Самодельный охладитель

Низкая температура воздуха позволяет собирать (конденсировать) влагу, содержащуюся в потоке воздуха, направляемого в компрессор. Устройства этого типа популярны, особенно среди специалистов по ремонту автотехники. Работа изделия этого типа обеспечивает подачу воздуха, отвечающего всем требованиям по чистоте.

При изготовлении такой камеры своими руками, требуется обеспечить подачу потока воздуха в морозильную камеру. Главная задача, которую потребуется решить при изготовлении охладителя – обеспечение герметичности холодильного агрегата и выполнить штуцер для отвода влаги. Для районов с холодным климатом допускается обеспечение подачи воздуха непосредственно с улицы. Такой ход позволит получать воздух с низкой концентрацией влаги и после минимальной обработки направлять в компрессор.

Но надо понимать, что выпуск охладителя своими руками, для очистки воздуха отличается сложностью и влечет за собой немалые затраты.

Рекомендации по эксплуатации и ТО осушителя воздуха

Осушитель в течение всего времени работы не требует специального технического обслуживания, однако с периодичностью не менее одного раза в год необходимо производить замену осушительного патрона. С течением времени адсорбент теряет свои свойства и осушитель начинает работать менее эффективно. Отследить ухудшение работы осушителя трудно, поэтому следует просто менять патрон раз в год или даже чаще (в зависимости от условий эксплуатации).

Замена патрона осуществляется просто: необходимо вывернуть патрон (хватает усилия рук) и удалить старую прокладку, протереть место его установки, установить новую прокладку (желательно смазать ее небольшим количеством масла) и прикрутить новый патрон. При этом работы следует проводить при выключенной подаче воздуха в осушитель (можно дождаться полного заполнения ресиверов и отключения компрессора, или просто отсоединить магистраль со стороны компрессора).

При выходе из строя клапанов осушителя или интегрированного регулятора давления весь агрегат заменяется в сборе. Однако возможно заменить отдельно глушитель, который довольно часто выходит из строя.

При регулярной замене патрона и своевременном ремонте осушитель будет надежно защищать пневматическую систему автомобиля от воды и вызываемых ею негативных последствий.

Изготовление влагоотделителя своими руками

Теперь рассмотрим более подробно, как как сделать влагоотделитель для компрессора своими руками:

Циклон

Корпус циклона представляет собой трубу, заваренную с обеих сторон. Следует учесть, что воздух внутрь будет подаваться под высоким давлением, поэтому стенки корпуса должны быть достаточно толстыми. Также в качестве заготовки можно взять газовый баллон или огнетушитель — они как раз рассчитаны на высокое давление.

Размеры корпуса:

• диаметр: 100 – 110 мм;
• высота: 600 – 700 мм.

Пример готового устройства

Перед началом работ заготовку для корпуса нужно обработать изнутри наждачной бумагой — это нужно для покраски.

Порядок изготовления:

1. Снизу, на расстоянии не менее 120 мм от нижней заглушки (труба будет устанавливаться вертикально), в стенку корпуса нужно вварить штуцер, через который будет подаваться воздух. Штуцер правильнее всего вваривать по касательной, но если такое решение представляется для вас слишком сложным, приварите его просто сбоку.
2. К центру заглушки, закрывающей верхний торец, нужно приварить выходной патрубок. Некоторые мастера приваривают его сбоку, на противоположной относительно входного патрубка стороне. При таком исполнении влагоотделитель также является достаточно эффективным, поскольку воздух за время пути вдоль корпуса успевает подсушиться, но более правильным все же будет разместить выходной патрубок в центре верхней заглушки (напомним, что пар отбрасывается центробежной силой как раз к стенкам).
3. В центр нижней заглушки нужно вварить патрубок для сброса конденсата. Если в качестве заготовки для корпуса решено использовать баллон, его нужно перевернуть — тогда роль сливного отверстия будет играть штатный штуцер.

Когда все сварочные работы будут выполнены, внутрь влагоотделителя нужно залить лакокрасочный состав, в который помимо собственно краски уже входит грунтовка и антикоррозионная присадка.

Называется он «грунт эмаль по ржавчине «3 в 1». Покатав состав внутри устройства, его сливают, после чего влагоотделитель сушат.

Адсорбер

Хорошими сорбционными свойствами обладает силикагель, гранулы которого изготавливаются путем высушивания перенасыщенных растворов солей кремниевой кислоты. Данный сорбент является вполне доступным и продается как в чистом виде, так и в виде наполнителя для кошачьего туалета.

Различные виды силикагеля могут отличаться размером пор, площадью рабочей поверхности и количеством воды, которое они способны впитать (указывается в процентном отношении к массе сорбента).

Влагоотделитель абсорбер

Количество силикагеля подбирается с учетом производительности установки: на каждые 800 – 850 л/мин требуется 1 кг сорбента. Для постоянной работы придется приобрести двойной объем: пока свежая порция будет работать, уже напитавшаяся влагой будет сушиться в духовке.

Имеет смысл поискать такую разновидность селикагеля, которая при насыщении влагой меняет цвет — с ней работать удобнее всего.

В качестве контейнера можно использовать фильтр для воды или автомобильный маслофильтр. Лишние отверстия у маслофильтра можно закупорить при помощи болтов, посаженных на герметик.

Если внутреннее пространство разделить двумя уплотнительными кольцами на три зоны, впитывание влаги будет происходить постепенно.

Влагоотделитель-охладитель

Однако, нужно учитывать, что этот вариант довольно сложен в изготовлении, так как придется обеспечивать герметичность камеры, а также врезать в нее патрубок для сброса конденсата (при этом важно не повредить испаритель, окружающий камеру). Значительного давления такой влагоотделитель выдержать не сможет, но его и не обязательно устанавливать после компрессора — он эффективно работает и при установке до нагнетателя. Значительного давления такой влагоотделитель выдержать не сможет, но его и не обязательно устанавливать после компрессора — он эффективно работает и при установке до нагнетателя

Значительного давления такой влагоотделитель выдержать не сможет, но его и не обязательно устанавливать после компрессора — он эффективно работает и при установке до нагнетателя.

В заключение можно сказать следующее: самодельные влагоотделители, конечно, уступают промышленным, но и недооценивать их не стоит.

В Сети описаны случаи, когда с применением недорогих китайских влагоотделителей не удавалось добиться приемлемого качества покраски, а после присоединения к компрессору самодельного влагоотделителя из трубы эта проблема решалась.

Преимущества и важность применения устройства

Использование влагоотделителя во время покраски автомобиля компрессорной установкой существенно увеличивает срок службы покрытия и защищает кузов от коррозии. Воздух должен быть сухим – это достигается за счёт использования холодильного оборудования, центробежной силы или силикагеля. Собрать самодельное устройство можно из старого баллона, огнетушителя, масляного или водяного фильтра.

Некоторые компрессорные установки подают воздух под высоким давлением и требуют заводских фильтров и влагоотделителей. Перед подключением осушителя внимательно изучите инструкцию производителя и убедитесь, что все требования к воздушной смеси будут выполнены.

Чтобы компрессорная установка более качественно наносила слой краски, специалисты рекомендуют подавать в неё сухой воздух. Убрать лишнюю влагу можно с помощью самодельных влагоотделителей. Они обойдутся дешевле заводских и, при качественном изготовлении, будут надёжно и эффективно работать долгое время.

Задача влагоотделителя как важного устройства, помогающего в работе автомобильным малярам — выполнять роль осушителя для чрезмерно влажного воздуха, проходящего через краскопульт или компрессор. Зачем это нужно делать? Без масловлагоотделителя наносимая на элементы кузова машины краска быстро начнёт осыпаться, а сам кузов ржаветь

Использование этого аппарата — гарантия того, что лакокрасочное покрытие (ЛКП) вашего автомобиля прослужит достаточно долго

Использование этого аппарата — гарантия того, что лакокрасочное покрытие (ЛКП) вашего автомобиля прослужит достаточно долго.

Конструктивные особенности и принцип действия

Задача влагоотделителя заключается в понижении уровня влажности воздуха до оптимальных пределов. В зависимости от вида этой конструкции меняется ее принцип действия:

• с применением центробежных сил — вихревые очистительные системы;
• с использованием веществ, поглощающих жидкость, – адсорбционные системы.

Классический влагоотделитель вихревого типа работает по принципу циклона. Воздушный поток поступает внутрь устройства и, вращаясь вокруг центральной оси, отбрасывается к стенкам емкости. При этом влага конденсируется на поверхности и стекает на дно, откуда удаляется через выходное отверстие, а воздушный поток выходит наружу.

Согласно чертежам, конструкция осушителя этого типа выглядит следующим образом. Попадая в корпус, воздушный поток направляется к крыльчатке и закручивается. Частицы влаги отбрасываются к стенкам стакана, оседают на них и опускаются вниз, в отделенную заслонкой зону с загрязнениями. Воздух перемещается в дефлектор через дополнительный воздушный фильтр, удерживающий мельчайшие твердые частицы, после чего выводится наружу. Влага удаляется через отверстие в нижней части стакана.

Адсорбционные влагоотделители содержат в своей конструкции вещество, впитывающее жидкость. Поток воздуха проходит через такой наполнитель и осушенный выводится наружу. Периодически использованные гранулы нужно менять на новые.

Важные рекомендации, которые помогут сделать самодельный влагоотделитель для компрессора

На основе написанного выше вы можете предположить, что сделать надёжный масловлагоотделитель своими руками, — несложное дело, которое не займёт много времени и усилий. Это так. В то же время следует очень постараться, чтобы устройство получилось качественным и выполняло возложенные на него функции, иначе ЛКП вашей машины долго не проживёт. Для этого нужно придерживаться следующих рекомендаций:

• проверьте ваш агрегат на соответствие техническим характеристикам компрессора. Может получиться так, что ваш самодельный аппарат не сможет выдержать мощности краскопульта;
• используйте качественные материалы для сварки;
• проверьте штуцеры и патрубки на предмет беспроблемного прохождения через них воздушной смеси;
• применяйте качественные герметики и проведите тест на герметичность вашего изделия.

Предлагаем ознакомиться Как сделать вентиляцию на кухне своими руками схема монтаж

На первый взгляд кажется, что сделать влагоотделитель своими руками не составляет труда. Но если работа будет выполнена некачественно, то некоторая часть влаги попадёт в компрессор и окажет негативное влияние на качество покраски. Из самых важных практических советов можно назвать следующие:

1. Корпус агрегата должен быть герметичен и выдерживать высокое давление.
2. Для соединений патрубков нужно использовать качественную сварку или спайку.
3. Диаметр входящих и выходящих отверстий должен быть достаточен для беспрепятственного прохода воздуха.
4. Самодельный влагоотводитель должен соответствовать все требованиям компрессорной установки по давлению, мощности и эффективности.

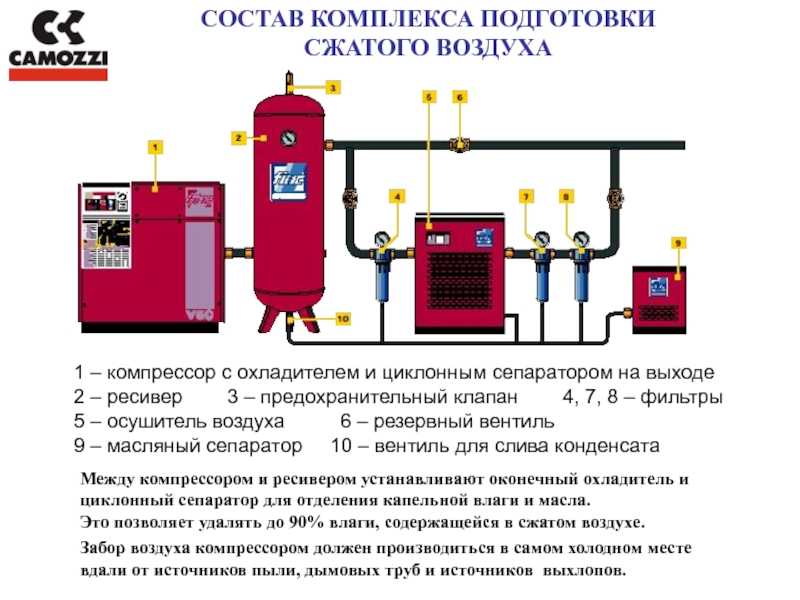

Откуда влага в компрессорном воздухе

Поступающий в установку поток сам по себе содержит некоторое количество жидкости. В процессе сжатия она никуда не девается. Поэтому расходуемый воздух несет в себе и влагу, проникая в капельном виде во все элементы системы. Это недопустимо, в частности, для проведения окрасочных работ, а также для работы приборов медицинского характера. Капельки жидкости провоцируют брак и при пескоструйных работах. Понижается износостойкость оборудования. Поэтому осушитель для компрессора считается необходимым элементом пневмосети.

Читать также: Делаем ножи своими руками в домашних условиях

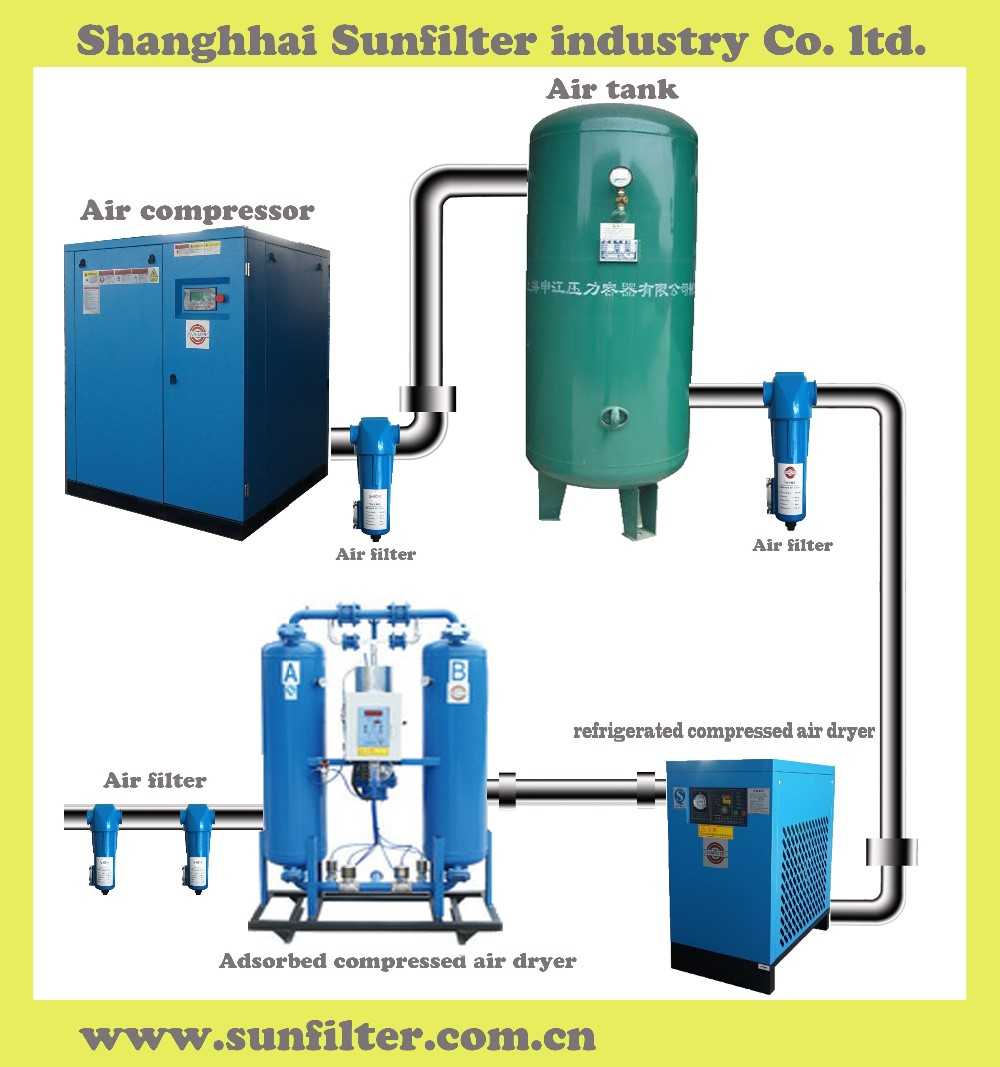

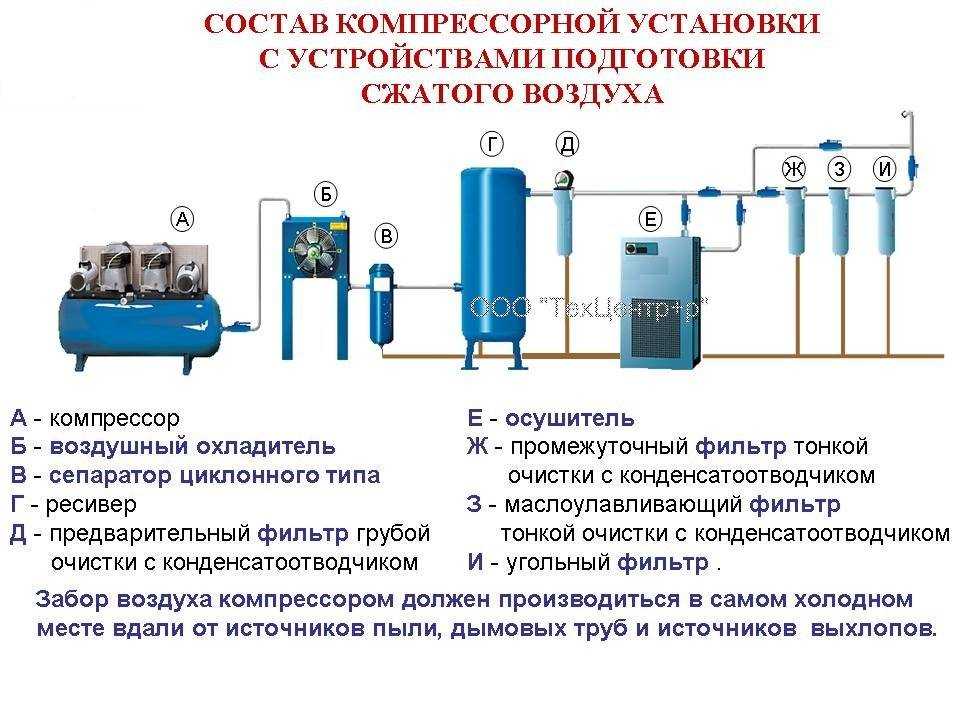

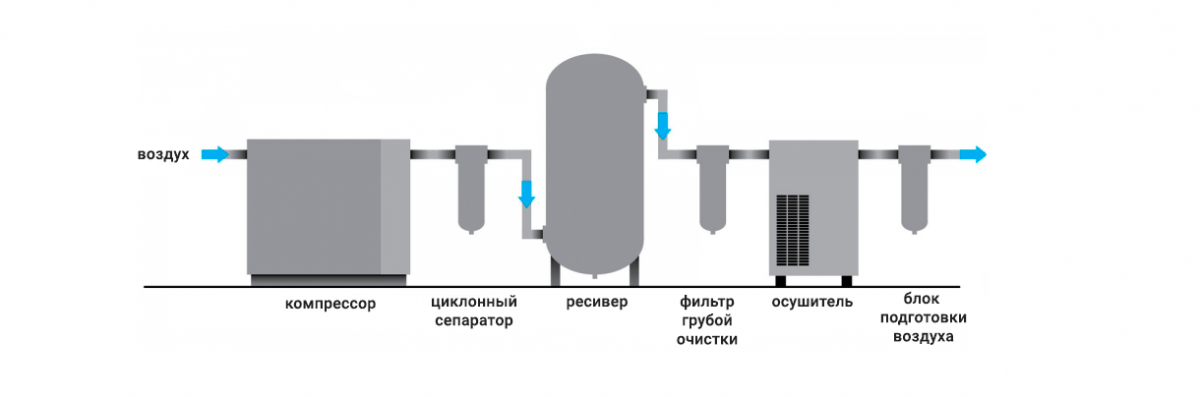

Устройство осушителя сжатого воздуха промышленного, принцип работы и значение

Влагоотделители имеют различные характеристики в зависимости от назначения:

1. Есть приборы с небольшой пропускной способностью фильтра, но с тонкой очисткой.
2. Есть агрегаты с высокой пропускной способностью, но низким качеством фильтрации.

Первый тип применяется в покрасочном оборудовании, второй тип как раз характерен для климатического оборудования, где фильтрация возложена на другие функциональные блоки.

В зависимости от характера фильтрации выделяют два основных разновидности влагоотделителей:

1. Осушители: избавляют только от влаги, не гарантируют качественного удаления твёрдых частиц.
2. Влагомаслоотделители: отводят из воздушной струи не только воду, но и маслосодержащие элементы.

На промышленном уровне производится три вида осушителей:

1. Вихревые: действие прибора основано на принципах протекания процессов в природных, климатических циклонах, когда воздух вращается вокруг центральной оси и отбрасывает влагу на стенки. Влажный воздух имеет большую плотность, поэтому концентрируется ближе к стенкам, где при движении конденсирует капли воды.
2. Силикогелевые: в основе работы лежит применение абсорбирующего материала, который забирает в себя влагу.
3. Холодильные: удаление влаги происходит за счёт пропуска воздуха через холодильный резервуар.

Читать также: Конденсатор для запуска электродвигателя

Наибольшим распространением пользуются вихревые или циклонные разновидности устройств. Здесь, из пропускаемого через компрессор воздуха, вода выводится (задерживается) за счёт специального завихрения потоков. Частицы жидкости оседают на поверхности.

Для повышения эффективности внутреннее пространство вихревого фильтра оборудуется специальными лопастями. Они собирают на своей поверхности водяные частицы, которые отводятся в специальный резервуар, где она задерживается за счёт наличия мембран.

Для эффективности осушителей очень важна характеристика, определяющая размер отделяемой фракции воды. На промышленном уровне производятся «тонкие» устройства, которые способны «уловить» и очистить поток от водных частиц фракцией около 5 мкм. Большинство агрегатов производит удаление воды фракцией от 10 до 15 мкм.

Большое значение для определения соответствия осушителя для конкретного компрессора имеет показатель создаваемого давления. Так, фильтр осушитель для компрессора среднего уровня функционирует при сохраняемых параметрах в 6—8 бар.

Этот показатель не влияет на эффективность работы, но важен для определения оптимального соответствия деталей для конкретной модели компрессора. Давление даёт возможность сопоставить мощность и нагрузки, которые возникают при прогоне сжатого воздуха.

Плюсы установки осушителя:

1. Дополнительная фильтрация, увеличивающая очистку воздуха и удаление различных примесей.
2. Получение на выходе воздуха, не перенасыщенного влагой.

Установка влагоотделителя имеет и свои недостатки, так что к его оборудованию стоит относиться внимательно. К минусам относятся следующие факторы:

1. Монтирование агрегата увеличивает нагрузку на основную рабочую базу компрессионного оборудования.
2. Усиливается износ устройства и повышается вероятность поломок.
3. Происходит снижение показателей пропускаемых объёмов воздуха, что сказывается на эффективности и производительности.

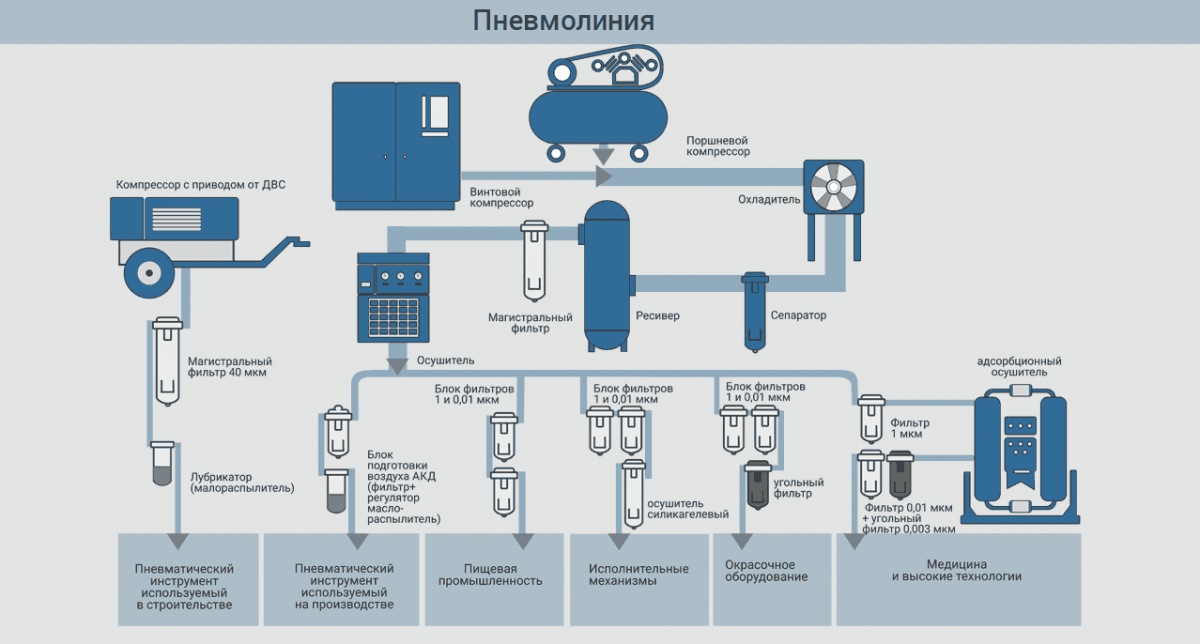

Область применения

Где же используется рассматриваемое устройство? Область применения влагоотделителя для компрессора весьма обширна. Его устанавливают в системы автомобилей, оборудования сферы машиностроения, в авиастроении и так далее. В данном случае рассмотрим использование влагоотделителя для компрессора, используемого при покраске. В данном случае можно использовать самодельный или промышленный вариант исполнения.

Достигнуть высокого качества покраски различных поверхностей можно следующим образом:

1. Нужно правильно настроить компрессор и грамотно подобать под него влагоотделитель.
2. При использовании влагоотделителя с высоким показателем эффективности снизить содержание влаги в воздушной массе можно на 90%.
3. Снижение количества влаги в воздухе позволяет существенно повысить показатель объема воздушной массы.
4. Если в влажность будет высокой, то происходит образование кратеров. Это связано с тем, что при взаимодействии масла, кислорода и влаги образуются пузырьки, которые значительно снижают качество получаемой поверхности.

Для низкокачественной покраски можно использовать влагоотделители, созданные своими руками. Однако если нужно достигнуть высокого результата нужно использовать промышленные варианты исполнения, которые способны провести снижение влажности воздуха не менее чем на 70%.

На что стоит обратить внимание?

Как и при создании своими руками влагоотделителя для компрессора, таки при покупке следует обратить внимание на следующие показатели:

1. Количество этапов очистки – важный показатель. Как правило, фильтрация осуществляется за два этапа: первый отделяет большую часть воды и крупные частицы, второй – более тонкая очистка. Если будет только первый этап, то качество воздуха будет низким. Если конструкция имеет только тонкую очистку, то есть вероятность ее очень быстрого засорения.
2. Пропускная способность определяет возможность использования влагоотделителя в системе с компрессором, а также его производительность. Если пропускная способность будет ниже установленной нормы, то он быстро выйдет из строя, так как не будет справляться с нагрузкой.
3. Глубина очистки. Как правило, этот показатель указывается в микронах. К примеру, показатель в 5 микрон говорит о том, что устройство способной провести отсеивание частиц, который имеют больший размер этого показателя. Мелкие частицы, менее 5 микрон, пройдут через установленные элементы.

В некоторых случаях производители указывают то, насколько можно снизить влажность кислорода при пропускании его через рассматриваемую конструкцию. Своими руками можно создать влагоотделитель для компрессора, который будет наполовину снижать влажность, проводить задержку частиц в несколько десятков или сотен микронов. При этом некоторые элементы все же придется приобретать, к примеру, блок тонкой очистки.

Требования по установке

При установке влагоотделителей нужно соблюдать несколько простых правил, позволяющих добиться максимальной эффективности этого устройства.

1. Монтаж оборудования нужно проводить таким образом, чтобы добиться поступления в систему максимально холодного воздуха. Это позволит снизить уровень его влажности.
2. Периодически нужно проверять конструкцию, чтобы удостовериться, что воздух проходит сквозь осушитель под максимальным давлением.
3. Необходимо регулярно проводить техническое обслуживание влагоотделителя, своевременно удалять скопившуюся жидкость, менять наполнитель, загрязнившиеся фильтры, вышедшие из строя элементы.
4. Для сварки и герметизации стыков нужно использовать только качественные материалы.
5. Перед установкой штуцеры и трубки следует проверить, чтобы в них не было преград для проходящего воздуха.
6. Устройство должно быть установлено строго вертикально, а также надежно зафиксировано.
7. При установке нужно убедиться, что воздух будет двигаться в правильном направлении. Преимущество заводских устройств в том, что на них обычно обозначено стрелками, в какую сторону будет перемещаться воздушный поток.

Итак, влагомаслоотделитель – это устройство, устанавливаемое перед пневматическим инструментом для очистки струи сжатого воздуха, идущей от компрессора, от влаги, масла и инородных твердых частиц. Такое приспособление можно сделать своими руками или же приобрести в специализированных магазинах. Рекомендуется выбрать второй вариант, так как самодельные устройства менее эффективны и функциональны.

Самые распространённые виды самодельных влагоотводителей

Специалисты рекомендуют использовать следующие виды влагоотводителей:

• циклонного типа;
• поглощающие влагу с помощью силикагеля;
• холодильного типа.

Каждый тип имеет свои преимущества и недостатки. Чтобы выбрать оптимальный вариант для себя, необходимо ознакомиться со всеми схемами устройств. В конструкциях используются старые баллоны, масляные фильтры, элементы холодильного оборудования. Перед началом работы убедитесь, что в наличие есть сварочный аппарат, набор ключей и отвёрток, дрель, молоток, клей и изоляционный материал.

Самодельные устройства циклонного типа

Принцип действия циклонного влагоотделителя достаточно прост. При попадании потока сжатого воздуха в установку он начинает вращаться. Под действием центробежной силы конденсат, небольшие частицы мусора и масла направляются к стенкам. В это время очищенный воздух проходит в нижнее центральное отверстие и далее подаётся в компрессор.

Воздушная смесь подается через верхнее отверстие, под дейтсвием центробежной силы влага отделяется и выводится через выходной патрубок

Для создания самодельного центробежного аппарата нам понадобятся:

• старый пропановый баллон;
• штуцер;
• сварочный аппарат;
• две металлические трубки небольшой длины.

В качестве корпуса отлично подойдёт старый баллон, он имеет достаточную высоту и может выдерживать повышенное давление. Порядок работ следующий:

1. Устанавливаем изделие вертикально, краником вниз.
2. Входной штуцер привариваем к верхней части корпуса. Он должен быть смещён ближе к одной из стенок баллона. Привариваем входной штуцер и выходной патрубок к баллону
3. Привариваем выходной патрубок на 2/3 высоты баллона. Циклонный влагоотделитель устанавливаем вертикально, влага будет выводиться через нижнее отверстие с клапаном

Для улучшения эффективности работы влагоотводителя можно добавить внутрь деревянную стружку и поставить на выходе фильтрующую сетку. Но в этом случае потребуется разрезать корпус поперёк и после окончания работ скрепить его обратно при помощи специальной герметичной прокладки.

Влагоотделитель с использованием силикагеля

Силикагель позволяет отфильтровать воздушную смесь, достаточно лишь правильно разместить слой этого вещества в корпусе от масляного или водяного фильтра. Старое оборудование от Волги оптимально подойдёт для создания самодельного влагоотделителя.

1. Разбираем старый масляный фильтр. Разбираем старый масляный фильтр и подготавливаем его к дальнейшей работе
2. В качестве входного патрубка можно использовать родную трубку, через которую раньше подавалось масло.
3. Заглушаем лишние отверстия с помощью болтов нужного диаметра и герметика. Для заглушки отверстий используем болты нужного диаметра и герметик
4. Проводим сборку в обратном порядке, свободное пространство заполняем силикагелем. Заполняем все свободное пространство корпуса силкагелем
5. Надеваем верхнюю крышку и плотно прикручиваем её болтом. Плотно прижимаем верхнюю крышку к корпусу маляного фильтра

Конструкция фильтра имеет несколько кронштейнов, с помощью которых фильтр легко устанавливается на нужное место.

Чтобы максимально эффективно задействовать силикагель, входное и выходное отверстия должны располагаться на разных концах корпуса.

Устройство холодильного типа

Как известно, низкая температура позволяет конденсировать влагу, которая находится в воздушной смеси. Влагоотделители холодильного типа довольно популярны среди автомехаников. Устройства покрывают практически все требования для воздуха, что подаётся в компрессор. При создании влагоотделителя необходимо направить воздушный поток через морозильную камеру или другое холодильное оборудование.

Важно полностью загерметизировать морозильник в ресивере и сделать патрубок для отвода конденсата. Для жителей «холодных» регионов нашей страны специалисты рекомендуют сделать подвод воздуха в компрессор с улицы

В зимнее время вы будете напрямую получать воздушную смесь с низким содержанием влаги.

Принцип работы осушителя воздуха

Бытовые осушители воздуха для дома (или влагоудалители) способны не только удалить необходимое количество влаги из помещения, но и поддерживать оптимальную влажность. По принципу работы они бывают двух видов: конденсационные и адсорбционные осушители воздуха.

Адсорбционные осушители

В работе данных устройств используется возможность некоторых материалов (в данном случае – адсорбентов) впитывать влагу. Впоследствии данный материал необходимо высушить или заменить.

Запомните! Силикагель легко просушить в обычной духовке, достаточно поместить его на 1,5-2 часа при температуре 50-60°С.

Современный пример данного вида – адсорбционный осушитель с силикагелевым ротором. При вращении адсорбент перемешивается. Через большую часть диска воздух поступает в прибор, вода конденсируется, а высушенный и нагретый воздух выходит через меньшую часть (подсушивая силикагель) в помещение.

Адсорбционный осушитель: принцип действия

Достоинства адсорбционных осушителей:

1. Отсутствие шума.
2. Минимальные (или отсутствующие) энергозатраты.

Недостаток всего один – низкая эффективность в сравнении с конденсационным осушителем.

Конденсационные осушители

Более современный вид осушителей, способный максимально быстро добиться необходимых параметров микроклимата в квартире. Принцип его работы заключается в конденсации водяного пара на охлажденной поверхности испарителя. То есть воздух поступает в устройство, охлаждается до точки росы, пар конденсируется, а сухой воздух нагревается и возвращается в помещение.

Конденсационный осушитель: принцип действия

Как и в кондиционере в конденсационном осушителе воздух охлаждается при помощи циркулирующего хладагента. Однако в данном случае перегретый воздух не удаляется на улицу, а возвращается в помещение.

Достоинства конденсационных осушителей:

1. Высокая производительность.
2. Возможность быстрой просушки всего объема помещения.

Недостатки:

1. Высокий уровень шума (в сравнении с адсорбционными).
2. Возможен нагрев воздуха на 4-6°С, что некритично для большой комнаты, но может создать дискомфорт в маленькой.
3. Ремонт осушителя воздуха данного типа стоит немалых денег.

Как сделать бытовой осушитель воздуха для квартиры своими руками?

Если необходимо избавиться от излишней влажности в квартире, необязательно покупать специальное устройство, можно сделать его своими руками. Конденсационные являются сложными приборами, конструирование которых требует определенных навыков. Поэтому мы остановимся на простом адсорбционном устройстве.

Материалы:

1. Пластиковая бутылка объемом 1,5-2 л.
2. Скотч.
3. Адсорбент (идеальный вариант – силикагель).
4. Шило.
5. Марля.

Для начала необходимо поперек разрезать бутылку и проделать в донышке несколько отверстий (с помощью шила).

Важно! Отверстия нужны для поступления высушенного воздуха в комнату, поэтому не делайте их слишком маленькими. Далее оборачиваем марлей горлышко бутылки, заполняем эту часть силикагелем и опускаем в нижнюю часть, закрепляя скотчем

Рядом с устройством желательно поставить бытовой вентилятор (можно запитать его от компьютера), тогда процесс осушения будет идти интенсивней

Далее оборачиваем марлей горлышко бутылки, заполняем эту часть силикагелем и опускаем в нижнюю часть, закрепляя скотчем. Рядом с устройством желательно поставить бытовой вентилятор (можно запитать его от компьютера), тогда процесс осушения будет идти интенсивней.

Простой осушитель из бутылки своими руками

Критерии выбора

Подбирая устройство, необходимо руководствоваться прежде всего тем, для каких работ требуется оборудование, каков их объем. Покупка оборудования должна быть, кроме всего прочего, еще и экономически оправданной.

Ключевыми служат следующие параметры:

• Пропускная способность лубрикатора. Она должна быть не меньше, чем рабочий расход у подключаемого потребителя. Лучше предусмотреть 10-20% запас для пиковых нагрузок. Использование устройства с меньшей пропускной способностью приведет к падению эффективности работы потребителя и ухудшению условий смазки.
• Рабочее давление. Разумеется, нельзя ставить прибор, рассчитанный на меньшее давление, чем потребляет нагрузка. Такой сосуд просто выйдет из строя. Слишком большой запас по давлению не улучшит условий работы оборудования, а приведет к неоправданному удорожанию планируемой покупки.
• Примененные материалы. Сосуды, особенно рассчитанные на высокое давление, лучше выбирать металлические. Причем не любые китайские, а только высококачественные сплавы, производимые мировыми брендами. Последствия разрыва корпуса обойдутся существенно дороже.
• Присоединительные размеры. Размеры и тип резьбы должны соответствовать потребителю. Применение переходников в этом случае крайне нежелательно. Многие производители прямо указывают на недопустимость такого подхода

Если у вас нет достаточного навыка в обращении с пневмоинструментом и организации воздушных линий, лучше привлечь для консультации опытного эксперта.

Обязательно нужно установить сепаратор водяных паров ДО лубрикатора или распределительного узла. Попадание влаги в устройство существенно снизит эффективность его работы. Снизится и качество смазки пневмоинструмента и его производительность. Продолжительная работы в таком режиме приведет к поломке и дорогостоящему ремонту.

В ходе работы следует систематически проверять уровень масла в резервуаре и своевременно пополнять его. Делать это лучше до начала работы, чтобы не пришлось прерываться в разгар рабочего дня.

Производители и цены

Изготовлением влагоотделителей преимущественно занимаются производители инженерного и строительного оборудования. В частности, надежные и долговечные фильтры выпускают фирмы Matrix, WiederKraft и GAV. Мощные установки этих брендов доступны на рынке за 5-10 тыс. руб. Для бытовых задач качественное решение из семейств упомянутых компаний можно приобрести за 3-4 тыс.

Достойные по характеристикам и функциональным возможностям предложения встречаются и в ассортименте российских производителей. Предприятия «Зубр», «Мастак» и «Ресанта», к примеру, предлагают влагоотделитель для компрессора, цена которого может составлять 1-2 тыс. рублей. Нельзя сказать, что это высокотехнологичные решения, но для типовых задач, связанных с обслуживанием пневматического инструмента, такая фильтрация вполне подойдет.

Преимущества фильтров циклонного типа

Влагоотделители значительно упрощают работу пневматического пистолета и компрессора. Они обеспечивают стабильную работу техники. Можно выделить следующие преимущества фильтров циклонного типа:

• простая конструкция;
• приемлемая стоимость;
• максимально высокая эффективность;
• удержание крупных частиц конденсата;
• простое техническое обслуживание;
• регенерация и полное восстановление первоначальных свойств;
• обеспечение предварительной грубой очистки.

Влагоотделители для компрессоров и пневматических пистолетов являются эффективным инструментом, без которого невозможно представить работу этой техники. Они качественно подготавливают сжатый воздух к дальнейшему применению. Фильтры отделяют первичную влагу, частицы масла, а также загрязнения разной фракции и другие твёрдые частицы. Любая пневматическая сеть должна оборудоваться влагоотделителем, который очистит воздух для дальнейшего применения.
