Установка откатных межкомнатных дверей своими руками

Механизм раздвижных дверей своими руками

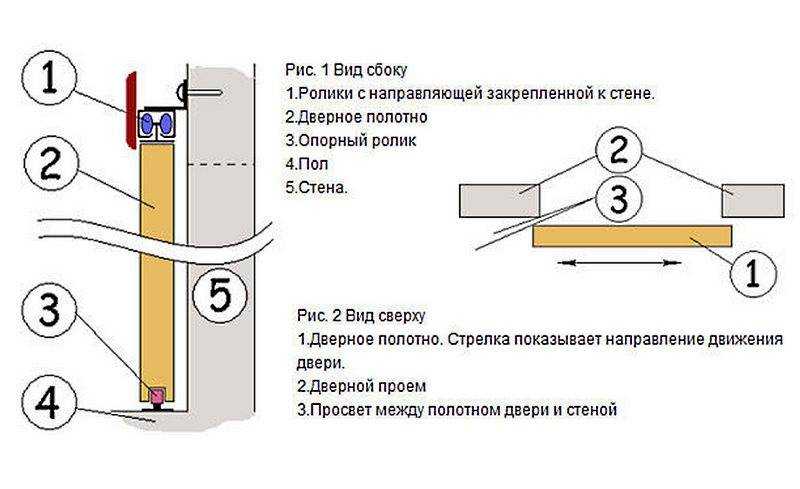

Конструктивно в основе раздвижной системы лежит роликовый механизм с одной или двумя каретками (в зависимости от количества и хода дверных полотен). Ролики и направляющего этого механизма обычно изготавливаются из долговечного и износостойкого материала. Но я пошёл дальше — в качестве роликов использовал закрытые подшипники, а в качестве направляющих — металлические швеллеры, что сделало всю конструкцию буквально вечной и практически не требующей обслуживания.

Сама конструкция дверей довольно проста и состоит из:

• дверного роликового механизма;
• дверных полотен. Их я также изготовил самостоятельно.

Интересно знать! Для раздвижных механизмов разработаны специальные доводчики, обеспечивающие плавное самостоятельное закрывание дверей. Устанавливаются они довольно просто и, кроме закрывания, также обеспечивают фиксацию дверных полотен в крайних положениях.

Дверные механизмы предусматривают выдвижение полотен как в противоположные, так и только в одну сторону. Я выбрал классический вариант, когда 2 одинаковых дверных полотна движутся навстречу и соединяются ровно посередине дверного проёма.

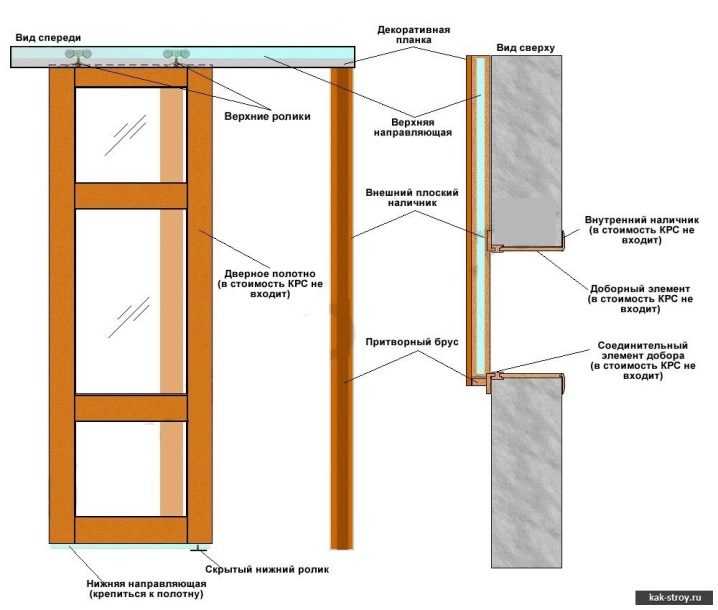

Основой таких дверей является верхняя направляющая: хотя их конструкция и предусматривает использование двух направляющих (сверху и снизу), нижнюю часто не устанавливают. Но я предпочёл поставить — она не только положительно отражается на устойчивости дверей, но и служит дополнительной защитой от сквозняков и влаги.

Монтируем раздвижную дверь

Итак, вы приобрели или даже сделали сами понравившуюся раздвижную дверь и торопитесь узнать, как именно собрать механизм раздвижных дверей своими руками.

Рассмотрим алгоритм действий на примере установки двери-купе на двух направляющих:

• 1. В первую очередь, необходимо ликвидировать старую дверь и коробку, в которой она была закреплена. Торцы желательно окрасить в тон новой двери. Удалите также пыль и загрязнения с рабочего пространства.
• 2. Далее размечаем место под верхний брус и укрепляем его над проемом.
• 3. Затем нужно разметить участки направляющих. Для этого вам понадобится замерить высоту дверного полотна, не забывая присовокупить к результату расстояние между полом и дверью.
• 4. Начинать установку направляющих необходимо снизу. Направляющая должна быть в два раз длиннее ширины дверного проема. После обязательно проверьте, ровно ли выполнена работа с помощью уровня. Если есть уклон, дверь будет открываться и закрываться сама. Крепить направляющие можно как непосредственно к потолку или верхнему брусу, так и на дюбеля и кронштейны.
• 5. Далее нужно собрать роликовые каретки. Они помещаются в нижнюю часть двери, на нижнюю направляющую.
• 6. Разметить стену в целях установки верхней направляющей, монтировать ее на отмеченное место.
• 7. Монтируя механизм раздвижных дверей своими руками, не забудьте об установке ограничителей, иначе вы можете столкнуться с такой проблемой, как хлопающая от любого сквозняка сама по себе дверь. Лучше приобрести ограничители из пластика – они обеспечивают наибольшую беззвучность при открывании и закрывании двери.
• 8. После того, как механизм собран и установлен, нужно прикрыть направляющие декоративными панелями, установить наличники. Такие элементы крепятся на саморезы, после чего маскируются специальными заглушками.
• 9. Затем необходимо поднять дверь так, чтобы она отклонялась в сторону верхней частью. Сначала устанавливается верхняя часть, после чего дверь опускается на нижние направляющие. В этом деле – если дверь достаточно массивная — вам может понадобиться помощник.

После того, как все работы по монтажу механизма завершены, нужно обязательно проверить качество функционирования двери, проанализировать, насколько мягко она закрывается и открывается, не заедает ли что-либо. Если вы ощутите, что установленная вами дверь туго поддается поначалу, не беспокойтесь. Постепенно механизм притрется и проблема исчезнет.

При желании, установленную дверь можно впоследствии декорировать краской или специальными элементами.

Исходя из вышеизложенного материала, вы можете убедиться, что установка механизма раздвижных дверей своими руками не столь трудна. Конечно, всегда можно обратиться за помощью к профессионалам. Однако не забывайте, что это мероприятие даже сегодня, когда раздвижные двери уже не являются редкостью, обойдется вам в весьма приличную сумму.

Установка раздвижных дверей

Преимуществ у раздвижных дверей достаточно много, но самое главное – это малая занимаемая площадь при их открывании.

Именно по этой причине все больше и больше людей, проживающих в тесных городских квартирах, отдают предпочтение таким дверям, а не каким-то другим. О них мы и поговорим в этой статье, в которой ответим на вопрос, как выполняется установка раздвижных дверей?

Особенности и преимущества

Основным отличием раздвижных систем является рабочий механизм. Традиционные петли заменены роликами. Перемещение полотна происходит по рельсу. Ролики могут крепиться только сверху створки или одновременно сверху и снизу. Во втором случае нагрузка равномерно распределяется на два рельса. Срок эксплуатации механизма увеличивается, но есть один недостаток. Нижний элемент часто забивается грязью. Если её не чистить, створку заклинит.

Выполнить установку межкомнатных дверей купе своими руками несложно. Основная работа заключается в правильном замере, монтаже роликового механизма, направляющих, навешивании дверного полотна. Створка подойдёт из массива, филёнчатая, шпонированная, любого другого материала.

Различают два вида откатных конструкций:

створка уходит за стену;

полотно уходит внутрь стены.

Второй вариант удобнее, но сложен в изготовлении. Система предусматривает сборку пенала, устанавливаемого вместо перегородки.

Популярность откатных конструкций обусловлена большим количеством преимуществ:

• экономия полезной площади за счёт отсутствия мёртвой зоны;
• создание красивого современного стиля;
• простой монтаж;
• одностворчатая или двустворчатая конструкция позволяет закрыть проём любой ширины;
• увеличение срока эксплуатации дверного блока за счёт равномерного распределения нагрузки по рельсу.

Недостатком считается снижение уровня звукоизоляции и герметичности. Сверху и снизу дверной конструкции образуется около 5 мм зазор, через который в комнату проникают посторонние звуки, запахи.

Ролики для открытия ворот своими руками

Все детали собираются по инструкции, прилагаемой к роликам

Ролики для откатных ворот собирают своими руками по эскизу и точно следуя пошаговой инструкции от производителя. Работа это кропотливая, но выполнимая.

Для изготовления нужны:

• комплектующие для фурнитуры;
• опорные трубы;
• электродрель;
• стальные уголки;
• гаечный ключ, набор сверл.

Может понадобиться электропривод и аксессуары к нему.

Сборка ворот на роликах

Сборка роликовых ворот

Начинают работы после установок опорных боковых столбов и изготовления полотна. Собирают ролики по инструкции. В большинстве случаев это готовая деталь.

1. К нижнему краю рамы створки приваривают направляющую.
2. Колеса вставляют в паз профиля и закрепляют, равномерно размещая по длине полотна. Прежде чем закрепить их намертво, полотно вставляют в швеллер и проверяют, насколько свободно двигается створка.
3. В верхней части опорных столбов высверливают отверстия и ставят кронштейн, а на него приваривают поддерживающий ролик. Он снижает вибрацию и раскачивание полотна при движении.
4. Устанавливают накатывающий ролик. На конец швеллера крепят заглушки.
5. В крайних допустимых положениях створки монтируют нижние уловители. Можно продублировать их верхними, но последние призваны, скорее, обеспечить более плавный ход, чем ограничить его.
6. Полотно устанавливают в паз балки и проверяют вертикальность положения и плавность хода. При затруднениях положение полотна корректируют, изменяя положение колесиков. Для этого используют гаечный ключ.

Монтаж раздвижных ворот довольно сложен. Функциональность их сильно зависит от качества фурнитуры и от правильности ее установки, так что эту работу нужно делать тщательно.

Разновидности раздвижных изделий

Конструкций настолько много, что можно потеряться в разнообразии. Отличаются они:

1. Материалом изготовления. В продаже встречаются изделия из дерева, ударопрочного стекла, МДФ. Можно подобрать комбинированные варианты. Идеальное сочетание расширяет дизайнерские возможности. Каждая продукция обладает как достоинствами, так и недостатками. Дерево долговечное, но боится повышенной влажности. Стекло можно разбить, но показатель влажности в помещении ему не важен. МДФ – бюджетный вариант.
2. Конструктивные особенности. Самые хорошие товары – складные и раздвижные. Раздвижные имеют одну или две створки. Площадь занимают незначительную. В состав складных моделей входит определенное количество элементов. Внешним видом похожи на гармошку. Позволяют провести зонирование пространства.
3. Количество створок. Это основная характеристика раздвижных изделий на роликах. Вне зависимости от того, изделие иностранного или отечественного производства, раздвижная или складная, оно будет состоять из одной или нескольких створок. Их количество имеет прямую зависимость от ширины дверного проема, площади комнаты и личных предпочтений пользователей.

Типы конструкций

Популярных моделей раздвижных и складных изделий великое множество. Все они рассчитаны на экономию свободного пространства, идеально вписываются в любой интерьер. Выпускаются такие разновидности:

Вид	Описание
Кассетные	Отличительная особенность – необходимость обустройства пеналов для раздвижных изделий. Они устанавливаются параллельно стене. Продаются как в комплекте, так и изготавливаются собственноручно из гипсокартона.
Купе	Производятся одностворчатыми и двухстворчатыми. Двигаются параллельно к стене. В зависимости от числа створок могут перемещаться в одном или двух направлениях.
Каскадные	Бывают одностворчатыми и двухстворчатыми. Все элементы двигаются по персональным направляющим. Собираются с одной стороне проема.
Радиусные	По мнению покупателей, самая оригинальная конструкция. Принцип действия следующий: каждая створка двигается по индивидуальной направляющей, повторяющей дверной радиус. Выпускаются округлой формы.
Книжка	Отличаются компактностью и интересным оформлением. Подходят для любого проема. Часто приобретаются для размещения в узких пространствах, где другие изделия установить просто невозможно.
Внутрипроемные	Состоят из двух створок. Крепятся в центре проема. Движение – встречное.
Гармошка	Количество створок может быть любым. Ширина и длина конструкции также разнится. Идеальный вариант для межкомнатных изделий и гардеробных.

Преимущества раздвижных моделей

Какой лучше купить товар, зависит от многих факторов, в том числе и от личных предпочтений человека. Критерии выбора у всех разные. Однако, на какой бы модели вы не остановились, она будет обладать  неоспоримыми достоинствами:

• экономия внутреннего пространства;
• возможностью зонирования территории;
• универсальность;
• простота монтажа;
• возможность применения любого дизайнерского решения;
• функциональность;
• комфортность использования.

Высчитываем общую ширину ящика

Sящ=S-32-26 (мм), где S – общая ширина короба, 32мм – ширина двух боков короба, 26мм – два зазора по 13 мм на направляющие.

Но при расчете нам нужно определить размеры самих деталей, по этому, нам нужен размер X, а он равен:

Х=Sящ-32=S-32-26-32=S-90 (мм).

Так как в своем большинстве, корпусную мебель изготавливают из ДСП толщиной 16 мм, то для такого ДСП можно просто запомнить формулу:

Х=S-90 (мм), где Х – размер детали ящика, S – общая ширина короба.

Аналогично, для ДСП толщиной 18 мм, формула будет выглядеть так:

Х=S-98 (мм)

Теперь поговорим о глубине ящика

Обычно, этот размер должен соответствовать размеру устанавливаемой на него направляющей.

Короб (под них) проектируется исходя из размеров тех же направляющих (250мм-300мм-350мм-400мм-450мм-500мм-550мм-600мм).

К этим размерам еще добавляются допуска на «ход» самого элемента (5-10 мм), и, в случае необходимости, на ребра жесткости (20мм), если таковые имеют место быть.

Высота определяется исходя из высоты всех фасадов, проектируемых на этот модуль

Детали крепятся друг к другу конфирматами (до 150 мм – по одному конфирмату на угол, свыше 150 мм – по два).

Дно делается из ДВП, которое набивается гвоздями (h=20мм), после чего, усиливается саморезами (16х4, 16х3,5).

Крепление дна – это ответственный момент в процессе сборки. Дело в том, что оно, кроме своего прямого назначения, еще дает жесткость всей конструкции, и фиксирует ее размеры. По этому, «наживив» гвоздями дно к ящику, нужно убедиться, что его диагонали одинаковы (это – очень важный момент).

Иногда дно проектируется из ДСП, но тогда конструкция получается довольно тяжелой. В этом случае, для придания ей правильной геометрии, дно делают вкладным (заключенным между ее деталями).

Его размеры лучше делать на 1 мм меньше внутренней ширины и глубины (так при распиле листа, детали делаются с допуском +1мм).

Существуют так же почти готовые решения (для их сборки достаточно иметь одну деталь из ДСП – дно), например, самбоксы или тандембоксы.

Для информации: самбоксы – это «ерунда» из разряда роликовых направляющих, а тандембоксы – это качественная система с самодоводчиком, не дешевая и довольно надежная.

На видео, расположенном внизу, показан пример сборки выдвижного ящика под телескопические направляющие.

Дно из ДВП,  делается из остатков, оставшихся с предыдущих заказов.

В “гаражных” условиях, все это делается довольно просто, так как показано на видео.

На этом все, до встречи.

Механизм для раздвижных дверей

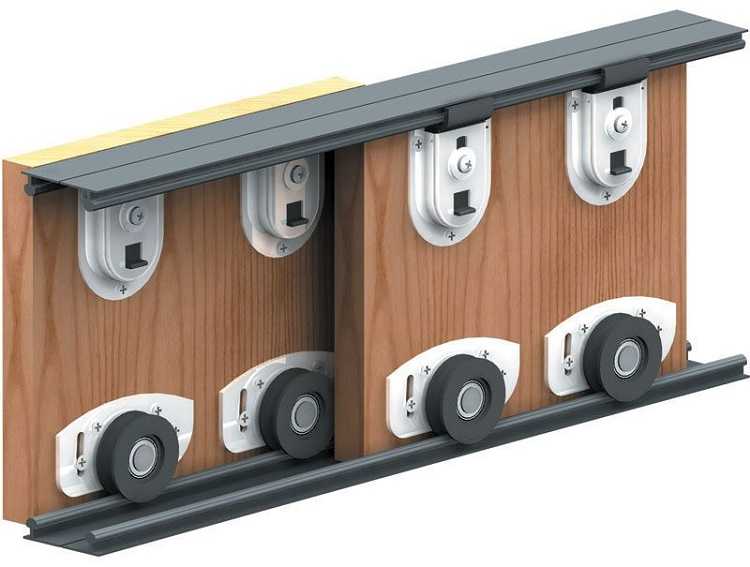

Раздвижные двери на 2 рельсах Механизм дверей на роликах состоит из направляющих и роликов с каретками. Последние составляют собой откатной блок и являются самым главным элементом конструкции. Систему дополняют ограничителями, не позволяющими створке выходит из пазов, стопорами и декоративными заглушками.

Различают 3 варианта:

• Синхронный – обе створки раздвигаются в разные стороны, смещаясь вдоль стены. Монтаж системы сложен, требует много усилий для синхронизации. Комплектация включает ролики, рельсы, зацепы, трос и крепежные приспособления.
• Телескопический – 2 и более створок смещаются в одну сторону, закрывая фасад или другую створку. Каждый элемент двигается по собственной рельсе. Такая система типична для шкафа-купе. Недостаток: для 2 дверей нужно установить 2 рельсы общей толщиной в 14 см. Для трехдверной конструкции потребуется направляющая шириной в 21 см, что уже неудобно.
• Трамвайный – вариант для складной модели. Обычно комплектуется запорным механизмом.

Какой механизм лучше выбрать для дверей шкафа-купе

При выборе механизма в первую очередь необходимо учитывать массу и материал, из которого изготовлена ​​мебель. Чтобы устройство было максимально устойчивым, ролики устанавливают как сверху, так и снизу. Для контроля ширины открытой двери используется специальный замок (ограничитель).

Механизм двери выбирается с учетом всех параметров шкафа.

Благодаря ему двери не смогут слишком далеко заехать друг от друга. Части дорожки нужно подбирать по материалу и количеству дверей. Длина рейки напрямую зависит от ширины шкафа.

Основная задача гардероба — расставить как можно больше одежды. Он отлично справляется с этой функцией. К тому же мебель занимает минимум места.

Что нужно для монтажа

Своими руками откатные механизмы устанавливаются на двери с применением следующих инструментов и комплектующих:

• Дрель, шуруповерт, отвертки.
• Крепежи – саморезы, дюбели и шурупы.
• Рулетка.
• Карандаш.
• Алюминиевый профиль. Для стандартной конструкции «Версаль» достаточно приобрести двухметровую планку. Подбор длины под индивидуальные размеры проемов выполняется с помощью расчетов, которые можно найти в сети.

• Деревянный брус. Один или два по числу верхних направляющих. Толщина побирается под толщину полотна с учетом размеров механизма. Обычно – 4-5 см.
• Ограничители. Число ограничительных скоб должно соответствовать количеству рельс, умноженному на два.
• Направляющие. Рейки должны быть ровными, а материал долговечным и легким.
• Ролики с каретками. Откатной блок – самая важная часть системы. От его надежности и качества зависит срок службы и функциональность всей системы. Это должно обязательно учитываться при выборе.
• Декоративные заглушки.

После подготовки всего этого, приступают к установке на створки. Монтаж может выполняться как своими силами, так и с привлечением специалистов.

Механизм для раздвижных дверей шкафа-купе

Раздвижные двери пригодятся в помещениях любого размера. Ведь за их счет можно сэкономить место. Чаще всего используются ролики опорного типа. В этой версии опора находится на трассе внизу. Они используются практически в любой сборной установке.

Раздвижные двери подходят для любого помещения.

Подвесные механизмы используются гораздо реже. Они будут оптимальными для встроенной мебели, то есть там, где к бетонному блоку крепятся рейки. В этом случае используется верхняя опора.

Подвесной механизм чаще всего используется во встроенном шкафу.

Монорельсовая система состоит из двух пар роликов, каждая из которых обслуживает отдельную тележку. Этот механизм относительно сложен и подходит как для встроенных шкафов, так и для гардеробных.

Монорельсовая система подходит для любого типа шкафа.

Монтаж, расчет и установка направляющих для ящиков

Мало знать, какие бывают направляющие для ящиков, но возникает вопрос,
как рассчитать и установить направляющие.

В интернете приводятся большое количество способов и подходов в расчете и монтаже направляющих. Я использую простенькую, с понятным интерфейсом программу от Blum под названием DYNALOG, для проектирования используем модуль DYNAPLAN.

Рис. 29. Программа для расчёта направляющих

Программа позволяет рассчитать и роликовые направляющие, и метабоксы, Тандембоксы и тандемы. На выходе мы получим список деталей с размерами, необходимой фурнитуры, чертежи сверления боковой стенки и фасадов.

Специальные мебельные программы дорогие, нет смысла их осваивать и тем более покупать, если хотите изготовить изделия для дома самостоятельно.

В качестве примера базового изделия приведу тумбу высотой 616 мм, шириной 600 мм, глубиной 500 мм с накладными фасадами высотой 200 мм, ящиками из ДСП высотой 150 мм, зазоры между фасадами 4 мм.

Рис. 30. Эталонная тумба с накладными фасадами

Если хотим рассчитать установку ящиков в шкаф купе, то учтите, что при глубине шкафа 600 мм и внутренней перегородки в 500 мм, расчет ведем для вкладных фасадов, фасады будут внутри между боковой стенкой и перегородкой, а также между горизонтальными стенками. Боковые зазоры лучше сделать по 4 мм в варианте вкладных фасадов.

Рис. 31. Вкладные фасады в шкафу купе

	Детально о проектировании шкафа купе своими руками.

и

Расчет и монтаж роликовых направляющих

Даю небольшие пояснения к полученным результатам проектирования. В столбце справа указаны высота корпуса с ящиками, в варианте шкафа купе — это высота пространства с горизонталями, где мы планируем
установить ящики. Высоты фасадов равные по 200 мм, зазоры между фасадами, а также сверху и снизу по 4мм, по бокам 2 мм.

В этой табличке мы видим размеры фасада в мм., габариты ящика, а также размеры боковин, крыши, дна и задней стенки тумбы.

Здесь приведены роликовые направляющие с кодом Blum, но значительно эти направляющие не отличаются от обыкновенных и расчет вполне пригоден. Длина направляющих 450 мм, потому что внутреннее пространство тумбы по глубине 500 мм и если использовать направляющие на 500 мм, то ящики могут упереться в заднюю стенку тумбы.

Чертеж боковой стенки: нулевая точка в верхнем левом углу, от нее откладываем оси направляющих и отмечаем на ней точки для сверления насечек, по которым мы будем крепить направляющие.

Сверловку фасадов для роликовых направляющих и тандемов не привожу, она не всегда корректна, лучше будет крепить по месту с использование двухсторонней липкой ленты (скотча).

Расчет и монтаж метабоксов

Для тумбы используем метабоксы высотой Н или 150 мм, без разделителей

Здесь также размер фасада, дна и задней стенки ящика, боками ящика будут сами метабоксы.

Артикулы и количество фурнитуры.

Чертежи сверления боковой стенки и фасадов, сверлим насечки для крепления саморезами направляющих и монтажа фасадов.

Расчет и монтаж тандемов

Для тумбы используем тандемы с интегрированным Blumotion.

В таблице раскроя приведены размеры фасадов, габариты ящика, в таблице фурнитуры приведено количество и артикулы необходимой фурнитуры.

Чертеж сверления боковой стенки для сверления насечек.

На самом деле, программа дает ещё больше информации, я привел основную, которая необходима для изготовления ящиков и их монтажа на направляющие.

Расчет и монтаж тандембоксов

Для тумбы используем таедембоксы грузоподъемностью 30 кг для
высокого фасада высотой В с реллингом.

В таблице раскроя приведены размеры фасадов, габариты ящика, в таблице фурнитуры приведено количество и артикулы необходимой фурнитуры.

На чертежах сверления боковой стенки показано сверление насечек для крепления саморезами
направляющих тандембокс.

В фасадах сверлим по три отверстия, с каждого края фасада, глубиной 12 мм и диаметром 10 мм для крепления фасада к царгам и установки реллинга.

Сверление фасадов различается: один фасад сверлится по первому чертежу, два фасада по второму чертежу.

Читайте далее: Какие бывают направляющие для ящиков Роликовые направляющие Направляющие метабокс Шариковые направляющие Направляющие тандем Направляющие тандембокс Ящики леграбокс Что лучше тандембокс или метабокс? Краткий обзор направляющих для ящиков и, не только, на рынке США

Как снять дверь купе?

Способы снятия створки зависят от типа раздвижной системы. Если сверху стоят ролики с одним колесом, а снизу направляющий нож, то полотно слегка приподнимают, чтобы нож вышел из паза. Низ оттягивают на себя. Под наклоном полотно опускают на пол. В это время из направляющей должны выйти ролики.

Если сверху и снизу створки стоят двойные ролики, то сначала откручивают ограничители. Дверное полотно просто выкатывают из направляющей. Раздвижные системы премиум класса оснащены доводчиком. Крепление механизма откручивают только от полотна. Доводчик остаётся висеть на дверной коробке.

Раздвижная система удобна в использовании и легко устанавливается. При соблюдении правил эксплуатации качественные ролики прослужат долгие годы.

В своем стремлении сделать дом более удобным и уютным, часто приходит идея заменить обычные распашные двери на раздвижные (их еще называют откатные, сдвижные, подвесные). Хорошая новость состоит в том, что установить раздвижные двери своими руками можно без особых проблем. Плохая — в том, что нормальный механизм стоит примерно столько же, сколько качественное полотно. Подкупает же в них тот момент, что в открытом состоянии они почти не «съедают» пространство. Они или прячутся в стену (лучший, но более сложный в реализации вариант), или движутся вдоль нее.

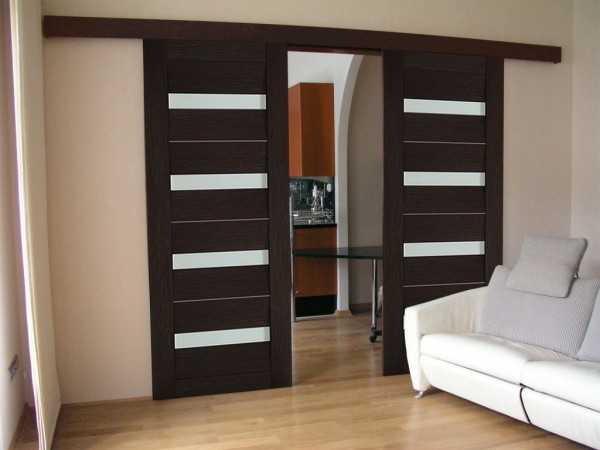

Навесить межкомнатные раздвижные двери можно самостоятельно

Все это так, но есть существенный минус — очень низкая степень звукоизоляции, особенно в варианте двери-купе. Когда полотно просто прикрывает проем. При установке в пенал (в стену) ситуация немного лучше, но степени звукоизоляции распашной двери достичь не удается и при таком способе установки. Если все это вас не пугает, можно заняться изучением систем, выбором, а после — монтажом.

Какие бывают раздвижные механизмы для шкафов-купе по способу установки

По конструкции раздвижной системы бывают «нижняя» и «верхняя». Нижние раздвижные механизмы для шкафов-купе еще называют несущими. А верхние делятся на подвесные и компланарные.

В конструкции системы нижних направляющих ролики перемещаются по нижней направляющей. В этом случае в верхней части находятся вспомогательные ролики, которые перемещаются по верхней направляющей.

В этом случае нижняя направляющая может иметь одну, две или три полосы движения, в зависимости от количества дверок шкафа и количества желаемых плоскостей движения.

При верхней конструкции механизма скольжения шкафа двери поддерживаются на направляющих вверху, а нижняя направляющая может отсутствовать или иметь скрытое крепление под нижней частью корпуса.

Шкафы-купе с использованием нижнего раздвижного механизма удобны, но, используя такую ​​конструкцию, мы сталкиваемся с рядом недостатков. Паз нижней направляющей постоянно забивается пылью, что сокращает срок службы ворот.

Механизмы с подвесной верхней конструкцией более удобны, так как не используют нижнюю рейку и поэтому не боятся пыли. В основном они используются при изготовлении внутренних перегородок.

Подвесные раздвижные системы купе прослужат дольше. Но сам механизм более сложный, он рассчитан на большой вес створки и поэтому стоит дороже.

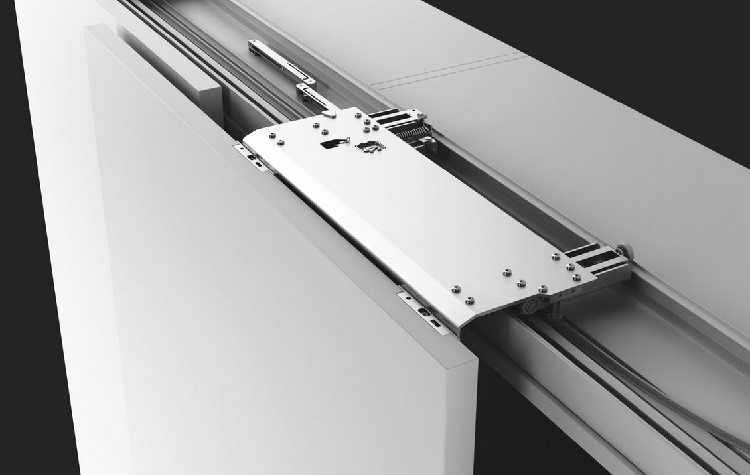

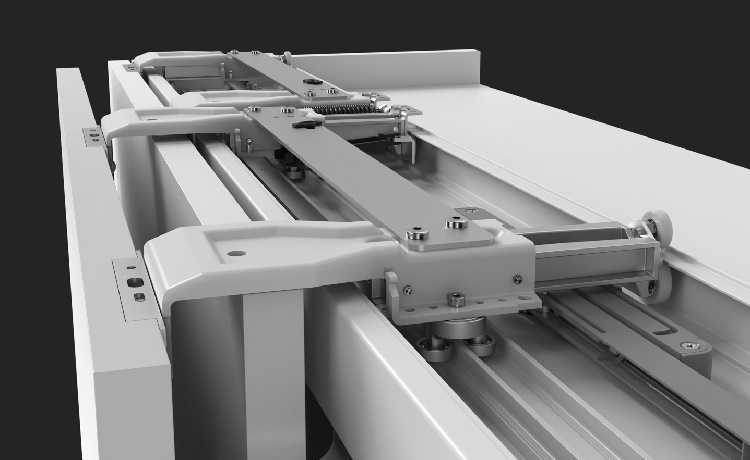

Компланарные системы для подвесных раздвижных дверей имеют интересный и даже более сложный механизм. Она сконструирована таким образом, что при движении створка движется вперед в одной плоскости и перекрывает другую.

Рейтинг недорогой качественной продукции

Renz DR/04 (угловые)

Устройство для раздвижных полотен. Обладают угловым типом крепления. Максимально допустимая нагрузка — 60 кг. Монтаж не требует много усилий или специфических умений. Делают перемещение полотен полностью бесшумным. Пользуется огромной популярностью среди профессионалов. Отзывы только положительные. Можно приобрести как в специализированных торговых точках, так и сделать заказ онлайн в интернет – магазине на сайте производителя.

Средняя цена – 870 рублей.

Renz DR/04 (угловые)

Достоинства

• простота установки;
• практичность;
• надежность;
• полная комплектация;
• высокий эксплуатационный срок;
• качество сборки.

class=’s-article__points-list’>

Renp DR/01

Модель относится к категории угловых. Выдержит вес в 60 кг. Сделает движение створок тихим и легким. Входит в рейтинг востребованных товаров благодаря отличному соотношению цены и качества. Нареканий со стороны пользователей на качество используемого материала не поступало. В монтаже нет ничего сложного. Прибегать к посторонней помощи не потребуется.

Renp DR/01

Достоинства

• простота монтажа;
• высокий срок службы;
• минимальный риск приобретения брака;
• отличные соотношение цены и качества.

class=’s-article__points-list’>

Дегон В/104

Практичная и надежная система для полотен, чей вес не превышает отметку в 100 кг. При изготовлении производитель использует исключительно высококачественные материалы. Механизм работает тихо, обеспечивая плавность хода. Занимает лидирующие позиции в данном рейтинге. Продается во всех специализированных торговых точках. Брак встречается редко.

Цена приобретения – 980 рублей.

Дегон В/104

Достоинства

• функциональность;
• эффективность;
• высокий эксплуатационный срок;
• практичность;
• проверенный временем производитель;
• бесшумность.

class=’s-article__points-list’>

Corona CR/180

Устройство устанавливается для полотен, чей вес не превышает отметку в 80 кг и высотой не более 2 метров. Идеально смотрится с деревянными изделиями. Укомплектовано двумя каретками, верхней направляющей (2м), нижним стабилизатором и крепежом. При изготовлении роликов применяется высококачественный материал. Подшипники в колесиках имеют пылезащиту и влагозащиту. Верхнее покрытие – износоустойчивый пластик.

Средняя стоимость – 1304 рубля.

Corona CR/180

Достоинства

• качество сборки;
• надежность;
• прочность;
• долговечность.

class=’s-article__points-list’>

Loid 2020

Модель относится к категории новинок. На прилавках магазинов появилась совсем недавно, но уже успела приобрести популярность и получить многочисленные положительные отзывы от пользователей. Производится из меди. Рассчитана на двери–купе весом до 100 кг. Смотрится привлекательно. При правильной установке и  аккуратной эксплуатации прослужит без поломок не один десяток лет.

Loid 2020

Достоинства

• высокий эксплуатационный срок;
• отличное соотношение цены и качества;
• повышенная прочность;
• многочисленные положительные отзывы;
• практичность.

class=’s-article__points-list’>

Set/8

Комплект состоит из 8 качественных и практичных роликов, которые сделают движение 70 килограммовых створок практически бесшумным. Товар от китайского производителя, но претензии к нему не поступали. Компания предоставляет на производимую продукцию гарантию в 2 года. В составе присутствует две монтажные пластины, две каретки с колесиками на подшипниках, один нижний флажок, два стопора, комплект шурупов и регулировочный ключ. При изготовлении монтажной пластины используется прочная сталь. Колесики выпускаются из износостойкого пластика. Все колесики оснащены пластиковыми подшипниками. Заводятся в верхнюю направляющую. Стопор крепится к верхней направляющей.

Цена покупки – 1955 рублей.

Set/8

Достоинства

• гарантия тихого и плавного хода;
• повышенная износостойкость;
• прочность;
• практичность;
• долговечность.

class=’s-article__points-list’>

Подготовка к созданию роликов

Чтобы создать ролики для откатных ворот, понадобится найти соответствующие комплектующие. Надежность всей конструкции зависит от качества таких элементов:

• верхние ролики;
• роликовые опоры;
• заглушки;
• концевой ролик;
• рельс;
• улавливатели створки.

Все эти детали для откатных ворот обладают своим назначением. Только при слаженной совместной работе таких элементов вся система будет функционировать нормально.

Особое внимание при создании проекта следует уделить выбора направляющего рельса. Необходимо, чтобы он обладал достаточной жесткостью

Если такой элемент окажется недостаточно надежным, при эксплуатации он разогнется, что приведет к выводу всей системы из строя.

Внимание! Чтобы рельс обладал оптимальной надежностью, он должен быть выполнен из стали. При этом толщина материала должна быть не меньше 3,6 мм

На роликовые каретки приходится вся нагрузка от створки

Поэтому на них следует обращать пристальное внимание при сооружении роликов для откатных ворот. Необходимо установить подшипники высокого качества

Иначе при каждом перемещении створки будет раздаваться неприятный скрип. Кроме того, при такой эксплуатации ролики могут быстро разрушиться.

При сборке роликов необходимо четко крепить каждую деталь. Не должно возникать люфтов. Иначе довольно скоро система выйдет из строя. Чтобы обеспечить длительную эксплуатацию ворот, можно выбрать усиленные подшипники.

Фиксация створки осуществляется при помощи верхних роликов. Их выполняют из резины. Пластик при эксплуатации ворот быстро испортит лакокрасочное покрытие. Сталь, используемая в конструкции, должна быть толщиной не меньше 4 мм. Концевой ролик работает в тандеме с нижним улавливателем. Основной задачей первого является устранение нагрузки с основных роликов. Второй выполняется таким образом, чтобы концевик мог свободно в него входить.

Устанавливать заглушки надо в завершении работ. Основным их назначением является защита направляющей от осадков. Для сооружения роликов понадобятся все эти элементы.

Пошаговая инструкция к установке откатной конструкции

Перед тем как покупать все необходимые комплектующие, чтобы самому сделать добротную раздвижную дверь, следует убедиться в том, что ее установка возможна в конкретном помещении. Оно должно соответствовать следующим условиям:

• стена довольно крепкая, чтобы выдержать вес всей конструкции;
• дверной проем ровный;
• ширины стенки хватает, чтобы откатить створку.

Если помещение подходит по всем вышеперечисленным параметрам, можно определиться с разновидностью модели и начинать подготовку к установке. Для выбора наиболее подходящего варианта для самостоятельного изготовления, можно воспользоваться фото или видеокаталогами, которые без труда можно отыскать в Интернете на популярных платформах.

Что потребуется для монтажа купе?

Одной из самых простых моделей для изготовления своими руками считается одностворчатая дверь-купе.

Механизм для конструкции можно приобрести в готовом виде либо собрать из деталей:

• ходовые элементы;
• скобы, фиксаторы;
• роликовые каретки;
• наличники.

Выбирая полотно, следует учитывать, что его оптимальным размером считается тот, который немного превышает периметр проема, а длина направляющего рельса вдвое больше ширины двери.

Установка механизма конструкции

Для начала необходимо определить высоту, достаточную для того, чтобы дверца загораживала весь проем при закрытии. Для этого к стенке предположительной установки и к той стороне, куда будет отъезжать створка, прикладывается полотно и, учитывая высоту роликов, а также приблизительное расстояние в 2 см, с помощью карандаша отмечается место для крепления направляющей. В итоге должна получиться ровная горизонтальная линия.

Далее на проведенную черту устанавливается направляющая, которая может быть зафиксирована на стену саморезами или специальными кронштейнами

На этом этапе важно учесть, что между секциями и стенкой должно оставаться небольшое расстояние

После закрепления направляющей требуется собрать роликовое устройство. Для этого следует смонтировать каретки, вставить в них винт и поместить в ходовой элемент. Их количество напрямую зависит от веса створки, то есть, чем тяжелее конструкция, тем больше их потребуется.

Закрепление створки

Первым делом на полотно дверцы ставятся скобы на определенном промежутке друг от друга, но таким образом, чтобы смогли выдержать тяжесть всей секции. Затем створку необходимо поднять, продеть винт в скобы, после чего зафиксировать на нужном уровне. Чтобы конструкция получилась ровной, лучшим решением будет воспользоваться чьей-либо помощью.

После того как полотно будет повешено на ходовую установку, ставятся фиксаторы. Они должны располагаться таким образом, чтобы створка полностью прикрывала дверной проем при закрытии и отъезжала в сторону на удобное расстояние при открытии.

Монтаж ручки и отделка

Для полноценного использования откатных дверей, сделанных самостоятельно, достаточно установить на них врезную ручку, готовый вариант которой несложно найти в строительном супермаркете.

Завершающим этапом в изготовлении дверей своими руками считается окончательная их отделка. В нее входит скрытие откосов за наличниками и декорирование направляющей подходящей планкой. После чего установку одностворчатой купейной двери можно назвать законченной.

Самый бюджетный вариант самодельных откатных дверей.

Если не позволяет бюджет, а освободить пространство в малогабаритном помещении все же необходимо, сделать раздвижные межкомнатные двери самостоятельно можно даже из подручных средств. Чтобы их изготовить, потребуется любое подходящее полотно, например, старая дверь, а в качестве направляющего рельса — обычный стальной карниз с петлями. Однако, срок службы такой конструкции маленький, к тому же ее безопасность никто не гарантирует.

Другие элементы комплекта

Основное в конструкции – это балка и каретки. Делается из металлической пластины ограничитель для удержания створки. Если ворота большие, то ограничитель с 4 роликами. Для стандартных ворот достаточно 2 ролика.

Уловители используются для фиксации после закрывания. Изготавливаются из вогнутых пластин

Важно правильно подобрать толщину металла

Резина и пластик являются главными материалами, которые используются для заводских заглушек. Самодельные заглушки изготавливаются из подручных материалов. Можно концы просто заварить при помощи сварки.

Возможно, самостоятельно изготовленная конструкция будет не настолько красивая, но зато обойдется намного дешевле, чем при приобретении заводских изделий.
