Станина для болгарки: особенности самодельного токарного станка, разработка чертежей, основные узлы ушм

Маятниковая станина

Опора или станина – часть, от которой отходит вертикальная стойка и куда укладывают заготовку для разрезания. Опорная часть также выполняет главную функцию – удержание всего станка в устойчивом положении.
Вертикальная неподвижная стойка, или штатив для УШМ, – этот элемент конструкции является частью маятникового механизма и опорой для подвижной консоли.
Подвижная планка или консоль – деталь, к которой непосредственно крепится болгарка.

Опорную часть в основном изготавливают из листового металла. В качестве нее может выступать заводская станина, например от сверлильного станка или любого другого, где имеется плоская платформа. На станине для УШМ обязательно должна присутствовать направляющая, куда упирают трубу во время резки. Направляющая не дает смещаться заготовке во время проведения операции. Кроме этого, для большего удобства можно снабдить опору прижимным механизмом, который будет неподвижно фиксировать трубу к направляющей во время работы УШМ.

Стойка, или штатив, – вертикально идущий вверх элемент. Он может быть изготовлен из профильной или круглой трубы. В верхней части крепится подшипниковый узел для подвижного соединения стойки с маятниковой консолью УШМ. Высота штатива зависит от размеров болгарки и устройства маятника. Тип трубы (ее геометрические параметры и толщину стенок) выбирают в зависимости от мощности и массы электроинструмента.

Маятниковая планка УШМ выполняет две функции. Во-первых, она жестко удерживает болгарку, тем самым не давая смещаться диску в осевом направлении. Во-вторых, с помощью нее совершается подача инструмента в область обработки, то есть УШМ может опускаться в рабочее положение, производить рез и снова возвращаться в исходную позицию. Для управления консолью на ней также предусмотрена специальная ручка.

Конструкция противовеса с амортизатором

Традиционный тип. Его делают при помощи установки грузика на хвосте консольной планки. Вес груза подбирают таким образом, чтобы в исходном положении болгарка была вверху, но при ее опускании на заготовку не приходилось прикладывать больших усилий.
Пружинный механизм в роли противовеса. В этом случае в верхнем положении УШМ удерживает сила упругости пружины. Наиболее подходящая для этих целей – пружина для закрывания дверного полотна.

Амортизатор или упор также является необходимым в конструкции стойки для болгарки. Основная задача такого элемента – не допустить перемещения инструмента при движении вниз ниже определенного уровня. В момент, когда труба полностью перерезана, опускание болгарки должно прекратиться.

Техника безопасности при работе со своим приспособлением

При собирании станины следует закреплять кабель к подвижной части стойки. Можно употреблять обычные хомуты из пластика. Закрепленный кабель не будет мешать работе. При начале эксплуатации убедитесь, что диск не имеет сколов и повреждений, которые могут привести к поломке круга. При работе с углошлифовальной машиной нужно применять очки для защиты от металлического шлама.

Станина для болгарки будет полезным приспособлением для любого мастера. Если у вас есть ненужный металлический лист, а также необходимый инструмент, вы с легкостью изготовите самодельную станину для болгарки, а также не потратите много средств, да и сделанное своими руками приспособление будет отвечать вашим запросам и параметрам. В дальнейшем такое приспособление сэкономит время и позволит осуществлять точные слесарные работы.

Republished by Blog Post Promoter

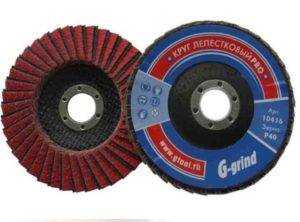

Делаем зачистной диск своими руками

Как правило, профильные трубы покрыты маслом для того, чтобы те не ржавели. Если в мастерской есть кусок ДВП, то вы сможете сделать самостоятельно интересное приспособление для того, чтобы зачищать профильную трубу (да и другие любые материалы) от смазки, а также от ржавчины или красочного покрытия.

Итак, чтобы нужно для изготовления зачистного диска для болгарки?

Для этого потребуется с обычного отрезного диска для угловой шлифовальной машинки перенести размер на кусок ДВП, причем не только внешний диаметр, но еще и внутренний (это очень важно). Конечно, вы можете вырезать круг при помощи обычного электрического лобзика, а после подравнять все прямо на болгарке, но предпочтение стоит отдавать более простым способам. Очередность применения коронок будет иметь большое значение – если сначала вы вырежете маленький круг коронкой, то после не сможете сцентрировать большую

После того, как будет вырезан диск, его можно будет крутить на болгарку. В итоге у вас получится простая конструкция, а именно зачистной диск для болгарки по металлу и дереву

Очередность применения коронок будет иметь большое значение – если сначала вы вырежете маленький круг коронкой, то после не сможете сцентрировать большую. После того, как будет вырезан диск, его можно будет крутить на болгарку. В итоге у вас получится простая конструкция, а именно зачистной диск для болгарки по металлу и дереву.

При этом достоинство такого приспособления заключается в том, что дик будет снимать ненужный слой, и при этом не будет повреждать металл, даже в какой-то степени будет его полировать. Еще одним очевидным достоинством будет, если у вас в мастерской есть ненужные куски ДВП, так как в таком случае вам не составит труда заменить такой диск при необходимости. А если взять полироль для автомобилей, то сможете даже отполировать металлические трубы или прочие изделия.

✨37. Аккумуляторная УШМ

Сетевой инструмент незаменим, когда речь идёт о больших объемах работ, но когда нужно что-то отрезать или шлифонуть на выезде, где нет возможности подключения к сети, здесь уже более полезным будет аккумуляторный инструмент.

Одного аккумулятора хватит на беспрерывную работу до 30 минут, это скорее раздражает чем радует, поэтому советую брать комплектацию с двумя аккумуляторами.

УШМ имеет бесщеточный двигатель мощностью 800 ватт, три фиксируемые скорости оборотов, систему защиты от перегрева, перегрузки по току, отключает двигатель при ударе или зажиме диска, а также при минимальном заряде аккумулятора.

Встроенная светодиодная подсветка рабочей зоны позволит работать в темное время суток или в малоосвещенных местах. Поставляется УШМ в пластиковом кейсе удобном для переноски и хранении инструмента.

Маятниковая пила

Этап 1: Создание кронштейна углового шлифовального станка. Можно использовать резьбовые отверстия в болгарках в качестве опорных точек для кронштейна. Существует множество способов приблизиться к созданию ручки, это зависит от типа болгарки, с которой вы решаете работать. Критические измерения необходимы для компоновки функционального дизайна, позволяющего легко отделять болгарку для ручной работы. Для сборки устройства потребовалось пять кусков плоского металлического стержня. Сварка их вместе создала пользовательский кронштейн. Необходимо сварить короткую арматуру в качестве стержня, чтобы прикрепить деревянную ручку.
Этап 2: Создание зажима, который крепко будет держать рукоятку шлифовальной головки против головки регулировочного болта.
Этап 3: Затем необходимо прикрепить ногу к переднему концу стержней, чтобы закрепить кронштейн болгарки, включив функцию шарнира, позволяющую шлифовальному станку поворачиваться к режущему столу.
Этап 4: Создание основы. Возможно использовать простую раму, используя трубки и смонтировав их с помощью двух кусков железа. Необходимо образовать плоскую платформу для крепления механизма ползуна.
Этап 5: Сборка.
Этап 6: Добавление стола для резки. Стол для резки состоит из стальной пластины. После того как все детали собраны и отрегулированы, выровняйте вертикальную поверхность режущего колеса.
Этап 7: Окончательное тестирование.

Маятниковая пила

Переоборудование болгарки в штроборез

Чтобы из болгарки получился штроборез, придется изготовить два узла: шпиндель и кожух. Родная защита не подойдет из-за отсутствия отводного патрубка для пыли. Если шпиндель болгарки длинный, то пойти можно по простому пути:

Берут одну подкладочную и две зажимные гайки для отрезного диска. Детали стачивают на точильном станке на половину их толщины.
На шпиндель надевают подкладочную гайку. Сверху укладывают алмазный диск и прочно закручивают зажимную гайку. Сверху кладут еще один алмазный диск и закручивают вторую зажимную гайку. Получился «бутерброд» с двумя отрезными дисками, между которыми образовался зазор. Его размер равен ширине прорезаемой канавки – штробы.

Если родной шпиндель болгарки слишком короткий, установить на него два диска невозможно. Понадобится выточить на токарном станке переходник. Деталь представляет собой круглую заготовку, у которой с одной стороны внутренняя, а с другой – наружная резьба. Переходник накручивают на шпиндель электроинструмента. Наружная резьба служит для установки алмазных дисков. Собирают аналогичный «бутерброд» с подкладочной и зажимными гайками.

Кожух изготавливают из листовой стали толщиной 1–1,5 мм. Конструкция напоминает подобие родной защиты, только вторая боковая часть кожуха тоже закрыта полукруглой полкой, а в торец вварен патрубок для подключения шлангом к пылесосу.

Чтобы кожух плавно перемещался по стене, снизу устанавливают подошву. Конструкция представляет собой прямоугольную рамку из уголка. С одной стороны подошвы шпильками крепят два ролика. Спереди кожух к рамке крепят шпилькой, чтобы он мог проворачиваться. Сзади подошвы, где стоят ролики, кожух фиксируют через регулировочный винт. Механизм поднимает и опускает кожух относительно подошвы, за счет чего изменяется глубина пропила штробы.

Готовый кожух фиксируют хомутом на редукторе болгарки. На шпиндель надевают два диска, зажимают гайками, после чего испытывают щтроборез в работе.

Особенности проектирования

Подготовив все необходимые инструменты и материалы, можно смело приступать к видоизменению своей болгарки. Огромное преимущество кроется в том, что оснастить станину всеми приспособлениями можно из подручных механизмов. К примеру: в качестве опорной ниши можно использовать основу настольного сверлильного агрегата или же базовую плиту от компактного универсально-сборного приспособления (УСП). Преимущество таких заготовок в том, что они уже имеют все необходимые вырезы Т-образной формы.

Чтобы итоговое приспособление соответствовало всем требованиям, необходимо выполнить следующие действия:

Разработать подходящее техническое задание и чертежи. Болгарку из бензопилы изготовить просто. Главное — учесть, что в качестве основных параметров для самодельной станины нужно использовать максимально допустимый диаметр рабочего диска. Помимо этого, следует учесть небольшое сечение заготовки, с которой придётся работать, а также точные габариты УШМ.
Подготовка всех необходимых заготовок для изготовления агрегата. Мастер обязательно должен учитывать размеры сечения деталей, а также материалы, из которых они были сделаны. К примеру, сварочный вариант считается менее надёжным из-за периодических вибраций и динамического типа нагрузок. Именно поэтому низколегированные стали считаются наиболее предпочтительными. Благодаря тому, что механическая прочность трубчатых профилей имеет большие показатели, их применение считается более целесообразным, нежели двутавры и уголки.
Изготовление приспособлений (этот процесс зависит от навыков мастера). Что касается элементов крепления УШМ к стойке, то их лучше всего заказать в профессиональной мастерской.
Окончательный этап отделки. На этом этапе проводится проверка устойчивости агрегата, окраска и даже термообработка. Мастер обязательно проводит установку системы управления.

https://youtube.com/watch?v=UYVsvE8CYV8

Как гнуть профильную трубу своими руками в домашних условиях

Вопросом о том, как согнуть профильную трубу, не используя для этого специальное оборудование, задаются многие из тех, кто собирается возвести на своем приусадебном участке теплицу. Такие сооружения, изготовленные из гнутых труб, не только пропускают значительно больше света, но и отличаются высокой устойчивостью и долговечностью, если сравнивать их с конструкциями из деревянных брусков. Кажется, что загнуть профтрубу, создав из нее арочную конструкцию, непросто, но, если разобраться в особенностях этого процесса, вполне возможно эффективно выполнить его, используя для этого простейшие приспособления.

Самодельные конструкции из профильных труб характеризуются хорошей надежностью и низкой металлоёмкостью

Другие варианты приспособлений для болгарки

С целью удобства работы для УШМ (угловых шлифовальных машин) предусмотрены тиски или верстак. Данные устройства позволяют неподвижно фиксировать сам инструмент.

Путем установки отдельного диска болгарку можно переоборудовать в точильный станок, фиксируемый при помощи крепления.

Удобным способом является установка дисковой пилорамы из болгарки. В итоге получается станок для распилки, предназначенный для сезонной работы, который быстро разбирается при необходимости.

Пилорама из болгарки

Из болгарки можно изготовить стусло. Для этого понадобится сделать поворотной столешницу под УШМ. Затем, столешницу закрепляют под нужным углом, устанавливают диск и выполняют нарезку любого материла. Таким инструментом можно нарезать материалы из дерева, металла, камня.

Если вал болгарки вывести в отверстие верстака и надеть на него патрон для фрезерных головок, то получится стационарная болгарка с фрезером.

При закреплении упора, в котором есть прорези, поперек самого диска появляется возможность обработки металлических деталей, держа в руках само изделие.

Болгарку можно применять и в виде штробореза. Для этого потребуется насадка с прочным основанием. С таким приспособлением можно разрезать стены. При этом устройство будет перемещаться по стене более плавно, а при работе не потребуется приложения слишком больших физических усилий. Рекомендуется оснащать штроборез закрытым чехлом с отверстием, предназначенным для подсоединения его к стружкопылесосу.

Штроборез из болгарки

✨7. Быстросъемный зажим для болгарок

Кого раздражает ключ для смены дисков и насадок на болгарке, можно приобрести эту гайку и забыть о нем, я вообще редко пользуюсь ключом, зажимая и отвинчивая гайку поворотом самого диска в одлну или другую сторону, хотя после удара без ключа не обойтись, правда и быстросъемная гайка в этом случае думаю врядли справится.

Быстросъемный зажим с унифицированной внутренней резьбой М14 позволит легко и быстро фиксировать режущий инструмент (диск) на углошлифовальной машинке.

Аксессуар создает большую силу затягивания, исключает ослабление даже при сильных вибрациях и способен выдерживать значительные осевые нагрузки.

Важные моменты при сооружении маятникового станка

Рассматриваемый тип инструмента относится к категории опасных, поэтому при сооружении оснастки учитываются такие главные моменты:

Изготовление станины — это основание, отвечающее за надежность установки. Экономить на изготовлении станины нельзя, поэтому используются исключительно стальные материалы, толщина которых не менее 2 мм Рама — конструкция этой части может быть разной, но самое главное — это обеспечение подвижности режущего инструмента. Достигается это за счет применения разных материалов, но в любом случае, продумать качество шарнирного соединения необходимо хорошо, так как от этого зависит ваша жизнь. Лучше потратить больше материала, но сделать качественный и безопасный отрезной станок Крепление инструмента — фиксируется УШМ непосредственно на подвижную часть. Причем фиксация должна быть максимально-надежной и качественной. При работе болгарки могут возникать «обратные удары», которые опасны тем, что станок может попросту повредиться, а от этого пострадает мастер, который выполняет манипуляции Предусмотреть обустройство противовеса — это мелкий, но важный элемент, который позволяет инструменту возвращаться в исходное положение за ненадобностью

Это исключит вероятность повреждения частей тела человека Защитный кожух — он должен быть обязательно, причем не важно, какая конструкция станка придумана, но использовать устройство без надетого защитного кожуха строго противопоказано Наличие линейки — это позволит повысить точность выполняемых работ, что немаловажно при резке таких деталей, как кафель, керамика, а также металл Пусковое устройство — это своего рода также устройство, влияющее на безопасность. Кнопку управления должны находиться в непосредственной близости к мастеру, выполняющему работу. Это позволит в нужный момент быстро среагировать, отключив подачу питания на инструмент

Это позволит в нужный момент быстро среагировать, отключив подачу питания на инструмент

Это интересно! Эксплуатировать в таком виде инструмент можно только с дисками или кругами для обработки дерева. Резать кафель и металл в таком положении болгарки крайне опасно.

https://youtube.com/watch?v=NyC87GohsGg%3F

Устройство для аккуратного разрезания металла

Болгарка 1300 ватт, закрепленная на самодельной направляющей при помощи подшипников. Они движутся по квадрату 40 x 40, выполняющему роль рельсы. Получилось 7 штук. С 4 сторон закрепил на рельсе, 2 между ними, и один внизу двигается по плоскости. На направляющей болгарку установил при помощи крепления, зафиксировал ручкой. С другой стороны болтом. Здесь имеются прорези, можно выбирать высоту диска.

Имеется небольшой нюанс.

Чтобы получить качественный рез и избежать того, что закусит диск, нужно очень ровно выставить вертикально УШМ и диск. Боковых креплений для этого недостаточно, потому что болгарка при нагрузке немного меняет свое положение вправо или влево. Для этого мастер сделал следующее. Чтобы этого не было, есть отверстия в крышке болгарки, точно такой же для ручки. В него вкрутил болт, зафиксировал гайкой. В пластине просверлил точно параллельно такое же отверстие, вкрутил болт, с двух сторон зафиксировал гайкой. Выставил ровная вертикальное положение. Затянул две гайки с 2 сторон. Добавил нижний подшипник. Высота была уже известна после фиксации. Получил четыре точки. Болгарка очень прочно и крепко установилась, при движении никаких люфтов, качаний не возникает. Это позволяет резать толстый металл – пятёрка, шестёрка.

В плане безопасности добавил крышку, так как диск лицевой стороны расположен к рабочему. Если диск попадётся некачественный, или его закусит, чтобы, даже если он разлетелся, осколки не попали на человека, добавил защиту. Прикрутил её к родной.

С заменой диска никаких проблем не возникло, расстояние позволяет вставить ключ, открутить гайку, поменять. Добавил верхнюю рельсу. Для чего? Бывает в процессе работы, что диск закусывает или происходит утыкание. Так как обороты большие, вся конструкция вместе с УШМ может слететь с нижней рельсы. Чтобы этого не произошло, добавил эту рельсу. Высота регулируется болтом. Для плавности хода с двух сторон добавил подшипники.

Далее смотрите видео с пятой минуты.

Вадим Иванов.

Советы по изготовлению простейшего станка

Сегодня не представляет сложности найти чертежи и фото токарных станков, по которым можно самостоятельно изготовить такое оборудование. Более того, несложно найти различные видео, демонстрирующие процесс их изготовления. Это может быть мини-станок с ЧПУ или очень простое устройство, которое, тем не менее, даст вам возможность оперативно и с минимальными трудозатратами изготавливать изделия из металла различной конфигурации.

Стойки простейшего токарного станка по металлу можно изготовить из древесины. Их необходимо будет надежно закрепить на станине агрегата при помощи болтовых соединений. Саму станину, если есть возможность, лучше изготовить из металлических уголков или швеллера, что обеспечит ей высокую надежность, но если их нет под рукой, можно также подобрать толстые деревянные бруски.

В качестве узла на таком станке, на котором будет фиксироваться и перемещаться режущий инструмент, выступит подручник, изготавливаемый из двух деревянных дощечек, соединенных под углом 90 градусов. На поверхности дощечки, где будет размещаться инструмент, необходимо зафиксировать лист металла, который защитит древесину от деформирования и обеспечит точное расположение резца по отношению к обрабатываемой детали. В опорной поверхности горизонтальной дощечки, перемещаемой по станине агрегата, необходимо сделать прорезь, за счет которой такое перемещение будет достаточно точным.

Для изготовления передней и задней бабки вашего самодельного токарного станка, необходимо будет подобрать металлические цилиндры соответствующего размера, которые размещают в подшипниковых узлах, установленных в деревянные стойки. Вращение, совершаемое обрабатываемой деталью, будет передаваться ей через передний центр, соединенный ременной передачей с электродвигателем. Таким образом, заготовка, надежно зафиксированная между передним и задним центром, обрабатывается при помощи резца, установленного в подручнике оборудования.

Еще один вариант самодельного станка (нажмите для увеличения)

Общий вид

Передняя бабка

Суппорт и патрон

Не должно возникнуть никаких проблем и с поиском электродвигателя, которым следует оснастить токарный мини-станок. Даже если вам не удалось найти двигатель требуемой мощности (500–1000 Вт — для обработки мелких деталей, 1500–2000 Вт — для крупногабаритных заготовок), то вполне подойдет бывший до этого в употреблении агрегат, ранее установленный на бытовой швейной машинке. Кроме того, в качестве привода для компактных токарных станков допустимо применять электродрели или шлифовальные машины.

Особенности конструкции и устройство фрезера

Фрезер — это агрегат для обработки дерева или металла. Конструктивно инструмент состоит из нескольких частей:

корпуса с мотором и другими ключевыми элементами;
выступающего держателя, в которые вставляют цанги — переходники для насадок;
платформы из прочного и гладкого материала, она обеспечивает скольжение фрезера по поверхности заготовки.

На корпусе инструмента расположена кнопка включения, некоторые модели предусматривают также клавишу блокировки случайного пуска.

Фрезеры делятся на два вида:

ручные;
Ручной фрезер нужно перемещать по поверхности закрепленной заготовки
стационарные.
Стационарные фрезеры остаются неподвижными при работе, а передвигать нужно саму заготовку

При помощи фрезера можно снимать материал очень тонким ровным слоем. Кроме того, инструмент применяют для выполнения соединений, проточек и пропилов, узоров и пазов.

Обзор возможных вариантов изготовления стоек для болгарки

Стойка для УШМ, как упоминалось выше, – это несложный механизм, но такое утверждение касается лишь самых простых конструкций. Рассмотрев все многообразие устройств заводского производства и самоделок, можно выделить три основных вида приспособлений:

самая простая станина маятникового типа;
маятниковый механизм с поворотным узлом для разрезания болгаркой под разными углами;
станина для угловой шлифовальной машинки с так называемой протяжкой.

Наиболее распространенный и простой в изготовлении самодельный станок для болгарки построен на базе маятниковой консоли. С помощью такого оборудования можно легко распиливать разные трубы как круглого, так и профильного сечения, а также прутки, арматуру и металлические детали, толщина которых не превышает толщины рабочей части диска, а длину пропила можно регулировать путем перемещения заготовки по станине. Особенности приспособления для УШМ:

простота в изготовлении и в работе;
высокая надежность, так как здесь используется всего один подвижный узел;
таким оборудованием не получится пилить под углом;
сложно пилить листовой материал: маленькая точность и травмоопасность.

Устройство станины с поворотным механизмом для УШМ позволяет проводить все вышеописанные операции резки металла, но при этом добавляется функция пиления болгаркой под разными углами. Здесь также присутствует маятниковый узел, и, кроме него, сама опора маятника может поворачиваться, либо поворачивается упор-зажим, который удерживает заготовку. Особенности приспособления:

расширенные возможности обработки металла УШМ;
относительная простота конструкции;
здесь более сложно получить точный перпендикулярный и угловой рез за счет поворотного механизма и необходимости калибровки угла.

Как сделать пусковую кнопку для маятникового станка из УШМ

УШМ работает при нажатии кнопки. Причем, скорость вращения шпинделя зависит напрямую от усилия прижима кнопки. Это означает, что в кнопку встроен регулировочный механизм, работа которого облегчает эксплуатацию инструмента. При эксплуатации УШМ на стационарном станке необходимо продумать пусковую систему, чтобы не приходилось одной рукой держать рукоятку, а второй нажимать на кнопку.

Если инструмент оснащен обычной кнопкой, которая автоматически фиксируется при ее включении, как например, в первом варианте сооружения станка, то здесь не возникает никаких трудностей. Сначала включается инструмента, а затем можно выполнять работы. Однако большинство углошлифовальных машин оснащены кнопками самоотключения, которые необходимо удерживать рукой во время работы. Из этой ситуации есть два выхода:

Воспользоваться стяжками (к примеру, пластиковыми) или хомутами соответствующего диаметра. Ими фиксируется кнопка в нажатом положении. При этом учитывать также необходимо и фиксатор, который отвечает за самовключение инструмента. И фиксатор, и кнопку необходимо стянуть хомутом, стяжкой или прочими подобными материалами. При этом принцип работы устройства будет следующий — при необходимости запуска инструмента, необходимо вилку воткнуть в розетку или сделать переключатель
Переделать пусковую систему — рационально в случае, если инструмент планируется использовать чаще в качестве отрезного станка, чем автономной болгарки. Для этого необходимо вывести провода из УШМ на отдельный переключатель, которым будет происходить включение и отключение инструмента при такой необходимости

Кнопку включения, если она выводится, лучше всего расположить на рукоятке. Самодельный станок не требует больших затрат на его изготовление, что собственно, и является главным его преимуществом.

Простая стойка для болгарки из профильных труб

Список материалов:— пружина для дверей;— квадратные профильные трубы;— две длинные гайки и резьбовой стержень;— уголок для упора;— болты, гайки, шайбы;— два крюка;— краска на ваш вкус.

Процесс изготовления самоделки:

Шаг первый. Нарезаем трубыАвтор нарисовал схему стойки на бумаге и приступил к нарезанию материала. Нам будет нужно нарезать трубы для основания, всего понадобится 8 отрезков. Помимо этого, понадобятся трубы для стойки.

Конечно, работать болгаркой от руки будет тяжеловато, так что все нужно предварительно разметить, в дальнейшем у нас уже не будет проблем с резкой, имея такую станину для болгарки.

Шаг третий. Стойка и шарнирОтрезаем два куска трубы и под прямым углом привариваем к основе, это и будет наша стойка. Предварительно в рубах сверлим отверстие под резьбовой стержень, который будет выступать в качестве оси.

Что касается шарнира, то он у автора «резьбовой», на резьбовой стержень устанавливаем две длинные гайки и свариваем их в одну гайку. Как итог получаем надежный, долговечный шарнир с минимальным люфтом, служить такой шарнир будет также долго, особенно если его смазать. Ну а резьбой стержень крепим к стойкам гайками с шайбами, по одной гайке с каждой стороны трубы. Гайки хорошо бы использовать со стопорными пластиковыми кольцами.

После тщательной настройки и проверки всех углов, раму можно окончательно всю сварить. Автор зачистил сварные швы, в итоге изделие выглядит монолитным.

Шаг пятый. УпорИзготавливаем упор, тут автор использовал кусок уголка. Конечно же, угол упора должен быть регулируемым, для этого автор приварил к основе болт, упор зажимается длинной гайкой сверху.

Самоделка готова, можно испытывать, автор с легкостью и довольно точно режет профильные трубы, теперь есть более широкие перспективы для творчества. Остается покрасить станок, теперь самоделка радует глаз, и не будет ржаветь!

На этом проект завершен, надеюсь, вам самоделка понравилась, и вы нашли для себя полезные мысли. Удачи и творческих вдохновений, если решите повторить подобное. Не забывайте делиться с нами своими идеями и самоделками!

Вариант 1 — простой способ сделать из УШМ отрезной станок

Простой способ изготовления самоделки предусматривает изготовление основания, на котором крепятся неподвижные соединители для подвижной пластины. Итак, более подробно о том, как сделать станок из УШМ:

Берется стальная пластина размером 15х15 см и толщиной не менее 2 мм. Такой большой размер нужен для того, чтобы закрепить ее к верстаку болтовыми соединителями. Если верстак (стол) железный, то основание можно к нему приварить сваркой, поэтому в этом случае можно использовать более короткую пластину 10х10 см
К основанию перпендикулярно приварить две прямоугольные пластины, расположенные на расстоянии друг от друга 5-8 см. Толщина пластин также должна быть не менее 2 мм. Их дина зависит от размеров электроинструмента, но обычно для стационарных станков применяются маленькие или средние болгарки, поэтому длина пластин составляет 8-10 см
У основания пластин проделать прямолинейное отверстие, в которое установлен соединительный болт. Диаметр отверстия 6-8 мм, что не столь принципиально
На следующем этапе понадобится изготовить подвижное основание, к которому будет крепиться болгарка. Для этого понадобится взять стальную пластину длиной не менее 20-30 см, что зависит от размера электроинструмента. Ширина этой станины должна быть чуть меньше расстояния между выступами прямоугольных пластин, приваренных к основанию
С обратной стороны подвижной пластины нужно приварить круглую продолговатую гильзу, в которую будет помещен соединительный болт
К получившейся подвижной пластине необходимо закрепить инструмент, используя для этого хомуты, стяжки и прочие способы. Количество крепежей должно быть более 2, а лучше не менее трех для большей безопасности
Закрепив получившуюся конструкцию к верстаку, можно испытать его работу

Для удобства работы к подвижной планке можно приварить ручку, а также установить пружину автовозврата, которая будет возвращать инструмент в исходное положение, то есть перемещать его вверх. Ниже на фото показана готовая установка для отрезания из болгарки. Как видно на примере, для ее изготовления понадобится минимум усилий и материалов, а в итоге получается стационарное устройство для резки разных материалов.

Это интересно! В завершении понадобится прорезать соответствующего размера полосу в верстаке, в которую будет «заходить» вращающийся круг в патроне инструмента при резке материалов.

При сооружении устройства не забывайте о том, что безопасная эксплуатация зависит от того, как закрепить болгарку. Она должна надежно фиксировать в 2-3 точках, что исключит ее перемещение во время работ, а также «слетание» с подвижной станины. При установке инструмента на подвижную станину, необходимо чтобы положение болгарки было строго под прямым углом, то есть круг должен располагаться строго в вертикальном положении.

Полученное устройство подходит для обработки разных материалов от древесины до прочного камня. При работе инструментом не забывайте использовать защитные очки, перчатки, а также спецодежду. Вместо верстака, можно использовать деревянную или стальную раму, на которой реализовать задумку.

Это интересно! Аналогичные простейшие станины для болгарок изготавливаются в заводских условиях, поэтому при наличии лишних 2-3 тысяч рублей, можно приобрести уже готовое основание, и пользоваться им прямо сегодня. Однако в самостоятельном изготовлении нет никаких трудностей, поэтому решать необходимо в каждом индивидуальном случае самостоятельно, что лучше.

Подведём итог изложенному

Сделать станину с угломером для болгарки несложно. Учитывая то, что изготовление самодельной станины практически не требует финансовых затрат, а в работе с металлом эта вещь очень помогает, можно сказать с уверенностью – сделать её стоит. Тем более что любое дело отвлекает от скучных мыслей, связанных с необходимостью постоянно находиться в доме. Ведь телевизор, скорее всего, уже успел окончательно поднадоесть. А значит, инструменты в руки и за работу!

Очень надеемся, что уважаемый читатель воспользуется сегодняшними советами или возьмёт на вооружение эту инструкцию. Если у вас возникли какие-либо вопросы по теме, редакция Homius с удовольствием ответит на них. Также вы можете оставить комментарий, отзыв о статье или выразить личное мнение, будет ли полезной в работе подобная самоделка.
