Электропроводка своими руками, монтаж электропроводки

Советы по монтажу электрической сети

Сегодня, выполняя ремонт нельзя обойтись без электричества. Эта сфера коммуникаций давно стала нашим удобством, поэтому предлагаем несколько советов, если вы принялись проводить установку электрификации собственноручно.

Совет первый. Обязательно все работы начинайте с проекта. Здесь все точно указано и просчитано. Еще лучше, если схема выполнена заранее безо всякой спешки.

Совет второй. Обязательно соблюдайте стандарты, а также СНИП и ПУЭ. Сегодняшнее оформление жилья, выполняется совсем по-другому, поэтому замеры существенно отличаются от тех, что использовались ранее.

Совет третий. Меняйте электропроводку в квартире или доме целиком. Это убережет вас от бесполезных растрат в дальнейшем, и уж тем более предотвратит аварию.

Совет четвертый. Рекомендуется рассчитывать общее потребление электроприборов, которые находятся в вашем доме, отсюда нужно делать расчет сечения проводников и номиналы защитных устройств.

Совет пятый. Экономить на материалах категорически запрещено. Нельзя предугадать, что преподнесут вам дешевые кабеля и устройства. Поэтому в качестве проводников, лучше приобретать многожильные медные кабеля с усиленной изоляцией.

Прокладка электропроводки в подвесных потолках

Какой тип проводки использовать на даче

Для определения лучшего варианта следует ознакомиться по отдельности с каждым из них. На даче можно использовать открытую и закрытую проводку

Каждый из вариантов имеет свои плюсы и минусы, которые необходимо принять во внимание для окончательного выбора. Также имеются отличия в проведении монтажа

Открытая прокладка

Данный вариант предполагает открытое расположение кабельных линий (КЛ) непосредственно на стенах дачи, в том числе поверх отделочных материалов. Могут использоваться специальные защитные короба, которые изготавливаются в различном окрасе. Это позволит подобрать элементы под цвет дизайна. Главным достоинством открытой проводки является быстрый монтаж. Также имеется возможность беспроблемного устранения возникающих неполадок и установки дополнительных точек питания.

Открытая проводка в кабель-каналах

Открытую проводку рационально использовать на дачах, которые эксплуатируются исключительно в летний период времени.

Скрытая прокладка

Использовать данный вариант электропроводки на дачах с деревянными стенами без отделки невозможно. Закрытая проводка предполагает укладку кабелей в штробы, которые в дальнейшем скрываются под слоем штукатурки. При этом потребуется затратить больше времени и сил, но удастся добиться эстетического вида.

Закрытая укладка проводов сопровождается повышенной безопасностью. Но в случае повреждения отдельных питающих жил понадобиться снимать отделочный слой.

Устройство скрытой электропроводки

Разметка электропроводки

Разметка – это мероприятие, которое производится всегда в первом действии независимо от выбранного способа укладки. В этом действии требуется с помощью мела, маркера или чего-то подобного отметить места будущего расположения электроустановочных изделий (розетки, выключатели, светильники, «напрямую» подключаемые электроприборы), а также места нахождения разветвительных коробок и щита с защитной автоматикой. Затем отмечаются магистральные участки, по разметке которых будут монтироваться проводники (провода, кабеля).

Для того чтобы электропроводка в процессе дальнейшей эксплуатации была максимально безопасной и надёжной, прогрессивным человечеством придуманы специальные нормы, которые следует учесть при разметке электропроводки. Нормы эти прописаны в ГОСТе (ГОСТ Р 50571.15-97, МЭК 364-5-52-93) и их довольно таки много(при желании можно почитать). Можно пользоваться упрощёнными правилами:

1. Крайне нежелательно укладывать в одном коробе, кабель-канале, трубе провода различных сетей (проводка, телефон, компьютерная сеть, ТВ-кабель). Особенно «не дружат» друг с другом антенный и кабель комьютерной сети (LAN-кабель) из-за высокого уровня помех.
2. Не следует монтировать электропроводку вблизи источников тепла, дыма или пара (радиторы и трубы отопления, по дымоходу и т.д.).
3. В идеале возле водопровода, газопровода, отопления проводки не должно быть, но если без этого никак, то её следует защитить, проложив в этих местах в трубах или коробах.
4. Все соединения должны быть доступны для их проверки, испытания и обслуживания, кроме следующих соединений:
   • соединения кабелей в земле;
   • соединения, заполненные компаундом или загерметизированные;
   • соединения холодных концов с нагревательными элементами систем обогрева пола и потолка.

   Проще говоря соединения проводов нужно делать только в разветвительных коробках.

5. Все горизонтальные провода и разветвительные коробки необходимо располагать на расстоянии 10-20 см от потолка строго горизонтально;
6. Разветвительные коробки устанавливать над выключателями или розетками, а кабель, связывающий их, монтировать строго вертикально.

Соблюдение этих правил исключит возможные проблемы в будущем, например, возможность пробоя кабеля гвоздём или сверлом, так как можно будет ясно представлять, где проходит электропроводка. Не лишним будет сфотографировать, то что вы вытворили своими руками.

Работы по разметке значительно могут ускориться, если в вашем инструментарии будет разметочная рулетка с намотанным внутри неё капроновым шнуром, пропитанным красителем. При помощи друга или подруги шнур натягивается между двумя точками, затем, оттянув шнур от стены, его резко отпускают. В результате на стене отбивается красителем ровная линия. После разметки можно приступать к монтажным работам.

Делаем разводку

Проводка может быть двух типов – наружная или скрытая. Сегодня практически повсеместно используют скрытую проводку, которую укладывают в вырезанные по стенам и потолку штробы. Наружная проводка применяется там, где каналы проложить не удается – в деревянных домах, конструкциях из оцилиндрованного бревна, бруса, по полу и пр.

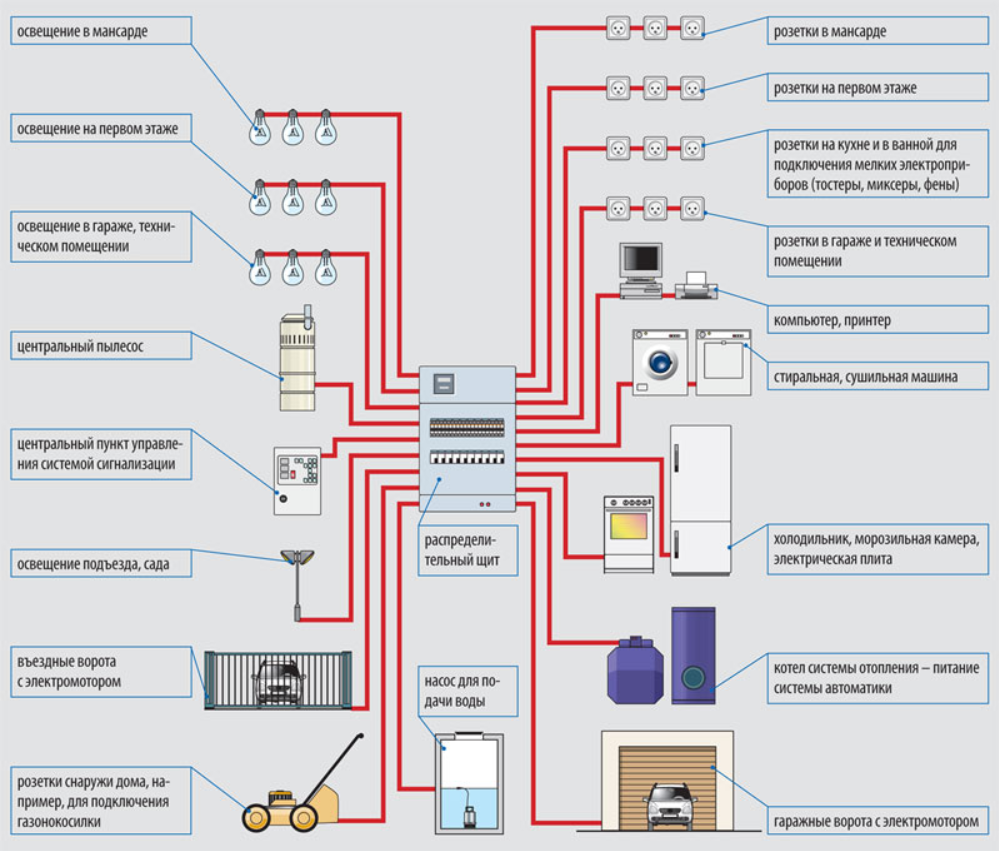

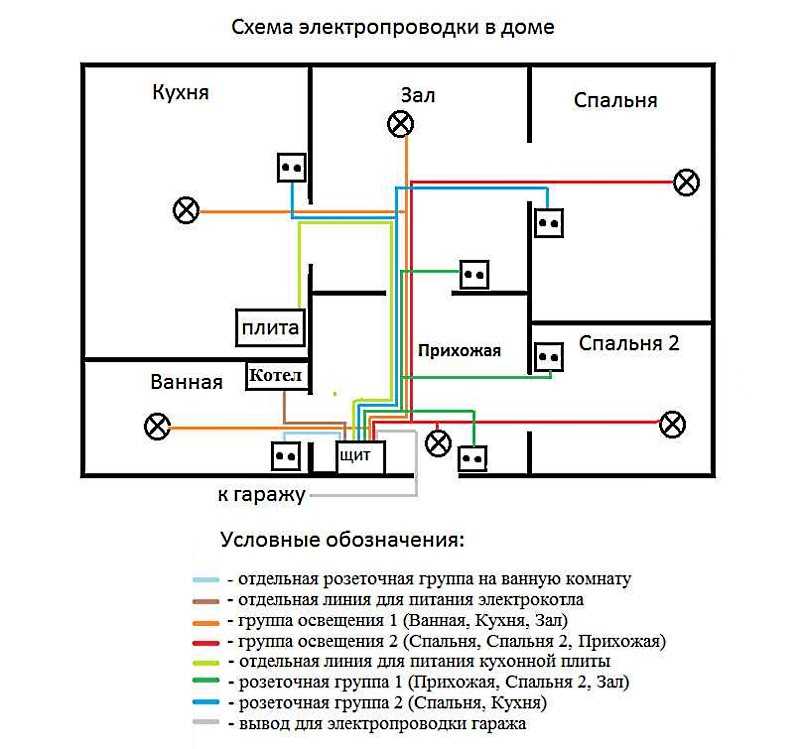

Рисуя схемы электропроводки в частном доме своими руками, обязательно учитывайте, что СНиП требует делать покомнатную разводку. Более того, нужно рассоединять линии розеток и освещения. Такое решение более затратно, чем “круговые” схемы, но оно безопасно и позволяет включать в сеть мощные потребители без риска выхода остальных приборов из строя. К тому же покомнатная разводка позволяет проводить ремонт в одном помещении, отключив его, тогда как в остальных будет электричество.

Разделение сетей по классам позволяет использовать кабеля и автоматы нужной мощности. К примеру, для освещения используется провод на 1.5 квадрата и автомат на 16А. Этого вполне достаточно для подключения нескольких источников освещения и даже мощной центральной люстры. Для розеток используют кабель на 2.5 квадрата и автомат на 25 ампер. Суммарная мощность на одну линию не должна превышать 4,5 кВт (например, микроволновка, вытяжка и электрочайник, включенные в одну розетку или линию “едят” 800+300+1300 Вт или 2,4 кВт). Если вы планируете подключать мощные потребители (к примеру, бойлер на 3-4 кВт, стиралку, электрокотел, духовой шкаф), то тяните к ним отдельные линии.

Нормативы прокладки кабелей

Линия подходит к электрическому щитку, на каждую устанавливается отдельный автомат согласно мощности. На входе ставится общий автомат (можно использовать на 32 или 40А).

Монтаж скрытой несменяемой электропроводки своими руками

Скрытая несменяемая электропроводка, пожалуй, самая популярная при обустройстве электросетей в жилом строительстве. Проще говоря, это электропроводка под штукатурку, применяется обычно в домах с кирпичными, бетонными стенами, а также со стенами из ячеистых блоков.

Набор инструмента для монтажа электропроводки:

1. электроперфоратор;
2. набор свёрел;
3. кольцевые свёрла (сверла-коронки) для высверливания отверстий под монтажные и распределительные коробки;
4. молоток;
5. набор отвёрток;
6. нож;
7. плоскогубцы;
8. бокорезы (кусачки);
9. индикаторная отвёртка;
10. мультиметр или авометр (в крайнем случае можно обойтись батарейкой на 4,5В и лампочкой от фонарика на 2,5В или 3,5В).

В точках расположения монтажных и разветвительных коробок при помощи электроперфоратора и кольцевого сверла (свёрло-коронка) с победитовыми вставками высверлите посадочные места по диаметру монтажных и разветвительных коробок (самые распространённые 70мм и 80мм), а в местах входа кабеля в монтажные и разветвительные коробки выбейте дополнительное углубление. При сверлении будет лучше поливать водичкой зону сверления: пыли меньше и сверло прослужит дольше. В точках прохода проводников сквозь стену высверлите в них сквозные отверстия уже спиральным сверлом. Для ящика учёта, в месте его будущего расположения, выдолбите нишу (тут придётся попотеть).

Далее, при необходимости, в местах монтажа кабеля в стеновом материале выпиливаются штробы при помощи угловой шлифмашинки (болгарки) и отрезного круга по камню или штробореза. Если использовать болгарку или штроборез без пылесоса, то будет ну очень много пыли. В таком случае лучше использовать перфоратор с зубилом-штробером

Пыли будет гораздо меньше, но края штроб будут не совсем ровные, что при монтаже под штукатурку не столь важно

Т.к. здоровье это самое дорогое, то при выполнении данных работ просто необходимо использовать следующие защитные средства:

• очки;
• противопылевая маска или респиратор;
• наушники или беруши.

Монтаж проводки (кабеля, провода)

Укладку кабеля или провода необходимо проводить, двигаясь от щита автоматической защиты к разветвительным, монтажным коробкам электрофурнитуры и выходам на светильники. Что бы не запутаться, монтаж надо выполнять погруппно. Только после полного завершения одной группы переходите к следующей.

Кабель нужно крепить к стене при помощи специальных крепёжных элементов через каждые 30 — 40 см и дополнительно в местах изгиба или входа в монтажные и разветвительные коробки (1-1,5 см). Для крепления кабеля также можно применить обрезки провода, загибая их петлёй вокруг кабеля и прибив к стене гвоздём. Ещё одним способом крепления могут быть нарезанные полоски жести, прибитые к стене. Уложенный кабель обжимается этими полосками «в замок» при помощи плоскогубцев. При укладывании кабеля в штробу или относительно малых объёмах работ можно замазывать или приклеивать кабель на гипсовый клеящий состав. Закреплённый отрезок кабеля обрежьте с учётом запаса для монтажа электрофурнитуры с одной стороны, и скручивания проводов в разветвительной коробке с другой (15-20 см).

Установка монтажных и разветвительных коробок, ящика учёта.

Данная работа может выполняться как до проведения штукатурных работ, так и после. Выполнять установку и распайку (скручивание проводов) в монтажных и разветвительных коробках до штукатурных работ значительно легче, так как остаётся возможность визуально проследить каждый провод. Устанавливать коробки, точнее приклеивать, лучше всего на гипсовый состав, но подойдут и цементные, например, для керамической плитки.

В очищенное от пыли и смоченное водой посадочное место заложите раствор. Затем в монтажную коробку заведите провода, и с усилием вдавите её в посадочное место, вытесняя при этом клеевой состав. Также поступите с разветвительными коробками. Если установка производится до штукатурных работ, то коробки должны выступать из стены на толщину слоя будущей штукатурки. Каждую монтажную коробку или группу коробок, собранных в блок, следует выровнять по горизонтали и вертикали. Иначе все ваши выключатели и розетки будут кривыми и косыми. Пустой ящик учёта установите в подготовленную нишу, заведите в него вводной кабель и провода групп электропроводки. При помощи анкеров закрепите ящик в нише, а щели между ним и стеной замажьте клеевым составом.

Особенности монтажа розеток без разветвительных коробок

От автомата в распределительном щите провод розеточной группы прокладывается в общей штробе с кабелями других групп. В местах ответвления он не заводится в распределительные коробки, уходит по своему маршруту в отдельно проложенной штробе. В подрозетниках, делается петля длинной в 15 см. эта часть кабеля предназначена для разделки и подключения к контактам. Это отработанная методика укладки кабеля, далее можно выделить несколько методов разделки кабеля и подключения к контактной группе розеток.

Монтаж проводки с обрывом линии

Для подключения проводов к клемам петля перекусывается в середине, снимается внешняя оболочка с кабеля на 10 — 15 см, кончики всех проводов зачищаются на 1-1,5 см от изоляции. Оголенные концы крепятся на контакты в соответствии с назначением по цветам.

• Синий провод — на контакт нейтрали;
• Красный коричневый или черный на контакт фазы;
• Желто – зеленый на клему заземления.

На каждом контакте зажаты два провода приходящий от РЩ и уходящий на следующую розетку.Все бы было хорошо, если бы не противоречия с пунктом 1.7.144 ПУЭ (Правила устройства электроустановок). Провод заземления, обозначаемый РЕ должен крепиться отдельной клемой от каждого потребителя (розетки с включенным бытовым прибором). Желто – зеленый проводник должен быть цельным по всей длине, от распределительного щита, до розетки. Допускаются неразборные соединения в распределительных коробках в виде сварки, пайки, или опрессовки специальными гильзами. В нашем случае разделительных коробок нет, поэтому такой метод по отношению к РЕ проводу не соответствует требованиям руководящих документов по монтажу электропроводки. Некоторые электрики этим пренебрегают, это является большой ошибкой. Соединенные между розетками отрезки заземляющего провода, могут потерять надежный контакт. Этому способствует длительная нагрузка с большими токами, утюг или электрообогреватель, фен и другие бытовые приборы. При нагревании металлические элементы на контактах расширяются, после отключения нагрузки остывают, со временем это приводит к ослаблению болтового соединения контактной группы. Болты на контактах надо периодически подтягивать, в противном случае это может привести к возгоранию.

В случае с РЕ проводником опасность повышается в двойне, он является важнейшим элементом в цепи защиты людей, УЗО (устройство защиты от прикосновения) исключает поражение током, мгновенно отключает сеть. Если в цепи на одной из розеток провод заземления не будет иметь надежного контакта, эта розетка и все последующие останутся без защиты. Возникнет угроза прохождения тока на корпус бытовых приборов подключенных к розеткам, защита при этом не сработает, прикосновение к металлическим частям бытовой техники приведет к поражению электрическим током. Поэтому электромонтажники, которые применяют такой метод подключения, берут на свою совесть большую ответственность.

Этот недостаток не означает отрицание такого способа подключения, надо на каждой розетке сложить оголенные концы желто-зеленых проводов, добавить третий отрезок 4-5 см, сделать скрутку. Одеть на соединение медную гильзу соответствующего размера, и опрессовать. Оставшейся кончик третьего провода зачистить и закрепить на заземляющую клему розетки. Гильзу заизолируйте, соединение будет надежным, неразборным, что соответствует всем требованиям.

Защита электрических проводов и кабелей в электросети

Основная часть бытовых электроприборов, да и всех энергоприемников работают от переменного тока напряжением 220 или 380 вольт. Все функционирование электропроводки основывается на трех проводах: фазном, нулевом рабочем проводе и проводе заземления. Эти провода функционально неразрывны друг от друга в системах электропитания, но вместе с тем на всем протяжении электропроводки они должны быть полностью изолированы друг от друга. Фазный провод, нулевой провод и провод заземления должны быть изолированы не только друг от друга, но и от любой возможности прикосновения к ним.

Нарушение изоляции токоведущих проводов и возможность прикосновения к ним относятся к аварийному режиму работы электрической сети. Чтобы защитить человека, от поражения электрическим током и саму электрическую сеть, существует много устройств защиты. Все устройства защиты разработаны для защиты от определенной неисправности электросети. В наших домах, как правило, защита электропроводки выполнена автоматическими выключателями (автоматы защиты).

Автомат защиты — это электромеханическое устройство, которое обеспечивает протекание тока в нормальном режиме и автоматическом отключении тока (напряжения) при аварийных ситуациях: коротком замыкании и перегрузке.
Кроме защиты от аварийных ситуаций, автоматы защиты служат для оперативного выключения и включения питания для электрических сетей. Автоматы защиты — это еще и выключатели отдельных линий электрической сети или электрической сети в целом.

При перегрузке или коротком замыкании автоматы защиты отключают (обесточивают) электрическую сеть в которой они установлены. Для этого в них встроены специальные устройства-расцепители. От перегрузки защищает тепловой расцепитесь. От короткого замыкания — электромагнитный расцепитесь.

В чем преимущества способа открытого монтажа

Скорее всего вы не раз встречали варианты монтажа открытой электропроводки в больших торговых центрах, супермаркетах, в хозяйственных дачных постройках или гаражах.

Не часто в своих уютных домах, люди решаются на монтаж открытой электропроводки. И как ни странно, напрасно.

Открытая электропроводка, может не только быть практичнее, экономичнее и легче в процессе монтажа, но и стильной с точки зрения интерьера.

Всё что необходимо для этого лишь собственные усилия, безопасный инструмент, желание и качественный, а главное безопасный, материал.

Плюсы монтажа открытой электропроводки:

1. Небольшое количество девайсов и используемого материала, по сравнению с тем, что понадобиться при проведении скрытой электропроводки.
2. Вы всегда можете без особых усилий провести необходимую розетку или вывести новую группу проводов для любой потребности
   Простой монтаж, не требующий сложных специальных умений.
3. Ремонт и обслуживание кабеля не испортит декор или отделку ваших стен.

Помимо плюсов, конечно же, есть и свои небольшие минусы. А скорее лишь то, что следует заранее предусмотреть.

Ввиду того, что открытая электропроводка проходит по внешней поверхности, например, стене, а не внутри ее, существует повышенный риск физических повреждений, что соответственно уменьшает срок службы кабеля.

Помимо опасности для самой открытой электропроводки, не малые риски и для тех, кто живет в помещении.

К сожалению, маленькие дети, а уж тем более домашние любимцы, вовсе не осознают того, что открытая проводка – не игрушка и легко может стать источником угрозы.

Также, есть риск возникновения пожара, если неправильно уложить открытую проводку.

Чтобы избежать этих и других возможных рисков при открытом монтаже, всегда следуйте инструкции и рекомендации специалистов.

Например, не проводить открытый монтаж электропроводки на кухне таким образом, что на трассы или в сами розетки могли бы попасть вода или жар от плиты и духового шкафа.

Заметьте, все приводимые в этой статье, виды открытого монтажа действительно сделают ваш дом более безопасным.

Ведь все варианты, будь то кабель – канал, гофра или плинтус, изолируют провод от внешнего влияния и излишнего внимания в вашем доме, в том числе и любознательных детей.

Самое главное при любом открытом монтаже, это обеспечение безопасности и максимально снизить риск возгорания, во избежание пожара и других плачевных последствий.

Поэтому, внимательно изучите инструкцию и все рекомендации. И используйте современные электрические изделия и средства для открытого монтажа, которые не будут поддерживать процесс горения.

Порядок монтажа электропроводки пошагово

В этой главе будет рассмотрен вопрос о том, как правильно следует прокладывать провода при проведении всего комплекса электромонтажных работ. Как правило, монтаж электропроводки начинается с подготовки имеющихся в доме помещений к ее прокладке.

Монтаж скрытой электропроводки на видео

Подробно о монтаже электропроводки в квартире

Монтаж электропроводки своими руками. Подробная инструкция по замене проводки в панельном доме

Монтаж скрытой проводки в частном доме с использованием современного оборудования.

Как провести скрытую электропроводку. Видеоинструкция

При выборе следует ориентироваться на основные положения ПУЭ, в которых оговариваются возможности применения того или иного варианта. Так, п.7.1.39 этого документа накладывает ограничения в плане применения открытой прокладки кабеля в местах где готовится пища (на кухне, в частности). Для этих целей в этой части помещения должен монтироваться скрытый в толще стен жгут с проводниками.

На всех остальных участках кухонного пространства допускается применять тот же способ прокладки проводки, что и во всех других жилых помещениях. Исключение составляют особые комнаты с повышенной влажностью воздуха (ванны, душевые и им подобные).

Общий порядок монтажа описывается следующей последовательностью действий:

1. Сначала согласно подготовленной монтажной схеме на стенах комнат делается разметка трассы прохождения кабеля или жгута (в зависимости от выбранного способа прокладки).
2. При скрытом способе на размеченных участках проводится штробление канавок, для чего используются либо болгарка, либо специальный инструмент – штроборез.
3. Затем в штробы укладываются отрезки проводного жгута или заранее отмеренного по длине кабеля ВВГ, концы которого на конечных участках разделаны и выведены наружу.
4. При заделывании мест соединения проводов с клеммами электроустановочных изделий традиционно применяются специальные изолирующие средства (изолента, например).
5. После того, как проводники зафиксированы в канавках специальными скобками или алебастром можно переходить к заделке штроб под электропроводку.
6. Для этого используется заранее подготовленная отделочная штукатурка.

Устройство штроб (канавок) для укладки и крепления электропроводки

Для крепления кабеля существует множество различных крепежных изделий, внешний вид которых представлен ниже.

Хомут-стяжка, универсальный крепежный элемент для фиксации проводников

Стяжка предназначена для крепления кабеля на бетонных и кирпичных основаниях

Скоба металлическая для крепления кабеля

Скоба пластиковая для крепления кабеля

Изолятор электрический для крепления ретро проводки

Дюбель стяжка для крепления проводниковой или кабельной продукции

Дюбель-хомут для крепления плоского и круглого кабеля

Самодельный крепеж из стальной ленты

Самодельный крепеж из кусков провода

Клипсы-пластиковые для крепления круглого кабеля или гофрированной трубы

Пластиковый кабель-канал

По завершении работы с проводами (кабелем) можно переходить к монтажу электроустановочных изделий (распределительных коробок, выключателей и розеток)

При их установке важно строго следовать монтажной схеме, в которой четко отражено их взаимное расположение.Перед тем как установить распределительную коробку, например, важно проследить, чтобы она располагалась строго над розеткой и по возможности ближе к осветительному прибору (люстре). Если все делать правильно (согласно монтажной схеме) вопросов о том для чего нужна распределительная коробка, как правило, не возникает. Установка подрозетников и штробление стен на видео

Установка подрозетников и штробление стен на видео

Установка подрозетников в бетонной/кирпичной/газобетонной стене. Обзор коронок.

Штробление стен

Кроме того, в этих комнатах обязательна установка УЗО. По завершении монтажа всех электроустановочных изделий останется только подключить их к ранее выведенным концам жгутов или кабельных разделок.

Сборка схемы электропроводки и соединение проводов на видео

Электромонтаж. Часть 1 – Схемы проводки для “Чайников”

Электромонтаж. Часть 2 – Способы соединения проводников

Электромонтаж. Часть 3 – Сварка проводников

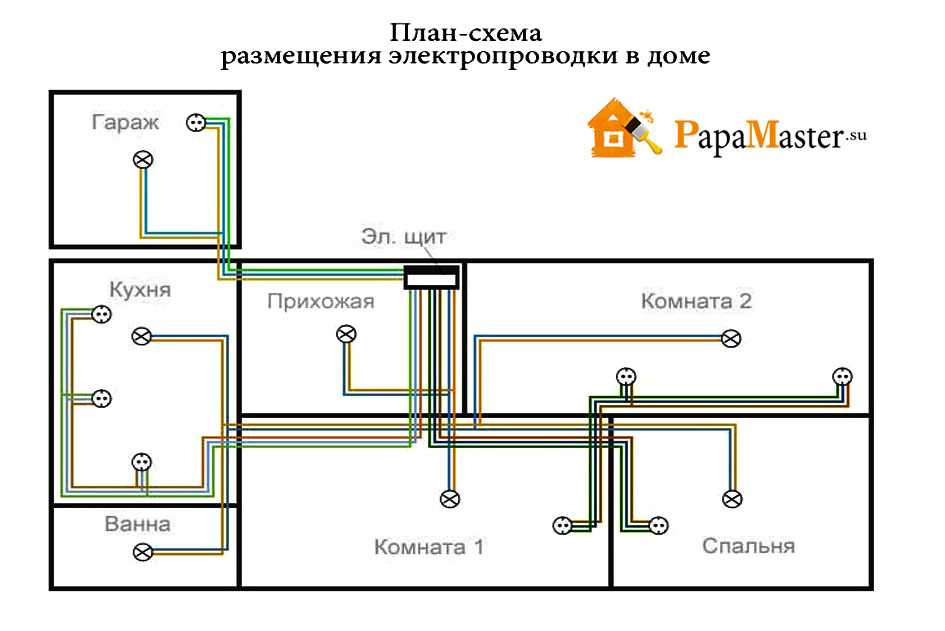

План электропроводки

Допустим, у вас имеется квартира в новостройке, в которой перед заселением еще предстоит сделать ремонт.

• Обычно ремонт состоит из нескольких этапов:
• перепланировка (если необходимо);
• сантехнические работы;
• предмонтаж трасс кондиционирования;
• строительные работы – штукатурка, монтаж потолков;
• установка сантехнических изделий – умывальников, душевых кабин, унитазов;
• разводка электричества;
• установка дверей, напольных покрытий;
• поклейка обоев, покраска;
• монтаж электроустановочных изделий – розеток, выключателей, а также светильников.

Электрика в квартире обычно делается в первую очередь. Перед началом электромонтажных работ желательно иметь план электропроводки. В самом простом варианте он может быть выполнен от руки на листе бумаги.

Рисуем план электропроводки

Итак, вы посоветовались с домочадцами и определились. Теперь предстоит все идеи и планы перенести на бумагу. Рисуем план вашего помещения. Как это сделать? Давайте в качестве наглядного примера возьмем стандартную однокомнатную квартиру.

1. Для выполнения схемы нам понадобиться:
2. тетрадный лист;
3. линейка;
4. ручка;
5. цветные карандаши или фломастеры.

На схеме указываем расположение стен и дверных проемов. Конкретных размеров не требуется, нужна только общая картина.

Пример плана электропроводки в квартире

• На схеме следует отобразить максимально подробно следующие элементы:
• Розетки.
  Они могут располагаться в любом удобном месте, но не менее чем за 15–20 см от дверных и оконных проемов, а также отступив от тепло-, газопроводов – 40 см. Что касается количества, то на каждые 6 м2 площади принято устанавливать по одной розетке.
• Осветительные приборы.
  Стандартные планировки рассчитаны на один большой светильник в центре потолка. Но вы можете при желании сделать дополнительные источники света (точечные светильники, бра, ночники), предусмотрев под них проводку.
• Выключатели.
  Обычно их монтируют с правой стороны от дверного проема и на расстоянии 60 или 150 см от пола.
• Пути прокладки кабелей.
  Указывая их на своем чертеже, помните, что проводка должна идти строго вертикально либо горизонтально. Никакие зигзаги не допускаются. Если планируется укладка проводов внутри стен, то следует отступать от перекрытий и проемов 15–20 см.
• Распределительные коробки.
  Их также нужно отобразить на плане, потому что в них производятся все основные соединения кабелей. На каждое ответвление от основной линии ставится коробка, но не больше одной на комнату.
• Распределительный щиток.
  Обычно силовые шкафы устанавливаются за пределами квартиры в общем коридоре. Но некоторые планировки рассчитаны на внутреннее размещение щитка, в этом случае задача немного упростится.

Размечаем

Так или иначе, между составлением плана и началом черновых работ предстоит процедура под названием «разметка».

Говоря научным языком, разметкой называется операция нанесения на поверхность заготовки линий (рисок), определяющих согласно чертежу контуры детали или места, подлежащих обработке.

На начальных этапах работ по разводке электричества в помещении разметка производится следующим образом:

• в первую очередь на стены наносятся точки расположения розеток и выключателей, а также места выводов кабелей под бытовую технику;
• далее намечаются линии, по которым будет производиться штробление стен;
• определяются места для распределительных коробок;
• выбирается место, где будет установлен квартирный электрощит;
• после этого размечаются маршруты кабельных трасс от распределительного электрощита до конкретной электроточки.

В большинстве случаев изменения в схеме электропроводки квартиры проще произвести на начальном этапе работ, а именно на этапе разметки. В таком случае будут сэкономлены время и финансовые ресурсы, поскольку возможные изменения повлекут за собой дополнительные расходы.

Подготовка к укладке проводки

Самому процессу проводки должны предшествовать подготовительные работы.

Схема скрытой проводки

Прежде всего составляем схему скрытой проводки, соблюдая правила электромонтажных работ. Ее следует хранить, это очень поможет при поиске  проводки в случае ее ремонта.  Схема включает:

• места, по которым будут прокладываться провода;
• линии силовые и нагрузочные осветительные;
• места нахождения розеток, выключателей, распределительных коробок  и подключение их к общей разводке.

Составляется схема таким образом:

• вычерчивается план квартиры или дома в масштабе;
• наносятся путем использования общепринятых обозначений, все электроточки, которые желаете иметь в помещениях. Обозначаются линиями пути прокладки проводки. Указывается расстояние потолок — кабель или пол-кабель.

Способы соединения и типы разводки

Теперь немного необходимой  теории. Составляя схему, следует решить, какой способ соединения будет использован. Соединения бывают:

• параллельными, т.е. существует 2 узла не соединенных друг с другом. При выходе из строя одного из осветительных элементов, цепь не разрывается, т.к. у тока остается обходной путь;
• последовательными. Это, как в елочной гирлянде, когда узлы отсутствуют, а элементы расположены цепочкой. При перегорании одного элемента, остальные тоже гаснут.

Существует 3 основных типа разводки электропроводов:

• европейский, он же бескоробочный, он же «звезда». Здесь к каждой розетке и к каждой отдельной лампочке от квартирного щитка подходит свой кабель. Каждая электроточка контролируется, а в распредкоробках отпадает необходимость. Такая проводка наиболее безопасна, но расход провода большой, а монтаж занимает много времени. Кроме того, щиток нужен большой, установка его сложнее, а следовательно и стоимость проводки возрастет;
• что-то наподобие первого, но более экономный  и называется «шлейф» . В схеме может присутствовать коробка для скрытой проводки. Вот как эта разводка выглядит:

в распредкоробках. Это тип, когда-то используемый советскими электриками и наиболее встречаемый до сих пор. Выбирают его из-за экономичности и простоты. Щиток располагается на лестничной площадке, а от него идет кабель на каждую квартиру.

Кстати: вышеперечисленные типы в чистом виде почти не встречаются. Чаще всего проводку выполняют по смешанному типу.

Правила монтажа

У каждого свой подход к работе, но есть правила, соблюдение которых обязательно:

• трасса прокладки проводов должна быть исключительно вертикальной или горизонтальной. Углы только прямые;
• под потолком провод прокладывается на расстоянии не менее 150 мм от него. Аналогично и от пола;
• между углами, оконными рамами, косяками дверными и проводом расстояние минимум 100 мм;
• между отопительными трубами и проводом необходим зазор минимум 30 мм;
• пересекать провода крайне нежелательно, а если без этого не обойтись, то соблюдайте хотя бы минимальное расстояние между проводами — 0,3 см;
• упростит задачу одинаковое местоположение розеток, выключателей по высоте. Обычно выключатель располагается на высоте 0,8 м и находится слева от дверного проема, а розетка — 0,3 м. При этом питание к розетке подводят снизу, а к выключателю — сверху;
• проводник, выходящий из электроточки, должен быть длиной около 200 мм. Входящие в точку жилы изолируются.

Инструмент для монтажа скрытой проводки

Без специального инструмента монтаж скрытой проводки затруднителен. Поэтому:

Для продалбливания пазов необходимо иметь хотя бы один из 3-х инструментов:

• шроборез;
• болгарку;
• перфоратор.

Кроме того запасаемся:

• карандашом;
• уровнем;
• молотком;
• зубилом;
• алмазной коробкой.

Материал

Необходимо подготовить:

• гофру;
• провода разных сечений. Например: подвода к розеткам — 2,5, а  к осветительным приборам — 1,5 мм квадратных;
• подрозетники;
• изоленту;
• распределительные коробки;
• дюбель-хомуты ( (UW) .

Область применения проходных переключателей

Монтаж и подключение проходного выключателя будет полезно при управлении системами освещения в следующих случаях:

• при наличии больших коридоров или проходных комнат;
• при управлении осветительными приборами при входе в комнату и непосредственно возле кровати;
• при монтаже освещения в больших промышленных и индустриальных зданиях;
• при необходимости управлять освещением в соседней комнате;
• при наличии лестниц, соединяющих несколько этажей (в большинстве случаев в коттеджных помещениях) и так далее.

Рассмотрим более детально каковы требования к монтажу электрофурнитуры, основные правила установки и какова схема расключения проходного выключателя.
