30+ лайфхаков для гаража своими руками (+ для мастерской)

Нормирование сварочной работы. В чем оно заключается

Сварка с применением аргона – основной метод сварки при работе с изделиями из нержавеющей стали. Защита газом сварной зоны и электрода помогает избежать многих сложностей, связанных с особенностями этого металла. А сам процесс работы имеет некоторые правила, несоблюдение которых способно привести к значительному снижению качества сварного шва.

Медь – это довольно распространенный металл, применяемый для изготовления самых разных изделий. Для соединения медных деталей в единое целое часто применяют газовую сварку. Но для того чтобы сварной шов получился действительно качественным и прочным, в процессе сварки необходимо учитывать некоторые особенности меди и правила ее сварки.

Алюминий — один из самых распространенных металлов для создания легких металлоконструкций. Но при сварке алюминия возникает целый ряд сложностей, справиться с которыми может только сварщик, имеющий достаточный опыт работы. А самым распространенным методом сварки алюминия является сварка в среде защитных газов, то есть с помощью аргона.

stalevarim.ru

Лайфхаки для автомастерской

Приспособления для размещения и хранения инструментов облегчают жизнь и восстанавливают порядок

Удачным вариантом является установка дистанционного управления на вентилятор, чтобы не приходить в душный гараж. В помещении всегда трудно дотянуться до выключателя так, чтобы не завалить коробку, ящик или стоящую лопату. В гараже делают несколько тумблеров, соединенных параллельно, чтобы включать свет из разных мест.

Самодельный органайзер для хранения гаечных ключей

Шкатулка будет полезной и оживит пространство гаража интересным видом.

Для изготовления готовят:

• доски толщиной 15 – 20 мм;
• клеевой состав по дереву;
• саморезы 30 – 35 мм;
• морилку, лак для дерева;
• старый ремень для ручки.

Доски очищают, стараясь не повредить волокна, ножовкой отпиливают нужный размер. Чаще такие ящики делают прямоугольной формы, но можно запроектировать квадратную, многоугольную коробку. Дно со стенами соединяют методом паз-выступ, стыки промазывают клеем, внутри предусматривают перегородки.

Ждут высыхания, затем покрывают морилкой и лаком. Соединения дополнительно прокручивают саморезами, пряча шляпки в тело древесины. Ремень нужной длины нужно закрепить к ящику степлером.

Складывающийся стол

Отличный вариант самоделки своими руками в гараж – стол со складывающейся столешницей. Лучше всего делать столешницу навесной конфигурации. Это идеальное решение для компактного помещения. Стол можно использовать в качестве рабочего места.

Для изготовления нужны такие материалы:

• ДСП;
• петли для мебели;
• крепёжные элементы для древесины;
• фурнитура;
• бруски дерева;
• крепёжные анкеры.

Подобного рода самоделки для гаража своими руками изготавливаются в несколько этапов (размеры и форму стоит подбирать под свои потребности и помещение):

1. Выполнить сквозные отверстия в бруске, и прикрепить его к стене анкерами.
2. Разметить и сделать отверстия в будущей столешнице и точках монтажа уголков.
3. Прикрепить столешницу к бруску петлями.
4. Установить держатель столешницы в закрытом положении. Для этого подойдёт крючок, шпингалет или простейший замок.
5. Смонтировать опоры на петли. Устанавливать нужно так, чтобы они прилегали к столешнице при складывании стола.

Эстакада для ремонта автомобиля

В полезные самоделки для гаража своими руками обязательно стоит включить эстакаду для ремонта транспортных средств.

Для сооружения эстакады рекомендуется сначала сделать чертежи, в которых учесть размер помещения и габариты автомобиля. К длине машины следует добавить 1 м для лучшей устойчивости и обеспечения безопасности. Ширина трапа должна быть не менее 40 см, высота опор – порядка 80 см.

Изготовление специальной полки под отвертки

Возьмите доску или фанеру с толщиной 15 мм. Материал хорошенько ошкурьте, чтобы от прикосновения к нему не оставалось. Далее просверлите один или несколько рядов отверстий разного диаметра. Если ширина доски позволяет, некоторые отверстия делайте крупными. Они подойдут стамеска, ручкам молотков.

Аккумуляторы и батарейки

Для хранения инструментов на аккумуляторах, зарядок и запасных батареек к ним стоит сделать ящик с поперечной полочкой. Выполните пропилы разного формата в нижней части ящика и вставляйте в него электроинструмент, а поперечную полочку, крышку ящика используйте как обычные полки.

Рукомойник из подручных материалов

Стильный рукомойник из старой покрышки

Приспособление пополнит список самоделок для гаража своими руками. Понадобятся остатки листовой фанеры, пластиковая прочная канистра 10 л, кран водопроводный, гайка, штуцер, мыльница. Берут наждак, клей ПВА.

Процесс изготовления:

• из фанеры вырезают детали ящика, первыми соединяют заднюю часть с дном, используют клей и гвозди;
• на дне размечают отверстие для крана, сверлят;
• присоединяют боковые части;
• на канистру внизу приклеивают гайку, в нее крепят кран, делают отверстие под него;
• проверяю установку полной канистры в теле ящика.

Способы монтажа несущих конструкций

При монтаже несущих конструкций состыковка элементов выполняется двумя способами:

С помощью сварки. Соединение элементов сваркой отличаются прочностью и долговечностью

Особенно это важно в тех местах, где на соединение оказывается большое давление.

С помощью болтов. Такое соединение более выгодно, так как не у всех найдется сварочный аппарат

Болтами могут соединяться элементы теплиц, навесов и стеллажей.

Несущие части, на которые планируется большая нагрузка, лучше выполнять с использованием двутавров или швеллеров. Эти элементы не так красивы, но имеют высокую прочность по сравнению с профильной трубой.

Трубогиб для мебельных каркасов из круглых труб

В мебельном производстве, при изготовлении каркасов стульев, кроватей, медицинских тележек, колясок, каталок и другой медицинской мебели, очень часто используются круглые трубы.

В этом случае необходимы 3-х координатные станки, которые кроме угла гиба, линейного выдвижения в точку начала гиба, программируются и по углу поворота трубы в пространстве.

Трубогибы для мебельных труб,  производства БМК:

• Дорновый, 3-х координатный программируемый ручной трубогиб CM-30/3 PARTNER;
• Полуавтоматические дорновые 3-х координатные программируемые трубогибы CE-30/3 PARTNER и CE-51 MASTER;
• Дорновые, 3-х координатные трубогибочные автоматы CE-30 PARTNER.3X и СE-51 MASTER.3X;

https://youtube.com/watch?v=rAFDPuCJf7c

Наличие дорна обеспечивает отличное качество гиба. Кроме того, дорн позволяет использовать тонкостенные трубы, жесткости которых достаточно для длительного использования мебели, а цена труб значительно ниже. Учитывая, что трубы продаются в килограммах, естественно тонкостенной трубы в метрах будет больше, а следовательно мебельных каркасов, стульев и другой мебели можно изготавливать больше.

Рассчитать, сколько будет весить один погонный метр трубы можно по формулам:

Для стальных труб, изготавливаемых по ГОСТ8734-75 и ГОСТ8732-78

A=0.02466148*S*(Dн-S), грамм

Для нержавеющих труб, изготавливаемых по ГОСТ9941-81 и ГОСТ9940-81

А=1,08*S / (0,08+S/D), грамм

где A – вес одного погонного метра трубы, граммDн — наружный диаметр трубы, ммS – толщина стенки труб, мм0,02466148 / 1,08 / 0,08 – переводные коэффициенты

Соответственно, зная длину заготовок, можно легко рассчитать требуемое количество труб и сравнить их вес и стоимость, после чего выбрать трубы оптимального типоразмера.

Трубогибочные станки серии Partner и серии Master отлично работают с тонкостенными трубами из стали, алюминия, меди, а так же титана.

Особенности изготовления круглых сидений стульев на трубогибах.

Часто сидения стульев, барных стоек делаются из колец, которые легче всего изготовить из прямой трубы, завитой в спираль с прилеганием витка к витку. Затем спираль разрезается на кольца. которые свариваются любым видом сварки. Такая методика изготовления колец получила широкое распространение при использовании трубогибов (профилегибов) 3-х роликовой (вальцевой) гибки моделей 3RE-60 (БМК-55), 3RE-80 (БМК-55У), 3RE-30 Junior, 3RM-30 Start. Данные станки позволят получить кольцо, либо сектор любого радиуса на любой трубе в рамках технических характеристик трубогибочных станков.

Так, на трубогибочных станках JUNIOR и START минимальный радиус гиба составляет 150 мм, а на трубогибах 3RE-60 (БМК-55) и 3RE-80 (БМК-55У) – 300 мм. Отметим, что на вальцевых станках, имеющих три ведущих ролика, повторяемость и производительность значительно больше. Однако только на трубогибах 3RE-60 (БМК-55) и 3RE-80 (БМК-55У) при больших радиусах гибов необходимость операции поджима трубы и профиля, может исключаться из цикла работы за счет синхронизации скорости вращения гибочных роликов. Эта операция выполняется всего один раз в начале рабочей смены, благодаря тому, что на всез 3-х гибочных роликах согласлваны угловые скорости вращения роликов и линейные скорости подачи изгибаемой трубы (профиля).

Имея на своем мебельном производстве дорновые и вальцевые трубогибы производства Балтийской Машиностроительной Компании (ООО «БМК») Вы сможете реализовать любые планы по изготовлению каркасной мебели.

Выбор и закладка фундамента

Тут можно выбрать несколько вариантов основания от деревянных шпал, до ростверка из винтовых свай.

Перед изготовлением фундамента, по всем сторонам устанавливаются анкера для крепежа профильных комплектующих. Когда бетонная смесь застывает к анкерам можно приваривать профили 4х2 см, которые станут надежным основанием для установки будущего каркаса теплицы.

Обычный ленточный фундамент тоже можно использовать для строения, он повысит надежность строения и ее долговечность.

Видео – установка фундамента

Процесс закладки фундамента своими руками предполагает большой вклад физического труда, наличие свободного времени и точности, которая должна соблюдаться в каждом действии.

Поэтому рекомендуется перед началом строительства заняться изготовлением чертежа будущей конструкции, с указанием всех размеров, от которых не следует отклоняться, во избежание неприятных последствий при последующей эксплуатации.

В случае наличия такого участка рекомендуется очертить на нем контур создаваемой конструкции с учетом всех размеров и по этому лекалу осуществлять нарезку профиля.

Установка каркаса своими руками

Для облегчения монтажных работ профессионалы рекомендуют не распиливать профильную трубу на отдельные элементы, а организовать несколько надпилов в определенных местах, чтобы с легкостью согнуть их под нужным углом и без применения сварочного аппарата изготовить рамы нужной формы.

Самыми ответственными элементами каркаса теплицы являются крайние рамы, в которые будут вставляться форточка и дверь. Приварить петли для установки данных подвесных деталей желательно еще на стадии их сборки.

Для создания дверей берется профиль размером 4х2 см, а для создания форточки достаточно будет трубы меньшего сечения 2х2 см.

2-ух метровые поликарбонатные листы диктуют размеры будущего каркаса, поэтому расстояние между арками теплицы необходимо подогнать под этот размер, стык листов чтоб он припадал именно на профиль.

От того что труба выбранного сечения является жесткой оптимальным шагом рам считается метр. Такая самодельная теплица предполагает соединение всех рамок друг с другом при помощи небольших частей квадратного профиля размера 2х2 см.

Видео

Монтаж каркаса осуществляется с крайней рамы, в которой отображен дверной проем. Чтобы конструкция не отклонялась в стороны, она дополнительно фиксируется при помощи двух раскосов из уголков, которые привариваются к основанию фундамента.

Горизонтальные соединительные элементы устанавливаются с отступом от точек сгиба рамы. Такие шаги делаются для того, чтобы покрытие можно было качественно и равномерно прикрепить ко всей поверхности строения.

Покрытие теплицы листами поликарбоната

Когда соединение каркаса и его установка завершена, приступаем к перекрытию конструкции. К профилю поликарбонат крепится при помощи саморезов или специальных креплений предназначенных для установки именно этого материала.

Торцевые части листов поликарбоната обязательно обрабатываются герметиком на основе силикона, который их защищает. Рассчитывайте на то, что длина покрытия должна быть больше на 10 см за высоту профиля, для образования ската.

Не верхнем стыке крыши металлической теплицы из профтрубы накрываются профилем, который крепится на саморезы по продольным связям.

Установка поликарбоната на дверь и форточку осуществляется по такому самому принципу, главное проследить за тем, чтобы его размер не мешал по время эксплуатации данных элементов.

Видео

Углубившись в тему и нюансы процесса построения строений из профильных труб, становится ясно, что качественный чертеж, изготовление каждого элемента и технология покрытия каркаса имеют одинаковую важность. При изготовлении каркаса теплицы из профильной трубы своими руками нужно иметь минимальные познания в архитектуре и работе с металлическими элементами. При изготовлении каркаса теплицы из профильной трубы своими руками нужно иметь минимальные познания в архитектуре и работе с металлическими элементами

При изготовлении каркаса теплицы из профильной трубы своими руками нужно иметь минимальные познания в архитектуре и работе с металлическими элементами.

Один неправильный шаг или расчет смогут перечеркнуть все труды, а верно принятое решение приведет к отличному итоговому результату.

Самодельный удлинитель с двумя розетками

«Фирменная» катушка для удлинителя делается из двух фанерных дисков, которые скреплены болтами. Фрагменты разделены дюралевой трубкой и шайбами.

На одной стороне катушки болты утапливаются, чтобы контакт с рукояткой был без травм. На другой стороне на определенном расстоянии просверливаются два отверстия для розеток. Коробки для розеток крепятся на шурупы.

Правильное хранение и эксплуатация инструмента

Каждая труба крепится с фанерной пластиной саморезами через щель. Чтобы фрагмент трубы не расшатывался во время эксплуатации, под бока держателя приклеиваются куски штапиков клеем ПВА.

Когда необходимо повесить держатель на стене гаража, ручка вставляется в трубку держателя. Стойка рукоятки плотно входит в щель и фиксируется. С такой доукомплектацией катушка крепится на потолке либо на днище полок.

Чтобы баран удлинителя легко вращался, на краю диска прибора монтируется маленькая рукоятка, которая состоит из трубчатых отрезков различного диаметра. Труба большего диаметра надета на меньший шланг и жестко зафиксирована плоским шурупом.

Сиденья

Стол без сидячих мест малофункционален. Простейшее из них – табуретка. В принципе, ее изготовление в основном согласуется с уже описанным алгоритмом. Однако для большей прочности и удобства пользования во время составления чертежа нужно учесть некоторые тонкости.

• Рама под сиденьем должна быть обязательно, чтоб табурет выдерживал вес человека любых габаритов.
• Если табурет высокий, по типу барного, стойки должны обязательно иметь раму-распорку. Ее можно приварить либо на расстоянии 5-10 см от пола, либо так, чтобы сидящий мог ставить на поперечину ноги.

Когда вы освоите изготовление табуретки, можно переходить к производству стульев и даже кресел. Основа остается той же (если вы мастерили табуретку с прямо стоящими ножками). Для получения стула достаточно просто одну из пар стоек отрезать большей длины и озаботиться поперечинами между опорами спинки.

Изготовление кресел потребует более сложных расчетов. Удлинять придется все ножки, но одну пару больше, другую, которая послужит стойками под подлокотники – меньше.

У барных табуретов внизу должна быть дополнительная рама

При наличии опыта мастер в состоянии сделать солидный столовый гарнитур

Список источников

• trubanet.ru
• metalloy.ru
• stroy-podskazka.ru
• viascio.ru
• www.tubend.ru
• mebel-expert.info
• NedvijDom.ru
• teplichniku.ru
• Proekt-sam.ru

Какие есть на рынке

Хозяйственный рынок предоставляет широкий выбор трубогибочного оборудования, различающегося по разным параметрам. Станки могут иметь несколько роликов и даже направлений для одновременного загиба нескольких заготовок. Рабочая зона оборудована откидным или регулируемым валом.

Привод выводится на верхние и нижние валы или только на один уровень. Электрические и гидравлические устройства предусматривают возможность ручного вращения с указанием, какое усилие для этого потребуется.

Современные модели трубогибов классифицируются по таким критериям:

• силовой привод;
• габариты;
• вид обрабатываемого металла;
• толщина стенок профиля;
• диаметр (мм) роликов;
• максимальная длина заготовок.

Практически все станки имеют опцию реверса вращения прокатного механизма.

Вакуумная формовка листового пластика своими руками

• верхняя и нижняя рамки;
• формовочный пластик;
• стяжные болты;
• перфорированный МДФ;
• проем для камеры разряжения;
• фанерное основание с отверстием посередине.

В фрагменте МДФ или фанере (50 на 50 см) делается отверстие для ПВХ трубы с трехдюймовым диаметром. К получившемуся основанию крепится клеем рамка из брусьев (30 на 30 см). Для получения герметичности все полости замазываются герметиком.

Край водопроводной трубы одним концом клеится к основанию, а другим присоединяется к шлангу пылесоса. Вся конструкция становится на ножки.

В верхней и нижней рамках вырезаются определенные отверстия для размещения рамы камеры разряжения (прочно приклеена к основанию). По периметру каркаса на равном расстоянии делаются полости для крепежных элементов.

Типы используемого термопластичного пластика:

Делаем сами

Дома потребуются другие вальцы, не такие тяжёлые. Чертежи и фото некоторых модификаций представлены на сайте. Чтобы выполнить работу своими руками, потребуется небольшой, мобильный инструмент. Домашние вальцы бывают механическими и электрическими. Здесь приходится выбирать между экономией электроэнергии и объёмами затрачиваемых усилий.

Электрические приборы «кушают» электроэнергию, но профильная труба делается своими руками значительно быстрее, получается, как с завода. Механические аналоги не уступают в результатах, но работнику приходится применять усилие, чтобы изменить форму заготовки. В случае с электрическим прибором есть ещё один подводный камень. Мощность его бывает столь высокой, что алюминиевая проводка просто не выдерживает и выгорает. Об этом стоит помнить. Электрические вальцы выпускаются в разных модификациях, но популярны те, мотор которых мощностью от 500 до 1500 Вт.

Ручные аппараты не менее востребованные. Можно их сделать и своими руками. Для этого потребуется три валика, выполненные из прочной стали. Два из них располагаются на одной плоскости. К одному из валиков крепится ручка для вращения. Третий опускается сверху с помощью простого червячного механизма. Профильная труба меняет форму в результате продавливания её поверхности при вращении. Чертежи схемы приборов представлены здесь.

Изгибание древесины

Тонкие деревянные заготовки не требуют предварительной подготовки. Минимальный радиус, на который можно ее согнуть, будет зависеть от толщины и естественных свойств породы дерева. Тонкая древесина при отсутствии ограничителей деформации (и виде, например, шаблона) при свободном сгибании примет форму кольца, если свести вместе концы заготовки. Для получения большей крутизны изгиба древесину требуется пропарить и «выдержать» зафиксированной на шаблоне, чтобы она, приняв нужную форму, стабилизировалась в этом положении благодаря внутренней остаточной деформации. Когда сгибается толстая древесина, необходимо ограничить растяжение внешних слоев, чтобы предотвратить их отщепление или разрушение. Описанный здесь метод предназначен для гнутья сравнительно толстых деревянных заготовок.

Подготовка древесины

Для сгибания выбирайте прямослойную древесину без сучков и трещин. Любой дефект или недостаток потенциально является слабым местом, поэтому возможны определенные неудачи. Существуют десятки сортов древесины, которые успешно гнутся с помощью пара, и многие из них это твердые породы. В таблице ниже можно найти короткий перечень пригодных видов материала для гнутья. Можно гнуть и хорошо просушенную древесину, но свежесрезанная древесина поддается такой обработке легче. Древесина атмосферной выдержки гнется лучше, чем древесина камерной или печной сушки. Если древесина слишком сухая и плохо поддается обработке, можно вымочить ее в течение нескольких часов перед пропариванием.

В зависимости от вида заготовки можно заранее обрезать ее по размеру или сделать это пилой, стругом или скобелем после изгибания. Последний метод часто используется при производстве гнутой мебели тина виндзорских стульев и кресел. Древесина с ровной и гладкой отделкой поверхности менее подвержена расслаиванию и сделает окончательную отделку всего изделия легче. Сырая древесина дает усадку больше, чем выдержанная, а при обработке на токарном станке до изгиба имеет тенденцию принимать при высыхании овальную форму в сечении. Вне зависимости от формы и размеров делайте длину заготовки больше длины готового изделия приблизительно на 100 мм. Тогда в случае расслаивания или раскалывания концов после изгибания можно будет обрезать поврежденные участки.

Для расчета длины сделайте чертеж формы изгиба в масштабе 1:1. Измерьте внешнюю сторону изогнутой детали, чтобы получить правильное значение ее длины. Эго позволит излишне не растягивать внешние волокна, что могло бы привести к растрескиванию под воздействием внутренних напряжений. Размягченные внутренние волокна смогут сжаться в достаточной степени, чтобы принять форму меньшего внутреннего изгиба.

Технологические приспособления

Применение сборочно-сварочных приспособлений снижает трудоемкость сборочных операций, уменьшает остаточные деформации, повышает качество конструкций и упрощает контроль и приемку собранных конструкций. Правильно спроектированное и изготовленное приспособление должно отвечать следующим требованиям: быть удобным в эксплуатации, обеспечивать проектные размеры изделия, быструю установку элементов и съем собранного или сваренного изделия, иметь невысокую стоимость и удовлетворять требованиям техники безопасности при выполнении сборочных и сварочных работ. Тип приспособления определяется серийностью производства и степенью сложности конструкции. В единичном производстве обычно применяют универсальные приспособления. В серийном производстве, в зависимости от количества изготовляемых однотипных изделий, используют как универсальные, так и специализированные приспособления. В массовом производстве распространены приспособления различных типов, от простых до сложных, быстродействующих, с элементами автоматики.

Приспособление для установки пружин на рессоры

Ну, или вот такая, удобная самоделка для гаража, позволяет быстро установить пружину на рессоры. Все автомастера знают, как долго приходится возиться с установкой пружин на рессоры, а также необходимостью использования специальных инструментов для этих целей.

Но что делать, если этих самых инструментов нет под рукой? Тогда на помощь и придёт рассмотренное в этой статье приспособление в гараж. Для его изготовления потребуется два металлических уголка, кусок трубы и длинная шпилька.

Сначала к концу шпильки нужно приварить гайку. Затем нужно надеть уголок и приварить к шпильке, после чего разрезать кусок трубы вдоль, и одну из половин приварить к уголку. Таким же самым образом делается и ответная часть приспособления. Единственное отличие в том, что смотрит она в другую сторону и является подвижной. То есть, гайка с уголком и куском половинки трубы не приваривается к шпильке.

Что можно сделать для гаража

Часто, гараж становится не только местом для хранения машины, но и для множества необходимых инструментов, а иногда и мастерской одновременно. Поэтому здесь необходимо иметь:

1. Инструменты для ремонта машины.
2. Вместительные стеллажи для их размещения.
3. Гаражный верстак.
4. Крючки.
5. Полки или кронштейны для шин.
6. Светильники и обогреватели.

Эти приспособления нетрудно собрать собственными руками. Организация гаражного пространства должна быть хорошо продумана. Всё должно размещаться удобно и не занимать много места. Подумайте, нужен ли вам верстак и где его поставить, каких размеров он будет и в каких местах разместить стеллажи и полки.

Верстак будет нужен, если вы сами ремонтируете свой автомобиль. Обычно, все инструменты располагаются на полках и стеллажах рядом с верстаком. Запасные шины хранят либо на специальном стеллаже, либо вешают на кронштейны по стенам.

На отдельном стеллаже разместите все горюче-смазочные материалы. Чаще всего возникают некоторые трудности с хранением мелких деталей: шурупов, гаек и тому подобного. Можно взять для этого небольшие стеклянные банки с завинчивающимися крышками.

Прикрутите крышку к полке снизу, рассортируйте все мелочи по отдельным банкам. Так можно и место сэкономить и порядок навести, да и поиски нужного шурупа, сверла или гайки теперь будут сведены к минимуму.

Для этих целей можно выбрать другой вариант. Вам потребуется магнитная лента, небольшие прозрачные пластиковые контейнеры с прочными крышками и металлические плоские шайбы. Магнитную ленту закрепляете вертикально в нужном вам месте.

Ко дну контейнеров прикрепляете металлические шайбы. Сортируете весь мелкий крепёж по готовым контейнерам и вешаете их на магнитную полосу.

Для ремонта вам также понадобится смотровая яма. А если нет возможности её оборудовать, то можно соорудить две эстакады для подъёма передней или задней, или боковой части авто. Это вполне позволит полноценно выполнять все ремонтные операции. Эстакады выполняются из бруса и прочных досок или из металла по возможности.

Ну и, в конце концов, для гаража очень важно хорошее освещение. Оно может быть общим и как дополнение переносные и локальные светильники

И позаботьтесь о том, чтобы в гараже была не одна розетка. Если вы сами будете заниматься ремонтом машины, то нужно подумать и о вентиляции помещения.

Изготовление станка для гибки профильных труб из металла

Работу по строительству самоделки пользователь разбил на ряд последовательных шагов:

1. Прикинул размеры профилегиба.

1. От автомобильного домкрата взял винтовую часть для изготовления нажимного винта.

1. Примерил детали.

1. Собрал корпус гибочного станка из швеллера.

1. Изготовил ролики. Ось Pin008 сделал из резьбовой шпильки М20. Для этого он разрезал её болгаркой на куски необходимой длины.

Ролики смастерили из набора гаек, подшипников и шайб.

1. Этапы изготовления нажимного ролика.

1. Сборка станины профилегиба. Верхняя планка съёмная, для удобства установки нажимного ролика.

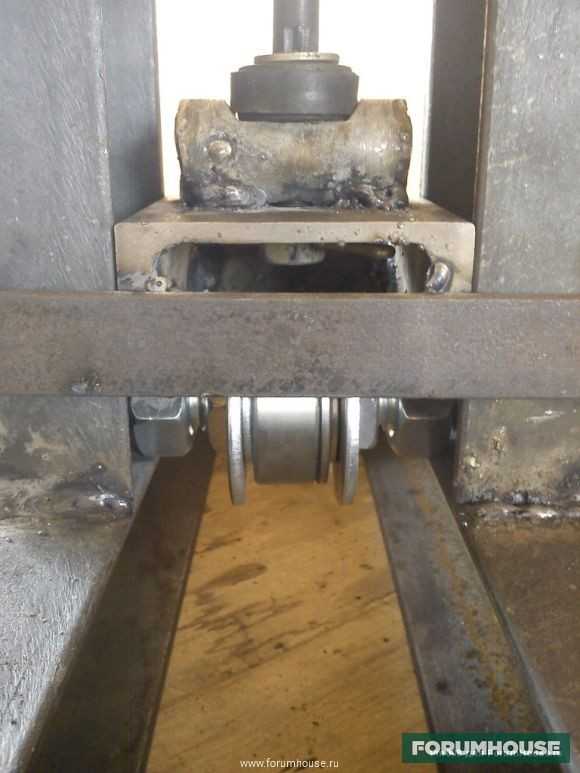

На фото ниже наглядно показано как сделать нажимной ролик для профилегиба.

Далее Pin008 изготовил контргайки. Делал он это так:

• Накрутил гайку на шпильку и законтрил её второй гайкой.
• Заготовку зажал струбциной, и распилил гайку болгаркой с тонким отрезным диском.

Конструкция в сборе.

Звездочки для цепного привода Pin008 прихватил к гайкам сваркой.

Далее Pin008 собрал профилегиб. Покрасил его и использовал по назначению.

Готовая конструкция.

Т.к. чертежей самоделки Pin008 не сделал, то, для уточнения размеров станка, он приложил к профилегибу рулетку.

Высота профилегиба.

Pin008Участник FORUMHOUSE

Думаю, брать швеллер меньших размеров не стоит. Масса станины снизится и станок будет стоять неустойчиво. Делать расстояние между осями роликов меньше 300 мм тоже не следует. Иначе увеличится нагрузка на ролики, подшипники и у них лопнут обоймы. Отмечу, что ход прижимного винта настолько лёгкий, что он крутится одним пальцем.

При изготовлении самодельного профилегиба запомните, что, чем меньше осевое расстояние между роликами, тем меньший радиус заготовки гнётся на станке. Но увеличится нагрузка на ролики, а значит и подшипники. Радиус сгиба регулируется величиной опускания прижимного ролика, а она ограничена высотой центральной части станины и длиной резьбовой части нажимного винта.

Оборудование для рабочей зоны

Зависит от характера выполняемых сварочных работ и размеров заготовок. Например, при сварке крупногабаритных конструкций используют коленные подъемники с люлькой для оператора и оборудования. Установки могут перемещаться по направляющим или по поверхности грунта, для управления в корзине находится пульт.

В бытовых условиях необходим металлический стол, оснащенный экранами для защиты от раскаленных капель металла и шлака. Предусматривают стул для сварщика и комплект приспособлений для фиксации деталей. Не допускается ведение работ на огнеопасном напольном покрытии. Стены помещения окрашивают материалами светло-серого цвета (для поглощения ультрафиолетового спектра). Над столом предусматривают лампы (уровень освещения от 80 Лк) и вытяжку с электрическим вентилятором (производительность 40 м³/час).
