Приспособления для кладки кирпича - набор для каменщика и изготовление своими руками

Механизированные устройства

Существует ряд приспособлений, которые значительно ускоряют процесс кладки. Они условно называются механизированными, но не оснащаются приводами и сложными системами подвижных частей. Чаще всего служат для быстрого и ровного нанесения растворной постели под следующий ряд блоков.

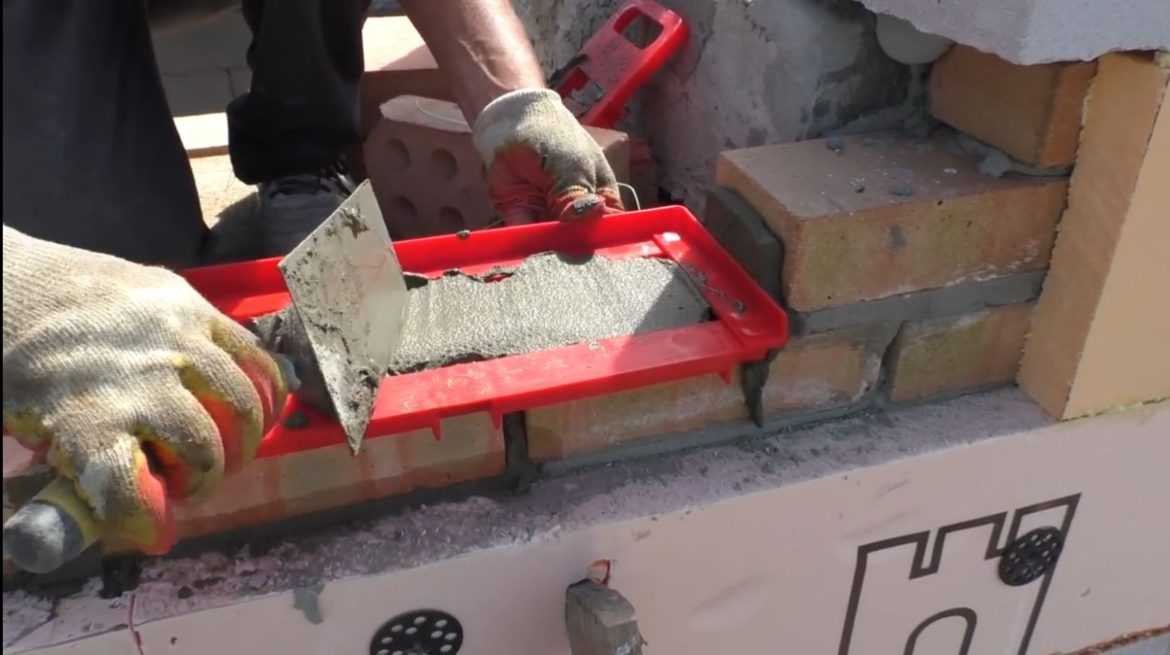

Порядовка-дозатор

Такой инструмент представляет собой рамку, изготовленную из пластика, металла или дерева. Она позволяет быстро наносить слой раствора необходимой толщины и ширины. Благодаря специальным упорам быстро перемещается по ряду, излишки раствора можно укладывать на специальные полки для последующего использования.

Некоторые модели снабжаются механизмами регулировки параметров получаемого растворного слоя, иные – снабжаются прижимными устройствами для надежной фиксации на ряду.

В продающиеся наборы дозаторов, как правило, включаются торцевые варианты. Они гораздо меньше и применяются для дозировки раствора, наносимого на торец укладываемого блока. В зависимости от предпочтений вы можете наносить раствор на торец предыдущего уложенного кирпича или на следующий укладываемый перед размещение на «постели».

Кювета

Так называется прямоугольный сосуд с наклоненными или прямыми стенками. У кюветы нет дна, а ее объем рассчитан на одну порцию раствора. После заполнения приспособление просто перемещается по плоскости, оставляя за собой слой уложенного раствора.

Кондуктор для идеально ровной кирпичной кладки

В связи с развитием промышленности и производства различных строительных материалов в последнее время кирпичу предпочитают так называемые панели или другой, более лёгкий или дешёвый материал. Нельзя сказать при этом, что иные материалы не способны обойти кирпич по свойствам. Наверное, к этому всё и движется. Но внешний вид кирпичного или “каменного” строения всегда ценится по достоинству. Особенно если видна рука настоящего мастера-каменщика.

Так делать не нужно

Но как и любой другой вид строительных работ, возведением кирпичной стены берутся заниматься и строители без опыта, что называется “для себя” . Действительно, если всё делать аккуратно, то разница ( с небольшими погрешностями) между вашей кладкой и кладкой каменщика будет особо видна разве что в скорости работы. Тем не менее, она будет постоянно двигаться к сближению с эталоном.

Как натянуть шнурку, замесить раствор или сколько нужно арматуры – узнать не проблема. А вот сколько нужно кидать раствора под кирпич, чтобы не пришлось добавлять, сгребать или стучать киянкой, деформируя предыдущую работу, вопрос посерьёзнее. Конечно, с опытом это будет происходить на автомате, но как быть новичку? Есть два выхода: учиться как все или воспользоваться удивительно работающим устройством, созданным как раз для решения этой задачи.

Кондуктор или шаблон для распределения цементного раствора выполняется из прочного сорта пластмассы. Из себя он представляет прямоугольную рамку с предусмотренными вырезами и выступами. В процессе работы следует установить его на уложенный ряд кирпичей, накидать раствор в выемку и, вплотную прислонив мастерок к верней части кондуктора, счистить его излишки.

В итоге получается межкирпичный слой одинаковой толщины на всей протяжённости. Достаточно просто ровно положить на него кирпич и слегка придавить. Аналогичное устройство, только меньшего размера , предусмотрено и для нанесения цементного раствора на торцевую часть кирпича. Использование такого шаблона позволяет также внешний край шва располагать на одинаковом расстоянии от внешней стороны стены, что выглядит очень красиво.

Цена такого удовольствия составляет в среднем 1500 руб. Плюс-минус полтысячи в зависимости от фирмы, качества и комплектности набора.

https://youtube.com/watch?v=oTbLsWGKcAU

Супер приспособления для кладки кирпича своими руками

Используя все эти инструменты, даже при не очень богатом опыте каменщика, можно построить небольшие строения из кирпича. Но вот, если поставлена задача, построить здание, к которому будут предъявлены повышенные требования к состоянию облицовочной поверхности, без применения специальных суперприспособлений, повышающих качество и точность работы, порой бывает очень трудно обойтись.

Порядовка

Посредством этого приспособления осуществляется контроль за вертикальностью поверхности стены и углов здания, а также проверяется горизонтальность швов кирпичной кладки. Порядовка конструктивно состоит из деревянной рейки или металлического уголка, на которые нанесены линии разметки. Величина деления разметки определяет размер блока или кирпича по вертикали и толщину слоя раствора. Причальный шнур крепится именно в этих точках и позволяет контролировать горизонтальность шва. Порядовка устанавливается на часть стены после укладки 5–6 рядов, и полного застывания раствора.

Порядовка своими руками

Изготовить такое приспособление можно из деревянных реек, но такое устройство не будет довольно прочным, для кладки больших зданий. Поэтому чаще делают такой инструмент из металлического уголка с полочкой 40–50 мм и выверенными гранями. Длина рейки порядовки составляет 1,5–2 метра. Разметка делается в зависимости от толщины шва (10–15 мм) и вертикальной высоты кирпича или блока. Отверстия диаметром 4–8 мм, для крепления причального шнура, сверлятся в точках контроля. Боковые упоры, для фиксации к стенам здания, устраиваются в нижней части приспособления. На стену приспособление устанавливается при использовании отвеса и уровня.

Приспособление для быстрой кладки кирпича

Точность конструкции из кирпича напрямую зависит не только от мастерства и опыта каменщика, но и правильного и ровного нанесения раствора на кладку. Такой шаблон-дозатор раствора представляет собой конструкцию прямоугольной формы, Который по ширине устанавливается в соответствии с толщиной стены здания. В центре этого шаблона сделано сквозное отверстие, для загрузки раствора.

Устанавливается такой дозатор на предыдущий ряд кирпича и заполняется раствором посредством ковша, лопаты или кельмы. Кельма применяется и для выравнивания слоя раствора, и удаления лишнего раствора.

Суперприспособление для кладки кирпича несложно изготовить своими руками из дерева, пластика или металла. Геометрические размеры этого приспособления зависят от размера, применяемого для кладки материала (кирпич, блок). В соответствии с толщиной будущей стены подбирается рабочая ширина шаблона, которая фиксируется по бокам ограничителями. Толщина шва раствора определяется высотой упоров снизу.

Самая простая, но недолговечная, конструкция шаблона изготавливается из фанеры. В качестве боковых упоров и ограничителей снизу можно использовать деревянные бруски.

Алгоритм использования

Работа с применением устройства облегчается в разы, что признают даже профессионалы. А неспециалисты без него вряд ли сумеют проложить достаточно ровные и тонкие швы.

Ширина приспособления настраивается на необходимую в конкретном случае.
Устройство ставится на кладку; ориентировано оно должно быть в направлении продвижения работы с кирпичом.
Форма заполняется раствором. Толщина слоя определяется по направляющим рейкам.
Кельмой снимается избыток раствора.

Дальше устройство передвигается по кладке, и все операции повторяются. Ошибки могут случаться только в самом начале работ. Главная из них – закладывание слишком большого объема раствора на всю длину лотка. Лучше ограничиться расстоянием в пару кирпичей, ведь элементы нужно уложить до того, как раствор схватится.

Передвигать устройство очень просто: упоры на основании фиксируют лоток относительно стен, так что в регулировке его положения нужды не возникает.

Маркетинг и план действий

Знания и опыт позволяли мне организовать для начала небольшое производство по металлообработке и штучному изготовлению узловых изделий в области машиностроения.

Но что именно производить, я не знал. Была масса идей, начиная от изготовления болтов и гаек, до сложных конструкций.

Проведя, так сказать, экспресс-обзор рынка предложений услуг по металлообработке в своем и близлежащих регионах, я убедился в следующем: все то, что я мог бы производить, уже с успехом реализуется другими компаниями и в таких объемах, что конкурировать с ними будет экономически невыгодно.

Тем не менее, решил начать, а там – куда кривая выведет. Основной упор по раскрутке бизнеса решил сделать на создание собственного сайта.

Обзор производителей профилегибов

Рассмотрим несколько интересных моделей трубогибов для профильной трубы.

Профилегибочный ручной станок Stalex TR-40 391006	Тип привода	Ручной (механический)	Данное устройство предназначено для деформации тру как квадратного, так и прямоугольного сечения. При работе нет необходимости иметь рядом внешний источник питания.
Габариты, мм	650х300х510
Вес, кг	27,8
Максимальное сечение трубы, мм	40х40
Страна производитель	Россия
Цена, руб.	10000
Гидравлический профилегиб Stalex HB-40 100261	Тип привода	Ручной (механический)	Данный профилегиб хорошо подходит для небольшого производства. Имеет небольшие размеры, что очень удобно и возможность менять ролики для сгибов самого разнообразного профиля.
Габариты, мм	1100х620х340
Вес, кг	53,0
Максимальное сечение трубы, мм	60х30
Страна производитель	Россия
Цена, руб.	17500
Электрический трубогиб Blacksmith ETB51-40HV	Тип привода	Электрический	Данный трубогиб может работать как в горизонтальном, так и в вертикальном положении, что позволяет сгибать (при необходимости) достаточно длинные заготовки.
Габариты, мм	1200х750х1210
Вес, кг	282,0
Максимальное сечение трубы, мм	80х40
Страна производитель	Китай
Цена, руб.	180414
Гидравлический профилегибочный станок Sahinler HPK 60	Тип привода	Электрический	Данный станок так же имеет возможность работать в горизонтальном и вертикальном положении. Гнет профили на любой угол и в один проход.
Габариты, мм	830х1140х1650
Вес, кг	860,0
Максимальное сечение трубы, мм	40х40
Страна производитель	Турция
Цена, руб.	832500
Профилегиб METALMASTER MBM 50E	Тип привода	Электрический	Данное устройство очень удобна, тем что имеет ножное управление и тем самым позволяет оператору держать заготовку обеими руками. Для защиты двигателя от перегрева в корпусе имеется отверстие для отвода горячего воздуха.
Габариты, мм	900x850x1700
Вес, кг	450,0
Максимальное сечение трубы, мм	60х60
Страна производитель	Китай
Цена, руб.	227400
Профилегиб Sahinler PK 30	Тип привода	Электрический	Данный профилегиб отлично подходит для небольших частных мастерских. Имеет возможность работы в горизонтальном и вертикальном положении.
Габариты, мм	650х500х1400
Вес, кг	220,0
Максимальное сечение трубы, мм	30х30
Страна производитель	Турция
Цена, руб.	259800

Основные ручные инструменты каменщика

Для любой работы существует минимально необходимый набор инструментов. В наборы типа «Сам себе каменщик», как правило, входит кельма, молоток с киркой и расшивка. Дополнительные приспособления имеет смысл приобретать или изготавливать, если в процессе работы возникают специфические потребности или желание поэкспериментировать. Из чего же состоит базовый набор каменщика?

Кельма

Инструмент-символ строительного дела. Определение гласит, что это «плоская лопатка для укладывания раствора на плоскость». В целом так и есть, но с ее помощью можно также снимать излишки смеси со швов, скалывать высохшие наплывы и выполнять массу других действий.

Согласно принятой классификации кельмами каменщиков считаются лопатки трапециевидной формы со скругленными вершинами. Штукатуры пользуются инструментом с острой вершиной и скругленными углами у основания.

При большой ширине ряда укладываемого материала применяется специальная лопата-ковш. Она же служит для перемешивания раствора.

Ничто не мешает использовать кельму для отделочных работ при кладке кирпича, но форма инструментов выбрана не случайно и мастерком каменщика работать все же удобнее.

Существуют и другие типы кельм:

Наружные и внутренние угловые (половины рабочей лопатки расположены под углом в 90 градусов друг к другу).
Отделочная, с рабочей частью в виде четкой трапеции без скругления углов.
Плиточная, лопатка которой имеет конфигурацию равнобедренного треугольника со скошенными вершинами.

Правильный молоток

Второй по важности инструмент каменщика – молоток с киркой. Обух такого молотка снабжается плоским лезвием, которое используется для обтесывания кирпичей до нужного размера. С этой задачей справляются и специальные пилы, но применение кирки дешевле и быстрее, хоть и требует навыка

С этой задачей справляются и специальные пилы, но применение кирки дешевле и быстрее, хоть и требует навыка.

Боек или рукоятка инструмента также используются для точного позиционирования кирпича на еще не схватившемся растворе. Легкие постукивания смещают его в необходимую сторону, не нарушая целостности подготовленной постели.

Расшивка

Фактически представляет собой длинный желобок, закрепленный на рукоятке под определенным углом. Ширина рабочей части соответствует ширине шва, а профиль – его конфигурации. Используется для чистовой отделки швов и, заодно, контроля их толщины.

После проглаживания не полностью схватившегося раствора швы приобретают окончательный вид. В зависимости от профиля расшивки они могут быть плоскими или обладать отрицательным или положительным диаметром.

Распространённые вспомогательные инструменты

Поскольку строительство кирпичных домов практикуется с давних времён, за это время люди придумали множество приспособлений, облегчающих работу человека, укладывающего кирпич. При этом не только облегчается труд мастера, но и повышается качество кладки, а также укорачиваются сроки возведения стен.

Чаще всего используются следующие приспособления для кладки кирпича своими руками:

Самый распространённый, а также необходимый инструмент – это кельма . Это изделие в виде гладкой стальной лопатки. С помощью кельмы мастер выравнивает бетонный раствор, затирает швы, удаляет с поверхности стен лишнюю строительную смесь.
Отвес относится к разряду измерительных приспособлений при выполнении кирпичной кладки. С помощью этого приспособления проверяется вертикальность стен, а также правильность выполнения углов. В зависимости от длины отвеса контроль над вертикальностью стен можно осуществлять на высоту нескольких этажей.
Шнур нужен для разбивки высоты кладки на этапе подготовки к кладочным работам. Также с помощью шнура можно проконтролировать правильность выполнения работ. Обычно такое приспособление называют причалка, поскольку выполняемая кладка должна причаливать к натянутому шнуру. Иными словами причальный шнур используется для контроля горизонтальности и прямоты выполняемой кладки.
Ковш-лопата обычно применяется для перемешивания строительного раствора, но он нужен и в процессе выполнения кирпичной кладки. При помощи этого приспособа цементный раствор наносится на укладываемый камень. Это изделие просто необходимо при работе со значительным количеством раствора.
Уровень . Это приспособление тоже можно отнести к категории измерительных инструментов. С помощью уровня контролируется ровность выполненной стены в горизонтальной плоскости. Это приспособление состоит из удлинённого прочного корпуса, внутри которого находятся ёмкости с незамерзающей жидкостью и пузырьком воздуха. По расположению пузырька в ёмкости и делают выводы о горизонтальности кладки. То есть, если уровень уложить продольной стороной на кладку, то пузырёк воздуха должен быть строго посередине ёмкости. Это говорит о правильности выполнения кладочных работ.
Специальное приспособление, предназначенное для декоративного оформления швов, называется расшивка . Это изделие применяется для кладки облицовочного кирпича. Расшивка не только выравнивает швы, но и придаёт им нужную форму. В зависимости от технологии выполнения кладки могут использоваться расшивки разных форм и размеров.
Правило – это рейка для кладки кирпича, которая позволяет контролировать ровность выполнения лицевой кладки. Внешне это обычная ровная и гладкая планка, с помощью которой контролируется ровность укладки внешней стороны рядов.
Молоток-кирочка используется для придания камню нужного размера и в случае появления ошибок при выполнении кладки. С помощью этого изделия можно отколоть ненужные части кирпича или придать камню нужную форму.
Порядовка – это приспособление, которое крепится к первому кладочному ряду. С помощью этого изделия можно точно вымерять расположение камней и целых рядов относительно друг друга. Довольно часто порядовка используется при кладке облицовочного кирпича своими руками, поскольку с её помощью можно создавать различные рисунки и узоры на внешней стороне кладки. Также с помощью порядовки можно разметить места расположения оконных и дверных проёмов, а также других конструктивных элементов здания. Иногда порядовка используется для фиксации шнура и выравнивания кладки.

Приспособление для дозирования раствора

В кладке кирпича есть свои сложности. Часто возникает необходимость в дозировке раствора с точностью до миллиметра. Здесь не поможет ни мастерок, ни любой другой инструмент для кирпичной кладки. Но есть приспособление для подобной работы. Его вполне можно изготовить своими руками. Достаточно взять лист металла. Его толщина должна быть равной этому показателю у шва. В нем нужно вырезать отверстие по ширине кирпича. Пользоваться приспособлением очень просто. Его накладывают на стену и мастерком или лопатой-ковшом накладывают раствор. Рабочий раствор выравнивается, его излишки удаляются. В результате должна получиться ровная поверхность с одинаковой толщиной. Это приспособление позволяет уменьшить время, необходимое для выполнения некоторых отдельных этапов работы, экономить рабочий раствор и сделать легче работу каменщика.

Виды кладок кирпича.

Приспособление можно самостоятельно изготовить из куска пластика нужного размера. Пластиковый корпус после работы нужно тщательно вымыть. Можно выполнить приспособление любой ширины. Для его изготовления нужно взять пластик или ДСП, стальные угольники. Скрепить детали можно саморезами или шурупами. Из ДСП делается своеобразный ящик, не имеющий дна. Из инструментов понадобятся:

готовый ящик или ДСП;
шурупы;
уголки из стали;
электрическая дрель;
молоток;
отвертка;
карандаш;
рулетка.

При выборе такого приспособления в магазине или при самостоятельном изготовлении необходимо точно выбрать ширину зазора. Она должна равняться толщине стены. Хотя можно выбрать устройство с регулируемыми размерами.

Самодельное устройство для получения ровной кладки

Для улучшения качества кладочных работ и их ускорения можно сделать специальный шаблон для кладки

Для улучшения качества кладочных работ и их ускорения можно сделать специальный шаблон для кладки. Внешне это изделие напоминает широкий контейнер без днища. С помощью этого приспособления можно легко наносить идеально ровный слой раствора. В итоге сам процесс выполнения кладки будет намного легче.

От ровности нанесения раствора зависят следующие характеристики кладки:

Если выкладывать камень на очень тонкий слой раствора, то сцепление кирпичей будет недостаточно прочным.
Слишком толстый слой кладочного раствора приведёт к его перерасходу и получению некрасивой неровной кладки.
Если раствор наносить неровным слоем, то внешняя сторона кладки будет выглядеть неряшливо из-за кривых рядов.

Избежать всех этих недостатков неправильного нанесения раствора можно с помощью шаблона. Внешне это не просто контейнер без дна, а изделие с ограничениями по бокам, которые позволяют ему прочно удерживаться на стене. Габариты шаблона могут быть самыми разными и зависят от выполняемой кладки и используемых камней.

В удлинённое отверстие в центральной части приспособления можно выкладывать раствор

Шаблон укладывается сверху на ряд кирпичей. В удлинённое отверстие в центральной части приспособления можно выкладывать раствор. В итоге благодаря ограничительным частям шаблона слой раствора выходит идеально ровным по ширине и высоте. Более того высота шва будет строго такой, как задано размерами шаблона. После заполнения ниши раствором шаблон можно передвигать на новое место.

Шаблон позволяет заменить сразу два используемых инструмента при выполнении кладочного раствора – это строительный уровень и шнур. При этом при строительстве одного здания может использоваться несколько видов шаблонов:

При выполнении основных стен здания используются шаблоны с заданными основными параметрами стен.
Для выполнения облицовочного кирпичного слоя применяется другой шаблон с параметрами облицовочного камня.

Изготовление шаблона

Такое приспособление для быстрой кладки кирпича несложно сделать своими руками

Такое приспособление для быстрой кладки кирпича несложно сделать своими руками. Кончено, можно купить готовое изделие в магазине. Обычно на нём вы можете отрегулировать все размеры (высоту шва и его ширину). Но если вы хотите сэкономить, то шаблон можно сделать самостоятельно.

Для начала вам нужно определиться с основными геометрическими размерами кладочного шва (шириной и высотой). Здесь очень многое зависит от используемого камня. В зависимости от технологии кладки и используемого материала определяются габариты ниши шаблона.

Для работы вам понадобятся следующие материалы и инструменты:

пластмассовый ящик подходящего размера или лист ДСП (фанеры) и рейки подходящей толщины;
карандаш, уровень и линейка;
дрель (ручная или электрическая);
крепёжные элементы (шурупы, гайки, винты);
стальные уголки;
шуруповёрт;
отвёртка;
молоток.

Если вам удалось найти пластмассовый ящик подходящего размера, то шаблон намного проще сделать именно из него

Более того пластмасса достаточно прочная и лёгкая, что немаловажно при выполнении кладочных работ. Если ящика вы не нашли, то можно сконструировать конструкцию нужного размера из листов ДСП или фанеры и реек

Для начала вам нужно изготовить обычный ящик без днища чуть больше ширины кирпичной кладки.

Вся конструкция включает в себя следующие составляющие части:

Рамка с двумя продольными деревянными сторонами. Расстояние между этими деревянными планками должно быть равно толщине стены. Благодаря выступающим нижним частям планок удобно выравнивать камни при укладке, поскольку эти планки заходят на нижний ряд. Благодаря этому намного проще сохранять вертикальность стены без отвеса и уровня.
Ручки для переноски. Рукоятки облегчают использование инструмента.
Поперечины. Обычно они делаются из полосовой стали. Этот элемент позволяет контролировать линейность кладки.

Второе название такого шаблона – дозатор, поскольку с его помощью можно точно дозировать количество наносимого раствора

Второе название такого шаблона – дозатор, поскольку с его помощью можно точно дозировать количество наносимого раствора. Выше мы описали устройство и принцип использования горизонтального дозатора. Он подходит для выполнения горизонтального шва.

Для формовки правильного и ровного вертикального шва используется вертикальный дозатор. Принцип использования торцевого дозатора аналогичный применению горизонтального шаблона. Единственное отличие состоит в том, что из-за небольшого количества раствора наносится он при помощи ручного мастерка.

Как сделать киянку своими руками — пошаговая схема

Шаг 1: Готовим ручку

Лучше всего взять для ручки твердую породу древесины, например, дуб или бук. Также подойдет береза или орех. Если есть возможность обточить ее на токарном станке, то сделайте это для получения удобной для руки круглой в сечении формы. К тому же, так вы сможете сделать выступ посредине ручку, чтобы для слоев кожи был упор. Если токарного станка нет, то для упора можно намотать несколько слоев веревки.

Шаг 2: Готовим кожу

Вам нужно нарезать из кожи много круглых отрезков одинакового размера. Для начала сделайте один макет и под него наметьте на куске материала нужное количество – в зависимости от размера самой рабочей части понадобится от 50 до 70 таких вот кружков. К тому же, играет роль толщина кожи – чем она больше, тем меньше слоев понадобится.

Шаг 3: Нанизываем слои

Проделайте в каждом слое отверстие, чтобы можно было нанизать кожу на ручку. Каждый слой соединяем с последующим столярным клеем ПВА, стараемся прижимать слои друг к другу как можно плотнее. Когда все слои будут нанизаны и смазаны клеем, зажмите инструмент в тисках или струбцинах до полного высыхания клея.

Шаг 4: Крепим шайбу

Чтобы в будущем кожаные слои не имели возможности слететь, с верхнего торца ручки нужно закрепить большую шайбу – металлическую или деревянную. Для этого просверливаем отверстие в самой ручке, прикладываем шайбу и вкручиваем плотно болт. Конечно, постарайтесь подобрать оптимальный размер для вашей ручки, чтобы она не растрескалась. Вот и все! Кожа не будет разлетаться на мелкие щепки в процессе работы, удары фактически вязнут в этом материале и не создают столько шума, сколько при работе обычным деревянным инструментом. Конечно, возиться с таким инструментом имеет смысл тогда, когда вы постоянно работаете со стамесками и уже сменили не один десяток киянок, а вот для нечастого использования вполне подойдет и обычная деревянная молоточковая киянка!

Что можно сделать своими руками?

Как упоминалось в начале, вы можете сделать массу инструментов для кладки кирпича самостоятельно. При этом не понадобятся какие-либо особые навыки, инструменты или материалы. Ничего сложнее резьбовой шпильки или шуруповерта не понадобится.

Дозатор раствора

Простейшая порядовка-дозатор изготавливается из брусков, планок и шпилек. Для нее понадобится брус 19×40, планка 11×20, две резьбовые шпильки диаметром в 8-10 мм, немного стартовых гвоздей и материал для пропитки дерева.

Последовательность действий такова:

Нарезать два отрезка бруса длиной 85 см и четыре по 10 см.
Сделать два отрезка планки по 85 см.
На расстоянии в 13 см от каждого конца каждого бруска на его широкой стороне прибить отрезки по 10 см так, чтобы один их торец был вровень с узким ребром бруска.
В планках выбрать пазы по короткие отрезки брусков. Длина, на которую плоскость планки будет выступать над ребром длинного бруска, составляет глубину будущего шва.
Прибить обработанные планки к брускам.
В центре верхней части коротких отрезков бруска высверлить отверстия так, чтобы они были соосны на каждой из половин приспособления.
Продеть через отверстия отрезки шпильки длиной в 25 см.
На одной стороне зафиксировать при помощи гаек.
Вторую сторону снабдить поворотными гайками для регулировки ширины укладываемого слоя.

В итоге останется только обработать приспособление каким-либо гидроизолирующим составом, и можно приступать к работе.

Борта

Простые отрезки досок или другого листового материала, используемые для ограничения определенного участка высоты или ширины рабочего пространства. Вырезаются на месте из подвернувшихся под руку материалов при помощи пил, лобзиков и других подходящих инструментов.

Упоры

Отрезки линейных строительных материалов с достаточной прочностью. Предназначены для фиксации рамы и предотвращения случайных смещений кладки в ответственных местах, к примеру, в области первых рядов.

Швабровка

Инструмент, применяемый для очистки внутренних поверхностей возведенных полых конусообразных конструкций от остатков раствора. Представляет собой металлическую пластину, советующую конфигурации полости с рукояткой на штанге, закрепленной в центре.

Вариация инструмента с пластиной из плотной резины (или резиновой же окантовкой) применяется для заполнения внутренних швов раствором.

Рама

Простое ограничивающее устройство из продольных пластин и поперечин. Расстояние между продольными ограничивающими пластинами соответствует ширине блока и определяется длиной поперечин. В простейшем исполнении представляет собой отрезки досок, скрепленные отрезками брусков.

При необходимости вместе брусков используются шпильки с ограничительными гайками. Такая конструкция позволяет регулировать ширину рамы для применения с различными типами блоков: цельными кирпичами, клинкерами, газобетонными блоками и прочими.

Таким образом, приспособления для кладки кирпичей и других блоков достаточно разнообразны, но при этом предельно просты. Большую их часть можно изготовить самостоятельно на месте выполнения работ

Но некоторые лучше покупать, уделяя внимание качеству. Особенно это касается базового ручного инструмента (кельма, правильный молоток, расшивки)

Новейший верстак

Стандартный верстак сделан из крышки с разными тисками. Эта конструкция нужна для создания изделий своими руками. Она плохо подходит к работе с электрическими приспособлениями из-за того, что заготовки иногда сложно закрепить. Можно приобрести новый компактный верстак MASTER cut 1000 стоимостью 12 тысяч рублей, который должен складываться. На него можно поставить ручные инструменты: циркулярную пилу, лобзик или фрезер. Но потом его нужно будет переделывать. Отличные характеристики у верстака Festool MFT 3. Однако цена 30 тысяч рублей заставляет подумать. Мастер спокойно сможет сделать самодельные инструменты для домашней мастерской, работающие на том же уровне.

https://youtube.com/watch?v=lX0_Ia5OPWk

Чтобы изготовить верстак, понадобится качественная фанера без сучков. Толщина должна быть не менее двадцати мм. Присоединив на нем снизу электрический лобзик, можно будет распиливать доски и маленькие бруски вдоль, поперек, под углом, а также делать усложненные криволинейные профили. Приспособления выполняют вспомогательные функции циркулярной и ленточной пил.
Вначале создается столешница. В ней выпиливается паз в виде дуги для установки направляющей, которую можно будет менять под любым углом. Под лобзик также создается направляющая с прорезью. Ее ширина определяется под размер подошвы приспособления.
Из фанеры стоит сделать бортики и присоединить их к столешнице для придания полной жесткости. Ножки верстака изготавливается из бруска. Можно сделать каркас из металла, а потом присоединить к нему винтами столешницу. Тогда конструкция выйдет легкой и крепкой. Направляющие внизу крепятся к столешнице специальными гайками для мебели.
Лобзик ставится снизу крышки верстака, словно вверх ногами. Сверху останется видимой лишь пилка. Для удобства использования лобзика ставится вспомогательный выключатель. Направляющая тоже должна быстро сниматься, чтобы можно было спокойно заменить пилу приспособления. Для простого доступа к нижней части столешницу можно сделать откидной, на шарнирах.
Верстак займет немного места и может быть поставлен даже дома. Для этого его делают складным, чтобы можно было спокойно разобрать и унести в шкаф или кладовку.

https://youtube.com/watch?v=rp-d74bOKMw

Приспособление для дачи

Для работы на дачном участке или в загородном доме необходим качественный верстак. Столешницу делают из толстой доски длиной до двух метров. Не будет лишним, если ее еще немного закрепить саморезами. Внизу по периметру столешницу обшивают брусом. Ножки стола делают в виде квадратного сечения 120 на 120 мм. Их можно закопать в землю или присоединить к железобетонной основе. Вся конструкция должна обрабатываться антисептиком, к тому же она покрывается олифой.

Когда верстак установлен, на нем монтируют устройства своими руками: направляющие, приборы для крепления заготовок и электрического инструмента.

https://youtube.com/watch?v=k0—UtWeM6w

Условия изготовления стремянки из профильной трубы

Чтобы металлическая стремянка из профильной трубы прослужила максимально долго, необходимо соблюдать следующие условия:

— Поскольку принцип стремянки предполагает две складывающиеся лестницы, то их габариты не должны быть идентичными

Важно наметить небольшую разницу между их шириной, чтобы конструкция не выглядела хлипкой; Это важно! В результате должен получиться эффект плотного вкладыша

— Чтобы ступени лестниц не затрудняли ее складывание, их необходимо размещать ближе к наружному краю профиля; — Размещение ступеней не должно быть сплошным — верхняя часть стремянки освобождается от них. Здесь следует предусмотреть соединяющий механизм.

Соблюдение этих основополагающих правил поможет сделать конструкцию прочной.

Садовая скамейка из профильной трубы чертежи

Сделайте садовую скамейку из профильной трубы по представленным здесь чертежам, и у вас будет отличное место для отдыха в саду или на даче. Подробные сварные детали для каждой части скамейки показаны чертежах в галерее. Если вам нужно что-то более подробное, инструкцию и детали с размерами можно посмотреть на сайте, ссылка находится ниже. Примечание. Подножки можно оставить такими, какие они есть, или просверлить отверстия для крепежных болтов, если скамья будет крепиться к цементной подушке деревянного настила и т. д.

Источник фото: www.wcwelding.com/garden-bench.html#gallery/8/

Нехитрые приспособления для быстрой кладки кирпича
