Готовые и самодельные варианты подъемника для гипсокартона

Крепление на монтажную пену и дюбели

Пеной можно приклеивать листы не только на потолок, но и на стены. Поверхность готовится так же, как под клей, только выравнивать базовую поверхность не нужно, поскольку между ней и листами остается воздушный зазор.

• Лист приставляется к потолку и через него в поверхности сверлятся отверстия под дюбели с шагом 0,5 м.
• Лист снимается, после чего на расстоянии 10 см от отверстий к нему с внутренней стороны приклеиваются кусочки поролона равной толщины, а распорные части дюбелей вставляются в отверстия потолка.
• Затем лист снова совмещается по отверстиям с базовой поверхностью и крепится к ней дюбелями. Под головку каждого самореза устанавливается шайба.
• Положение листа выставляется с помощью уровня. За счет поролоновых прокладок между ним и основой образуется зазор.
• Около каждого крепления в гипсокартоне сверлится отверстие диаметром 6 мм и в него закачивается пена. Затем с помощью дюбелей и обрезиненного молотка корректируется положение листа по горизонтали.
• На следующий день снимаются шайбы, а саморезы вворачиваются обратно с утапливанием головки. Прикрепленный на пену лист будет дополнительно фиксироваться с помощью дюбелей.

Для чего нужен?

Заводские модели обычно делают металлическими, они разборные, что позволяет удобно их переносить в специальном чехле, наиболее популярным производителем таки приспособлений является компания Премос. В домашних условиях чаще всего своими руками создается подъемник-распорка для гипсокартона.

С помощью указанного устройства можно не только проводить монтаж листов на потолок, но и выполнять разметку.

Делается это следующим образом: берут лазерный уровень (обычно его штатив имеет небольшую высоту), крепят его при помощи струбцин на подъемнике и поднимают на необходимую высоту.

Учитывая то, что высота подъема листов оставляет 3-4 метра, этого будет достаточно для проведения разметочных работ практически в любом помещении.

Необходимо только хорошо закрепить лазерный уровень, чтобы он не упал в процессе работы, и можно выполнять разметку потолка.

Основным назначением указанного устройства является помощь в проведении подшивки потолка большими листами гипсокартона. С его помощью данную работу можно успешно выполнять и без помощника.

Вы сможете плотно прислонить лист именно в то место, куда вам надо, сделать это можно как самодельным устройством, так и, например, используя подъемник Премос.

Для выполнения работы надо сначала наклонить рамку, на нее уложить лист ГКЛ. Так как поднимать надо невысоко, справиться с этим можно и одному работнику. Затем рамка переводится в горизонтальное положение и при помощи реечного механизма можно поднимать лист на необходимую высоту.

Наличие на опорных ножках колесиков позволяет перемещать устройство с листом в нужное вам место.

После того как вы установили лист на место и поджали его, осталось взять шуруповерт и надежно его закрепить.

Наибольшей популярностью пользуется подъемник Премос, это объясняется тем, что цена его небольшая, а схема работы простая, поэтому надежная.

Еще одним назначением данного устройства является облегчение монтажа профилей в тех местах, куда трудно добраться.

При помощи данного устройства можно закреплять перфоратор, край рулонного полотна при выполнении работ на потолке, с его помощью также удобно монтировать массивные люстры, воздуховоды, кондиционеры, фанкойлы и другое оборудование.

Зачем нужен подъемник

Это очень удобное приспособление, при помощи которого производят монтаж листов ГКЛ к потолочной поверхности, выполняют разметку. Производят ее так:

• у лазерного уровня высота штатива чуть больше метра;
• на подъемник устанавливают прибор и крепят при помощи струбцин, выставляя на нужную высоту.

Если учесть, что подъемник распорка для гипсокартона может поднять лист материала на 3-4 метра – этой высоты достаточно для проведения разметки в самых высоких помещениях.

Главное назначение этого приспособления – помощь в монтаже больших листов гипсокартона на потолочную поверхность. С помощью подъемника можно выполнить работу по обустройству многоуровневого гипсокартонного потолка самостоятельно без помощников.

Полотно листа плотно прижимается к месту крепления при помощи подъемника, при этом эффективно используются как самодельные варианты, так и производственные.

У этого приспособления есть и другое назначение, например:

• упрощение монтирования металлического профиля в труднодоступном месте;
• на подъемник для монтажа гипсокартона можно закрепить перфоратор для простоты его использования на высоте;
• поднятие рулонных материалов под потолок;
• этим приспособлением можно поднять массивную люстру на потолок из гипсокартона и произвести ее подключение.

Шпаклевка

Мы разобрались, как смонтировать потолок из гипсокартона своими руками; однако его нужно еще и отделать под покраску. Для этого нужны гипсовая шпаклевка и материал для армирования швов — серпянка.

Сухая финишная шпаклевка на гипсовом вяжущем

Шпатлевание швов выполняется в следующем порядке:

1. Снимаем фаску с прямоугольных кромок, образованных резкой ГКЛ. Фаска должна быть снята примерно на 2/3 толщины листа. Расшивка позволит заполнить шов при шпатлевании на всю глубину, тем самым обеспечив его максимальную прочность;

Расшитый потолочный шов

1. Проклеиваем шов серпянкой. На одной ее стороне нанесен клеящий слой. Прочность клея невелика, поэтому за один прием лучше армировать небольшой участок шва;
2. Тут же шпатлюем шов первым слоем, вдавливая гипс шпателем в ячейки серпянки;

Первый слой шпаклевки: шов заполняется через ячейки армирования

1. После высыхания первого слоя (оно занимает от 6 до 18 часов в зависимости от уровня влажности и температуры в помещении) наносим второй, полностью скрывающий армирующий материал.

Миллиметровый слой гипса скроет армированные швы

Крепеж заделывается, как и швы, как минимум в два приема: после сушки шпатлевки первого слоя на  месте шляпок саморезов остаются заметные углубления благодаря усадке гипса.

Как и на других этапах работ, при шпатлевании полезно знать ряд тонкостей:

Гипсовая шпатлевка после затворения готова к использованию от 30 до 60 минут, поэтому ее готовят небольшими порциями;

Оптимальный размер разовой порции шпаклевки — 3-5 кг

• Работать нужно при температуре от +5 до +30 градусов. В холод шпатлевка будет слишком вязкой или вовсе замерзнет, в сильную жару она даст трещины из-за чрезмерно быстрого и неравномерного высыхания;
• При затворении нужно засыпать шпатлевку в ведерко или таз с водой, а не вливать воду в сухой гипс. Во втором случае на дне ведерка останутся плотные и сухие внутри комки, которые чрезвычайно трудно измельчить во время замешивания;

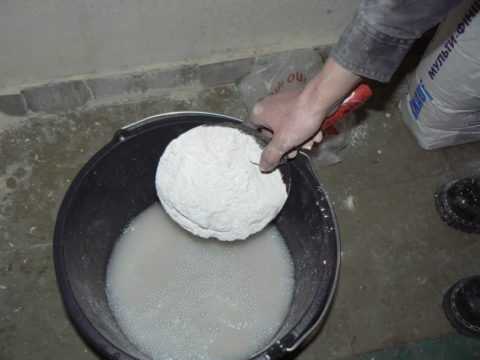

Правильное приготовление гипсовой шпаклевки

Ведерко под шпатлевку и шпатели нужно начисто мыть сразу после того, как вы израсходовали очередную порцию гипса. Поленитесь — опять-таки получите комки схватившейся шпатлевки в только что затворенной смеси. Попав под шпатель, такой комок оставляет в шве  глубокую борозду;

Инструменты должны всегда быть чистыми

Если вам трудно нанести сплошной слой шпаклевки миллиметровой толщины — нанесите два слоя «на сдир» с промежуточной сушкой. Итоговая толщина будет примерно той же. Направление движений шпателя при нанесении второго слоя меняется на перпендикулярное: так будет меньше полос от краев инструмента.

Подъёмник для гипсокартона: основные функции

Главная задача устройства – облегчить работу мастера при обшивке потолка большими листами ГКЛ. С помощью него он может справиться с рабочим процессом один, без помощника, даже если требуется возвести многоуровневый гипсокартонный потолок. Учитывая, что подъёмник поднимает листы покрытия на высоту до 4, 5 метров, этого вполне достаточно для средних и высоких комнат.

Конструкция состоит из стойки, размещённой на опорах, из неё выдвигается специальная штанга на нужную высоту. Вверху находится закреплённый лебёдочный узел (автоматический или механический). Для того чтобы ставить гипсокартонные листы ребром, на выдвижной части есть поворотная рама с фиксаторами. Принцип действия в большинстве случаев базируется на тросовой передаче.

Однако это не единственное назначение – самодельный механизм может помочь при проведении других важных работ:

• установив на нём лазерный уровень, есть возможность точной, качественной разметки потолка, углов;
• подъёмник используют для поднятия кондиционеров, вентиляционных воздуховодов, тяжёлых люстр;
• приспособление помогает при монтаже каркаса из металлических профилей под ГКЛ в малодоступных местах – оно надёжно фиксирует детали, пока идёт их закрепление.

Помимо этого, с использованием подъёмника можно поднимать наверх рулонные покрытия и закреплять на нём перфоратор, что крайне удобно в условиях работы на высоте.

Благодаря этому простому устройству есть возможность спокойно фиксировать материал без особых затруднений, к тому же значительно экономится время монтажа.

С помощью специальных подъемников

Для обшивки потолка гипсокартонном сфера строительства предлагает разнообразные подъемники – заводские или самодельные, позволяющие работнику провести монтаж одному. Какой вариант выбрать, зависит от веса стройматериалов и частоты применения.

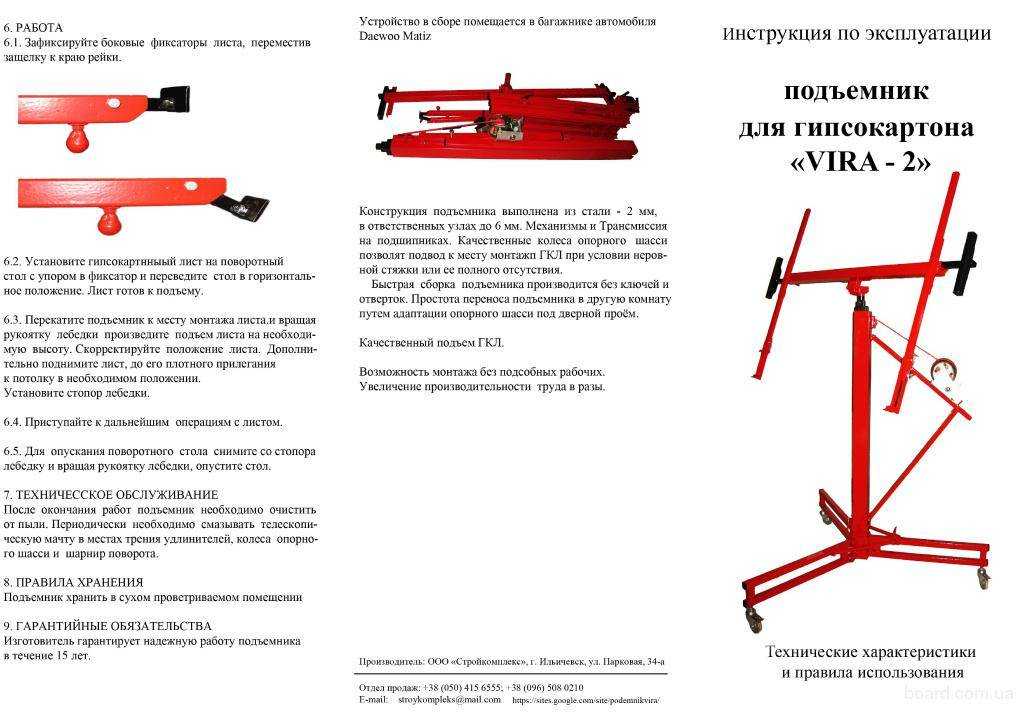

Заводской подъемник для гипсокартона

Многие предприятия по производству строительной техники имеют в своем арсенале устройства для монтажа гипсокартона на потолок. Они различаются по назначению, функционалу, грузоподъемности, но каждая из моделей дает возможность поднять ГКЛ с минимальными затратами человеко-времени.

Общий принцип устройств одинаков:

• Телескопическая труба – необходима, чтобы поднять материал на любую высоту
• Лебедка – чаще всего ручная
• Тренога с колесиками – обеспечивает устойчивость, дает возможность скорректировать положение гипсокартона под потолком
• Н-образная платформа для гипсокартона – при выборе следует отдавать предпочтение модели с передвижными креплениями площадки, что позволит поднимать как целый гипсокартонный лист, так и его части

Металл, из которого делается устройство, отличается легкостью и прочностью. Максимальная грузоподъемность не превышает 85 кг.

В опущенном положении платформа располагается на высоте 1-1,5 метра. Многие модели предполагают функцию ее наклона, что дает возможность одному работнику без труда закрепить стройматериал, а также проводить монтаж на наклонные или вертикальные поверхности.

При покупке желательно выбирать подъемники с удобной разборной конструкцией, позволяющей их складывать и переносить.

Самодельные подъемники для гипсокартона

Если устройство для подъема гипсокартона к потолку в арсенале отсутствует, его можно сделать своими руками из подручных средств. Для этого требуется опыт выполнения работ сварочным аппаратом и болгаркой. Составляющие для приспособления можно приобрести в строительных магазинах:

• отрезки профильных труб разных диаметров
• колесики
• телескопическая стойка
• лебедка

Процесс монтажа устройства:

Тренога. К самому широкому отрезку трубы привариваются под углом тонкие трубки. Для большей устойчивости можно сделать 4 ноги

Выбирая колесики к треноге, необходимо обращать внимание на наличие упоров, чтобы устройство самовольно не укатилось в неподходящий момент;
Телескопическая стойка. Для нее требуются 3 профильные трубы, каждая следующая труба меньшего диаметра, чем предыдущая

Трубы вставляются друг в друга и с нижних концов делаются заглушки, чтобы трубки не проваливались. На верхней части стойки ставится крепление площадки для гипсокартона. Можно приобрести уже готовую стойку, имеющую в комплекте лебедку;
Лебедка. Приобретается готовой и приспосабливается для нужд подъемника;
Платформа. Из металлопрофилей собирается Н-образная конструкция. Центр перемычки монтируется перпендикулярно на стойку. Целесообразно крепить ее шарнирами, чтобы добавить функцию наклона.

Принцип работы самодельного подъемника не отличается от заводского и тоже позволяет установить лист в одиночку.

Подъем и установка гипсокартона одним человеком также могут быть выполнены с использованием самодельного приспособления для монтажа гипсокартона на потолок, состоящего из следующих элементов:

• строительные козлы
• шарниры
• металлические профили

Процесс монтажа на потолок:

1. К ножкам козлов перпендикулярно земле крепятся две стойки, а сама конструкция придвигается вплотную к стене;
2. Из профилей делается прямоугольная рама. Ее центральную часть можно укрепить дополнительными профилями для лучшей поддержки гипсокартона;
3. Полученная рама по узкой стороне крепится шарнирами к верхней части стоек;
4. К противоположной стороне рамы шарнирами крепится несколько упоров разной длинны (один – на уровне плеч, второй – полная высота до потолка) – это позволит подымать гипсокартон в несколько приемов.

Размер приспособления зависит от площади гипсокартона: если работа проводится с обрезанными листами, то приспособление целесообразнее сделать меньше.

При необходимости металлические профили можно заменить деревянными брусьями, но делать это не рекомендуется из-за большего веса дерева.

Когда приспособление готово, ГКЛ следует положить на раму и поднять к потолку, поочередно используя каждый из упоров.

Разметка потолка под гипсокартон – первый этап

Начнем из закупки материалов и подсчета денег. Чтобы знать, сколько материалов улетит на потолок из гипсокартона в спальне, необходимо разметить его и посчитать при помощи калькулятора. Рассмотрим подробно, как делается разметка потолка под гипсокартон.

ШАГ 1:вычислить самую нижнюю точку потолка. Надо взять рулетку и измерять все углы. Самое меньшее расстояние взять за основу, отступить сверху 7 сантиметров и нанести маркером отметку.

ШАГ 2: нанесение отметок на других углах. Берем лазерный уровень (можно и гидроуровень, но работать сложнее) и «пробиваем» ровную линию к другим трем углам, наносим отметки.

ШАГ 3: рисуем линию на стене. Забиваем 1 гвоздь на одной отметке, другой на другой, натягиваем между ними малярный шнур (смазать его немного солидолом), потом отводим его в сторону и отпускаем. Он ударяет в стену, оставляет ровный след – линия готова. Можно также начертить просто линию с помощью линейки (уровня, профиля) и карандаша.

ШАГ 4: крепление направляющих. От них будем начинать отсчет. Прикладываем металлический профиль 28х27 мм и пробуриваем через него отверстия в стене через каждые 10 сантиметров. Берем уплотнительную ленту (продается в комплекте), клеем ее на профиль, прикладываем его к стене и фиксируем дюбелями на сделанных отверстиях.

ШАГ 5: размечаем стену под основные профили. Гипсокартон имеет ширину 120 сантиметров и на лист идет по 3 профиля, то есть, через каждые 40 сантиметров (на краях листах). Отмечаем на любой стороне стены метки каждые 40 см, рисуем линию. Перпендикулярные перемычки рисуем через каждые 250 сантиметров (длина листа). Первый подвес будет размещаться на расстоянии 25 сантиметров от стены, дальше через каждые 40-50 сантиметров.

Теперь можно смело считать все линии на стене и умножать их на длину или ширину комнаты соответственно.  «Про запас» набрасывать не стоит, поскольку металлический профиль испортить невозможно и даже согнутый можно смело выравнивать и привинчивать на дюбеля. Дополнительно на этом этапе на потолок из гипсокартона нам потребуются следующие предметы:

1. Металлические профили 28х27 мм (направляющие) и 60х27 (основные) согласно проведенным расчетам.
2. «Крабы» для соединения профилей.
3. Уплотнительная лента.
4. Анкера и дюбеля (для начала 50 штук можно взять).
5. Уровень.
6. Листы гипсокартона (10 мм, влагостойкие)
7. Шпаклевка (3-4 мешка на комнату средних размеров).
8. Шуруповерт.
9. Саморезы для гипсокартона (25 мм для листов в 10 мм).
10. Шпатель и стандартные инструменты (линейка, рулетка, нож канцелярский, молоток).

После покупки всей этой бурды (большинство инструментов, наверное, уже есть в хозяйстве), можно приступать к работе.

Виды приспособлений

Конкретное использование зависит от типа сооружения.

Различается три основных вида:

1. Подъёмник с вертикально установленной стойкой, рассчитанный на сборку стенных покрытий и обшивки перегородок.
2. Потолочный механизм с вертикальным столом для фиксации гипсокартона на потолке.
3. Универсальная конструкция «Премос». Она позволяет в одиночку производить сборку гипсокартона как для стен, так и для потолка. При необходимости можно изменять угол наклона с помощью поворотного стола.

Заводской механизм имеет следующие преимущества:

• с простым управлением справится один человек;
• сооружение не подвержено воздействию пыли и загрязнений;
• поднимает ГКЛ плиты под разными углами, вертикально и горизонтально;
• механизм сборный, имеет небольшой вес, в компактном виде его легко перевозить.

Если необходима облицовка небольшого помещения, устройство складывается, за счёт чего уменьшается опорная площадь. При этом опоры регулируются, поэтому применение актуально на неровном основании пола.

В некоторых случаях применяется подъёмник-распорка. Он представляет собой конструкцию, состоящую из двух телескопических труб, штока для подъёма, а также зажима и упоров из обрезиненного полимера. Для отключения фиксации штока оборудование оснащено рычагом. Распорка позволяет удерживать гипсокартонные плиты вертикально. Из плюсов сооружения можно выделить малый вес, подвижное основание, возможность работы со стенами и потолками.

Область использования обычной конструкции – это жилые комнаты, производственные цеха, балконы и коридоры. Использовать такую модель рекомендуется при высоте потолков больше 3 метров.

Закрепление ГКЛ

Гипсокартон очень хрупкий и может ломаться, если его фиксировать в одиночку. Самостоятельно данную работу производить достаточно затруднительно, так как листы из гипса и картона имеют достаточно большие размеры – 2,5 х 1,2 м.

Чтобы упростить процесс крепления ГКЛ лучше использовать горизонтальные подпорки горизонтальной формы.

Перед началом работы важно проверить комнаты на отсутствие сквозняков и постоянную температуру. Существует несколько основных нюансов, которые требуют особого внимания:

Существует несколько основных нюансов, которые требуют особого внимания:

½ CD-профиля должна перекрываться плитой, а на остальную его часть крепится последующий лист;на 1 гкл необходимо в среднем затратить 60 штук саморезов по металлу длиной 2,5 см.

Фиксируются они через каждые 15 см. Не нужно загонять их глубоко в гипсокартон, лучше оставлять на поверхности;для предотвращения появления трещин необходимо фиксировать гкл в шахматном порядке по горизонтали;от стен лучше сохранить отступ 3-4 мм, чтобы гипсовая потолочная поверхность «не реагировала» на перепад температур;не стоит производить многократный надрез листов гипсокартона. Это чревато увеличением расхода материала и отсутствием возможности аккуратной стыковки плит.

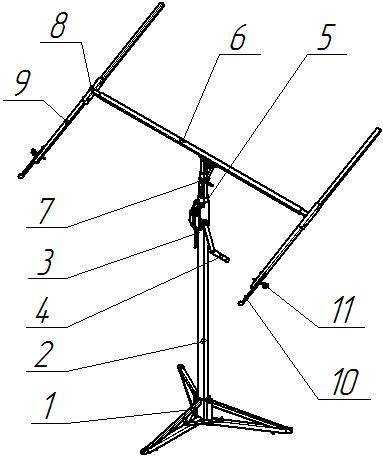

Конструкция приспособления

Подъемник состоит из телескопической стойки, которая изменяет свою длину в зависимости от потребностей. Она может быть квадратного сечения или круглого. Следующим конструктивным элементом является шасси, за счет которого производится движение и установка устройства в определенном положении. Зачастую шасси представлено трубой с сечением ¾ дюйма.

Самой важной деталью является распорный стол, непосредственно на который устанавливается гипсокартон или профиль. Он выглядит как каркас для листа, по бокам оснащен трубами различного сечения (в зависимости от рода использования и типа). Также любой телескопический подъемник для монтажа и листов гипсокартона оснащается лебедкой, которая контролирует подъем стойки

Она соединяется с барабаном, может накручиваться в два ряда или в один. Многие домашние мастера утверждают, что если лебедка крутится в один ряд – то подъем телескопической стойки осуществляется быстрее

Также любой телескопический подъемник для монтажа и листов гипсокартона оснащается лебедкой, которая контролирует подъем стойки. Она соединяется с барабаном, может накручиваться в два ряда или в один. Многие домашние мастера утверждают, что если лебедка крутится в один ряд – то подъем телескопической стойки осуществляется быстрее.

Необходимый инструмент

Чтобы монтировать металлопрофильный каркас к бетонному основанию, перед тем, как зашить потолок гипсокартоном, нужно обзавестись следующими инструментами:

• перфоратор;
• уровень два вида: строительный и гидроуровень;
• шнур, которым будет, намечаться линия по периметру комнаты;
• шуроповерт, лучше отдать предпочтение аккумуляторному;
• ножовка;
• строительный нож и запасные новые лезвия;
• рубанок для подготовки торцевой стороны листа.

Что касается материала для обшивки поверхности картоном своими руками, нужно приобрести:

гипсокартон

Чтобы взять достаточное количество материала очень важно провести расчеты; UD-профиль, который выполняет направляющую функцию; CD-профиль для создания каркаса; отвесы; саморезы, одни для соединения металлических профилей, вторые для крепления гипсокартонных листов.. ГКЛ универсальный материал, с помощью которого прекрасно удается скрыть незначительные дефекты подшивного потолка, так и значительные перепады между плитами. Кроме этого, с ним достаточно просто работать даже при минимальном опыте, главное соблюдать рекомендации

Кроме этого, с ним достаточно просто работать даже при минимальном опыте, главное соблюдать рекомендации

ГКЛ универсальный материал, с помощью которого прекрасно удается скрыть незначительные дефекты подшивного потолка, так и значительные перепады между плитами. Кроме этого, с ним достаточно просто работать даже при минимальном опыте, главное соблюдать рекомендации.

Зачем нужен подъемник

Данное приспособление предназначено для комфортной транспортировки панелей ГКЛ к конкретной точке монтажа, их подъему и фиксации к каркасу либо непосредственно плоскости потолка и/или стены. Монтажнику остается только прикрутить лист саморезами, не прикладывая для этого значительных усилий, то есть, не удерживая лист и не приглашая помощников.

В целом, подъемник для гипсокартона помогает:

• В обшивке каркасов листами, обладающими большими габаритами;
• При оснащении нивелиром, возможность установки панелей, без дополнительного контроля;
• В подаче и поддержке других строительных материалов к труднодоступным местам, в частности, элементов каркаса.

Самостоятельное изготовление подъемника

Готовые изделия не всегда устраивают мастеров, да и лишние затраты не добавляют им популярности. Устройство для крепления гипсокартона «Премос» обойдется примерно в 15 тысяч рублей. Поэтому многие предпочитают изготавливать подъемник для гипсокартона своими руками, а чертежи берут с различных ресурсов интернета или проектируют устройство сами.

Что надо помнить, изготавливая подъемник самостоятельно?

Можно выделить четыре составных элемента, присутствие которых в конструкции обязательно:

• Шасси или тренога, создающие основу. Лучше на колесиках, снабженных стопорным механизмом. Так будет проще устанавливать устройство в требуемом месте.
• Телескопическая стойка. Может выполняться из труб или квадратов различного сечения, вложенных друг в друга по принципу матрешки. Выдвижение в этом случае осуществляется за счет системы роликов и специального тросика.
• Распорный стол, на котором будет закрепляться гипсокартон или другие поднимаемые элементы.

Лучше, если стол будет иметь функцию поворота: это не только облегчит погрузку гипсокартона, но и сделает устройство универсальным.

Лебедка, за счет которой и будет осуществляться выдвижение телескопической стойки устройства. Может иметь ручной или электрический привод.

Самые продвинутые мастера снабжают подъемник даже пультами дистанционного управления.

Подготовка и расчет проекта по установке потолка из гипсокартона

Если вы правильно спланируете и рассчитаете проект, то не только сэкономите деньги на закупке материалов, но и с легкостью потом ответите на вопросы друзей и родственников, как монтировать гипсокартон на потолок. Для создания дизайн-проекта вам потребуется перенести на бумагу точную копию помещения в уменьшенном масштабе. Отметьте места прохождения коммуникаций, если таковые имеются. Это позволит Вам рассчитать необходимое количество материалов и изобразить схему расположения ГКЛ.

Для простоты расчетов Вы можете воспользоваться нашей таблицей. Она показывает средний расход материалов на 1 кв. м. потолка.

Наименование	Расход
Профиль ПП 60х27	2,9 пог. м.
Профиль ПН 28х27	Соответствует периметру комнаты
Лента уплотнительная (30 мм)	Соответствует периметру комнаты
Соединитель одноуровневый для профилей ПП («краб»)	1,7 шт
Удлинитель профилей ПП 60х27	0,2 шт
Подвес вертикальный	0,7 шт
Дюбель анкерный	0,7 шт
Дюбель для крепления профилей ПН 28х27	3 шт
Шуруп TN 25	23 шт
Лента армирующая	1,2 пог м

Проработка проекта потолка позволит точно оценить необходимое количество стройматериалов, а также избежать ошибок при сооружении каркаса. Ведь от его качества зависит простота укладки гипсокартона на потолок.

Правила разметки основания

Первым делом на стены наносится разметка, по которой в будущем будет проходить направляющий профиль. Ставится точка, от которой при помощи гидроуровня проводят горизонтальную прямую. Если все было выполнено верно, то конец линии замкнется в ее начале. Для разметки мест крепления подвесов необходимо сделать предварительные расчеты. Они позволят понять, как оптимально прикрепить гипсокартон к потолку.

Разметка основания гидроуровнем

Для разметки необходимо провести ряд параллельных линий на расстоянии 60 см друг от друга. Расстояние от крайних линий до стен должно быть приблизительно равным. По ним будут крепиться несущие профили. Места крепления подвесов для них определяются путем проведения перпендикулярных линий на расстоянии 50 см друг от друга. В результате у Вас получится сетка с ячейками 50х60 см. В местах их пересечений и крепятся подвесы. Для лучшего понимания можете взглянуть на видео монтажа гипсокартона на потолок.

Установка подвесов для монтажа гипсокартона

Места креплений вертикальных подвесов у нас уже обозначены, поэтому остается лишь выбрать подходящие материалы и правильной их закрепить. Как мы уже говорили, если высота каркаса будет больше 12 см, то необходимо использовать анкерный подвес. Но в нашем случае рассмотрим крепление более распространенных вертикальных подвесов. Именно их использование чаще всего подразумевает технология гипсокартонных потолков.

Каркас потолка с анкерными подвесами

Подвес представляет собой пластину, которая крепится к основанию при помощи трех дюбелей, которые ввинчиваются строго под прямым углом. После чего вниз отгибаются специальные «крылья». Они служат для закрепления несущего профиля. Длина «крыльев» составляет 12 см. Если профиль будет закреплен на уровне 7-10 см, то после монтажа концы «крыльев» либо отгибают вверх, чтобы они не мешали работе, либо вовсе срезают ножницами по металлу.

Теперь рассмотрим, как установить каркас и гипсокартон на потолок.

Монтаж профиля

Первым монтируют направляющий профиль (UD). Для этого его прикладывают к линии на стене нижним к раме и при помощи дрели делают отверстия в стене. Крепление дюбелей осуществляют на расстоянии 50 см друг от друга. Необходимо выполнять еще одно условие: технология монтажа гипсокартона на потолок подразумевает под собой использование как минимум трех дюбелей на один профиль.

Затем идет этап крепления каркаса. Для этого обязательно используйте уровень, чтобы каждый несущий потолочный профиль (CD) был зафиксирован идеально ровно. Для крепления ПП к подвесам используют 4 самореза по металлу, по два с каждой стороны. Для крепления перемычек используют соединители «крабы». Если все профили были выставлены горизонтально, то прикрутить гипсокартон к потолку будет легко.

Что выгоднее: сделать подъемник самостоятельно или предпочесть готовое решение?

Согласно заверениям мастеров, самодельные подъемники могут быть дешевле фирменных в 4–5 раз. Именно поэтому многие и предпочитают не переплачивать, а собрать конструкцию собственными руками. Тем более что зачастую все требуемые комплектующие уже есть в наличии, ничего не потребуется дополнительно приобретать.

Если зайти на сайты крупных строительных магазинов, то станет понятно, что минимальная стоимость фирменного подъемника составляет 11–13 тысяч рублей. Тратить такую сумму на установку, которая будет использована один раз, мало кому захочется. При этом, к данной ценовой категории относятся подъемники крайне низкого качества, которые при малейшей ошибке в эксплуатации моментально сломаются (например, погнуться) и восстановлению подлежать не будут.

Качественные подъемники стоят значительно дороже. Их цена обычно варьируется от 20 до 30 тысяч рублей. Профессиональные же экземпляры еще дороже, их цена начинается от 40–50 тысяч рублей.

Создание самодельного аналога может не просто обойтись дешевле, а быть вовсе бесплатными. Самая дорогая часть в них – механическая лебедка. Именно ее чаще всего приходится докупать. Стоимость лебедки среднего качества варьируется от 2 до 5 тысяч рублей, что совсем немного.

Крепление материала и его виды

Подшиваться гипсокартон к деревянному потолку может по одному из нескольких способов.

По подшитому к балкам потолку

Конструкция подшивного потолка представлена горизонтальной плоскостью из разного вида досок, монтированной снизу к балочному перекрытию.

Отделка ГКЛ такой поверхности без предварительно установленного каркаса или обрешетки допустима, когда потолок ровный, на нем нет изъянов и уклонов.

Монтаж листов гипсокартона осуществляется на стандартные саморезы от 32 до 51 мм длиной в шахматном порядке. Получается, что углы смежных листов не будут соприкасаться друг с другом. Шляпки саморезов должны быть утоплены в ГКЛ на миллиметр.

По деревянной обрешетке

Подшивается потолок в доме из дерева также к балочной конструкции. Но тогда потребуется установить обрешетку. Вам понадобится брус 40*50 мм.

Порядок действий будет следующим:

• На длинные саморезы прикрепите брус к балкам. Глубина проникновения самореза в балку не должна быть меньше 5 см.
• Шаг между брусьями, составляющими обрешетку, не должен превышать 50 см. Если есть возможность, сократите расстояние до 40 см.
• Для идеальной ровности пользуйтесь строительным уровнем. Чтобы скорректировать высоту, подкладывайте под брусья фанерные или деревянные куски, которые будут выполнять роль регулируемых подвесов.

• Если вы все сделали правильно, обрешетка будет совпадать с местом стыков двух листов гипсокартона.
• Теперь крепите потолочный ГКЛ таким образом, чтобы места соединения смежных листов попадали на брус.

По оцинкованным профилям

Подшить потолки ГКЛ в деревянном строении с балочными потолками можно на обрешетку из оцинкованного профиля CD, размеры которого составляют 60х27 мм. К стеновым поверхностям в периметральном расположении устанавливается UD-профиль.

Для его фиксации к балкам применяют подвесы.

Обрешетку нужно собирать следующим образом:

• По периметру помещения на стеновой поверхности, используя уровень, наносят базовую линию, к ней крепят направляющий профиль.
• На балки с таким же расстоянием крепятся подвесы. Для каждого используют два самореза 45 мм длиной.
• Края профиля CD аккуратно заводят в направляющую планку, фиксируют при помощи подвесов.
• Чтобы обрешетка получилась в одной плоскости, натягивают между перпендикулярными балками капроновые нитки.
• Каждую планку профиля опускают при помощи подвесов до ниток и крепят девятимиллиметровыми саморезами (по четыре штуки). Те части подвесов, которые остались свободными, подгибают кверху, выше, чем основание гипсокартонного потолка.
• Из обрезков CD профиля устанавливают поперечные вставки в местах соединения соседних листов материала.
• Монтируют ГКЛ так, указано в предыдущих способах.

Как сделать

Самодельный подъемник-распорка для гипсокартона не менее эффективен, чем профессиональное приспособление (к примеру, «Премос» или «FIT»). К тому же, его можно сделать в домашних условиях. Перед началом работы нужно подготовить чертежи.

Подпорка по этой схеме может производиться из дерева и металлопрофилей – это очень удобно, т. к. не требуется дополнительных расходов. Нужно учесть только затраты на крепежные элементы и лебедку. Все детали между собой соединяются болтами.

Подъемник можно сделать простой (одноразовый – для работы только в одной комнате) и многоразовый (он подойдет для разной высоты потолка). Нужно отметить, что первый вариант будет проще переоборудовать под другое помещение, нежели сконструировать второй.

Пошаговая инструкция, как сделать подъемник для подшивки гипсокартона на каркас:

1. Первым выбирается брус, длина которого равняется расстоянию от пола до потолка. Далее, к нему подбирается еще один с сечением не менее 40 мм и высотой от 90 мм до 100. Брусья нужно соединить буквой «Т» при помощи гвоздей 150. Соответственно, меньший из них должен образовывать горизонтальную плоскость;
2. На подпорку нужно установить так называемые косынки – они придадут конструкции жесткости. Их монтируют по диагонали от горизонтального бруса к вертикальной опоре. Обязательно отмеряйте прямой угол, после установки должно получиться два идеальных равнобедренных прямоугольных треугольника. В противном случае подъемник для гипсокартона не будет надежным и точным;

После при необходимости расширяете горизонтальную поверхность за счет установки дополнительных балок

Все углы должны быть прямые – это очень важно для работы.. Если у Вас в хозяйстве есть профессиональный сварочный инвертор и чертеж металлического телескопического подъемника для гипсокартона – то можно сделать более сложный, но практичный в использовании универсальный

Для работы Вам понадобится несколько труб для телескопической ножки – квадратные или круглые. На схемах ниже они представлены металлопрокатом с сечениями 80×80×2, 60×60×2, 40×40×2 мм. Для стола использованы трубы 40×25×2 и 30×20×2

Если у Вас в хозяйстве есть профессиональный сварочный инвертор и чертеж металлического телескопического подъемника для гипсокартона – то можно сделать более сложный, но практичный в использовании универсальный. Для работы Вам понадобится несколько труб для телескопической ножки – квадратные или круглые. На схемах ниже они представлены металлопрокатом с сечениями 80×80×2, 60×60×2, 40×40×2 мм. Для стола использованы трубы 40×25×2 и 30×20×2.

Инструкция:

1. Крепление стола производится по такой же схеме, как и в описании работы выше. Учтите, что нужно обязательно устанавливать косынки под углом 90 градусов и удобнее всего при работе с металлом крепить их не болтами, а сварочным соединением;
2. В трубах проделываются отверстия, через которые будет в дальнейшем проходить лебедка. На самую широкую, которая будет являться станиной, устанавливается барабан. Общая схема имеет следующий вид;

Если соединение некоторых частей по фото не понятны, рекомендуем просмотреть видео-инструкцию.

Видео: наглядное применение подъемника
