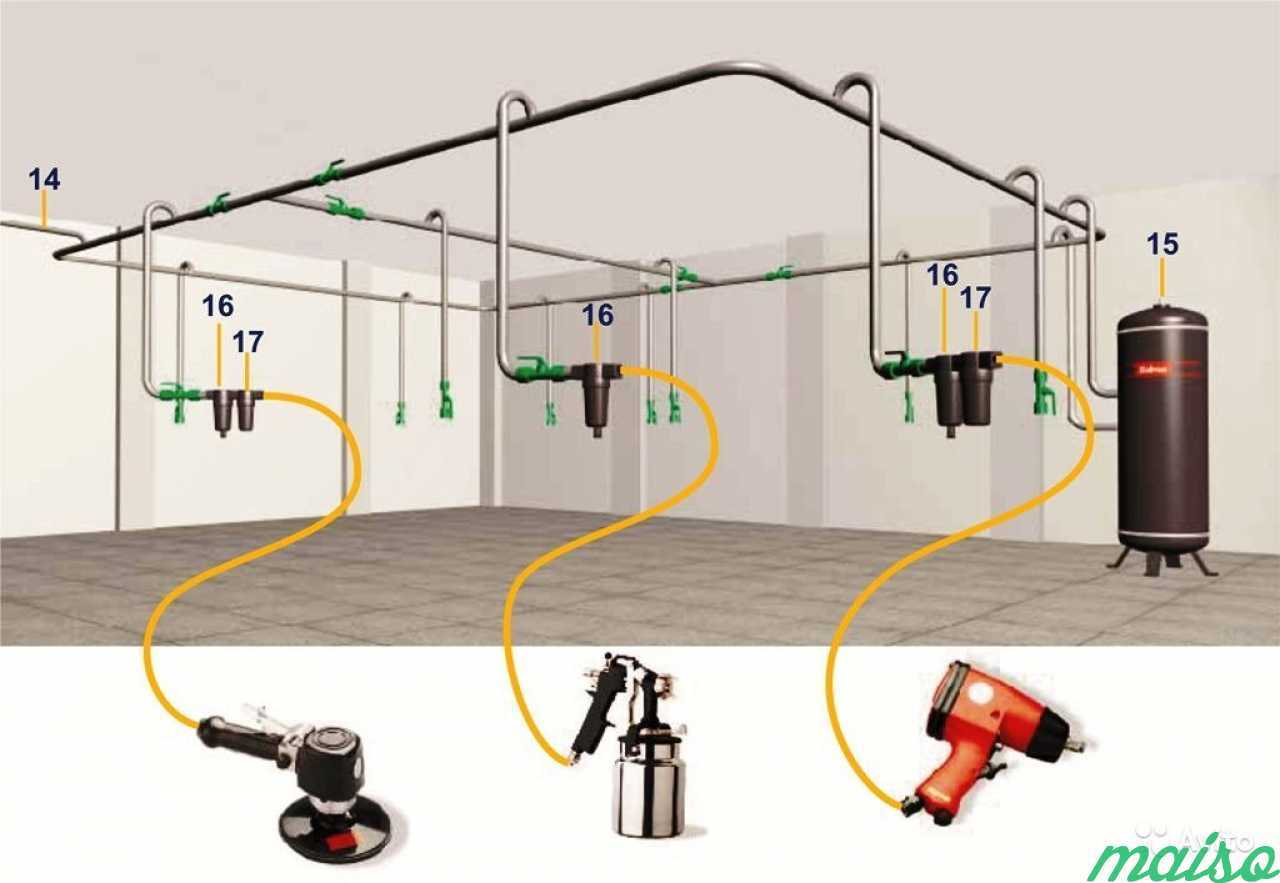

Пневмо магистраль для компрессора

Последовательное подключение ресиверов

Один ресивер подключается к компрессору, остальные один за другим присоединяются к первому. Это позволяет получить дополнительную очистку сжатого воздуха. Минусом такого подключения является то, что в случае выхода из строя одного ресивера, всю систему необходимо будет отключать и производить его замену и/или ремонт. К тому же наличие нескольких воздухосборников, каждый из которых имеет свое сопротивление, снижает общую пропускную способность системы. Она будет равна минимальной пропускной способности одного ресивера.

Подводя итог, можно сказать, что использование дополнительного ресивера позволяет получать сжатый воздух под стабильным давлением, без пульсаций. Кроме того наличие в системе воздухосборника делает возможным использовать мене мощный компрессор, чем без него, для выполнения тех же задач.

Читать также: Менять счетчики на электричество

Сжатый воздух – верный помощник для покраски, для накачки шин и в быту

Воздушному компрессору в гараже всегда найдется применение: от банального сдувания пыли с обрабатываемых абразивом поверхностей до создания избыточного давления в пневмоинструментах. Немалая часть рабочего ресурса компрессора приходится на выполнение работ по покраске автомобиля. И это накладывает определенные требования к создаваемому потоку воздуха.

Он должен поступать строго равномерно и не иметь никаких примесей в виде капель воды, масла или твердых взвешенных частиц. Такие дефекты, как зернистость, шагрень и каверны на свеженанесенном лакокрасочном покрытии бывают как раз из-за попадания в струю инородных частиц. Потеки краски и матовые пятна на эмали возникают при неравномерном поступлении смеси.

Фирменные воздушные электрические мини компрессоры от производителя обладают всеми функциями для идеальной работы аэрографа, но их цена очень велика. Сэкономить и создать функциональную модель, не уступающую профессиональным, можно собственными силами, изучив теоретические сведения и просмотрев видеоматериал “компрессор своими руками” в качестве пособия.

Принцип работы всех моделей как самодельных, так и профессиональных достаточно прост и заключается в следующем. Аппарат подключается к электрической сети 220в, в устройстве для хранения сжатого воздуха, называемого “ресивером”, создается избыточное давление. Нагнетать воздух можно как вручную, так и механизированными способами.

Далее, сжатый воздух через выходной штуцер подается равномерным потоком к исполнительным устройствам. Как видите, ничего сложного нет, и создать работоспособную модель можно за несколько минут.

Определяемся с параметрами

Помимо вместительности, ресивер для компрессора может характеризоваться по следующим параметрам:

1. Требованиям к месту размещения (в пределах загрязненного механическими частицами воздуха, например, недалеко от циркулярных пил, вдали от взрывоопасных, горючих материалов и источников тепла).
2. Условиям работы (относительная влажность воздуха не должна быть больше 75-80 процентов, температура в районе 15-40 градусов).
3. Максимальным показателям влажности воздуха.

Характеристики ресивера для компрессора подбираются следующим образом. Первым делом определяются максимальные и минимальные показатели давления, продолжительность работы и необходимый расход сжатого воздуха. Следующим шагом при помощи таблицы с онлайн-расчетами, которую можно запросто найти в интернете по запросу, находятся искомые данные. К примеру, в случае с максимальным/минимальным перепадом давления в 4/3 ат, продолжительностью максимальной нагрузки в 5 минут и расходом воздуха в 0,1 м3/мин оптимальным показателем объема бака ресивера будет считаться 500 литров.

Этот метод ориентирован на время, в течение которого ресивер будет полностью опустошен. Однако существует и более простая табличная методика, позволяющая соотнести потребляемую мощность компрессора с объемом ресивера. Среди них стоит выделить наиболее часто используемые соотношения:

• До 550 литров для компрессоров мощностью до 20 кВт;
• До 300 литров для 10 кВт моделей;
• И до 100 литров для 5 кВт изделий.

При необходимости промежуточные значения можно вычислить интерполяцией. Существуют и экспериментальные зависимости. Согласно одной из них емкость резервуара ресивера не должна быть менее производительности компрессора в течении 8 секунд постоянной работы. В таком случае объем бака при показателе расхода воздуха в 400 л/мин можно вычислить так:

V = (400*8)/60=53,33 л

Округлив в большую сторону получим 54 литра.

Дополнительный ресивер для компрессора своими руками

Некоторые работы в мастерской или в домашнем хозяйстве могут требовать повышенного расхода сжатого воздуха, обеспечить который не способны бытовые компрессоры. Одним из возможных решений станет разместить дополнительный ресивер для компрессора. Стоимость подобного приспособления, исходя из объема, будет составлять 12-15 тысяч рублей, если брать в магазине, однако ничто не мешает сэкономить и сделать ресивер своими руками. Дополнительным плюсом в сторону второго решения выступает и то, что большая часть предлагаемых в магазине моделей предназначены для штатных компрессоров, именно поэтому цена на них такая высокая!

Как и в случае со сборкой мангала из газового баллона, выполнение самодельного ресивера начинается с тщательной очистки баллона от остатков газа. С этой целью первым делом устраняется входной вентиль

Важно заметить, что удалять вентиль нельзя при помощи электроинструмента, так как внутри могут находиться остатки газа!

После этого баллон на сутки заполняется водой. Далее в емкость вкручиваются резьбовые пробки с прокладками или ввариваются трубчатые разветвители для шлангов. В конце баллон следует обработать атмосферостойкой краской!

Ниже на фото можно увидеть готовый дополнительный ресивер для компрессора, размещенный поверх сваренной из стального прута треноги.

При работе с самодельным устройством следует учитывать такие моменты:

• При снижении давления придется уменьшить и показатель продолжительности работы с привычных 75-80 процентов до 50-60. При меньших показателях собранный своими руками элемент использовать нецелесообразно;
• Прежде чем давать полную нагрузку на электродвигатель компрессора, стоит первоначально проверить возможность его работы в паре с дополнительным ресивером! С этой целью привод компрессора запускается на холостом ходу, после чего при продолжительном включении (больше 20 минут) расходомером вымеряется перепад давлений. При этом дополнительный ресивер годится для работы, если давление при проверке не будет опускаться ниже минимального значения;
• В случае с дополнительной емкостью установка конденсатоотводчика считается обязательной.

Что ж, теперь вы знаете, для чего нужен ресивер, что он из себя представляет, какими характеристиками обладает, а также как производится установка дополнительного баллона к основной емкости. Надеемся представленные советы будут для вас полезными. Удачи!

Виды ресиверов и область их применения

Воздухосборник применяется в составе компрессорных станций (КС), азотных, аммиачных и хладоновых установок для хранения и производства сжатого воздуха, азота, кислорода и т.п.

Воздушные ресиверы бывают:

• линейные. Их устанавливают между регулирующим вентилем и конденсатором. Такие ресиверы служат для компенсации различий в заполнении жидкостью испарительного оборудования во время скачков тепловой нагрузки. Освобождая от жидкости конденсатор, они создают поток жидкого агента, двигающийся равномерно к регулирующему вентилю. Поддерживаемый на одном уровне хладагент становится гидравлическим затвором, который препятствует перетеканию пара в испаритель.
• защитные. Их устанавливают ниже определенной отметки, где размещено оборудование испарительной системы. Предназначены для слива жидкости из отделителей жидкости и испарителей в безнасосных системах снабжения хладагентом.
• дренажные (РД иди РДВ). Такие ресиверы нужны для слива жидкого хладагента из трубопроводов и агрегатов холодильной установки при их ремонте и в ходе их эксплуатации. циркуляционные (РЦЗ и РКЦ). Резервуары, которые заполнены жидким хладагентом, предназначены для обеспечения непрерывной работы циркуляционного насоса, подающего в испарители жидкость.
• Циркуляционные воздушные ресиверы применяют в насосно-циркуляционных агрегатах по снабжению жидким хладагентом испарительных систем. Воздушные дренажные ресиверы РД применяют как защитные, дренажные, линейные и циркуляционные ресиверы; воздушные вертикальные ресиверы РДВ используются в качестве циркуляционных и защитных ресиверов.

Читать также: Бензиновая газонокосилка своими руками

Цены на воздушные ресиверы, реализуемые компанией ООО “АЙРТЕХНО”, вы можете узнать в прайс-листе.

Лайфхаки для автомастерской

Приспособления для размещения и хранения инструментов облегчают жизнь и восстанавливают порядок

Удачным вариантом является установка дистанционного управления на вентилятор, чтобы не приходить в душный гараж. В помещении всегда трудно дотянуться до выключателя так, чтобы не завалить коробку, ящик или стоящую лопату. В гараже делают несколько тумблеров, соединенных параллельно, чтобы включать свет из разных мест.

Самодельный органайзер для хранения гаечных ключей

Шкатулка будет полезной и оживит пространство гаража интересным видом.

Для изготовления готовят:

• доски толщиной 15 – 20 мм;
• клеевой состав по дереву;
• саморезы 30 – 35 мм;
• морилку, лак для дерева;
• старый ремень для ручки.

Доски очищают, стараясь не повредить волокна, ножовкой отпиливают нужный размер. Чаще такие ящики делают прямоугольной формы, но можно запроектировать квадратную, многоугольную коробку. Дно со стенами соединяют методом паз-выступ, стыки промазывают клеем, внутри предусматривают перегородки.

Ждут высыхания, затем покрывают морилкой и лаком. Соединения дополнительно прокручивают саморезами, пряча шляпки в тело древесины. Ремень нужной длины нужно закрепить к ящику степлером.

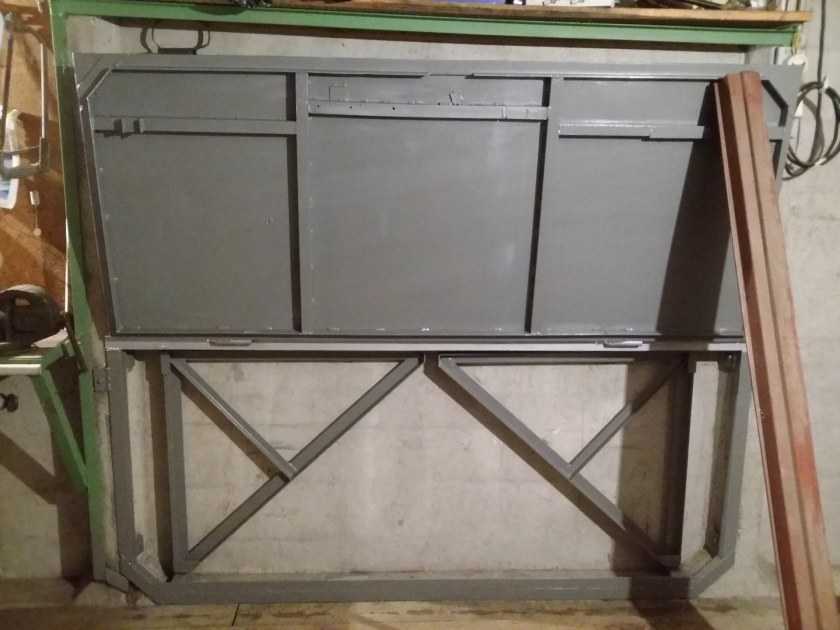

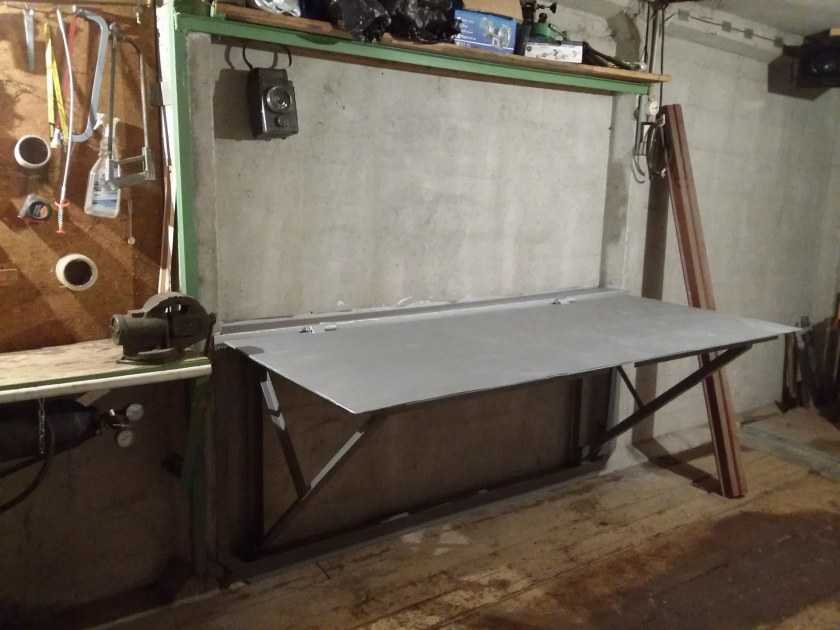

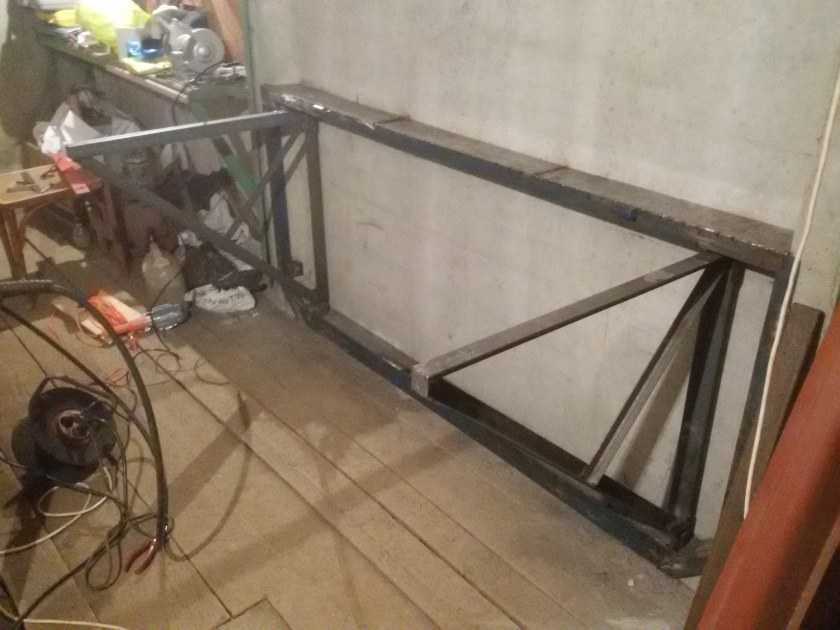

Складывающийся стол

Отличный вариант самоделки своими руками в гараж – стол со складывающейся столешницей. Лучше всего делать столешницу навесной конфигурации. Это идеальное решение для компактного помещения. Стол можно использовать в качестве рабочего места.

Для изготовления нужны такие материалы:

• ДСП;
• петли для мебели;
• крепёжные элементы для древесины;
• фурнитура;
• бруски дерева;
• крепёжные анкеры.

Подобного рода самоделки для гаража своими руками изготавливаются в несколько этапов (размеры и форму стоит подбирать под свои потребности и помещение):

1. Выполнить сквозные отверстия в бруске, и прикрепить его к стене анкерами.
2. Разметить и сделать отверстия в будущей столешнице и точках монтажа уголков.
3. Прикрепить столешницу к бруску петлями.
4. Установить держатель столешницы в закрытом положении. Для этого подойдёт крючок, шпингалет или простейший замок.
5. Смонтировать опоры на петли. Устанавливать нужно так, чтобы они прилегали к столешнице при складывании стола.

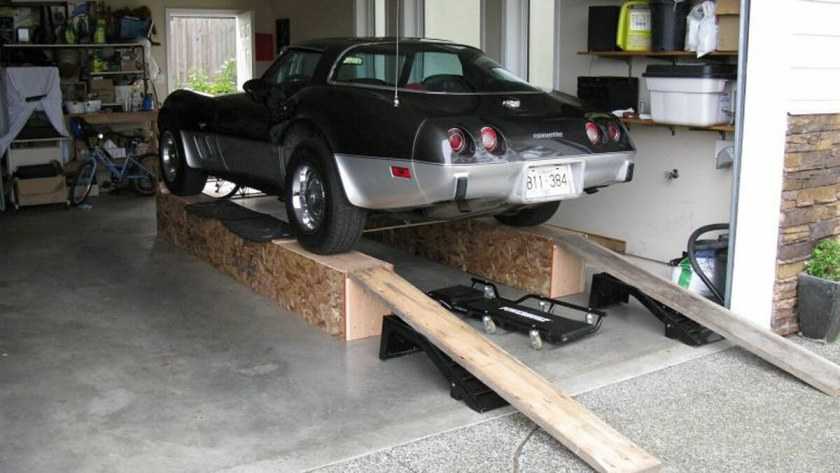

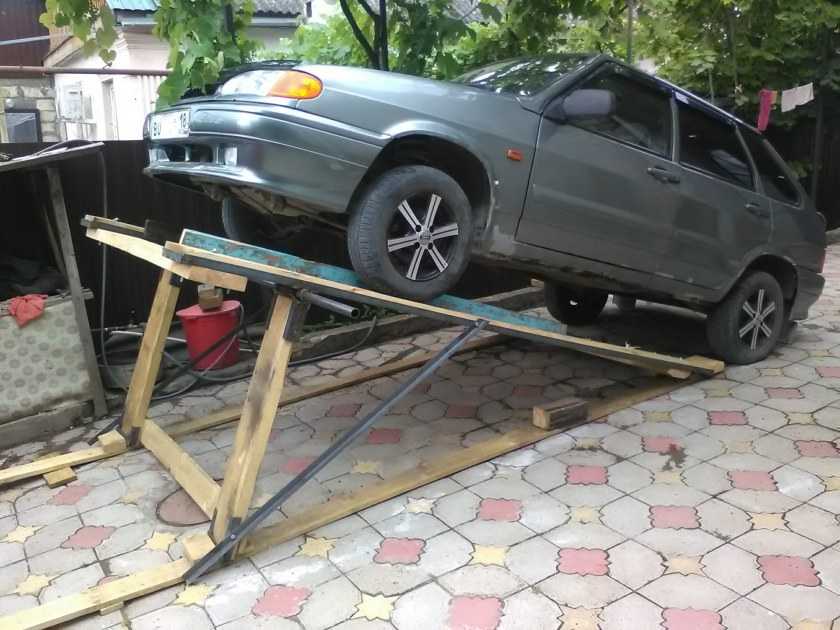

Эстакада для ремонта автомобиля

В полезные самоделки для гаража своими руками обязательно стоит включить эстакаду для ремонта транспортных средств.

Для сооружения эстакады рекомендуется сначала сделать чертежи, в которых учесть размер помещения и габариты автомобиля. К длине машины следует добавить 1 м для лучшей устойчивости и обеспечения безопасности. Ширина трапа должна быть не менее 40 см, высота опор – порядка 80 см.

Изготовление специальной полки под отвертки

Возьмите доску или фанеру с толщиной 15 мм. Материал хорошенько ошкурьте, чтобы от прикосновения к нему не оставалось. Далее просверлите один или несколько рядов отверстий разного диаметра. Если ширина доски позволяет, некоторые отверстия делайте крупными. Они подойдут стамеска, ручкам молотков.

Аккумуляторы и батарейки

Для хранения инструментов на аккумуляторах, зарядок и запасных батареек к ним стоит сделать ящик с поперечной полочкой. Выполните пропилы разного формата в нижней части ящика и вставляйте в него электроинструмент, а поперечную полочку, крышку ящика используйте как обычные полки.

Рукомойник из подручных материалов

Стильный рукомойник из старой покрышки

Приспособление пополнит список самоделок для гаража своими руками. Понадобятся остатки листовой фанеры, пластиковая прочная канистра 10 л, кран водопроводный, гайка, штуцер, мыльница. Берут наждак, клей ПВА.

Процесс изготовления:

• из фанеры вырезают детали ящика, первыми соединяют заднюю часть с дном, используют клей и гвозди;
• на дне размечают отверстие для крана, сверлят;
• присоединяют боковые части;
• на канистру внизу приклеивают гайку, в нее крепят кран, делают отверстие под него;
• проверяю установку полной канистры в теле ящика.

Как правильно подобрать ресивер для компрессора? Объясняем

Чтобы ответить на вопрос о том, зачем нужен ресивер в компрессоре, следует подробнее рассмотреть особенности этого устройства и принцип его работы. Основными конструкционными элементами воздухосборника являются:

• герметичная емкость, в которой находится сжатый воздух;
• предохранительный клапан, предназначенный для стравливания рабочей среды в случае превышения заданных параметров давления;
• манометр, с помощью которого контролируют давление в воздухосборнике;
• кран, используемый для удаления конденсата;
• входной и выходной патрубок, при помощи которых ресивер соединяется с компрессором и пневмосистемой.

Принцип действия оборудования состоит в следующем. По входному патрубку рабочая среда, сжатая компрессором, поступает в емкость, где достигает нужного давления. Одновременно излишки влаги оседают на стенках в виде конденсата, что способствует дополнительному осушению воздуха. После этого сжатый газ через выходной патрубок подают в пневмосистему предприятия или на сопряженный с ресивером пневмоинструмент.

Примеры оборудования

• Модель: DHT 3000.40
• Мощность: л/мин
• 1 529 975 руб.

• Модель: LV 911
• Мощность: л/мин
• 152 395 руб.

• Модель: РВ 110/10
• Мощность: л/мин
• 14 300 руб.

Все модели

Модернизация холодильного компрессора под сжатый воздух

Воздушный компрессор, пригодный для частного применения, способный выдать давление 5-7 атмосфер, – желание многих. Причём важным критерием для таких компрессоров является ещё и низкий уровень шума при работе.

Все имеющиеся предложения из серии продуктов промышленного изготовления, редко полностью устраивают клиента. И дело не столько в цене, сколько в технических параметрах. Заводские компрессоры малой мощности зачастую громоздки, шумны, отличаются высоким энергопотреблением.

Поэтому заманчивой альтернативой выглядит воздушный компрессор, изготовленный своими руками, к примеру, из компрессора старого холодильника.

Воздушный компрессор: модернизация из холодильника

Отработавшие своё бытовые холодильники зачастую отправляются в утиль вместе с ценным содержимым – портативным холодильным компрессором.

В большинстве случаев аппарат для перекачки фреона холодильной системы остаётся вполне работоспособным. Поэтому логичным видится использование холодильного компрессора для постройки воздушной установки частного применения.

Аппарат, сделанный с помощью оборудования, снятого с обычного бытового холодильника. Малая установка получения сжатого воздуха для частного хозяйства

Добавить к аппарату небольшой ресивер, несколько мелких системных комплектующих, соединить всё шлангами. Вот и готов портативный домашний компрессор воздуха.

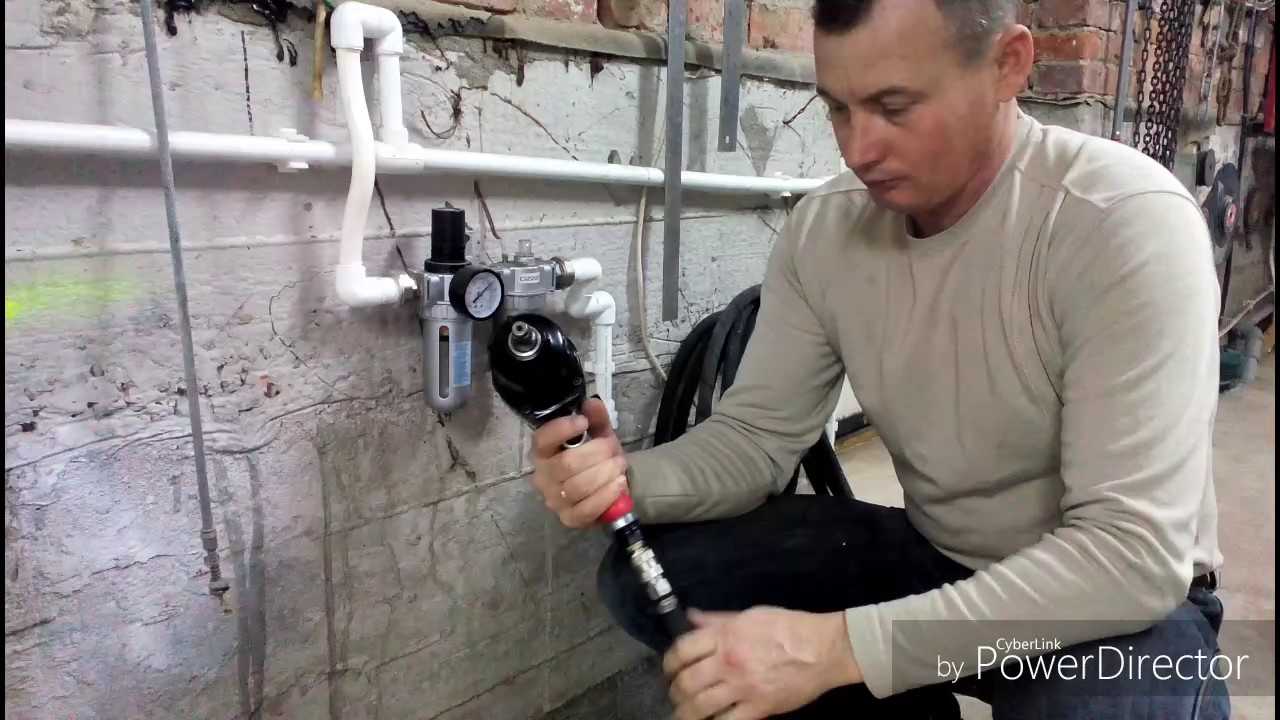

Устройство фильтра-влагоотделителя и принцип его работы

Влагоотделители действуют по одному из трёх принципов:

1. С использованием центробежных сил.
2. С применением веществ, адсорбирующих влагу.
3. Удаление конденсата при его охлаждении.

Действие влагоотделителя заключается в том, чтобы понизить до оптимальных значений влажность воздуха, попадающего в компрессор. Проще всего это выполнить, используя принцип обычного циклона, когда поток воздуха, при его вращении вокруг центральной оси отбрасывается к стенкам рабочего резервуара. Более влажный воздух имеет повышенную плотность, а потому, конденсируясь на стенках резервуара, стекает в виде капель на дно ёмкости, откуда периодически удаляется обычным конденсатоотводчиком. Задача – создать такую скорость воздушного потока, чтобы он носил ярко выраженный турбулентный характер, а всё остальное доделают законы физики.

Для снижения влажности воздуха можно применить и вещества, обладающие свойствами активного впитывания влаги. Наиболее распространённое из них – силикагель. Он представляет собой гранулы высушенной гелей кремниевой кислоты, в которые добавляются различные красители и стабилизаторы. Силикагель производится согласно техническим требованиям ГОСТ 3956, и различается по размерам гранул, процентному содержанию воды, размерам рабочей поверхности и диаметрам пор в гранулах, где и выполняется адсорбирование влаги. Активность силикагеля распространяется на диапазон температур от 20 до 250ºС. Влагоотделитель для компрессора, использующий силикагель, можно встретить в фильтрах аквалангов и тяжёлых грузовиках импортного производства. Устройство имеет блочную систему: при замене адсорбента необходимо извлечь использованные гранулы из фильтра, и заполнить пространство свежим силикагелем.

Наименее функционален третий способ, когда поток воздуха поступает в компрессор через холодильную камеру. Основная проблема заключается в надёжной герметизации холодильной камеры, которую необходимо снабдить конденсатотводчиком. При пайке/сварке следует учитывать максимальное давление воздуха, который будет попадать в холодильную камеру. Из всех типов фильтров-влагоотделителей для компрессора допустимое давление здесь будет наименьшим, что соответственно скажется на производительности окраски.

Влагоотделитель для компрессора промышленного производства стоит недёшево. Например, цена компактного фильтра-влагоотделителя торговой марки Калибр (рассчитанного на избыточное давление воздуха до 8…10 ат) составляет 1600…1800 руб. А для многофункциональной станции Hans (Германия) с регулятором давления и лубрикатором (номинальное давление – до 10 ат) цена вопроса – уже 7500 руб.

Существуют и комбинированные конструкции. Например, влагоотделитель может быть легко получен из фильтров грубой очистки фирм SATA (Германия) или WALCOM (Италия). Для этого в имеющуюся схему узла встраивают дефлектор (обычный, автомобильный, имеет слишком большие размеры), а в нижней части устройства необходимо заменить сплошное дно кольцевым, куда вварить конденсатоотводчик поплавкового или соплового типа.

Некоторые особенности изготовления влагоотделителя своими руками

Может показаться, что изготовить это устройство своими руками довольно просто, но при этом надо всегда помнить о том, что некачественно выполненная работа может привести к тому, что будет оказано негативное влияние на качество выполняемых работ. Например, при работе с пневматическим инструментом, могут возникать перебои в их работе, из-за влаги и мусора попавшего в турбину или подшипниковый узел. Или при покрытии поверхности лаком будут образованы дефекты покрытия. При сборке влагоотделителя своими руками можно использовать некоторые практические советы:

1. Корпус этого устройства, изготовленного своими руками должен обладать герметичностью и способностью выдерживать высокое давление.
2. При установке патрубков и штуцеров своими руками необходимо использовать сварку и пайку. Если есть возможность, то целесообразно использовать полуавтоматическую сварку, выполняемую в среде защитных газов.
3. Диаметр устанавливаемых патрубков и должен обеспечивать свободный проход воздушного потока в устройство и из него.
4. Самодельное устройство, собранное своими руками должно предельно точно отвечать требованиям, которые предъявляет компрессор к качеству воздуха.

Производители и цены

Изготовлением влагоотделителей преимущественно занимаются производители инженерного и строительного оборудования. В частности, надежные и долговечные фильтры выпускают фирмы Matrix, WiederKraft и GAV. Мощные установки этих брендов доступны на рынке за 5-10 тыс. руб. Для бытовых задач качественное решение из семейств упомянутых компаний можно приобрести за 3-4 тыс.

Достойные по характеристикам и функциональным возможностям предложения встречаются и в ассортименте российских производителей. Предприятия «Зубр», «Мастак» и «Ресанта», к примеру, предлагают влагоотделитель для компрессора, цена которого может составлять 1-2 тыс. рублей. Нельзя сказать, что это высокотехнологичные решения, но для типовых задач, связанных с обслуживанием пневматического инструмента, такая фильтрация вполне подойдет.
