Обратный молоток своими руками: инструкция по изготовлению

Про вытягивание. Обратный молоток

Запись про простые приспособления для вытягивания. Практически всё самодельное. Обратный молоток самое главное для меня приобретение последнего времени для ремонта авто – он решает проблемы с удалением серьёзных вмятин. Долго собирался себе сделать обратный молоток. Собирался долго, а сделал за пол часа. Нужно было что то срочно вытягивать.

Самое интересное, что никогда обратный молоток в глаза не видел, но само его описание было понятно. Теперь у меня мой обратный молоток иногда берут другие, несмотря на его убогий внешний вид. Очень удачным оказалось сочетание массы и длинны. Выбивается очень многое – от мятых порогов до смятого двойного металла в заднем крыле (этот пример как раз на видео).

Конечно такая самодельная вещь не самая совершенная (об этом узнал позже) – на нём нет набора сразу нескольких зацепов. Но порой для меня самая незаменимая. Когда станет совсем очень нужно, наверное куплю такой же “фигурный” набор и переставлю планку зацепов на свой груз. Принцип обратного молотка простой.

Важно

Есть не очень толстая труба (на первом этапе ею может оказаться “лыжная палка”) и есть груз, который имеет в середине отверстие, чтобы на эту трубу насаживаться. Далее нужно на одной стороне “трубы” сделать ограничивающую площадку для груза (груз будет биться об неё), а на другой сделать крючок или другие разновидности временного “контакта и зацепа” с ремонтируемым металлом.

Может иногда вместо крюка это будет, например, просто шпилька с длинной резьбой (проталкиваем шпильку в отверстие кузова и с обратной стороны через шайбу или фигурную проставку накручиваем фиксирующую временную гайку. Как креплю сменяемые насадки. Труба должна заканчиваться именно шпилькой с резьбой (в трубу вварил саму эту длинную шпильку).

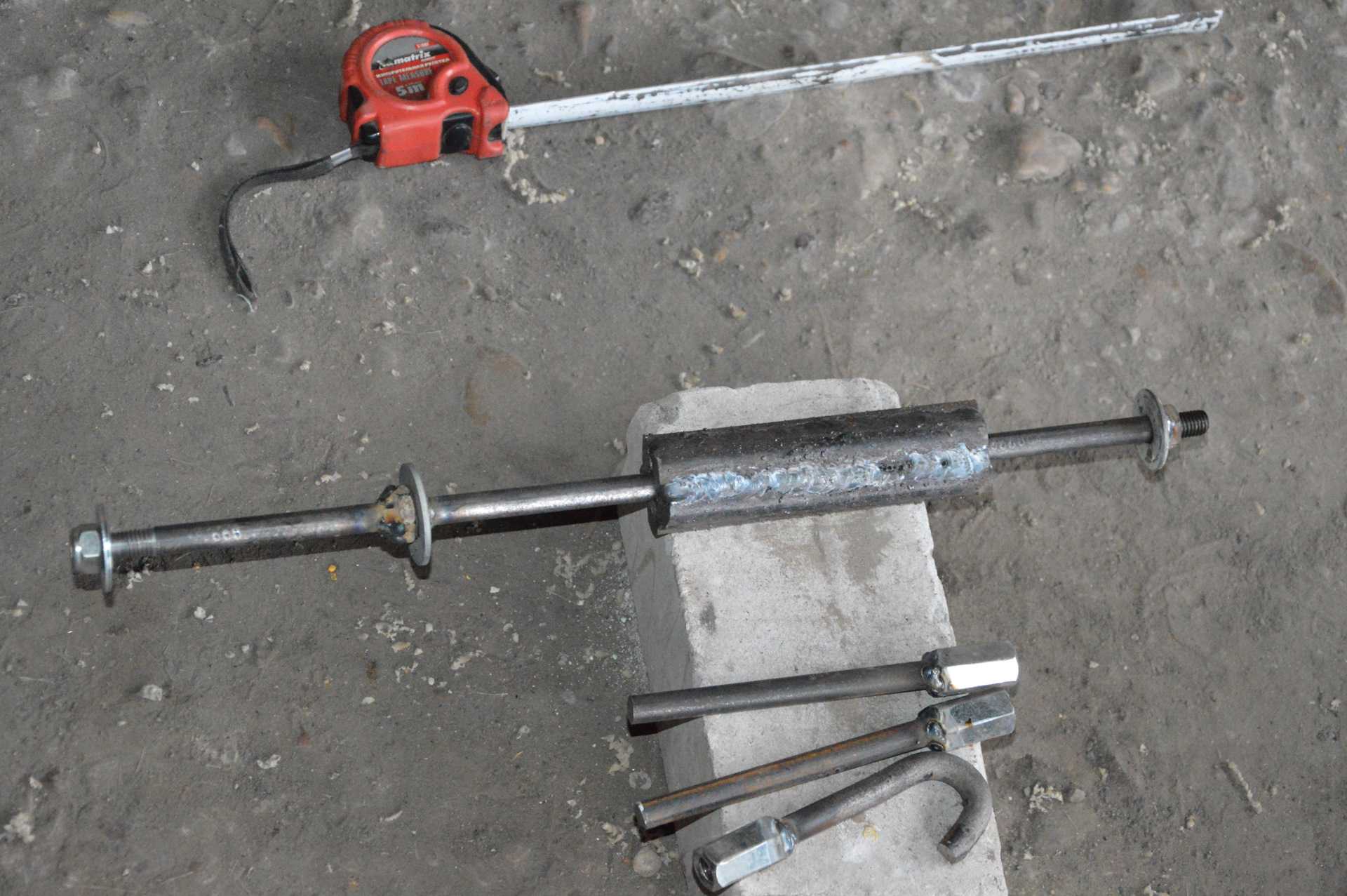

Насадка должна тоже заканчиваться такой же шпилькой. Можно такую взять в строительном магазине – такие продают куском около (?) метра- от него отрезать нужную длину. Чтобы их соединить, надо накрутить на одну из них десяток гаек и… проварить гайки между собой. По крайней мере я не стал изобретать ничего другого.

“Зацепившись” за метал кузова используем массу груза на “трубе” – разгоняем груз в сторону “на себя”. Груз бьёт по ограничивающей площадке (например очень большой приваренной на трубе шайбе) и появляется удивительной силы удар, передающийся на вытягиваемый металл.

У меня груз получился массой 3 кг. Когда сделал похожую конструкцию с грузом массой 0.5 кг- она мне не понравилась.

Очень многое придумано давно, просто нашлись производители, которые поставили изготовление таких и похожих приспособлений на поток. Они более совершены и приятнее в работе чем самодельные. Сразу вспомнились недешёвые подкладки-формы для жестянщиков (поддержки). Тоже не раз задумывался их купить. Потом, как то со временем набрались похожие формы сами собой.

Опять же, интересная история про набор уникальных длинных прутков для выдавливания вмятин “изнутри”. Набрал и таких – самых разных “крючёчков”. Пока находишься на любительском уровне ремонта могут устраивать и свои. А когда будет важным сохранить время, тогда окажется не до рассуждений. Придётся приобретать профессиональный инструмент.

Что все и делают, если хотят работать быстро.

• Ну а пользуюсь самым простым, пока это ещё не надоело.
• ……… ….

добавлено 3 августа В ответ на комментарий. Про действие обратного молотка можно понять из видео про Ауди. Запись не впечатляющая, но принцип работы молотка понятен.

добавлено март 2012 Прогресс не стоит на месте. А как вам такая запись.

добавлено 3 февраля 2013.

И всё таки про мой обратный молоток. Не перестаю удивляться простоте его конструкции и какие большие дела можно решать с его помощью. – Самый наглядный пример его использования-это вытягивание мятых порогов. Помимо этого, сюда включаются все случаи когда надо вернуть метал на 0.5-5 см наружу. Конструкция действительно простая. 1. Блин с весом 2.5-3 кг. 2. Направляющая (сделанная из старого аммортизатора и т.п.) по которой двигается блин. 3. Наваривание ограничительной шайбы, по которой блин будет биться. Фото всё показывают

Пока нет схожих записей

Что нужно для вакуумной рихтовки?

Незаменимый помощник в вакуумном процессе избавления от дефектов кузова – вакуумный обратный молоток. Его применяют для того, чтобы сделать ремонт без нарушения ЛКП, захватывая поврежденный участок металлической поверхности кузова. Это очень удобно, так как не требуется тратить время на разборку и сборку комплектующих узлов. Компрессор, вырабатывающий сжатый воздух, приводит в движение молоток, и дальнейшая работа осуществляется этим устройством.

Кроме молотка, рихтование вакуумом можно делать, применяя и другое, альтернативное оборудование. Ремонт кузова можно доверить такому вакуумному устройству, как механическая присоска. Такие приборы можно применять как в обычных гаражных условиях (тогда вам понадобится компрессор), так и в специализированных сервисных центрах.

В гараже применяется присоска ручного вида, и чтобы начать работу, вам не потребуются какие-либо дополнительные знания. А вот для того, чтобы использовать в работе специализированные присоски, без дополнительных сведений и практического опыта, вряд ли что-нибудь получится. К тому же цены на профессиональные инструменты довольно высоки, и для любительского применения вряд ли будет разумно приобретать такое оборудование.

Вспомогательные аксессуары

Аксес­су­а­ры для рабо­ты с дверь­ми через окон­ный про­ём (окон­ный про­тек­тор PDR и клин)

Для ремон­та вмя­тин на две­рях инстру­мен­ты PDR обыч­но рас­по­ла­га­ют­ся меж­ду пане­лью две­ри и её стек­лом. Что­бы предот­вра­тить повре­жде­ние стек­ла, исполь­зу­ет­ся окон­ный про­тек­тор со спе­ци­аль­ным кли­ном. Всё, что Вам нуж­но сде­лать, это опу­стить стек­ло вниз, вста­вить клин и защит­ный про­тек­тор, создав про­стран­ство для рабо­ты инстру­мен­та. Так­же, вме­сто кли­на исполь­зу­ет­ся воз­душ­ная подуш­ка, кото­рая лег­ко уве­ли­чи­ва­ет зазор меж­ду стек­лом и пане­лью, обес­пе­чи­вая луч­ший доступ для инструмента.

Суще­ству­ют раз­лич­ные типы про­тек­то­ров на рын­ке, но наи­бо­лее рас­про­стра­нен­ным явля­ет­ся пла­сти­ко­вый или метал­ли­че­ский лист с пря­мым углом на краю.

Перед нача­лом рабо­ты с дверь­ми нуж­но учи­ты­вать тип уста­нов­лен­ных в них стё­кол. Обыч­но боко­вые стёк­ла сде­ла­ны из ста­ли­ни­та (зака­лён­но­го стек­ла), но сей­час на неко­то­рых совре­мен­ных авто­мо­би­лях могут быть лами­ни­ро­ван­ные боко­вые стёк­ла. Для это­го типа стё­кол кри­тич­но дав­ле­ние, кото­рое может воз­дей­ство­вать на них во вре­мя ремон­та (даже через пла­сти­ко­вый протектор).

Перед ремон­том луч­ше все­гда про­ве­рять стек­ло две­ри, на кото­рой будет выправ­лять­ся вмя­ти­на. Лами­ни­ро­ван­ное стек­ло мож­но рас­по­знать по 2‑х слой­ной струк­ту­ре, кото­рую мож­но уви­деть в верх­ней части стек­ла. Если стек­ло выгля­дит как 2 слоя, скле­ен­ных вме­сте, это при­знак лами­ни­ро­ван­но­го стек­ла. Напро­тив, слой­ность не будет вид­на по краю кус­ка зака­лен­но­го стек­ла. Оно будет выгля­деть как абсо­лют­но глад­кий, цель­ный кусок. Так­же в угол­ке стек­ла может быть обо­зна­че­ние «laminated» или «tempered».

Если стек­ло лами­ни­ро­ван­ное, то луч­ше сле­до­вать сле­ду­ю­щим реко­мен­да­ци­ям, что­бы мини­ми­зи­ро­вать веро­ят­ность повре­жде­ния стекла.

1. Сни­ми­те мол­динг на верх­нем краю двер­но­го проема.
2. Опу­сти­те стек­ло так, что­бы оно выхо­ди­ло из про­ёма при­мер­но на 7–8 см.
3. Исполь­зуй­те надув­ную подуш­ку для созда­ния про­стран­ства меж­ду стек­лом и пане­лью. Не исполь­зуй­те для это­го клин, так как дав­ле­ние для лами­ни­ро­ван­но­го стек­ла опасно.
4. Все­гда исполь­зуй­те метал­ли­че­ский защит­ный про­тек­тор для лами­ни­ро­ван­ных стёкол.

Сня­тие мол­дин­га с верх­ней части две­ри даёт боль­ший зазор, что­бы вста­вить инстру­мент меж­ду стек­лом и пане­лью две­ри.  Это даст доста­точ­но места для инстру­мен­та.  Остав­ляя 7–8 см стек­ла под­ня­тым, Вы може­те при­ло­жить более рав­но­мер­ное дав­ле­ние к цен­тру стек­ла надув­ной подуш­кой, вме­сто того, что­бы кон­цен­три­ро­вать всё дав­ле­ние на верх­нем краю.  Метал­ли­че­ский про­тек­тор так­же помо­га­ет рас­се­ять дав­ле­ние, кото­рое Вы буде­те ока­зы­вать на стек­ло с помо­щью инструмента.

Так как лами­ни­ро­ван­ное стек­ло лег­че повре­дить, чем зака­лён­ное, при PDR ремон­те вмя­тин на две­рях, то ино­гда, если маши­на доро­гая, самый без­опас­ный спо­соб — это снять внут­рен­нюю обшив­ку две­ри и стекло.

Стенд для капо­та (hood stand)

Стенд обыч­но исполь­зу­ет­ся для ремон­та вмя­тин на капо­те, когда они не могут быть отре­мон­ти­ро­ва­ны на машине. Стенд упро­ща­ет рабо­ту. На стен­де панель жёст­ко закреп­ля­ет­ся и мастер может лег­ко полу­чить доступ к обрат­ной сто­роне в любой точке.

Совре­мен­ные стен­ды име­ют регу­ли­ров­ки, что поз­во­ля­ет их исполь­зо­вать для капо­тов раз­ных раз­ме­ров, а так­же для кры­шек багаж­ни­ка. Стенд лег­ко скла­ды­ва­ет­ся для ком­пакт­но­го хранения.

Упо­ры, фик­са­то­ры, подвесы

Для ремон­та вмя­тин на кузо­ве авто кро­ме спе­ци­аль­но­го инстру­мен­та тре­бу­ют­ся упо­ры и фик­са­то­ры. Важ­но зафик­си­ро­вать подвиж­ную ремон­ти­ру­е­мую панель (капот, крыш­ку багаж­ни­ка или дверь) в удоб­ном поло­же­нии. Для это­го исполь­зу­ют­ся спе­ци­аль­ные упо­ры и фиксаторы.

Под­ве­сы пред­на­зна­че­ны для созда­ния опо­ры и пра­виль­но­го рыча­га для крю­ков при прав­ке вмя­тин. Обыч­но кре­пят­ся за тех­но­ло­ги­че­ские отвер­стия кузо­ва. Они быва­ют раз­ных форм и раз­ме­ров. Так­же для этих целей исполь­зу­ют­ся кара­би­ны. Они удер­жи­ва­ют более мас­сив­ные инстру­мен­ты во вре­мя уда­ле­ния обшир­ных повреждений.

Ножи для рез­ки герметика

Ножи для срез­ки гер­ме­ти­ка необ­хо­ди­мы при ремон­те вмя­тин под уси­ли­те­ля­ми. Нож поз­во­ля­ет акку­рат­но сре­зать гер­ме­тик, не поца­ра­пав ЛКП. Дан­ные ножи ост­рые и эла­стич­ные. Могут иметь раз­ную дли­ну, раз­ные ручки.

Вытягивание вмятины сантехническим вантузом

Этим при­спо­соб­ле­ни­ем мож­но не толь­ко про­чи­стить засор, но и вытя­нуть вмя­ти­ну. Нуж­но исполь­зо­вать ван­туз для рако­вин, а не тот, что пред­на­зна­чен для чист­ки уни­та­зов. Это более доступ­ный вари­ант спе­ци­аль­ной при­сос­ки, кото­рый при­ме­ня­ет­ся в бес­по­кра­соч­ном ремон­те вмя­тин.

p, blockquote 19,0,0,0,0 –>

После вытя­ги­ва­ния вмя­ти­ны ван­ту­зом, могут остать­ся неболь­шие неров­но­сти, тре­бу­ю­щие после­ду­ю­ще­го вырав­ни­ва­ния.

Необ­хо­ди­мо увлаж­нить как поверх­ность пане­ли с вмя­ти­ной, так и сам ван­туз, точ­нее, его рези­но­вую часть. Мож­но исполь­зо­вать горя­чую воду. Горя­чая вода сде­ла­ет рези­ну ван­ту­за более эла­стич­ной, а так­же немно­го нагре­ет поверх­ность. Нуж­но уста­но­вить рези­но­вый кла­пан на вмя­ти­ну, нада­вить и рез­ко дёр­нуть. Плав­ные вмя­ти­ны, без силь­ных зало­мов вполне мож­но вытя­нуть таким спо­со­бом. Может не остать­ся сле­да, либо оста­нет­ся незна­чи­тель­ный залом метал­ла.

p, blockquote 20,0,0,0,0 –>

Виды молотков

Различные виды молотков применяются в разных сферах ремонтных и строительных работ. При этом каждая модель изготавливается из разного материала, имеет разное строение и конструкцию. Какие разновидности молотков существуют:

Столярный молоток предназначен для работы с деревянными деталями, поэтому зачастую тыльная сторона головки оснащена гвоздодером. Масса составляет 100-500 г. такая легкость необходима для того, чтобы делать точные, а не силовые удары. Ударная площадь молотка плоская, а рукоятка может быть сделана и дерева, металла или металлопластика. На основании рукоятки обычно крепятся резиновые накладки для крепкого хвата.

К столярным молоткам можно отнести и киянку. Такой инструмент полностью изготовлен из древесины твердой породы. Киянок предназначенный для работы с деревянными деталями в тех случаях, когда есть угроза формирования вмятин на древесине. Киянок используют для соединения пазов деревянных деталей.

• Штукатурный молоток предназначен не только для работы с глинистой поверхностью. Такой инструмент активно используется в процессе монтажа гипсокартона. Приспособление небольшого размера, а его ударная часть имеет круглую форму. Тыльная часть головки представлена небольшим топориком. Такая конструкция позволяет без повреждения отделочного материала вбивать в него гвозди или производить зачистку (подрезку).
• Для укладки плитки, кафеля или кирпича используется резиновый молоток. Соответственно такой резиновый молоток тоже называется киянок. Инструмент помогает уплотнять и ровнять хрупкие детали декоративных строительных элементов. Так как резиновый молоток называется киянка, то и для работы с деревом такой тип инструмента подойдет идеально.
• Молоток плотника (кровельщика) представляет собой инструмент с металлической головкой. Ударная часть может иметь круглую или квадратную форму, а ее поверхность обычно рифленая. Головка дополнительно оснащена гвоздодером или заостренным «усиком». Масса инструмента обычно составляет 300-800 г. Предназначен инструмент для забивания гвоздей, клиньев и подгонки деревянных конструкций кровли и опорных балок.
• Есть специальный ударный инструмент для кладки, с помощью которого можно подбивать кирпич в процессе работы с кирпичом, бетоном. Благодаря наличию плоской узкой части можно откалывать отдельные части камня, кирпича или бетона. Молоток каменщика имеет название кирка, а в народе нарекается «кулачок». Инструмент должен быть прочным и не слишком тяжелым.
• Слесарный молоток считается самым популярным и распространенным. Из чего конкретно состоит слесарный вид инструмента. В первую очередь это головка круглая или квадратная с одной стороны и закаленная с другой под углом 45°. Ручка изготавливается обычно из дерева, но может быть металлической или металлопластиковой. С помощью такого инструмента можно забивать клинья, гвозди.
• Кувалда или молот считается наибольшим видом молотков среди всех. Можно сказать, что это профессиональное приспособление, предназначенное для разрушения. Используется для нанесения мощных ударов без особой точности. С помощью кувалды можно вколачивать сваи, разбивать бетон. Масса приспособления составляет 8-10 кг. Состоит из прямоугольной металлической головки и деревянной рукояти.

Еще есть виды приспособлений, которые применяются в узких сферах. Медный молоток похож на кувалду, но наконечник изготовлен из меди. Такой сплав не производит искр в момент удара, поэтому может использоваться в огнеопасных ситуациях. Маленький аналог слесарного инструмента подойдет для сварщика. Но у такого аналога узкая часть имеет больший угол скала около 45°-50°.

В зависимости от вида работы подбирается тип ударного инструмента. Разное устройство головки помогает совершать определенные манипуляции с разными отделочными и строительными материалами.

Отличительные особенности молотка и кувалды

Если рассматривать 2 варианта ударных инструментов, которые отличаются только массой, то возникает вопрос о том, чем именно отличается молоток от кувалды. Кувалда – это один из подвидов, но все различия разительны.

Основные отличия молотка и кувалды:

Характеристики	Молоток	Кувалда
Масса	50 — 1000 г	8-10 кг
Размер	28 — 38 см	40 см до 80 см
Назначение	Для забивания или демонтажа гвоздей	Для разбивания и заколачивания свай, клиньев

Основное отличие данных инструментов заключается в ударной силе и массе. Вообще считается, что приспособление для вколачивания, который имеет массу более 4-х кг – это уже кувалда.

Что такое обратный молоток?

Назначение этого приспособления – создание вытягивающего усилия на поверхности с целью разравнивания деформированной плоскости или снятия запрессованной детали. Если стандартная кувалда состоит лишь с рукоятки и головки, то устройство данного инструмента сравнительно сложнее. С целью разобраться, что это такое обратный молоток, рассмотрим конструкцию самой простой и распространенной механической модели:

• рукоятка;
• подвижная гиря;
• штырь;
• держатель;
• насадка;

Как работает обратный молоток?

Гиря здесь свободно перемещается по гладкому штырю от адаптера до жесткого упора на рукоятке. Изучив вкратце, как выглядит обратный молоток, что это за полезное приспособление, рассмотрим принцип его использования. Вытягивающее усилие создается резким движением гири в момент удара о корпус металлического упора. По сути, данным способом имитируется постукивание по металлу с противоположной стороны кузова. В разборных устройствах силу удара легче регулировать путем использования грузиков с разным весом.

https://youtube.com/watch?v=Zbo4O5Kwb0k%250D

Что это за прибор

Если вы хоть немного знакомы со слесарным делом, то создать такой инструмент в домашних условиях вам будет достаточно просто.

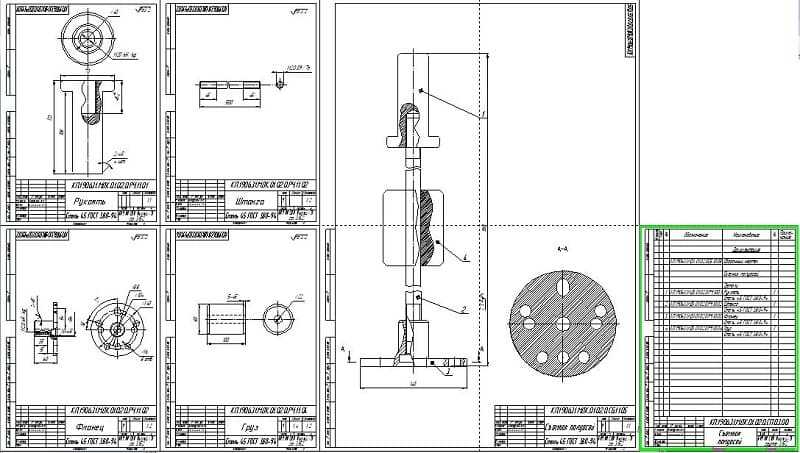

Самостоятельное изготовление такого приспособления не займет много времени, и даже не потребует наличия специального оборудования или знаний. Для более наглядного понимания представляем примитивный чертеж, который не будет лишним.

Как уже отмечалось выше, конструкция такого молотка очень простая. На стальной прут длиной 50 см диаметром от 10 до 20 мм насаживается металлическая втулка, которая должна иметь удобства для захвата рукой.

Диаметр ее отверстия должен позволять свободно скользить по пруту молотка, не создавая большого люфта. На верхней части устанавливается рукоятка для удерживания инструмента рукой. Перед рукояткой на прут наглухо крепится ударная шайба.

Как выбрать шуруповерт, Вы можете узнать здесь.

А эта статья расскажет, как правильно выбрать электрический краскопульт.

Внизу крепится еще одна шайба предохранительная, которая не позволяет, чтобы во время работы втулка могла слететь с прута, тем самым нанести дополнительное повреждение выравниваемой поверхности. И на самом наконечнике инструмента должен находиться крючок для захвата скоб.

Если вы решили сделать такой молоток сами, а не купить в магазине, где цена будет значительно выше, то желательно чтобы крючок и нижняя шайба были съемными. Так как для удобства при работе лучше иметь набор крючков разной длины, а также несколько втулок различных по весу.

Вакуумный прибор

Хочется добавить особый вид описываемого прибора — вакуумный обратный молоток. Интересно знать, что вакуумная рихтовка кузова имеет характерную особенность, которая дает возможность отремонтировать немалую площадь поврежденной поверхности автомашины.

Преимуществом такого обратного молотка является вакуумная присоска, с помощью которой не нужно будет снимать толщину лакокрасочного покрытия с машины, прежде чем начать кузовной ремонт. При работе обратным вакуумным молотком не требуется производить засверливание или приваривание скоб на выравниваемый участок кузова.

В данном случаи применяются пистоны любой формы и конфигурации. При помощи вакуумной присоски материал крепко удерживается при выравнивании вмятины. Работа с таким инструментом сокращает затраты труда и время производства работы.

Восстановление кузова с помощью вакуумной рихтовки происходит в несколько этапов:

1. Очищение поверхности от жира и прогревание места для выравнивания.
2. По центру и по краям вмятины приклеиваются два специально подобранные клеевые пистоны.
3. Производится зацепка пистона вакуумным молотком, аккуратно воздействуя на выравниваемую площадь.
4. Повторение двух предшествующих действий до того момента, пока поверхность не примет нужную форму.
5. Основательно доработать выровненную поверхность минилифтером, который продается в наборе с пистонами.

Возьмите на заметку:

для выравнивания неровностей в сложных местах используются крючки одинаковой формы и разной длины, позволяющие устранить дефект в самых разных частях поверхности кузова авто.

Однако вакуумная вытяжка вмятин также не лишена недостатков, которые заключаются в том, что она не избавляет полностью от дефекта. Кроме того, если поврежденные участки автомобиля имеют трещины, то такая рихтовка способна ее сильнее повредить

Поэтому стоит с огромным вниманием отнестись к способу проведения кузовного ремонта и выбору соответствующих инструментов

Тем не менее, при выполнении работ по ремонту кузова для удаления вмятин в трудных местах, где нет доступа изнутри машины, вам поможет только обратный молоток. Такой надежный инструмент для выравнивания вмятин должен иметь каждый автослесарь, который занимается ремонтом автомобилей.

Как сделать обратный молоток из подручных материалов, смотрите в следующем видео:

Видите неточности, неполную или неверную информацию? Знаете, как сделать статью лучше?

Хотите предложить для публикации фотографии по теме?

Пожалуйста, помогите нам сделать сайт лучше!

Многие автомобилисты восстанавливают кузов машины своими руками. При выполнении этой работы, чтобы устранить дефекты, необходимо использовать специальные инструменты, в том числе и обратный молоток. Это приспособление можно купить, однако если кузовной ремонт выполняется нечасто, то гораздо выгоднее будет сконструировать инструмент самостоятельно.

Все, что нужно знать о инструменте

Чтобы выправить такую вмятину, нужно снимать весь бампер, а это долго и непросто — намного быстрее и удобнее вытянуть пластик на себя

Если на автомобильном кузове появилась вмятина, значит самое время приобрести обратный молоток или сделать его своими руками. Ведь именно этот инструмент поможет выровнять металлическую поверхность до первоначального состояния.

Этот инструмент — разновидность молотка, который наносит удары не как отбойный, а от поверхности, вытягивая ее на себя. Устройство инструмента предельно простое — по стержню свободно ходит гиря, и стержень оснащен рукоятью.

На чертеже показаны основные элементы в конструкции рихтовочного молотка — синей стрелкой обозначено движение груза

Стержень изготавливается из металлического прута или из металлической толстостенной трубки с диаметром 2 см и длиной 50-80 см. Гиря — это цилиндр длиной 15-20 см и весом 300-500 грамм. Через цилиндр проходит сквозное отверстие, по которому свободно перемещается стержень.

• На одном конце стержня жёстко закреплена рукоять. Рукоять выполнена из металла или на ней предусмотрена металлическая гарда, на которую приходится ударное воздействие;
• На противоположном от рукояти конце располагается присоска или острие для точечной сварки. Несмотря на простоту инструмента, цена приспособления начинается с 2 тыс. рублей (цены актуальны на весну 2017 г.).

Почему для рихтовки кузовных деталей применяется не обычный ударный молоток, а именно обратный? Учитывая характер повреждений при вмятине, устранить дефект можно, оказав механическую нагрузку на металл в нужном направлении. Пробраться за поврежденный кузовной элемент, чтобы его выбить в обратную сторону, невозможно.

Выбирая ударное приспособление, повреждённый металл на кузовном элементе можно вытянуть просто и быстро. Более того, кузовной элемент даже не придется снимать, так как всю работу можно выполнить прямо на машине.

Разборка узла барабанного тормоза — это непростое занятие, пока вы не попробуете применить обратный молоток для споттера.

Альтернативный способ применения инструмента — снятие тормозных барабанов с закисших шпилек. Другим инструментом тут не подступиться, а приварив молоток обратного действия или прикрутив его болтом, выполнить демонтаж можно просто и быстро.

Разновидности инструмента по способу крепления к поверхности

Иллюстрации	Виды и их описание
	Пневматические — с вакуумным зацепом. Вакуумный обратный молоток пригоден для рихтовки с минимальными повреждениями лакокрасочного покрытия.

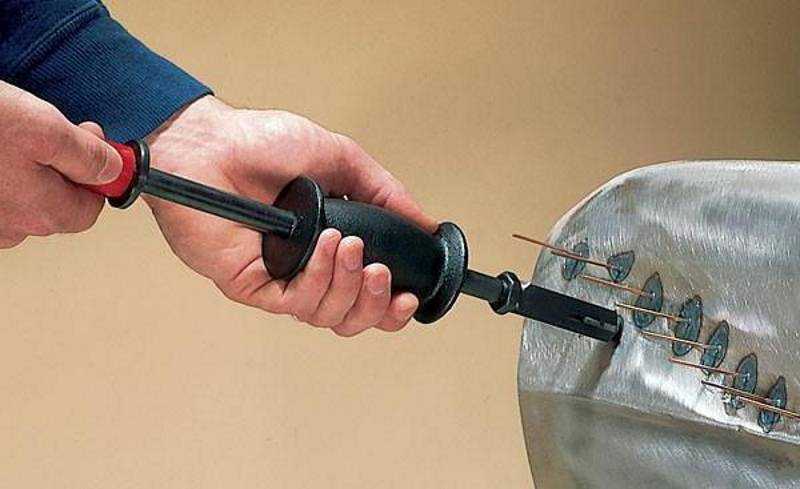

	Для точечной сварки споттером. Этот обратный молоток предназначен для работы с предварительно зачищенным металлом, к которому можно приварить металлический стержень.

Есть молоток для кузовного ремонта, напрямую присоединённый к споттеру, а есть устройства, для которых отдельно нужен сварочный аппарат.

После того, как неровность устранена, накладка срезается.

Как приспособление работает

Иллюстрации	Описание действий
	Подготовка поверхности. Повреждённая поверхность кузова обрабатывается проволочной щеткой на болгарке, вплоть до полного удаления краски. После чернового удаления металл шкурится крупной наждачкой.

Даем металлу остыть, затем гирей с усилием ударяем по рукояти. Повторяем удары до тех пор, пока металл не выгнется.

Как сделать самому из подручных материалов

Иллюстрации	Инструкция сборки
	Подготавливаем материалы. Нарезаем кусок прута диаметром 15 мм длиной 70 см; 5 кусков того же прута длиной 15 см.
	Варим гирю. Поверх длинного прута наматываем в несколько слоев скотч и, как показано на фото, выкладываем короткие обрезки.

https://youtube.com/watch?v=Y1ffHedLhZs

Как сделать модель молотка самостоятельно

Простая гиревая модель доступна для самостоятельной сборки. Сделать и более модерновый обратный молоток для кузовного ремонта своими руками, вполне возможно, если приобрести комплектующие. Рассмотрим один из вариантов, для которого потребуются следующие материалы:

1. Стальной прут. Сечением не меньше 2 см. Если не учесть этого, то тонкий прут прослужит недолго – хватит на одну рихтовку.

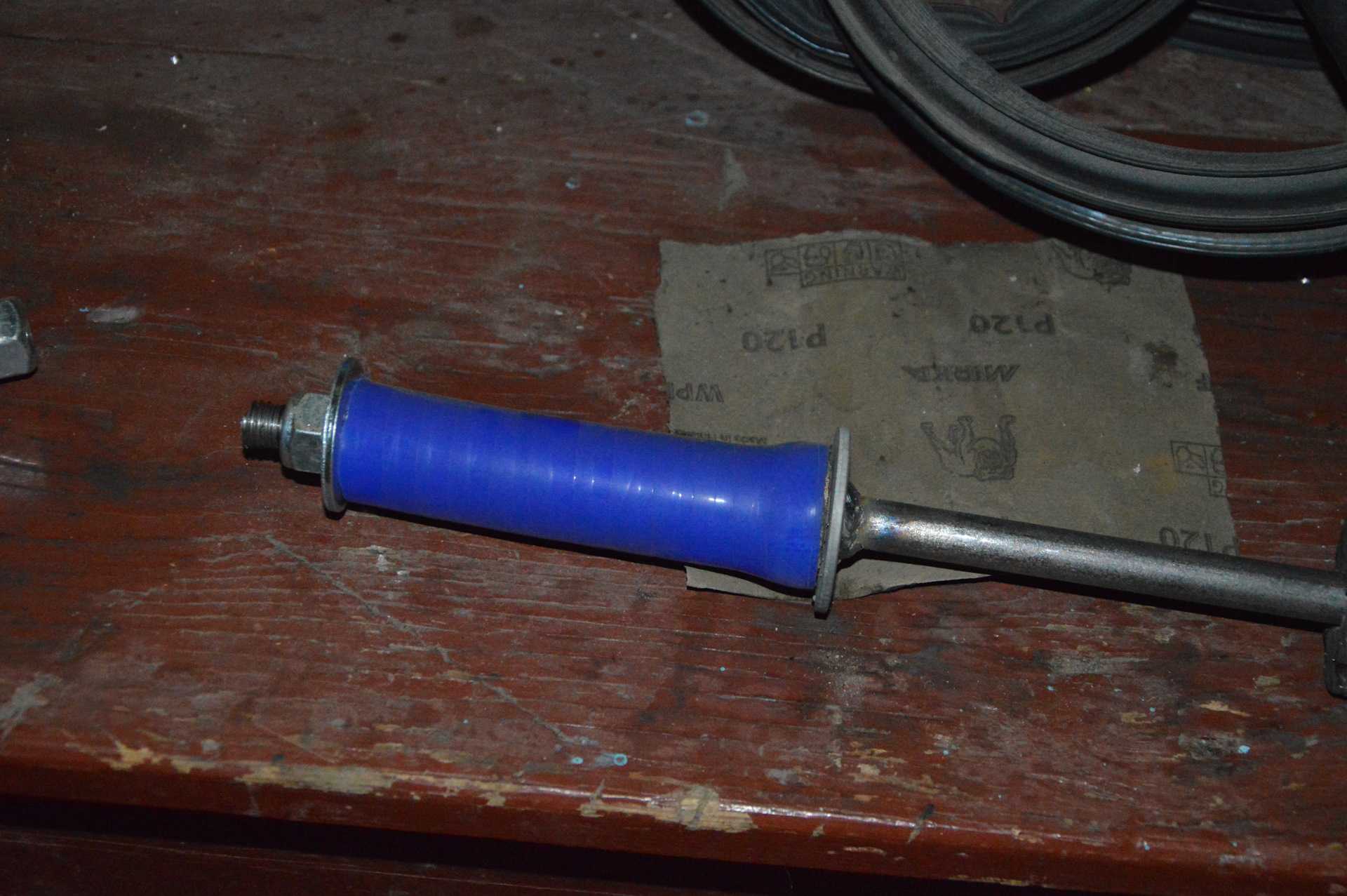

2. Каучуковая рукоятка. Ее вытачивают специально из цельного куска или используют насадку от чего-либо.

3. Стальной крюк. На его конце нарезают резьбу для вкручивания в штырь. Он нужен не только для вытягивания поверхности за скобы, но и как обратный молоток для снятия форсунок – им удобно подцеплять отжившие детали, подлежащие замене.
4. Сварочный аппарат. Для домашних нужд подойдет инвертор.
5. Стальные шайбы – 2 штуки. Диаметр – 3 см.
6. Гиря. Используют обыкновенную от магазинных весов бабку, без углов и выступов. Иначе ею неудобно пользоваться. Сечение до 6 см и длина до 15 см.

Чтобы удобнее было собирать кустарную модель, лучше иметь на руках чертеж обратного молотка с нанесенными типовыми размерами. Так скорость сборки наверняка увеличится. Изготавливают его следующим образом:

Приводят прут в надлежащее состояние – вымачивают в антикоррозийном растворе, шлифуют и обезжиривают

Важно, чтобы штырь под самодельный обратный молоток оставался ровным – либо его выбирают согласно этому, либо выправляют на начальном этапе.
На конец прута наваривают одну из шайб, чтобы при ударах, гиря не слетала с прута и не задевала поверхности кузова машины. Сразу оснащают обратный молоток своими руками захватом – приваривают или прикручивают к концу прута крюк.
Гирю сверлят на токарном станке насквозь, чтобы ход по стальному штырю стал беспрепятственным

Проверяют это сразу, надевая утяжелитель с другого конца. Если он ходит туго, то увеличивают диаметр внутреннего отверстия.
После надевания гири, на другом конце фиксируют вторую шайбу, чтобы не дать тяжелой бабке разбить рукоятку.
Остается надеть каучуковую насадку и обратный молоток для споттера готов. Кустарную модель проверяют в действии на старом, ненужном куске железа и устраняют недостатки, иначе на кузове машины появятся дополнительные дефекты.

Резиновая насадка на конце инструмента для кузовного ремонта

Чтобы сделать обратный молоток с вакуумной присоской, потребуются такие же комплектующие, только вместо крюка используется вантуз – новый, от старого толку не будет. Сначала «присасывают» насадку к железу и потом начинают работу. Достоинство в том, что к кузову не придется приваривать дополнительные скобы, а потом снимать их портя тем самым и без того некрасивую поверхность.

Модель, которую представляет собой обратный электрический молоток – это вариант рихтовального инструмента, снабженного движком. Усилий по выпрямлению вмятин практически не требуется – сила движка позволяет вытягивать и наносить удары по железу с большей амплитудой, чем это делает человек.

Другие виды рихтовочных молотков

Кроме молотка обратного действия, для рихтовальных работ используются также другие варианты молотов, например, «усадочный» или «кирочка». Все они имеют некоторое сходства, а именно: бойки выполнены из эластичного либо резинового материала, что обеспечивает мягкое воздействие инструмента на деформированную поверхность в процессе выравнивания. Такая особенность конструкции позволяет устранять дефекты очень аккуратно и без какого-либо повреждения металла.

Такие устройства дополнительно укомплектовываются расширяющимися к концу рукоятями с прорезиненной накладкой, обеспечивающей крепкий обхват и надежное удержание при интенсивном использовании. Большинство усовершенствованных моделей снабжены насадками из разных материалов, которые можно менять во время рабочего процесса, используя внешнюю резьбу на ручке.

Как вы можете видеть, самостоятельное создание молотка обратного действия не занимает много времени, если заблаговременно подготовить все необходимые инструменты и материалы. Его использование существенно облегчает кузовной ремонт авто, позволяет аккуратно снимать форсунки, шрус и выполнять множество иных ремонтно-восстановительных работ.
