Приспособления для разметки

Исходя из сложностей выполнения пространственной разметки, разработано множество инструментов и приспособлений для ее нанесения. Причем большая часть такого инструмента подходит для нанесения и плоскостной разметки.

Среди наиболее распространенных приспособлений для пространственной разметки выделяют:

1. Чертилка – наиболее простой и универсальный инструмент, который не требует особой подготовки и позволяет наносить разметку в полевых условиях. Чаще всего, она представляет собой металлический стержень, один конец которого заострен. Обычно для их изготовления применятся углеродистые стали различных марок. Заострятся может как один конец, так и два, в зависимости от предназначения инструмента. Их длина обычно составляет около 10 см. Часто для того, чтобы конец не тупился, его могут дополнительно закалять. Используют чертилки обычно с линейками или шаблонами.
2. Рейсмас – в основу рейсмаса взята чертика, но он имеет более сложную конструкцию, так как применяется для нанесения штрихов на вертикальной поверхности. Он обычно состоит из вертикальной стойки, с нанесенной метрической разметкой, и параллельной стойки с закрепленной чертилкой. Такой инструмент применяется при необходимости нанесения высокоточной разметки.
3. Циркуль – незаменимый инструмент, необходимый для начертания окружностей, дуг, а также деления отрезков на отдельные равные части. Бывает двух видов: простой и пружинный. Простой позволят фиксировать ножки в определенном положении, отмеряя и выделяя отрезки нужной длины. Пружинный циркуль менее распространенный, но более точный. Также выделить такую разновидность как разметочный штангенциркуль.
4. Кернер – слесарный инструмент в виде стержня. Он применяется для нанесения керновых углублений, необходимых для деления окружностей на равные части. Одна его сторона заострена, именное ей проделываются отверстие, а другая плоская, по которой выполняется удар молотком. Полученное отверстие делает работу со сверлом проще, оно не скользит и находиться точно в центре.

Кернер обычно изготавливается из частично закаленной высокопрочной стали. Закалки подвергается заостренный стержень. Такой инструмент обычно имеет размер от 10 до 18 см.

Также существует автоматическая модель подобного инструмента, которая значительно упрощает работу с ним.

Для проделывания отверстия не нужно наносить удар молотком. Наиболее распространенным из таких является электрический. В его основе установлена катушка со стержнем внутри. При нажатии на острие, происходит замыкание цепи, в катушке возникает магнитное поле, под воздействием которых стержень ударяет по поверхности, создавая углубление.

1. Разметочная плита – чугунная поверхность, на которой устанавливаются детали и инструменты для разметки. Она не должна терять форму, прогибаться и наклоняться в процессе работы. На плите могут проделываться канавки, образующие равные квадраты. Такие канавки упрощают установку инструментов. Может производиться вместе с подставкой или устанавливаться на рабочем столе.
2. Призма – представляет собой подставка с призматической выемкой. Она состоит из двух щечек, в форме призмы, между которыми устанавливается заготовка. Может устанавливается на винтовую опору. С ее помощью можно регулируется положение щечек, увеличивая или уменьшая расстояние между ними.
3. Угольник с полкой – чаще всего применяется для плоскостной разметки, но также может применяться и пространственной. Он используется в случаях, когда есть необходимость выверенного расположения заготовки в разметочном приспособлении.
4. Разметочные клинья – используются для регулировки высоты установки объекта с минимальными отклонениями.
5. Домкраты – являются аналогами клиньев, и также позволяют точно регулировать высоту. Домкрат необходимо использовать в тех случаях, когда работа связанна с массивными заготовками.

Как дополнительное приспособление для разметочных работ применяется краска. Ее покрывается поверхность, чтобы разметочные штрихи были хорошо видны. Она подбирается таким образом, чтобы хорошо контрастировала с естественной поверхностью, даже при тусклом освещении.

Как я высверливал из двигателя другое сломанное сверло

Притянули автомобиль Мерседес VITO на СТО. Я не много времени потратил, чтобы вычислить, что льёт в обратку 1 -я форсунка. Причина найдена.

Вот здесь и началось. Клиент машину собрался продавать машину, в качественном ремонте не заинтересован, поэтому сказал снимать только 1-ю форсунку. Не люблю таких клиентов…

Пришлось сделать «звонок другу» — Евгению Боровику в г.Ужгород — чтоб рассказал «что почем».

Женя честно предупредил: «Болт крепления форсунки ты обязательно сорвёшь, и форсунку придётся снимать плитой». А у меня её нет.

Естественно, я как нормальный «неверующий Фома» попробовал открутить болт крепления форсунки и, как положено, сорвал. Форсунка вообще в наших колхозных условиях не отрывалась с места.

Евгений посоветовал завести машину, прогреть, погазовать, и, может, форсунка выстрелит. Но 2 недели прогрева и прогазовки ничего не дали. Форсунку словно заварили сваркой. Клиент жадный, не хотел куда-то тащить свой «тазик» на эвакуаторе (минимум 50 км). Мне эта машина была не по душе, но конец этой истории вызывал интерес. Клиент вызвал с г Николаева дизелистов, и они с большим азартом сняли форсунку на нашем СТО. Всё-таки помогли наши прогревы и прогазовки. Вы думаете, я обиделся? Напротив, я срисовал плиту.

А теперь самое главное… Как высверлить болт крепления форсунки М6?

Варианты действий:

1) снять двигатель и высверлить этот болт;

2) снять головку двигателя и высверлить этот болт.

Женя Боровик советует снять движок и высверлить болт через кондуктор победитовым сверлом.

Но я ленивый: нашёл угловую дрель (видно на фото) и начал сверлить обычным сверлом через кондуктор. Обычное сверло всегда уходит в сторону, так получилось и у меня. Диаметром 4 я просверлил, но через зеркало увидел (по-другому не посмотришь), что я малёха ушёл в сторону (осталась тонкая стенка прошлого болта). Тогда я решил взять «пятерку». И что Вы думаете? Кончик сверла остался в этом проклятом болте!

Всё, финиш, что-то надо снимать: или голову, или двигло.

Спал я плохо. Решил всё-таки попробовать посверлить победитовым сверлом, терять мне было нечего…

Поехал на базар и купил обычное победитовое сверло М 5 под дрель BOSH. Обрезал (как видно на фото), подпилил победит по бокам, чтобы зашёл в кондуктор и начал сверлить. Сверлил я где-то часа 3-4, а потом прозрел: обычному сверлу надо керновка, чтобы не ушёл в сторону, а победитовому — все равно, он сам себе находит центр (но через кондуктор). Хоть я и механик по образованию, но это было открытием для меня. Люди, которые хоть раз высверливали сорванный болт, меня поймут. Победитовое сверло (для бетона) победило простое сверло.

Дальше дело техники: нарезал М8, просверлил вилку крепления, поставил отремонтированную форсунку.

Машина поехала.

В.Крайнюков, «Автомастер»

Изготовление своими руками

Домашний мастер не ограничен жесткими производственными регламентами и требованиями. Он вправе сделать чертилку слесарную по металлу для себя из желаемого материала, нужного размера, формы. Опытные мастера, даже на крупных предприятиях, где есть возможность пользоваться заводским изделием считают, что сделанная своими руками модель лучше. Самодельная чертилка учитывает индивидуальные особенности работника, особенности выполнения операций. Удобная рукоятка комфортнее в работе, поскольку часто приходится прикладывать значительные усилия при нанесении разметки.

Решив, что инструмент необходим, встает вопрос — из чего сделать слесарную чертилку, чтобы она была удобная и прослужила долго?

Вариантов много, например:

1. Слесарный инструмент: напильник, метчик, сверла из инструментальной стали, керн.
2. Деталь из высокопрочного сплава: клапаны, валы, иглы, спицы.
3. Сверла, буры с победитовой напайкой.

Технологии производства в домашних условиях предполагают наличие необходимого инструмента, навыков работы. Решить, как сделать своими руками чертилку в данном случае, это выбор мастера. Среди наиболее популярных способов отмечают следующие:

• заточка удобной детали по чертежам;
• изготовление держателя для чертилки со сменными иглами;
• сварная конструкция из рукоятки и режущего острия.

При работе с абразивным инструментом следует помнить, что недопустимо перегревать заготовку. Появление окалины на поверхности — брак. Минимум 0,5 мм металла следует удалить в этом случае. Применяются охлаждающие жидкости и щадящий режим обработки.

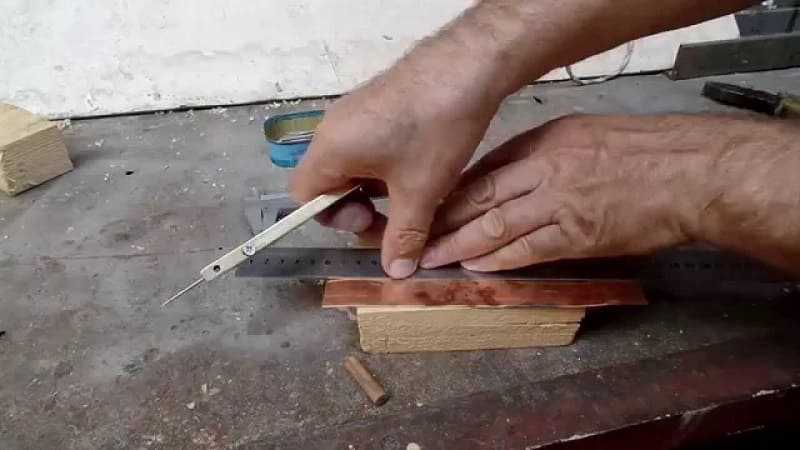

Хорошим решение для изготовления своими руками чертилки будет использование швейных игл. Для их производства берется высокопрочная углеродистая сталь. Сделав рукоятку, можно из дерева или других материалов, вставляют зажимной механизм для иглы. Предварительно ее укорачивают до нужного размера. Еще проще использовать швейные иглы можно сняв шток с неисправной машинки.

Совершенно иной, современный подход к решению проблемы предлагают смекалистые умельцы. В сети можно приобрести набор электронной чертилки. Работает она по принципу дуговой гравировки. Для реализации идеи необходимо знать принципы электротехники, навыки работы с приборами. Хотя напряжение питание небольшое, подойдет даже шнур от компьютерного порта USB, следует соблюдать технику безопасности.

Для изготовления чертилки с твердосплавной напайкой нужен алмазный круг. Обычный абразив не справится с задачей, его можно только испортить. При заточке инструмент не боится перегрева, но все равно температуру следует держать под контролем. Обычно фиксируется победит на латунном припое, который может расплавиться. Разумно воспользоваться услугами мастеров заточки. В бытовых условиях чертилка с твердосплавной насадкой может служить долгие годы после одной заточки.

https://youtube.com/watch?v=w5CNDNyEb0g

Какой бы способ изготовления не выбрал домашний умелец, он должен понимать, что работа стоит этих усилий. Разметка на металле с помощью слесарной чертилки качественнее, точнее, нежели аналогичная процедура с использованием маркера, карандаша или мела.

Изготовление своими руками

Домашний мастер не ограничен жесткими производственными регламентами и требованиями. Он вправе сделать чертилку слесарную по металлу для себя из желаемого материала, нужного размера, формы. Опытные мастера, даже на крупных предприятиях, где есть возможность пользоваться заводским изделием считают, что сделанная своими руками модель лучше. Самодельная чертилка учитывает индивидуальные особенности работника, особенности выполнения операций. Удобная рукоятка комфортнее в работе, поскольку часто приходится прикладывать значительные усилия при нанесении разметки.

Вариантов много, например:

1. Слесарный инструмент: напильник, метчик, сверла из инструментальной стали, керн.
2. Деталь из высокопрочного сплава: клапаны, валы, иглы, спицы.
3. Сверла, буры с победитовой напайкой.

Технологии производства в домашних условиях предполагают наличие необходимого инструмента, навыков работы. Решить, как сделать своими руками чертилку в данном случае, это выбор мастера. Среди наиболее популярных способов отмечают следующие:

• заточка удобной детали по чертежам;
• изготовление держателя для чертилки со сменными иглами;
• сварная конструкция из рукоятки и режущего острия.

При работе с абразивным инструментом следует помнить, что недопустимо перегревать заготовку. Появление окалины на поверхности — брак. Минимум 0,5 мм металла следует удалить в этом случае. Применяются охлаждающие жидкости и щадящий режим обработки.

Хорошим решение для изготовления своими руками чертилки будет использование швейных игл. Для их производства берется высокопрочная углеродистая сталь. Сделав рукоятку, можно из дерева или других материалов, вставляют зажимной механизм для иглы. Предварительно ее укорачивают до нужного размера. Еще проще использовать швейные иглы можно сняв шток с неисправной машинки.

Совершенно иной, современный подход к решению проблемы предлагают смекалистые умельцы. В сети можно приобрести набор электронной чертилки. Работает она по принципу дуговой гравировки. Для реализации идеи необходимо знать принципы электротехники, навыки работы с приборами. Хотя напряжение питание небольшое, подойдет даже шнур от компьютерного порта USB, следует соблюдать технику безопасности.

Для изготовления чертилки с твердосплавной напайкой нужен алмазный круг. Обычный абразив не справится с задачей, его можно только испортить. При заточке инструмент не боится перегрева, но все равно температуру следует держать под контролем. Обычно фиксируется победит на латунном припое, который может расплавиться. Разумно воспользоваться услугами мастеров заточки. В бытовых условиях чертилка с твердосплавной насадкой может служить долгие годы после одной заточки.

Какой бы способ изготовления не выбрал домашний умелец, он должен понимать, что работа стоит этих усилий. Разметка на металле с помощью слесарной чертилки качественнее, точнее, нежели аналогичная процедура с использованием маркера, карандаша или мела.

Использование пружинной проволоки

Учитывая тот факт, что диаметр сверла немного меньше самого отверстия, можно попробовать осуществить следующий вариант. На поверхности сбоку предварительно накаленного стержня в двух противоположных местах отфрезировать канавки, в каждую из которых затем впаять кусок пружинной проволоки диаметром, подобранным с таким расчетом, чтобы она смогла полностью утопиться в спиральном пазу сверла. Насколько это возможно – очистить изделие от стружки. Затем, углубляя стержень в отверстие, после захода проволоки в спираль обломка сверла, добиться того чтобы стержень начал крутиться. После рывком извлечь обломок сверла.

Однако не исключены и более сложные варианты, которые стоит рассмотреть подробнее. Сломав сверло так, что подобраться к нему и достать нет никакой возможности, вы можете попробовать следующие способы.

Особенности ножа из напильника

Самодельный нож из старого инструмента имеет отличительные особенности. Напильник, произведенный во времена СССР, изготовлен из углеродистой стали высокого качества и идеально подойдет для режущего инструмента. Он прочный, легко обрабатывается, в процессе эксплуатации просто и быстро затачивается.

Рашпиль, напильник с крупными зубьями, также подойдет в качестве заготовки, больше в качестве охотничьего или походного ножа. Если с одной стороны оставить зубья напильника, то нож становится многофункциональным: им можно в случае необходимости очистить любую поверхность, снять стружку, подготовить хворост для костра.

Плюсы и минусы

Ввиду отсутствия условий для обработки металла на наковальне получить кинжал из напильника с тонким лезвием сложно. Для этого понадобится много времени и усилий, так как углеродистая сталь плохо затачивается бытовым инструментом, не приобретает нужной степени упругости. Поэтому проектирование ножа с грубым дизайном и минимальной степенью обработки сокращает время работы над лезвием.

Благодаря свойствам металла, и которого изготовлен напильник, можно изготовить много видов режущего инструмента:

Нож из углеродистой стали редко тупится, хорошо режет, из-за большого веса легко справляется с твердыми текстурами. Лучше всего, если в распоряжении мастера будет наковальня, возможности для закалки металла. Без этого материал значительно более хрупкий. Изготовление ножа возможно без ковки и нагрева, тогда нужен альтернативный способ закалки металла.

Недостатком ножа из старой заготовки является его низкий уровень гибкости. Он сломается при попытке изгиба лезвия ввиду особенностей материала. Второй минус – если во время работы допустить ошибку или неточность, то заготовка придет в негодность, или нож будет иметь дефект.

Краткий обзор уловистой приманки

Начинающие рыболовы и более продвинутые мастера ищут полосатика самыми различными снастями и способами. Но приход зимнего сезона заставляет их менять свои летние предпочтения, подыскивая что-то более уникальное и функциональное. В большинстве случаев для зимней рыбалки применяют безнасадочные мормышки, которые демонстрируют хорошую уловистость при любых условиях.

Безмотылка чертик — это настоящий шедевр в рыболовной сфере, которая практически не имеет конкурентов в плане эффективности ловли окуня. Каждый поклонник рыбной ловли имеет в своем распоряжении такую мормышку, так как знает, насколько она полезна для зимнего сезона.

На чертика можно поймать не только окуня, но и многих других обитателей глубин, включая:

Однако полосатик реагирует на такое изобретение намного интенсивнее, чем остальные виды рыб, поэтому приманку часто называют «окуневой».

Внешне она представляет собой удлиненную каплеобразную мормышку, длиной около двух сантиметров, которая фиксируется к леске с помощью небольшого колечка, расположенного в верхней части приманки.

На другом конце установлен не классический крючок, а тройник с разноцветными бусинками. Сама приманка может быть окрашена в различные оттенки, соответственно — ее можно использовать для разных условий ловли.

Для рыбалки на безмотылку следует брать классическую мормышечную снасть, которую предварительно оснащают средним по жесткости кивком. Что касается лески, то здесь принято отдавать предпочтение качественным и надежным изделиям, сечением от 0,1 до 0,15 миллиметров.

Такие безнасадочные приманки могут обладать разным весом, размерами и формой, поэтому в арсенале опытных рыбаков всегда присутствует несколько приманок на любые случаи жизни.

В отличие от новичков, которые предпочитают покупать все в магазине, бывалые профессионалы практически всегда изготовляют мормышку чертик своими руками. На самом деле, выполнить такую задачу несложно, лишь бы было желание. А если еще найти специальные формы, то вы сможете вылить несколько десятков таких изделий, не потратив много сил, энергии, а главное — денег.

Сложный вариант

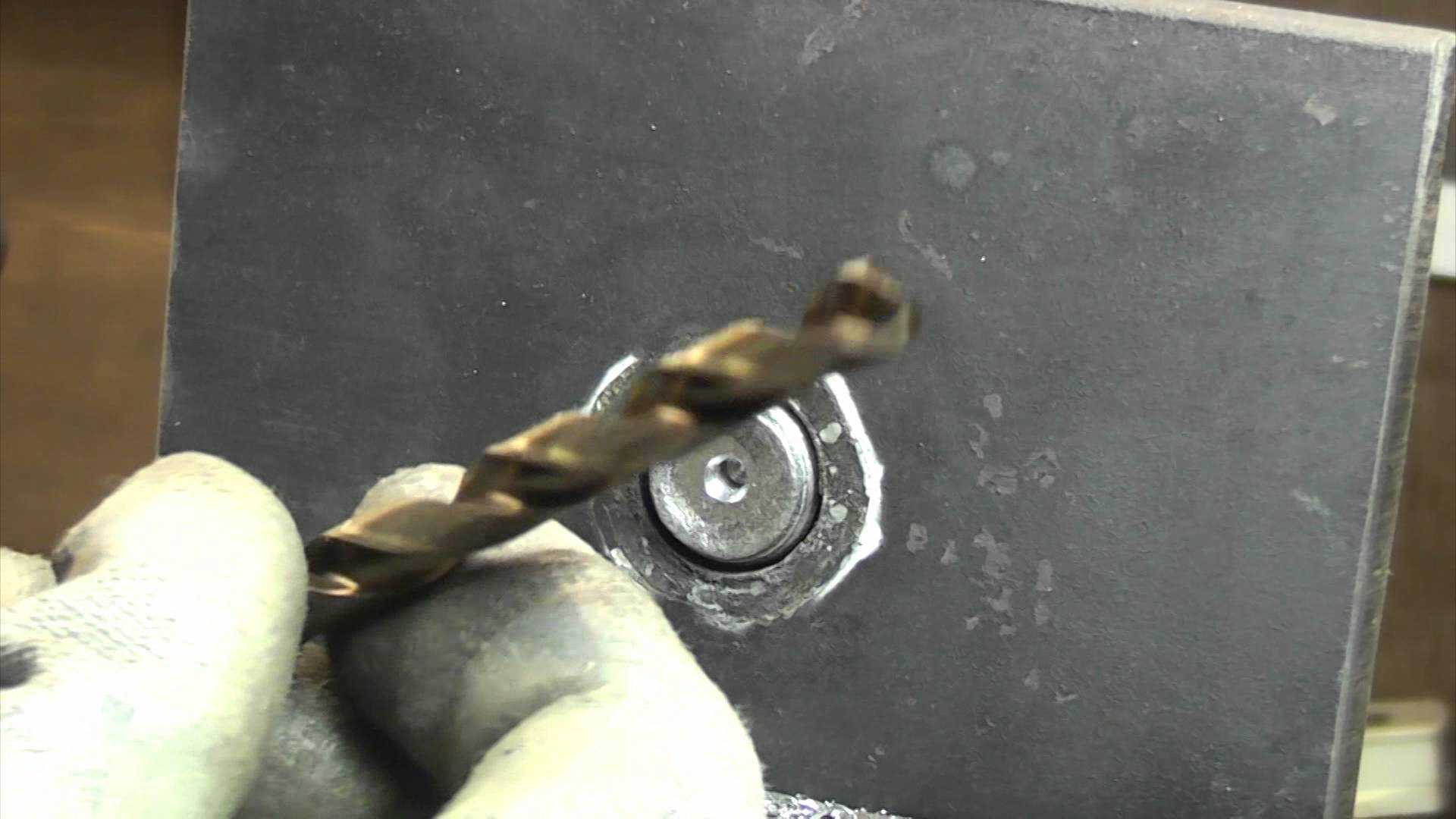

Если не вышло выкрутить этими способами – будем сверлить. Главное, чтобы обломившийся болт был не каленый. Есть несколько способов, которые требуется попробовать перед тем, как пробовать высверлить сломанный болт. Самое элементарное – берем дрель с реверсом и сверло. Иногда такой фокус проходит с обычным саморезом по металлу, со сверлом на конце. Нажимаем на сломанный остаток, маленькими оборотами пытаемся открутить, здесь нужна аккуратность – крутить нужно «внатяжку». При неудаче этих способов переходим к серьезным действиям. Когда диаметр шпильки небольшой, нужно определить, каким способом извлекать обломок – для двух вариантов места недостаточно.

Способ первый. Сверлом небольшого диаметра делаем два отверстия в обломке. Друг против друга. Сверлим неглубоко – около 5 – 10 мм, желательно подальше от центра. Затем берем съемник стопорных колец, узкогубцы или просто вставляем два гвоздя, зажимаем их пассатижами – пробуем выкрутить.

Технология извлечения болта

Способ второй. Нужен специальный инструмент – экстрактор. Он продается в магазинах инструмента. Представляет собой что-то вроде конусного сверла, имеет обратную резьбу, очень твердый каленый металл. Сначала подбираем сверло под его диаметр. Аккуратно размечаем керном центр шпильки, он нам нужен, чтобы высверлить отверстие. Глубоко не нужно – достаточно просверлить чуть глубже, чем длина экстрактора. Затем заворачиваем экстрактор, пытаемся выкрутить обломанный кусок.

Разметочный циркуль и чертилка по металлу своими руками

Здравствуйте, уважаемые читатели и самоделкины!При изготовлении различных металлических деталей очень часто требуется циркуль. А если поверхность заготовки загрязнена, то разметку на ней лучше выполнять чертилкой по металлу.

В данной статье Виктор Никитин, автор YouTube канала «РОТОРКОР» расскажет Вам, как он сделал разметочный циркуль.

При относительной простоте этих инструментов, потребуется небольшой объем сварочных работ.

Материалы. — Старые метчики— Барашковые винты М8— Стальной квадрат, лист— Машинное масло, наждачная бумага.

Инструменты, использованные автором.— Болгарка, отрезной и зачистной диски— Шуруповерт, сверла по металлу,метчик, напильник— Ленточный шлифовальный станок— Сварочный полуавтомат, сварочная маска— Тиски, струбцины, керн, молоток, разводной ключ— Линейка, угольник, маркер.

Процесс изготовления. Итак, в качестве наконечников послужат старые метчики М6.

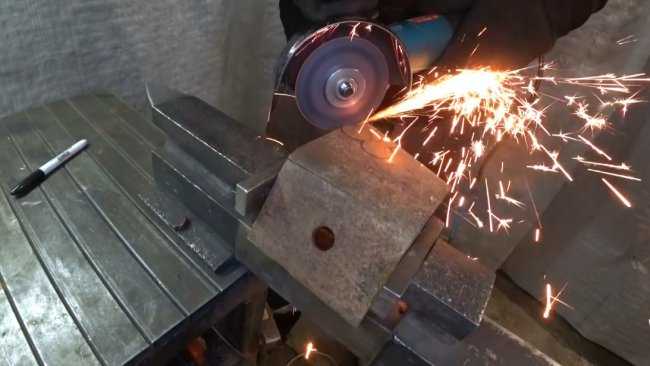

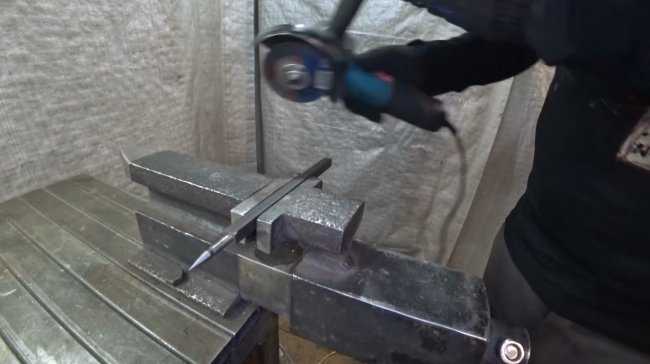

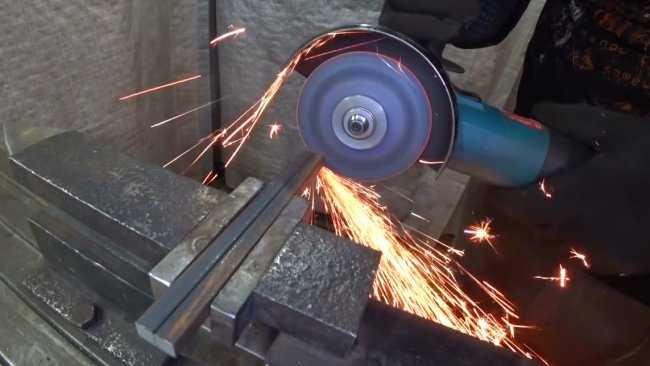

Штанги для циркуля мастер вырезает одинаковой длины из стального квадрата 15X15 мм. Для этого обе заготовки одновременно фиксируются в тисках, и отрезаются болгаркой.

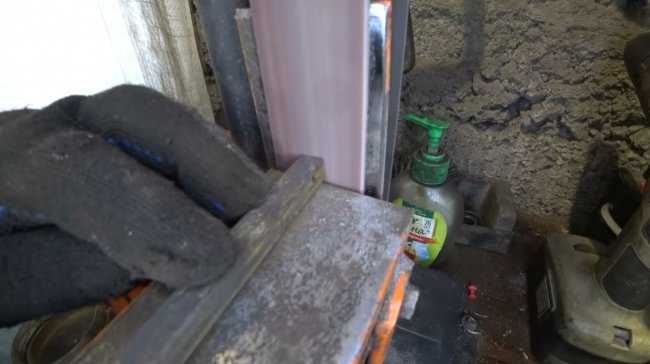

Торцы деталей выравниваются при помощи ленточного шлифовального станка.

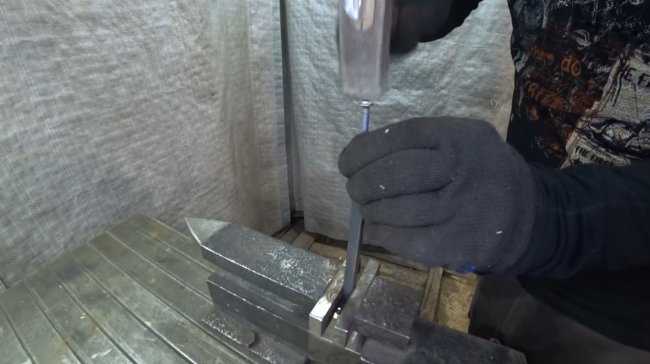

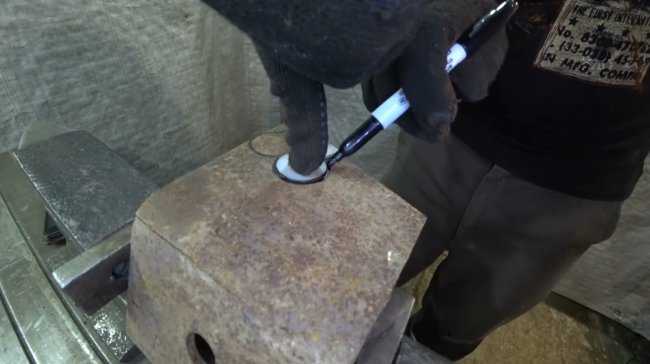

На одном из концов обеих заготовок размечается и кернится центр.

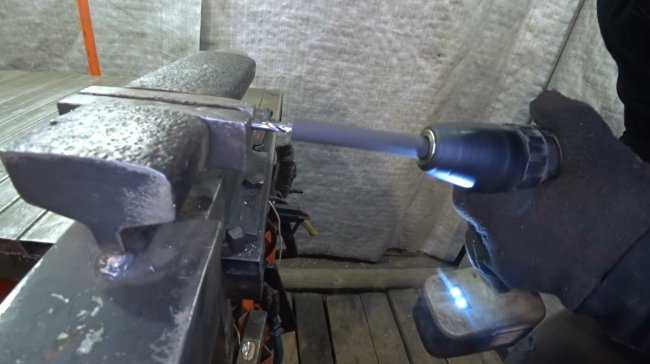

Сверло диаметром 4,5 мм фиксируется в тисках, а сама заготовка — в патроне шуруповерта. Таким образом, вращая заготовку относительно сверла, мастер получает отверстие, соосное детали.

Похожая методика была описана в следующей статье, такой прием использовался для сверления центрального отверстия в валу электродвигателя.

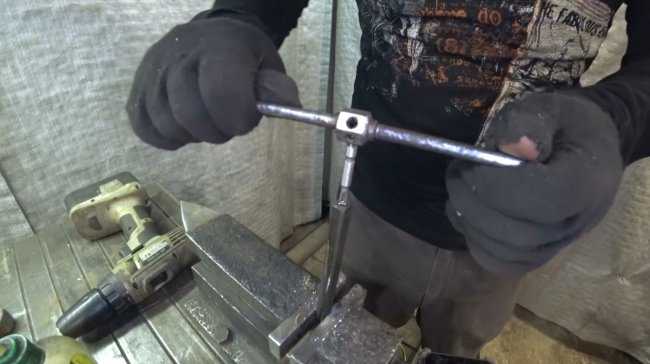

В полученном отверстии, с помощью метчика, нарезается резьба М6.

Метчик фиксируется режущей частью в патроне шуруповерта.

С помощью ленточного шлифовального станка производится заточка хвостовиков метчиков. Во время этого процесса необходимо периодически охлаждать деталь в воде, чтобы не перегреть ее.

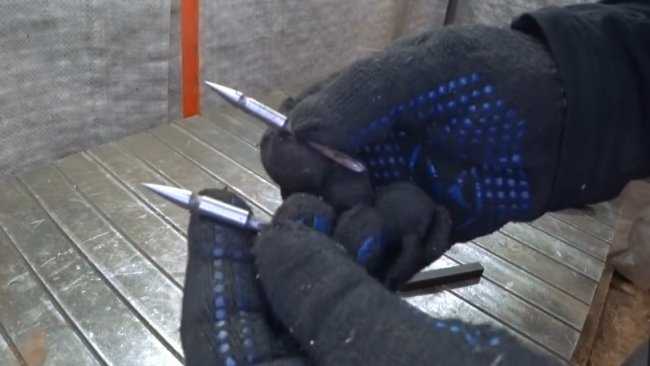

В итоге получаются вот такие наконечники с острыми конусами.

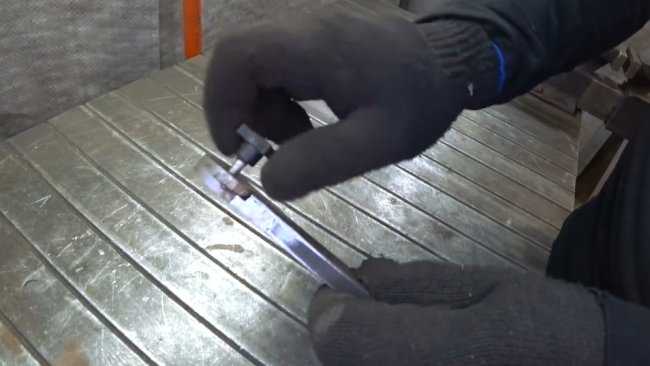

Теперь, зафиксировав наконечник в тисках, на него навинчивается штанга.

На обоих хвостовиках штанг мастер формирует своеобразные ступеньки, на половину толщины профиля (7 мм).

Вот так выглядят хвостовики после обработки.

Детали для шарнира мастер изготавливает из стальной пластины 8 мм толщиной. С помощью шаблона на ней размечаются контуры деталей, и вырезаются болгаркой.

Части шарнира привариваются к полученным ступенькам на хвостовиках.

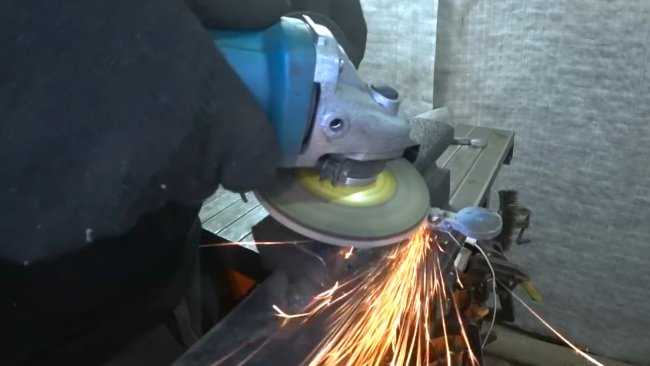

Сварочные швы зачищаются лепестковым диском, а поверхности выравниваются напильником.

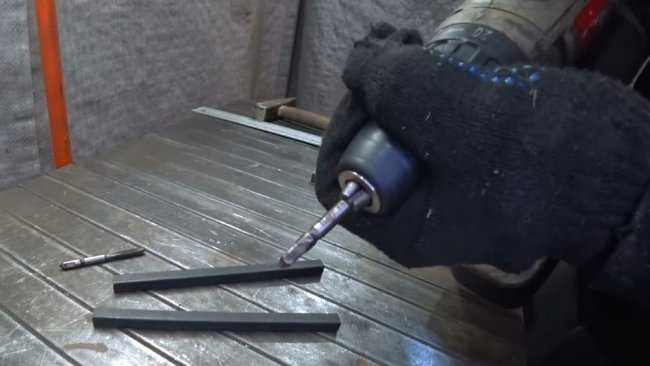

Теперь в круглых площадках шарнира нужно просверлить сквозные отверстия под болт М8

Важно учесть, что в одной детали отверстие будет диаметром 8 мм, а во втором нужно будет нарезать резьбу М8.Соответственно, второе отверстие делается сверлом по металлу диаметром 6,7-6,8 мм. При сверлении автор использует машинное масло в качестве смазки

Теперь в отверстии нарезается резьба М8.

Лишнего винта М8 с барашковой головкой у мастера не нашлось, поэтому он позаимствовал такой винт у ручного фрезера.Именно этот винт и будет фиксировать нужное положение штанг циркуля.

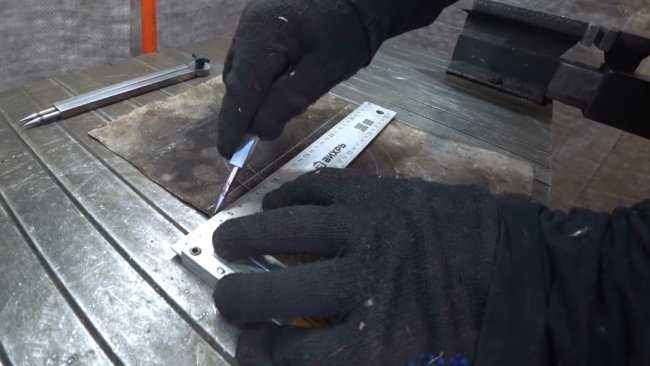

Циркуль почти готов, и мастеру захотелось сделать простую чертилку по металлу из тех же материалов.Стальной квадрат для рукоятки отрезается по необходимой длине.

Аналогичным способом в его торце сверлится отверстие, и нарезается резьба М6.

Затем затачивается хвостовик метчика, и вкручивается в рукоятку.

Оба изделия проходят шлифовку и полировку поверхностей.

Конечно, после этого нужно будет выполнить воронение для защиты изделий от коррозии. Про надежный химический способ воронения стали было подробно рассказано в недавней статье.

В итоге вот такие красивые и солидные инструменты получились у Виктора.

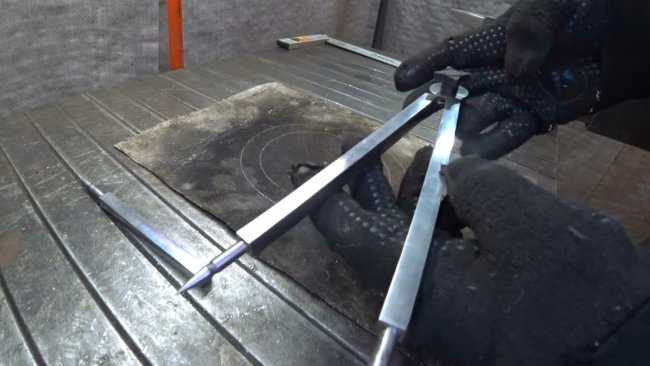

Как и ожидалось, циркуль справляется со своей задачей отлично.

Вот такие два полезных разметочных инструмента можно сделать практически из металлолома.

Благодарю автора за рекомендации по изготовлению разметочного циркуля по металлу.

Всем хорошего настроения, крепкого здоровья, и интересных идей!

Авторское видео можно найти здесь.

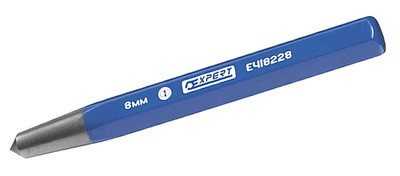

Что такое керн

Обычно керны представляют собой стержень круглого сечения. Его острие затачивается под 100°-120°. Этот угол подобран неспроста. Именно при таком уклоне вершины конус достаточно хорошо погружается в металл, при этом его наконечник деформируется по минимуму. Нужно отметить, что инструмент, рассчитанный на работу с мягкими металлами, может затачиваться под меньшим углом. За счет этого изменяется геометрия лунки, и в нее легче попасть сверлом для цветмета, у которого угол режущей кромки отличается.

Часть керна, по которой наносится удар молотком, называется затыльник или боек. Центральная область инструмента обычно делается рельефной, для более удобного удержания в руке.

Кернер изготавливается из инструментальной стали. Его острие проходит закалку на длину 20-30 мм. Термообработке поддается и его боек. При этом центральная часть обработке не подвергается, что позволяет инструменту весьма эффективно гасить удары и препятствует его слому. Запас длины закаленной стали возле острия позволяет при необходимости затачивать изношенный инструмент без риска потери рубящих качеств.

Виды кернеров

Хотя керн и очень простой инструмент, но его конструкция может отличаться в зависимости от того, для решения каких задач он сделан.

Популярные разновидности:

• Обычный.
• Колокол.
• Автоматический.
• С пружиной растяжения.

Обычный – это просто стальной прут круглого или многогранного сечения. Он используется только совместно с молотком. Хотя керно и имеет свой специфический угол заточки, его можно применять в качестве чертилки. При этом точность такой линии будет хуже, в силу специфической конусообразной структуры острия. Такой инструмент производится в различных вариациях длины. Обычно это 140 мм, но возможно ее увеличение. Инструмент стоит подбирать под руку. Если он слишком узкий, то возможно повреждение руки молотком.

Колокол очень похож на обычный кернер, но имеет дополнительный элемент в виде воронки. За счет нее он способен центрироваться на выпуклых и сферических поверхностях. Таким инструментом легко накернить металлический шар, что сложно при использовании обычного прямого керна. Окружность вокруг инструмента препятствует скольжению острия в сторону. Это весьма специфическое и узкоспециализированное керно, малопригодное для другой работы, кроме как нанесения разметки на сферы. Его юбка делается из достаточно жесткой резины. Она эффективно гасит удары, и не скользит, что способствует правильному направлению наконечника.

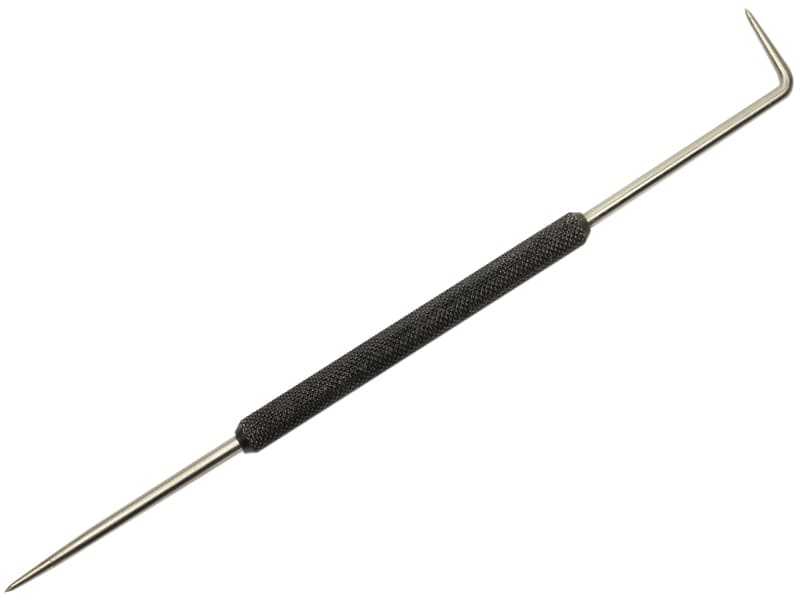

Описание инструмента

Отечественные производители долгие годы опирались в производстве на строгие правила, регламентируемые в законодательных актах. Так чертилка по металлу разметочная ГОСТ 24473-80 должна соответствовать указанным в документе размерам и характеристикам. Допускались до производства следующие виды инструмента:

• односторонняя;
• двусторонняя;
• односторонняя с рукояткой;
• двусторонняя с рукояткой.

Оговаривался и материал изготовления. Чертилка могла быть цельной из углеродистой стали, либо с твердосплавной напайкой. В качестве режущего элемента иногда применялись сменные иглы. Изготавливают инструмент из стали марок У10, У12. У таких моделей есть свои плюсы и минусы. К недостаткам можно отнести быстрый износ острия. Преимуществом является возможность заточить приспособление на любом абразивном оборудовании. К тому же стальной образец дешев. Дороже обойдется слесарная чертилка по металлу с победитовым наконечником.

Срок ее службы многократно дольше, она не боится окалины, пыли, грязи на поверхности. Для заточки необходим специальный алмазный круг.
