Как склеить ленту для гриндера своими руками: 5 полезных советов

Основные функции Гриндеров

Зачастую гриндер применяется для выполнения мелких заготовок в домашних условиях. Но основными его функциями являются:

• формирование кромки ножей и прочих режущих предметов;
• снятие слоев ржавчины и краски;
• шлифовка труб;
• выравнивание плоских поверхностей;
• срезание заусениц и дефектов после неровной обрезки.

Самые простые станки предназначены только для обработки торцевых частей досок. Выглядит такой станок, как компактное устройство с небольшой станиной. Лента на валах устанавливается вертикально.

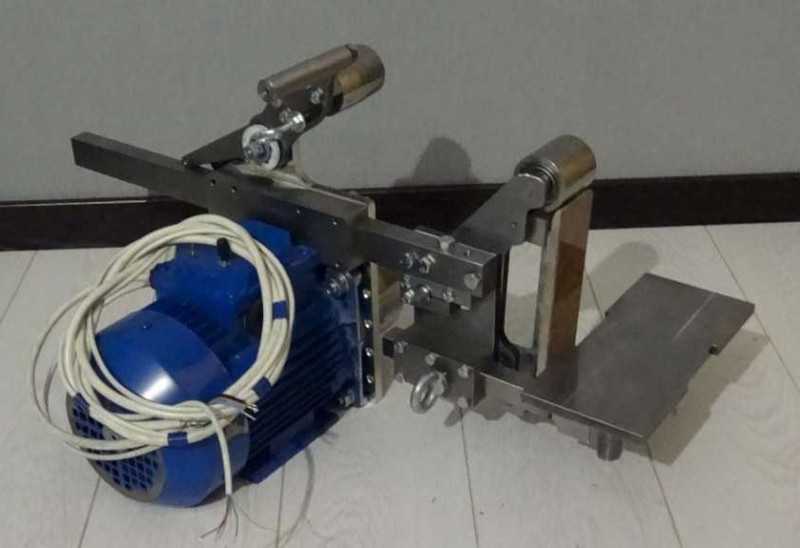

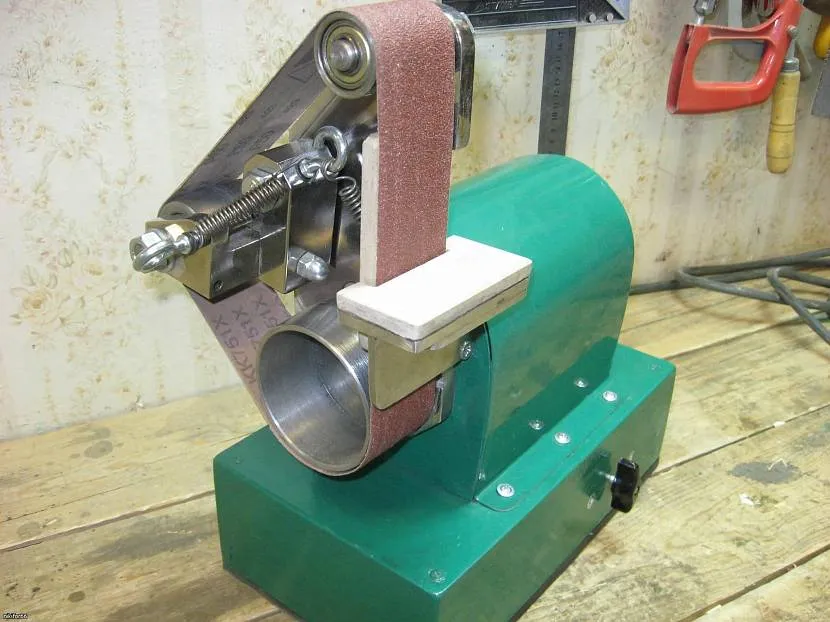

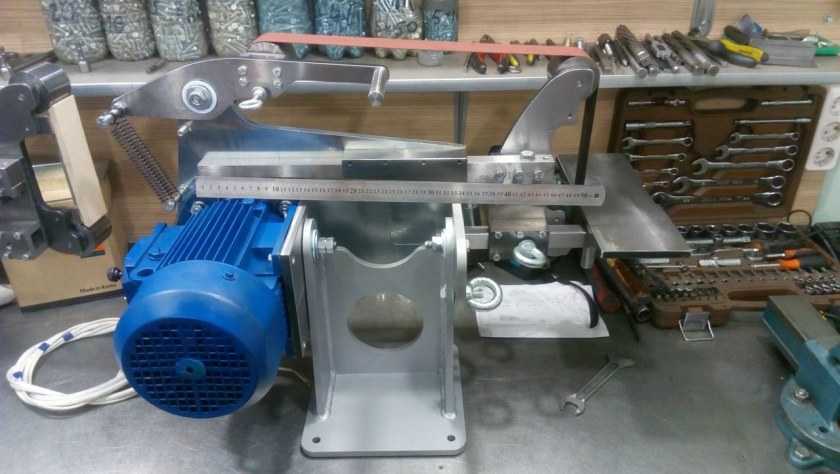

Ленточный гриндер с удобной станиной для заточки ножей Источник beltgrinder.ru

Что стоит знать при выборе ленты

Для получения хорошего качества полировки необходимо ориентироваться в параметрах гриндера, характеристиках оснастки и особенностях обрабатываемой поверхности. При выборе образца необходимо провести анализ следующих параметров:

• какой тип изделия необходим (с грубым абразивом, средним, мелким или алмазным);
• рассчитать скорость ленты (она должна выдерживать скорость вращения вала более 1500 об/мин.);
• определить какой абразивной стойкостью обладает выбранный экземпляр;
• выяснить величину максимально допустимого удлинения и прочности на разрыв (хорошими считаются изделия с показателем не ниже 15%);
• на какую основу нанесен абразив (каким методом и его состав);
• по маркировке определить, чему равна длина ленты;
• удовлетворяет ли ширина ленты размерам используемого станка.

Расчет параметров и оценку основных характеристик гриндера необходимо произвести до приобретения изделия. Это позволит избавиться от проблем, которые могут возникнуть при ее замене или неправильном использовании.

ПОСМОТРЕТЬ Ленты для гриндера на AliExpress →

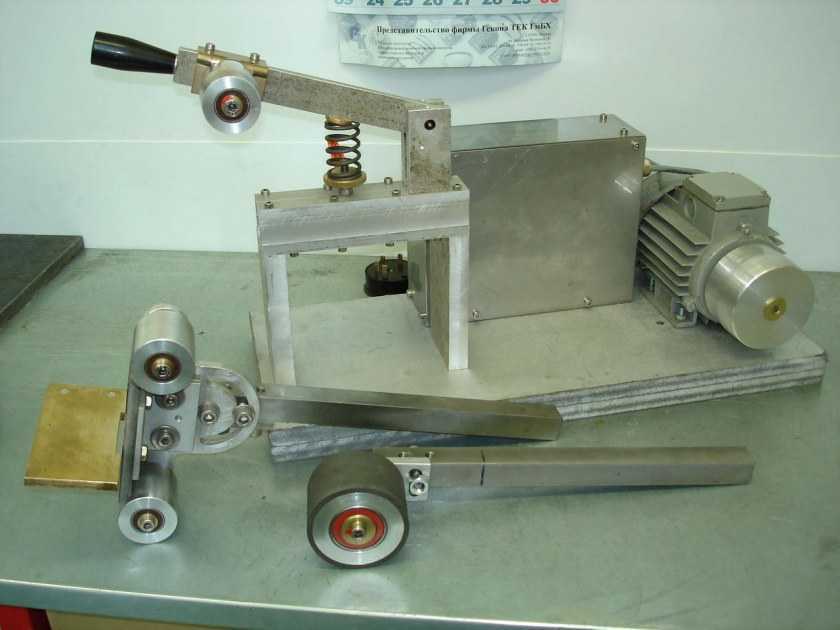

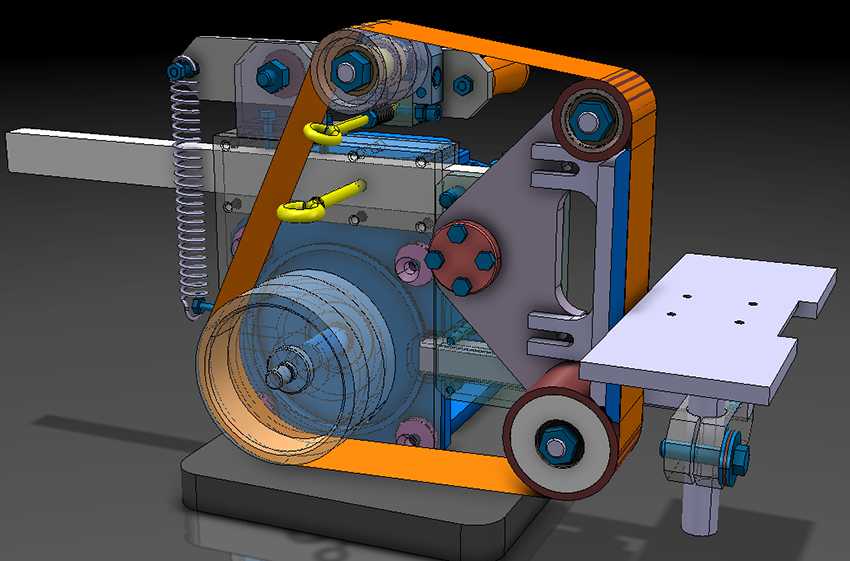

Что такое гриндер: конструктивные особенности агрегата

Такой станок имеет простое устройство. Конфигурация может отличаться в зависимости от модели, однако основные элементы конструкции остаются неизменными. Простота таких агрегатов является главной причиной того, что их нередко выполняют самостоятельно из подручных средств. В домашних условиях такой агрегат можно сделать на базе обычного электродвигателя от старой стиральной машинки. В состав стандартного гриндера входят такие конструктивные элементы (помимо двигателя):

• рама;
• ведущий ролик;
• механизм для натяжения абразивной ленты;
• прижимная площадка;
• обратный упор.

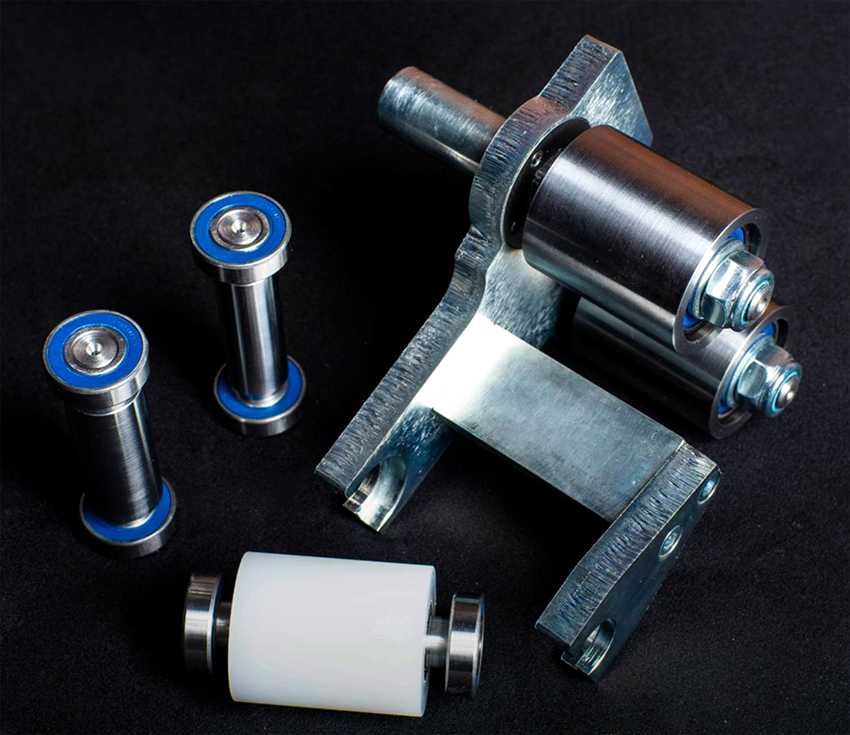

Стандартный гриндер состоит из устройства для натяжения ленты, роликов, рамы, упора и прижимной площадки

Последняя деталь является очень важной, так как она исключает возможность разрыва ленты, который может произойти под воздействием чрезмерного давления во время обработки заготовки. Фото гриндеров позволяют визуально оценить их простоту и достоинства, а также быстрее разобраться в конструкции таких агрегатов

Наиболее простые варианты подобного оборудования включают в свою структуру всего один ведущий ролик. Профессиональные модели, которые можно встретить на небольших производствах, могут иметь 2 или 3 катка. В этом случае прослеживается определенная закономерность: чем больше катков имеет устройство, тем длиннее его абразивная лента.

Длина ленты – важный критерий, так как от нее зависит длительность эксплуатации данного расходника. Короткие ленты необходимо часто менять, что не очень удобно. В свою очередь, применение более длинного расходника позволяет не только снизить частоту трения, влияющую на срок годности, но и уменьшить перегрев. В любом случае этот показатель подбирается в зависимости от эксплуатационного назначения прибора. При редком использовании устройства для заточки ножей, топоров и ножниц необходимость в наличии длинной ленты отсутствует.

Такое оборудование является незаменимым для ножеделов. Ленточные гриндеры могут справляться с большим объемом работы. Во время эксплуатации заводского агрегата обрабатываемая деталь упирается в столик, зафиксированный на раме, что позволяет проводить более точную шлифовку. Стоит также отметить, что промышленные варианты оснащаются специальным стеклом, которое выполняет защитные функции, предохраняя лицо мастера от попадания искр.

Часто ленточные гриндеры делают собственноручно из-за простоты их конструкции

Отдельно следует сказать о том, что в продаже можно встретить универсальное оборудование, сочетающее в себе характеристики не только гриндера, но и других точильных агрегатов. Точило с гриндером не предусматривает возможности отключения отдельного механизма. Его основной минус – высокая стоимость.

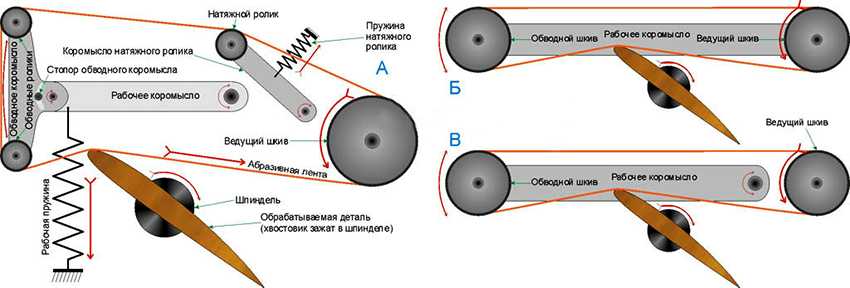

Принцип работы гриндера: как производится шлифовка

Принцип действия подобных агрегатов довольно прост. В нем может разобраться любой человек, не обладающий специальными знаниями и умениями. В основе работы данного устройства лежит электронный двигатель. При его включении активизируются ролики

Важно запомнить, что ведущий ролик может быть только один. Остальные являются ведомыми

Образовавшаяся тяга передается на абразивную ленту, что приводит последнюю в движение. В конструкции подобного оборудования предусмотрена возможность регуляции и контроля ведомых катков. Это значительно упрощает работу за станком. Ленточный гриндер в процессе использования производит много пыли. Особенно это заметно при обработке заготовок, выполненных из древесины. Эта проблема решается просто: достаточно воспользоваться ручным пылесосом или же любым оборудованием для обдувки.

Принцип работы ленточного гриндера для шлифовки и заточки

Пользователи отмечают удобство применения такого настольного станка. Отзывы о нем преимущественно положительные. В случае эксплуатации самодельного прибора рекомендуется придерживаться всех необходимых правил безопасности. Оператор должен помнить, что отсутствие экрана на агрегате, изготовленном в домашних условиях, может привести к попаданию пыли или искр в глаза. Поэтому при использовании сделанного своими руками шлиф-станка следует заранее подготовить защитные очки.

С течением времени абразивная лента, как уже говорилось выше, изнашивается и растягивается. Существует несколько механизмов натяжения, которые нивелируют данную проблему. В основе такой системы может лежать пружина или специальный фиксаторный элемент.

Виды лент для гриндера

Шлифовальные ленты для гриндера классифицируются по следующим показателям:

• назначению (виду выполняемой операции, качеству обработки);
• геометрическим параметрам (длине и ширине);
• допустимой скорости движения;
• типу абразива;
• способу нанесения абразивного покрытия;
• компании, производящей такую продукцию;
• стоимости.

По виду выполняемых операций изделия для гриндера подразделяются на четыре категории:

• предварительная обработка (создание готовых форм или заготовок);
• черновая обработка поверхностей;
• подготовительная операция перед окончательным шлифованием;
• чистовое или финишное полирование.

Для проведения каждой из операций применяется своя шлифовальная лента. Решение первой задачи осуществляется с помощью грубой (обдирочной) ленты марки Р24. Для черновой обработки применяется более мелкая – марки Р36. Подготовительные операции производят на лентах Р80–Р120. Чистовая обработка осуществляется с применением лент самого маленького абразива. Для этого могут применяться алмазные ленты марок А3к0–А100.

По типу шлифовального материала и способу его нанесения абразивная лента делится на категории.

ПОСМОТРЕТЬ Ленты для гриндера на AliExpress →

• натуральный камень (например, карбид кремния или гранат);
• керамическую крошку;
• окись алюминия;
• алмазную крошку.

Он наносится на поверхность двумя способами: открытым или закрытым. Каждый из них обеспечивает определенную степень покрытия подложки. Первый осуществляет нанесение абразива не более чем на 60% поверхности абразивного материала. Второй обеспечивает полное покрытие.

Геометрические размеры абразивной ленты гриндера зависят от технических характеристик шлифовального станка. Основными параметрами являются длина и ширина. Все они стандартизированы и имеют несколько установленных размеров. По ширине выпускаются двух размеров: 50 и 100 миллиметров. Длина является более вариативной величиной и равна 610, 915, 1230, 1600, 1800 миллиметрам. Для некоторых специализированных станков выпускается лента длиной заданного размера: 2000 мм при ширине в 50 мм.

Закалка

Повысить качество и твердость поверхностного слоя можно путем выполнения закалки. Данная процедура заключается в воздействии высокой температуры, после чего нож из клапана охлаждается на открытом воздухе. Особенностями процедуры назовем следующие моменты:

1. Требуется печь.
2. Температура выдержки и время выбираются в зависимости от размеров заготовки.
3. Рекомендуется проводить охлаждение на открытом воздухе. За счет этого обеспечивается требуемая твердость, но выдерживается пластичность.

В целом можно сказать, что процедура закалки довольно проста и для этого не требуется специальное сложное оборудование.

Как склеить ленту для гриндера

Как склеить ленту для гриндера. Как склеить ленту на гриндер.

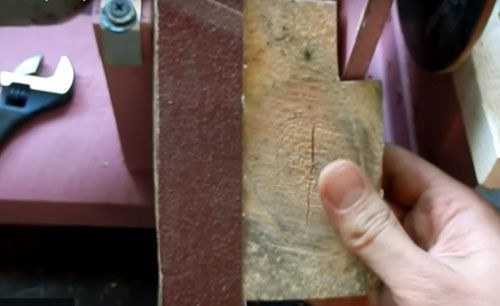

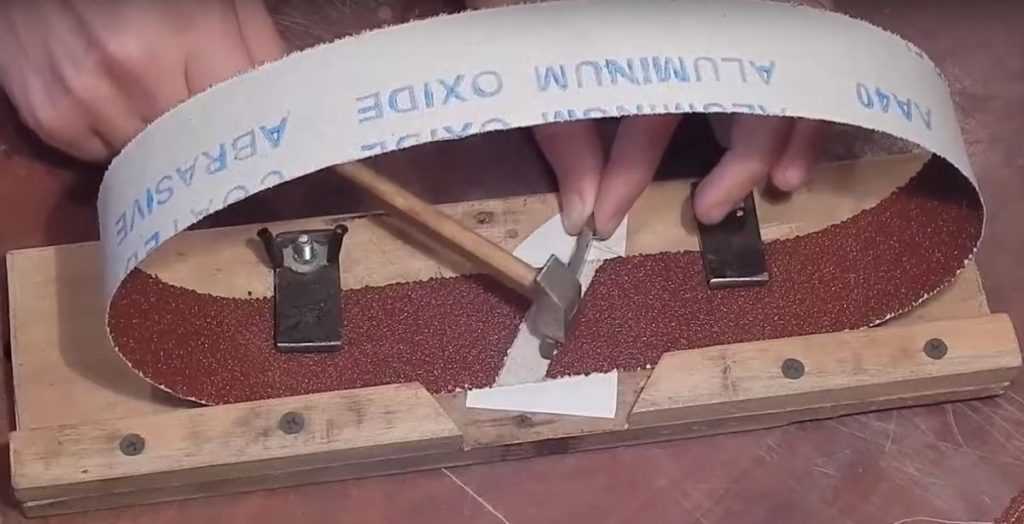

Для склейки лент я использую деревянную направляющую,в которую вставляются концы ленты для центровки. Подготовленную ленту к склейке(обрезанные концы под 45 градусов) вкладываются в приспособление абразивом в верх. Они фиксируются полоской металлизированного скотча Момент. Далее вынимаем ленту из приспособления, переворачиваем и вкладываем ленту зерном в низ в приспособление. Размечаем длину склейки, обезжириваем и наносим клей Марафон(такой же как Момент,только обувной). Предварительно подготавливаем матерчатую подложку. В качестве ее отлично подходит ткань-плащевка(не знаю как она правильно называется но по виду напоминает болонью (толщина ее 0,1 мм.) но не такая скользская). Выризается кусок подладки размером 8*6 см. наносится клей, выжидаем 10 минут, плотно прикладываем подложку к ленте в приспособлении, разглаживаем. Потом достаем нашу ленту, ложим на кусок резины, берем киянку и обстукиваем место склейки. После обрезаем края, опаливаем зажигалкой, снимаем с лицевой части скотч и ложим на 24 часа для окончательной склейки(дабы высох клей).

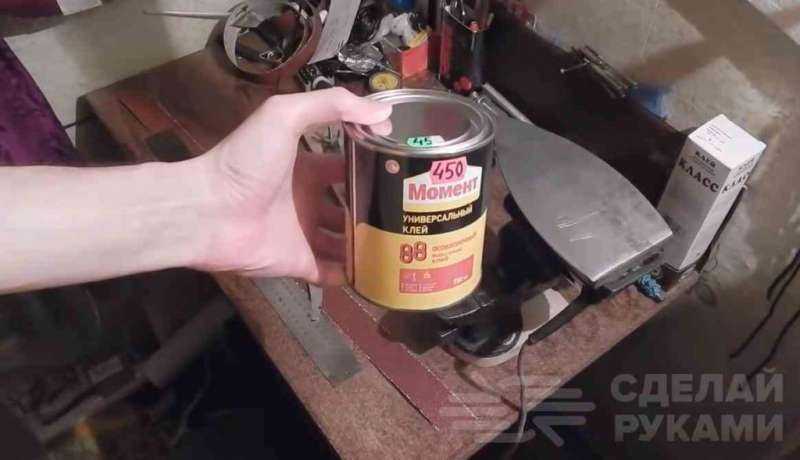

Для работы понадобятся клей Марафон(такой же как Момент,только обувной), деревянную направляющую, металлизированный скотч, подложка в качестве ее отлично подходит ткань-плащевка(не знаю как она правильно называется но по виду напоминает болонью (толщина ее 0,1 мм.) но не такая скользская). И кусок резины.

Ленточные шлифовальные станки позволяют удалить последствия коррозии, остатки лакокрасочного покрытия, провести операцию шлифования поверхности из различных материалов (металлических и неметаллических конструкций). Элементом для проведения таких работ является шлифлента. Производители предлагают широкую номенклатуру таких изделий. Лента для гриндера выбирается на основе требований, которые предъявляются к решению поставленных задач, качеству обработки, типу обрабатываемого материала.

Как сделать самодельные направляющие для CNC-станка?

Работа любого станка основана на точности обработки изделий, которую обеспечивают направляющие стержни. Их вполне можно сделать самостоятельно и обойтись без лишних денежных затрат.

К примеру, рабочий элемент фрезерного станка сделать самостоятельно вряд ли получится, также как и в случае со сверлильным и токарным видами оборудования. Поэтому придется применять готовые решения, такие как дрели и приводы. Если применять направляющие, то все обстоит попроще, так как их тип и характеристики напрямую зависят от назначения устройства.

Самодельные направляющие на подшипниках

Самодельные элементы для ЧПУ своего изготовления могут быть сделаны в нескольких вариантах. В самом простом варианте в процессе изготовления агрегата по этому алгоритму нужно собрать конструкцию, которая состоит из следующих частей:

• подшипников, которые принимают силу мотора;
• уголка из металла, который выступает в качестве каретки;
• гаек и болтов, соответствующих внутреннему размеру подшипника.

Сначала замеряется длина уголка из металла и удаляется лишнее. Далее следует просверлить симметрично с обоих сторон отверстия одинакового размера. С помощью болтов и гаек прикрепляются подшипники.

Роликовые направляющие для станков своими руками

Такие элементы сделать самостоятельно можно следующим образом:

• Каркас неподвижной части следует поставить вертикально, что облегчит процесс сборки. В него нужно поставить только одну направляющую — нерегулируемую, которая должна быть в самом низу.
• Далее на нее по центру положить сепаратор и в него поставить зубчатое колесо и шарики.
• На шарики установить подвижную часть таким образом, чтобы ее направляющая находилась на них сверху, а зубчатое колесо в середине.
• Угол между подвижной частью и каркасом должен составлять примерно 80 градусов.
• Далее на направляющую подвижной части уложить сепаратор и в него также вставить колесо вместе с шариками.
• Сверху на все это положить оставшуюся направляющую неподвижной части.
• Весь пакет установить в каркас, а верхнюю часть закрепить.
• Чтобы шарики не выпадали, на концах направляющих проделать небольшие отверстия и вбить штифты таким образом, чтобы шарик при подходе к краю направляющей упирался в этот штифт.

Как выбрать гриндер для дома

Выбирать модель гриндера необходимо с тем учетом, какого типа материал необходимо обрабатывать. Например, выпуклые или плоские поверхности «финишировать» необходимо специально предназначенными для этого ленточными станками. Кроме этого нужно учитывать еще несколько характеристик.

Мощность

Современные заводские модели изготавливаются с мощностью от 500 до 1500 Вт. Модели устройств с максимальными показателями от 1200 до 1500 Вт будут не лишними, если регулярно приходится обрабатывать различного рода заготовки. Такое оборудование подойдет автомеханикам, электрикам, монтажникам, столярам.

Для любительской эксплуатации нет смысла выбирать сильные агрегаты. Достаточно будет 800 Вт, чтобы время от времени зачищать различные детали. Такие гриндеры устанавливают обычно в личных гаражах и мастерских.

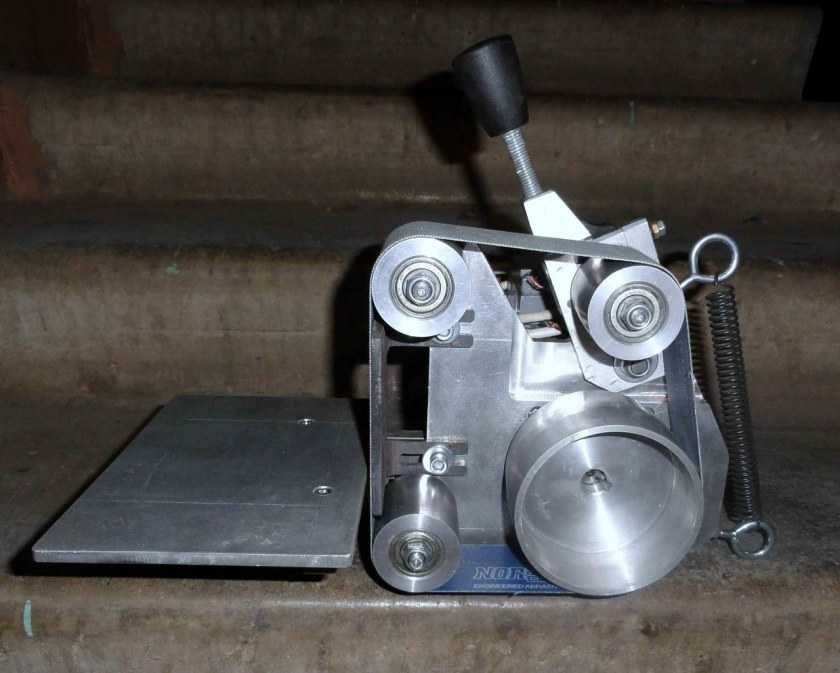

Ленточный настольный гриндер с небольшой станиной для обработки мелких деталей Источник drive2.ru

Скорость движения ленты

Скорость движения ленты — немаловажный фактор, который берется во внимание при выборе станка. Принято разделять устройства на три группы

• 200-360 м/мин. Такой скорости будет достаточно, чтобы обрабатывать какие-то фрагменты небольшой величины. Данные устройства помогут выполнить качественную шлифовку дерева, металла и пластика, а также удалить слои краски на поверхностях труб, металлопрофиля. Данной скорости хватит для того чтобы подготовить детали для работы, требующей высокой точности.
• 360-500м/мин. Высокопроизводительные агрегаты, которые приобретаются чаще для небольших мастерских. Обычно для этих гриндеров выпускаются специальные узкие шлифовочные ленты. Другие сюда не подходят. Обрабатывают любого типа поверхности.
• 500-1000 м/мин. Это оборудование специального назначения. Предназначены для обработки труднодоступных участков на деталях. Традиционно оснащены узкими лентами.

Масса

Этот показатель следует учитывать, если предполагается постоянно совершать обработку вертикальных деталей и приходится удерживать прибор в руках

Для горизонтальной шлифовки массу можно не брать во внимание

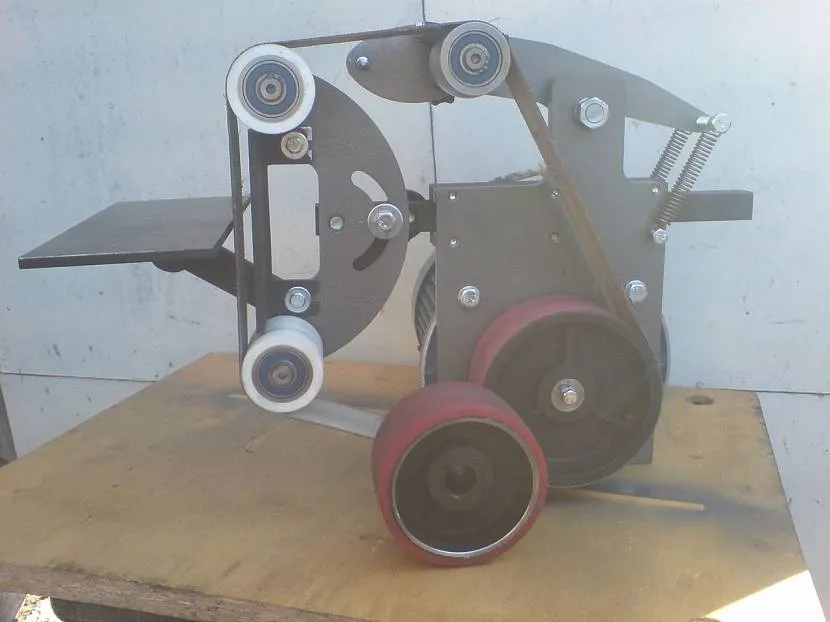

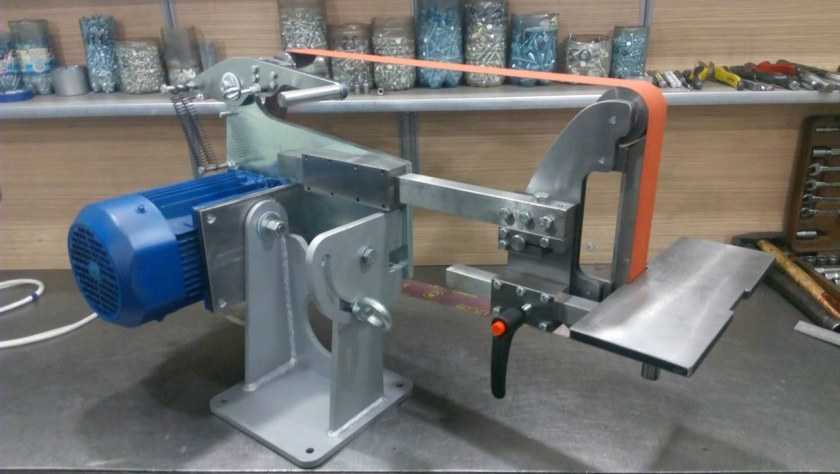

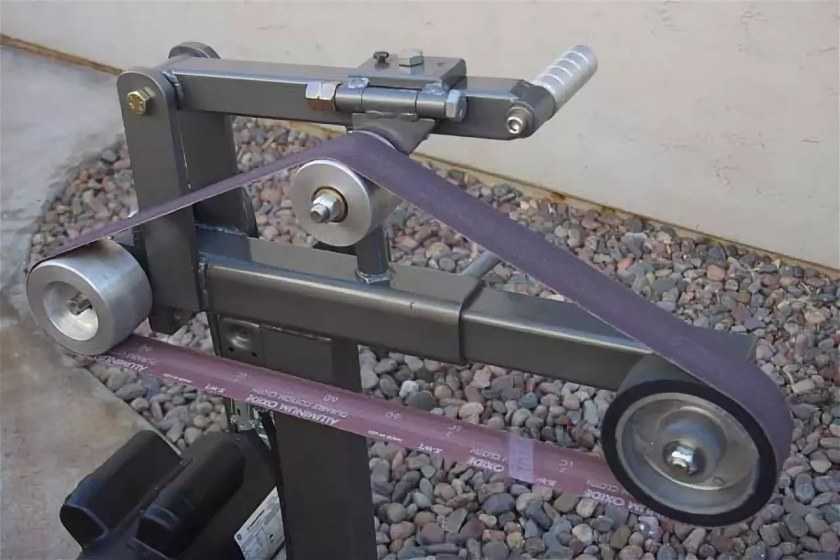

Ленточный гриндер на массивном металлическом каркасе Источник popgun.ru

Обычно вес установки варьируется в пределах — 2,5-7 кг. Те, что более увесистые имеют высокую мощность.

Размер шлифовальной ленты

Размер шлифовальной ленты обычно связывают с параметрами мощности и скорости. Чем шире будет лента, тем она должна медленнее двигаться на шкивах. Соответственно, мощь устройства для широкой ленты должна быть выше.

Обычно для гриндеров выпускаются ленты шириной 75-76 мм, 100 мм, 115 мм. Длина может быть 457 или 533 мм. Получается, если лента длиннее, то и эксплуатация ее будет дольше.

Дополнительные особенности, которые может выполнять ленточный гриндер

Гриндер может иметь полезные дополнения к функциональности, среди которых

• рамки, предназначенные для определения точных границ снятия материала;
• крепления, которые сделает более надежную фиксацию установки для выполнения сложных обработок;
• плавный пуск, который позволяет постепенно набирать обороты, предупреждая рывки и, как следствие, разрыв ленты;
• элементарная замена оснащения, не требующая откручивания сложных механизмов с помощью гаечных ключей;
• автоматической центровки. Такая опция полезна в случае поочередной обработки разных типов материала. Она позволяет скорректировать движение вала и ленты;
• система поддержания оборотов, которая поможет при выдаче большой нагрузки на прибор.

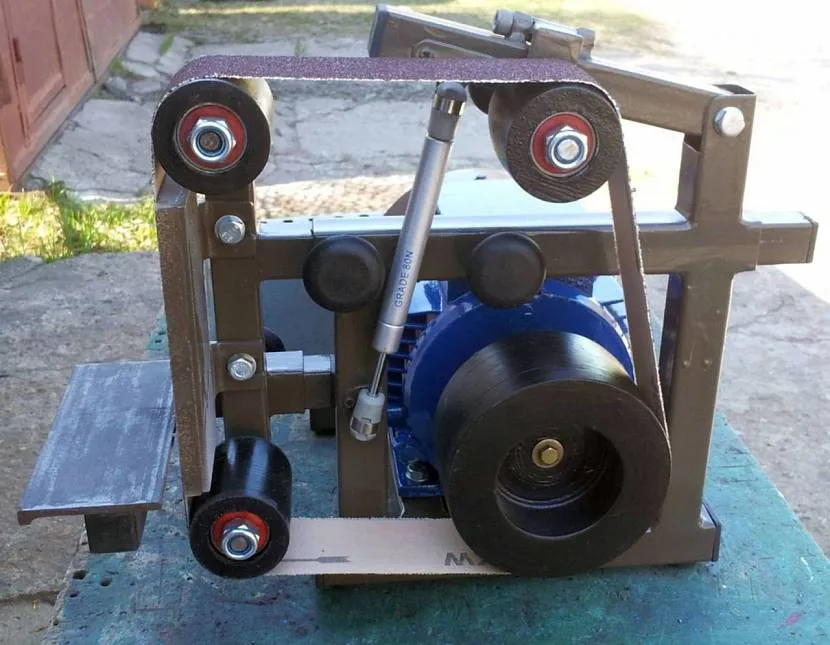

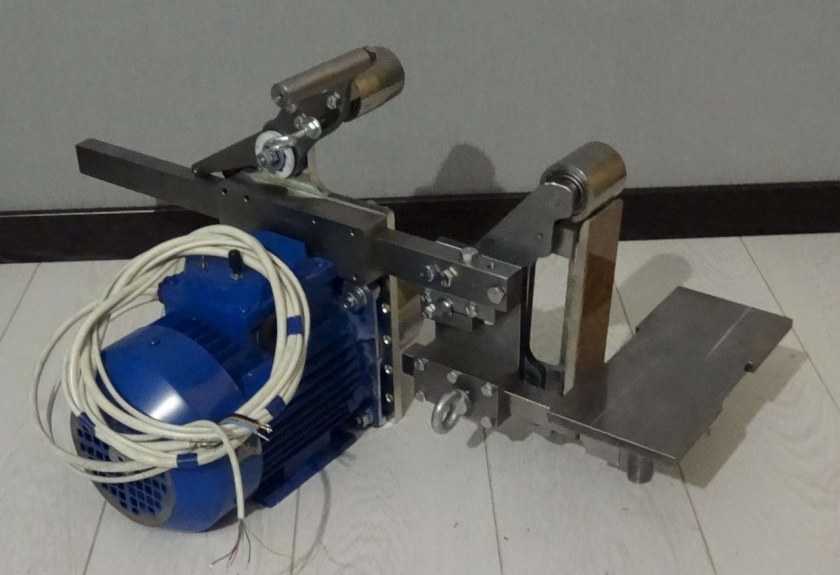

Шлифовальный гриндер с регулировкой натяжения ленты Источник guns.allzip.org

Основные характеристики стали х40

Самое интересное, что сталь для клапанов разной техники изготавливают из разных сплавов. У автомобилей одна, у тепловозов другая, для самолетов, вообще, наверняка засекречена, даже у кораблей, будет своего, специального для нагрузок сплава.

И еще интереснее то, что взяв технику одного характера, клапана также могут быть разного состава, к примеру «Камаз» и «Жигули».

Марок стали как минимум с десяток, например: ЭП 303 55Х20Г9АН4, 45Х14Н14В2М ГОСТ 5632-72, 40Х9С2 ГОСТ 5632-72, 45Х22Н4М3 ГОСТ 5632-72 и т.д. А учитывая ТУ заказчика, вообще, и сотня. Но так в народе повелось, что самой популярной является сталь 40-я. Вот о ней и поговорим.

Как пишут сами сталевары и прокатчики, что сталь эта – конструкционная легированная. Применяется в промышленности для изделий повышенной прочности и склонна к отпускной хрупкости. Изделия из нее обладают следующими характеристиками:

• не поддается ржавлению, благодаря высокому содержанию хрома;
• повышенная твердость достигается за счет большого содержания углерода;
• материал можно легко достать, даже в автомобильной мастерской.

Не согласиться тут трудно, действительно характеристики стали довольно высоки. Но даже если не удастся достать именно эту сталь. Металлурги утверждают, что заменить ее можно такими марками: 45Х, 38ХА, 40ХН, 40ХС, 40ХФ, 40ХР. И это обозначение только отечественного производства, а зарубежных аналогов много.

Преимущества самодельного станка

Ленточный гриндер можно приобрести в любом магазине строительных товаров, однако собранный вручную станок имеет массу преимуществ для владельца:

1. Минимальные затраты на работу и материалы.
2. Возможность самостоятельно подготовить чертеж (или воспользоваться готовым проектом) с должными размерами, типом конструкции и принципом работы.
3. Большинство расходных материалов имеется в хозяйстве каждого мастера, стоит лишь провести поиски в собственном сарае, кладовой, гараже.
4. Недостающие элементы и аксессуары можно купить в магазине товаров для строительства (зажимы для крепления, направляющий и ведущий ролик, шлифовальная лента). Ролики для гриндера можно сделать и своими руками.
5. Большая коллекция видео по сборке гриндера своими руками из подручных материалов.

Вниманию мастеров всегда представлены веб порталы с большим количеством пошаговых инструкций, как сделать гриндер своими руками, схемами и готовыми чертежами, практическими советами.

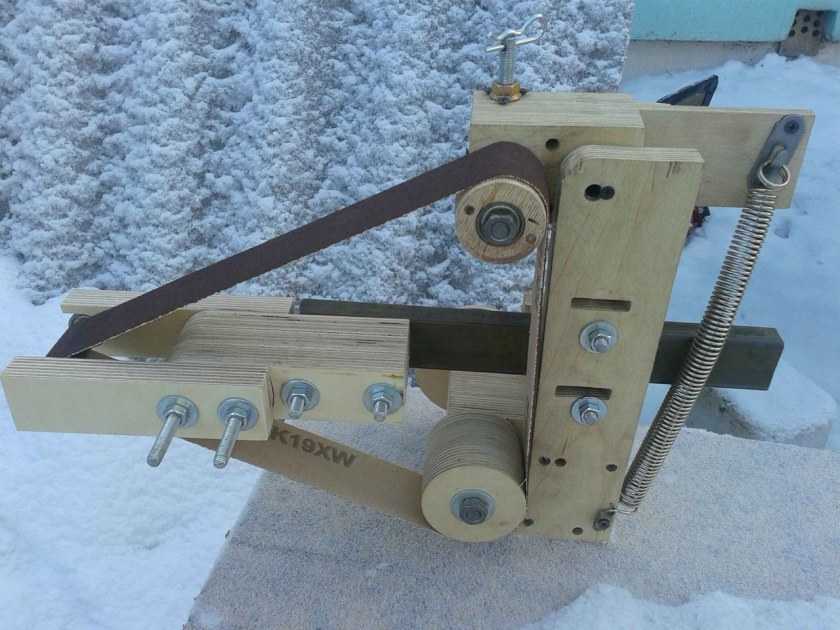

Из чего можно собрать станок

Самый главный вопрос для мастера – с чего начать работу. Конечно, с выбора материала. В качестве основного материала для привода может выступать:

1. Двигатель от старой стиральной машинки.
2. Мотор от дрели.
3. Движок от болгарки. Гриндер из шлифмашинки, собранный своими руками, является практичным и удобным вариантом.

Не следует спешить и сдавать в утиль старые инструменты. Большинство из них (с «живым» движком могут пригодиться в хозяйстве). Перед началом работы следует внимательно осмотреть движок, освобожденный от корпуса и других деталей на предмет целостности, качества его работы, мощности.

Пошаговая сборка конструкции

Сборка шлифовального станка – это полноценные строительные работы, требующие от мастера концентрации внимания, подготовки чертежа, обработки деталей и определенного опыта.

Для работы следует подготовить рабочее место:

1. Столешницу с достаточной площадью для проведения обработки деталей, сборки конструкции и проверки работы готового аппарата.
2. Источник света (оптимально будет сочетание естественного и искусственного освещения).
3. Средства защиты глаз и слизистых оболочек (металлическая стружка, пыль, антикоррозийные составы обладают прямым раздражающим действием, что требует дополнительной защиты лица и рук).

Готовое рабочее место – это залог успешной работы для мастера.

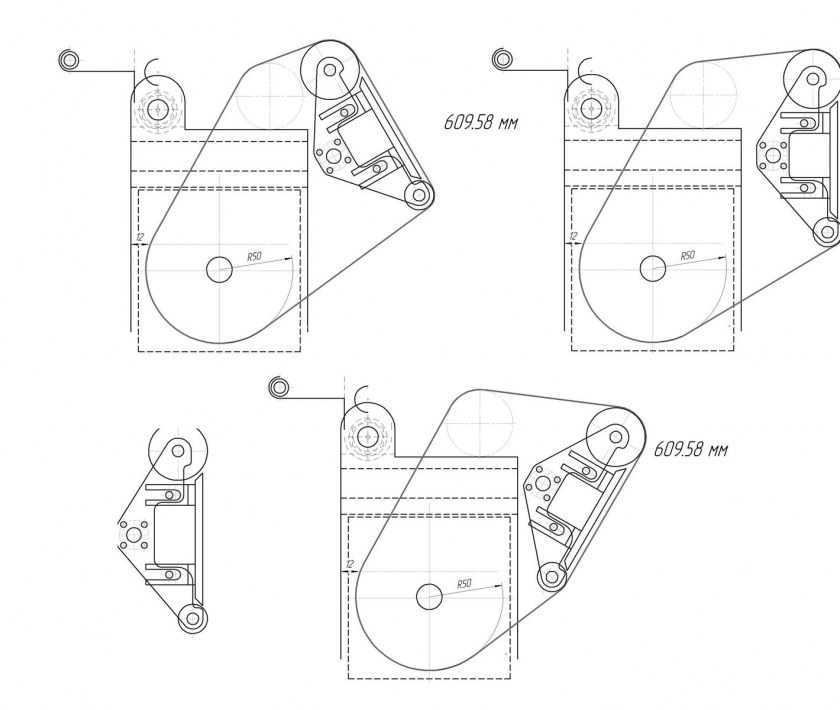

Подготовка чертежа для станка

Следующий шаг – это подготовка чертежа гриндера своими руками. При желании мастер может найти готовые план-проекты, которые на сегодняшний день находятся в свободном доступе. На самостоятельных схемах отображают следующие параметры:

1. Размеры и вид целой конструкции в двух проекциях.
2. Размеры и вид деталей (роликов, каркаса, на котором расположена шлифовальная лента, ложе для привода, расположение крепежей).

Как выбрать ленту

Моделей гриндера достаточно много, но наиболее популярный вариант – это ленточный станок. Выбирая шлифовальную ленту, следует ориентироваться на ряд критериев:

1. Назначение шлифовального станка (обработка деревянных поверхностей разительно отличается от обработки металлических деталей, искусственного или натурального камня).
2. Требуемая жесткость ленты.

Тщательно выбирают не только тип шлифовальной ленты, но и её ширину. Видео, чертежи, советы по выбору ленты и сборке гриндера своими руками помогут оптимально провести самостоятельную работу.

Поворотный столик для гриндера

Для точной и равномерной шлифовки деталь должна быть жестко зафиксирована по отношению к движущейся абразивной ленте. Поэтому в состав любого гриндера входит поворотный опорный столик (или, как его называют токари, «подручник»).

Обычно это плоская металлическая пластина длиной 15÷30 см, шириной 5÷10 см и толщиной 5÷10 мм. Столик должен иметь в торце выемку по ширине ленты, регулируемый наклон в сторону плоскости шлифовки, а также перемещаться вперед-назад и вверх-вниз.

Некоторые опорные столики имеют возможность поворота на 90 градусов в правую и в левую стороны, но, насколько необходима такая опция, должен решать сам мастер. Тем более, что ее реализация на оборудовании домашней мастерской может оказаться довольно сложной.

https://youtube.com/watch?v=ZfG9tMTdH28

В зарубежных видеороликах народные умельцы для изготовления самодельных гриндеров широко используют прямоугольные трубы и различные фигурные профили. Это упрощает как конструирование, так и изготовление станка. У наших мастеров такие материалы встречаются гораздо реже: они, в основном, используют швеллер, полосу и уголок.

Конечно, можно сослаться на разницу в цене, но на гриндер требуется совсем немного металла, поэтому такое объяснение вызывает сомнение.

Как склеить ленту для гриндера.

Ленты обойдутся значительно дешевле, если покупать наждачную бумагу и склеивать ее в необходимую длину..

Существует два основных способа склейки с небольшими вариациями:

1) Склейка внахлест.

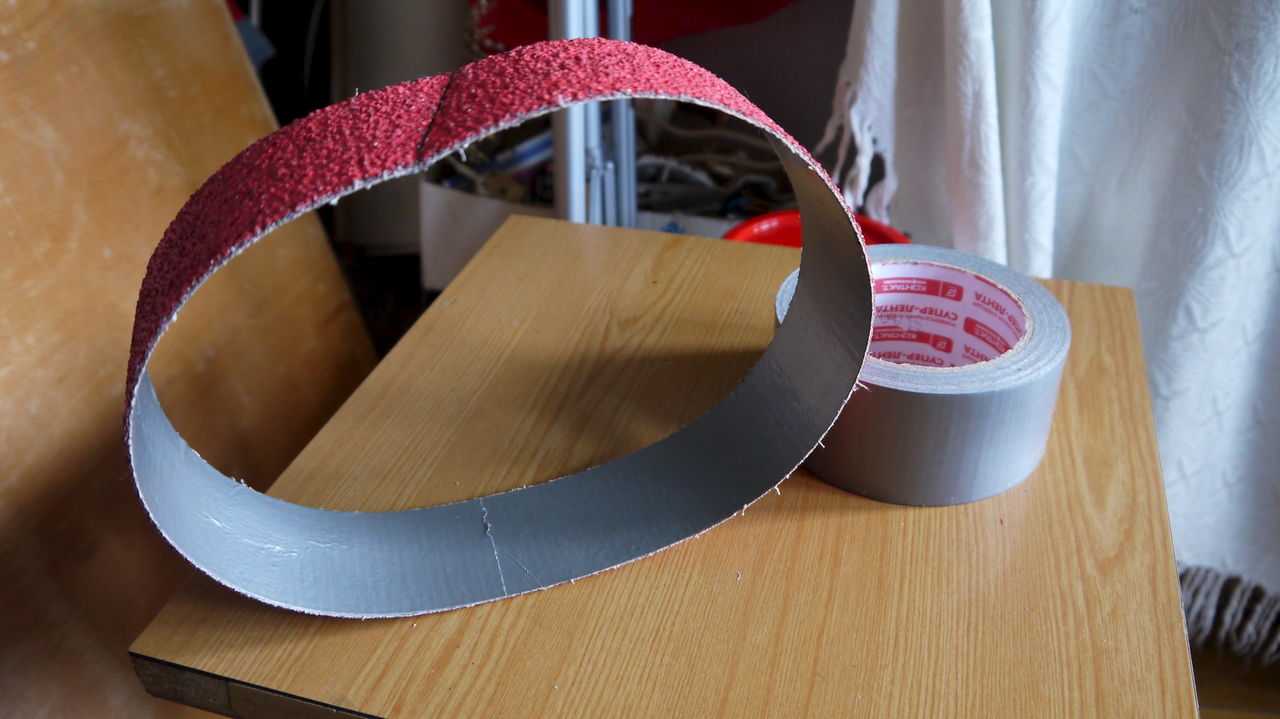

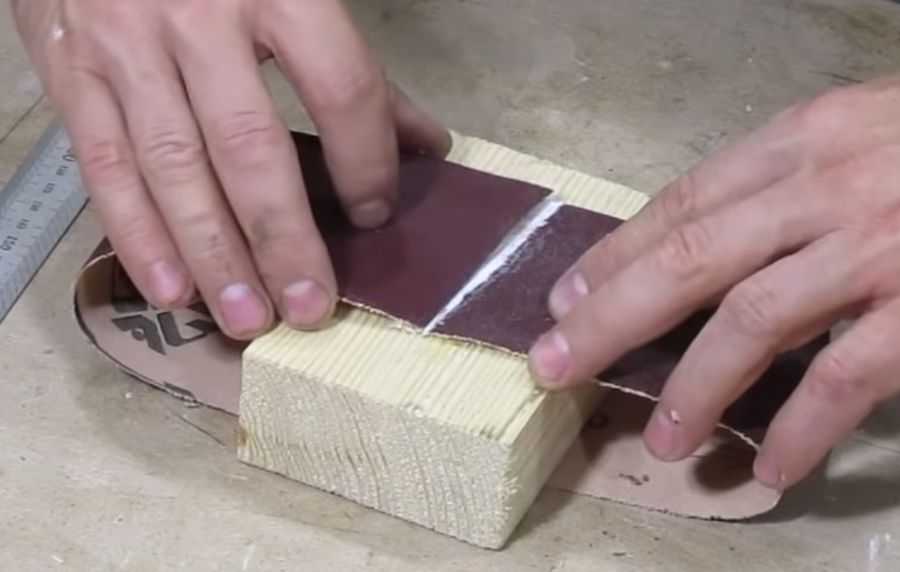

2) Склейка встык.

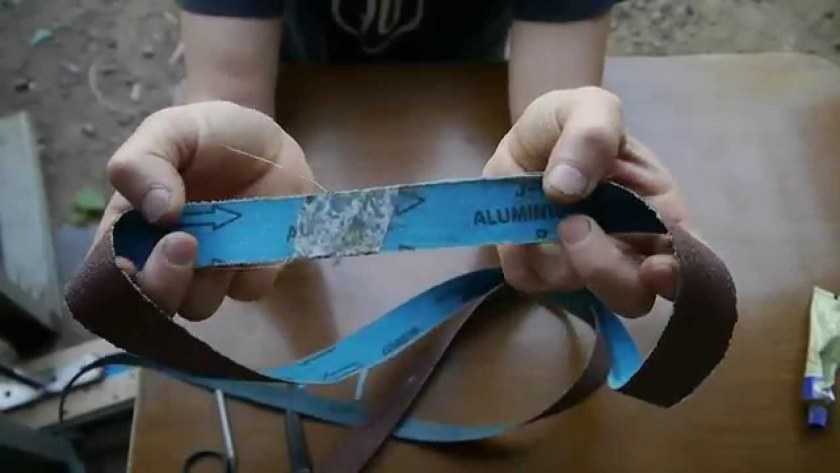

Лента для гриндера склеенная внахлест.

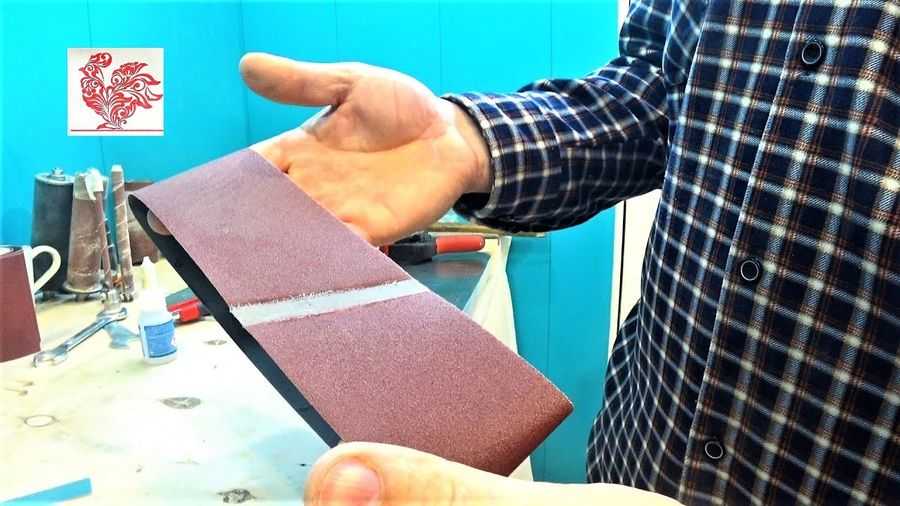

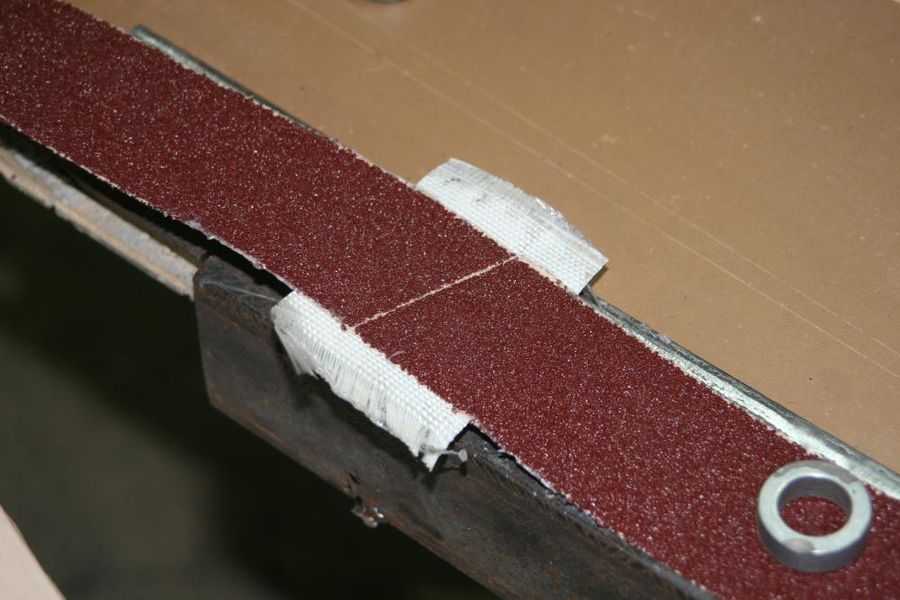

Лента для гриндера склеенная встык.

Явным достоинством склеивания внахлест является то, что лента очень хорошо склеивается и вероятность ее разрыва в месте склейки минимальная. А недостатком является то, что она в процессе работы “бьет” на месте стыка. Причем существует определенная закономерность, чем крупнее абразивное зерно, тем меньше чувствуется стык.

При склейке встык все получается, наоборот. Биение в месте склейки практически отсутствует, но качество соединения хуже и вероятность разрыва выше.

Склейка ленты внахлест.

Чтобы склеить таким способом, необходимо убрать абразив с ленты в месте склейки. Здесь есть два варианта. Можно убрать абразивное зерно только на одном конце или на двух концах ленты.

Если убрать, с одной стороны, то лентаполучиться с цельным абразивным зерном на всей длине, но будет заметное биениепри работе.

Если убрать с двух сторон, то биение значительно снижается, можно сказать, что его практически не будет, но на самой ленте образуется участок без абразива. Это плохо тем, что в этом месте будет повышенный износ основы ленты. Поэтому такой вид склейки применяет при обработке мягких материалов, например древесины.

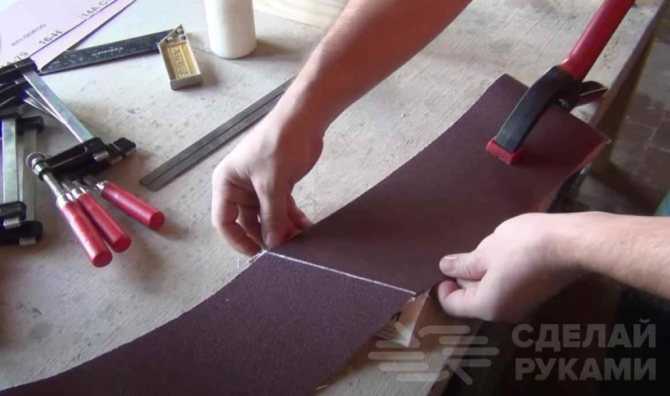

Склеивание следует производить под углом. Такая склейка увеличивает длину склеенного шва, что повышает прочность места склейки и уменьшает вероятность задира края ленты. Угол может быть произвольным от 30 до 45 градусов.

Сначала необходимо распустить наждачную бумагу.

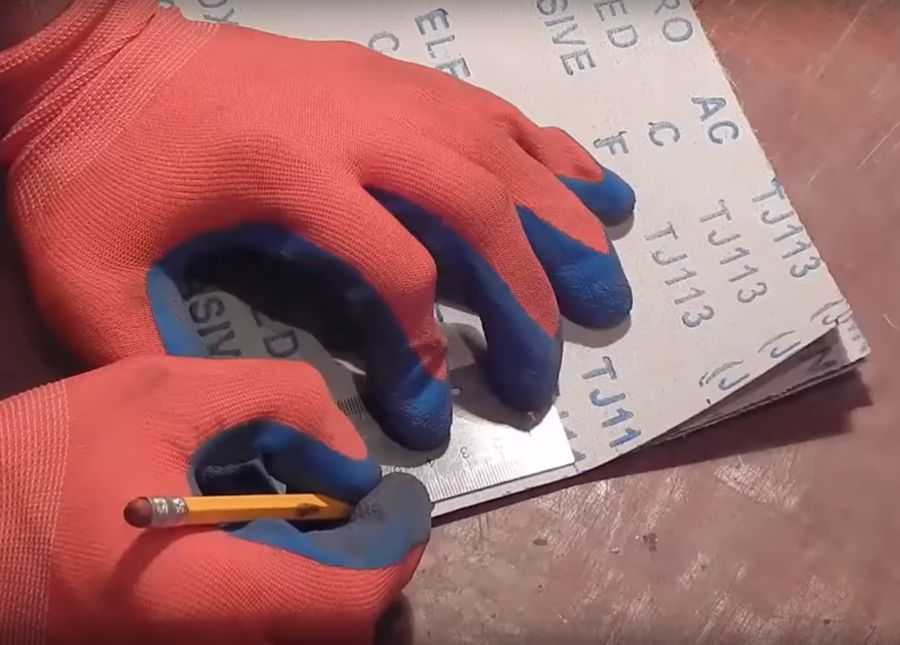

Размечаем абразивную бумагу.

Делаем надрезы ножом по разметке.

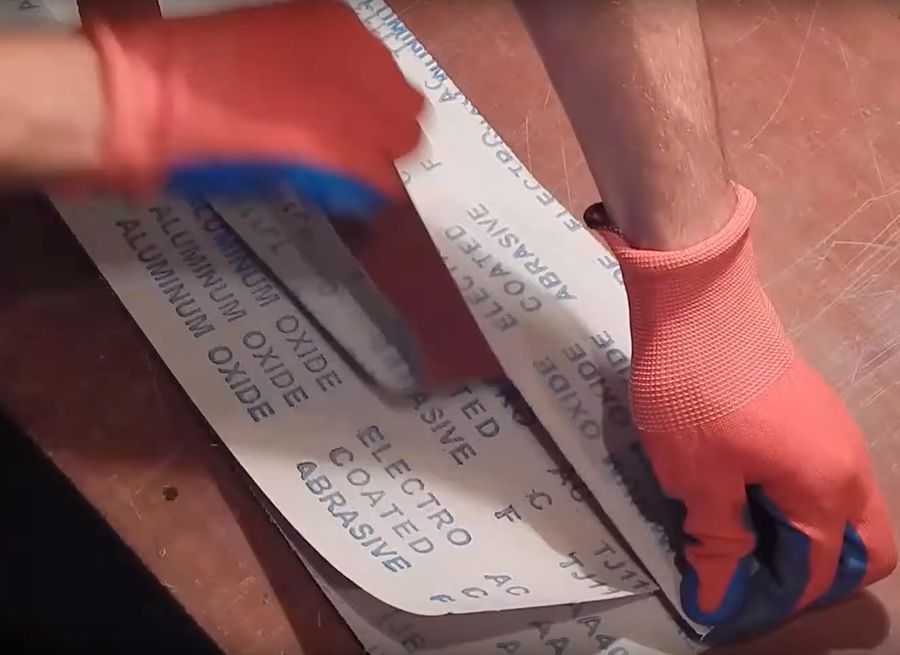

Рвем бумагу по ранее сделанным надрезам на ленты.

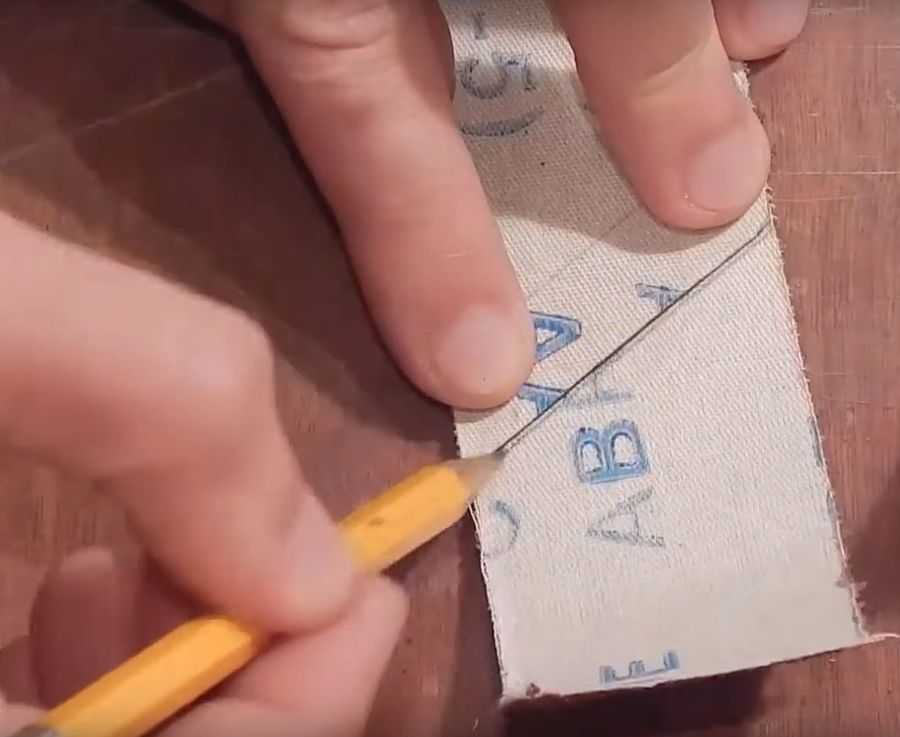

Размечаем по шаблону.

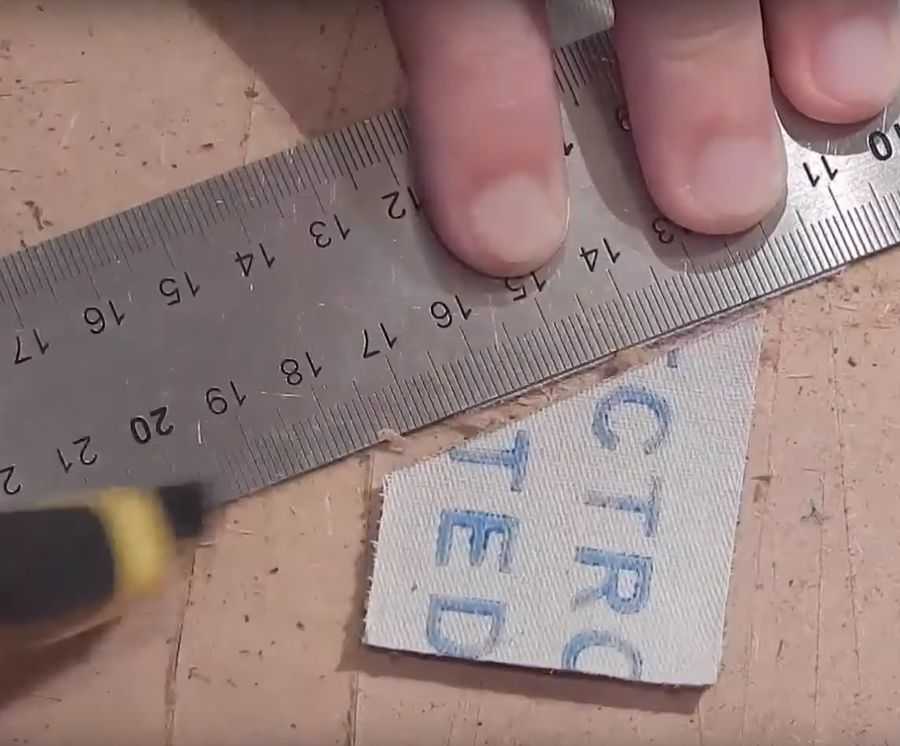

Отрезаем край под углом.

Размечаем место, где будем удалять абразив.

Сгибаем ленту по ранее сделанной разметке.

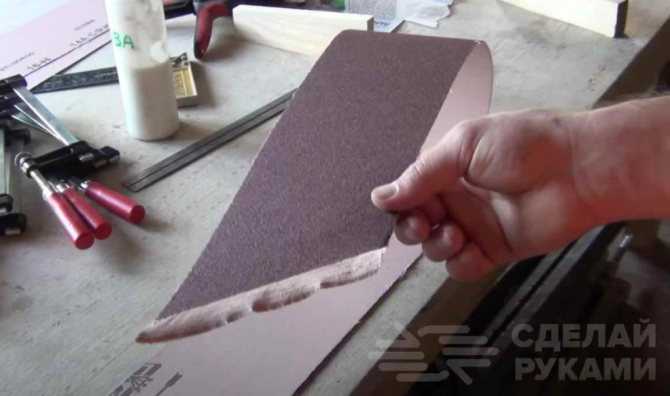

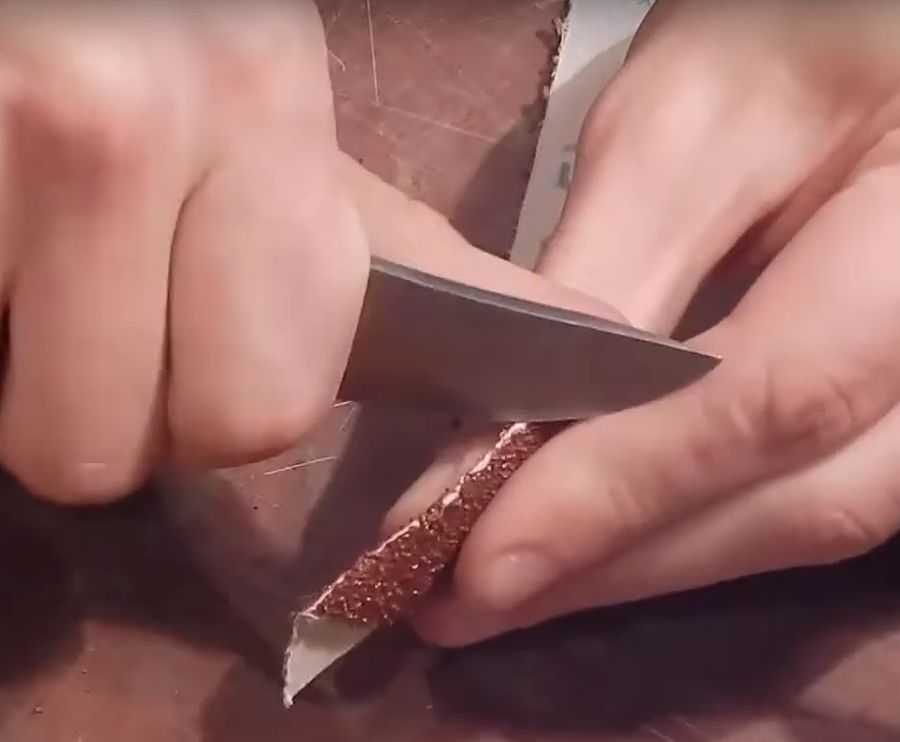

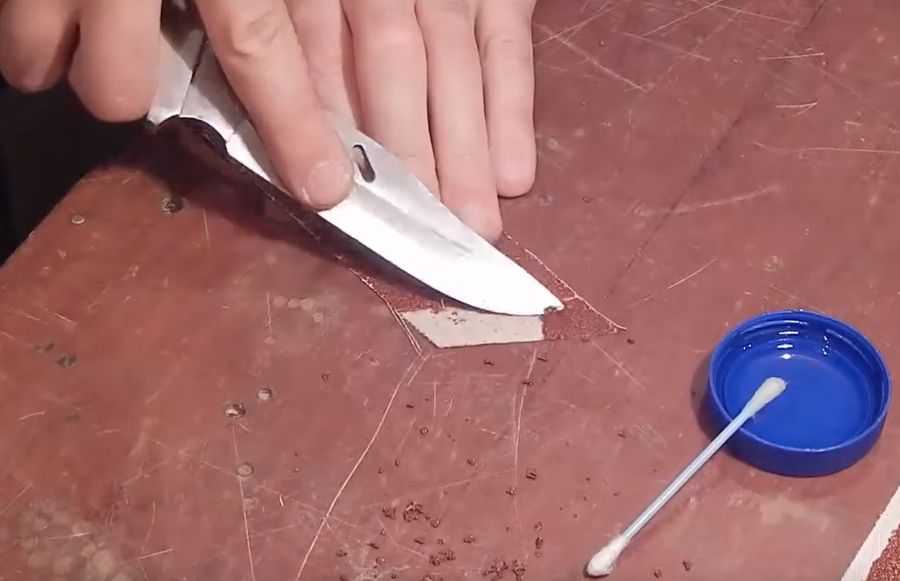

Соскабливаем часть абразива ножом со сгиба ленты.

Удалить абразивное зерно можно двумя способами.

Способ №1.

Удаляем абразивное зерно с помощью ножа.

Способ №2.

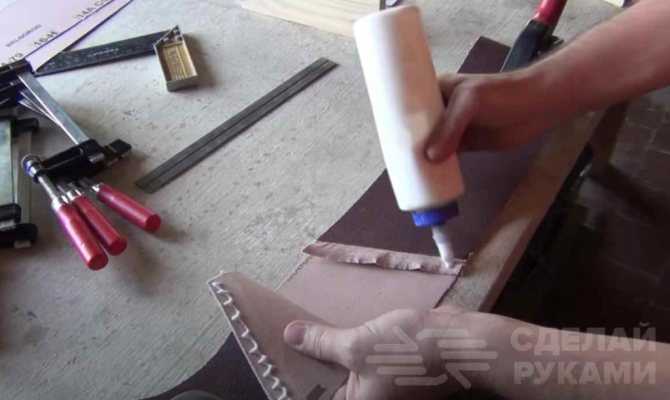

Промазываем клеем абразивное зерно.

Клей следует использовать столярный ПВА класса Д3. Например клей марки Kleiberit. Обычный ПВА клей не подойдет.

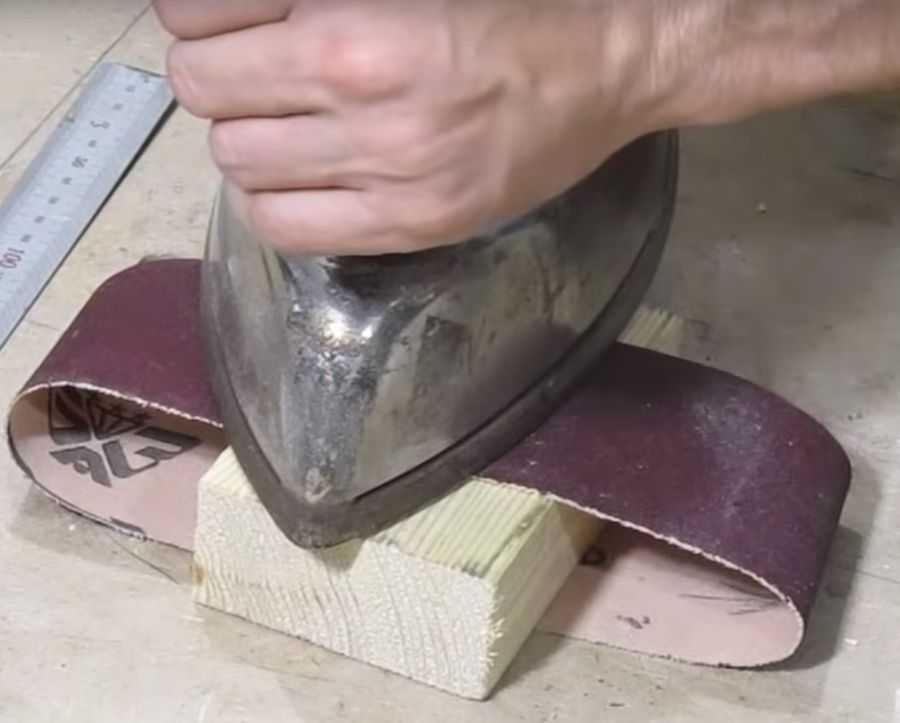

Приклеиваем абразивную ленту к деревянной доске и прогреваем место склейки утюгом.

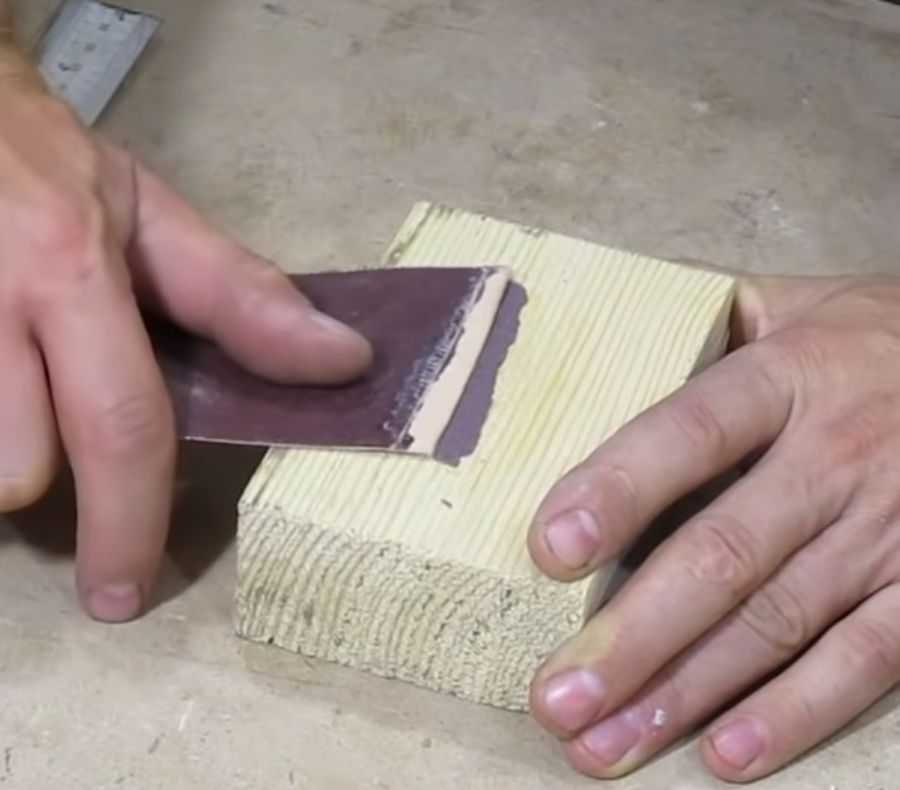

Отрываем ленту от доски. Абразивное зерно должно остаться приклеенным на доску.

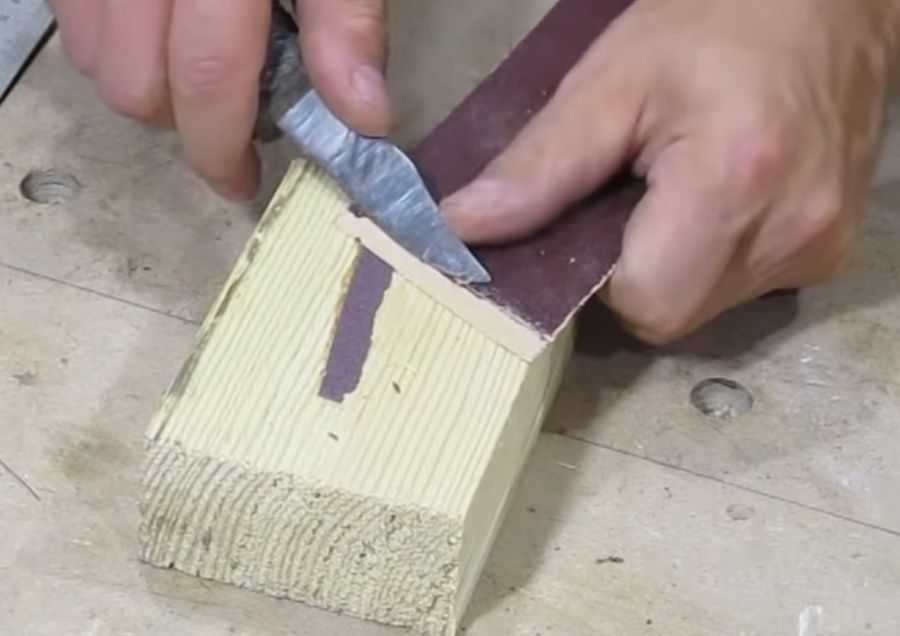

Удаляем ножом остатки абразива.

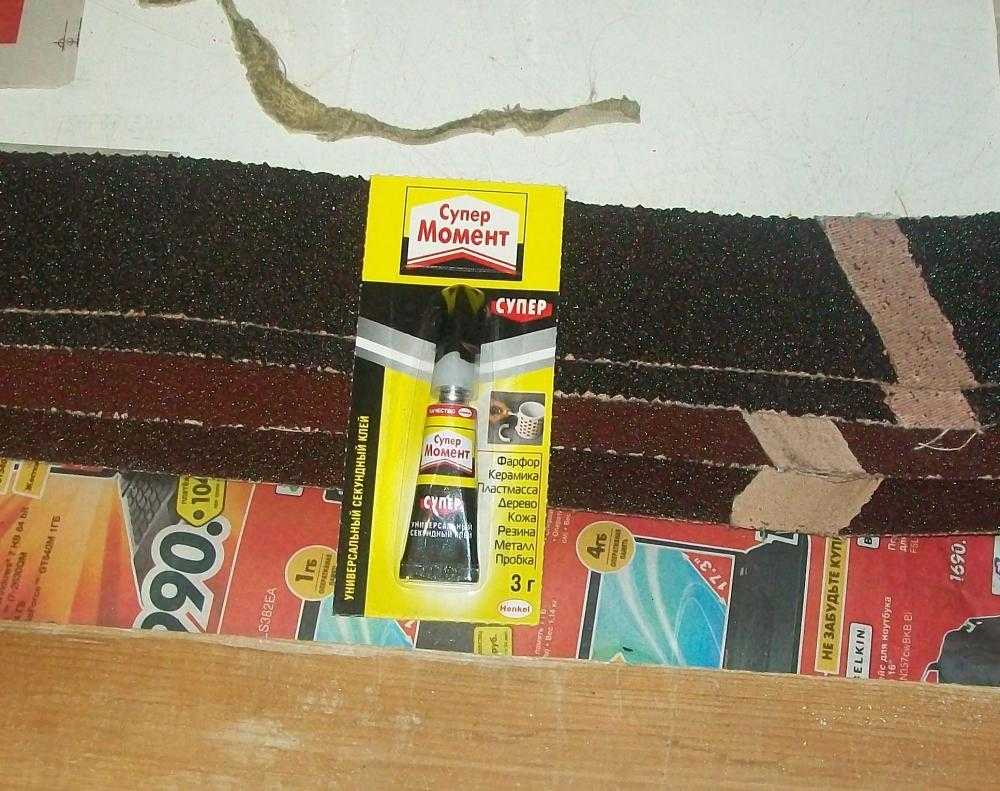

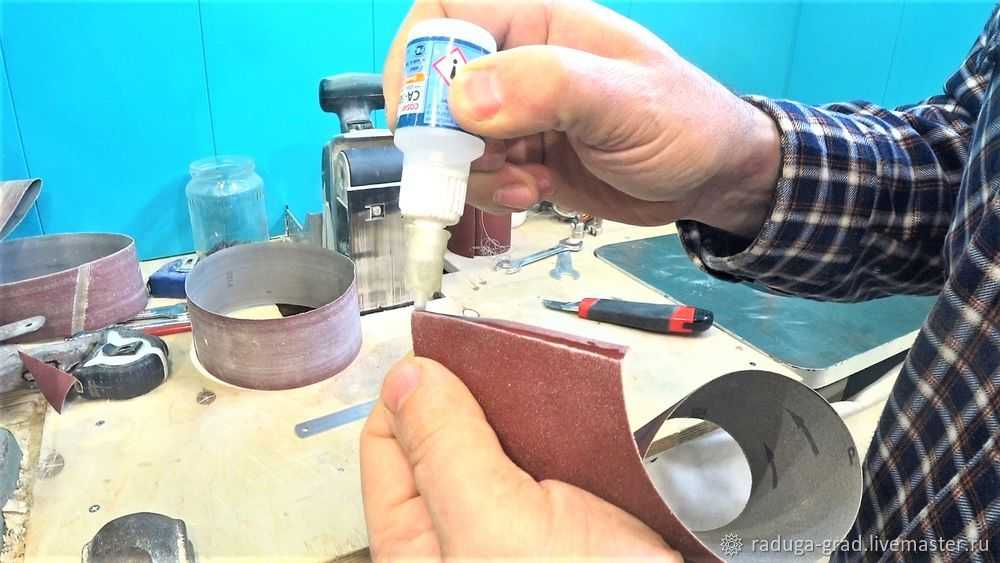

Для склеивания абразивной ленты можно применить клей ПВА класса Д3, например клей марки Kleiberit, клей момент или обычный сапожный клей

Обращаю внимание, что обычный клей ПВА не подойдет

Склеиваем с помощью клея ПВА внахлест.

Чтобы ускорить высыхание клея ПВА, прогреваем утюгом место склейки.

Вариант склеивания внахлест с помощью клея «Момент».

Шов, склеенный «Моментом», простукиваем молотком для увеличения прочности соединения.

Если склеивание производится с использование клея момента, то для повышения качества склеенного шва следует его простучать молотком.

Совет

Чтобы лента склеилась ровно желательно использовать шаблон для склейки как показано на фото выше.

Склейка ленты встык.

Чтобы склеить абразивную ленту встык,необходимо отрезать ее под углом, состыковать и склеить через дополнительнуюпрокладку.

В качестве прокладки можно использовать ткань для печати шелкографии. Правильное ее название шелкотрафаретная ткань. Также можно использовать шелк, батист или ткань от старого зонта.

Подсказка

В продаже имеются специальная тесьма для склеивания абразивных лент. Найти её можно по запросу “тесьма для бесшовной склейки абразивных лент на гриндер”.

Важно понимать, что при таком способе склеивания абразивной ленты она будет держаться только на этой ткани. Поэтому для исключения травмирования во время её возможного разрыва, следует работать на гриндере в плотной одежде с рукавами и в защитных очках

Промазываем клеем «Момент» края.

Приклеиваем ткань.

Простукиваем шов молотком.

При склеивании с помощьюклея момента следуют место стыка простучать молотком для улучшения качестваклееного шва.

Ленточный шлифовальный станок на базе точильного

В этой инструкции мы разберем, как своими руками сделать простую ленточную шлифовальную машину на базе точильного станка. Самоделка не меняет конструкции точильного станка, это насадка, которая устанавливается вместо одного из шлифовальных колес. Со своими задачами машина справляется без проблем, материалы для сборки используются довольно простые. Единственная сложность – это изготовление колес, автор делает их на токарном станке. Если токарного станка нет, можно сделать такие из фанеры путем склеивания или же приспособить колесики от скейтборда. Итак, если самоделка вас заинтересовала, предлагаю изучить проект более детально.

Список материалов:

— пластик для вытачивания колес; — подшипники для ведомых роликов; — болты, гайки, шайбы и пр.; — листовая сталь; — точильный станок; — наждачная бумага или готовая шлифовальная лента.

Список инструментов:

— токарный станок; — сверлильный станок; — гаечные ключи; — болгарка; — баллончик с краской.

Процесс изготовления самоделки:

Шаг первый. Подготовка точильного станка

Для начала подготовим точильный станок. Нам нужно открутить защитный щиток, а также снять точильное колесо, в итоге останется только ось. На корпусе можно увидеть отверстия с резьбой для крепления щитка, сюда мы будем теперь крепить нашу насадку.

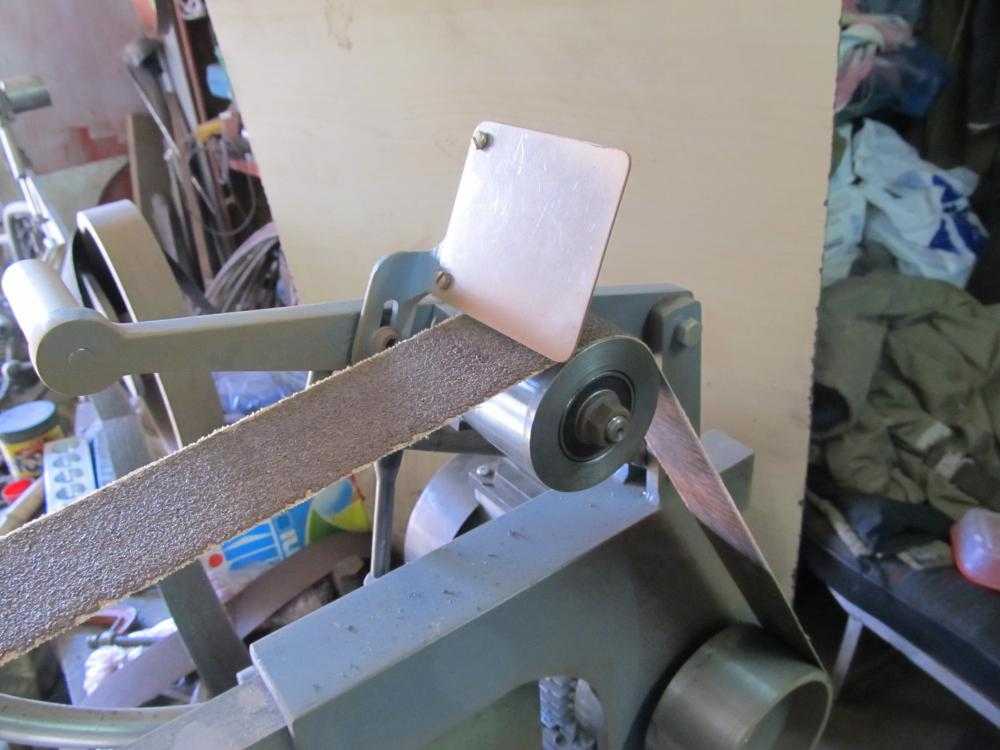

Шаг четвертый. Установка колес и натяжителя

Устанавливаем колеса на станину, ведущее крепим к валу двигателя при помощи гайки, а ведомые будут вращаться на болтах. Боковое колесо будет выступать в качестве натягивающего ремень, а также с помощью него мы будем центрировать ремень на колесах. Конструкция этих узлов очень проста, все делается тоже из листовой стали, более детально ознакомиться с конструкцией можно на фото. При желании можно установить пружину, которая автоматически будет натягивать шлифовальный ремень.

Большая часть станка сделана, можно установить шлифовальный ремень и попробовать запустить машину. Если ремня нет, его можно склеить из наждачной бумаги.

Шаг пятый. Упорные плоскости

Первым делом установим вертикальную плоскость, о которую мы будем упирать изделие при шлифовке. Привариваем пластину к раме, ее края желательно сточить, а саму пластину отполировать, чтобы шлифовальный ремень служил дольше. Конечно, со временем лента отшлифует эту плоскость и сама.

После этого привариваем и горизонтальную площадку под прямым углом.

После покраски все собираем и испытываем станок на деле. Для начала автор пробует отшлифовать на нем кусок доски, это получается без проблем. Также в качестве эксперимента был наточен нож. Конечно, обороты тут не очень высокие, поэтому станок плохо подходит для работы с металлом, но вот для обработки дерева и других бытовых нужд станок получился отличным.

На этом все, проект окончен, надеюсь, самоделка вам понравилась. Удачи и творческих вдохновений, если решите повторить подобное. Не забывайте делиться с нами своими идеями и самоделками!
