Как заменить графитовые щетки в шлифмашине

Проточка наждачкой

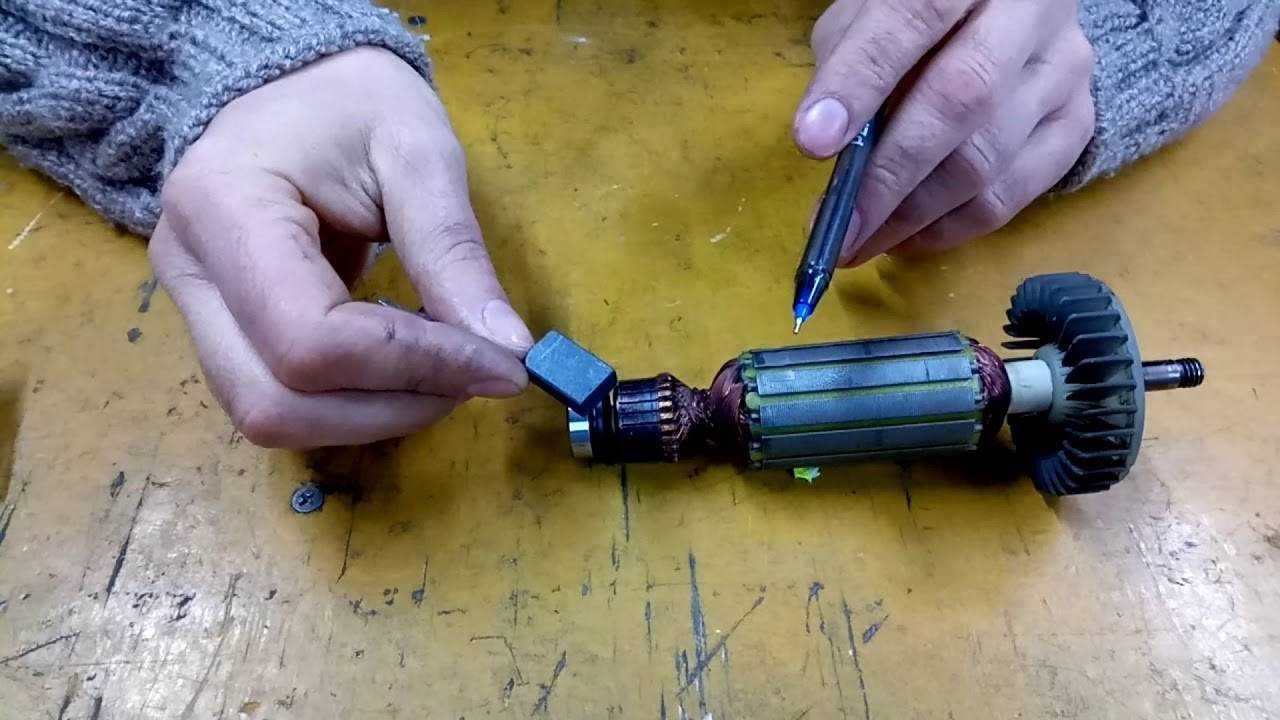

Вал якоря закрепляется в патроне какого-либо крутящего механизма (токарного станка, дрели). Запускается вращение, абразив прикладывается к коллектору. Исключается силовое нажатие и применение крупнозернистой наждачки. Минимальное значение зернистости – 1000 P.

При помощи мультиметра выявить наличие пробоя в обмотке якоря. Установить режим проверки сопротивления. Приложить один щуп к ламели, а другой — к контакту соответствующей трассы обмотки. Отсутствие обрыва цепи будет обозначено звуковым сигналом. Если сигнала нет, данная трасса пробита. Понадобится замена якоря или перемотка его обмотки.

Выявить наличие биения в подшипниках. В случае его обнаружения заменить подшипники и замерить микрометром диаметр краев вала якоря в местах его примыкания к сборочным узлам.

Токоведущие провода

Электрjщётки для электродвигателей изготавливаются с токоведущим проводом. Применяется провод марки ПЩ — неизолированный, нормальной гибкости. Длина токоведущего провода измеряется от наиболее выступающей части электрощётки до центра отверстия в наконечнике или до конца провода без наконечника.

Соединение токоведущего провода с материалом электрощётки (заделка) может осуществляться методами конопатки (К), развальцовки (Р), пайки (П) и запрессовки (З).

Длина провода устанавливается ГОСТом-12232-89, необходимое сечение провода выбирается в зависимости от токовой нагрузки соотношение этих величин приведено в таблице №1.

Номинальное сечение провода, мм2	Допустимая токовая нагрузка, А
0,16	3,90
0,30	6,00
0,50	9,00
0,75	12,00
1,00	15,00
1,50	19,00
2,50	26,00
4,00	38,00
6,00	50,00
10,00	75,00

Причины почему искрят щетки

Очень часто можно заметить, как искрят щетки на болгарке. Обнаруживаются признаки искрения через вентиляционные отверстия в корпусе электроинструмента. Мастера интересуются, почему искрят щетки на болгарке, даже после их непосредственной замены. Причин для этого множество, и чтобы разобраться в этом, необходимо иметь представление об устройстве электроинструмента. Если знать, как устроена углошлифовальная машинка внутри, то понять, почему сильно искрят щетки, не составит большого труда.

https://youtube.com/watch?v=W-k9JyxuWik%3F

Причинами сильного искрения щеток на болгарках являются следующие факторы:

Неисправности обмотки якоря. Если возникает нарушение изоляции обмотки якоря, то в итоге это способствует развитию межвиткового замыкания, а также замыканию на сердечник. Кроме того, может произойти обрыв обмотки, что в итоге станет причиной повышения нагрузки. Характерным признаком неисправности обмотки якоря является снижение оборотов, увеличение шума и падение мощности
Щетки плохо прижимаются к коллектору. За прижим основной части отвечает пружинка, которая со временем эксплуатации теряет свои изначальные пружинящие свойства
Обмотка ротора оборвалась от медной пластины коллектора — такое явление встречается крайне редко, однако при перегрузке электроинструмента, вполне может возникнуть
Нарушается центрирование якоря электромотора, что в итоге способствует сильному искрению щетки на болгарке
Нарушена форма коллектора. Коллектор, состоящий из медных ламелей, имеет цилиндрическую форму, которая может быть нарушена при перемотке ротора. При малейшей деформации формы коллектора, будет возникать искрение щеток
Нарушение изоляции между ламелями коллектора. Каждая пластина коллектора изолирована между собой, а при нарушении миканитового изоляционного слоя, происходит возникновение искрения. Изоляция между пластинами может быть нарушена также по причине оседания графитового слоя в пазах
При износе подшипников якоря. Если подшипники неисправны, то возникает биение вращающегося якоря, и как следствие, возникают признаки искрения
Искривление вала ротора. Согнуть его трудно, но если это происходит, то двигатель начинает работать с нагрузкой. Чтобы инструмент не вышел из строя, рекомендуется заменить ротор
При неправильном припаивании концов обмоток якоря к медным пластинам коллектора. Такие ошибки не допускаются на заводе, однако их может допустить обмотчик, который перематывает якорь электроинструмента
Не подходящий состав графитовых щеток. Рассматриваемые детали изготавливают из угля и графита, добавляя при этом разные виды примесей. Делается это неспроста, а для того, чтобы использовать щетки в зависимости от напряжения и частоты вращения вала. Графит бывает мягким и жестким. Чем ниже напряжение питания, тем мягче выбирается марка графита. Для высоковольтных электроинструментов необходимо брать жесткие щетки, которые в составе не имеют меди
Деформация ламелей по причине их нагрева. Если болгарка испытывает чрезмерные нагрузки, то может произойти деформация одной или нескольких ламелей коллектора. Пластины приподнимаются относительно остальных, в результате чего нарушается контакт. Такая неисправность вызывает сильное искрение щеток при работе электроинструмента
Плохой контакт в месте подключения щетки. Если клемма неплотно соединяется с устройством, то итог такого нарушения контакта может проявляться в виде чрезмерного искрения
Наличие нагара на медных пластинах — периодически или регулярно рекомендуется выполнять очистку поверхности медных ламелей от нагара. Нагар обычно проявляется по причине износа щеток, поэтому при обнаружении почернений на поверхности коллектора, его следует протереть спиртом

Часто мастера после того, как поменяют щетки на болгарке, наблюдают явление чрезмерного искрения. Опираясь на вышеописанные факторы, можно выявить причину, и устранить ее до того, как инструмент выйдет из строя. Рассматриваемые элементы стоят недорого, однако по причине их неправильного выбора и применения, может сломаться электроинструмент. Чтобы узнать, какая неисправность является причиной сильного искрения, понадобится разобрать электроинструмент, и произвести его осмотр, а также прозвонить обмотку ротора.

https://youtube.com/watch?v=JhnK8Mi2syY%3F

Почему в угловой шлифовальной машине горят щетки?

На приложенном рисунке хорошо видно электрическую схему и устройство компонентов электромотора.

Изображение электродвигателя инструмента

Двигатель УШМ работает в экстремальных условиях. Несмотря на защиту – внутрь попадает пыль, чаще всего в виде мелких металлических опилок. Металл – как известно, является проводником.

При попадании его в зону контакта щеток и коллектора, происходят микрозамыкания и медные пластины сильно греются. Может произойти оплавление и механическое соединение контактов коллектора.

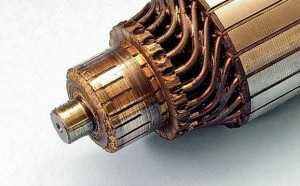

Вид коллектора электродвигателя подлежащий ремонту

В этом случае щетки перегреваются, и рабочая поверхность интенсивно выгорает. Отсюда искры и повышенный износ. Еще одна причина, по которой искрят щетки – попадание внутрь мелкого песка и деревянной пыли.

Поэтому для профилактики необходимо периодически разбирать корпус болгарки и вычищать пыль с коллектора.
Необходимо периодически продувать двигатель болгарки.

Эта несложная процедура продлит жизнь, как щеткам, так и коллектору якоря. Желательно после каждой пыльной работы хотя бы пропылесосить УШМ, особенно в районе вентиляционных отверстий.

Из чего изготавливают

Щетки на болгарку и прочие электроинструменты изготавливаются из разных материалов, но основными являются — уголь и графит. Именно этот материал имеет низкий коэффициент трения, а также обладает повышенной прочностью к истиранию. Для улучшения контакта, в состав графита или угля при изготовлении щеток добавляются разные примеси. В зависимости от используемых примесей, различают следующие виды щеток:

Угольные
Омедненные
Угольно-графитовые
Графитные
Медно-угольные
Медно-графитные

Состав основной части влияет не только на срок службы или износ, но еще и на такой параметр, как признаки искрения. Величина искрения щеток зависит от состава, из которого они изготовлены

При их покупке нужно обращать внимание на состав, и не приобретать оснастку неизвестного происхождения и сомнительного качества

Это интересно!В конструкции щеток находится керамический наконечник, который выполняет одну из важных задач. При истирании графитового слоя до предела, наконечник начинает контактировать с медными ламелями коллектора. Керамика не проводит электрический ток, поэтому болгарка при истирании щеток будет работать с перебоями или вовсе не будет включаться, пока устройства не будут заменены.

Болгарки с задней рукояткой

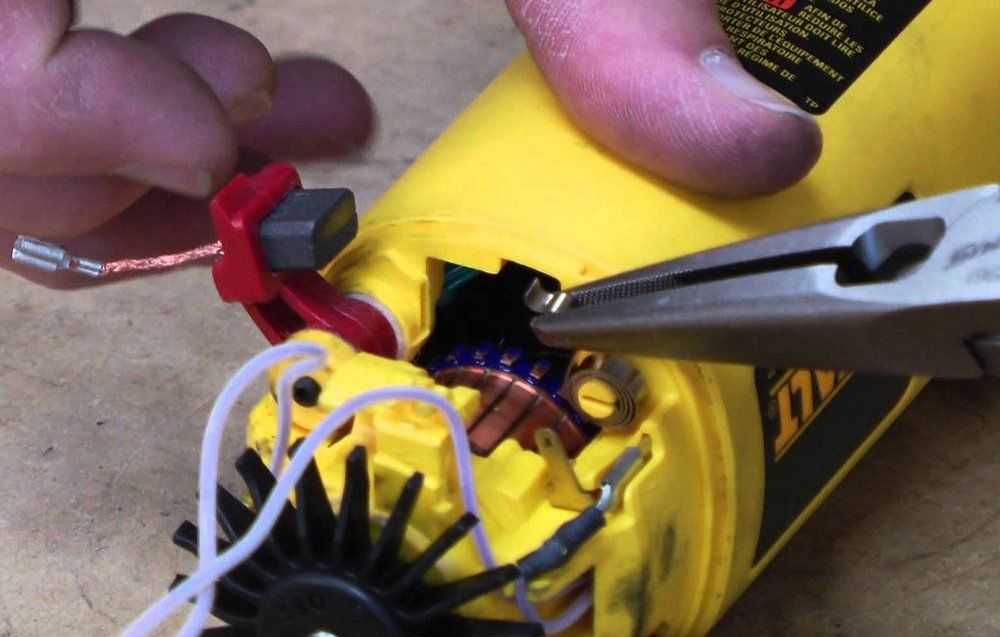

Болгарки, имеющие заднюю рукоятку, позволяют добраться до щёток немного другим, более простым способом:

Возле рукоятки необходимо найти небольшое ремонтное окно, закрытое пластиковой пластиной, которая зафиксирована саморезом.
Надо вывинтить саморез, поддеть в пазу отвёрткой пластиковую пластину, вынуть её из корпуса, открыв ремонтное окно.
Следующие действия по замене щёток такие же, как и у маломощных болгарок: освободить ленточную пружину (1), освободить штекер (2), вынуть за провод щётку из направляющего блока.
Затем вставить новую щётку, соединить штекеры, закрепить графитовый стержень ленточной пружиной, закрыть пластиковой пластиной ремонтное окно и завинтить саморез.
Повторить все действия со второй щёткой, находящейся с противоположной стороны корпуса.

Вполне возможно, что могут существовать и другие способы замены графитовых щёток, обусловленные конструкционными особенностями шлифмашин.

Замена щетки для стиральной машинки своими руками

Щетки – это деталь, которая считается расходной из-за ее изнашиваемости, поэтому она нуждается в своевременной замене. В большом количестве стиральных машин разных моделей и брендов достаточно снять лишь заднюю панель для замены щеток, но есть и такие модели ,которые требуют полной разборки.

Бывают и такие конструкции, в которых невозможно подобраться к мотору даже при полной разборке, поэтому необходимо отвозить свою машинку в сервисный центр, где произведут разборку двигателя и замену электрощеток. Заранее подготовьте инструменты перед разборкой стиральной машины и установки новых щеток.

Отделяем мотор от барабана

Основной задачей является отсоединение мотора от барабана. Нужно отключить машину от сети, отсоединить контакты и приступить к работе с мотором. Предварительно убедитесь, что проблема именно в щетках; их износ можно легко обнаружить.

Щетки подлежат замене, если длина использованных стержней на старых щетках от 1,5 до 2 сантиметров.

Замена производится из-за неравномерного износа стержней. Может быть и так, что стержни будут стираться быстрее, поэтому замену необходимо будет проводить через несколько недель.

Всю свою работу заранее распределите поэтапно, и запишите, либо зарисуйте, а можете и сфотографировать. Это поможет вам правильно, ничего не упустив, собрать свою конструкцию и при этом не перепутав детали.

Фотографируем очередность работ

Перед заменой щеток предварительно запомните их местоположение, и в какую сторону расположен скос. Если неправильно их установить, мотор может заискриться.

Снять щетки можно с помощью отверток, после чего осмотрите коллектор мотора.

При обнаружении различных рода дефектов, таких как царапины или просто пыль, их нужно ликвидировать.

Царапины убираются мелкозернистой наждачной бумагой, а пыль можно очистить щеточкой. После этого можно устанавливать новые электрощетки (лучше всего оригинальные), придав их саморезами.

Если вы записывали ход своей работы, то провести обратную сборку вам не составит труда. После установки щеток, поставьте на место мотор, закрепив его, поставить электропровода и закрыть задней панелью.

Тестируем

Когда вы уже установили щетки и мотор, их нужно протестировать, чтобы убедиться в их работоспособности и дать новым щеткам притереться к своему месту. Тестировать можно такими способами как:

– включить машину в режиме отжима;
– поставить и запустить самую быструю программу стирки.

Рекомендуем первые 10-15 стирок не перегружать барабан бельем, так как новые щетки стиральной машинки должны прижиться на своем новом месте.

Проверяйте и меняйте щетки в моторе своевременно и не забывайте, что ваши проверки должны быть регулярными. Смазывайте детали и проводите профилактику конструкции.

Если соблюдать эти правила и использовать стиральную машинку согласно инструкции, то ваш агрегат прослужит вам долго и надежно. А если вы этого не будете делать, то повлечете за собой серьезные нарушения в вашей машине, и их будет очень сложно устранить.

Самый элементарный способ, без разборки корпуса

Некоторые производители подошли к возможности замены щёток очень рационально. В корпусе машины имеются резьбовые пробки-заглушки. И весь процесс проверки или «ремонта» занимает две минуты (для обеих графитовых контактов):

Вывинтить отвёрткой пробку.

Поддеть тонкой отвёрткой прижимную крышечку, и вынуть щётку.

Если щётка по сравнению с новой потеряла 70 – 80 % длины, то её стоит заменить. В противном случае старый графитовый контакт надо поставить той же стороной, как было до извлечения, чтобы исключить процесс притирки. Ведь щётки изнашиваются неравномерно из-за того, что они соприкасаются с вращающейся цилиндрической поверхностью.

Завинтить пробку до упора

Внимание! Пробка может завинчиваться и вверх тормашками. Поэтому надо следить, чтобы сверху был паз под отвёртку

Иначе при следующем вывинчивании возникнут трудности.
Повторить все действия со щёткой, расположенной с обратной стороны корпуса болгарки.

Это самый простой способ замены щёток у болгарки, не предусматривающий разборки корпуса

Поэтому при покупке нового инструмента этот нюанс можно принять во внимание

Пошаговая диагностика электрики мультиметром или лампочкой

При диагностике и ремонте электрической части болгарки удобнее всего использовать многофункциональный тестер (сокращенное название — мультиметр). Если такого прибора под рукой нет, то для некоторых проверок подойдет отвертка с индикатором или лампочка с двумя проводами. В процессе ремонта мультиметр позволяет измерять как величины напряжения и тока, так и сопротивление обмоток двигателя. Индикатор и лампочка могут показывать только наличие или отсутствие напряжения.

Диагностика обрыва питания

Пожалуй, самой распространенной неисправностью электрооборудования болгарки является обрыв проводов питания внутри оболочки силового кабеля. Для диагностики и ремонта такого повреждения достаточно разобрать заднюю ручку болгарки и проверить напряжение на клеммах перед выключателем. Другой способ — это отсоединить клеммы кабеля и с помощью мультиметра проверить на обрыв сопротивление каждой его жилы.

Проверка статора и его перемотка

Для проверки статора электродвигателя болгарки необходимо отсоединить обе его обмотки от цепи питания, а затем замерить их сопротивление мультиметром в диапазоне 200 Ом. На исправной обмотке прибор покажет сопротивление около одного ома, а на неисправной (с обрывом) — десятки или сотни омов. Если обмотка вышла из строя в результате замыкания, то нагар, как правило, можно увидеть с внутренней стороны корпуса статора. Проверить статор на межвитковое замыкание обычным тестером невозможно – для этого существуют специальные индукционные приборы. Единственные способы ремонта статора — это его замена или перемотка. Второе возможно только при наличии соответствующей квалификации, поэтому чаще всего статор просто меняют.

Диагностика якоря тестером

Проверять якорь болгарки необходимо как на обрыв обмоток, так и на их замыкание на сердечник. В первом случае сопротивление замеряется по кругу между двумя соседними пластинами коллектора, расположенного на валу ротора. Все значения должны быть одинаковы (в пределах одного ома), а значительное отличие указывает на обрыв. Во втором замер производится между магнитопроводом ротора и пластинами коллектора. Для поиска межвиткового замыкания, как и в случае со статором, необходимо воспользоваться специальным прибором. При обнаружении неисправности необходимо принять решение, каким способом производить ремонт: перемоткой якоря или его заменой на новый. Самостоятельно перемотать обмотки якоря без соответствующих навыков и оборудования нереально, а перемотка в сервисе будет стоить практически столько же, сколько и новый якорь. Поэтому оптимальный вариант ремонта — это покупка и самостоятельная замена якоря.

Проверка блока пуска и управления

Диагностика электронных компонентов болгарки сводится к определению исправности отдельных блоков, а ремонт (если нет навыков в радиотехнике) — к их полной замене. Устройство плавного пуска можно проверить стрелочным амперметром, сравнив скачок тока с ним и без него. Для точной диагностики блока поддержания оборотов под нагрузкой потребуется осциллограф. Хотя для того, чтобы понять, исправен он в принципе или нет, достаточно просто понаблюдать за поведением болгарки на разных режимах.

Что это?

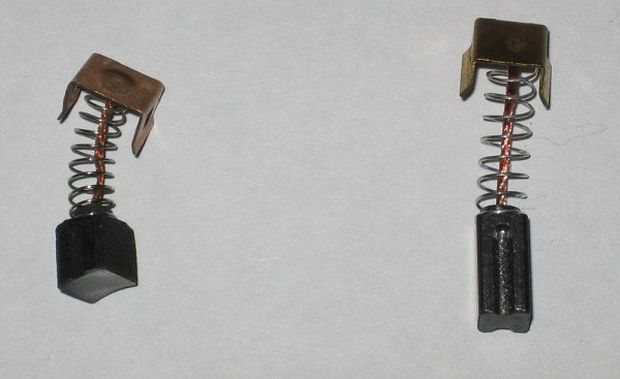

Данные комплектующие изготавливаются путем смешивания сажевой субстанции с графитом и другими связующими компонентами – отвердителями. Такая смесь является хорошим проводником электрического тока.

В «тело» каждой щетки монтируется медный провод без обмотки, к свободному краю которого припаяна пластина индивидуальной конфигурации. Провод находится внутри пружины, которая упирается одним краем в щетку, а другим — в эту пластину. Пружина оказывает свободное прижимающее действие, и щетка плотно прилегает к коллектору во время его вращения.

В иных ситуациях можно наблюдать появление искр в районе расположения щеток. Данный факт сопровождается характерным звуком искрения и запахом жженого графита. Если искрят щетки на болгарке – это признак неисправности ее узлов. В таком случае нужно провести диагностику прибора.

Насадка шлифовальная лента

Это дополнительно устанавливаемое на «болгарку» приспособление позволяет обработать наждачной бумагой труднодоступные места деревянных, металлических, каменных и иных объектов.

Насадка представляет собой узкую конструкцию, с ручкой и основой, на которую крепится шлифовальная лента (наждачная бумага, склеенная специальным образом). Этот адаптер подключается к «болгарке», длина его рабочего органа составляет 115 мм.

Насадка используется для шлифовки конструкций с большим количеством узоров, мелких деталей и труднодоступных небольших мест. Также, она эффективна при заточке рабочего и хозяйственного инструмента – ножей, ножниц, лопат, топоров.

Замена щеток на шуруповерте своими силами

Для электрического инструмента подходят только те изделия, которые были выпущены для конкретной модели. Перед тем, как на шуруповерте заменить щетки, и одновременно провести профилактическое обслуживание, нужно подготовить следующие инструменты:

набор отверток с плоскими шлицами;
соответствующий пинцет или щипцы с концами круглыми в сечении (круглогубцы);
ручку с насадками Torx либо комплект отверток с фигурными шлицами типа Torx.

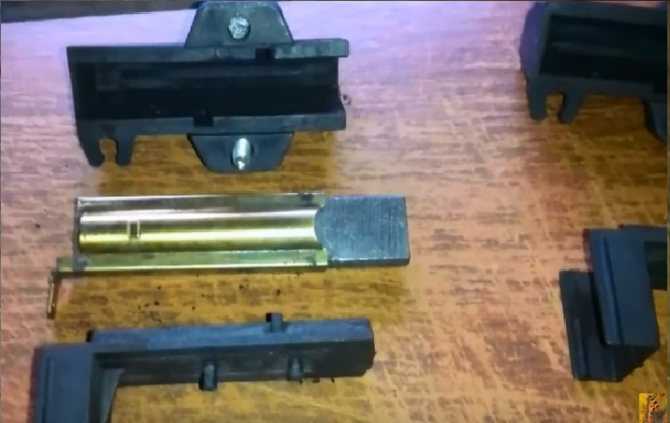

Вначале откручивают крышку отсека, вытаскивают остатки износившихся элементов. Угольные щетки фиксируются в латунных стаканах или в подпружиненных щеткодержателях. Во время ремонтных работ пружины могут упереться в коллекторные стенки, чтобы этого не произошло для этого имеются специальные штыри.

Щетки снимают вместе с держателем. Их измеряют штангенциркулем и сравнивают по размерам с новыми деталями. Если они оказались более крупными, можно обработать плоским надфилем или наждачной бумагой зернистостью 150. Далее сравнивают положение выводов контактных проводов. Если они не подходят, для проводов необходимо вырезать канавки. Как только все будет готово, новые изделия устанавливают, к соответствующим клеммам подсоединяют провода. Можно старые провода припаять к новым элементам. После того как они будут установлены, обязательно проверяют, как работает инструмент. Ровный звук, без резких перепадов, без искрения щеток свидетельствует о нормальной работе шуруповерта и правильно выполненной процедуре.

Проточка наждачкой

Электрические неисправности болгарки

Электрическая схема основной части болгарок практически одинаковая. Ротор передает вращательный момент через редуктор на рабочий инструмент. Ротор вращается в поле статора. Цепи управления состоят из кнопки, регулирующей обороты и осуществляющей плавный пуск инструмента, угольных щеток, обеспечивающих передачу переменного напряжения на ламели коллектора. Питание на инструмент подается через соединительный кабель.

К основным неисправностям болгарки по электрической части относятся:

обрыв питающего кабеля на входе в инструмент;
разрушение или износ угольных щеток;
выход из строя кнопки включения;
обрыв или короткое замыкание статора;
обрыв или короткое замыкание ротора;
отслоение или выработка ламелей коллектора.

Неисправности болгарки по электрической части лучше всего определять тестером или другим прибором. Подойдет для этих целее и самодельное устройство, называемое в народе «аркашка».

Схема болгарки достаточно простая и не требует особых знаний

Надо только соблюдать осторожность и технику безопасности при выполнении ремонтных работ и знать электротехнику в объеме средней школы

Ремонт редуктора болгарки

Степень износа шестерней редуктора болгарки проверяется на пятно контакта. Предварительно редуктор полностью очищается от старой смазки. На малую шестерню редуктора наносится специальная синька, редуктор проворачивается. Дальше надо снять ведомую большую косозубую шестерню и посмотреть через лупу на пятно контакта. Оно должно занимать в общей сложности не менее 50% поверхности зуба.

В противном случае шестерни необходимо заменить или откорректировать профиль зуба. Исправление профиля зуба не раз описывалось на страницах данного сайта.

Но такая неисправность устраняется только опытным мастером.Чаще всего зализанные, срезанные или разрушенные шестерни меняются целиком, причем в паре.

Нахождение обрыва провода питания

Одной из распространенных поломок болгарки становится невозможность включения инструмента или самопроизвольная остановка в процессе работы. Причиной неисправностей подобного рода становится обрыв кабеля питания поз.27 в месте входа. Устраняется неисправность заменой кабеля или выбрасыванием вышедшего из строя участка. Неисправность легко находится при помощи тестера.

Если нет тестера под рукой, но есть отвертка с неоновой индикаторной лампочкой, то неисправность можно найти, поочередно подключая провода питания к фазе.

Какие еще бывают поломки?

Одной из распространенных поломок электрического характера являются:

Поломка угольных щеток. С данной проблемой также можно справиться своими силами. Порядок действий:

конструкция болгарки «Interskol» УШМ-125/1100Э устроена таким образом, что угольные щетки располагаются в специальных щеткодержателях. Добраться до них можно после снятия задней крышки в корпусе статора;
выкрутить винты, с помощью которых крепится щеткодержатель;
определить уровень износа угольных щеток. Сделать это возможно после замера их оставшейся длины. Если щетка в рабочем состоянии, то ее длина должна быть не менее 0,5 см.

Поломка электропитающего кабеля. Эта неисправность преимущественно происходит в местах входа провода в инструмент и в вилку. Скрутки в данных случаях проблемы не решат. Неисправный электрокабель следует заменить.

READ Замена Масла В Газонокосилке Patriot

DeWALT DWE4257

Болгарка оснащена системой активного пылеудаления, усиленной конструкцией редуктора, уникальными графитовыми щетками. В ней есть функция блокировки случайного включения кнопки, защита от перегрузок. В комплект также входит дополнительная съемная двухпозиционная рукоятка, ключ, защитный кожух.

Удобна в использовании.
Высокая мощность (1500 Вт).
Удобное расположение регулятора оборотов.
Отсутствие зазоров на корпусе.
Надежность.
Высокая цена.

Bosch GWS 850 CE

Простая и надежная УШМ с диском на 125 мм, привлекающая своей низкой стоимостью и высокой производительностью. Она легко справиться с обработкой любых поверхностей, разрезанием различных материалов. Диски и щетки легко снимаются и устанавливаются.

Болгарка оснащена эргономичной рукояткой, делающей управление еще легче и удобнее, а также защитным кожухом, предотвращающим распыление и разлетание искр на большие расстояния.

Маленький вес (1.9 кг).
Надежность.
Компактные размеры.
Длинный шнур.
Нет защиты от произвольного включения.
Неудобное крепление кожуха.

Sturm! AG9512P

Удобная в управлении УШМ на 125 мм с регулировкой оборотов по привлекательной цене. Она станет незаменимым помощником своему хозяину в выполнении самых разных видов работ: зачистке поверхностей или их шлифовании, обрезке металлических и других материалов.

Инструмент укомплектован съемной дополнительной рукояткой, которую можно устанавливать на корпусе агрегата в трех разных положениях. Также в нем предусмотрен защитный кожух, препятствующий попаданию на оператора и разбрасыванию на большие расстояния пыли, мусора и искр. Блокировка включения болгарки позволяет обезопасить всех членов семьи от травм при случайном нажатии на кнопку.

Удобство эксплуатации.
Мягкий сетевой кабель.
Установка рукоятки в 3 позициях.
Короткие щетки.
Короткий шнур.

Зубр УШМ-125-1100 ТМ3

Отличная УШМ с плавным пуском по доступной цене. Ее мощность (1100 Вт) позволяет выполнять даже довольно сложные и длительные работы. Модель имеет эргономичный корпус, ей просто и легко управлять. Дополнительная рукоятка, которая идет в комплекте, может фиксироваться в двух позициях, что делает его эксплуатацию еще удобнее.

Помимо регулировки частоты оборотов диска, аппарат оснащен кнопкой, блокирующей случайное включение, а также защитой от перегрузок.

Хорошая мощность.
Плавный пуск.
Удобная эргономика.
Гарантия 5 лет.
Тугая кнопка включения.
Короткий сетевой кабель.

MILITARY AG900VS

Удобная и недорогая УШМ с диаметром диска 125 мм и возможностью регулировки частоты вращения. Несмотря на совсем небольшие размеры, она впечатляет своей мощностью (900 Вт). Инструмент быстр и без проблем справляется с поставленными задачами, будь то шлифовка или резка материалов.

Эргономичная ручка обеспечивает безопасность работы с болгаркой. Диски легко снимаются и, наоборот, фиксируются на агрегате. В нем предусмотрена регулировка скорости. Инструмент не перегревается. Длина шнура составляет 2,5 метра.

Удобная в эксплуатации.
Хорошая мощность.
Невысокая цена.
Небольшие размеры.
Хлипкие подшипники.

Механические неисправности болгарки Hitachi

В болгарках Hitachi надежность редукторов вызывает восхищение. Но это при правильной эксплуатации.

Болгарка Hitachi G13SR3. Разборка шпинделя, замена подшипника. bearing replacement

При перегревах или периодическом заклинивании инструмента, при попадании пыли, несвоевременной замене угольных щеток никакая болгарка долго не протянет.

Большая ведомая шестерня в болгарках Hitachi с диском до 125 мм крепится при помощи шпоночного соединения. У болгарок с диском до 230 мм шестерня напрессовывается на вал шпинделя. Малая ведущая шестерня в любой конструкции болгарки Hitachi крепится шпонкой и фиксируется гайкой.

Как снимать шестеренки редуктора

В болгарках до 1000 Вт применяются прямозубые шестеренки, а в углошлифовальных машинках используются косозубые шестерни.

Шестеренки крепятся в различных болгарках по-разному. Ведущая шестерня крепится на валу ротора шпоночным соединением или устанавливается на резьбе. Ведомая шестерня крепится на валу шпинделя посадкой с натягом или при помощи шпоночного соединения. Подробно о том как снять шестерни и подшипник с вала.

Ремонт шестеренок заключается в их замене, причем только в паре.

Продолжительная и бесперебойная работа редуктора зависит от наличия достаточного количества смазки и своевременной ее замены.
