Как выбрать правильный диаметр сточной трубы

Ещё на этапе первоначальной проектной документации должны быть
согласованы размеры
канализационных труб в будущем здании. В 90% случаев для проведения
сточной системы в санузле применяются детали, диаметр которых начинается со 100
мм. Для установки системы в ванной комнате, либо на кухне достаточно будет
воспользоваться трубопроводом в 50 мм. Разница в приведённых значениях выбрана
неспроста. Она обуславливается сразу несколькими факторами:

1. Унитаз — сантехнический прибор, особенностью которого является прохождение за короткий временной отрезок значительного объёма воды (при нажатии на кнопку смыва). При этом вода может содержать твёрдые частицы, справится с которыми элементам сточной конструкции с меньшими размерами окружности, нежели приведённые выше, будет проблематично. Появляется высокая вероятность засоров.
2. Даже не глядя на то обстоятельство, что при спуске воды с ванны её объём ничуть не меньше объёма вод из унитаза, диаметр канализационной трубы будет меньшим благодаря простому правилу гидравлики — проходимость системы должна быть равна тому значению, обеспечиваемому в месте с наиболее узким параметром окружности. Это значение выпуска в ванной комнате значительно меньше, чем в туалете. Поэтому монтировать детали с большим диаметром нецелесообразно.

Необходимые уклоны труб (Пример — 1:30. Где 1 погонный метр на 30мм уклона)

Технические характеристики и свойства

Общим для всех полимерных отводов является их высокая износостойкость и полное отсутствие коррозии.

Профильная труба из пластика обладает большей прочностью по сравнению с круглой из такого же материала.

По своим химическим и физическим качествам они отличаются в зависимости от вида полимера.

Так, ПВХ и производный от него НПВХ устойчивы к внешним осадкам, переносят высокую температуру до 100 градусов, начинают гореть только при 640 градусах. Трубные изделия из поливинила используют в производстве кабель-каналов, вентиляционных отводов.

Среди характеристик полипропиленовых труб следует выделить высокое тепловое расширение, а также простой и надежный метод их монтажа – диффузионную сварку. Температурный диапазон их нормальной работы – от -30 до + 95°.

Срок службы

По заявлениям производителей, все пластмассовые отводы способны проработать минимум 50 лет. При этом характеристики изделий остаются неизменными, в том числе при подземной прокладке, в агрессивных химических средах.

Особенности квадратных труб из металла

Квадратная труба металлическая – один из наиболее востребованных видов труб в многообразии ассортимента металлопроката. Благодаря своей форме и характеристикам труба профильная квадратного сечения широко используется как в промышленном производстве, так и в частном строительстве. Плюсы квадратного профиля: прост в монтаже, оптимален по весу, экономичен и надежен. Стабильно ведет себя в испытании серьезными нагрузками (давление, вибрация, излом), оправдывает доверие при сборке устойчивых, высокопрочных и в тоже время легких металлоконструкций.

Изготавливая серьезные и сложные промышленные или простые бытовые конструкции, даже самых нестандартных форм, выбор материала между металлической и пластиковой трубами очевиден. Металлопрофиль износостойкий, не деформируется, устойчив к резкому, частому колебанию температур и прямому солнечному излучению, чего не скажешь о пластике.

Металлический каркас во всех отношениях надежен, а вот дом из пластикового профиля можно построить только лишь в форме макета. Хотя это широко применяется в архитектуре.  Однако квадратный профиль из металла использовать со 100% выгодой не везде получится. Есть сферы, где его с успехом заменят такие же пластиковые трубы, которые не так давно появились на строительном рынке.

Холодный способ

Этим способом можно согнуть только металлическую, металлопластиковую или пластиковую трубу с тонкими стенками, имеющую небольшой диаметр.

Вам понадобится:

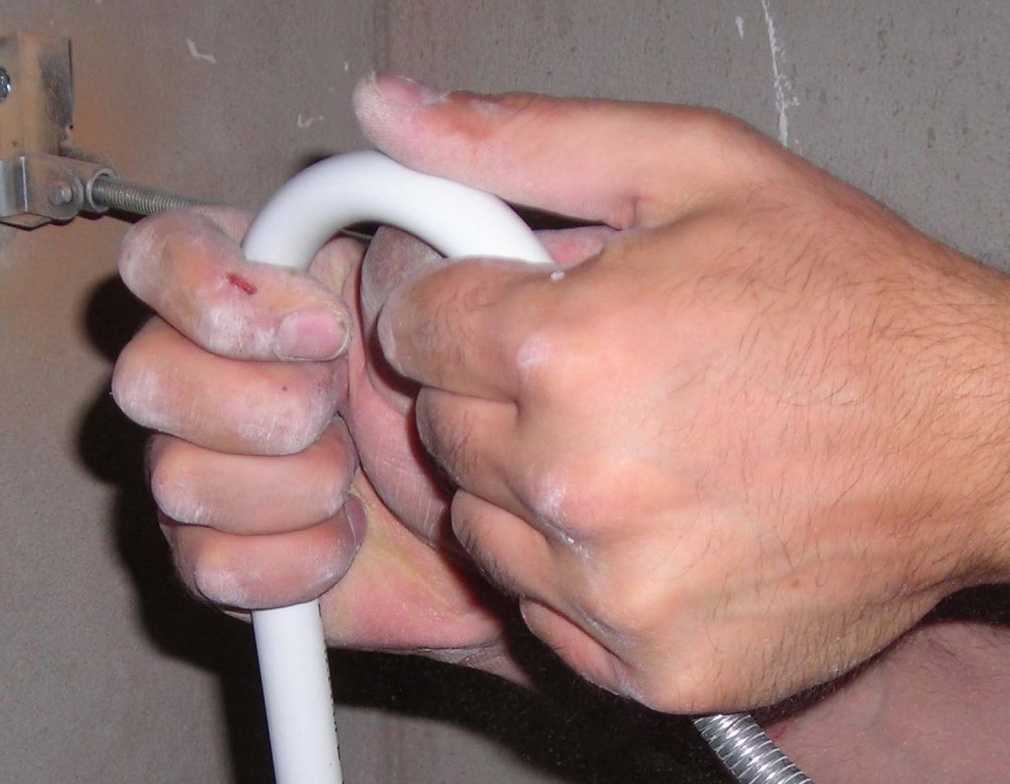

• Приобрести специальную пружину, которая будет соответствовать внутреннему диаметру трубы.
• Когда приобрести пружину возможности нет, ее можно заменить песком, засыпав его внутрь трубы и заткнув с обеих сторон деревянными или пластиковыми пробками.
• Сделать из ДСП или картона шаблон, который будет соответствовать необходимому вам углу изгиба.

Далее все будет зависеть от диаметра трубы, так как согнуть трубу пластиковую небольшого диаметра можно без применения специальных зажимов, а для большего диаметра или выполненных из более твердых материалов, или имеющих более толстые стенки, необходимы специальные электромеханические (трубы свыше 6 см) или гидравлические (трубы до 6 см) станки.

Демонтируем старые трубы

После осмотра и измерения старой системы канализации, составления схемы разводки труб со всеми соединительными элементами можно приступать к ее демонтажу.

1. Осматриваем старые чугунные трубы, определяем элементы, которые при демонтаже потребуют дополнительной работы (например, трубы, проходящие сквозь стены.
2. Готовим требуемые инструменты.
3. Отключаем подачу воды в помещении и предупреждаем соседей выше о начале демонтажных работ.
4. Бережно работая зубилом начинаем демонтаж чугунной трубы следим за тем, чтобы хрупкие осколки чугуна при во время демонтажа не попадали в систему магистральной канализации – это может привести к выходу ее из строя.
5. Для того, чтобы демонтировать участок трубы, прилегающий к магистральному стояку можно просто отпилить ее болгаркой. Такая процедура подразумевается в том случае, если вы не будете заменять магистральный стояк.
6. Если соединения чугунных труб зафиксированы с помощью серы (это можно проверить по характерному запаху после нагрева соединений) то демонтаж соединений таких труб необходимо проводить с использованием газовой горелки. Учтите, что такую работу лучше проводить в респираторе.

Дальнейшую работу по монтажу необходимо начинать после полного остывания соединительных узлов.

Готовимся к работе

Осматриваем старую канализационную систему и фиксируем все ее параметры. Можете сфотографировать конструкцию старой системы, так будет легче монтировать новую.

1. Возьмите лист миллиметровой бумаге и составьте на ней схему разводки канализационных труб. Не забудьте разместить элементы сантехники и расстояния между ними, включая центральную трубу стояка.
2. Сверьте чертеж с фактическими расстояниями между узлами канализации в вашей квартире.
3. Рекомендуем вам повторить старую схему разводки канализационных труб. Она, как правило, сделана профессионалами и нет необходимости изменять ее.
4. Исходя их эскиза и реальных расстояний, рассчитайте потребное количество пластиковых канализационных труб и соединительных элементов.

Как выбрать

Выбор канализационных составляющих элементов требует предварительного составления схемы трубопровода. На ней следует указать участки с максимальной и минимальной нагрузкой. Диаметр трубы для канализации в частном доме выбирается с учетом нескольких нюансов:

• Засоры всегда образуются в местах сужения, поэтому отводы канализационных стоков должны иметь одинаковый диаметр по всей длине. Горизонтальные участки системы, подводящиеся к общему стояку, должны иметь меньший внутренний просвет.
• Канализационные отводы 16-25 мм могут использоваться для жидкости без загрязнений. В частности речь идет о кондиционерах, осушителях или вентиляционных установках.
• При отведении загрязненной жидкости от стиральной или посудомоечной машины применяют трубное изделие на 2,5 см.
• Мойку на кухне подключают к общей сети сливами на 4 или 5 см. Это объясняется размером выходных патрубков и отверстий. Кроме того стоимость изделий большого размера на несколько порядков выше, они занимают больше места.
• Биде, раковина в санузле одновременно пропускают большое количество воды, поэтому лучше выбрать соединения на 40-50 мм.
• Ванна или душевая кабина могут присоединяться к общему сливу элементами 3,2-5 сантиметров. В случае с ванной это объясняется наличием в сливном отверстии специальной решетки. Она замедляет скорость потока уходящей воды. Что касается душевой кабинки, то из нее загрязненная жидкость стекает постепенно.
• Стоки из унитаза могут содержать большие частицы, поэтому отводящий трубопровод должен собираться из элементов сечением не меньше 11 см. Такой же размер рекомендуется использовать при установке канализационного стояка и фановой трубы.
• Участки трубопровода снаружи дома должны иметь сечение 160-260 мм.

Правильное решение вопроса, какой диаметр трубы выбрать для канализации в частном доме, обеспечивает эффективное отведение сточной жидкости из канализации.

Монтаж

Пластиковые трубы можно соединять между собой, с трубами круглого сечения, с металлическими трубами. Для соединения однородных материалов используют фитинги и сварку. Так изготавливают мебельные, каркасные конструкции. Нюансы монтажа зависят от полимера и условий его эксплуатации.

Соединение труб профильного и круглого сечения осуществляют посредством специальных резиновых муфт и крепежных хомутов. Для монтажа ответвлений производители предлагают тройники, для соединения труб разного размера – специальные переходники.

Монтаж без учета теплового удлинения приводит к нарушению целостности конструкции, особенно в условиях ограниченного пространства.

Какую трубу нельзя использовать?

Если после остывания вы увидите, что на внутренней стороне изгиба появились сильные складки или, наоборот, внешняя сторона сильно истончена, то, к сожалению, такую трубу использовать нельзя. В складках постоянно будет скапливаться всевозможная грязь, и труба станет постоянно засоряться. А истонченная внутренняя сторона приведет к быстрому изнашиванию.

Также, если после остывания трубы вы увидели, что не смогли добиться нужного изгиба, то ее нужно либо выбросить, либо использовать в таком месте, где подойдет этот радиус, так как согнуть трубу пластиковую повторно уже не получится. Именно поэтому советуют сделать предварительные шаблоны и загибать трубу строго по ним.

Советы по выбору

При выборе типа трубы руководствуются в первую очередь эстетическими соображениями. Перед тем как сделать выбор, определяют, будет короб монтироваться открыто или закрываться мебелью, коробом, фальшстеной, подвесным потолком.

Гофрированные блестящие трубы портят кухонный интерьер, чаще при открытой прокладке воздуховодов выбирают гладкие пластиковые трубы — они легко моются и бывают окрашены в нужные цвета — белый или цветной под потолок или стены. Короба прямоугольного и квадратного сечения лучше вписываются в интерьер, круглые пластиковые короба имеют минимальное сопротивление току воздуха.

При скрытой прокладке выбирают гофрированные трубы — их легче монтировать, не нужны переходники, уголки, их легче изогнуть при обходе препятствий и для поворота. Для маскировки металлических труб понадобятся дополнительные затраты. В случае возникновения проблем добраться до скрытой трубы будет сложно.

Диаметр и форма

Диаметр круглой трубы должен быть равен диаметру выходного патрубка кухонной вытяжки.

Минимальное сопротивление движению воздуха оказывают круглые короба.

Идеальная форма для воздуховода — прямая. Острые углы при монтаже воздуховодов недопустимы.

Размеры и сечение

Сечение квадратной или прямоугольной трубы должно быть равным по площади сечению круглого патрубка вытяжки. Заужение сечения приведет к ухудшению работы системы, перегрузке вентилятора, усилению шума, вибрации и ослаблению креплений. Лучше взять трубу с небольшим превышением площади сечения. Большое превышение сечения приведет к увеличению расходов и сложностям с маскировкой трубы.

Небольшое заужение сечения допустимо только в том случае, если мощность вентилятора взята «с запасом» и вытяжку включают на максимальную мощность редко.

Оптимальная длина воздуховода не более 3 метров. При большей длине воздуховода необходимо увеличить мощность вентилятора.

Диаметры гофрированной трубы, применяемой в бытовой вентиляции: 100 мм, 125 мм, 150 мм.

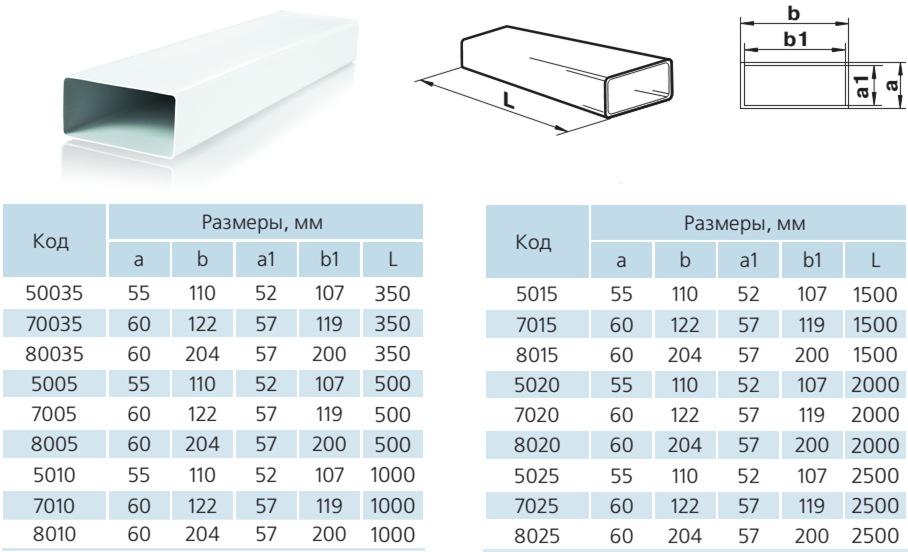

Размеры пластиковых коробов: 8080 мм, 100100 мм, 125125 мм, 55110 мм, 50120 мм, 60204 мм, 90220 мм.

Диаметры пластиковых труб: 100 мм, 125 мм, 150 мм, 200 мм.

Расчет минимально необходимого размера

Расчет сечения короба вытяжки не нужен. Сечение должно быть равно сечению выходного патрубка вытяжки. Если вытяжка приобретена с запасом по мощности и включение ее на максимальную мощность не планируется, то сечение можно заузить.

Рассчитывается минимальное сечение по формуле:

• Sмин — минимальное возможное сечение.
• Sраб — паспортное сечение патрубка вытяжки.
• Qраб — требуемый объем удаляемого воздуха.
• Qмакс — максимальный объем удаляемого воздуха (по паспорту вытяжки).
• Qраб рассчитывается по формуле:
• Qраб = объем кухни х 12 раз х 1,3 в м³.

В соответствии с санитарными нормами, 12 — коэффициент воздухообмена (воздух в кухне должен смениться 12 раз за час), 1,3 — коэффициент потерь мощности в воздуховоде и вентиляционной шахте.

Преимущества прямоугольных труб

Применение подобной продукции является более целесообразным в ряде случаев по причине наличия в их характеристиках следующих преимуществ:

• Облегчают построение конструкций с высокой степенью сложности,
• Лёгкость монтажа,
• Простота транспортирования и хранения,
• Простота нанесения на них специальных защитных покрытий,
• Являются устойчивыми к вибрациям и деформациям,
• Имеют относительно небольшой вес, что, в свою очередь, уменьшает общий вес конструкции снижает нагрузку на них,
• Высокая степень прочности и надёжности,
• Уменьшает потребность применения большого количества швов при сварке.

Что понадобится?

Самый быстрый способ – использование профиле- или трубогиба. Холодное сгибание трубы до 10 мм – и квадратной, и круглой похоже на сгибание арматуры. Достаточно соблюсти правило – не менее 15 наружных радиусов круглой трубы либо не менее 15 значений большей ширины прямоугольной трубы. Сгибание квадратного профиля потребует Если нет доступа к промышленному трубогибу, в котором гибка по радиусу выставляется очень точно, то помогут болгарка и сварочный аппарат. Но «ломаное» гнутьё – крайняя мера.

Холодное гнутьё также возможно при помощи простого приспособления, сделанного из другой трубы (или арматуры) и специальной скобы с большой площадью захвата, позволяющей согнуть круглую или квадратную трубу постепенно. Такой способ используется, когда идеальный, равномерный сгиб необязателен.

Самодельный профильный трубогиб – в простейшем случае плита с отверстиями, в которую вставлены штыри. Они расположены так, чтобы сгибаемая труба проходила между ними, но заранее выстраиваются с обеих сторон по кривой. Другой вариант – рычаг с овальным шаблоном, выполняющим роль своеобразного лекала, состоящего из плоскопараллельных плоскостей. Используют также специальный ролик-колесо, прокатываемый по зоне будущего изгиба: глубина прогибания регулируется прилагаемой силой. Все способы самодельного гнутья требуют определённой сноровки и опыта.

Как сделать овальную трубу из круглой

Уже давно на строительных рынках никого не удивишь трубами с квадратным и овальным сечением. Такие разновидности труб находят свое применение в различных строительных ситуациях.

Когда используют овальную трубу?

Существуют такие моменты в строительстве, когда применение трубы с овальным сечением будет целесообразнее, чем с круглым. Например:

• Когда необходимо повысить пропускную способность трубопровода, а пространство для прокладки труб ограничено. С такими заданиями часто сталкиваются строители при возведении частных домов.
• Может повысить эстетичность интерьера в офисных или жилых помещениях при проведении различных коммуникаций или использоваться как часть дизайна.
• Используется при оформлении комнат в современном стиле хай-тек.
• В загородных домах такие трубы могут быть использованы для возведения беседок, либо для организации полива.

Трубы с овальным сечением, как и с другими, могут быть изготовлены из различных материалов, решающих конкретные задачи.

Изготовление овальной трубы из круглой

Для изготовления овальной трубы из круглой используется специальное оборудование, оснащенное вальцами. Оно имеет небольшие габариты и может быть размещено в промышленных помещениях с незначительной площадью.

Произведенные таким способом холодной деформации овальные трубы используются в мебельной промышленности, а также в качестве декоративных элементов. Надежность таких деталей не сильно высока, но и с такими характеристиками трубы пользуются большой популярностью.

Приборы для изготовления овальных труб бывают различных мощностей и дают возможность изготавливать не только трубы, которые необходимо сваривать, но и бесшовные.

Трубы, изготовленные таким способом, не могут выдержать больших нагрузок, об этом нужно помнить, выбирая строительные материалы. Если надежность труб требуется высокая, необходимо приобретать те из них, которые производятся на предприятиях с использованием полного технологического цикла.

Овальные трубы, как и все другие, обладают рядом различных характеристик, которые обязательно нужно учитывать при выборе их для своих строительных потребностей.

Советы в статье «Монтаж гидроизоляции крыши » здесь.

Гибка круглой трубы в угол:

Список канализационных фитингов

Только фитинги способны объединить трубы разных видов и размеров. Используются для соединения разветвлений и при поворотах конструкции. От правильно подобранных соединительных деталей зависит надежность герметизации системы.

Наименование соединительного элемента

Функциональность

Тройник 110×110 мм	Большой фитинг, применяется для подключения к центральному стояку и унитазу.
Редукция 110×50 мм	Специальный вид фитинга, присоединяет трубы диаметром 50 мм к диаметру 110 мм.
Отводы	Колена предназначенные для изменения направления трубопроводов. Подходят под все размеры канализации. Могут устанавливаться под углом 90° или 45°.
Тройники	Производят соединение нескольких труб в одну систему. Могут быть всех размеров идентичных или различных.
Ревизия	Предназначаются для мест с повышенным риском загрязнения, обустроены специальными съемными крышками.
Заглушки	Подбираются под определенный диаметр трубопровода, устанавливаются на торцах.

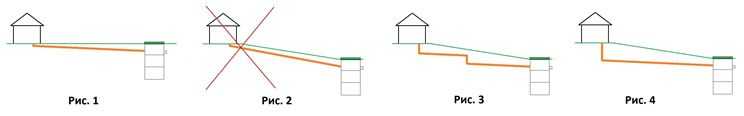

Как обустроить трассу на наклонном участке

Важнейшим моментом обустройства канализационных систем является вопрос прокладывания трассы на участках, которые имеют природный уклон. Ведь на ровном участке уклон с нужным углом сделать нет никакой проблемы, а вот на склонах имеется целый ряд трудностей! Если проложить трубу просто параллельно участку земли, имеющему склон, то соблюсти необходимый правильный уклон невозможно, и это приводит к образованию засоров на участке трубы.

В этом случае требуется внимательно продумать подробный план обустройства канализационной сети, чтобы соблюдать уклон, предусмотренный нормативами. Иногда это требует очень серьезных земляных работ, поскольку приходится заглублять конструкции на более внушительную глубину. Только так в некоторых случаях возможно сохранить правильный угол наклона, чтобы не было в итоге различного рода проблем.

Способы

Согнуть профиль 40×20 или 20×20 в домашних условиях особого труда не составит. Для этого подойдут все способы, перечисленные ниже. Узкие профтрубы (менее 20*20), особенно тонкостенные, гнутся с помощью примитивного захвата или даже на любой криволинейной и гладкой поверхности.

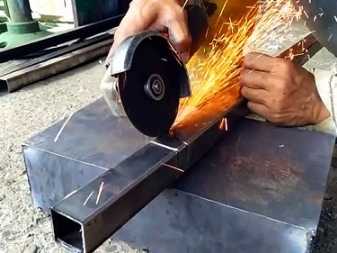

Болгаркой

Болгарка (или углошлифовальный ручной электростанок с отрезным диском по металлу) позволяет согнуть профильную трубу своими руками, используя пропилы. Они отстоят на равном расстоянии друг от друга, когда их более двух. Один пропил позволит сделать лишь резкий, прямоугольный изгиб. Чем больше пропилов – тем плавнее изгиб. Он примет вид правильной ломаной. Пропилы нужны, чтобы лишний металл с внутренней стороны не образовывал складки, придающие трубе неприглядный вид.

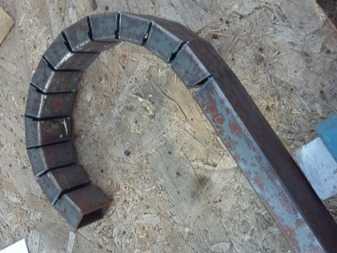

Величина угла каждого пропила определяется общим гибочным углом, делённым на количество выпиленных зазоров. Чтобы профтруба приняла аккуратный вид, и внутрь не затекала дождевая вода, пропилы должны быть с острым углом у наружной стенки трубы, а не прямоугольными. Например, арочная труба, имеющая угол сгиба в 180 градусов, при 20 пропилах требует угол для каждого из них в 9 градусов. Добиться этого можно лишь на крупногабаритном профиле и при использовании более тонких дисков – либо делать пропилы ножовкой по металлу, а не болгаркой.

Разогревать для этого профтрубу незачем. Пропилы размечаются и выполняются в соответствии с радиусом изгиба, запрашиваемого заказчиком. При этом одна из стенок – наружная остаётся целой, что позволит конструкции не развалиться, но труба теряет прочность. Для обретения профтрубой исходной прочности получившиеся стыки провариваются с помощью сварки.

Данный метод относят к холодному гнутью трубы. Термообработка (сваривание) осуществляются уже после сгибания – а не до него, как это происходит в случаях, описанных ниже. Недостаток – ребристая наружная и внутренняя поверхности сгиба, что исключает плотный контакт с криволинейными конструкциями, например, при накладывании композитных или пластиковых кровельных листов поверх каркаса, собранного из таких труб.

Пошаговая инструкция по изготовлению оцинкованной трубы своими руками

Расчет размеров

Стандартный лист из оцинкованной жести имеет размеры 1000×2000мм, либо 1250×2500мм, хотя можно найти и другие раскрои.

Ширина заготовки рассчитывается по формуле:

Таким образом, для изготовления трубы диаметром 100мм понадобиться заготовка шириной

К полученной чистовой длине прибавляем загиб 15мм и получаем необходимую величину для раскроя -300мм.

Рис. 1. Выкройка листа для трубы диаметром 100мм.

Схема формирования фальца выглядит следующим образом:

Выкраивание заготовки

После вычисления необходимых размеров выкраивается заготовка будущего изделия. Для этого:

Лист жести раскладывается на горизонтальной поверхности, наносится разметка ровными линиями, строго по размерам полуфабриката.

Для трубы диаметром 100мм по одному краю листа отмеряются друг за другом отрезки 340 и 330мм (см.рис.1). Такие же отрезки, но в противоположной последовательности размечаются на противоположной стороне. Все перпендикулярные линии следует проводить с помощью угольника.

Не забывайте прибавлять 15-20мм к ширине изделия на загиб!

Жесть режется на прямоугольники согласно чертежу.

Формирование профиля

Полученные прямоугольные заготовки необходимо «превратить» в трубу. Для этого сформируем ее профиль.

Этапы формирования профиля:

По всей длине заготовки, с отступом 5мм с одного края и 10мм – с другого , проводятся две линии. Эти линии – границы загиба фальцев.

Под фальцем или фальцевым замком в нашем случае подразумевается вид соединения краев трубы;

• Загибаем края по отмеченной линии, строго под углом 90 0 . Используем для этого металлический уголок, совмещая линию сгиба с ребром уголка. Начинаем плоскогубцами, продолжаем киянкой;
• Проходим молотком по всей длине, постепенно формируя будущий шов;
• На сгибе шириной 10мм делаем еще один загиб в форме буквы Г. Ширина верхней планки 5мм, расположение – строго параллельно заготовке;
• После формирования фальцев переходим к корпусу трубы. Заготовку укладываем на пушку и с помощью молотка придаем листу круглую форму.

Виды сортамент размеры и сечения

Различают профильные пластиковые отводы по материалу изготовления.

Профили бывают:

• Поливинилхлоридными (ПВХ, НПВХ, ХПВХ).
• Полипропиленовыми (ПП).
• Полиэтиленовыми.
• Стеклопластиковыми, состоящими из двух пластов полипропилена и среднего слоя стекловолокна (PPR-FB-PPR).

При этом, каждый материал имеет разновидности по маркам. Так, среди полиэтиленовых изделий котируются ПЭ80 и ПЭ100.

В полипропиленовых видах существует своя классификация.

Например, PPH — самый простой из всего ассортимента полипропилена – используется для укладки вентиляционных систем. PPB, изготавливаемый из сополимера, применяют для установки напорных водопроводных труб, изготовления несущих ребер жесткости в пластиковых конструкциях.

Третий тип – PPR – содержит рандом сополимер, который придал полипропилену более высокую термоустойчивость. Этот вид применяют при укладке теплых полов. Высокопрочный полимер PPs применяют для отопительных сетей.

Типоразмеры и маркировка

Для подбора профильных отводов руководствуются размерами сторон и стенок профиля. Для разных сфер применения популярностью пользуются свои типоразмеры.

На всех пластиковых изделиях через каждый метр трубы должна обязательно наноситься маркировка.

Она содержит:

• Название компании производителя.
• Вид сырья, из которого изготовлено изделие (ПВХ, НПВХ, ПП, ПЭ и т.д.).
• Класс продукта по значению давления, на которое рассчитана труба (обозначается буквами PN и его значениями 10,16,20,25).
• Размеры сторон профиля и толщина стенки в миллиметрах. Например, 60×120, 2,0.
• Дата изготовления.
• Реквизиты нормативного документа, по требованиям которого произведена продукция (ТУ, ГОСТ).

Разновидности

Трубы из полипропилена можно разделить на три большие группы:

• для внутренних сетей;
• для наружной канализации и дренажа;
• для систем вентиляции.

На рынке представлены три типа полипропилена – гомополимер, блок-сополимер, рандом-полимер. Гомополимер PP1, он же PPH, он же полипропилен тип-1 обладает самой низкой термической стойкостью, используется для производства воздуховодов систем вентиляции и труб под холодную воду. Блоксополимер – РВ, РР-2, РР-тип 2 – рассчитан на рабочую среду до 140 градусов, является сырьем для труб горячей воды и отопления. PPRC, PP-random, PPR – полипропилен третьего типа, материал с самыми высокими показателями термостойкости и физической стабильности, подходят для всех видов инженерных коммуникаций.

Конструктивно трубы полипропиленовые могут быть цельными (без включений иных материалов) и комбинированными (армированные стекловолокном, алюминиевой фольгой, композитами).

Расположение армирующего слоя может быть внешним и внутренним. Способы реализации:

• покрытие цельной или перфорированной фольгой их алюминия труты с внешней стороны;
• усиление армирующим материалом – алюминиевой фольгой или стекловолокном – внутри изделия.

Армирование позволяет повысить сопротивляемость тепловому увеличению полипропилена, снизить риск порывов, продлить срок службы. Алюминиевая фольга создает некоторые трудности при монтаже – требуется зачистка места сварки, рандом-полимерные трубы со стекловолокном в зачистке не нуждаются. Оба типа продукции используются во внутренних сетях подачи горячей воды и теплоносителя в систему, имеют соответствующую маркировку и разные размеры для решения конкретных задач. Стандартный ассортимент труб пп для внутренних сетей включает продукцию с диаметрами 10, 16, 20 и 22 мм.

По сравнению с металлическими, их отличает:

• быстрый монтаж, доступный человеку с минимальными навыками;
• низкая себестоимость готовых сетей при учете срока службы;
• универсальность сфер применения;
• эстетичный внешний вид, отсутствие обслуживания.

Как правильно подобрать трубы ПВХ для канализации

На эскизе будущей канализационной системы рекомендуется указать длину и ширину трубы, угол наклона, места соединения с сантехникой и т. д. По рисунку рассчитать количество водопроводной арматуры, соединительных элементов, фитингов. Перенести схему на стены и пол, перепроверить ее значение и расчеты. После этого можно начинать штробирование канав под конструкцию. Их размеры должны совпадать с диаметром труб.

Как правильно подобрать трубы ПВХ для канализации

Выходящая частная труба должна соответствовать ширине стояка, в который она входит. В многоэтажных домах диаметр магистрали может быть как 110 мм, так и 200 мм, в зависимости от количества квартир в доме. Если к подземной коммуникации присоединено несколько домов, то размер диаметра может достигать 300 мм и больше. Подземные соединения чаще всего фланцевые, а надземные – раструбные.

Монтаж

Соединение квадратных пластиковых труб допустимо сваркой, но данный способ чаще используется для конструкций или мебели.

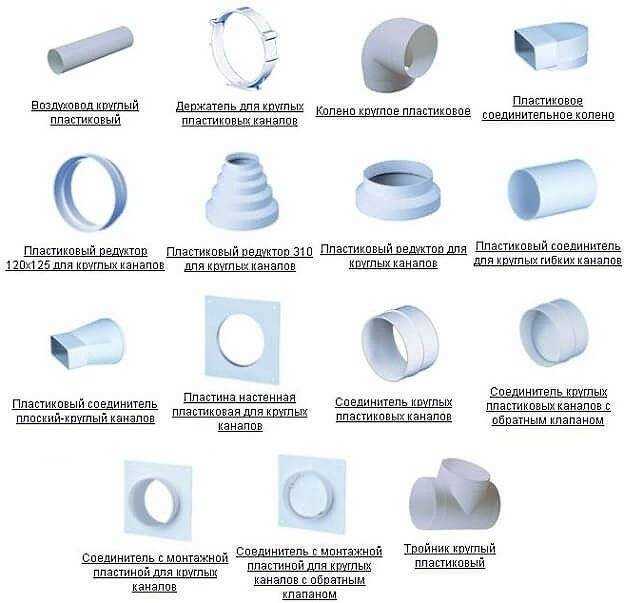

Соединение отрезков друг с другом или профиль квадратного сечения с круглым происходит с помощью фитингов. Выбирая элемент, следует учитывать условия эксплуатации.

Муфта соединяет квадратную трубу с круглой, выполняется из резины, фиксируется с помощью хомутов. Муфта-заглушка представляет собой резиновый элемент, который устанавливается на конце профиля.

Переходник соединяет трубы разного сечения, квадрат с кругом.

Тройник объединяет три квадратные трубы, закрепляется с каждой стороны хомутами.

Чем меньше стыков, тем надежней результат. Поэтому без причины не стоит резать профиль, чтобы избежать аварий, протечек, разгерметизации.

При оборудовании трубопровода из полипропилена учитывается коэффициент теплового расширения. Труба нагревается при нормальном режиме эксплуатации до 60 градусов, при этом длина увеличится на 9 миллиметров.

Когда расширению не хватает пространства, труба при нагреве разрывается. Монтаж объёмной системы отопления и горячего водоснабжения требует учёта данного фактора, в противном случае произойдёт порыв трубы.

Для безопасного функционирования трубопровода добавляются компенсаторы температуры. Трубопровод в доме длиной больше 1 метра не рекомендуется оборудовать в тесном пространстве.

Некоторые полипропиленовые трубы в своей структуре содержат слой алюминиевой фольги. При этом происходит понижение коэффициента расширения при повышении температуры. Стоимость такого изделия выше.

Когда используют овальную трубу?

Существуют такие моменты в строительстве, когда применение трубы с овальным сечением будет целесообразнее, чем с круглым. Например:

• Когда необходимо повысить пропускную способность трубопровода, а пространство для прокладки труб ограничено. С такими заданиями часто сталкиваются строители при возведении частных домов.
• Может повысить эстетичность интерьера в офисных или жилых помещениях при проведении различных коммуникаций или использоваться как часть дизайна.
• Используется при оформлении комнат в современном стиле хай-тек.
• В загородных домах такие трубы могут быть использованы для возведения беседок, либо для организации полива.

Трубы с овальным сечением, как и с другими, могут быть изготовлены из различных материалов, решающих конкретные задачи.
