Соединение трубопроводов из полипропиленовых труб

Соединение труб методом обжима

Нередко для ремонта потребуется разборка трубопровода. Если соединение составляющих магистрали выполнено методом спайки, что надежно и долговечно, то разобрать его практически нереально. Давайте рассмотрим, как соединить полипропиленовые трубы без паяльника, который не всегда можно купить либо арендовать у знакомых. В данном случае потребуются резьбовые фитинги с прижимным кольцом, которые получили название − цанговые (обжимные). И не зря, ведь такого рода соединение выдерживает нагрузку до 16 атмосфер.

Чтобы методом обжима состыковать между собой составляющие трубопровода, будут нужны дополнительные детали:

• тройники;
• паечные и комбинированные муфты с внутренней и наружной резьбой;
• угольники;
• переходники с наружной резьбой;
• заглушки;
• шаровые краны;
• тройники с накидной гайкой;
• всевозможные фитинги с резьбой;
• уплотнительные кольца для раструбного соединения полипропиленовых труб и др.

Нужно обратить внимание на один нюанс, что для обеспечения надежной герметичности все уплотнители и места соединения щедро обрабатываются силиконом

1. Отрезать часть полипропиленовой трубы.
2. Надежно вставить ее в фитинг.
3. Обмотать резьбу детали нитью для герметизации.
4. Натянуть сверху обжимное кольцо, гайку.
5. Обжимным ключом, о котором нужно позаботиться заранее, выполнить полное затягивание элементов трубы.

По сравнению со свариванием, на этот метод уходит намного больше времени, но он очень удобный при соединении полипропиленовых труб и радиаторов.

Материалы для пайки труб без паяльника

Рассматривая возможные способы как спаять пластиковые трубы без паяльника, нужно помнить о том, что нужно для них использовать. Одним из основных инструментов здесь становится газовая горелка

Она может работать на разных видах газа, что важно при пайке, так как у каждого из них своя температура горения, что влияет на скорость работы, толщину трубы и другие параметры. Газы с больше температурой горения подойдут для труб большего диаметра

Газовый баллон должен подключаться надежно, чтобы не было проблем с безопасностью. Это же относится к исправности работы горелки.

Особенности пайки полипропиленовых труб без паяльника

Если предстоит работа по спайке и человек не знает, как припаять полипропиленовые трубы без паяльника, то ему следует действовать по простой инструкции. Здесь существуют следующие основные этапы:

Сначала нужно подобрать трубы одинакового диаметра, чтобы при спаивании не возникало проблем, так как даже разница в несколько миллиметров создает трудности спаивания. Их нужно очистить и подготовить к спаиванию, чтобы не было грязи, жирных частиц и прочих вещей, которые помешают спаиванию.
При отмеривании размеров нужно всегда оставлять 2,5 см, которые затем вплавляются в фитинг. Это относится к спайке новых труб, тогда как ремонт старых, если в них появилась трещина или нет необходимости впайки в фитинг, такой процедуры не требуется.
Труба и фитинг разогревается при помощи горелки до температуры близкой к температуре плавления

Очень важно, чтобы этот процесс происходил одновременно, так как в ином случае одна из деталей может плохо соединиться с другой.
Когда полипропилен начинает доходить до температуры плавления и плавится, в этот момент трубы нужно прижать друг к другу с максимальным усилием, но при этом не нарушив геометрию соединения.
На последнем этапе нужно попросту дождаться пока все остынет и тогда уже можно использовать изделие.

Перед тем как паять полипропиленовые трубы без паяльника нужно составить схему трубопровода, чтобы впоследствии не было проблем с несовпадением размеров.»

При покупке труб стоит использовать детали от одних и тех же производителей, чтобы их состав и размеры полностью совпадали. В ином случае температура плавления у разных деталей будет отличаться, что приведет к проблемам при спаивании. Если нет опыта соединения, то можно просто взять трубы с запасом размера и потренироваться на них, предварительно отрезав заготовки для практики, перед основной работой.

Не стоит проводить пайку при температуре ниже +5 градусов Цельсия, так как это негативно скажется на данном процессе. Лучше всего все делать в тепле.»

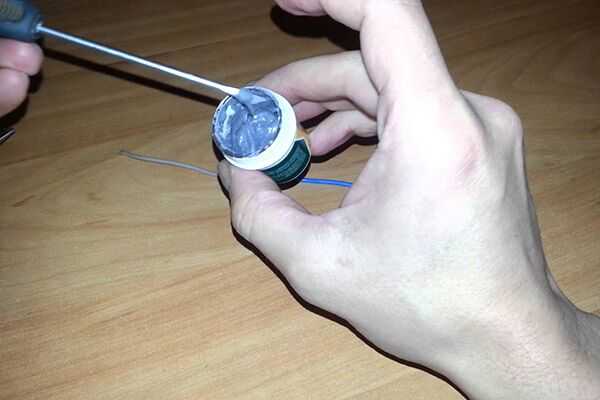

Использование пасты и требования к ней

Паяльная паста представляет собой смесь флюса, смазки и порошка припоя, которая перемешана механическим способом. Ее часто используют, когда подбирают способы как припаять без паяльника какую-либо вещь. Производители выпускают пасты с добавлением серебра, что помогает проводить более сложные процессы спаивания, так как материал становится более податливым.

К основным требованиям к паяльной пасте относятся:

• Склеивающие свойства, которые помогают лучше скреплять детали;
• Быстрое расслаивание при использовании, но при этом она не должна окисляться;
• Паста должна сохранять деформацию и при этом быть вязкой;
• Она не должна оказывать никакого влияния на технические свойства материала, который спаивается;
• После нанесения паста не должна оставлять несмываемых остатков;
• Она должна отмываться обыкновенными растворителями;
• Не растекаться за границы ее нанесения.

Использование паяльной ленты для пайки труб

Паяльная лента часто используется для монтажа проводки. Ее широко применяют в бытовых условиях, так как это удобный и простой для использования способ как можно припаять без паяльника различные детали.

Чтобы спаять что-то при помощи такого способа нужно:

• Зачистить поверхность спаиваемых частей от лишних веществ;
• Обмотать место спайки паяльной лентой;
• После этого нужно нагреть место, где располагается лента до того состояния, когда припой начнет расплываться по поверхности;
• Дождаться пока все остынет и удалить оставшийся флюс.

Заключение

Существует несколько весьма эффективных и проверенных способов, как запять без паяльника полипропиленовые трубы и прочие детали. Несмотря на наличие определенных недостатков, во многих случаях такие методики оказываются более приемлемыми, чем покупка паяльника. Некоторые специалисты используют их как основные способы спаивания, что особенно часто встречается в бытовой сфере.

Основные этапы врезки в бытовой трубопровод

При помощи врезки можно обустроить ответвление от главной магистрали домашнего водопровода, куда можно будет в дальнейшем подключить дополнительную точку водозабора или систему полива.

Если основным источником воды является колодец, то врезку в магистраль можно осуществлять в любом месте. В случае централизованного водоснабжения, врезка делается только после прибора учета потребления воды.

Во внутренней сети воду перекрыть можно в любое время, просто перекрыв центральный вентиль. Поэтому для врезки в этом случае понадобится только простой тройник, а сама рабочий процесс выглядит следующим образом:

• необходимо перекрыть центральный вентиль, после чего открыть самый «нижний» кран для слива воды из труб;
• после чего трубопровод разделяется в нужном месте при помощи болгарки или трубореза. Перед тем как осуществлять данную операцию, под место будущего среза необходимо подложить лоток, это делается для того чтобы оставшаяся вода после слива не протекла на пол. После чего необходимо из трубопровода вырезать участок, габариты которого будут совпадать с длиной тройника;
• следующим этапом является непосредственно монтаж тройника. В пластиковый трубопровод тройник врезается как стандартная электромонтажная муфта, стыки спаиваются с помощью сварочного аппарата;
• завершающим этапом является установка запорного вентиля в отвод тройника, при помощи которого будет возможность перекрыть новую ветку водопровода. После чего можно открыть центральный вентиль и начать пользоваться водопроводом.

Установку новой линии можно проводить при работающем водопроводе, так как отвод тройника перекрывается отдельным запорным вентилем.

Такая последовательность этапов применима для труб из чугуна, пластика и металла.

Время пайки при монтаже полипропиленовых труб

При выполнении технологического соединения трубопровода нужно учитывать время пайки полипропиленовых труб согласно рекомендациям производителя и некоторые особенности:

• При разогреве места соединения нужно выдерживать оптимальное расстояние между утюгом и полимерным слоем. При излишнем удалении активной части будут наблюдаться потери тепла с последующим снижением качества монтажного шва;
• Воздействие утюга следует прикладывать одновременно к обеим стыкуемым частям трубопровода. В противном случае будет обеспечен неравномерный прогрев смежных элементов и последующая деформация места соединения.

Специфика пайки труб из полипропилена

Нагревание полипропилена способствует его размягчению. При этом его частицы попадают в смежные элементы. После остывания материал становится твердым и стойким к повреждениям. Как же сварить трубы из полипропилена с помочью работы паяльником? Чтобы запаять такие изделия, нужно учитывать следующие особенности:

• нагревать материал до состояния вязкой текучести;
• паять изделия из одинаковых материалов;
• плотно стыковать торцы и фитинги;
• выравнивать материал в течение нескольких секунд, поскольку полипропилен быстро застывает.

Сварка полипропилена обладает определенными особенностями

Метод склейки

Трубы из пластика можно и клеить, хотя многие сантехники считают такой способ крайне ненадёжным. И поэтому на практике клей для соединения труб применяется только в комбинации с фитингами.

Перед нанесением клея трубу обрезают и избавляются от заусенцев на ней. Также с неё нужно убрать пыль и провести тщательное обезжиривание тех участков, на которые предполагается наносить клей (то есть придётся купить специальное средство для обезжиривания). Затем нужно завести трубу в фитинг, чтобы проверить, насколько хорошо они совмещаются друг с другом.

Теперь можно тонким слоем наносить клей на место будущего контакта. Сразу же после этого трубу до упора вставляют в фитинг и держат в таком положении около двух минут, чтобы клей схватился. А остатки клея, появившиеся на наружной поверхности, удаляются тряпочкой.

Клей высохнет примерно в течение 15-20 минут. Однако пускать через трубопровод воду (или что-либо другое) нужно только не ранее, чем через 24 часа.

Некоторые виды пластика (допустим, тот же полипропилен) клеятся с большим трудом. Чтобы полипропиленовые детали хорошо соединялись между собой, придётся приобретать качественный клей, специально предназначенный для этого материала.

Можно сделать вывод, что способов соединения труб из пластика без применения пайки предостаточно

Самым надежным из них считается муфтовый метод, а склейка помогает только в экстренной ситуации, и применять ее нужно с осторожностью

Способы пайки полипропиленовых труб

Самым надежным методом соединения полипропиленовых труб является технология диффузного монтажа. Этот способ хорошо подходит для однородных элементов, которые стыкуются для образования единого водовода. В практике организации снабжающих систем используется и полифузный метод, при котором сварочным аппаратом воздействуют только на один стыкуемый элемент.

Существуют технологии, которые не требуют обязательного применения паяльника для пайки полипропиленовых труб. Это метод так называемой холодной сварки. Технология применима для водопроводов низкого давления. Стыковка элементов системы осуществляется на специальный клей, который после высыхания образует надежное соединение полипропиленовых труб.

Есть ли альтернатива профессиональному паяльнику для полипропиленовых труб?

Перед тем, как разобрать пайку проводов и тентов, остановимся на трубах. Аппарат для их сварки стоит несколько тысяч рублей. Покупают его себе в основном профессионалы, ну а для обычного человека данный прибор просто не окупится. В связи с этим приходится искать альтернативный вариант, коим может стать куда более распространенная в обычных домах газовая горелка.

Такая горелка прекрасно показывает себя как в ремонте, так и в монтаже. При этом паять ей можно как трубы небольшого диаметра, так и довольно большие аналоги. Используется не только для соединения труб, но и в качестве средства монтажа пластиковых кранов для контроля подачи воды в трубопровод.

Соединение с помощью компрессионных фитингов

Спаять пластиковые детали можно с помощью компрессионных фитингов. Они применимы не только для соответствующего им типа труб. Как правило, нельзя использовать фитинги из материала, отличного от материала соединяемых элементов. Однако, особенностью таких фитингов является их универсальность, так как соединять можно разные трубы: алюминиевые с медными, из полиэтилена низкого давления с ПВХ и так далее. Поэтому, не каждой детали соответствует определенный тип фитинга. Еще одно преимущество этого вида соединения в том, что конструкция может быть как собрана, так и разобрана. Если же вы спаяли две детали, разъединить их как было уже не получится.

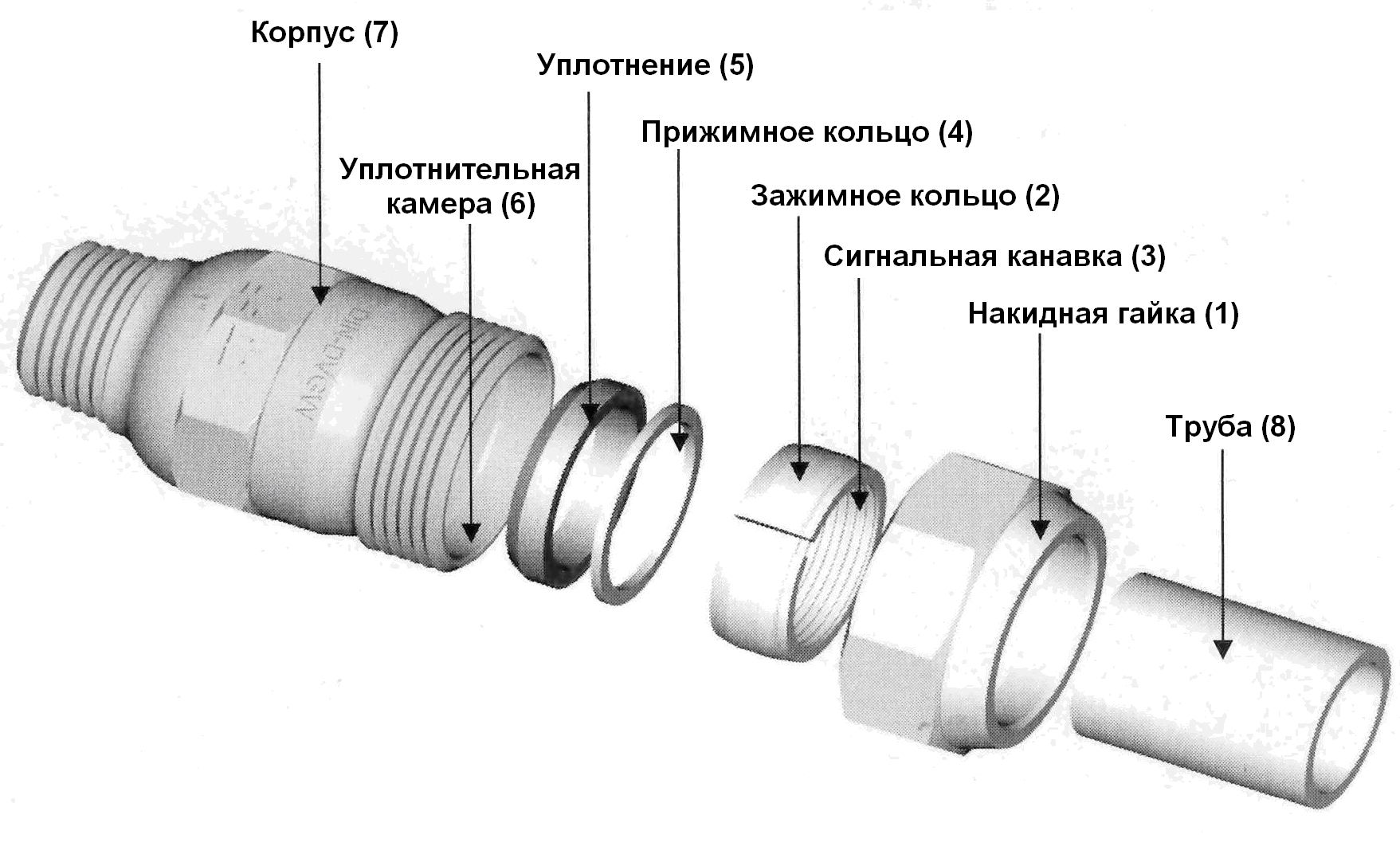

Конструкция фитинга состоит из следующих элементов: те, которые устанавливаются на окончание трубы (например, заглушки) и те, которые объединяют соединяемые элементы в единое целое.

Современный рынок насчитывает множество фитингов. Вот основные из них:

• Обжимные (они же компрессионные)
• Фланцевые
• Сварные
• Резьбовые

Компрессионный фитинг представляет собой корпус, не подверженный влиянию ультрафиолета. Внутри этого корпуса содержится запрессовывающая втулка и крышка. В материале корпуса содержится уплотнительное кольцо, которое способствует герметичному соединению, зажимное и упорное кольцо (иногда эти два кольца сочетаются в одном). В случае разборки/сборки деталей, уплотнительное кольцо подлежит замене на новое. Данные фитинги применяются для изделий из полиэтилена низкого давления (ПЭ 100, ПЭ 80, ПЭ 40), и полиэтилена низкой плотности. Обжимные фитинги помимо устойчивости к ультрафиолету, характеризуются также устойчивостью к химическим веществам агрессивного воздействия. Сфера применения соединений с использованием компрессионных фитингов характерна для малоэтажных домов, в уличных водопроводных системах деревней и поселков, теплицах. В связи с этим повторно следует отметить особенность этого вида соединения, а именно возможность разбора трубопровода в одном месте с целью переноса его к новому месторасположению.

При работе с фитингами обязательно предварительно нужно ознакомится с инструкцией и следовать строго ее положениям, а также правилам, изложенным далее по тексту. Перед работой необходимо ознакомиться с качеством труб, их размерами и их соответствием фитингам. Существуют максимально допустимые пределы отклонений от нормы при соединении: диаметр не может быть отклонен от номинального значения больше чем на 1%, а овал сечения не может быть больше 2%. Если эти пределы нарушены, тогда трубопровод лучше прокладывать в горизонтальном положении. Вручную трубопровод соединяют, если диаметр менее 50 мм, если более – тогда нужен специальный ключ. Соединение пластиковых труб без пайки должно осуществляться с соблюдением требований к тщательной очистке деталей от загрязнений и заусенцев, зачистке, чтобы кромки были гладкими, без дефектов. Для обрезки используют специальные ножницы. Отмечают необходимую длину вставки на изделии с помощью маркера.

В результате мы получаем готовое соединение пластиковых труб без пайки.

Главные преимущества обжимных фитингов:

• Прочность конструкции
• Долговечность конструкции
• Простота и быстрота сборки
• Отсутствие подверженности к коррозии
• Универсальность
• Возможность соединения пластиковых труб своими руками без сварочного оборудования

Советы по соединению полипропиленовых труб без паяльника

• Качество соединения во многом зависит от чистоты и отсутствия жира на самих трубах. Поэтому перед работой их рекомендуется обезжирить и очистить от грязи;
• Все трубы, а также фитинги и прочие детали должны быть от одного производителя. Так вы будете уверены в том, что для их соединения необходимо приложить одинаковое температурное воздействие. Кроме того не стоит экономить и на качестве. Его отсутствие может проявиться как в процессе пайки, так и в ходе последующей эксплуатации;
• Не стоит паять в условиях холода. Если, по каким-то причинам, температура в помещении снизилась меньше чем на +5 градусов, соединение может оказаться хрупким;
• Рекомендуется попрактиковаться на не нужных отрезках трубы.

Виды соединений без сварки

Способы стыковки полимерных трубопроводов можно классифицировать, как:

• обжимные;
• разъёмные;
• резьбовые.

Пайка труб без паяльника. Как сваривать полипропилен без паяльника

Обжимные

Так называют узлы с использованием специальных цанговых фитингов. Их монтаж производится специальными ключами. Назначение обжимного устройства – обеспечение плотного герметичного сочленения металлического водопровода с пропиленовой трубой.

К плюсам можно отнести быстроту монтажа, высокую герметичность соединительных узлов. Минусом можно считать сложность и дороговизну цанговых устройств.

Разъёмные

В тех случаях, когда система трубопроводов нуждается в периодической разборке узлов, стыковки делают разъёмными. Для этого используют специальные комбинированные фитинги. Металлические вставки с резьбой вправляют в пластик с одного конца, а в другую трубу вставляют посадочный конус с накидной гайкой. Гайку накручивают на встречную резьбу, конус плотно входит в посадочное место, образуя крепкое плотное соединение. Для разборки достаточно открутить гайку и развести концы в стороны.

Недостаток такого способа соединений — сложный монтаж.

Резьбовые

Резьбовые соединения – это ещё один способ, как соединять без паяльника пластиковые трубы. Стыкуют элементы полимерных водоводов с помощью полипропиленовых, комбинированных или металлических фитингов различной конструкции и типоразмеров.

Герметичность стыковочных узлов достигается путём установки уплотнительных прокладок или обвязки контактных поверхностей полимерной лентой ФУМ либо паклей. Прочность и надёжность креплений обеспечивается болтовыми стяжками.

Плюсом такого способа стыковки полимерных водопроводов, несомненно, является быстрота и простота монтажа соединительных узлов. Негативный момент – это наличие в соединительных узлах мест с большим риском протечек.

Соединение фитингами

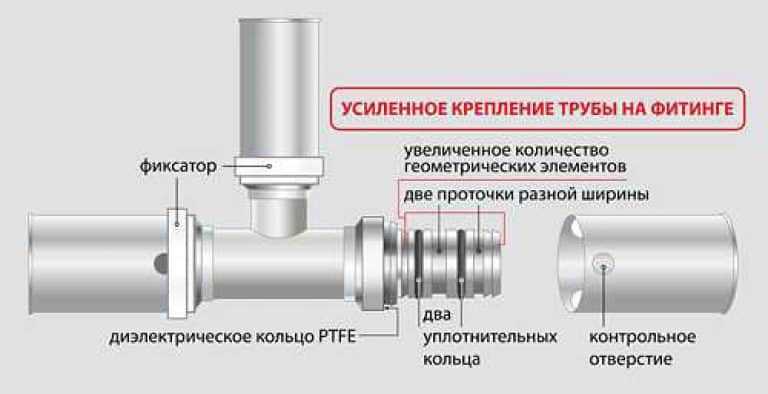

Для соединения пластиковых труб без пайки очень часто используются пресс-фитинги (они же компрессионные фитинги) либо новые бельгийские пуш-фитинги, которые фактически фиксируются сами.

Стандартные пресс-фитинги обычно делаются из стального сплава или чугуна. И лучше всего их использовать для полипропиленовых или других пластиковых труб малого диаметра. Достоинством данных сантехнических изделий является то, что с их помощью можно выстраивать переходы между элементами трубопровода и соединять их под разным углом.

Чаще всего фитинги ставят на поворотах и ответвлениях пластикового трубопровода. Обыкновенный пресс-фитинг состоит из основного корпуса, крышки, втулки и двух колец: зажимного (оно расположено в специальном гнезде) и фальцевого (с его помощью осуществляется фиксация пластиковой трубы).

Если речь идёт о фитингах диаметром меньше пятидесяти миллиметров, то их допускается монтировать вручную, без дополнительных приспособлений и оборудования

И ещё одно важное правило. Пластиковую трубу следует предварительно, перед установкой фитинга, подготовить — обрезать, удалить заусенцы, очистить от пыли и обезжирить

Такая подготовкадолжна проводиться в любом случае, вне зависимости от выбранного способа соединения.

После того как пластиковое изделие будет приведено в приемлемое состояние, на него нужно установить гайку, предварительно снятую с фитинга. Далее на эту гайку надевается зажимное кольцо. Теперь можно вставить трубу в фитинг до упора и зафиксировать. Те же самые действия нужно проделать и со второй соединяемой трубой.

Универсальный способ пайки тента

С приходом теплого времени года потребность в тентах увеличивается. Выставив на свой придомовой участок либо взяв на пикник небольшой тент, вы можете обнаружить неприятный сюрприз – дыру. Стоит ли после этого покупать новый тент или можно как-то исправить ситуацию?

Для пайки нам понадобиться строительный фен, на котором будет специальная щелевая насадка, а также заплатка с валиком. После предварительной очистки места повреждения и заплатки от пыли и жира, необходимо положить тент на ровную поверхность. Приложив к нему заплатку, начинаем разогревать обе поверхности при помощи щелевой насадки, попутно скрепляя валиком. Чем лучше вы разогреете поверхности, тем лучше они пристанут друг к другу

Но здесь крайне важно не переборщить и не прожечь дыру

Особенности соединений без пайки

Соединение пластиковых труб без пайки не потребует больших финансовых расходов. И доставать где-то дорогостоящее паяльное оборудование (очевидно, что оно есть далеко не у каждого) тоже не придётся.

Стоит признать, что сам процесс пайки кажется некоторым очень сложным. Человек должен уметь правильно обращаться с паяльным аппаратом, устанавливать нужное давление и температуру, подбирать припой. В общем, чтобы качественно спаять трубы, нужно знать действительно много нюансов.

Есть ещё и такой вариант, как пайка полипропиленовых труб без паяльника. Для этого просто берётся паяльная паста (это продающаяся уже в готовом виде смесь флюса, порошка припоя и смазки), наносится на место соединения и разогревается. Причём вместо паяльника предлагается использовать газовую горелку или зажигалку. Но и этот способ у некоторых может вызвать отторжение, так как здесь приходится иметь дело с открытым огнём.

Представим форс-мажорную ситуацию: случился прорыв пластикового водопровода. На то, чтобы вернуть ему герметичность методом пайки, может уйти много времени

А восстановление герметичности труб, соединённых без пайки, может быть осуществлено гораздо быстрее — это действительно важное преимущество

Технологический процесс пайки

Когда полипропиленовые (ПП) трубы подвергаются нагреву, материал становится мягким. При этом одновременно происходит стыкование частей трубопровода. Под давлением частицы размягченного полипропилена проникают в структуру смежной трубы. Когда действие источника высокой температуры прекращается, материал остывает. При этом получают цельную конструкцию, т. к. шов запаян по всей длине окружности. Надежность соединения на участке, где стыковались трубы, обеспечивается, если соблюдаются условия:

• полипропилен нагревается до определенной температуры (с учетом вида труб, толщины стенок);
• высокое качество соединения обеспечивается при условии, что стыкуются изделия из одного материала (применение труб с разной маркировкой не приветствуется);
• когда соединяются части трубопровода, торцы должны плотно прилегать друг к другу, можно регулировать их положение путем шлифовки края с помощью наждачной бумаги;
• из-за высокой скорости остывания ПП-изделия нужно выравнивать максимально быстро, потом не удастся исправить дефект.

Надежность соединения обеспечивается благодаря правильному применению оборудования, выбору качественных материалов. Тонкости и этапы выполнения пайки будут рассмотрены ниже.

Ошибки при пайке полипропиленовых труб

Необходимо соблюдать рекомендации по сварке труб из полипропилена и выполнять все шаги инструкций.

Бракованные узлы в системах появляются из-за следующих ошибок:

• Не удаляется грязь и жировая пленка с поверхности соединяемых деталей.
• Обрезка трубных изделий проводится не под прямым углом.
• Конец трубы неплотно вставляется в фитинг.
• Не соблюдается временная выдержка при нагреве элементов на паяльнике.
• Армированный слой не полностью удаляется с изделий.
• Корректировка деталей проводится дольше указанного времени.

На качественных материалах может быть не виден внешний дефект при перегреве, но внутри все равно возникает деформация. Она приводит к уменьшению сечения.

Поэтому при эксплуатации инженерной коммуникации снижается пропускная способность сети. Сужение прохода также становится причиной более быстрого засорения. Это тоже блокирует движение воды.

Если срез выполнен не под прямым углом, трубные изделия стыкуются в скошенной плоскости. В результате у элементов нарушается соосность. Она особенно становится заметной при монтаже длинных участков.

В итоге нередко приходится выполнять демонтаж и проводить весь процесс заново. При нарушенной соосности изделия трудно проложить в штробах.

Обязательно поверхности обезжирить перед пайкой. В противном случае появляются так называемые островки отторжения. На таких участках плохо осуществляется или совсем не происходит полифузное сваривание.

Эта ошибка позволит начать эксплуатировать инженерную коммуникацию, но через некоторый временной промежуток появится течь. Она также нередко возникает при неправильно выставленной температуре паяльника.

Если происходит недостаточное удаление армирующего слоя, остаточная фольга из алюминия способствует возникновению не проваренных участков. В таких зонах чаще всего появляются протечки.

Грубой ошибкой является прокручивание деталей. Такое действие не позволяет получить однородную структуру по всей окружности стыка. Выполненное соединение не будет полноценным, потому что разрушится при повышении давления в системе.

Какие трубы из полипропилена бывают.

Температура пайки полипропиленовых труб согласно рекомендациям производителей, зависит от типа изделий, используемых в монтаже коммуникаций. В общеотраслевых стандартах приводится описание четырех марок полипропиленовых труб:

• PN10 – начальный размер. Тонкостенные трубки, рекомендуемые для организации холодного водоснабжения. Рабочая температура носителя не должна превышать значения 20 градусов. Допускается применение PN10 для оборудования системы обогрева теплых полов с температурой носителя не более +45 C;
• PN16 – полипропиленовые трубы, рассчитанные на работу в условиях рабочих давлений не более 16 атмосфер. Максимальная температура, подтвержденная испытания на выходе из производства, ограничивается значением 60. Не подходит для открытых коммуникаций систем обогрева, так как остается риск деформации изделий под воздействием высоких температур. Активно используется в прокладке холодного водоснабжения;
• PN20 – универсальная категория труб для отопления, которые могут использоваться для снабжения или перетока теплоносителей. Рабочая температура внутри изделий устанавливается в диапазоне от 80 до 95С. Так же используются в устройстве теплого водяного пола.
• PN25 –армированные изделия и фитинги. Предназначены для суровых условий. По характеристикам такие трубы сравнимы с металлопластиковыми аналогами, выдерживают нагрев теплоносителя свыше 95 градусов.

Значения эксплуатационных стандартов учитывают при подготовке к работе утюга для пайки полипропиленовых труб. Температуру разогрева изделий используют с учетом того, что при указанных параметрах трубы могут выдерживать только кратковременные перегрузки.
