Как приварить петли на калитку и ворота

Правильно привариваем петли своими руками

Чтобы конструкция не проседала под собственным весом и удобно открывалась, правильно приваренные петли на ворота должны отвечать следующим требованиям:

• сварные швы делаются непрерывными;
• по возможности петли провариваются по всему периметру;
• чтобы навесы не подвергались дополнительным нагрузкам, их устанавливают максимально ровно;
• при навешивании тяжёлых створок устанавливать дополнительные петли.

Привариваем ушки

У неопытного мастера может не хватить умения надёжно приварить петли с цилиндрическим корпусом к плоской поверхности. В таком случае используются пластинки из металла, называемые платиками или ушками. К петлям их приваривают в следующем порядке:

1. На ровную поверхность параллельно кладутся две пластины с промежутком между ними 2 — 3 мм;
2. В зазор помещают петлю;
3. Пластины приваривают непрерывным швом к цилиндрическому корпусу. Одну к верхней части петли, а другую к нижней.

Особенности приварки петель к круглым, квадратным и каменным столбам

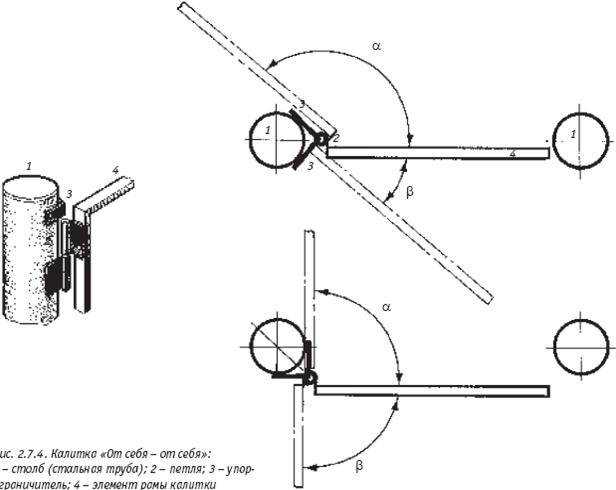

Чтобы ворота функционировали без заедания, нужно приварить петли к круглым столбам через металлические подложки толщиной 2 — 3 мм. Место установки навесов на стойке нужно сдвинуть на 5 — 6 мм наружу. Это обеспечит максимальный раствор створок.

Место установки навесов на круглом столбе нужно сдвинуть на 5 — 6 мм наружу

На квадратные опоры петли устанавливаются заподлицо с наружной стороной. Сначала их только прихватывают. Затем с помощью деревянного бруска или уголка производится выравнивание по вертикали, контролируя его отвесом. Если после предварительной навески ворот их открыванию ничего не мешает, производится окончательная сварка.

Внутри каменных столбов, предназначенных для навешивания ворот, помещается металлическая труба. К ней привариваются закладные для установки петель. Если бетонный или каменный столб без закладных, навесы крепятся с помощью вбитых или вкрученных в отверстия прутьев. Для массивных ворот на кирпичные и каменные заборы в качестве опор применяются швеллеры, установленные на столбчатых фундаментах.

Для приваривания петель на ограде и воротах из профильного листа подготавливается пара перемычек. Их устанавливают параллельно длинным сторонам. Расстояние между ними выбирается таким, чтобы поместилось три перемычки. После закрепления снизу и сверху привариваются петли. Чтобы избежать повреждения сваркой, профлист прикручивается поверх установленных навесов. Для надёжности рекомендуется приваривать гаражные петли, способные выдерживать значительные нагрузки.

Примеряем ворота и делаем разметку

Готовые створки устанавливаются в проём и выравниваются по уровнемеру. На расстоянии около 20 см от верхнего и нижнего края намечается куда нужно приварить петли. Если вес створок превышает 200 кг, вверху устанавливается ещё один навес. После разметки отвесом или лазерным уровнем проверяется положение петель по вертикали, чтобы не было ни малейшего перекоса, иначе они быстро износятся.

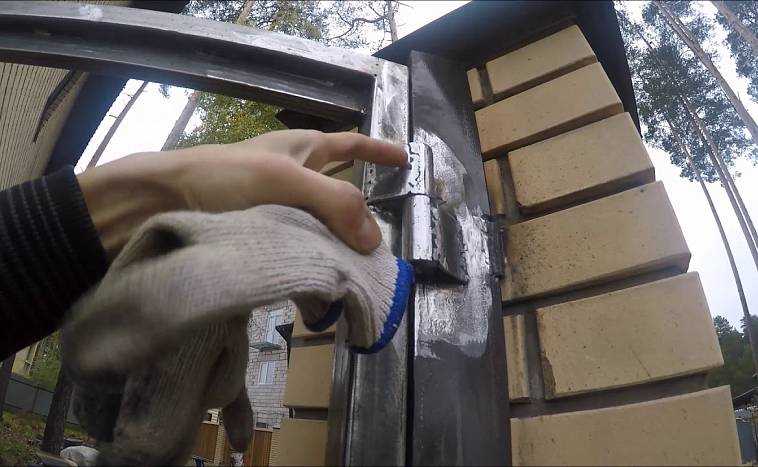

Привариваем петли к воротам

С навесов удаляют ржавчину и грязь. Затем их покрывают солидолом или похожей смазкой, чтобы не было спекания во время сварки. Под круглые петли, для обеспечения плавности хода, подкладываются пластины из металла толщиной до 5 мм. Навесы сначала прихватываются к створкам, а затем — к опорам. Если после проверки открытия и закрывания изъянов не обнаружено осуществляется окончательная сварка. Установка петель на металлические двери и калитке делается по аналогичной схеме.

Навесы сначала прихватываются к створкам, а затем — к опорам

Технология процесса

Устанавливаем платики

У многих неопытных сварщиков возникают определенные сомнения по поводу возможности приваривания цилиндрических петель к плоской поверхности. Не стоит сомневаться – эта процедура с круглыми петлями выполняется куда легче, чем с квадратными и шестигранными.

Для того чтобы правильно приварить круглые петли, необходимо позаботиться об установке платиков – они привариваются к самим петлям при помощи сварочного аппарата. Необходимо сделать это ровным швом. Путем приваривания платиков к петлям организуется удобная площадка для установки петель на сами ворота. Эти незаменимые элементы подбираются в соответствии с массой ворот и прочностью материала, из которого изготавливаются платики.

Усиление петель платиками

Некоторые мастера приваривают петли без использования платиков. Такой вариант также возможен, однако благодаря их применению крепление является более надежным.

Устанавливаем ворота

Перед тем, как варить петли на ворота, створки ворот необходимо правильно расположить в проеме гаража или забора. Сложность процедуры заключается в том, что ворота следует размещать в проеме до приваривания петель, то есть фактически на глаз. Чтобы расположить ворота максимально точно, необходимо воспользоваться строительным уровнем и большим терпением. Регулировка положения ворот должна осуществляться столько раз, сколько необходимо до достижения ровного положения створок. Только после точного размещения можно выполнять приваривание.

Воротные петли с приваренными платиками

Привариваем петли к воротам

Теперь разберемся, как правильно приварить петли на ворота. Несмотря на кажущуюся сложность этой процедуры, ее вполне реально выполнить при должной сноровке и терпении. Приваривание петель на ворота гаража выполняется в несколько последовательных шагов, указанных ниже:

1. Намажьте гаражные петли с приваренными платиками солидолом, чтобы обеспечить их плавный ход после установки. Также подготовьте тонкие подкладки под петли – их толщина не должна превышать 5 мм. Они необходимы прежде всего для круглых петель.
2. Произведите правильную разметку полотна под петли. Так, необходимо наметить отступы от краев на 25-30 см. Разметка наносится строительным карандашом.

Подготовленные платики

1. Приварите петли к дверному полотну. Для этого первоначальным образом приварите штыковые части петель, поначалу лишь слегка прихватив их сваркой, после чего варите металл по направлению снизу-вверх, обеспечивая при этом максимально ровный шов.
2. После приваривания первого шва на всех петлях, необходимо при помощи уровня (для этих целей лучше использовать строительный) следует проверить правильность открывания и закрывания ворот. Если дефекты не обнаружены, можно продолжить.

Приваренная к воротам железная петля

1. После того, как установка петель на ворота путем приваривания завершена, нужно аккуратно обработать все сварные швы шлифовальной машинкой. Последний этап – покраска ворот и петель любым понравившимся вам цветом. На этом все!

Как видите, самостоятельное крепление петель ворот не являются такой сложной задачей, невыполнимой в домашних условиях. Достаточно иметь под рукой необходимое оборудование и неукоснительно соблюдать указанные в данном руководстве рекомендации к действию.

Если вы устанавливаете петли для ворот гаража, приваривайте их таким образом, чтобы двери открывались наружу. В противном случае после снегопада возникнут большие проблемы.

Как приварить петли к воротам при наличии уплотнителя

В данном обзоре автор показывает простой и понятный способ для новичков, как приварить петли к металлическим воротам при наличии уплотнителя. Рассматривается вариант, когда резиновый уплотнитель приклеивается на лист.

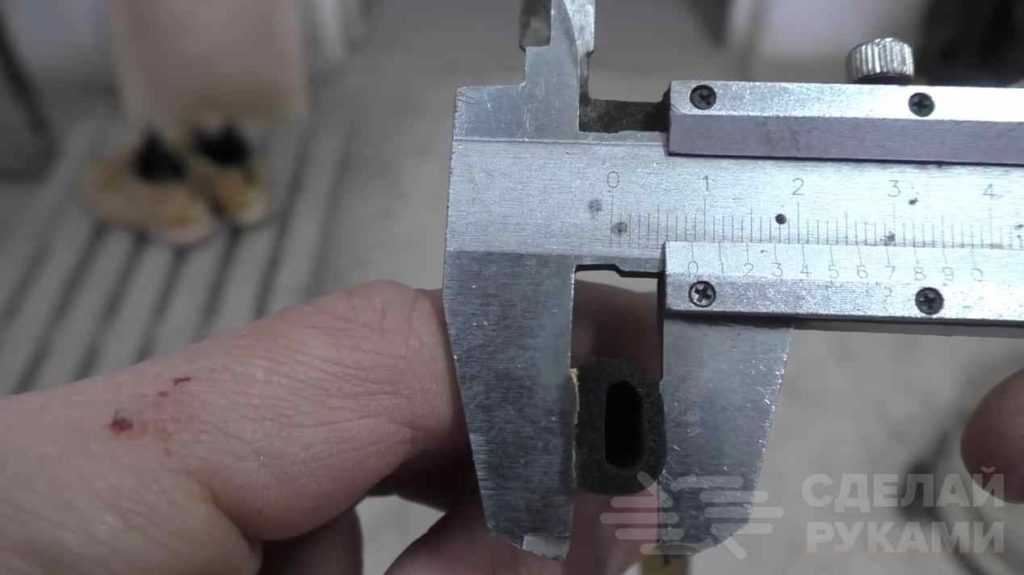

Первым делом при помощи штангенциркуля необходимо определить, насколько уплотнитель будет сжиматься. В данном случае — это 8 мм.

Как сделать поворотные ступени для лестницы из профильной трубы

Обратите внимание на то, что сам уплотнитель не нужно сжимать до конца — при замере внутри должен оставаться воздух. Далее необходимо будет приподнять лист на 8 мм относительно коробки

Для этого автор подкладывает под него две металлические пластины толщиной по 4 мм

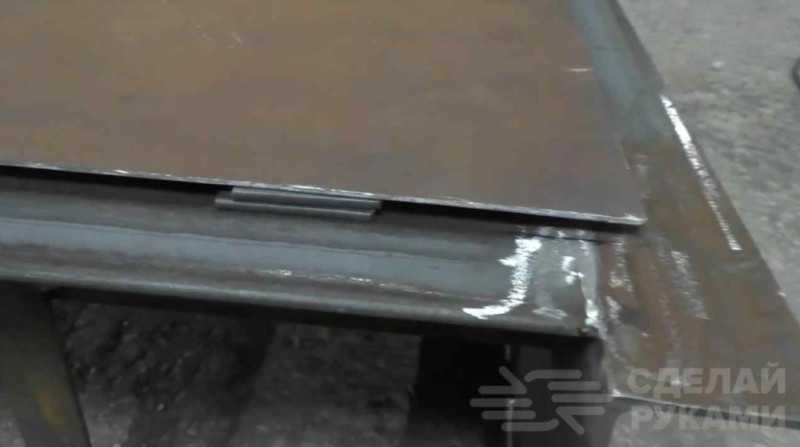

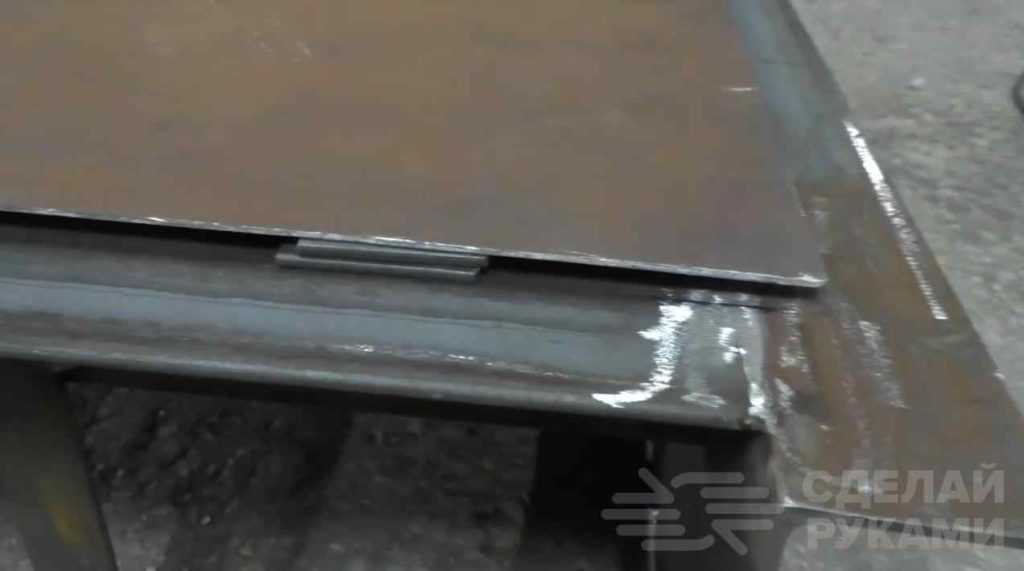

Далее необходимо будет приподнять лист на 8 мм относительно коробки. Для этого автор подкладывает под него две металлические пластины толщиной по 4 мм.

Основные этапы работ

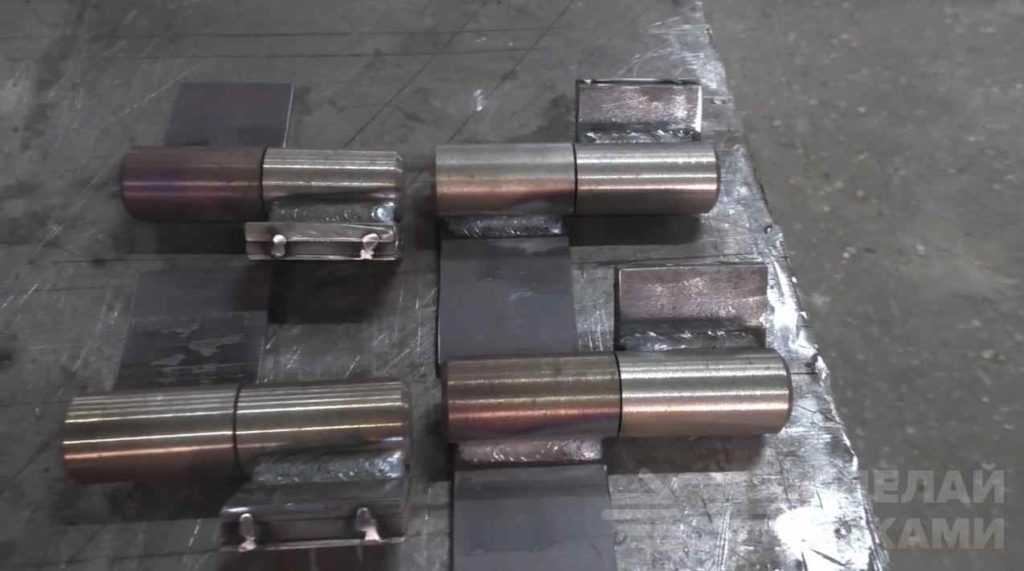

На следующем этапе к петлям нужно будет приварить пластины (желательно, чтобы они были потолще).

Под «папу» необходимо приварить основную пластину толщиной 6 мм, затем пластину толщиной 8 мм (это насколько сжимается уплотнитель), а также пластину толщиной 2,5 мм (толщина листа на воротах).

Приварить таким образом пластины, можно быть уверенным что петли будут лежать в одной плоскости и после того как, мы их обварим — их никуда не уведет.

После этого монтируем петлю на прихватки, чтобы в случае чего можно было их срезать болгаркой. Проверяем, нормально ли открывается и закрывается все, и обвариваем.

Видео

Подробно о том, как приварить петли к воротам при наличии уплотнителя, можно посмотреть на видео ниже. Этот обзор создан на основе видеоролика с YouTube канала «павел минькин».

как приварить петли на ворота с уплотнителем

Как приваривать петли

Установка петель потребует наличия следующих инструментов:

• аппарат для газовой или электросварки;
• электроды диаметром 3 мм;
• сварочная маска, костюм и рукавицы;
• молоток;
• ножовка по металлу;
• зубило;
• кусок листового металла (или готовые платики);
• петли с шариками;
• рулетка;
• мел для разметки;
• лазерный уровень;
• болгарка;
• шкурка;
• кисти;
• солидол;
• грунтовка по металлу;
• краска.

Петли на ворота из профнастила или металлические створки любых калиток привариваются для плавного открытия и закрытия. При этих действиях не должно происходить ни скрипа, ни скрежета, ни рывков. Как правильно приварить петли на ворота, чтобы добиться этого? Для выполнения сварочных работ нужно оценить материал ворот и столбов для них. Сами створки могут быть сделаны из дерева и профнастила, из поликарбоната и других материалов.

Столбы могут иметь еще больше разновидностей:

Приваривание петель к воротным столбам

• из металлических труб;
• из бревен;
• из пенобетона;
• бетонные;
• каменные;
• кирпичные.

Лучшими вариантами петель на ворота будут шариковые. Они значительно улучшают ход створок ворот. Если соблюдать всю технологию, сварка должна начинаться с приваривания к петлям дополнительных деталей, которые именуются платиками, иногда их называют пластиками. Это небольшие прямоугольники из листовой стали.

Привариваются они сплошным швом на ровной поверхности. Размеры платиков выбираются на глаз и зависят от размеров петель и веса створок ворот. Платики образуют дополнительную площадь для сварки, что не позволяет полотнам разорваться при любом их весе.

Привариваются платики следующим образом:

• уложить 2 пластины на горизонтальной плоскости с зазором 2-3 мм;
• сверху положить петлю;
• приварить верхнюю или нижнюю часть петли к платику;
• то же самое проделать с другой частью петли.

Перед привариванием петель необходимо створки ворот поставить в проем двери и надежно зафиксировать там. Затем с помощью рулетки наметить мелом места установки петель. Такая схема позволит более точно и красиво расположить их на створках и столбах. Теперь можно начинать сварочные работы. Сначала следует прихватить нижние петли на столбах.

После приваривания деталей к столбам на них надеваются верхние части вместе с шариками.

Полотно плотно прижимается к петле и приваривается. Если возникает необходимость установки внутренних петель, лучше пригласить профессионалов. Монтаж таких петель является довольно трудоемкой операцией. Собственными руками с ней справиться очень трудно.

К створкам ворот из профнастила петли привариваются следующим образом:

• делаются перемычки параллельно низу и верху створок;
• к данным перемычкам привариваются воротные петли;
• поверх приваренных петель прикручиваются листы профнастила.

Пример приваренных петель к воротам из профнастила

Петли в данном случае берутся длинные — не менее 1 м. Чем больше толщина, тем лучше. Тоньше 3 мм брать не следует. После окончания сварочных работ все швы зачищаются болгаркой и шкуркой, обрабатываются грунтовкой и красятся.

Именно такой технологией пользуются профессиональные службы, которые занимаются монтажом ворот и дверей. После полного окончания сварочных работ необходимо дать створкам время на остывание. Только после этого можно открывать и закрывать ворота.

Последние Статьи

Подсказки владелицам мультиварок: молоко не убегает, холодец в 100 раз вкуснее

Успешная работа мультиварки сильно упрощает жизнь занятым хозяевам. До чего же удобную штуку придумали. Пока ужин готовиться во всю, человек может выполнять необходимую работу или домашние дела. И за плитой присматривать нет необходимости, ведь процесс готовки еды полностью автоматизирован. Но
Запись Подсказки владелицам мультиварок: молоко не убегает, холодец в 100 раз вкуснее впервые появилась Так Просто!.

20.12.2022
Кулинария

Бабушка с дедом всегда поливали живую елку так, она не осыпалась до Крещения

В новогодние праздники живая елка дома создает особую атмосферу. И тут большую роль играет не только внешний вид праздничного дерева, но и его невероятный аромат. Но любоваться этой красотой долго не приходится. Как правило, елка очень быстро начинает осыпаться. Теперь
Запись Бабушка с дедом всегда поливали живую елку так, она не осыпалась до Крещения впервые появилась Так Просто!.

20.12.2022
Вдохновение

Эти футуристичные машины — роботизированные сельскохозяйственные тракторы

На протяжении тысяч лет человечество использовало в сельском хозяйстве исключительно ручной труд. Но мы живём в удивительное время механизации и автоматизации. Более того, всё чаще на полях начинают применять роботизированную технику.Подробнее: Помните фильм Интерстеллар, в котором для работы на…

20.12.2022
Авто

Новый Hyundai Kona дебютирует сразу в нескольких вариантах, включая электрический Kona EV

Буквально за неделю с небольшим до Нового Года Hyundai представил новый кроссовер Kona. Он получил новый смелый дизайн, благодаря которому автомобиль стал выглядеть более премиально и футуристично.Дизайн: Kona будет доступен в нескольких вариантах, немного отличающихся оформлением. При этом все…

20.12.2022
Авто

Задания на внимательность с подвохом, чтобы проверить, насколько у тебя острое зрение

В современном мире жизнь несется с невероятной скоростью. Не всегда успеваешь сконцентрироваться на одном, когда нужно уже двигаться дальше. Это плохо сказывается на внимательности и концентрации. Ты спросишь, но как повысить внимательность? Ответ прост: делать простые упражнения. Именно такие мы
Запись Задания на внимательность с подвохом, чтобы проверить, насколько у тебя острое зрение впервые появилась Так Просто!.

20.12.2022
Вдохновение

Необходимые инструменты и материалы

Перед тем как приварить петли на калитку, определяют их тип. Они бывают навесными, полушарнирными и шарнирными. Для тяжёлых ворот рекомендуется использовать большие шарнирные петли: имеющийся в них подшипник снижает трение внутри навеса, увеличивая его срок службы и облегчая открывание двери. Удобней всего работать с деталями круглого и шестигранного сечения, с навесами квадратного сечения работать сложнее.

Чем больше крепление, тем выше его несущая способность. Поэтому предварительно подбирают деталь с запасом прочности: слабые навесы будут деформироваться и разрушаться под нагрузкой. Но также требования к прочности петель выше у тех ворот, которыми пользуются чаще – правильно приварить массивные петли даже на небольшую калитку, если её постоянно открывают-закрывают. Материалом навесов выбирают только высокопрочные сплавы.

Для приварки петель по месту используют платики – металлические пластины, крепящиеся на верхнюю и нижнюю части навесов для обеспечения надёжности соединения. Высота одной пластины должна равняться высоте петли, ширина подбирается из условий монтажа.

Например, для гаражных ворот 2,5 х 2,5 м используют элементы 80 х 80 мм.

Шарнирные петли продаются в строительных магазинах. Изделия заводской сборки поставляются с уже приваренными платиками. Впрочем, изготовить элемент по чертежу можно в условиях частной мастерской.

Определившись с будущими узлами, можно начинать подготовку к работе. Для этого потребуются следующие инструменты:

• уровень;
• рулетка;
• молоток;
• монтажные подкладки (доски, кирпичи, гайки с болтами);
• шлифовальная машинка («болгарка»);
• щётка по металлу;
• смазка (солидол или литол);
• сварочный аппарат;
• сухие электроды диаметром не менее трёх мм;
• средства индивидуальной защиты.

При проведении сварочных работ исполнитель обязан выполнять требования техники безопасности. Запрещено:

1. Производить работы на неисправном сварочном аппарате.
2. Подключать оборудование к незаземленному источнику тока, а также к источнику тока ненадлежащей мощности.
3. Вести сварку вблизи легковоспламеняющихся материалов, взрывоопасных веществ.
4. Работать без средств индивидуальной защиты, в горючей одежде. К средствам индивидуальной защиты относятся: маска, рукавицы (или краги), обувь. Во время работы рекомендуется носить костюм сварщика.

Петли для калитки из дерева

Купить понравившуюся деревянную калитку можно недорого и на любом строительном рынке.

Пример оформления кованых петель для деревянной калитки Многие поставщики занимаются изготовлением ворот или калиток на заказ. Тем, кто может похвастать наличием даже небольшого опыта в строительных работах, не составит труда сделать простую конструкцию своими руками. При наличии калитки, остается подобрать к ней подходящие по характеристикам и размерам петли. Правильно выбранное крепление обеспечит створке идеальную «посадку» и полноценное многолетнее функционирование. Для небольшой калитки из дерева, наиболее подходящий способ фиксации петель – это монтаж дверцы на саморезы.

Монтаж петель на саморезы

По своему принципу, данный метод крепления петель похож на установку межкомнатных дверей. Однако для монтажа калитки, комплектующие должны быть именно калиточные или для ворот. При выборе этого типа фиксации, петли присоединяются к торцу калитки, обеспечивая конструкции дополнительную устойчивость, и улучшая ее внешние показатели.

Этапы монтажа калитки из дерева:

1. Используя саморезы по дереву, калиточную петлю следует прикрепить к фасаду створки в размеченных местах. Для большей надежности на 1 калитку желательно использовать не менее 3 петель. Крепление петель к калитке саморезами
2. Конструкцию с прикрепленными петлями необходимо положить на ровную поверхность (на землю) вместе со столбами. При этом нужно позаботиться о том, чтобы полотно изделия не повредилось. Под калитку и столбы лучше всего подложить подкладку из пиломатериалов, например, кусок фанеры или ДСП.
3. Если есть необходимость, на опорном столбе подготавливают места под петли. Для этого делаются надрезы. Такую работу удобно делать молотком и стамеской.
4. В ямы, заранее подготовленные под опоры, устанавливаются сваи с обозначенными разметкой точками крепления. Нижние концы каждого столба следует обработать антисептиком и обернуть в рубероид. Столбы должны быть закреплены по строгой вертикали, которая проверяется строительным уровнем. Пример установленных столбов для калитки из дерева
5. При помощи саморезов калитка крепится на укрепленные сваи.

Для опорных столбов следует делать яму глубиной не менее 120 см. На дне яме обязательно должна быть утрамбованная подушка из песка (15 см в высоту). Столбы можно забутовать или забетонировать. Такой метод их установки избавит конструкцию от усадки, чреватой переносом петель.

Виды воротных петель

Полотно ворот гаража может быть выполнено из разных материалов – металл, дерево, профилированный лист, декоративная отделка виниловыми панелями. Масса створок и материал, из которого они изготовлены, диктуют характеристики необходимых петель.

Варианты установки петель:

• сварка – петли приваривают к полотну створок и раме гаражных ворот;
• монтаж при помощи болтов – необходим для работ с древесиной;
• крепление на саморезы по металлу – для ворот из профилированного листа.

Вес створок имеет решающее значение при выборе гаражных петель. Если неправильно рассчитать нагрузки, то перекос створки произойдет очень быстро. Мастера советуют для листовой толстой стали устанавливать усиленные петли для гаража.

По размещению петли гаражные делятся на внутренние и потайные. Оптимальная конструкция гаражных петель – петли на шарикоподшипниках, она гарантирует максимальную долговечность.

Форма и характеристики петель для ворот гаража

Форма и конструкция петель для ворот гаража:

• накладные – работают бесшумно, легкий монтаж, подходят для гаражных ворот из любых материалов;
• сквозные петли – для ворот массой не более 200 кг, монтируются на гайки. Устанавливают такие петли, если нет возможности приварить крепеж. Низкая стойкость к взлому, такие петли подходят для гаражей на охраняемой территории;
• цилиндрические – надо приваривать ушки для надежного крепежа;
  • цилиндрические с подшипниковой опорой – для гаражных ворот весом менее 400 кг;
  • цилиндрические с усилением – для полотна весом до 600 кг;
  • петля-стрела – шарнирного типа, прекрасное решение для тяжелых гаражных ворот;
  • кованые петли – для деревянных ворот или при отделке полотна деревянной вагонкой.

По форме петли могут быть:

• цилиндрические – крепятся только сваркой;
• шестигранные – также требуется приваривать ушки;
• квадратные – обеспечивают максимальную площадь прилегания петли к створке и раме;
• в виде капли – удобный шарнирный механизм, можно крепить на любую конструкцию ворот.

Лучшее решение для металлических ворот гаража – цилиндрические петли на шарикоподшипниках.

Петли на шарикоподшипниках – лучший выбор

Лучшее решение для ворот гаража – петли на шарнирах. Количество петель на створку зависит от массы полотна:

• для легкого профнастила подойдут петли на одном шарнире, диаметр 25 мм;
• на стандартные металлические ворота нужно шарнир 35 мм;
• тяжелые ворота гаража – от двух до трех шарниров на одну створку, диаметр 35 мм и выше.

Когда для ворот гаража надо выбирать регулируемые петли, которые позволяют выставить створки даже при неправильной геометрии проема ворот:

• старые гаражи с проседающим или деформированным фундаментом;
• неправильная геометрия проема ворот;
• частая перестановка коробки металлического гаража.

Как установить петли своими руками, что надо учесть при монтаже?

Азбучные истины

Процесс установки петель можно рассмотреть на примере металлической калитки. Чтобы она исправно выполняла свои основные функции, при приваривании петель необходимо выполнить ряд условий:

1. Обеспечить зазор между опорным столбом и рамой калитки, который должен составлять 3-5 мм.
2. Обеспечить зазор в несколько миллиметров между петлей и рамой калитки, приварив к петле платики — металлические пластины нужной толщины. Всего для каждой петли нужно два платика, длина каждого из них — на 2 мм меньше, чем длина половины.
3. Оптимальное расстояние от края калитки до петли составляет 15-20 см. Если нужна средняя петля, то она располагается строго посередине между крайними петлями.

Сначала к столбу приваривается нижняя часть крепежа (со штырем), затем к створке приваривается верхняя часть (с пазом).

Грамотно собранная конструкция должна иметь следующие части:

• петля;
• платик;рама калитки;
• опорный столб;
• нижняя часть (со штырем);
• верхняя часть (с пазом).

Все петли должны быть соосны, то есть их центры должны находиться на одной прямой. Требование соосности является крайне важным. Именно от его соблюдения зависит, насколько равномерно будет распределяться вес ворот на крепления и, соответственно, как долго они прослужат.

Для работы мастеру понадобятся:

• сварочный аппарат;
• металлическая пластина для изготовления платиков;
• болгарка;
• молоток;
• отвес;
• масло для смазки петель;
• средства защиты — маска, перчатки, спецодежда.

На подготовительном этапе следует разметить раму калитки и створку, определив места, где будут привариваться петли. Очистить их от пыли, грязи, ржавчины. Для этого можно воспользоваться металлической щеткой и растворителями. Далее, выполняется аналогичная обработка поверхности петель, а на их внутреннюю часть наносится смазка.

Традиционный метод сварки предполагает на этом этапе установку платиков, для чего рекомендуется:

1. Взять 2 одинаковые пластины необходимой толщины и длины. Положить их так, чтобы между ними был зазор в 2-3 мм.
2. Уложить на них нижнюю часть петли.
3. Приварить петлю к одной из пластин (в рассматриваемом случае, к правой).
4. Проделать все то же самое для верхней части петли и приварить ее к левой пластине.
5. Затем необходимо установить створки в рабочее положение и зафиксировать их.
6. Платики с нижней частью каждой петли точечно привариваются к столбу, затем в нижние части вставляются верхние элементы шарниров и точечно привариваются к створке. После проверки соосности петель и работы калитки производится окончательная обварка по контуру платиков.

Для неопытного мастера вертикальная варка, которую нужно выполнять на уже установленном столбе, может оказаться слишком сложной задачей. Кроме того, сделать работу в одиночку практически невозможно: нужен помощник.
