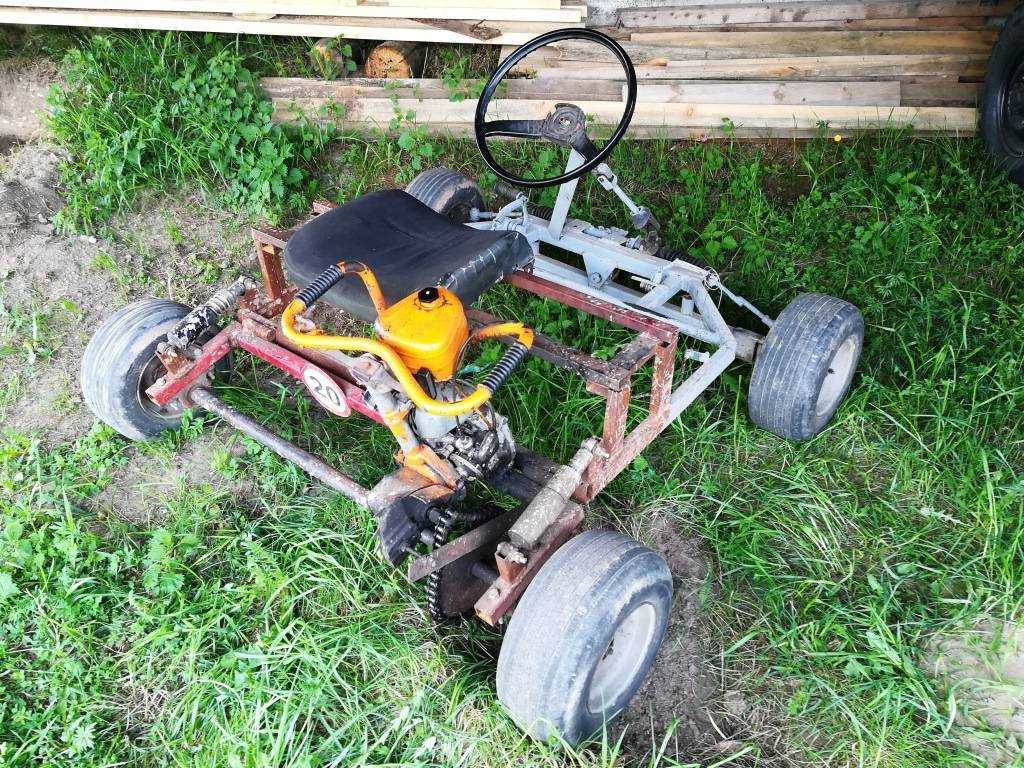

Багги с мотором от бензопилы своими руками

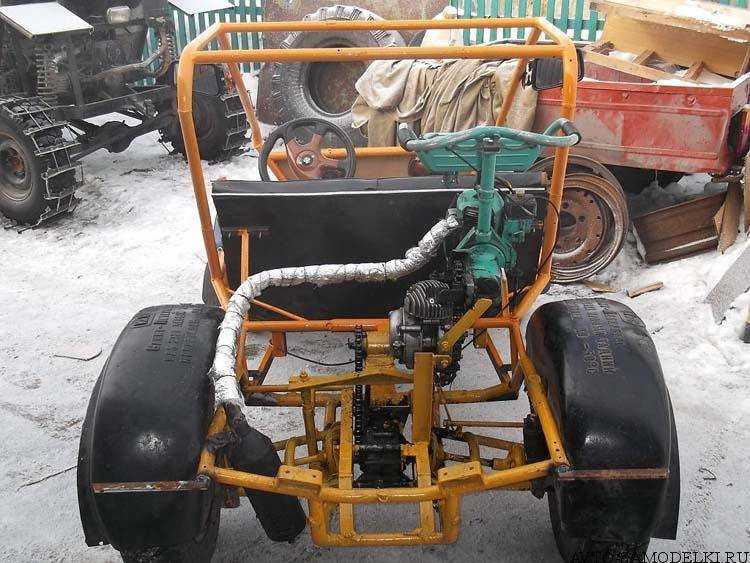

Самодельный багги для подростка

Самодельный багги-это один из лучших вариантов обучить вашего подрастающего ребенка вождению, привить любовь к технике с малых лет. Конструкция представленного багги простая и надежная, а так же довольно бюджетная. Пошаговые фото сборки прилагаются. Данный багги имеет бензиновый двигатель от мотоблока «Садко» мощностью 6.5 л/с расположенный в задней части машины, для ДВС сварено из трубы и профиля отдельная рама которая крепится к основному остову. Крутящий момент с двигателя передается на редуктор, а уже от него через цепную передачу на ведомую звезду задней оси приводящей в движение колеса.

Рама багги сварена из трубы 22 х 1.5 мм, для придания деталям нужной формы использовался трубогиб. Подвеска сделана интересным образом, а именно полуоси сидят на раме жестко, а вот полурама с двигателем имеют два спаренных амортизатора от мотороллера. Передняя подвеска так же на амортизаторах от скутера, рулевое управление самодельное такое же как на картах. Задние колеса от Отечественного мотороллера «Тулица» передние мотороллер.

Мощности двигателя хватает с запасом, чтобы катать подростка, даже взрослые не прочь прокатиться на багги)

И так, давайте рассмотрим конструктивные особенности машинки

Материалы

ДВС бензиновый от мотоблока «Садко»
редуктор
передние колеса от скутера
задние колеса мотороллер «Тулица»
труба 22х1.5 мм
ведомая звездочка от мотоцикла
задняя ось
корпусные подшипники
амортизаторы 4 шт

Инструменты

сварочный аппарат
дрель
трубогиб
УШМ (болгарка)
набор гаечных ключей
измерительный и слесарный инструмент
умелые руки и светлая голова

Пошаговые фото сборки багги своими руками.
Задняя ось багги сделана из расточенной полуоси от автомобиля ЗИЛ, установлен самодельный дифференциал, тормозные диски, ведомая звезда от мотоцикла и опорные подшипники которые собственно и крепятся к раме удерживая ось в заданном положении

Передние колеса заимствованы от скутера, а задние от Отечественного мотороллера «Тулица»
ОБРАТИТЕ ВНИМАНИЕ! Двигатель установлен на отдельную полураму, которая крепится к багги рычагами, а в верхней части крепятся два амортизатора от скутера, таким образом получается маятниковая подвеска с жестко сидящей на раме задней осью (см фото ниже)
Рулевое управление самодельное сделано по принципу карта. Задние колеса мотороллер
Передние скутер
ДВС бензиновый 6.5 л/с «Садко» в основном устанавливается на мотоблоки и прочую садовую технику

Шкив 3 ручья
Глушитель самодельный
Редуктор передает крутящий момент на заднюю ось через цепную передачу и звезду от мотоцикла.
Еще раз ВНИМАНИЕ! Рассмотрите как устроена задняя подвеска.
В ходе испытаний были выявлены недостатки такой конструкции подвески и было принято решение переделать на независимую на каждое колесо и полуосями. Вот собственно что из этого получилось..
Как вы видите установлены А-образные рычаги.
Передняя подвеска.
Дифференциал и полуоси.
Дисковые тормоза.
Вот такой багги получился у автора, конструкция довольно простая, не считая того что для рамы потребуется труба пропущенная через трубогиб. Если есть мысли по упрощению изготовления рамы, то пишите комментарий (конструктивная критика приветствуется)

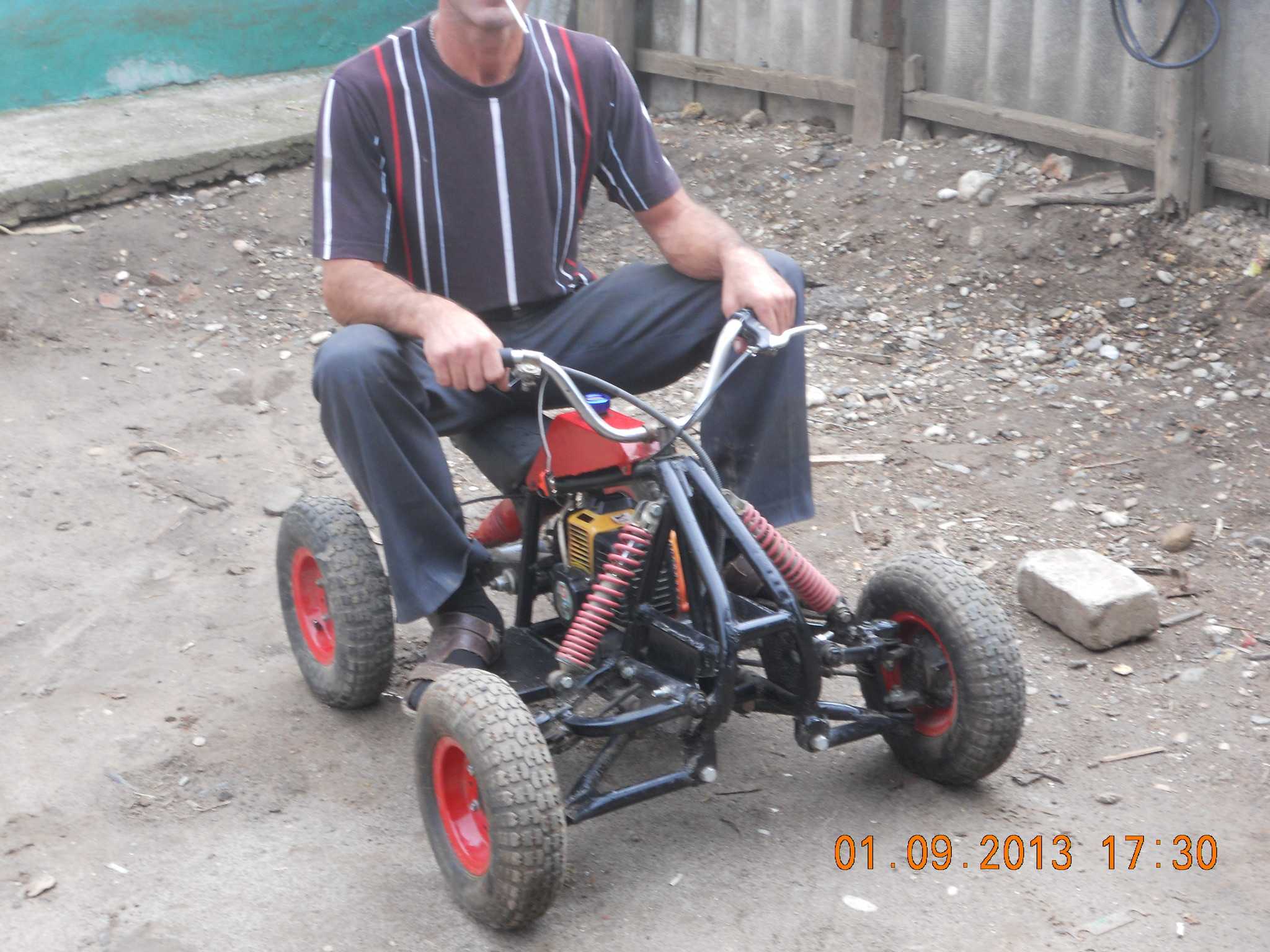

Самодельный детский квадроцикл из бензопилы

Последняя самоделка, которую мы рассмотрим, будет посвящена квадроциклам. По сути, для сборки квадроцикла нужны аналогичные материалы, как и для картинга или трицикла:

двигатель от старой мощной и работающей бензопилы;
редуктор – увеличивает тягу мотора и принимает на себя его рабочие обороты;
рама квадроцикла – она должна быть более крепкой и устойчивой;
водительское кресло – хорошо, если есть старое кресло от мопеда: подростку будет в нем удобнее, чем в громоздком автомобильном;
колеса с грубым протектором, диаметр не менее 34-35 см каждое. Это улучшит проходимость квадроцикла и сделает из него аналог внедорожника.

При желании сборный конструктив квадроцикла можно довести до совершенства амортизаторами: маневренность квадроцикла повысится, а рабочий ход станет более плавным.

Самодельные транспортные средства – вещь дешевая, но не всегда надежная. Использовать их можно только со строгим соблюдением всех правил техники безопасности.

голоса

Рейтинг статьи

Часть 1. Проектировка

Вам понадобятся чертежи. Это аксиома. Конечно, соблюсти их на 100% у вас не выйдет – в конце концов, вы не на заводе работаете, а в гараже, однако чертежи будут все равно нужны. Основа корпуса багги – металлические трубы, которые должны образовывать максимально жесткую конструкцию, которую предстоит рассчитать заранее.

Впрочем, если самому это делать лень, либо не хватает знаний, то всегда есть возможность собрать багги по чертежам, которые можно найти в интернете – сайтов любителей таких авто много и большинство из них вполне свободно делится опытом. Мы использовали чертежи из советского журнала «Моделист-конструктор», а сама багги в нем называется АБ-82.

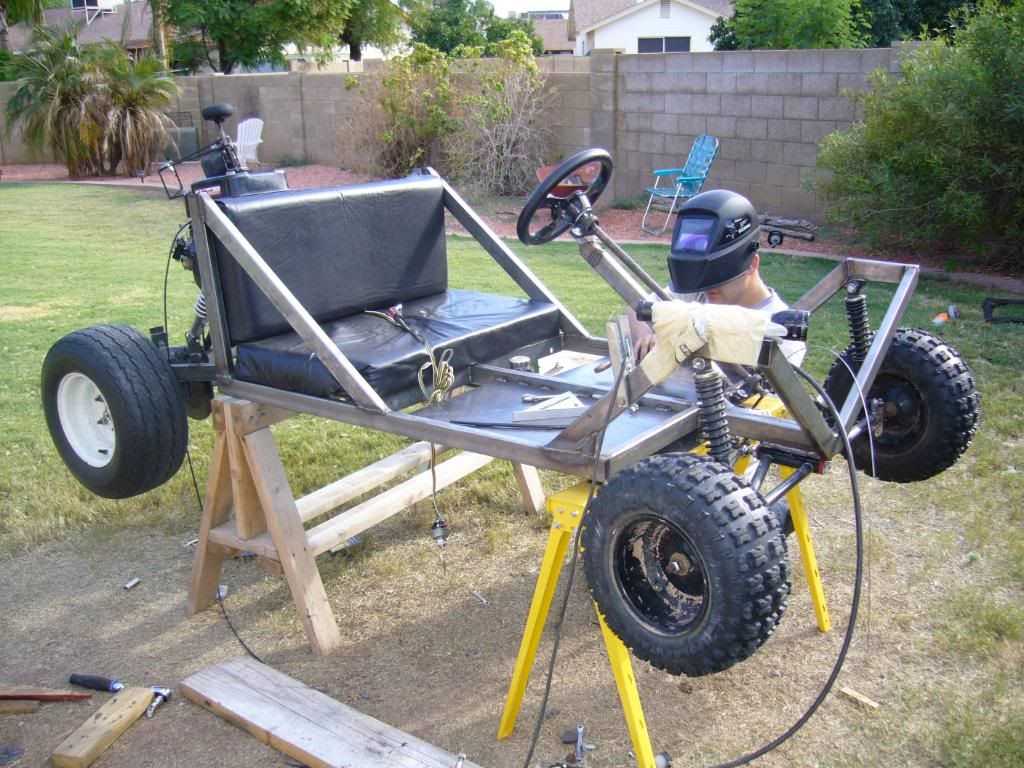

Сборка шасси и рулевой колонки

Сборку шасси стоит производить точно по чертежу, который лучше сделать в натуральную величину на миллиметровой бумаге, наклеенной на какой-либо плотный материал. Чертёж должен быть выполнен в нескольких проекциях. Металлическую трубу необходимо разрезать на части в соответствии с вашим проектом. У большинства видов картингов угол развала передних колёс чуть меньше, чем задних. Благодаря такой конструкции колеса могут поворачиваться, давая возможность шасси слегка крутиться. Для достижения такого эффекта, нужно закрепить ось поворота на передних углах, в том месте, где будут находиться колеса, чтобы была возможность небольшого прокручивания. Для облегчения работы можно сделать меловой чертёж вашего картинга на полу и выкладывать на него детали;
далее необходимо сварить все части рамы в соответствии с вашим чертежом. На время сварочных работ прижмите детали шасси бетонной плитой. Проверьте прочность сварочных швов. Шасси должны иметь достаточную прочность, чтобы выдерживать вес двигателя и ваш вес. Вставка клиньев во всех углах поможет увеличить прочность. Чтобы облегчить работу закрепите шасси в приподнятом положении с помощью бетонных блоков;
присоедините заглушки передней оси. Ось нужно сформировать из металлической трубы диаметром 2 см и прикреплённых к раме двух втулок. Конструкцию скрепляют болтами и шайбами. Заглушки стоит устанавливать перед началом работы с рулевой колонкой;
установка задней оси. Её нужно установить таким образом, чтобы она была приварена к раме, но могла свободно вращаться. Этого можно добиться, если прикрепить опорный кронштейн держателя к задней оси. Затем стальную пластину нужно приварить к шасси, укрепив её болтами и гайками, так чтобы подшипник оказался прижатым. Чтобы облегчить свою работу можно купить готовую конструкцию, которая называется «опорно-подшипниковые узлы».
далее делается сиденье и днище картинга из заготовленной заранее фанеры или металла. Сделать водительское кресло можно из простого сиденья с подушкой. Можно не возиться с самостоятельным изготовлением, а использовать сиденье от старого картинга или подходящее по размерам автомобильное кресло. Кресло должно быть сделано так, чтобы водитель при резких поворотах плотно сидел в нём и не смещался в сторону наклона. Не забудьте оставить достаточно места для рычагов, педалей и руля.

Устройство моего багги

В общем, конструкция очень проста. Рама из профильных стальных труб различного сечения. Передние колеса от мотоблока соединены со ступицами от мопеда тремя болтами. В ступицах заменены подшипники, установлены 6202 под ось 15 мм. В качестве осей переднего колеса использовал болты крепления переднего колеса мотоцикла Восход. Рулевые кулаки самодельные, изготовленные из уголка 40 мм, в качестве шкворня болт М 16, который вращается в штуцерной гайке, которая в свою очередь обточена и запрессована в трубу.

Кастор, угол Аккермана установлены на глазок. Балка передней оси соединена с рамой реактивными тягами. Амортизаторы крепятся к раме и балке приваренными уголками.

Рулевое управление – от автомобиля Ока. Укорочены рулевые тяги и вал.

Педали самодельные –газ, тормоз и сцепление (за ненадобностью будет убираться) Тросовый привод газа и гидравлический тормоза. Задняя ось – полая стальная труба диаметром 30 мм. На ней закреплены ступицы колес от мотоблока. К ступицам болтами М 10 прикреплены тормозной диск и ведомая шестерня. Привод цепной, цепь мотоциклетная 428 шаг. На двигателе установлено центробежное сцепление, от него идет цепь 420 на ведомую звездочку, расположенную на первичном валу КПП. Передаточные отношения – Двигатель — КПП 3.6, КПП – ось – 3.2, плюс четыре передачи.

Колеса 4.00-10 с развитыми грунтозацепами. Удлинена выхлопная труба глушителя, мотор стал работать тише.

Покупка двигателя — 1-й шаг к «багги своими руками»

Начал я с покупки двигателя. Высокая скорость мне была не нужна, следовательно, и не был нужен мощный мотор. Выбор был между мопедными движками и стационарными моторами от мотоблоков.

В пользу первых – наличие коробки передач, генератора, электростартера и сцепления, а вторые отличались большой тягой на низких оборотах, наличием бензобака и большим сроком службы.

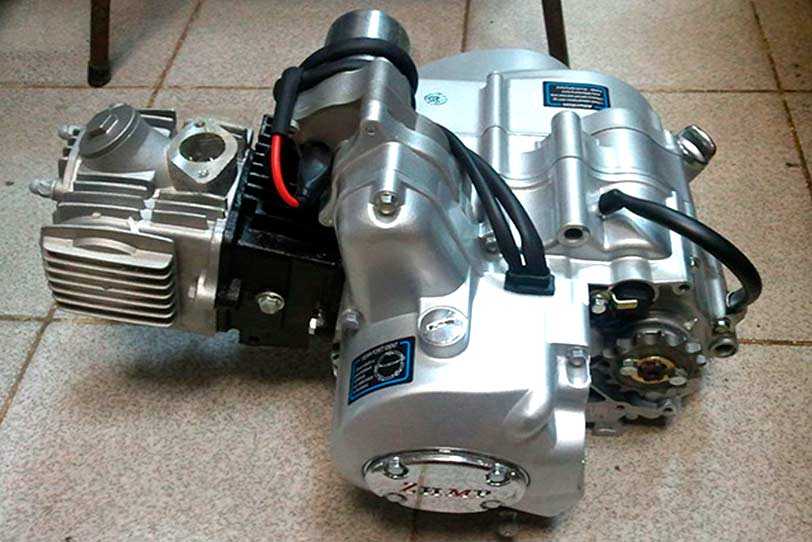

Мопедный движок.

Стационарный мотор от мотоблока

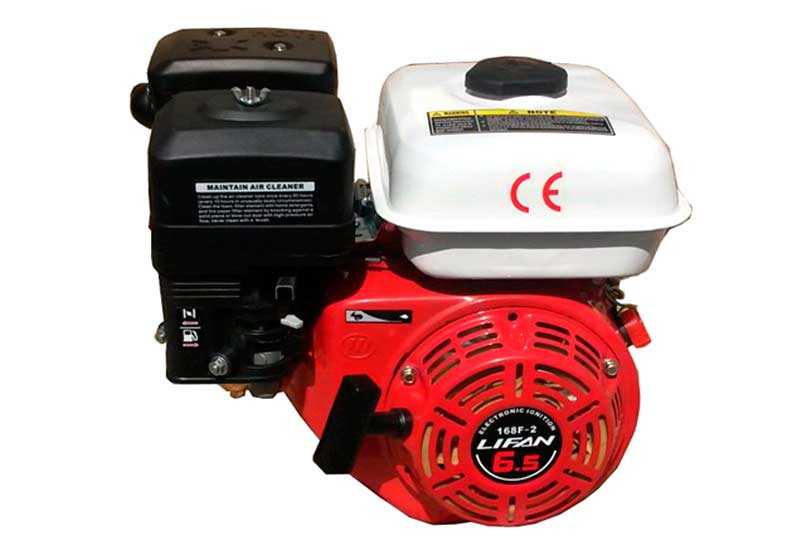

Свой выбор я остановил на двигателе Lifan 168, мощностью 5.5 лошадиных сил. Он тоже был оснащен генератором и электростартером, и в отличии от мопедных движков, не требовал отдельной покупки глушителя, бака и прочей мелочевки.

В качестве коробки передач – совершенно необходимой вещи для любого автомобиля, я приобрел КПП мотоцикла Днепр. Конечно, пришлось с ней немного повозиться, поменять масло и сальники.

Как сделать багги своими руками. Описание конструкции

Сейчас самодельный автомобиль ездит, вызывая удивление и улыбки прохожих. Конечно, ему нельзя выезжать на дороги общего пользования. Проект не закончен, нужно усовершенствовать привод переключения передач, установить защитный каркас, более удобные сидения, светотехнику с аккумулятором. Но по тропинкам и проселочным дорожкам моя самоделка ездит достаточно неплохо. Благодаря коробке передач можно ползти с минимальной скоростью по грязи или разгоняться до 30 километров в час на ровной дороге. А удовольствие от прогулок, восторг сына, который прозвал самоделку Динамитом, сознание того, что смог сам собрать автомобиль, стоит и денег и потраченного времени!!!

Багги – это довольно необычное средство передвижения. Фактически, багги – это автомобиль, с которого сняли все детали несущего кузова, а потом пересадили на открытое шасси и оснастили большими колесами. Требуется всё это для того, чтобы подготовить автомобиль для езды по бездорожью, в частности по песчаным дюнам.

Первые багги собирались в США (под названием “Dune Buggy”) и Великобритании (британцы обозвали эту гордую машину “Beach Buggy”, то есть «пляжный жучок»). Вообще слово «багги», то есть «жучок», пошло именно оттуда – первые модели делались из отслуживших свое автомобилей Volkswagen Beetle (то есть Фольксваген Жук), а так как новые модели были меньше легче, то острые на язык американцы и обозвали результаты жучками.

С тех пор багги используются практически везде, где нет дороги – в пустынях, где они стали практически хитами, причем как в песчаных, так и в ледяных; в отдаленных фермерских хозяйствах, где они предоставляют дешевую альтернативу традиционным тяжелым пикапам…

Даже армия США использует багги на основе легких джипов – при оснащении такого неповоротливого с виду авто пулеметом, можно получить высокомобильную огневую точку, которая пройдет даже там, где не проедет БТР.

В данной статье мы рассмотрим процесс постройки своего собственного багги на основе старого советского авто, которое было незаслуженно забыто и отправлено на свалку истории – ЗАЗ 968, то есть классический сорокасильный «Запорожец».

Авто самоделки

Багги «Барракуда» сделанный своими руками, Николаем Зубиком из Мелитополя: подробный фото отчёт по сборке багги.

Интересный проект багги Барракуда с двигателем от мотоцикла Yamaha R1. Далее фото и описание конструкции.

Раму варили из труб толщиной 3 мм, внутренний диаметр 20 и 25 мм. Рычаги с того же металла, что и рама. Всего получилось около 100 метров труб.

Изготовление рамы для багги.

Рычаги подвески, также самодельные.

Долго думал какой мот взять как донор. Хотел мотор от литра, пообщавшись с мотоциклистами понял что самые беспроблемные моторы это хонда и ямаха. Начал обзванивать разборки в поисках.

Мотора с навесным, были варианты по 2000 уе, как то дороговато за двигатель стал искать мот без документов. Примерно через месяц нашел мот Yamaha R1 2003 года в Запорожье. Через пару дней поехал посмотрел, мот в отличном состоянии, в тот же день его забрали.

Изготовить задний редуктор, по деньгам получается почти как пол багги, очень много токарных работ, на фото все видно, делал все с железа. Приводные валы взял от 34 бмв, удлинили на 10 см.

Радиатор Поставил ВАЗовский с классики, патрубки тоже от ВАЗа, термостат с ямахи все остальное тоже с ямахи, единственное патрубки временные, после покраски сделаю с металлической трубы.

Передние суппорта поставил от Оки.

Все тесты пройдены, слабые места выявлены. Слабыми оказались амортизаторы (глупо было надеяться что самодельные амортизаторы получатся классными с первого раза). Задняя звезда 43 зуба мало ( нужно 65 знали об этом). Тормоза, передний диск бьет, нужно разобраться. КПП, нужно по другому завести трос кпп, Теперь о плюсах. Рулится как по рельсах, причем на любой скорости. Разгоняется как будто выстрел с пушки, после 7000 об. вжимает в кресло и держит до 12 000 об. Подвеска отрабатывает отлично, в принципе все ок, вопросов больше нет, теперь начнется чистовая сборка.

Первый раз я выехал на звезде 43 зуба снятой с мотоцикла, по сути я поставил звезды с мотоцикла и передаточное число было как на мотоцикле тоесть теоретически максималка 300км но вес багги в два раза больше чем мота, но даже на этой звезде она ехала очень ярко. сейчас стоит звезда на 65 зубов багги трогается без газа вобще ( ничем не отличается от легковой машины)и скажу вам валит она сильно.

Видео покатушек на самодельном багги:

Автор проекта: Николай Зубик. г. Мелитополь.

Поделиться в соц. сетях

Как легко и бюджетно собрать багги болотоход из запчастей от Ваз 2108.

Постройка началась в 2009 году. Был создан первый вариант багги с задним приводом на узлах и агрегатах от ВАЗ 21083 с межколесной винтовой блокировкой, установлена главная пара ККП спортивная wallracing 5.1 с колесами 28 дюймов от квадроцикла.

Спустя 7 лет данная багги исчерпала ресурс своих возможностей и перестала быть интересной, появилось желание преодоления более сложного бездорожья. Было принято решение разобрать багги и ее кузов и установить самодельную раму. Для обеспечения полного привода были куплены и установлены гражданские мост от УАЗ 469, раздатка ГАЗ 66, колеса ободрыши УРАЛ на самодельных дисках, рулевое управление с гидро усилителем от волги.

При строительстве была небольшая проблема только в сочленении карданов УАЗ и ГАЗ 66. В остальном проблем не возникало так как уже имелся опыт по данному типу работ. Двигатель не менялся, был развернут продольно вместе с КПП, заварен дифференциал, привод из КПП выведен на раздаточную коробку. В результате такого расположения двигателя и КПП получено занижение на 7.4 оборота, что обеспечивает стабильное передвижение багги по бездорожью на колесах высотой 51 дюйм. Двигатель сток, переделан только карбюратор (расточены диффузоры, установлены более производительные жиклеры и доработан ускорительный насос).

Первый этап: Начало строительства: производство рамы и установка кузова заняло 2 дня. Второй этап: Возобновление строительства, 5 месяцев в следствии зимнего периода и отсутствия времени. В дальнейшем строительство до этапа тестовых испытаний заняло 1 месяц, ежедневно по 8 часов работы.

Первоначальная бюджет проекта составил 100 000 рублей. Багги получилась легкой, а благодаря высоким колесам низкого давления и клиренсу в 50 сантиметров имеет отличную плавучесть и высокую проходимость . На данный момент в автомобиле испытывается взаимодействие и надежность различных узлов и агрегатов, он является тестовой площадкой для нового проекта. В планах внести минимальные изменения в комфорт и если потребуется то и во внешний вид.

Пройдя тяжелейшие испытания автомобиль показал себя надежным в любое время года и получившимся результатом очень довольны. Несколько раз в год багги участвует в многодневном ралли рейде по индивидуальным маршрутам на бездорожье Лен. области. Принимает участие в эвакуации сломанных и застрявших джипов из бездорожья.

Источник

Как построить багги на агрегатах НИВЫ

Багги своими руками из НИВЫ

Очень хотелось сделать багги своими руками из нивы на полном приводе, причём, по задумке она должна быть легче стандарта и на полностью независимой подвеске. Есть несколько багги, где в качестве подвески используются обе передние подвески от Нивы. Я считаю это полумерой, так как вся передняя подвеска в сборе весит аж 130 кг. Мой кулак после взвешивания — 2,4 кг, у нивы — 6! Единственное, что надо сделать — сохранить компоновку агрегатов от донора — максимально стандартные запчасти.

Всё остальное — моя фантазия за чужой счёт. основное назначение машины — рыбалка и поездка в лес. Шины уазовские, Cordiant Off Road на переваренных дисках Нивы. Двигатель 1,7, кпп 4-ст, карданные валы, РПМ — всё стандарт.

После того, как договорился с клиентом об общей концепции машины, пришлось сделать несколько эскизов на бумаге и перенести всё в комп. Я работаю в программе AutoCAD и в суперсовременной системе бумага-карандаш:

Так как не было сварочного стола, пришлось сделать базу из того, что было под рукой — перекатного столика и двух швеллеров, которые были выведены в плоскость и позволили сделать ровную раму. Разница по точкам крепления подвески (при измерении диагоналей) — 2-3 мм, хотя на самом деле так можно было и не заморачиваться.

Итак, база готова. Теперь надо варить основные дуги и трубы под подвеску:

Я варил эту машину в цеху у знакомых реставраторов, поэтому несколько раз пришлось перетаскивать раму и заново выставлять всё в уровень. При постоянном замере всех размеров крыша съехала вправо на 5 мм, но это мелочи:

Я решил максимально удлинить рычаги подвески для увеличения хода колёс. Для этого пришлось уменьшить расстояние между трубами, на которых крепятся рычаги и увеличил колею до 1550 мм. Валы шрусов пришлось изготовить на заказ. Чтобы точки крепления подвески не ушли — сделал кронштейны крепления рычагов так, чтобы они заодно являлись кондукторами для фиксации труб рамы:

Тоннель делался с установленными агрегатами, при этом пришлось думать как правильно разместить трубки, чтобы они не мешали откручиванию гаек. Все агрегаты снимаются достаточно просто. Полная масса рамы 156 кг, варил из той трубы, которой было много. То что не относится к силовому каркасу можно было сварить из трубы меньшего сечения, поэтому после сварки посидел и прикинул, на сколько может похудеть рама — набралось на 51 кг:

Бензобак — от классики. Это позволить сделать приборную панель целиком из вазовских приборов:

Обвес листовой, предельно простой:

Крепление РПМ по кроссовому — как делают наши баггисты на полноприводных багги. Так как у нивоводов неправильное понимание физики и они замкнуты на стандартный кузов, то и корпуса ломает достаточно часто. Если делать металлический корпус как описано тут , то корпус редуктора спокойно выдерживает 400 сил!

При использование запчастей, вырезанных на плазморезке с ЧПУ отпадает надобность во фрезерном станке. Вот такой кулак можно сделать совсем за недорого и с любой конфигурацией. Это задний кулак, основа — кусок водопроводной трубы Ду100 и пластинки из под плазморезки:

Используя два амортизатора на разных расстояниях от точки качания самого рычага получаем разные усилия на поршне, разные перемещения и немного разную характеристику амортизаторов. Получается, что характеристика одного амортизатора немного смещена по отношению к другому:

Кондуктор для сварки переднего кулака:

Задняя подвеска в сборе:

Сход-развал можно сделать и на коленке. Всё что нужно — кусок верёвки и резинка от ручной тележки — она натягивает верёвку:

Как всегда говорит Р. Колесников (бывший пилот из газпромовской команды) — если полноприводная багги катается вручную легко, то углы установки колёс правильные. Удалось попасть в нужные пределы, и даже с учётом того, что сход-развал сделаны на коленке, шасси катается достаточно легко. Осталось сделать обвес, подключить электрику и заводить.

Мастер: Андрей «Нитро» Аникин

Специально для jeepstroy ! www.izikastom.info www.ska-buggy.ru +7-926-181-56-08 Skype — Nitro_LAB ICQ — 422-527-340

Готово. Ключ на старт!

Стоит заметить, что эта конструкция оказалась сугубо тестовой – двигатель «Запорожца» умер довольно быстро и бесславной смертью, после чего был заменен на ВАЗ с переделками рамы. А вот КПП через переходную раму по-прежнему чувствует себя нормально… но была заменена на АЗЛК 2141 по причине более высокой надежности последней.

Так же сидение было заменено на обыкновенное, мягкое RECARO GT1, а еще сделан полноценный верхний кузов с приборной панелью.

После этих доработок были проведены тесты, которые показали среднюю скорость движения по бездорожью в 53 км/ч, а максимальную зарегистрированную – 146,7 км/ч.

Под словом багги скрывается большое разнообразие моделей автомобилей, которые очень отличаются между собой

При конструировании важно придерживаться определённых пропорций, чтобы детали соответствовали друг другу: по весу, размеру, максимально выдерживаемой нагрузке и т. д

Рассмотрим разные конструкции по мере увеличения мощности.

Как сделать багги своими руками:

Из мотоцикла
Из ОКИ
Из запорожца

Передняя подвеска

Подвеска буквой «А» обеспечивает большой ход колеса

Хорошо зарекомендовала себя подвеска на длинных поперечных рычагах в виде буквы А, она обеспечивает большой ход колеса. Ещё плюс в том, что она позволяет изменять угол наклона амортизатора с пружиной, тем самым регулируя жёсткость подвески.

Маятниковый рычаг при эксплуатации подвергается большим нагрузкам, поэтому важно уделить особое внимание материалам и качеству сварных швов при сборке этой детали. Чтобы снизить износ сайлент-блоков и продлить срок их службы, рычаги нужно рассчитывать как можно шире. Т

е. основания буквы А, в которые запрессованы сайлент-блоки, должны быть, как можно дальше друг от друга, но чтобы ширина рычага не мешала повороту колеса

Т. е. основания буквы А, в которые запрессованы сайлент-блоки, должны быть, как можно дальше друг от друга, но чтобы ширина рычага не мешала повороту колеса

Чтобы снизить износ сайлент-блоков и продлить срок их службы, рычаги нужно рассчитывать как можно шире. Т. е. основания буквы А, в которые запрессованы сайлент-блоки, должны быть, как можно дальше друг от друга, но чтобы ширина рычага не мешала повороту колеса.

Нюанс, который может впоследствии огорчить — это ограниченный ход пальца нижней шаровой опоры в своём гнезде. Иными словами, палец может ограничивать ход подвески вверх или вниз не в том месте, где ожидалось. Это нужно проверить на стадии проектирования.

Багги своими руками или лавочка с мотором

Багги своими руками это мечта из моего детства. Помню, как мы, дворовые пацаны лет 5 – 7 увлекались техникой. Собирали какие-то железяки, спорили о автомобилях и мотоциклах. Часто подходили к водителям, заезжающим к нам во двор и допытывались у них, сколько машина «берет» , то есть до какой скорости может разогнаться. Дядьки обычно отвечали, кто всерьез, кто шутя. Мы часами могли смотреть, как сосед ремонтирует своего железного коня, а потом устраивали бой за замасленные, отработавшие свое детали, место которым на помойке.

Велосипеды тогда были у многих, ребята постарше могли даже исправить небольшие поломки, натянуть цепь, накачать колеса. А вот четырехколесный педальный Москвич был только у одного, моего друга и ровесника. Зелёного цвета, с бибикой и фарами, он неизменно являлся источником споров и даже драк за место за рулем у пацанов. Единственным минусом Москвича была низкая скорость, велосипедисты легко обгоняли. Как здорово было бы поставить в Москвич настоящий двигатель!

Среди нас даже ходили легенды о виденном лично таком чуде. Я часто мечтал, о том, как буду ездить по тропинкам и дорожкам на таком автомобильчике.

Прошло время, я подрос, научился обращаться с гаечным ключем, дрелью и паяльником. Конечно, из габаритов Москвича я уже вырос, да и для мотора он не подходил совершенно. Но желание соорудить что-то свое, с колесами и мотором меня не оставляло.

Как сделать каракат из мотоблока своими руками

Даже самый простой вариант караката способен развивать скорость до 70 км/час и без труда сможет пройти любое бездорожье и выдержать все возложенные на него нагрузки. Все эти функции он сможет выполнять за счет крепкой подвески, которую с легкостью можно изготовить из стальных труб, соединенных шарнирами и сваркой.

Никаких дорогих материалов не нужно, чтобы изготовить такой агрегат. Остается только слегка подстроиться под манеру управления данным транспортным средством.

Рассмотрим, как сделать каракат из мотоблока своими руками. В процессе создания караката можно выделить следующие этапы:

Изготовление рамы — желательно использовать мотоблок средней или высокой тяжести (использование мотоблока Нева — оптимальный вариант для изготовления такой техники), с применением такого получится хорошего качества вездеход с тремя или четырьмя колесами. Некоторые конструкторы в качестве рамы используют запчасти от мотоцикла Урал или ИЖ.
Создание подвески и заднего моста — конструкция подвески состоит из двух частей, соединенных между собой шарнирами. По желанию разработчика можно сконструировать переднюю и заднюю подвеску, обеспечив их высокую независимость.
Производство и установка колес — самая дорогостоящая и долгособираемая часть караката.
Большинство умельцев не покупают готовые диски, а используют самоделки, представляющие собой покрышки и камеры низкого давления (предпочтительнее использовать данные изделия с грузовых автомобилей: Урал, КамАЗ или с их прицепов).
Монтаж двигателя и систем (тормозной, сцепления, вывода продуктов сгоревшего топлива).

Перед полноценным его использованием на бездорожье следует испытать изготовленный аппарат.

Часть 3. Установка двигателя

Если вы продолжаете следовать инструкциям и чертежам этой статьи – пришло время попробовать поставить двигатель и коробку передач. В нашем случае использовались «родные» крепления с небольшой «доработкой напильником».

Так как в совершенстве чертежам не следовали. В идеале – должны встать и на родных. К мотору полагался родной генератор, но он себя не оправдал и был позже заменен на продукцию ВАЗ. Педали – родные.

Важный момент – в вазе мотор стоит наоборот, так что для того, чтобы иметь четыре передачи вперед и одну назад, стоит развернуть шестерню дифференциала. Этот фокус возможен только на сорокасильных моторах, так что будьте внимательны. Карбюратор – ВАЗ через переходник.

Чертеж сидения был честно «украден» из просторов Интернета. Выполнено оно из 8-мм металла.

Часть 5. Сварка и установка днища

Днище было сварено из листа металла, толщиной 0,8 мм. В принципе, можно обойтись и без него – первые багги так и делали, но с дополнительной защитой спокойнее. Первый вариант крепился на саморезы, но они себя не оправдали. В итоге днище было приварено точечной сваркой.

Часть 6. Бак

Бак был установлен в виде старой пятилитровой канистры. Позже он обзавелся различными датчиками, красивым люком и прочими приятностями.

Собираем карт с бензиновым мотором из велосипедных деталей

Список материалов:

— ненужный детский велосипед; — вариаторный или подобный двигатель на 50 кубиков ; — листовая сталь; — рулевые наконечники или тяги подходящей длины; — болты и гайки; — профильные трубы; — листовая оцинкованная сталь; — уголок; — круглые трубы; — краска и грунт по металлу; — дроссельная ручка, провода и пр.

Процесс изготовления самоделки:

Шаг первый. Рама

Первым делом свариваем раму для карта, автор использовал профильные трубы. Конечно, для резки труб лучше всего использовать торцовочную пилу, иначе при резке болгаркой каждую трубу придется размечать и резать четко по линиям. Для сварочных работ не лишними будут сварочные магнитные угольники, которые также позволят фиксировать трубы для сварки под заданным углом. В итоге получаем отличную и вполне прочную раму.

Электровелосипед — генеральная репетиция на пути к «багги своими руками».

Первым собранным своими руками самоходом оказался электровелосипед.

Он справа на фотографии. Конечно, купить батарею и колесо с мотором, а затем прикрутить все это на велик оказалось делом несложным. Но результатом я был доволен. Никогда не забуду первую поездку по ночному городу. Велосипед едет сам! Бесшумно! Не надо крутить педали! Тогда еще электоровелосипеды были редкостью в нашем городе, и часто обгоняемые велоколлеги провожали меня недоумевающими взглядами. Созданию самодельного автомобиля мне мешало отсутствие гаража, ведь даже велосипед с электромотором занимал значительное место в коридоре. И только переехав за город, в частный дом, где было место где развернуться, я и приступил к детальному обдумыванию — как именно собрать багги своими руками.

Итак, что-же строить?

Собрать багги своими руками из отслуживших свое изделий совавтопрома?

Или соорудить четырехколесный веломобиль, установив туда моторчик типа советских Д6

А может собрать Cyclecar? Маленький автомобильчик на мопедных колесах с двигателем от мотоблока?

Или –же это будет трайк с обтекаемым кузовом из алюминия мощным электромотором и кучей литиевых аккумуляторов?

Думал я долго. У всех вариантов были свои плюсы и минусы:

Находить Оку и с помощью болгарки и кувалды раскручивать прикипевшие болты, а затем постоянно возиться с мотором не очень хотелось.
Веломобиль оказался бы хлипок для проселочных дорог, на цайклкаре не было подвески и коробки передач.
Электротрайк оказался слишком дорогим и привязанным к розетке.

Но надо было с чего-то начинать. Нужно заранее знать, для чего будет предназначаться будущая самоделка. Это или прогулочный вариант для поездок по окрестностям, или помощник по хозяйству – минитрактор, а может багги, собранная своими руками будет использоваться как спортивный снаряд – гонять по пересеченке. Не смотря на наличие огорода и недвусмысленные намеки жены и тещи, мне все-таки была нужна прогулочная машинка, которая не спасовала бы перед лесными дорожками, грязью и лужами. Само собой багги должна быть оснащена подвеской, надежным рулевым управлением и фарами.

Подготовка

Для изготовления картинга понадобятся различные материалы. Картинг представляет собой средство транспорта, которое за короткое время преодолевает большое расстояние. Картинг может участвовать в соревнованиях, на нем можно ехать по неровной дороге, в сельской местности, там, где крупногабаритная техника не сможет проехать. Подготовительный этап начинают с создания схемы будущей конструкции.

Следует составить чертеж картинга с учетом размеров, которые должны соответствовать росту человека. Для подростков устройство можно выполнить по индивидуальным характеристикам. После выбора размеров нужно собрать основную базу. Для изготовления конструкции картинга потребуются следующие материалы и инструменты:
