Направляющая рельсовая шина и каретка на подшипниках для циркулярной пилы своими руками: параллельный упор

Дополнительные функции

Современные модели «циркулярок» оснащены серьезным функционалом, среди которого наиболее востребованными являются:

Система поддержания постоянной частоты вращения. Контроллер считывает частоту вращения вала, при падении которой (например, при попадании в зону с более вязким и плотным материалом) электроника автоматически увеличивает обороты за счет запаса мощности прибора;
Система плавного пуска позволяет снизить стартовые токи и нагрузку на электросеть. Оснастка плавно набирает обороты, увеличивая тем самым ресурс редуктора и срок жизни инструмента;
Система защиты от перегрузок автоматически прекратит подачу питания при перегреве обмоток двигателя;
Электродинамический тормоз останавливает вращение оснастки при окончании процесса распиловки. Эта опция увеличивает безопасность оператора при пользовании инструментом;
Муфта скольжения исключает вероятность обратного удара и выхода из строя силовой установки при заклинивании диска;
Защита от случайного включения — это дополнительная кнопка включения устройства. Для запуска прибора требуется одновременное нажатие пусковых кнопок, что сделать случайно практически невозможно;
Стопор шпинделя обеспечивает простоту замены оснастки при помощи всего одного ключа;
Параллельный упор и направляющая шина позволяют оператору максимально качественно выполнять параллельные краю прямолинейные резы;
Подпружиненный кожух полностью скрывает оснастку, высвобождая пильный диск только при упоре в заготовку;
Регулировка скорости холостого хода позволяет вручную подобрать лучшие параметры процесса для резки конкретного материала.

Не стоит забывать об эргономике. Существуют модели, специально сконструированные для левшей

Обратите внимание на ручки. Они могут быть выполнены в форме скобы, иметь прямое или грибовидное исполнение

Независимо от формы, рукоятки обязательно должны иметь противоскользящие накладки.

Как сделать своими руками

Если брать за основу проект приспособления для самостоятельного изготовления из интернета, то направляющая для циркулярной пилы своими руками может быть собрана из доступных материалов – алюминиевого профиля, строительного правила или обычного ламината.

Наиболее простой и удобный вариант направляющей — это линейка из алюминиевого профиля или ламината. Алюминиевый профиль обладает большой жесткостью, он не гнется и его легко зафиксировать на разных поверхностях. Для перемещения циркулярной пилы можно его использовать как упор, зафиксировав его струбцинами на заготовке. При работе достаточно плотно прижимать циркулярную пилу к нему, чтобы получить правильный ровный рез. Если использовать пазы в алюминиевом профиле в качестве направляющих необходимо оснастить подошву двумя штифтами, которые будут входить в паз и при движении не давать инструменту уйти в сторону.

Из правила шина получается более функциональной. Если профиль имеет большое сечение, то строительное правило имеет плоскую форму, это облегчает обращение с ним. Да и изготавливается такая линейка своими руками намного быстрее. В качестве фиксаторов можно использовать обычные столярные струбцины, а на сам направляющий профиль можно прикрепить стальную линейку со шкалой. Так же как и с алюминиевым профилем, правило можно использовать и как упор для циркулярной пилы и как рельсовую направляющую. Для лучшего скольжения можно приспособить пластину из жесткого пластика нужной толщины, так, чтобы подошва была параллельна плоскости обрабатываемой заготовки. В качестве направляющей в этой конструкции будет использован паз в профиле правила. Именно по нему и будут перемещаться упоры, зафиксированные на подошве циркулярной пилы. В качестве упоров можно использовать небольшого размера отрезки пластика, зафиксированные на болтах. Они вставляются в паз, и циркулярка перемещается строго по этой направляющей.

Еще одним доступным вариантом бюджетной направляющей для циркулярной пилы может быть отрезок ламината. Такая шина в отличие от правила и профиля будет небольшой, но для ее изготовления достаточно всего двух дощечек материала и П-образного алюминиевого профиля. Ламинат, в отличие от других материалов представляет собой спрессованную целлюлозу, которая не подвержена короблению подобно натуральному дереву или фанере. Это дает возможность получить легкую, прочную и главное ровную шину для работы циркулярной пилой. Для этого достаточно распустить одну планку по длине на равные части. После этого строго посередине целого отрезка ламината нужно прикрутить саморезами П-образный профиль. После этого с обеих сторон к планке прикрепить половинки профиля и обработать края получившейся шины.

Циркулярка, как и в случае с правилом будет передвигаться по поверхности шины. Придерживать направление можно будет при помощи выступов из пластмассы, прикрепленных к подошве.

Шина из алюминиевого профиля или рельса

Понадобится:

два куска профиля из алюминия;
два куска фанеры разной толщины;
винты и саморезы с плоскими головками;
гайки М3.

Сначала к отрезку тонкого фанерного листа винтами крепится отрезок профиля более крупного сечения. По его сторонам саморезами прикручивают полосы из толстой фанеры, излишки которых обрезают по ширине.

Далее к работе готовится пила. Для этого в большой профиль нужно поместить профиль, имеющий меньшее сечение. Необходимо следить за тем, чтобы он двигался свободно, не стопорился головками болтов. Затем винтами-барашками он прикрепляется на подошву циркулярки параллельно распилочному диску. Оба профиля должны иметь форму буквы П. Пила закрепляется на шине

, которая кромкой накладывается на разметку заготовки, и с помощью струбцинов фиксируется. Механизм готов к работе.

Описанные конструкции самодельных направляющих шин для циркулярок получили самое большое распространение. Очевидно, имеются и другие варианты таких приспособлений, которые можно сделать в домашних условиях. Обойдутся они при этом значительно дешевле, чем сделанные на заводе, не уступая им по эффективности. К тому же их можно применить при работе не только с циркулярной пилой, но и с ручной фрезой, и электролобзиком.

Своими руками. Как сделать себя

Как сделать что-то самостоятельно, своими руками. домашний мастер-сайт

Как сделать самодельные стационарные циркуляры своими руками

Мы делаем круглый стол

В одной из записей мы уже упоминали, как выбирать и покупать циркулярную пилу (круговую)

. Теперь поговорим о том, как превратить его в стационарный инструмент, необходимый для каждого мастера. самоделькин. Все описанныечертежи и схемы для изготовления циркулярных пил вы найдете ссылку Посмотреть альбом.

Без хорошего электроинструмента сложно построить современный дом. В то же время инструмент. это только бесполезная игрушка, если искусные руки мастера не привязаны к ней.

Электрическая циркулярная пила. чрезвычайно полезный инструмент для нужд дачной конструкции. Отрежьте пиломатериалы разных секций под любым углом, вырежьте листы фанеры или древесноволокнистые плиты. работы, которые традиционно выполняются с помощью вращающегося пильного диска. Но это еще не все, что может быть «круговым». универсальным инструментом, на мой взгляд.

Для меня, например, Циркулярная пила

. незаменимым помощником в выполнении почти всех работ, где требуется выбор древесины. Ключи для сращивания досок в щитах, канавки для суставов посередине или «сквороднем», складки для изготовления всех видов рамок, оконных и дверных рамок. это и многое другое легко разрезать, имея под рукой такой замечательный инструмент, как электрическая циркулярная пила. Он может работать как в ручном режиме, так и в стационарном режиме. Однако в любом случае целесообразно использовать другое, облегчающее рабочее оборудование.

Так. например, самое простое устройство, которое позволяет вам легко и быстро увидеть край необрезной или просто неровной доски, является стоп-баром. В качестве последнего я использую либо хорошо вырезанный деревянный грабли, либо кусок алюминиевого угла

Я прикрепляю планку к доске зажимами (или гвоздями, приводя их в предварительно просверленные отверстия), принимая во внимание расстояние до края базовой плиты (рис.1). Работа с упорной планкой чрезвычайно просто. правый край базовой пластины инструмента прижимается к этому устройству, и я сделать разрез, который оказывается исключительно гладким

правый край базовой пластины инструмента прижимается к этому устройству, и я сделать разрез, который оказывается исключительно гладким.

Возможности сабельной электропилы

Данный агрегат является универсальным инструментом и к тому же, он прост в применении. Поэтому допускается работать с сабельной электропилой, не имея специальных навыков. С помощью сабельной электропилы можно выполнять следующие виды работ:

производить демонтаж старых окон и дверных коробок;

обрезать ненужные ветки на деревьях в саду;

обрезать деревянные заготовки по длине;

резать металлический профиль и трубы — благодаря гибкой оснастке, можно обрезать трубы заподлицо к стене;

резать металлические прутья и арматуру;

вырезать декоративные элементы в деревянных заготовках.

Прежде, чем приступить к работе сабельной пилой, проверьте надежность закрепления оснастки и упорного башмака. При работе данным инструментом, придерживайтесь следующих правил.

Заготовка, предназначенная для распила или резания, должна быть надежно закреплена. Особенно это касается металлических заготовок.
Инструмент нужно удерживать обеими руками.
Полотно подносится к заготовке только при включенном агрегате. Вынимается полотно из материала только после остановки двигателя.
Для обрезания труб заподлицо следует использовать длинные и гибкие полотна.
Не следует работать искривленным полотном. Если это произошло, то сначала выровняйте его.
Во время работы сабельной пилой не допускайте, чтобы полотно ударялось в землю, стену и другие препятствия.
В процессе пиления опорный башмак агрегата должен хорошо прижиматься к заготовке. Это исключит вибрацию и обратный удар.
Нужно правильно подбирать длину полотна. Слишком длинное полотно, выступающее за пределы заготовки, начнет вибрировать и в конечном счете изогнется.
Чтобы не поцарапать поверхность обрабатываемой детали опорным башмаком, следует одевать на него отрезок теплоизоляции.

Совет! Чтобы работать сабельной пилой по древесине более эффективно, можно включить маятниковый ход, который заметно увеличит скорость пиления.

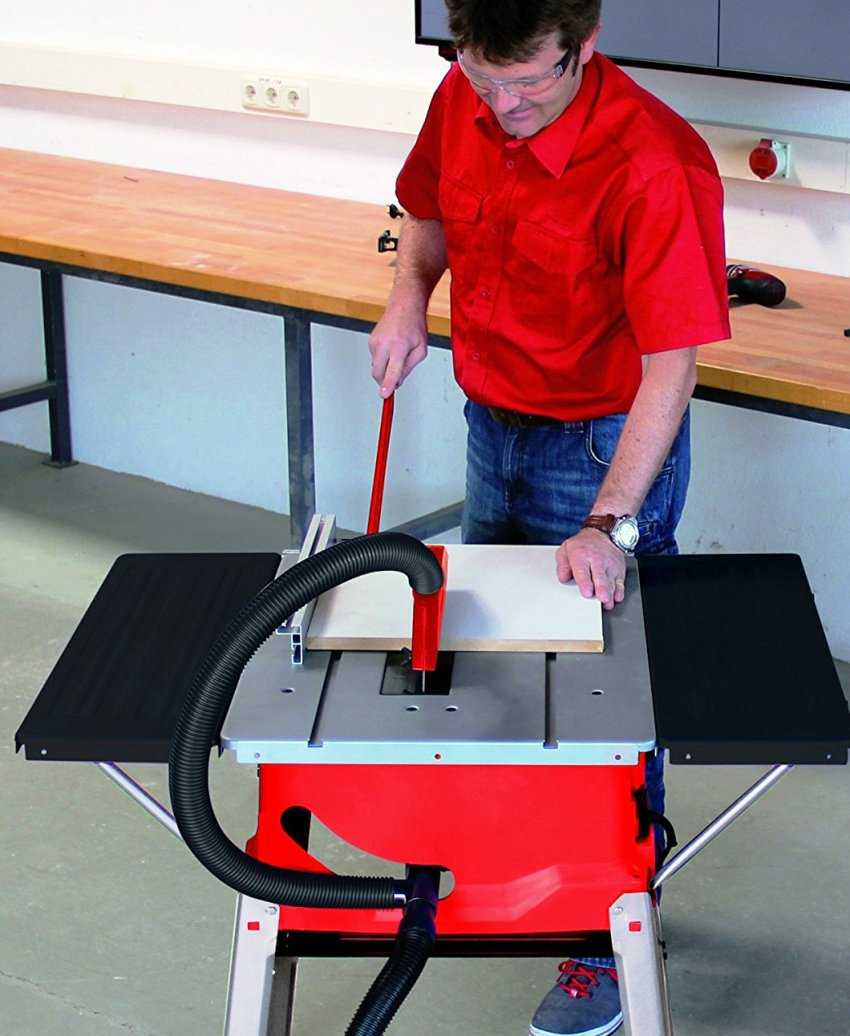

Стационарная установка

Если ваша пила оснащается возможностью стационарного монтажа, это существенно расширит функциональные способности вашего электроинструмента.

Пила с таким устройством включает следующие вспомогательные элементы для стационарной установки:

Струбцины, фиксирующие на верстаке пилу;
Ножки;
Пластина. Отвечает за крепление защиты;
Кнопочный зажим. Устройство позволяет зафиксировать во включенном положении кнопку активации пилы.

Если пластины слишком маленькие, чтобы их можно было безопасно разместить на эстакадах, тогда вы должны поместить большую деревянную табличку с надписью внизу. В качестве альтернативы просто перейдите на два толстых квадрата. Если вы хотите согласиться на несколько пластин, вы можете легко складывать их, разделенные деревянными полосками. Затем вы можете видеть сквозь слой за слоем. Предпосылкой является, конечно же, правильная настройка глубины резания на погружной пиле.

При использовании направляющей в первый раз, тогда обычно направляющая кромка из пластмассы должна быть отрезана там. Таким образом, обеспечивается то, что передняя кромка рельса позже представляет собой фактическую резку пильного диска. Первый шаг в почти каждый распиловках распиловки опорного прямого края. Например, если вы покупаете целый лист фанеры, края часто изогнуты или полны причуд. Поэтому всегда желательно сначала отделить узкую полосу 1-2 см с помощью погружной пилы.

Ручная пила превращается в стационарную путем нескольких простых манипуляций.

Первым делом закрепите ножки. Извлеките заглушки-болты, на их место установите болты, предназначенные для монтажа ножек.
Закрепите пластину для фиксации защиты. Убедитесь, что защита оказалась вправленной в корпус, надежно прижата пластиной.
Струбцины крепят к верстаку пилу. Для этого нужно вставить соответствующие крючки в крепежные отверстия.
Установка пилы вверх ногами доступна не во всех моделях. Только специально предназначенные для этих целей инструменты могут монтироваться таким образом.
Если не предназначенный для установки вверх ногами инструмент так закрепить, диск может заклинить, двигатель пилы перегрузится.
Чтобы убедиться в допустимости того или иного варианта установки вашей пилы, внимательно изучите руководство по эксплуатации.

Возможность работы с металлом

При этом разрезе важно только, чтобы направляющая была достаточно длинной, чтобы проследить всю длину за один раз. Это гарантирует, что у вас есть действительно прямой край

Теперь у вас есть прямой край, который может служить основой для всех остальных упоров направляющей. Большинство направляющих рельсов имеют основание с полосой из пенорезины. Это гарантирует, что направляющая направляющая с прикрепленной погружной пилой не скользит так легко. Предпосылкой является, конечно, то, что доска лежит ровно — не качаться и не скользить. Тогда это не имеет значения, если доска немного колеблется или изгибается — разрез с дайвинг-пилой всегда находится точно в нужном месте. Стандартная задача — разрезать пластинку с параллельным разрезом. С чистым опорным краем это не проблема.

Функции направляющих шин

При использовании высокопроизводительного ручного электроинструмента всегда актуально стоит вопрос качества выполняемых работ. Высокое качество во многом зависит от профессионализма работающего с инструментом мастера. Поэтому кроме базовой комплектации большинства электрических циркулярных пил рекомендуется использовать дополнительные аксессуары. Эти приспособления облегчают работу и обеспечивают высокое качество работы, даже когда с ней работают новички.

Направляющая для циркулярной пилы обладает многими функциями, которые существенно облегчают работу с инструментом. В числе таких важных функций стоит отметить:

обеспечение высокой точности при распиле материала большого размера;
направляющая позволяет обеспечить правильный раскрой с высокой точностью;
при работе с устройством можно выполнять не только распил по прямой линии, но и выполнение работ по выполнению криволинейного реза;
заготовка при использовании направляющей легко и аккуратно режется как в продольном, так и поперечном направлении;
с этим приспособлением легко обрабатывать заготовки под один стандарт;
устройство дает возможность делать обработку нескольких заготовок по одному шаблону;
работа с направляющей шиной обеспечивает высокую степень безопасности в работе.

Об элементах станины

Приспособления для циркулярной пилы различны. Основной является станина. Если мощность пилы незначительная (не более 1,2 кВт), такую станину несложно соорудить самостоятельно. На ее длину влияет длина материала, идущего на распил.

Для привода сгодится электрическая дрель «Бош», ее параметр — 0,85 кВт. Она монтируется под плитой особым кронштейном.

Точность и ровность среза лучше, когда заготовка целиком опирается на поверхность стола. А если стол будет обладать слишком большими параметрами, он заполнит всю рабочую зону. Здесь нужно среднее значение. Высота подбирается по своему росту, чтобы было удобнее работать.

Частота оборотов

Скорость вращения диска является одним из главных параметров, которыми характеризуется циркулярная пила ручная с возможностью стационарной установки. Какую выбрать модель, будет проще понять после подробного рассмотрения этой характеристики.

Вместе с формой диска и размером его зубьев частота вращения влияет на чистоту распила. Чем выше скорость, тем больше крутящий момент.

Смотреть галерею

Этот параметр также влияет на температуру нагрева материала при обработке. Если скорость слишком большая, пластиковые панели и заготовки такой техникой распилить не получится. Края будут просто плавиться.

Если в модели предусмотрена регулировка скорости вращения, значит, это более универсальное устройство. В противном случае крутящий момент подбирается сугубо под условия проведения работы.

Нюансы работы и техника безопасности

Салазки используют для решения специальных задач. Например, для точного раскроя листов, нарезки множества одинаковых небольших заготовок под один размер по упору-ограничителю ширины, срезу под углом. Для последнего под нужным углом на подвижном столе располагают саму заготовку.

Обработка длинных заготовок ограничена длиной хода стола. Обрезать обзол с необрезной доски длиной, например, 6 м на таком устройстве не получится.

Техника безопасности при работе с салазками такая же, как и при работе на обычной циркулярке.

рука не должна приближаться к работающему пильному диску;
нельзя допускать зажима заготовки;
нельзя работать уставшим, со сниженной реакцией;
следует помнить и об электробезопасности. Недопустимы оголенные контакты и провода, неподходящие кабели.

В целом работа с кареткой безопаснее, так как рука толкает салазки дальше от пильного диска, чем заготовку на простой циркулярке.

Нюансы при работе

Важные моменты в ходе изготовления:

Деревянные детали зачищаются шлифмашинкой или наждачкой. Это относится и к основе каретки, и ее полозьям.
Пазы необходимо периодически смазывать, например, парафином. Воск для этих целей не подходит.
Клеевое вещество нужно наносить лишь тогда, когда с салазки полностью удалена пыль. Кусочки стружки могут создавать неровности в готовом изделии.
При неаккуратном обращении пила может выходить за края стенки. Рекомендуется сделать дополнительный брус там, где пилящий ролик идет через каретку.
На этапе тестирования каретки нужно убедиться, чтобы циркулярка свободно проходила через стены инструмента. Отверстие должно быть чуть шире пилы.

Полезные функции

Что еще будет полезно иметь под рукой мастеру:

Нож расклинивающий — сохраняет целостность диска, предотвращает его защемление.
Пылесборник для удаления опилок в ходе работы в специальный контейнер. Таким пылесосом очищается как сам участок среза, так и воздух в помещении. К пиле инструмент подключается через переходник.
Лифт-машина (или просто — лифтмаш) для подъема фрезера на нужную высоту.
Указка в корпусе пилы помогает совершать более точные пропилы.
Освещение: наличие подсветки у циркулярки позволяет использовать ее в любых помещениях, даже довольно темных.
Резиновые ручки, чтобы пилящий инструмент надежно сидел в руке.

Прежде чем начинать работать с изготовленной кареткой, необходимо ее протестировать

Циркулярный агрегат и салазка к нему могут быть разного внешнего вида и назначения. Конструкция шипорезной направляющей имеет сложную схему изготовления и доступна не каждому мастеру. Однако, описанная инструкция деревянной каретки понятна и может быть повторена довольно быстро и без специфических инструментов.

Направляющие с конфигурациями

Стандартные направляющие имеют дорожку, на которой установлены специальные каретки. Это дает возможность распределить нагрузку по всей длине дорожки – шарик прикрепляется к рельсовому движителю по дуге с высокой долей точности. Каретки с тяжелым весом не перестают двигаться прямолинейно. Имеют высокую долговечность с низким уровнем люфта.

Недостатки рельсов на шариках:

Места крепления должны быть прямолинейными и без всяких шероховатостей.
Трудный процесс монтирования на станок.

В открытой продаже имеется множество моделей кареток очень неоднозначных по грузоподъемности и натяжным элементам. По этой причине их производство не является домашним, в большей степени рыночная продукция высокого качества. Самые лучшие направляющие элементы выпускаются под брендом ТНК, а также Хивин.

Техника безопасности

Использование циркулярной пилы требует осторожности. Чтобы не допустить возникновения несчастных случаев во время эксплуатации электрического оборудования для распила древесины следует соблюдать основные правила безопасности:

перед подключением устройства к сети необходимо убедится, что оборудование отключено;
во время работы использовать защитные средства – перчатки, очки, одежду;
не допускать попадания на инструмент воды;
не использовать циркулярное устройство в местах с повышенным уровнем влажности;
перемещать или опускать на пол оборудование после отключения можно только при полностью остановленном диске;
не допускать перегрева двигателя;
исключить доступ к инструменту детей;
доски для распила не должны содержать посторонние предметы – болты или гвозди;
перед работой проверить надежность фиксации материала.

Грамотное использование циркулярной пилы позволит качественно выполнить точный распил любого количества досок. А соблюдение всех эксплуатационных требований позволит полностью обезопасить рабочий процесс.

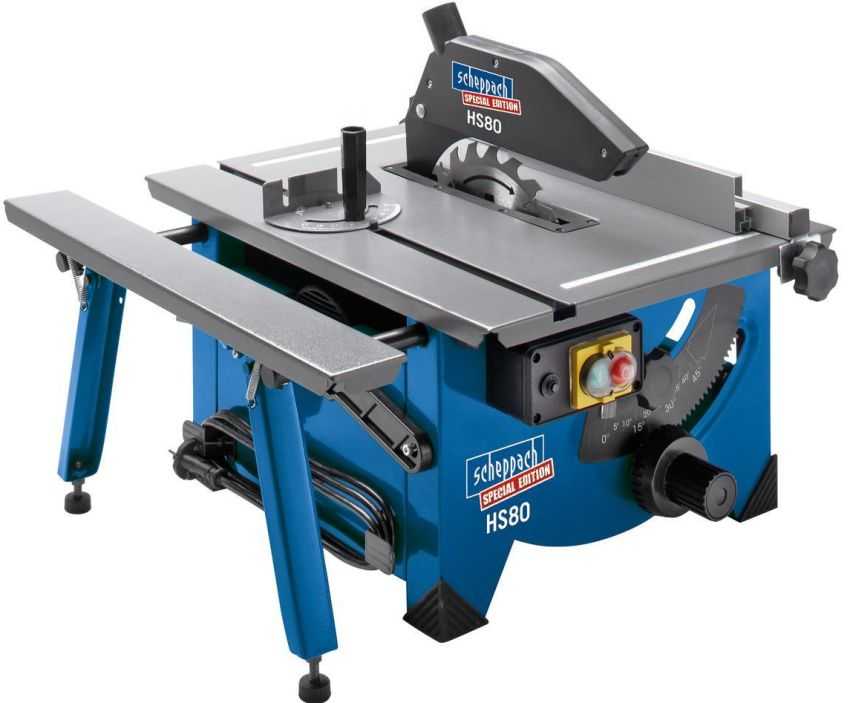

Сильные и слабые стороны электрических циркулярных пил

Электрическая циркулярная пила имеет отличительные преимущества перед другими вариантами инструмента. Устройство работает на высоких оборотах, что способствует значительной скорости вращения диска и выполнению качественного распила.

Конструкция станка позволяет устанавливать точные настройки обработки детали

Агрегат разработан таким образом, что его эксплуатация является безопасной. Распилочный диск для циркулярной пилы по дереву закрыт специальным защитным кожухом, в результате чего исключается вероятность пораниться об острые зубья ножа в нерабочем положении агрегата.

Благодаря стационарной станине, выполненной из прочного материала, обеспечивается устойчивость оборудования. Кроме того, снижается вибрация инструмента во время его работы, что способствует значительному повышению качества и точности обработки материала. Несмотря на габаритные размеры и массивность установки, циркулярная пила работает с невысоким уровнем шума, что способствует комфортной эксплуатации устройства. К тому же это создает возможность выполнения точной настройки инструмента.

На циркулярной пиле со столом можно обрабатывать заготовки длиной более 1 м. Такой инструмент также характеризуется широким диапазоном обрабатываемых материалов. Пила может справиться с древесиной, ДСП, ДВП, фанерой, пластиком и даже с изделиями из мягких сплавов. Для последнего типа материала понадобится использование соответствующего диска.

Циркулярная пила работает с невысоким уровнем шума

Главным недостатком стационарной циркулярной пилы является высокая стоимость инструмента, которая объясняется качественным исполнением конструкции и созданием условий для безопасного его использования.

Вопрос по длинным распилам

Создание приспособления для ручной циркулярной пилы, которое поможет делать длинные распилы, актуально для многих домашних мастеров. Оно замечательно упрощает работу.

Его сделать просто. Берется ДВП. Из этого материала выпиливается образец. Он идентичен расстоянию от крайней стороны основы инструмента до крайней части диска изнутри.

При резке нужно полагаться на длину основы инструмента.

Совмещается край образца с обозначением пропила на рабочей заготовке. Ко второй стороне прикладывается прямая деталь. Это направляющая. Она фиксируется струбциной.

На второй разметке эта операция дублируется, но с противоположной стороны заготовочного изделия.

Для создания шаблона оптимально применять фрезер или лобзик.

Из фанеры

Это один из простейших универсальных вариантов направляющей для ручной циркулярной пилы, сделанной своими руками, и потому он наиболее распространён в домашних мастерских. Рассмотрим подробно процесс его изготовления и принцип работы.

Необходимые материалы

Для изготовления такой шины понадобятся три отрезка фанеры толщиной 10 мм. Их длина должна быть одинаковой и обычно равняется длине верстака, на котором будут производить работы. Один из отрезков должен быть шириной 25-35 см (он будет служить основанием), ширина остальных двух будет определена во время изготовления шины. Также подготовьте саморезы по дереву размером 16 мм.

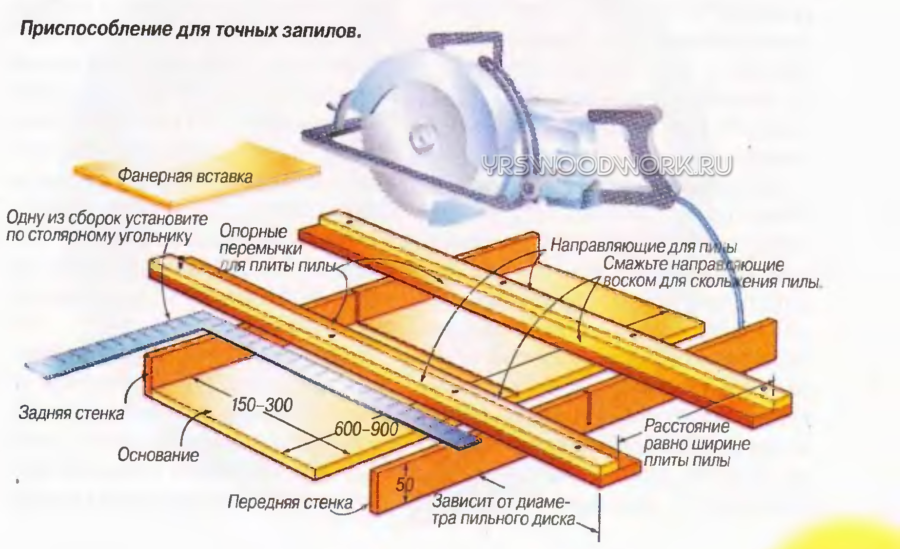

Чертеж с размерами:

Инструкция по изготовлению

При создании направляющей требуется очень точно соблюдать все размеры. Небольшие отклонения может привести к резкому ухудшению результата. При желании вместо фанеры можно использовать ламинат.

Фанерная направляющая шина изготавливается в несколько шагов:

измерьте расстояние от внутреннего края диска пилы до направляющего паза продольного реза, расположенного на опорной платформе инструмента.
Обрежьте одну из фанерных полос так, чтобы её ширина была на 0,2-0,5 мм меньше расстояния, полученного в п.1. Волокна верхнего слоя шпона на фанере должны быть направлены продольно.
С помощью саморезов прикрутите получившуюся полосу к широкому отрезку фанеры (основанию), точно совместив их торцы. Это будет рабочий край шины.
Штангенциркулем измерьте ширину направляющего паза продольного реза.
Прикрутите оставшуюся полосу фанеры к основанию параллельно первой полосе. Между ними должен остаться зазор, размер которого должен быть на 0,2-0,5 мм меньше ширины паза, измеренного в предыдущем пункте.
Чтобы не повредить распиливаемый материал, к готовой направляющей с нижней стороны приклеивается слой мягкой ткани.

Самодельная направляющая готова, осталось подготовить ручную пилу. Для этого отпилите узкую полосу толстой фанеры или другого достаточно прочного материала. Высота этой полоски должна быть на 8-9 мм больше глубины направляющего паза на подошве пилы. Ширина же соответствует ширине этого паза. Длина на несколько сантиметров больше длины подошвы.

Процесс производства стола

Из листа фанеры нужно вырезать столешницу требуемого размера. Разметку наносят на нижнюю область с применением металлической линейки и карандаша. Раскраивают фанеру лобзиком, края при необходимости фрезеруют. Если фанера не ламинированная, плоскость стола зачищаем шкуркой.
Перекладывают и с нижней части делают разметку для крепления циркулярки ручного типа. Для этого с прибора убираем диск и ставим его подошвой в необходимое место. Осуществляем отметки на столешнице и в основании под крепёж и отверстие для пильного диска. Просверливают отверстия под болты. Они будут скручиваться сверху под столешницу и внизу держаться гайками. Поэтому с края рабочей плоскости отверстия зенкуют, а шляпки болтов заравнивают, чтобы они не выступали.
В случае если намечается резка материала под разными углами, прорезь под пильчатый круг производится в форме опрокинутой трапеции. Для прямого пиления производится обыкновенный паз. Перед тем как обозначить прорезь и отверстия для крепежа, нужно приложить пилу, откорректировать отметки и только затем вырезать.
Нанесите карандашом зоны расположения рёбер жёсткости. Их делают из досок и устанавливают внизу в 8−9 см от кромки самой столешницы. Ножки стола нужно фиксировать к рёбрам. Ребра закрепляются саморезами с интервалами 15−25 см, в дополнение проклеиваются ПВА. Саморезы вкручиваются поверх, под столешницу, головки целиком утапливаются. Ребра между собою скрепляются саморезами.
Ножки делают из бруса либо доски, их протяжённость составит от 100 до 113 см. Значительную устойчивость придадут ножки, расходящиеся вниз. Их фиксируют на крупные болты, скрученные снаружи, внутри укрепляют гайками. Стяжки из бруса упрочат каркас.
Для того чтобы корректировать высоту стола, внизу прикрепляются гайки, в которые подвинчиваются болты М14. Теперь же можно снизу закрепить пилу, пропустив накопитель в подготовленную прорезь.
Прикрепляем на стол электророзетку, пускаем от неё электрический кабель и ставим выключатель. Питание к розетке будет передаваться от выключателя. От него протягиваем кабель к ближайшему источнику в мастерской. С поддержкой строительной стяжки фиксируем клавишу ВКЛ-ВЫКЛ на корпусе круговой пилы в утопленном состоянии.
Приступим к производству вспомогательных упоров. Для упора потребуется алюминиевая труба квадратного разреза № 30 и 2 винта с гайками-барашками. Отпиливаем кусочек трубы по протяжённости столешницы, в 3 см от края делаем отверстия под винты. С кусочков фанеры выпиливаются 2 прижима. Система готова.
Для обработки поперёк стола осуществляем салазки из фанеры. Их ровняем относительно кромок стола, придавливаем и продвигаем вдоль зубчатого круга. В участке прохода круга пропиливаем отверстие. Небольшие составляющие можно класть непосредственно внутрь салазок и распиливать. Отвод пыли будет из-под стола, но значительная часть ее при этом будет все же разлетаться вверх, поэтому хорошо дополнить приспособление верхним пылеотводом.

Работа на круговой пиле очень опасна, по этой причине необходимо побеспокоиться о защите пальцев. С куска дощечки либо мебельного щита вырежьте толкатель.

Дополнения к сделанной конструкции

Некоторые мастера, собирая стол для ручной циркулярной пилы согласно уникальным чертежам, целиком убирают заводской предохранительный кожух, а заводскую платформу замещают самодельной. В случае если не намечается распиловка под углом, можно убрать и все приспособления для регулирования наклона диска. Электропила закрепляется непосредственно на новом основании, что даёт возможность выиграть пару миллиметров глубины пропила.

Без внутреннего кожуха легче убирать диск, электропила не так будет забиваться стружкой при работе с влажными дощечками. Демонтаж потребует лишнего времени, однако сохраняется ресурс мотора, предупреждается перегруженность.

Монтаж дисковой пилы

Дело осталось за малым. Циркулярная электропила располагается внутри приготовленного отверстия. Подошва укрепляется на болты, а зубчатый накопитель должен свободно входить в гнездо.

Стол для круговой пилы практически готов. Теперь же его необходимо подвергнуть обработке защищающим от влажности материалом, затем покрыть лаком в несколько пластов (для минимизации скольжения).

Полученная система может быть дополнена чем-либо на усмотрение пользователя (предохранительный чехол, приспособление для регулирования наклона диска, каретка и прочие).

Направляющие с конфигурациями

Недостатки рельсов на шариках:

Места крепления должны быть прямолинейными и без всяких шероховатостей.
Трудный процесс монтирования на станок.

Как выбрать циркулярную пилу

Выбирать ручную дисковую пилу для домашних работ следует, опираясь на три критерия:

Безопасностьналичие прорезиненной ручки, защитного кожуха, блокировки шпинделя, поддержание постоянной частоты вращения и функция защиты от перегрузок.
Мощность и частота вращения пильного диска. От этих показателей зависит вариативность обрабатываемых материалов.
Функциональность. Возможность замены дисков различных диаметров, мобильность, удобство конструкции.

При выборе электропилы целесообразно изучить технические возможности каждой модели, определившись с объемом выполняемых действий и характеристикой материалов, обработка которых будет производиться.

Изготовление упора для циркулярной ножовки

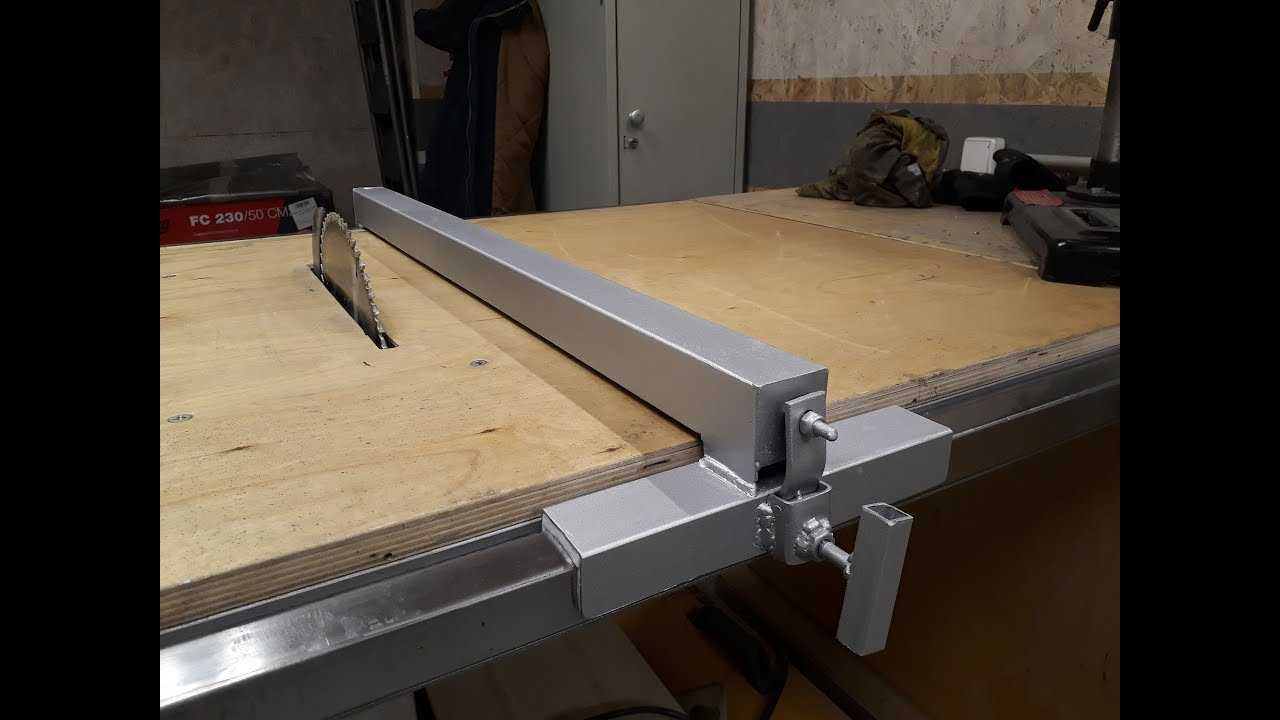

Упор для распила 2 видов: параллельный и угловой. Каждый вариант имеет свои особенности, о которых нужно знать перед изготовлением.

Угловой

Угловой упор для станка используется довольно часто. С его помощью распиловка досок проходят точно и быстро под прямым углом. Также он применяется для торцевания досок, из которых изготавливают упор. Приспособление для пиления под углом можно с легкостью сделать своими руками.

Взять для основания лист, изготовленный из фанеры. Его толщине не должна превышать 1 см.
Закрепить на основе направляющий брусок, высота которого составляет не более 2 см.
Внизу рекомендуется закрепить упор, находящийся перпендикулярно направляющей. Он должен быть сделан из такого же куска материала.
Отделить неиспользуемые части бруска. Промежуток от направляющей до пильного диска каждый раз рассчитывается в индивидуальном порядке, поэтому к обрабатываемому материалу ее рекомендуют крепить с угла струбцинами.
Применить крепежные устройства из деревянных шайб.
Осуществить прижим барашковой гайкой на винте.

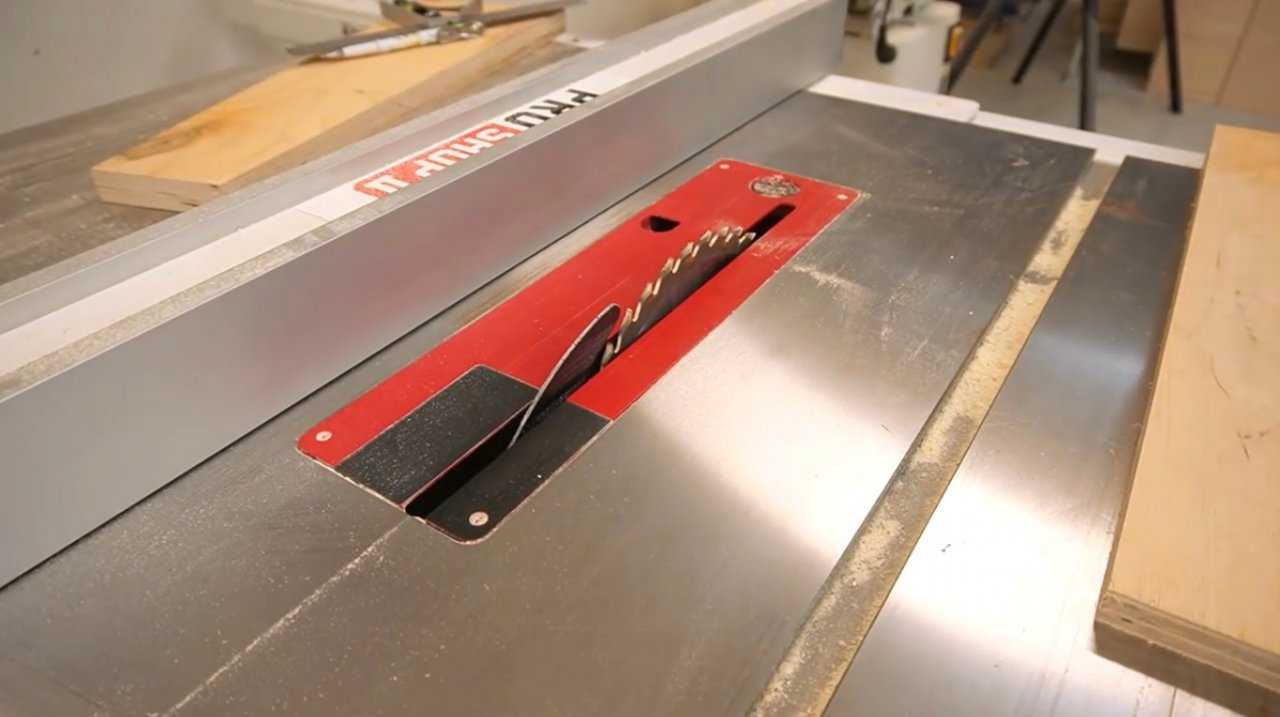

Параллельный

Осуществить параллельный упор для циркулярки своими руками можно следующим образом:

Просверлить 6 размеченных отверстий диаметром 0,8 см.
Обработать наждачной бумагой заусенцы, которые создаются от сверления.
Запрессовать в крайние отверстия каждой тройки по два штифта размером 0,8х1,8 см.
Положить полученную конструкцию на стол так, чтобы штифты вошли в пазы, предусмотренные для циркулярной пилы.
Вставить болты снизу рабочей поверхности в пазы и средние отверстия между ними. Резьбовая часть должна войти в отверстия рейки и прорезь стола.
Навинтить обычную гайку с каждой стороны поверх рейки.
Опустить обе гайки.
Переместить рейку до нужного расстояния от диска и зафиксировать ее гайками.

Устройство инструментов

На протяжении многих лет с момента изобретения циркулярной пилы конструкция этих инструментов принципиально не меняется. Известные бренды постоянно совершенствуют модели, повышая производительность, снижая вес изделий, добавляя вспомогательные полезные функции, но основными узлами инструментов по-прежнему остаются:

электродвигатель;
редуктор с корпусом;
платформа и направляющая;
защитный кожух.

Качество изготовления этих элементов определяет общее качество изделия.

Режущим элементом циркулярной пилы выступают пильные диски, но они являются не постоянными элементами конструкции, а расходными материалами.

пильный диск

Принцип действия дисковой пилы понятен из её устройства. Двигатель через редуктор вращает пильный диск, зубья которого разрезают материал. Простое строение можно считать достоинством таких инструментов – они надежны, их эффективность проверена и доказана многолетней практикой.
