Введение

Существует три основные разновидности столярных верстаков:

• Стационарный. Рабочий стол устанавливается в определённом месте, он интегрирован в интерьер мастерской и не предполагается его перемещение.

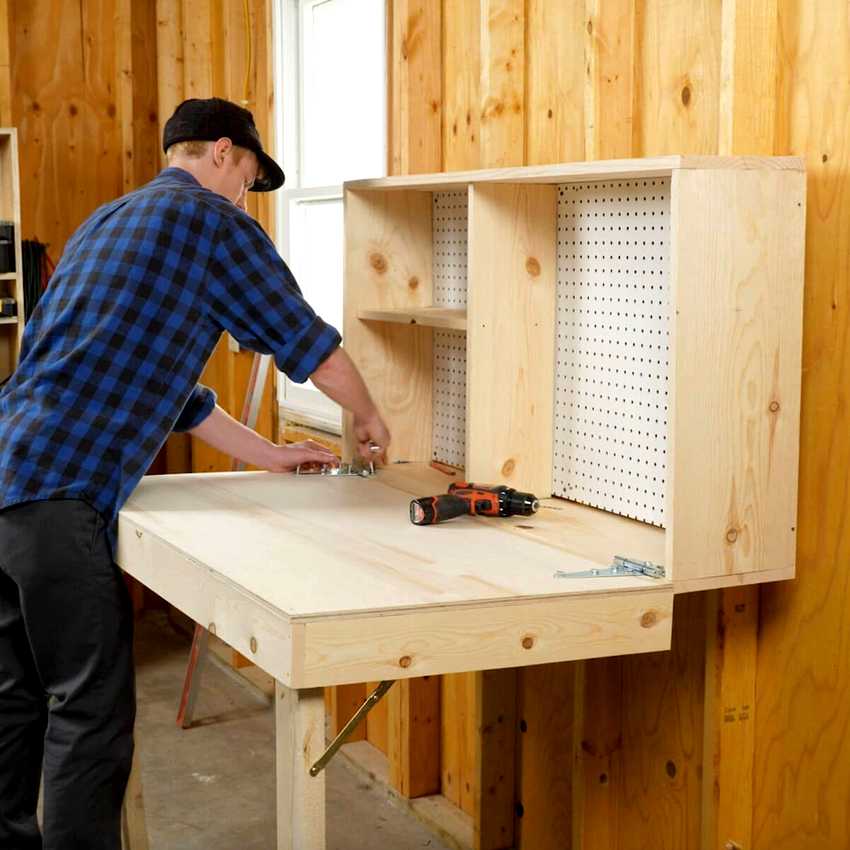

• Складной. Рабочий стол установлен в определенном месте в мастерской, но он имеет несколько вариантов положений и может быть легко трансформирован. Например, одно положение может быть рабочее, второе сложенное (убранное), либо верстак может трансформироваться для выполнения разных технологических операций.
• Мобильный. Проще говоря – это стол на колесиках. Он может быть легко перемещен в любое удобное место в мастерской. Как правило он же может быть и складным, то у него есть возможность трансформаций для изменения рабочих состояний.

Конструкция верстака из дерева, которая рассматривается в данной статье – это складной самодельный верстак.

Как сделать киянку своими руками — пошаговая схема

Шаг 1: Готовим ручку

Лучше всего взять для ручки твердую породу древесины, например, дуб или бук. Также подойдет береза или орех. Если есть возможность обточить ее на токарном станке, то сделайте это для получения удобной для руки круглой в сечении формы. К тому же, так вы сможете сделать выступ посредине ручку, чтобы для слоев кожи был упор. Если токарного станка нет, то для упора можно намотать несколько слоев веревки.

Шаг 2: Готовим кожу

Вам нужно нарезать из кожи много круглых отрезков одинакового размера. Для начала сделайте один макет и под него наметьте на куске материала нужное количество – в зависимости от размера самой рабочей части понадобится от 50 до 70 таких вот кружков. К тому же, играет роль толщина кожи – чем она больше, тем меньше слоев понадобится.

Шаг 3: Нанизываем слои

Проделайте в каждом слое отверстие, чтобы можно было нанизать кожу на ручку. Каждый слой соединяем с последующим столярным клеем ПВА, стараемся прижимать слои друг к другу как можно плотнее. Когда все слои будут нанизаны и смазаны клеем, зажмите инструмент в тисках или струбцинах до полного высыхания клея.

Шаг 4: Крепим шайбу

Чтобы в будущем кожаные слои не имели возможности слететь, с верхнего торца ручки нужно закрепить большую шайбу – металлическую или деревянную. Для этого просверливаем отверстие в самой ручке, прикладываем шайбу и вкручиваем плотно болт. Конечно, постарайтесь подобрать оптимальный размер для вашей ручки, чтобы она не растрескалась. Вот и все! Кожа не будет разлетаться на мелкие щепки в процессе работы, удары фактически вязнут в этом материале и не создают столько шума, сколько при работе обычным деревянным инструментом. Конечно, возиться с таким инструментом имеет смысл тогда, когда вы постоянно работаете со стамесками и уже сменили не один десяток киянок, а вот для нечастого использования вполне подойдет и обычная деревянная молоточковая киянка!

Инструменты и материалы, использованные в работе

Начну с того, что, по замыслу, размер верстака должен был составлять 2×0,65 см, а высота, для максимального удобства работы – 70 см. Последний параметр сугубо индивидуален и зависит лишь от роста того, кто будет за ним работать.

Для изготовления верстака были использованы материалы:

• профильная труба 40×20 мм и 20×20 мм;
• уголок 20×20 мм;
• фанера толщиной 12 мм;
• лист ОСБ (некоторые её называют ОСП или УСБ);
• древесно-стружечная плита (ДСП).

На весь материал я потратил около 2500 рублей (покупался он в январе 2019 года). Что касается инструмента, то здесь использовались:

• УШМ (болгарка), отрезной и лепестковый диски;
• сварочный аппарат;
• дрель, шуруповёрт;
• электрический лобзик;
• монтажный уголок, рулетка, карандаш.

Вот, собственно, и всё, что потребуется, помимо навыков сварочных работ.

Конструкция складного верстака

Складной универсальный верстак выполнен преимущественно из металла со столешницей из МДФ. Материал характеризуется влагоустойчивостью, что делает его оптимальным вариантом для оборудования рабочей поверхности.

Столы обладают нижеуказанными характеристиками:

• состоят из фиксированной и подвижной части;
• позиция подвижной части регулируется при помощи двух вращающихся рукояток;
• для закрепления обрабатываемых деталей при работе, устройства оснащены специальными отверстиями и фиксаторами;
• наличие защитного экрана;
• высоту и плоскость стола можно регулировать под нужные параметры.

Некоторые разборные модели оборудованы выдвижными частями, чтобы в случае потребности сделать стол больше.

Столярный верстак прекрасно подходит для обработки дерева. Металлические детали могут повредить поверхность, а стальная стружка забивается в щели и ее довольно тяжело достать. Исходя из этого, использовать их лучше только для деревянных изделий.

Переносные станции преимущественно используются на объектах или местах с дефицитом рабочего пространства. Внешне мобильные конструкции напоминают ящик с рабочей поверхностью и колесной базой.

Назначение

Верстак – рабочее место мастера, служащее для ремонта стройматериалов.

Верстаки для дома предназначены для столярных, слесарных и плотничьих работ.

Плотничий верстак представляет собой стол небольших размеров (1×6 м), который имеет упоры для обработки заготовок.

Плотничий верстак

Верстаки изготавливаются из дерева или металла.

Автомеханику предпочтительнее выбирать верстак, изготовленный из металла, а слесарю – из дерева.

Конструкции легко собираются и разбираются, поэтому практически не возникает трудностей при их транспортировке.

Металлический слесарный верстак

Использование конструкции довольно распространено в разных сферах деятельности. Верстаки получили широкое применение, как в помещениях подсобного типа, так и на масштабных производственных предприятиях.

Дополнительные приспособления, которыми можно оснастить верстак, обеспечивают удобство при обработке стройматериалов.

Верстак для дома интенсифицирует рабочий процесс

Именно поэтому при его изготовлении важно учитывать сферу производства и планировку помещения, в котором он будет располагаться

Компактный верстак для небольших помещений

Когда пространства недостаточно, чтобы установить верстак стандартных размеров, можно соорудить слесарный верстак, состоящий из одной тумбочки, и расположить его на лоджии.

Как правильно эксплуатировать верстак

Металлический верстак не требует особого ухода. Срок его эксплуатации практически неограничен. Достаточно соблюдать следующие правила:

1. После работы все инструменты должны быть убраны на свои места.
2. Стружки сметают в совок веником, после чего столешницу протирают ветошью.
3. Пятна масла и краски вытирают ветошью, смоченной бензином.
4. Столешницу, ножки и ящики периодически окрашивают: это необходимо для защиты от коррозии (особенно, если эксплуатация производится в помещении с повышенной влажностью).
5. По окончании работы все электроинструменты и приборы отключают от сети.

Пользуясь изложенными в статье рекомендациями, любой мастер может выбрать подходящую специальную мебель в мастерскую или изготовить ее самостоятельно, сэкономив не малые средства. В завершение – видеосюжет о том, каким должен быть удобный слесарный металлический верстак.

Каркас столярного верстака

Возьмите ровные сосновые доски без крупных сучков сечением 50х150 мм. Сырой пиломатериал просушите: чем ниже влажность досок, тем меньше вероятность коробления конструкции. Рассматриваемый столярный верстак рассчитан на комфортную работу мастера ростом 170–180 см. Чтобы изменить высоту конструкции, сделайте ножки выше или ниже.

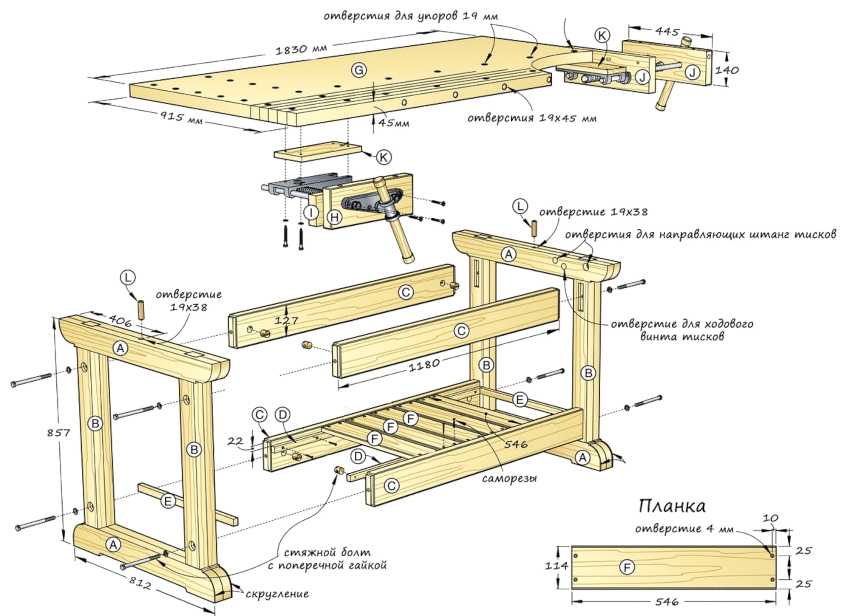

Чертеж столярного верстака (вид спереди).

Чертеж верстака (вид сбоку).

Таблица 1 — список деталей каркаса

№	Наименование	Чистовые размеры, мм	Материал	Количество
толщина	ширина	длина
A	Деталь ножки	46	70	820	сосна	4
B	Нижняя проставка	46	70	100	сосна	4
C	Верхняя проставка	46	70	680	сосна	4
D	Поперечная проножка	46	70	366	сосна	2
E	Поперечина крышки	46	70	458	сосна	2
F	Продольная проножка	46	70	1400	сосна	2
G	Продольная царга	46	70	1308	сосна	2
H	Нижняя полка	16	504	1258	ДСП, МДФ	1
I	Проставка столешницы	50	50	366	сосна	2

Все элементы основания столярного верстака парные, поэтому размечайте на доске шириной 150 мм сразу две детали одинаковой длины.

Напилите все деревянные заготовки по длине за исключением проставок: короткие сподручнее нарезать уже строганными, а длинные следует отпилить позднее «по месту».

Замерьте ширину доски, отнимите толщину диска вашей циркулярной пилы и разделите результат пополам. Выставьте на мерной шкале высчитанный размер и убедитесь в перпендикулярном положении пильного диска. Распустите доски точно посередине.

Схема раскроя доски.

Острогайте детали и обработайте их наждачной бумагой средней зернистости.

Напилите нижние проставки и отшлифуйте торцы. Очистив поверхности от пыли, нанесите клей на малую проножку и на конец ножки.

Сожмите детали струбциной, вытрите выдавившийся клей и просверлите отверстия сверлом с зенковкой.

Скрепите заготовки шурупами 6,0х70. Подготовьте остальные ножки каркаса столярного верстака.

Снимите фаску на нижних торцах, чтобы снизить вероятность раскола древесины при подвижках верстака.

Подготовьте к склейке узлы соединения ножек с продольными проножками. Скрепите детали шурупами, выставив прямой угол.

Прикрутите все четыре ножки на свои места.

Разместите на полу половинки каркаса и продольные царги, отмерьте длину верхних проставок.

Напилите детали и закрепите на клей и шурупы.

Соберите на ровной поверхности верхнюю раму столярного верстака. Скрепляйте бруски столярным клеем и шурупами 6,0х80 мм, высверливая под них направляющие отверстия.

Соберите нижнюю обвязку верстака, использую для удобства струбцины и вспомогательные дощечки.

Положите на место верхнюю раму и выровняйте всю конструкцию. Соедините части каркаса шурупами.

Вырежьте из листового материала толщиной 16 мм нижнюю полку и закрепите её на брусках

Используемый материал

Чтобы сделать верстак в гараж своими руками используются два материала: дерево и металл. Разница между этими конструкциями будет заключаться в надежности и устойчивости к различным силовым и механическим воздействиям. В этом отношении верстак из металла будет значительно выигрывать у деревянного. Существуют и другие моменты, о которых следует упомянуть:

Металлическую конструкцию сложно сделать своими руками, потому что потребуется проведение сварочных работ, а также необходимо иметь навыки работы с металлом. Обрабатывать железную заготовку также довольно нелегко. Поэтому, чтобы изготовить рабочий стол такого типа своими руками, понадобится специальное оборудование и специфические знания. Совсем другое дело – дерево. Чтобы сделать для гаража деревянный верстак своими руками, необходим будет только стандартный набор домашнего инструмента – болгарка, отвертка, электрический лобзик, молоток и т. д

Можно даже воспользоваться только ручной ножовкой, но работа в этом случае немного усложнится

Если взять во внимание эксплуатационные и технические аспекты рабочего стола, изготовленного из того или иного материала, то здесь необходимо выделить большой вес металлического изделия и довольно небольшую прочность деревянного верстака. Идеальным вариантом было бы совмещение двух этих материалов в одном изделии, например, верстак сделать из древесины, а его столешницу накрыть тонким слоем железа

В этом случае даже использование тисков и других подобных приспособлений не сможет причинить ему вреда.

Таким образом, комбинирование материалов является идеальным решением для изготовления верстака в гараж своими руками. Однако, если рабочий стол будет использоваться не слишком часто, а время от времени, то лучше всего обойтись полностью деревянной конструкцией.

Подготовительные работы

При оборудовании гаража своими руками очень важно правильно выбрать место, где будет установлен верстак. Лучшим вариантом будет считаться часть гаража, где имеется хорошее освещение и оборудованы электрические розетки. Необходимо учитывать и такой момент, как направление естественного освещения

Свет должен падать с левой стороны или прямо. В этом случае рабочая поверхность будет всегда освещена

Необходимо учитывать и такой момент, как направление естественного освещения. Свет должен падать с левой стороны или прямо. В этом случае рабочая поверхность будет всегда освещена.

Длина столешницы должна быть такой, чтобы на ней с легкостью размещались инструменты и крупные детали, которые требуются для работы. Ширина ее не должна быть больше 50 – 60 см. Это позволяет дотягиваться без труда до противоположного края. Одна сторона может быть оборудована для работы с электрическим режущим инструментом: циркулярной пилой, лобзиком и т. п. С этой целью закрепляют дощечку таким образом, чтобы она выступала за край верстака на 200 – 300 мм.

Также перед тем как сделать верстак в гараже своими руками, необходимо уточнить еще один параметр – его высоту. От того, насколько правильно она будет определена, зависит удобство осуществления работ. Чтобы определить высоту, необходимо встать прямо, согнуть в локтях руки и мысленно облокотиться на воображаемый стол. Расстояние между полом и согнутыми руками будет являться идеальной высотой для будущей конструкции.

Необходимые инструменты и материалы

Чтобы сделать верстак в гараж, потребуются следующие инструменты:

• болгарка, имеющей шлифовальный диск и круг для резки металла;
• уровень;
• шуруповерт;
• дрель;
• сварочный аппарат и электроды;
• рулетка;
• электролобзик для раскроя фанеры.

Материалы:

• уголок толщиной 4 мм;
• стальная полоса толщиной 4 мм;
• стальной лист, необходимый для изготовления держателей для ящиков толщиной 2 мм;
• фанера для изготовления задних, боковых стенок стола и ящиков толщиной 15 мм;
• шурупы;
• анкерные болты;
• труба квадратная толщиной 2 мм;
• стальной лист, который будет использоваться для столешницы, толщиной 2 мм;
• деревянные доски для столешницы толщиной 50 мм;
• направляющие для ящиков стола;
• саморезы по металлу;
• краска по металлу и дереву.

Конструкция, изготовленная из этих материалов, будет надежной и очень прочной. Доски будут использоваться для ниш и полок, а стальные полосы понадобятся, чтобы создать бортики на поверхности стола.

Столешница верстака для столярных работ

Используйте для крышки верстака листы МДФ, ДСП или фанеры толщиной 16–20 мм. Склейте плиты в два слоя и получите столешницу толщиной в 32–40 мм.

Чертеж и устройство крышки верстака: 1 – кромочные планки (береза, клен); 2 – рабочая поверхность (твердая ДВП); 3 – несущая плита (ДСП, фанера или МДФ).

Для столешницы можно взять листы ДСП, оставшиеся от ненужной мебели. Например, подойдут стенки платяного шкафа. Возьмите их за основу и добавьте мелкие куски так, чтобы крышка столярного верстака получилась размерами 670х1940 мм.

Размещайте узкие плиты ближе к задней стенке и к центру верстака. Крупные листы располагайте в верхнем слое столешницы. Склейте раскроенные заготовки.

Скрепите листы саморезами, заглубляя их в раззенкованные отверстия. Обрежьте кромки ручной циркулярной пилой на расстоянии 20 мм от края.

Выровняйте столешницу относительно каркаса и закрепите шурупами.

Острогайте рейки для кромочных накладок. Отпилите скосы в 45° и нарежьте планки по длине. Положите на крышку верстака кусок ДВП, добавьте сверху ровную панель и скрепите всё это струбцинами.

Так проще крепить накладки. Выровняйте концы по краям столешницы и прижмите рейку к панели – верхняя плоскость встанет заподлицо с крышкой верстака. Придерживая планку одной рукой, высверлите направляющие отверстия и закрепить детали шурупами.

Переставьте приспособление на другую сторону и установите остальные накладки. Обработайте планки шлифмашиной.

Просверлите в углу плиты отверстие, позволяющее легко вытолкнуть ДВП из углубления при его замене.

Очистите поверхности от пыли и покройте деревянные части каркаса морилкой. Уложите ДВП в углубление крышки. Если вы используете куски материала, то зафиксируйте их с помощью двухстороннего скотча. Установите на верстаке столярные тиски.

Как сделать верстак из металла

Схема верстака из металла.

Этот вид оборудования делают на металлическом каркасе. Чтобы его собрать, надо хорошо владеть инструментом и запастись большим терпением. Это так называемый слесарный верстак, который позволит работать с деталями из разных материалов. Для него также подойдут все рекомендации, которые были указаны выше.

Стол имеет прочный каркас из металла и крышку с бортами с 3 сторон. Столешница выполнена из фанеры или МДФ и дополнительно покрывается металлическим листом. Она не должна иметь острых выступов. Стол снабжен ящиками с направляющими. Они нужны для хранения инструментов и крупных деталей.

Делаем раму из уголков (сталь), которые нарезают с помощью болгарки. Они должны быть толщиной 2,5-3 см и иметь размеры 30 Х 45 или 44 Х 45 мм. Для крепления столешницы к каркасу понадобится металлическая полоса. Полотно крышки стола можно сделать из досок толщиной до 60 мм и шириной 12-15 см.

Схема зажима верстака.

Их покупают на строительном рынке. Для описываемой конструкции их толщина равна 2 мм. Изготовление верстака проводится по следующей технологии:

1. Нарезают из угольников детали каркаса стола и соединяют их сваркой. Конструкцию укрепляют дополнительными ребрами жесткости, которые закрепляются на высоте 10 см от пола и на такую же величину от плоскости столешницы.
2. Приваривают к ножкам квадратные пластины из металла для устойчивости будущего верстака.
3. Из уголков 5 Х 5 см делается каркас под крышку верстака – он должен на 20 см превышать по длине собранную ранее раму с ножками.
4. Затем присоединяют к заготовке столешницы полосы и уголки, которые можно применить для установки защитного экрана.
5. Сверлят в них отверстия дрелью – туда затем будут привинчены доски столешницы. Для этого используются шурупы с потайной шайбой.
6. Собирают из досок плоскость стола.
7. Оббивают их оцинкованными листами металла по отверстиям, которые сверлят заранее.
8. Если планируется сделать полки или ящики, то для них надо будет приварить дополнительные полосы.
9. Ящики можно сварить по нужным размерам самому или купить готовые – главное, чтобы они были установлены на направляющие и имели стопор для предотвращения выпадения.
10. Устанавливают на готовый стол тиски и для устранения коррозии, грунтуют всю его поверхность и затем окрашивают.

Для применения готового верстака из металла надо учесть несколько рекомендаций:

• всегда выполняйте требования правил техники безопасности для обеспечения защиты от травм и сохранения верстака в исправности;
• никогда не пытайтесь обрабатывать крупные металлические детали на столярном верстаке;
• используйте при обработке деталей тиски и не делайте этого, удерживая изделие в руках;
• используйте при работе весь спектр предназначенных для обработки металла специальных приспособлений, так как вес деталей может быть более 300 кг;
• желательно сделать верстак с тумбочкой, а сбоку стола прикрепить карман, куда можно будет собирать мусор;
• всегда тщательно прибирайте рабочее место после окончания обработки изделия и выключайте электроприборы, это делайте и перед началом работы.

Учтя все эти советы, можно приступать к работе на самодельном металлическом верстаке.

Слесарный стол для гаража

Чертежи стола для гаража

Для того чтобы правильно сделать каркас конструкции, необходимо предварительно обзавестись чертежом или планом стола. С помощью четкой модели Вы сможете правильно представлять готовый результат и выполнять все работы шаг за шагом. Если Вам нужна не только столярка в гараже, но еще и место для обработки стальных предметов, тогда можете идти по следующему плану:

• Для придания каркасу жесткости необходимо использовать железный уголок (толщина уголка 5 мм, а ребро должно быть не менее 35 мм),
• В виде столешницы можно использовать 2-ух мм лист из стали,
• Металлический лист выпрямляем и закрепляем либо на 50-ти мм доске либо привариваем к каркасу из уголка,
• Для выдвижных полок нет необходимости применять толстые доски – подойдет и простая фанера,
• В виде уголков для выдвижных ящиков можно применить уголок в 3 мм,
• Если Вам не нужен переносной или складной стол в гараж, тогда можно сделать стационарный каркас, закрепленный анкерными болтами,
• По контуру металлическую столешницу привариваем к уголку и зачищаем капли до гладкости.

Слесарный стол в гараж своими руками

Металлический стол для гаража является универсальным вариантом для любого помещения. Изготавливая деревянный рабочий стол для гаража своими руками, Вы сможете создать удобное место для обработки любых изделий. Рядом с таким верстаком также необходимо изготовить своими руками стул в гараж.

Настольные верстаки и верстачки-тиски

Данный вариант компактен, мобилен и обладает малым весом, а соответственно идеален для работы практически за любым столом. Верстак может крепиться для большей устойчивости обычными струбцинами. Заводского изготовления:

И самодельные настольные верстаки:

Настольный верстак еропейского типа:

Такой верстак можно установить или встроить даже в подоконник:

Вариантов настольных верстаков-тисков много как по материлам, так и по конструктивному исполнению:

Технологию самостоятельного изготовления такого верстака Вы можете посмотреть в видеоролике:

А так может выглядеть настольный верстак для ювелирных работ с подставкой для работы ручным лобзиком:

Еще один вариант серийного портативного верстака европейского типа:

и его самодельные аналоги:

С тисками из трубных струбцин и винтовыми деревянными тисками:

Удлиненные версии настольного верстака:

Вариант настольного верстака, представляющего собой готовую столешницу, это уже полшага до полноценного стационарного верстака:

Азиатская техника столярных работ отличается тем, что все работы ведутся сидя на полу, земле или низких скамеечках.

Поэтому, и верстаки у них не настольного, а напольного исполнения. По нашему — это по сути дела верстачная доска.

В нашем ассортименте Вы также сможете выбрать такого типа верстаки:

В этом компактом изделии Festool совместил и мини верстак и ящик для хранения. Причем работать удобно не только с прямоугольными элементами, но и с круглыми за счет имеющегося в верхней поверхости тругольного паза.

Последнее время в интернете появилось не мало его самодельных копий:

Ударная отвёртка из стартера

Бывают ситуации, когда открутить заржавевший болт или винт обычным инструментом невозможно. Ударная отвёртка с этим делом отлично справляется. Инструмент изготавливают своими руками из деталей автомобильного стартёра:

1. Из корпуса стартёра извлекают вал и втулку.
2. Часть вала срезают, оставляя стержень со шлицами.
3. На втулку одевают отрезок трубы, подходящего размера.
4. К концу трубы приваривают обрезок болта равного диаметра.
5. Конец вала обтачивают в форме четырёхгранника, на который одевают головки нужного размера. Для винтов в головку вставляют биту.

При ударе молотком по головке болта, вал скользит скошенными шлицами внутри втулки, совершая вращательное движение. Чем сильней удар, тем с большим усилием проворачивается вал.

Создание деревянного верстака в гараже своими руками: чертежи и технология

Не обладая достаточными навыками и знаниями, лучше отдать предпочтение деревянному верстаку. Работать с брусом гораздо легче, чем собирать тяжелую металлическую конструкцию из стального уголка с помощью сварки. В этом случае можно ограничиться элементарным лобзиком и дрелью.

Перед тем как самостоятельно сделать верстак из дерева, следует изготовить все необходимые для его сборки детали

Перед тем как оборудовать верстак в гараже под инструменты, нужно определиться не только с его размерами, но и с размещением. Желательно для обустройства рабочего места выбрать участок гаража, где имеется доступ к розеткам, а также хороший уровень освещения. Удобнее всего работать, когда естественный свет падает слева либо непосредственно перед мастером.

Верстак и само оборудование требуется размещать так, чтобы в процессе работы не требовалось выгонять машину из гаража. При этом конструкция не должна препятствовать свободному въезду автомобиля или блокировать дверь.

Перед тем как сделать верстак своими руками из дерева, нужно изготовить все необходимые для его сборки детали. Идеальным инструментом для распиловки является циркулярная пила стационарного типа. В крайнем случае можно воспользоваться ее ручным вариантом. Краевая часть материала обрезается с помощью электрического лобзика.

В качестве материала подойдет брус. Желательно брать сосну или дуб. Именно эти породы древесины обладают высокой прочностью. Размер пиломатериалов зависит от конструкции самого верстака и его особенностей. Брус длиной 15 м считается оптимальным вариантом для большинства столов. Сечение подбирается с учетом предполагаемых нагрузок. Для сборки столешницы можно взять обрезную доску. Для этого подойдет материал толщиной примерно 2-3 см.

Чтобы сделать верстак максимально функциональным, между двумя тумбами под столешницей можно установить дополнительную полку. Для ее создания потребуются три фанерных листа толщиной 0,6-0,8 см и размером 60х200 см. В качестве крепежных элементов подойдут саморезы, предназначенные для работы с деревом. Некоторые компоненты стола придется фиксировать с помощью стальных уголков.

Как сделать верстак в гараже своими руками: распил материала и процесс сборки

С учетом размеров, которые прописаны в чертежах, изготавливается каркасная часть стола. Для этого деревянный брус распиливается на несколько частей так, чтобы получились следующие детали:

• стойки для ножек (4 шт.);
• поперечные распорки (5 шт.);
• горизонтальные балки (4 шт.).

Если размер выбранного верстака не превышает 2 м, то для работы можно использовать брус сечением 7 см. Вертикальные стойки нужно распилить так, чтобы в результате получилась пара деталей размером 90 см и два элемента величиной 150 см каждый. Разница в размере обусловлена необходимостью установки экрана для инструмента, который будет фиксироваться на опорах.

После изготовления каркасной части верстака, из досок и листа фанеры выполняется сборка рабочей поверхности

Горизонтальные балки выступают в роли соединительных элементов между ножками стола. Опорные стойки в нижней части крепятся с помощью деталей длиной 150 см. Чтобы зафиксировать столешницу, потребуется брус длиной 2 м. Из оставшегося материала изготавливаются распорки размером 60 см. После этого все компоненты стола соединяются с помощью саморезов и стальных уголков.

Когда каркасная часть готова, выполняется сборка рабочей поверхности из досок и листа фанеры. Полученное полотно подгоняется под размеры верстака, выравнивается и обрабатывается столярным клеем. После полного высыхания оно крепко фиксируется на каркасе саморезами.

Основные виды

Несущая конструкция верстака должна выдерживать большие весовые нагрузки

Основным элементом верстака является несущая конструкция, выполненная в виде рамы. Она обеспечивает жёсткость и прочность, принимает на себя все нагрузки и одновременно служит каркасом для тумб и выдвижных ящиков.

Рабочая поверхность (столешница) является отдельным элементом, прикреплённым к раме после сборки. Материалом для рамы могут служить:

• Металлические элементы — уголок, трубы круглого или прямоугольного сечения, сочетание разных видов;
• Деревянный брус.

Использование металлических деталей требует производства сварных работ или резьбовых соединений. Древесина проще и легче в обработке, но прочность её намного ниже, что требует использования достаточно толстых опорных брусков. Нередко раму собирают из сочетания тех и других элементов. Обычно это вызвано нехваткой материалов — используется то, что имеется в наличии и позволяет сэкономить деньги и время.

Для столешницы можно использовать:

• Листовые материалы — ДСП, фанера, ОСБ, МДФ и т.д. Но стоит учесть, что они недостаточно прочны и требуют установки в 2 слоя, что увеличивает расход материалов;
• Настил из досок. Рекомендуется использовать материал толщиной от 30 мм с оструганной поверхностью. Доски не выдерживают серьёзных механических нагрузок, ударов, неустойчивы к воздействию высоких температур. При этом они удобны для надёжной фиксации каких-либо приспособлений, которые можно прости прибить гвоздями или шурупами, чтобы впоследствии их извлечь и освободить закреплённый предмет. Настил имеет щели, опасные при работах с мелкими деталями, которые способны упасть и затеряться;
• Листовой металл. Полученная поверхность не имеет щелей, что позволяет работать с мелкими деталями. Столешница прочная, надёжная и способна выдерживать значительные нагрузки. Недостатком является склонность к коррозии и способность проводить электроток, в некоторых ситуациях опасная для работающего человека.

Кроме того, существуют различные варианты формы верстака:

• Прямой;
• Угловой;
• С дополнительными элементами — стеллажами, верхним ярусом и т.д.

Угловой верстак

Существует различия и по типу функционала:

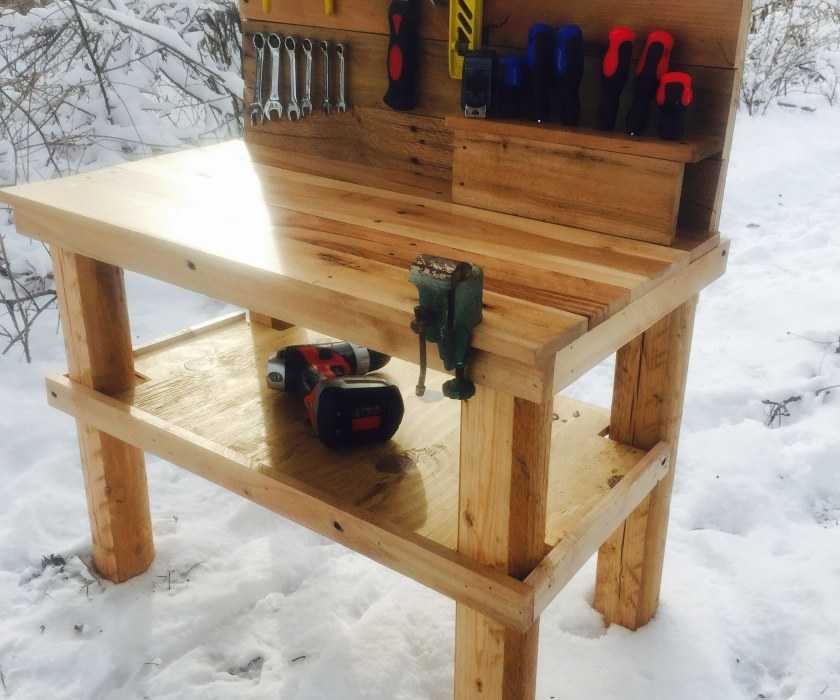

Столярный верстак. Обычно делается из дерева, используется для обработки деревянных деталей. Имеет определённые размеры и оборудуется деревянными тисками.

Столярный верстак

Слесарный верстак. Собирается из металла и используется для работ с металлическими деталями.

Слесарный верстак

Выбор наиболее подходящего варианта обусловлен предпочтениями владельца, наличием навыков выполнения тех или иных работ, свободным местом в гараже и прочими обстоятельствами.

Наиболее распространённым вариантом конструкции является металлический верстак с рамой из металлической трубы прямоугольного сечения, установленный вдоль длинной или короткой стены (иногда собирают угловой вариант, размещённый вдоль обеих стен),

Назначение верстаков в мастерской

Различают столярные и слесарные верстаки, которые можно построить своими руками. Они могут быть предназначены для следующих видов работ:

1. Резка и обработка древесины, ДСП, фанеры.
2. Шлифовка поверхностей.
3. Столярные работы с инструментарием.
4. Ремонтные работы для починки бытовых приборов, аксессуаров, старой мебели, автомобиля. Для обтачивания и доработки мелких деталей используются тиски на столешнице.

Также качественно выполненный своими руками столярный верстак может использоваться для работы с химическими составами, агрессивными декорирующими растворами (лаки, краски, морилка).

Верстак своими руками: как подбирать необходимые материалы

Купите хорошие материалы для верстака, если вы хотите получить профессиональный результат. Мы рекомендуем покупать 4×4 доски для каркаса и 2×6 доски для укрепления. Убедитесь, что доски находятся в отличном состоянии

Обратите внимание на возможные недостатки, такие как:

• неровности;
• гниль;
• трещины;
• сколы.

Определите объем необходимых материалов, с самого начала, иначе вы  потратите деньги и время.

Отмеряйте пиломатериалы несколько раз, прежде чем распилить, в противном случае они не подойдут друг другу при сборке каркаса. Используйте уровень с отвесом по бокам скамьи, для того, чтобы убедиться, что вы получите скамейку с симметричными сторонами.

Если конструкция более сложная

При изготовлении составного столярного верстака своими руками чертежи потребуются обязательно, хотя сама процедура изготовления во многом схожа с вышеописанной. Главные различия связаны с использованием болтовых соединений вместо саморезных шурупов и монтажом ящиков для инструмента в подверстачном пространстве.

Когда монтаж вертикальных опор завершен, их соединяют между собой горизонтальными перемычками. Предварительно в каждой перемычке с помощью стамески и молотка выдалбливаются пазы под гайку с шайбой (можно использовать специальные мебельные болты с С-образными гайками). Выставив брус-перемычку на необходимую высоту, в вертикальной опоре и горизонтальном бруске просверливается сквозное отверстие, в которое вставляется длинный болт. Со стороны подготовленного паза на болт «наживляется» гайка с шайбой и тщательно затягивается по резьбе.

Горизонтальных перемычек для каркаса разборного верстака потребуется по две со всех четырех сторон. Кроме того, необходимо установить 1-2 перемычки в середине столешницы, непосредственно под ней. К этим дополнительным перемычкам на небольшие саморезы крепятся горизонтальные рейки, по которым будут скользить выдвижные ящики для инструмента. Сами ящики изготавливаются «по месту», то есть в зависимости от размеров монтажного просвета между перемычками.

Рабочая крышка разборного верстака тоже крепится на болтах. В верней части вертикальных опор с помощью стамески выдалбливается монтажное углубление, в крышке сверлятся отверстия под болты. Т.к. необходима ровная рабочая поверхность, головки болтов «утапливаются» в крышке благодаря высверливанию их посадочных мест сверлами соответствующего диаметра.

Видео: как сделать самостоятельно фрезерный стол

Неоспоримое преимущество разборного верстака заключается не только в легкой замене деталей и самой столешницы. Как известно, под нагрузкой от строгания, сверления, при другой механической обработке самый прочный верстак расшатывается. Гораздо надежнее и проще заново затянуть крепежные болты, чем загонять в древесину новые гвозди или шурупы – так что разборные модели служат гораздо дольше сколоченных аналогов.

Видео: складной стол-верстак

Конструкция столярного верстака будет зависеть от ваших потребностей. Для того чтобы изготовить его своими руками, достаточно минимальных знаний и умений.
