Роликовый нож для листового металла своими руками

Сабельные ножницы

Разновидностью ножниц для металла, работающими по принципу гильотины, является станок, в котором верхний нож движется не по направляющим, а по дуге, вокруг поворотной оси, на которой закреплен один из концов ножа. По своей конструкции он напоминает фоторезак, который когда-то использовался для обрезки фотографий.

Второй конец ножа соединен непосредственно с рукояткой рычага. Нож действует на лист металла не одновременно по всему резу, а постепенно, что позволяет раскраивать металл значительной толщины при не слишком большом усилии. Регулируя зазор между ножами можно добиться довольно приличных результатов по точности реза и отсутствию боковых деформаций в рабочей зоне.

Как правило, верхний нож ставиться на подшипник и силы трения не увеличивают усилия оператора, необходимого для резки.

Как ровно разрезать толстый листовой металл

Для резки толстого листового металла желательно пользоваться болгаркой мощностью более 1 кВт. В этом случае разрезать изделие при помощи УШМ нужно по направлению вперед от его края. Сначала на листе необходимо прочертить линию, по которой будет осуществляться рез. Затем вдоль начерченной линии нужно положить стальной уголок либо ровный деревянный брус. При помощи струбцин уголок (брус), плотно приживается к поверхности листа.

Затем вдоль уголка, строго по начерченной линии необходимо пройтись УШМ и сделать небольшую канавку, глубина которой составляет около 1-2 мм. После выполнения этой процедуры уголок можно демонтировать и начать обычную резку металла.

Проделанная на его поверхности, по размеченной линии, канавка не позволит пильному диску отойти с заранее заданной траектории, благодаря чему получаются идеально ровные края на местах реза.

Важно! При работе с УШМ необходимо соблюдать правила техники безопасности и пользоваться средствами индивидуальной защиты. Также во время проведения работ, необходимо учитывать направление вращения круга болгарки, а также его размер

Нельзя на небольшие УШМ (125 мм), ставить большие диски (от 150 мм и более), предварительно демонтировав для этого защитный кожух

Также во время проведения работ, необходимо учитывать направление вращения круга болгарки, а также его размер. Нельзя на небольшие УШМ (125 мм), ставить большие диски (от 150 мм и более), предварительно демонтировав для этого защитный кожух.

Чем дрель удобнее других инструментов по резке металла?

Дрель — инструмент, который имеется в арсенале каждого мастера. Однако для резки металла ее используют достаточно редко. Но насадки, вариаций которых становится все больше, позволяют использовать инструмент и для этих целей.

Виды насадок на дрели

Верхняя режущая часть насадки передвигается вверх-вниз, разрезая таким образом металл и толкая его частички в прорезь

Таблица 1. Вид металла и средняя толщина листа для резки.

Вид металла	Допустимая толщина, мм
Алюминий	2
Латунь	1,5
Оцинкованный металлопрокат	1,5
Медный лист	1,5
Железо	1,5
Нержавеющая сталь	0,8

Насадки используются для электрических и для пневматических моделей инструмента.

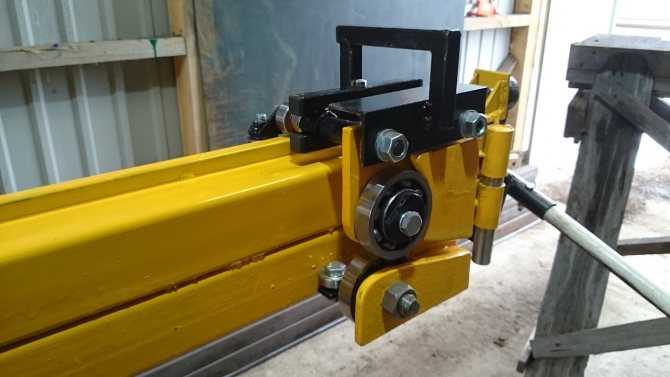

Роликовые ножницы и особенности резки листового металла

В металлообрабатывающей промышленности для обработки листового материала используются роликовые ножницы или ножи. Ножами этот инструмент называют по причине того, что его работа основывается на применении двух режущих дисков. Процесс резания основывается на том, что ролики вдавливаются в листовой материал с двух сторон — сверху и снизу. При этом происходит его разрезание без применения каких-либо острых ножей. Роль режущих и острых ножей играют ролики, которые соприкасаются стенками друг к другу с двух сторон.

Ролики не только режут листовой материал, но еще и облегчают процесс перемещения инструмента по поверхности листа. Это означает, что резать роликовым ножом не только удобно, но еще и эффективно. Если сравнить работу устройства с ручными ножницами, то следует отметить такие достоинства:

Скорость — разрезать лист стали роликовыми ножницами можно за считанные секунды, а использование ножниц требует много времени, которое зависит от длины разрезаемого материала
Качество реза — роликовый нож режет не только быстро, но еще и высококачественно. При этом отсутствуют сколы, искривления, изгибы и т.п. в месте получения реза
Физическая усталость — резание ручными ножницами требует прикладывания физических усилий, в то время как применение роликового инструмента исключает такую потребность. Для разрезания необходимо только перемещать ножницы роликовые по направляющим, выполняя тем самым разрезание листа стали

Роликовые ножницы классифицируют по типам ножей на три вида:

Они располагаются параллельно. Самая популярная разновидность режущего инструмента, который предназначен исключительно для раскроя материала на полосы, то есть резка выполняется в прямолинейном направлении
Имеют один наклон. Они предназначаются для нарезания не только ровных полос листового материала, но еще и для вырезания заготовок круглого и кольцевого типа
С несколькими наклонами. Такие роликовые устройства предназначаются непосредственно для нарезания разной формы заготовок — кольцевые, круглые, криволинейные и т.п.

После разрезания край материала не нуждается в дополнительной обработке, так как он получается ровным, без сколов и задиров.

Оборудование для кислородной резки

Поскольку для работы часто используют ацетилен, то в качестве оборудования для кислородной резки нередко берут установки для ацетиленовой сварки. Вместо сварочных горелок там применяются газовые резаки. Наиболее распространенный вариант — резак инжекторного типа.

По своей конструкции резаки существенно отличаются от горелок. Они имеют дополнительные трубки, через которые подается режущий кислород, и наконечники с мелкими отверстиями для смеси газов. Центральное отверстие предусмотрено для подачи режущего кислорода.

Рисунок 4 — Схема установки для кислородной резки

Принцип работы машины для кислородной резки:

заготовка располагается горизонтально, вентили резака закрыты;
открывается кислородный вентиль, а после — вентиль горючего газа;
смесь воспламеняется и регулируется по мощности;
металл нагревается по площади реза;
открывается вентиль с режущим кислородом, активирующим горение при достижении разогретого металла;
в процессе появляются окислы, они удаляются струей кислорода;
при окончании работы сначала закрывают вентиль режущего кислорода, потом горючего газа, в завершении — горелки.

Основной инструмент комплекта кислородной резки — резак. Существуют классификации этих элементов:

по виду горючего газа (резаки для жидких горючих смесей, ацетилена, газов-заменителей);
степени автоматизации (ручные, машинные);
назначению (специальные и универсальные);
смешиванию газов (безинжекторные и инжекторные);
мощности пламени (большая, средняя, малая).

Инструкция по изготовлению

Продающиеся в магазине фабричные модели резаков, даже в стандартной комплектации, обойдутся в большую сумму. Цена предложенных на рынке моделей стартует от 20000 руб. Такие условия не выгодны в приобретении инструмента для домашнего использования или в небольшую мастерскую, да и использоваться он будет крайне редко.

Для начала конструируется основное тело инструмента, которое каждый подбирает под себя. Изготавливается главный атрибут станка – роликовый нож для листового металла. Материал из которого будет изготовлена деталь напрямую воздействует на долговечность и производительность агрегата. Как упоминалось выше характеристики прочности должны быть значительно выше аналогичных характеристик нарезаемого им материала. В ином случае минимальной проблемой станет низкокачественный рез, вынуждающий мастера чистить и обрабатывать кромки каждой нарезанной заготовки.

Своими руками, роликовые ножницы по металлу, в большинстве своем, изготавливаются из подшипников. Заточка торцов детали формирует режущие поверхности. Главный ролик, подключенный к приводу, крепится непосредственно на ручку. Нижний же устанавливается на неподвижную нижнюю часть станка. При наличии навыков обработки железных сплавов изготовление подобного устройства займет максимум чуть более недели, включая настройку агрегата.

Дисковые отрезные аппараты

На практике мастера изготавливают станки трех разновидностей: ленточные, маятниковые, дисковые. Первый тип сложнее всего изготовить в рамках домашней мастерской. Оптимальным вариантом считается станок для резки металла дискового типа.

Ленточнопильный станок

В состав таких агрегатов входят:

отрезной диск;
маятник;
рабочий стол;
электрический двигатель;
механизм привода.

Для стандартной мастерской достаточная мощность используемого двигателя — 1,5 кВт. Мощность электродвигателя зависит от типа используемого металла. Если при работе используется металл с тонкими стенками, то мощности 1,5 кВт для такого двигателя будет достаточно. Для проведения частых работ по резке труб из профиля понадобится агрегат мощностью 3 кВт.

Важным показателем двигателя является количество оборотов, которые он совершает в процессе нарезания металлической детали. Рекомендуемое число оборотов составляет не меньше 3000 в минуту. При низких оборотах электродвигателя отрезной диск не в состоянии работать оптимально.

Особое внимание необходимо уделять диаметру используемого круга. Мастера советуют выбирать круги диаметром 300-350 мм при мощности электродвигателя 2 кВт

При указанных параметрах рекомендуемое количество оборотов двигателя составляет 3000-4400 оборотов в минуту. При увеличении показателя круг разрушается, а при низких оборотах он быстро перегревается и стирается.

Характеристики ножниц

Целевое назначение роликовых ножей заключается в порезке стального листа толщиной до 1 мм. Они необходимы на участке по выпуску коробов вентиляции, при работе с кровельным металлом, при строительстве забора и обустройстве кровли.

Механизм используется для получения полуфабрикатов под последующую гибку профилей различного назначения. Оборудование устанавливают в автомастерских по ремонту кузова автомобилей. Во вспомогательных производствах готовят заготовки для сборки стеллажей и шкафов.

Ножницы с роликами с успехом заменят ручной вариант или гильотину благодаря ряду преимуществ:

Компактные габариты и небольшой вес.
Простое устройство.
Удобны в использовании.
Просто настраиваются.
Подходят для работы с листами из разного материала: алюминия, меди, жести, стали, кровельного железа.

Обработанное изделие получается с чистым резом при отсутствии заусенцев и загибов. Листовой вид металла резать подобным приспособлением легко.

Какие еще типы станков можно сделать?

Прежде, чем создавать свой токарного станка по дереву своими руками следует изучить те его разновидности, которые изобрели множество заинтересованных людей. Среди станков как самодельных, так и заводских выделяют следующие типы.

Токарно-фрезерный

Подобный станок является уже мощной модификацией предыдущих вариантов станков. Чаще всего токарно-фрезерный станок оснащен ЧПУ, потому что крайне сложно вручную управлять фрезером с высокой точностью. Однако подобный станок имеет право на существование и широко применяется в бытовых нуждах. Его конструкция состоит из:

Станины.
Электродвигателя для вращения передней бабки.
Ручной фрезер, поставленный на направляющие, которое обеспечивают его движение вдоль оси вращения заготовки.

С копиром

Токарно-копировальный станок необходим при создании большого количества одинаковых изделий, чаще всего можно услышать о посуде и балясинах для лестниц.

Есть несколько вариантов изготовления копировального токарного станка: с фрезером, с циркулярной пилой и со стамеской. Все эти способы подразумевают использование лекала. Лекало – это профиль будущего изделия, который вырезается из фанеры небольшой толщины.

Вдоль токарного станка крепится поручень во всю длину заготовки. За токарным станком монтируется лекало. На поручне крепится фреза или резец, движения которого регулируются благодаря упору, идущему от резца, фрезы или пила к лекалу.

Таким образом, во время вращения бруска, режущий инструмент полностью с достаточной точностью повторяет силуэт профиля из фанеры.

Мини

Для многих бытовых нужд необязательно создавать агрегат внушительных размеров, способный вращать бревно радиусом 300 мм. Бывает достаточно станка с крайне простой конструкцией, в которой двигателем может выступать привод от старого магнитофона, питающегося через блок питания. Для станины подобного станка можно использовать доску 150*20 и длинной, которая зависит только от нужд умельца.

Для такого мини-станка ременная передача будет лишней, поэтому чаще всего передняя бабка крепится прямо на вал двигателя. А в качестве планшайбы служит головка от дрели или самодельный патрон с тремя зажимными винтами.

Задняя бабка изготавливается из бруска, в центре которого точно по высоте оси мотора сверлится отверстие для вала, в роли которого может выступать дюбель-гвоздь. Если обеспечить станок блоком питания с регулировкой выходного напряжения, можно получить агрегат регулятором оборотов.

Из электродрели, видео

Электродрель можно найти практически в каждом дому. Плюсом станка с приводом от электродрели служит отсутствие необходимости покупать отдельный двигатель. Конструкция с приводом от дрели варьируется от самой элементарной, где дрель прикрепляется зажимами к столу.

Напротив, монтируется задняя бабка с помощью пары уголков и гвоздя или заточенного винта, до более совершенной, в которой дрель служит источником вращающей силы, но не участвует непосредственно в процессе вращения заготовки. Второй способ бережет мотор от перегрева и срыва при перегрузках.

На видео можете посмотреть, как сделать токарный станок по дереву своими руками из дрели.

Из мотора стиральной машины

Представляет собой стандартную схему токарного станка с двигателем, прямой или ременной передачей, станиной и двумя бабками.

При устройстве токарного станка из мотора стиральной машины необходимо помнить, что двигатель бытового прибора разработан для циркуляции с несбалансированной нагрузкой, однако это не значит, что от задней бабки можно отказаться. Ее наличие обязательно особенно при работе с длинной и тяжелой заготовкой. Устройство подобного токарного станка просто реализовать в домашних условиях. Для этого необходимо:

Сварить или скрутить болтами две трубы из стали, на одном конце закрепить двигатель от бытовой техники. Между трубами закрепить брусок с возможностью передвигать его вдоль станины, на нем будет крепится уголок подручника. На противоположной стороне обустраивается задняя бабка в соответствии с инструкциями, изложенными выше.

Приспособление для заточки ножей

Без ножа на кухне не обходится ни один дом. Правильную заточку без специальных приспособлений сделать довольно сложно: необходимо соблюсти нужный угол и добиться идеальной остроты лезвия.

Вариант домашнего устройства для заточки лезвий

Для каждого ножика необходимо соблюдать определенный угол заточки:

Бритва и скальпель требуют угол в 10-15⁰.
Ножик для нарезания хлебобулочных изделий – 15-20⁰.
Классические многофункциональные ножи – 25-30⁰.
На охоту и в поход берут прибор с углом лезвия от 25 до 30⁰.
Если хотите нарезать твердые материалы, то сделайте заточку под углом в 30-40⁰.

Таким способом можно регулировать угол заточки

Чтобы обеспечить нужный угол, стоит купить или сделать приспособление для заточки. Например, можно собрать точило из двигателей от стиральных машин своими руками.

Если будете пользоваться заточкой не каждый день, то достаточно 1000 оборотов в минуту для качественного результата и длительного срока эксплуатации приспособления.

Для сборки такого станка пригодится мотор от «стиралки» мощностью в 200 Вт. Полностью для создания точило из двигателя от стиральной машины приготовьте:

сам мотор;
металл для кожуха с толщиной от 2 до 2,5 мм;
трубочка для фланца;
камень для заточки;
гайки;
пусковой механизм;
кабель для подключения к электросети;
уголок из металла или брус из дерева для станины.

Существуют несложные заточные станки своими руками без двигателей. Например, можно сделать приспособление из брусков. Для этого приготовьте два абразивных бруска одинакового размера и камень для заточки.

Легкий вариант точила от «самоделкиных»

Ход работы по созданию такого простого приспособления будет следующим:

Отшлифуйте бруски из дерева наждачной бумагой, убрав заусенцы. Сделайте разметку в зависимости от нужного угла.

Материалы для работы

К прочерченной линии прикрепите камень для придания лезвию остроты. Для этого приложите его к бруску и отметьте его ширину. Затем, на разметках сделайте пропилы, глубиной до 1,5 см.
В полученные выемки закрепляете абразивные бруски, чтобы пазы совпадали. Потом, устанавливаете камень для заточки, закручивая его на болты.

Вариант готового точила

Способов изготовления домашнего точила для ножей много. Вбирайте подходящий и пробуйте создать удобный и полезный инструмент для дома.

Приспособление для заточки сверла по металлу

Самостоятельно делают не только точило для лезвий, но и станок для заточки сверл по металлу. Вот несколько чертежей, полезных для работы:

Удобный вариант для повседневного использования

Развернутый чертеж

Готовый домашний станок

Другой удобный вариант

Можно ли использовать электрический лобзик для резки профлиста?

Да, это один из наиболее популярных вариантов, особенно электролобзик с лазерным указателем — этим инструментом можно быстро резать лист, не сбиваясь с разметки.

В каких случаях используют?

Когда нужно получить фигурный или прямой срез на одном или нескольких листах профнастила высотой до 21 мм. Чтобы разрезать пачку листов, этот инструмент не используют — лобзик может выйти из строя.

Электрический лобзик часто используют для резки профлиста, потому что:

Он есть практически у всех, его не нужно дополнительно приобретать.
Им легко работать, для этого не требуются особые навыки.
С помощью электролобзика можно пилить профнастил под любым углом.

Этот инструмент подходит только для профлиста высотой до 21 мм (не выше С-21). Если вы выбрали материал с более высокими гофрами, электролобзик лучше не использовать: он будет рвать металл. Также у него не хватит длины лезвия для резки профнастила с высокими волнами. На функциональности инструмента работа с таким материалом тоже скажется не лучшим образом — он может сломаться.

При работе электролозбиком есть вероятность перегрева металла. Чтобы избежать этого, следуйте нашим советам:

Контролируйте мощность лобзика. Включать инструмент на полную мощность не нужно, иначе вы рискуете перегреть металл и выжечь полимерное и цинковое покрытие.
Периодически капайте на лезвие масло (подходит любое). Это поможет уменьшить трение, а значит, металл будет меньше нагреваться.

Внимание: в процессе резки профлиста электролобзиком образуется мелкая металлическая стружка. Её нужно оперативно удалить с помощью мягкой ткани (не используйте для этого абразивную щётку! Вы можете повредить полимерное покрытие)

В противном случае оставшиеся на поверхности кусочки металла могут начать ржаветь и распространять коррозию вокруг себя.

Суппорт

Суппорт – это очень важная составляющая всего аппарата. Поэтому если мужчина даже захочет сделать суппорт токарного станка по металлу своими руками, он должен подойти к этой работе максимально собранно. От этого элемента зависит финальное качество всей будущей детали.

И если мужчина не хочет впустую тратить силы, время и другие ресурсы, он изначально позаботится о качественном исполнении данного предмета. Сам суппорт состоит из таких элементов как:

Каретка
Ходовой вал
Салазки
Поворотный узел
Продольные направляющие;
Держатель;
Винты (2-4 штуки);
Рукоятки с винтовым приводом и ещё одна специальная рукоятка
Маховик

Суппорт – это деталь, которая крайне быстро приходит в негодность. Это связано с тем, что он подвержен постоянной вибрации, что приводит к расшатыванию соединительных деталей (что, в конце концов, приводит к тому, что вырезаемые детали получаются не такими хорошими и надёжными).

Инструменты, материалы и чертежи

Изготовление настольного токарного станка и его сборку выгоднее всего проводить с использованием серьезного оборудования. Доступ к фрезерному и сверлильному оборудованию позволяет избежать некоторых проблем. Если такого доступа нет, то остается использовать то, что есть под рукой. Не только токарные станки, но и другие сложные самоделки, изготавливаются с помощью ограниченного набора слесарного инструмента и электродрели. Конечно, ко всему этому должны быть приложены «прямые» руки.
Материалы для будущей конструкции выбирают из того, что есть под рукой, стараясь ограничить финансовые затраты. Востребованными окажутся металлический профиль для станины, детали из листового металла, узлы крепления подшипников шпинделя и ходовых винтов, крепежные изделия. Приобрести потребуется рельсовые направляющие, приводные винты, преобразователь частоты. Благо, сегодня существует множество фирм, предлагающих их поставку.

Возможных вариантов, как сделать мини токарный станок, существует множество. Для выбора конкретного решения следует четко определить, для чего будет использоваться станок, какие заготовки на нем будут точиться. Обработка стали требует иного подхода к проектированию, чем для мягкого исходного сырья. В техническое задание включаются габариты конечного изделия, максимальные параметры обрабатываемых заготовок, доступные ресурсы, способы транспортировки станка и иные необходимые пожелания. Проанализировав все пожелания, выполняют чертежи самодельного токарного станка.

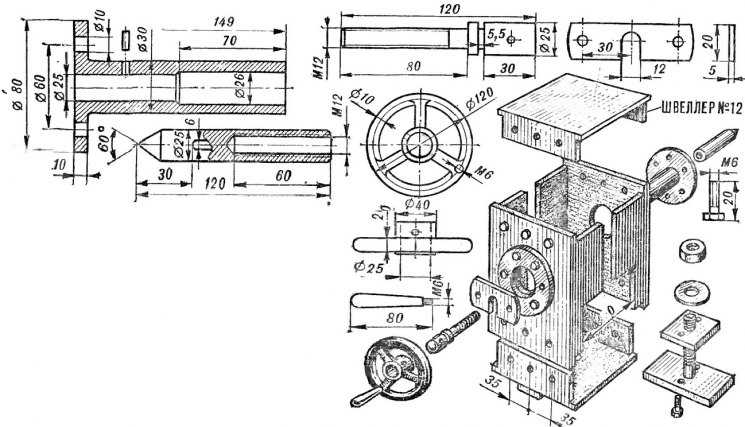

Чертеж для сборки станка

Необходимая детализация разрабатывается под имеющиеся комплектующие и возможности. Если этот этап кажется затруднительным, готовые чертежи на токарные станки находятся в свободном доступе.

Резка газовым резаком

Технология подразумевает воздействие на материал направленной струёй горящего газа. Из-за низкой стоимости оборудования именно эту методика представляет интерес для тех, кого интересует, чем лучше резать металл в домашних условиях или на небольших предприятиях. Практически отсутствуют ограничения по толщине обрабатываемых заготовок. Однако имеются существенные недостатки:

Низкое качество реза, требующее дополнительной обработки деталей.
Большая зона нагрева, способствующая возникновению деформаций.
Повышенный расход материала.
Необходимость тщательного соблюдения техники безопасности. К работе опускаются только специалисты, прошедшие соответствующую подготовку и знающих, как правильно резать металл газовым резаком.

Всё это ограничивает применение методики.

Порядок действий при самостоятельном изготовлении станка

Любой станок, с помощью которого имеется возможность нарезать металл, собирается по схеме:

подготовка защитных кожухов, предназначенных для установки на приводной ремень;
установка мотора с применением приводного ремня в качестве соединительной детали между двигателем и валом;
изготовление вала для закрепления на нем шкива и отрезного диска (узел собирается и монтируется на маятнике, в качестве которого выступает верхняя часть конструкции);
изготовление вала для крепления на нем маятника;
изготовление станочной рамы, на которой предполагается крепить металл для обработки и уловитель искр;
маятник фиксируется на раме;
монтируется электропроводка;
аппарат запускается в тестовом режиме для проверки качества сборки.

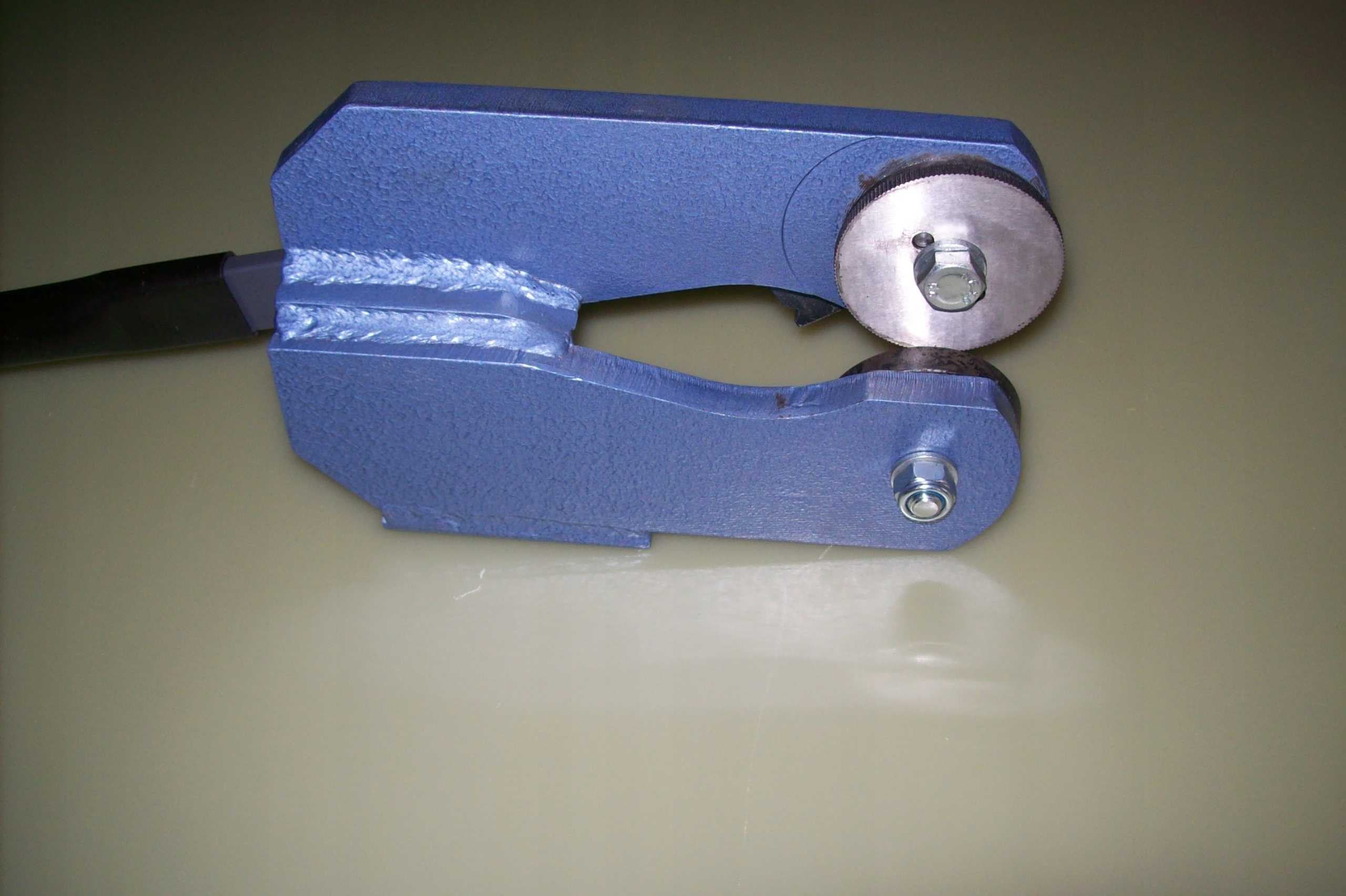

Самодельные роликовые ножи

При всех своих несомненных преимуществах, даже наиболее простая модель роликового ножа имеет вполне приличную стоимость. Этим и обусловлена нецелесообразность его приобретения для проведения разовых работ или же периодического задействования. Впрочем, оптимальное с финансовой точки зрения решение всё же существует – роликовый нож вполне можно изготовить своими руками в домашних условиях.

Конструкция подобного приспособления может быть самой разной. Наиболее распространённые вариации представлены ниже (фото, фото 2). Но в любом случае, основная часть остаётся неизменной – режущий нож. Изготавливать его следует из максимально прочного и надёжного стального сплава, прочностные показатели которого в обязательном порядке должны превосходить аналогичные параметры у разрезаемого материала. При несоблюдении этого условия качество реза будет невысоким, что потребует дополнительной обработки обрезанных кромок.

Практика показывает, что рабочий ресурс ножей фабричного производства составляет порядка 25 км листовой стали, при условии, что толщина её составляет 0,5 мм. При большей толщине ресурс соответственно будет ниже. Впрочем, инструмент можно без проблем заточить и продолжить его эффективное функционирование.

Если же говорить о ресурсе самодельных ножей, то он находится в прямой зависимости от того материала, из которого выполнены режущие части агрегата.

Особенности изготовления инструмента самостоятельно

Если устали резать листовой металл ножницами или болгаркой, то отличной альтернативой на замену этих инструментов является роликовый нож. К числу достоинств этого устройства можно отметить бесшумность работы, а также отсутствие энергопотребления. Кроме того, имея такое устройство в домашнем арсенале, можно даже зарабатывать, когда соседям понадобится раскроить листовой материал из металла.

Покупка инструмента оправдана только в одном случае, когда необходимо выполнять работы в большом количестве. И даже в этом случае можно сделать устройство своими руками, чтобы пользоваться им в профессиональных целях. Конструкций рассматриваемых устройств бывает много, поэтому сделать устройство самостоятельно вовсе не трудно, если понимать принцип работы устройства.

При изготовлении самодельного инструмента надо учитывать следующие свойства:

Режущие ножи — их должно быть два, которые располагаются один сверху, а второй снизу. Ножи должны быть изготовлены из качественного сплава, который имеет прочность выше, чем разрезаемые материалы. В качестве ножей используют подшипники, которые полностью удовлетворяют описанным требованиям
Основание — одновременно выступает в качестве поверхности, на которой располагается лист стали, а также направляющим для перемещения роликовых ножниц при резке листа или нарезании полосок
Корпус приспособления — для изготовления обычно используется стальной уголок толщиной 3 мм и размером стенок 40-60 мм
Вспомогательные инструменты — они предназначены для закрепления листового материала к поверхности стола во время его разрезания

Это интересно!Ресурс работы самодельных роликовых ножей достаточно высокий, и практически равен показателям заводских моделей. Срок службы заводских устройств составляет не менее 25 км, но при условии, если толщина разрезаемой стали не превышает 0,5 мм. Чем толще сталь, тем меньше срок службы инструмента. На срок службы самодельного устройства влияет такой показатель, как качество его изготовления. Причем касается это даже качества подшипников, поэтому если беретесь за дело, то для этого понадобится соответствующий подход.

Характеристики ножниц

Ножницы с роликами с успехом заменят ручной вариант или гильотину благодаря ряду преимуществ:

Компактные габариты и небольшой вес.
Простое устройство.
Удобны в использовании.
Просто настраиваются.
Подходят для работы с листами из разного материала: алюминия, меди, жести, стали, кровельного железа.

Советы по изготовлению простейшего станка

Сегодня не представляет сложности найти чертежи и фото токарных станков, по которым можно самостоятельно изготовить такое оборудование. Более того, несложно найти различные видео, демонстрирующие процесс их изготовления. Это может быть мини-станок с ЧПУ или очень простое устройство, которое, тем не менее, даст вам возможность оперативно и с минимальными трудозатратами изготавливать изделия из металла различной конфигурации.

Стойки простейшего токарного станка по металлу можно изготовить из древесины. Их необходимо будет надежно закрепить на станине агрегата при помощи болтовых соединений. Саму станину, если есть возможность, лучше изготовить из металлических уголков или швеллера, что обеспечит ей высокую надежность, но если их нет под рукой, можно также подобрать толстые деревянные бруски.

В качестве узла на таком станке, на котором будет фиксироваться и перемещаться режущий инструмент, выступит подручник, изготавливаемый из двух деревянных дощечек, соединенных под углом 90 градусов. На поверхности дощечки, где будет размещаться инструмент, необходимо зафиксировать лист металла, который защитит древесину от деформирования и обеспечит точное расположение резца по отношению к обрабатываемой детали. В опорной поверхности горизонтальной дощечки, перемещаемой по станине агрегата, необходимо сделать прорезь, за счет которой такое перемещение будет достаточно точным.

Для изготовления передней и задней бабки вашего самодельного токарного станка, необходимо будет подобрать металлические цилиндры соответствующего размера, которые размещают в подшипниковых узлах, установленных в деревянные стойки. Вращение, совершаемое обрабатываемой деталью, будет передаваться ей через передний центр, соединенный ременной передачей с электродвигателем. Таким образом, заготовка, надежно зафиксированная между передним и задним центром, обрабатывается при помощи резца, установленного в подручнике оборудования.

Еще один вариант самодельного станка (нажмите для увеличения)

Общий вид

Передняя бабка

Суппорт и патрон

Не должно возникнуть никаких проблем и с поиском электродвигателя, которым следует оснастить токарный мини-станок. Даже если вам не удалось найти двигатель требуемой мощности (500–1000 Вт — для обработки мелких деталей, 1500–2000 Вт — для крупногабаритных заготовок), то вполне подойдет бывший до этого в употреблении агрегат, ранее установленный на бытовой швейной машинке. Кроме того, в качестве привода для компактных токарных станков допустимо применять электродрели или шлифовальные машины.

Гидроабразивная резка металла

Способ, при котором на материал воздействуют подаваемой на большой скорости и под высоким давлением струёй жидкости (воды), содержащей частички абразива (песка). Среди достоинств технологии:

Точность и качество реза.
Отсутствие тепловых нагрузок на обрабатываемый материал.
Малое количество отходов.
Отсутствие вредных веществ, выбрасываемых в атмосферу.
Возможность изготовления деталей сложной конфигурации.

К недостаткам метода принято относить:

Ограниченный ресурс режущей головки, быстро разрушающейся под воздействием абразива.
Вероятность образования очагов коррозии на деталях.
Снижение скорости раскроя при обработке листового материала малой толщины.

Тем не менее, данная технология – хороший выбор для предприятий, где режут металл в закрытых помещениях.
