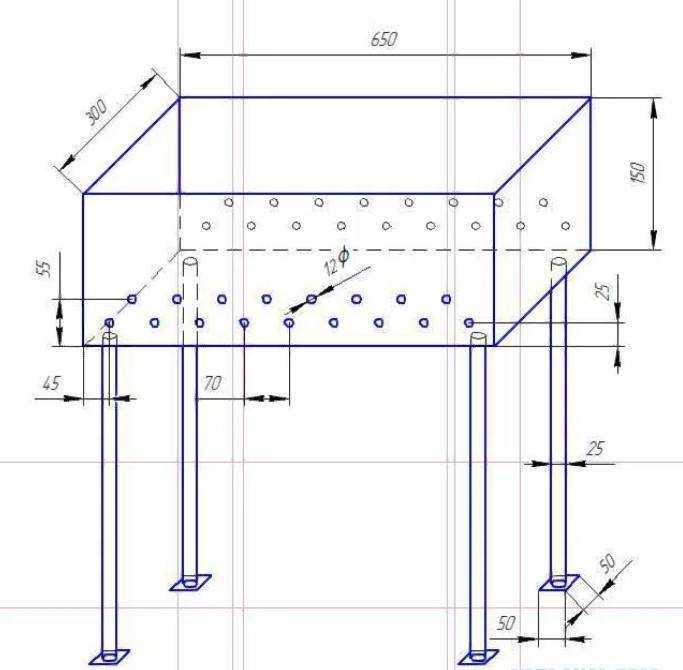

Чертеж мангала - из металла - своими руками

Как сделать разборный походный мангал из металла своими руками

Чтобы изготовить самодельный мангал из металла разборный компактный, необходимо изучить чертеж выбранной конструкции. Простой очаг состоит из двух боковых стенок, двух торцевых и днища.

На лист металла наносят разметку. Вырезают детали строго в соответствии с чертежом.
С шагом 5 см высверливают отверстия в шахматном порядке в два ряда для лучшей тяги на боковинах
Тщательно изучают чертеж и наносят разметку для вырезания пазов.
Пазы делают при помощи болгарки и диска по металлу
Детали тщательно шлифуют, чтобы не оставалось заусенцев. Элементы примеряют друг к другу. При необходимости подтачивают или вырезают глубже паз.
После подгонки деталей изделие собирают и обжигают на костре
При желании готовый мангал окрашивают огнестойкой краской.
После полного высыхания краски (не менее 24 часов) производят тестирование конструкции

Мангал разборный изготовлен своими руками из нержавейки 3 мм. В некоторых вариантах моделей дно устанавливают не в пазы, а на загибы, изготовленные на боковых стенках. Но для этого требуется специальный станок.

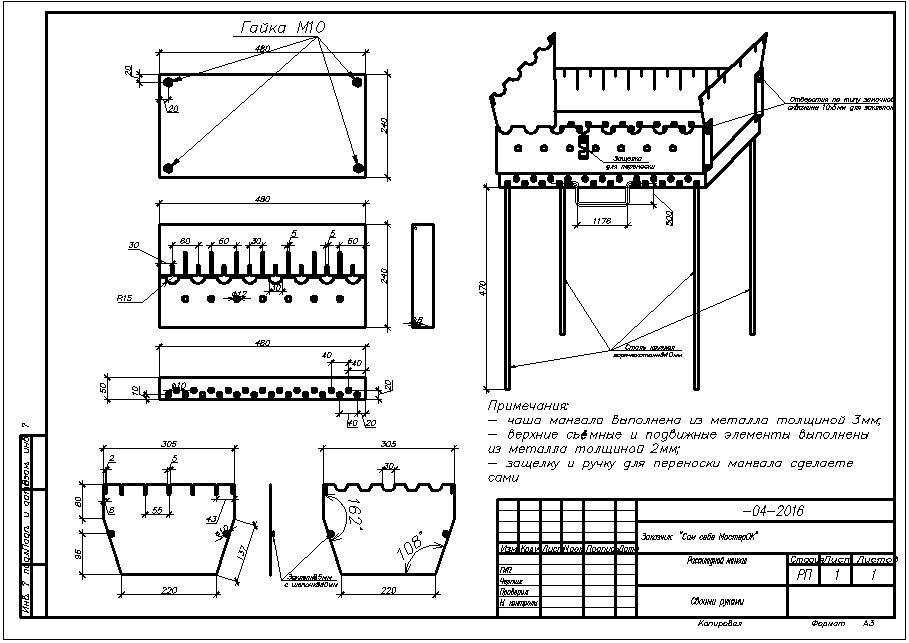

В конце видео представлены чертежи разборного мангала:

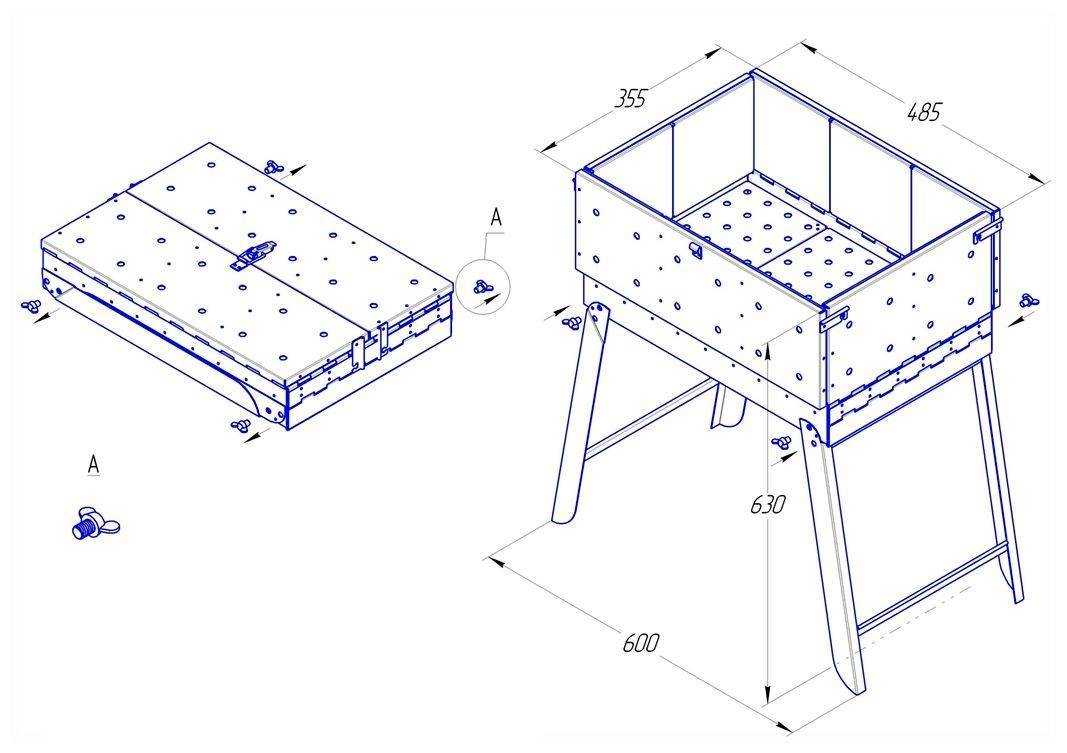

Разборный мангал своими руками чертежи и фото

Данную модель легко собрать своими руками. Ее преимущество очень простой конструкции. К тому же мангал позволяет жарить мясо на двух уровнях.

При сильном жаре шампуры устанавливаются на самый верх, как только пыл ослабеет – спустить их пониже. Это очень удобно, поскольку так мясо не подгорит.

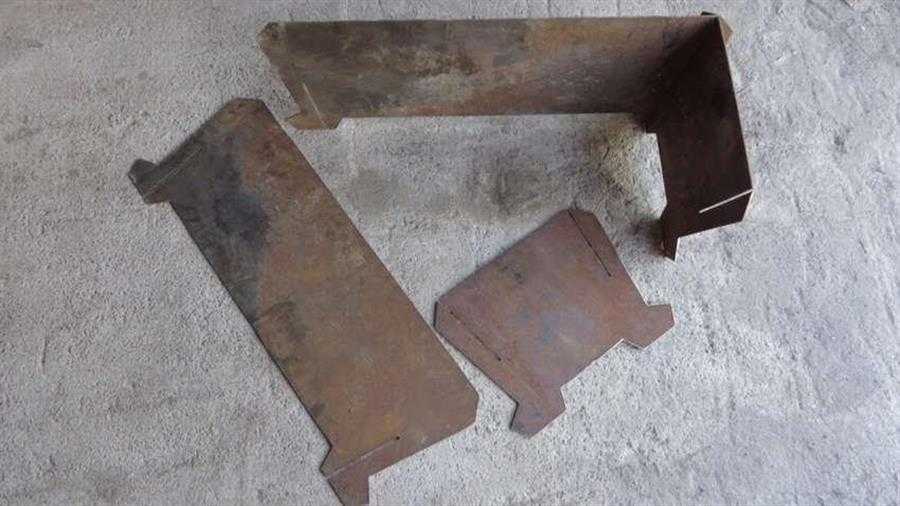

Состоит модель из четырех 5 деталей, боковые стенки можно увидеть ниже.

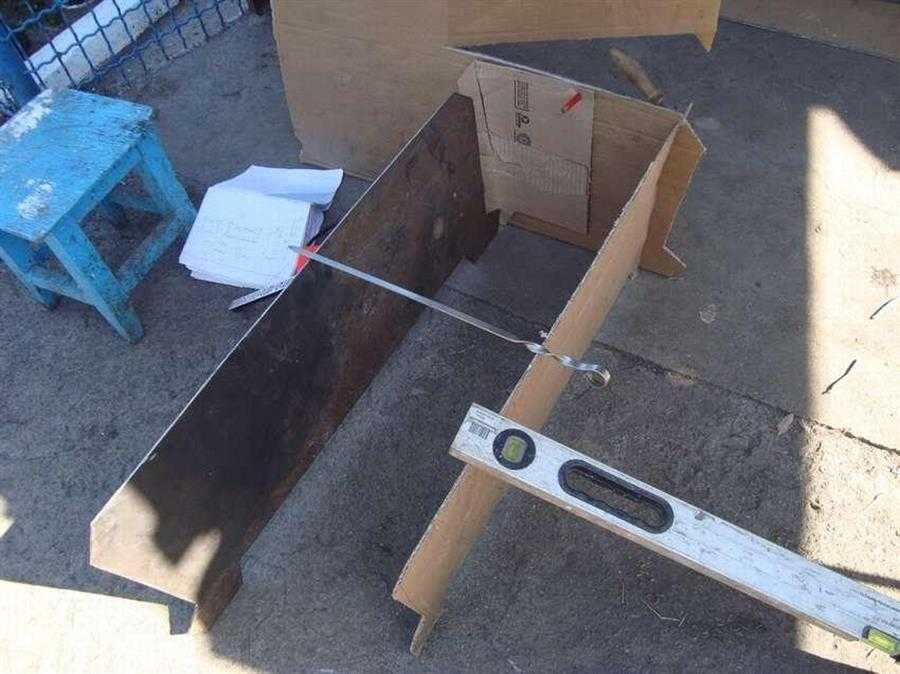

Сначала необходимо измерить расстояние между боковыми стенками, чтобы шампур было удобно фиксировать. При проектировании советуем поэкспериментировать с размерами на картоне.

Затем все части нужно соединить между собой

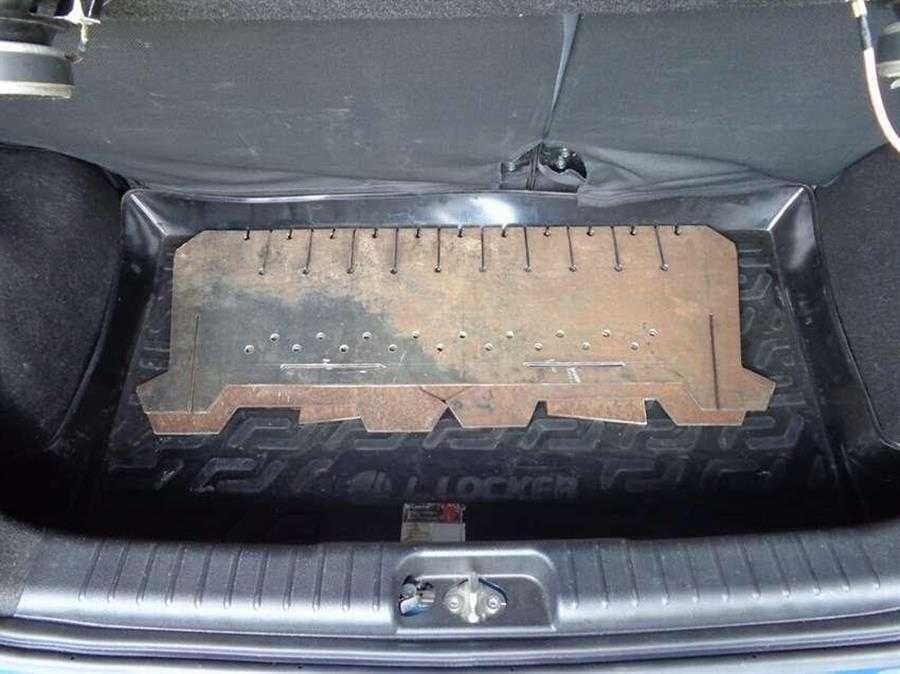

Данная модель достаточно просто разбирается и помещается в багажник любого автомобиля

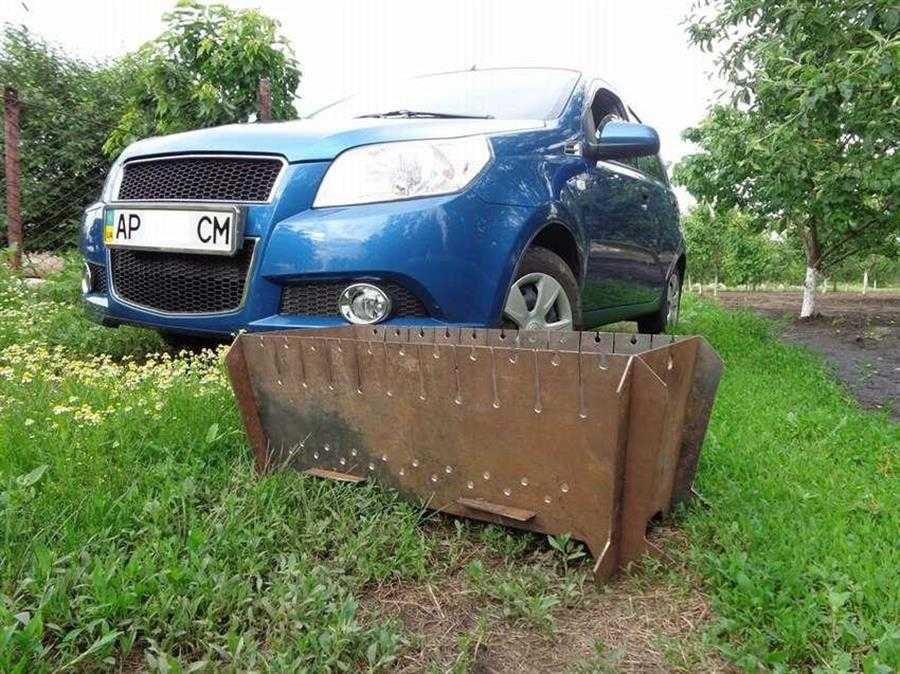

Шашлыки на таком мангале получаются румяными и не подгорают

Автор фото: maksim-zast

Источник фото: drive2.ru/l/3974158/

Читать полностью (ссылка)

Цены на заводские мангалы

Приобрести готовое изделие можно в магазинах или заказать по интернету. Причем во втором случае товар обойдется на 10–15% дешевле. Если же хозяева хотят иметь уникальную конструкцию, следует пригласить в помощь специалиста.

Цены на разборные мангалы колеблются от 500 рублей до 17 тысяч рублей. Все зависит от качества металла, наличия кованых элементов, дополнительных комплектующих.

Фото: мангал «Турист» – хороший покупной вариант

Средняя цена складного кованого изделия – 3 тысячи рублей. Чемодан из нержавеющей стали обойдется в 6 тысяч. Простой разборной мангал размерами 50*30*50 см с 6 шампурами стоит от 980 рублей. За дипломат с сумкой придется отдать от 3300 рублей.

Самоделка же выйдет намного дешевле и долговечнее заводской модели, поэтому стоит приложить немного усилий, сделав мангал самому, и радовать семью и друзей вкусными горячими блюдами на природе.

Особенности его конструкции

Мангал раскладной, поэтому отличается компактностью и легкостью. Он не займет много места в машине. Большинство шашлычниц имеет форму чемодана. Комплектуется в защитный чехол или сумку. Раскладной мангал должен быть:

Прост в монтаже. Чтобы при сборке конструкции использовался минимум инструментов.
Долговечным. За основу лучше брать нержавеющую сталь. Такой материал не прогорит.
Безопасным в эксплуатации. Его использование не должно спровоцировать ожоги или пожар.

Фото: изделие в полностью разобранном виде

Любая модель состоит из 6 основных деталей:

дна из листа металла;
рамы из уголков, которая фиксируется четырьмя трубками;
бортов, двух продольных и двух боковых;
четырех ножек;
колосника;
крепежных элементов (болтов с гайками, шайб, граверов).

Особенности

Мангалы в виде чемодана бывают разборными (состоят из отдельных элементов) или со съемной жаровней цельного корпуса. Минимальный рекомендуемый размер мангала для небольшой компании составляет 60х30 см, а высота – 15–20 см. На таком мангале поместится около 6–8 шампуров.

Мангал в виде складного чемодана, как правило, состоит из таких элементов:

дна;
рамы из уголков;
продольных и боковых бортов;
колосника;
ножек;
крепежных элементов.

Что касается размеров, то они могут быть различными. Компактный «походный» мангал обычно имеет длину 60 см, ширину 30 см и высоту около 60 см. Зазубрины для размещения шампуров обычно располагают на расстоянии 10 см друг от друга, а расстояние от огня должно составлять минимум 20 см.

Для большой компании для пикника лучше использовать масштабную конструкцию чемоданчика для шашлыка. Его длина в разобранном состоянии может достигать 80 см, а в собранном виде толщина – 5 см.

Например, можно приспособить в качестве «футляра» старый чемодан или большую спортивную сумку. Исходя из размеров чехла, следует планировать и величину мангала. Почти во всех конструкциях шампура и решетка для гриля помещаются внутри мангала-дипломата, а угли, мясо и посуду можно упаковать отдельно.

Простейшая самодельная конструкция

Этот мангал оригинальной конструкции легко изготовит даже тот, кто не обладает серьезными познаниями и навыками в слесарном деле. Сборный мангал подобного простейшего варианта абсолютно не требует применения сварки или использования крепежных деталей.

Все конструкционные элементы мангала крепятся с помощью вырезанных специальных пазов

Для изготовления такого уникального изделия потребуется:

Лист любого металла, так как можно использовать не только нержавейку, но и обычную сталь.
Небольшая болгарка.
Разметочный и мерительный инструмент.

Процесс создания этого оригинального разборного мангала состоит из нескольких элементарных действий:

Производится разметка имеющегося листа металла.
Вырезаются необходимые детали конструкции.
Проделываются крепежные пазы.
Изделие собирается в единое целое.
Если есть желание, то мангал можно покрасить любым жаропрочным составом.
Вот и все. Мангал полностью готов к использованию.

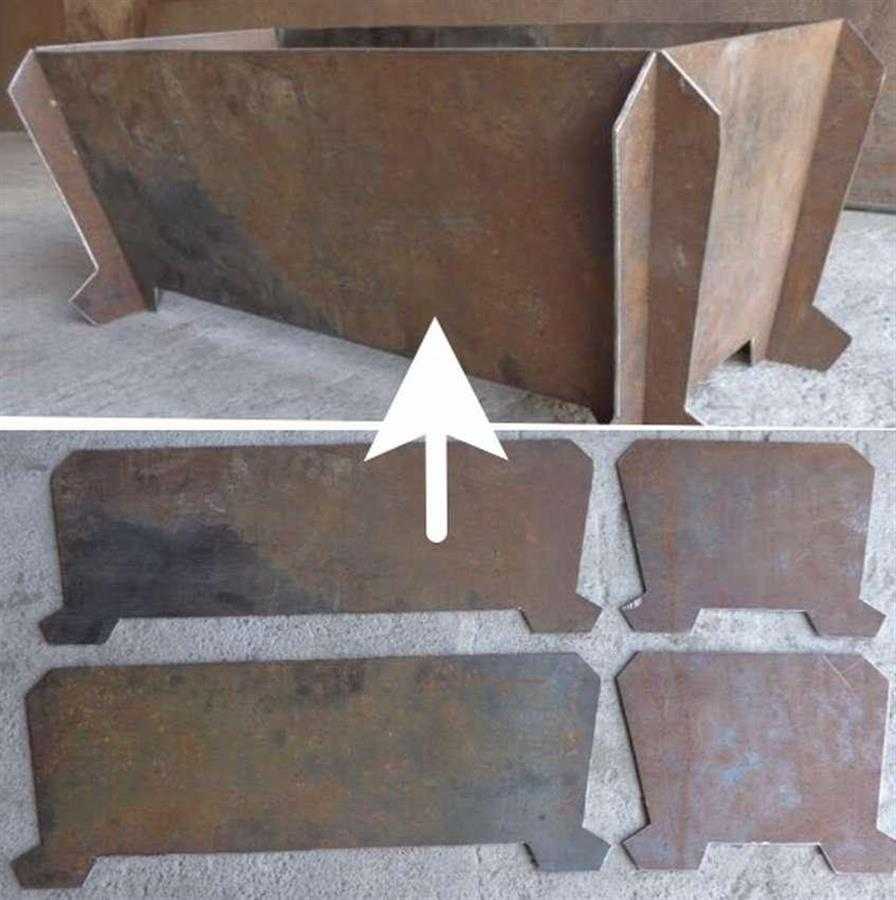

Итак, вырезаются следующие конструкционные детали:

1. Стенки боковые – 2 штуки.

2. Стенки торцевые – 2 штуки.

3. Днище мангала – 1 штука.

При формировании сборочных пазов следует учитывать, что их ширина должна быть немного больше толщины используемого металла.

Далее все вырезанные элементы конструкции обрабатываются и собираются в единое изделие. Для этого используются сборочные пазы, и детали мангала просто вставляются друг в друга.

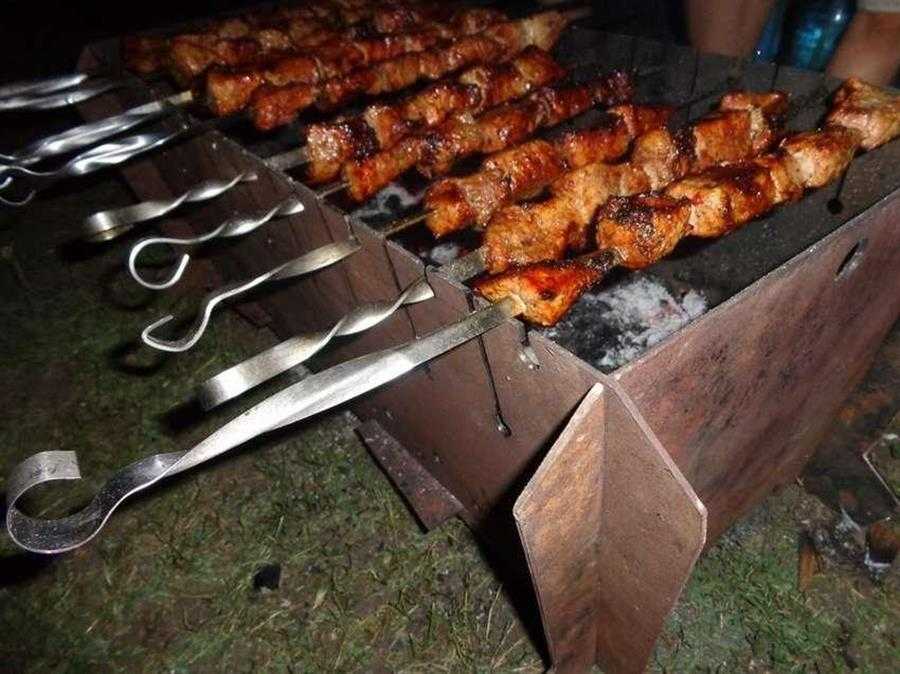

В конечном итоге должна получиться такая законченная конструкция:

Несмотря на свою элементарность, изготовленный мангал обладает рядом преимуществ:

Минимальные затраты на изготовление.
Максимальная компактность как в сложенном виде, так и в рабочем состоянии.
Предельно легкий вес изделия. Такой мангал можно не только перевозить, но и переносить в рюкзаке.
Конструкция не обременена громоздкими элементами. Например, не предусмотрен дымосборник.
Отсутствуют крепежные элементы, что позволяет не опасаться за их потерю.
На сборку и разборку мангала требуется предельный минимум времени.
Полная функциональность изделия, которая позволяет приготовить шашлык достойного качества.
Элементарность процесса изготовления конструкции. Такой складной мангал своими руками может изготовить каждый.

Раскладной мангал подобной конструкции оптимально подойдет не только для выездов на природу, но и для банальных посиделок у собственного гаража.

Следует заметить, что указанные размеры разборного мангала можно изменить по своему усмотрению. Но всегда необходимо выдерживать оптимальную глубину изделия. Ее рекомендуемая величина составляет 15-20 сантиметров.

Кроме того, следует отметить, что рассмотренная технология изготовления мангалов позволяет свободно изменять конфигурацию изделия. И в конечном итоге могут получиться весьма оригинальные конструкции. Пример удачного варианта мангала разборной конструкции изображен на следующем фото:

Из фотографии и схемы сборки видно, что эти изделия изготовлены по аналогичной технологии, но с измененной конфигурацией деталей.

Торцевые стенки, которые являются и ножками мангала, можно сделать различной длины, и тогда получится универсальная конструкция. В стационарных условиях будут использоваться торцевые стенки с более длинными ножками, а в походном варианте – с короткими.

Сделать чертежи и эскизы самодельной конструкции собственной конфигурации, как правило, не составит особого труда.

Для туристических походов можно изготовить облеченную «урезанную» конструкцию разборного мангала. Она представляет собой простой сборный короб из металла. У этого короба отсутствует дно, и он устанавливается прямо на костер. Детали металлического каркаса скрепляются болтами или используют вставку его стенок в специальные пазы, то есть по аналогии, рассмотренной выше. Шампуры раскладываются непосредственно на верхней кромке короба. Удивительно, но и такое упрощение позволяет приготовить стоящий шашлык.

Можно поступить иначе и создать простейшую конструкцию, заменяющую мангал. Смысл идеи понятен на фото

Конструкция тоже разборная и изготавливается из металлических уголков. Основание уголков-ножек необходимо заострить. Соединяются уголки обычными болтами. В верхних поперечных уголках делаются пазы для шампуров, что позволит их надежно зафиксировать в столь необычной конструкции для приготовления шашлыка. Для долгих туристических походов или для рыбаков – это самый оптимальный вариант имитации мангала.

Из вышесказанного видно, что изготовить разборный мангал своими руками достаточно просто, и все зависит от имеющихся навыков или определенных личных предпочтений.

Обустраиваем навес

Простой навес над мангалом можно сделать из четырех забетонированных стоек. Сверху соедините их между собой горизонтальными перемычками из деревянного бруса. К перемычкам закрепите деревянные стропила, обшейте их обрешеткой из доски и уложите кровельный материал. Обычно такой навес делают с односкатной крышей. Если есть желание, усложните конструкцию двускатной крышей.

Изготовив своими руками любую конструкцию мангала, покрасьте его термостойкой краской. Прожгите несколько раз костер без продуктов, и если плохой запах отсутствует, приступайте к использованию мангала по назначению.

Цены на заводские мангалы

Фото: мангал «Турист» – хороший покупной вариант

Как работает мангал?

Планируете отдых на природе? Возьмите с собой переносной мангал, и ваши кулинарные способности оценит каждый! А если вы часто устраиваете дружеские посиделки на даче, то без стационарной модели не обойтись. Они имеют объемную рабочую поверхность, поэтому подойдут для большой семьи и веселой компании! Для того, чтобы создать функциональное устройство, необходимо учесть все детали. Для этого необходимо ознакомиться с принципом работы и структурой изделий:

Ножки. В основном, это 4 прямых металлических штыря. Они должны плотно заходить в землю и поддерживать весь каркас. Поэтому, при выборе размеров, необходимо учитывать и это свойство. Выбор размеров — это индивидуальный подход каждого мастера. Стандартная длина магазинных конструкций — 80-120 см. Некоторые народные умельцы использовали вместо ножек старые столы и т.д.
Корпус. Это основа конструкции. Состоит из четырех стенок и днища. Низ жаровни необходимо значительно усиливать. Это место наиболее интенсивно эксплуатируется. Стенки нужно перфорировать. Боковые отверстия понадобятся для создания воздухообмена в коробе.

Изображение простого и функционального мангала своими руками.

Работает жаровня по простому принципу. Сначала разжигается костер, подкладываются дрова в короб. Далее нужно немного подождать, пока древесина перегорит, появится жар. После выкладываются шашлыки на шампурах. Также можно использовать гриль-сетку. Все зависит от того, какое блюдо готовится.

Обратите внимание. На этапе проектирования не забудьте учесть углубления на боковых стенках для шампуров!

Разборной мангал из металла своими руками

Для поездок на природу, на охоту или рыбалку больше подходит легкий переносной сборно-разборный вариант. Есть подобные изделия в магазинах, но они сделаны из совсем тонкого металла и надолго их на хватает. Потому и переносной мангал лучше сделать своими руками.

Они есть нескольких видов:

раскладные;
сборные.

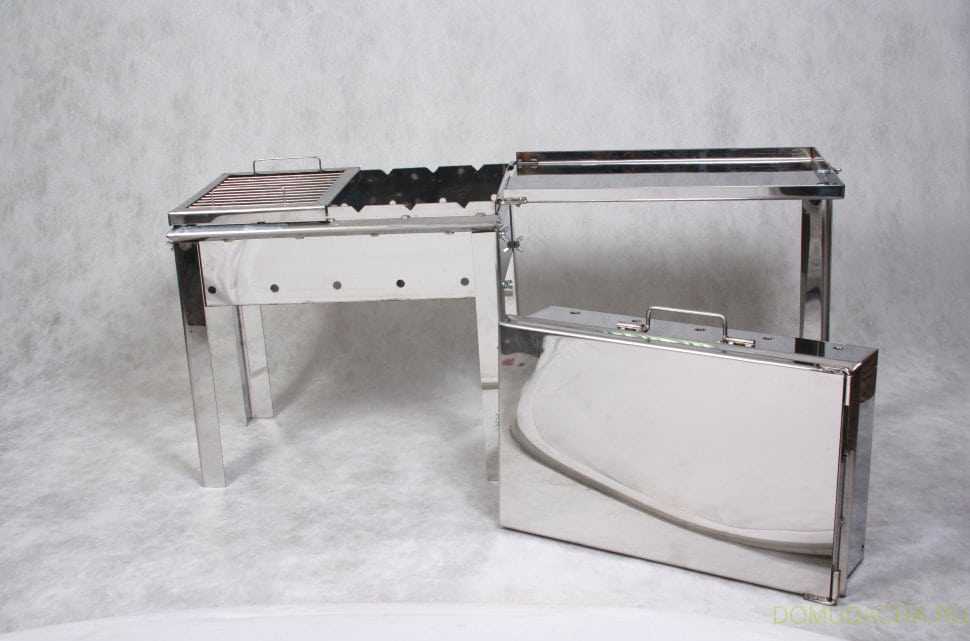

Раскладные (складные) мангалы в чемодане и без

Раскладные мангалы выполнены чаще всего в виде чемоданчика. Некоторые — сразу с ручками для переноски. Для других требуется отдельный чехол или какой-то дипломат-чемодан.

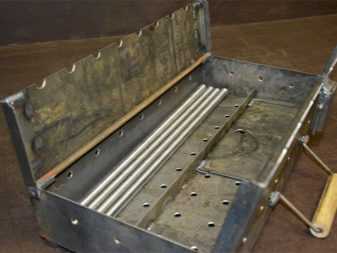

Мангал в чемоданчике — хорошая идея

В данном варианте хозяин под имеющийся чемодан сделал мангал из металла. Крепятся части на металлических дверных петлях. Их приварили ручной электродуговой сваркой. Конкретно у этой модели ножки больно уж тонкие, но это — издержки компактности.

Еще один вариант переносного походного мангала. Его тоже можно «упаковать» в чемодан, но можно сшить и сумку из брезента: дешево и сердито.

Еще один мангал, который можно уложить в чемодан

В этом варианте сделано дно со складывающимися ножками. Остальные части укладываются внутрь по отдельности. Между собой боковины скрепляются за счет пропилов, которые идут до середины высоты в разных направлениях.

Еще одна конструкция складного мангала показана в видео-формате.

Разборные мангалы

От предыдущих отличаются тем, что они состоят из отдельных, ничем не скрепленных частей. Собираются на месте. Способы сборки разные — где-то это несколько болтов, где-то — пазы и пропилы. При изготовлении сварка не нужна, зато потребуется болгарка с алмазным диском или пила по металлу.

Представленный на фото сборный мангал из металла напоминает детский конструктор. Идея интересная, реализация — на высоте. Сварка не нужна, зато необходимо виртуозное владение болгаркой. Если навыка такого уровня нет, можно самые сложные места доработать пилой по металлу. Если решите сделать что-то подобное своими руками, предварительно сделайте макет в картоне. Его желательно брать такой же толщины, как будете использовать металл. Готовый макет соберите, подгоните его так, чтобы все было идеально. Потом можете переносить выкройки на металл.

Мангал из металла без сварки сделан из нержавеющей стал

Следующие разборные мангалы сделаны по типу тех, что продаются в магазинах. В них ножки сделаны из уголков, в ножках сделаны пропилы в виде язычков. Эти язычки чуть отогнуты. В боковинах под эти выступы сделаны отверстия. При сборке боковушки «насаживаются» на язычки.

Разборный мангал из металла — такой несложно сделать своими руками

Дно в такой модели сборного мангала ничем не фиксируется. Нижняя часть боковин загнута внутрь на 3-4 мм. После закрепления их на ножках по периметру получается бортик. Дно укладывается на этот бортик. Имея опыт эксплуатации именно такой модели могу сказать, что конструкция получается достаточно шаткая и вести себя с ней нужно аккуратно: установив, вы ее уже не подвинете, иначе все может развалиться. Но наш мангал сделан из очень тонкого металла в 1 мм. Возможно, если использовать большую толщину, проблемы не будет.

Еще один вариант сборного мангала отличается от предыдущих тем, что ножки у него кованные. На них за счет специальных пластин крепятся боковины.

Разборный мангал на кованых ножках

И самый простой из металлических мангалов вы увидите на фото ниже. При наличии двух кусков уголка и болгарки его можно сделать за несколько минут. Если согнуть не получится, можно просверлить отверстия и скрепить болтом с гайкой.

Самая простая шашлычница из металла. Своими руками можно сделать за несколько минут

Устанавливают его над кострищем, забивая ножки в грунт. Не очень удобно, зато очень просто. На «пожарный» случай сойдет.

Стационарные мангалы

Стационарный мангал изготавливается по-разному, хотя подобные отличия не имеют существенного значения.

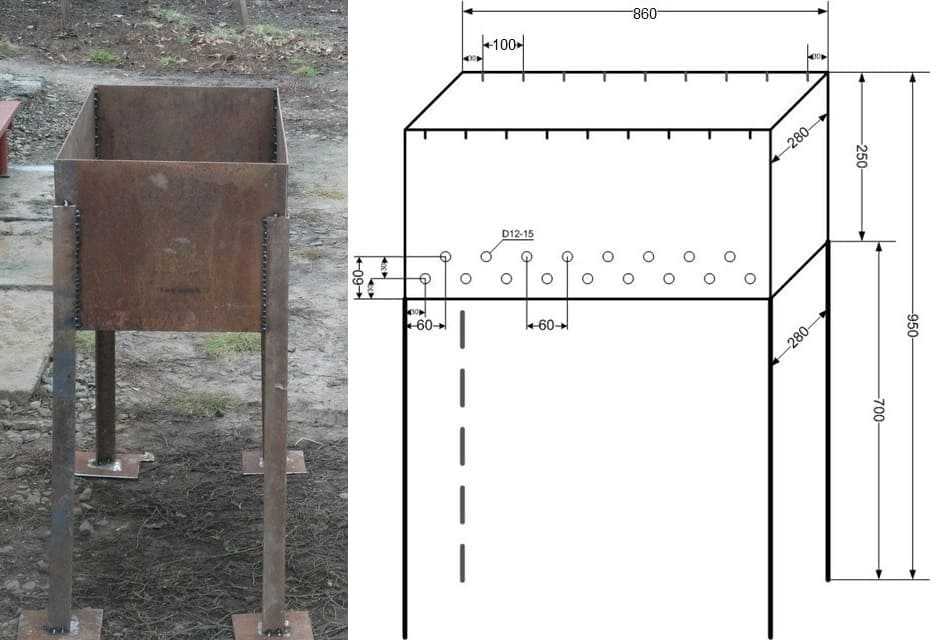

Первый вариант: минимум сварки

Этот вариант можно реализовать в том случае, если имеется лист металла, на котором можно разместить весь рисунок, как дно, так и стенки. Лишние элементы вырезаются с помощью болгарки, после чего места изгибов также подрезаются болгаркой на небольшую глубину, чтобы легче было изгибать.

Начинаем все с нанесения размеров на лист металла, потом вырезаем лишние углы

После того, как в мангале появились боковушки, их следует закрепить с помощью электрической сварки, воспользовавшись сварочным аппаратом любой конструкции. С этой работой может справиться даже начинающий сварщик, поскольку герметичность не требуется. Даже если и появится какая-то дырка, то это лишь пойдет на пользу: к очагу горения будет поступать кислород. Проварив швы в 4-х углах, получается своеобразный короб.

Сгибаете заготовку, потом завариваете швы

Если применяется слишком тонкий металл, около полутора миллиметров, то дно и стенки могут покоробиться под действием высокой температуры. Чтобы этого не случилось, конструкция усиливается уголками или профильной трубой.

Остается только приварить ножки, используя для этого уголки или отрезки трубы. На фото можно увидеть, как привариваются ножки из труб к металлическому мангалу. Разборной мангал собирается по той же схеме, при этом необходимо точно подбирать размеры труб, чтобы соединение было плотным и надежным

Это очень важно, поскольку неустойчивая конструкция не украсит процесс приготовления шашлыка на природе

Как прикрепить к дну мангала из металла ножки из труб

Ножки из уголков – это более простой вариант, особенно для стационарной конструкции. Они просто привариваются в углах короба, тем более что они идеально стыкуются. Это же можно сказать и о профильной трубе. Кстати, профильную трубу проще использовать в разборном мангале, так как она более технологичная, по сравнению с трубой обыкновенной.

В качестве ножек для мангала можно использовать железный уголок или профильную трубу небольшого сечения

Второй вариант: использование сварки

При наличии отрезков металла, можно изготовить мангал только с помощью электрической сварки. Все отрезки металла подгоняют под определенные размеры, отрезая лишнее болгаркой. Этот вариант требует более качественной сварки, поскольку вся конструкция будет держаться за счет сварочных швов.

Второй способ сделать мангал из металла своими руками — нарезать все необходимые детали для короба и затем сварит

Последовательность изготовления такая же, поэтому после сварки короба приступают к креплению ножек, также с помощью сварки, если конструкция не разборная.

Мангал своими руками со съёмными ножками

Третий вариант: использование каркаса из уголков

При изготовлении подобной конструкции, последовательность изготовления мангала несколько иная, поскольку в первую очередь сваривается каркас из уголков (на фото слева) или каркас из профильной трубы (на фото справа). Такая конструкция получается более прочной. Последовательность изготовления, следующая:

Сваривается каркас.
Приваривается дно, а затем стенки.
Этот мангал из металла сделаны на каркасе

Если конструкция мангала стационарная, то ее можно (даже нужно) дополнить рамой в виде столешницы, где можно расположить шампура и не только. На фото ниже представлены именно такие варианты. Чтобы это сделать, достаточно усилить верхний край жаровни с помощью профильной трубы. В результате, по краям жаровни имеются отверстия, в которые можно вставить дополнительные элементы, в виде решетки для шампуров или в виде сплошной подставки, с другой стороны, на которую можно установить сковородку, кастрюлю и т.д.

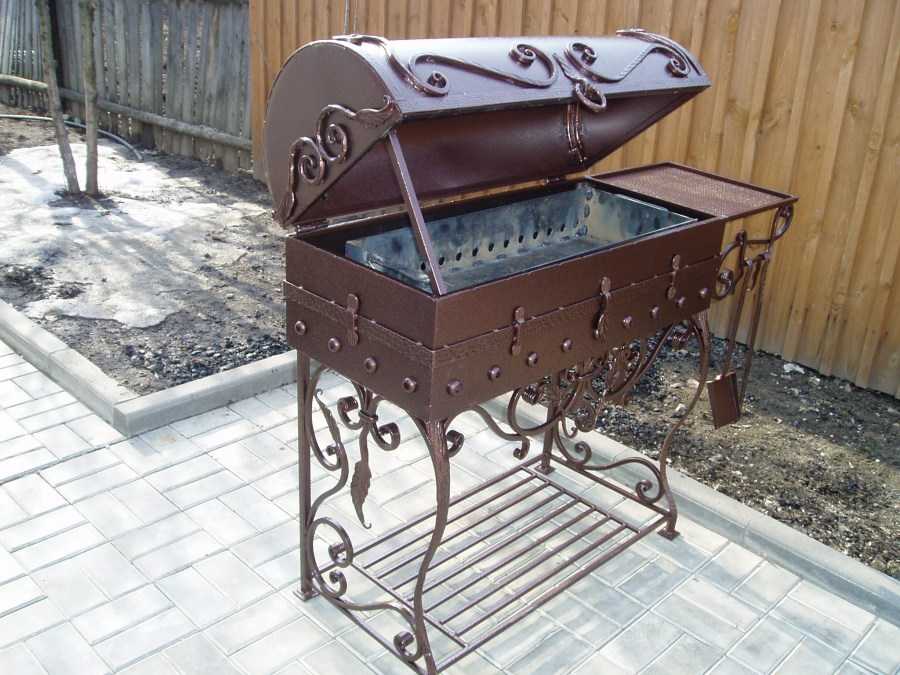

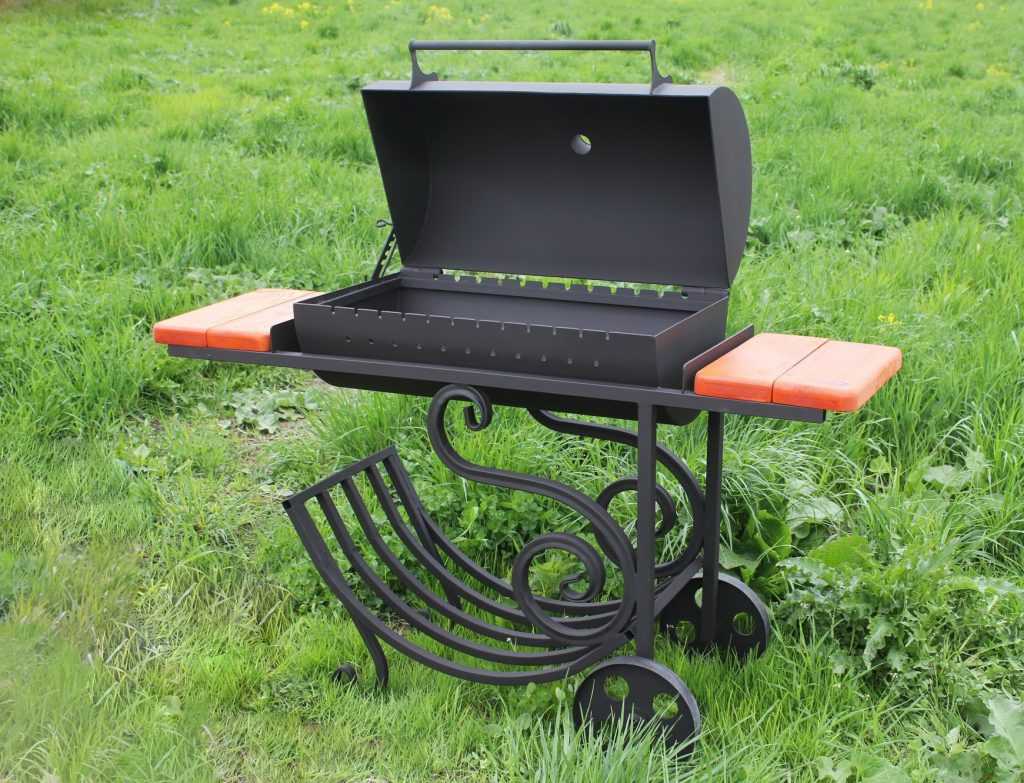

Самодельный мангал из металла с опциями: столиком и подставкой для шампуров

Существует вариант более основательной конструкции, которая включает не только мангал, а также накрытие, решетку для шампуров и столешницу. Такой вариант смотрится превосходно. Достоинство конструкции в том, что ее может сварить начинающий сварщик. Как вариант, на такой конструкции можно попрактиковаться в технологии сварки. Прекрасная, как идея, так и исполнение.

Самодельный мангал под навесом с «кухонным» уголком

Существует еще один простой вариант – это изготовление мангала из газового баллона.

Мангал из баллона за 2 часа своими руками! Идея для самоделки!

Материалы и инструменты для изготовления мангала

Цена за мангал, сделанный своими руками, немного выше, чем на покупной, но качество и функционал выше в несколько раз. Для того, чтобы сделать мангал у которого будет двойное дно, нам понадобятся следующие материалы, инструменты и приспособления:

Листовой металл (приблизительно один квадратный метр);
Труба, для изготовления ножек;
Сварочный аппарат;
Дрель ударная;
Болгарка и диск для резки по металлу.

Мангал с двойным дном- листы металла

Мангал с двойным дном- труба

Мангал с двойным дном- сварочный аппарат

Разновидности мангалов

Сначала нужно определиться с задачами, что и как, с какой частотой мы будем на нём готовить, нужно ли предусмотреть возможность использования дров или достаточно будет угля, где он будет стоять, нужен красивый мангал или подойдёт просто функциональный «брутальный» вариант.

Отдельно нужно отметить и переносные варианты. Главной их проблемой всегда является качество. Все переносные мангалы, как правило, сделаны из «лёгкой» стали, потому что главной функцией их увы является не приготовление, а удобство и лёгкость транспортировки.

Такой мангал, как правило, рассчитан исключительно на использование угля. А ведь многие предпочитают перед приготовлением шашлыка насладиться запахом горения благородных дров, приготовить шашлык на самостоятельно подготовленных углях, посидеть у костра.

Однако, температура горения дров значительно выше, чем готового угля, и такой мангал практически сразу же деформируется. А после сезона его вообще скорее всего лучше будет просто выбросить.

Да и среди стационарных мангалов из имеющихся в продаже порой достаточно сложно выбрать подходящий именно под конкретные запросы. Да ещё чтобы он был оптимален по соотношению «цена-качество».

Поэтому, с каждым годом появляется всё больше желающих сделать мангал самостоятельно, своими руками. Можно выложить в соцсети фото мангала, сделанного своими руками, и собирать лайки друзей.

Сделать мангал самому — на первый взгляд непросто, но разобравшись можно понять, что и не так сложно, как кажется на первый взгляд.

Читайте здесь Калитка своими руками — лучшие варианты, схемы, чертежи и проекты для дома и дачи (135 фото)

Для начала нужно понять, какой мангал вы хотите:

Стационарный;
Переносной (может быть складным, разборным).

Разборный с крепежом

Походный мангал подобной конструкции станет незаменимым спутником при выездах на природу. Его конструкция незамысловата, а процесс изготовления не вызовет затруднений. Примечательно, что для этого изделия не применяются сварочные работы и все его элементы соединяются стандартными болтами с гайками.

Процесс создания и сборки этой конструкции сводится к следующим действиям:

Производится раскрой исходного материала, то есть – металла.
Вырезаются все конструктивные элементы.
На вырезанных деталях (согласно чертежу) формируют бортики, которые необходимы для жесткости и крепления.
Сверлятся нужные отверстия.
Изготавливаются крепежные шпильки.
Из торцевых и боковых стенок собирается коробчатый остов изделия. Взаимная фиксация стенок показана на виде – «А».
На загнутые бортики короба укладываются элементы днища.
Вся конструкция окончательно скрепляется, и проверяется сопряженность ее элементов.
Готовое изделие зачищается и покрывается специальной жаропрочной краской.

Такой сборный мангал очень компактен, эстетично выглядит и вовсе не уступает своим промышленным собратьям по многим функциональным характеристикам.

Следующая схема разборного мангала является более сложной, но и его вполне можно сделать самостоятельно.

Покраска мангала

Разобравшись с тем, как сварить мангал, его можно покрасить. Естественно, что сюда не подойдет любая краска, а надо использовать только ту, которая способна выдержать влагу, резкие перепады температур, огонь и может наноситься на металл.

Покрасить можно как новый мангал, так и тот, который уже используется. В для этого поверхность тщательно очищается и удаляется ржавчина. Не рекомендуется применение химических средств, и применять только щетки по металлу, наждачную бумагу.

Использовать только термостойкую краску, в идеале – жаростойкую. Только этот вариант сможет выдержать температуру горения дров. Для данных целей можно использовать следующие лакокрасочные материалы:

«Термика» (КО-811) – это термостойкая эмаль, может выдержать температуру до 600 градусов, дополнительно имеет антикоррозионные свойства;
КО-8101 – еще одна термостойкая эмаль, представлена двенадцатью цветами, способна выдержать температуру до 650 градусов;
«Церта» (ОС-82-03Т) – специальная термостойкая краска, которая способна перенести нагрев не больше 900 градусов.

Краска «Церта» для каминов и печейИсточник stroimaterials.ru «Rust-oleum» – также является термостойкой эмалью представлена только тремя цветами (черный, серый и белый), ее главное преимущество в том, что способна выдержать нагрев почти до 1100 градусов.

Чаще всего для покраски мангалов и навесов используют именно черную краску. Смотрится очень красиво в сочетании с коваными элементами, окрашенными в золотой оттенок.

Оригинальный вариант декорирования стационарного мангалаИсточник grilana.net

Мангал-чемодан: устройство и сборка

Сделать мангал-чемодан из нержавеющей стали так же можно своими руками. Для сборки подойдет и другой металл, но нержавейка прослужит дольше. В собранном виде конструкция напоминает чемодан, и им можно пользоваться как сумкой.

Мангал-чемодан состоит из дна и крышки, детали вырезаются в соответствии с чертежами. В обеих частях делаются отверстия. На боковых стенках делаются отверстия под шампуры, их можно сделать напильником. В крышке вырезаются отверстия по всей площади, для защиты от ветра на нижнем крае дублируется фиксация для шампуров. В процессе готовки нижний край отгибается и становится опорой.

Для крышки необходимо сделать упоры (прямоугольные пластины из стали с закруглением с одной стороны). Они вставляются в распор между крышкой и дном. Для ножек можно использовать трубки (10 мм) из металла. Корпус ставится на них и фиксируется штифтами.

В завершении работы изготовленный мангал-чемодан или мангал-дипломат можно покрасить краской, она обязательно должна выдерживать нагрев до 600 градусов. Складные жаровни очень удобны в использовании, их легко можно взять с собой, они помещаются в багажник авто и удобны в хранении.

Правила хранения угля

Срок хранения угля зависит от марки, месторождения и условий окружающей среды. Больше всего шансов сохранить все свойства топлива при хранении антрацитов и полуантрацитов. При размерах от 70 см и до 100 мм этот уголь хранится без потери качества до 36 месяцев, а при размерах от 100 мм – около года. Если вы заказываете уголь с доставкой, то планируйте объемы, которые вы используете во избежание потери качества.

Лучше всего размещать уголь в крытом помещении (сарай, сухой подвал), куда не проникают лучи солнца. Окисление угля начинается при температуре от 20-25 °C. При 40 °C начинается выветривание, которое можно заметить по уменьшению размера кусков. Также необходимо периодически проверять состояние угля, поскольку, например, бурые и каменные пористые способны самовозгораться. Температура возгорания для бурых составляет – 40-60 °C, жирных – 60-70 °C, тощих и антрацитов – от 70 °C.

Поливать сваленное в кучу топливо не рекомендуется, так как при намокании оно лучше пропускает кислород и быстрее окисляется. В целях недопущения возгорания лучше всего закрыть уголь брезентом.

Цены на заводские мангалы

Фото: мангал «Турист» – хороший покупной вариант

Источник

Какие существуют виды мангалов?

Существует большое количество интересных и оригинальных проектов, по которым можно создать мангал из металла своими руками. Общим для всех конструкций является прямоугольный корпус, в который загружаются угли или дрова. Для улучшения горения топлива в бортиках делаются отверстия диаметром 10 мм. Изделия бывают простые и сложные, в стиле минимализма или с элементами украшения. При изготовлении могут использоваться стальные профили, старая бытовая и автомобильная техника.

Конструкции мангалов подразделяются на такие виды:

стационарные;
разборные;
складные (переносные).

У каждой модели имеются свои особенности, достоинства и недостатки

Принимая решение о выборе вида изделия, нужно принять во внимание ряд нюансов относительно своих возможностей, способностей и планов на эксплуатацию изделия

Разборный

Особенность разборного мангала состоит в том, что он выносится во двор и используется по назначению по мере необходимости. Элементы конструкции соединяются с помощью болтов, гаек и шарниров. Ножки для очага изготавливаются в складном или раздвижном варианте. Изделия популярны благодаря возможности быстрого приведения в рабочее состояние и демонтажа сразу после остывания. Тяжелые изделия могут оснащаться колесами для удобства передвижения по территории двора. В сложенном виде изделие легко помещается в сумку и багажник автомобиля.

Обычный переносной

Переносной мини мангал представляет собой небольшой стальной кейс, в который упакованы аксессуары для приготовления шашлыка и крепежные детали. При этом, кейс является жаровней с откидными бортиками на петлях. По углам бортики соединяются спицами. Ножки съемные, изготавливаются из профильных труб или уголков, заострены внизу для удобства крепления в грунте.

Стационарный

Стационарные сооружения представляют собой тяжелые монолитные конструкции, для которых обустраивается отдельный фундамент. Красивый мангал устанавливается на видном месте, к нему прокладывается отдельная дорожка.

Существуют такие модификации стационарных очагов:

Цельнометаллические. Состоят из минимального количества опций, необходимых для приготовления шашлыка или барбекю. Могут украшаться элементами художественной ковки.
Вмурованные. Жаровня вставляется основание из шамотного кирпича или брусчатки. Оборудуется разделочным столом и полками для хранения дров и инвентаря.
Художественные. Оригинальные и красивые мангалы делают в виде автомобильного капота, паровоза, корабля или крупного животного. Для защиты от погодных условий оборудуются вытяжками и навесами.

Мангалы из металла с навесом

Если сделать мангал с собственной крышей, то готовить вкусные блюда на углях можно будет при любых походных условиях. Осадки не будут досаждать повару, а угли не зальет водой.

Существуют такие варианты обустройства навесов:

С совмещенными опорами. Очаг приваривается к вертикальным стойкам, являясь с ними единым целым. Недостатком такого решения является то, что боковые стойки будут нагреваться, их нельзя использовать для хранения аксессуаров.
С отдельными опорами. Стойки вкапываются и заливаются бетоном при обустройстве фундамента. Сверху делается обвязка, на которую укладывается кровельный материал. Стойки можно оборудовать полками для размещения столовых приборов и посуды.

Строительство мангала из кирпича. Пошаговая инструкция

В первую очередь обустраивается основание для стационарного сооружения. Изготавливается столбчатый, ленточный или плитный фундамент с глубиной заложения ниже уровня промерзания грунта.

Затем проводятся следующие мероприятия:

Выкладываются стенки из глиняного кирпича. Для придания вертикали может использоваться стальной или деревянный шаблон в виде объемного каркаса.
Когда стены подняты на высоту 70 см (9 рядов), на них укладывается стальной уголок 40х40 см, который будет основой для очага.
На стальное основание укладывается заблаговременно сваренный короб из листового железа. По периметру емкость обкладывается шамотным кирпичом.
Проводится выкладывание постепенно суживающихся стенок, плавно переходящих в дымоход, сверху которого устанавливается грибок.

Назначение

Мангал делают из разъемных деталей, которые разбираются и собираются заново. Основная задача — легкая транспортировка, как в пределах участка, так и, например, в лес за городом.

Какие конструкции бывают?

Самый простой вид. Представляет собой металлические стойки, соединенные попарно буквой П, которые устанавливаются над костром и служат опорой для раскладки шампуров;
Самый распространенный тип. Металлический корпус складывается из пяти листов (4 стенки и дно), ножки вставляются в пазы или прикручиваются;
Самая оригинальная разновидность. Имеет форму чемоданчика с ручкой. В кейсе из металла хранятся все элементы мангала и шампура, что очень удобно. Делают модели с колесиками, если у чемодана большей вес.

Материал изготовления:

Чугун. Делает конструкцию прочной, но тяжелой, а также подверженной коррозии.
Сталь. Переносные мангалы из нержавейки наиболее массовые. Не требуют особых условий хранения, устойчивы к температурным перепадам, легковесны. Последний фактор обусловлен небольшой толщиной стали от 0,5 до 3 мм, что отрицательно сказывается на долговечности мангала.

По конструктивным особенностям мангалы бывают:

Разборные прямоугольной формы, собираются с помощью крепежей, в перфорационных отверстиях или пазах.
Складные имеют Х-образную форму. Их механизм подобен тому, что используется в походных стульчиках. Пример такого мангала на фото. Их второе название – трансформеры.
