Правильный мангал для шашлыка: материал, размеры и советы

Характеристика и разновидности

Складной мангал еще называют походным, раскладным или мобильным. Он представляет собой негабаритную металлическую конструкцию с разборными элементами, съемными ножками.

Сделать складной мангал своими руками можно из разных металлов, исходя из личных предпочтений. Если на первом месте не срок эксплуатации, а вес самодельного мангала, то лучше отдать предпочтение тонкой стали. Такой материал быстро нагревается и мало весит.

Желая продлить срок службы мангала, обратите внимание на более толстый и прочный металл. Он прослужит дольше, хоть и будет увесистее

Выделяют несколько видов складного мангала:

Со складными ножками – классический мангал с емкостью для углей. Это самый простой и распространенный вид, но не походный вариант, далеко эту конструкцию не унести;
Мангал чемодан – состоит из крышки и днища. Верхняя и нижняя части имеют отверстия, благодаря которым дно обеспечивается притоком воздуха, а крышка защищает от ветра. В таком мангале также есть прорези, куда устанавливаются шампура. Нижний край оборудован специальными отгибающимися элементами, которые выполняют функции опоры для жаровни;
Мангал-ноутбук – конструкция внешне действительно напоминает ноутбук. Это сборно-разборное устройство. Здесь установлены шарниры, с помощью которых и раскладывается мангал. Для установки такого приспособления много времени не потребуется;
Мангал в виде книжки – имеет аналоговую конструкцию с мангалом-ноутбуком. Различие лишь в расположении по длине и ширине. Преимуществами устройства считают экономию топлива, сохранения жира и обеспечение хорошей тяги;
Переносной мангал без емкости – самое обычное приспособление, не имеющее емкости для угля. Состоит лишь из металлических прутьев, на которые укладываются шампура. В данном случае придется разводить огонь на земле, а значит, в сырую погоду с таким мангалом шашлык не пожарить.

По толщине листового материала складные мангалы бывают:

Тонкостенные – средняя толщина листа 3 мм. В таком случае чаще используют нержавейку или алюминий. В мангале из этих материалов нельзя растапливать огонь, так как он может деформироваться и прогореть;
Толстостенные – толщина металлических листов 4-6 мм. Такой мангал прослужит долго, его вес значительно превышает вес тонкостенного. Отличный вариант для дачи.

Изобилие видов переносных металлических мангалов впечатляет, остается лишь выбрать понравившийся вариант.

Выбор подходящего места на участке для установки печи

Для определения места установки, рекомендуется учесть такие моменты:

Конструкция должна располагаться недалеко от зоны отдыха (беседки, веранды, летней кухни).
Рельеф должен быть ровным, без резких перепадов.
Удобство подхода к мангалу. По возможности обустраивается одна или несколько тропинок.
Подвод коммуникаций. Если по плану изделие будет оснащено мойкой, то учитывается близость пролегания водопроводных труб, канализации. В зимнее время в садовых мангалах доступ воды перекрывается, чтобы трубы на морозе потрескались.
Направление ветра. Дым не должен быть направлен в сторону зоны отдыха. Сооружать нужно так, чтобы дым шел в другую часть двора.
Наличие навеса. Допустим вариант совмещенного обустройства уличных печей с рядом стоящими столом со стульями.

Мангал-чемодан

Отличительной особенностью этого варианта мангала является то, что в разобранном виде он компактно складывается в своеобразный чемодан. Конструкционных деталей тут больше, чем у рассмотренного выше варианта, однако технология изготовления и сборки имеет многие сходства.

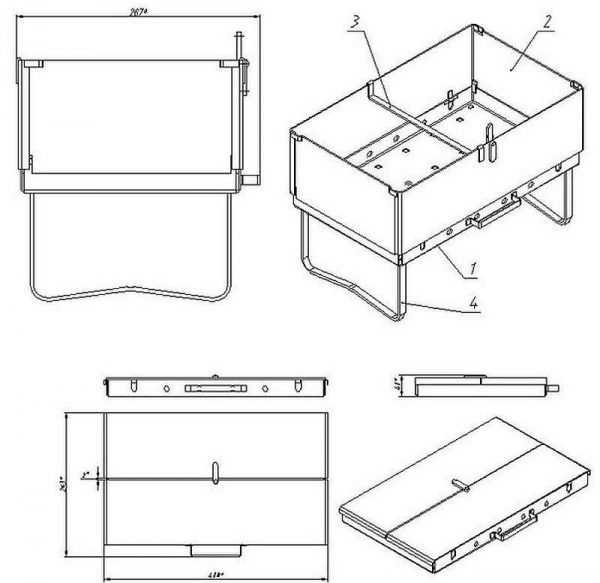

Из чертежа мангала-чемодана видно, что в этой конструкции одна пара боковых стенок съемная, а другая пара имеет шарнирное крепление. В качестве шарниров можно использовать дверные петли.

Основой всего изделия служит днище с загнутыми бортиками, к которому крепятся основные детали конструкции. Высота бортиков ~ 5 мм.

Присутствует в этом варианте разборного мангала и колосниковая решетка, что позволяет предельно оптимизировать процесс горения. Решетку можно сварить из металлических прутков, но вполне возможно подобрать и уже готовое изделие подобного рода.

Рассмотренный раскладной мангал-чемодан желательно изготовить из нержавейки, так как именно в таком исполнении он выглядит наиболее презентабельно.

Если перечисленные выше конструкции мангалов окажутся сложны для повторения, то можно сделать мангал раскладной конструкции по еще более простым схемам. Их чертежи тоже весьма востребованы в интернете.

Технологический процесс создания мангала методом сварки

Здесь важно определиться, какую вы планируете конструкцию – стационарную или переносную. Первую можно установить в определённом месте и на долгое время

Вторую – можно без проблем перевозить.

Обычно применение сварочной техники необходимо при производстве стационарной версии. Перед самим рабочим процессом обязательно просмотрите видеоуроки и решите, как будете декорировать будущий аппарат.

Алгоритм работ здесь следующий:

Стадия 1. Первоначально создайте раскройки. На металлических листах требуется обозначить линии. Ориентиром в этом процессе служит заранее сделанный или скопированный чертёж.

Стадия 2. Из рабочего материала нужно вырезать все основные составляющие задуманной конструкции. Работа идёт в соответствии с имеющейся разметкой на листах. Должно образоваться дно. Это самая крупная составляющая. Её образуют четыре боковые части. Две из них – короткие, а другие две – длинные.

Стадия 3. В длинных боковых составляющих обязательно сделайте отверстия. Их можно просто высверлить в одну линию. Они гарантируют проникновение кислорода в топку к углям. И тогда в вашем аппарате будет сохраняться жар, требующийся для нормального рабочего процесса. Дистанцированы отверстия друг от друга должны быть примерно на 5.5 см. Смотрите, чтобы до кромки оставалось минимум 2,5 см.

Стадия 4. Все боковые компоненты (и длинные, и короткие) соединяются друг с другом сварочным способом. Должна образоваться прямоугольная конструкция без днища и крышки. На верхних крайних сторонах длинных стенок устраиваются надрезы. В этой работе следует применять болгарку. У этого инструмента должна быть специальная насадка для резки и обработки металлических изделий. В одно время рекомендуется делать надрезы на двух боковых частях. Они должны превосходно сочетаться. Последует совмещение надрезов. Если всё сделаете грамотно, в будущем без сложностей будете располагать здесь шампура.

Стадия 5. Все боковые составляющие, уже сваренные, нужно приварить к днищу планируемой конструкции. Здесь крайне важны хорошие навыки сварщика и умение работать со сварочной техникой. Задача такова: все сварочные соединения должны получиться максимально качественно. Так у вас получится короб. Если у вас материал толщиной 2-3 мм, лучше работать с инверторной сварочной техникой. Для создания короба достаточно четырёх швов с каждой стороны. Если плотность материала 1,5 – 2 мм, днище и стенки выгибаются определённым образом. Этого нужно не допустить. Поэтому эти компоненты усиливаются с помощью профильной трубы или уголка.

Стадия 6. К данному коробу привариваются ножки. Их приготовить к работе нетрудно. В этой задаче помогут металлические уголки. Ножки можно монтировать вдоль углов созданной конструкции, можно в торец днища.

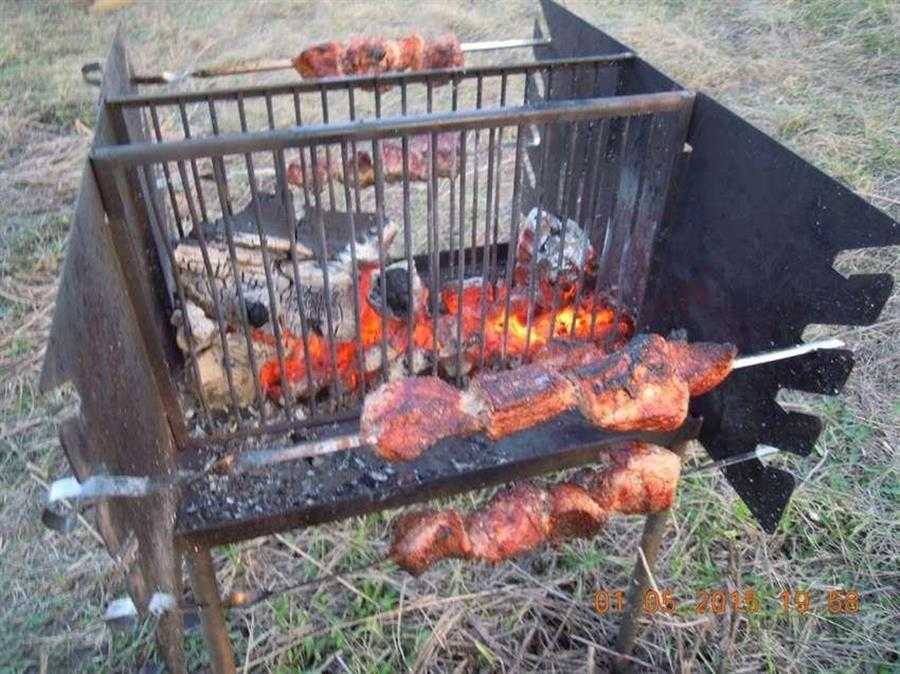

Вертикальный двусторонний мангал. Жарим мясо с ДВУХ сторон

Это одна из разновидностей вертикального мангала. Мясо можно жарить с двух сторон, при этом вне зависимости от направления ветра мясо прожаривается равномерно с обеих сторон.

Вот только сверху жар чуть сильнее, поэтому следует иногда переставлять шампуры.

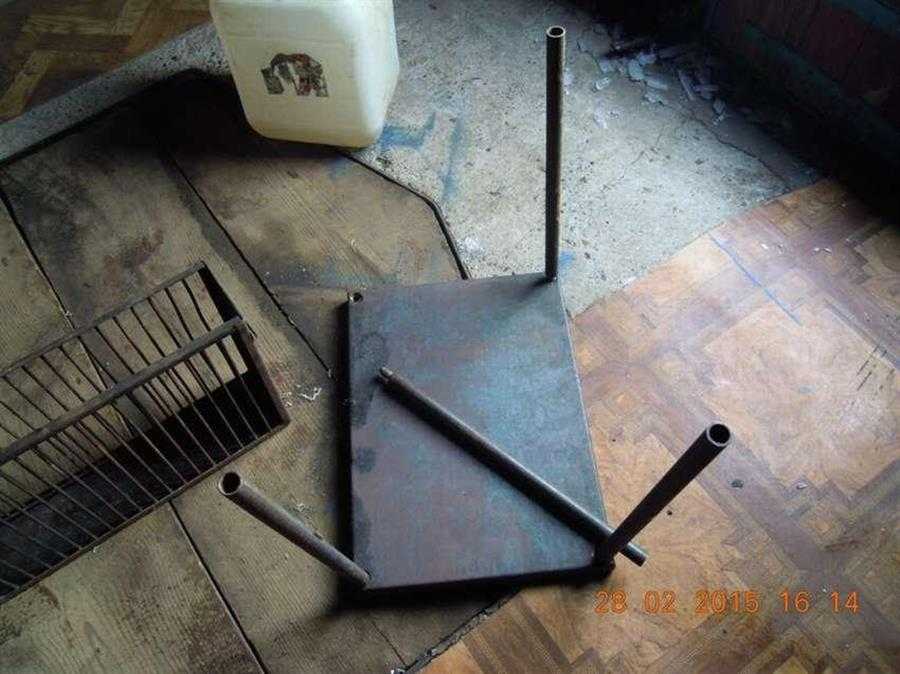

Сначала необходимо прикрепить ножки к столешнице

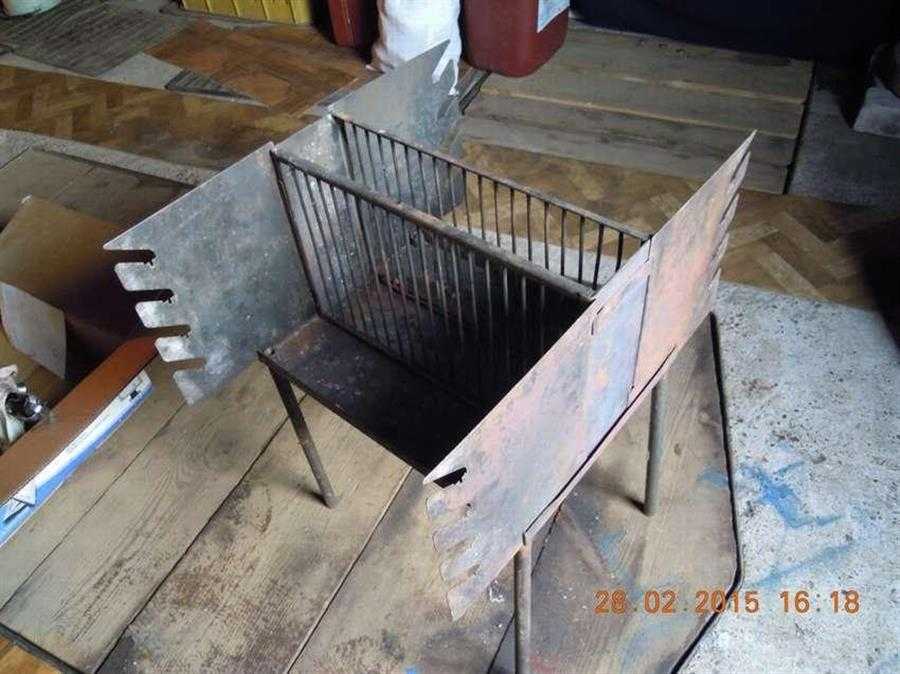

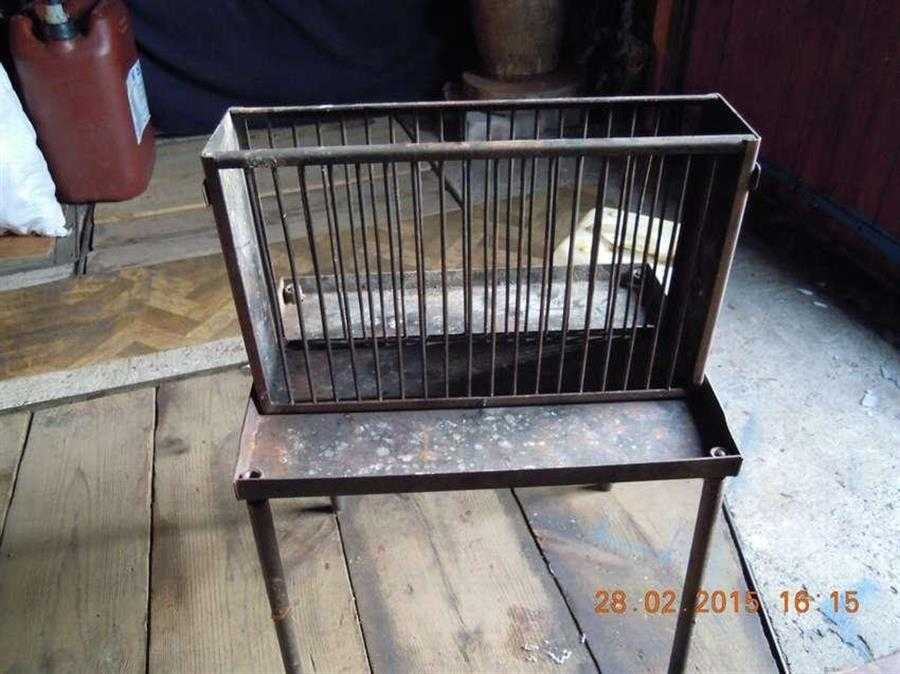

Затем закрепить решетку для дров

Подсоединить остальные части конструкции, а именно – стенки

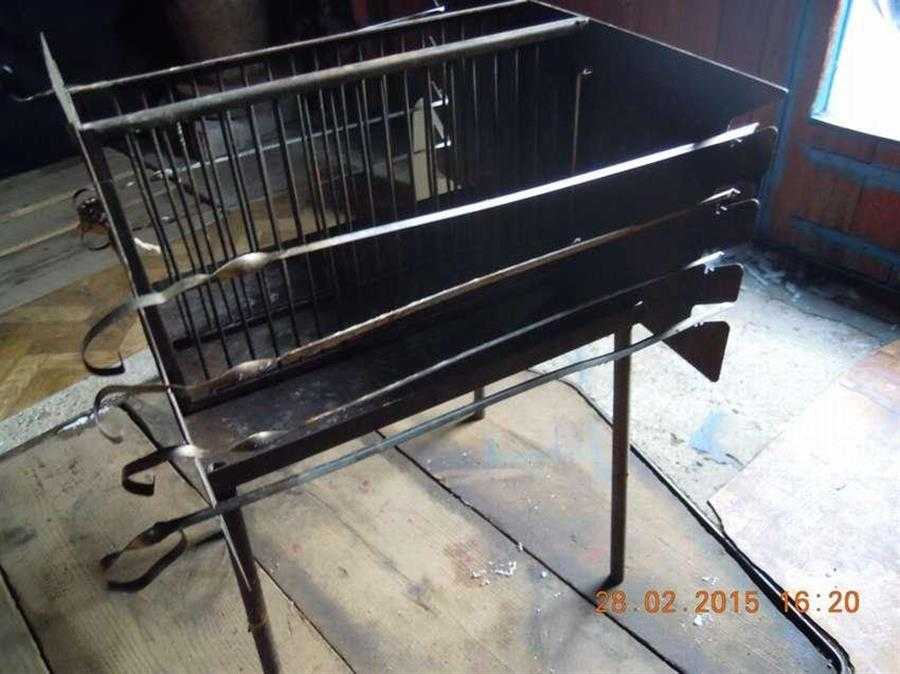

Собранная установка выглядит следующим образом

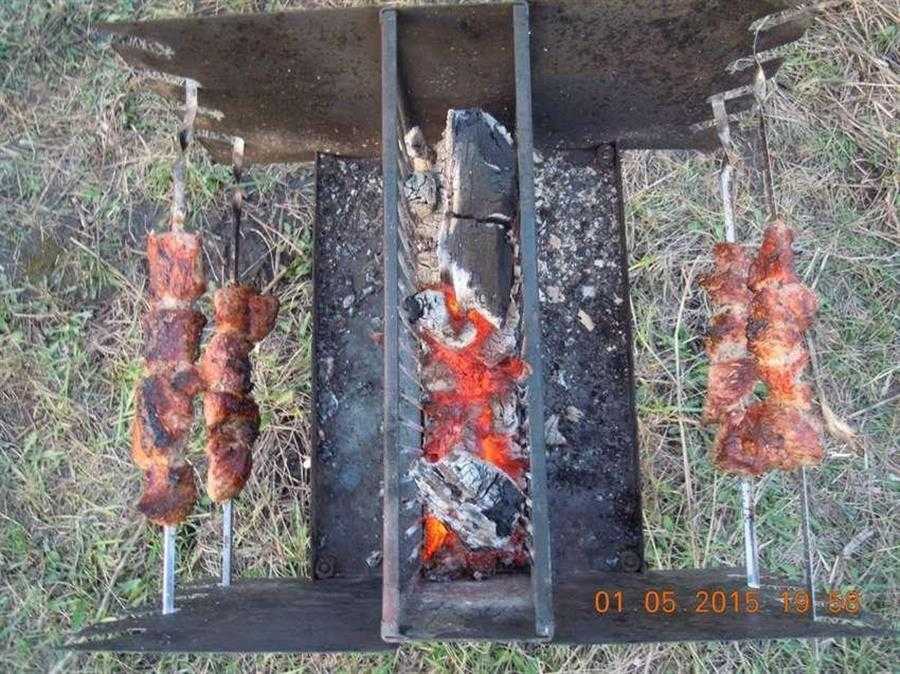

За счет того, что мясо находиться не над огнем а сбоку, то меньше вероятность, что оно сгорит.

Автор фото: psi-factor

Источник фото: drive2.ru/l/5875052/

Читать полностью (ссылка)

С чего начать строительство?

Подумайте, в каком месте хотите построить мангал. Лучше для этого выбрать зону отдыха.

Нужно позаботиться о том, чтобы обеспечить защиту от непогоды. Самодельный очаг можно установить в дачную беседку, под навесом или в частично открытую веранду.

Мастера часто берутся за решение сложной задачи, как сделать мангал в виде многофункциональной печи.

Показатели средних размеров: ширина – 1,6 м; высота – 1,6 м; глубина – 0,8 м. Для многофункциональной печи требуется сделать основание, примером которого может служить ленточный фундамент.

Сложную конструкцию мастер обычно дополняет различными функциональными надстройками:

Ниши. Их удобно использовать, чтобы хранить шампуры и другую посуду.
Выемки. В них складывают дрова, чтобы они подсохли возле очага.
Раковина. Ее устанавливают, когда имеется реальная возможность подвести коммуникации. В ней удобно мыть руки или посуду.

Чертежи мангала помогут грамотно создать проект. Ведь необходимо учитывать не только техническую сторону вопроса, но и эстетическую составляющую.

Если взглянуть на фото мангала, то он должен быть центральным элементом композиции

При этом важно, чтобы все окружающие предметы сочетались.

Моделирование мангала

Процесс моделирования позволяет наглядно оформить будущее изделие, изобразить конструкцию по деталям, разобраться, как будут соединяться элементы.

При правильно собранном макете получается мини-версия мангала. Сделать ее удобно из пенопласта и других легких материалов.

В зависимости от модели стандартная конструкция может быть дополнена (на выбор):

каминной кассетой;
столешницей с мойкой;
встроенной дровяной печью;
духовкой (русская печь);
рабочей поверхностью, которую можно поднимать (откидной столик);
тандырницей;
казаном, плитой.

Порядовка печного комплекса

Каждый из перечисленных модулей делается встроенным или по желанию заказчика устанавливается отдельно.

Как работает мангал?

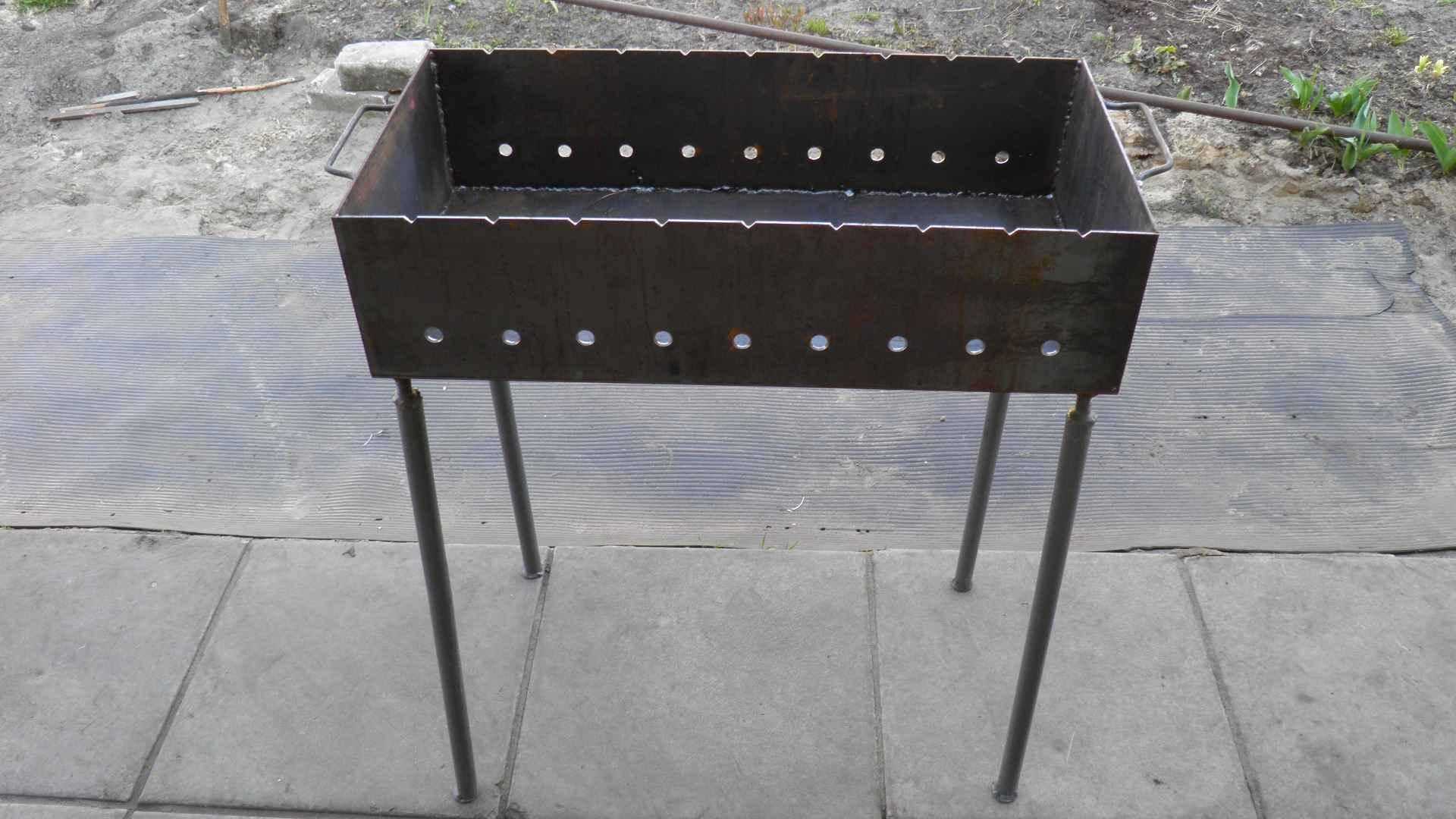

Планируете отдых на природе? Возьмите с собой переносной мангал, и ваши кулинарные способности оценит каждый! А если вы часто устраиваете дружеские посиделки на даче, то без стационарной модели не обойтись. Они имеют объемную рабочую поверхность, поэтому подойдут для большой семьи и веселой компании! Для того, чтобы создать функциональное устройство, необходимо учесть все детали. Для этого необходимо ознакомиться с принципом работы и структурой изделий:

Ножки. В основном, это 4 прямых металлических штыря. Они должны плотно заходить в землю и поддерживать весь каркас. Поэтому, при выборе размеров, необходимо учитывать и это свойство. Выбор размеров — это индивидуальный подход каждого мастера. Стандартная длина магазинных конструкций — 80-120 см. Некоторые народные умельцы использовали вместо ножек старые столы и т.д.
Корпус. Это основа конструкции. Состоит из четырех стенок и днища. Низ жаровни необходимо значительно усиливать. Это место наиболее интенсивно эксплуатируется. Стенки нужно перфорировать. Боковые отверстия понадобятся для создания воздухообмена в коробе.

Изображение простого и функционального мангала своими руками.

Работает жаровня по простому принципу. Сначала разжигается костер, подкладываются дрова в короб. Далее нужно немного подождать, пока древесина перегорит, появится жар. После выкладываются шашлыки на шампурах. Также можно использовать гриль-сетку. Все зависит от того, какое блюдо готовится.

Обратите внимание. На этапе проектирования не забудьте учесть углубления на боковых стенках для шампуров!

Вычисление габаритов

Параметры задуманного мангала – критерии ключевые. От них определяется удобство применения агрегата по целевому назначению.

Если его задействовать будет семья со стандартным количеством человек (3-4), то сгодится модель 60 х 35 см.

Для коллектива с большим числом людей необходимо использовать более крупную конструкцию.

Фотоснимки стандартных и нестандартных версий легко находятся в сети. Могут попадаться такие снимки, на которых традиционная версия дополняется многими составляющими и устройствами. Они расширяют её функциональный спектр и украшают её облик. Сотворить любую металлическую модификацию нетрудно. И сварочный процесс можно проводить своими усилиями.

Например, можно действовать по такому чертежу:

Подобных и прочих чертежей в интернете предостаточно. Вполне можете строить свою работу на их основе

Важно решить дилемму с числом шампуров, одновременно находящихся на сварном мангале

Прочие вариации конструкции

На основе бочки

Для создания необходимой конструкции сгодится и металлическая бочка. При её применении работа выполняется довольно динамично и просто. Так как бочки обычно имеют внушительные параметры, то мангалы из них создаются крупными и массивными. Они предусматривают готовку блюд на многочисленный коллектив.

Если вы задействуете подобную бочку, то обязательно сделайте крышку для задуманного аппарата. Во время его работы он должен закрываться крышкой. Так гарантируется равномерная и отменная прожарка готовящейся пищи.

На основе баллона

Здесь работать можно двумя способами. По одному создаётся более сложная конструкция. По второму – более простая.

В любом случае нужно сначала обезопасить баллон. У него отвинчивается кран. Подводится шланг с водой. Под несильным напором следует вода. Баллон заполняется полностью. После чего позволяется резка метала.

Обычно применяют баллон на 50 л., внешний диаметр – 96 см. Это оптимальные данные для создания шести больших порций шашлыка.

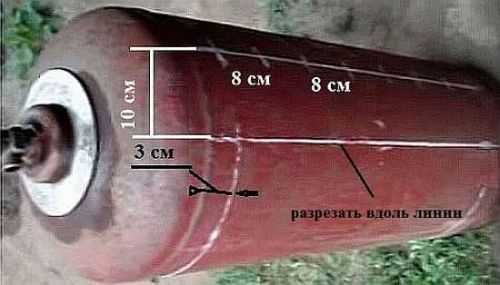

По продольному шву делается разметка. По ней рассчитываются все дистанции.

От шва по обеим сторонам рассчитывается расстояние 24 см. Проводятся черты. Баллон в горизонтальной позиции. На одной черте создаётся разметка под шампуры. От круговых швов по правой и левой стороне отступ – 3 см. Затем отметки ставятся постоянно через 8 см. Итого – 6 обозначений. В них просверливаются отверстия. Примерный диаметр каждого – 1 см.

От черты разметки нужно вверх отложить 10 см. Здесь окончание крышки аппарата. Потом она сама размечается. Это дистанция между начальной чертой и последней. Между ними при отступе от круговых швов – 3 см – обозначаются линии.

Затем сразу привариваются петли. Здесь нужен ассистент.

Болгаркой отрезается дверка. Из баллона выливается вода.

Крышка не должна заваливаться назад. Поэтому между петлями по черте разреза привариваются два уголка шириной 3-4 см. Они должны быть с правой и с левой стороны крышки.

Степень разгиба уголков определяет дистанцию открытия крышки.

Нижний обод удаляется. К крышке монтируется деревянная ручка.

Чтобы исключить проваливание крышки внутрь, нужно приварить металлическую полосу к вырезу. Её плотность: 1-3 мм, ширина – 3 см.

По обозначениям делаются дырочки для шампуров. Используется дрель. На противоположной стороне на тех же позициях тоже устраиваются такие же дырочки.

Баллон поворачивается днищем вверх. От шва по обеим сторона отступ 10 см. От таких линий следует ещё отступ на 10-12 см, проводятся линии. От шва посередине образовались две полосы. Их ширина – 10 см. В них на дистанции 5 см делаются прорези для воздуха. Вместо прорезей можно просверлить много дырочек.

Кран устраняется. Отверстие заваривается.

Более простая версия создаётся так: баллон распиливается вдоль на две равные части. По краям сверлится множество дырочек для воздуха. Прикрепляются ножки.

Создание переносных версий

Они отлично спасают на природе. Их можно купить или сделать своими усилиями.

Их виды: сборные и раскладные. Формат вторых – чемоданчик. Пример:

Здесь крепления – дверные петли. Ножки тонкие.

Здесь у днища складываются ножки. Прочие компоненты укладываются поочерёдно. Боковые части соединяются пропилами.

Разборные версии образуются компонентами, не имеющими скреплений. Сборка проходит на месте. Она может быть болтовой. Может — с пазами и пропилами. Делаются такие изделия без сварки. Работа идёт с болгаркой (у неё алмазный диск) либо пилой по металлу.

Заранее делается картонный макет. Он подгоняется идеально под размеры изделия.
Выкройки переносятся на металл.

Проектирование изделия

Перед началом работы следует подготовить проект будущего мангала. Схемы можно скачать из интернета. Но при их использовании результат не всегда будет соответствовать ожиданиям. Поэтому предпочтительнее разрабатывать чертежи самостоятельно, тем более что это совсем нетрудно.

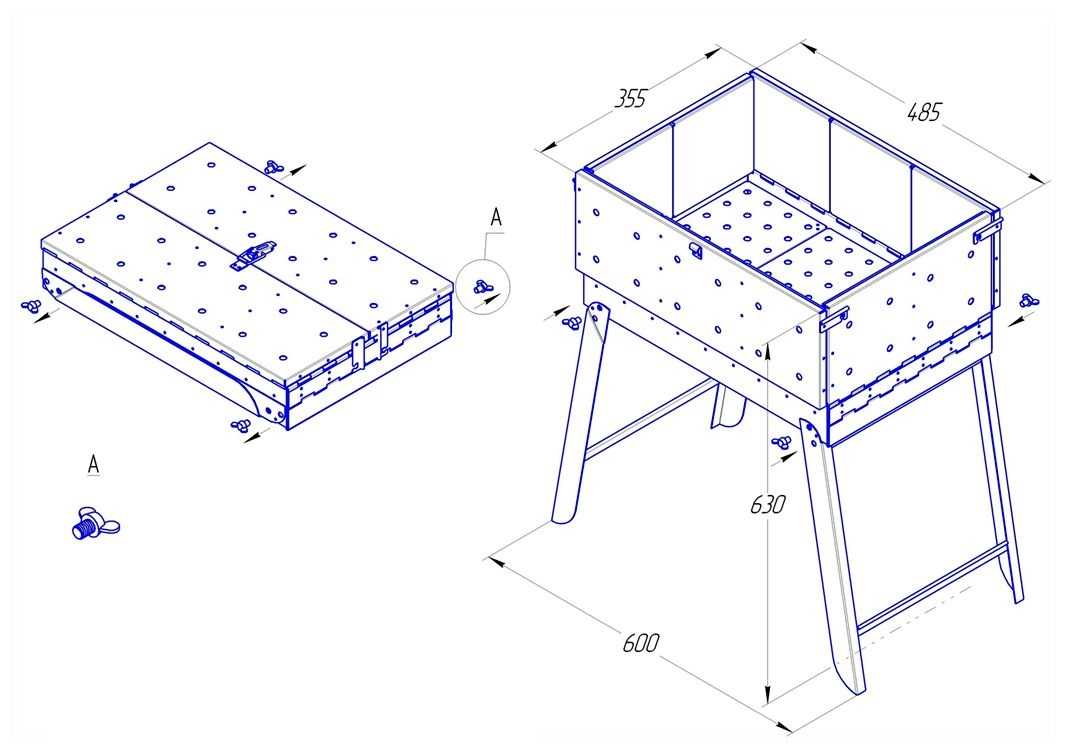

Подробный чертёж разборной шашлычницы-чемодана с указанием размеров конструкции

Шашлычница-чемодан в разобранном и собранном виде

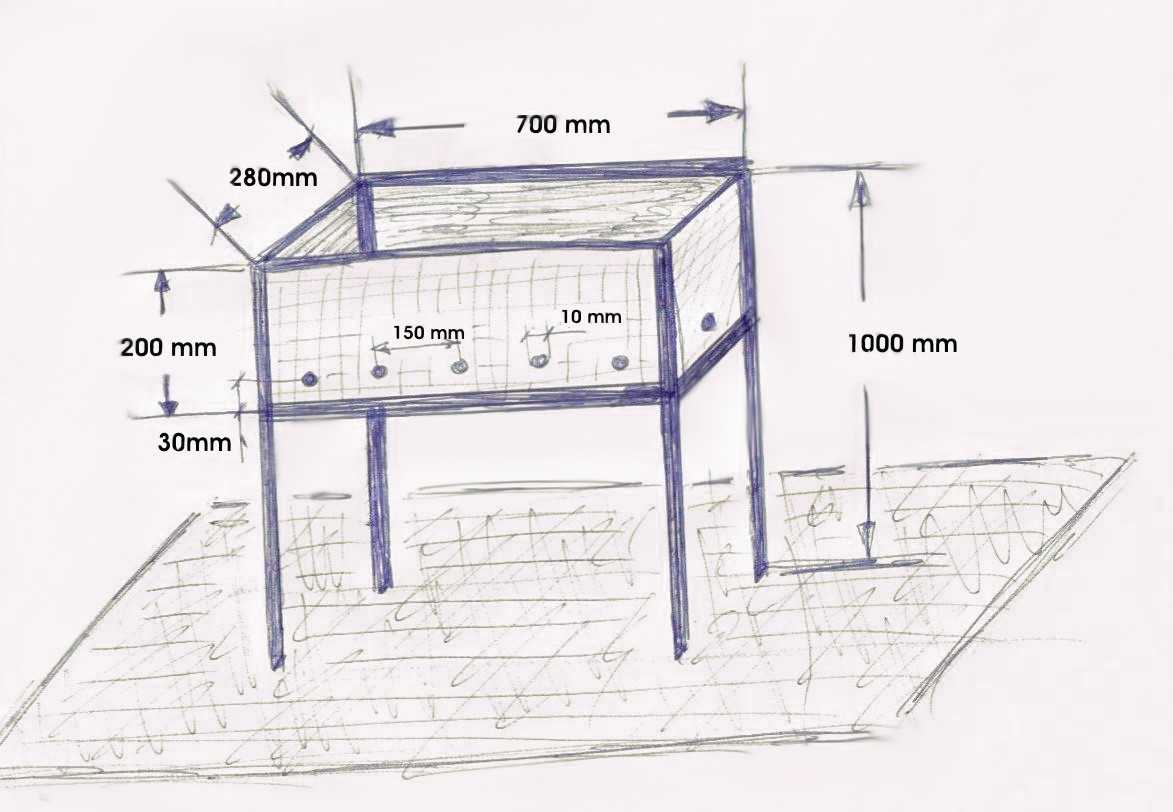

Схематический рисунок мангала с указанием примерных размеров

Важно продумать каждую мелочь и всё предусмотреть, чтобы готовое изделие идеально подходило для заданных условий эксплуатации. Начертить чертежи можно карандашом на бумаге или в специальных компьютерных программах, таких как Компас, AutoCAD или SolidWorks

При самостоятельном проектировании нужно следовать таким принципам:

Изделие должно включать в себя минимальное количество составных частей, чтобы шашлычницу можно было легко и быстро собрать и разобрать.
Детали должны быть небольшими, чтобы их было удобно транспортировать.

При выборе длины ножек следует помнить, что высота мангала в разложенном виде должна составлять около 1 метра (плюс-минус 200 мм).

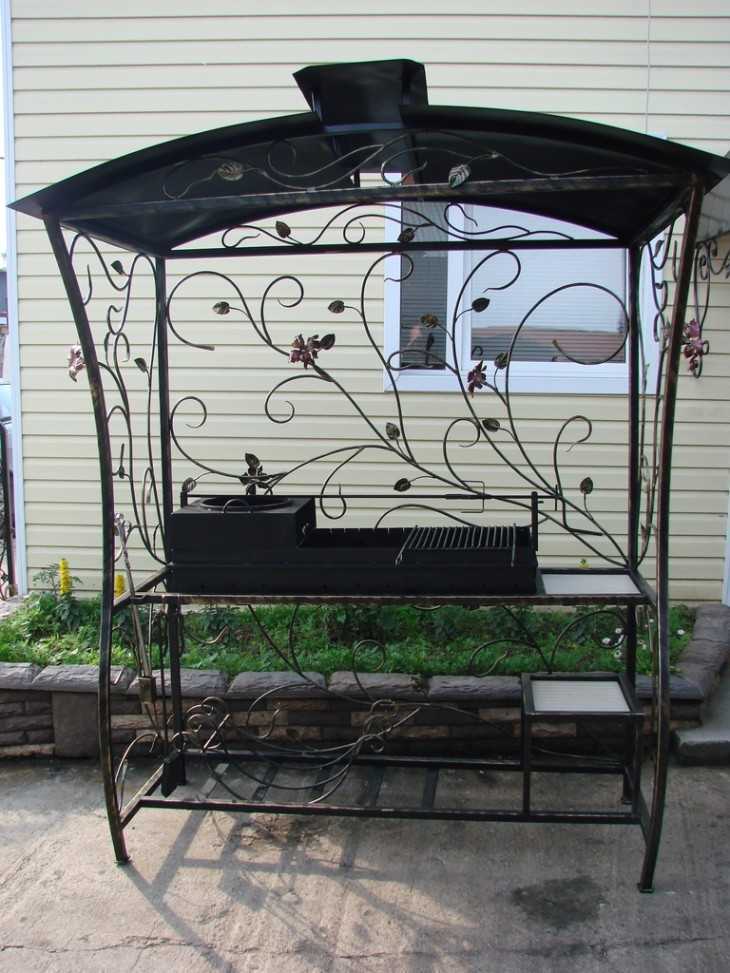

Металлические мангалы с навесом: чертежи

Чтобы приготовить шашлыки при непогоде, можно использовать специальную конструкцию мангала. Это позволяет скрыть жар и мясо от осадков, но сама по себе такая конструкция непростая. Здесь предлагается два варианта действий:

установка навеса непосредственно на мангал;

установка дополнительного навеса, который не относится к мангалу.

Последний вариант будет более рациональным, так как он позволяет скрыть не только шашлыки, но и человека, который следит за их приготовлением. Первый вариант требует дополнительных расходов, так как основа должна выдерживать нагрузку от навеса.

При этом конструкцию советуем крепить на металлические углы. Это самый лучший вариант, так как он облегчает его сборку. Полотном для навеса чаще всего выступает профнастил

Он огнеупорный, никак не реагирует на перепады температур и отличается невысоким весом, что важно для облегченной конструкции

Сборка навеса мало чем отличается от обычной, и требуется только защита огня и грамотное расположение основы. Таким образом, Вы сможете спокойно готовить еду, не переживая за то, что можете зацепиться за арматуру.

Стоит отметить, что мангал из металла с навесом – это сложный вариант, который под силу опытным сварщикам

Здесь важно создать надежную конструкцию, вес которой будет равномерно распределен на основание. Для стационарных мангалов такой навес сделать намного проще, так как для них можно устроить несущий фундамет

Конструкция с навесом может декорироваться металлическими элементами, как это Вы можете заметить на фото. Это не просто улучшит внешний вид, но и сделает навес более устойчивым и надежным.

Внимание! Если крыша установлена низко, оборудуйте ее специальным воздуховодом

Строительство мангала из кирпича

Конструкция предполагает возведение прочного фундамента. Его делают из песка, гравия, цемента и огнеупорных кирпичей. Кроме строительных инструментов мастеру понадобится дрель со специальной насадкой или бетономешалка, чтобы готовить раствор.

Нужно приготовить арматурные прутки с армирующей сеткой, а также металлические уголки с метизами. Мастер заранее заготавливает материал для создания обрешетки.

Важно правильно рассчитать общий вес будущей конструкции, чтобы построить надежное основание. Если придерживаться габаритов мангала, указанных выше, фундамент закладывают на глубину 0,5-0,6 м.

Схема изготовления

Для изготовления «чемодана» потребуются минимальные навыки сварщика.

Из листа железа выпиливается днище, а на боковых сторонах с помощью сверла проделываются отверстия около 10 см диаметром.
Вырезаются боковины и загибаются внутрь (на чертеже это прерывистая линия). Чтобы они без проблем загибались, следует поместить с помощью крепежных элементов или сварки петли между днищем и стенками.
Далее вырезаются съёмные стенки с торца, которые вставляются при сборке мангала в боковушки и днище. Для этого со стороны делаются тонкие прорези, как показано на схеме.
К днищу привариваются 4 гайки для будущих ножек конструкции. Для этого понадобятся 4 прута арматуры 60 см длиной.

Для удобства при переноске стоит приварить к чемоданчику ручку.
Закрываться он может на специальный фиксатор или обычный крючок, прикрученный к стенке. Эта деталь необходима и для того, чтобы чемодан не распался и не открывался при транспортировке.
Чтобы результат выглядел эстетически привлекательно, можно покрыть «чемодан» термоустойчивой краской в баллончиках, которая способна выдерживать температуру до +600ºС и не деформируется.

Модели с решетками для барбекю

Прорабатывая параметры мангала, следует, в первую очередь, учитывать размер решётки для барбекю. Они составляют 18×28 см. Располагаться решётка должна на расстоянии 5–8 см от поверхности углей.

В этом случае удастся обеспечить равномерную прожарку мяса. Чаще всего размеры мангала для шашлыка из железа выбираются 18×30 см. Этого достаточно для размещения одной решётки.

Покраска готового изделия

Важным вопросом в изготовлении мангала является покраска. Без нее нельзя обойтись, так как металл, используемый в конструкции, подвергается ржавчине, а пепел и сажа не улучшают ее внешний вид.

Для покраски применяются специальные составы, к которым предъявляются следующие требования:

жаростойкость;
устойчивость к перепадам температур;
отсутствие вредных испарений.

Этим требованиям соответствуют такие покрытия:

кремний-органические эмали;

термостойкие краски различного назначения.

Нельзя не отметить то, что покраска мангала своими руками – довольно сложный и ответственный процесс. Они нуждаются в специальном обжиге, после чего и получают свои свойства. Предлагается еще один вариант – оксидирование. Он достаточно затратный в исполнении, но сделать его своими руками возможно.

Лучше выбирать черный цвет для краски. Поскольку рядом будет много пепла и сажи, остальные покрытия быстро мараются. На таком цвете налет будет абсолютно незаметен.

Внимание! Покраску стоит выполнять только снаружи. Внутри покрытие достаточно быстро слезает в результате высокого жара, да и никакого смысла в этом нет

Создание мангала своими руками

Конструкция из кирпича

Чтобы сделать такой мангал, потребуются следующие материалы:

термостойкий кирпич;
проволока;
песок и цемент;
армированная сетка;
металлические уголки;
гашеная известь;
рубероид в качестве гидроизоляции.

Предварительно необходимо разложить кирпичи, чтобы определиться с их количеством и местом расположения. Потом нужно приготовить раствор из цемента, песка и гашеной извести в соотношении 1:3:1. В процессе кладки нужно следить за тем, чтобы промежутки между кирпичами были полностью заполнены раствором. Готовый ряд следует аккуратно простукивать резиновым молоточком. Кладка выполняется в шахматном порядке. При этом первый кирпич кладут в углу.

Для устройства жаровни своими руками потребуется несколько арматурных стержней. Их устанавливают между противоположными стенами конструкции, а сверху кладут основание топки. Это может быть металлический поддон. Здесь нужно оставить промежутки незаполненные раствором, благодаря чему воздух будет попадать в камеру. После этого останется лишь поставить решетку.

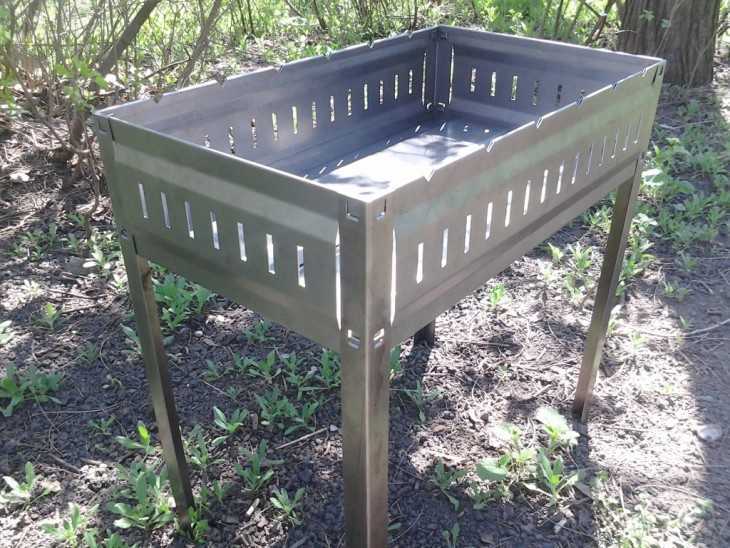

Переносная конструкция из металла

В первую очередь необходимо заняться проектированием. Длина изделия должна быть такой, чтобы здесь поместилось 6-10 шампуров. При разметке глубины следует помнить о том, что мясо не должно находиться слишком близко к углю, иначе оно сгорит. Высоту конструкции выбирают в зависимости от роста повара. Как правило, этот параметр мангала колеблется в пределах 80-120 см.

Далее нужно сделать ящик-основу своими руками. Для него потребуется лист металла толщиной в 20 мм. Слишком тонкий материал быстро прогорит, а толстый затруднит переноску конструкции. Из металла нужно подготовить такие детали:

средняя и задняя стенки 90х15 см;
дно 90х30 см;
боковые стенки 30х15 см.

Эти элементы аккуратно вырезают болгаркой, после чего на передней и задней части подготавливают отверстия диаметром в 10 см с промежутками в 5 см. Подобное решение поможет обеспечить приток воздуха в мангал.

Для ножек потребуются уголки размером 25х25 см или металлические трубки диаметром в 30 см. Длина ножек составляет 60-110 см. Специалисты рекомендуют использовать именно трубки, благодаря которым конструкция получится разборной. Для этого к трубкам привариваются болты. В уголках дна подготавливаются отверстия, диаметр которых немного превышает диаметр болтов. К внутренней стороне привариваются гайки. Когда металл полностью остынет, крепежные элементы фиксируются. Если вы планируете использовать вместо трубок уголки, то их приваривают к основанию или закрепляют болтами и гайками.

К готовой основе при желании можно приварить ручки, установить полочку для дров или крючок для кочерги.

Конструкция из камня

Каменный мангал, созданный своими руками с соблюдением строительных норм, считается лучшим украшением сада, что заметно по фото. Для создания подобной конструкции рекомендуется использование натурального камня.

Перед началом работы необходимо определиться с габаритами мангала. Для удобства следует подготовить простой чертеж, что позволит определиться с количеством материалов.

При сооружении простого каменного мангала своими руками нужно сделать фундамент, ведь он поможет защитить конструкцию от температурных перепадов. По сути — это монолитная бетонная плита толщиной в 10 см. Для нее следует вырыть котлован и засыпать дно песком и щебнем. Этот слой утрамбовывается и смачивается водой. Затем нужно подготовить опалубку из фанеры либо досок. После этого осуществляется монтаж армирующего каркаса, который делает фундамент более прочным. Сюда заливают раствор из песка, цемента, небольшого количества щебня и воды. Когда основание высохнет, необходимо покрыть его рубероидом.

Специалисты рекомендуют использовать натуральный камень для создания каркаса, а топку сделать из огнеупорного кирпича. Последний материал при желании можно заменить камнем, предварительно вымоченным в воде. В процессе строительства стоит сделать своими руками отсек для дров и различных принадлежностей.

Для закрепления камня используется глиняный раствор. Так, глину несколько дней вымачивают в воде, а потом смешивают с песком в отношении 1:3. Для облицовки конструкции камнем подойдет обычный цементный раствор. При этом материал нужно предварительно помыть и отшлифовать.

Варианты мангалов своими руками

Мангал, созданный своими руками, станет лучшим украшением дачного участка. Создание такой конструкции переносного или стационарного типа не вызовет сложностей. Главное – подобрать качественные материалы и соблюсти все строительные нормы.

Подсказки для металлических аналогов

Металлические мангалы более легкие и практичные, чем кирпичные аналоги. Тут бывает множество нюансов, которые зависят от выбранного материала, из которого будет изготавливаться мангал. Рассмотрим некоторые из них:

Можно сделать приспособление для барбекю, используя 200-литровую бочку. Однако тут ширина всегда будет больше по умолчанию, поскольку габариты у бочки не совпадают со стандартными размерами.
Можно использовать нержавеющий бак стиральной машины, чтобы получился очаг из вертикальной трубы. К такой конструкции шампуры приспособить не получится, а вот металлическая решетка для гриля отлично подойдет.

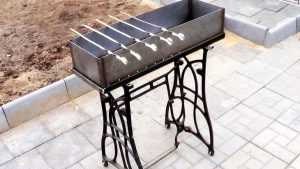

Ножки можно сделать из различных б/у материалов. Это не всегда удобно с точки зрения практичности, зато сделает ваш мангал необычным.
Сверлить дырки или нет каждый решает сам. Многие сходятся на том, что от них больше вреда, чем пользы.
Металлическое приспособление рекомендуется покрыть огнеупорной краской. Так вы придадите ему презентабельный вид и увеличите срок эксплуатации.

Смотреть так же:

Итак, мы рассмотрели стандартные размеры мангалов. Теперь вы сможете самостоятельно соорудить эту конструкцию и порадовать близких вкусным шашлыком.

ПоделитьсяПоделитьсяПоделитьсяКласснутьТвитнутьЗапинить

Советы по использованию

Мангал – это одна из самых необходимых вещей. Конструкция может быть самой разнообразной, равно как и сырье, из которого его изготавливают. В любом случае, прежде чем вы определитесь с параметрами жаровни, следует грамотно выбрать для нее место.

Само по себе назначение мини-кухни предполагает, что мангал должен находиться на некотором удалении от жилого строения, обычно его устанавливают так, чтобы он обращался к глухой стороне дома

Важно, чтобы дым от него не проникал в окна, а искры не попадали на легковоспламеняющиеся предметы. Старайтесь, чтобы в радиусе 3 метров не было деревянных объектов, складированных досок, садовых деревьев

Ну и в заключение хочется отметить, что изготовить мангал под силу абсолютно каждому. Чтобы сделать его качественным и стильным, не надо быть гуру строительства, достаточно иметь самые простые навыки работы с инструментами и материалами разных типов. Это не только позволит вам создать изделие идеального вида, но и существенно сэкономит ваши средства.

В любом случае, мангал, созданный своими руками обходится дешевле, чем аналогичный из магазина. Даже при приобретении самых дорогостоящих материалов самостоятельная работа будет стоить меньше, чем использование наемных специалистов. Кроме того, личный контроль за работой на каждом этапе позволит вам быть уверенными в том, что мангал делается если уж не на века, то на несколько лет точно.

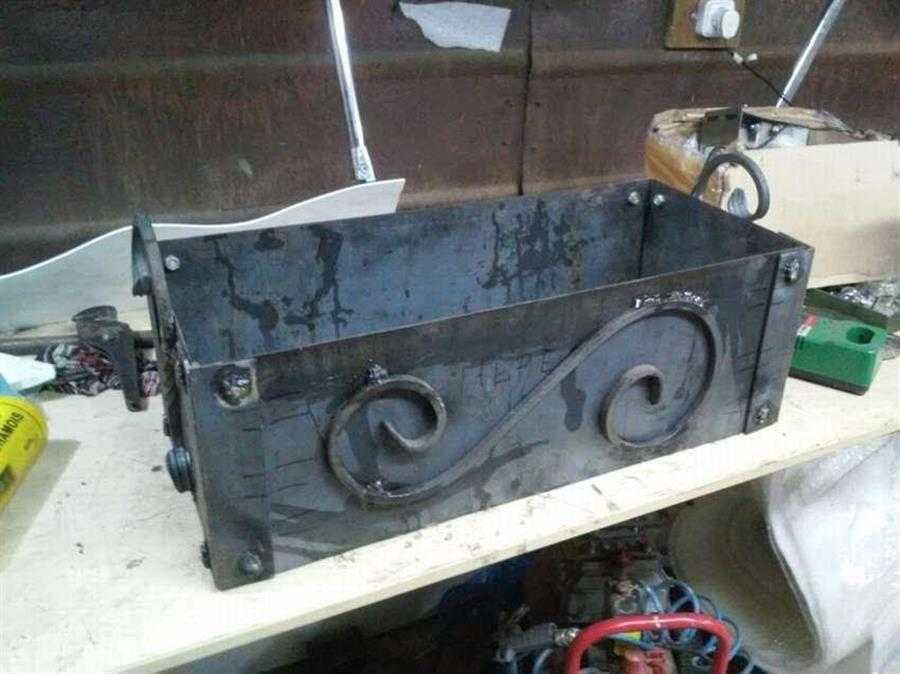

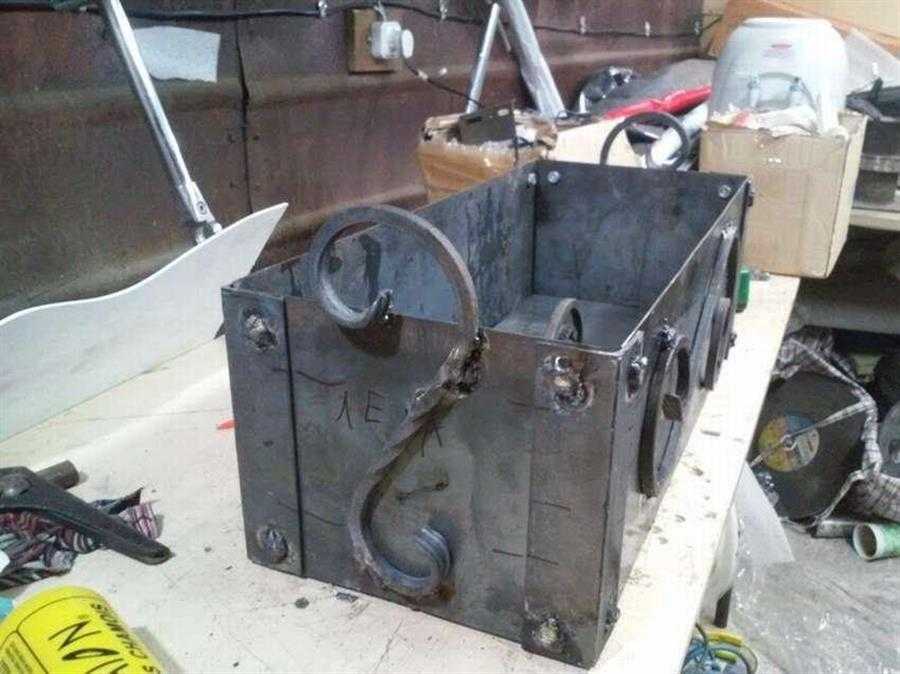

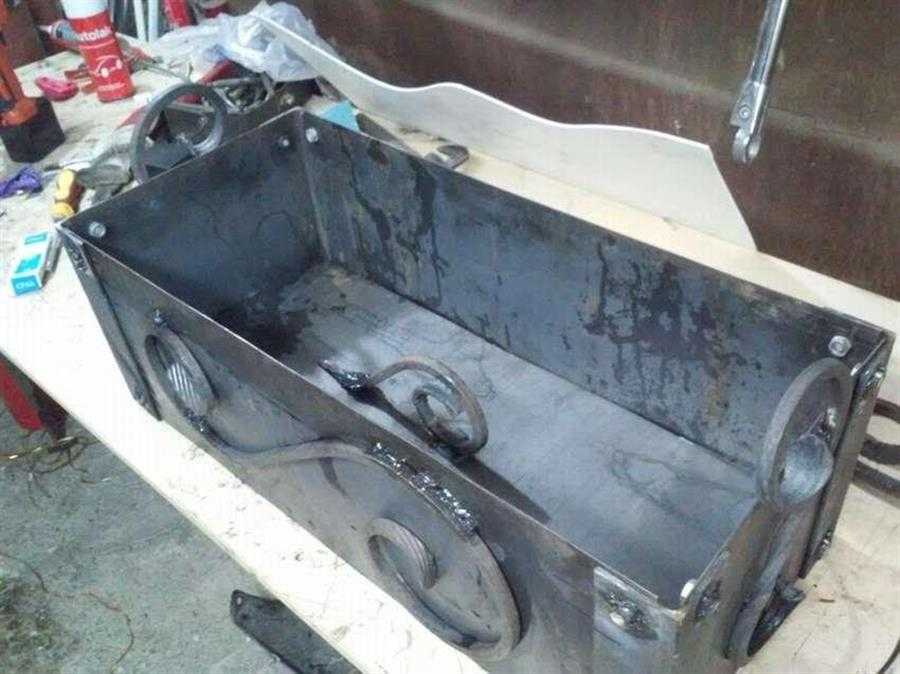

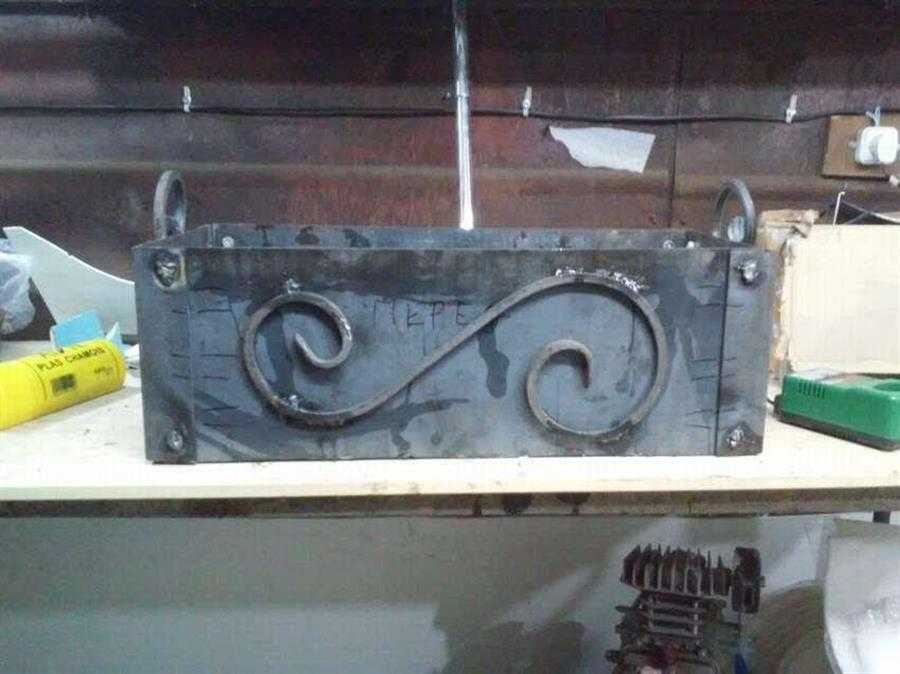

Простой разборный мангал, стенки на болтах в домашних условиях (6 фото)

Этот мангал имеет очень надежную конструкцию. Все стенки скреплены барашками, а резьба от жара совершенно не портится.

Но такая модель подходит только для углей.

Скреплять части между собой лучше барашками, так конструкция будет надежнее и прочнее

Позволяет вместить около 15 шампуров, так как в длину конструкция достаточно большая

Форма не искажается, мангал сохраняет свой первоначальный вид

Главное – не забыть скрепить конструкцию гайками и изнутри

В результате получается надежная конструкция

Автор фото: krickiw

Источник фото: drive2.ru/l/5962906/

Читать полностью (ссылка)

Разборный мангал своими руками: чертежи.

Простой мангал без дополнительных креплений, для его изготовления не требуется сварочный аппарат.

Чертежи мангала.

Какой длины и ширины сделать мангал?

Размеры мангала нужно подбирать индивидуально, на мангале должно помещаться 6 – 10 шампуров с мясом, ширина мангала должна позволять разместить на шампуре около 6 кусков мяса таким образом, чтобы кусочки мяса не касались стенок мангала.

Простой разборный мангал состоит из нескольких частей:

Боковые стенки – 2 шт.
Торцевые стенки с ножками– 2 шт.
Дно.

Материалы:

Лист стали толщиной 3 мм. (Для мангала не рекомендуется использовать металл тоньше 2 — 3 мм, если взять тоньше, то стенки мангала быстро прогорят).
Болгарка, ножовка по металлу.
Дрель.

Как сделать самому

Мы будем использовать стальной уголок и листовое железо 3 мм

Брать более тонкие листы не строит: от жара мангал коробится и нарушается геометрия, а это важно для складной конструкции на шарнирах. Применение нержавеющей стали даст долгий срок службы, но и большую цену

Поэтому считайте сами, а мы рекомендуем изготовить из обычной стали и покрыть изделие термокраской.

Дно

Продольная боковина

Продольная боковина (заготовка под гибку)

Поперечная боковина (короткая)

Ножка

Боковины

Продольные боковины крепятся на шарнире ко дну, а поперечные — вкладываются между.

Продольные:

Вырезать заготовку.
Просверлить отверстия для воздуха.
Сделать пропилы для шампуров: на одной боковине в виде щелей, на другой — треугольной формы.
Загнуть боковые полочки. Чтобы боковины вышли одинаковые, гнуть их можно вместе.
Просверлить отверстие под шарнир — болт М10. В собранном виде с дном, стенка должна раскладываться на 90о, а в сложенном — ровно лежать поверх дна.

Поперечные:

Вырезать заготовку.
Просверлить вентиляционные отверстия.
Приварить квадраты 2*2 см, так чтоб получились пазы (нужно 8 квадратов на одну сторону).

Ножки

Размер ножек: от 30 см до 47 см (внутренний размер дна). Больше не нужно — не поместятся внутрь.

Ножки нарезать из прутка или трубы Ø 12-14 мм. На одном конце нарезать резьбу М10.

Сборка

Ко дну прикручиваются ножки.
Боковые продольные стенки скрепляются с дном при помощи болтов (по 2 на стенку) и этот шарнир при эксплуатации не разбирается.
Отогнуть продольные боковины под 90о.
Вложить между ними стенки-вкладыши, так чтобы пазы зацепились за отогнутые края боковых стенок.

Мангал готов.

В собранном виде это небольшой чемоданчик-дипломат, а в разложенном — среднего вида мангал. Для удобства можно прикрепить ручку переноски и защелку чтобы стенки не раскрывались.

Назначение

Мангал делают из разъемных деталей, которые разбираются и собираются заново. Основная задача — легкая транспортировка, как в пределах участка, так и, например, в лес за городом.

Какие конструкции бывают?

Самый простой вид. Представляет собой металлические стойки, соединенные попарно буквой П, которые устанавливаются над костром и служат опорой для раскладки шампуров;
Самый распространенный тип. Металлический корпус складывается из пяти листов (4 стенки и дно), ножки вставляются в пазы или прикручиваются;
Самая оригинальная разновидность. Имеет форму чемоданчика с ручкой. В кейсе из металла хранятся все элементы мангала и шампура, что очень удобно. Делают модели с колесиками, если у чемодана большей вес.

Материал изготовления:

Чугун. Делает конструкцию прочной, но тяжелой, а также подверженной коррозии.
Сталь. Переносные мангалы из нержавейки наиболее массовые. Не требуют особых условий хранения, устойчивы к температурным перепадам, легковесны. Последний фактор обусловлен небольшой толщиной стали от 0,5 до 3 мм, что отрицательно сказывается на долговечности мангала.

По конструктивным особенностям мангалы бывают:

Разборные прямоугольной формы, собираются с помощью крепежей, в перфорационных отверстиях или пазах.
Складные имеют Х-образную форму. Их механизм подобен тому, что используется в походных стульчиках. Пример такого мангала на фото. Их второе название – трансформеры.
