Нет средств на готовые модели? выход есть

Инструменты и материалы

Несмотря на то что многие с настороженностью относятся к газовому оборудованию, сборка барбекю является довольно простым процессом, который можно без труда выполнить своими руками.

Для этого потребуются такие инструменты и приспособления:

• рулетка;
• строительный уровень;
• болгарка;
• перфоратор;
• ножницы по металлу;
• сварочный аппарат;
• шуруповерт;
• киянка;
• мастерок.

Выбор материала зависит от того, какой тип конструкции выбран за основу. В отличие от дровяных мангалов, газовые аналоги не нуждаются в возведении капитальной кирпичной кладки. Однако выложить стенку из кирпича можно в эстетических целях для обустройства полок и небольших столиков.

Для выполнения такой работы потребуются:

• стальной уголок;
• листовая сталь;
• керамический кирпич;
• песок;
• цемент;
• арматура;
• щебень;
• крепеж (болты, саморезы, заклепки).

Чтобы не усложнять процесс создания газового барбекю, его можно сделать из старой газовой плиты, взяв за основу ее духовку или верхнюю панель. Как правило, все внутренние части газовой плиты выходят из строя в последнюю очередь, в отличие от отделки, ручек и дверки.

Безопасное подключение горелки к магистральному и сжиженному газу

Источник температуры для гриля — газовая горелка. Она может работать как на магистральном газе, так и на сжиженном пропане-бутане из баллонов.

Чтобы подключить гриль к баллону, нужно приобрести регулируемый газовый редуктор. Благодаря регулировкам, можно добиться оптимального давления газа в жиклёре. Редуктор и гриль связаны между собой гибким шлангом.

Важно! Используйте только металлический газовый шланг. Он значительно безопаснее

При подключении проверяйте наличие уплотнительных прокладок.

Пользоваться системой с баллоном нужно так: закрываются краны на гриле, открывается вентиль баллона, редуктором настраиваем давление газа.

Зажигаем спичку, поворачиваем кран гриля. Поджигаем газ над форсунками через специальное отверстие. После завершения готовки закручиваем газ на баллоне, а после затухания — на гриле.

Гриль также хорошо работает на магистральном газу. Давление в магистрали низкое, поэтому при необходимости, придётся рассверлить или заменить жиклёр на форсунке.

Подключение к трубе магистрального газа простое — на трубу наворачивается кран, он соединяется с грилем при помощи металлизированного газового шланга. Требования к безопасности те же, что и при подключении к баллону. Все стыки и резьбы должны быть уплотнены.

Внимание! При конструировании газового оборудования все манипуляции вы делаете на свой страх и риск! Не допускайте скопления газовоздушной смеси в гриле, это может привести к взрыву

Лучшие газовые грили-барбекю

Weber GENESIS II E-310 GBS

Гриль-барбекю этой марки представляет собой установленный на шасси металлический стол с вмонтированной в него духовой камерой. Сбоку предусмотрен ящик для газового баллона. Три форсунки особой формы обеспечивают равномерность горения, а встроенные в топку ароматические пластины не только помогают правильно распределить тепло, но еще испаряют капающий жир и наполняют пространство запахом печеного мяса.

Продукты размещаются на широкой чугунной решетке размером 68х48 сантиметров или подвешиваются на вертеле. Предусмотрен датчик температуры, подсветка и передача данных о степени готовности на смартфон.

Основные характеристики:

• габариты 137х155х74 см;
• вес 70 кг.

Смотрите видео о товаре

Вывод. Такая печь идеально подходит для быстрого приготовления большого количества мясных или овощных блюд. Доступная цена позволяет иметь такой аппарат в индивидуальном домашнем хозяйстве. Он подойдет для большой семьи или радушных хозяев, которые любят принимать у себя гостей.

Char-Broil Professional 4

Гриль-барбекю известного американского бренда, представляет собой выполненный из нержавеющей стали стол с вмонтированной в него духовкой, закрывающимся нижним ящиком, боковыми полками и расположенной с торца панелью управления. Вся конструкция стоит на небольших роликах. Аппарат оборудован автоматическим розжигом, системой регулируемого распределения жара, дополнительной боковой конфоркой, широкой решеткой, поддоном и складывающейся полочкой для подогрева блюд.

Основные характеристики:

• габариты 116х151х56 см;
• вес 59 кг.

Смотрите видео о товаре

Вывод. Модель удачно сочетает в себе гриль и варочную плиту. Она годится для регулярного использования в загородном коттедже. Ее цена доступна, а обслуживание не вызывает никаких затруднений.

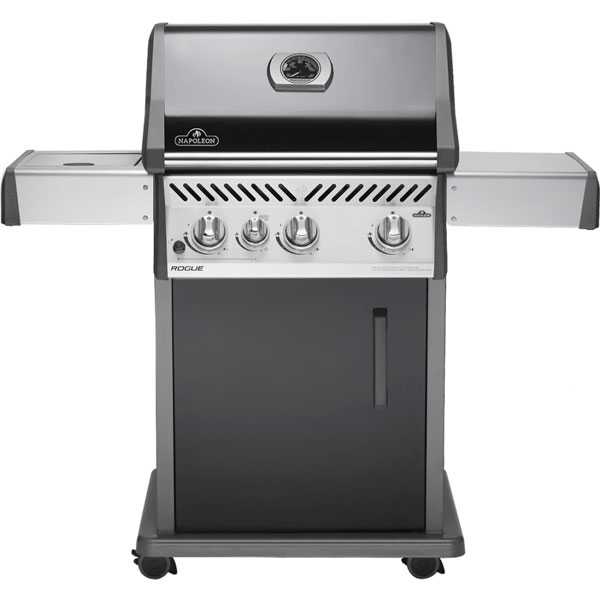

Napoleon Rogue 425 SBPK

Красивый и надежный гриль известной канадской фирмы, изготовлен из нержавеющей стали. Он установлен на легко поворачивающиеся колесики с фиксаторами, что позволяет перемещать его в пределах вашего участка и устанавливать в любом удобном месте. У него три горелки с пьезо-поджигом, встроенный датчик температуры, два боковых пристолья и фирменная чугунная решетка волнистой формы. Любители готовить на углях могут приобрести дополнительный поддон для твердого топлива и вставить его в корпус аппарата.

Основные характеристики:

• габариты 114х151х56 см;
• вес 65 кг.

Смотрите видео о товаре

Вывод. Универсальная модель для приготовления разнообразной пищи удобна в обращении и занимает минимум места благодаря сборной конструкции. Даже при внезапном прекращении подачи газа можно быстро перейти на использование угля.

Weber Q 1200

Недорогой и компактный гриль этой марки способен быстро приготовить мясные или овощные блюда для небольшой компании. Его можно установить на стол или поставить на землю. Он имеет широкий алюминиевый корпус на коротких ножках. По бокам крепятся две полки для посуды и принадлежностей.

В крышку встроен датчик температуры. Розжиг от электрической батарейки. Степень нагрева регулируется поворотной рукояткой. Пища кладется на чугунную решетку, покрытую фарфоровой эмалью. Есть поддон для сбора жира.

Основные характеристики:

• габариты 40х104х42 см;
• вес 12 кг.

Смотрите видео о товаре

Вывод. Очень простая и удобная вещь для загородного дома. Быстро приводится в рабочее положение и не требует особого ухода. Стоимость доступна для каждой семьи.

Подготавливаем баллон

Основной проблемой, возникающей при изготовлении мангала, является газовый конденсат, присутствующий в емкости. Даже если баллон кажется пустым, внутри него может оказаться достаточно большое количество газа. Поэтому, приступать к резке горловины баллона без должной подготовки, нельзя — это чревато травмами, возгоранием или хлопком.

Поэтому, перед началом непосредственных работ с баллоном, необходимо выполнить ряд подготовительных действий, чтобы обезопасить себя от любых неожиданностей:

• Вентиль баллона открыть до самого упора;
• Баллон перевернуть и оставить в таком положении на некоторое время (рекомендуется выдержать не менее суток);

После этого можно приступать к изготовлению мангала.

Делаем мангал для барбекю своими руками

Качественные грили барбекю имеют достаточно высокую цену – в районе 30-50 тыс. рублей. Профессиональные модели стоят и того дороже – 150 тыс. Отличным способом приятно провести время и сэкономить семейный бюджет является изготовление барбекю гриля своими руками.

Наиболее простой вид гриля барбекю – это обычный мангал с решеткой. Чтобы готовить на нем крупные продукты вроде курицы гриль, необходимо сделать его чуть глубже и шире, но сама суть процесса изготовления от этого не меняется. Прочтите также нашу статью Мангал своими руками из металла: стационарный, переносной очаг для отдыха.

Из чего строить

• Бетонные блоки эффективно сохраняют тепло, не требуют дополнительной обработки, неплохо выглядят. Для более красивого внешнего вида вы можете обложить мангал природными камнями.
• Керамический кирпич или огнестойкий кирпич хорошо сохраняют тепло и красиво смотрятся со стороны. Изготавливая мангал, внимательно подбирайте длину кирпича, чтобы получившаяся конструкция не выглядела криво.
• Чугунные детали. Хорошо выдерживают высокие температуры.
• Сталь (нержавеющая) – подойдет для шампуров и решеток.

Виды мангалов

• Подвесной. По бокам мангала вы проделываете дырки по обе стороны, в которые потом просовывается цепочка. Обычно такая конструкция не переносится, хотя есть возможность.
• Переносной. Это маленькие сборные грили, с которыми можно выбраться на природу не только на даче, но и в городе.
• Встроенный гриль барбекю. Массивный, помещается много пищи, крепкий, устойчивый. Как правила, возводится на даче, чтобы проблем с приготовлением еды на большую компанию не возникало проблем.
• Два в одном: камин и мангал. Подобные конструкции часто строят в беседках, где по вечерам становится прохладно. Вы можете не только согреться вблизи огня, но и приготовить вкусную костровую пищу.
• Коптильни. Представляют собой закрывающуюся чугунную бочку. Под ней разводится костер. На поддон выкладывается мясо, картошка и/или овощи. Поддон помещается в «бочку», которая раскаляется от огня. В закрытой емкости еда хорошо пропекается, становясь не только вкусной, но и полезной.

Ход работы

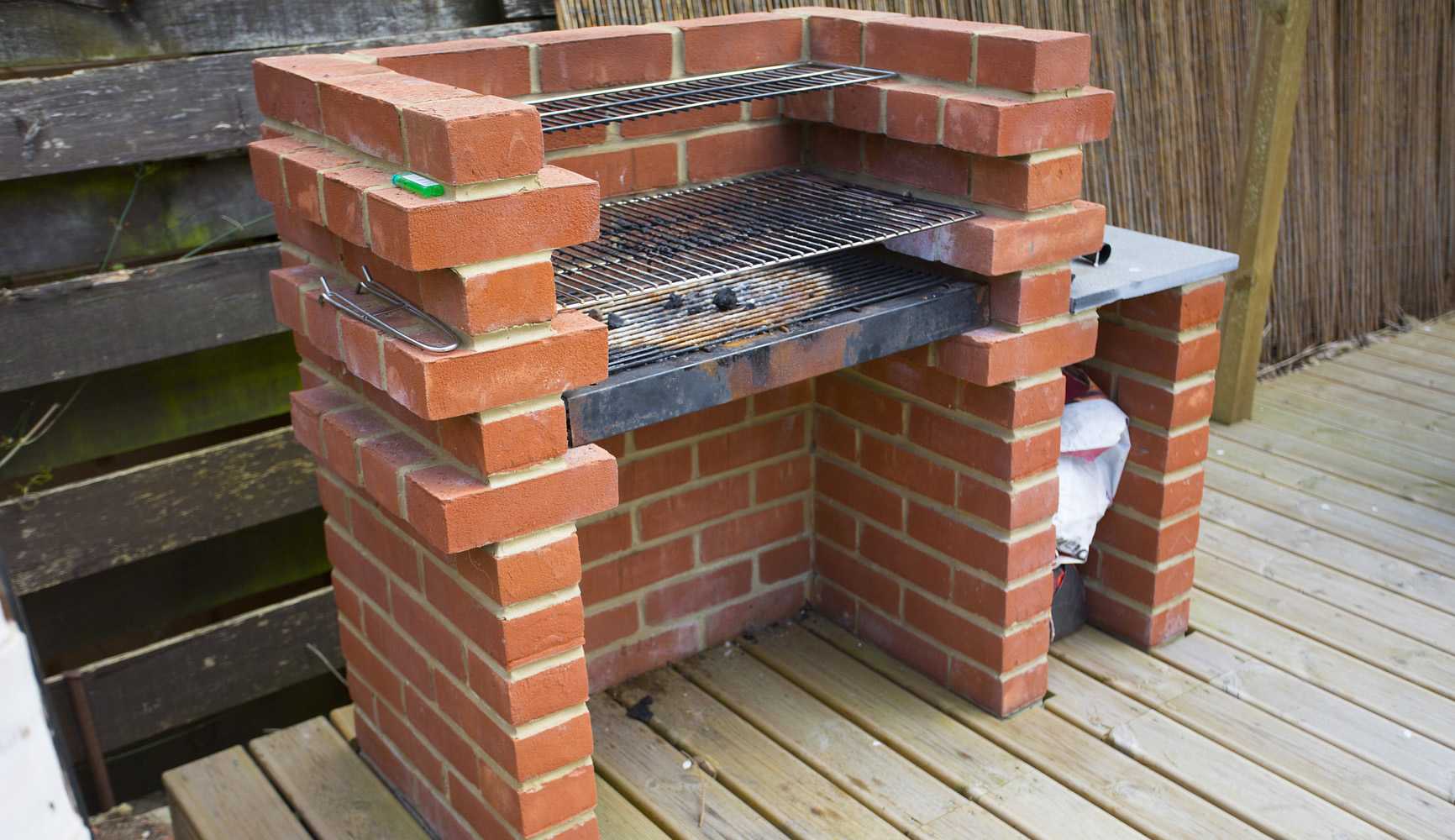

В данном пункте будет рассматриваться изготовление встроенного барбекю гриля своими руками, так как данная модель наиболее распространена среди дачников. Рекомендуем также нашу статью Как сделать мангал из газового баллона: пошаговая инструкция.

1. Изготовьте основу для гриля. Выложите «стенки» кирпичами, блоками или чугуном (особенно в случае бочки).
2. Вбейте на некоторой высоте от земли в основу гвозди, чтобы на них можно было положить решетку так, что языки пламени, идущие снизу, будут едва ее касаться.
3. Сделайте выемки для шампуров.
4. Если вы собираетесь использовать мангал в дождливую погоду, заранее позаботьтесь о навесе. Вы можете закрепить специальный брезентовый навес или сразу начать строить гриль в беседке, где еду и угли защищает крыша.

Не забывайте об удобстве

Делая основу под мангал, добавьте несколько дополнительных отсеков. Один из них можно использовать для дров, другие – для хозяйственных нужд. Также удобно закрепить на основе столешницу, чтобы можно было резать и раскладывать мясо, не отходя от огня.

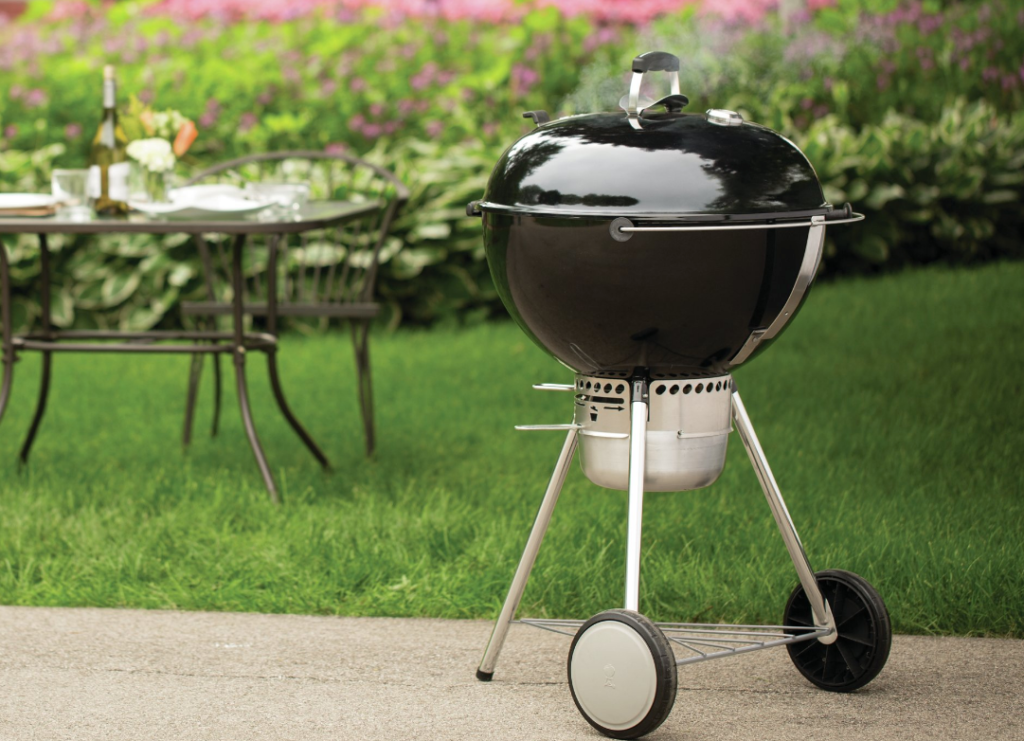

Критерии выбора угольного гриля

Для того, чтобы после покупки конструкция регулярно использовалась и не снижала своих характеристик, следует со всей ответственность подойти к процессу выбора. Рекомендовано соблюдать такие критерии:

• Размер. Если устройство будет регулярно использоваться на свежем воздухе вдали от дома, предпочтение следует отдавать компактным изделиям. Чаще всего такие конструкции складываются и не занимают много места в багажнике автомобиля.
• Размер решетки. От данного показателя зависит количество продуктов, которые можно пожарить за одну процедуру. Многие производители предоставляют двуярусные решетки. Преимуществом такой конструкции выступает то, что есть возможность приготовить одновременно несколько блюд.
• Материал – предпочтение следует отдавать металлическим изделиям и чугуну. Такая конструкция длительный период сохраняет тепло и позволяет получить сочное блюдо равномерной прожарки.
• Высота конструкции, наиболее оптимальной считается высота не менее 60 см. Это облегчает процесс приготовления пищи, так как нет необходимости регулярно наклоняться над грилем.
• Температурный режим. Различный тепловой режим позволяет приготовить разные продукты. Для того чтобы изменить температуру достаточно отрегулировать затворки, которые отвечают за поступление воздуха;
• простота ухода. Современные модели предусмотрены для автоматической очистки конструкции.

Также большое значение имеет стоимость устройства. Данный критерий подбирается каждым пользователем индивидуально. Однако если не планируется частое использование, приобретение дорогостоящих моделей не целесообразно.

Разновидности

Вид гриля напрямую зависит от типа духовки. Всего выделяют три: газовый, электрический и инфракрасный. Рассмотрим каждый вид более подробно.

Газовый гриль

Вариант встречается в плитах с минимальным набором функций – газовых. Для быстрого нагрева нижняя часть духового шкафа оснащена газовой конфоркой, а гриль располагается в верхней части. Он необходим, чтобы поджарить сверху кусок мяса или подрумянить пирог.

Располагаясь лишь наверху, гриль в газовой духовке не обеспечивает равномерное распределение тепла, поэтому для прожарки со всех сторон продукт необходимо переворачивать. Для облегчения процесса некоторые модели плит оснащены вертелом.

Не все газовые плиты имеют функцию конвекции. Для хорошей циркуляции воздуха приходится держать дверцу духового шкафа приоткрытой во время готовки.

Если выбор пал на газовую духовку с функцией гриля, стоит присмотреться к следующим производителям:

• Delonghi;
• Beko;
• Bosch.

Электрический гриль

Электрические духовки оснащают нагревателями двух видов: электрическими или инфракрасными. Оба гриля работают от сети. Их главное различие в нагревательном элементе. В первом случае это электрическая спираль, а во втором – галогеновая лампа.

В современных устройствах электрогриль оснащается таймером. Опция позволяет не контролировать процесс готовки, поскольку устройство завершает работу автоматически. Внутри духового шкафа есть вентилятор, который обеспечивает конвекцию для равномерной прожарки продуктов.

Некоторые электрические модели дополняются функцией PerfectGrill. Такая духовка обладает сразу двумя нагревательными элементами: малым и большим. От того, какой элемент будет включен, зависит степень прожарки блюда.

Чтобы не ошибиться с выбором техники, предпочтение следует отдать следующим производителям:

• Asko;
• Gorenje;
• Bosch;
• Hotpoint-Ariston.

Варианты барбекюшниц

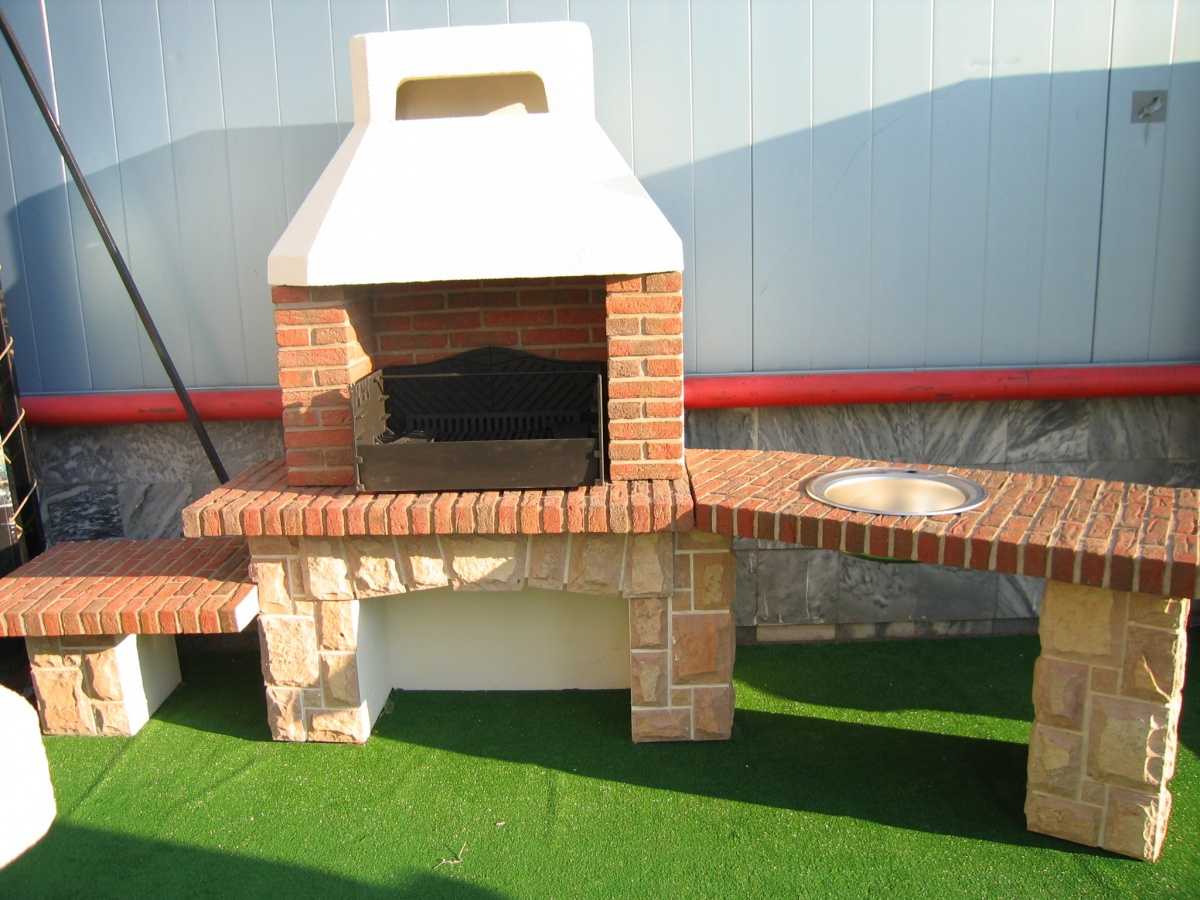

Рассматривая проекты барбекю из кирпича, иногда возникает желание дополнить чертежи своими элементами в соответствии с личными предпочтениями. Некоторые будущие владельцы, при возведении барбекю из кирпича своими руками, обустраивают его дополнительно мангалом и плитой.

Барбекю могут быть весьма разнообразны:

• барбекю-камин;
• барбекю-гриль;
• многофункциональное сооружение;
• барбекю с одни очагом;
• барбекю с мангалом и казанком;

Дополнительные приспособления для таких печей весьма разнообразны. Например, духовка, вертел, тандыр, казан и другие. Среди сложных конструкций есть ручной кладки и сборные.

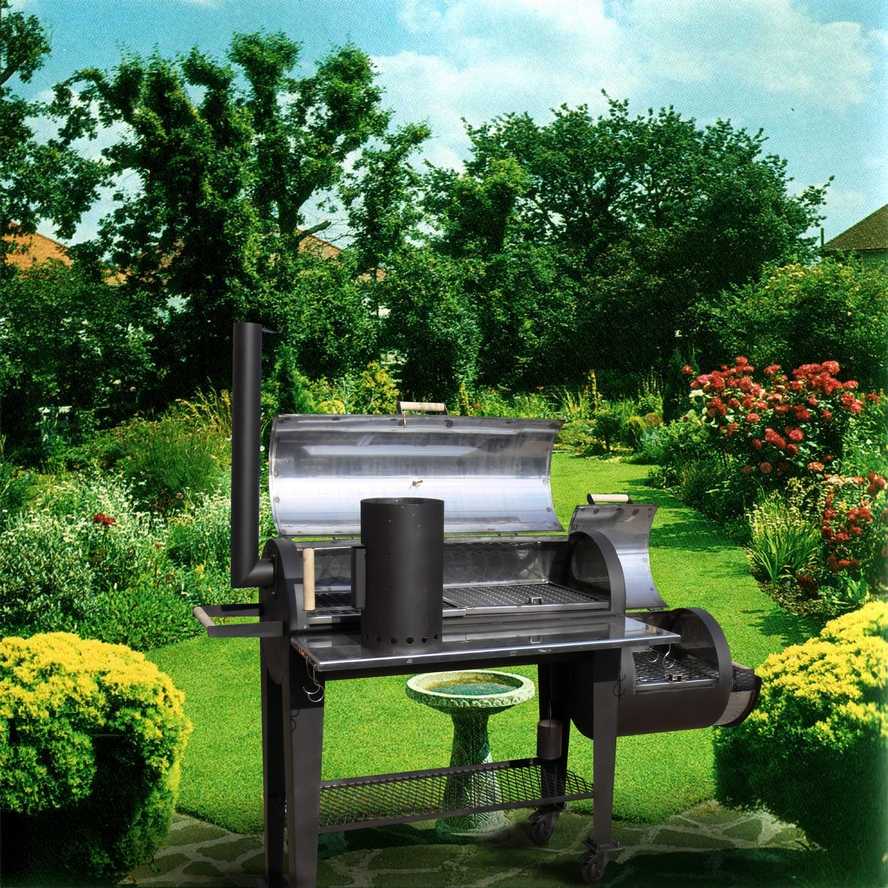

Интересная идея – комплекс барбекю с коптильней. Стационарные сооружения можно построить в виде трехэтажной конструкции. Полуфабрикаты располагают в камере на решетках или подвешивают. Для холодного копчения внутрь камеры помещают жаровню с углями и противень со щепой, а для горячего – в топку кладут поленья соответствующих пород дерева.

Такая коптильня имеет только один минус: она сильно впитывает запахи. Поэтому, если обрабатывать мясо следом за рыбой, то оно приобретет специфический запах, а порой даже привкус. В этом случае лучше сделать это устройство из железа.

Техника безопасности при работе

В каждом баллоне пропана, даже с виду пустом, присутствуют конденсат и остатки газа. Они представляют опасность, потому что взрываются при контакте с искрой, образующейся при работе болгаркой или сверлении корпуса. Поэтому перед работой с емкостью необходимо тщательно удалить остатки газа, а также исключить искрение.

Удаление газа и конденсата

Емкость устанавливают на улице, вентиль полностью открывают, если есть возможность – выкручивают.

Переворачивают вверх дном, сливают конденсат, ждут, чтобы газ вышел. Периодически емкость поворачивают и проверяют при помощи мыльной пены: если пузырьки перестали появляться – можно работать дальше.

Выпуск остатков газа из перевернутого баллона

Если вентиль ранее выкрутить не получилось – укладывают баллон на бок и, осторожно отпиливают ножовкой кран, поливая место резки водой, чтобы не образовывалась искра

Промывка водой

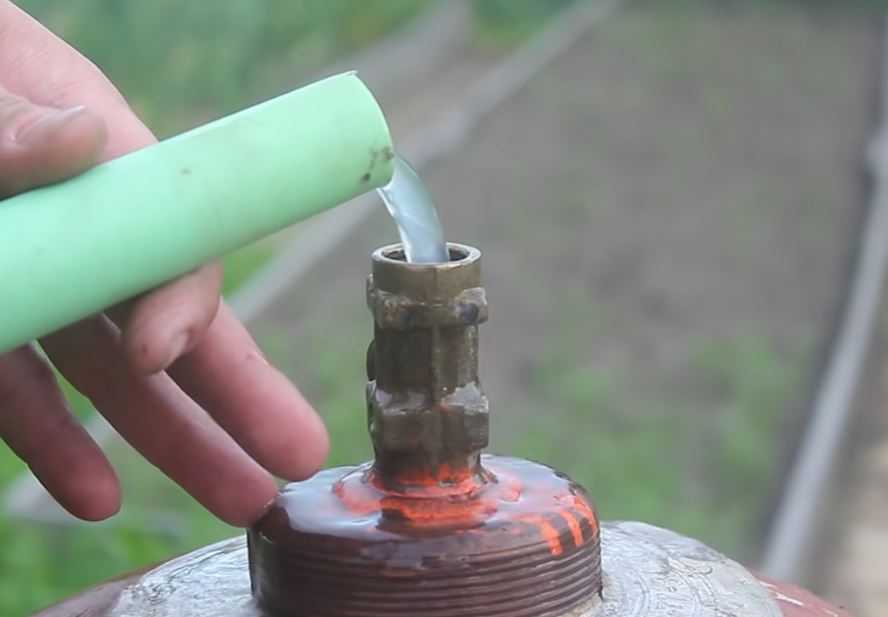

При помощи шланга под напором емкость полностью заполняют водой, оставляют отстояться от несколько часов до нескольких суток. За это время вода впитывает остатки газолина, газа, запах.

Можно использовать компрессор с пистолетом. Тогда вода выходит примерно вот так.

После этих мероприятий емкость разрезают болгаркой.

Можно разрезать, полностью заполнив сосуд водой. Вместо вентиля забивают деревянную заглушку. Укладывают на наклонную поверхность и выполняют прорез. При резке вода не дает образовываться искре.

Особенности

Разные модели грилей могут представлять собой как небольшие переносные устройства, так и массивные кирпичные и даже бетонные сооружения. Но в любой из этих конструкций обязательно должна быть глубокая жарочная ёмкость с разделительной горизонтальной решёткой, под которой располагается место для источника жара. На самой решётке размещаются приготавливаемые продукты. Дно и крышка ёмкости должны иметь отверстия и заслонки для регулировки притока воздуха. Конечно, всё перечисленное не относится к микроволновкам и духовкам с функцией гриль. Но речь сейчас идёт именно о дачном варианте, с дымком и прочими прелестями загородного отдыха.

Разновидности газовых грилей

В зависимости от целей использования гриля, его размер может меняться. Так, для приготовления блюд из небольших или крупных кусков мяса будут применяться разные конструкции, имеющие свои особенности изготовления.

Гриль из старой газовой плиты. Для приготовления шашлыка, сосисок и небольших стейков на кухне, достаточно соорудить самый простой вариант. В роли нагревателя – домашняя газовая плита, на которую устанавливается старая кастрюля с отрезанным дном. Сверху на кастрюлю крепится решетка или сетка из нержавейки.

Мобильный гриль с отдельной горелкой. Такой вариант идеально подходит для приготовления больших порций стейков или домашних колбасок. Поскольку “королевскую” порцию барбекю вряд ли удастся приготовить на кухне, понадобится соорудить мобильную конструкцию с возможностью подключения к газовому баллону.

Крупногабаритный мангал на газу, сделанный своими руками, зачастую изготавливается из старого ресивера, и подразумевает установку крышки, температурного регулятора, а также массивной решетки.

Соорудить гриль из старой газовой плиты не составит труда, но в таком случае все “посиделки на природе” будут ограничиваться приготовлением барбекю на кухне. Идеальный вариант – изготовление мобильного гриля с отдельной газовой горелкой, который можно установить в любом уголке двора.

В статье мы рассмотрим оба способа, что позволит вам ознакомиться с особенностями сооружения двух разных конструкций газового гриля, и выбрать для себя подходящий вариант.

Обязательные составляющие конструкции

Независимо от строения конструкции, классический газовый вариант имеет неизменные составляющие, к числу которых относятся.

Каркас. В качестве емкости для гриля используется пищевая нержавейка. При сооружении конструкции своими руками нередко устанавливают каркас из старого газового баллона, пивной кеги или крупногабаритной кастрюли.

Нагреватели. Зачастую монтируются конфорки с обычной газовой плиты или самодельные форсунки. Главное условие – нагреватели должны быть изолированы от капающего жира.

Решетка. Конструкция должна быть изготовлена из небольших прутьев нержавеющей стали, и фиксироваться на бортиках гриля.

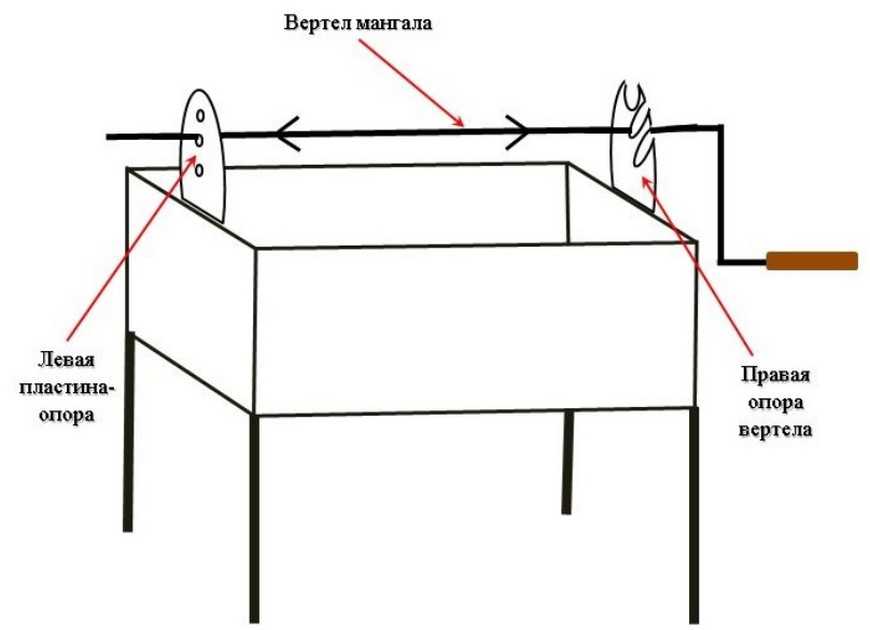

Шампур с поворотным механизмом. Как на бортиках емкости, так и на ее крышке, необходимо обозначить треугольные надпилы для вращения шампуров.

Сборник жира. Чтобы конфорки не оказались полностью залиты жиром, необходимо заранее установить поддон.

Крышка. Наличие такого простого элемента отличает гриль от мангала, поскольку только крышка обеспечивает максимально высокую температуру внутри емкости, и равномерно распределяет тепло.

Необходимый набор инструментов

Если для сооружения максимально простой конструкции можно ограничиться только слесарным инструментом – молоток, пилка по металлу и дрель, то при изготовлении качественного автономного устройства понадобится вооружиться следующим:

• измерительное оборудование. К числу специализированных инструментов относится штангенциркуль, линейка и уровень;
• сварочный аппарат и электроды. Для соединения двух элементов из нержавейки достаточно будет использовать сварку. За неимением такого оборудования корпус придется сваривать из обычного железа;
• оборудование для резки металла. В данном случае все работы по подрезке металла осуществляются при помощи болгарки или плазмореза .

Если вам ранее приходилось работать с профессиональным оборудованием, то вы сможете быстро разобраться в принципе сооружения автономного гриля. Главное условие – соблюдение правил соразмерности, от которой будет зависеть правильность функционирования газового мангала.

Подготовительные работы перед установкой

Процесс приготовления мяса на мангале подразумевает взаимодействие с открытым пламенем, поэтому важно заранее обезопасить место размещения конструкции. Если газовый гриль устанавливается на улице, то для него понадобится подготовить устойчивое основание с хорошими противопожарными характеристиками

Если газовый гриль устанавливается на улице, то для него понадобится подготовить устойчивое основание с хорошими противопожарными характеристиками.

Если в основе конструкции барбекю – старая газовая плита, а ее монтаж будет производиться в помещении. Пол и стены придется отделать плитами из пожароустойчивых материалов, на роль которых идеально подойдут жестяные листы или керамическая плитка.

Для такой конструкции лучше выделить отдельную комнату с хорошей вентиляцией, и постараться установить ее подальше от предметов с высоким уровнем воспламеняемости.

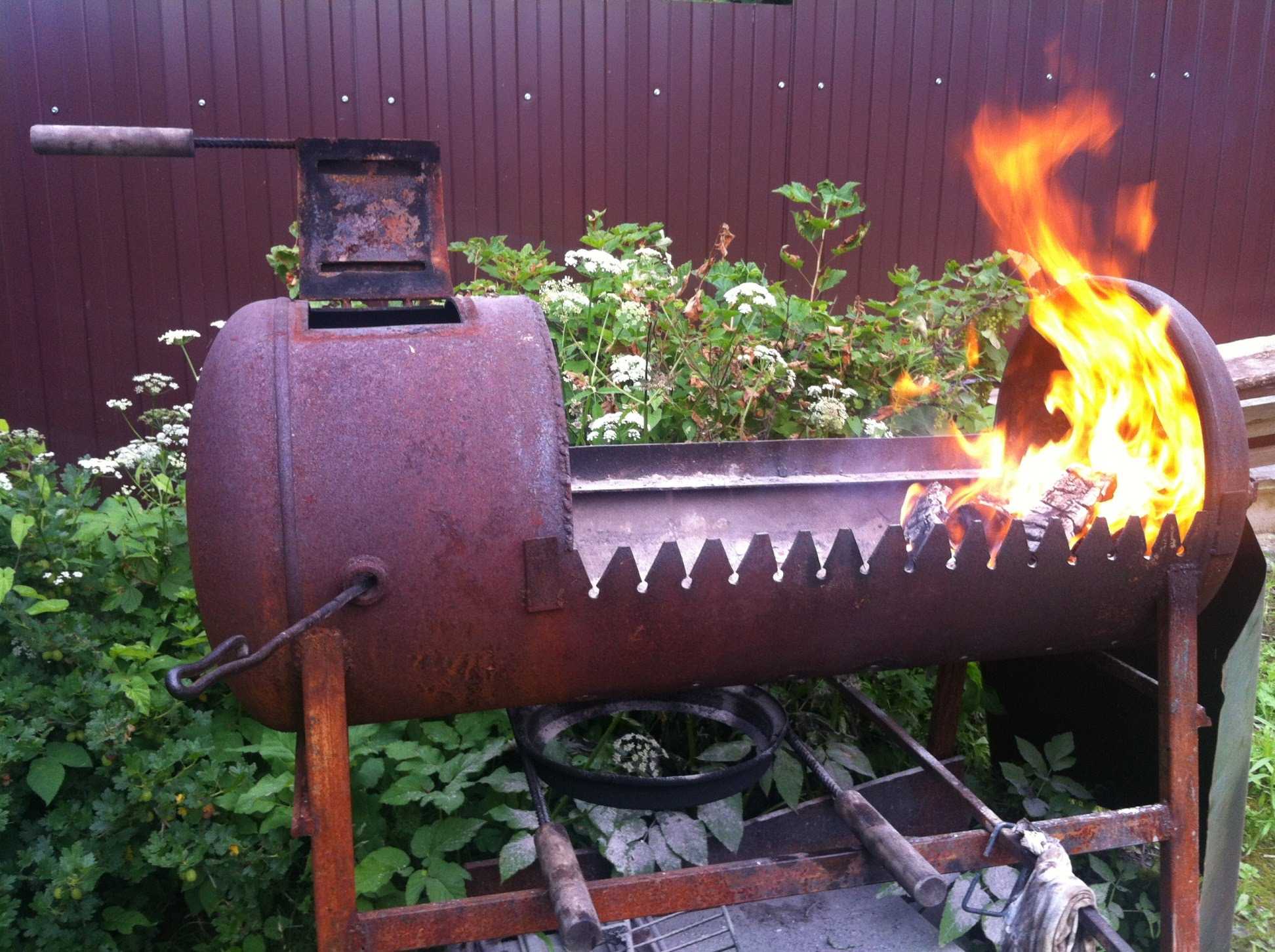

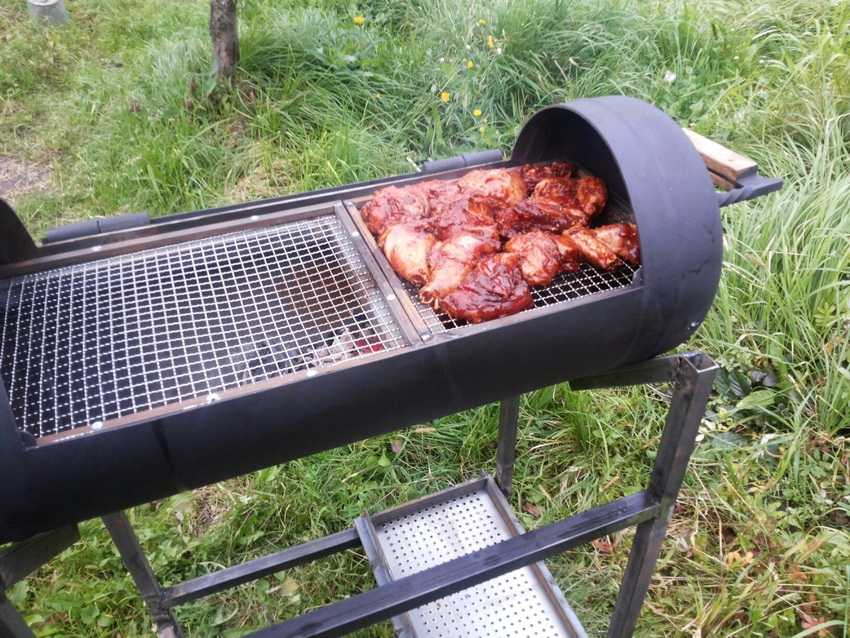

Как сделать мангал своими руками из баллона: последовательность действий

На основании выполненной разметки производится резка изделия. Детально изучить процесс можно на видео «Мангал из газового баллона своими руками». Для этого рекомендуется воспользоваться болгаркой или газорезкой. Распил следует начинать от середины и двигаться по направлению к одному из краев. Диск болгарки нужно держать перпендикулярно баллону. Поскольку изделие имеет большую толщину стенок и процесс распила происходит с большой интенсивностью, во избежание преждевременного сгорания диска рекомендуется выполнять резку в некоторых местах не до конца. Такие участки можно впоследствии перекусить с помощью зубила.

Статья по теме:

Разрезая баллон, необходимо на 3 см не доходить до круговых швов. Выполнив разрез по одной линии, следует приварить петли. Если отрезать крышку полностью, действие будет выполнить сложнее, поскольку крышку придется фиксировать на одинаковом расстоянии, что одному будет сделать неудобно.

Для обеспечения вентиляции в баллоне делают специальное отверстие

Для крепления петель следует очистить и отшлифовать посадочные места. Элементы фиксируются заклепками и привариваются. Далее приступают к установке крепежей. После чего завершается резка баллона по линиям. В таком случае крышка будет поворачиваться, но не падать. Воду из баллона на данном этапе можно слить. Выполнять это рекомендуется вдали от жилых территорий, поскольку метан имеет резкий запах, который держится несколько дней.

При изготовлении съемной крышки следует побеспокоиться, чтобы она не провалилась вовнутрь. Для этого к поперечным краям изделия привариваются металлические планки.

Чтобы крышка в открытом положении не выламывала петли, откидываясь назад, по линии разреза требуется приварить кусок уголка между петлями. Ширина его может быть 3-4 см. Такие упоры выполняются с обеих сторон крышки – слева и справа. Посредством разгибания уголков регулируется расстояние, необходимое для открывания крышки. Оно выбирается таким образом, чтобы при закрывании данного элемента не нужно было наклоняться вперед, чтобы достать ручку.

Для удобства использования к мангалу привариваются ручки

Как сделать мангал из газового баллона: ручки и отверстия для доступа кислорода

Следующим этапом является приваривание ручки. Она может иметь любой вид и быть выполнена из различного подручного материала, устойчивого к жару. Самым примитивным вариантом является приваривание куска вогнутой арматуры соответствующим образом. В этом случае желательно прикрепить к ней кусочек дерева, чтобы можно было браться за ручку. Такая деталь может присоединяться к изделию с помощью болтов.

Чтобы крышка не проваливалась вовнутрь, необходимо приварить изнутри к вырезу по всему периметру изделия металлическую полосу толщиной 2-3 мм и шириной 3-3,5 см. По ранее нанесенным меткам для отверстий под шампуры просверливаются дырки диаметром не менее 1 см. С другой стороны изделия (напротив каждой из дырок) к приваренной пластине выполняются пропилы, необходимые для установки шампуров.

Следующим этапом является выполнение прорезей для поступления воздуха к донной части изделия. Это необходимо сделать, поскольку конструкция сооружения закрыта. А это значит, что угли и дрова будут гореть в ней плохо без доступа кислорода. Для этого мангал следует перевернуть вверх дном. От шва откладывается по 10 см в обе стороны. От получившихся линий отмеряется расстояние 10-12 см. Таким образом, получаются продольные полосы заданной ширины. Поперек полосы выполняются прорези через каждые 5-7 см для поступления воздуха. Полосы можно заменить отверстиями, но их потребуется большое количество, что займет достаточно много времени.

Готовое изделие можно установить в любом удобном месте и использовать по назначению

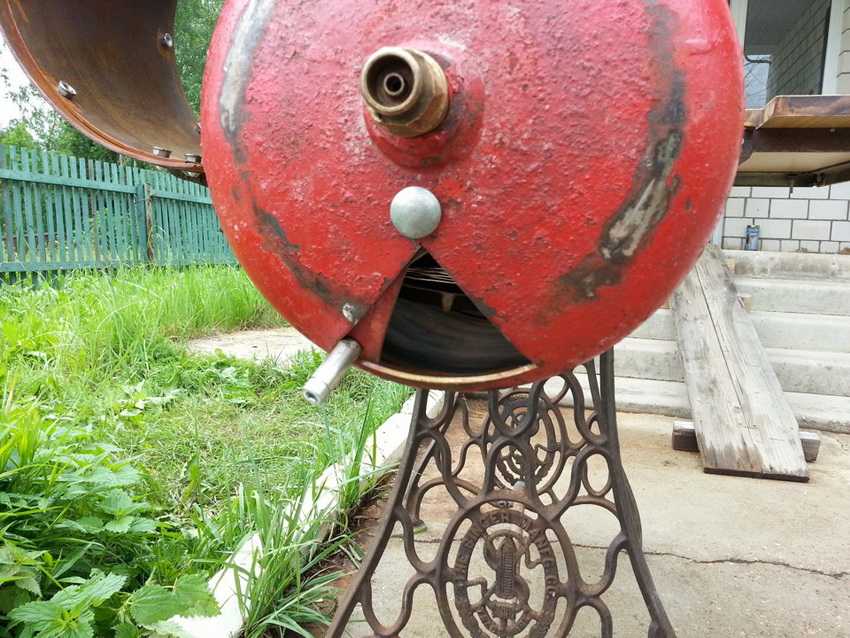

В дне баллона делать отверстия не рекомендуется. Во-первых, заводской шов не следует трогать – это может привести к понижению жесткости конструкции. Во-вторых, на дне любые отверстия засоряются жиром, перемешанным с пеплом и золой. В дальнейшем такая смесь может забить отверстия и ухудшить поступление воздуха.

Завершающим этапом является срезание крана и заваривание полученного отверстия. Также в этом месте можно предусмотреть металлическую трубу для вывода дыма и проветривания мангала в закрытом состоянии. Мангал готов, осталось приделать к нему ножки. Детально увидеть все этапы можно на подборке фото «Как сварить мангал».
