Поворотный механизм флюгера
Чтобы флюгер работал корректно, долго и тихо, следует грамотно продумать механизм его поворота. Он должен быть насколько надежным и прочным, настолько чувствительным.
При сборке можно использовать одну из следующих технологий:
- На подшипниках. Такой метод считается самым надежным, долговечным и удачным в плане отсутствия шума. Нужно взять стальную трубу круглого сечения и запрессовать в ее концах стандартные подшипники вращения. Затем труба закрепляется на крыше, к ней привариваются румбы. К телу флюгера приваривается штырь или труба, сечение которой соответствует внутреннему отверстию запрессованных подшипников. Схема сложная, но практичная. Разборная конструкция облегчит доступ к ветряку для его обслуживания, ремонта или замены.
- На шарике. Используются трубы с разными сечениями, когда диаметр внутренней меньше внешней на 1-2 мм. В середину большей трубы вваривается стальная или вбивается деревянная заглушка. Затем к крыше и флюгеру привариваются куски узкой трубы. Остается соединить фрагменты, предварительно заполнив смазкой верхнюю часть внешнего корпуса.

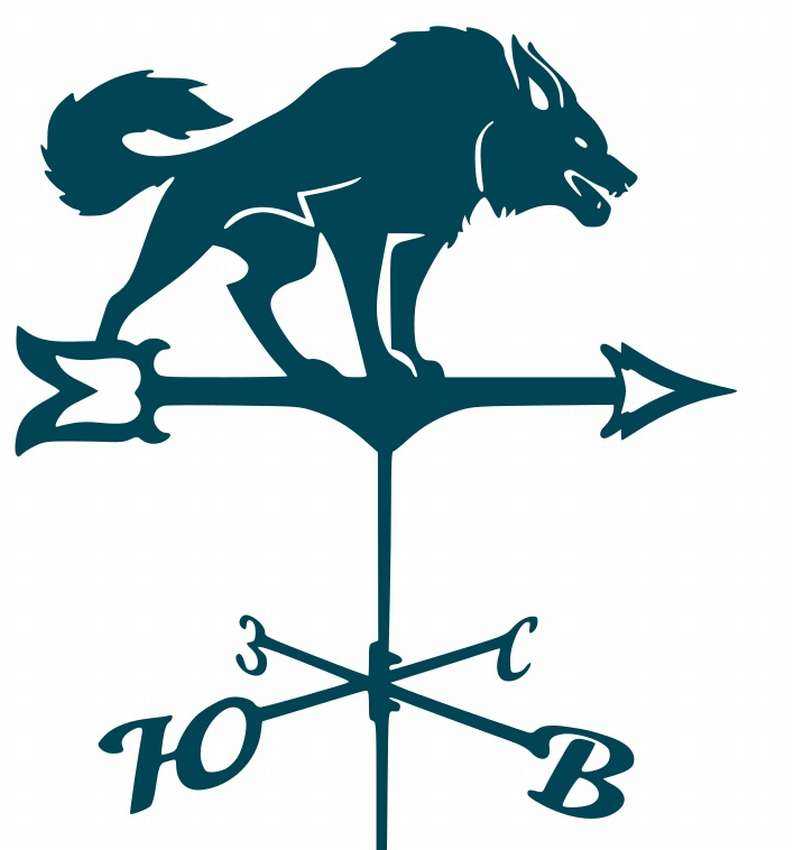

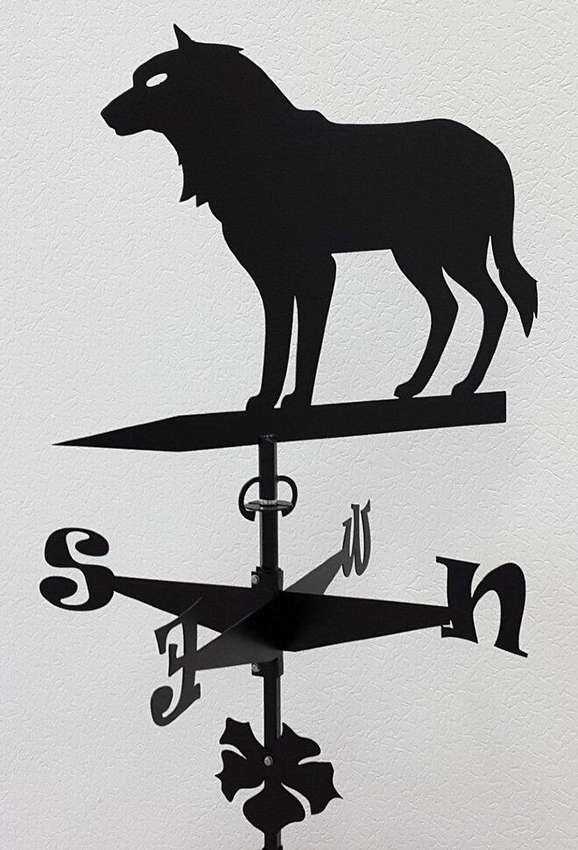

Флюгер волк — 10 шикарных фото
Флюгер с изображением волка считается защитным оберегом для дома. Это один из самых древних символов, которые когда-либо изображались на флюгерах. Традиционно волк изображался воющем на луну, либо сурово смотрящим на пожаловавших в дом гостей. Представляем вам 10 шикарных фото флюгеров в виде волка.
Металлический волк с шикарной шкурой.
Волк, изображенный в виде древнего символа.

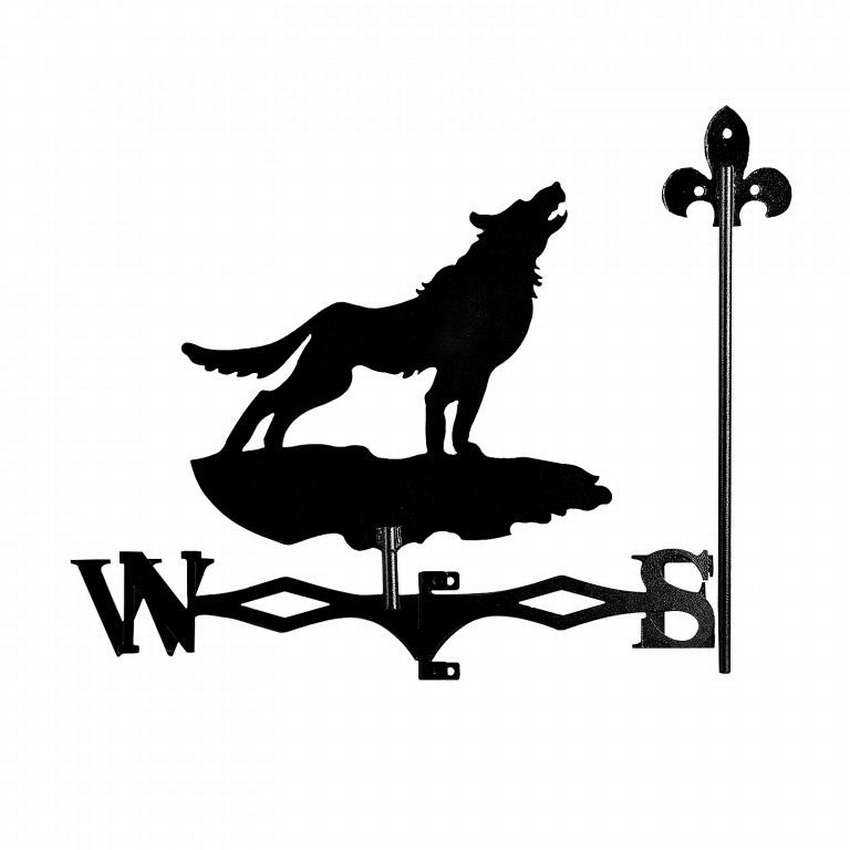

Красивый волк, воющий на луну.

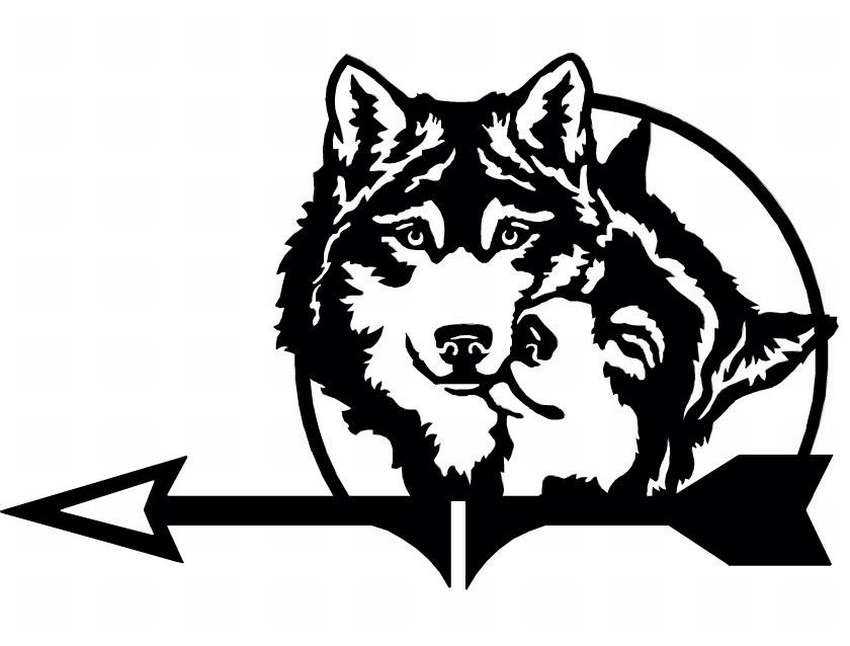

Волк необязательно должен быть угрожающим на вид. Можно изобразить двух влюбленных милых волков

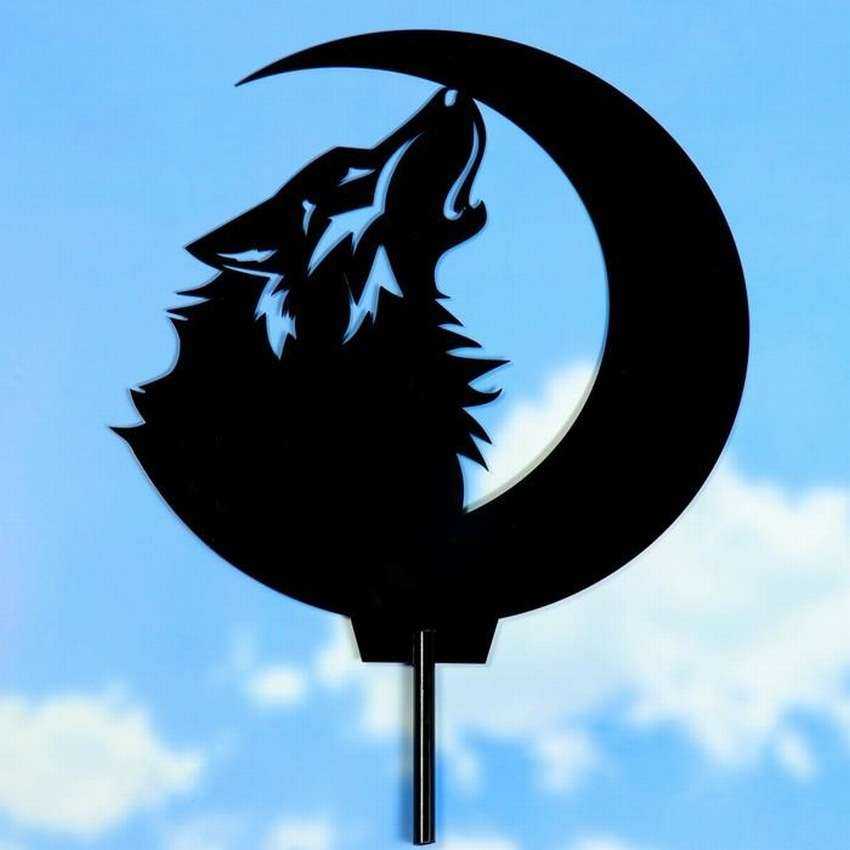

Или только голова волка вместе полумесяцем.

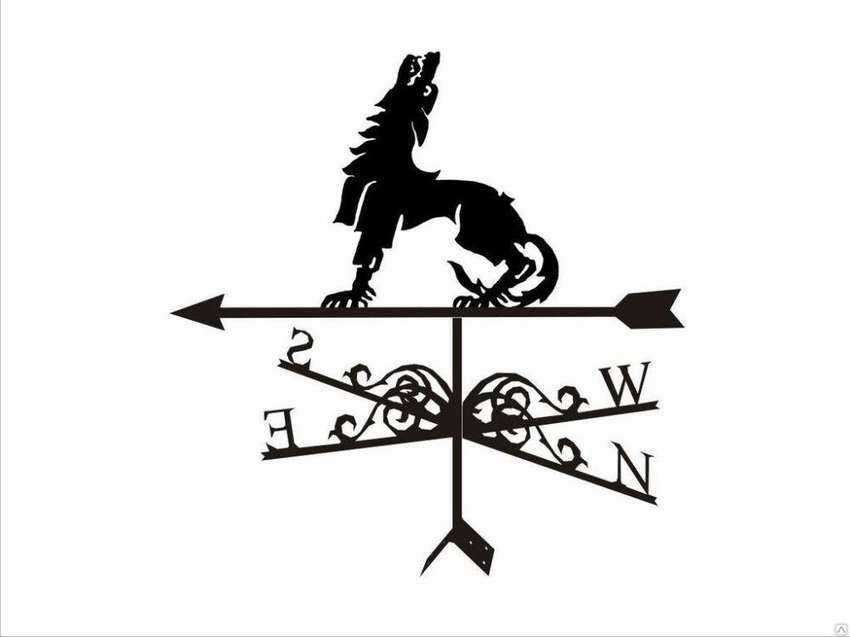

Если не боитесь, ставьте на крышу настоящего оборотня.
Или не менее эффектного люто-волка.
Или вот такого. Плохой человек точно побоится заходить внутрь.

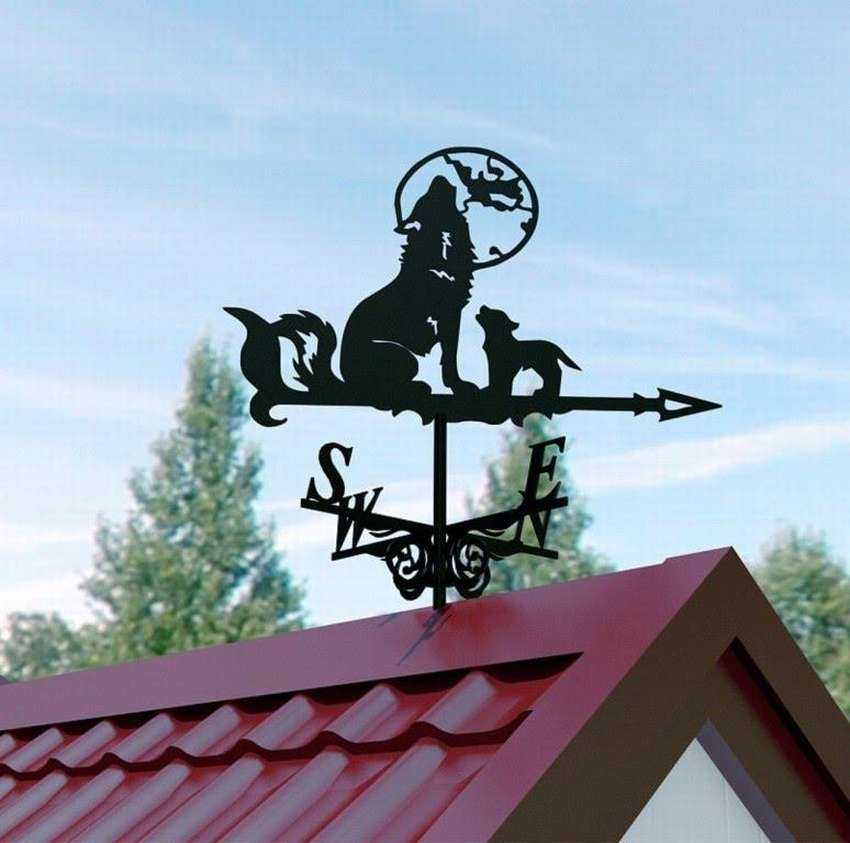

А можно изобразить большого волка с маленьким щенком. Это мило и не так страшно.
Более основательное изображение волка, но и более дорогое.
Читать полностью (ссылка)
Как опознать ласку
О том, что ласка наведалась в ваш курятник можно вычислить не только по убитым птицам, но и по другим признакам. О многом может рассказать поведение несушек. Куры утром не спешат спускаться с насеста, становятся более пугливыми и осторожными, защищают яйца и цыплят.
Опознать ласку можно по небольшому росту, вытянутому, как у всех куньих, туловищу, коротким пальцам на лапах. У зверька тонкая, но очень густая шерсть. Проживающий в лесу хищник питается преимущественно грызунами. На охоту выходит исключительно ночью.
О том, что в курятник приходила не кто иной, как ласка становится понятно по специфическим следам, которые животное оставляет на теле убитых птиц — 2 точки, расстояние между которыми 2-3 см. Хорек отличается от ласки тем, что расстоянием между оставленными на теле птицы точками составляет 5-6 см. У куницы это расстояние равно 3-4 см. все три хищника особенно опасны для домашней птицы.
Зачем нужен флюгер
Можно сформулировать две причины, по которым флюгер до сих пор сохранил популярность:
- Конструкция идеально подходит для определения мгновенного направления ветра. Прибор, которому без малого несколько сотен лет, работает на крыше лучше спутников и электронных метеостанций;
- При правильном подборе конструкции и места установки на крыше можно определить скорость ветра и даже измерить ее.
Подавляющее большинство владельцев, установивших флюгер на крышу своего дома, считают, что вращающийся силуэт или трещотка помогает отгонять непрошеных гостей — голубей, ворон, кошек. На практике крепление конструкции на крыше отпугивает только первые три недели, пока окружающая живность не привыкнет к новому раздражителю.
Большинство владельцев считают их забавной игрушкой, символом удачи, и не более того. Но, несмотря на простоту конструкции, флюгер на крыше действительно может помочь с прогнозом погоды и даже предсказать дождь. В любой местности существует так называемый горизонт дождя, направление, откуда приходят облака с обязательным дождем. В этом случае фигурка на крыше может предсказать дождик за пару часов до появления грозового фронта.
Конструкция флюгера — асимметричное плоское полотно или силуэт, закрепленный на вертикальной оси вращения. Под воздействием давления набегающего на плоскость воздуха возникает вращающий момент, и флюгер проворачивается на оси до установления минимального сопротивления потоку. То есть, силуэт на крыше всегда указывает либо на направление, откуда дует ветер, либо куда, это зависит от выбора владельца.

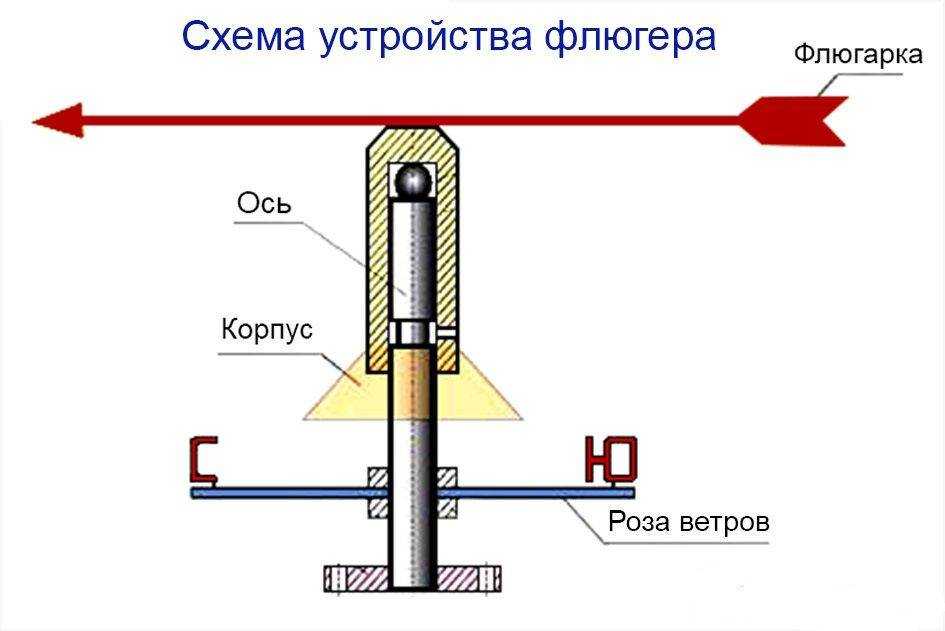

Как устроен флюгер
В конструкции флюгера используется четыре основных узла:
- Флюгарка — металлический, пластиковый или фанерный силуэт, закрепленный на поворотном стакане подшипника качения;
- Подшипник качения;
- Ось вращения;
- Опорный узел, удерживающий силуэт на оси в фиксированном положении на крыше.

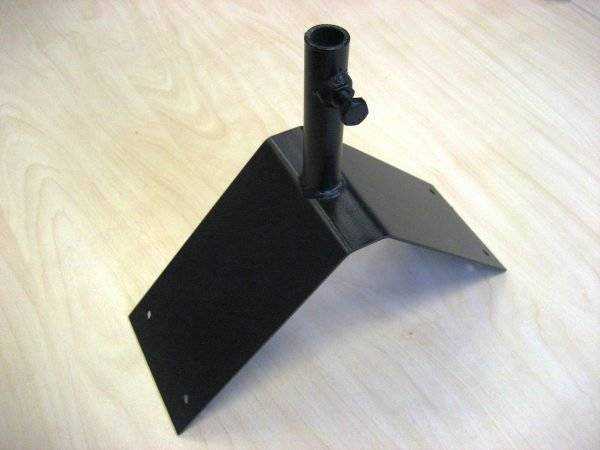

Опору для силуэта изготавливают под крепление на коньке или на фронтоне крыши.
Большинство конструкций флюгеров для крыши изготавливаются по аналогичной схеме, основные отличия могут касаться оформления узла вращения. Для габаритных и тяжелых флюгеров применяется подшипник скольжения, проще говоря, закаленная стальная ось, вставленная в металлическую трубу. Силуэты с небольшой парусностью обязательно устанавливают либо на закаленный стальной шарик, либо на пару подшипников качения.
Обязательным условием надежной работы флюгера на крыше дома является наличие разбалансированного аэродинамического силуэта. Простым языком это означает, что, если мысленно провести вертикальную линию по оси вращения прибора через весь силуэт, то одна из сторон должна быть больше по площади. Если половинки конструкции одинаковы, то флюгер будет просто беспорядочно вращаться на оси.
Проверить «на земле» качество флюгера довольно сложно, для этого потребуется закрепить флюгер на свободном от деревьев и построек месте и ветреная погода не менее 5 м/с. Большинство производителей поступают проще – искусственно увеличивают чувствительность флюгера установкой силуэта стрелы с широким плоским «оперением». Теперь прибор будет реагировать даже на слабый ветерок в 1-2 м/с.
Нередко из-за сильного удаления силуэта или флюгерки от оси вращения возникает дисбаланс, поэтому конструкцию приходится уравновешивать установкой противовеса. В противном случае прибор будет стремиться занять одно положение, когда центр тяжести флюгерки, подобно маятнику, будет находиться в самой нижней точке.
Читать также: Паспорт счетчика электроэнергии меркурий
Обычно к вращающемуся на крыше силуэту добавляют указатели сторон света, таким образом, конструкция приобретает законченный «метеорологический» вид. Настоящие метеофлюгеры выглядят намного скромнее, это может быть небольшая горизонтальная трубка Пито с поворотным крылом или более примитивный пропеллерный счетчик скорости набегающего потока.
Но, в отличие от домашних флюгеров на крыше, метеорологический прибор устанавливают на открытом пространстве, на высоте не менее десяти метров над землей. Только в этом случае датчик скорости и направления ветра будет давать достоверные данные. Все конструкции китайских метеофлюгеров с силуэтами драконов и замысловатыми узорами, которые, по утверждению производителей, можно установить даже на балконах многоэтажных зданий, являются не более чем забавными игрушками.
Выбор оси вращения флюгера
Своеобразие изделия состоит в том, что парусность задней части должна быть больше такого же показателя для передней части тела флюгера, иначе он не будет работать. В то же время большая разница в весе детали по сторонам оси вращении создает разбалансировку всего изделия. В данном случае поступают следующим образом:
- Нужно уложить на столешницу верстака ровный обрезок уголка любого размера ребром вверх.
- Готовую деталь тела флюгера поместить на ребро уголка и добиться ее устойчивого горизонтального положения. Отметить естественное расположение оси.
- Сместить деталь в сторону задней части на 3 – 5 мм, а переднюю часть дополнительно нагрузить противовесом, добиваясь равновесного положения. Впоследствии противовес нужно установить в передней части.
- Отметить положение оси вращения, на которую и нужно впоследствии установить флюгер.
Рейтинг качественных флюгеров стоимостью до 2500 рублей
Luxury Gift 30267244
Эта бюджетная модель выполнена в форме Бабы Яги на метле. Конструкция хоть и выглядит хрупкой, но таковой не является. Для изготовления применяется высококачественный стальной сплав. Толщина используемого листа составляет 1,5 мм. Оптимальный показатель для того, чтобы исключить риск порчи изделия в период сильных ветров и непогоды. В качестве защитного покрытия применяется порошковое напыление, которое предотвращает возможный процесс коррозии. Расцветка – черная. Допускается самостоятельная сборка. Все необходимые крепежные элементы находятся в комплекте поставки. Именно такое приспособление лучше купить тем, кто впервые сталкивается с флюгерами. Фигурка не объемная, плоская. По мнению покупателей, модель заслуживает особого внимания, так как выглядит действительно необычно.
Стоимость – 2500 руб.
флюгер Luxury Gift 30267244
Достоинства
- многочисленные положительные отзывы;
- качество сборки и комплектующих;
- крепежные элементы в комплекте;
- стильный внешний вид (сказочные люди/персонажи);
- компактные габариты;
- простота сборки.
class=’s-article__points-list’>

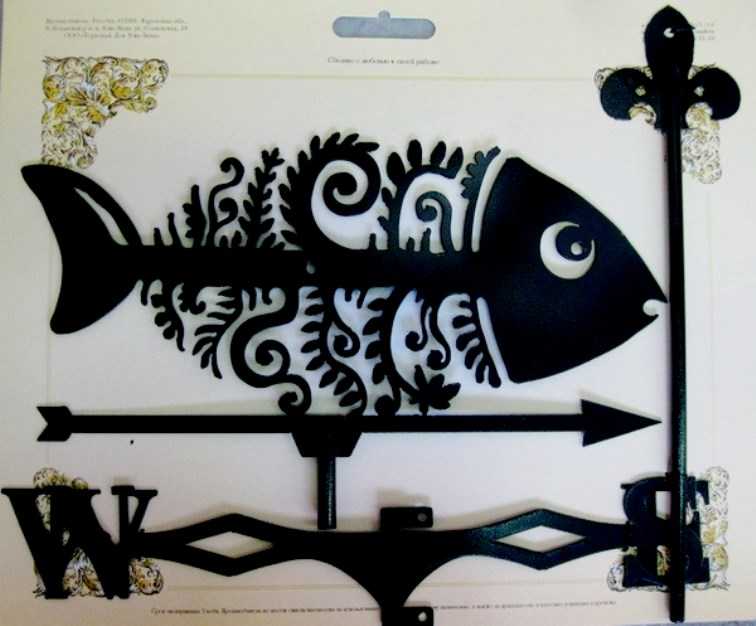

Рыбка
Для изготовления этой популярной модели применяется высококачественная листовая сталь, толщина которой составляет 1,5 мм. В качестве защитного покрытия используется специальная краска, которая предотвращает преждевременную порчу конструкции от коррозии. Цвет изделия – черный. Отличный подарок для близких людей и украшение для собственного дома. Форма изделия – рыба. Несмотря на наличие прозрачных вставок, на ветру конструкция чувствует себя уверенно. Заявленные производителем габариты: 300х400 мм. Такое украшение привлечет богатство и благополучие в дом, придаст ему индивидуальности. Эта конструкция станет отличным оберегом от злых сил и дурного глаза. Производится на территории России.
Средняя цена – 2330 руб.
флюгер Рыбка
Достоинства
- отлично справляется с обозначенными функциями;
- качество сборки и расходного сырья;
- в комплекте имеются необходимые крепежные элементы;
- защитное покрытие;
- стильное исполнение.
class=’s-article__points-list’>

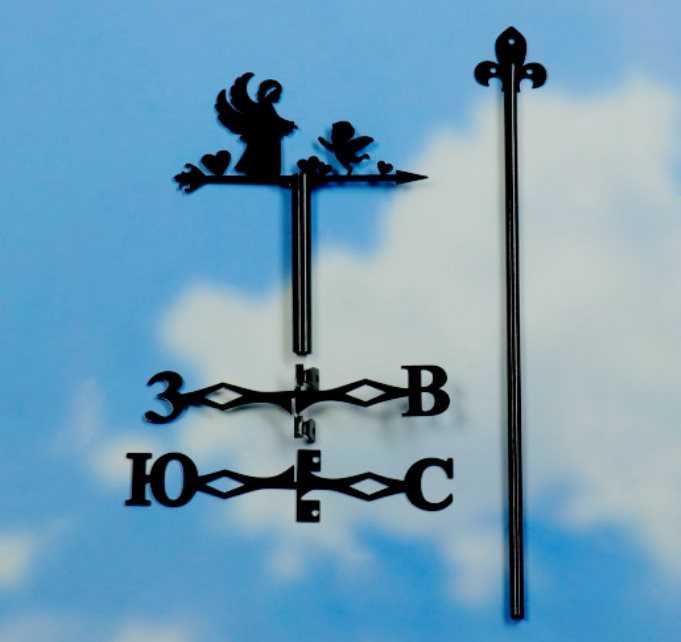

Сималенд 12760882
Эта классическая модель компактного флюгера представляет собой небольшое изделие, выполненное из высококачественного металлического сплава. В качестве декоративного элемента используются фигуры двух ангелов, которые тянутся друг к другу. Изделие не только станет отличным украшением дачного дома, но и подарком дорогому человеку. Может использоваться не только в качестве талисмана, но и отпугивателя любопытных птиц. Выполнена в черном цвете. В качестве защитного покрытия используется порошковое напыление, которое предотвращает преждевременную коррозию продукта. Выглядит модель эффектно. Производится на территории России.
Стоимость – 1534 руб.
флюгер Сималенд 12760882
Достоинства
- отличное соотношение цены и качества;
- качество сборки и комплектующих;
- защитное покрытие;
- стильный внешний вид;
- прочная картонная упаковка;
- простота сборки и установки.
class=’s-article__points-list’>
Сималенд 12760875
Ни один метрологический девайс не способен заменить старый и проверенный флюгер. Эта классическая модель выполнена из высококачественного металлического сплава. В качестве защитного покрытия применяется порошковое напыление – эффективное и, одновременно, недорогое решение, способное предотвратить преждевременное появление коррозии. Может использоваться в качестве декоративного элемента на крыше здания или сооружения. Станет не только украшением, но и талисманом для семьи. Модель выполнена в виде солнышка. Выглядит изделие необычно и эффектно. В комплект поставки входят все необходимые крепежные элементы, а также сам флюгер. Производится на территории России.
Средняя цена – 1507 руб.
флюгер Сималенд 12760875
Достоинства
- высокое качество сборки и комплектующих;
- отличное соотношение цены и качества;
- комплектация;
- компактные габариты;
- наличие защитного напыления.
class=’s-article__points-list’>
Загадки с подвохом для детей 10-12 лет с ответами
Что можно приготовить, но нельзя съесть?
Ответ: Домашнее задание
Можно ли зажечь спичку под водой?
Ответ: Если ты в подводной лодке, то да.
Два гвоздя упали в воду. Как фамилия грузина?
Ответ: Заржавели.
Что в России на первом месте, а во Франции на втором?
Ответ: Буква Р.
Без работы висит, при работе стоит, после работы – мокрый.
Ответ: Зонт.
Сколько горошин может войти в один стакан?
Ответ: Нисколько, потому что горошины не ходят сами.
Какой рукой лучше всего размешивать чай?
Ответ: В которой ложка.
Что бросают, когда нуждаются в этом, и поднимают, когда в этом нет нужды?
Ответ: Якорь.
Что станет с зеленым утесом, если он упадет в Красное море?
Ответ: Раскрошится немного.
Какое слово всегда звучит неверно?
Ответ: Слово «неверно».
Где взять или как сделать эскиз
Эскизы для флюгера можно найти с размерами, а можно создать из подходящей картинки. Для этого любую понравившуюся картинку надо загрузить в один из фото-редакторов, увеличить до нужного размера и распечатать. Этот фокус можно провернуть с COREL.
Еще вариант — открыть рисунок в Автокаде, обвести контуры полулиниями. Получится нужный контур. Его можно увеличить до нужных размеров.
В программах, из любого изображения можно сделать эскиз для флюгера
Если с компьютерными программами вы не слишком дружны, придется работать руками — расчертить рисунок на небольшие квадраты, затем переносить на бумагу с большим масштабом.
Флюгер с дефлектором
Есть еще один вариант, как изготовить флюгер на дымоход своими руками. Чертежи представлены в статье. Его можно приобрести в магазине или сделать самостоятельно. Данная модель является вторым вариантом изготовления, не требующего особых навыков.
Флюгер устанавливается на купол, который закрывает трубу дымохода. Материал непременно выбирается коррозийно-устойчивый.
Первоначально делам купол:
Схема по сборке купола для дымохода. Просто и понятно
- Первоначально следует закрепить стойки (4) к нижнему цилиндру (9).
- Для этого применяются гайки М 6 (8) и болты М 6 (7).
- После этого ставится верхний цилиндр (3) и крепится хомутом (5).
- После этого следует на самый верх стоек закрепить обратный конус (2), применив заклепки (6).
Основание готово. Далее следует сделать сам флюгер.
Флюгер на дымоход с флажком и противовесом. Фигурка флажка может быть любой, а принцип построения аналогичен

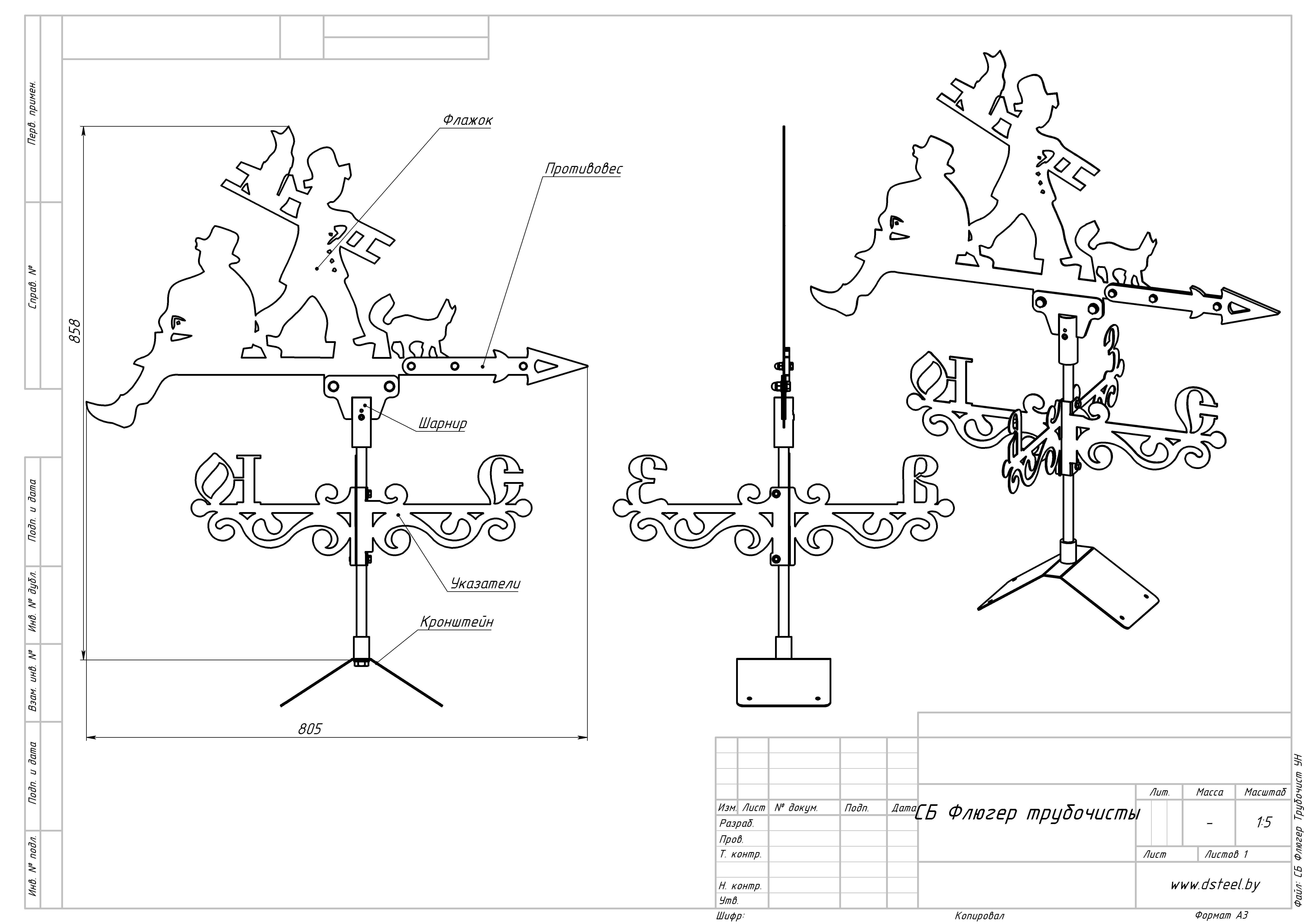

Для этого следует обратить внимание на чертеж, который в точности иллюстрирует, как проще создать декоративный флюгер. Схема создания флюгарки. Основные ее части и порядок их расположения
Основные ее части и порядок их расположения
Схема создания флюгарки. Основные ее части и порядок их расположения
Этапы изготовления:
Этап 1. Нужно сделать опору. Для нее нужна труба. Следует отрезать кусок двенадцать с половиной сантиметров. Ее диаметр должен быть примерно 1,3 сантиметров.
Труба диаметром 13 миллиметров, которая будет основой для будущей флюгарки
Этап 2. На трубе нужно нарезать резьбу.
Труба с нанесенной на один ее край резьбы для крепления
Этап 3. Внутрь заготовки следует поставить подшипник, который подойдет по размеру.
Труба с вставленным в нее подшипником. Заготовка для флюгарки.
Этап 4. По бокам трубы необходимо приварить две стальные пластины, которые по углу наклона будут соответствовать куполу. Следует установить ее так, чтобы они не мешали вращению конструкции.
Крепеж для флюгера на купол с приваренными на нее пластинами
Этап 5. Нужно установить розу ветров, которая представляет собой тонкие стальные прутья. На них закреплены буквы.
Роза ветров. Стрелки указатели с указанием направления. Выставляются по компасу.
Этап 6. Чтобы влага не попала в корпус, над розой ветров устанавливается колпачок.
Под цифрой 5 обозначен купол для защиты корпуса будущего флюгера от попадания воды.
Этап 7
Особое внимание следует уделить крышке. Выполнение осуществляется из стали. Она должна идеально сесть на резьбу трубы
Она выполняется в виде стрелки
Она должна идеально сесть на резьбу трубы. Она выполняется в виде стрелки.
Самая верхняя часть флюгера, которая садится на резьбу, заранее сделанную на основании
Этап 8. На нее закрепляется флажок и противовес.
Флажок и противовес флюгера для указания направления ветра. Устанавливается на стрелку-крышку.
Этап 9. Флюгер готов.
Готовый вариант флюгера, который будет установлен на ранее заготовленный для него купол
Флюгер сделать своими руками не составит особого труда. Это лишь несколько вариантов его изготовления. Но принцип в основном заложен во все модели аналогичный.
После того как модель полностью собрана, следует правильно ее закрепить на крыше, советы помогут в этом.
Флюгер Вильда
Этот флюгер представляет собой метеорологический прибор, способный измерять скорость и направление ветра. Он используется уже более 100 лет, а изобретение устройств, входящих в его состав, относится к средним векам.
Конструкция состоит из вертикальной оси, на которую насажена флюгарка (горизонтальная часть, вращающаяся вокруг оси и указывающая направление ветра). На оси установлены 8 лучей, расположенных в горизонтальной плоскости (роза ветров). При установке эти лучи точно направляются по сторонам света. Ось север-юг отмечается стрелкой для лучшего ориентирования. Положение флюгарки относительно них указывает направление ветра в данный момент.
Кроме того, в состав конструкции входит анемометр — прибор, показывающий скорость ветра. Он устроен довольно просто — имеется вертикально повешенная за верхний торец доска определенного веса. По величине отклонения ее от вертикали определяется сила ветра. Для этого установлена дугообразная шкала, наглядно демонстрирующая величину отклонения.
Существуют конструкции с тяжелой и легкой досками, предназначенные для сильных и слабых ветров.
Самая популярная фигурка – петух
Когда был изобретен флюгер – доподлинно неизвестно. Самый древний экземпляр, о котором известно историкам, располагался в Афинах на Башне Ветров. Предположительно он был изготовлен в 48 году до нашей эры и представлял собой бога Тритона. Уже с тех пор флюгеры имели символическое значение.
Форме флюгера придавалось большое значение, потому что люди верили, что флюгер – это оберег, защищающий дом от неприятностей. Например, в Европе считалось, что фигурки ведьм и котов отгоняют несчастья, а петух на крыше дома предупредит хозяина о грядущей беде.
В ходе истории петушок стал самым популярным украшением для флюгера. И не только в Европе. В частности по-английски флюгер называют «weather cock», что буквально переводится как «погодный петух».
Еще в языческие времена он собой олицетворял жизненную силу. Кроме того во многих сказках говорится, что пение петуха отгоняет нечисть и знаменует приход нового дня.
В Древней Персии петуха считали существом магическим. Он был символом и воплощением бдительности. Эту птицу не застать врасплох, он на посту круглые сутки. По поверьям, петух защищает даже от пожара и воров.
А в христианстве петух — эмблема Святого Петра. Согласно Библии, апостол Петр трижды отрекся от Христа прежде, чем петух прокричал дважды. И в середине 9 века Папа Римский подписал указ, по которому шпиль каждой церкви венчался фигуркой петуха, чтобы христиане не забывали об этом отречении.
По другой версии сделано это было с целью еще раз напомнить, что «церковь божия бдит над душами верующих».
Какая крыша частного дома не захочет, чтобы на ней красовался флюгер. Но что если покупать в магазине его не хочется, тогда стоит своими собственными руками сделать отличный флюгер для крыши дома. Представляем вашему вниманию 10 чертежей, которые помогут смастерить вам прекрасный ветряк.
Для изготовления флюгера по этой схеме понадобится дерево, гвозди, молоток и старый диск DVD.
10 чертежей» >
Полностью деревянный флюгер-стрелочка.
10 чертежей» >
Более сложная флюгер-стрелочка.
10 чертежей» >
Усовершенствованный флюгер с жестяной пластиной.
10 чертежей» >
Строение стандартного флюгера с фигуркой животного или другого какого-либо персонажа.
10 чертежей» >Схема деревянного петуха.
10 чертежей» >
Схема как собрать флюгер, когда все детали готовы.
10 чертежей» >
После сборки нужно крепить флюгер к крыше.
10 чертежей» >
Сам флюгер можно делать из дерева или других подручных средств, а изображение на нем можно вырезать из прочного материала. Варианты изображения можно выбрать из трафаретов, представленных ниже.
10 чертежей» >
Или вот такие варианты.
10 чертежей» >
Кроме своего прямого назначения и украшения дома, флюгер в былые времена имел еще одну немаловажную функцию. Он считался оберегом дома. Когда хотели защитить свое жилище от бедствий, врагов и нечистой силы, флюгер делали в форме петуха. Эта птица являлась символом нового счастливого дня. Представляем вашему вниманию 9 самых красивых моделей флюгера в виде петуха
Внимание на фото
Традиционно флюгер делают резным и металлическим.
Но можно добавить разнообразия, и сделать его блестящим бронзовым.
Или красиво раскрасить.
А также легко сделать деревянного резного петуха. Смотрится это очень красиво.
Необычный белый петух понравится любителям минимализма.
Веселый флюгер с петухом и кукурузой подойдет дому где есть дети.
Или вот такой красивый пластиковый петух, порадует и родителей, и детей.
На флюгере петух необязательно должен быть один, у него может быть целая семья рядом.
Неважно из чего сделан флюгер в виде петуха, главное, что это очень красиво
Основные элементы флюгера
Независимо от того, какой формы будет ваш флюгер, в нём должны присутствовать определённые элементы, основными из которых являются ось и флажок с противовесом.
Корпус и ось флюгера
Корпус служит опорой для всей конструкции. Для его изготовления подойдёт как стальная, так и латунная труба, диаметр которой 1 дюйм. В корпусе строго вертикально располагается ось — стержень, обычно выполняемый из стальной арматуры.
Основная функция несущего стержня — удерживать ветряк. Диаметр арматуры около 9 мм, этого хватит, чтобы выдержать сильные ветра и любую другу механическую нагрузку, которая будет действовать на флюгер.
Корпус флюгера является опорой всей конструкции
Флажок с противовесом (флюгарка)
Основная часть устройства, расположенная на вертикальной оси. Флажок показывает, в какую сторону дует ветер. Противовес служит для балансировки флажка и располагается на противоположной стороне. Основная сложность при изготовлении этого элемента состоит в том, что флажок и противовес должны располагаться равномерно по обе стороны оси, то есть иметь одинаковую массу.
Из всей конструкции именно флюгарка представляет собой художественную ценность. Опытный мастер способен выполнить деталь любой формы, при этом не нарушив баланса между флажком и противовесом.
При изготовлении флюгарки важно соблюсти равномерное распределение массы по обе стороны оси
Защитный колпачок
Защитный колпачок имеет форму круга или конуса и располагается на оси флюгера, чаще всего — непосредственно над корпусом. Его основная функция — защищать корпус и подшипники от попадания влаги и грязи.
Роза ветров
Указатель сторон света, состоящий из двух прутьев, скрещенных под углом в 90°. Как правило, прутья крепятся к верхней части крышки в неподвижном состоянии. На концах указателя устанавливаются буквы для обозначения сторон света. Чтобы зафиксировать элемент в правильном положении, нужно использовать компас.
Чтобы установить указатели сторон света в правильном направлении, необходимо воспользоваться компасом
Подшипники
Располагаются внутри корпуса и обеспечивают свободное движение несущего стержня под порывами ветра. Внутренний диаметр деталей составляет 9 мм.
Крепёж
Выбор крепежа зависит от используемого материала и способа крепления. Это могут быть углы, накладки, болты, заклёпки.
Пропеллер
Он помогает определить скорость ветра. Пропеллер можно изготовить самостоятельно из пластмассы и дерева или использовать готовые детали.

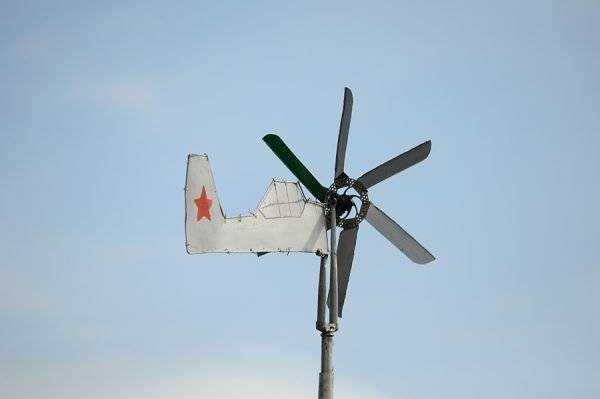

Наиболее органично смотрится именно самолёт с пропеллером, поскольку в оригинальной конструкции данная деталь также присутствует. Да и смоделировать такую форму намного проще, чем другие.
Самолёт идеально подходит для изготовления флюгера с пропеллером
