Спиннер: история игрушки, виды и что нужно знать о спиннерах

Выбор подшипников качения

При выборе типа и размеров шарико- и роликоподшипников необходимо учитывать следующие факторы:

• величину и направление нагрузки (радиальная, осевая, комбинированная);
• характер нагрузки (постоянная, переменная, ударная);
• частоту вращения кольца подшипника;
• необходимую долговечность (желаемый срок службы, выраженный в часах или миллионах оборотов);
• окружающую среду (температуру, влажность, кислотность и т. п.);
• особые требования к подшипнику, предъявляемые конструкцией узла машины или механизма (необходимость самоустанавливаемости подшипника в опоре с целью компенсации перекосов вала или корпуса, обеспечение перемещения вала в осевом направлении и т. п.).

Подшипники выбирают в следующем порядке:

• намечают тип подшипника, исходя из условий эксплуатации и конструкции конкретного подшипникового механизма;
• определяют типоразмер подшипника в зависимости от величины и направления действующих нагрузок, частоты вращения и требуемого срока службы;
• назначают класс точности подшипника с учетом требований к точности вращения механизма.

Исходя из действующих радиальных и осевых нагрузок, вычисляют приведенную нагрузку, которая при приложении к подшипнику при вращении внутреннего кольца и неподвижном наружном кольце обеспечивала бы такую же долговечность, какую достигает подшипник в действительных условиях нагружения и вращения.

По приведенной нагрузке, частоте вращения подшипника и требуемому сроку службы рассчитывают необходимую грузоподъемность, являющуюся основной характеристикой подшипника.

Эту работу по подбору подшипника выполняют в том случае, когда отсутствуют чертежи или руководство по эксплуатации механизма.

При установке подшипников качения в сборочные единицы необходимо создать зазоры, обеспечивающие свободное, без защемления шариков или роликов вращение подшипников. Следует учитывать, что при работе от выделяющегося тепла происходит расширение внутреннего кольца подшипника и сжатие его наружного кольца, в результате чего при слишком плотной посадке шарики или ролики могут защемляться и подшипник быстро износится или разрушится. Чрезмерный зазор в посадочных местах также ухудшает работу подшипника: кольца его начинают проскальзывать, вызывая износ посадочных поверхностей и вибрацию механизма. Принято устанавливать подшипник так, чтобы кольцо подшипника, которое установлено во вращающейся детали (шкив с наружным кольцом подшипника или шип вала с внутренним кольцом), было установлено по неподвижной посадке (с небольшим натягом), а противоположное кольцо должно иметь возможность самоустанавливаться по неподвижно закрепленному кольцу и должно быть установлено по переходной или скользящей посадке.

Просмотров: 6 345

Закрытые подшипники

Где невозможно обеспечить защиту подшипника от грязи и инородных тел применяются подшипники с закрытого типа. Закрытые подшипники выпускают с защитой с одной стороны. Пример 60305 подшипник шариковый радиальный однорядный с защитной шайбой с одной стороны ГОСТ 7242-81.

С двух сторон 80206 подшипник шариковый однорядный радиальный с защитой с двух сторон ГОСТ 7242-81. С сальниковым уплотнением 180207 подшипник шариковый однорядный радиальный с уплотнениями ГОСТ 8882-75. Подшипники, закрытого типа поставляются с заводской смазкой, обеспечивающей долговечность работы подшипника.

Плавающая схема со смещением колец внутри подшипника

Для высоких оборотов вала и значительных нагрузок используется плавающий подшипник с относительным перемещением внешней и внутренней обойм. Ключевые преимущества такого решения – минимальное трение при осевом смещении, отсутствие износа посадочной поверхности плавающего подшипника.

Возможность линейного смещения обойм предоставляют:

• роликоподшипник цилиндрический NU с обоймой внутренней без буртиков (отечественное обозначение 32000);
• роликоподшипник цилиндрический N с обоймой внешней без буртиков (отечественное обозначение 2000);
• роликоподшипники цилиндрические бессепараторные;
• роликоподшипники торроидальные типа CARB, разработанные SKF;
• роликоподшипники игольчатые.

Следует учитывать, что роликоподшипники цилиндрические и игольчатые крайне чувствительны к перекосам вала.

Роликоподшипник типа NU. Роликоподшипник типа N.

Роликоподшипник торроидальный CARB.

Смещение подшипниковых колец.

При монтаже по этой схеме закрепляются наружные и внутренние обоймы фиксированного и свободного подшипников, а смещение вала приводит к относительному перемещению колец подшипника плавающей опоры. На иллюстрации фиксированная опора выполнена с шарикоподшипником радиально-упорным ZKLN, а плавающая с игольчатым роликоподшипником NKIS.

Комбинация зафиксированного шарикоподшипника радиального и плавающего подшипника роликового типа NU рекомендуется для высокооборотных механизмов, например, вентиляторов, двигателей.

Сочетание закрепленного роликоподшипника типа NUP и свободного роликоподшипника NU хорошо работает при значительных усилиях, включая ударные нагрузки. Используется в железнодорожном транспорте.

Высокую жесткость и точность обеспечивает комбинация сдвоенного роликоподшипника конического в фиксированной опоре и цилиндрического роликоподшипника плавающего. Применяется в токарных станках и роликах станов прокатных.

Для комбинации больших радиальных и умеренных осевых сил при высоких оборотах рекомендуется сочетание свободного роликоподшипника NU и группы из шарикоподшипника четырехточечного контакта с роликоподшипником NU. Такое решение используется в редукторах дизельных локомотивов.

Для очень больших значений радиальных нагрузок SKF предлагает вариант со сферическим роликоподшипником двухрядным и роликоподшипником торроидальным CARB в плавающей опоре. Примером их использования могут служить цилиндры сушки машин для производства бумаги.

Особенности реализации плавающей схемы для покупных подшипниковых узлов.

Максимальное использование покупных узлов и элементов, выпускаемых массовыми сериями, позволяет удешевить продукцию, ускорить производство, повысить качество изделий. При проектировании все шире применяются серийные подшипниковые узлы, поставляемые большинством ведущих производителей подшипников. Такой узел представляет собой корпус с креплением на лапах либо фланцевым, установленный в корпусе шарикоподшипник, уплотнения, винт стопорный для фиксации вала во внутренней обойме, масленку для подачи смазки.

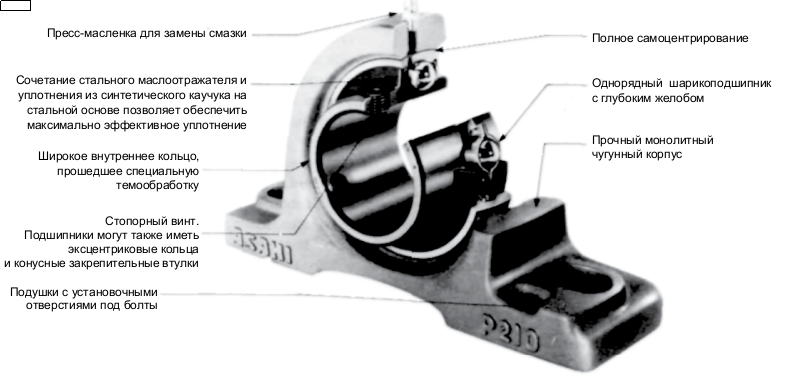

Обычно в таких узлах используется корпусной шарикоподшипник со сферической внешней и удлиненной внутренней обоймами. Он позволяет компенсировать перекосы валов.

При использовании покупных узлов подшипников возникает проблема реализации плавающей схемы. Обычно подшипниковые узлы размещаются по краям вала и крепятся к раме или корпусу машины. После установки вал фиксируется винтами стопорными. При таком способе монтажа компенсируются размерные погрешности. Но тепловое расширение требует организации плавающей опоры. Особенно такая схема актуальна при повышении температуры свыше ста градусов.

В этом случае затягивается стопорный винт только фиксированной опоры. Плавающая опора (с меньшей радиальной нагрузкой) выполняется следующим образом:

• для шейки вала выбирается допуск с минимальным зазором;
• стопорный винт подшипникового узла заменяется резьбовым пальцем с цилиндрическим концом;
• под цилиндрическую часть резьбового пальца на валу выполняется паз.

При работе вращение вала передается шарикоподшипнику через цилиндрическую часть резьбового пальца, установленного на внутренней обойме. При тепловом расширении вала он смещается линейно внутри обоймы шарикоподшипника, а цилиндрическая часть пальца остается внутри паза вала.

Такие решения используются, например, в механизме опрокидывания варочного котла.

Плавающий подшипник позволяет ускорить и облегчить сборку, обеспечивает успешную работу при перепадах температур, компенсирует размерные неточности. Схема со свободным подшипником благодаря своим преимуществам остается одной из основных в машиностроении.

Опасен ли спиннер?

Спорить можно очень долго по поводу опасности этих игрушек, поскольку люди почему-то начинают придумывать довольно экстремальные трюки со спиннерами. Скорость завораживает, хочется испытать спиннер на все на что он способен и порой вопрос безопасности как-то уходит на задний план. Получается что опасность игрушки заключена в головах ее испытателей. Кто-то, пытаясь разбить спиннером стекло, забывает, что осколок от стекла может отскочить и попасть в лицо или сам spinner на высокой скорости может отрикошетить от твердого предмета в тело испытателя.

Опасна ли игрушка для психики человека?

Ну почему вообще возник этот вопрос? Вы слышали что-то об опасности волчка? неужто вам в детстве пришлось подвергнуть свою психику испытанию, играя с вращающимися игрушками? С той же пуговицей, например? Я представляю, сидит психолог и говорит: «Никогда не смотрите на вертолет, это опасно для вашей психики» ух…

На счет развития мелкой моторики спиннером. Если речь идет о спиннере, который просто купили ребенку, то никакой моторики в этом не задействовано, а если ребенок сам собирает игрушку, что-то клеит, вырезает, то согласна на все 100%.

Я посмотрела на моих детей, они проявили некий интерес, покрутили и положили эти спиннеры на полочку, где они так и пылятся, ожидая повторной встречи с детьми, но кажется это произойдет не скоро. Думаю, что опасность для психики очень надуманна.

Что делает спиннер?

Раньше всего ответ на вопрос, что такое спиннер и для чего нужен, появился в США вместе с самим гаджетом ещё в 90-е годы прошлого века. Изначально спиннер был разработан для непоседливых детишек, которым нужно было постоянно что-то теребить в руках. Но тогда производители не проявили интереса к этой игрушке, и лишь в 2017 году началось его массовое распространение. Лишь только за весенние месяцы этого года по миру было распространено примерно 50 миллионов этих предметов. Понятно, что завидев такую штуковину у кого-то на улице, многие люди пытаются выяснить в интернете, фиджет спиннер – что это?

Уже из названия «спиннер» ясно, как он работает – он обязательно должен вращаться. Но сегодня разработано много его моделей, которые при вращении могут дополнительно вибрировать, трещать, издавать другие звуки, а ещё придуман даже светящийся спиннер, которые может выдавать настоящую светомузыку.

Даже пятилетний ребёнок быстро понимает, что такое спиннер и как им пользоваться – он просто зажмёт между пальцами центр игрушки и начнёт раскручивать лопасти, заставляя их вращаться. Игрушку можно также положить на любую ровную поверхность или на ладонь, раскрутить и наблюдать за процессом.

Самодельные спиннеры

Как сделать популярную игрушку в домашних условиях? Существует несколько методов изготовления вещицы.

Хенд спиннер из бумаги

Самый постой способ сделать вертушку. Инструкция включает в себя следующие шаги:

1. создается чертеж будущей игрушки;
2. рисунок печатается на обычном принтере;
3. распечатанная картинка переносится на плотный картон;
4. вырезается 20 шаблонов;
5. в середине образца проделывается отверстие под подшипник;
6. все фигурки склеиваются между собой с помощью клея ПВА;
7. склеенная основа помещается под пресс до полного высыхания;
8. после того как все приклеится, вставляется подшипник.

Понадобятся следующие предметы:

• обычная и плотная бумага либо картон;
• инструмент для затирки;
• краска;
• принтер;
• подшипник;
• клей;
• свободное время и огромное желание.

Практически все из списка доступно в обычных магазинах, но где взять подшипник для спиннеров? Его стандартный размер составляет 2,2 см. Может подойти часть колесика от старых роликов, скейта и т. д. Продаются в специализированных магазинах

Во время приобретения нужно обратить внимание на класс изделия. Чем он выше, тем ярче запомнится вращение

Если не удалось найти подходящую деталь, то сделайте гаджет без подшипника за 5 минут из бумаги.

Можно изготовить спиннер без клея.

На этом подручные средства не заканчиваются. Любимую игрушку изготавливают и из бутылки. На видео подробно описывается пошаговая инструкция.

Это были более простые варианты. Домашние условия позволяют сделать светящийся мини — тренажер для пальцев рук.

Поэтапная технология:

1. Необходимо приобрести люминофор, порошкообразное вещество, способное люминесцировать. Лучше заказать в интернете из Китая.
2. Развести порошок с глицерином в соотношении 3 грамма на 7 миллилитров.
3. Залить сделанный раствор в стеклянные колбы и вставить в отверстия.

Получаются необычные, эксклюзивные игрушки. Изготавливаются не так сложно, как кажется.

Детские спиннеры отличаются красочным и интересным дизайном. Могут использоваться и взрослыми людьми.

Сладкий спиннер

Еще один спиннер в списке необычных игрушек, изготовленных своими руками. С вещичкой можно и развлечься, и наесться одновременно.

Чтобы сделать шоколадную вертушку потребуются следующие предметы:

• клей;
• восковая бумага;
• подшипник;
• ножницы;
• драже;
• форма для заливки;
• карандаш;
• шоколадка;
• фольга;
• картон.

Этапы производства съедобной игрушки:

1. вырезается бумажный шаблон;
2. на дно формы укладывается восковая бумага;
3. подшипник оборачивается в фольгу и ложится по центру основания;
4. вокруг заготовки в области лепестков раскладываются конфеты «драже»;
5. шоколад растапливается на водяной бане и заливается в форму при помощи шприца аккуратными движениями;
6. после чего будущее шоколадное творение отправляется в холодильник на несколько часов для застывания;
7. затвердевшее изделие чистится, подравнивается, подшипник освобождается от фольги.

Таким же способом можно приготовить спиннер из следующих ингредиентов:

• желе;
• воск;
• стеарин;
• мыльная основа и любой материал, имеющий свойство застывать.

Аза zlo feat takoboy x кейsи спиннер – редкая разновидность.

История игрушки антистресс фиджет спиннера

Создателем фиджет спиннера считается инженер-химик Кэтрин Хэттингер, изобретательница из Флориды, США. Так считают такие издания, как The Guardian, The New York Times, и New York Post. Впервые она создала эту игрушку в 1993 году.

По ее словам, которые цитирует The Guardian, игрушка появилась летом, когда ей очень хотелось поиграть со своей дочерью, но она не могла сделать этого из-за миастении – заболевания, из-за которого у человека очень быстро утомляются  мышцы. Создав спиннер, она смогла занять свою дочь.

Но в New York Post она изложила другую версию появления идеи создания игрушки. Издательство пишет, что Хэттингер решила создать такую игрушку после того, как увидела мальчиков, кидавших камни в полицейских в Израиле. Ей захотелось создать игрушку, которая бы помогла детям высвободить свою энергию.

Позже изобретательница смогла продать несколько тысяч спиннеров, и, наконец, в 1999 году запатентовала игрушку. Однако на этом все остановилось. Популярные производители игрушек отказались выпускать ее изобретение. Спустя 6 лет срок действия патента истек, а чтобы его продлить не хватало денег.

На протяжении нескольких лет, разные компании выпускали спиннеры, рекламируя их как терапевтические устройства для детей, страдающих синдромом дефицита внимания и гиперактивности, а также для тех, кто борется с тревожностью, и детей с аутизмом. Несмотря на такой коммерческий ход, до 2016 года игрушка так и оставалась в неведении большинства людей.

Что правда, а что нет?

В одной статье, опубликованной в Bloomberg News, говорится, что изобретателем игрушки не является Кэтрин Хэттингер. По словам двух юристов, игрушка Хэттингер мало чем походила на сегодняшний спиннер.

Сама изобретательница признает, что ее игрушка отличалась от спиннеров, которые продаются сегодня, и она не заявляла, что именно она является изобретательницей данной игрушки.

Сколько стоит спиннер

Внезапно, в канун Нового года, журнал Forbes назвал фиджет спиннер «офисной игрушкой, которую каждый должен купить в 2017 году». Стоит при этом отметить, что имелось в виду устройства, цена который варьировала от 139 до 199 долларов.

Наконец в 2017 году спиннеры стали очень популярными, и теперь каждый мог их купить. Уже в апреле 2017 года было продано несколько десятков миллионов фиджет спиннеров.

Сегодня простые версии спиннеров можно найти за 2-3 доллара, а дорогие версии стоят около 10-15 долларов.

В России цена на такую игрушку варьирует от 750 до 4 000 рублей, в зависимости от материала и формы.

Причина неисправности спиннера — почему он крутится медленно?

Причиной неисправности, как раньше говорилось, чаще всего является подшипник, который при ударе может повредиться. Если снять защитные накладки, то можно с легкостью определить неисправность данной детали.

И, как и ожидалось, владение новейшим игроком-поворотником является причиной популярности в школах и парках. Но эта игрушка даже не новая: она была изобретена несколько десятилетий назад, и ее цель заключалась в том, чтобы помочь детям с аутизмом или синдромом дефицита внимания с гиперактивностью с тревогой.

Фактически, коробки этих игрушек способствуют этому, как это, в качестве детского продукта против стресса. Так почему же эта почти безобидная игрушка вызывает проблемы во многих городах? Студенты всегда держат прядильщик в руке и вращают его, как правило, за столиками, и дети перемещают его в воздух.

Но вот возникает вопрос, что делать, если спиннер плохо крутится и скрипит, и какие действия в данном случае предпринимать. Скрип является явной причиной того, что металлические шарики трутся об обойму подшипника, не имея на своей поверхности смазки. Поэтому используя масло для швейной машинки, или любую другую смазку можно решить проблему.

Наличие новейшей фигуры-скручивателя стало популярным в школе. Херонимо Гуэрра, студентка школы Хендерсона. Они могут помочь, но не все. Профессор Тиммонс из своего класса говорит, что она видит, что они облегчают изучение некоторых детей, пока существуют правила: их следует использовать под столом и скрывать от учителей и одноклассников.

Если ребенок будет беспокоиться, он будет волноваться, нет ничего, что можно было бы сделать, чтобы остановить их, но эти игрушки — это способ позволить им стать беспокойными, не прерывая стучать карандашами или туфлями, — говорит он. «Это гораздо менее разрушительный способ перенаправить ваши энергии во что-то другое, поскольку учение происходит».

Для этого вам понадобится:

1. Спиннер который скрипит.
2. Шприц.
3. Жидкое моторное, швейное масло (ни в коем случае не используйте подсолнечное).

Сам процесс прост, набираете в шприц масло и небольшим надавливанием проводите по рабочему механизму подшипника. После этого несколько раз прокручиваете спиннер, и скрип полностью исчезнет.

Я вижу детей, которые могут лучше сосредоточиться на классной дискуссии, даже писать. В некоторых комнатах спиннер стал большим отвлечением, чем сотовый телефон. Эта игрушка стала большой привлекательностью самого молодого, хотя любой может ее использовать.

Операция очень проста, мы должны ее развернуть и оттуда оставить наше воображение свободным для выполнения всех трюков, которые проходят через нашу голову. После подачи импульса он будет скатываться со скоростью на своей оси, и мы можем катить его на любую поверхность.

Привыкание к вашему весу и вращению

То есть, когда у них появились трюки, чтобы доминировать над ним и несколько моделей на рынке, пока те, которые сияют в темноте. Измученный уже во многих магазинах, мы объяснили 5 советов, чтобы доминировать над ним в ваших руках. Как только у нас есть это в наших силах, первое, что нужно, — привыкнуть к тому, что он весит, а также к тому времени, когда он может стоять, вращаясь в зависимости от силы, которую мы ему даем. Держа его двумя пальцами, обычно большим и другим, мы будем вращать его, и мы можем переместить его и превратить в режим тренировки.

В случае если внутренние детали повреждены, то есть посыпались шарики из подшипника, то потребуется замена.

Сам подшипник очень легко вынимается, на его место устанавливается другой.

Найти данную деталь, можно на автомобильном рынке, так как там очень много различных разновидностей.

Самое важное знать внешний и внутренний диаметр используемого подшипника.

Как сделать, чтобы вертушка крутилась быстрее?

Как только мы привыкли к тому, как он вращается, следующая вещь — держать его на пальце. Если силы, которые мы дали повороту, достаточно, мы увидим, как он начинает колебаться к концам, с которыми нам придется поддерживать баланс. Первые несколько раз мы делаем это, может быть, мы в конечном итоге падаем не один раз.

Если мы уже освоили это на пальце, мы должны сделать еще один шаг вперед. И это может быть попытка протащить его пальцами руки. Дайте ему импульс и попытайтесь изменить его от пальца, от одного до другого и так далее, пока не запустите всю руку. Если вы чувствуете себя авантюристами, передача его из рук в руки также очень забавная.

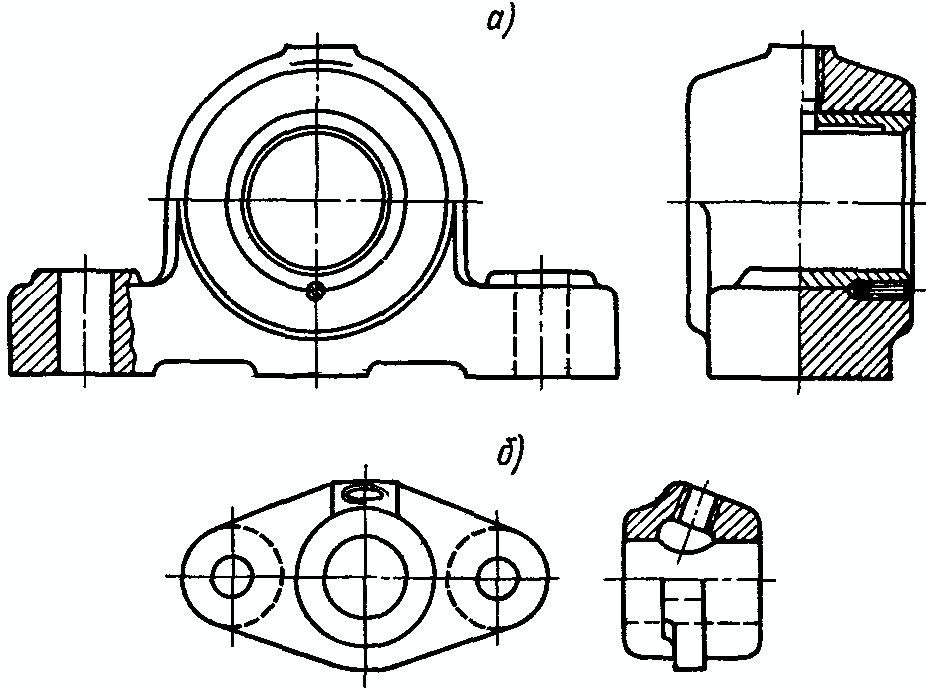

Разница между подшипниками скольжения и качения

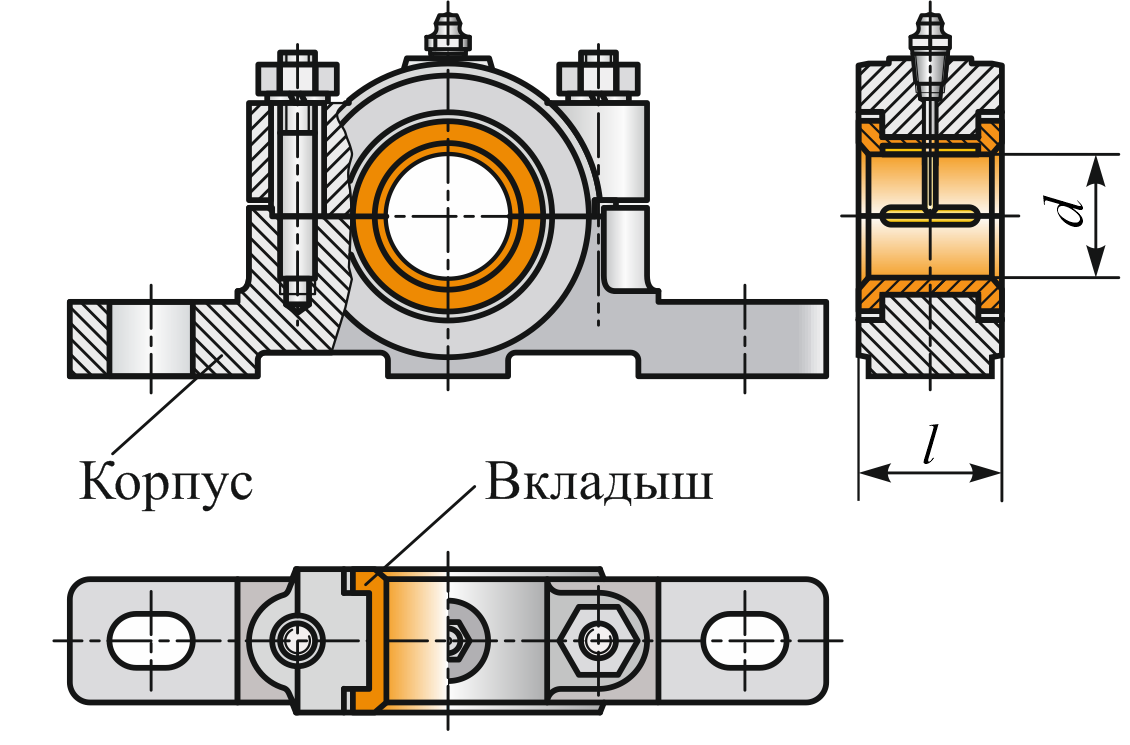

Подшипник скольжения имеет ряд преимуществ, которые отличают его от подшипника качения:

• Имеет разъемное исполнение. Это огромный плюс для использования в двигателе внутреннего сгорания. На коленчатый вал надеть подшипник качения не представляется возможным. И поэтому применяют подшипник скольжения.
• Экономичный вариант для применения на больших по диаметру валах.
• Способны работать в воде.
• При ремонте не возникает необходимость демонтировать остальные детали.
• В отличие от шарикоподшипников могут воспринимать большие вибрационные, а также ударные нагрузки.
• Размеры подшипников радиального типа относительно небольшие.
• Имеется возможность регулирования зазора между валом и вкладышем.
• Просты в тихоходных машинах.
• Надежны в приводах с высокой скоростью.
• Бесшумная работа.

Однако и у подшипников качения есть свои преимущества:

• Материалы для изготовления дешевле.
• Не требуют постоянного надзора за смазкой.
• Нет увеличенного трения при пуске.
• Меньший расход смазочных материалов.
• Меньше сила трения.
• Размер подшипников упорного типа меньше.

У каждого вида подшипника есть свои преимущества и слабые стороны, что позволяет применять при отдельный вид при определённых условиях. Из общего же только предназначение – опора вала и создание минимального трения при работе.

Трюки со спиннером

Помимо релаксирующего свойства, маленькие вертушки способны удивить выполнением интересных техник. Делая трюки с помощью спиннера, можно развить:

1. творческое мышление;
2. мелкую моторику;
3. уровень мастерства.

К тому же всегда будет чем заинтересовать народ и занять себя в свободное время.

Суть всех техник заключается в том, чтобы вращение гаджета не прекращалось даже при перебрасывании его с одной руки на другую. Приемы доступны всем, можно посмотреть на видео.

https://youtube.com/watch?v=nhsQHTizwVk

Трюки не просты. Но во время обучения становятся понятны многие нюансы.

Выше описывался базовый трюк, который идеально подходит для начинающих. Основав начальную технику, можно изучать более сложные приемы.

Другой уровень имеет тот же смысл. Перекидывание вращающегося спиннера так, чтобы его движение не прекращалось. Однако усложненный вариант предполагает следующие маневры:

• передача крутилки из одной руки в другую за спиной;
• бросок спиннера из-под ноги;
• подбрасывание игрушки в вертикальном положении одной рукой.

Спиннер можно запустить не в руке, а на плоской поверхности и наблюдать за его движением. С виду он будет напоминать игрушку Юлу.

Главной задачей в выполнении трюков является не задеть «лепестки» основания, чтобы не привести к остановке вращения.

Для заядлых трюкачей полезно будет знать, как сделать, чтобы спиннер крутился дольше. Продлить движение маленького пропеллера можно с помощью простого способа. Необходимо вытащить подшипник, снять с него напыльники и протереть. Для более долгого и плавного вращения нужна регулярная чистка центральной детали и промывание ее в бензине. Нелишним будет периодически смазывать подшипник тефлоновым маслом.

Те, кто уже давно знаком с новинкой, в курсе, что делать, если спиннер плохо крутится.

Польза

Изначально, hand spinner задумывался как развлечение для ребенка, но со временем, люди от науки придумали ему новое качество — лечить и оказывать профилактическое воздействие на пальцы и кисти рук.

Считается, что fidget не только красивая бирюлька, но и может развивать мелкую моторику даже у взрослых людей. Кроме этого, гаджет выполняет функции игрушки-антистресс, с помощью него можно отвлечься от ежедневных забот сделав несколько трюков кистью одной руки.

Психологи не однократно замечали, что люди часто совершают бесполезные манипуляции руками при разговоре или тяжелом мыслительном процессе. Почему бы не использовать это с пользой, например для тренировки пальцев рук. Развивая мелкую моторику, человек параллельно тренирует часть мозга ответственную за интуицию, память и способен лучше концентрироваться на задачах.

Подшипник качения

Самый широко используемый тип. Состоит он из следующих деталей:

• Внутреннее кольцо.
• Сепаратор (обойма).
• Тела качения.
• Внешнее кольцо.
• Защитная крышка (применяется не всегда).

Такие подшипники применяются в оборудовании всех отраслей и назначений. Притом данный тип очень разнообразен. Тела качения бывают: сферические, роликовые, бочкообразные, игольчатые. В качестве материала для тел преимущественно используется сталь. В особо агрессивных средах применяют стеклянные тела качения.
На внутреннем кольце по внешней стороне протачивается желобок. Так же делают желоб по внутренней стороне внешнего кольца. Эти канавки являются дорожками для тел качения. Таким образом, шары вращаются точечно касаясь дна желобка и его стенок. Роликовые тела при вращении касаются всей плоскости канавок.

Сепаратор, как правило, состоит из двух спаянных между собой половинок. Его роль – создавать направление для движения тел и сохранять постоянную одинаковую дистанцию между ними. В некоторых случаях применяют подшипник качения без сепаратора, что позволяет увеличить нагрузку на узел, однако, скорость вращения не может быть большой при такой конструкции.
Подшипник качения по  воспринимаемой нагрузке классифицируется на упорный, радиальный, радиально-упорный. На радиальные нагрузка распределяется перпендикулярно оси вала. Нагрузка вдоль вала недопустима.

Упорные принимают нагрузку параллельную оси. Запрещена нагрузка поперечная валу.

Радиально упорные. Могут принимать нагрузку как параллельно, так и перпендикулярно оси вала.

В целях уменьшения габаритов в некоторых случаях не используется внутреннее кольцо. При таком варианте эксплуатации на валу, неподвижном или активном, вытачивается канавка и сепаратор с внешним кольцом надевается непосредственно на ось или вал механизма.

В зависимости от количества рядов тел качения подшипник может быть однорядным, двухрядным и многорядным. Двухрядные и многорядные преимущественно используются как упорные или радиально-упорные и способны выдерживать значительно большие нагрузки, нежели однорядные.

Подшипники с защитной крышкой более долговечны и требуют меньшего внимания на обслуживание. Открытые же могут быстро выйти из строя при недостаточной или неправильной смазке и попадания инородных предметов.

Для подшипников качения применяют различные виды смазок: жидкие (различные масла), пластичные (солидол), твердые (графитовая смазка). Иногда подшипники работают без смазки, однако, скорость вращения тел качения не должна быть высокой, а нагрузка большой. В противном случае подшипник быстро нагревается и выходит из строя.

Как сделать спиннер своими руками за 5 минут

Как сделать спиннер своими руками за 5 минут? Следует воспользоваться подручными материалами, например, подшипниками и клеем разных видов, для украшения применяются кожа, паетки, бисер.

Самые оригинальные спиннеры, которые возможно изготовить, имея всего лишь пять свободных минут, изготавливаются из гильз, велосипедной цепи, меди и даже из ненужного своему владельцу Айфона.

Малыши быстро смогут создать красивый и яркий спиннер из обычного толстого картона. Дети и родители прекрасно проведут время, конструируя такую игрушку, а также, сэкономят денежные средства на добрую книгу или что-нибудь полезное. Школьники могут предложить сделать такое изделие из картона на уроках труда, и учитель поддержит эту инициативу.

Возможно, также, создать спиннер исключительно из подшипников или, вообще, их не использовать. В общем, вариантов море, а каким будет именно Ваш спиннер, подскажет полет фантазии.

Как сделать, чтобы спиннер крутился быстрее? Следует просто убрать лишнюю смазку из подшипников спиннера. Для этого нужно пройти несколько этапов:

• капнуть качественную смазку;
• поменять подшипник, который прослужил уже довольно долго;
• поменять пластиковый спиннер на металлический;
• поставьте на конструкцию качественную заглушку, которая защитит ее от попадания пыли, влаги и грязи;
• прочищайте спиннер несколько раз в неделю при помощи фена или баллона со сжатым воздухом;
• не пытайтесь вытащить и прочистить подшипник на дешевых моделях, это просто нереально и не предусмотрено производителями.

Правила вращения или как эффектно раскрутить спиннер

Опытные владельцы, которые знают, как работает спиннер, предлагают новичкам обратить внимание на несколько вариантов кручения:

1. Берется спиннер пальцами одной руки, а в движение приводится пальцами другой руки.
2. Берется спиннер большим и указательным пальцем, а раскручивается средним или безымянным пальцем этой же руки.
3. Можно перебрасывать раскрученный спиннер с одного пальца на другой. Этот захватывающий трюк не оставит равнодушными окружающих зрителей.
4. Во время перебрасывания спиннера нельзя допускать его остановки. На этом правиле основаны практически все фишки с вертушками.
5. Усложнить трюк с перебрасыванием спиннера можно, выполнив слепой бросок за спиной.
6. Бросок из-под ноги – еще один очень эффектный фокус. В этом случае главное не задеть лопасти и не уменьшить скорость вращения. Иначе спиннер упадет.

Оттачивая свое мастерство, важно помнить, что на пути лопастей не должно быть препятствий. Следите за скоростью вращения спиннера

Для того, чтобы узнать, как работает спиннер и как им правильно пользоваться, посмотрите видео:

Любой фокус можно научиться выполнять, если постоянно практиковаться и не опускать руки. Виртуозное владение спиннером – результат кропотливой, но приятной работы. Как видно из нашей прошлой статьи о цене спиннера, позволить себе его сможет каждый.

lifeo.ru

Виды подшипников скольжения

Одним из факторов дающих возможность опорам скольжения эффективно конкурировать с шарикоподшипниками является конструктивное разнообразие, позволяющее успешно решать множество задач.

Их классификация включает следующие виды подшипников скольжения:

• по типу воспринимаемой нагрузки опоры для компенсации радиальных, осевых, комбинированных усилий;
• разъемные и неразъемные;
• в зависимости от типа движения для линейных перемещений или вращения;
• по типу трения с сухим, полусухим, полужидким, жидким, граничным, газовым трением;
• еще одна классификация, основанная на способе трения, выделяет гидростатические и гидродинамические, а также газостатические или газодинамические разновидности;
• по материалам металлические и из неметаллов;
• особые виды, например, сферические самоустанавливающиеся, самосмазывающиеся, сегментные.

Опоры радиальные обычно представляют собой антифрикционные втулки, зафиксированные в отдельных корпусах либо запрессованные в конструкционные элементы.

При выполнении корпуса из антифрикционного материала, например, серого чугуна он сам становится радиальной опорой. (Вариант б).

При использовании втулки с буртом мы получаем комбинированную опору, способную воспринимать кроме радиальных сил и небольшие осевые нагрузки. Бурт также упрощает монтаж втулки. На приведенном рисунке втулка 1 компенсирует нагрузку радиальную и осевое усилие, направленное вправо, со стороны вала 5. Фиксация втулки в корпусной детали 4 осуществляется винтом-гужоном 3. В зону канавки 2 подводится смазка.

Для компенсации больших осевых сил используются упорные подшипники.

Обычно подшипник скольжения упорный для вертикального вала называется подпятником. На иллюстрации показан упорно-сферический подпятник, воспринимающий вертикальную силу при перекосе вала.

Обычно используются неразъемные подшипники.

Нередко, например, для валов коленчатых возникает необходимость в разъемных подшипниках скольжения. Они позволяют значительно упростить сборку, а иногда являются единственным вариантом монтажа. Такая опора имеет разборный корпус. Основание и крышка корпуса стянуты гайками на шпильках. Вкладыш также состоит из двух половин. Подвод смазки производится через масленку, отверстие в крышке и каналы вкладыша.

Для компенсации перекоса вала используется сферический подшипник скольжения. Их выпускает, например, SKF. Шаровый подшипник скольжения допускает поворот втулки со сферической наружной поверхностью в соответствующем посадочном месте корпуса.

В сложных рычажных системах, шарнирных параллелограммах сложно добиться строгой параллельности расположения опор. В таких случаях часто используют шарнирный подшипник скольжения. Это разновидность сферического подшипника с соединением внешнего, внутреннего колец по сферической поверхности. Они выдерживают значительные радиальные и двухсторонние осевые усилия. В основном в них используется пара трения сталь – сталь со смазкой. Обычно применяется высокохромистая сталь типа ШХ с фосфатированием и нанесением дисульфида молибдена. Такое сочетание материалов отлично работает при больших нагрузках, выдерживает удары.

В пищевой индустрии, медицине и других условиях, где нежелательна смазка применяют пару трения с внутренним хромированным кольцом и покрытием контактной поверхности наружного кольца политетрафторэтиленом с усилением сеткой арматурной из сплава меди. Такие подшипники используют чаще в механизмах, реализующих повороты рычагов. Существуют стандартизованные серии шарнирных подшипников GE или ШС, ШЛ, ШП сталь-сталь, ШН сталь-металлофторопласт, ШЕ сталь-органоволокнит. Помимо материалов пар трения они различаются наличием и расположением точек подвода смазки, размещением канавок.

Технические условия на шарнирный подшипник скольжения приведены в ГОСТ 3635-78.

Для чего нужен спиннер?

Изначальное назначение спиннера – игрушка для молодёжи, безделушка, способствующая коротанию времени, однако эта вертушка со временем превратилась в нечто большее. Как показывает практика, спиннер является отличным помощником в борьбе с вредными привычками. Это касается отказа от курения, пощёлкивания пальцами и многих других неприятных моментов связанных с тем, что человеку необходимо срочно занять свои руки каким-либо делом. В итоге, кручение спиннера стало настоящим хобби для многих людей, которые не только осваивают мастерство вращения игрушки, но и соревнуются в данном аспекте между собой.
