Самодельная распорная штанга для лазерного нивелира. как сделать лазерный уровень своими руками

Лазерный уровень

Лазерный нивелир — один из самых дорогих видов инструмента. Этот прибор используют при профессиональных работах или более сложном ремонте, для определения того, насколько поверхность ровная.

Такой уровень с легкость обозначит вам и горизонтальную, и вертикальную линию разметки. Также бывают устройства, которые имеют крестовой луч. Особый плюс этого инструмента в том, что он устанавливается либо на подставке, либо на плоскости и с помощью специального показателя воздуха выравнивается до миллиметра по горизонтали или вертикали.

Виды приборов

Так как производство инструментов не стоит на месте, разнообразие нивелирных уровней постоянно увеличивается. Сейчас можно встретить несколько основных видов, которые наиболее часто используют при ремонте.

Напольный
Настенный
На подставке

Названия таких видов говорят сами за себя. Напольный устанавливается на ровную горизонтальную поверхность

Важно знать: если уровень будет устанавливаться на стол или другую поверхность, ее нужно отцентровать

Настенный уровень устанавливается на вертикальную поверхность. На нем бывают специальные крепления, чтобы устройство держалось на стене. Такой уровень полезен при разметке вертикальных направляющих и другого материала при ремонте. К примеру, если вы вешаете картины в квартире, то этот вид обеспечит вам максимальную симметрию между картинами.

Лазерный нивелир на подставке имеет особенный прицел и луч. Обычно луч имеет крестовое свечение, что сразу определяет и вертикальную черту и горизонтальную. Такой нивелир облегчит любой вид строительства, в особенности отделочные работы. У него имеется специальное водяное устройство, которое показывает, как ровно вы установили стойку

Перед работой важно правильно сделать настройку инструмент, ведь от этого зависит ровность всего вашего материала

В других видах нивелира на стойке, вместо водяного устройства установлен электронный вычислитель. Пользоваться им гораздо легче, потому что при неправильной настройке он будет самовыравниваться.

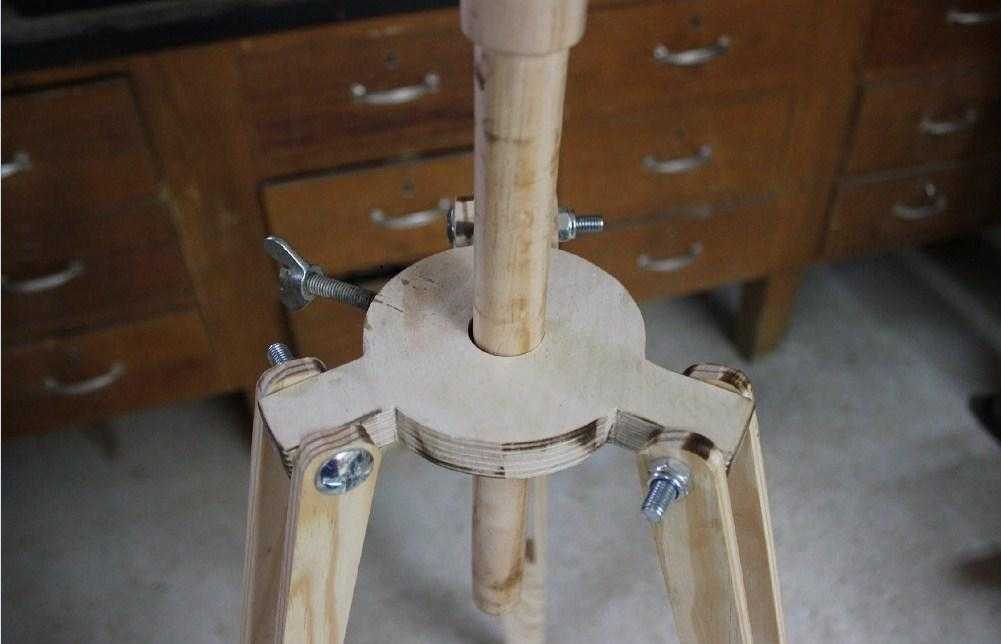

Инструкция: как сделать своими руками штатив для лазерного уровня

Самодельный штатив-указатель можно сделать разными способами: с магнитным креплением, где присутствует и линейка; применяя крест-штатив; используя ремни для крепления. Наиболее часто используемым креплением является применение штатива от старого фотоаппарата, на который приделывается вращающийся механизм от старого плеера. Сверху устанавливается старый диск, на который прикрепляются крест-накрест лазерные указки.

Штатив для лазерного уровня можно изготовить из любого материала: дерева, металла

Этот способ отлично подойдет, если необходимо точно установить картину или повесить правильно шкафчики.

Если необходимо быстро сделать нужные отметки во время работы, а под рукой не оказалось указки с лазером, есть пошаговое руководство, для создания самому одноразового уровня, без применения штатива.

Чтобы сделать подобный указатель, который устроен наиболее простым способом, и имеет самовыравнивающийся элемент, необходимо
:

Подготовить небольшую миску или ведро с водой;
Взять кусок пенопласта в виде прямоугольника и закрепить с помощью резинки лазерную указку;
Емкость с водой устанавливается на определенную нужную высоту, в нее опускается пенопласт с указкой, затем ее необходимо включить.

Через несколько минут, вода успокоится и с помощью перемещения пенопласта можно получить готовые точки.

Как сделать лазерный уровень на карданном подвесе

Не увеличивая бюджет конструкции, можно изготовить достаточно точный самовыравнивающий лазерный нивелир из той же самой детской указки.

Для изготовления понадобятся:

два старых жестких диска одинакового размера;
пластик или ДВП для коробки;
блок на 3 пальчиковые батарейки от старой детской игрушки;
мягкий провод от наушников;
алюминиевый профиль или уголок от старого карниза.

Пошаговая инструкция по изготовлению:

1. Аккуратно разбираем жесткий диск, оставив на месте подшипник и крепление для записывающих пластин

2. Из подходящего уголка делаем кронштейн для подвеса. В качестве оси №1 выступает подшипник записывающих пластин HDD

3. Ось №2 карданного подвеса изготавливаем из подшипника коромысла записывающих головок жесткого диска

4. Подвес для лазерной указки должен быть ровным и тяжелым. В данном случае использованы два алюминиевых уголка, заполненные для тяжести куском МДФ

5. В верхней части штанги монтируется карданный подвес, в нижней – сверлится отверстие для лазерной указки. Все отверстия располагаются строго симметрично друг другу. Над отверстием для указки надо предусмотреть место для центровочного болта

6. Собираем конструкцию кардана. Без лазерной указки штанга должна располагаться строго вертикально под действием силы тяжести. Проверяем свободный ход всех подшипников карданного подвеса

7. Устанавливаем указку в штангу

8. Собираем всю конструкцию в корпусе жесткого диска

9. В подготовленное отверстие устанавливаем регулировочный винт. При его вращении смещается центр тяжести штанги, и можно точно установить горизонталь лазерного луча. Вместо батареек крепим гибкие провода от старых наушников. Соединяем их с внешним блоком питания от старой детской игрушки.

10. Корпус изготавливаем из ДВП или пластика

11. На верхней плоскости можно поместить пузырьковую систему от строительного уровня, для юстировки прибора на поверхности. Подойдет и съемный уголок с уровнем, который обычно есть в комплекте к LCD телевизорам

12. Для прочности и устойчивости конструкции, вторую боковую стенку лучше сделать из такого же жесткого диска. Тогда все стенки будут параллельными, и нивелир будет ровно стоять на поверхности

Изготовленный таким способом лазерный уровень будет иметь класс точности не хуже, чем у промышленных аналогов. К тому же самовыравнивание упрощает работу по прокладке горизонтальной разметки на больших площадях.

Описание и устройство лазерного уровня

Точечный лазерный уровень

Прибор показывает горизонтальность или вертикальность поверхности с помощью светодиодных индикаторов. Датчики дают яркую красную или зеленую линию, которая отражается на стене. Портативные лазерные указки облегчают работу строителям и рабочим-отделочникам, они экономят время для разметки, при этом с работой успешно справляется 1 человек.

Разновидности уровней с лазерным индикатором:

Точечный. Простой вариант предусматривает один направленный луч, который не вращается, и дает изображение на поверхности в виде точки. Модели передают луч на плоскости пола, стен, его используют на больших площадях.
Линейный. Самый популярный тип измерителя передает на поверхность одну или две параллельных черты яркого цвета. Некоторые модели выдают крестообразные линии под углом 90°. Дальность пробивки — до 30 м, такое расстояние вполне приемлемо для монтажа, отделки, ремонта.
Ротационный тип. Приспособление относят к сложным приборам, которые имеют расширенную функциональность и работают по принципу нивелира. Вращающийся луч координирует область на все 360°, проводит круговую линию на расстоянии до 0,4 км. На больших дистанциях нужен приемник луча.

Какой у вас лазерный уровень?

Точечный
28.57%

Линейный
50%

Самодельный
21.43%

Проголосовало: 28

Плюсы и минусы самодельного лазерного уровня

Не требует специальных деталей
Возможность регулировки по заданным параметрам, высокая точность
Дальность лучей 25-30 м
Высокая скорость приема и передачи отметок
Простое изготовление
Универсальность применения
Возможность корректировки точности
Низкая стоимость

Небольшой радиус лучевой развертки
Внешний вид уступает покупным приборам

Достоинства и недостатки

Самодельные инструменты всегда имеют ряд преимуществ, среди которых основополагающим можно назвать цену. Ведь вещь, сделанная своими руками, по себестоимости всегда будет дешевле

И именно на это обращают внимание многие умельцы. К тому же такое устройство всегда подстроено под нужды владельца

Среди основных достоинств уровней с лазером можно выделить:

низкая стоимость;
большая длина лучей;
невысокие показатели погрешности;
скорость при использовании;
быстрое и простое создание с минимум материалов.

Подобными устройствами можно размечать не только помещение, но и приусадебные участки, фасады и другие территории.

Минусов совсем немного:

неудобство использования некоторых конструкций;
приобретать для изготовления все равно что-то нужно, например лазерную указку.

Как можно заметить, минусов не так уж и много. Поэтому совсем необязательно бежать в магазин за покупкой устройства, когда создать его можно самому за считаные минуты.

Какой выбрать штатив для нивелиров в 2021 году

Устройство штатива Ответ на этот вопрос часто ищут специалисты, которые задействованы в проведении строительства зданий и других сооружений. Что советуют эксперты:

если вопрос касается особой точности, тогда следует использовать утяжеленные штативы для измерительных нивелиров из дерева или фибергласса;
алюминиевые и клипсовые штативы применяются в работе, где требуется скорость выполнения монтажа, при этом в особой точности определения превышений нет необходимости;
при использовании нивелиров с компенсаторами, можно обращать внимание на любой понравившийся штатив, который соответствует качеству и цене.

Видео — Самое лучшее и дешевое крепление лазерного уровня Штанга, штатив, подставка

Таблица сравнений штативов для нивелиров:

Название	Резьба под измерительный прибор (в дюймах)	Минимальная и максимальная высота подъёма в сантиметрах	Страна производитель	Стоимость в рублях
ELITECH 2210.000100	5/8″	120	Родина бренда Россия, производитель — Китай	839
Matrix 35089	1/4″, 5/8″	110	Китай	888
RGK F130	1/4″	130	Китай	1490
ELITECH 2210.000300	5/8″	165	Родина бренда Россия, производитель — Китай	2236
BOSCH TP 320	1/4″	320	Родина бренда Германия, производитель — Китай	2917
GEO S6-2 CONDTROL	5/8″	160	Россия	3990
RGK S6-N	5/8″	170	Китай	2376
ADA instruments Elevation Silver	5/8″	360	Китай	3990
ADA instruments Light S	5/8″	173	Китай	4490
Leica TRI100	1/4″	174	Швейцария	6384
BOSCH BT 250 PROFESSIONAL	1/4″	250	Родина бренда Германия, производитель — Индия	7459
ШМ-IIВ-350 МИК Micron 115990	Присоединительная гильза — 8 мм	350	Россия	18855
GeoMax ZTW100	5/8″	166	Россия	19700
BST-S Stabila 18456	5/8″	160	Германия	8968

Кстати, штатив можно сделать своими руками, и о том как это сделать, подробно вы можете узнать из видеоматериала.

Нивелир с компенсатором

Корректная работа нивелира с компенсатором характеризуется горизонтальностью визирного луча зрительной трубы уровенной поверхности земли (угол i) в пределах зоны действия компенсатора.

Юстировку круглого уровня выполняют юстировочными уровневыми винтами, затем зрительную трубу разворачивают на 180° и при необходимости повторяют и проверку, и настройку.

Если поверка обнаружила отклонение сетки нитей, то юстировка нивелира с компенсатором заключается в ослаблении винтовых крепежей сетки и приведении пластинки с сеткой нитей в корректное положение: горизонтальная нить сетки должна быть перпендикулярна оси вращения нивелира, а вертикальная – совпадать с отвесной линией. Исправность компенсатора рекомендуется проверять каждый раз перед началом работы.

Полезные советы при создании самодельных нивелиров на основе лазерных указок

Несмотря на удобство, компактность и низкую цену выполненных своими руками устройств, у них есть два основных недостатка: сравнительно малая точность и короткий период работы при постоянном использовании лазерных излучателей. Первый вопрос решается настройкой прибора. Для устранения второго недостатка специалисты советуют заменить батарейки-«таблетки» в лазерных указках внешним источником питания

При этом важно подобрать источник с требуемым напряжением. Обычно оно составляет 4,5 В, но для разных моделей может отличаться. Покупая лазерную указку для устройства нивелира (уровня), стоит внимательно подойти к выбору ее мощности и цвета излучающего диода

Оптимальный вариант – зеленый луч, он менее вреден для зрения и лучше заметен даже в относительно светлых помещениях

Покупая лазерную указку для устройства нивелира (уровня), стоит внимательно подойти к выбору ее мощности и цвета излучающего диода. Оптимальный вариант – зеленый луч, он менее вреден для зрения и лучше заметен даже в относительно светлых помещениях.

Немного увеличив бюджет, можно приобрести простейший лазерный уровень с рулеткой или без. В этом случае крепить на любую основу можно уже готовый прибор, а не связку пузырьковый уровень-лазерная указка.

Часто у таких устройств уже есть места для установки на штатив или треногу.

Также в качестве источника лазерного излучения можно использовать лазерную рулетку.

Еще один нюанс: если для установки лазера используется готовая тренога (штатив), полезным дополнением к ней станет рейка с разметкой или обычная металлическая (деревянная, пластиковая) линейка. Это позволит поднимать или опускать самодельный нивелир на определенную высоту без дополнительных замеров. Кстати, сам штатив (треногу) удобно делать из ПВХ-труб.

Обзор производителей

В наши дни свою продукцию на рынке инструмента, измерительного оборудования и дополнительных приспособлений представляют многие компании-производители. Естественно, лидерами сегмента являются такие гиганты, как Bosch. И в данном случае речь идет о крупнейшем разработчике электроинструмента и электронных устройств. Для многих данный бренд ассоциируется с традиционным немецким качеством.

Помимо немецкого гиганта, свои разработки представляют и другие производители.

ADA Instruments – компания, начавшая свою деятельность более 10 лет назад. Изначально она позиционировалась в качестве торговой марки диагностического и измерительного оборудования, разрабатываемого для самых разных отраслей. Кстати, ADA расшифровывается как ADditional Accuracy, что в переводе означает «дополнительная точность». Потенциальным покупателям производитель предлагает модели геодезических и телескопических штативов и штанг.

Condtrol – один из известных отечественных производителей измерительных приборов для геодезии, а также выполнения строительных и ремонтных работ. Главный офис российской компании располагается в Челябинске, а ее продукция реализуется как в Российской Федерации, так и далеко за ее пределами.

Китайская марка электроинструмента и дополнительного оборудования Crown. Продукция компании представлена на рынке уже более 35 лет. Разработки представителя Поднебесной поставляются более чем в 40 стран, включая РФ. Начиная с далекого 1983 года клиентская база данного производителя постоянно расширяется.

С учетом разнообразия доступных приспособлений в некоторых специализированных магазинах можно встретить высококачественные треноги AEG. Невзирая на то что данные конструкции разрабатываются для установки осветительных приборов, на них могут закрепляться и лазерные уровни. Кстати, компания имеет почти 40-летнюю историю и на сегодня представляет собой составляющую часть таких крупных объединений, как Electrolux Group и Clatronic Group.

Еще один представитель России – это компания «Практика», выпускающая в том числе настенные кронштейны. Сейчас ее продукцию, включая качественные штативы для измерительной техники, можно встретить во многих магазинах.

Не остаются в стороне и производители из Соединенных Штатов. В их число входит, к примеру, Dewalt – американская марка, специализирующаяся на разработке электроинструмента и принадлежностей к нему.

Виды и особенности

Штанги можно условно разделить на составные и телескопические. Примеры вторых — российская Тесла или турецкий Nokta Makro Anfibio.

Самодельные штанги бывают и неразборными — такая конструкция априори легче и прочней. Но вот возить такую штангу неудобно.

Также делим по способу прокладки кабеля катушки — внутри или снаружи. В качестве примера внутренней прокладки приведём Nokta Makro Impact. Профиль трубы также отличается. Если у всех металлоискателей Tesoro труба круглая, то у того же Импакта — треугольная в сечении.

По форме также есть отличия. S-образные с рукоятью на изгибе (XP Deus), T-образные (Garret ATX) с рукоятью почти под прямым углом к штанге и гибридные — с S-образной штангой и рукоятью, выполненной по T-схеме, например знаменитая «тёрка» — x-terra 705. Возможны и другие вариации.

Назначение и конструктивные особенности

Прежде всего следует отметить, что эксплуатация рассматриваемых измерительных приборов предусматривает полное исключение колебаний. Качественный штатив для лазерного уровня обеспечит максимальную устойчивость. При этом будут отсутствовать даже минимальные отклонения, способные негативно отразиться на отметках.

Штативы для нивелиров представляют собой специальную опору или же держатель для надежного фиксирования оборудования. Именно в таком положении возможно добиться соответствующей точности показаний. Многие специалисты именуют описываемые приспособления треногами из-за их конструктивных особенностей и внешнего вида.

На практике часто для установки лазерных уровней используют геодезические штативы, оснащенные специальными винтами. Этот тип устройств можно отнести к категории универсальных. Они эксплуатируются при:

осуществлении контроля за выполнением строительных работ разной сложности;
определении параметров строящихся объектов;
возведении линейных конструкций (ЛЭП, трубопроводы);
выявлении и определении масштабов деформации различных сооружений.

Конструктивно подставка для лазерного нивелира состоит из основания и штативной головки. При этом бюджетные модели являются неразборными. В то же время профессиональные устройства позволяют устанавливать разные типы измерительных приборов. Неотъемлемая составляющая приспособления – это винт, которым сам прибор крепится к кронштейну.

Универсальные штативы имеют более сложную конструкцию. Речь идет о треноге, по центру которой располагается штатив телескопического типа, имеющий червячный механизм. Благодаря подобным особенностям специалист имеет возможность изменять положение и направление центральной стойки. Выдвижная часть позволяет регулировать высоту всей конструкции.

По мере того как рос спрос на измерительное оборудование и дополнительные устройства, производители старались максимально расширить модельные ряды. В итоге сейчас на рынке представлен целый перечень штативов для лазерных нивелиров и уровней.

В него входят множество разновидностей.

Упомянутый выше геодезический штатив, представляющий собой специализированное приспособление, оснащенное резьбой для установки приборов. К основным плюсам в данном случае относятся широкая рабочая поверхность, универсальность и максимальная надежность фиксации оборудования. Эти штативы эффективно используются при проведении работ как в помещении, так и на улице.

Элевационный штатив – устройство, характеризующееся надежностью и позволяющее эксплуатировать уровни с большим весом. Его главная особенность – это присутствие кривошипной стойки. При помощи ручки данного механизма можно регулировать рабочую высоту с максимальной точностью.

Фотоштативы, представляющие собой предельно легкие устройства. К их плюсам относят мобильность, а также возможность быстро изменять не только местоположение прибора, но и угол наклона. Основным минусом является наличие резиновых накладок на ножках, что усложняет использование за пределами помещений. Не менее важным моментом будет невозможность эксплуатации при сильном ветре из-за маленького веса.

Помимо всего перечисленного, существуют настенные держатели (кронштейны).

Отдельного внимания заслуживает еще один тип приспособлений для фиксации уровней. Речь идет о так называемых распорных конструкциях, которые представляют собой альтернативу классическим штативам. Принцип работы данного устройства заключается в перемещении оборудования вверх и вниз по штанге. Последняя устанавливается враспор между полом и потолком.

Эти телескопические стойки имеют, как правило, яркую окраску с чередованием полос оранжевого и черного цветов. Подобное решение позволяет использовать штанги как в дневное, так и в вечернее время. Высота некоторых конструкции может достигать 3-х метров и более. Изготавливаются стойки из алюминия и имеют минимальный вес, что упрощает их транспортировку и установку.

ADA TopLiner – от 30000 руб.

Профессиональный лазерный построитель плоскостей ADA TopLiner 3×360 – это ротационный прибор с тремя вращающимися головками, обеспечивающими проекцию сразу трех линий с разверсткой 360 градусов. Одно это уже является огромным преимуществом перед бюджетными вариантами, а если добавить сюда высокую точность и видимость линии даже на значительном расстоянии, то модель явно обходит аналоги.

Устройство снабжено функцией самоотключения и самонивелирования в пределах 4,5 градусов, способно работать в широком температурном диапазоне. Монтируется на штатив с помощью резьбы 1/4″ или 5/8″. В качестве питающего элемента используется аккумулятор. Зарядка осуществляется непосредственно подключением прибора к сети, в этот момент он может работать без аккумулятора. В комплекте вы также найдете сумку, зарядку, аккумулятор емкостью 3300 мА, специальное крепление и магнитную мишень.

Технические характеристики ADA TopLiner 3×360
Основные характеристики	Значение
Тип	Ротационный (3 линии)
Точность	0.2 мм/м
Дальность	20 м (50 м – с приемником)
Рабочая температура	-10…+40 °С
Угол разверстки	360° (горизонталь и вертикаль)
Самовыравнивание	Есть (в пределах 4,5°)

О том, какие возможности раскрываются перед владельцем такого построителя, вы можете узнать из следующего видео.

Выбор редакции

Несмотря на то, что все рассмотренные нами модели относятся к разным сегментам, мы выбрали самые удачные на наш взгляд модели исходя из сферы их применения и соотношения цена/качество. Наиболее предпочтительной моделью по соотношению цена/качество является Rokodil Ray Pro. Также в наш ТОП попали недорогой китайский комбинированный лазерный уровень – KaiTian 5 Lines 6 Points, инструмент от небезызвестного производителя – Bosch PLL 360 и профессиональный построитель – ADA TopLiner 3×360.

Сводная таблица по представленным моделям
Модель	Тип	Точность, мм/м	Дальность без приемника, м	Рабочая температура, °С	Max угол разверстки	Самонивелирование
Rokodil Ray Pro	линейный	0,2	30	-20…+50	360	5°
DEKO Laser Level LV-01	линейный	0,3	10	+5…+40	90	—
Ермак 659-022	линейный	0,5	10	+5…+40	120	4°
Bosch Quigo II	линейный	0,8	7	+5…+35	60	4°
KaiTian 5 Lines 6 Points	комбинированный	0,2	10	-10…+50	360	3°
Condtrol MX2	линейный	0,3	20	0…+50	120	4°
ADA 2D Basic Level	комбинированный	0,3	20	-5…+45	180	3°
Bosch PLL 360	ротационный	0,4	20	+5…+40	360	4°
KAPRO 888	линейный	0,3	30	-10…+45	120	3,5°
ADA Cube 360	ротационный	0,3	20	-5…+45	360	4°
Geo-Fennel FL 250 VA-N	комбинированный	0,1	20	-20…+50	360	5°
ADA TopLiner 3×360	ротационный	0,2	20	-10…+40	360	4,5°

Какие характеристики важны?

По традиции сведем все самые важные параметры в одну небольшую табличку и попробуем описать каждый из них.

Характеристики и возможности лазерных уровней
Критерий сравнения
Разновидности
Примечание
Температурный диапазон
от -10 до +40 °С и от 5 до 40 °С
Модели с более узким диапазоном рабочих температур предназначены для работы при положительной температуре. Если же помещение неотапливаемое или объект находится на открытом воздухе, то зимой стоит использовать уровни с более широким диапазоном, захватывающим отрицательные температуры. Последние приборы конструктивно сложнее, поэтому и дороже.
Дальность
от 2 до 50 м (без приемника) и до 50-200 м (с приемником)
Для работы в помещениях вполне достаточно оборудования первого типа. Оно дешевле и расходует меньше энергии батареи, чем нивелиры, бьющие на 50 м и далее (с приемником лучей). Последние используются сугубо в профессиональной деятельности на больших объектах, например, при строительстве дома и заливке больших площадей.
Точность*
отклонение от 0,1 мм/м и больше
Самые высокоточные приборы (0,1-0,2 мм/м) применяются в сфере строительства при работе на больших расстояниях, где отклонение в несколько миллиметров может стать катастрофичным. Для отделки подходит техника с точностью от 0,3 мм/м до 0,8 мм/м.
Количество и направление лучей
от одного и больше, вертикаль/горизонталь
Самое распространенное решение – два луча, образующих перекрестие. Чем больше лучей, тем удобнее разметка

Важно, чтобы производителем была предусмотрена функция работы каждого из лазеров по отдельности.
Тип крепления
1/4″, 5/8″
Определяет резьбу крепления к штативу или держателю. Есть модели с двумя типами крепления

В большинстве случаев можно использовать переходники.
Цвет луча
Красный, зеленый
Приборы с красным лазером являются наиболее распространенным решением, однако зеленые проекции лучше видны, особенно заметна разница при хорошем освещении. При этом такие устройства дороже, требуют больше электропитания и могут работать только при положительной температуре.
Функциональность
Самовыравнивание
По умолчанию в обычных моделях перед работой необходимо выровнять устройство по встроенному в него пузырьковому уровню. Функция самовыравнивания или самонивелирования позволяет контролировать ход этого выравнивания с помощью автоматики. Приборы с такой функцией при отклонении от правильного положения более чем на 3-4 градуса подают звуковой сигнал или заставляют лазерный луч мигать. До этих значений он сам выходит на горизонт.
Самоотключение
Для экономии заряда батареи нивелир отключается спустя какое-то время.
+дальномер
Позволяет не только проводить разметку, но и использовать лазерный луч для измерения длины.

* У любого измерительного оборудования есть предел точности измерения (погрешность). Проверить точность очень просто: достаточно установить прибор на расстоянии 1 м от стены, сделать отметку на линии, потом отодвинуть уровень еще на метр и сделать еще одну. Расстояние между первой и второй отметками не должно превышать паспортного значения.

В наш рейтинг вошли наиболее популярные устройства известных производителей измерительной техники. Здесь нашлось место и простым недорогим приборам, и высокоточным изделиям для профессионального применения. Все цены указаны исключительно для сравнения.

Штатив для лазерного уровня своими руками — inkmilk.ru

Для изготовления такой штанги нужны две трубки. Диаметр выбираете такой, чтобы одна входила в другую. Длину выбирайте из расчета высоты помещения. Длина одной должна быть больше длины второй на половину. Длинную режем пополам.

Вставляем трубку меньшего размера в трубку большего размера, на второй конец тоже также. Телескопический эффект достигнут. Сверлим на трубках отверстия и варим туда гайки. В них вкручиваем барашки для фиксации трубок (чтобы сами не съезжались).

Если нужны распорки (ножки) как у штатива, можно использовать лыжные палки. Ну, с крепежом для уровня сами разберетесь.

в избранное ссылка отблагодарить

Штатив для оптического уровня из полипропиленовых труб своими руками

Что бы пользоваться оптическим уровнем комфортно, для него требуется штатив, иногда нужно отбить горизонталь где нибудь на стене, а уровень при этом стоит на полу, приходится придумывать подставки для него.

Конечно штативы продаются, их стоимость зависит от высоты и от типа конструкции, и начинается от 1500 рублей (самый маленький), а с учетом того что вы будите пользоваться штативом очень редко (поверьте мне), смысла тратиться на него нет, ну или не совсем так, покупать дорогой штатив жалко, поэтому я решил сделать его своими руками из полипропиленовых труб, а заодно и опробовать сварочный аппарат для этих труб.

Конечно если вы считаете что будите пользоваться штативом крайне часто, и тем более вам его нужно возить с собой, то лучше выбирать заводского изготовления, на али есть масса таких штативов, посмотреть можно по этой ссылке .

Ну ладно, приступим непосредственно к изготовлению, для этого нам понадобится:

Труба ПП (D 25 мм, 2,5 м) — 1 штука
Труба ПП (D 20 мм, 2,5 м) — 1 штука
Тройник ПП 25 мм — 3 штуки
Держатель трубы 25 мм — 5 штуки
Термопистолет клеевой
Чем резать трубы, у меня была сабельная пила
Полт или шпилька который вкручивается в уровень (снизу)

Почти все в сборе

Нарезаем трубы в размер, я выбрал размер опорных ножек около 30 см

Прикидываем как будет выглядеть, нужно ведь как то пропорции соблюсти

Разогреваем аппарат для сварки полипропилена, куплен кстати в Леруа Мерлен за 800 рублей, вроде бы варит не плохо, водопровод на даче смонтировали с помощью него, протечек пока не было.

Когда приваривал центральный тройник к трубам, немного выгнул их вниз к полу (относительно самого тройника), что бы центр был немного приподнят, это облегчает эксплуатацию штатива на неровной поверхности. Стрелками показано куда гнуть.

Ножки тоже выгнул вниз, что бы боковые тройники тоже приподнялись от пола, в итоге уровень стоит на четырех точках опоры (точечных), а не плашмя

Приварил центральную трубку, в которую будет входить труба 20 мм, ведь штатив телескопический.

Подрезал трубу на 25 мм, на высоте 1 метр, в нее вставил трубу диаметром 20 мм (в магазине сразу померил что бы входили друг в друга), обрезал ее полностью вставленной, и оставил несколько см.

Далее нужно закрепить болт резьбой вверх, в трубке на которой будет крепиться уровень или что либо еще. Я сделал это с помощью термопистолета, в хозяйстве вещь очень удобная. Можно купить в строительном магазине или заказать в Китае (дешевле и выбор больше)

Впаял болт в трубу, держится хорошо. Вот что получилось

Попробовал со включенным уровнем, он самовыравнивающийся, откалибровался по горизонту без проблем, о чем свидетельствует зеленый цвет кнопки включения.

Полевые испытания уже на стройке

По факту эксплуатации могу сказать следующее:

Трубы лучше взять помощнее, эти достаточно хлипкие, и уровень может покачиваться если выдвинуть повыше, из за этого может вообще не откалиброваться.

Держатели труб на концах ножек можно не ставить, за счет того что трубы выгнуты относительно тройников, стоит нормально.

По стоимости вышло около 200 рублей.

Для тех, у кого нет лазерного уровня, но он его хочет

Свой уровень я покупал в Леруа Мерлен. он не дорогой, вышел 2500, вещь очень полезная, о покупке не жалею.

Для тех у кого нет таких магазинов в городе, и жадность продавцов зашкаливает, можно заказать из Китая, оставлю тут ссылку на страницу поиска по Али, именно Лазерных уровней, прежде чем покупать читайте отзывы.

Недорогие уровни — бытовые, при дневном свете их не видно, работать можно только в помещении даже днем, их дальность несколько метров. В общем смотрите сами.

И еще, чуть не забыл, для резки полипропилена и металлопластика используют вот такие ножницы.

Я купил в Леруа Мерлене, рублей за 400, у кого нет возможности, можно на али купить, сделал выборку по не дорогим, ссылка на али.

У меня все, спасибо за внимание. Задавайте вопросы, отвечу по возможности

Как пользоваться нивелиром, установка

Комплект нивелира состоит из штатива, рейки с делением в миллиметрах на одной стороне в сантиметрах с другой и самого нивелира. Выбираем место для установки, лучше всего ставить прибор посередине измеряемой площади.

Действия по установке нивелира:

выставляем штатив: ослабляем зажимы, выдвигаем ножки на удобную нам высоту и зажимаем винтами. Головку штатива устанавливаем ровно по горизонтали.

устанавливаем нивелир на штатив, закрепляем винтом, который находиться на штативе

придаем нивелиру ровное горизонтальное положение с помощью трех подъемных винтов вращая их одновременно ( вращая винты смещаю пузырек посередине и третьим винтом подгоняю уже в центр уровня), в конечном итоге пузырек уровня должен быть в положение «нуль-пункт».

Нивелир настроили, осталось за малым навести резкость в зрительной трубе. Фокусировка, наводим зрительную трубу на рейку и вращая фокусировочный винт добиваемся четкого изображения, сетка нитей настраивается окулярным кольцом.

Центрирование, устанавливаем нивелир над точкой, подвешиваем отвес за закрепительный винт внизу штатива. Смещаем нивелир по головке штатива так, чтобы отвес находился над точкой, закрепляем. эта операция нужна если вы собираетесь измерить растояние от одной точки до другой или с помощью оптического луча нивелира, например, вынести оси здания.

Как пользоваться нивелиром при производстве полов

Не зная, как пользоваться нивелиром, сделать ровные полы из бетона или цементно — песчаной стяжки на большой площади не возможно.

Работая прорабом в фирмах специализирующихся на бетонных полах первое, что я делал на новом объекте нивелирную съемку основания. По данным съемки, видно надо ли подсыпать песок или наоборот пересыпали.

Как проверить нивелиром ровность основания? Допустим у нас объект площадью 540 квадратных метров и нам известна нулевая отметка уровня чистого пола.

После того как настроили нивелир приступаем к съемке. Я снимал отметки основания через каждые шесть метров, как вдоль, так и поперек здания, если делать через три метра, то это будет более точная картина ровности поверхности.

Допустим по результатам съемки получили 18 высотных отметок с перепадами высотных отметок от 1,57м до 1, 72 метра. Суммируем все 18 высотных отметок, получаем сумму 30,51м, делим на 18 ровняется 1,695 м, это средняя арифметическая высотная отметка основания от уровня горизонта инструмента.

Далее высчитываем толщину нашего пола, от 1,695м отнимаем отметку уровня чистого пола 1,20м равно 0,495м. По моим измерениям получилось, что основание занижено от уровня чистого пола на 49,5 сантиметров.

Как пользоваться нивелиром при устройстве фундаментов

Как пользоваться нивелиром, если надо определить глубину заложения фундамента обозначенном в проекте. После установки прибора высчитываем горизонт инструмента. В моем случае геодезическая отметка вынесена на колонну, равняется 96,645м.

Рейку ставим четко на отметку и получаем данные на рейке 0,850м. Высчитываем горизонт инструмента, к геодезической отметки 96,645 прибавляем отметку с рейки 0,850м получаем 96,645+0,850=97,495м.

Проектная отметка 93,80 (низ фундамента) от полученного горизонта инструмента отнимаем проектную отметку 97,495-93,800=3,695 м. Получается, что наша отметка фундамента от горизонтального луча нивелира должна равняться 3,695м.

Если уровень поверхности земли по нивелирной съемки равно 1,250 м, то получится, что вынуть грунт надо на глубину 3,695м — 1,250м=2,445 м.
