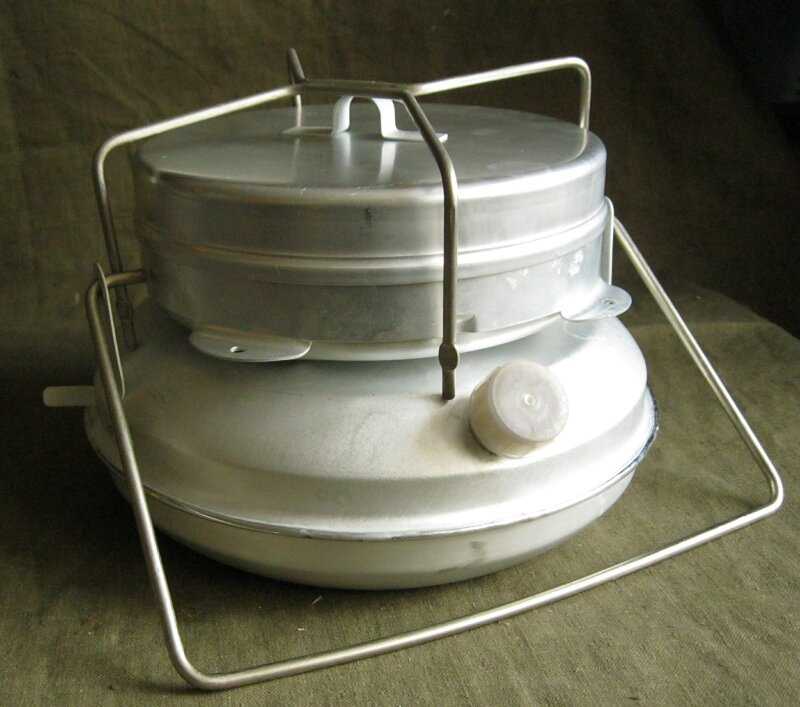

Особенности работы каталитического обогревателя

Использование горячих камней

Как обогреть палатку осенью, когда температура воздуха не слишком низкая? Самый оптимальный и простой вариант — кинуть парочку камней в костер, чтобы они раскалились. Найти их не составит труда. Можно взять несколько камней, если они небольшого размера. Если же удастся найти булыжник крупного размера, то хватит и его одного.

Итак, камни нужно аккуратно положить в кострище и подождать, когда они разогреются. После этого нужно извлечь их, а после обмотать в фольгу, если она есть в инвентаре. В туристической палатке в то место, куда будет устанавливаться так называемый обогреватель, требуется смонтировать простую конструкцию: положить несколько веток или доску. Нельзя упустить этот момент, иначе горящие камни могут испортить дно палатки. На конструкцию поставить котелок, в котором в итоге будут лежать нагретые булыжники.

Простота и длительная теплоотдача — это достоинства данной отопительной конструкции. Минусом же является опасность повредить палатку. Как обогреть палатку и не обжечься самому? Надо быть предельно осторожным и внимательным в этом деле.

Мобильная конструкция из газовой горелки

Наиболее простая в исполнении, переносная, легкая по конструкции и в эксплуатации модель мобильного агрегата используется часто на дачном участке и в походных условиях.

Для изготовления компактного прибора потребуется:

• газовая горелка-примус или цанговый баллон с перекрывающим клапаном,
• лист жести небольшого размера,
• металлические заклепки,
• «кухонное» сито из металла.

Вооружившись данным списком, можно изготовить эффективную горелку, мощности которой будет достаточно для обогрева садового домика в прохладное время года. Увы, но для зимы нагрева горелки будет очень мало.

Для сбора мобильной горелки понадобятся инструменты:

• дрель,
• сверло небольшого диаметра,
• клепочник,
• ножницы по металлу.

Опытные мастера предлагают провести сборку газового обогревателя по следующей схеме.

Берем небольшой кусок жести и прикладываем к нему кухонное сито каркасом вниз. Обводим сито маркером и к нарисованному кругу, на визуально равномерном расстоянии и по четырем сторонам, пририсовываем ушки прямоугольной формы

Обратите внимание, что одно ушко должно быть немного длиннее, чем остальные три. Вырезаем полученную заготовку ножницами по металлу

Прикручиваем вырезанный круг с ушками к горелке с помощью болтов. Загибаем ушки и проверяем степень крепления сита к заготовке.

Для чего необходимо сито, возникает резонный вопрос? В процессе эксплуатации оно будет выполнять роль рассеивателя тепла.

Как сделать данную модель более эффективной и усовершенствовать? Следуйте рекомендациям и пополните список материалов небольшим отрезком сетки.

1. Вырезаем из жести круг с ушками, полностью идентичный первому.
2. В круглой заготовке, с учетом небольшого отступа от края, высверливаем несколько отверстий.
3. Подготавливаем узкую полосу сетки небольшой ширины.
4. Крепим полоску сетки к первому и второму кругу с помощью загнутых под прямым углом ушек и заклепок.
5. Получаем цилиндрическую форму, которая лучше рассеивает тепло в помещении.

Как сделать подобную модель? Предлагаем познакомиться с видео-обзором.

Идея №1 – Компактная модель для локального обогрева

Самым простым способом, который позволит сделать электрообогреватель является именно этот. Для начала подготовьте следующие материалы:

• 2 одинаковых прямоугольных кусочка стекла, площадью около 25 см 2 каждое (к примеру, размерами 4*6 см);
• кусок алюминиевой фольги, ширина которой не больше ширины стекол;
• кабель для подключения электрического обогревателя (медный, двухжильный, с вилкой);
• парафиновая свеча;
• эпоксидный клей;
• острые ножницы;
• плоскогубцы;
• деревянный брусок;
• герметик;
• несколько ушных палочек;
• чистая тряпочка.

Как Вы видите, материалы для сборки самодельного электрического обогревателя вовсе не дефицитные и могут находиться под рукой у каждого. Итак, сделать маленький электрообогреватель своими руками можно по следующей пошаговой инструкции:

1. Тщательно протрите стекло тряпочкой от грязи и пыли.
2. Плоскогубцами аккуратно возьмите стекло за край и обожгите одну из сторон свечой. Копоть должна равномерно покрыть всю поверхность. Аналогичным образом нужно обжечь и одну из сторон второго стекла. Необходимо сначала плавно прогреть все стекло, чтобы оно не лопнуло от резкого перепада температур.
3. После того, как стеклянные заготовки остынут, аккуратно с помощью ушных палочек очистите их края не больше, чем на 5 мм по всему периметру.
4. Вырежьте из фольги две полоски, шириной точно соответствующей ширине закопченной области на стекле.
5. Аккуратно нанесите клей на стекло по всей обожжённой поверхности (она токопроводящая), стараясь не повредить слой копоти.
6. Уложите куски фольги, как показано на фото ниже. После чего нанесите клей на вторую половинку и соедините их.
7. Затем загерметизируйте все места соединения.
8. С помощью тестера самостоятельно замерьте сопротивление самодельного обогревателя. О том, как пользоваться мультиметром, мы рассказывали в соответствующей статье. После этого рассчитайте мощность элемента, пользуясь формулой: P=U 2 /R. Если мощность не превышает допустимые значения, переходите к завершению сборки. Если же мощность вас не устраивает, нужно переделать нагревательный элемент — сделать тоньше или тоньше слой нагара (сопротивление станет меньше, если он станет толще и наоборот).
9. Приклейте концы фольги к одной из сторон.
10. Сделайте подставку из бруска, установив на нее контактные площадки, подключенные к электрической вилке.

Вот по такой технологии можно сделать электрический мини обогреватель своими руками. Максимальная температура нагрева составит около 40 о , чего будет вполне достаточно для локального обогрева. Однако для отопления комнаты такой самоделки будет, конечно же, мало, поэтому ниже мы предоставим более мощные варианты самодельных электрообогревателей.

Подготовка материалов и инструментов

Перед тем, как воспользоваться аппаратом для сварки, вам потребуется выбрать нужный газовый баллон и подготовить его для дальнейших мероприятий. Также следует позаботиться о создании эскизов будущей конструкции и запастись необходимыми для работы инструментами и материалами.

Для создания мангала можно использовать любые баллоны, которые обладают формой цилиндра. Чаще всего используется емкость в 50 литров из-под пропана.

Также для оборудования мангала может использоваться дизельная пушка, которая обладает внешним сходством с газовыми баллонами.

Газовые баллоны создают из высоколегированной и низкоуглеродистой стали марки 30ХМА, 45, 34CrMo4, 30ХГСА. За счет высокого содержания лигатуры, а также ее понижения, металл становится более прочным и стойким к процессу коррозии.

Оптимальным вариантом для создания барбекю считается использование автомобильного газового баллона объемом в 50-80 литров. Он обладает увеличенным диаметром, за счет чего повышается комфорт при розжиге. Также такое изделие обладает достаточной вместительностью. За счет большого размера его ширина позволяет использовать всю длину стандартных шампуров, благодаря чему вы сможете приготовить порцию продуктов для всей компании. К числу нюансов следует отнести тот факт, что ненужные автомобильные баллоны – это редкость, в отличие от пропановых, а покупка нового считается нецелесообразной.

Помимо ресивера, вам потребуются следующие компоненты:

• отрезок стальной трубы и уголки;
• ручки из металла, которые будут крепиться на крышку;
• петли – можно использовать элементы, предназначенные для дверей или мебели;
• труба, диаметр которой составляет 100 мм, а ее колено должно составлять 90 градусов. Труба потребуется в том случае, если предусматривается дымоход;
• решетка для организации барбекю;
• материал для крепежа: болты, гайки, заклепки.

Подготовьте элементы декора, с помощью которых вы сможете придать сооружению благородный вид. Также вам потребуется грунт, краска и растворители.

Если говорить о перечне инструментов, вам потребуются следующие позиции:

• сварочный аппарат;
• электрическая болгарка;
• электрическая дрель;
• сверла, предназначенные для работы по металлу;
• струбцины, с помощью которых вы сможете производить фиксацию металлических компонентов;

• металлическая линейка;
• электроды диаметром 3-4 мм;
• отрезные и зачистные диски для болгарки;
• чертилка;
• кёрн;
• разводные и газовые ключи;
• комплект гаечных ключей.

Если вы планируете в дальнейшем производить окрашивание конструкции, подготовьте насадку-щетку для дрели или болгарки. Также вам потребуется кисточка или распылитель.

Подготовив все необходимые позиции материалов и инструментов, можете приступать к дальнейшим действиям.

Преимущества и недостатки барбекю из баллона

Качественный мангал и ему подобные приспособления стоят довольно дорого. Если изготовить барбекю из баллона своими руками, себестоимость конструкции будет ниже. В результате не придется тратить крупную сумму. Другие преимущества такого решения:

• значительная длина (порядка 120 см), что позволяет за один подход приготовить большое количество продуктов;
• сравнительно простой процесс монтажа;
• минимум используемых материалов, так как барбекю изготавливают из пропанового баллона;
• основа конструкции — жаропрочный металл (стенка толщиной 3 мм);
• присутствие крышки обеспечивает защиту продуктов и огня от осадков, кроме того, с ее помощью можно регулировать пламя.

Однако есть и минусы. Например, объем баллона довольно большой, что затрудняет его эксплуатацию во дворе с малой площадью. Другим недостатком является значительный вес. Перемещать такое барбекю затруднительно. Эту работу лучше делать вдвоем. Баллоны из-под пропана отличаются значительной длиной и толщиной стенок.

Еще одним недостатком является непривлекательный внешний вид. Конструкцию не рекомендуется окрашивать, так как она постоянно подвергается воздействию высоких температур, но при желании можно подобрать отделочные материалы с подходящими свойствами. Отмечают и невозможность использования дров. А все дело в том, что барбекюшница из газового баллона характеризуется недостаточно большой высотой. Учитывая, что свободное пространство еще и ограничивается решеткой, заложить внутрь дрова не представляется возможным.

Горелка из консервной банки

Кроме того, что можно использовать пивные алюминиевые банки, спиртовку можно изготовить из обычной консервной банки. Отличной также получится горелка из жестяной банки из-под кофе или заварного чая с плотно закрывающейся крышкой.

Принцип изготовления горелки из банки похож на описанный выше:

1. В крышке делается несколько отверстий для заливки спирта.
2. Далее нужно сделать отверстия по диаметру верхнего края банки на расстоянии 1-1,5 см. Они должны иметь диаметр около 1 мм и края, загнутые кверху под углом. Это нужно для того, чтобы пары спирта направлялись вверх.
3. Розжиг банки осуществляется так же, как пивные, с предварительно закрытыми отверстиями на верхушке с помощью монетки.

В принципе, можно изготовить открытую спиртовую горелку, для этого крышка не нужна. Для этого нужно вставить в нее пластинку из жести, свернутую кругом диаметром меньше, чем стенки жестяной банки. Внутрь получившейся окружности по центру, заливается спирт и поджигается.

Как и с любым горючим веществом, обращение со спиртом требует осторожности. Нельзя заполнять им банку до верха, иначе она может взорваться

Кроме спирта не рекомендуется использовать другие виды топлива. Горелку нельзя устанавливать дома на стол, поскольку он может загореться, и вообще, при использовании спиртовки в быту необходимо использовать подставку как для самой горелки, так и для посуды. Чтобы потушить спиртовку, необходимо прекратить доступ кислорода к горящим парам спирта, для этого можно прикрывать ее сверху жестяной крышкой. Не допускается использовать горелку для обогрева маленьких синтетических палаток.

Как сделать вертикальную коптильню из газового баллона своими руками

Коптильню из пропанового баллона своими руками изготавливают следующим образом:

На первом шаге работы важно извлечь вентиль с баллона. Для этого проверяют, нет ли в емкости газа, откручивают вентиль. Баллон оставляют на пару дней на свежем воздухе

Для проверки отсутствия газа в баллоне его заполняют водой. Процедуру проводят трижды. Далее следует вырезать отверстия для дымохода. Для этой миссии используется кольцевая пила, плазменный резак или электрический лобзик. На следующем этапе вырезают проемы для дверцы. Чтобы ровно сделать проем, вдоль баллона прикладывают уголок, для поперечного разреза – металлическую ленту. Резка осуществляется болгаркой. Чтобы сделать регулятор тяги дымохода, вырезают несколько пластин с треугольными разрезами в них. Одну пластину приваривают к дымоходу, а вторую – к короткой трубе, ведущей к верху основной дымовой камеры. Саму трубу накрывают козырьком. Аналогичный регулятор вешают также на дверках печи для контроля тяги воздуха. Далее дымовой отсек присоединяют к печи. Между ними вставляют труба, которая предупредит проникновение пламени в дымовой отсек. Устанавливают дверцы на петли, которые приваривают к стальной каемке и основанию устройства. Крепят 32 мм стальную ленту вокруг краев дверок для плотности закрывания проемов. На дверках приваривают ручки. Шлифовальной машиной со специальными насадками удаляют старую краску. Чтобы ставить решетки, под углом 120 градусов приваривают маленькие уголки из железа. Перед покраской коптильню отшлифовывают и обезжиривают растворителем. Окрашивать рекомендуется специальной термостойкой краской

Баллон оставляют на пару дней на свежем воздухе. Для проверки отсутствия газа в баллоне его заполняют водой. Процедуру проводят трижды. Далее следует вырезать отверстия для дымохода. Для этой миссии используется кольцевая пила, плазменный резак или электрический лобзик. На следующем этапе вырезают проемы для дверцы. Чтобы ровно сделать проем, вдоль баллона прикладывают уголок, для поперечного разреза – металлическую ленту. Резка осуществляется болгаркой. Чтобы сделать регулятор тяги дымохода, вырезают несколько пластин с треугольными разрезами в них. Одну пластину приваривают к дымоходу, а вторую – к короткой трубе, ведущей к верху основной дымовой камеры. Саму трубу накрывают козырьком. Аналогичный регулятор вешают также на дверках печи для контроля тяги воздуха. Далее дымовой отсек присоединяют к печи. Между ними вставляют труба, которая предупредит проникновение пламени в дымовой отсек. Устанавливают дверцы на петли, которые приваривают к стальной каемке и основанию устройства. Крепят 32 мм стальную ленту вокруг краев дверок для плотности закрывания проемов. На дверках приваривают ручки. Шлифовальной машиной со специальными насадками удаляют старую краску. Чтобы ставить решетки, под углом 120 градусов приваривают маленькие уголки из железа. Перед покраской коптильню отшлифовывают и обезжиривают растворителем. Окрашивать рекомендуется специальной термостойкой краской.

Чтобы во время использования коптильни жир не капал в огонь, внизу устанавливают поднос. Внизу температура будет выше, чем вверху

Поэтому важно внимательно следить за готовкой продуктов. Также необходимо быть аккуратным при открывании устройства, так как ручка сильно нагревается

Технология изготовления горелки

Горелка спиртовая может быть выполнена одним из нескольких способов. Если вы новичок в данном деле, то стоит выбрать максимально простую методику, которая не предполагает использования Технология предусматривает использование жестяных пустых банок в количестве двух штук, их необходимо предварительно очистить и промыть проточной водой. После этого изделия должны хорошо просохнуть. В центральной части одной из банок следует сделать 4 прокола, используя гвозди. Такие же отверстия следует сделать по периметру ободка банки. Этот элемент станет заготовкой будущей горелки, из которой будет вырываться пламя при использовании.

Данная деталь должна быть отрезана от банки таким образом, чтобы длина бортика оказалась равна трем сантиметрам. Для этого можно использовать бытовые ножницы, так как жесть достаточно тонкая, ее легко разрезать любым острым предметом. Когда изготавливается горелка спиртовая, на следующем этапе во второй банке необходимо отрезать дно, сделать это необходимо максимально аккуратно, чтобы не было зазубрин. В противном случае возникнет необходимость использовать напильник или наждачную бумагу.

Пошаговое руководство по изготовлению грелки

Сначала модифицируем конструкцию банки. У сегодняшней конструкции будет три функции: корпус устройства, отражатель инфракрасного излучения и емкость для спирта. Канцелярским ножом проделываем операцию. Берем ножницы, раскрываем. После манипуляции получается корпус устройства, отражатель инфракрасного излучения и емкость для спирта. Теперь нержавеющую кухонную стружку для мытья посуды открываем упаковку. Растягиваем ее и помещаем внутрь банки. Продеваем. Тут ее надо зафиксировать фиксатором. Практически каталитический камин готов. Сейчас зальем спирт, будем его тестировать. Заливаем спирт, можно поджигать камин. Смотрите, что происходит. Каталитический процесс запустился: огня нет, а стружка красная и выделяет очень много тепла – это инфракрасное излучение. Очень тепло. Получилось простая и интересная конструкция каталитического миниатюрного обогревателя. Вы можете с легкостью повторить у дома, проверить, написать в комментарии, что у вас получилось.

Распродажа: с 23 августа 10:00 по 28 августа 09:59 (МСК). Электроника для самоделок вкитайском магазине.

Методика проведения работы

На днище горелки укладывается кусок ваты, которые предварительно следует смочить в спирте. Далее конструкция накрывается верхней частью таким образом, чтобы она выполняла функцию герметичной крышки. Если не обеспечить плотное соприкосновение деталей, то в щели можно установить полоски жести, которые остались от проведения раскроя изделий. Когда спиртовая горелка своими руками изготавливается, использовать ее необходимо по определенному принципу. Спирт следует налить на верхнюю часть конструкции, где проделаны отверстия. Сделать это необходимо таким образом, чтобы состав попал на ободок. На последнем тоже должны быть отверстия. Далее спирт поджигается, жесть нагревается, а тепло передается вате, которая смочена в спирте. Вследствие этого начинают выделяться пары, которые будут поддерживать пламя.

Самодельный прибор из газовой горелки

Предложенным нами способом можно собрать не слишком мощный, но удобный, компактный, переносной газовый обогреватель. Такое устройство подойдет для обогрева небольших комнат, гаража, маленькой теплицы, подвала или палатки.

Для сборки конструкции используется газовая горелка-примус. Она применяется для приготовления пищи. Эта схема применима также при использовании цанговых клапанных баллонов.

Газовые горелки и плитки подключают к стальным или композитным газовым баллонам. Работают они от любой смеси сжиженных газов

Кроме горелки, потребуется следующий подручный материал:

• жестяной лист небольшой площади;
• круглое металлическое сито;
• заклепки.

Также нужны будут некоторые инструменты: электрическая дрель с маленьким сверлом, устройство для клепания и ножницы по металлу.

Эксплуатация самодельных газовых устройств требует от пользователя повышенного внимания к деталям. Безопасность пользователя напрямую зависит от того, соблюдается ли техника безопасности или нет

Сборка устройства осуществляется следующим образом. Сперва необходимо взять заранее приготовленный жестяной лист и приложить к нему сито. Сито нужно обвести маркером или строительным карандашом по окружности.

После этого откладывается сито и карандашом с линейкой на жести поверх окружности аккуратно дорисовываются прямоугольные ушки или так называемая развертка. Одно ушко должно быть в несколько длиннее оставшихся трех.

Затем нужно взять ножницы и аккуратно вырезать расчерченную заготовку

Важно вырезать детали так, чтобы на их поверхности не было неровностей

После того как круг вырежут из листа, его нужно прикрепить к горелке с помощью болтов. Для этого понадобится дрель, с помощью которой аккуратно просверливают ровные отверстия. Затем нужно подровнять просверленные отверстия и стереть остатки металла напильником или срезать (подточить) болгаркой.

В результате можно собрать обогреватель с вертикально или горизонтально расположенным баллончиком с газом. Это зависит от типа горелки и от желания собирателя

У полученной конструкции сверху нужно загнуть прямоугольные ушки и прикрепить металлическое сито. Основной задачей сита при работе обогревателя будет рассеивание тепла. Эту конструкцию можно усовершенствовать путем дополнительного использования сетки.

Первым делом из жестяного листа дополнительно вырезается еще один круг с ушками. Его размеры должны совпадать с размерами первой детали. Затем с помощью дрели необходимо просверлить отверстия в вырезанном круге, которые должны располагаться на небольшом расстоянии от края заготовки. После этого нужно вырезать небольшую полоску из сетки.

Вырезанная неширокая полоска прикрепляется над ситом к первому и к второму жестяному кругу за ушки с помощью наклепок. Ушки должны быть загнуты под углом 90 градусов. В итоге конструкция будет напоминать металлический цилиндр.

После изготовления своими руками такого газового обогревателя с использованием газовой горелки конструкцию необходимо проверить. Нужно убедиться в том, что ей можно безопасно пользоваться. Газовый баллончик подсоединяется к горелке, включается подача газа, зажигается горелка, и устройство начинает обогрев помещения.

С помощью шланга-переходника можно подключать такую горелку к большому газовому баллону. Тогда не придется дополнительно тратить время на замену и заправку емкости с газом. На баллоне обязательно должен быть установлен газовый редуктор, который защищает конструкцию от обратного движения газа и позволяет регулировать давление.

Подобными шлангами самодельного или заводского производства удобно переливать газ из одной емкости в другую, а также подключать обогреватель к источнику газа

Применяя аналогичный подход можно сконструировать самодельный газовый обогреватель большего размера. Такие устройства будут напоминать уже газовые печки и могут питаться прямо от газовой трубы или крупного баллона. Естественно и мощности такой печи хватит для обогрева более крупного помещения.

Однако такие конструкции не так легко перемещать с одного места в другое, они занимают много пространства и часто требуют дополнительного сооружения дымохода и проведения вентиляционной системы.

Достоинства и недостатки

Какой бы тип отопительного обогревателя для дома вы ни выбрали для реализации своими руками, вне зависимости от сложности конструкции и схемы, необходимо позаботиться о выполнении следующих требований:

• простота сборки и транспортировки, эргономичность,
• безопасность и надежность во время эксплуатации,
• экономичность в процессе потребления энергоносителей, газа или твердого топлива,
• высокая эффективность и производительность,
• доступность конструктивных элементов и материалов для сборки своими руками,
• долговечность.

В зависимости от функциональных требований, вы можете подобрать нужный вид обогревателя.

Совет: наиболее эффективными, безопасными для домашнего пользования и распространенными среди домовладельцев считаются инфракрасные, кварцевые обогреватели и электрические конвекторы.

Главными достоинствами самодельных обогревательных устройств, для разных видов помещения, жилого и нежилого типа, считается:

• использование недорогих и доступных материалов для конструкции,
• индивидуальный расчет потребностей при эксплуатации и высокий КПД,
• качество и простота сборки.

Приобретая модель заводского обогревателя, далеко не всегда можно получить именно те характеристики, которые удовлетворят вашу потребность в обогреве помещения.Основные требования к обогревателю газового типа

Безопасно пользоваться отопительным устройством газового типа можно в том случае, если вы будете придерживаться следующих  требований:

• все действующие элементы, отвечающие за подачу газа, должны быть заводского производства и тщательно проверены на целостность,
• в конструкции предусмотрены и реализованы простые и понятные способы активации/дезактивации агрегата,
• конструкция и схема газового обогревателя должна быть тщательно продумана.

За редким исключением, газовые обогреватели очень мобильны, занимают мало место и легки в сборке. Поговорим о достоинствах газовых обогревательных конструкций:

легкость в эксплуатации и сборке, высокий коэффициент полезного действия и эффективность, минимальный ущерб природе и домочадцам, продукты полного сгорания практически безвредны, главное — не забывать о важности установки вентиляции, быстрый прогрев помещения, природный газ, сжиженный или сетевой, считается наиболее доступным из всех энергоносителей, некоторые заводские и самодельные модели совмещают в себе и электронную начинку, необходимую для функционирования блоков управления и работы вентиляции, но затраты не отразятся на семейном бюджете

Спиртовая горелка своими руками

Иногда на рабочем столе в домашней мастерской не хватает компактного источника открытого пламени. Раскалить нож или гвоздь, чтобы работать с пластиком, подогреть водяную баню, часто оплавлять термоусадку, даже вскипятить воду под чай, этот список можно продолжать и продолжать. Все эти проблемы может решить дешёвая и практичная самодельная горелка, как сделать которую вы узнаете дальше.

• Трубка медная, диаметр 8-10 мм. Продается на строительном рынке в отделе вентиляции
• Цилиндр диаметром 30-40 мм, например маленький аэрозольный баллончик
• Маленькая стеклянная банка с железной крышкой
• Песок
• Х/б ткань или пучок ниток
• Спирт

• Ножовка
• Дрель
• Паяльник или горелка, припой
• Тиски пригодятся
• Шило и молоток

Шаг 1Для начала нужно сделать основу горелки — спиралевидный элемент. Нам понадобится отрезок медной трубки диаметром 8-10 миллиметров и чуть меньше 40 см длиной.Не забудьте обработать напильником острые края
Шаг 2Трубку нужно будет загнуть в спираль. Чтобы она не помялась, заполним её песком. Затыкаем один конец палкой, засыпаем песок и затыкаем второй конец. Теперь нам нужен цилиндр диаметром 30-40 мм, вокруг которого будем загибать. Лучше всего подойдут аэрозольные баллоны, так как уже у себя дома вы найдёте их с разными диаметрами (освежители воздуха, дезодоранты..) Далее загибаем медную трубку на полтора оборота.Витки должны быть на расстоянии нескольких миллиметров, это зависит от размера пламени получившейся у вас самодельной горелки и настраивается в самом конце. Пламя должно проходить между витками и касаться их.

Шаг 3Теперь нужно вставить фитили. Подойдёт любая х/б ткань, вязальные нитки… Вставляем в оба конца трубок на такую глубину, чтобы верхний конец фитиля находился около начала изгиба спирали. Из нижних краёв трубок фитиль должен торчать на пару сантиметров. Толщина фитиля подбирается экспериментально.Если ваша самодельная горелка будет «плеваться» огнём, нужно сделать отверстие (следующий шаг) чуть больше, либо уменьшить толщину фитиля
Шаг 4. СоплоТеперь сделаем отверстие, через которое будет выходить пламя. Его размер тоже выбирается экспериментально, так что начнём с отверстия чуть меньше миллиметра и будем увеличивать по мере необходимости. Отверстие можно пробить шилом и молотком, так как медь очень мягкая.
Шаг 5. Топливный бакТеперь самодельной горелке нужен бак. Подойдёт практически любая герметичная ёмкость: стеклянная банка с крышкой. Сверлим в крышке два отверстия, чтобы вставить спираль.Можно использовать самодельную ёмкость, сделанную из частей металлического баллончика или банки
Шаг 6. Крепление спиралиЧтобы сделать горелку эффективной, нужно обеспечить герметичность соединения между спиралью и крышкой, например припаять обычным припоем с помощью паяльника или горелки.Не забудьте зашкурить или просто расцарапать острым предметом поверхность крышки под пайкуСоединение крышки с банкой тоже должно быть герметичным, пары спирта должны выходить только через сопло!Наливаем спирт или бензин. Всё, самодельная горелка готова!
Принцип работы

Основные виды спиртовых горелок

Немного истории

Оригинальной конструкции данной спиртовой горелки уже более 100 лет. Конструкция спиртовой горелки была запатентована в 1904 году, а в массовое производство пошла в 1925 году. Выпуском занималась американская компания Trangia.

Рисунок 1 – Спиртовая горелка фирмы Trangia

Однако популярность к данному типу спиртовой горелки пришла именно потому, что её легко можно было изготовить самостоятельно. В качестве исходного материала может быть использована практически любая алюминиевая или жестяная банка, а сам процесс изготовления занимает не более получаса.

Бесчисленные множества конструкций данной горелки можно свести к 2-м основным видам:

• Спиртовые горелки открытого типа;
• Спиртовые горелки закрытого типа;

Рисунок 2 – Спиртовые горелки открытого и закрытого типов

Каждая из приведённых выше конструкций имеет свои плюсы и минусы.

Спиртовые горелки открытого типа менее экономичны, так как горение протекает на большей площади, что способствует более обильному испарению топлива.

В тоже время в горелках закрытого типа нет возможности контролировать количество оставшегося внутри топлива. Кроме этого горелки закрытого типа нуждаются во внешнем поджиге, что увеличивает их пожароопасность.

Тем не менее каждую из представленных выше спиртовых горелок можно легко изготовить самостоятельно, а тип горелки можно выбрать исходя из поставленных перед ней задач.

Принцип работы

Рисунок 3 – Принцип работы спиртовой горелки открытого типа

Рисунок 4 – Принцип работы спиртовой горелки закрытого типа

Обратите внимание: принцип работы спиртовых горелок основан на сгорании паров топливной смеси. В связи с этим категорически запрещается использовать в качестве топлива ацетоносодержащие вещества и бензин

Экспериментальная часть. Чем заправлять спиртовую горелку?

В ходе проведения эксперимента, из алюминиевых банок было изготовлено 3 образца спиртовых горелок.

Характеристики спиртовых горелок:

• Вместимость резервуара – 70 мл;
• Количество сопел – 16 шт. (на расстоянии 1 см друг от друга);
• Ориентировочное время горения на 1 заправке – 25 минут;

В аптеке были приобретены: септоцид Р плюс (содержит 63-64% этанола), салициловая кислота (содержит до 58-60% этанола), спирт медицинский (содержит 96,4% этанола).

Рисунок 5 – Спиртовые горелки и «топливо» для их заправки

В каждую из горелок было залито по 25 мл. топливной смеси, после чего был одновременно осуществлен поджиг.  Секундомер начал отсчёт в момент нормализации пламени во всех 3-х горелках.

Рисунок 6 – Происходит нормализация пламени, сенкундомер ещё не запущен. В горелках на рисунке (слева направо) спирт, салициловая кислота, септоцид Р плюс.

Рисунок 7 – Пламя нормализовалось, секундомер запущен

Рисунок 9 – Погасла горелка, заправленная септоцидом (длительность горения – 9 минут 53 секунды)

Рисунок 10 –Погасла горелка, заправленная салициловой кислотой (длительность горения – 11 минут 20 секунд)

Эксперимент показал, что интенсивность и длительность горения спиртовых горелок напрямую зависят от вида топлива.

При этом наблюдается противоположная ситуация с временем горения: дольше всего «продержалась» горелка, заправленная салициловой кислотой.

Горелка с медицинским спиртом показала наименьшее время горения (примечание: во всех горелках топливо выгорало полностью, в ходе горения не было замечено выделений посторонней гари или копоти).

Как и следовало предположить интенсивность горения прямо пропорционально зависит от процентного содержания спирта в топливной смеси. При этом наблюдается обратная зависимость содержания спирта в топливной смеси и времени горения (см. диаграммы ниже).

Диаграмма 1 – Зависимость времени горения от вида топлива

Диаграмма 2 – Зависимость интенсивности горения от вида топлива
