Бензопила любит «свободный конец»
Невысокие цены и большой выбор бензопил сделали этот инструмент основным для пилки дров, поэтому под него сегодня умельцы разрабатывают собственные оригинальные конструкции козел. Производительность и легкость резки древесины бензиновым и электрическим инструментом в десятки раз выше традиционной механического распиливания.
Козлы для пилки дров механизированным инструментом можно сделать по классической схеме – две симметричные Х-образные стойки с поперечиной. Однако, в этом случае высока вероятность зажима цепной пилы в момент завершения реза. Этот момент нельзя назвать приятным и безопасным при работе скоростной пилой.
Для исключения заклинивания бревно каждый раз приходится поворачивать резом вниз и только тогда заканчивать распиливание. Намного удобнее и безопаснее, особенно для новичка-дровосека, резать свободный конец бревна, выступающий из козел наружу.
Поэтому следует отдать предпочтение металлическим конструкциям, позволяющим максимально выдвинуть бревно в одну сторону, надежно зажав его второй конец при помощи зубчатых захватов или стальной цепи.
Полноценные строительные леса
Устройство традиционных деревянных лесов за долгие годы не претерпело изменений. Оно хорошо всем известно по кинофильмам советских лет и плакатам, на которых очаровательные девушки, стоя на лесах, жизнеутверждающе улыбались увлеченно работающим юношам.
Для изготовления своими руками таких лесов понадобится много пиломатериалов, достоинство конструкции заключается в том, что она выдерживает большую нагрузку, позволяет проводить работы любой степени сложности.
Прежде чем начинать собирать леса, следует заранее запастись досками толщиной 50 мм, брусками для поперечин длиной до 1 м. На первом этапе делают стойки из длинных брусков или досок, соединенных поперечинами. Леса будут особо устойчивыми в том случае, если стойки расположить под наклоном, а не строго вертикально.
В зависимости от будущей нагрузки на настил, толщины досок на нем стойки располагают на расстоянии от 1,5 до 2,5 м друг от друга и укрепляют их укосинами. Количество поперечин и укосин лишним не бывает, чем их больше, тем устойчивее получатся леса.
В последнюю очередь на бруски, расположенные по периметру стоек сверху, укладывают настил из досок, которые внимательно осматривают накануне. Настилают поверхность таким образом, чтобы не образовывались щели, зазоры в местах стыков, получалось полотно, подобное полу в деревянных избах. На таком настиле рабочие могут уверенно сосредоточиться на непосредственных обязанностях, не опасаясь провалиться. На большой высоте спокойнее работается при наличии перил, они должны быть сделаны из прочного материала без трещин, других дефектов.
Полноценные строительные козлы из пиломатериалов вполне можно сделать своими руками в короткие сроки при наличии навыков работы и минимального набора инструментов, желательно с электрической системой питания.
Как сделать самостоятельно?
Наиболее практичным и недорогим вариантом строительного козла, который может быть сделан собственноручно, является складной деревянный. Он занимает минимум места, а также может быть использован при работе на даче, в квартире. Первое с чем стоит определиться – это высота ножек, она равняется росту человека минус 10-12 см. Произвольно можно определить число распорок и брусовое сечение.
Верхние окончания рамы можно соединить с помощью навесок дверного типа. Для фиксации ножек стоит подумать об ограничителе. Берется пара отрезков стропильной ленты, далее осуществляется фиксация на распорках внизу. Расстояние стоит делать таким, чтобы сохранить устойчивость конструкции. Чтобы фиксировать элементы друг с другом, можно брать гвозди с их последующим загибанием на обратной стороне. Но для того чтобы приспособление характеризовалось практичностью и надежностью, стоит использовать саморезы.
Следующим шагом будет подготовка площадки, габариты которой стоит подобрать по своим предпочтениям. Она должна иметь возможность выдержать от 150 до 170 килограммов, а размеры ее должны быть подобраны таким образом, чтобы приспособление с легкостью проходило в дверной проем. Приблизительная ширина площадки должна составлять 0,7 метра. Чтобы обзавестись качественным строительным козлом, понадобится подготовить не больше 150 сантиметров обрезной доски.
Подробная инструкция сборки.
- На ножках делается разметка, а лишнее дерево срезается под углом с обеих сторон. При этом не стоит забывать о параллельности разрезов.
- На примере одной ножки стоит изготовить остальные.
- Делается проверка на предмет нахождения верхних концов под углом 90 градусов.
- На будущих распорках отмечаются углы 80 градусов на одном конце и 100 градусов на другом.
- После подготовки заготовок на них стоит прорезать место для верхней доски.
- Ножки необходимо соединить в виде ножниц, после этого в них необходимо просверлить оси вращения. В последнюю стоит не до конца закрутить болты, чтобы ножки могли открываться и закрываться.
- Делаются распорки между подготовленными ножками. Должно получиться две распорки с широкой стороны, одна с узкой. На них с нижней стороны необходимо прикрепить ремень для стяжки.
- После того как будет готова одна опора, можно приступать к сборке второй.
Многие строительные и ремонтные работы связаны с высотой, так как работнику постоянно приходится тянуться. Лестница и стремянка ограничивают свободу действий, а вот строительный козел – совсем иное дело.
О том, как сделать строительные козлы своими руками, можно посмотреть в следующем видео.
голоса
Рейтинг статьи
Крой заготовок
Отдельно размечаются все детали для одной стороны ножек:
- из 2 м доски получается два элемента
- разметка транспортиром начинается от самого края
- на стороне 45 мм линия под 65 градусов
- ее продолжение на торце (доска «дюймовка) линия под 80 градусов
- крой осуществляется ножовкой с мелким зубом, так как рез происходит одновременно в двух плоскостях
Второй рез параллелен предыдущему, производится на расстоянии 0,95 м от него. Вторую ногу проще разметить, отпилить по шаблону, которым становится первая деталь.
Линия реза верхней опоры прямая (90 градусов), здесь проблем не возникает. Все распорки обрезаются с двух сторон под углом 80 градусов с ужением кверху. Длина заготовок разная – 0,85 м, 0,77 м и 0,7 м. рез производится в одной плоскости, по торцу скашивать его не нужно. В результате получается комплект деталей для одного козелка.

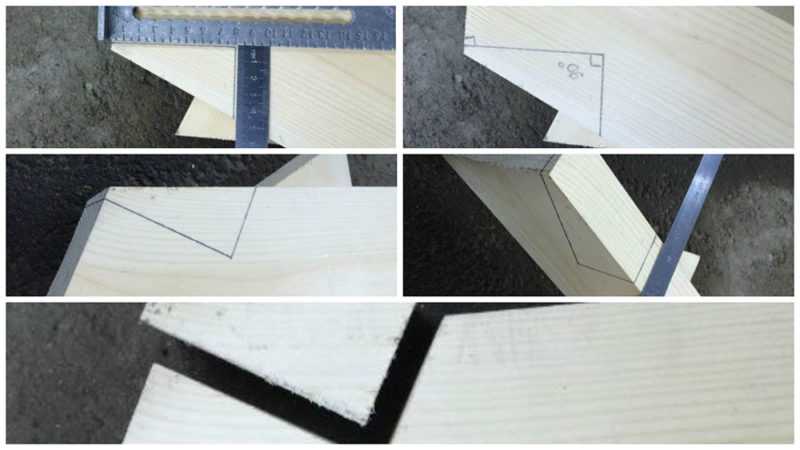

Самой сложной операцией кроя является изготовление пропилов, в которые будет укладываться съемная опорная планка верхняя. Посадочные места размечаются следующим способом:
- ножки располагаются на ровном участке в разложенном для эксплуатации виде (нижние опорные поверхности на одной линии, можно подпереть длинной доской)
- пропил размечается угольником, установленным в 5 мм от края верхнего скоса ножки, линейкой, расположенной к нему под прямым углом на расстоянии 8 см
Внимание: В данном случае 8 см – это глубина, на которую опорная планка садится в паз, при указанных размерах она будет на 15 см выше ножек, а не заподлицо с ними, что позволит избежать порчи случайным контактом с режущим инструментом. Результатом должен стать паз, показанный на рисунке:

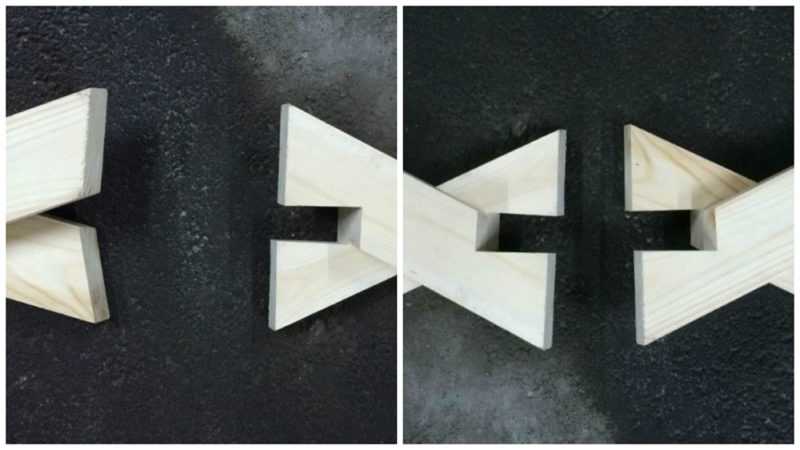

Результатом должен стать паз, показанный на рисунке:
Обрабатывать детали лучше перед сборкой, после высверливания отверстий достаточно нанести ЛКМ на вновь созданные поверхности, чтобы обеспечить максимальный ресурс приспособления. Красить ножки после сборки неудобно, так как ограничивается доступ к отдельным участкам досок, соприкасающихся друг с другом. Кроме краски и лака можно использовать морилки, восковые, масляные составы. Перед этим все поверхности должны быть отшлифованы.
Площадка для работы
Собственно, то, ради чего мы и собираем строительные козлы своими руками — площадка. В зависимости от характера выполняемых работ, размер площадки тоже подбирается индивидуально. Вес, который должна она выдерживать, должен быть никак не меньше, чем вес человека плюс нагрузка от инструмента и материалов. Словом, 150-170 кг будет вполне достаточно для любых строительно-ремонтных работ. Габаритные размеры площадки должны быть такими, чтобы она вписывалась в дверные проемы, а это не более 70 см, а длина ее не должна превышать полутора метров, иначе будет неудобно маневрировать.
Следовательно, для изготовления двух козлов, площадки и, возможно, пристенной стремянки, понадобится не более 12-15 метров обрезной доски, а это совсем немного для того, чтобы гарантированно получить удобного восьминогого помощника при любом ремонте и строительстве.
Конструкция строительных козел
Одно из самых, на наш взгляд, практичных решений — складные строительные козлы. Дело в том, что практичные люди всегда предпочитают иметь все необходимое под рукой. А неразборные козлы занимают море места и рано или поздно просто путаются под ногами, когда никакого строительства или ремонта не планируется. Поэтому и такой вариант, разборный, придется ко двору всем практичным владельцам дачных домов или загородных коттеджей. Собственно, по нескольким фото совсем несложно догадаться, какая конструкция у этих четвероногих помощников.
Осталось только определиться с линейными размерами конструкции. А основной размер — это высота ножек. Опытным путем было установлено, что оптимальной высотой собранной конструкции станет рост мастера, который буде выполнять работы, минус 10-12 см. Количество распорок для жесткости тоже может быть произвольным, как и сечение бруса, из которого будет выполнена рама.
Верхние концы рам соединяются при помощи дверных навесов, а для того, чтобы ножки фиксировались, надо предусмотреть ограничитель. Это может быть и такая конструкция, как придумал тот гражданин в синих малоэстетичных джинсах, но проще всего не усложнять жизнь, а взять два отрезка стропильной ленты и зафиксировать ее на нижних распорках но таком расстоянии, чтобы козлы были устойчивыми.
Все гениальное просто
Сам по себе козел – конструкция достаточно простая, и ее сможет сделать даже тот человек, который никогда такими вещами не занимался. Более того, в настоящее время есть несколько вариантов изготовления, каждый из которых подходит для тех или иных случаев. Козлы можно сделать из дерева или металла. В первом случае конструкция получается весьма легкой, а ее прочность — ограниченной. При этом для ее создания не нужно ничего, кроме досок, гвоздей, саморезов и еще нескольких простых инструментов. Металлический козел значительно прочнее и долговечнее, но на его изготовление уходит больше сил и ресурсов. В любом случае имеет место как первый, так и второй вариант.
Крепление распоров
Конструкция не имеет необходимой пространственной жесткости, заваливается от незначительных боковых нагрузок. Поэтому необходимо усиление козелков распорами:
- ножки складываются вдоль, укладываются на пол параллельно
- на наружных деталях отмечается 15 см от низа
- прикладывается самая длинная распорка (95 см)
- просверливаются отверстия для саморезов, исключающие раскалывание древесины при затяжке
- производится крепление одним метизом с каждой стороны для обеспечения некоторой подвижности
- конструкция переворачивается, создаются отметки на точно такой же высоте 15 см, только уже на внутренних деталях
- распорка 77 см крепится аналогично предыдущей одним саморезом с каждой стороны

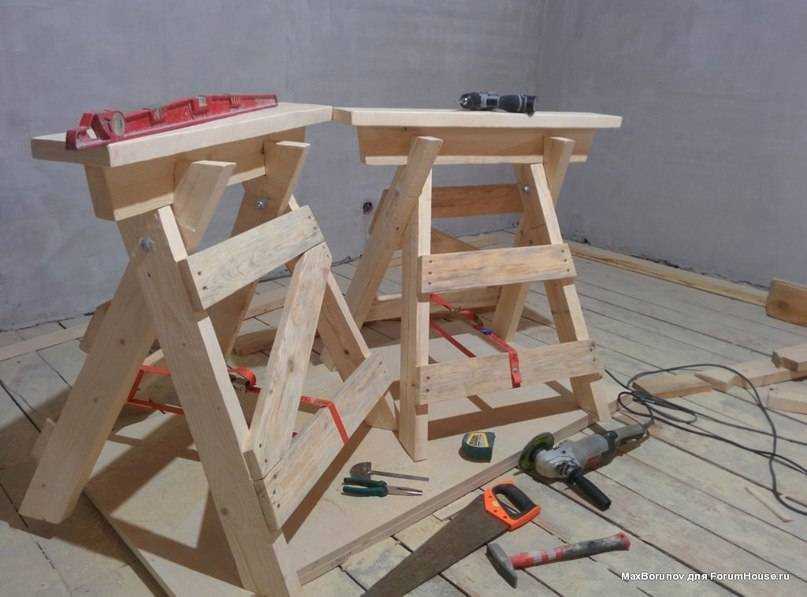

Затем крепится последняя верхняя распорка:
- универсальные козлы раскладываются в эксплуатационное положение
- в пропилы устанавливается планка опорная
- от пазов вниз откладываются расстояния 20 см
- распорка устанавливается сверху этих отметок
- наживляется саморезами аналогично предыдущим деталям
При необходимости выполняется подгонка, если все детали расположены без люфтов относительно друг друга, вкручиваются вторые саморезы на всех распорках.
Подмостки своими руками
При желании можно устроить подмостки хоть на всю длину стены, если этого требует обстановка, взять с собой на высоту ведро, малярный инструмент, любые материалы и даже помощника. Таким образом, отпадает необходимость постоянно переносить подставку и инструмент, как в случае со стремянкой.
Но и это не все. Пара-тройка козел позволят устроить в мастерской небольшой переносной верстачок, снабдив его простейшими тисками или любым другим фиксирующим оборудованием. Это может быть и полноценный переносной стол для сборки или ремонта, порезки или раскроя, в конце концов, ничего не стоит превратить пару козлов в легкий садовый столик или столик для пикника. Чего же мы ждем? Давайте конструировать козлы.
Разновидности
Благодаря современным возможностям и технологиям в магазинах можно купить подмостки разного вида. Данные конструкции могут иметь различные размеры, способ сборки, материал производства, а также оснащаться разными дополнениями. Первым видом считаются обычные строительные подмостки. Они производятся по типу табуретов, но по более усовершенствованной технологии. Данный тип конструкции относится к складным, так как его можно разобрать на отдельные элементы. При этом самой крупной деталью считается рабочий настил.
Современные варианты строительных козел имеют настилы, что могут устанавливаться на различных высотах. Это стало возможным благодаря особенностям боковин, которые имеют вид лестниц. Обычно данные приспособления много весят, так как они рассчитываются на работу нескольких людей одновременно. Габариты такой конструкции немалые. Профессиональный строительный козел имеет такие размеры: 150 (200) см – ширина и 180 см – высота. Этот вариант конструкции идеально подойдет для работы на больших объектах, а вот для квартиры он считается довольно громоздким. Часто в комплектацию строительного козла входит лестница, ограничитель, колесики со стопорами.
Вторым видом является трансформер. Это идеальное приспособление для квартирных работ, которое довольно компактно, когда собрано. К основным характеристикам строительного козла данного вида можно отнести небольшой вес, практичность, удобство при использовании и транспортировке. Благодаря особенностям конструкции данным вариантом можно воспользоваться не только на идеально ровной поверхности, а также при наклоне и даже на ступеньках. Такие подмостки часто используют как альтернативу лестнице.
Подмостки-трансформеры имеют высоту не более 100 см, ширину – 50 см. В разложенном состоянии габариты составляют не более 160 см, а в сложенном козел легко поместится в автомобильный багажник. По материалу изготовления строительные козлы делятся на алюминиевые, деревянные и комбинированные. Также в продаже можно встретить малярные подмостки с габаритами 50 на 100 см.
Лучшие металлические ящики для инструментов
Отличием металлических раскладных ящиков для инструмента являются высокая прочность, длительный срок службы. У них более надежная рукоятка, есть возможность навесить крепкий замок. Для снижения массы производители комбинируют материалы, применяя не только сталь, но и алюминий. Декоративные, вспомогательные элементы изготавливают из ударопрочного пластика.

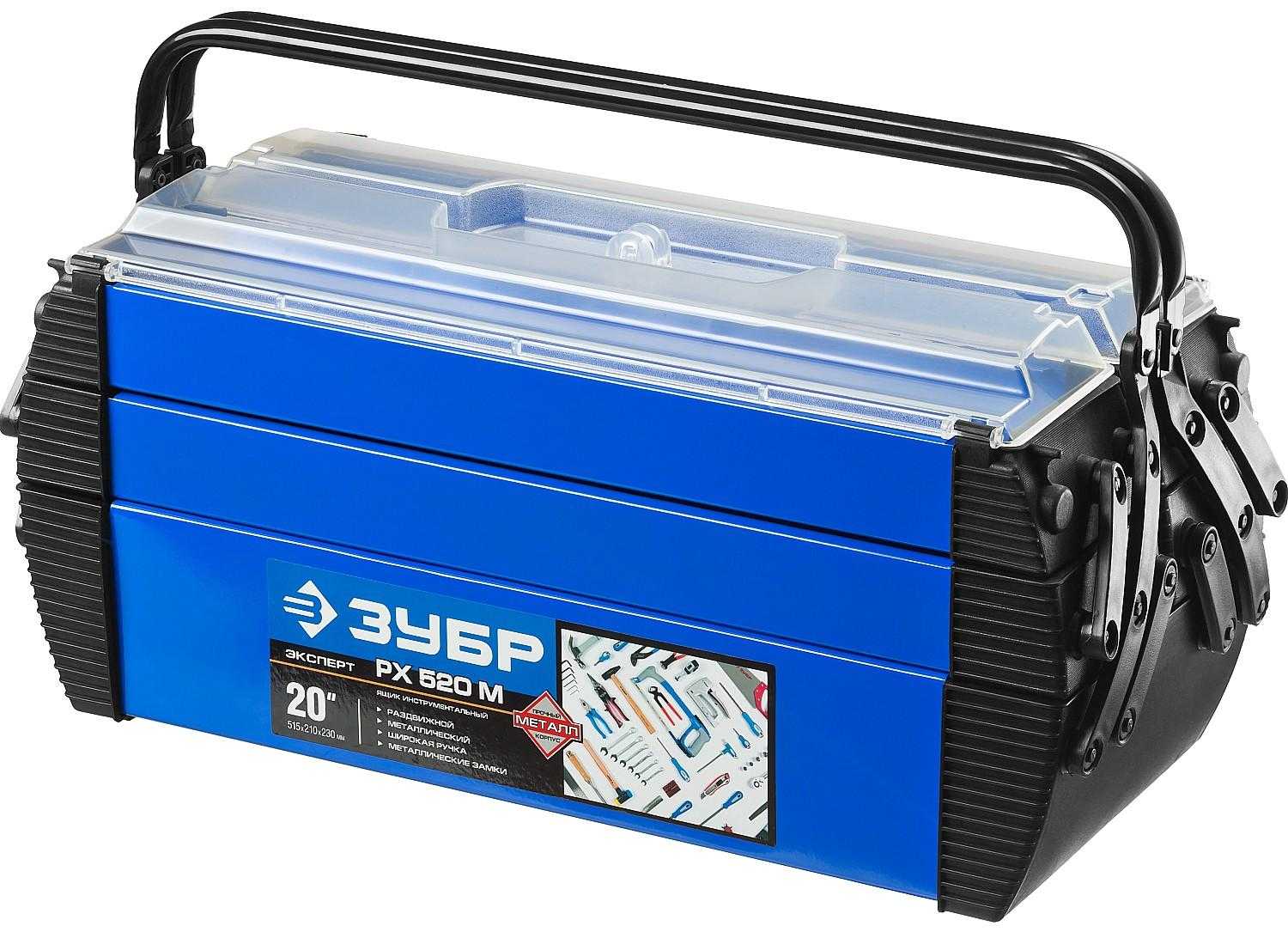

Зубр Эксперт Дока 38163-20
Модель российского производителя отличается удобным форматом, небольшими размерами. Каркас выполнен из стали, боковые элементы из ударопрочного полимера. Конструкция жесткая, долговечная, способна выдержать повышенные нагрузки, воздействие цементных растворов, грязи, пыли. Повышенную вместительность, удачную для хранения эргономику обеспечивает раскладная конструкция. Боковые петли изготовлены из пластика.
В разложенном положении открывается доступ к 4 полкам, на которых можно распределить мелкие приспособления, крепеж, оснастку для электроприборов. Ручка изготовлена из устойчивого к коррозии алюминия, отличается прочностью, выдерживает вес наполненного кейса. Установлена петля для навесного легкого замка, который обеспечит сохранность содержимого.
Достоинства:
- Функциональность;
- Простой доступ к любому отсеку;
- Небольшой вес;
- Удобный для переноски размер.
Недостатки:
Не обнаружены.
Верхние отсеки органайзера имеют покрышки из прозрачного пластика. Это обеспечивает обзор содержимого без открывания замка, что позволяет выполнить контроль взятых для работы расходников.

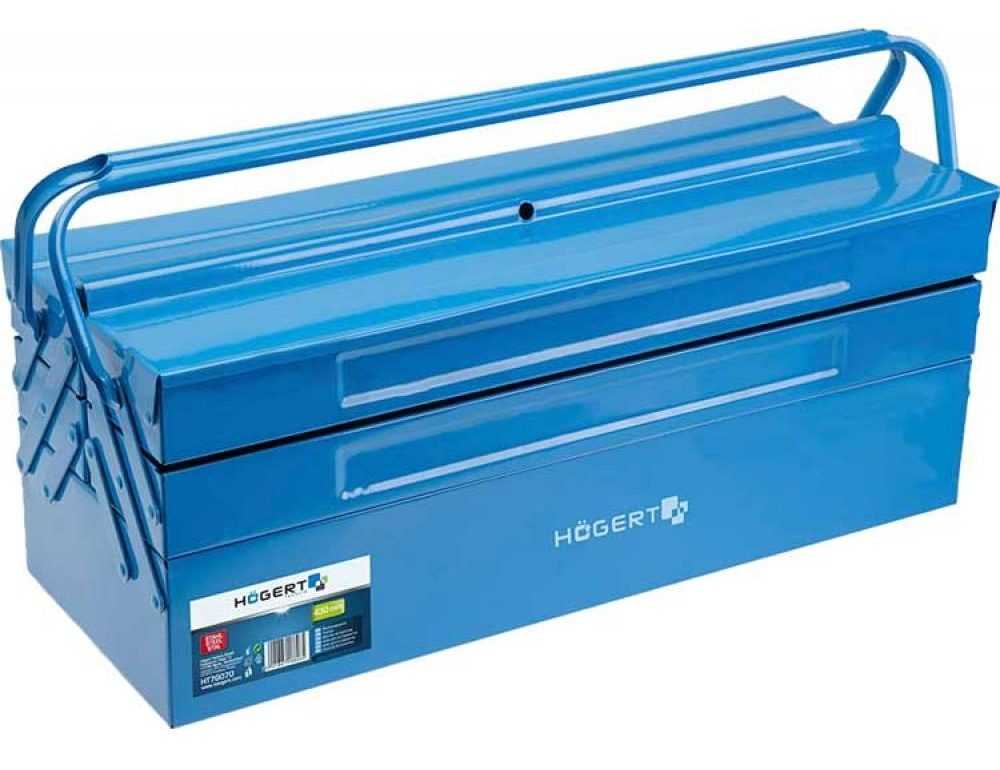

Hoegert — 5 отделений
Немецкий производитель использует для производства листовую сталь, толщиной 0,5 мм. От сквозной коррозии металл защищен слоем износоустойчивого лака. Конструкция жесткая, способна выдержать нагрузку до 50 кг. Аксессуар можно использовать для постоянных перевозок в грузовых автомобилях, где высокая вибрация не окажет на корпус негативного разрушительного воздействия. Для переноски предусмотрена двойная ручка из металла, толщиной 0,8 мм.
Немецкие ящики для хранения инструментов пятисекционные, с простым доступом к каждому отсеку. Боковые петли стальные, имеют функциональную конструкцию, рассчитаны на интенсивное использование. Верхние сегменты закрыты крышкой с двумя крыльями. Для защиты содержимого от несанкционированного доступа можно установить подвесной замок. Для этого предусмотрены стальные петли.
Достоинства:
- Небольшой вес;
- Удобный для переноски формат;
- Низкая цена;
- Длительный срок службы.
Недостатки:
Непрозрачные верхние крышки.
Как выбрать ящик для инструментов
Выбор кейса – занятие не простое. Необходимо учесть сферу применения, объем снаряжения, которое всегда должен быть под рукой. Это влияет на тип приобретаемого бокса. Интенсивность использования оказывает влияние на требования к прочности, долговечности оборудования, которые зависят от материала корпуса, запоров. Мастер сегодня пользуется широким ассортиментом девайсов, гаджетов и комплектующих, количество отделений должно это учитывать.
Вид ящика
Выпускаю открытые и закрытые модели, укомплектованные органайзерами и переставляемыми перегородками. Боксы отличаются размерами, наличием колес. Для работ с узкой специализацией подойдут компактные переносные модификации. Если приходится иметь дело с метизами, мелкими комплектующими, то лучше выбрать вариант с органайзером. Для хранения в домашней или слесарной мастерской подойдут открытые «ведра», в которых легко можно найти габаритный электроинструмент, ручную дрель или стамеску. Для работы на крупных объектах, когда приходится много передвигаться по строительной площадке, больше подходит формат с колесами.
Материал
Для грузовиков, интенсивного использования на стройке лучше выбрать ящик для инструментов алюминиевый или из окрашенного металла. Этот вариант привлекает жесткостью, длительным сроком службы, устойчивостью к нагрузкам и вибрациям. Его можно применить в качестве подставки, сидения. Продукция из полимера отличается легким весом, не теряет внешний вид под дождем, за ней просто ухаживать. При выборе этого оборудования нужно учитывать толщину и состав полимера, наличие ребер жесткости. Тонкий корпус без дополнительного усиления будет деформироваться, крышка не сможет полностью закрываться, содержимое выпадать.
Количество отделений
Для каждой категории расходных материалов, оснастки, небольшого ручного снаряжения должен быть свой отсек. При большом количестве комплектующих преимущество у боксов с органайзерами, выносными лоточными корзинами. Такая архитектура поможет рационально использовать пространство, меньше тратить время на поиск крепежа, ключа или биты. Для переноски электроинструмента можно использовать кейсы с небольшим количеством отделений. Отсутствие перегородок делает объем более вместительным.
Удобство использования
Аксессуар должен иметь размеры, с которыми будет удобно перемещаться и работать. Оборудование должно комплектоваться удобными ручками для переноски
Чтобы не было проблем с хранением, нужно уделить внимание качеству замков. Эти элементы должны быть выполнены из прочного сополимера или металла, иметь стальные петли
Хорошим бонусом будет наличие скоб для установки навесного замка. При выборе бокса для хранения и переноски электроинструмента – преимущество у оборудования с эластичными уплотнителями, которые защитят от проникновения влаги, пыли, грязи.
Металлические козлы для распила дров
Изделия из металла имеют компактные размеры, длительный рабочий ресурс, отличаются высокой надежностью. Из такого материала изготавливаются небольшие экземпляры, предназначенные для переработки малых объемов древесины, и более габаритные станки для крупного производства. Себестоимость самодельной модели при использовании отходов металлического лома невысока.
Для изготовления их в домашних условиях необходимо подготовить следующие материалы, инструменты:
- профильный уголок 50х50 мм, трубу аналогичных характеристик;
- болгарку, ножовку по металлу;
- измерительную рулетку;
- соединительные болты, сварочный аппарат.
Составляется эскиз с перечислением основных элементов и обязательной разметкой каждого из них. Конструктивное исполнение предстоящего изделия может быть разным, но чтобы придать большую стойкость, дополнительно устанавливают два профильных элемента под углом или поперечную балку основы. Например, из отрезка трубы. Во втором случае необходимо защитить зубья пилы от контакта с балкой, поэтому на завершающем этапе сборки сверху закрепляют кусок бруса.
Места крепления отмечают сваркой или болтами. Если предусмотрено болтовое соединение, то дополнительно указывают расположение отверстий. Система, собранная при помощи сварки – неразъемная, разборная система более мобильная.
Все детали отрезают согласно намеченным размерам при помощи сварки или болгарки. Чтобы предупредить скольжение, проворачивание бревен во время пила, на крайних ножках с внутренней стороны подготавливается зубчатый край. В целях безопасности дальнейших работ места реза обрабатывают, удаляя с каждой кромки окалину, заусенцы, прочие дефекты. Производится сборка изделия. Неразборные конструкции для защиты от ржавчины обрабатывают антикоррозийным составом.
Из металла можно соорудить мобильный вариант складных козел. Чем проще конструкция, тем реже случаются поломки устройства, поэтому станок этого типа изготавливается максимально просто. В сложенном состоянии он занимает мало места, удобен в хранении, транспортировке, но затрат на изготовление, сборку требуется больше.
Основным отличием является подвижность Х-образной опоры, она может складываться наподобие ножниц. Болты зажимаются не до конца, чтобы исключить их самопроизвольное откручивание устанавливается дополнительная контргайка. Зафиксировать опоры в нужном положении помогает установка ограничителя. Это может быть металлическая цепь, закрепленная на одной ноге опоры, а на другой делают крючок для ее зацепа.
