Самодельный вибратор для бетона из перфоратора своими руками

Виды вибраторов для бетона

В плане устройства встречаются вариации приборов. Так, глубинный вибратор для бетона «носит» двигатель прямо в наконечнике. Там же располагаются эксцентрики. Напряжение к аппарату подводят по гибкому шлангу. Последний идет от электронного преобразователя.

Глубинный аппарат — погружной вибратор для бетона. Такой вводят в «тело» бетонной заливки. Вибробулова к корпусу прибора может крепиться не только через гибкий вал в виде резьбы, но и жестко. Кроме того, глубинные аппараты делятся на:

• Ручные. В таких длина наконечника со шлангом начинается от метра и заканчивается на двух с половиной. Аппараты группы компактны, легки. Это портативный вибратор для бетона со встроенным двигателем электрического типа. С техникой удобно работать вручную, отсюда и название. Однако, при уплотнении больших объемов бетонной смеси вибраторы категории малоэффективны. Мощность приборов не превышает 1-го киловатта. Двигатели в машинах асинхронные. К моторам присоединены дебалансы. От них и исходят колебания, поступая в присоединенную к корпусу прорезиненным рукавом булаву.
• Переносные. Для таких типичен гибкий вал. Он позволяет мотору аппарата стоять неподвижно. Следовательно, вал должен быть длинным. Минимум – 4 метра. Этого достаточно для уплотнения фундаментов частных домов. При меньших размерах вала можно не дотянуться до нужной точки, не погрузить булаву на заданную глубину. Максимальная длина шланга в переносных вибраторах превышает 10 метров. Сами аппараты массивные, крупные и мощные. В отличие от ручных, переносные уплотнители дают широкий радиус действия по нескольку метров во все стороны.

Доступнее и распространеннее глубинных являются внешние вибраторы для бетона. Именно их строение описано в первой главе. Модели класса делят на внешние и наружные. Последние передают вибрации через боковины опалубки, а первые воздействуют на раствор сверху.

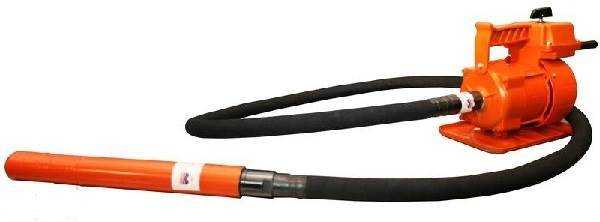

Глубинный вибратор для бетона

Следовательно, и классификация на глубинные и внешние машины касается способа воздействия на строительную смесь. Еще одна классификация вибраторов обусловлена видом используемого в приборе двигателя. Электрический – самый распространенный, но не единственный. Есть, так же, приборы с:

• Гидравлическими двигателями, преобразующими в механическую энергию силу воды
• Пневматическими двигателями, получающими энергию от сжатого воздуха
• Моторными движками с приводом от двигателя внутреннего сгорания

Двигатели героя статьи подразделяются не только по типу, но и мощи. Электрический вибратор для бетона на 220 вольт, к примеру, считается бытовым. Для промышленных объектов, крупных строек берут приборы с движком на 380 вольт.

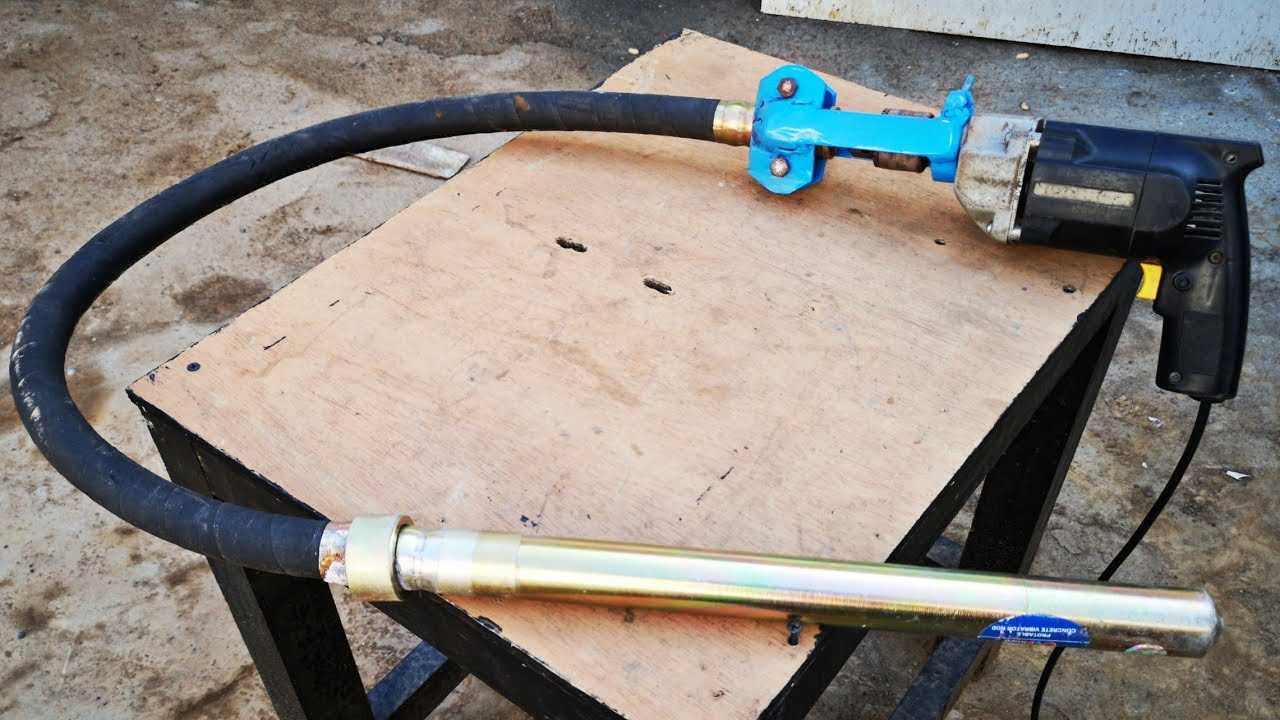

Вибратор для бетона из ручной дрели

От потребляемой мощности зависит сила вибраций, их распространение в бетонной смеси. Есть еще одна классификация уплотнителей для бетона. Разбирается характер колебаний, даваемых агрегатами:

• Низкочастотные вибраторы подходят для работы с крупнофракционными смесями, в коих добавлены гравий и щебень внушительных размеров. Такие хорошо уплотняются при 3500 колебаний в минуту.
• Среднечастотные приборы выдают от 3500 до 9000 колебаний в минуту. Столько нужно для эффективного уплотнения смесей со средней фракцией частиц.
• Высокочастотные вибраторы нужны для работы с мелкозернистыми составами бетона, выдают от 10000 до 20000 колебаний в минуту.

Уплотнители бывают не только заводскими, но и самодельными. Часто, к примеру, делают вибратор для бетона из перфоратора. Работая в режиме удара, тот совершает высокочастотные возвратно-поступательные движения.

Достаточно добавить к аппарату арматурную пику в виде насадки и можно проникать ей в толщу бетона. Вибрация от перфоратора перейдет по пруту в смесь. Дополнительная насадка для вибратора для бетона при работе с горизонтальными конструкциями не нужна.

Глубинный вибратор для бетона с разными по размеру насадками

Обходятся штатным «носом» перфоратора, закрепляя прибор на опалубке с помощью стальной шайбы. Главное, подобрать ее диаметр. Закрепить перфоратор нужно так, чтобы насадка была под небольшим углом к горизонту.

Действие прибора распространится примерно на метр в обе стороны. Чтобы проработать весь фундамент, нужно переносить перфоратор, закрепляя все на новых и новых местах. Использовать уплотнитель, кстати, можно не только в работе с фундаментами, но и при заливке стяжек полов, колонн и прочих конструкций из бетона.

Виды деформационных швов

Силы, воздействующие на фундамент и отмостку, имеют различную природу и направления. Поэтому конструкция деформационных швов отличается в зависимости от:

• климата в месте расположения здания;
• характеристик почвы;
• применяемого при строительстве материала.

Усадочные

Покрытие, сделанное из бетона, просыхает и твердеет на различных участках неравномерно. Снизу процесс испарения влаги идет медленнее, чем сверху. В результате этого по центру высота стяжки немного ниже, чем с края. Такой перекос, имеющий естественное природное происхождение, способствует образованию трещин покрытия из-за возникающих напряжений.

Образовавшееся расстояние делает напряжения растягивания более слабыми. Усадка полностью отрабатывается, или образуются трещины вдоль разрезов, что разделяет поверхность на секции, независимые друг от друга.

Температурные

Чтобы компенсировать температурные колебания, которые приводят к сжатию или расширению материала из бетона, также устраивают швы в расчетных местах слоя. Их делают во всех железобетонных элементах построек, кроме фундамента. Такой тип предотвращения разрушений требуется в регионах, где большая сезонная разница температур. Перед заливкой между стеной и стяжкой прокладывают не толстые доски, а рубероид, демпферную ленту. Согласно нормам, если у дома предусмотрены колонны, то вокруг столбов тоже оставляют расстояние.

Осадочные

Компенсационный шов в отмостке делит ее структуру на независимые изолированные части. Это позволяет избежать разрушений при неравномерной осадке здания, вызванной разницей в весе отдельных элементов постройки и неравномерностью характеристик рельефа и грунта. Для создания швов такого рода существуют специальные профили. Их делают для потолков и стен, пешеходных дорожек. Можно использовать и для отмостки. Конструкции можно применять при различных покрытиях стяжки (керамогранит, бетонная или керамическая плитка). Профильные элементы ставятся совместно с гидроизоляцией деформирующих швов.

Сейсмические

Задумываться о необходимости устройства такого типа швов следует, если домовладение находится в регионе с повышенной сейсмической активностью. Технологии производства термопластичных эластомеров, ПВХ, нержавеющих сталей и алюминиевых изделий позволили промышленности создать специальные профили, которые при установке в бетонные стяжки делают всю конструкцию подвижной. Небольшие горизонтальные или вертикальные деформационные сдвиги земной коры не разрушают поверхность отмостки.

Как подготовить участок для строительства фундамента

Из квартиры в собственный дом переезжают многие семьи. Они продают жилплощадь в городе и переселяются поближе к природе. Площадь несравнимо больше городских квартир.

Загородные дома многие предпочитают строить, чем покупать готовый вариант.

Участок земли под строительство, в основном, приобретают в местах, где есть главные коммуникации: электричество, магистральный газ и водоснабжение. Владельцу участка останется провести канализацию.

На объект необходимо оформить право собственности. К основным документам относится план дома и участка. Строительство ведется по государственным стандартам и действующим СНиП.

Период при строительстве дома когда выполняется отмостка

Правильно начинать строительство отмостки нужно сразу после облицовки стен или цоколя. К сожалению, многие хозяева не придают ей нужного значения, и откладывают момент обустройства отмостки на 1-2 года.

Последствия для дома, если не выполнять отмостку

Если отмостку не сделать, то грунтовые воды свободно проникают к фундаменту и прилегающему грунту и могут привести к неравномерному подмыванию дома. Из-за этого может дать трещины фундамент и даже стены. К еще более серьезным последствиям может привести отсутствие отмостки у дома, стоящего на пучинистых грунтах. Особенно опасно оставлять такой дом без отмостки на зиму. Пучинистый грунт насыщается водой, замерзает и неравномерно вспучивается и так же неравномерно давит на конструкции дома, разрушая их. Поэтому для таких грунтов отмостка должна быть еще и утепленной. Подробнее про устройство утепленной отмостки на пучинистых грунтах можно прочесть в ответе на вопрос Утепленная отмостка экономия на фундаменте.

Состав отмостки

Конструктивные слои отмостки

Любая отмостка должна состоять из двух основных составляющих: подстилающий слой и покрытие.

Подстилающий слой служит для создания уплотненного и ровного основания для дальнейшей укладки покрытия отмостки. И только лишь один вид подстилающего слоя выполняет еще и основную функцию отмостки, гидроизоляционную – это глина. В качестве подстилающего слоя, применяется: песок, глина, мелкий щебень, гарцовка.

Выбор материала зависит от верхнего покрытия отмостки. Толщина подстилающего слоя в среднем составляет 20 см.

Покрытие отмостки должно быть в первую очередь водонепроницаемыми и трудно поддаваться размыву водой. Для этих целей используется мелкий булыжник, бетон, асфальт, тротуарные плиты, глина. Иногда роль одновременно подстилающего слоя и покрытия выполняет смесь глины и щебня или глины и песка. Толщина этого слоя в среднем составляет 5-10 см.

Отмостка из смеси мятой глины и щебня

Параметры выполнения отмостки и основные принципы

Так как отмостка должна отводить воду от дома, то ее обязательно нужно укладывать с уклоном от дома. Уклон отмостки зависит от покрытия: для щебня и булыжника – 5-10% (5-10 см на 1 м ширины отмостки); для асфальта и бетона – 3-5%.

Уклон отмостки

Ширину отмостки принимают в зависимости от типа грунта и ширины карнизных свесов крыши. На обычных грунтах она должна быть на 20 см шире карниза, но не менее 60 см, на просадочных — не менее 1 метра.

Ширина отмостки

По периметру отмостки желательно сделать бетонный лоток для отвода воды, также для этих целей можно использовать распиленную трубу, уложенную на бетонное основание.

Отвод воды с отмостки

В месте соединения отмостки со стеной делается компенсационный шов шириной 1-2 см. Иногда рекомендуют заделывать его песком или ЭППС, но лучше для этих целей подходит 2 слоя рубероида, либо битум или герметик. Если в доме выполнена гидроизоляция фундамента, то она просто выводится до уровня отмостки.

Компенсационный шов отмостки

Соединять отмостку со стеной или цоколем наглухо нельзя, так как в случае ее незначительной осадки может пострадать облицовочный материал, например, осыпаться плитка на цоколе.

Шаг 3: укладка геотекстиля

На дно укладывается слой геотекстиля. Это специальное полотно, отделяющее нижние слои грунта от «пирога» отмостки. Геотекстиль обеспечивает дополнительную устойчивость подушке, а также защищает ее от прорастания корней.

Сегодня на рынке представлено множество видов геополотна от разных производителей. Желательно выбрать полипропиленовую разновидность, так как она обладает большей прочностью и более долгим сроком службы

Также нужно обратить внимание на плотность геотекстиля. Для отмостки подойдут показатели в пределах от 150 до 250 г/м2

Этому значению соответствуют такие разновидности как дорнит, спанбонд и другие.

Обычно геотекстиль продается в рулонах разных размеров: 1,6х25 метров, 1,6х50 метров, 1,5х5 метров и так далее. В большинстве случаев ширины в 1,5-1,6 метра достаточно для покрытия дна траншеи. Длину рулонов следует подбирать, исходя из длины вашей траншеи. Ничего страшного, если после укладки останутся неиспользованные куски геотекстиля. Ими можно укрыть на зиму кустарники или защитить рассаду от солнечных лучей и ночных заморозков.

Геотекстиль укладывают на дно траншеи с небольшим напуском на стенки (примерно 15-20 см).

Проводка труб через перекрытия

• Вынос основной части отводного канала из дома позволяет увеличить полезную жилую площадь помещения.
• Монтажом системы отвода продуктов сгорания можно заниматься по завершению основных строительных мероприятий.
• Наружная прокладка дымоотвода не потребует от вас значительных затрат сил и времени.

• Необходимость обязательного утепления дымоотводных труб.
• Возможность значительных потерь тепла при низком качестве теплоизоляции.
• Сложность совмещения конструктивного исполнения дымоотвода с архитектурным стилем здания.

Несмотря на все эти сложности, при решении вопроса о том, как сделать дымоход через стену, предпочтение обычно отдаётся его внешнему размещению (полному или частичному).

Особенности уплотнения песка

Трамбовка песка своими руками отличается некоторыми нюансами, которые следует учитывать при создании прочного основания под бетонную плиту.

В первую очередь стоит определиться с типом песка, который лучше всего подходит для этих целей. Лучше использовать гравелистый материал, однако не рекомендуется засыпать для трамбовки мелкофракционный песок. Чем крупнее будут зерна, тем большей устойчивостью на сжатие будет обладать основание, благодаря чему можно избежать усадки будущего дома или парковочной площадки.

Если вы планируете возвести монолитную конструкцию, то лучше всего отдать предпочтение речному или карьерному песку средней фракции. Однако даже в этом случае на подстилающий слой будут оказывать влияние грунтовые воды. Поэтому, чтобы предотвратить процесс размывания основания, нужно уложить на дно траншеи геотекстиль, и только после этого засыпать песок.

Помимо этого, перед засыпкой песка, его нужно обязательно просеять, так как присутствие посторонних примесей (особенно глины) может сказаться на его свойствах. Следите за уровнем влажности материала, идеальная консистенция будет в том случае, если из песка можно скатать небольшой шарик, который рассыплется не сразу. Соответственно уровень влажности песка должен быть в пределах 8-14%.

Соответственно 50% успешной укладки гравийно-песчаной подушки зависит от самого материала, остальные 50% приходятся на оборудование. Как уже говорилось раннее, для этих целей можно использовать специализированные машины, однако намного дешевле изготовить ручной трамбовщик самостоятельно.

Как делается усиление грунта

Так как замещение грунтов – операция достаточно трудозатратная и накладная, нередко она заменяется процедурой усиления основания под фундамент. При всем этом может быть использовано несколько различных методов. Одним из часто встречающихся является трамбовка грунта, которая может быть поверхностной либо глубинной. В первом случае употребляется трамбовка в виде конуса. Ее поднимают над землей и сбрасывают вниз с определенной высоты. Этот метод употребляется обычно для подготовки под строительство насыпных грунтов.

Глубинное уплотнение грунта производится при помощи особых свай. Их забивают в землю и вытаскивают. Получившиеся же ямы засыпают сухим песком либо заливают грунтобетоном.

Отмостка отходит от кирпичного цоколя+видеоурок

Каждую весну обнаруживаю, что бетонная отмостка все дальше отходит от цоколя. Причём, от замерзающей воды, которая распирает эту щель, страдает и сама кирпичная кладка цоколя (кирпич отходит слоями) и, возможно, сам фундамент. Как можно исправить ситуацию?

Ответ: Очень мало информации в вопросе. Ваша отмостка отходит от цоколя сразу по всему периметру дома или с какой то одной стороны? И естественно главный вопрос к вам, как вы делали отмостку, понятно из вопроса что о, а какой пирог самой отмостки?

Если просто выкопали траншею и пусть даже выполнена подушка , а слой бетона уложен просто на ней , то конечно он будет ездить по ней так как ему ничто не мешает это делать.

А если отмостка была выполнена бетоном, да еще армирована металлической сеткой и с установкой температурных швов, то такая конструкция никуда от цоколя не уедет.

По вашему случаю, прежде чем приступить к заделыванию щелей , надо разобраться с причинами их появления . Наверное прежде всего вам предстоит выполнить большой объем работ по укреплению грунта с внешней стороны фундамента и отмостки.

Если отмостка выполнена правильно , никогда не возникнет щель между цоколем и отмосткой. А если и будет проникать , то обязательно должна уходить вниз через песчано-гравийную подушку и по установленной гидроизоляции отводиться в сторону и от дома и от отмостки.

По укреплению грунта я поднял вопрос по причине того,что вы не рассказали как строился фундамент вашего дома. Если применяли обратную засыпку траншеи , то вероятнее всего со временем этот грунт начал уплотняться, оседать вот отмостка и поползла от фундамента, а вода замерзая помогает ей разрушаться дальше.

Если подошва отмостки у вас выполнена правильно, а трещина все таки появилась , то можно ее исправить несколькими методами.

В обычный песчано-цементный раствор добавляем жидкое стекло или клей, применяемый для наружных работ по укладке облицовочной плитки ,и заливаем трещину . Можно применить готовые однокомпонентные пулиретановые герметики, эмфимастику, гермафлекс 147 или Sikaflekx Construktion.

Если щель превышает уже размер в несколько сантиметров ,то тут выход только один убирать отмостку, восстанавливать подстилающий пирог , армировать и заливать ее по новой.

И несколько пожеланий , поскольку у вас начал разрушаться кирпичный цоколь вам придется его защитить от влаги .Сначала установите на него слой пенопласта , пенополистирола толщиной 20 мм, а потом сетку серпянку и штукатурку, такой слой с утеплителем защитит кирпич цоколя от дальнейшего разрушения и не пропустит воду .

И еще одно пожелание , отмостка должна быть толщиной не более 30-50 мм, и иметь ширину на 20 сантиметров больше чем выступ крыши вашего дома.

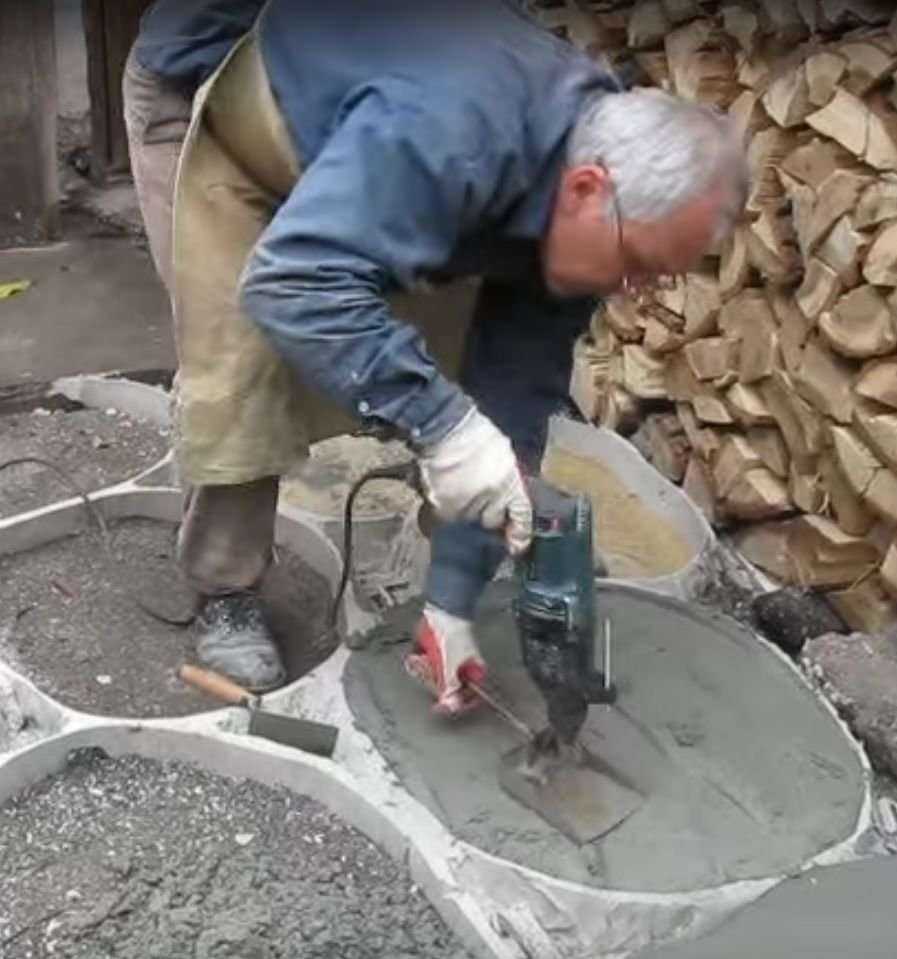

Вибратор своими руками из перфоратора

Такое устройство из перфоратора сделать намного проще. И для этого нужен будет только: сам инструмент, кусок стержня из железа и толстая круглая пластинка.

Мощность инструмента должна быть не меньше 1,5 кВт. Тогда он не будет перегреваться во время работы длительное время. Длина гнущегося стержня должна быть такой, чтобы он упирался в дно опалубки, куда залит бетонный раствор.

1. Одну сторону насадки мы обрабатываем под хвостовую часть, которую можно будет зажать в патрон перфоратора. А ко второму привариваем пластину из металла около 50–70 мм в диаметре.

2.Такое устройство пики будет обеспечивать совместное действие вибрации рабочей части инструмента с ударным моментом на саму опалубку, без её разрушения. В процессе вибрации стенок опалубки существенно увеличивается эффективность удаления воздушных масс из цементного раствора. Такая работа осуществляется по методу «штыкования с отбоем» по всей поверхности уплотняемого элемента сооружения. Каждая точка опалубки может обрабатываться в течение 3 минут. Глубинный вибратор из перфоратора отлично подходит для строительных работ в ударном режиме, если будет воздействовать на элементы опалубки снаружи.

При использовании глубинного вибратора на основе перфоратора бетонная смесь распределяется максимально равномерно

Вибратор на основе перфоратора

Для создания погружного вибратора на базе перфоратора, работающего на удар, в качестве насадки используют шкворень из стали или пику. Устройство удобно использовать для прохождения толщи бетонной массы, когда заливают вертикальные стройконструкции, типа фундамента свайного. Главное, выбрать насадку оптимальной длины.

Если обработке подлежит большая поверхность, то делать нужно вибратор площадочного типа. Для него потребуется площадка из нержавеющей стали и каркас, чтобы закрепить перфоратор. Важным моментом является прочность соединений в самодельном агрегате, гарантирующих обеспечение нужного давления на бетонную массу и выдерживающих нагрузку от вибрации.

Внимание! Если работа проводится на глубине, превышающей 1 м, то один человек не справится, нужен помощник. Если вибратор используется в горизонтальных элементах конструкции, то насадка должна располагаться по отношению к горизонтали под небольшим уклоном. Достигают этого путем закрепления на опалубке шайбы в качестве опоры для инструмента, в нее вставляют виброузел перфоратора, включают ненадолго и переносят на следующий участок, залитый бетонной массой

Этот метод называется штыкованием. Длину штыка нужно отрегулировать так, чтобы она стала равной глубине формы, где будет проводиться обработка. Для эффективной работы механизма нужен перфоратор с мощностью 1,5 кВт, как минимум

Достигают этого путем закрепления на опалубке шайбы в качестве опоры для инструмента, в нее вставляют виброузел перфоратора, включают ненадолго и переносят на следующий участок, залитый бетонной массой. Этот метод называется штыкованием. Длину штыка нужно отрегулировать так, чтобы она стала равной глубине формы, где будет проводиться обработка. Для эффективной работы механизма нужен перфоратор с мощностью 1,5 кВт, как минимум

Если вибратор используется в горизонтальных элементах конструкции, то насадка должна располагаться по отношению к горизонтали под небольшим уклоном. Достигают этого путем закрепления на опалубке шайбы в качестве опоры для инструмента, в нее вставляют виброузел перфоратора, включают ненадолго и переносят на следующий участок, залитый бетонной массой. Этот метод называется штыкованием. Длину штыка нужно отрегулировать так, чтобы она стала равной глубине формы, где будет проводиться обработка. Для эффективной работы механизма нужен перфоратор с мощностью 1,5 кВт, как минимум.

Шаг 2: оборудование траншеи

Слой почвы снимается на глубину заложения всех слоев отмостки. Обычно это около 25-50 сантиметров. На пучинистых грунтах глубина траншеи должна составлять 50-70 см. Стенки и дно траншеи обрабатываются гербицидом, чтобы не допустить прорастания корней в подушке.

Дно траншеи выравнивается и зачищается от камней и прочих посторонних предметов. Грунт, изъятый из траншеи, можно использовать для различных садовых работ – в зависимости от его характеристик. Например, если это плодородная почва, ее можно подсыпать на грядки. Если же это глина, ей можно засыпать ямы и канавы на участке.

Далее дно траншеи следует очень хорошо уплотнить. Можно делать это с помощью ручной трамбовки или виброплиты. Уже на этом этапе необходимо придать поверхности грунта нужный уклон. Далее все слои – вплоть до бетона – нужно будет укладывать с учетом этого уклона.

Конструкция и характеристики

По принципу воздействия на строительный материал выделяют вибраторы:

1. Глубинные. Применяются для уплотнения фундамента здания, выполняемого из вылитой в деревянный каркас смеси бетона, щебня и песка.Наружные. Сочетают характеристики пресса и вибратора при уплотнении опалубки железобетонных вертикальных конструкций.Поверхностные. Вибропрессы выравнивают гладь комнатных полов и действуют как компактный пресс для выдавливания воздушных пузырей на поверхности.

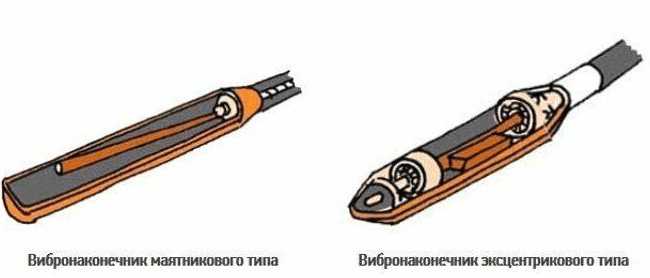

Механический глубинный вибратор – это электрический прибор, состоящий из:

привода (электромотора, бензинового двигателя);гибкого вала с эксцентриком (стальной трос, заключённый в пластиковую оболочку);вибронаконечника (виброиглы, булавы).

В зависимости от назначения работ наконечники выполняются в форме штыка, лопаты или стержня. По конструкции бывают булавы с внутренней и наружной обкаткой.

Среди моделей глубинных приборов отдельно выделяют высокочастотные. Привод в таких аппаратах располагается непосредственно в виброигле, что позволяет достигать самых лучших результатов при уплотнении бетона.

Аппараты по сферам применения бывают:

1. Домашними и полупрофессиональными (производительностью до 2 кВт, весом менее 20-25 кг).Профессиональными (имеют мощность в пределах до 4 кВт, масса достигает 1 ц).

Главные характеристики для производительного бетонного вибратора следующие:

длина гибкого вала (от этого показателя зависит, какой глубины фундамент возможно проработать);частота колебаний (прямое влияние на скорость работы);форма вибробулавы;диаметр уплотнения бетонного раствора.

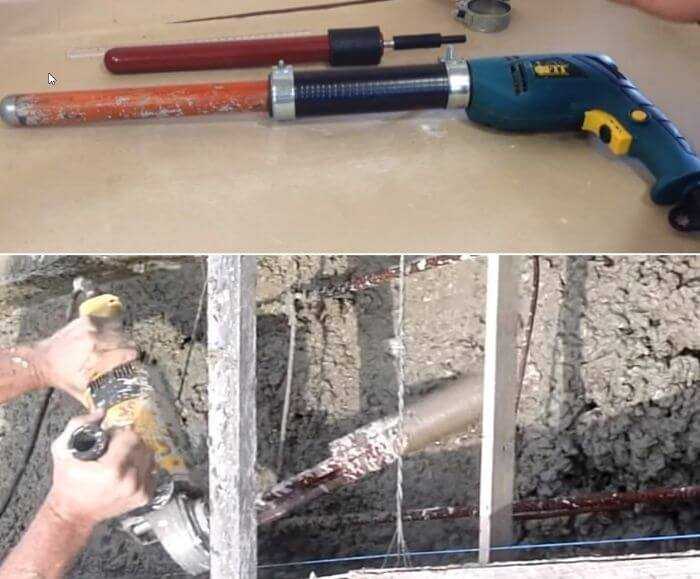

Сборка вибратора своими руками из дрели

Если вам необходим глубинный вибратор, то его можно собрать просто из электрической дрели.

Прежде чем изготавливать самодельный вибратор для бетона, необходимо понять, на чем основан принцип действия приспособления

Обыкновенную дрель можно найти практически в каждом доме. Основной движущей силой такого устройства будет превращение вращательного движения в колебательное.

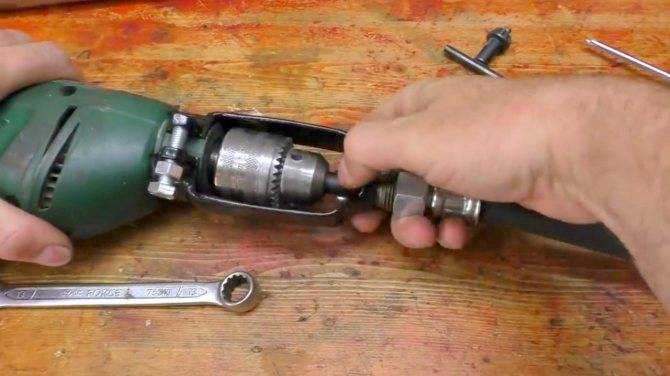

Главной движущей силой устройства будет самая обыкновенная дрель

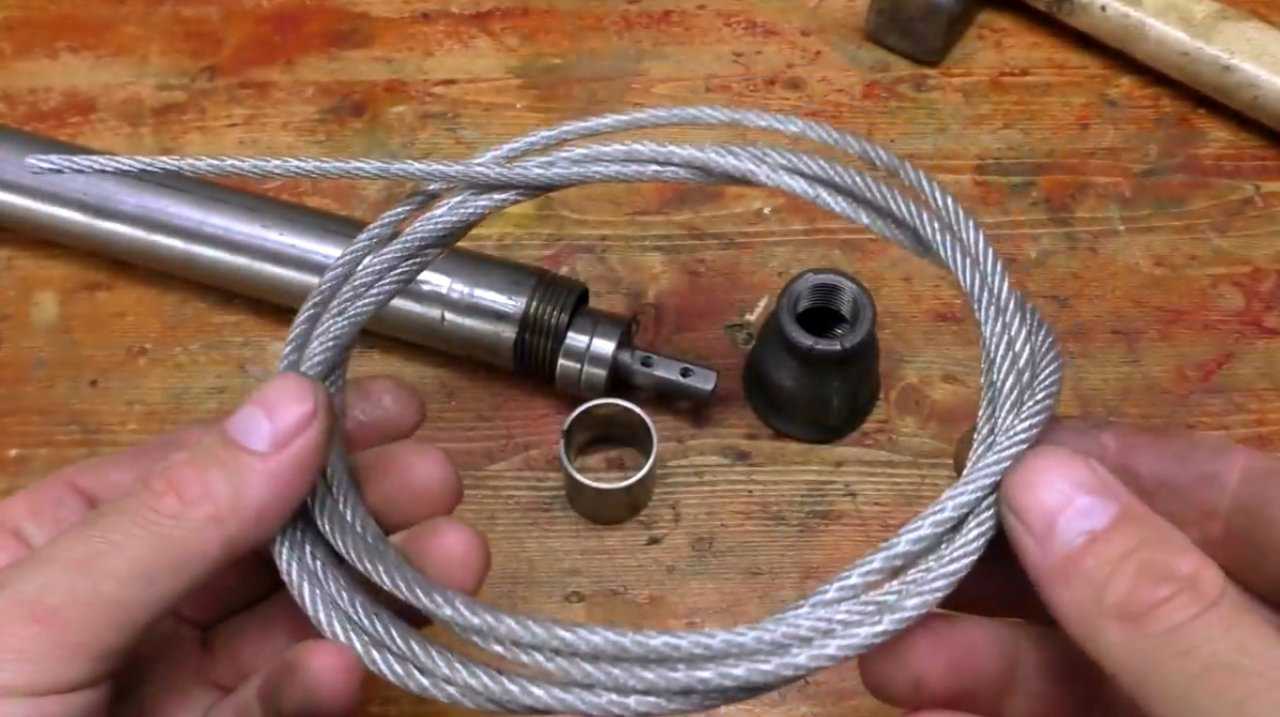

Выбор материала для сборки вибратора

Для сборки такого устройства из дрели подойдёт любой инструмент мощностью 1 кВт и более. Понадобится насадка с эксцентриком и прочный наконечник из нержавейки. Кроме этого, в наличии должны быть:

• трубка из нержавейки длиной 55 см и Ø 4 см;
• металлический стержень Ø 15 мм;
• отрезок металлического стержня прямоугольной формы;
• два качественных подшипника и втулка;
• гнущийся армированный шланг с гидроизоляцией или резиновая прочная трубка;

• внутренний стержень для трубки (можно взять тросик спидометра).

Инструменты для сборки

Для сборки вибратора надо иметь набор таких инструментов:

• набор свёрл по металлу;
• электро или газосварка;
• ножовка;
• стержень прямоугольного сечения.

Этапы изготовления глубинного вибратора

Сборка конструкции проводится в следующем порядке:

1. Подбираем нержавеющую трубку из стали длиной около 40–60 см и Ø 3–4 см. Для устройства внутреннего стержня надо взять металлический прут Ø 12–15 мм. Он будет сдвигать всю систему механизма в определённую сторону и обеспечивать вибрационные колебания. Так как бетон является очень агрессивной средой, то нержавеющая сталь — это единственный подходящий металл для изготовления вибратора.

2. Изготавливаем центральную деталь и подготавливаем металлическую трубку, а затем совмещаем их между собой. Предварительно на одном конце стержня насквозь сверлим отверстие, посредством которого будем прикреплять привод к прибору.

3. Чтобы сердечник мог легко и свободно «ходить» без трения, надо взять несколько качественных подшипников, в середину которых будет устанавливаться округлая часть конца стержня. Затем его надо продеть внутрь трубки, и с двух сторон до упора забить подшипники.

4. Если с боку носовой части конец стержня слишком выдаётся вперёд, то его надо обрезать до длины 5 или 10 мм. Также подшипники надо с двух сторон надёжно защитить металлической самодельной крышкой от проникновения в них пыли и грязи, иначе устройство перестанет вращаться и эксплуатировать его будет невозможно. Подшипники должны быть качественными, так как на них приходится самая большая нагрузка вибратора.

5. На второй конец гибкого стержня надеваем втулку, которая будет плотно закрывать вращательный элемент вибратора.

6. Готовим трубку из толстой резины или гнущегося пластика и подвижный стержень для сборки внутреннего устройства, который может свободно гнуться. Из этих элементов делаем эксцентричный вал, который предназначен для соединения электродрели с насадкой, создающей виброколебания.

7. На вал надеваем трубку так, чтобы с двух его сторон осталось снаружи 4–5 см запаса. При вращательном движении стержня создаётся определённая вибрация, которая и необходима для работы всего устройства.
8. Далее с одной стороны вдеваем в стержень специальную втулку. Упираем в стержень сердечника, где делали отверстие и соединяем их воедино. Набиваем втулку так, чтобы она плотно уткнулась в подшипник и хорошо скрыла соединительный «шов».

9. Затем на втулку натягиваем шланг и крепим его плотно хомутом, а также делаем из какого-нибудь плотного материала защитный чехол для наконечника.

10. Получился вибратор для бетона, сделанный из дрели.

Электрическая дрель — оптимальный инструмент, если нужно сделать погружной бетонный вибратор

Шаг 7: гидроизоляция

Несмотря на то, что бетон является водонепроницаемым материалом, существует риск образования трещин в конструкции в процессе ее эксплуатации. Через эти трещины влага будет проникать внутрь – и эффект от отмостки сведется к нулю.

Чтобы этого избежать, основание под отмосткой покрывается гидроизоляционным слоем.

Для этого можно использовать разные материалы:

• ГудронЭто – один из самых бюджетных вариантов. Покрыв слой щебня гудроном, можно сделать примитивную изоляцию. Правда, приготовление гудрона – достаточно трудоемкий и грязный процесс. Да и встречается такой материал довольно редко: чаще всего продаются различные мастики на основе битума.
• Битумная пропиткаКак и в случае с гудроном, битум позволяет изолировать от влаги верхний слой щебня. Однако это не очень эффективно: если в бетоне появятся трещины, наличие такой пропитки не станет серьезным препятствием для воды.Эффективной мерой может быть использование так называемого «черного щебня». По сути, это самый обычный щебень, только полностью пропитанный битумом. Такой материал применяется для строительства дорог, когда невозможно использовать другие способы гидроизоляции. Однако стоимость черного щебня достаточно высока, поэтому в частном строительстве он встречается редко.Что касается битума и гудрона, то эти материалы можно использовать для вертикальной гидроизоляции. Ими обрабатывают часть фундамента, примыкающую к отмостке.
• РубероидОтносительно недорогой гидроизоляцией будет обычный рубероид. Подойдет и кровельная разновидность (РКП-350/РКП-400), и подкладочная (РПП-300).
• ГидростеклоизолВ основе этого материала – армированное стекловолокно, усиленное полимерной пленкой. Внешне гидростеклоизол напоминает рубероид, однако по своим характеристикам намного превосходит его.
• ПВХ-пленкаОна используется для изоляции поверхностей, постоянно находящихся в контакте с водой (например, при устройстве бассейнов). Такая пленка надежно защитит фундамент от попадания влаги со стороны отмостки.
• ПВП-мембранаОна изготавливается из полиэтилена высокой плотности, устойчива к промерзанию, не вступает в реакцию с кислотами и щелочами, при этом служит гораздо дольше, чем другие гидроизоляционные материалы (до 150 лет). Часто ПВП-мембрану используют даже в качестве верхнего слоя отмостки – когда в целях экономии отказываются от заливки бетона.
• ГлинаЭтот материал использовался для гидроизоляции еще задолго до появления рубероида, ПВХ-пленок и мембран. Но с глиной нужно уметь работать, иначе она окажет абсолютно противоположный эффект. Как мы уже говорили выше, глина способна к набуханию: при насыщении водой она сильно увеличивается в объеме, что может повредить бетонную отмостку. Чтобы этого избежать, глиняный слой толщиной до 15 сантиметров тщательно уплотняют виброплитой. Сама глина при этом должна быть абсолютно чистой: в ней не должно содержаться водорастворимых примесей, а также водопропускаемых компонентов.

Кроме того, в строительных магазинах продаются профессиональные смеси и растворы для гидроизоляции. Стоят они недешево, однако удобны в работе и позволяют добиться лучшего эффекта.

Независимо от выбранного материала, изолироваться должна и сама основа под отмостку, и фундамент здания. При использовании рулонных материалов их укладывают таким образом, чтобы небольшая часть (порядка 15-20 см) заходила на фундамент.

Изготовление вибратора своими руками из перфоратора

Вибратор для бетона своими руками несложно смастерить, взяв за основу перфоратор, мощность которого должна составлять минимум 1,5 кВт. Важную роль играет частота вращения мотора:

Механизм работы вибратора для бетона

• крупнозернистый раствор — более 3 500 об/мин.;
• среднезернистый — до 9 тыс. об/мин.:
• смесь мелких фракций — 10—20 тыс. об/мин.

Насадкой для работы служит обычная пика, сломанный бур или что-то подобное. Она будет упираться в подготовленную опалубку. Сцепление обеспечивается с помощью стальной шайбы диаметром 5—7 см.

Вибратор для укладки бетона следует запускать после жесткой фиксации всех деталей и проверки соединений.

Схема изготовления самодельной насадки для виброуплотнения бетона

Для обработки строительного раствора на небольшой глубине применяют метод штыкования. Требуется приварить к основной насадке дополнительную. Длина штыка должна соответствовать глубине обрабатываемой формы. Насадку упирают в дно, перемещают по необходимости.

Если длина виброштыка не позволяет обработать весь объем смеси, заливка делается послойно.

В продаже имеются специальные насадки (вибробулавы) со смонтированным валом. Ее легко прикрепить к исходному инструменту, и начать работу.

Для этого к агрегату подходящим переходником крепится выход-шестигранник внутреннего гибкого вала. К инструменту нужно подсоединить металлическое кольцо, расположенное на конце резинового шланга. Следует сделать три отверстия для коротких шурупов, которые зафиксируют оболочку на головке перфоратора.
