Что можно сделать из редуктора от болгарки

Этапы проведения работ по созданию этого устройства

Монтаж ведущих звездочек на первичном валу. При этом установка может производиться точечной сваркой, фланцевым или шпоночным соединением;
Сборка полуосей ведомого вала;
Монтаж ведомой звездочки;
Корпус можно подобрать с разборки и подогнать или сделать своими руками. При этом в нем необходимо проделать технологические отверстия под сальники и подшипниковые соединения;
Установка шарикоподшипников закрытого типа. Отличным вариантом будут цилиндрические. Их монтаж производится внатяг;
Ведущий вал устанавливается на подшипниковых опорах эксцентрикового типа с возможностью регулировки натяжения цепи минимум на 15 градусов;
На завершающем этапе устанавливается крышка с герметизирующей прокладкой.

Задумав это сделать, лучше предварительно оценить свои силы, знания и навыки обращения с инструментом, чтобы не попасть впросак, потратив приличную сумму денег, немало времени и сил, и при этом, не создав необходимое устройство, но если вы действующий или механик в прошлом, можете смело браться за дело.

Источник

Шлифмашинка

Переоборудование сломанной болгарки в шлифовальную или полировочную машину не составит особого труда. Регулировать количество оборотов можно диммером (регулятором освещения), если мощность инструмента невелика. В противном случае используется лабораторный автотрансформатор для регулировки напряжения.

Болгарка с диаметром 125 мм переоборудуется снятием защиты и крепежной гайки. На их место устанавливается опорная тарелка с липучкой. Такой инструмент продается в любом магазине инструментов. На нее крепится шлифовальный диск подходящей конфигурации. Диски с другой стороны имеют войлочную подкладку. Таким образом, новый инструмент сможет шлифовать деревянные доски, бруски. Войлочной поверхностью, в присутствии абразивной пасты, полируются фары автомобилей, кузова. Инструмент мощностью менее 1 кВт лучше не использовать в профессиональной деятельности. Шлифовка дает большую нагрузку, чем обрезка, поэтому маломощные машинки могут, в прямом смысле слова, сгореть на работе.

Особенности работы циркулярной пилой по металлу

Часто при строительстве дома или изготовлении металлоконструкций нужно быстро и точно разрезать листовой металл толщиной от 3 до 6 мм. Как это сделать? На первый взгляд, всё просто — берём УШМ («болгарку») и режем материал. Но как быть, если требуется распилить много металла и сделать десятки метров прямого реза? Причём, желательно с ровными краями. Именно такой вопрос задал пользователь портала с ником Jurky.

Jurky Участник FORUMHOUSE

У меня есть самая обычная бюджетная «болгарка». Думаю, распилить с её помощью много листового металла не получится. Инструмент может не выдержать нагрузки, да и качество реза не то. Хочу купить дисковую циркулярную пилу по металлу. Задумался, стоит ли она того, сколько прослужит диск, и удобно ли с ней работать?

Принцип работы дисковой пилы по металлу аналогичен распиливанию «циркуляркой» древесины или фанеры. Ключевое отличие — количество оборотов.

У дисковой пилы, предназначенной для распиловки древесины, в среднем, число оборотов составляет 5000-5500 об/мин. У дисковой пилы по металлу число оборотов снижено — около 2000-3200 об/мин

Важно: у пильных дисков по металлу в характеристиках написано максимальное допустимое количество оборотов, обычно не более 2000-3200 об/мин (в зависимости от вида распиливаемого металла — сталь, алюминий, нержавеющая сталь). Поэтому попытка сэкономить и поставить пильный диск по металлу на обычную циркулярную пилу может привести к печальным последствиям — высока вероятность того, что диск разлетится

Кроме этого, режим пиления обычной «циркулярки» по дереву при повышенных оборотах не предназначен для работы с металлом.

Выход: нужно купить специальную дисковую пилу, предназначенную для работы с металлом, или приобрести циркулярную пилу с регулятором числа оборотов и системой электронной поддержки постоянных оборотов под нагрузкой. Такая пила может стать «универсальным бойцом», с помощью которого (меняя количество оборотов и пильные диски) можно пилить дерево, алюминий, пластик, кирпич и металл.

Jurky

Я в итоге купил циркулярную пилу по металлу, а впечатления от работы с ней только положительные. Пилил листовой металл толщиной 5 мм, по два листа 4-ки и 3-ки размером 1х2 м. Нарезал много уголков и труб, фиксируя их в самодельной приспособе.

Срез получается чистый, ровный, без окалины и практически без отклонения от прямой.

По словам пользователя, в связке «пила + УШМ + лобзик» можно выпилить из металла всё, что угодно.

Пильного диска хватило на один строительный сезон (весна-лето), после чего он затупился и хоть и пилит, но работать стало сложнее.

Лодочный мотор

Если вы заядлый рыбак с ПВХ лодкой и до сих пор пользовались только веслами, стоит задуматься об изготовлении недорогого движителя. Бензиновые моторы дороги, потребляют много ресурсов, издают много шума. Они хороши для быстрых и дальних походов. Если же надо выйти на средину озера или проверить поставки, можно обойтись расходниками от болгарки. От нерабочего инструмента понадобится угловой редуктор.

Для крепления двигателя изготавливаем транец из фанеры, шарнира, труб 20*20 мм. Понадобится еще труба для крепления ноги, винта и навесного оборудования. Винт, при малой мощности двигателя, вырезают из 4 мм стали и выгибают. Для движителя понадобятся аккумулятор и мотор на 12 В. Емкость аккумулятора рассчитывается в зависимости от мощности двигателя и времени работы. Лучше аккумулятор взять с запасом.

Основные инструменты и материалы

Модифицирование УШМ не предполагает внесение изменений в конструкцию самой болгарки. В большинстве случаев переделка – это сборка навесной рамы, которая инсталлируется на болгарку. Набор инструментов и материалов, используемых для сборки такой конструкции, определяется ее назначением и степенью сложности процесса конструирования. Основными деталями навесного дополнения болгарки являются разнообразные болты, гайки, хомуты и другие крепежные элементы. Основанием же служит несущая рама, изготавливаемая из прочного металла, – железной трубы квадратного сечения, уголков, прутов и других элементов.

Для конвертации УШМ в прибор иного назначения используются дополнительные инструменты. Среди них можно выделить:

электрическую дрель или шуруповерт;
сварочный аппарат;
гаечные ключи;
другую болгарку;
тиски.

Привод культиватора: Крот и не только

Владельцам земельных участков будет полезен опыт автора следующего видео. На культиваторе вышел из строя бензиновый двигатель внутреннего сгорания. На его место автор придумал крепление для болгарки и соединил шпиндель редуктора болгарки с редуктором культиватора. Обороты болгарки безусловно выше, чем у бензинового двигателя. Однако, рекламируемого автором повышения производительности вряд ли произойдет. Проблема перегрева коллекторного двигателя останется и частые остановки, как защита от него, останутся. Хотя для владельцев относительно небольших участков применение такого культиватора будет эффективно.

Установка шлифовальной ленты

Для проделывания следующей работы потребуется кусок шлифовальной ленты. Её нужно будет нарезать на полоски соответствующей ширине якоря, после чего загнуть края и всунуть в прорези. Так нужно проделать с каждой канавкой на якоре.

Результатом проделанной работы станет лепестковая насадка для выполнения шлифовки самых разнообразных изделий. Ну а если нужна обычная, круглая шлифовальная насадка, то и здесь якорь со сгоревшей болгарки придёт на помощь.

Просто возьмём и обернём шлифовальной бумагой вал якоря, отрежем кусок и заведём его концы в одну из канавок. Установив шток якоря в патрон дрели или шуруповёрта, можно с пользой использовать сделанную самоделку из сгоревшего двигателя болгарки.

Несколько практических советов

Конечно такое приспособление не сделать вручную. Для работы нужны будут болгарка (работающая!) с отрезным и шлифовальным дисками, отвертки, пассатижи, клещи-съемники для стопорных колец и клемм, молоток и гаечные ключи. Возможно для демонтажа подшипника понадобится съемник.

И еще, собирая редуктор, не забудьте наполнить его смазкой, как это делают производители шлифмашин. Это продлит жизнь вашего инструмента. А в нужный момент он выручит вас, ведь как известно, дорога ложка к обеду!

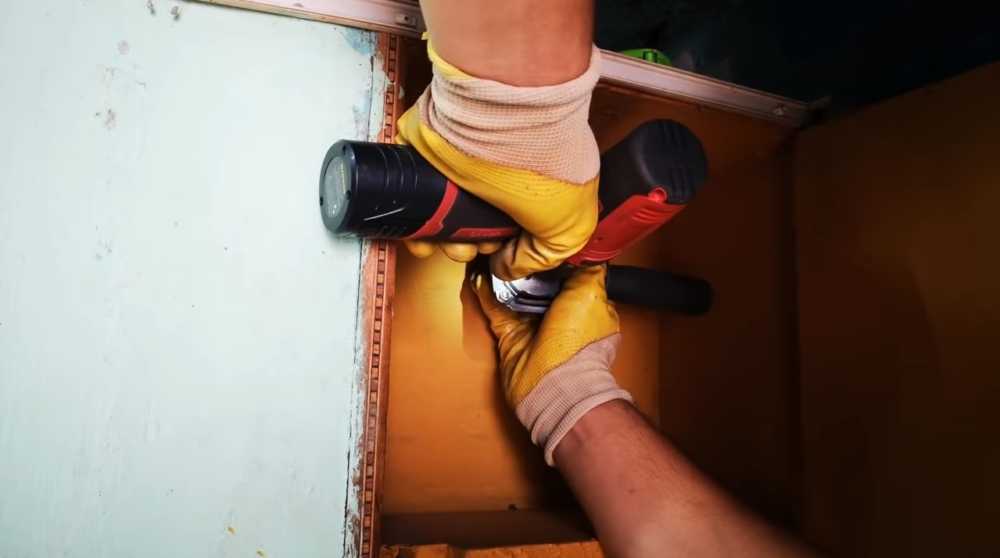

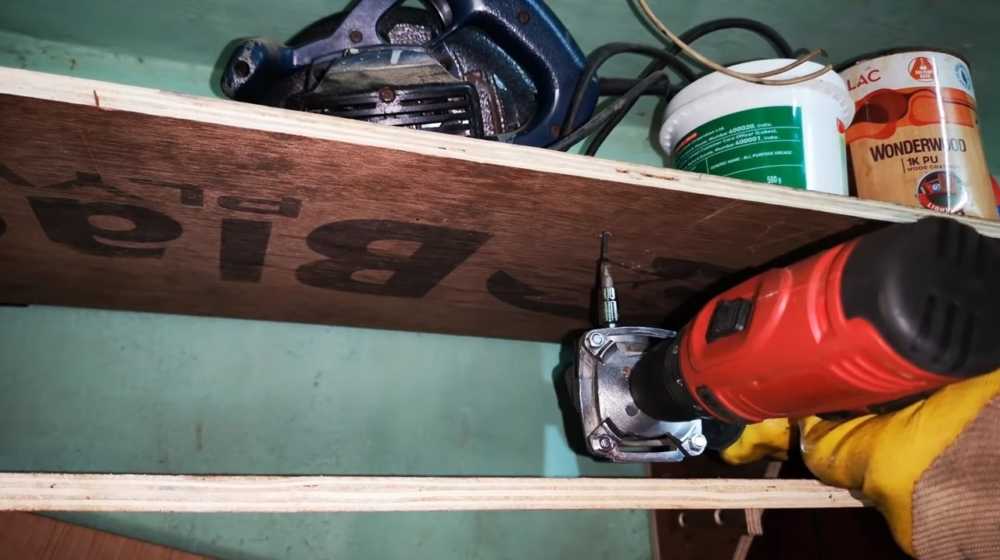

Видео как сделать крутое приспособление из сломанной болгарки

Источник https://ice-people.ru/shurupover-2/shlifovalnaya-mashinka-iz-shurupoverta-kak-iz-dreli-sdelat-shlifovalnuyu-mashinku-shlifovka-drelyu.html

Основные этапы работ

На следующем этапе нам потребуется быстрозажимной или кулачковый патрон от дрели. Накручиваем его на резьбу болта, приваренного к валу.

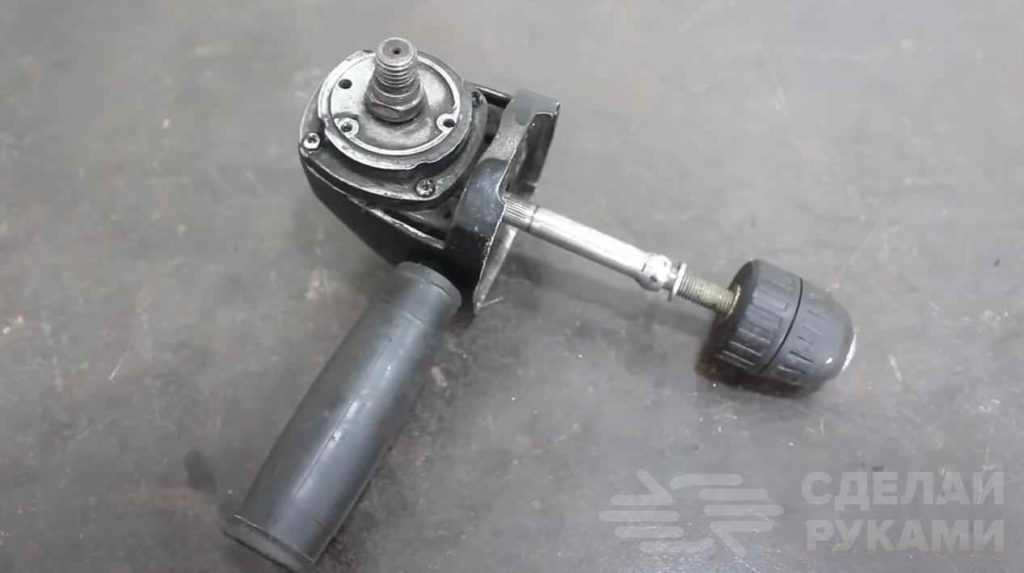

В корпус редуктора вкручиваем штатную ручку от болгарки. Также потребуется еще одна ручка, которая надевается на вал редуктора.

В результате у нас получилась ручная механическая дрель. Да, она не заменит собой электрическую дрель или шуруповерт, но все равно может быть полезной. И сделать ее очень просто.

Также мы предлагаем вашему вниманию пошаговую инструкцию, как сделать своими руками слесарные тиски с быстрым зажимом.

Подробный процесс изготовления механической дрели из редуктора УШМ (болгарки) вы можете посмотреть на видео ниже. Данной идеей поделился автор YouTube канала ideas corner.

Источник

Как сделать гриндер из болгарки?

Гриндер – это ленточный шлифовальный станок. Этот инструмент выпускается производителями в самостоятельной модификации. Переделка же болгарки поможет получить доступ к функциям гриндера без покупки дополнительного инструмента. Существует множество модификаций самодельного гриндера. Основное отличие их друг от друга – это степень сложности сборки. Ниже приводится описание переделки болгарки в гриндер одним из самых простых способов.

Для сборки понадобятся следующие материалы:

70 см металлической ленты 20х3 мм;
три болта с резьбой, соответствующей резьбе крепежных отверстий редукторного корпуса болгарки;
несколько шайб и гаек такого же размера;
три подшипника;
небольшой шкив с диаметром отверстия, равным диаметру рабочего вала УШМ.

Сборка рамной конструкции. Основная рама гриндера имеет простейшую модификацию: она состоит из горизонтальной части, выполненной из заготовленной металлической ленты, и прикрепленной к ней крепежной части, имеющей вид буквы «С». Крепежная часть предназначена для закрепления всей рамы гриндера на редукторном корпусе болгарки. Для этого в ней просверливаются отверстия, которые должны совпадать с отверстиями в редукторе. Они предназначены для ввинчивания рукоятки болгарки. Овальная форма отверстий позволит удобнее закрепить раму на УШМ.

Горизонтальная часть гриндера приваривается к крепежной части таким образом, чтобы край первой находился посередине последней. При варке должно соблюдаться правильное расположение ребра горизонтального элемента. Оно должно иметь наилучшее сопротивление поперечной нагрузке, возникающей в процессе эксплуатации гриндера. Установка ременной передачи. Полировочная машина работает по принципу ременной передачи вращательного усилия. В качестве ремня выступает наждачная лента. Для осуществления передачи необходимо закрепить шкив на валу болгарки при помощи гайки соответствующего размера.

На конце рамы гриндера, который является противоположным валу УШМ, просверливается отверстие диаметром от 6 до 10 мм. В него устанавливается болт. Его направление должно соответствовать направлению редукторного вала. На болт одевается несколько подшипников с диаметром внутреннего отверстия, превышающим диаметр сечения болта максимум на 1 мм – это даст подшипникам возможность сидеть плотно и не давать вибрации во время работы будущей ленточной шлифмашины. Подшипники закрепляются на болте шайбой и гайкой.

Завершающим этапом сборки ручного гриндера является подготовка наждачного полотна. Обычная абразивная лента, используемая в заводских модификациях шлифмашин, разрезается в продольном направлении. Ширина отрезанной части должна соответствовать ширине шкива и подшипникам, находящимся на противоположной стороне рамы гриндера. Дополнительная информация. При сборке этой модели гриндера стоит учитывать соответствие длины его рамы длине наждачной ленты. Насадка-гриндер может быть фиксированного размера для ленты определенной фирмы или с возможностью регулировки натяжения.

Для внедрения регулировочных свойств в конструкции изделия нужно проточить имеющиеся отверстия в раме. Речь идет об отверстиях, используемых для крепежа конструкции к корпусу редуктора, а также о том, которое используется для удержания подшипников. В процессе проточки отверстия должны приобрести овальную форму – это позволит сдвигать раму в сторону, регулируя тем самым натяжение ленточной передачи. Для улучшения свойств фиксации натяжения и предотвращения его ослабления во время работы инструмента необходимо под все гайки подложить шайбы ребристого профиля.

Готовая вариация конструкции самодельного гриндера приведена на следующей фотографии.

Ремонт редуктора болгарки

Как уже говорилось, сам по себе ремонт редуктора болгарки при наличии подходящего инструмента, не так и сложен. В основном всё сводится к поиску нужных запчастей. Особенность качественного ремонта в том что нужно не только устранить неисправность, поменять деталь, но и найти и исправить причину её возникновения.

Как заменить подшипники

Про замену подшипников проще сказать, труднее сделать. Хорошо если есть подходящие съемники, тогда при выпрессовке подшипников не будет никаких проблем, но а если съёмников нет, тогда как всегда, выручит молоток и какие-то подходящие для этой операции инструменты, приспособления.

Если вы планируете заниматься ремонтом электроинструмента более-менее регулярно, пусть даже в силу необходимости, то стоит задуматься о покупке двух типов съёмников с вала и отверстия. Купить их можно в том же AliExpress, благо цена невелика 5 – 20$ за каждый. Там же можно купить и нужные подшипники, стоят они около 1,5$.

Причины заклинивания редуктора

Причиной заклинивания может стать разрушение одной из деталей механизма. При разрушении одной из деталей редуктора в процессе работы, дальнейший сценарий непредсказуем. Повезёт, если всё ограничится полным отсутствием сцепления. Редуктор может и клинануть, части разрушенной детали заклинят вращающий механизм и тогда последствия могут быть намного печальнее, вплоть до возникновения вопроса о целесообразности дальнейшего ремонта.

Триммер для газона

Для скоса травы на участке можно изготовить самодельный триммер или газонокосилку из старого шуруповерта. Для этого необходимо подготовить следующие материалы:

кусок трубы из пластика или алюминия длиной в 1,8-2 м, который будет использоваться в качестве рукояти;
крепежи (болты с гайками или хомуты);
моторчик от электрической дрели (шуруповерта);
провода;
заглушка;
аккумулятор;
переходник для трубы диаметром в 40-50 мм;
кнопка;
пластиковое ведро или лист оцинковки;
прищепковые зажимы или «крокодильчики»;
лезвие канцелярского ножа.

Пример самодельно насадки триммера с проволокой

Чтобы изготовить самодельный триммер для домашнего использования требуется:

разобрать корпус старого шуруповерта и извлечь из него мотор;
на заглушке необходимо провести разметку для креплений;
высверлить отверстия с помощью дрели и установить в них мотор, прикрепив его на винты;
припаять к мотору выводы на питание;
вывести провода через трубу, а на ее конце сделать отверстие под кнопку, к которой нужно подсоединить провода.
со стороны мотора сделать несколько отверстий в трубе;
закрепить в них обрезанное пластиковое ведро или вырезанный и согнуты лист оцинковки.

Триммер из мотора от шуруповерта

Для питания триммера следует использовать аккумулятор от того шуруповерта, с которого был снят мотор. Чтобы закрепить батарею на трубе требуется:

отрезать посадочный разъем под аккумулятор от корпуса шуруповерта;
подвести провода к выходам на клеммах разъема;
закрепить его на конце трубы с помощью винтов.

Для режущей насадки потребуется:

2 болта и гайки М4-М8;
винт, который влезет в патрон;
2 гайки и шайбы соответствующего винту диаметра;
2 металлические пластины (можно использовать прочные жестяные крышки).

Насадка триммер для шуруповерта

Чтобы сделать ножи для самодельного триммера требуется:

в канцелярских лезвиях проделать отверстия под болты;
в металлических пластинах просверлить 3 отверстия: одно по центру для винта и два по бокам для крепления ножей;
вставить ножи между пластинами и закрепить их болтами;
закрепить винт на самодельной насадке.

С помощью рабочей электродрели можно сделать разборной самодельный триммер, для которого не придется заниматься пайкой. Для этого понадобятся:

хомуты;
защита из оцинковки или пластикового ведра;
полая труба небольшого диаметра для ручки;
самодельная или покупная насадка с лезвиями.

Пример разборного триммера из дрели

Чтобы сделать самодельный разборной триммер требуется:

сделать на трубе углубления, с помощью которых будет крепится дрель;
снять с дрели рукоятку и прикрепить на ее место защитный кожух из ведра или оцинковки;
сетевой кабель закрепить на трубе скотчем или хомутами;
если на дрели нет функции автоматического удержания кнопки в активном режиме, то ее можно зафиксировать также, как и провод.

Важно: такая переделка дрели или шуруповерта не может служить качественной и постоянной заменой заводского триммера, а также является травмоопасной. Поэтому следует придерживать техники безопасности и использовать это устройство только в крайнем случае

Самоделки, что можно сделать своими руками, куда приспособить редуктор

Существенное количество устройств работает на числах оборотах вала после редуктора болгарки. Потому вариантов внедрения редуктора УШМ для функционирования других устройств имеется большее количество. Совместно с необычными методами внедрения целой болгарки для самоделок, мастерами технического творчества создаются достойные внимания композиции. Некие представлены создателями в специально снятых.

На электровелосипед/с мотором

Если утомились крутить педали велика — мысль с приводом от болгарки в последующем. Тут создатель установил болгарку на раме, а на шпиндель установил ведомую звездочку для цепной передачи к ведомой звездочке на заднем колесе. Источником питания служит аккумуляторная батарея, которая работает в паре с инверторным преобразователем напряжения с 12 В до 220 В. Ручка велика смонтирована с тягой включения электропривода через инверторный преобразователь, регулирующий частоту вращения на частичных режимах нагрузки на велик. Оригинальное решение стабилизации сохранения режима работы болгарки при помощи упругого элемента в виде резинки просит более детализированную доработку этого узла. В стационарном режиме данная конструкция работоспособна, но в «боевых» критериях будет нужно много доработок, в особенности в плане регулировки на переходных режимах.

Что можно сделать с УШМ без редуктора

Болгарка без редуктора это довольно мощнейший электропривод с величиной изредка меньше 0,5 квт. Такое устройство можно использовать в самодельных станках для производства разных видов механической обработки (зачистка, отрезка, шлифование и других).

Принципиально: не выкидывать аварийный редуктор, а доработать его, убрав все излишние части, к примеру, на токарном станке, оставив только часть корпуса с подшипниковым узлом. Такая конструкция приводного вала дозволит сохранить его твердость при передачи нагрузки. Дальше заместо ведущей шестерни УШМ закрепляется подходящего поперечника ведущий шкив и при помощи ременной передачи производится передача вращающего момента на другой, сидячем на рабочем валу ведомый шкив. Рабочий инструмент устанавливается согласно нрава выполняемых работ.

Вариант использования больших оборотов электропривода болгарки эффективен при выполнении гравировальных работ. Тут не требуется никаких промежных механизмов для установки рабочих оборотов, а следует только решить делему, как соединить гибкий вал, применяемый в технологии гравировальных работ, с валом электропривода. Сохранить часть корпуса редуктора с установленным в нем подшипником (!процесс подмены которого представлен в отдельной статье) – принципиальное условие работоспособности конструкции.

На бензопилу, как использовать УШМ как насадку и прочие варианты

Различные способности насадок УШМ делать технологические операции (отрезка, зачистка, шлифовка, полирование и другие) сводятся к нулю при отсутствии электропитания. Болгарка делает свои функции только при наличии электричества. Но, в критериях улицы существует устройство в виде бензопилы, на которые насадки УШМ можно установить. Зачем следует выполнить последующие деяния с бензопилой:

снять с нее штатные цепи и шины;
заместо звездочки установить шкив;
одеть на шкив ремень и придавить крышкой;
выполнить натяжение ремня при помощи специального устройства.

В последующем видео показана установка насадки УШМ с отрезным диском и используемые при всем этом инструменты.

Выбор УШМ для самоделки

Применение болгарки в качестве рабочего модуля является наиболее удобным. В любой момент ее можно снять и использовать по прямому назначению.

Перед началом проектирования и сборки циркулярки из болгарки, необходимо определиться с тем, какие работы будут на нем производиться. Для обрезки брусков или фанерных листов подойдет болгарка бытового класса с небольшой мощностью. Более ответственные работы потребуют применения более производительного полупрофессионального инструмента.

Кроме того, следует обратить внимание на необходимую толщину распиливаемого материала. В случае с болгаркой существует прямая зависимость диаметра диска от мощности инструмента

Изготовление стусла

Что можно сделать из сгоревшей болгарки, вам теперь известно. Но если инструмент не вышел из строя, и вы хотите расширить круг выполняемых им задач, можете изготовить стусло. Для этого столешница делается поворотной. Это позволит нарезать под определенным углом багет, плинтус или профиль из разных материалов.
