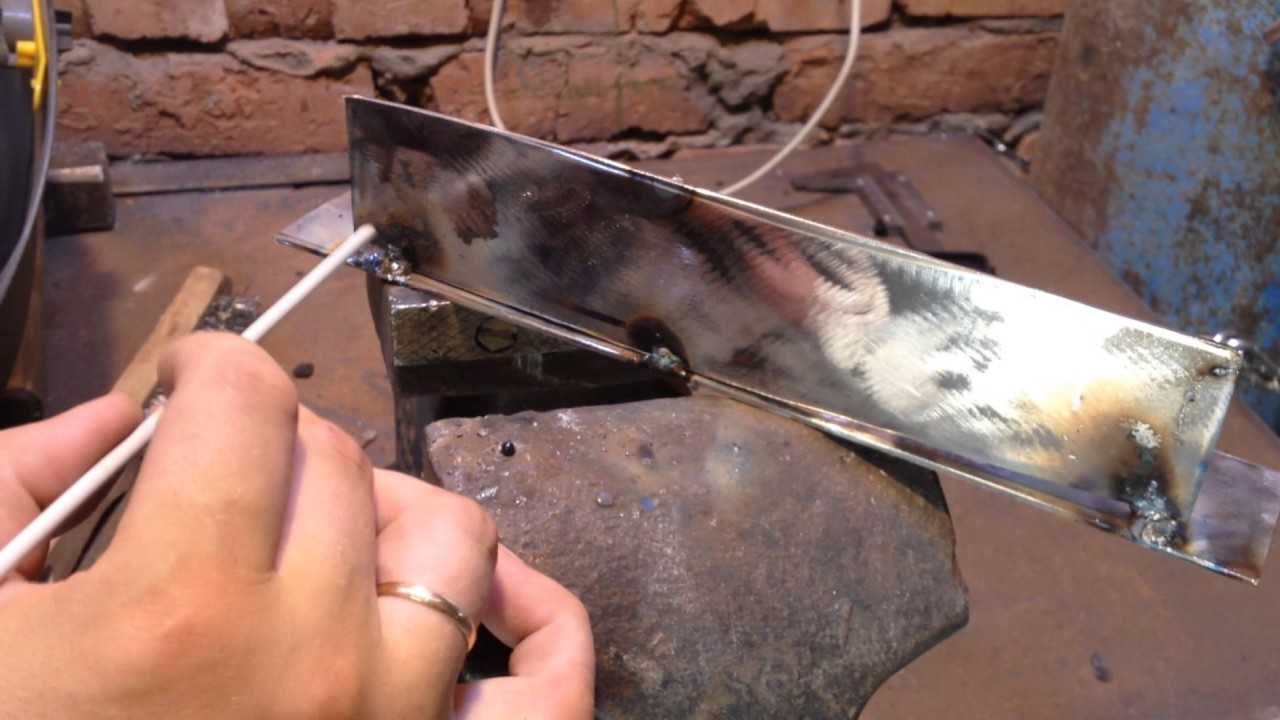

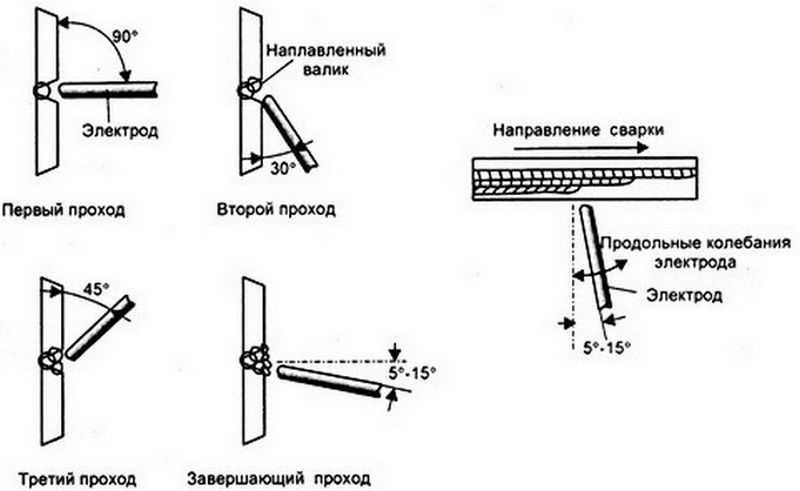

Как варить тонкий металл, чтобы он не прогорал: советы новичку

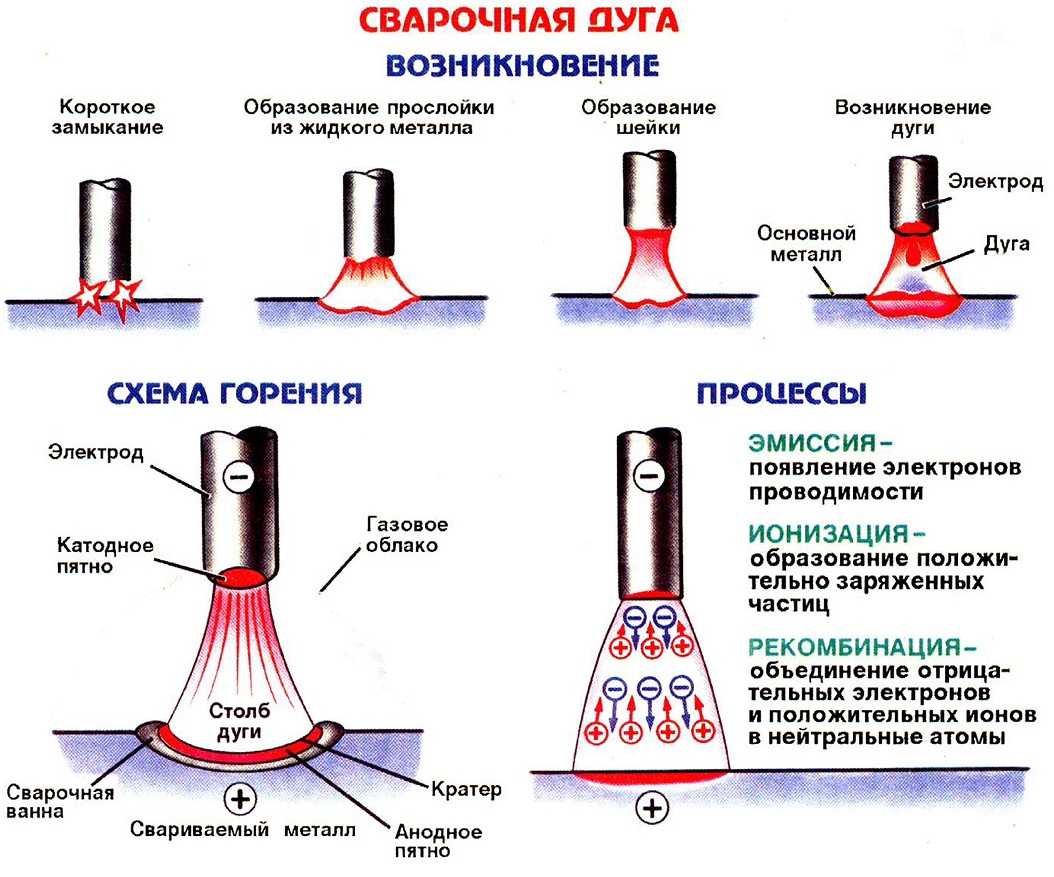

Принцип работы горелки

Работа аппарата плазменной сварки и резки (плазмореза) основана на использовании в качестве режущего или сваривающего инструмента плазмы, четвертого состояния вещества.

Для ее получения требуется высокая температура и газ под высоким давлением. При создании между анодом и катодом горелки электрической дуги в ней поддерживается температура в несколько тысяч градусов.

Образование плазмы

Если пропустить при таких условиях через дугу струю газа, то он ионизируется, расширится в объеме в несколько сотен раз и нагреется до температуры в 20-30 тысяч  °C, превращаясь в плазму. Высокая температура почти мгновенно расплавляет любой металл.

В отличие от кумулятивного снаряда процесс образования плазмы в плазмотроне регулируемый.

Анод и катод в резаке плазмореза находятся на расстоянии нескольких миллиметров друг от друга. Осциллятор вырабатывает импульсный ток большой величины и частоты, пропускает его между анодом и катодом, что приводит к возникновению электрической дуги.

После этого через дугу пропускается газ, который ионизируется. Так как все происходит в замкнутой камере с одним выходным отверстием, то получившаяся плазма с огромной скоростью вырывается наружу.

На выходе горелки плазмореза она достигает температуры 30000 ° и плавит любой металл. Перед началом работ к заготовке с помощью мощного зажима подсоединяется провод массы.

Когда плазма достигает заготовки, то электрический ток начинает течь через кабель массы и плазма достигает максимальной мощности. Ток доходит до 200-250 А. Цепь анод – катод разрывается с помощью реле.

Резка

При пропадании основной дуги плазмореза, эта цепь опять включается, не давая исчезнуть плазме. Плазма играет роль электрода в электродуговой сварке, она проводит ток, а благодаря своим свойствам создает в области соприкосновения с металлом область с высокой температурой.

Площадь соприкосновения струи плазмы и металла маленькая, температура высокая, нагрев происходит очень быстро, поэтому практически отсутствуют напряжения и деформации заготовки.

Срез получается ровный, тонкий не требующий последующей обработки. Под напором сжатого воздуха, который используется в качестве рабочего тела плазмы, жидкий металл выдувается и получается рез высокого качества.

При использовании инертных газов с помощью плазмореза можно проводить качественную сварку без вредного воздействия водорода.

Роза из металла

Поделки из железа сваркой можно рассмотреть на примере изготовления розы. Первым делом из листа железа следует нарезать необходимое количество лепестков будущего цветка. Для этого используются ножницы по металлу. Чтобы роза выглядела красивой и пышной понадобится порядка тридцати лепестков разной величины. Края каждого лепестка загибаются вверх с помощью плоскогубцев и обрабатываются точильным камнем, чтобы убрать все неровности и заусенцы.

Для придания цветку достоверного вида из металла надо вырезать кусочки, которые будут символизировать шипы розы. Для формирования стебля понадобится стальная проволока диаметром шесть миллиметров, которую следует предварительно слегка изогнуть, как это бывает у настоящего стебля.

Все детали следует соединить между собой с помощью сварочного аппарата, прикладывая поочередно каждый лепесток к стеблю. Затем производится их зачистка. После того, как роза будет сформирована, следует приварить к ней шипы. Все сварные швы следует зачистить. Металлический цветок будет готов. Закончить можно окрашиванием специальной краской, предназначенной для металлических изделий.

Изготовление

Все детали при схеме изготовления в домашних условиях трансформаторного сварочника будут располагаться в следующем порядке:

• выпрямитель;
• сетевой фильтр;
• преобразователь;
• трансформатор;
• силовой выпрямитель.

Из схемы можно исключить сетевой фильтр и выпрямитель, но электродуга будет плохоуправляема, а шов — некачественным (неровным, с большими рваными краями, которые потребуют зачистки).

Этапы сборки:

1. Намотка катушек трансформатора. Для инверторного сварочника, который будет работать на переменном и постоянном токе, потребуется высокочастотный трансформатор с модулем преобразования.
2. Лакировка изоляции обмотки.
3. Сборка мгнитопровода. Оптимальный вариант — асинхронный статор от электромотора мощностью 4-5 кВт.
4. Пайка соединений катушек и вывода.
5. Проверка трансформатора.
6. Сборка диодного моста и соединение в схеме. Потребуется 5 диодов класса КВРС5010 или В200.
7. Установка охлаждающего радиатора на каждый диодный мост.
8. Монтаж дросселя на одной плате с выпрямителем.
9. Установка регулятора тока на панели управления.
10. Обеспечение вентиляции всей конструкции. В корпус аппарата для сварки по периметру устанавливаются вентиляторы.
11. Выход на рабочие электроды и держак устанавливается на передней стенке, шнур питания на противоположной.
12. Между платой с блоком питания и силовым узлом рекомендуется установить порог из листового металла, конденсатор напряжения, который будет стабилизировать ток в электродуге.

Вес собранного аппарата для мелкого ремонта от 10 кг. Диодный мост с дросселем рекомендуется изготавливать в отдельном корпусе, для уменьшения веса. Этот узел будет необходимо подключать к аппарату для сварки нержавеющей стали. При переменном напряжении сети для сварки железного профиля, ремонта кузовных работ или точечных прихватов оборудование типа полуавтомат практически не требуется.

Многожильный провод

Как сделать многожильный провод подходящего сечения для сварочного аппарата? Есть такой способ. На расстоянии 30 метров (больше или меньше, в зависимости от расчетов) надежно крепятся два крюка. Между ними натягивается нужное количество тонкого провода, из которого будет составлен многожильный проводник. Потом один конец снимается с крюка и вставляется в электродрель.

На малых оборотах пучок проводов равномерно закручивается, его общая длина будет несколько уменьшаться. Концы провода зачистить (отдельно каждую жилу), залудить и хорошенько пропаять. Затем изолировать весь провод, желательно изоляционным материалом на текстильной основе.

Держак для крепления электродов

Как сделать сварку самостоятельно мы уже рассказали, теперь несколько слов об устройстве, в которое вставляются электроды. Простейшее приспособление делается из куска металлической трубы:

• берем отрезок длиной не менее 20 см с диаметром 20 мм,
• на обоих конца делаются выемки, отступив от края 40 мм, глубина не более 0,5 диаметра трубы,
• с одной стороны, вставляем электрод и прижимаем его к трубе приваренным к трубке куском из стали, толщиной не менее 5 мм и снабженным сильной пружиной (по примеру бытовой плойки),
• ко второму концу прикрепляется провод от самодельного устройства.

Прежде чем подсоединять провод, надеваем на трубу дюрит (трубка из армированного полимера) с подходящим диаметром, исключающим его проворачивание во время работы.

Варианты конструкции

Существует много разновидностей держателей для электродов, но суть у них одна — надежная фиксация стержня для сварки. К основным типам относятся:

1. Устаревший вариант закрепления электродов в форме тройника.
2. Клещи — наиболее популярный вид, т. к. электрод зажимается под нужным углом. Недостатки заключаются в слабой фиксации.
3. Винтовой способ — обеспечивает прочное зажатие, но смена электродов отнимает больше времени у исполнителя.

Некоторые производители сварочного оборудования соединяют вместе основные виды, например, тип клещи, но электрод вставляется в разные отверстия под определенным углом.

Н. О. Кондратьев, образование: колледж, специальность: сварщик шестого разряда, опыт работы: с 2002 года: «Начинающим сварщикам надо использовать надежные держатели для электродов, чтобы стержень не гулял во время сварки, а жестко сидел в креплении — от этого зависит качество шва».

Как изготовить держатель для сварочного аппарата

Как можно сделать в домашних условиях простой сварочный аппарат и сварочный электрод, мы уже знаем. Продолжим тематику сварки и самодельных сварочных аппаратов и рассмотрим способ изготовления собственного держателя для сварочного аппарата.

Давайте просмотрим видеоролик по изготовлению самодельного держателя

https://youtube.com/watch?v=videoseries

Итак, перед тем, как приступить к работе подготовим необходимые материалы и инструменты:– трубка полудюймовая;– пластинка 30х30 мм;– два прутика длиной 6.5 см;– заготовка в виде проволоки;– пластиковая трубка ПВХ;– два переходных колечка;– гайка;– болт.

Отдельно следует отметить, что важным фактором является использование нержавеющей стали, поскольку нержавейка не окисляется, не ржавеет и хорошо проводит сварочный ток. Поэтому автор советует использовать элементы из нержавеющей стали в процессе изготовления самодельного держателя. Разъясним также, что два прутика можно срезать со старых сварочных электродов, а заготовку можно связать из куска тех же электродов.

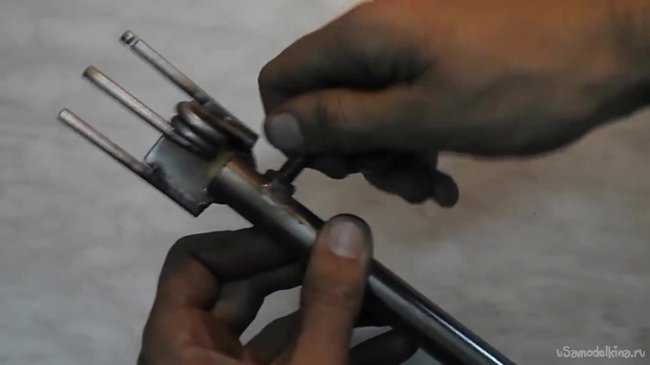

С материалами разобрались, можно приступать к сборке. Начнем со сборки внутренней части держателя. Для этого берем трубку из нержавеющей стали и пропиливаем его вдоль под толщину пластинки. Глубь прореза должна быть примерно 3-4 мм, чтобы пластинка прочно держалась. Для больше стабильности нужно сварить основы пластины.

Далее переходим к следующему этапу. Берем куски электродов. Прямые куски варим по бокам пластинки, а пружинный кусок посередине. Также обязательным является небольшой пропил на одном из боковых кусков. Нужно это для того, чтобы электрод легче вставлялся в держатель и держался стабильнее.

Приступаем к следующей стадии изготовления самодельного держателя. Теперь нам нужно обеспечить крепление кабеля. Для этого берем гайку и болт. Для этого нам нужно просверлить отверстие в боковой части трубки и прихватить туда гайку. Для того, чтобы закрепить кабель нужно вставить его в зачищенном виде в трубку и закрутить болт, поджав кабель.

Наконец приступим к изготовлению ручки держателя. Надеваем кольца на трубку и натягиваем трубку ПВХ на трубку из нержавейки. Кольца также нужно сварить к трубке из нержавейки.

В конце на металлопластиковой трубе просверливаем отверстие под диаметр болта, также сравнительно маленькие отверстия на средней части ручки, чтобы она лучше охлаждалась.

Получайте на почту подборку новых самоделок. Никакого спама, только полезные идеи!

*Заполняя форму вы соглашаетесь на обработку персональных данных

Схема трансформатора

После того как обмотки будут соединены, можно проверять силу тока. Она не должна превышать 200А. Если значение выше, то могут возникнуть скачки напряжения, которые могут привести к негативным последствиям.

Напряжение должно выходить на первую обмотку. На выходе напряжение не должно превышать 2 вольт.

Для изготовления аккумулятора своими руками необходимо особое внимание уделить корпусу будущего оборудования. Для этого используют дерево

В задней части устройства должны присутствовать отверстия, которые будут отвечать за электроснабжение и выключение.

Изготовленный из дерева корпус сварочного аппарата должен быть отшлифован и покрыт лаком.

После изготавливают аппарат своими руками. Соединяют все детали, подготовить медные провода, которые будут выполнять роль электродов. Для их крепления можно использовать обыкновенную отвертку. Для качественной фиксации к корпусу трансформатор можно прикрепить саморезами. Помните о безопасности, заземление необходимо одеть на одну из клемм.

В устройстве данного аппарата точечной сварки следует предусмотреть дополнительный выключатель, закрепленный саморезами к корпусу. Таким образом, своими руками из сварочного аппарата вы сможете получить выгоду. Это и экономия на приобретении нового устройства и заработок на выполнении несложной работы.

Как пользоваться

Перед началом сварки свободный крокодил от минусовой клеммы аккумулятора зажимается на одной из заготовок. Он будет выполнять функцию массы. Стержень при этом будет работать как электрод. Его конец кратковременными касаниями прикладывается к месту наложения шва. Электрод греется, поэтому его лучше удерживать плоскогубцами. Графит раскаляется и начинает плавить тонкий металл. Чтобы не прожечь деталь, электрод следует медленно вести по линии стыка заготовок, иногда прерываясь. В первые секунды графит сильно дымит, пока на нем не перегорят остатки электролита из батарейки.

Варить можно швом или делать точечную сварку. В последнем случае стоит предварительно сверлить отверстия в верхней соединяемой детали. Это приспособление также подходит и для пайки. Им можно раскалять деталь, после чего прикладывать к ней припой.

Сварка аккумулятором изнашивает батарею, поэтому этим способом не стоит увлекаться

Важно держать электрод замкнутым не более нескольких секунд за один раз. При нагрузке от сварки батарея нагревается и может разорваться

Сигналом к этому будет исходящий от нее шум кипения электролита. Чем больше аккумулятор, тем крупнее и толще заготовки можно сваривать. Обычно заряда батареи достаточно для работы на протяжении нескольких минут.

Приспособления для установки и крепежа

Такую работу как сварка профильных труб,большинству из нас приходиться делать очень часто. Поэтому для данного процесса разработали большое количество разных приспособлений.

Центраторы. Благодаря им сохраняется соосность свариваемых частей, а так же происходит совмещение кромок на торцах. Они разделяются на внутренние и наружные.

Наружные механизмы применяются на много чаще. Этот механизм составляют несколько звеньев, скрепленных шарнирным способом. Между собою они создают замкнутый контур.

Кроме этого, соосность заготовок неплохо обеспечивают самодельные конструкции, которые делают из уголка и наваренных на него струбцин.

Механизмы с магнитами

Угольники на магнитах. Эти приспособления для сварочных работ применяют очень широко, и они бывают разнообразной формы. Они соединяют в нужном расположении листовые заготовки, рамного вида сооружения и так далее.

Такие приспособления используют не только в форме угольника, но и другого типа. Сила магнита в них позволяет прочно установить часть профильной конструкции в необходимом расположении, и в процессе сварки детали сохраняют неподвижное состояние.

Сварочные приспособления своими руками: струбцина

Сварочные приспособления своими руками изготовить не трудно. Многие мастера для работ предпочитают устройства, изготовленные своими руками, так как магазинные варианты не являются достаточно надежными.

Нужно подготовить:

1. Лист из стали толщиною от 9 до 11 мм.
2. Три гайки.
3. Шайбу. Она нужна с большим диаметром.
4. Трубопрокатную заготовку с наружной резьбой соответствующей резьбе на гайке.

Процесс изготовления своими руками

Из стального листа вырезают три полосы шириною 4 см, и длиною 50 см, 25 см и 10 см. Затем подготавливают еще две прямоугольные пластины для крепежа подвижного элемента и для обеспечения упора в статичной части устройства.

Видео: делаем своими руками фильм 1

После этого к основанию струбцины приваривают вспомогатель. Все это вместе создает Г-образную форму. К меньшей стороне конструкции приваривают второй лист прямоугольной формы. Шайбы тоже сваривают вместе.

Гайки укладывают “на ребро” к подвижной детали, таким способом, чтобы выкручиваемый стержень находился параллельно по отношению к основе струбцины.

Видео: делаем своими руками фильм 2

Сварку выполняют по внешней стороне первого прямоугольного листа. К его внутренним краям присоединяют подвижное устройство. В завершении на край стержня приваривают шайбы, их располагают плашмя.

Видео: делаем своими руками фильм 3

Самодельное устройство на магнитах

Необходимо подготовить:

• Квадратную металлическую листовую пластину с размером стороны на 25 см.
• Трубу с квадратным сечением.
• Три болта и три гайки небольших размеров.
• Цилиндр из стали диаметром 4,5 мм.
• Аппарат для сварки, сверло, дрель.

С разных сторон металлической листовой пластины приваривают две трубы на 15 и 20 см. Затем изготавливают две вспомогательных детали.

Видео: делаем своими руками фильм 4

Первая П-образная (из заготовок по 10 см). Вторая – это равнобедренная трапеция. Основание на 11,5 и 5,4 см, а боковые стороны по 10 см.

Собирать приспособления с постоянными магнитами следует в строгой последовательности крепления элементов. Такие приспособления отлично справляются с поставленными перед ними задачами.

Приспособления для сварки профильных труб являются незаменимыми в проведении сварочных работ. Они значительно облегчает весь процесс сварки.

Автономная сварка от аккумуляторов своими руками!

Сварочный аппарат использует достаточно низкое (десятки Вольт) напряжение и большой ток, чтобы создать дугу, которая, собственно и расплавляет металл. А что если использовать для этой цели не сетевое напряжение с громоздким трансформатором, а… аккумуляторы? Неожиданно, правда? Но тут нет ничего невозможного. Обычные аккумуляторы дают почти то же напряжение, которое нужно для сварки, только ниже – 12 Вольт.

Теоретически, можно получить дугу и от одного 12-вольтового аккумулятора, но она будет настолько короткая, что варить с её помощью – та ещё морока. Для надёжной и удобной работы понадобится три свинцовых аккумулятора на 12 Вольт, которые в сумме дадут 36 Вольт. Лучше всего взять автомобильные – их тока хватит даже на толстые электроды (4 мм), но можно использовать и батареи от бесперебойников или мотоциклетные. В этом случае придётся ограничиться тонкими электродами (не толще 2 мм), а сама сварка будет занимать больше времени.

Схема

Схема простая, но обратите внимание на следующие тонкости:

• все соединения должны быть очень хорошими, так как на низком напряжении сильно возрастает нагрев и потери при плохом контакте (лучше всего использовать токопроводящую пасту);
• сечение проводов между аккумуляторами и от аккумуляторов к зажимам не должно быть меньше 16 кв. мм (лучше – 25 квадрат), само собой, подойдёт только медь;
• к детали (то есть зажиму “масса”) подключается не минус, а плюс – соответственно, минус присоединяется к электроду, а сварку нужно производить “синими” электродами (например, МР-3С);
• если электрод залип, постарайтесь его отодрать, так как долгая работа в режиме короткого замыкания вредна для батарей – у них нет встроенной защиты (см. также ниже);
• для защиты батарей от перегрева при сильном “залипе”, включите между аккумуляторами короткий кусочек провода на 2,5 квадрата, лучше на винтовом зажиме, чтобы его можно было легко поменять: при сильной перегрузке он сгорит и не даст аккумуляторам перегреться.

Выводы

Конечно, этот “сварочный аппарат” не так удобен, как обычный, в конце-концов, аккумуляторы разрядятся и их придётся заряжать. Но если вам нужно варить нечасто и вдали от розеток 220 Вольт, это решение имеет право на жизнь.

Выбор основных элементов

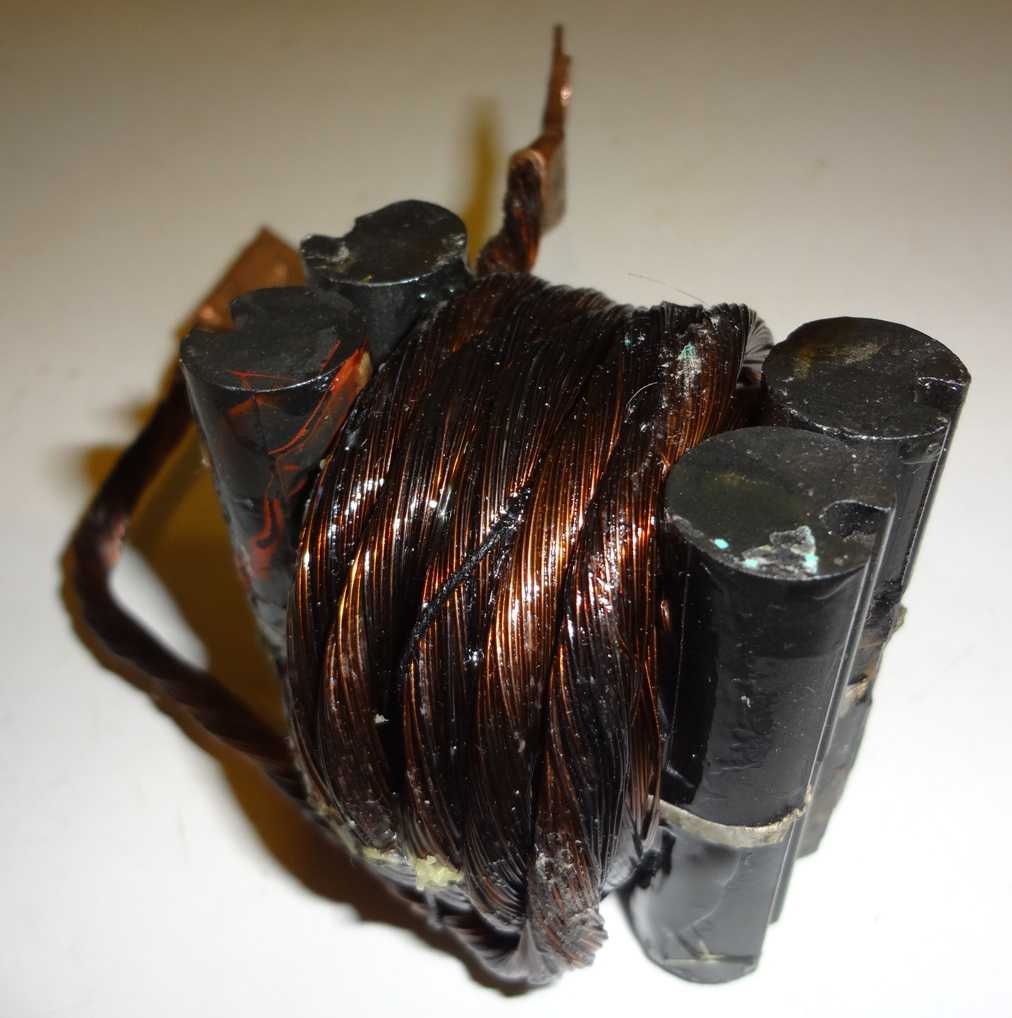

Питающий блок сварочного агрегата состоит из сердечника и обмоток. Первый можно приобрести в готовом виде или собрать самостоятельно.

Сердечник для сварочника

Основной компонент аппарата изготавливается из стальных профилей. Сделать его самостоятельно сложно. Проще найти готовую деталь на заводах, в пунктах сбора металла. Конструкция имеет вид прямоугольника площадью более 55 см². При сборке устанавливают болт, с использованием которого задают положение подвижной вторичной обмотки по отношению к стационарной первичной.

Обмотка проводов и особенности намотки

На первом этапе формируется первичная часть. Для этого накладывают 210-215 витков. Поверх устанавливают текстолитовую планку, на которой болтами фиксируют концы провода. После этого приступают к формированию вторичной обмотки. Она состоит из 70 витков. Концы также прикрепляют к текстолитовой пластине.

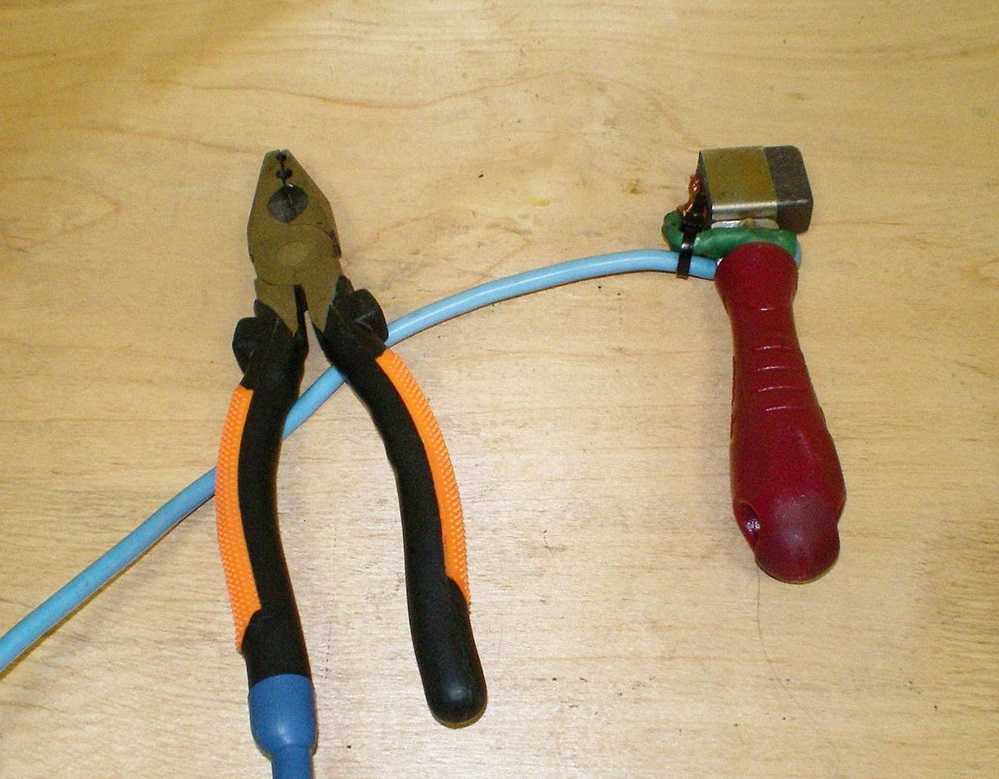

Самодельные держатели электрода

Общий вид простого держателя электродов из трубы d¾”: 1- электрод; 2 – пружина; 3 – труба; 4 – резиновый шланг; 5 – винт и гайка М8; 6 – кабель.

Самодельные приспособления такого вида имеют наибольшее разнообразие. Связано это с тем, что, например, к инверторному сварочному аппарату идут слишком короткие провода. Разновидности держателей в основном зависят от того, какие виды работ будут выполняться. Они существенно будут различаться в зависимости от того, ведется сварка толстых и прочных труб или спаивание проводов при соединении или скрутке.

Так, к примеру, берется стальной стержень и три куска проволоки длиной около 10 см, толщиной 8 мм в диаметре. Два куска проволоки изгибаем лишь слегка вбок, как для вилки, с учетом, что эти части будут иметь разные стороны: левую и правую. Посередине будет располагаться третья часть проволоки, изогнутая кверху со стороны прилегания к металлическому стержню, примерно до половины своей длины. Сначала сваркой прихватываются боковые части, затем по центру прикладывается недостающая часть, все хорошо приваривается

Такая излишняя предосторожность необходима на случай сваривания толстых труб, дополнительная обмотка провода будет предохранять его от перегрева. В итоге:

• две части проволоки, находясь на стержне, имеют одинаковую длину;
• третья оставляет как бы небольшой зазор;
• заранее готовят изолированный провод, зачищенный с двух сторон и обмотанный тонкой проволокой по краям;
• вырезают толстый, резиновый кусок материала, который будет ручкой держателя;
• его приваривают к средней части проволоки;
• сразу после сварки, пока приспособление горячее, прикладывают прокладку;
• второй конец провода, обмотанный и зачищенный, зажимают природным держателем сварочного аппарата.

Приспособление готово к использованию, теперь сварщик может отойти на гораздо большее расстояние для выполнения работ.

Изготовление сварочного аппарата

На сегодняшний день практически невозможно и довольно-таки трудно сварить металл или обработать его надлежащим способом, не применяя сварочное оборудование. После того, как вы сделаете сварочный аппарат своими руками, вы сможете выполнять любые работы с металлическими изделиями.

Схема трансформатора с отдельным дросселем.

Чтобы изготовить качественный агрегат необходимо обладать знаниями и навыками, которые помогут понять схему сварочного аппарата постоянного тока или переменного, что является двумя вариантами сборки оборудования.

С целью домашнего использования лучше всего узнать, как сделать мини сварку.

Удобнее вызвать мастера или приобрести уже готовый агрегат, однако иногда это бывает слишком затратно, поскольку на выбор модели по различным параметрам, таким как масса для сварочного аппарата, количество вольтов на сварочный аппарат определить достаточно трудно.

Существует несколько типов сварочных аппаратов: работающих на переменном токе, постоянном, имеющие три фазы либо инверторные. Чтобы выбрать один из вариантов и начать сборку необходимо, рассмотреть каждую схему первых 2-х типов

Во время подготовительного процесса необходимо обратить внимание на стабилизатор напряжения

На переменном токе

Чтобы изготовить самодельные сварочные аппараты необходимо подобрать показатель напряжения, самое лучшее это 60 вольт, ток лучше всего регулировать от 120 до 160 ампер.

Можно самостоятельно определить значение сечения необходимого провода для изготовления первичной обмотки трансформатора, который должен подсоединяться к сети в 220 вольт.

Сечение по параметрам площади не должно быть больше 7 мм2, поскольку к вниманию стоит отметить возможный перепад напряжения и возможной дополнительной нагрузки.

Исходя из вычислений, оптимальным размером диаметра жилы из меди под первичную обмотку, который уменьшает действие механизма, является 3 миллиметра. При выборе алюминия для провода, сечение умножается на значение 1,6.

Стоит отметить, провода нужно обмотать тряпкой, поскольку они должны быть изолированы. Дело в том, что под увеличением температуры провод может расплавиться и возникнет короткое замыкание.

При отсутствии необходимого провода, есть возможность заменить его жилой немного тоньше, приматывая её парно. Однако необходимо помнить, что обмотка толщина увеличится, из-за чего размеры сварочного оборудования будут большими. Под вторичную обмотку применяют большой толщины провод с большим количеством жил из меди.

На постоянном токе

Электрическая схема сварочника на постоянном токе.

Некоторые сварочные аппараты работают при помощи постоянного тока. Благодаря такому агрегату можно сваривать чугунные изделия и конструкции из нержавеющей стали.

Чтобы создать своими руками сварочный аппарат постоянного тока может потребоваться не больше получаса. С целью преобразования самоделки с переменным током, нужно, чтоб вторичная обмотка была подключена с выпрямителем, который собирается на диоде.

В свою очередь, диод должен выдерживать ток с 200 ампер и обладать хорошим охлаждением. Чтобы подровнять значение тока можно воспользоваться конденсаторами, имеющие определенные характеристики и особенности напряжения. После этого агрегат собирается последовательно по схеме.

Дроссели используют в регулировке тока, а контакты, чтоб присоединить держатель. Дополнительные детали используются в передаче тока от внешнего носителя на место сваривания.

Самодельная точечная сварка

Схема самодельной точечной сварки.

В быту часто требуется соединить две металлические детали точечно. Традиционная сварка для этого либо не подходит, либо ее нет в наличии. В этом случае выручит самодельная точечная сварка, для которой понадобится минимальное количество материалов:

• дроссели от люминесцентных светильников 40 Вт;
• отрезок медного провода диаметром 0,25-0,3 мм либо плавкий предохранитель 13 А;
• вилка с медными проводами сечением 0,8 мм2;
• зажим «крокодил».

Сварочные аппараты для точечного соединения собирают по схеме:

• параллельно соединенные дроссели собраны в блок;
• один вывод подключается к зажиму, второй к проводу вилки;
• на второй провод вилки наматывается провод либо крепится плавкий предохранитель.

Сварочные аппараты для дома обеспечивают точечное соединение следующим образом:

• одна деталь зажимается «крокодилом»;
• ко второй в планируемом месте сварки подсоединяется перемычка;
• вилка включается в розетку, предохранитель плавится, успевая в точке контакта разогреть детали до полного соединения.

Точечная сварка безопасна в эксплуатации и отлично подойдет для домашних работ.

Оборудование этого типа относится к разряду экстремальных, однако выручает в сложной ситуации.

Безопасный в эксплуатации, компактный аппарат этого типа пригодится в любом индивидуальном хозяйстве, частном доме. Он работает на основе электролиза, в качестве рабочего раствора используется щелочная вода, рабочие газы на выходе обеспечивают температуру пламени 1 800˚С. Принцип действия прибора:

• на пластины электролизера подается напряжение;
• водный щелочной раствор (либо NaOH, либо KOH) начинает интенсивно выделять кислород, водород;
• смесь газов проходит сквозь гидрозатвор, поступает в горелку для сварки, резки;
• пластины электролизера изготавливаются из кровельного железа 0,5 мм, имеют размер 15 х 15 см, в каждой из них сверлится четыре крепежных отверстия диаметром 2,5 мм, одно газоотводное — диаметром 12 мм; пластины собираются в блоки велосипедными спицами, удаляемыми после сборки.

В гидрозатворе используется керосин, его количество подбирается опытным путем. Узел состоит из двух баллонов, сообщающихся в нижней части трубкой. Ресурс электролизера составляет 10 лет, после чего пластины заменяются новыми.
