Создание самодельной лебёдки с ручным приводом своими руками

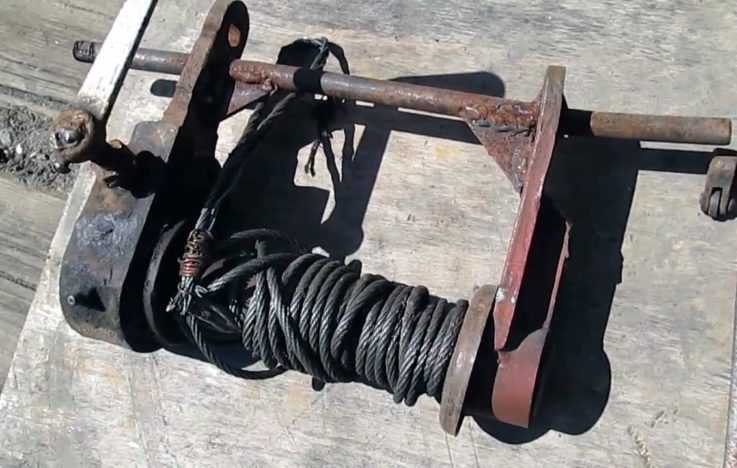

Изготовление барабанной лебедки

Такая конструкция является самой простой и может быть использована в полевых условиях. Более практичным видом лебедки будет оборудование на переносной основе. Конструкция предполагает использование более сложных деталей, которые изготавливаются самостоятельно. Для повышения эффективности работы могут использоваться дополнительные элементы видео редуктора.

В сети можно найти множество чертежей самодельных лебедок. При выборе конкретного чертежа необходимо учитывать условия, в которых будет использоваться оборудование.

Если лебедка будет устанавливаться на крышу либо в багажник авто, то необходимо просчитать дополнительную нагрузку, которая будет постоянно оказываться на устройство

Если лебедку планируется использовать в холодных регионах, то отдельное внимание необходимо уделить качеству металла

Низкокачественный металл может привести к поломке аппарата в самый неподходящий момент.

Необходимые детали и оборудование

Для изготовления лебедки нам понадобится:

• труба прямоугольного сечения для рамы;
• готовый вал, или труба круглого сечения;
• стальной лист толщиной 3-5 мм;
• шпильки М10-М12 длиной 20-25 см в количестве 6 штук, гайки;
• ступицы для вала;
• готовый редуктор в сборе или звездочки большего и малого диаметра с цепью, либо зубчатые колеса;
• сварочный аппарат с электродами;
• гаечные ключи;
• метабо со шлифовальными дисками.

Автомобилисты отмечают, что сделанные своими руками лебедки отличаются надежностью, практичностью и долговечностью. Для барабана лучше использовать трубу диаметром 20-50 мм с толщиной стенок не менее 3 миллиметров. Использование труб с другими параметрами нецелесообразно, тогда в процессе эксплуатации они деформируются и лебедка теряет свою функциональность.

Этапы сборки

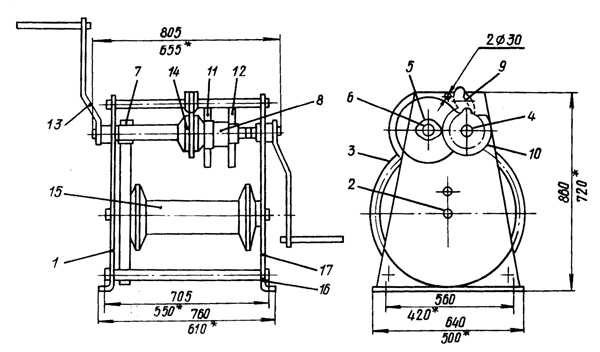

В первую очередь рекомендуем набросать чертеж устройства, где указать размеры отдельных деталей и их расположение. Так проще будет ориентироваться при сборке всей конструкции.

Далее необходимо изготовить раму. Для этого из стальной трубы диаметром около 2 см вырезаем заготовки нужной длины, концы которых обрезаем под углом 45 градусов. Трубки свариваем между собой так, чтобы угол их соединения был ровно 90 градусов. После этого снимаем окалину и полируем швы.

Для создания барабана нам понадобится лист стали толщиной около 3-5 мм, из которого нужно вырезать два диска диаметром 30 см. В каждом диске вырезается по 7 отверстий: один – в центре диска, шесть – по окружности диска на расстоянии около 7 см. Диаметр отверстия в центре должен соответствовать диаметру вала устройства.

Диски скрепляются между собой с помощью шпилек М10 или М12, концы которых помещаются в отверстия по диаметру дисков и фиксируются с помощью гаек и контргаек. На шпильки также можно предварительно надеть металлические трубки соответствующего диаметра для повышения прочности конструкции. Таким образом барабан нашей лебедки готов. Далее присоединяем вал, который можно изготовить самостоятельно из металлической трубы или взять готовый из другого механизма. Концы вала необходимо оснастить ступицами для крепления его к раме.

Следующим этапом будет установка на вал барабана звездочки или зубчатого колеса, в зависимости от устанавливаемого редуктора (цепного или зубчатого). Здесь конструкции могут быть разнообразны, особенно, что касается зубчатой передачи. Самые простые – одноступенчатые цилиндрические или конические.

В зависимости од выбранного вами редуктора предусмотрите место для крепления его на раме конструкции с учетом расположения рукоятки. Далее монтируем барабан с валом и редуктор на раму, устанавливаем цепь на звездочки или зубчатую передачу.

Не забудьте смазать зубья передачи.

После этого закрепляем один конец троса на валу и наматываем его на барабан, на другой конец троса крепим карабин. К раме устройства так же приваривается крюк или карабин для крепления на раме автомобиля. Таким образом, простая барабанная лебедка готова к эксплуатации.

Что нужно знать для изготовления лебедки?

При производстве лебедок необходимо учитывать нагрузку, которая будет оказываться на конструкцию. Для автомобильных лебедок чаще всего используются устройства, которые способны выдержать нагрузку от 500 кг до 2 тонн. Рычажная лебедка предназначена для поднятия грузов на максимальную высоту до 4 м. Барабанная конструкция может выдерживать от 250 кг до 2 тонн и поднимать предметы до 30-40 м. Рычажные лебедки очень удобны в эксплуатации и распространены при использовании, так как имеют надежный фиксирующий механизм. Барабанная система удобна в использовании при извлечении машины из кювета либо поднятии грузов. Стопорный элемент работает автоматически, поэтому людям, работающим под лебедкой, грозит минимальная опасность.

Ручная лебедка для подъема и опускания груза может быть с использованием 2 видов привода:

• многоскоростной;
• червячный.

Многоскоростной вариант обладает несколькими парами шестерён, поэтому усилие отличается одним из самых высоких показателей. Одним из главных недостатков является пропорциональное увеличение скорости. Два мешка будут подниматься вверх очень медленно, но при поднятии груза массой более 2 тонн подъем будет быстрым.

При изготовлении собственной лебедки можно просчитать усилия, которые будут оказываться на устройство, и сделать несколько пар шестерёнок съемными.

При создании лебедки с червячным механизмом необходимо учитывать усилия, которые будут прилагаться к провороту ручки. Основным недостатком этого типа оборудования является постоянное трение, оказывающееся на металлические части изделия. Данная конструкция очень часто ломается на месте червячной пары. Также стоит не забывать про регулярную смазку движущихся частей. Не стоит оказывать чрезмерную нагрузку на весь механизм, так как это приведет к преждевременному выходу из строя оборудования.

Предназначение аппарата

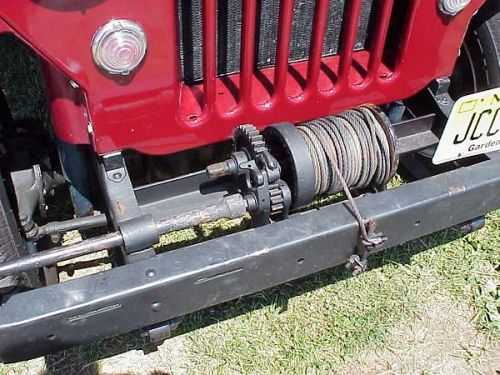

Водитель при езде по бездорожью может столкнуться с непреодолимым препятствием. Тогда автомобиль придётся чем-то вытаскивать из грязи или песка. Лебёдка — идеальный для этого инструмент. Некоторые автомобили имеют заводское устройство на переднем бампере. Приобретение готовой лебёдки может «влететь» в круглую сумму, поэтому есть смысл её самостоятельного изготовления из подручных средств.

Заводская или самодельная лебёдка с ручным приводом (или с электроприводом от стартера) позволяет вытащить автомобиль без буксира. Опытные автолюбители предпочитают как раз устройства собственного изготовления, полностью соответствующие их запросам. Заводские лебёдки часто отказывают или стоят больших денег.

Существуют разные виды конструкций. Однозначно сказать о том, какая из них лучше — нельзя. Различные типы применяют для разных ситуаций и целей.

Механическая

Не надо путать подобное устройство с ручными механизмами, рассмотренными выше. В данном случае подключается автомобильная лебедка непосредственно к двигателю с использованием коробки отбора мощности. Один из ее вариантов показан на фото

Достоинством такой лебедки является высокое тяговое усилие и надежность, вот только жаль, что использовать ее на большинстве машин нельзя. Дело в том, что только отечественные военные УАЗы комплектуются коробкой отбора мощности, да еще некоторые модели, например, Тойоты или Ниссана. Однако стоит отметить такой ее недостаток, как возможность использования только при запущенном двигателе, если он заглох, то не будет работать и подобная автомобильная лебедка.

Как сделать ручную лебедку из подручного материала

Вес предметов бывает таким, что одному, а то и впятером, сдвинуть их с места вручную не получается, а надо. В таких случаях пригодится самодельное приспособление для подъема тяжестей или их перемещения. Ручная лебедка — самое востребованное устройство в таком деле. Для гаража ручную лебёдку своими руками сделать совсем нетрудно даже в домашних условиях. Но сначала нужен расчет и чертеж механизма.

Общим у блочка для подъема груза и строительного крана является использование идеи увеличения силы – правила рычага. Для того чтобы уравновесить груз на короткой стороне рычага, нужно приложить к длинной его стороне усилие меньше настолько, насколько короткое плечо меньше длинного. Соотношение сил на концах рычага называется передаточным числом.

Использование закона Архимеда воплощается в разные подъемные механизмы, а как — зависит от назначения подъемника. Конструкции различаются по передаточному числу, принципу передачи усилия, мобильности, прочности, используемой энергии. Самые востребованные для самостоятельного изготовления виды:

• полиспасты;
• барабанные конструкции;
• рычажный механизм.

Чтобы выбрать вид устройства, необходимого для конкретных работ, стоит ознакомиться с их возможностями и ограничениями.

Проще этого устройства для перемещения тяжелых предметов есть только металлический лом. Главный элемент – колесо с фаской по середине внешней поверхности, ось которого закреплена на потолочной балке.

Через него можно перекинуть таль, и подъемник с передаточным числом 1 к 1 готов.

Для увеличения рычага пропустим таль еще через одно незакрепленное колесо, ось которого соединена с грузом, а таль закрепим наверху конструкции.

  Виды абразивной наждачки по зернистости и обозначению

Наиболее компактны конструкции с одноосным расположением колес. В конструкции таких устройств две обоймы колес. Изучив чертежи полиспаста, своими руками собрать его не составит труда. Потребуются две обоймы:

1. траверса;
2. скоба для переноски;
3. щека для монтажа деталей;
4. колесо (блок);
5. упор;
6. подшипник;
7. втулка;
8. ось;
9. держатель оси;
10. масленка для подшипников;
11. ограничитель тали;
12. гайка;
13. подшипник;
14. щека.

Конец тали закрепляется на одной из обойм.

Кроме того, для сгибания троса на каждом колесе тратится сила, снижая КПД устройства. Можно снизить эти потери, увеличив диаметр колес, но одновременно произойдет увеличение веса и габаритов полиспаста.

Этих недостатков нет у другого вида подъемников.

  Какой термопистолет выбрать для домашнего использования

Принцип работы лебедок напоминает простейший рычаг, закрепленный в точке опоры.

Если короткое плечо рычага будет поверхностью цилиндра, а груз будет прикреплен к нему тросом, получится лебедка с передаточным числом, равным соотношению длины рычага и радиуса цилиндра.

Однако, для большого передаточного числа системы потребуется очень длинная рукоять, а это неудобно. Выход найден в двух разновидностях барабанных лебедок, увеличивающих передаточное число при помощи шестеренок или червячной передачи.

1. С гораздо меньшим трением работает редуктор из шестеренок. При использовании принципа передачи силы парой шестеренок разного диаметра ручную барабанную лебедку своими руками проще всего сделать так:

  Как своими руками сделать коптильню горячего копчения

Рычажные подъемники

Самое популярное применение рычажных подъемных механизмов — это автомобильный домкрат. В качестве универсального устройства его применяют реже, так как высота подъема невелика и ограничена.

В домашних условиях можно использовать подручные материалы и готовые передаточные узлы. Например, трещетка, используемая в автомобиле КАМАЗ для выравнивания тормозного усилия — это готовый червячный передаточный механизм.

Можно надолго избавиться от ручного поднятия тяжестей, если для работы один раз собрать систему мотолебедки своими руками. Для этого надо поставить на ось привода лебедки шестерню, соединив ее цепью с ведущей звездочкой бензопилы на жесткой конструкции корпуса.

Сочетая блоковые механизмы с барабанными лебедками, можно работать, компенсировав недостатки каждого вида подъемников. Например, в полиспастах не предусматривают фиксатор, исключающий обратное движение тали, а барабанные лебеди устраняют это очень просто. Зато угол между вектором подъемной силы и вектором веса у полиспаста может быть практически любым, чем не могут похвастать лебедки.

Простейшие приспособленияв качестве ручной лебедки

Иногда вместо лебедки достаточно будет иметь в багажнике машины мощную автомобильную стяжку.

Порой такая стяжка, кроме своего прямого назначения, может помочь в освобождении легковушки из грязевого или снегового плена. Усилие на ее храповом механизме рассчитано на две с половиной тонны, что более чем достаточно для большинства малолитражек. Стропа вообще выдерживает до четырех с половиной тонн. За одну навивку, до момента, когда начнет мешать фиксатор, такая стяжка может подтянуть автомобиль сантиметров на 50, чего иногда бывает достаточно для того, чтобы он почувствовал под колесами твердую дорогу. Потом ведь, процедуру можно неоднократно повторить, постепенно протягивая освободившийся конец стропы. Все это отлично работает, если на расстоянии длины стропы растет достаточно мощное дерево.

Если подходящее дерево случайно не выросло в нужном вам месте, полезно иметь в автомобиле небольшой лом или отрезок трубы длиной не менее 700 – 800 мм и увесистый топорик. Вбитые в землю на нужном расстоянии, они смогут послужить упором для крепления стропы. Впрочем, если дерева таки нет, то тот же набор необходим и для лебедки. Вбивать упор нужно под небольшим углом, с наклоном верхней части от автомобиля.

При таком же дополнительном оборудовании и наличии троса диаметром 8 – 10 мм или мощного альпинистского каната, роль лебедки может выполнить дополнительный отрезок трубы немного большего диаметра, чем упорная труба или лом. Принцип работы такой простейшей лебедки понятен из схемы на ниже.

Очень неплохо, когда эта наружная труба снабжена надежно приваренным ухом, в которое можно вставить не менее надежный рычаг. Впрочем, очевидно, что для выполнения задачи, достаточно будет просто второй трубы, если вы не в пустыне и подходящие рычаги растут на небольшом отдалении от места, в котором вы застряли. Топорик-то уже точно в багажнике?

Разновидности

Существует несколько классификаций лебедок. Основное предназначение устройств — подъем и перемещение грузов, поэтому они используются во многих сферах. Автомобилисты сталкиваются с необходимостью поднятия тяжелых грузов достаточно часто. Подъем крупных узлов и агрегатов в гараже либо буксировка требует надежной фиксации грузов. В зависимости от способа монтажа разделяют лебедки на 3 вида:

1. Стационарные. Устанавливаются на стены, потолки, балки и другие конструкции. Чаще всего используются в крупных автосервисах.
2. Переносные. Могут монтироваться на любую подходящую поверхность.
3. Передвижные. Устанавливаются на платформы на колесах. Для небольшого гаража данный вид конструкции наиболее предпочтительный.

Ручная лебедка для автомобиля наиболее распространена среди автовладельцев. Ручной привод удобен для поднятия грузов в условиях гаража, но при этом его конструкция должна быть тщательно продумана.

При отсутствии данных приспособлений эксплуатация лебедки небезопасна.

Установки с машинным приводом подразумевают наличие одного либо двух барабанов. Такие механизмы используются преимущественно в лифтах, на кранах, в буровых установках. При использовании в гараже лебедки с барабанным приводом можно существенно облегчить перенос и подъем предметов.

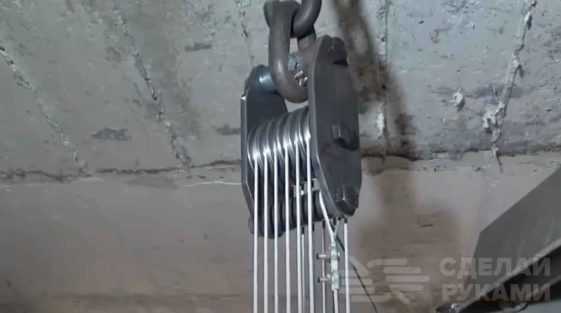

Лебедка с канатоведущими шкивами (силовой полиспаст)

В мастерской, гараже или на даче время от времени приходится поднимать и перемещать разные тяжести и габаритные предметы — двигатели авто, наковальни, большие электродвигатели и др.

И чтобы не сорвать спину, советуем воспользоваться самодельным приспособлением — грузоподъемным устройством. Своим опытом поделился автор YouTube канала geniusz K.

Называется устройство силовым полиспастом. По сути же, это самодельная ручная лебедка (или правильно будет сказать — таль) с канатоведущими шкивами.

Принцип работы полиспастов

Состоит самоделка из двух блоков со шкивами, последовательно огибаемых стальным тросом.

Один из блоков является неподвижным, второй — подвижный.

В этом грузоподъемном устройстве груз подвешивают к подвижному блоку со шкивами, а тяговое усилие прикладывается к концу троса, который выходит из неподвижного блока.

Необходимое для подъема тяжестей тяговое усилие при использовании данной конструкции ручной лебедки создается за счет трения стального троса в канавках шкивов.

Давайте теперь приступим к процессу изготовления самоделки. Первым делом на токарном станке автор изготавливает шкивы. Для каждого блока потребуется по шесть шкивов.

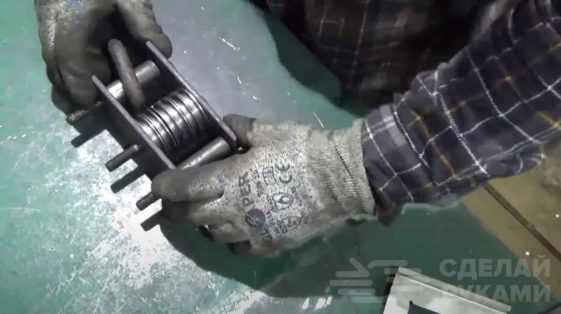

В шкивы запрессовываем подшипники, затем надеваем шкивы на вал, после чего собираем корпус подвижного и неподвижного блоков. Детали для корпуса вырезаны из листового металла.

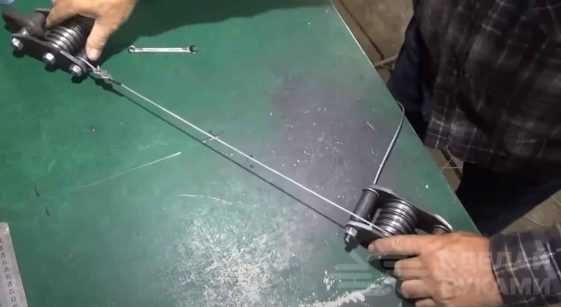

В завершении останется только последовательно пропустить трос через шкивы нижнего и верхнего блоков.

К верхнему (неподвижному) блоку крепится крюк, чтобы его можно было подвешивать на нужной высоте.

Подробно о том, как сделать ручную лебедку с канатоведущими шкивами, можно посмотреть на видео ниже.

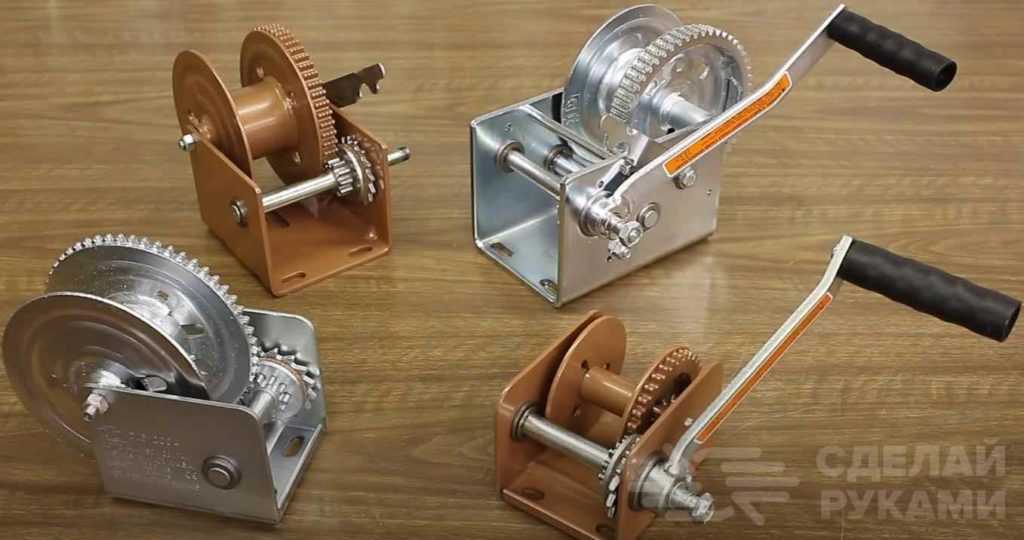

Ручная барабанная лебедка – разновидности

Ручная лебедка с барабаном – это классика жанра. Кроме общего элемента – шкива, на который наматывается трос, приспособления имеют различные типы привода.

Односкоростной шестеренчатый привод

К барабану прочно прикреплена большая, основная шестерня. На нее, и на крепление, ложится вся нагрузка. Поэтому надежность элементов должна быть на должном уровне. В зацеплении с основной, расположена ведущая маленькая шестеренка.

Соотношение количества зубьев и есть величина передаточного отношения. Проще говоря – коэффициент усиления. Ведущая шестерня составляет одно целое с приводным валом. Поскольку речь идет о ручном инструменте – на вал надета рукоятка для вращения.

Длина рычага также влияет на степень усиления. Чем плечо рукоятки больше – тем меньше усилия надо приложить.

С помощью подобных устройств можно в одиночку поднимать несколько центнеров груза или перемещать автомобиль весом 2-3 тонны. При этом скорость вращения барабана достаточно высокая.

Многоскоростной шестеренчатый привод

Конструкция состоит из двух или более пар шестерен, каждая из которых обладает коэффициентом усиления в десятки раз. При последовательном зацеплении эти коэффициенты складываются, многократно увеличивая усилие.

Обратная сторона медали – пропорциональное снижение скорости. Имея такую лебедку, вы можете осуществлять медленный вертикальный подъем грузов более тонны, но если вам придется работать с двумя мешками цемента – время подъема растянется на десятки минут.

Поэтому производители предоставили возможность использовать каждую пару шестерен в отдельности. Закрепив рукоятку на прямой паре – мы получаем среднее усилие с высокой скоростью. Перекинув ее на вторую пару – теряем в скорости, но увеличиваем силу в два раза.

Обязательным элементом всех лебедок с ручным приводом является стопор, или «собачка»

ВАЖНО! Стопор должен быть подпружинен.

Работает он по принципу храпового механизма. После прекращения подачи усилия на рукоятку зубья звездочки упираются в стопор, предотвращая разматывание троса под тяжестью груза. Это повышает безопасность, но механизм имеет недостаток.

При подъеме он работает идеально, а вот при спуске совершенно бесполезен. Во время обратного вращения «собачку» просто откидывают в сторону, освобождая храповик.

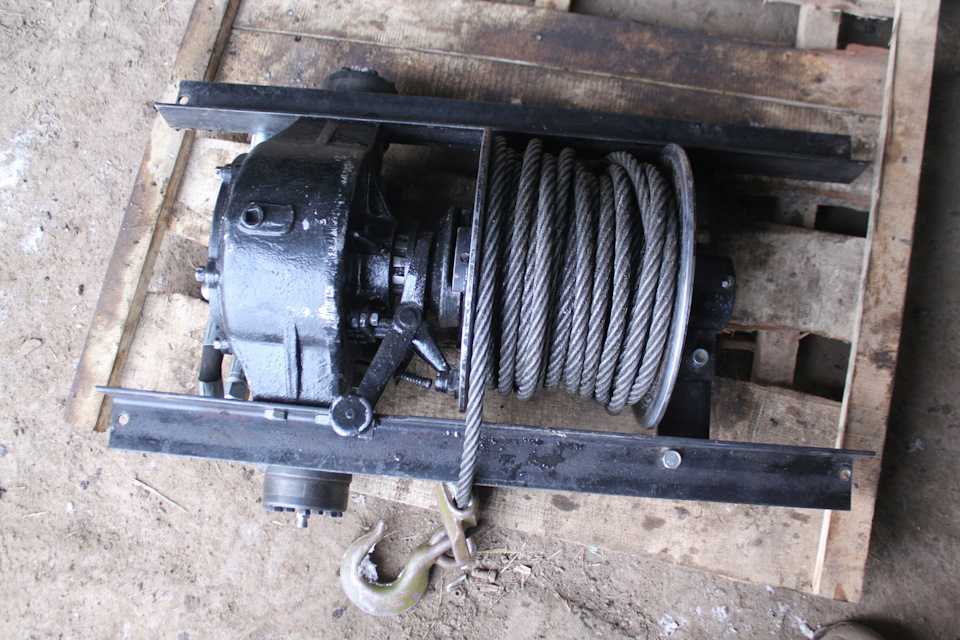

Червячный привод

Для увеличения усилия применяется червячный механизм. Принцип расчета передаточной пары, по сравнению с плоскими шестернями несколько иной, но техника та же. Небольшая по диаметру винтовая шестерня вращает основную, закрепленную на барабане.

Преимущество конструкции – большой коэффициент усиления. Еще один плюс – конструкция самостопорящаяся. То есть, если не прикладывать усилие к рукояти – машина остановится. Это повышает безопасность и комфорт.

Ручку можно вращать в любую сторону, поднимать и опускать груз – не опасаясь за то, что он сорвется.

Серьезный недостаток конструкции – большое трение в червячной паре. Механизм нуждается в постоянной смазке, иначе износ будет просто катастрофическим. При работе «на сухую» пара может просто заклинить.

Учитывая механику процесса – есть ограничения по весу, с которым можно работать. Зато инструмент получается компактным, и часто применяется именно в домашнем хозяйстве.

Планетарный редуктор

При выдающейся компактности (механизм редуктора фактически находится внутри барабана), количество шестеренчатых пар может доходить до десяти. Усиление при такой конструкции может достигать сотен раз. Единственный недостаток – высокая стоимость изделия, поэтому в быту применяется редко.

Принцип работы полиспастов

Проще этого устройства для перемещения тяжелых предметов есть только металлический лом. Главный элемент – колесо с фаской по середине внешней поверхности, ось которого закреплена на потолочной балке. Через него можно перекинуть таль, и подъемник с передаточным числом 1 к 1 готов. Для увеличения рычага пропустим таль еще через одно незакрепленное колесо, ось которого соединена с грузом, а таль закрепим наверху конструкции.

Передаточный коэффициент станет равен 2. Теперь прикрепим к потолку еще одно колесо, а конец тали пропустим через него, закрепив на оси нижнего колеса. Передаточный коэффициент станет равным 3. И так далее, добавляя по одному колесу и меняя место крепления тали, можно увеличивать передаточное значение.

Расположение колес относительно друг друга может быть разным.

Наиболее компактны конструкции с одноосным расположением колес. В конструкции таких устройств две обоймы колес. Изучив чертежи полиспаста, своими руками собрать его не составит труда. Потребуются две обоймы:

1. траверса;
2. скоба для переноски;
3. щека для монтажа деталей;
4. колесо (блок);
5. упор;
6. подшипник;
7. втулка;
8. ось;
9. держатель оси;
10. масленка для подшипников;
11. ограничитель тали;
12. гайка;
13. подшипник;
14. щека.

Конец тали закрепляется на одной из обойм.

Есть у полиспастов и недостатки. Для увеличения передаточного числа на 1 нужно каждый раз добавлять одно колесо, в результате растет вес механизма. Кроме того, для сгибания троса на каждом колесе тратится сила, снижая КПД устройства. Можно снизить эти потери, увеличив диаметр колес, но одновременно произойдет увеличение веса и габаритов полиспаста. Этих недостатков нет у другого вида подъемников.

Разновидности подъемных устройств

Общим у блочка для подъема груза и строительного крана является использование идеи увеличения силы – правила рычага. Для того чтобы уравновесить груз на короткой стороне рычага, нужно приложить к длинной его стороне усилие меньше настолько, насколько короткое плечо меньше длинного. Соотношение сил на концах рычага называется передаточным числом.

Уравновесить и даже поднять тяжесть можно с усилием меньше его веса, но проделанный концом длинного рычага путь будет длиннее, чем у короткого, настолько же, насколько меньше сил для подъема было приложено. Выигрыша в работе (F1*L1=F2*L2) нет, но это и не требуется.

Использование закона Архимеда воплощается в разные подъемные механизмы, а как — зависит от назначения подъемника. Конструкции различаются по передаточному числу, принципу передачи усилия, мобильности, прочности, используемой энергии. Самые востребованные для самостоятельного изготовления виды:

• полиспасты;
• барабанные конструкции;
• рычажный механизм.

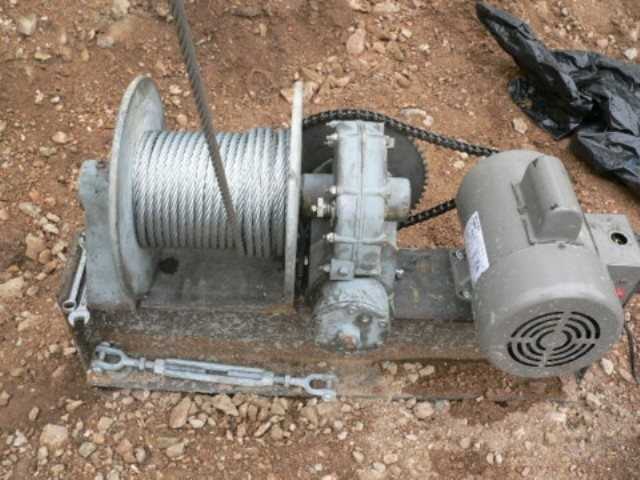

Лебедка с ручным или электрическим приводом своими руками

При наличии навыков работы со сварочным аппаратом можно сделать лебедку самостоятельно из подручных материалов.

Делаем лебедку своими руками

Вам понадобится:

• Труба прямоугольного сечения для выполнения рамы;
• Труба или готовый вал для барабана;
• Листовой металл для дисков барабана, толщина 3 мм;
• Шпильки с резьбой М10-М12 длиной 24 см – 6 штук, гайки;
• Трубка с диаметром Ø14 – 6 одинаковых отрезков 20 см;
• Большая и малая звездочки и цепь;
• Ступицы для крепления барабана на валу и для крепления вала к раме;
• Рычаг для ручного привода, бензиновый или электрический двигатель, работающий от сети ~220 В или автомобильного аккумулятора;
• Трос нужной длины с карабином на конце;
• Сварочный аппарат и электроды;
• Болгарка с отрезным и шлифовальным диском;
• Краска и грунтовка по металлу;

Набор гаечных ключей.

Технология изготовления лебедки:

1. По чертежу болгаркой нарезают трубу прямоугольного сечения 20х20 мм для рамы. Все соединения, выполненные перпендикулярно, получают с помощью обрезки заготовок под углом 45 градусов.

2. Раскладывают заготовки на ровной поверхности. Сваривают раму лебедки с помощью сварочного аппарата точечно в месте соединения заготовок. Проверяют перпендикулярность углов и соответствие размеров, после чего полностью проваривают швы. Приваривают площадку из листового металла с продольными пазами для крепления электродвигателя привода. Удаляют окалину и заусенцы шлифовальным кругом болгарки.

3. Зашкуривают раму, покрывают ее грунтовкой по металлу, а после высыхания – краской или эмалью в два слоя.

4. Приступают к изготовлению барабана. Из листового металла вырезают два круга одинакового диаметра – примерно 30 см. В центре каждого круга высверливают отверстие по диаметру вала, также выполняют по шесть отверстий на расстоянии 7-8 см от центра. Рассверливают отверстия для крепления ступиц – по 4 на каждом диске. Крепят ступицы на болтовое соединение. Скрепляют диски барабана с помощью шпилек: закрепляют каждую шпильку в одном диске, надевают на нее трубку Ø14, после чего надевают на шпильки второй диск и затягивают на гайки и контргайки.



















5. Барабан крепят на валу. Вал можно изготовить из металлической трубы подходящего диаметра или использовать готовый вал из высокопрочной стали от любого механизма. На валу с внешней стороны от барабана закрепляют большую звездочку – можно использовать звездочку от коробки передач мотоцикла, например. На выступающие части вала устанавливают ступицы для закрепления барабана на раме.

6. Устанавливают барабан с валом на раму, закрепляя их с помощью внешних ступиц и болтов. На площадку устанавливают электрический или бензиновый двигатель с жестко закрепленной на выходном валу малой звездочкой. Надевают цепь и регулируют ее натяжение, передвигая электродвигатель по площадке в прямоугольных крепежных пазах до оптимального положения. Цепь не должна провисать, но и слишком сильное натяжение нежелательно – увеличится износ звездочек, также может произойти разрыв цепи. Проверить натяжение цепи можно, покрутив барабан руками – она не должна сдерживать вращения барабана при разматывании троса.

7. Наматывают на барабан трос, закрепив его конец на валу. Второй конец троса снабжают прочным карабином. Для удобства передвижения лебедку закрепляют на раму с колесной парой с помощью хвостовика.

8. Хвостовик с противоположной стороны предназначен для крепления лебедки к автомобилю. Барабан в этом случае рекомендуется закрыть защитным кожухом, предотвращающим попадание грязи и осадков на трос.

9. Если привод планируется выполнить универсальным, то с внешней стороны вала можно предусмотреть крепление рукоятки. В этом случае при отсутствии топлива или электроэнергии можно  будет использовать лебедку вручную.

Представленная конструкция лебедки проста и надежна, и хотя в ней нет возможности переключения передаточного числа, реверса и других вспомогательных функций, задачу по перемещению тяжелых грузов в горизонтальной плоскости она выполняет отлично. При необходимости поднять груз на большую высоту такую лебедку можно использовать в сочетании с ручной талью или просто перекинув трос через прочную опору.

Таким образом в сегодняшнем уроке мы рассмотрели создание ручной лебедки своими руками, подписывайтесь на нашу группу и будьте в курсе всех значимых новостей!.

Лебедка Из Шуруповерта Своими Руками

Малогабаритная лебедка из стартера своими руками

Одним из фаворитных методов производства самодельной электролебедки, является внедрение авто стартера. На этом деле устройстве установлен мощнейший тяговитый электродвигатель с напряжением питания 12 вольт, что позволяет использовать лебедку на джипе.

На стадии производства следует держать в голове об ограничениях:

1. Стартер рассчитан на краткосрочную работу. Это совсем не значит, что он немедля сгорит при длительной нагрузке, однако корпус мотора не обеспечивает достаточного остывания обмотки. Если намереваетесь использовать лебедку часто, и периоды работы будут большенными – позаботьтесь о дополнительном охлаждении. К примеру – наварить на корпус дюралевых уголков в роли ребер остывания;
2. Автомобильный стартер запускается с помощью втягивающего реле с бендиксом. Соленоид для лебедки не нужен, однако контактный пускатель не помешает. Ток на контактах будет огромным, и лучше бросить штатную схему включения. Зависимо от применяемого редуктора, бендикс следует зафиксировать сваркой в положении наибольшего зацепления либо удалить из втягивающего реле;

Лебёдка

Лебедка приводится в движение с помощью болгарки 2,2 КВ До этого стоял двигатель трёхтысячник 1,5 КВ не потян.

Боковые стенки делаются из листового железа 3-5 мм. Более тонкие листы могут деформироваться при натягивании троса под нагрузкой.

Самая ответственная часть – крепление оси барабана. Для этого использованы мощные подшипники с подиумами от какого-то механизма времен СССР. Найти такие запчасти можно на пунктах сбора металлолома или в цехах заброшенных заводов.

Подиумы привариваются к боковым стенкам. Если вам удалось найти только подшипники – привариваете внешнюю обойму. С механизмом качения ничего не случится, просто нельзя будет подшипники заменить.

Соединяем редуктор с электромотором от стартера, приводим лебедку в благообразный вид: зачищаем болгаркой сварные швы, убираем ржавчину, покрываем инструмент краской.

Конструкция прошла испытание на подъеме тяжестей до 200 кг. В данном варианте используется два редуктора – от электродрели и самодельный из газовой электро задвижки. По ощущениям – тяги хватит еще на 100-150кг.

На видео пример лебедки с применением стартера.

Как пользоваться устройством?

Обязательно предусмотрите возможность переполюсовки питания лебедки. Реверс в таких приспособлениях необходим. Поскольку это обычный автомобильный электромотор – при смене «» на «-» поменяется направление вращения вала.

Силовой пускатель пусть будет старым, от втягивающего реле. А стартовые кнопки подойдут от древних электромеханических устройств. В кнопочном блоке можно предусмотреть смену полярности.

Если лебедка используется в автомобиле – не подключаете ее к штатному аккумулятору с выключенным двигателем. При хорошей нагрузке вы посадите АКБ за 10-15 минут.

Габариты позволяют разместить лебедку на бампере подготовленного к бездорожью внедорожника.

Лебедка, собранная своими руками – цена вопроса

При наличии собственного гаража или сарая с хламом, накопившемся за несколько лет домашнего слесарного творчества – стоимость изделия определяет цена баллончика с краской для финальной доработки.

А в принципе, компоненты следующие:

• Стартер от автомобиля ВАЗ 2101 без планетарного редуктора (исправный, валялся в гараже);
• Редуктор в корпусе от электродрели отечественного производства (приобретен на блошином рынке за эквивалент стоимости 0,5 водки);
• Обрезок водопроводной трубы, найден в сарае;
• Металл для станины, стенок корпуса, барабана. Также найден в сарае;
• Ось барабана – приобретена в пункте приема металлолома за гроши;
• Трос и крюк куплен в магазине товаров для туризма.

С учетом стоимости новой лебедки – цену вопроса можно признать нулевой. При этом за безопасность устройства может поручиться владелец. Каждая деталь и сварной шов проверен лично изготовителем.

Чем еще полезно данное приспособление?

Одной из главных особенностей самодельных механизмов данного рода является возможность их использования не по прямому назначению. Это значит, что самодельная лебедка на УАЗе может в любой момент переместить тяжелые грузы на приусадебном участке.

Для этого даже необязательно снимать ее с бампера (но в таком случае нужно подогнать машину вплотную к месту нахождения груза, что не всегда удается сделать). Также самодельное устройство способно помочь вам при выкорчевывании старых деревьев, пней или транспортировке бревен. Иногда такая лебедка используется для перемещения поддонов со строительными материалами.
