Не работает светофильтр на сварочной маске хамелеон

Как отремонтировать сварочную маску или учимся устранять поломки своими руками

Ремонт сварочной маски Хамелеон — это процедура, подразумевающая под собой замену элементов питания, но обо всем по порядку. Маски Хамелеон или с автоматическим затемнением работают от источника питания, в качестве которых используются литий-ионные аккумуляторы таблеточного типа. Эти аккумуляторы подзаряжаются от встроенных солнечных батарей, поэтому необходимость в других способах подзарядки отсутствует. Производители заявляют о том, что батарейка не подлежит замене, и имеет неограниченный срок службы, но реальность показывает обратное. Очень часто литий-ионные аккумуляторы разряжаются, что приводит к неработоспособности светофильтра. Почему так происходит?

1. Главная причина в том, что аккумуляторы должны постоянно подзаряжаться, а это означает, что маску нужно регулярно эксплуатировать.
2. Если маска используется время от времени, то электроника потребляет заряд от аккумулятора, а солнечные батареи не восполняют ее в силу отсутствия яркого света.
3. В зимнее время маски хранятся в неотапливаемых гаражах, а воздействие низких температур пагубно сказывается на исправности аккумуляторов. К весне многие сварщики часто сталкиваются с неисправностью работы маски Хамелеон, и принимают решение о покупке нового изделия.

Покупать новую сварочную маску или отдельно светофильтр по причине его неисправности не стоит, так как его можно самостоятельно отремонтировать. Весь процесс ремонта сварочной маски заключается в выполнении следующих действий:

1. Для начала необходимо демонтировать корпус светофильтра, отсоединив его от сварочной маски. Делается это для того, чтобы иметь возможность доступа к плате устройства.
2. После демонтажа светофильтра, можно приступать к разборке корпуса. Для этого отделяем крышку от корпуса, и получаем доступ к плате, на которой установлена Li-Ion батарейка. Количество аккумуляторов зависит от числа датчиков. Если используется четыре датчика, тогда в корпусе устанавливается два элемента питания напряжением 3В.
3. Используя мультиметр, необходимо измерить напряжение батарейки. Если значение ниже 3 Вольт, значит — элемент неисправен, и подлежит замене. Предварительно следует подержать светофильтр на свету, чтобы подзарядить батарейку.
4. Если сложностей с поиском батарейки не возникает, то с заменой не исключены проблемы. Основной трудностью является необходимость перепайки контактов для установки батарейки на плату. Обычный паяльник для таких работ не подойдет, так как от продолжительного воздействия высоких температур новая батарейка быстро выйдет из строя. Для таких целей понадобится точечная сварка, посредством которой в течение 1 секунды осуществляется припаивание контактов.
5. В качестве альтернативы рекомендуется использовать специальные слоты для батареек, который имеют следующий вид.
6. В данный слот устанавливается новая батарейка, а провода припаиваются к контактам на плате, соблюдая полярность.
7. Слот вместе с батарейкой крепится к корпусу маски, что облегчает последующую замену аккумуляторов. Единственным недостатком такого способа является потеря напряжения в проводах за счет сопротивления, поэтому батарейка будет заряжаться медленнее. Провод нужно сделать как можно короче.

На этом ремонт сварочной маски с неисправным светофильтром завершен. Остается только испытать изделие в работе, и убедиться в его исправности.

Подводя итог проведения ремонта сварочной маски, нужно отметить один очень важный момент — если продолжать нерегулярно использовать устройство, то новые аккумуляторы также прослужат недолго. Хотя их стоимость невысока (порядка 50-100 рублей), но постоянная замена не доставляет удовольствия. Решить проблему можно следующим образом:

1. Хранить маску на свету, чтобы аккумулятор регулярно или периодически подзаряжался.
2. Сделать переключатель, которым обесточивается подача питания на плату. Это поспособствует тому, что заряд аккумулятора будет дольше сохраняться.

Обычный переключатель нужно припаять так, чтобы обеспечить разрыв цепи между аккумулятором и платой, как показано на фото ниже.

Теперь вы знаете, как отремонтировать неисправный светофильтр на маске для сварщика типа Хамелеон. Процесс ремонта аналогичен для всех изделий от разных производителей. В видеоматериале показан и рассказан подробный процесс ремонта сварочной маски своими руками.

Что необходимо знать о «хамелеонах»

Время от вспышки света до срабатывания затемнения в масках типа «хамелеон» составляет менее 1 миллисекунды. Поскольку у светового патока сварочной дуги бывает различная яркость, то очень удобны светофильтры с регулировкой степени затемнения. А так, как сварочные работы могу проводиться как на хорошо освещённых солнечными лучами участках, так и в закрытых помещения с плохим освещением. То уместна регулировка начального затемнения.

Значение основных регулировок

Затемнение

Эта регулировка позволяет настроить степень затемнения, чтобы предмет был отчётливо виден. Увеличение затемнения бывает необходимо при работе с постоянным ярким солнечным либо искусственным освещением.

Задержка

Это время, через которое происходит фактическое осветление фильтра после прекращения сварочной дуги. Регулировка бывает необходима при сварке различного типа металлов. Чёрные металлы быстро остывают и время задержки можно выбрать минимальное. А вот при сварке чугуна, нержавейки и цветных металлов яркость в месте сварки может продолжаться до 1 секунды и более раннее отключение светофильтра может вызывать повреждение органов зрения.

Чувствительность

Эта регулировка позволяет настроить порог срабатывания светофильтра. Это необходимо для различного рода сварочных работ.

Что влияет на разряд батареи и выход из строя электронного блока

Сварочные маски брендовых производителей изготавливают с учётом выше описанных моментов. Но у некоторых есть один существенный недостаток. Они комплектуются несъёмными источниками питания, которые не имеют выключателей. С одной стороны, это надёжная работа из-за отсутствия окисления клемм. С другой — при разряжении батареи замена её представляет сложности, а иногда невозможна. Микросхемы электронной платы могут нуждаться в прошивке.

Чаще всего разряд батареи происходит вследствие нарушения условий эксплуатации устройства. В случаях пониженных температур резко увеличивается потребляемый ток в режиме покоя. При повышенных температурах увеличивается ток покоя шунтирующих электролитических конденсаторов, что приводит даже к выходу их из строя, либо скорейшему разряду батареи питания.

Повышенная влажность может вызвать утечку между проводниками микромонтажа платы, электролиз с механическим разрушением электронных деталей и не только разряду батареи, но и полному выходу из строя электронного блока. Поэтому условия эксплуатации необходимо не только читать во время покупки, как характеристики, но и соблюдать, как условия сохранности аппарата.

Проведение технического обслуживания

Не реже раза в месяц сварщики должны осматривать Хамелеон. Загрязнения убираются мягкой ветошью или тканью х/б. Чистящие средства с агрессивной, маслянистой и абразивной основой для стекла не годятся

Важно помнить, что фильтры хрупкие, не выносят ударной нагрузки. Чтобы добраться до датчиков света, проводят демонтаж кожуха

Это делается при отключении блока питания, достаточно вынуть батарейки.

Пошаговая инструкция замены защитного экрана:

1. Защелки картриджа смещают к центру фильтра, открывают.
2. Поврежденное стекло вынимают вместе с резиновой прокладкой, ее переставляют на новый светофильтр маски Хамелеон.
3. Собранный картридж устанавливают в рабочее положение. Он должен плотно фиксироваться.

При замене фильтра снимают ручку регулятора, потенциометр. Затем проводят сборку элементов в обратном порядке. Обязательно проверяют рычаг чувствительности, регулировка времени задержки должна работать идеально, чтобы не словить «зайчики».

Заболевания и продолжительность жизни

Сколько живут домашние хамелеоны? В домашних условиях пресмыкающееся требует особых условий содержания, если соблюдать их все, он может прожить более четырех лет и произвести потомство

Если разводить животных, важно не поселять в один террариум более двух самцов, так как у них могут возникнуть конфликты и драки в борьбе за самку

Ящерицы имеют слабое здоровье, и заболевания среди них очень распространены. У них часто бывают проблемы с пищеварительной системой, мышечным аппаратом глаз, ожогами, а недостаток минералов и витаминов приводит к сбою работы организма животного.

Но, несмотря на это, болезни у хамелеонов протекают быстро и в большинстве случаев, требуется обязательно обращаться к ветеринару. Если вовремя не оказать квалифицированную помощь – питомец может быстро погибнуть, даже если болезнь не была серьезной. Если питание будет обильным или наоборот, ящерица может заболеть интоксикацией пищевода. Основными признаками является потеря аппетита и нерегулярный стул.

Критерии выбора сварочной маски

1. Одним из важнейших моментов, от которого зависит надежность защиты органов зрения, является затемнение стекла . Этот показатель измеряется в DIN и колеблется в пределах 3-15. Чем выше величина, тем темнее становится светофильтр. Оптимальный выбор делается в соответствии с типом сварки, т. к. яркость дуги серьезно отличается.
2. Полезной опцией может стать режим шлифовки . Он позволяет вручную отключить светофильтр и просто защищать лицо от абразива при резании металла или зачистке сварочного шва.
3. Эффективность защиты глаз от яркой дуги зависит и от скорости срабатывания светофильтра . Оптимальной величиной специалисты считают время 0,1 мс. Не стоит гнаться за рекордными показателями, т. к. некоторые китайские производители просто занижают скорость. Поэтому после работы сварщик начинает плакать, даже используя маску.
4. Профессиональным сварщикам часто приходится работать в плохо проветриваемых помещениях. Чтобы не дышать ядовитыми газами, подводится воздух под маску. В этом случае должна иметься такая функция у выбранной модели.
5. Не последнюю роль играют в процессе сварки вес щитка и удобство наголовного крепления. Хоть самые легкие модели выглядят предпочтительнее в плане комфорта, но полимерный корпус не обладает высокой прочностью.

В наш обзор попали лучшие сварочные маски. При отборе претендентов учитывались следующие критерии:

Как обнаружить неправильные настройки?

Оборудование будет работать плохо, если температура воздуха вокруг слишком низкая. Для нормальной эксплуатации необходимо, чтобы соблюдался температурный режим в +15/+55°С. Если выполнена неправильная настройка оборудования, могут наблюдаться такие негативные явления:

• медленный отклик;
• затемнение смотрового окна не работает;
• наблюдается мерцание во время работы.

Необходимо выполнить регулировку оборудования, выбрав правильный режим. Для этого имеется специальный регулятор на корпусе маски. Перед началом работы следует режим проверить, чтобы работа была безопасной. Неправильные настройки могут привести и к тому, что осветление окна не произойдет. Надо выполнить точную регулировку для задержки осветления

Для безопасной и удобной работы важно, чтобы маска плотно располагалась на голове. Если этого не происходит, то следует наголовник поправить, выполнить его подгонку

Безопасность сварщика во многом зависит именно от удобства использования маски.

Сварочная маска типа хамелеон представляет собой оборудование для защиты лица и глаз сварщика во время работы. От обычной маски устройство отличается наличием сенсора и регулирующегося смотрового окна. В отличие от обычной маски, здесь нет необходимости менять стекла, так как регулировка осуществляется при помощи специального устройства и сенсора, который находится на лицевой стороне конструкции.

Возможные неисправности

Не зависимо от производителя и качества агрегата, любая маска может сломаться. Причины выхода из строя могут быть следующие:

1. Нарушение температурного режима работы.
2. Механические повреждения.
3. Использование некачественных комплектующих.
4. Окончание естественного срока эксплуатации.

При нарушении правил эксплуатации, в первую очередь, приводят к неисправностям автоматического светофильтра для сварочной маски. Перед тем как направиться к официальным представителям, постарайтесь определить причину неисправности. Некоторые поломки достаточно просто устранить самостоятельно, без привлечения квалифицированных специалистов. Запасные части для выполнения ремонта можно приобрести в точках продажи сварочного оборудования.

Простота конструкции маски гарантирует отсутствие проблем в обслуживании. Технологически сложное устройство ремонтировать труднее.

Маска может работать как от солнечной батареи, так и от батареек. Неисправность аккумуляторов – основная причина проблем с хамелеоном. В этом случае солнечные элементы могут быть просто разряжены. Для локализации причины достаточно оставить устройство под естественным светом, после чего проверить функциональность. Съемные аккумуляторы требуется заменить. Замена блока питания в сборе обойдется гораздо дороже.

Проблемы со стеклом видны невооруженным глазом – об этом скажут наружные дефекты структуры. В этом случае светофильтр не будет срабатывать должным образом. При замене ЖК стекла необходимо соблюдать параметры элемента. Это самая дорогая часть узла.

Наибольшие проблемы ждут пользователя в случае проблем с платой управления. В этом случае самостоятельный ремонт, без привлечения сервисных специалистов, невозможен.

Описание

Обзор сварочных масок хамелеон поможет определиться с правильным выбором данной продукции.

Маски Ресанта. Главной особенностью данных изделий является то, что светофильтры, которые находятся на поверхности, могут откидываться. Это помогает лучше читать технические документы, не снимая маски, а также давать отдохнуть глазам от фильтра. Это же помогает оценить качество шва свежим глазом. В маску удобно сделанный наголовник, который не позволяет изделию съезжать во время работы. Маска может стать герметизированной, что очень удобно при условии работы в загазованных помещения. В ней также имеются встроенные дополнительные фильтры и устройства для подачи воздуха. Здесь применяются автоматические светофильтры, которые срабатывают через одну стотысячную долю секунды. Также они защищают от бликов. Питание осуществляется от литиевых батарей. Вес маски составляет 0,6 кг. Выполняется она из прочного материала.

Сварочная маска Ресанта

Лучшие сварочные маски хамелеон Корунд.  В данном случае интенсивность работы светофильтра определяется степенью разогрева и типом используемой сварки, насколько сильно разогрета сварочная дуга. Также здесь задействован и постоянный светофильтр, который борется с проникающими вредными лучами и защищает глаза сварщика. Возможность регулировки задержки осветления и затмения не оставляет шанса ярким вспышкам попасть в глаза. Маска пригодна для использования в широком температурном спектре. Ее конструкция достаточно проста, что обеспечивает популярность среди профессионалов и новичков. Питание провидится от литиевых или солнечных батарей. Стоит отметить повышенный размер окна, который больше, чем у конкурентов, практически в два раза. Корпус изготавливается из жаропрочного пластика. Вес составляет 0,49 кг. Для улучшенного крепления здесь предусмотрена специальная подушечка.

Сварочные маски хамелеон Корунд

Балдер. Это профессиональное изделие, которое отлично подходит для тех, кому предстоит много работы. Размер окна здесь выше, чем у стандартных масок. Это позволяет увеличить степень обзора. Световые фильтры спроектированы так, что они имеют запас на 2-3 см по ширине. Это обеспечивает лучшую защиту от попадания бликов. Степень затемнения регулируется в широком диапазоне. В зависимости от вида выполняемых работ ее можно подобрать от 4 до 13 DIN. Затмение можно выставлять вручную или пользоваться автоматической функцией. Стоит также отметить эргономические показатели изделия, так как множество креплений помогает подогнать все под индивидуальные размеры головы. Корпус выполнен из защитного пластика. Имеющего низкую теплопроводность. Вес конструкции составляет 0,36 кг. Питание идет исключительно от солнечных батарей.

Сварочная маска хамелеон Балдер

Хамелеон. Здесь используется автоматический светофильтр, который подстраивается под интенсивность сварочного дуги. Затмение проходит за одну стотысячную долю секунды. Тут используется три слоя жидкокристаллических пластин, которые блокируют световые зоны. Свойства срабатывания зависит от температуры, так что при холоде могут возникнуть проблемы. После окончания процесса осветление также проводится автоматически. Вес изделия составляет 0,45 кг.

Сварочная маска Хамелеон

Особенности выбора маски

Уже стало ясно, какая сварочная маска лучше хамелеон или обычная

Но чтобы сделать правильный выбор, стоит обращать внимание на такие параметры как:

• Надежность производителя, так как именно от него зависит, как соблюдаются условия указанные в технических характеристиках;
• Для какого типа сварки рассчитано изделие, так как далеко не все из них являются универсальными;
• Область обозрения, так как размеры стекол могут отличаться от стандартных, в зависимости от модели;
• Удобство конструкции наголовника;
• Виды и типы возможны регулировок для конкретной модели;

Вывод

Из всего этого следует, что самая лучшая сварочная маска хамелеон подбирается индивидуально для каждого мастера, в зависимости от спектра работ, с которыми ему предстоит столкнуться. Для профессионалов лучше подходят самые качественные универсальные модели, которые классифицируются четырьмя единицами. Несмотря на свою стоимость, вложения в них со временем вполне окупаются, благодаря высокому качеству.

Ремонт маски сварщика Хамелеон

Основным элементом защиты в маске «хамелеон» является автоматический светофильтр. Он замемняется автоматически сразу после появления дуги, позволяя контролировать начало сварки без ослепления глаз. Как правило, светофильтр имеет многослойную структуру. Использование нескольких жидкокристаллических слоев позволяет понизить зависимость затемнения от угла падения света. При зажигании дуги кристаллы выстраиваются в определенном порядке, за счет чего и блокируется часть светового потока.

Для правильной работы светофильтра необходим источник питания. У некоторых моделей это – две батарейки типоразмера ААА, расположенные в специальном отсеке на корпусе фильтра. У других моделей источник питания спрятан внутри корпуса. Как правило, это один-два литиевых элемента напряжением 3 вольта, обладающих очень большим ресурсом. Хотя логично предположить, что в дешевой маске установлена дешевая батарейка.

Я использую сварочную маску «Ресанта», хотя модель не имеет большого значения. Светофильтры всех моделей имеют один принцип работы и отличаются лишь конструкцией, применяемой элементной базой и наличием или отсутствием регулировок. Как и многие, я пользуюсь сваркой не ежедневно, а лишь по мере необходимости. И вот в очередной раз, готовясь что-то там приварить, я с огорчением обнаружил, что сварочная маска «Хамелеон» не работает.

При наведении на источник света светофильтр не затемнялся или срабатывал через раз. Будь то солнце, яркая лампа или зажигалка.

Иногда при легком постукивании по маске светофильтр срабатывал. Это наводило на мысль, что где-то плохой контакт, непропай или нечто подобное. Но в первую очередь подумалось о том, что проблема – в питании светофильтра. Села батарейка.

В таких случаях иногда советуют выставить маску на солнце примерно на два часа, чтобы батарейка подзарядилась от встроенной светодиодной панели.

Возможно, так оно и есть. Но ждать каждый раз два часа что-то не хотелось. К тому же неизвестно, каким будет конечный результат. Может, заработает, а может и нет. Короче, я решил разобраться, в чём там, собственно, дело, и по возможности восстановить работоспособность фильтра.

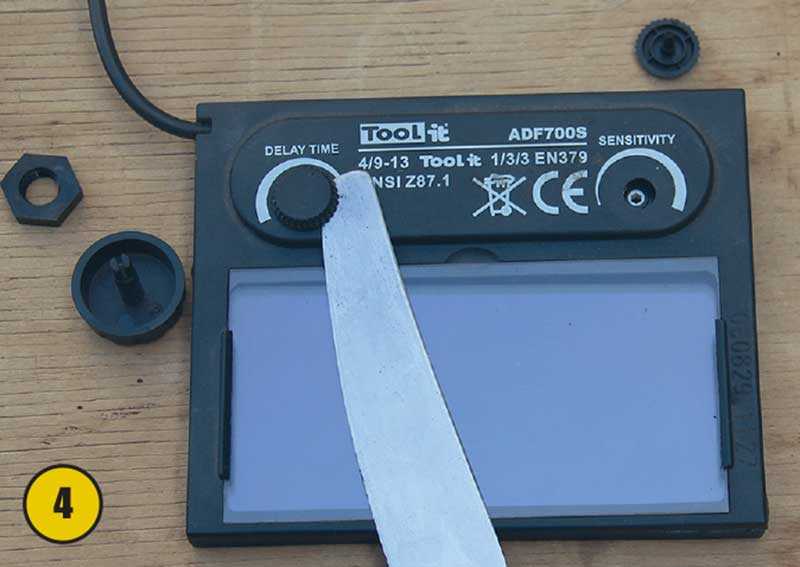

К маске светофильтр крепится с помощью двух винтов. Открутив винты, извлекаем его. По периметру корпуса есть узкая щель

Осторожно раздвигая половинки корпуса, разделяем его на две части

Неважно, каким способом вы это сделаете

Внутри корпуса находится электронная начинка светофильтра и литиевый источник питания. Первым делом надо измерить напряжение на нём. Номинальное напряжение – 3 вольта, но светофильтр исправно работает при понижении напряжения до 2,5 вольт. Впрочем, это лишь предположение, может быть разброс в ту или иную сторону. В моем случае напряжение на выводах батарейки было чуть более двух вольт, при этом уже ничего не работало.

Убедившись, что батарейка «сдохла», приступаем к замене. В моем светофильтре применялся элемент CR2450. Он запаян в плату с двух сторон. Очень аккуратно выпаиваем его и заменяем точно таким же новым.

Если не найдете CR2450, на какое-то время его можно заменить элементом CR2032, он устанавливается на материнские платы компьютера. Батарейку лучше всего использовать с держателем, при этом облегчается её замена и не придется перегревать «таблетку» при пайке. В крайнем случае можно припаять два вывода. Очень быстро и с хорошим флюсом, чтобы выполнить операцию одним легким движением руки.

Для закрепления батарейки в этом случае можно применить двустороннюю клеящуюся ленту.

После замены источника питания фильтр стал работать исправно, постукивание по маске на его работу никак не влияло. Другое дело – срок службы батарейки. Но в тот момент меня это мало интересовало.

Классификация сварочных масок хамелеон

Во время производства на изделии в обязательном порядке наносится маркировка. Классификация основана на основной функции устройства – регулировка затемнения. Сварочная маска с автоматическим светофильтром маркируется четырьмя цифрами от 1-го до 3-х, разделенными дробью. Чем показатель ниже, тем выше уровень качества. Значение каждой цифры:

1. Класс оптики . От этого показателя зависит, насколько хорошо будет видно через стекло. На него влияет выбранный для производства вид стекла, пленки и фильтра.
2. Степень рассеивания света . Значение указывает насколько четким будет изображение. Зависит все от чистоты кристаллов.
3. Однородность затемнения . Параметр, указывающий на отличие темной зоны от светлой.
4. Угловая зависимость . Помогает определить связь светового фильтра с углом попадания вспышек в видимой области.

Маска хамелеон как выбрать

Кроме параметров светофильтра есть еще масса других настроек и особенностей, которые могут повлиять на выбор.

Количество датчиков обнаружения дуги. Их может быть 2, 3 или 4. Они реагируют на появление дуги. Визуально их можно увидеть на лицевой панели маски. Это небольшие круглые или квадратные «окошки» на поверхности фильтра. Для любительского использования достаточно 2-х штук, для профессионалов — чем больше, тем лучше: если какие-то окажутся заблокированными (перекроются каким-нибудь предметом при сварке в сложной позиции), то среагируют остальные.Датчики возникновения электрической дуги видны невооруженным глазом

Скорость срабатывания светофильтра. Разброс параметров тут большой — от десятков до сотен микросекунд. Выбирая маску для домашней сварки, бурите ту, хамелеон которой затемнится не позднее чем через 100 микросекунд. Для профессионалов время меньше: 50 микросекунд. Световые удары мы порой не замечаем, но их результат — уставшие глаза, а профессионалам они нужны весь рабочий день. Так что требования жестче.
Размеры фильтра. Чем больше стекло, тем больший обзор вы получаете. Но размеры светофильтра сильно отражаются на стоимости маски.
Плавная или ступенчатая регулировка степени затемнения. Лучше — плавная. Если затемнятся/просветляться фильтр будет скачками, вы быстро устанете. К тому же он моет начать «моргать» от бликов, что не обрадует.
Исходная степень затемнения и диапазон регулировки. Чем светлее фильтр в исходном состоянии, тем лучше вам будет видно до начала сварки. Также желательно чтобы было два диапазона затемнения: до небольших степеней до 8DIN при работе с аргоном или при ручной дуговой сварке при плохой освещенности. Также меньшее затемнение может понадобиться человеку в возрасте. Для работы с инверторами на повышенных токах и при хорошем освещении необходимо затемнение до 13 DIN. Так что лучше, если есть два режима: 5-8DIN/8-13DIN.
Электропитание. На большинстве масок для сварки с автоматическим затемнением есть два типа питающих элементов: солнечная батарея и литиевые батарейки. Такой комбинированный источник питания является наиболее надежным. Но при этом отсек литиевых батарей должен открываться, чтобы была возможность замены вышедших из строя батарей. В некоторых дешевых масках батарейки интегрированные: вынуть их можно только разрезав пластик (что иногда наши умельцы делают).Одна из моделей маски-хамелеон. Тут вы можете увидеть еще регулятор положения маски на голове и щиток защиты шеи

Вес. Маски могут весить от 0,8 кг до 3 кг. Если придется носить на голове трехкилограммовую гирю часов семь-восемь, к концу смены шея, да и голова будут как деревянные. Для любительской сварки этот параметр не очень критичен, хотя тоже совсем не комфортно работать в тяжелой маске.
Удобство крепления на голове. Есть две системы крепления оголовья и самого щитка, но для данных масок они почти неважны: вам же не нужно каждый раз поднимать/опускать маску. Она может быть опущена на протяжении всей работы

Важно то, сколько есть регулировок и насколько плотно они позволяют подогнать оголовье. Также важно, чтобы все эти ремешки не давили, не терли, чтобы сварщику было комфортно.
Наличие регулировки, позволяющей отодвинуть щиток от лица

Это важно, если вам необходимы для нормального зрения очки. Тогда щиток нужно отнести подальше от лица, чтобы поместились ваши линзы.

Из полезных, но необязательных режимов есть еще возможность переключения маки из режима сварки в режим шлифовки. Этим переключателем вы фактически отключаете питание светофильтра, ваша маска становится обычным щитком.
