Розетки до или после укладки кафеля

Встраиваемые розетки в интерьере кухни ↑

Встраиваемые блоки розеток – это современное и удобное решение для любого помещения. Кухня не является исключением. Такие электрические гнезда представляют собой не что иное, как всем известные удлинители, которые «утоплены» в поверхность того или иного предмета мебели. На кухне в качестве рабочей поверхности служит столешница или днище навесного шкафчика.

Виды встраиваемых розеточных блоков ↑

Встраиваемые конструкции делятся на два основных вида: стационарные и выдвижные.

Стационарные модели устанавливают в выбранной плоскости без возможности изменения положения. От попадания мусора и влаги розетки защищают крышками. Для подключения бытового прибора ее достаточно отодвинуть. Это и есть основным недостатком, так как крышка скрадывает свободное место на столе.

Стационарный встраиваемый розеточный блок

Выдвижные модели лишены этих недостатков. В нерабочем состоянии вам видно лишь крышку блока – его верхнюю часть, которая выглядит крайне лаконично и эстетично, выступая над поверхностью предмета мебели всего на 1-2 мм. Но вам достаточно нажать на саму крышку, углубление на ней или рядом расположенную кнопку, чтобы сработал выдвижной механизм. Он выталкивает блок целиком или частично.

Во втором случае вам необходимо приложить небольшое усилие и вытянуть его до конца. Представшие вашему вниманию розетки будут полностью готовы к работе. Чтобы убрать их, достаточно «утопить» конструкцию в предмет мебели, нажав все на ту же крышку.

Установка выдвижного блока в днище шкафчика

Выдвижные розеточные блоки могут быть вертикальными и горизонтальными. Принципиальных различий между ними нет, но вертикально ориентированные модели имеют свойство быстрее расшатываться при регулярной эксплуатации. Горизонтальные, в свою очередь, могут создавать неудобства при эксплуатации угловых вилок.

Вертикальная выдвижная розетка

Горизонтальный выдвижной блок в столешницу

Встраиваемая розетка на кухне – достоинства и недостатки ↑

Встраиваемые блоки розеток – решение для современной кухни и практичной хозяйки. Их достоинствами по праву можно считать:

Расширение возможностей по электропитанию мелких бытовых приборов.
Отсутствие необходимости постоянно искать свободную розетку и подключать бытовую технику к сети попеременно.
Минимизация количества розеток, установленных на стенах и портящих их внешний вид.
Простота установки. Ее легко выполнить своими руками.

Недостатки выдвижных розеток:

Подходят лишь для временного подключения приборов.
Не могут быть установлены на таком участке столешницы, под которым есть выдвижные ящики или панели.
Их необходимо придерживать рукой при подсоединении и вынимании вилки, чтобы блок не расшатался.
Высокая цена на действительно качественные изделия от известных производителей.

Установка выдвижного розеточного блока своими руками ↑

Для простоты установки выдвижные блоки изготавливают со штепсельной вилкой. Ее наличие существенно облегчает подключение столь оригинального удлинителя к электросети. Вам остается лишь выполнить следующие действия:

В целях безопасности отключить электропитание и надеть резиновые перчатки, не проводящие ток.
Определить место установки блока.
С помощью имеющегося в комплекте шаблона сделать отверстие в столешнице или днище навесного шкафчика.
С помощью крепежных элементов, также идущих в комплекте с розеточным блоком, закрепить его в отверстии.
Подключите изделие к сети.

Установка выдвижного розеточного блока GTV

Как видите, встраиваемые блоки легко установить самостоятельно. Остальные же моменты рекомендуется обсуждать с опытным мастером-электриком, который может не только выполнить все работы, но и дать грамотный совет по оснащению кухни бытовыми электроприборами.

Источники

https://kuhnier.ru/decor/vstraivaemye-vydvizhnye-rozetki-dlya-stoleshnicy.html
https://KitchenGuide.su/dizain/planirovka/vydvizhnye-rozetki.html
https://sovet-ingenera.com/elektrika/rozetk-vykl/vydvizhnye-rozetki-dlya-stoleshnicy.html
https://electricadom.com/vstraivaemye-v-stoleshnicu-rozetki-ehkonomyat-rabochuyu-ploshhad-stola-i-ne-portyat-vneshnijj-vid.html
https://KuhnyaGid.ru/remontiruem/elektrika/vstraivaemye-rozetki-dlya-kuxni.html
https://kitchenremont.ru/tekhnika/vstroennaia-tekhnika/vydvizhnye-rozetki-dlia-kukhni

Инструмент и расходка

Какие инструменты понадобятся для установки подрозетника в бетонную стену?

во-первых, это мощный перфоратор (под хвостовик SDS-plus или max)

бур по бетону диаметром 6мм

защитные очки

строительный уровень

шпатель для работы с раствором

обычная коронка по бетону с хвостовиком SDS-plus — если у вас небольшой объем работ и кирпичные стены. Самый оптимальный и бюджетный вариант.

обычная коронка по бетону с хвостовиком SDS-max. При условии, что у вас очень большой дом, либо стены из качественного бетона и соответствующий перфоратор.

алмазная коронка по бетону для безударного сверления с хвостовиком SDS-plus

Более дорогой вариант, зато есть свои плюсы:

1) время высверливания подрозетника, почти такое же, как и с помощью коронки SDS-max
2) использование легкого перфоратора SDS-plus — меньше устают руки, нет ударов
3) меньше шума и пыли при работе

Запомните, что алмазное сверление исключает какой-либо ударный режим. Разрешен только режим дрель.

В инструкции обычно указывается к алмазным коронкам, что они предназначены для влажного сверления. Однако как показывает практика применения, износ коронки, даже при сухой работе минимален.

Кроме того, при подаче воды, шлак может «вязать» коронку. Коронки для высверливания обычных подрозетников, как правило должны быть диаметром 68мм.

Если вы не хотите забивать установочную коробку в нишу, а иметь место для ее свободной установки и регулировки, то применяйте диаметр 72мм. Для блочного типа только такие и подойдут.

Некоторые применяют диаметр 65мм, после чего даже умудряются плотно вставить в полученное отверстие розетку или выключатель напрямую, расперев изделие лапками о бетонную стенку или даже гипсокартон.

Делать этого нельзя, так как говорилось выше, стены считаются токопроводящим материалом.

Если у вас в доме вдруг начало выбивать УЗО, одной из причин этого может быть как раз отказ от использования подрозетников, и установка розеток напрямую в стену. Поэтому не грешите сразу на кабель, а проверьте сначала розетки.

О необходимости монтажа подрозетников говорит и ПУЭ:

Подготовка к работе

Вырезать отверстие в плитке без пыли и другого мусора практически невозможно, причем эта пыль, а зачастую и мелкая крошка, хаотично летит в разные стороны. Также в процессе часто отламываются фрагменты изделий. Поэтому подбор средств индивидуальной защиты для работника и предохранение интерьера от загрязнения необходимы.

Если планируется сделать одно-два отверстия в уже уложенном на стену кафеле, проще всего использовать проверенный способ – крепление к стене под местом будущего сверления пакета. Он приклеивается к стене скотчем или малярной лентой, разворачивается так, чтобы пыль сыпалась в него.

Если речь идет о больших масштабах, этот метод не годится. Профессионалы используют пылеуловители с отсосом пыли. В бытовых условиях лучше подготовить пылесос или щетку с совком, а также застелить/закрыть уже отделанные поверхности, мебель и технику пленкой.

К средствам индивидуальной защиты относятся:

плотная одежда, мало проницаемая для пыли;
качественная обувь;
перчатки;
защитные очки/маска;
головной убор или повязка (чтобы не вытряхивать потом пыль из волос);
респиратор противопылевой или влажная повязка на рот и нос.

Очень полезны также беруши или глушащие шум наушники, поскольку работа шумная.

Разметка отверстия в плитке под розетку, выключатель или трубу

Также необходимо предварительно разметить места сверления – на стене/полу/потолке, если кафель уже уложен, или на отдельных плитках. Второй вариант предпочтителен. Даже при нарушении целостности плитки ее можно заменить другой, а на уже облицованной поверхности замаскировать брак значительно труднее.

Вариантов разметки много – от простейшего «прикидывания на пальцах» до использования специальных шаблонов-трафаретов форм.

Такое вот приспособление – шаблон для копирования форм 250 мм EDMA DUPLIC FORM 088255 – позволит с легкостью перенести на плитку сколь угодно сложный контур и точно сделать отверстие в плитке под трубу (трубы, выступы стены и прочие элементы).

Большинство домашних мастеров обходятся по старинке, ручной разметкой.

Обратите внимание: разметка отверстия под розетку делается так, чтобы размеры отверстия были меньше, чем внешний контур электрического изделия, то есть накладка должна скрывать края обрезов плитки. На фото выше показана установка розетки на стыке четырех плиток

В реальности так подогнать получается не всегда и приходится вырезать отверстие в середине панели или ближе к одному из ее краев

На фото выше показана установка розетки на стыке четырех плиток. В реальности так подогнать получается не всегда и приходится вырезать отверстие в середине панели или ближе к одному из ее краев.

Тут важно учитывать, что обычно внутренние элементы розеток и выключателей круглые – следовательно, отверстие тоже должно быть круглым, на 5…10% больше базового диаметра электрического изделия

Для более сложных по форме внутренних элементов, например, показанных на фото ниже, стоит делать не круглое отверстие, а сопрягать четыре круглых выреза прямыми участками.

Монтаж розетки в стену монолитного дома

В монолитных новостройках с квартирами так называемой свободной планировки электропроводку монтируют после возведения перегородок – по черновой поверхности бетонных оснований. Если последующее выравнивание стен выполняется оштукатуриванием или укладкой плитки, в штроблении стен под укладку кабелей нет необходимости – проводку скроет штукатурный слой. Но после выполнения выравнивания, чтобы монтажные и распределительные коробки располагались заподлицо, в стене необходимо выполнить посадочные гнёзда. Штробить несущие бетонные стены запрещено, поэтому нужно знать, как установить подрозетники правильно.

Чтобы аккуратно выполнить посадочное гнездо в бетоне, необходимо предварительно прорезать в нём круглый или прямоугольный контур на необходимую глубину, которая складывается из глубины коробки плюс 5-10 мм:

дрелью с корончатым сверлом по камню (⌀ 68 мм);
перфоратором со сверлом с победитовым наконечником;
штроборезом или болгаркой с диском по камню.

Контур отверстия должен быть больше размеров коробки в плане на 1-1,5 см.

При выполнении надрезов в бетоне нельзя повреждать арматуру, поэтому наиболее подходящим инструментом для этой операции является сверло с победитовым наконечником – упёршись в сталь, оно прекратит заглубление, и отверстие можно будет сместить в сторону. Для контроля глубины прохода на сверло наматывают пару витков изоленты, отступив от его рабочего конца нужное расстояние. Выполнив дрелью сверление по намеченному контуру, бетон из него можно удалить зубилом с молотком или перфоратором в режиме долбёжки.

Другие виды инструмента «просигналят» о контакте с арматурой искрами, но с запозданием — надрез на металле будет уже присутствовать.

Посадочное гнездо освобождают от мусора, увлажняют и наносят на внутреннюю поверхность слой раствора гипса консистенции шпаклёвки. В подрозетнике по имеющейся внутри насечке продавливают нужный вход, и заводят в него кабель. Коробку вставляют в гнездо и утапливают заподлицо стене, после чего с помощью шпателя заполняют гипсом оставшиеся по бокам зазоры. Чтобы подрозетник не выдавило наружу, поверх него можно прибить к стене планку.

Через сутки планку снимают, очищают коробку изнутри и устанавливают розетку:

снимают с диэлектрического основания розетки лицевую панель;
зачищают концы проводов и крепят их в контактах основания;
вставляют основание в подрозетник и поочерёдным вращением винтов крепят его по месту распорными лапками;
устанавливают лицевую панель.

Зачем делать такие отверстия

Итак, столкнувшись с ремонтом и необходимостью прикрепить плитку, вы обязательно поймете, что просто наклеить материал на стену недостаточно, нужно предусмотреть ряд углублений для различных крепежей и розеток. Давайте же выясним, зачем могут понадобиться наборы коронок по кафелю:

Первый случай	Крепление полок или вешалок. Иногда конструкция и крепежи этих предметов требуют не простой небольшой дырочки, которую можно высверлить обычной дрелью, а значительного диаметра отверстие.
Второй случай	Облицовка материалом непосредственно в районе трубы. Использование, например, алмазной коронки по кафелю, позволит сделать это место красивым и аккуратным.
Третий случай	Если плитка уже уложена, а нужно провести новую трубу. Как и в предыдущим случае, применение указанного оборудования не только облегчит процесс, но и сделает его более аккуратным.
Четвертый случай	Если нужно в конкретном месте установить выключатель или розетку.

Важно! Стоит понимать, что отверстие можно выполнить и с помощью обычной дрели, просто меняя сверла, постепенно увеличивая их диаметр. Однако риск, того, что плиты потрескаются, значительно возрастает

Пример буровых коронок в наборе

Размеры подрозетников

Диаметр данного элемента обычно не более 70 мм. Этот размер наиболее распространён, поэтому найти в магазинах подрозетник с таким параметром не составит особого труда. К тому же, габариты самих розеток соответствуют заданному параметру.

Глубина монтажной коробки является одним из ключевых значений, на которые следует обращать предельное внимание. Обычно ёмкости для размещения розеток имеют различную ширину

Это зависит от того, сколько проводов будет находится внутри

Обычно ёмкости для размещения розеток имеют различную ширину. Это зависит от того, сколько проводов будет находится внутри.

Монтаж подрозетников (монтажных коробок) для установки розеток

подрозетники для скрытой прповодки

С помощью перфоратора и специальной коронки-насадки по контуру просверлите отверстия, нужной глубины.
Глубина ниши для подрозетника должна быть немного больше подрозетника. После установки порозетника он должен выступать из стены на 6-8-10 мм. В последствии этот выступ закроется плиткой. Чем толще плитка, тем больше должен выступать подрозетник из стены.
Если отсутствует коронка для сверления, то ее можно заменить перфоратором с буром ∅14 мм. По размеченному контуру подрозетника и в центре него нужно просверлить ряд отверстий на нужную глубину.
Далее, с помощью того же перфоратора и насадки-пики и лопатки выдолбить все лишнее.

Статья по теме: 10 Видео о применении систем выравнивания плитки мира

Перфоратор с коронкой для сверления твердых материалов

Кистью очистите получившиеся ниши, смочите водой и алебастром (строительный гипс) «приморозьте» подразетники на место.
«Примораживайте» подразетники, предварительно вырезая специальные перфорированные дырки и вставлять перемычки между соседними подразетниками. Горизонтальность установки проверяйте строительным уровнем.

Встраивание подрозетника в бетон

Лучшим способом для закрепление подрозетников, является встраивание их в лунку, с помощью алебсатра или ротбанда. Небольшой лайфхак, — чтобы раствор не застывал слишком быстро и не нужно было ждать сутки — необходимо алебастр смешать с ротбандом.

В начале, с помощью пылесоса удаляем всю пыль из отверстия, смачиваем (грунтуем) лунку водой. И только после этого, маленьким шпателем наносим раствор, размазывая его по внутренним стенкам лунки. Раствор должен быть достаточно густым, чтобы не вытекать из лунок

Важно понимать, что площадь соприкосновения раствора с подрозетником, должна быть максимальной! Плюс ко всему обмажьте смесью сами подрозетники. Раствор будет обволакивать подрозетник со всех сторон, и хорошо схватываться с основанием стены, только тогда можно сказать, что подрозетник установлен качественно!

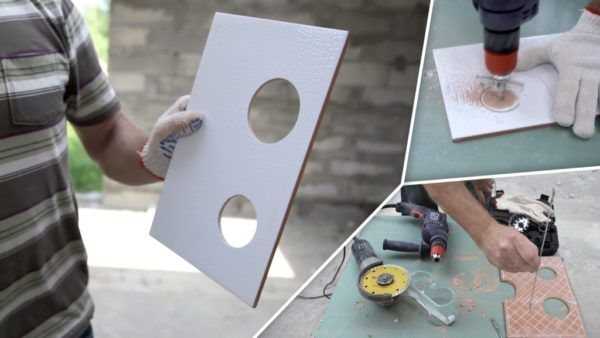

Способы реза отверстий в плитке

Перед тем как сделать отверстие в плитке под розетку, важно уяснить, что метод подбирается в зависимости от наличия специального инструмента и определенных навыков. Принципы работы по каждому виду оборудования довольно просты

Резка коронкой

Сверление плитки коронкой

Принцип работы выглядит так:

Плитку укладывают лицевой стороной вверх на специальный деревянный настил. Кафель зажимают в тиски.
На поверхность облицовки наносят точную разметку (круг). В его центре ставят точку, в которую будет упираться ось насадки.
Приставляют к разметке круг коронки и на низких оборотах приступают к работе.

Высечные ножницы (балеринка)

Резка плитки высечными ножницами

Установку розеток на кафельную плитку можно выполнить и таким способом. Балеринка представляет собой насадку по типу школьного циркуля на электродрель. Работы выполняют таким образом:

Кафель укладывают на подложку «лицом» вниз и зажимают в тиски.
На плитку наносят разметку.
Крепят в патрон электродрели высечные ножницы.
Ставят острие центровочного сверла на намеченную точку, выдвигают режущий элемент на нужное расстояние, фиксируют его и начинают рез. Работать инструментом нужно на низких оборотах.
Края готового отверстия желательно зачистить и подровнять шкуркой шлифовальной или наждаком.

Вольфрамовая струна

Этот метод обработки кафеля относится к ручным. Риск повредить плитку значительно снижается. Вольфрамовую струну вставляют в ручную пилу в качестве режущего инструмента, предварительно продев её в отверстие, которое делают на линии предполагаемой окружности. Затем кафель удерживают на весу, прижимая одной рукой к опере, и делают рез.

Нить во время работы нужно двигать поступательно-вращательно. Время формирования одного гнезда для подрозетника с применением вольфрамовой струны — около 30 минут. Края получившейся окружности способствуют тому, чтобы подрозетник установился без проблем.

Победитовые или алмазные сверла

Резка кафеля при помощи победитового сверла

С их помощью удается мягко преодолеть техническую прочность кафеля. Алгоритм работ выглядит следующим образом:

Победитовое сверло диаметром 6-8 мм крепят к электродрели.
Плитку укладывают на подложку и наносят на неё разметку (круг, равный диаметру подстаканника) перед тем как в кафеле вырезать отверстие под розетку.
При помощи насадки по намеченной линии нужно просверлить отверстия с шагом 0,5-0,8 см.
Все перемычки потом убирают плоскогубцами или специальными кусачками («попугаями»).
Края отверстия зачищают шкуркой.

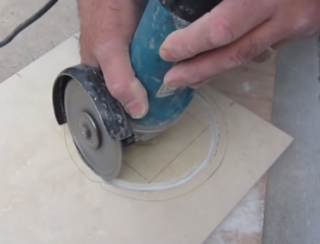

Болгарка

Резка болгаркой

Этим инструментом можно работать, если сделать отверстие в двух смежных плитках — вырезать полуокружности по их краям. Работу выполняют так:

Наносят на обе части кафеля нужную полукруглую разметку.
В шлифмашину крепят алмазный диск.
Плитку укладывают на поверхность-основание так, чтобы она в месте реза находилась на весу.
Одной рукой зажимают кафель, плотно придавливая его к подложке.
Другой рукой делают прямые резы от края облицовочного материала к кромке дуги с шагом 1 см — как бы нарезают полуокружность на продольные полоски.
Излишки керамики убирают кусачками-попугаями.

Те же действия выполняют и со вторым квадратом/прямоугольником облицовки. При таком отверстии под гнездо устанавливать розетку будет просто.

Электролобзик

Этим инструментом работают по принципу ручной пилы с вольфрамовой нитью. Разница заключается лишь в том, что поступательные движения режущего элемента (алмазной проволоки) зависят от электрической составляющей лобзика. Двигают аппаратом по намеченной линии разметки. Это средство для резки кафеля идеально подходит, если в арсенале мастера нет более современного оборудования.

Основные нюансы размещения розеток

Фартук располагается в рабочей зоне. Он защищает поверхность стены от брызг, возникающих во время приготовления пищи. На практике применяется несколько способов расположения розеток на кухонном фартуке, но не каждый из них подойдёт под конкретное помещение.

Здесь необходимо учитывать габаритные размеры комнаты, расстановку мебели и другие нюансы. Располагать точки подключения электроприборов нужно таким образом, чтобы установленная кухонная техника была удобна в использовании.

На начальной стадии работ продумывают схему расположения розеток и вычисляют их количество. Одним из лучших способов размещения точек подключения считается их установка на одной параллельной линии. При использовании маломощных бытовых приборов, которые будут работать одновременно, к одной линии подключается сдвоенная розетка.

Во время проведения ремонтных работ проложите трехжильный медный кабель. Такая проводка дает возможность заземлить евророзетки. При выборе сечения кабеля учитывайте суммарную мощность всех бытовых приборов (если они одновременно подключены к электросети).

Изделия отечественного производства рассчитаны на среднюю нагрузку в пределах 1,5 кВт, более дорогие зарубежные аналоги выдерживают мощность электроприборов 3,5 кВт.

При расчёте количества точек подключения определите места для установки дополнительных элементов, ведь количество кухонной техники может увеличиться со временем.

Установка розеток на кухне на фартуке должна проводиться над столешницей — приготовление пищи происходит именно в этой зоне. К нижней линейке выводов подключаются такие приборы, как варочная панель и холодильник.

Разметка стен для установки подрозетников

Установка подрозетников в гипсокартон начинается с разметки перегородок

В этом поможет предварительно составленная схема монтажа электропроводки, здесь особое внимание следует уделить расстояниям до пола и ближайшей стены. Данные параметры рассчитывают так: высота берётся от пола до центра изделия, расстояние до стен определяется от центральной части группы подрозетников

Если при расчёте учитываются другие ориентиры, об этом должны быть соответствующие отметки в схеме. Например: расстояние до стены рассчитано не от центра, а от края рамки.

Чтобы максимально осветить процедуру разметки, разберём процесс на примере монтажа блока из четырёх подрозетников фирмы Schneider Electric. Отметим, что приведённая схема актуальна и для продукции других производителей.

Для начала отмечаем горизонтальную линию, на необходимой высоте от уровня пола. Для этого используем рулетку и простой карандаш. Затем определяем место посадки подрозетников, при этом нужно учитывать симметричное расположение конструкции относительно всех участков стены.

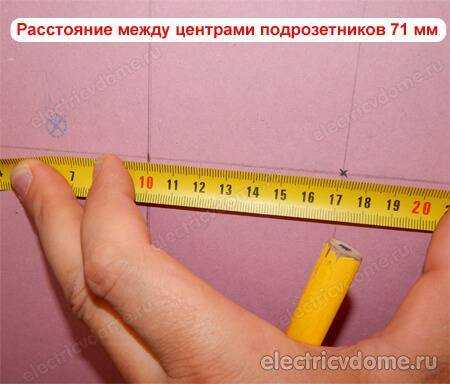

Теперь от центральной части первого подрозетника отступаем 71 миллиметр и отмечаем центр второй коробки, и так далее, через равные промежутки.

Конечно, если Вам необходимо установить один подрозетник то здесь просто необходимо в нужном месте и на нужно высоте обозначить на стене точку где необходимо установить коробку. Данная точка будет являться центром будущей розетки или выключателя.

Обратите внимание на один важный нюанс: расстояние между центрами подрозетников должно быть ровно 71 миллиметр, без исключений и погрешностей. В противном случае, могут возникнуть проблемы с установкой накладной рамки: конструкция может не зайти, или наоборот оставит зазоры

Кроме того, необходимо учитывать местоположение металлических профилей, которые служат опорой для гипсокартонных листов. Иначе при высверливании отверстия, можно повредить профиль, что сделает перегородку менее устойчивой.

После проделанных манипуляций, у нас на стене появились четыре точки, которые определяют центральную часть подрозетников. Теперь можно приступать к высверливанию отверстий.

Как сделать отверстие большого размера

Напоследок хотелось бы более подробно рассмотреть варианты, как сделать значительно больший диаметр углубления. Разберем алгоритм работы по порядку:

Первый шаг	Установление центра конкретной плитки, где вы собираетесь провести дальнейшие манипуляции. После того, как центр определен, стоит прочертить круг необходимого размера.
Второй шаг	Использование специального сверла для керамики. С внутренней стороны материала, по прочерченной ранее окружности узким наконечником делаем дырочки близко друг к другу.
Третий шаг	Извлечение внутренней части окружности.
Четвертый шаг	Это устранение неровных краем, при помощи специальных шлифовальных приборов.

Помните, что делать это нужно очень аккуратно, стараясь не повредить поверхность, и чтобы не треснула плита.

В конце хотелось бы упомянуть про вольфрамовые головки, которые, в отличие от алмазных, стоят гораздо дешевле, имеют центровочное сверло и при работе не требуют охлаждения водой. Однако качество вырезания у алмазного напыления значительно выше.

Как заменить старую электровилку?

Если у Вас обычная советская электрическая вилка, которую нужно поменять и в то же время в доме электропроводка без заземления, методика замены будет немного другой, а именно:

Для начала срежьте вышедшую из строя электровилку и разберите корпус исправного изделия.
Как и в прошлой инструкции, снимите внешнюю оболочку провода, зачистите концы на 15-20 мм и откусите лишнее.
Так как конструкция обычной вилки немного отличается – в частности, способ крепления жил, сделайте кольца из зачищенных концов, как показано на фото ниже:
Подключите 2 проводника к электрической вилке, не обращая внимания на полярность

Обращаем Ваше внимание на то, что если у Вас в шнуре 3 провода, желто-зеленый нужно срезать, т.к. его некуда будет подключать.
После этого зажмите пластину и соберите корпус.

Наглядно увидеть, как самому заменить вилку, Вы можете на видео инструкции:

Вот таким образом можно самому выполнить замену электровилки. Как Вы видите, самый главный нюанс – правильно подключить жилы, если их 3. Для этого необходимо знать стандартную маркировку проводов по цветам, чтобы ничего не перепутать. Надеемся, теперь Вы знаете, как поменять вилку на проводе своими руками!

Для кухни керамическая плита является одним из самых главных бытовых приборов. Розетка для электроплиты и духового шкафа должна отвечать многим требованиям безопасности, т. к. неправильная установка может стать причиной короткого замыкания или даже пожара.

Определение точек выводов и прокладка проводов

При определении точки монтажа и выводов кабеля, вам следует учитывать расстояния, о которых мы упоминали выше. Вам следует придерживаться существующие требования по этим вопросам.

Расстояние от пола должно быть таким, чтобы вам было удобно в будущем пользоваться розеткой. Если новая точка электропитания не предназначена для частого использования, к примеру, при подключении холодильника, телевизора в гостиной или вытяжки на кухне, то ее можно разместить в неприметном месте.

Разметка и подготовка отверстий под коробки

При определении точки вам стоит сделать разметку на стене, где она будет размещаться, а также, как к ней будут подводиться провода. Отверстия можно делать при помощи специальной насадки на дрель. Но если у вас такой насадки нет, то допускается проделывание по окружности ряда отверстий сверлами и дрелью, а затем аккуратное выбивание нужного диаметра отверстия. Образовавшиеся неровности вы сможете впоследствии заделать раствором.

Выбор и установка подрозетников

Мы рекомендуем вам использовать пластиковый подрозетник. Он изготовлен из негорючего материала, который имеет хорошие диэлектрические характеристики. Устанавливается такой подрозетник на винты к стене, а затем дополнительно фиксируется при помощи раствора. Сам подрозетник монтируется заподлицо со стеной в ее финальной чистовой облицовке.

Зачистка и разводка проводников внутри блока

У подрозетника имеются в конструкции заглушки, которые дадут вам возможность вывести питающие провода с нужной стороны. Большое количество кабеля по длине выводить в подрозетник не рекомендуется, достаточно общей длины в 15-20 см.

Подключение и фиксация механизма

Для установки и подключения розетки вам следует надежно закрепить оголенные концы кабеля на клеммах контактов

Проверьте дополнительно надежность фиксации, это важно для правильной эксплуатации самой розетки, а также электробезопасности

После соединения концов кабеля вам следует зафиксировать механизм в подрозетнике. Это можно сделать двумя способами:

на распорные лапки, привычный способ монтажа;
при помощи винтового соединения суппорта механизма к стене или подрозетнику.

Включение электричества и проверка розетки

После закрепления рамки и лицевой панели розетки, вам можно включить электропитание на вводном автомате. Перед использованием новой точки электроснабжения обязательно проверьте индикаторной отверткой или прибором правильность подключения проводов

Особенно важно не ошибиться с подключением заземления. Если вы увидите на заземляющих контактах фазу, то вы совершили ошибку, и вам следует ее срочно исправить

Нюансы установки

Полностью с нуля установить розетку своими руками вполне возможно. Наши рекомендации помогут вам в этом

Важно выбрать качественные материалы. Но что, если вы устанавливаете новую розетку вместо старой, или вам подходит накладной вариант

Вместо старой розетки

Если вы ставите новую розетку вместо старой, то вам необходимо будет проделать следующую последовательность действий:

полностью обесточить подачу электроэнергии в доме на вводном автомате;
раскрутить винты, которые крепят лицевую панель старой розетки;
снять лицевую панель и рамку (если рамка была установлена);
раскрутить винты, фиксирующие механизм розетки, здесь имеется ввиду винтовое соединение к стене или на распорных лапках;
немного вытянуть механизм, а затем освободить зажимы контактной группы и питающего провода;
оголенные концы зачистить при помощи мелкой наждачной бумаги.

Затем можно приступать к монтажу новой розетки.

Накладные розетки

Есть еще один вариант обустройства дополнительной точки электропитания. В этом случае кабель выводится из стены, и подключается к накладной розетке

Здесь важно надежно соединить кабель на контактах с клеммами. При этом сам накладной тип крепится задней стенкой к стене, а не устанавливается в установочную коробку

Получается гибридный вариант электромонтажа с внутренней проводкой и наружной розеткой.

В гипсокартон

Если накладной вариант фиксируется к гипсокартону, то здесь можно его просто прикрутить. Также можно сверлом проделать отверстия и посадить заднюю стенку накладной розетки на винты, вкручиваемые в дюбели.

В кирпич или бетон

Для бетонной или кирпичной стены вам может понадобиться проделать отверстия нужной глубины при помощи перфоратора. Далеко не всегда это можно сделать при помощи обычного сверла и дрели, особенно это касается бетона. После того, как вы сделаете отверстия, накладные розетки фиксируются на стене при помощи винтов, вкручиваемых в дюбели.

Статья подготовлена при поддержке технических специалистов бренда LK Studio, российского производителя розеток и выключателей.
