Как выбрать диаметр подрозетника

Монтаж по стене с кафелем

Следует помнить, что кафель – довольно хрупкий материал

Если выполняется установка коробки на стену, облицованную плиткой, диаметр отверстия под розетку остаётся стандартным — 68-70 мм. Специалисты рекомендуют делать гнездо еще до укладки кафеля. Здесь предварительно наносят разметку на панель и на выбранный блок кафеля. Сначала делают гнездо в стене. Его глубину первично не делают очень большой, поскольку она увеличится за счет уложенной на клей плитки. А это дополнительные 1,5-2 см.

Кафель сверлят на полу, проложив специальный щит из дерева или гипсокартона. Для реза плитки можно использовать перфоратор с алмазной коронкой, ручную пилу или электролобзик с вольфрамовой нитью, балеринку, победитовые сверла. Самый ровный рез получается при работе высечными ножницами или насадкой на перфоратор. Перед выполнением работ керамический блок желательно замочить на час в холодной воде. Это усиливает прочность материала.

Если стена уже облицована кафелем, рез нужно делать только коронкой.

Установка подрозетников, процесс разметки

При разметке трассы попутно размечаются и места установки выключателей и розеток в квартире. Эти места размечаются согласно плану размещения розеток и выключателей (монтажной схеме).

Установка подрозетника заключается в высверливании (выдалбливании) посадочного отверстия, заведении кабеля через технологическое отверстие (лючок) и фиксации подрозетника в стене, чаще всего с помощью строительной смеси (цементный раствор, алебастр).

Способы разметки отверстий на стене не отличаются разнообразием. Самый лучший вариант — с помощью самого подрозетника.

Делаем так:

Вначале отмечаем на стене нижнюю (по вертикали) границу подрозетника от пола. Например, для всех розеток высота установки будет 40 см, для выключателей — 90 см. С учетом ширины корпуса розетки (выключателя) нижнюю границу подрозетника следует отметить чуть выше, примерно на 1см. Горизонтальные расстояния (отступы) от стен отмеряются рулеткой. Когда найден центр отверстия, мы прикладываем к стене подрозетник лицевой стороной и карандашом (маркером) обводим по нему контур. Далее мы высверливаем по этому контуру отверстие в стене на глубину подрозетника.

Если предполагается установить несколько розеток на одной линии (например, четыре), то тогда понадобятся установочные коробки со специальными соединительными муфтами. Такие коробки можно соединять в группы по несколько штук.

Как выбрать одиночный подрозетник?

Сейчас мы расскажем об электрических коробках с простейшей конструкцией и естественно самой низкой ценой всех представленных в продаже.

На рисунках ниже показаны коробы с глубиной 40 мм и 60 мм.

В одном подрозетнике нет никаких дополнительных элементов для соединения с другими, поэтому размещение двух одиночных рядом друг с другом для установки розеток в двойном исполнении требует большой точности.

На нижней части пластиковой банки могут быть четыре элемента, подготовленные — в зависимости от потребностей — для отлома (например, с плоскогубцами) и прохождения проводов. Аккуратнее с этим, потому что пластик может треснуть.

Стандартная коробка имеет два винта, которые могут быть полезны при установке розетки / переключателя. Способ их использования и сборки показан в статье о замене электрической розетки.

Подрозетники: какие бывают и как выбрать

• обеспечение комфортной компоновки и монтажа;
• обеспечение надежного и безопасного размещения силовых элементов розетки.

Классификация, а вместе с ней и порядок выбора подрозетников в каждом конкретном случае зависит от следующих критериев:

• материал стены;
• количество силовых точек в конкретной зоне монтажа;
• размеры подрозетников или их блоков.

Материал стены

Сегодня подрозетники производятся огромным количеством предприятий в разных странах мира. Они имеют свои конструктивные отличия, но при этом содержат некоторые элементы, которые позволяют выделить такие виды подрозетников:

1. Подрозетники для твердых материалов стен. Установка подрозетников в бетонные, железобетонные, кирпичные стены происходит с помощью гипсового раствора, штукатурки или монтажной пены. Это особенность привела к тому, что подрозетник для твердых полнотелых стен не имеет внешних элементов крепежа. По форме они напоминают круглый стакан, в днище или боковых стенках которого имеются перфорированные отверстия для подвода электропроводов. На внутренних стенках имеются отливы для крепления монтажных блоков розеток, выключателей и т.д. Если коробка используется, как распределительный узел, то для лучшей защиты соединений проводов применяется пластмассовая крышка для подрозетников (заглушка). Для замены старых подрозетников на евро в панельных домах не подходят;

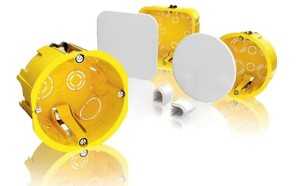

2. Подрозетники для композитных полых стен. В ситуации, когда стеновые панели изготовлены из каркасных элементов, гипсокартонных или пластиковых плит, монтаж на гипсовый раствор не имеет смысла, поскольку не к чему его привязать. Подрозетники такого типа внешне напоминают предыдущие, но имеют дополнительные крепежные металлические или пластиковые пластины, которые прижимают стакан с обратной стороны панели. На практике их еще называют шипами или ушками;
3. Металлические подрозетники для деревянных стен. В отличие от предыдущих видов, изготавливаются из металла штамповкой. Используются для прокладки скрытой проводки в брусчатых стенах, хотя вполне подходят и для замены старых распределительных узлов в стенах из железобетона и кирпича.

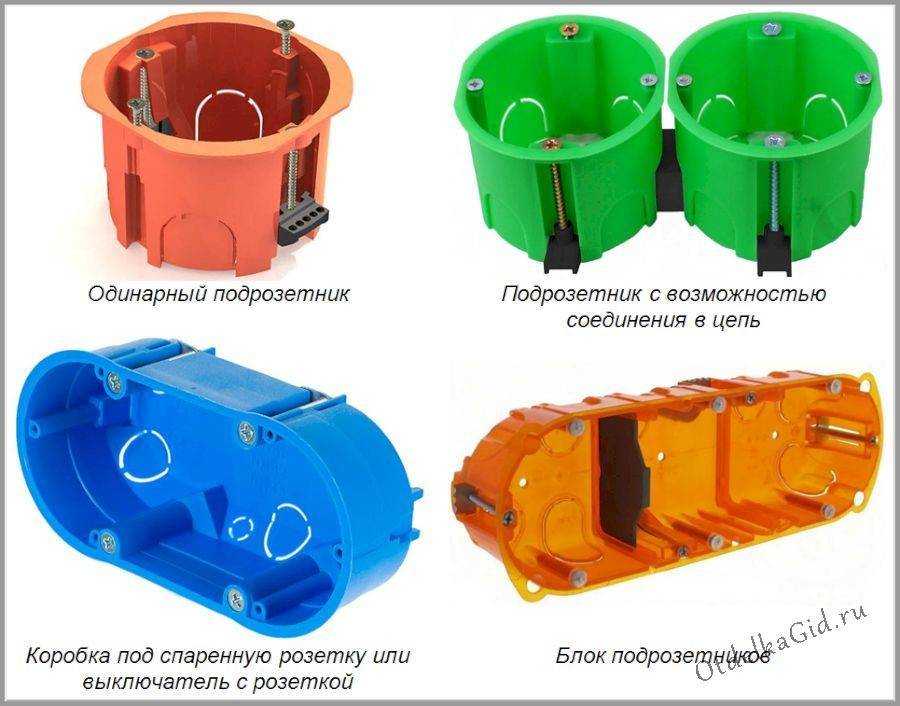

Количество силовых точек

1. Одиночные;
2. Блочные (двойные, тройные и т.д).

Последние бывают цельнолитыми (пластиковый блок на фиксированное количество точек — двойной, тройной и т.д) или наборными (собираются из одиночных подрозетников за счет проставок. В этом случае между точками соблюдается стандартное межосевое расстояние — 71 мм.

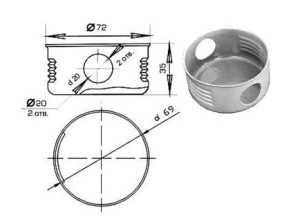

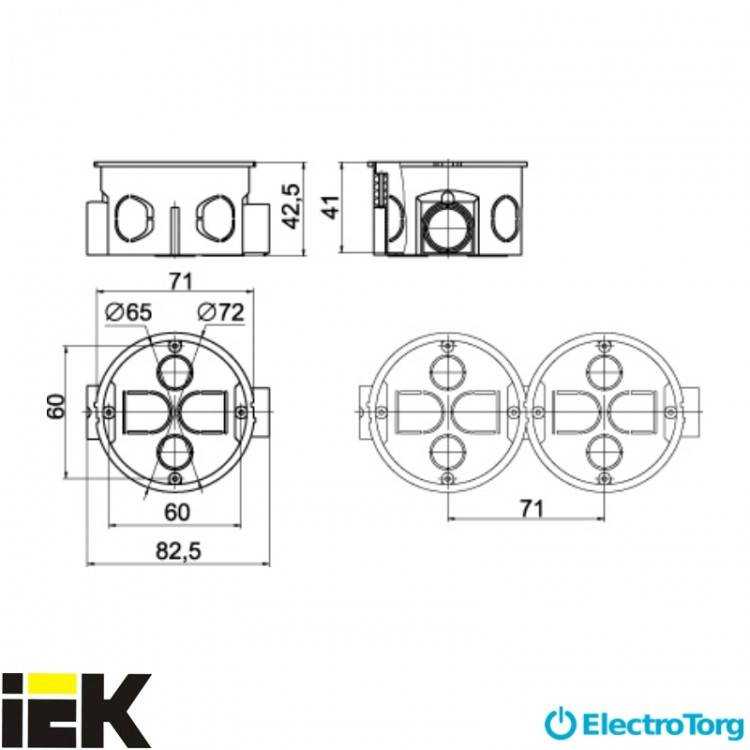

Размеры стаканов

• внешний (габаритный) диаметр;
• габаритный размер по ширине для блочного (двойного, тройного и т.д) подрозетника;
• внутренний диаметр стакана;
• габаритная высота стакана. Влияет на глубину сверления и оптимального запаса для проводов в коробке. Если стандартные стаканы высотой 45 мм не удовлетворяют этим условиям, то разрешается использовать более глубокие подрозетники;
• диаметр отверстий под провода.

На что обратить внимание?

Перед тем как вы выполните монтаж обязательно следует выбрать тип подрозетника, который вы будете использовать. Современный рынок готов предложить вашему вниманию следующие типы стаканов под розетки и выключатели:

Пластиковые конструкции, которые не имеют прижимных лапок. Этот вид необходимо использовать в бетонной или кирпичной стене.

Подрозетник с прижимными лапками. Этот тип конструкции отлично подойдет для гипсокартона или пластиковых панелей.

Металлические конструкции с дном и без дна. Раньше эти конструкции использовали в старых домах. На сегодняшний день эти конструкции можно использовать для того чтобы провести проводку в деревянном доме. В правилах ПУЭ можно найти информацию о том, что выполнять установку розеток и выключателей в дереве можно только с помощью металлических подрозетников.

Если вы уже успели определиться с типом конструкции, которую планируете выбрать, тогда приступайте к подготовительным работам.

Как сделать шаблон для установки подрозетников своими руками

Чтобы упростить процесс установки групповых подрозетников используют специальные шаблоны, которые можно сделать собственноручно. Материалы для их изготовления могут быть разными. Могут подойти пластмассовые пластины, обрезки фанеры, металлические или алюминиевые профиля. Также шаблон может иметь различную по сложности форму, это зависит от желания хозяина.

Приспособление может выглядеть в виде прямоугольного трафарета с отверстиями, соответствующими диаметру подрозетников. Они высверливаются на одном уровне, на определенном расстоянии друг от друга (зависит от промежутков между подрозетниками блочного типа). Длина заготовки зависит от количества стаканов в блоке. По краям высверливаются отверстия для фиксации шаблона к стене.

Также можно сделать шаблон, представляющий собой вышеописанную конструкцию, напополам распиленную вдоль. По внешнему виду она напоминает морские волны.

Инструменты для монтажа и выбор способа установки

Подрозетник устанавливается с помощью следующих инструментов:

• Карандаш с линейкой,
• Дрель и перфоратор,
• Сверло для бетона,
• Зубило с молотком,
• Коронки, чтобы сверлить бетон (диаметр коронки должен соответствовать диаметру подрозетника),
• Болгарка (плюс к ней полотно по бетону),
• Шпатель,
• Строительный или медицинский гипс, алебастр,
• Нож для бумаги,

После подготовки инструментов, нужно выбрать способ как будет устанавливаться подрозетник, вернее как подготовить углубление для подрозетника. Таких способов три:

1. пробить нужное место в кирпичной, бетонной или газобетонной конструкции, и затем закрепить его расвором,
2. обустроить нишу в гипсокартонной стене или фанерной конструкции и закрепить подрозетник специальными лапами,
3. вместо подрозетника использовать монтажную площадку, как основание под выключатель или розетку.

Выбрав способ монтажа можно приступать к разметке стены под будущую розетку.

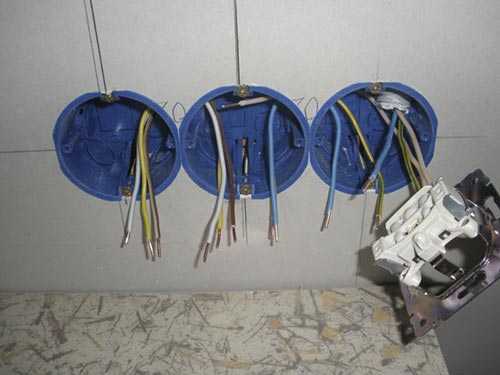

На фото монтаж подрозетников

Подготовительные работы

До начала установочных работ нужно подготовить инструментарий и материалы. Следует определиться с участками, где будут вмонтированы розетки. Необходимо начертить схему, на которой будут предусмотрены места установки розеток, выключателей и линии проводов.

При укладке проводов следует соблюдать некоторые правила:

1. Проводка должна располагаться в 15 – 20 сантиметрах от потолка.
2. Провода должны расходиться только по вертикали или горизонтали. Строительными нормами запрещаются диагональная прокладка проводов, создание зигзагов или скруток между проводами.
3. Дистанция между штробами и газовым трубопроводом не должна быть меньше 35 сантиметров.

Инструменты и материалы

Установка розетки в стену подразумевает наличие следующих инструментов и материалов:

• приспособления для создания штроб (болгарка или штроборез);
• перфоратор для высверливания гнезд;
• коронка для работы с бетоном, победитовое сверло, насадка в виде лопатки;
• нож, кусачки, отвертка;
• шпатель;
• рулетка;
• гипс и алебастр;
• грунтовочный состав глубокого проникновения;
• подрозетник;
• провода;
• карандаш.

Монтаж подрозетников

Владелец может установить розетку в бетонную стену самостоятельно или обратившись в организации, занимающиеся строительством и отделкой жилых помещений. Специалисты помогут проложить электрические кабели, врезать распределительные коробки, розетки и выключатели.

Стоимость работ зависит от места расположения жилого или офисного помещения, например, в Москве обустройство одной розетки в стене из литого бетона обойдется в сумму 600-700 руб. (без прокладки кабеля и отделки стены).

При самостоятельной установке владельцу помещения потребуется подготовить инструмент и выполнить 3 этапа:

• разметить стены в зоне предполагаемого монтажа;
• высверлить посадочные отверстия в необходимом количестве;
• закрепить подрозетники в отверстиях;
• выполнить окончательную отделку поверхности стены;
• смонтировать механизмы и подключить кабели питания;
• установить внешнюю крышку, а затем протестировать работу приборов.

Разметка

Установка подрозетников в бетонную стену начинается с определения места расположения изделий. На поверхности стены проводятся горизонтальные и вертикальные линии, позволяющие найти центр установки коробки.

Если планируется установка модуля или нескольких отдельностоящих коммутационных узлов, то между осями выдерживается расстояние в диапазоне от 70 до 72 мм (зависит от производителя изделий). Для определения габаритов модуля рекомендуется собрать пластиковые коробки в единый блок, а затем проверить корректность разметки.

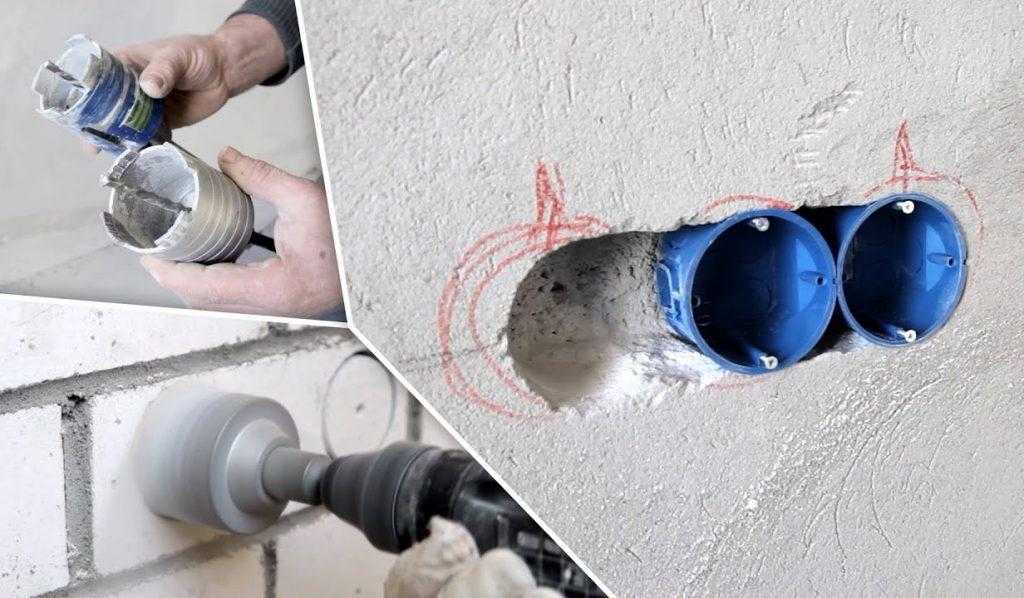

Делаем отверстия

Чтобы установить подрозетник в бетонную стену требуется выполнить отверстие алмазной коронкой, которая устанавливается в патрон перфоратора. Диаметр канала составляет 70-75 мм, глубина отверстия зависит от типа монтажной коробки. С целью снижения затрат на инструмент допускается выполнения отверстия при помощи бура.

Отверстия сверлятся по периметру будущего посадочного гнезда, центральная часть выбивается зубилом. Глубина отверстия должна обеспечивать посадку подрозетника заподлицо с поверхностью стены (с учетом слоя штукатурки).

Установка коробочек

Установка подрозетника в бетон начинается с изготовления лекала, которое позволяет выдержать корректное положение блока монтажных коробок или расположенных рядом элементов. Лекало изготавливается из куска металлического профиля для гипсокартона, длина элемента превышает размеры модуля.

Подрозетники, собранные в блок, прикручиваются к направляющей планке штатными винтами. Затем конструкция размещается в выполненном ранее отверстии для проверки параллельности поверхности торца подрозетников и стены.

Перед тем как закрепить подрозетник в бетонной стене, необходимо обработать отверстия грунтовкой, удаляющей частицы пыли и улучшающей адгезию строительных материалов. Для фиксации деталей используется гипсовый раствор или аналогичные материалы. В каналы шпателем вводится материал, а затем вставляется лекало с собранным модулем. Излишки смеси выдавливаются в зазор между боковыми стенками подрозетника и стенками канала.

Кабель питания просовывается через технологическое отверстие в коробке и укладывается внутри бухтой. После выставления узла по горизонтали производится заделка щелей фиксирующим материалом.

Раствор втирается в зазоры шпателем до удаления воздушных пустот, после окончательного заполнения производится контрольная проверка положения элементов гидравлическим уровнем. Лекало фиксируется распорными клиньями или винтами, которые вкручиваются в дюбели (предварительно установленные в бетонной поверхности).

Разметка стен и подготовка отверстий

Разметка и вырезание отверстий под розетки

Монтажные работы начинаются с разметки места для розетки. Для этого понадобится уровень, рулетка и карандаш. Нужно учесть количество подключаемых потребителей, расположение мебели, общий дизайн помещения. Особых требований нет, есть определенные нормы, которыми можно руководствоваться. Рекомендуется придерживаться следующих расстояний от пола:

• до центра отверстия розетки 30 см;
• до центра выключателя 90 см;
• для стиральной машины один метр;
• для кухонного стола 1м 20 см;
• не ближе, чем 20 см до дверного проема;
• расстояние до газовых коммуникаций не менее 50 см.

Пропитка гипсокартона грунтовкой

Выбранный участок стены пропитывают грунтовкой. После высыхания наносят тонкий слой шпаклевки. Это сделает гипсокартонный лист прочнее, он не будет крошиться при работе. Далее выполняют разметку. Высверливают отверстие на размеченном участке коронкой. Это специальная насадка на дрель с острыми зубцами по кромке. Можно воспользоваться обычным сверлом, а затем вырезать отверстие строительным ножом.

Чтобы не повредить лист, работу проводят осторожно с небольшим нажимом. Рекомендуется предварительно просверлить центральное отверстие небольшого диаметра, иначе коронку может повести в сторону. Края готового окна еще раз обрабатывают, что продлевает срок эксплуатации

Края готового окна еще раз обрабатывают, что продлевает срок эксплуатации.

Как правильно сделать разметку?

Перед тем, как начать установку, нужно карандашом и линейкой наметить то место, где будет располагаться подрозетник (крест из двух линий с прямыми углами). Все замеры делаются от покрытого пола, иначе нужно прибавлять еще около 5 см. профессиональные электрики, делая разметку, придерживаются некоторых стандартов:

• в комнатах розетки устанавливают на тридцати см от пола,
• в кухне розетку устанавливают около 120 см от столешницы,
• выключатели устанавливают на 90 см от пола.

Вам не обязательно точно следовать этим правилам, и разметка может наноситься с вашими требованиями. Также если у вас нет перфоратора или болгарки необязательно сразу бежать в магазин и покупать, ведь такая покупка обойдется довольно дорого. Инструменты можно арендовать.

Замерить место для выключателя можно и с помощью своей руки. Для этого нужно просто подойти к стене, опустить руку и сделать заметку в более удобном положении. Если этот выключатель предназначен для нескольких человек, то расстояние можно высчитать по средней длине руки.

Устанавливайте подрозетник на удобном уровне

Как правильно выбрать

• Полнотелые стены (бетон, кирпич, газо-, пено-блоки). Для таких перекрытий подойдет самый обычный подрозетник под бетон, без каких-либо дополнений.
• Пустотелые стены (гипсокартон, ДСП, фанера и т. п.). Для них потребуются подрозетники со специальными зажимными лапками.

Бывают еще универсальные модели, которые при необходимости можно использовать для любых стен.

Во-вторых, надо просчитать, какое количество розеток потребуется установить в одной точке. Помимо одинарных подрозетников, можно купить двойные, тройные и т. д.

В-третьих, выбрать желаемую форму и размер. Стандартной считается круглая форма, но встречаются также квадратные. Про размеры нужно знать следующее:

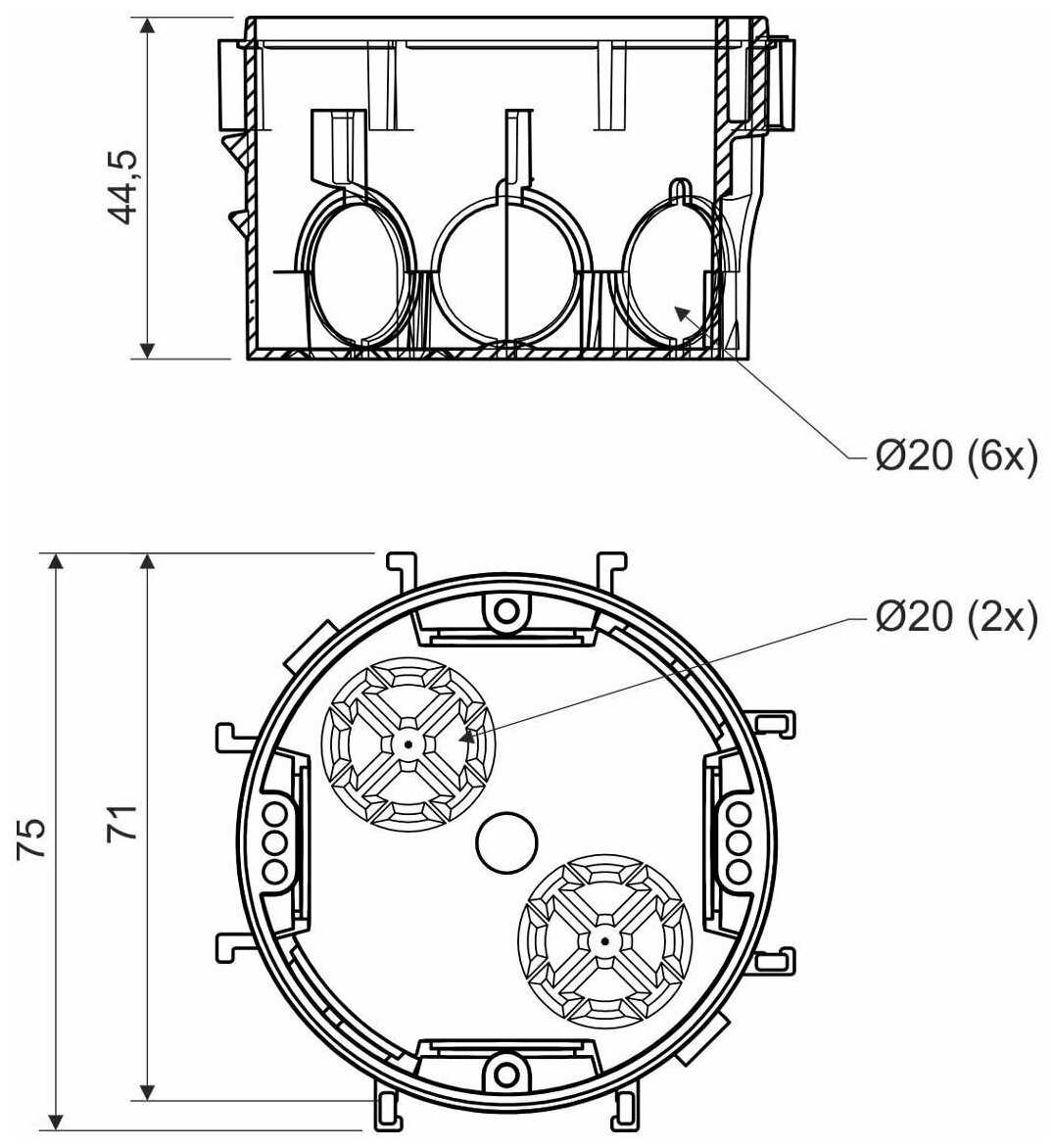

• Диаметр внешней части. Бывают – 60 и 68 мм.
• Установочная глубина. Также два вида – 40 и 45 мм.

Самый ходовые габариты – это 68×45. В них помещается большинство производимых розеток и выключателей.

Частые ошибки

Распространенные ошибки, допускаемые при монтаже подрозетников:

1. Монтаж подрозетников до финишной отделки стен, что затрудняет последующее выравнивание поверхностей. При установке деталей с перекосом придется вынимать смонтированные коробки, а затем заделывать детали заново. Дополнительный слой штукатурки снижает вероятность контакта коронки и арматуры при сверлении.
2. Монтаж механизмов розеток в стены без переходных элементов. Подобный способ установки категорически запрещен, поскольку не обеспечивает изоляции материала стены от кабелей питания.
3. Перекос блока розеток по горизонтали и ошибочное определение расстояния между центрами монтажных коробок. Неправильное позиционирование приводит к образованию щелей между поверхностью стены и декоративной рамкой модуля розеток.
4. Запрещается использовать для фиксации подрозетников монтажную пену, поскольку материал не соответствует требованиям противопожарной безопасности. Существую негорючие пены класса В1, но прочность материала уступает гипсовым или алебастровым смесям.

Подрозетники для скрытой проводки в деревянных домах

Установка подрозетников в деревянных конструкциях считается наиболее трудоемким и затратным мероприятием. И ходя здесь не требуются перфоратор, гипс и другой раствор, специальная инструкция и технология установки требует исключить любой контакт с деревом розеток и проводов. Вопрос как сделать это правильно имеет большое значение.

Обычные конструкции установочных коробок не подходят для работы с деревом. В данном случае необходимы изделия из негорючего пластика или металла, которые не нужно садить на замазку. Чаще всего установку выполняют с применением металлических конструкций, толщина стенок у которых, способна удерживать внутри стакана электрическую дугу от короткого замыкания.

Таким же образом проводка укладывается в железные трубы, а все места стыков нужно соединить и загерметизировать. Для такой магистрали обязательно выполняется заземление, на что в концах труб, заходящих в коробку привариваются дополнительные болты для крепления провода заземления.

Таким образом, отверстие нужного диаметра высверливается электродрелью, а затем подчищается стамеской. После этого перед тем как закрепить подрозетник, в него заводится провод и часть трубки, и далее он прикручивается шурупами враспор к деревянным конструкциям. Остается лишь установить розетку в подрозетник и выполнить подключение к сети.

Подрозетники по бетону

Диаметр подрозетников

Установка розетки в бетонную стену своими руками — пошаговая инструкция

Подрозетники для плинтуса

Двойная розетка в один подрозетник

Подрозетники для гипсокартона

Типы двойных розеток

Основными элементами электророзетки выступают внешний защитный корпус и рабочая часть, включающая основание и контакты.

Они соединены между собой винтовыми клеммами – зажимами, необходимыми для подключения кабеля электрооборудования.

Единственным недостатком двойных розеток является то, что через них проблематично подключать одновременно два высокомощных потребителя электроэнергии

Существует ошибочное мнение, что двойные розетки идентичны собранным или сдвоенным моделям и представляют собой несколько расположенных впритык друг к другу независимых устройств, объединенных между собой шлейфами.

Если выполняется подключение двойной розетки к одному питающему контуру, то электромонтажные работы проводятся по схеме, схожей с подсоединением одноместной. Разница лишь в последовательном подключении двух контактных пар в пределах электроустановочного изделия

Технический прогресс не стоит на месте. Современные модели представляют собой более усовершенствованные конструкции. По величинам номинального напряжения и силы тока они разительно отличаются от розеток, которые повсеместно встречались во времена СССР.

Например, если в моделях старого образца допустимая сила тока не превышала 10А, то для современного электроустановочного оборудования этот показатель составляет 16А.

Каждую часть двухместной розетки можно подключать к отдельному контуру питания, если предварительно удалить соединяющую их на терминале латунную перемычку

На самом деле двойная розетка имеет один зажим и несколько распределительных планок. За счет этого электроток подается на обе розетки одинаково, но его уровень будет делиться в зависимости от мощности запитываемых от сети приборов.

А потому, заменяя вышедшее из строя старое устройство на новое, стоит знать его конструктивные особенности, которые предполагают определенные нюансы при монтаже.

Расстояние между выходными контактами, а также диаметр штырьков вилки у современных моделей больше, чем у традиционных аналогов, и составляет 4,8 мм вместо 4 мм

По модификации двойные розетки классифицируют на такие основные типы:

1. Открытого и закрытого исполнения. В моделях закрытого исполнения отверстия спрятаны за шторками, которые сдвигаются в сторону в момент включения прибора. Устройства этого типа незаменимы для жилищ, где маленькие дети. Шторки срабатывают только при одновременном нажатии. Благодаря этому даже при намеренном просовывании инородного предмета ничего опасного не происходит.
2. Без заземления и с заземляющими контактами. В моделях второго типа на корпус розетки выводятся заземляющие контакты, которые защищают электроприборы и пользователя от пробивающих токов, случайно «выходящих» на пластиковый корпус.
3. Для установки в помещениях с повышенной влажностью и монтажа на улице. Модели первого варианта имеют маркировку IP-44. Они оснащены корпусом, защищающим устройство от проникновения влаги. Устройства для установки на улице имеют маркировку IP-55. Их высокопрочные корпусы защищены от загрязнения пылью и проникновения влаги.

Каждый тип имеет соответственную буквенную маркировку. К примеру: «А» указывает, что это американская двойная розетка, «В» сообщает о наличии заземляющего контакта.

В зависимости от типа исполнения и материала изготовления устройства делятся также на стандартные и полярные, накладные и выполненные на заказ

Среди последних разработок особой популярностью пользуются запрограммированные розетки. Оснащенные таймером устройства включаются и отключаются самостоятельно от питания по истечении установленного временного интервала.

Защитный корпус современных розеток выполняют из термостойкой небьющейся пластмассы. Для повышения декоративных качеств его украшают разнообразными вставками.

Благодаря разнообразию вариантов дизайна можно подобрать устройства, которые будут незаметны в интерьере либо же, напротив, выступать его достойным украшением

Планируя устанавливать двойную розетку самостоятельно, специалисты рекомендуют выбирать простые модели без каких-либо модификаций. Либо же отдавать предпочтение двойным розеткам с пружинным выбрасывателем вилки. Такие модели удобны тем, что оснащены пружинками, которые срабатывают при извлечении вилки из прибора.

Чтобы обезопасить себя, сведя к минимуму риск аварийных ситуаций, стоит выбирать продукцию проверенных производителей: «Schneider electric», «ABB», «Legrand».

Как выглядит трафарет для установки подрозетников

1. Как выглядит трафарет для установки подрозетников
2. Как им пользоваться
3. Из чего можно сделать такой трафарет самостоятельно или где купить в Москве.

Сам блок подрозетников,контур на картон с центрами 71мм.Выставлять по уровню.

Возмите строительный уровень длиной 40 см. Нанесите на него метки с шагом 71 мм. Они будут как центры для сверления коронкой. Это для кирпича. Я для бетона сверлятся не отдельные дыры, а делается общая полость — так удобнее. Но шаблон такой же, размечаете квадраты 71х71 мм под каждый подрозетник, у крайних подрозетников края скругляете.

Самое главное — это при установке подрозетников на алебастр ставить сразу собранный блок с рамкой. Иначе не получится выровнять его в трех плоскостях.

Sergey_G. написал : Иначе не получится выровнять его в трех плоскостях.

Рамку ставят после монтажа розеток.Тем же уровнем и равнять во всех плоскостях.

у меня стены кирпич, есть и гвл технология такая из потолочного профиля кондуктор с отверстиями 8мм, H71 ставишь на пол, приставляешь к стене, перфом/дрелью проходишь на полную центральные отверстия убираешь кондуктор, дальше коронкой

Цитата с этого форума: «добавлю: если крепишь группу подразетников, то крепи их на трафарет и сажай по уровню, на небольшое количество смеси (пофиг какой, на гипсу конечно приятнее, так как сохнет за час, но и недолговечно), затем трафарет снимаеши и докидываешь смеси вровень со стеной. в принципе и один подразетник лучше крепить по трафарету — уровень с плоскостью стены выставляется сам.» Спасибо за ответы.

Я понял так: Из пластика или оргстекла делаю трафарет с разметкой центра и крепежных отверстий для рамок (2 шт. по окружности). Размеры трафарета должны быть больше размера подрозетников т.е. можно сделать высоту 100мм. Верхняя и нижняя горизонтальная часть трафарета должна быть ровной и параллельной оси центров подрозетников для прикладывания к ней уровня. Толщина материала для трафарета должна быть около 5мм, чтобы на него было удобно опирать уровень.

Центральные отверстия использую только для разметки, поэтому диаметр может быть небольшой 3-5мм для карандаша, а лучше фломастера. После разметки центральных отверстий с использованием трафарета и уровня делаю отверстия для подрозетников. Затем к шаблону с помощью маленьких саморезов, которые идут в комплекте с подрозетниками, прикручиваю необходимое кол-во состыкованных подрозетников, обмазываю их гипсом, клеем для ГКЛ или чем есть и вставляю по месту. Прикладывая уровень к трафарету выравниваю горизонталь, а прижатие трафарета с подрозетниками к стене гарантирует правильную глубину.

Инструмент и расходные материалы

Набор инструментов и материалов, необходимых для монтажа подрозетников в бетонные поверхности:

• электрический перфоратор, оснащенный патроном стандарта SDS Plus или SDS Max;
• бур, предназначенный для сверления стен в бетоне (диаметр от 5 до 8 мм, длина от 60 мм);
• защитные очки и маска;
• зубило и молоток (допускается использование специальной стальной лопатки для перфоратора);
• коронка для сверления бетонных поверхностей, оборудованная хвостовиком типа SDS Plus или SDS Max;
• специальная коронка с алмазными режущими кромками (используется для безударного сверления бетонных поверхностей);
• шпатель для нанесения гипсовой смеси;
• емкость для затворения смеси;
• сухой раствор (масса вещества зависит от предполагаемого объема работ);
• миксер для дрели, используемый при затворении раствора.

Устанавливать подрозетники необходимо после прокладки проводки, допускается проведение дополнительного кабеля к месту установки. В стенах из бетона кабели прокладываются в каналах (штробах) прямоугольного сечения, вырезанных в стене. Для изготовления пазов используется специальный инструмент (штроборез), оборудованный окном для удаления образующейся пыли строительным пылесосом.
