Когда ставить подрозетники до или после укладки плитки

Какой инструмент нужен

Если требуется просто сделать отверстие под дюбель с целью навесить картину, вешалку, кондиционер или полку, идеальным инструментом будет дрель и сверло с алмазной или победитовой напайкой необходимого диаметра. Последний вариант значительно дешевле, но результат получается тот же. Труднее, если требуется получить отверстие в плитке под розетку для последующего ее закрепления в выбранном месте. В зависимости от того, какой способ будет выбран, в качестве инструмента можно использовать:

• Дрель или перфоратор;
• Болгарку и алмазный круг;
• «Балеринку»;
• Коронку с алмазным напылением или победитовыми зубьями;
• Коронку с твердосплавными напайками;
• Победитовое сверло;
• Плоскогубцы, кусачки;
• Шлифовальную шкурку, напильник;
• Электролобзик и специальное полотно;
• Ножовку по металлу и алмазное полотно к ней.

Современный инструмент не является дешевым, поэтому если нужно установить одну-две розетки под плитку, можно воспользоваться недорогим вариантом. Если же в планах профессиональная деятельность по ремонту помещений, придется вложить приличную сумму, но со временем потраченные средства окупятся.

Способы реза отверстий в плитке

Перед тем как сделать отверстие в плитке под розетку, важно уяснить, что метод подбирается в зависимости от наличия специального инструмента и определенных навыков. Принципы работы по каждому виду оборудования довольно просты

Резка коронкой

Принцип работы выглядит так:

• Плитку укладывают лицевой стороной вверх на специальный деревянный настил. Кафель зажимают в тиски.
• На поверхность облицовки наносят точную разметку (круг). В его центре ставят точку, в которую будет упираться ось насадки.
• Приставляют к разметке круг коронки и на низких оборотах приступают к работе.

Высечные ножницы (балеринка)

Установку розеток на кафельную плитку можно выполнить и таким способом. Балеринка представляет собой насадку по типу школьного циркуля на электродрель. Работы выполняют таким образом:

• Кафель укладывают на подложку «лицом» вниз и зажимают в тиски.
• На плитку наносят разметку.
• Крепят в патрон электродрели высечные ножницы.
• Ставят острие центровочного сверла на намеченную точку, выдвигают режущий элемент на нужное расстояние, фиксируют его и начинают рез. Работать инструментом нужно на низких оборотах.
• Края готового отверстия желательно зачистить и подровнять шкуркой шлифовальной или наждаком.

Вольфрамовая струна

Этот метод обработки кафеля относится к ручным. Риск повредить плитку значительно снижается. Вольфрамовую струну вставляют в ручную пилу в качестве режущего инструмента, предварительно продев её в отверстие, которое делают на линии предполагаемой окружности. Затем кафель удерживают на весу, прижимая одной рукой к опере, и делают рез.

Нить во время работы нужно двигать поступательно-вращательно. Время формирования одного гнезда для подрозетника с применением вольфрамовой струны — около 30 минут. Края получившейся окружности способствуют тому, чтобы подрозетник установился без проблем.

Победитовые или алмазные сверла

С их помощью удается мягко преодолеть техническую прочность кафеля. Алгоритм работ выглядит следующим образом:

• Победитовое сверло диаметром 6-8 мм крепят к электродрели.
• Плитку укладывают на подложку и наносят на неё разметку (круг, равный диаметру подстаканника) перед тем как в кафеле вырезать отверстие под розетку.
• При помощи насадки по намеченной линии нужно просверлить отверстия с шагом 0,5-0,8 см.
• Все перемычки потом убирают плоскогубцами или специальными кусачками («попугаями»).
• Края отверстия зачищают шкуркой.

Болгарка

Этим инструментом можно работать, если сделать отверстие в двух смежных плитках – вырезать полуокружности по их краям. Работу выполняют так:

• Наносят на обе части кафеля нужную полукруглую разметку.
• В шлифмашину крепят алмазный диск.
• Плитку укладывают на поверхность-основание так, чтобы она в месте реза находилась на весу.
• Одной рукой зажимают кафель, плотно придавливая его к подложке.
• Другой рукой делают прямые резы от края облицовочного материала к кромке дуги с шагом 1 см – как бы нарезают полуокружность на продольные полоски.
• Излишки керамики убирают кусачками-попугаями.

Те же действия выполняют и со вторым квадратом/прямоугольником облицовки. При таком отверстии под гнездо устанавливать розетку будет просто.

Электролобзик

Этим инструментом работают по принципу ручной пилы с вольфрамовой нитью. Разница заключается лишь в том, что поступательные движения режущего элемента (алмазной проволоки) зависят от электрической составляющей лобзика. Двигают аппаратом по намеченной линии разметки. Это средство для резки кафеля идеально подходит, если в арсенале мастера нет более современного оборудования.

Основная и дополнительная защита: как защищает УЗО

УЗО – это дополнительная защитапри прямом и основная – при косвенном прикосновении к предметам под напряжением. Прямое прикосновение – это прикосновение к токоведущим частям, для которых находиться под напряжением – нормально. Например, фазный контакт розетки, или внутренняя схема стиральной машины. При этом даже может не быть никакого повреждения изоляции – просто, вставил гвоздь и коснулся. Косвенное прикосновение говорит о аварийном случае, когда нарушена изоляция. Например, если изоляция перетёрлась на переноске. Или пробита изоляция ТЭНа на незаземленной стиральной машине, в результате на её корпусе появляется фаза.

Если коротко, УЗО лучше всего ставить всегда – и на уличные розетки, и на розетки суперсухих помещений (например, спальня без отопления на 2м этаже частного дома, полностью обшитая деревом), и тем более в особо сырых помещениях с повышенной опасностью.

Защита происходит просто – УЗО выключает питание. Говоря официозом, происходит то, о чём сказано в ПУЭ 1.7.38 – Защитное автоматическое отключение питания. Максимум, что почувствует при этом человек – кратковременный (1-2 периода напряжения) электрический удар.

УЗО защищает от прикосновения к проводам (или другим предметам под напряжением) по любой причине – плохая изоляция, попадание воды, вставленный гвоздь. Если бы у героя фильма “Чего хотят женщины” стояло УЗО, то он бы не получил сверхспособность, а просто голый в потёмках полез в электрощит включать свет…

Возвращаясь к эпизоду с феном. Представим, что Мел Гибсон живёт в правильной квартире, где на ванную установлено  УЗО. Если бы Мел пошёл к электрощитку и попытался его включить, у него бы ничего не получилось – во всех современных УЗО есть механизм свободного расцепления, который не позволит включить УЗО при наличии высокого дифференциального тока. Будь добр, Мел, пойти в обратно в темноте в ванную, вытащить фен из розетки и из воды, и только потом включить УЗО. Такая ситуация – весомый аргумент за то, чтобы розеточные цепи и цепи освещения питать через разные групповые автоматы и УЗО. Такая философия обезопасит не только от появления сомнительных сверхспособностей, но и от других неприятностей и лишних телодвижений.

Способы монтажа

Сантехнический узел в новом исполнении представляет собой отдельное помещение, где создан индивидуальный дизайн. Открыто проложенные трубы даже из полипропилена не станут украшением интерьера. Поэтому часто трубопроводы монтируют в стенах и полу.

Однако не во всех местах требуется уникальный интерьер. В этом случае трубы прокладывают открытым способом. Оба метода наделены своими особенностями.

Открытая прокладка

Когда трубы монтируются открытым способом, появляется доступ к любому элементу водопровода. Не замурованные трубопроводы в туалете и ванне это легкое обслуживание системы. При необходимости всегда появляется возможность провести ремонт, не нарушая целостности отделки помещений.

Полипропиленовые трубы в туалете

Открытая прокладка полипропиленовых труб без труда осуществляется своими руками. Ведь такой монтажный процесс требует немного сил и применения небольшого количества инструмента.

Недостатком открытой прокладки является возможность повреждения полипропиленового трубопровода при выполнении других монтажных работ или даже во время уборки. Однако на пластиковые трубы нужно воздействовать с большим усилием для нарушения их целостности.

Открытая прокладка также портит интерьер туалета и ванной. Кроме того, людям может мешать шум, создаваемый перемещаемой водой.

Для уменьшения негативных эффектов от открыто проложенных труб можно выполнить монтаж короба, например, из гипсокартона. Потом конструкция отделывается тем же материалом, который использовался на стенах и/или полу.

При установке короба нужно предусмотреть технический люк. Он позволит получить доступ к счетчикам воды, фильтрам, манометрам, шаровым кранам и другой арматуре.

Лучше всего, если такие элементы системы будут располагаться максимально компактно в одном месте. Это позволит не создавать несколько технических люков.

В некоторых случаях выполняется монтаж разборного короба. Такая конструкция позволяет получить доступ практически ко всей системе. Благодаря разборному коробу удастся удобно проводить ревизию и профилактические мероприятия, чтобы сеть работала безаварийно и эффективно максимально долго.

Скрытая укладка

Этот способ монтажа полипропиленовых труб подразумевает создание штроб в стенах. Они представляют собой ниши, которые прорезаются болгаркой со специальным режущим элементом по камню. В случае с гипсовыми перегородками и стенами трубопроводы прокладываются внутри конструкций.

Водопровод в ванной комнате из полипропиленовых труб

При осуществлении скрытой укладки труб необходимо помнить о следующих нюансах:

• Нельзя резать специальные ниши для трубопроводов в перекрытиях. В противном случае будет повреждена арматура в пустотных плитах. Поэтому конструкции потеряют прочность. При необходимости прокладки труб в полу нужно выполнять стяжку.
• Смесь из цемента и песка создает дополнительную нагрузку на перекрытия. Это тоже уменьшает их прочность. При большом весе стяжки плиты могут треснуть.
• Не рекомендуется создавать штробы в несущих стенах. Выполнение специальных ниш в каркасе здания может нарушить его целостность. В результате произойдет обрушение стен.
• Не запрещено выполнять штробы в стенах из блоков и кирпича. Конструкции из пустотных панелей всегда обязаны оставаться целыми.

Если человек не уверен в правильности выполнения монтажных работ относительно прокладки водопровода и создания штроб, можно обратиться за помощью к профессионалам. Специализированные компании также помогут при необходимости подготовить проект перепланировки.

Специалисты даже возьмут на себя заботы относительно получения официального разрешения, позволяющего объединить ванную с туалетом или изменить конфигурацию помещений.

Закрытая укладка позволяет спрятать трубы в строительные конструкции здания. Это существенный плюс такого метода. В результате удастся создать приятный и гармоничный вид в ванной комнате и туалете.

Минусы

Недостатком скрытой прокладки трубопроводов является невозможность контролировать состояние системы и проводить ремонтные работы. В последнем случае придется нарушать целостность отделки, а при утечке даже компенсировать убытки соседей на нижнем этаже.

Полипропиленовые трубы соединяются с помощью пайки. Этот способ позволяет создать надежные стыки. Поэтому пластиковые трубопроводы разрешено прокладывать в стенах. Главное, чтобы сварка была выполнена качественно.

Рекомендуется выполнять работы согласно ГОСТ. В нормативных документах сказано, что места соединения труб нельзя замуровывать в стены и пол. Ведь именно на таких участках чаще всего возникают протечки.

Способы вырезания отверстий в плитке

Выбор инструментов для резки отверстий под розетки велик, поэтому существует масса способов вырезания. Выбор варианта сверления зависит от наличия инструмента и личного желания резчика.

Резка с помощью коронки

Если в доме есть дрель, то обязательно в наборе к ней должны идти специальные насадки, включая коронку. В противном случае ее можно купить в любом магазине электроинструментов. Причем выбирать коронку, чтобы просверлить кафельную плитку, следует в соответствии с размером монтируемой розетки. Подходящий диаметр вам подскажет продавец.

Резка с помощью коронки по плитке для розетки считается самым быстрым способом проделывания отверстий. Главное, использовать дрель, а не перфоратор, чтобы исключить сколы и трещины на плитке. Сверлить необходимо на минимальных оборотах, примерно 2-3 минуты на одно отверстие. Резать нужно на толстой деревянной доске для лучшего качества отверстия.

Для работы с кафелем используют 3 вида коронок:

1. Алмазные коронки. Используются обычно профессиональными мастерами. Сверлят быстро и аккуратно, что обуславливает их высокую стоимость.
2. Победитовые коронки. Отличаются невысокой ценой и могут использоваться до 20 раз. Сверлит качественно, аналогично, как и коронка с алмазным напылением.
3. Твердосплавные коронки. Не уступают по качеству резки двум предыдущим видам, но стоят в 3 раза дешевле победитовых коронок.

Резка с помощью «балеринки»

Металлическая планка с регулируемыми резцами и сверлом называется «балеринка». Этот инструмент похож на высечные ножницы и является насадкой на дрель. Обычно балеринки хватает на 20 резок максимум, и она имеет относительно невысокую стоимость. Балеринкой сложнее всего вырезать отверстие в плитке, так как при резке нельзя менять наклон угла. Поэтому нужно дрель установить на специальный штатив.

Процесс резки балериной состоит из 3-х этапов:

• кроме обычной разметки, нужно отметить центр круга;
• направляющее сверло установить в центр окружности, а на диаметр настроить резчики;
• сверлить медленно и аккуратно до 3 минут на минимальных оборотах.

Резка вольфрамовой струной

Чтобы исключить какие либо дефекты плитки при резке, нужно использовать вольфрамовую струну. Этот способ актуален только для дома, так как на одно отверстие уходит от 20 до 30 минут, что для промышленных целей исключено.

Резку вольфрамовой струной выполняют так:

• нанести разметку на обе стороны плитки;
• сделать отверстие дрелью внутри окружности;
• вставить струну в отверстие, сделанное дрелью и пропилить отверстие по разметке.

Вольфрамовую струну можно купить в любом строительном магазине. Ее вставляют в пилу на место режущего полотна. Этот способ аккуратный, но длительный.

Резка тонким победитовым сверлом

Если необходима срочная резка плитки под розетку, но нет специальных инструментов, часто применяют победитовое сверло, которое вставляют в дрель и делают отверстие.

Использование болгарки

Для резки отверстия часто используют болгарку. Этот способ применим в случае, когда кафеля еще нет на стене. Выполняется резка по лицевой части плиточного материала. Изначально, как правило, размечают контур выреза при помощи маркера. Затем начинают сверление болгаркой с алмазным диском по направлению от себя.

Использование электролобзика

Этот способ приемлем в случае, когда плитка еще не уложена. В электрический лобзик вставляют алмазное сверло и высверливают отверстие, делают разметку, вставляют полотно электролобзика и по обозначенному контуру выпиливают дыру. Иногда отверстие под розетку делают ножовкой по металлу.

Прежде чем начинать резку, вспомните правила безопасности и без опыта не делайте таких манипуляций. Если вы не держали в руках дрель, плиткорез или болгарку, лучше вызвать специалиста по отделочным работам, чтобы у вас было аккуратное и красивое отверстие под розетку.

Устанавливаем розетки

Перед установкой розеток в ванной следует определиться, сколько всего их будет. Необходимо обеспечить каждого потребителя источником питания. Возможно монтирование двойных или тройных розеток. Это удобнее, чем устанавливать несколько одиночных. Далее нужно перейти к монтажу, который может осуществляться несколькими путями.

1. Накладной тип установки. Предполагает монтаж влагозащитных розеток наружного типа, имеющих выступающий пластиковый корпус. Часто используется при прокладывании кабелей в пластиковых коробах. Выполняется с помощью саморезов, фиксирующих устройство на перегородку либо бетонную (кирпичную) стену.
2. Скрытый тип установки. Применяется при проведении кабелей в гипсокартоне или штрабе. Если предполагается монтирование в гипсокартоне, следует проделать в нем отверстие по диаметру коробки под розетку. Затем нужно прижать ее к гипсокартону при помощи специальных винтов, после чего осуществить подключение проводов. Далее следует прикрепить розетку к коробке. При установке устройства в стене изначально нужно проделать кольцевую канавку, соответствующую по размеру коробке под розетку. После этого перфоратором или зубилом вырезается отверстие и в нем закрепляется коробка. Дальнейшая установка не отличается от предыдущего варианта.

1. Монтирование внутри защитного кожуха. Согласно требованиям по безопасности, в ванной следует устанавливать розетки классом влагозащиты не ниже IP4. Но при необходимости данное требование можно и обойти. Поможет в этом расположение устройства внутри корпуса электрощитка с классом защиты от воды IP4. Использовать такую конструкцию следует в двух случаях:
   • нет возможности приобрести влагозащитные розетки;
   • есть необходимость установить внутри щитка выключатель встраиваемой подсветки или блок управления теплым полом.
2. Сначала нужно выполнить крепеж щитка к стене посредством дюбель-гвоздей, после чего завести внутрь конец кабеля и подключить к контактной колодке при помощи соответствующих клемм. Закрепить розетку в корпусе щитка помогут монтажные скобы.

Влагозащищенные розетки являются устройствами, без которых сложно обойтись в современной жизни. Они позволяют без проблем пользоваться стиральной машинкой, нагревать воду при помощи бойлера или сушить волосы феном. Такие розетки отличаются большим разнообразием и требуют определенных условий размещения. При соблюдении необходимых мер безопасности пользоваться розетками с влагозащитой будет одно удовольствие.

Правила по электробезопасности

Рассмотрев правила зонирования ванной и подобрав оптимальные места расположения, следует перейти к правилам монтажа, касающимся электробезопасности.

1. Выполнение заземления. Является тем фактором, что отвечает за безопасность и предусмотрено даже в домах старого образца. Заземление нельзя выводить в ванную, металлические трубопроводы, строительную арматуру. Его нужно вывести на входной щиток, где расположены автоматические выключатели для мгновенного обесточивания квартиры, или к распределительной коробке.
2. Автоматы. Такие выключатели стоит устанавливать, когда мощность подключаемого к розеткам оборудования достаточно велика. Данная ситуация возникает при установке в помещении машинки для стирки. Если работать будет одна электробритва, возможно подключение к общей электросети.
3. УЗО. От такой защиты не стоит отказываться. Полезно установить устройство с защитным отключением в санузле на всю проводку. При этом УЗО среагирует на малейшие токи утечки и отключит подачу электроэнергии полностью.

Также следует указать, что в ванных комнатах не нужны никакие клеммники со скрутками и прочими соединителями проводов (даже под кафельной плиткой). Исключение — клеммы для светильников. Коммуникация помещения должна осуществляться за его пределами. При монтировании распределительной проводки следует делать это с другой стороны стены.

Разметка места под дополнительную розетку

Для разметки места под коробку понадобиться декоративная рамка будущего блока из 4-х розеток. Рамку нужно приложить к стене совместив с уже установленными коробками.

Для дальнейшей работы нужно определить центр монтажной коробки, которую нужно установить.

Сверление отверстия под монтажную коробку

Для того чтобы высверлить отверстие под коробку понадобиться дрель с насадкой которая называется «балеринка».

«Балеринка» это приспособление, которое предназначено для высверливания отверстий от 1,5 до 7 см в плитке. Резка производится резцом, который можно передвигать по направляющей планке.

Сверлить нужно на малых оборотах, постоянно охлаждая резец в воде. Просверлить нужно на всю толщину плитки.

Далее плитку нужно аккуратно выбить, используя тонкую скарпель, зубило или толстую отвертку.После плитки продолжаем сверлить стену. Для сверления стены под монтажную коробку «балеринку» нужно поменять на коронку для сверления стен.После высверливания «лишнее» нужно выдолбить, используя молоток и скарпель (небольшой ломик)

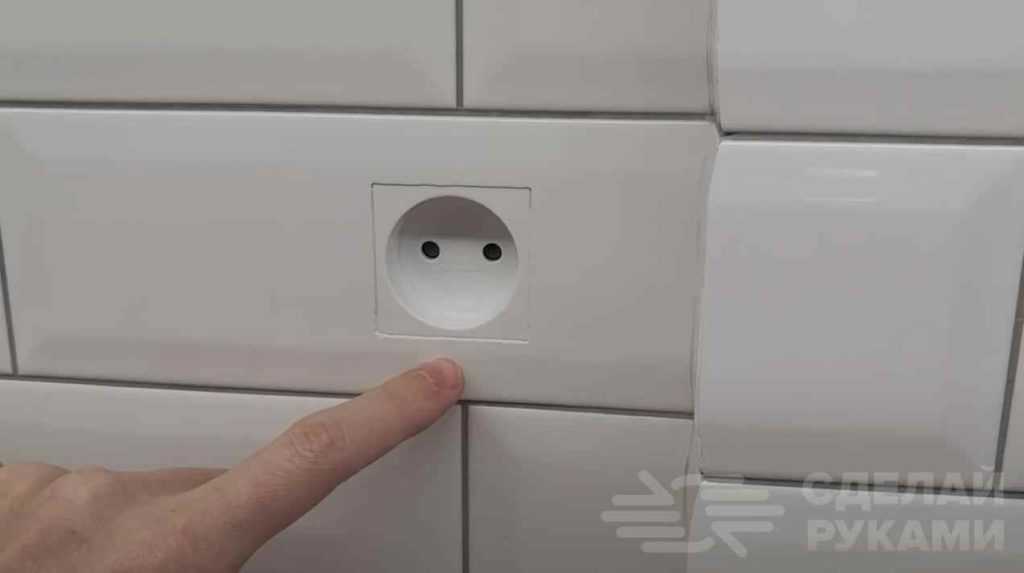

Установка монтажной коробки

Монтажная коробка должна полностью входить в просверленную и подготовленную нишу. Закрепить коробку в нише нужно при помощи разведенного раствора алебастра. Алебастр быстро сохнет и поэтому работы можно продолжить через несколько минут.

Важно! Не забываем от соседней коробки, проложить перемычку из куска кабеля, для подключения розетки к уже проложенной электросети. Место под дополнительную розетку в блоке розеток на плитке готово

Остается установить блок розеток по месту

Место под дополнительную розетку в блоке розеток на плитке готово. Остается установить блок розеток по месту.

Domity.ru

Другие статьи раздела Электрика

• Выбираем силовой электрический кабель для новой электропроводки жилого помещения
• Подключение люминесцентного светильника своими руками
• Подключение простого потолочного светильника — установка потолочного светильника на штанге
• Замена электропроводки квартиры своими руками — подробное описание работ
• Установка встраиваемого светильника
• Как сделать электропроводку в электрокоробе и установить на короб розетку
• Подключение электрического патрона в светильнике — подробное описание работы

Рекомендации экспертов

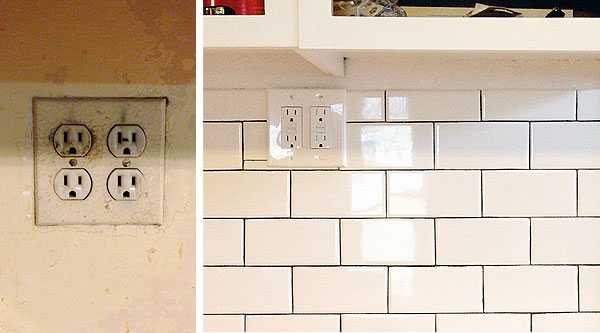

Если фартук на кухне выполнен из керамической плитки или другого материала с однотонной поверхностью, точки подключения бытовых приборов располагают на одной линии на расстоянии 10-30 см от поверхности столешницы.

В данном случае рекомендовано использовать максимально допустимый размер — 30 см. Столешница, загроможденная продуктами, посудой и бытовыми приборами затрудняет доступ к низко расположенным розеткам.

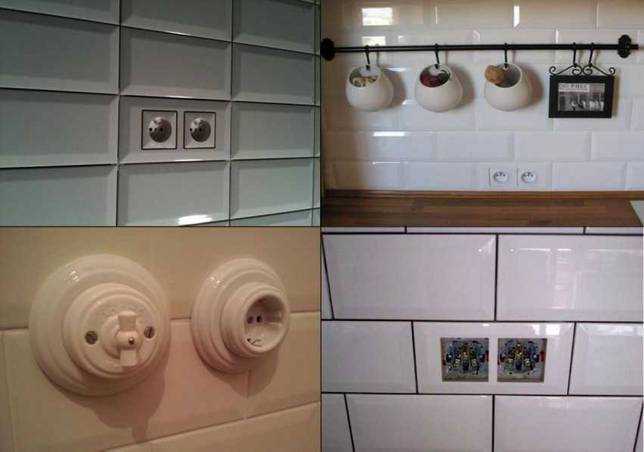

Розетки на кухне условно распределяют на трех уровнях. Первый — самый верхний — используется для подключения светильников и вытяжки, средний ряд предназначен для бойлера, холодильника и электроплиты.

Эта линия размещается ниже столешницы, её не видно за гарнитуром. Следующий ряд точек подключения установлен на фартуке, он используется наиболее часто. Сюда подключают миксер, блендер, микроволновую печь, тостер и другие бытовые приборы.

Особенности работы с кафелем

Для аккуратного выреза отверстия в кафель для розетки следует придерживаться таких правил:

1. Разметка. На область сверления отверстия нужно нанести разметку при помощи маркера – обозначить контур на внешней стороне кафеля.
2. Оклейка. Если речь идет о глянцевом плиточном материале, следует оклеить место резки монтажным скотчем, лейкопластырем. Этот процесс предотвратит соскальзывание сверла при резке. Можно сделать контур гвоздем, процарапав поверхность по разметке.
3. Смачивание. Профессиональные мастера обычно используют специальное оборудование, смачивающее плитку водой при резке. Но можно просто поместить кафель на час в воду, чтобы снизить образование пыли и предотвратить растрескивание. Вырезать плитку нужно на низких оборотах. Алмазный диск используется для сухой резки.

1. Безопасное расстояние. Нужно сверлить с отступом от края, как минимум в 15 мм, во избежание отколов.
2. Удобство. Чтобы было удобно сделать отверстие, нужно вести инструмент по направлению от себя с любого края. Если в процессе сверления сменить направление обработки, то линии среза могут не сойтись. Резку необходимо делать исключительно с лицевой стороны. Если плитка уже на стене, нужно сверлить дырку ручной дрелью.

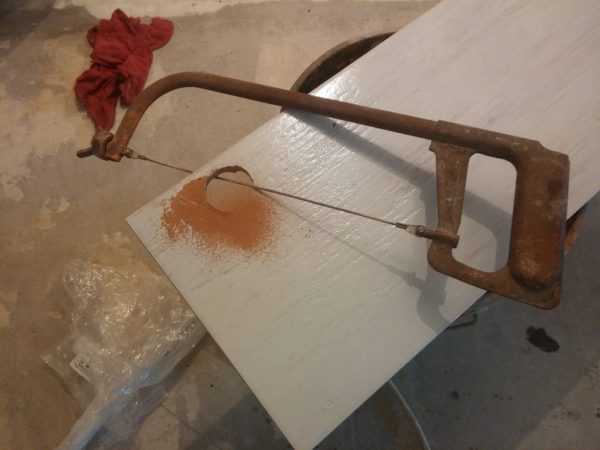

Резка вольфрамовой струной

Чтобы сделать аккуратное отверстие в кафеле без риска раскалывания и порчи материала, лучше пользоваться ручным, а не электрическим инструментом. Для этого в строительном магазине нужно купить струну из вольфрама, которую вставляют в пилу вместо режущего полотна. Процесс резки выполняется в следующем порядке:

• На внешнюю или внутреннюю поверхность плитки наносится разметка будущей розетки.
• Если отверстие располагается внутри плитки, то внутри размеченной окружности победитовым сверлом и дрелью нужно сделать отверстие небольшого диаметра.
• В отверстие, проделанное дрелью в кафеле, вставляют вольфрамовую режущую струну.
• С помощью струны поступательно-возвращательными движениями пропиливают отверстие по разметке.

Обратите внимание! При резке кафеля вольфрамовой струной никогда не возникает трещин, сколов или иных дефектов. Однако, на изготовления каждого отверстия вручную уходит до 30 минут, поэтому этот способ не годится для промышленных масштабов
