Спортивный турник: размеры, чертежи, виды, изготовление и установка

Что это такое?

Николай Долинов предложил свое собственное изобретение — тренажер, компактный, экономичный, но не менее эффективный, чем его дорогие собратья. Как утверждает создатель, делая на нем упражнения всего 7-10 минут в день, можно похудеть за месяц на 4-10 кг. При этом не нужно будет садиться на строгую диету и менять свой образ жизни.

Посмотреть, как выглядит аппарат, можно на видео. Он представляет собой четыре веревки, объединенные попарно, на концах которых сделаны петли. В них можно фиксировать руки и ноги и начинать заниматься. Тренировки проходят в положении лежа, а похудение осуществляется за счет ускорения метаболизма и физической нагрузки.

Основное преимущество этого незамысловатого аппарата состоит в том, что он действует на крупные мышцы, при этом они включаются в работу не по очереди, а все вместе. В результате в первые минуты происходит разогрев, а в оставшиеся 5-7 минут человеческий пульс достигает тех значений, при которых происходит сжигание жиров. Тренажер положительно воздействует на все тело:

• тонизирует мышцы;
• осуществляет силовую подготовку;
• помогает сбросить вес;
• сжигает калории;
• производит массаж для расслабления;
• способствует гибкости суставов.

Конечно, сегодня умельцы усовершенствовали тренажер, и упражнения на нем можно проводить не только лежа, но даже в положении стоя. Однако основное преимущество упражнений на нем не изменилось: аппарат позволяет свести на нет нагрузку на позвоночник и спину, что позволяет тренироваться даже людям с повреждениями в этой области.

Набор упражнений тоже очень простой, хотя его можно разнообразить по своему усмотрению:

• велосипед;
• одновременный подъем ног;
• бег прямыми ногами;
• движения ногами в форме восьмерки.

Если перевернуться на бок, можно делать махи ногами, укрепляя боковые мышцы. Точно так же, если перевернуться на живот, можно тренировать мышцы спины. С тренажером легко экспериментировать и придумывать новые упражнения!

Инструкция по изготовлению

Для создания турника своими руками на улице необходимо выполнить следующий алгоритм действий:

1. Вначале необходимо разрезать цельную трубу 6 м напополам при помощи болгарки.
2. В трубах просверлить отверстия при помощи дрели с коронкой, в которые в дальнейшем будет вставлена перекладина. Далее нужно приварить перекладину к стойкам. Перед тем как переходить к сварке, необходимо выровнять конструкцию, чтобы получился угол 90 градусов.
3. Каждая стойка должна быть обработана антикоррозийной грунтовкой. В нижней части дополнительно наносится битумная мастика.
4. После сборки турника необходимо вырыть 2 ямы глубиной 1 м. В них опускается готовая конструкция. При помощи уровня оценивается вертикальность и ровность.
5. После выравнивания турника яма заливается бетонным раствором. Для его приготовления необходимо смешать материалы в пропорциях: 4 части песка, 2 части щебня, 1 часть цемента и 1 часть воды.
6. Последним действием является окрашивание. Для этого используют специальную краску для металла.

Установка турника на даче своими руками не потребует больших временных затрат. Со всеми работами можно справиться за 1 день. После монтажа необходимо дать бетону набрать крепости. После этого к конструкции можно приваривать другие элементы. Монтаж брусьев и шведской стенки осуществляется по такому же алгоритму.

Многие люди интересуются, как сделать турник во дворе, не выполняя работы по сварке и заливке опор. Если на участке имеется крепкая стена, то на ней можно смонтировать настенный турник. Приобрести его можно практически в любом магазине. Его монтаж обычно осуществляется на крепежные скобы, которые, в свою очередь, крепятся на стене посредством анкеров. Устанавливать такое изделие можно даже в домашних условиях. Размеры настенного турника позволяют беспроблемно перемещать его.

Болгаркой распилить цельную трубу 6 м пополамВ трубах просверлить отверстия, в которые в дальнейшем будет вставлена перекладинаПриварить перекладину к стойкам, после чего обработать их антикоррозийной грунтовкойОпустить готовую конструкцию в предварительно вырытые ямы, выровнять и забетонироватьПокрасить специальной краской для металла

Особенности изготовления турника в квартире

Как показывает практика даже маленькую квартиру, с минимальной площадью, можно оборудовать спортивным снарядом, и при этом он ни при каких обстоятельствах не доставит дискомфорт жильцам.

Главным в этом деле является выбор места для установки турника, которое следует из выбранной разновидности. Вышеперечисленных ряд возможных видов конструкций для дома, можно дополнить ещё одним критерием- это стационарности и нестационарность моделей.

Большой популярностью среди пользователей пользуется съёмный турник, который монтируется в дверной проем. Такие сооружения имеют свои плюсы и минусы. К первому можно отнести:

• компактность тренажеры;
• простоту эксплуатации и монтажа;
• неограниченность в весовой категории;
• склонность к дополнительному оснащению различными спортивными аксессуарами и т.д.

Пожалуй самым главным недостатком таких конструкций является ограниченность в выполнении комплексных упражнений, так как высота турника должна соответствовать самой высоте дверного проема в помещении.

Как правило простые конструкции для установки в дверной проем рассчитаны на вес не более 100 кг и монтируются в несколько шагов.

Шаг 1. Из металлической трубы изготавливается перекладина нужных размеров, относительно ширине проема в двери.

Шаг 2. Подготавливаются косяки, в которые при помощи саморезов следует закрепить перекладину. Отверстия для неё следует делать полукруглые, это позволит снаряду быть съёмным.

Шаг 3. Приступает к обработке спортивного прибора, усовершенствуем его внешний вид, Красимир и т.д.

Следует помнить, что ручки турников, для удобства, обматывают изолентой, это уменьшает скольжение рук и поднимает продуктивность выполняемых силовых упражнений.

Больше временных и силовых затрат требует процесс изготовления настенного турника так, как такие модели отличаются своей конструктивной сложностью. Однако, они обладают весомым преимуществом, позволяют расширить круг выполнения различных силовых, комплексных упражнений.

Настенный турник имеет следующие составные элементы: перекладина, уголки для её крепления, и настенная,металлическая опора. Все эти детали режутся и обрабатываются болгарской, далее соединяются между собой сварочные аппаратом и крепятся на стену саморезами.

Помните о безопасности, не устанавливайте турники на гипсокартонных поверхностях

Что касается детских снарядов данного типа, то специалисты рекомендуют обращать особое внимание на выбранный, покупной материал, главное чтобы он не был токсичен и не приносил вред, занимающемуся ребёнку

Обратите внимание на поверхность перекладины, ее следует зачистить и отполировать до идеальной гладкости, любая неровность может привести к травмирования спортсмена. С этой целью можно использовать как напильник, так и наждачную бумагу. опубликовано econet.ru  . Если у вас возникли вопросы по этой теме, задайте их специалистам и читателям нашего проекта здесь

Если у вас возникли вопросы по этой теме, задайте их специалистам и читателям нашего проекта здесь.

Из чего сделать турник: из бруса или трубы

Прежде, чем приступить к изготовлению турника, важно определиться с материалами его изготовления. Это может быть брус или металл, каждый отдельный вариант имеет свои особенности

В качестве перекладины всегда используется металл. Для этого подойдет стальная труба, диаметром 25 мм (для детей) и 35 мм (для взрослых пользователей). Количество труб зависит от модели турника. Их может быть — 1, 2, 3 и так далее. Трубы должны быть жесткими и хорошо отшлифованными, чтобы занятия на снаряде были безопасными и приятными.

А вот стойки можно сделать либо из металла, либо из дерева. При использовании металла необходимо иметь навыки в работе со сварочным аппаратом. Для этого подойдут две стальные трубы, диаметром 10 см. Из них будет собрана конструкция тренажера. Если металлических стоек в наличии нет, вместо них можно сделать деревянные опоры из бруса, сечением 10-12 см.

При выборе материалов для изготовления уличного турника стоит учитывать, что металлическая конструкция прослужит значительно дольше, чем деревянная. К тому же, дерево понадобится регулярно обрабатывать антисептиками и различными пропитками от вредителей. А металл необходимо покрывать антикоррозийными средствами и регулярно красить.

Пошаговая инструкция по изготовлению и установке взрослого уличного турника

Итак, после того, как конструкция турника продумана, место для его размещения во дворе выбрано, все материалы и инструменты готовы — можно приступать к рабочему процессу. Мы рассмотрим по отдельности, как сделать турник детский и взрослый.

Нюансы изготовления детской конструкции

Детские тренажеры обычно не превышают высоты 1-1,5 м. Они изготавливаются в комплексе с остальными тренажерами: шведской стенкой, качелями, канатами, лестницами. Тогда ребенку будет не скучно заниматься, и тренировка будет восприниматься как игровой процесс. Чтобы детям легче было залазить на верхнюю перекладину, лучше соорудить и небольшую ступеньку.

Установка вертикальных стоек

Что касается турника для взрослых, их высота варьируется от 2,2 м и до 2,6 м. Для установки вертикальных стоек подготавливаются две лунки, глубиной 0,5 – 0,7 м (для металлических опор) и 1-1,2 м для деревянных стоек. Они копаются лопатой или буром. Копаются ямки на расстоянии друг от друга 1.5 м. На их дно насыпается слой песка 15 см и тщательно утрамбовывается.

Из чего изготовить турник

Прежде чем выбирать материал для строительства турника, необходимо выяснить некоторые нюансы. Обычно гимнастические перекладины рассчитаны на нагрузки мгновенного типа весом в 1200–1700 кг/с. Но это относится к профессиональным снарядам. Для турника в квартире, где вы будете делать упражнения медленно без большого маха и вращения «солнышко», хватит нагрузки и в 200–250 кг, а вот уличный должен выдерживать не менее 600–800 кг.

Для устройства перекладины обычно берут стальные трубы (круглый металлопрофиль) диаметром от 26 до 40 мм. Для того чтобы вы смогли более точно узнать необходимый вам диаметр, надо замерить рулеткой ширину ладоней на уровне нижнего основания пальцев, и затем эту цифру умножить на 3,3. Надо отметить, что для взрослых и детей нужно использовать трубы разных размеров, иначе эффективность тренировок существенно упадёт. Также человек из-за этого будет постоянно соскальзывать с перекладины (даже если её поверхность будет шершавой), и может при падении травмироваться.

Уличный турник можно изготовить из стальных труб

Толщина стенок перекладины уличного турника должна быть не менее 3 мм. Приобретать трубу с меньшей толщиной стенок не рекомендуется, даже если она будет выполнена из материала, который жёстче карбона.

Для изготовления турника своими руками подойдут и квадратные трубы. Они могут иметь размеры 50х50х3 или 60х60х2, при этом их углы должны быть закруглёнными.

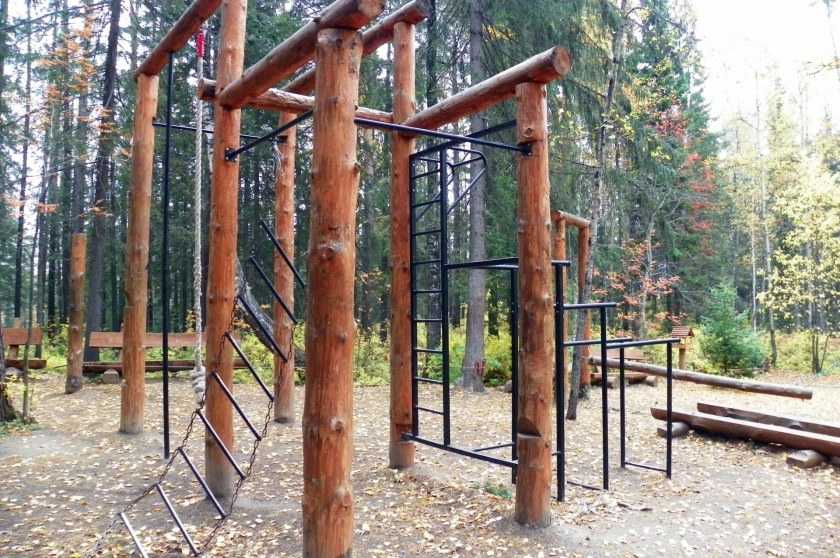

Уличный многоуровневый и многофункциональный турник из дерева должен быть изготовлен из качественного материала

Если опоры делать из дерева, то в этом случае необходимо брать брусья с сечением не менее 10 – 12 см.

В дверном проеме

Такой турник более всего подойдет для ребенка или подростка.

Для взрослого рост станет проблемой. Сложно сосредоточиться на занятиях, когда приходится постоянно поджимать ноги, чтобы выполнить простейшее упражнение.

Проще всего воспользоваться заготовкой стальной трубы и парочки брусков из дерева, а дальше по схеме:

• на концах трубы делаются по два распила крестом глубиной до семи см, а по паре противоположных лепестков с каждого конца срезается;
• в каждом из брусков нужно высверлить отверстия диаметром, как у трубы;
• бруски надевают на трубу;
• лепестки разогнуть, чтобы они к деревянной поверхности примыкали как можно плотнее;
• отметить в проеме место монтажа;
• на стене, брусках и лепестках трубы заготовить отверстия;
• труба фиксируется в проеме по заготовленным отверстиям.

Рекомендация: трубы отлично заменит деревянный черенок.

Преимущества турника в дверном проёме:

• просто монтируется;
• компактен и может быть смонтирован также между стен в коридоре;
• безопасен;
• килограммов 100 выдержит без проблем;
• можно оснастить дополнительным оборудованием, типа качелей, гимнастических колец или боксерской груши.

Недостатки турника в дверном проёме:

• высота установки ограничена проемом;
• ограничения в движении, создаваемые стенами.

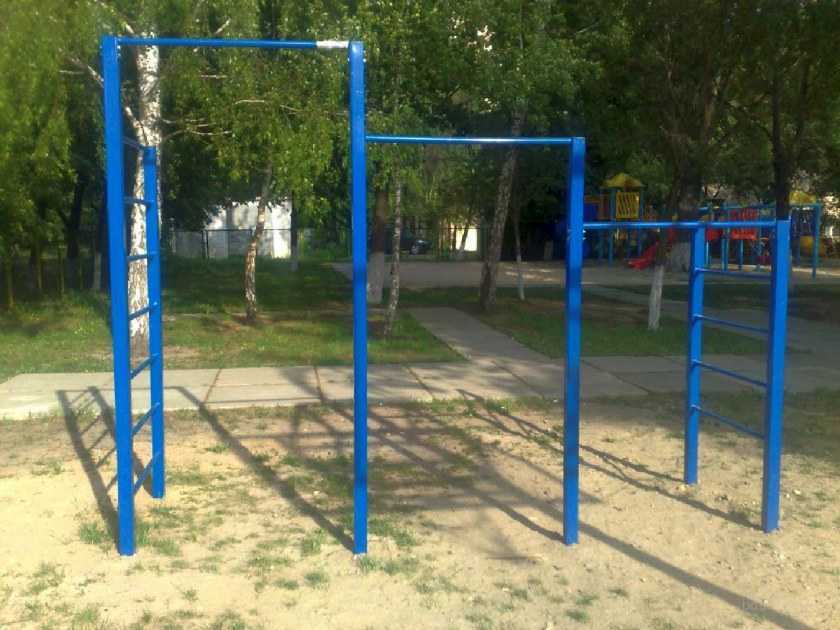

Турник на улице

Уличный турник с возможностью гимнастических упражнений представляет собой достаточно сложную систему, занимающую немало места, см. рис. Там же показано, как определяются его базовые размеры. Заглубление под бетонирование указано минимально допустимое; на самом деле оно должно быть более нормативной глубины промерзания не менее чем на 0,2 м. Цепи необходимы для гашения рывков; тросы при интенсивном использовании не выдержат.

Схема установки уличного гимнастического турника с оттяжками

Чертеж уличного турника брусья-пресс 3 в 1

На даче или в небольшом дворе частного дома можно поставить уличный турник 3 в 1. Его устройство и основные размеры даны на рис. справа. Конструкция позволяет выполнять и кое-какие маховые упражнения, особенно если сделать спинной упор съемным, но на свежем воздухе хочется поразмяться основательнее. Возможно ли соорудить на ограниченной площади настоящий гимнастический турник без оттяжек, цепей, талрепов, сложных соединительных узлов, многих скважин? Да, если учесть приведенные в начале сведения по механике и прочности.

Первое – никакой сварки. Микротрещины в проржавевших швах делают внезапное их разрушение под нагрузкой весьма вероятным, а нагружен турник тогда, когда на нем человек. Болтовые соединения разбалтываются, но скрип, лязг и люфт грифа вовремя дадут знать, что нужно осмотреть и поправить. Второе – никаких углов или сгибов. Гриф должен быть консольным, с небольшим вылетом концов. Нагрузка оттечет от мест стыка стоек с грифом в консоли, и конструкция получится достаточно надежной. Для гашения рывков при интенсивных упражнениях на концы консолей можно наварить грузы по 3-5 кг. Третье – стойки (труба от 80х80х3 или от 100х3 круглая) с подпятниками 300х300 мм толщиной от 6 мм.

Как устроен уличный/дворовый гимнастический турник без оттяжек, ясно из рис. Бетонирование – на менее чем на 120 см. Под головки болтов от М12 подкладываются шайбы от 30х2; такие же под гайки, и под них же – пружинные разрезные шайбы (шайбы Гроувера или просто гроверы). Контрить гайки не надо, при характерных для гимнастических упражнений нагрузках это только лишние детали и работа.

Устройство уличного гимнастического турника без оттяжек

Польза занятий на турнике

Преимущества турника очевидны. Если он будет стоять во дворе, то можно будет совершенно бесплатно в любое время заниматься на нём. Некоторые люди даже зимой не прекращают тренировок, с большим удовольствием делают различные упражнения на свежем воздухе.

Достоинства снаряда очевидны:

1. Турник поможет держать себя в прекрасной физической форме, иметь подтянутые мышцы и твёрдый пресс.
2. Во время обычного «зависания» на турнике позвоночник человека вытягивается и расслабляется, что помогает снять усталость и сильное напряжение после тяжёлого рабочего дня.
3. Дети, которые учатся в школе, очень часто имеют плохую осанку, что приводит к искривлению позвоночника. Упражнения на перекладине помогут исправить это положение и укрепить кости позвоночника, что в будущем положительно повлияет на общее самочувствие ребёнка.
4. Благодаря разнообразным формам и размерам турника дети смогут не только регулярно выполнять физические упражнения, но и весело проводить время, играя друг с другом, пока взрослые будут работать на огороде или в саду.
5. Спорт помогает поддерживать хорошую физическую форму и сохранять здоровье. Именно поэтому турник сегодня стал одним из самых популярных видов спортивного оборудования, который легко устанавливается на улице и при этом не занимает много места.

Схемы и размеры

Схемы турников — вот что важно. Важны диаметры труб, толщина стенок

Это действительно важно, а размеры приблизительны. Они могут меняться в зависимости от роста и размеров человека. Обычно они даны под «средний» рост и средние размеры грудной клетки. Если у вас параметры больше, чем «средние», увеличивайте размеры так чтобы вам было удобно.

Эту модель называют три в одном (3 в 1), так как она позволяет тренировать почти все мышцы

Настенные модели

Одни из самых удобных и функциональных — настенные турники. Они есть более громоздкие и сложные по конструкции, есть совсем  простые. Начнем с тех, что посложнее.

На рисунке турник, на котором можно заниматься в двух положениях. На картинке справа — положение для проработки пресса, слева — для проработки рук, спины и грудных мышц. Указанную конструкцию можно усовершенствовать. На схеме справа есть две перекладины, которые используют для работы с узким хватом. Можно установить дополнительные перекладины для среднего, а крайние использовать для «нормального». Широкий хват обеспечивают торчащие по бокам ручки. Более удобно, если они имеют наклон порядка 30°.

Две схемы настенного турника под разный хват. Разные размеры, похожие конструкции

Переворачивать турник не всегда удобно, поэтому придумана другая конструкция — с рукоятками на передней планке. Она менее массивна, требует меньшего количества труб. Но прокачивать пресс придется на другом тренажере. Этот такой возможности не предоставляет.

Схема и размеры снятые с готового настенного турника

Несмотря на недостатки, вышеприведенная конструкция много раз повторена. Она проста, надежна, занимает немного места, поэтому популярна. Размеры немного корректируют, оставляя диаметры труб и толщину уголков без изменений или увеличивая толщину стенок. Пример — на фото ниже.

Это самодельный вариант, сделанный по фабричной модели

Есть еще более простая конструкция. Это только одна перекладина, на которой можно только подтягиваться. Но эта конструкция — одна из наиболее компактных. Ее можно повесить над дверным проемом и она не будет мешать, не будет привлекать внимания. Сделать турник такой конструкции имеет смысл, если для размещения более серьезного снаряда нет места или есть шведская стенка.

Размеры — под небольшой рост

Наддверные конструкции — одни из самых компактных. Меньше места занимают только те, которые устанавливаются в дверном проеме или между двух близкорасположенных стен (тут вообще нужна только труба, под которую сделаны особые крепления).

Турники для двора

Во дворе обычно ставят более сложные конструкции: нет необходимости экономить место, поэтому делают как можно более комфортную модель. При этом стоит подходить к вопросу взвешенно: чтобы сделать турник надежным, нужны трубы с солидной толщиной стенки, а они недешевы. Поэтому раз уже есть стойки и перекладины, можно сделать шведскую стенку и крепление для качелей — чтобы могли и дети играть, и взрослые тренироваться.

Турник для улицы: чертеж с размерами

Обратите внимание на то, что стойки попарно соединены перемычками. Перемычка закапывается в землю и служит для стабилизации положения при боковых нагрузках

На что еще обратить внимание — на глубину, на которую закопаны столбы. Если земля склонна к пучению (глина и суглинки), закапываться желательно ниже глубины промерзания. По средней полосе России это около 120-130 см. Для того чтобы стояли стойки надежно, к подземной части можно перпендикулярно приварить куски труб. Это усложнит монтаж, но столбы точно не расшатаются.

Турники в дверной проем

Распространенные конструкции турников для дверей показаны на рис. Для самостоятельного изготовления они мало пригодны: на изогнутые штанги-«рога» приходятся, из-за большого отношения плеч рычага, высокие нагрузки, поэтому делать их нужно из спецстали

И, обратите внимание – сборка только на болтах. Сварочные швы под такими нагрузками ненадежны

Турники в дверные проемы промышленного производства

Еще хуже обстоят дела с нагрузками на узел крепления к стене. Там отношение плеч доходит до (10-15):1 и нагрузки возникают колоссальные, а стена в этом месте, как правило, ослаблена. Если же главный в доме атлет, уходя, забудет снять турник, а слабой половине понадобится закрыть дверь, то недолго и до травмы: в процессе установки/снятия железина под 20 кг весом неизбежно оказывается над головой. В общем, домашние турники такого типа скорее маркетинговый ход.

Неудачные способы крепления турника к стенам и потолку

Полезнее и уж точно надежнее будет самодельный турник, устанавливаемый в дверной проем или коридор в распор или на боковых держателях. Тут есть определенные тонкости. Во-первых, съемная перекладина (гриф), вкладываемая в U-образные карманы (слева на рис.) неизбежно даст люфт. Заниматься, когда планка ходит в руках, неудобно и не весьма полезно, но, что хуже – резкие мгновенные нагрузки передаются строительным конструкциям. Которые на них ну никак не рассчитаны. Жесткое крепление к потолку (в центре) немногим лучше; человек-атлет – не люстра. И уж совсем недопустимо мягкое крепление с сосредоточением нагрузок, справа.

Надежные крепления домашних турников в проемах

Любительская конструкция турника в проеме приведена на поз. 1 рис. Подпятники установочных узлов – стальной лист 5 мм. Возможность съема грифа обеспечена удлиненной прорезью в нем с одного конца; сама перекладина короче ширины проема. Продольные прорези в обоймах установочных узлов обеспечивают плотный зажим грифа при стяжке болтами. Условия надежности такой конструкции таковы:

1. От конца удлиненной прорези до края грифа – от 30 мм;
2. Прорези в обоймах должны заходить за задние края отверстий под болты, но не более чем на 3-4 мм;
3. Цельные края установленного грифа должны выступать за внутренний край прорезей в обоймах не менее чем на 30-40 мм.

Недостаток этой конструкции – «патроны», торчащие из стен прим. на 120 мм. Конструкция с зажимом перекладины гайками (поз. 2) позволяет уменьшить вылет узлов крепления до 50-60 мм, но все равно торчит, и резьбовые штыри травмоопаснее обойм из отрезков труб.

Оптимальная по механике и эргономике конструкция турника в проеме – с креплением грифа на бонках, поз. 3. «Саморез» там показан условно, на самом деле это болт от М12 в анкере, заглубленном в бетон не менее чем на 130 мм. Преимущество такого крепления также в том, что для установки/снятия грифа не нужен инструмент: резьба винтовых распоров в одного конца правая, а с другого – левая. Для установки гриф ставят по месту, распоры вывинчивают, пока те не упрутся слегка в бонки, и поворачивают перекладину руками. Только не переусердствуйте: фиксация «мертвая» и при небольшом провороте; если своими «клешнями» приложится здоровый дядя, то, неровен час, снимать турник придется болгаркой. Недостаток системы на бонках – требуются довольно сложные токарные работы.

И детям!

Вообще, турник для взрослых в проеме это, как говорится, паллиатив. Другое дело – начинающие крепыши. Статические нагрузки от них меньше взрослых соответственно весу, а динамические – на порядок, т.к. здесь действует квадрат мгновенной скорости перемещения частей тела. Поэтому детский турник в дверном проеме допустимо прикреплять непосредственно к раме двери, а его несущую конструкцию выполнять из прочного мелкослойного дерева лиственных пород.

Детский турник – шведская стенка в проеме двери

Схема и чертежи детского турника такого типа, совмещенного со шведской стенкой, приведены на рис. Трубы – сталь 20х1,5; деревянные детали – дубовая доска от 20 мм. Достаточная прочность и надежность обеспечены большим количеством точек крепления. Конструкция и соотношения размеров деталей установочных узлов позволяют выполнять и некоторые гимнастические упражнения.

О рукоятках

Крепко сидящие на местах и ухватистые рукоятки самодельных турников получаются из термоусаживаемых трубок (ТУТ) диаметром на 20-30% больше наружного диаметра трубы. Продаются ТУТ в радио- и электротехнических магазинах; усаживаются прогревом бытовым феном на полной мощности. Один слой усаженной ТУТ имеет толщину ок. 1,5 мм; слоев может быть несколько. Рифленые рукояти можно получить с помощью узких колец из тех же ТУТ. В общем, дешево и сердито.

Турник-брусья-пресс в доме

Теперь посмотрим, как надежно повесить турник на стену, т.к. именно она здесь будет слабым звеном. Однозначно не годятся под домашние спортивные снаряды стены слабые: из ПГБ, пеноблоков, шлакоблоков, газобетона, деревянные щитовые или композитные (SIP-панели напр.), из гипсокартона или фанеры на каркасе и т.п. Также весьма нежелательно вешать турник на каменные капитальные (несущие) стены, т.к. это может вызвать появление в них трещин. В некоторых странах по данной причине использование настенных спортивных снарядов в быту вообще запрещено. Т.е., нам остаются только бетонные или кирпичные перегородки и стены из бруса или бревен.

Долговременная несущая способность одногого узла крепления к стене, в т.ч. на изгиб и сдвиг, должна быть не менее величины рывка спиной физически нормально развитого взрослого мужчины; это примерно 130 кгс. Со стороны, так сказать, крепежа, ее обеспечивают болты от М8 в стальных цанговых анкерах. Саморезы в пластиковых дюбелях не годятся однозначно! В прочной стене (без учета толщины отделки) анкер должен сидеть (т.е. быть заложен в стену) не менее чем на:

• 120 мм – в бетонной стене.
• 150 мм – в кирпичной.
• 180 мм – в брусовой цельной из прочного дерева (дуб и т.п.).
• 220 мм – в стене из хвойной древесины или переклеенного бруса.

Болт М8 может выступать из анкера наружу не более чем на 20 мм. Если толщина отделки плюс кронштейна превышает эту величину, нужно брать крепеж соответственно большего типоразмера – М10, М12, М16 и т.д.

Осталось провести расчет количества точек крепления. Их общая несущая способность должна быть не ниже эксплуатационной нагрузки на турник, умноженной на 2,5. Напр., турник рассчитан на 200 кг. Крепления все вместе должны держать от 200х2,5 = 500 кгс. Делим на несущую способность одного (130 кгс), получаем 500/130 = 3,846; округляем до ближайшего большего – нам нужно не менее 4-х точек крепления. Расстояние между ними в кирпичной или бетонной стене – от 0,7 заложения анкера в стену.

Высота подвеса

Казённая сажень

Последний момент перед началом работ по изготовлению турника – нужно найти монтажные (установочные) его размеры в помещении. Выше условной фигуркой указано, как найти базовый конструктивный размер турника 3 в 1; ниже посмотрим, как на основе других видов саженей определяются базовые размеры уличного турника. А еще одна сажень – казённая – поможет найти подходящее место для домашнего турника на стене.

Что такое казённая сажень, ясно из рис. справа; поднятая вверх рука должна быть полностью вытянута. Именно индивидуальная казённая сажень самого рослого в семье и является оптимальной высотой расположения перекладины. Проверяют ее промером высоты головы от плеч до макушки в прибавкой 5-7 см: расстояние перекладины от потолка должно быть не меньше этой величины. Вдруг высота комнаты не позволяет, надо опустить турник: уж лучше подтягиваться, поджимая ноги, чем рихтовать темечком потолок.

Турники уличные

Если вы обладатель дачного участка или собственного дома, то турник для дома своими руками – самый подходящий вариант для повышения собственной активности и выносливости. Для улицы чаще всего выбирают более сложные варианты, чем для дома.

Самый простой конструктив предполагает наличие двух стоек и перекладины. В дополнение может быть наклонная скамья или дополнительные элементы. Самый удобный и практичный вариант – комплекс, включающий в себя шведскую стенку.

Один из простых – прикрепить настенный турник на наружную стену дома или дачи и использовать в теплое время года для уличных тренировок. Турник 3 в 1 своими руками очень часто явление в уличных вариациях.
