Ручной рубанок: виды, критерии выбора лучшей модели и самодельные инструменты

Принципы настройки

Как же проводится настройка ручного струга перед началом строгания? Это зависит от того, какую работу предстоит выполнять. Технология настройки рубанков и шерхебелей требует внимания. Если не сделать всё соответственно требованиям, результат будет неудовлетворительным. Стружка должна сниматься ровно, оставляя гладкую поверхность древесины.

Рубанок надо перевернуть и уложить вверх подошвой. Осмотреть положение резца: он должен быть установлен ровно, без перекоса. Режущая кромка располагается выше подошвы на 0,3-0,5 мм (это касается обычного рубанка и фуганка), или на 3 мм — для шерхебеля. Высота расположения измеряется специальным приспособлением, либо линейкой. Чтобы правильно выставить ножи и закрепить, струг потребуется разобрать. Правила настройки рубанков и шерхебелей просты.

Разборка струга с деревянной колодкой и клиновидным ножом проделывается в такой последовательности:

берут за колодку одной рукой, в другую руку — молоток;
молотком слегка ударяют по колодке со стороны задней стенки, чтобы выпал клин;
после этого вставляют нож, менее чем на требуемую величину и слегка заклинивают его;
затем проверяют, как выставлен нож;
если всё правильно, то клин забивается (заклинивается);
если видны перекосы, то лезвие выравнивают с помощью молотка, постукивая им по боковым торцам, т. к. перекосы недопустимы.

Основная цель — отрегулировать ножи и расположить их правильно, чтобы после обработки поверхность стала ровной и гладкой.

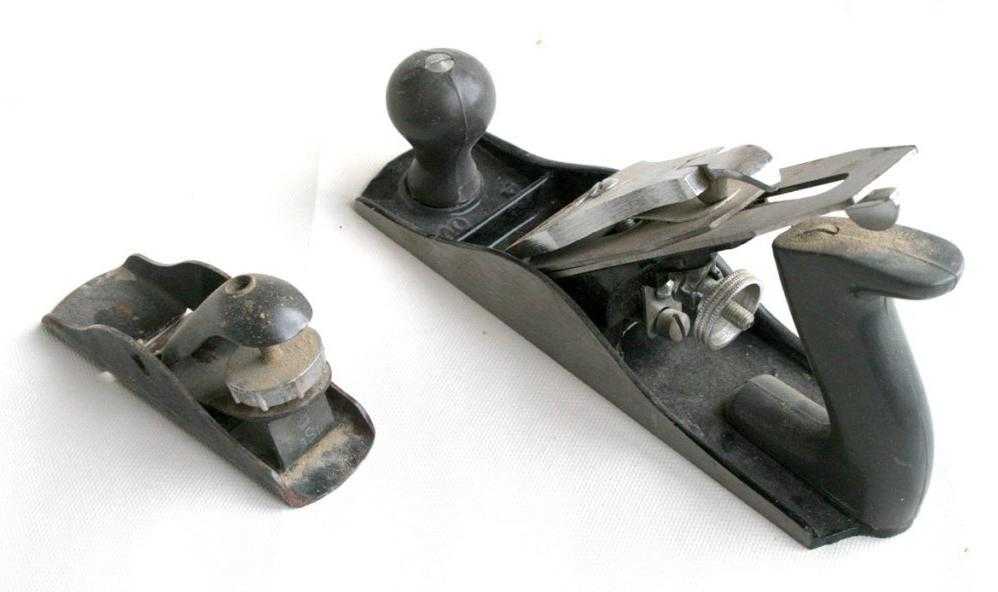

Принцип настройки стругов с металлическими колодками отличается от настройки рубанков с колодками из дерева. Для зажима лезвия на них используется винт. В лезвии имеется паз, который даёт возможность регулировать высоту ножа. Налаженный резец плотно фиксируется винтом. Для этого используется отвёртка.

Стружколоматель, или стружколом разламывает стружку, чтобы не допустить откола от деревянной поверхности. Это делает её ровнее при обработке. На струге со стружколомателем предусмотрено расстояние между кромкой резца ножа и кромкой стружколомателя. Оно составляет от 1 до 4 мм в зависимости от сорта обрабатываемой древесины и толщины снимаемой стружки. Засорившаяся узкая прорезь колодки (подошвы) — леток — очищается. Для этого в него проталкивается тонкая щепка, либо стружка вытаскивается наружу сверху. Если таким способом очистить леток не удаётся, инструмент нужно разобрать, очистить и собрать вновь. Обязательное правило: использовать при очистке металлические приспособления недопустимо, чтобы не допустить затупления лезвия.

Какие бывают

Рубанки бывают разного вида. Их отличия прослеживаются в конструкции, форме лезвий, параметрах и назначении.

Медведка. Инструмент характеризуется длинной подошвой, благодаря чему возможна парная работа. Используют для выравнивания крупных заготовок из дерева, выполнения большого объёма работ.

Фуганок. Оснащен двойным резцом. Её назначение – финишная обработка поверхности. Длина подошвы превышает шерхебель, что позволяет за одно и то же время выстругивать больший объём заготовок.

Полуфуганок. Это укороченная разновидность фуганка. Конструкция также имеет сдвоенный нож. Используется для чистовой обработки древесины.

Доборный. Конструкция подошвы состоит из трёх полноценных плоскостей. Между передней частью и ножом расстояние минимальное. Назначение рубанка – обрезка острых углов на краях заготовок из дерева.

Обдирочный. Назначение инструмента – грубое строгание древесины, а также обрезка кромки на листах гипсокартона, для получения ровного покатого среза.

Шлифтик. Рубанок обеспечивает качественную чистовую обработку поверхности древесины. Применяют в области сучков, возле торцов и на прочих участках заготовки после грубого строгания.

фальцгебель

Шпунтубель

Зензубель


Федергубель	Благодаря своеобразной форме лезвия удаётся создавать выступы на торцах кромки.
Зензубель	Обстругивание четверти и перпендикулярные поверхности. Конструкция оснащена двойным лезвием, напоминающим лопатку.
Штабгобель	Нож имеет закруглённую форму острия. Используется инструмент для обработки вогнутых заготовок.
Фальцебель	Подошва имеет ребристую поверхность. Данная форма позволяет производить зачистку четвертей. Ножи в конструкции прямолинейные и косые
Шпунтубель	Инструмент состоит из двух колодок, которые соединяются зажимными винтами. Используют его для оформления по кромке заготовки пазов продольной формы.
Грунтубель	Конструкция представляет собой колодку, на которой с боковой стороны установлен резец. Рубанок делает пазы вдоль волокон древесины.
Калёвка	Обеспечивает фигурный рез, применяемый для оформления карнизов, коробок для дверных проёмов, багетов.
Горбач	Отличается колодкой, имеющей выгнутую формую. Подходит для обработки поверхности внешнего и внутреннего диаметра заготовок.

Как изготовить самому

Сделать рубанок по газобетону своими руками несложно. И расходы на исходные материалы при этом будут небольшими. Качество работы же будет не хуже, чем у предлагаемых магазинами экземпляров. Терка для газобетона своими руками может быть сделана разными способами.

Прежде чем приступать к изготовлению, необходимо определиться с режущими элементами. Для обработки газобетона достаточно глубины в 2 мм.

Можно вместо пилок, как режущий элемент, установить саморезы. Тогда основа приспособления изготавливается так же, как и при использовании пилок. Также проводится разметка. Шуруповертом под углом в 30º вкручиваются саморезы. Наклон одного ряда саморезов направляется противоположно предыдущему.

Необходимо саморезы вкручивать так, чтобы они выглядывали с обратной стороны от вкручивания на 2 мм. Потом изготавливается ручка. Рубанок по газобетону, изготовленный своими руками, позволяет сэкономить сумму в половину стоимости подобного инструмента от производителя.

Подготовка материалов и инструментов

В качестве основы будущего изделия лучше использовать дерево. Отлично подойдет доска, имеющая толщину около 5 см. Основание инструмента должно иметь ширину около 15 см и длину от 50 до 60 см. Для рубанка лучше всего подойдут доски из бука, дуба и граба.

Для режущих деталей подбирают пилки

При их выборе следует принимать во внимание плотность газобетона, с которым предстоит работать. Если плотность бетона не превышает 500 кг/м³, то допустимо использование лезвий, применяемых для работ по дереву

Для самоделки достаточно трех таких пилок по дереву. Также в работе понадобится клей.

Краткий список того, что может понадобиться при изготовлении рубанка:

лобзик, желательно электрический;
наждачка;
напильник;
шлифовальная машина;
кисточка;
маркер.

Для рубанка необходимо подобрать удобную ручку. Чем она будет шире, тем меньше будут уставать руки. Ручка изготавливается из деревянного бруска. Ей придается дугообразная форма. К основанию ее можно прикрепить с помощью саморезов.

Многие опытные мастера советуют покрыть изделие белой краской. Это следует сделать для того, чтобы во время работы самодельный инструмент не пачкал поверхность блоков.

Самым уязвимым местом всей конструкции является место крепления пилок. Закрепить пилки болтами не получится. Для этого потребуется сверлить металл. Но не у каждого мастера есть такая возможность. Единственным способом крепления становится клей. Причем клей рассчитан на работу с разными видами материалов.

Разметка

От заготовленного бруска отпиливается брусок необходимой длины. Его углы скругляются. Поверхность выравнивается наждачной бумагой. Разметка расположения пилок на основе должна быть точной. Иначе эффективность инструмента снизится.

При разметке основания проводят 5 параллельных линий, причем расстояние между отрезками должно быть равным. Между линиями и продольной частью выдерживают угол в 70º. С правой стороны наклон должен идти вправо. С левой стороны — влево. После установки режущих деталей получится, что они направлены друг к другу.

Отрезка

Для дальнейшей работы понадобится лобзик. Им осуществляют пропилы так, чтобы пилка полностью вошла в выбранное для нее место. Пилить необходимо с обоих боков, отступив предварительно 2-3 см. Пилка может иметь большую длину, тогда от нее отламывают часть необходимого размера.

Склеивание

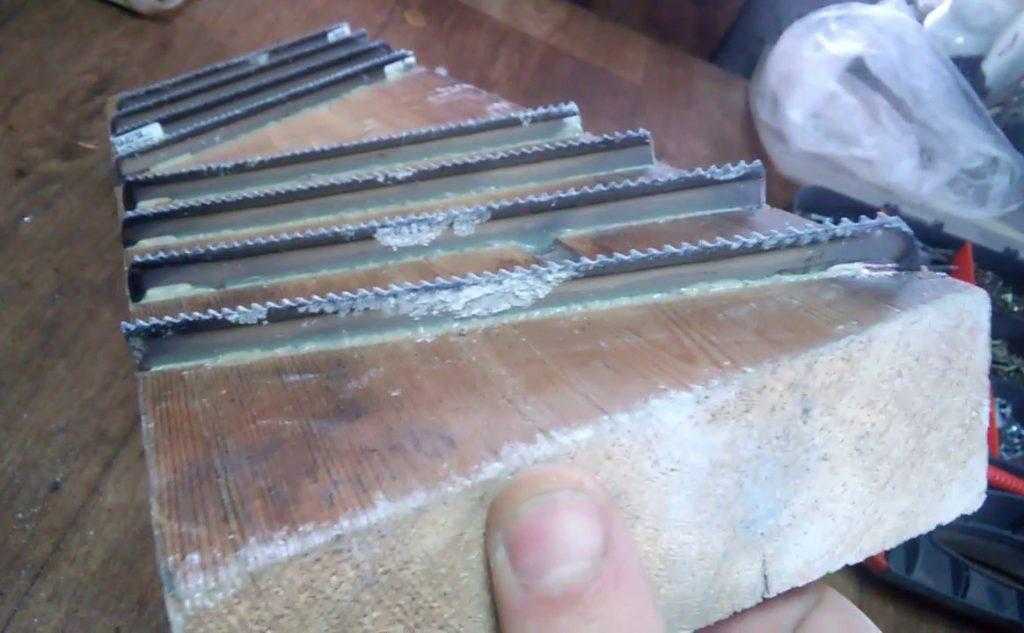

На поверхность плитки наносят слой клея. После этого лезвия вертикально вставляют в приготовленные для них прорези. Место, где будут находиться режущие элементы, должно быть обработано клеем. Выжидают необходимое время. Клей должен хорошо застыть. И лишь после этого можно будет проверить, насколько качественно удалось закрепить пилки. Затем можно приступать к закреплению ручки. Перед началом работ желательно наточить режущие элементы.

Ударная отвёртка из стартера

Бывают ситуации, когда открутить заржавевший болт или винт обычным инструментом невозможно. Ударная отвёртка с этим делом отлично справляется. Инструмент изготавливают своими руками из деталей автомобильного стартёра:

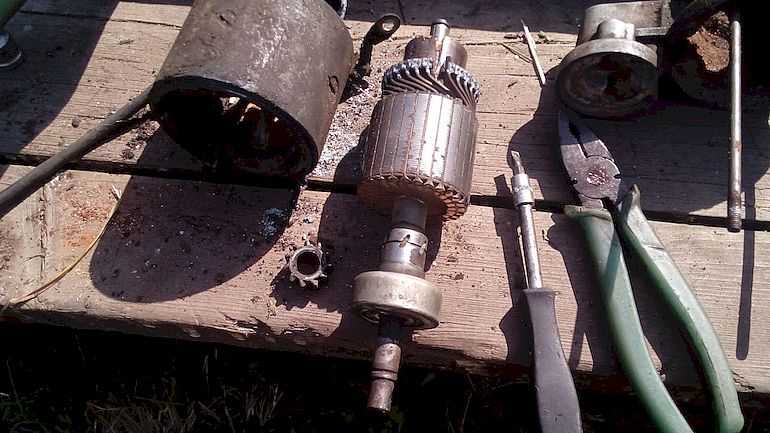

Из корпуса стартёра извлекают вал и втулку.
Часть вала срезают, оставляя стержень со шлицами.
На втулку одевают отрезок трубы, подходящего размера.
К концу трубы приваривают обрезок болта равного диаметра.
Конец вала обтачивают в форме четырёхгранника, на который одевают головки нужного размера. Для винтов в головку вставляют биту.

При ударе молотком по головке болта, вал скользит скошенными шлицами внутри втулки, совершая вращательное движение. Чем сильней удар, тем с большим усилием проворачивается вал.

Точильный станок Tormek

Станок Tormek это низкооборотный точильный станок с мощным двигателем и значительным крутящим моментом. Станок позволяет проводить заточные работы непрерывно на протяжении длительного промежутка времени. Высокую частоту заточки обеспечивают низкие обороты (до 90 об/сек) и водяное охлаждение режущей кромки затачиваемого инструмента. Устройство и принцип работы станка для заточки ножей для рубанка достаточно простое. Затачиваемый инструмент зажимается в держатель.

Держатель с закрепленным инструментом закрепляют на универсальной опоре. Затем производится включение точильного станка. Заточка ножей или иных инструментов происходит на небольших оборотах с применением заточного круга, погруженного в воду. Процесс заточки видимый, в любой момент имеется возможность регулировки и контроля прижимной силы, ширины фаски заточки и скорости вращения заточного круга. При заточке инструмента полностью исключен пережог инструмента. Использование различных заточных камней позволяет производить заточку любого металла.

Научиться работать на заточном станке можно за несколько заходов. Поэтому заточка ножей своими руками не будет представлять сложности. Для большей уверенности в работе и практики заточки ножей рубанка можно ознакомиться с видео.

Напомним, что заточные работы всегда требуют внимания и соблюдения правил техники безопасности.

Инструменты для фигурной резки или рубанки для получения сложной геометрии

Отдельная категория деревообрабатывающих приборов, при помощи которых производится изготовление деталей со сложными геометрическими формами. Конструктивно они схожи с классическим рубанком, однако имеют соответствующие отличительные особенности. Различают следующие виды рубанков для фигурной резки:

Зензубель — инструмент с двойным ножом, применение которого позволяет достичь высокого качества обрабатываемой поверхности. Эффективен при строгании перпендикулярных поверхностей и зачистке четвертей. Нож прибора в ширину достигает 33 мм, а по форме он больше схож с лопатой. Зензубель является близким родственником фальцебеля
Федергубель — служит для проделывания продольных выступов на заготовках. Имеет специальную конструкцию лезвия, посредством которой осуществляется соответствующая пазовая обработка
Фальцебель — лучший прибор для зачистки четвертей. В конструкции прибора присутствуют прямолинейные и косые резцы, а подошва ступенчатой конструкции. Ступенчатая конструкция позволяет подобрать фальцы, соответствующие нужному профилю и размерам
Штабгобель — имеет закругленный формат лезвия, посредством которого осуществляется быстрая и эффективная обработка вогнутых деталей. Этот инструмент еще называют штабгалтель, что собственно связано с его конструкцией
Шпунтубель — прибор имеет две колодки, которые соединяются между собой посредством двух винтов. При помощи устройства производится создание продольных пазов на кромках. Одна часть выступает в качестве направляющей, а вторая оснащена ножами, и осуществляет необходимые манипуляции
Калевка — это один из главных инструментов для выполнения фигурной резки по древесине. Свое применение инструмент нашел при производстве деревянных карнизов, багетов и дверных откосов. Оснащается устройство режущими ножами с кромкой фигурной формы. Многоступенчатая подошвенная часть выбирается в зависимости от того, что необходимо получить в конечном результате
Грунтубель — колодка, на которой сбоку установлен трапециевидный резец. Позволяет выточить паз в детали в продольном направлении расположения волокон. Имеет две рукоятки, а также регулировочный механизм, посредством которого устанавливается глубина получаемого паза
Отборник — предназначен для профильного строгания древесины
Горбач — имеет соответствующую названию конструкцию. Криволинейная форма инструмента обеспечивает возможность осуществлять обработку поверхностей заготовок круглой формы. Причем обработка проводится не только наружного, но и внутреннего диаметра заготовок

В гараже хватит одного ручного рубанка, а вот в столярной мастерской должны присутствовать все вышеперечисленные инструменты. Некоторые из них хотя и являются взаимозаменяемыми, но для выполнения качественных работ требуется использовать только правильные приборы.

Как правильно использовать рубанок

Не все знают, как именно необходимо правильно строгать – вне зависимости от типа рубанка. Строгание выполняется в таком порядке:

Выбор будущей лицевой стороны.

Нужно визуально определить лучшую сторону – самую ровную и с наименьшим количеством дефектов. Также оценивается наличие кривизны – первоначальное. Дополнительная может добавиться в процессе обработки – снятие слоев снижает конструкционную прочность заготовки.

Закрепление заготовки.

Заготовку необходимо установить в закрепленное состояние – иначе как ее обрабатывать? Одним торцом можно упереть ее в упор. За другой торец или боковые стороны – зажать. Пригодятся тиски, струбцины, прижимы.

Обработка рубанком.

Выполнение снятия нужного по глубине и геометрии слоя древесины. Движения следует делать не наотмашь, а выверенными и уверенно. Давление к инструменту прилагается постоянным на всей траектории соприкосновения с обрабатываемой поверхностью. Только к выходу из зоны снятия стружки давление немного переносится на заднюю рукоятку. Рубанок не отрывают от поверхности до момента, когда лезвие вышло с заготовки. В противном случае можно повредить целевую поверхность.

Обработка рубанком

Периодическая проверка плоскостности.

При обработке любой поверхности необходимо регулярно осматривать результат. Суть – в возможном уходе от намеченной формы и появление излишней глубины. Убрать лишнее можно всегда, нарастить снятый слой – нет.

Периодическая проверка кривизны.

Помимо плоскостности можно обращать внимание на состояние кривизны. Если ведется обработка тонкой заготовки, кривизна может стать критичной или недопустимой

Для этого берутся эталонные поверхности (линейки, бруски) и прикладываются к получаемой поверхности.

Проверка перпендикулярности.

Выполнение второй и остальных граней чаще всего нужна перпендикулярно от первой. Для контроля задействуется угольник – плотное его прижатие и качественное освещение покажут необходимость в доведении угла.

Маркирование обработанных сторон.

Порой мастер забывает, для чего предназначена каждая из сторон. Малозаметная метка поможет не забыть даже спустя много времени.

Получение необходимой толщины.

Толщина размечается с измерительными приборами или рейсмусом на параллельных гранях (лицевой и обратной)

При обработке помимо приближения к заданной величине следует особое внимание обращать на параллельность кромок

Получение необходимой ширины.

Ширина отмеряется относительно полученного лицевого торца. Выполняется разметка рейсмусом, штангенрейсмусом или просто линейкой через небольшие промежутки. Строгание выполняется с регулярным контролем получаемой ширины.

Получение необходимой ширины

Чем ближе заготовка становится к требуемому результату, тем чаще нужно проверять соответствие. Иначе наступит момент, когда будет излишне снят слой и восстановить поверхность будет тяжело.

Ручной шпунтубель

Ручной шпунтубель.

Данный инструмент имеет и другие названия – пазник, дорожник. С его помощью на поверхности деревянной заготовки выбираются шпунты – специальные узкие пазы, которые располагаются на строго заданном удалении от кромки заготовки. Указанные пазы в деревообработке служат для надежного соединения различных деталей древесных конструкций.

Рубанком данной модификации можно производить шпунты глубиной до 12 мм и шириной 2-10 мм. Достаточно широкий диапазон глубин шпунта достигается при помощи регулировочного приспособления, которым работник может изменять степень погружения резца в древесную толщу. Сам нож пазника имеет полукруглое сечение.

В роли направляющей, с помощью которой выдерживается строгая параллельность паза относительно кромки заготовки, выступает дополнительная металлическая колодка. Благодаря такой конструкции шпунты можно располагать на расстоянии до 100 мм от края деревянного изделия.

ИНСТРУМЕНТЫ ДЛЯ ИЗМЕРЕНИЙ И РАЗМЕТКИ

Любая ручная работа, в том числе и работа столяра, связана с необходимостью разметки, проведения большого количества замеров, уточнения углов и тому подобными операциями. Для них у столяра имеется большое количество инструментов и приспособлений. Главным измерительным инструментом столяра традиционно был деревянный складывающийся метр, но используются для этой цели и рулетки и различные линейки. Для переноса размеров на пиломатериал используется столярный циркуль, который пригодится и для разметки криволинейных элементов. Для нанесения рисок, параллельных одной из сторон заготовки, используют рейсмус, а угольником проверяют прямоугольность соединений.

В ящике для инструментов столяра должна быть и малка — инструмент для разметки и измерения углов, нанесения параллельных линий.

Ступенчатый фальцгебель

Фальцгебель.

Этот рубанок служит для выборки и зачистки фальцев (четвертей). Им пользуются чаще всего в тех случаях, когда необходимо сделать вдоль кромок древесных поверхностей длинные выемки в виде пазов, предназначенные для последующей вставки стекол в оконных рамах или в мебельных полках под застекление.

От упомянутого выше зензубеля, который также делает продольные пазы, фальцгебель отличается более широкой подошвой, имеющей ступенчатое строение. Это обстоятельство позволяет с помощью данного инструмента выбирать фальцы одного размера.

Для выборки четвертей разных профилей и размерности применяются съемные ступенчатые подошвы. Возможность подрезать вертикальную стенку четверти дает дополнительная установка специального ножа на боковой стороне фальцгебеля.

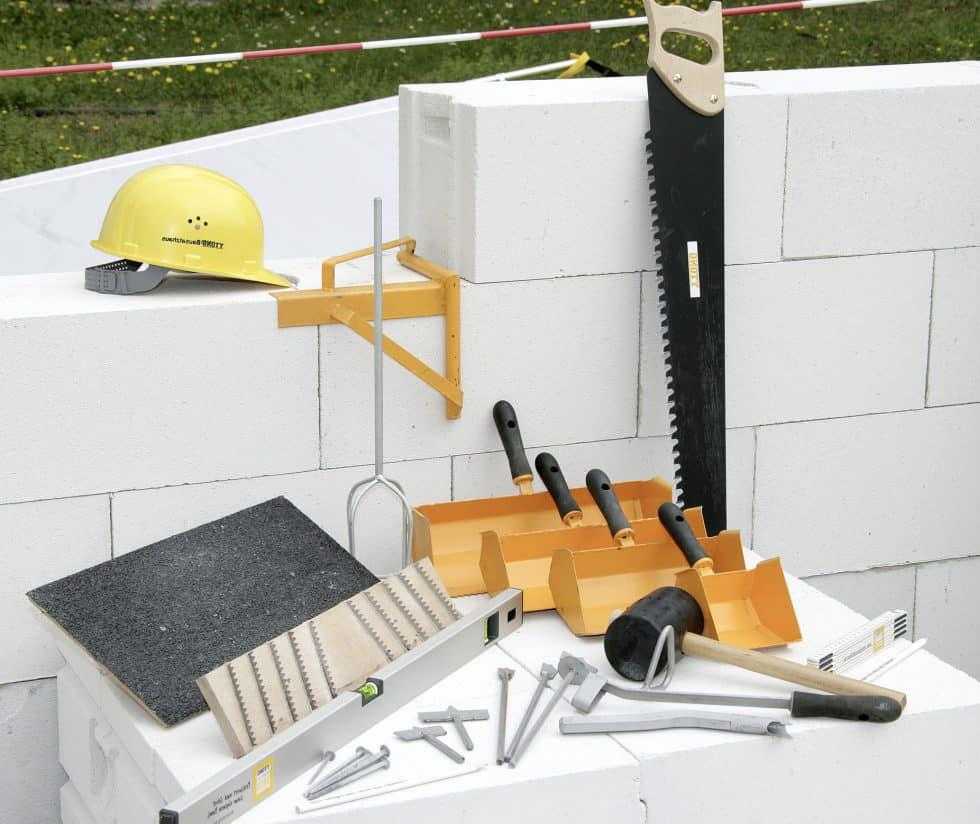

Виды рубанков

Конструкции рубанков отличаются по типу своей режущей поверхности.

Это могут быть:

пильные полотна;
гвоздевые пластины.

В первом случае используются пилки, имеющие мелкие зубцы. Таким инструментом удобно выравнивать поверхность блоков, чья плотность не превышает 500 кг/м³. Количество установленных пилок бывает разное и полностью зависит от производителя инструмента.

В среднем на инструмент устанавливается до 10 режущих пилок. Причем они поровну распределены по обеим сторонам рубанка. Чтобы обработка проводилась более качественно, угол наклона пилок должен быть 65º.

У второго вида рубанков режущий инструмент представлен гвоздевыми пластинами, которые закреплены специальными шурупами. Иногда встречаются самодельные варианты рубанков, например, с режущей плоскостью из крупной наждачки. Но такой инструмент малоэффективен, т.к. наждачка быстро забивается и приходит в негодность. Расходы оказываются непомерно высокими, и приобретение рубанка в магазине будет более выгодным.

Рубанок для газобетона может иметь электродвигатель, тогда его эффективность повышается в несколько раз. При небольшом объеме работ применяют простой ручной рубанок.

Электрический

Электрическая терка для газобетона имеет одно бесспорное преимущество. Качество и производительность труда при ее использовании во много раз выше, чем при работе с ручным инструментом.

Производительность такого изделия зависит от мощности установленного мотора. Мощность двигателя для рубанка не должна превышать 1000 Вт.

При работе с электрическим инструментом необходимо надевать респиратор, т.к. в конструкции не всегда присутствует пылесборник. Заточка ножей инструмента должна проводиться только специалистами. Иногда в комплекте с электрорубанком идет и устройство для заточки ножей.

Ручные или механические

Ручные рубанки используются намного чаще, чем их электрические аналоги. Выбор приспособлений с данной конструкцией в магазинах достаточно широк. Встречаются модели, выполненные из металла, дерева или пластика.

Тонкости выбора

После того как обустроено место под столярку, мастеру нужно побеспокоиться о наличии всего необходимого инструмента для работы по дереву. Новичкам этого дела иногда приходится сложно сделать выбор в пользу того или иного приспособления и они покупают много лишних инструментов, теряя из вида самые важные, без которых качественно выполнить работу будет сложно. Чтобы не допустить подобных ошибок, специалисты рекомендуют приобретать специальный набор в чемодане. Он состоит из самых важных приспособлений и удобно хранится, не занимая много места.

Все они отличаются ценой и комплектацией, поэтому важно обращать внимание на то, чтобы в набор входили следующие инструменты. Ножовка. Лучше всего отдавать предпочтение моделям с широким и не слишком длинным полотном. Что же касается зубьев, то их оптимальной высотой считается 5 см

Форма зубьев может быть как в виде равностороннего, так и равнобедренного треугольника

Что же касается зубьев, то их оптимальной высотой считается 5 см. Форма зубьев может быть как в виде равностороннего, так и равнобедренного треугольника

Ножовка. Лучше всего отдавать предпочтение моделям с широким и не слишком длинным полотном. Что же касается зубьев, то их оптимальной высотой считается 5 см. Форма зубьев может быть как в виде равностороннего, так и равнобедренного треугольника.

Одной из главных составляющих столярного набора является и рубанок. К его выбору необходимо отнестись с большой ответственностью, обращая внимание на следующие показатели

Назначение. Рубанки выпускаются для фигурной резки, чистовой обработки и общего назначения.
Качество лезвия. Зазубренные лезвия должны оставлять на дереве аккуратные бороздки.
Подошва. Следует выбирать инструмент с ровной, без нарушения геометрии подошвой, она также не должна иметь сколов и повреждений.
Рукоятка. Ее выбор зависит от личных предпочтений и ощущений во время работы с деревом. Приспособление должно быть удобным в эксплуатации и комфортно размещаться в руке.

На сегодняшний день к распространенным наборам для столяров, которые получили хорошие отзывы, относят такие комплекты.

Intertool. Он состоит из таких инструментов: удобного угольника, измерительной рулетки (100 см), ножа, разметочного карандаша и ручной ножовки. Благодаря ножовке можно распиливать бруски, доски, деревянные заготовки и небольшие бревна. Чтобы правильно выполнять разрез, используются разметочные карандаши нескольких цветов, каждый из которых предназначен для определенной породы дерева, и угольник с прямыми углами. Таким образом, этот набор позволит начинающему столяру осуществить самые простые работы.

Прежде чем сделать выбор в пользу того или иного инструмента, следует определиться с тем, какие работы планируется им выполнять. Начинающие мастера могут обойтись минимальной комплектацией, ну а для «знатоков» столярного дела лучше всего приобретать профессиональные наборы, хотя они и стоят дороже.

Подробнее смотрите далее.

Как необходимо положить рубанок на верстак

Как правильно положить инструмент, когда он не используется – вопрос простой, но не все знают правильный ответ.

При самой работе как-то забывается, что самая важная часть рубанка – нож. Он является острой частью и при значительной длине или ширине представляет собой ценную часть. Сохранить его – главная задача.

Вне зависимости от того, как работать и каким вариантом, размещать рубанок следует на бок. Режущая кромка при этом располагается сбоку, не контактируя с любой поверхностью.

Как правильно положить рубанок на верстак

При хранении – следить за сохранением лезвия. Хранить оптимально в специальном коробе или ложементе из дерева или пластмассы.
