Компрессор из газового баллона своими руками: процесс изготовления

Как подобрать оптимальные параметры ресивера?

Кроме вместимости, ресивер для компрессора характеризуется также:

Предельными значениями влажности воздуха.
Условиями эксплуатации (допускается перепад внешних температур окружающего воздуха -15…+40ºС и относительная влажность не более 75…80%).
Требованиями к месту установки (вдали от источников тепла, горючих и взрывоопасных материалов, а также в атмосфере загрязнённого механическими частицами воздуха – пример, вблизи циркулярных пил).

Требованиями ПБ 03-576-03 (правил устройства и безопасной эксплуатации сосудов, работающих под давлением) запрещается также эксплуатация ресиверов, которые не прошли поверку работоспособности стенок резервуара, а также имеющих внешние дефекты поверхности – трещины, вмятины, следы атмосферной коррозии.

Выбор характеристик ресивера для компрессора производят так. Устанавливают требуемый расход сжатого воздуха, продолжительность его потребления, минимальное и максимальное значения давления. Далее, воспользовавшись стандартными таблицами онлайн-расчёта (например, //www.kaeser.ru/Online_Services/Toolbox/Air_receiver_sizes/default.asp) определяют искомый параметр. Например, при исходных данных расхода воздуха 0,1 м3/мин, продолжительности пиковой нагрузки при работе 5 мин, допустимым перепадом давлений минимум/максимум 3/4 ат, оптимальный объём бака ресивера составит 500 л.

Данный способ ориентирован на время, которое потребуется для полного опустошения ресивера. Существует и упрощённая, табличная методика, которая соотносит объём ресивера с потребляемой мощностью компрессора. Используемые на практике соотношения таковы:

Для компрессора мощностью до 5 кВт – до 100 л;
Для компрессора мощностью до 10 кВт – до 300 л;
Для компрессора мощностью до 20 кВт – до 550 л.

Промежуточные значения рекомендуется получать интерполированием. Имеются также и экспериментальные зависимости. Например, ёмкость резервуара ресивера не может быть меньше, чем производительность компрессора за 8 секунд его непрерывной работы. В частности, при расходе воздуха компрессором в 400 л/мин объём бака составит, не менее:

V = (400×8)/60 = 53,33 (л)

Мастерим сами

Заманчиво, конечно, купить хороший компактный агрегат в магазине, но это будет стоить немалых денег. Опытный домашний мастер вполне в состоянии сделать компрессор своими руками из имеющихся в распоряжении подручных средств, побывавших в эксплуатации узлов, демонтированных с вышедшей из употребления техники.

Есть примеры, когда в гаражной мастерской собирался компрессор из двс своими руками с использованием мотоциклетного мотора и старого двигателя от легковушки.

Чтобы сконструировать компрессор воздушный своими руками, нужно хорошо продумать план действий, создать схему, подобрать или докупить какие-то комплектующие. Рассмотрим, как сделать компрессор своими руками, используя оборудование от старого холодильника и огнетушителя.

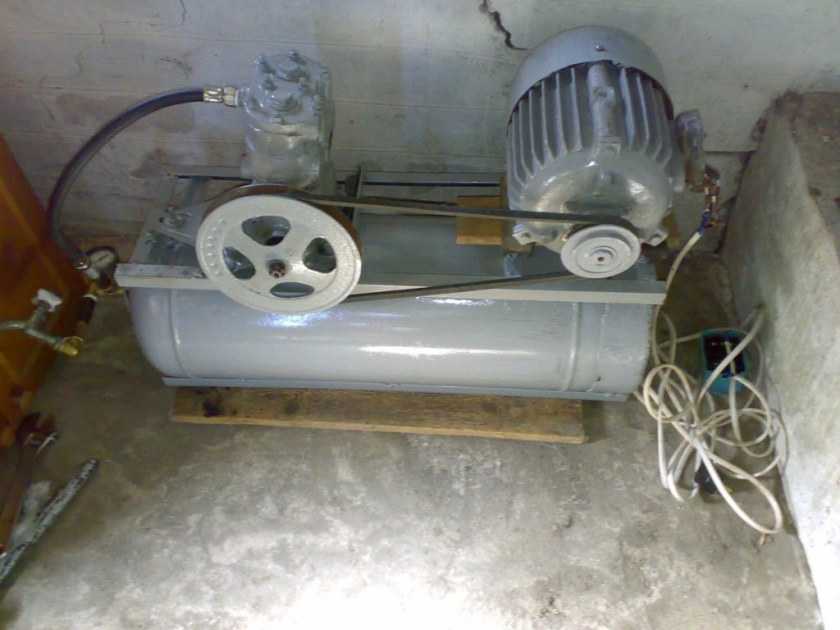

Воздушный компрессор из автодеталей

Принципиально другая конструкция у воздушного компрессора, который собирается на базе компрессора ЗИЛ и отдельно стоящего двигателя. Это более мощное оборудование, которое может использоваться и для подключения пневмоинструмента. Очень шумный агрегат.

Компоновочный чертёж компрессорной установки: 1 — компрессор от ЗИЛ-130; 2 — рама из уголка; 3 — предохранительный клапан; 4 — стандартный манометр; 5 — коробка раздаточная; 6 — трёхфазный электродвигатель (1 кВт, 1380 об/мин); 7 — коробка пуска (от стиральной машинки); 8 — конденсаторная батарея (ёмкость рабочая — 25–30 мкФ, пусковая — 70–100 мкФ); 9 — ресивер (из кислородного баллона или глушителя КрАЗ); 10 — передача клиноременная (снижение оборотов 1:3); 11 — кнопка «Стоп»; 12 — кнопка «Пуск двигателя»; 13 — кнопка для краткосрочного включения пусковой конденсаторной батареи; 14 — штуцер расходного (выпускного) клапана; 15 — трубки алюминиевые Ø 6 мм; 16 — клапаны выпускные; 17 — клапаны впускные; 18 — колёса (4 шт.); 19 — поперечное ребро жёсткости; 20 — шпилька стяжная (М10 — 4 шт.); 21 — сливное отверстие с пробкой

Подключение трёхфазного двигателя в однофазную сеть: а — «треугольником»; б — «звездой»

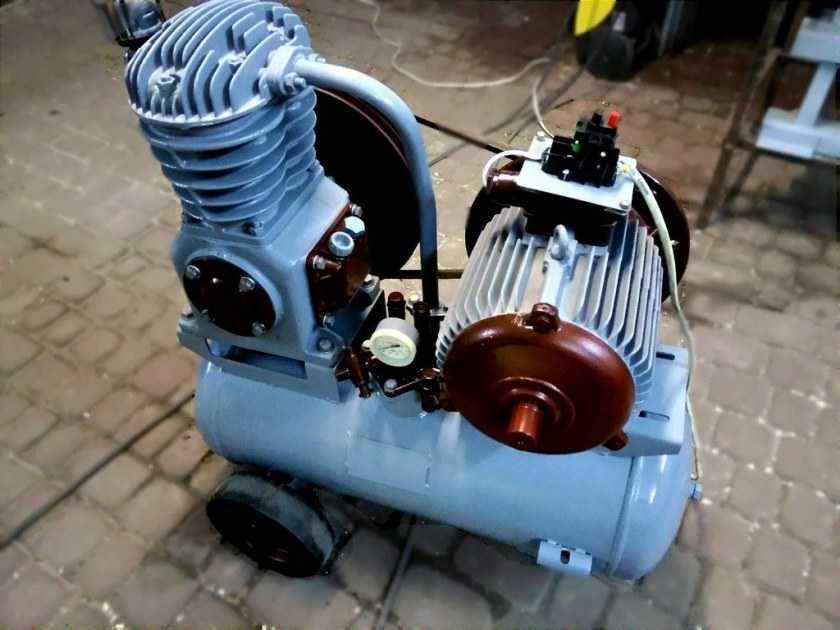

Пример самостоятельного монтажа воздушного компресса из новых деталей и узлов вы сможете посмотреть на видео.

Основа для будущего ресивера

Для изготовления ресивера для компрессора своими руками используют огнетушитель либо газовый баллон. Емкости под газ считаются оптимальным вариантом для изготовления ресивера. Достоинством газовых баллонов являются:

Виды компрессоров

вместительный объем (до 100 л);
незначительный вес (от 30 до 70 килограмм);
способность работать под высоким давлением.

Емкости под газ испытываются под нагрузкой до 25 атмосфер. Они используются для хранения и транспортировки различных газов и жидкостей. Для предотвращения утечки газовоздушной смеси используется вентиль с надёжными прокладками в горловине баллона.

Недостатком газового баллона является отсутствие крана для слива конденсата. Некоторые специалисты считают это существенным минусом.

Совет: слив конденсата необходимо проводить не реже двух раз в год – весной и осенью.

Другие специалисты не видят в этом обстоятельстве никаких трудностей. Для удаления конденсата открывают запорный вентиль, переворачивают емкость и сливают конденсат.

Схема соединения конструкции компрессора

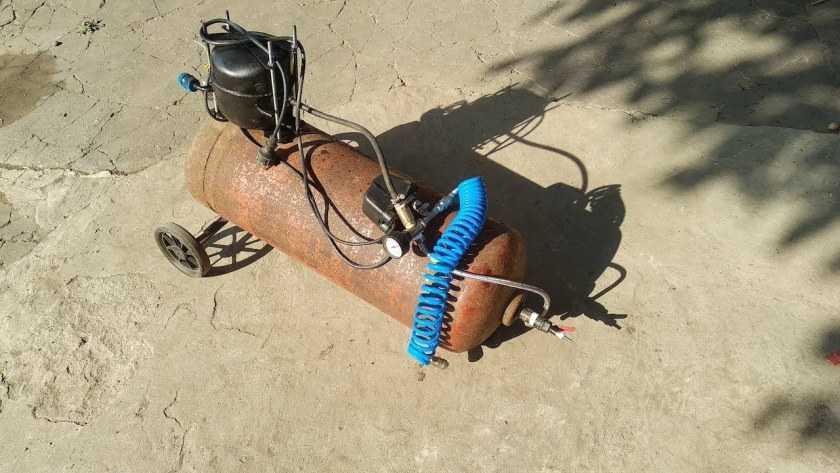

Как сделать компрессор из старого холодильника

Процесс изготовления воздушного компрессора из холодильника своими руками крайне прост. Для этого потребуется:

ресивер;
фильтр и влагомаслоотделитель;
редуктор с манометром;
сам компрессор от холодильника, который демонтируется вместе с реле;
предохранительный (аварийный клапан).

Вот так выглядит аварийный (предохранительный) клапан, который необходимо устанавливатьФОТО: aredi.ru

Схема устройства воздушного компрессора

Для большего понимания того, как собирается подобное устройства, можно взглянуть на схематический рисунок ниже. Однако автором данного рисунка была допущена одна из основных ошибок новичка. Именно для того, чтобы её показать, редакция Homius и привела в пример данное изображение.

Схематический рисунок самодельного компрессораФОТО: tehnika.expert

Как можно увидеть, автор предлагает установить фильтр между ресивером и компрессором, чего делать не рекомендуется. Дело в том, что при повышении давления пластиковый корпус может попросту разорвать. В этом месте должен располагаться масловлагоотделитель. Сам же фильтр монтируется на трубку компрессора, через которую всасывается воздух.

Вот такой фильтр воздуха на входе будет в самый разФОТО: drive2.ru

Также на схеме не указан аварийный клапан, который должен сбрасывать избыточное давление. Его лучше всего установить на самом ресивере.

На автомобильных ресиверах предохранительные клапаны уже установленыФОТО: drive2.ru

Технология изготовления мангала

Пока емкость отмывается, создают чертеж. Спроектировать мангал из пропанового баллона несложно — в самом простом варианте изделие состоит из трех элементов: корпуса, крышки и ножек. Сложнее выглядит схема мангала-паровоза с дымоходом для копчения. На чертеже отмечают размеры, определяют расположение крышки, пропилов для шампуров, креплений для решетки гриля и т. д.

Чертеж: мангала

Основная работа состоит из трех стадий:

распиливание баллона,
приваривание ножек,
монтаж крышки.

Дополнительный этап — декорирование готового мангала.

Разметка и резка

Чтобы разделить емкость на жаровню и крышку, выпиливают полукруглую часть стенки тары. Длина окружности стандартного пропанового баллона объемом 50 л равняется 96 см. Маркировку провести несложно: на баке присутствуют метки, от которых можно отталкиваться.

По всей длине проходит сварной шов — от него отступают по 24 см в обе стороны и наносят границы отверстия. Сразу же делают насечки для креплений шампуров. Крайние отметки располагают в 3 см от сварочных колец; промежуточные — расставляют с любым шагом, для большего удобства рекомендуют расстояние в 8 см — тогда влезет 6 шампуров. Если хочется оставить место для решетки гриля, шаг между насечками уменьшают.

Фото: выпиливаем крышку

Далее баллон распиливают болгаркой. Толщина стенок составляет 3 мм, так что разрезать тару нетрудно. Начинают с продольных линий, а затем переходят к поперечной разметке — иначе можно получить травму, когда стенка с силой отойдет от среза

Важно использовать средства индивидуальной защиты — маску, перчатки

После распила стенки болгаркой делают надрезы под шампуры. Чуть ниже дрелью просверливают отверстия для прохождения воздуха. Такие же просветы делают в нижней части мангала. Не трогают только дно и крышку баллона, чтобы ветер не задувал угли.

Крышка

На втором этапе самодельный мангал оборудуют крышкой и ручкой. Эту деталь приваривают металлическими петлями — крепеж может выйти из строя под действием высокой температуры. Чтобы было удобно работать одному, временно крышку фиксируют заклепками. Петли располагают на равном расстоянии друг от друга.

Фото: приварили петли

Для ручки используют металл, так как дерево и пластик в процессе эксплуатации могут деформироваться, обгореть или расплавиться.

Ножки

В зависимости от того, стационарным или переносным будет мангал, выбирается форма ножек для него. Для мобильного варианта эти детали изготавливают из труб или металлических уголков, приварив на концы широкие площадки, чтобы жаровня не уходила под землю под действием своего веса. Высота изделий подбирается индивидуально; опытным путем установлено, что удобнее ставить мангал на ножки длиной 20-30 см.

Фото: готовые ножки из металлической трубы

Стационарную барбекюшницу, как правило, монтируют на фундамент из бетона или кирпича. Кроме того, конструкцию можно стилизовать — например, приварить кованые колеса, чтобы придать мангалу вид паровоза.

Фото: мангал в виде паровоза

На этом барбекю из баллона готово. Остаются только финишные штрихи — приваривание креплений для гриля, покрытие корпуса жаростойкой краской и другая отделка. Чтобы добавить мангалу функцию коптильни, к одной боковой стенке приваривают дымоход, а к другой — топку. При закрытии крышки получается коптильная камера.

Таким образом, превратить стандартный газовый баллон в универсальную жаровню не так сложно, главное — соблюдать технику безопасности при работе. Емкость из-под пропана позволит реализовать разные дизайнерские идеи мангала, что станет отличным дополнением к дачному отдыху на выходных.

Что можно сделать из огнетушителя снятого с эксплуатации?

Нормативные документы предусматривают, что ресурс службы переносного огнетушителя должен быть не менее десяти лет, однако, на практике, тушащие устройства используются меньше, так как зачастую на это влияют внешние условия.

Поскольку металлический баллон, в котором находится тушащая смесь, относится к категории сосудов под давлением, то периодически должно проводиться освидетельствование в лаборатории с проверкой повышенным давлением и наложением оттиска государственного поверителя.

Если же поверка не пройдена, что может быть вызвано различными причинами, то емкость списывается и не подлежит использованию по прямому назначению.

Воздушный ресивер из баллона огнетушителя

Для использования в промышленных целях такую емкость использовать нельзя, а вот в быту вполне возможно. Металлические сосуды, выдерживающие значительное давление, это удовольствие не из дешевых.

Можно сделать ресивер из огнетушителя для бытового компрессора, всегда востребованного в гараже и почти не уступающего заводским аналогам.

Для этой цели подойдет баллон от углекислотного огнетушителя емкостью не менее десяти литров, только так можно будет обеспечить равномерное давление воздуха на выходе.

Дело в том, что углекислотные огнетушители комплектуются литыми баллонами, это позволяет выдерживать давление до 1000 атмосфер.

Перед использованием, следует убедиться, что емкость действительно бесшовная, запорно-пусковое устройство (ЗПУ) оснащено резьбой на ¾ дюйма, а сам огнетушитель пуст, после чего отсоединить ЗПУ от баллона.

Внутреннюю поверхность емкости надо внимательно осмотреть на наличие следов коррозии и при необходимости зачистить их.

Сделать ресивер из огнетушителя своими руками можно не менее эффектно чем если бы это была фабричная сборка. Внешний вид станет эстетичнее, если удалить с баллона старую краску с помощью болгарки, после чего прогрунтовать и покрыть новой.

Вместо вывернутого ЗПУ в горловину баллона необходимо ввинтить водопроводную крестовину, для герметизации резьбовых соединений здесь и далее следует использовать уплотнительную ленту ФУМ, а поверх нее нанести маслобензостойкий герметик.
К верхнему выходу крестовины следует подсоединить реле давления, а к одному из боковых обратный клапан со штуцером под маслобензостойкий шланг.
На оставшийся выход подключается кислородный редуктор с запорным краном. Редуктор позволяет сгладить скачки давления и получить плотную струю воздуха.
Когда ресивер собран, на него приваривается металлическая рама, куда крепятся электродвигатель с нагнетателем.

Компрессор для покраски авто: как изготовить своими руками

Наиболее востребованным из всех изготавливаемых своими руками компрессоров можно назвать оборудование для покраски автомобиля или любых других деталей и механизмов. Помимо прочного ресивера, здесь потребуется и иной нагнетатель, который будет наполнять ёмкость воздухом значительно быстрее холодильного оборудования. Такой прибор лучше всего изготовить из готового автомобильного компрессора, подключив к нему электродвигатель на 220 или 380 В в качестве привода.

Приобрести можно абсолютно любой компрессор, в зависимости от нуждФОТО: compressortyt.ru

Схема и порядок сборки поршневого компрессора

Если рассматривать схематическое изображение подобного компрессора, то становится ясно, что сверхсложного в нём ничего нет. Главное, это не забыть включить в него фильтр с жёстким корпусом, способным выдержать нагнетаемое давление. Он устанавливается на выходе из ресивера перед шлангом подачи воздуха на краскопульт.

Схема компрессора с небольшими ошибкамиФОТО: samodelkindrug.ru

Многие не понимают назначения этого элемента, считая его совершенно ненужным, однако такое мнение ошибочно. Дело в том, что воздух в ресивере находится в сжатом состоянии, а изменение плотности любого вещества, как известно, изменяет и его температуру. В результате сжатия и последующего высвобождения воздуха и происходящего при этом изменения температур возникает конденсат, который может попасть в краску вместе, что непременно скажется на качестве итогового результата. Фильтр же такую возможность исключает.

Конденсат на окнах возникает также из-за перепада температурФОТО: master-hauze.ru

Нюансы сборки самодельного компрессора для покраски авто

Основная задача здесь – прочность шлангов и плотность соединений. Поэтому рекомендуется использовать для передачи воздуха от нагнетателя к ресиверу и далее к фильтру медные трубки. От фильтра до самого краскопульта оптимальным будет использование кислородного шланга. Он армируется стекловолокном, а потому обладает не только необходимой гибкостью, но и повышенной прочностью.

Чётко видно армирование кислородного шлангаФОТО: sharx.org

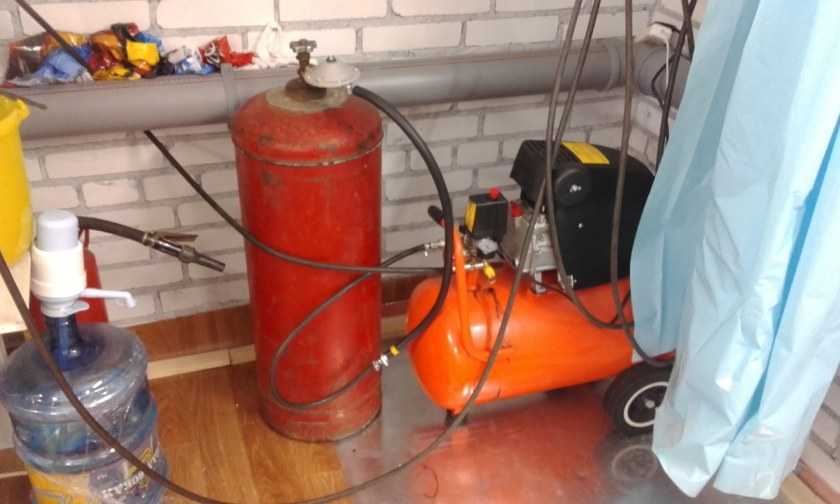

Довольно интересен для изготовления компрессора своими руками вариант использования оборудования от автобуса «Икарус» и газового баллона, с которым можно ознакомиться на картинке ниже.

Компрессор от автобуса «Икарус» на ресивере из баллонаФОТО: drive2.ru

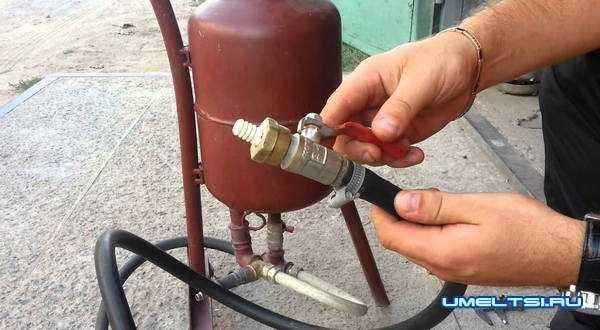

Конструкция и принцип работы пескоструйного аппарата

Желаете обзавестись пескоструем – его можно собрать своими руками. Все, что для этого понадобится – две конструкционные системы, которые друг от друга отличаются физикой подачи материала (абразивного) в выходной такт. Правда список значимых узлов, у них будет почти одинаковый.

В качестве основного устройства, которое будет использоваться для нагнетания воздуха – компрессор.

Из газового баллона можно сделать ресивер.

Для абразивного материала используется емкость малого объёма. Ее делают из огнетушителя или фреонового баллона. Основным инструментом оператора установки считается пистолет. Шланги соединительные.

На выходе любым пескоструем формируется поток воздушно-абразивной смеси. В то же самое время подача абразива давлением используется напорной схемой. В выпускном патрубке происходит его смешивание с потоком воздуха от компрессора. Если бытовой пескоструйный аппарат относится к эжекторному типу – для того, чтобы создавать вакуум (в тракте забора абразива) в нем используется эффект Бернулли.

Есть огромное разнообразие чертежей и схем, которые помогут собрать в домашних условиях самодельный пескоструй. Причина этому разнообразию – использование для такой сборки изделий, находящихся под рукой. В этом случае приемлемей всего обращаться к общим принципам, строения самодельного пескоструйного оборудования.

Изготовление аппарата из элементов холодильника с огнетушителем

Самодельные компрессоры часто используются для аэрографов (устройств для покраски авто и других поверхностей), поэтому рассмотрим изготовление именно такого аппарата. Детали, которые необходимы для сбора конструкции, можно позаимствовать в старом холодильнике и обычном огнетушителе.

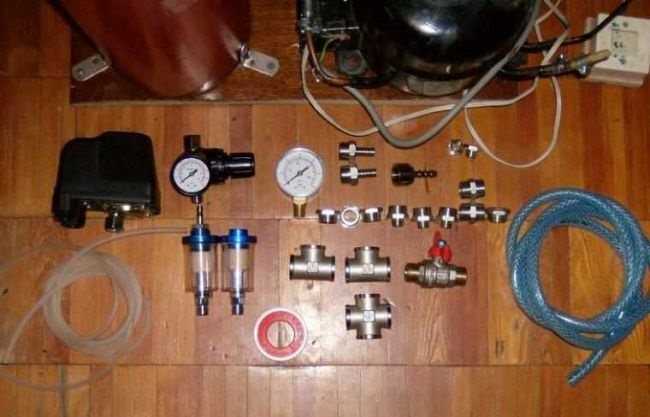

Инструмент и материалы

Для начала работы потребуются следующие инструменты и агрегаты:

огнетушитель — ОХП-10 или подобный;
реле давления — РМ-5 либо с аналогичными характеристиками;
фильтр влагоотделительный — 2 шт;
топливный фильтр — 1 шт;
ПВХ шланг с армированием;
редуктор — желательно с манометром;
отдельный манометр для контроля давления в ресивере;
тефлоновая лента (ФУМ);
плоскогубцы, ключи разных размеров.

В зависимости от используемых деталей могут потребоваться и другие инструменты. Также могут пригодиться чертежи огнетушителя для понимания, как его разбирать.

Камера для воздуха

Емкость для набора воздуха будет выполнена из опустошенного огнетушителя. Его корпус имеет сравнительно компактные размеры, а форма и используемый для изготовления материал оптимально подойдут, чтобы выдерживать значительное давление воздуха на протяжении длительного времени.

Для начала огнетушитель опустошается от родного содержимого на открытой местности, после чего разбирается. Из всех деталей оставляется только сам корпус и крышка, которая надевается сверху. В таком виде баллон закрепляется на основании будущего агрегата любым удобным способом.

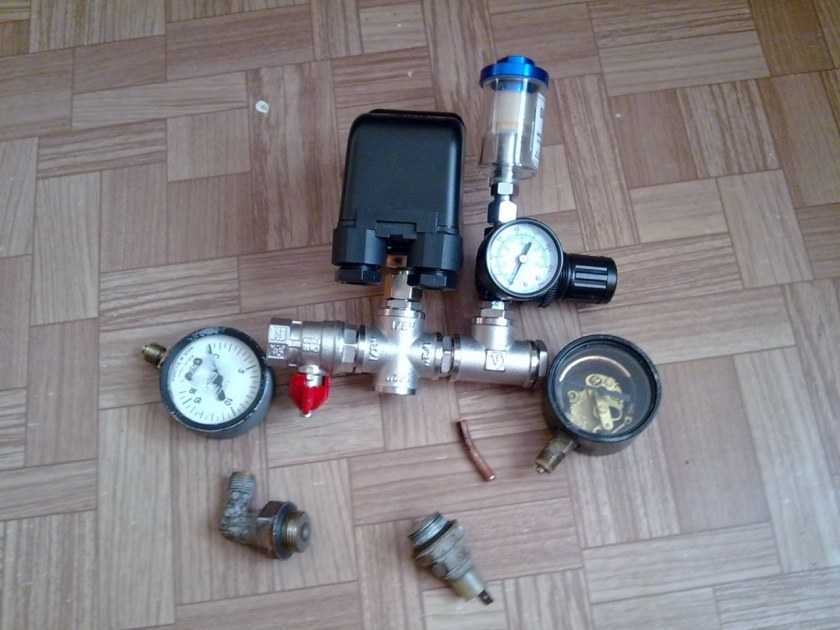

Сборка

Имея в наличии все необходимые комплектующие, выполняется непосредственно сборка компрессорной установки.

В отверстии крышки огнетушителя нарезается трубная резьба на ¼ дюйма, в нее через герметизацию ФУМ-лентой ввинчивается переходник с четверти на полдюйма.
В сам переходник (также через ленту) вкручивается полудюймовый расширитель на 4 отверстия. Сверху в этот тройник ввинчивается реле давления, а в одну из сторон — переходник полдюйма на полдюйма, в который вставляется тройник.
Сверху вставляется редуктор с манометром на четверть дюйма. С другой стороны крестообразного расширителя устанавливается клапан для ручного сброса давления из баллона.
На редуктор устанавливается водоотделяющий фильтр (причем отверстие для удаления влаги должно находиться под правильным углом). Второй влагоотделяющий фильтр будет находиться со стороны входа.
На отверстие накручивается штуцер на полдюйма, куда вставляется фильтр. В другое отверстие фильтра вставляется переходник с четверти на полдюйма, в который вкручивается тройник.
Сверху тройник глушится, а с противоположной стороны вставляется еще один штуцер на полдюйма.
Армированный шланг накручивается на отверстие, входящее в сам баллон, и фиксируется хомутом. С другой стороны шланг через хомут соединяется с вышеописанной конструкцией.
С другой фильтрующей стороны прикручивается еще один кусок шланга, который соединяется с холодильным компрессором.

Через выходное отверстие из баллона прикручивается штуцер, на который надевается силиконовая трубка. Эту трубку сразу же подключают к аэрографу.

Для обслуживания холодильного компрессора необходимо периодически заменять в нем масло. Для этой цели отлично подойдет автомобильное средство 10W40 или аналогичное.

Печи из газового баллона

Чаще всего из газового баллона изготавливают печи — такие конструкции подойдут для обогрева дачи или гаража.

Если присмотреться внимательно, то такая форма имеется у стандартного газового баллона. Поскольку эти приспособления изготавливают из высокопрочной стали, даже после отработки их использую для создания печей и прочих изделий.

Пример сферической печи из баллона

Для того, чтобы изготовить корпус печи, необходимо выбрать баллон в соответствии со следующими параметрами:

Это должна быть только цельнометаллическая конструкция. Композитные изделия для таких целей не применяются, потому что имеются плохую устойчивость к перепадам температуры, и взрываются при определенных обстоятельствах.
Объем газового баллона должен быть не менее двенадцати литров, ведь печи из конструкций маленького объема будут неэкономичными. В такой печке не будет наблюдаться полноценного сгорания топлива. Для средней и небольшой печки подойдут баллоны объемом до 25 литров. Если требуется сделать массивное изделие для обогрева габаритного помещения, то рекомендуется брать баллон объемом 50 литров.

Разрешается брать только пустые емкости

Не стоит приобретать для таких целей пневмобаллоны, которые широко применяются в промышленности, ведь они не подходят для изготовления изделий, а в частности печей. Причиной тому является толстый металл, который будет сложно разрезать. К тому же, эти баллоны имеют большой вес и продолговатую форму, которая не подходит.

Использование баллонов и компрессоров для дайвинга

Если речь идет о частном использовании, то лучше всего выбрать компрессор воздушный для дайвинга, ведь с его помощью можно заправлять 80-100 литров воздуха в час. Кроме того, существуют криогенные акваланги, которые необходимо заправлять жидким газом. Такой акваланг в значительной мере увеличивает время нахождения под водой благодаря небольшим габаритам и хорошей вместительности. Во всех криогенных аквалангах жидкий воздух находится в двустенных баллонах, которые имеют специальную экранно-вакуумную изоляцию. Основной недостаток такого баллона заключается в том, что из-за невысокой теплоизоляции, дыхательная смесь подвержена быстрой улетучиваемости. Еще его необходимо заправлять только перед самим погружением, что не всегда удобно. Именно поэтому акваланг данного типа не пользуется популярностью. Криогенные акваланги появились еще в СССР в 60-ых годах, но из-за низкого спроса, их перестали выпускать.

Все современные дайверы предпочитают пользоваться обычными аквалангами на сжатом воздухе, которые наполняются кислородом при помощи компресса. В таком виде баллоны очень удобно хранить или перевозить не опасаясь того, что дыхательная смесь испортиться или протечет.

Конечно, технический прогресс никогда не стоит на месте, поэтому есть вероятность того, что в будущем криогенные баллоны найдут широкое применение и станут более востребованы. Тогда производители смогут снова начать массовое производство не боясь того, что продажи товара не окупятся. Пока этого не произошло, все дайверы вынуждены довольствоваться тем, что им предлагаем современный рынок. Благодаря широкому ассортименту, всегда можно подобрать для себя нужный баллон под сжатый воздух.

Когда вы будете покупать подводное оборудование, то лучше всего отдавайте предпочтение тем производителям, которые успели себя зарекомендовать, как надежные и проверенные. Конечно, такие подводные баллоны могут иметь повышенную цену, но ваша безопасность и комфорт всегда должны стоять на первом месте.

Подготовка материалов и инструментов

Перед тем, как воспользоваться аппаратом для сварки, вам потребуется выбрать нужный газовый баллон и подготовить его для дальнейших мероприятий. Также следует позаботиться о создании эскизов будущей конструкции и запастись необходимыми для работы инструментами и материалами.

Для создания мангала можно использовать любые баллоны, которые обладают формой цилиндра. Чаще всего используется емкость в 50 литров из-под пропана.

Также для оборудования мангала может использоваться дизельная пушка, которая обладает внешним сходством с газовыми баллонами.

Газовые баллоны создают из высоколегированной и низкоуглеродистой стали марки 30ХМА, 45, 34CrMo4, 30ХГСА. За счет высокого содержания лигатуры, а также ее понижения, металл становится более прочным и стойким к процессу коррозии.

Оптимальным вариантом для создания барбекю считается использование автомобильного газового баллона объемом в 50-80 литров. Он обладает увеличенным диаметром, за счет чего повышается комфорт при розжиге. Также такое изделие обладает достаточной вместительностью. За счет большого размера его ширина позволяет использовать всю длину стандартных шампуров, благодаря чему вы сможете приготовить порцию продуктов для всей компании. К числу нюансов следует отнести тот факт, что ненужные автомобильные баллоны – это редкость, в отличие от пропановых, а покупка нового считается нецелесообразной.

Помимо ресивера, вам потребуются следующие компоненты:

отрезок стальной трубы и уголки;
ручки из металла, которые будут крепиться на крышку;
петли – можно использовать элементы, предназначенные для дверей или мебели;
труба, диаметр которой составляет 100 мм, а ее колено должно составлять 90 градусов. Труба потребуется в том случае, если предусматривается дымоход;
решетка для организации барбекю;
материал для крепежа: болты, гайки, заклепки.

Подготовьте элементы декора, с помощью которых вы сможете придать сооружению благородный вид. Также вам потребуется грунт, краска и растворители.

Если говорить о перечне инструментов, вам потребуются следующие позиции:

сварочный аппарат;
электрическая болгарка;
электрическая дрель;
сверла, предназначенные для работы по металлу;
струбцины, с помощью которых вы сможете производить фиксацию металлических компонентов;

металлическая линейка;
электроды диаметром 3-4 мм;
отрезные и зачистные диски для болгарки;
чертилка;
кёрн;
разводные и газовые ключи;
комплект гаечных ключей.

Если вы планируете в дальнейшем производить окрашивание конструкции, подготовьте насадку-щетку для дрели или болгарки. Также вам потребуется кисточка или распылитель.

Подготовив все необходимые позиции материалов и инструментов, можете приступать к дальнейшим действиям.

Металлический баллон

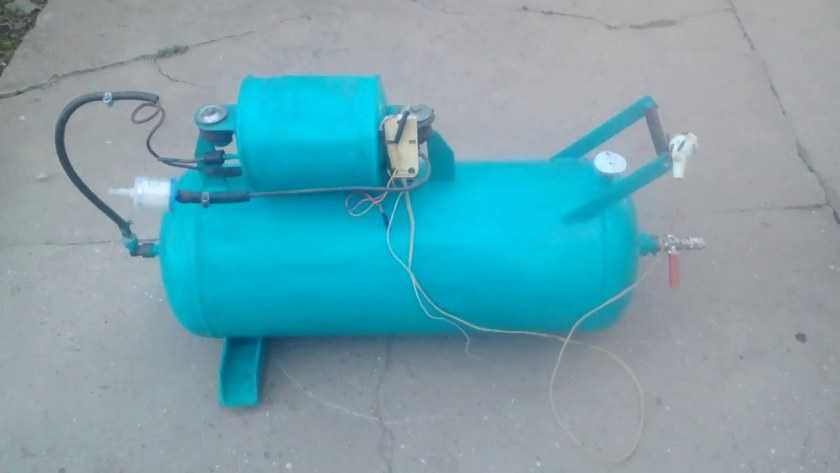

Как создать компрессор из газового баллона своими руками:

вентиль демонтируется с помощью разводного ключа;
в баллоне не должно остаться газа;
внутренние поверхности очищают от грязи и ржавчины;
в корпус баллона ввариваются трубчатые разветвители для присоединения шлангов. Можно также использовать резьбовые пробки с уплотнительными прокладками;
производится окрашивание;
монтируется манометр;
присоединяются шланги.

Чтобы было удобно периодически сливать конденсат, можно также предусмотреть конденсатоотводчик. Хотя в гаражных условиях для слива скопившейся внутри баллона жидкости можно использовать одно из отверстий, отсоединив шланг.

Что делать с пустым баллоном?

Итак, использованный газовый баллон следует утилизировать – сдать его в специализированную организацию по продаже газовых баллонов, где установят его пригодность для повторной заправки. Или разрежут для последующей сдачи в металлолом, поскольку повреждённые или склонные к тому баллоны никто не ремонтирует.

Сдайте пустые баллоны в службу по переработке. Выбросьте пустой баллончик в мусор. Постарайтесь использовать продукт до полного опустошения баллончика. Поищите на местных сайтах информацию об утилизации накопленных опасных материалов. Возьмите с собой аэрозольные баллоны и другие масляные или красящие продукты, когда посетите мероприятие по утилизации опасной продукции.

Устройство и принцип работы воздушного компрессора

Основным узлом подобного оборудования является нагнетатель, состоящий из электродвигателя и поршней. Однако стоит сразу отметить, что компрессоры могут предназначаться для различных целей. К примеру, автомобильное устройство, предназначенное для подкачки шин, также называется компрессором, но его невозможно применить для подачи воздуха на краскопульт. Всё дело в том, что подобным устройством воздух подаётся неравномерно, что неприемлемо при окраске поверхностей. Для равномерной подачи на краскопульт, устройство комплектуется специальным резервуаром – ресивером.

Сам по себе такой компрессор не годится для аэрографии или покраскиФОТО: drive2.ru

Установка необходимого давления

Довольно большое количество проблем возникает с установкой требуемого давления. Это связано с тем, что оно может варьировать в большом диапазоне в зависимости от следующих моментов:

Протяженности магистрали. С увеличением протяженности магистрали на выходе показатель существенно снижается.
Пропускной способности шланга. Этот показатель также оказывает влияние на давление.
Типа и мощности установленного мотора. Большое распространение получили устройства, которые питаются от сети 220 В.

Контроль рассматриваемого параметра проводится за счет манометра, который встроен в редуктор

При выборе манометра уделяется внимание его точности и многим другим моментам

О том, как сделать ресивер из газового баллона

Для того чтобы работы прошли правильно и конечный продукт получился полностью безопасным в эксплуатации, очень важно знать до начала работ, как сделать ресивер из газового баллона. Первое, что требуется – это подготовить непосредственно емкость, инструменты и запастись временем, поскольку для изготовления ресивера по всем правилам может потребоваться несколько часов

Важным элементом является реле давления, поскольку оно будет регулировать его в готовом агрегате. Также среди запчастей должен находиться и манометр, рассчитанный на 10 атм. Газовый баллон в качестве ресивера используется не первый год, поэтому в интернете можно найти много подробных планов и чертежей по его созданию, если опыта в подобной работе еще нет.

Когда все инструменты собраны, наступает следующий этап – сборка, а именно, столярные работы. Прежде всего, необходимо подготовить баллон, открутить или срезать вентиль, чтобы уменьшить давление внутри, затем промыть водой обязательно в большом количестве, чтобы убрать остатки содержимого со стенок. Таким образом, будущий ресивер из газового баллона готов к дальнейшей работе. После того как баллон будет подготовлен, потребуется найти деревянную основу, подойдет, если нет ничего другого и обычная ДСП. После к баллону потребуется приварить две ножки, как раз для последующего удобного крепления баллона к приготовленной деревянной основе.

Для того чтобы создать ресивер из газового баллона своими руками, потребуется очистить старую краску, чтобы зачистить ржавчину, если она имеет место быть, поскольку она ухудшает состояние баллона, следовательно, и его надежность. Сборка и отладка конструкции в целом может занять несколько дней, поэтому лучше всего сразу посмотреть, как выглядит готовый ресивер из газового баллона, фото также можно отыскать в сети.

Обратный клапан – вещь необходимая, так как он позволяет мотору спокойно и плавно запускаться даже при наличии высокого давления внутри системы. Если его не установить, то конструкция будет просто гудеть и не запускаться

Подобное поведение может стать причиной перегрева всей конструкции, поэтому на это важно обратить особое внимание. Электроконтактное реле позволяет не испытывать проблем с включением и отключением агрегата при достижении определенных значений воздушного давления, регулятор давления с отстойником воды, а также встроенным фильтром и манометром позволяет выставлять желаемое рабочее давление и не беспокоиться о чистоте имеющегося воздушного потока

Таким образом, ресивер из газового баллона потребует от человека особых знаний и умений, но позволит обеспечить бесперебойную работу агрегата при условии, что он собран в соответствие с нормами и требованиями по безопасности. Если собственных знаний не достаточно или имеются сомнения, лучше выбрать хорошее обучающее видео, или проконсультироваться со специалистом, чтобы избежать неприятностей в процессе использования не надежной конструкции

Внимание к мелочам – залог успеха, в отношении ресивера эта истина также справедлива и должна выполняться особенно тщательно

Сравнение покупного и любительского компрессора

Нужно ли браться за сложную работу по сборке компрессора? Сравним характеристики профессионального и самодельного варианта:

Заводская модель оборудована системой точного контроля давления, манометром, фильтрами. Конструируя агрегат самостоятельно, можно собрать полный пакет необходимых комплектующих и установить их на свои места без ущерба для качества.

Обратите внимание!

Вибростол своими руками — выбор материалов, узлов и агрегатов для вибростола с пошаговым описанием изготовления
Зернодробилка своими руками — принцип работы, виды и особенности создания устройства для переработки зерновых культур
Бетономешалка своими руками | Наглядное пособие как и из чего изготовить бетономешалку самостоятельно

Если мощности самодельного компрессора вам будет в дальнейшем не хватать, всегда можно усовершенствовать конструкцию, заменив, к примеру, ресивер из огнетушителя на баллон от пропан-бутана или вообще на газгольдер б/у.
