Эксплуатация штангенциркуля — основные правила и рекомендации

Перед тем, как измерить диаметр трубы или произвести иные измерительные манипуляции, следует выполнить проверку инструмента на пригодность к использованию. Часто на неисправности страдают штангенциркули циферблатного типа. Их достаточно один раз уронить, чтобы они показывали с большой погрешностью или вовсе вышли из строя. Проводить проверку перед измерением нужно любого измерительного инструмента. Принцип проведения проверки следующий:

Взять в руки инструмент и свести губки вместе. Между соприкасающимися губками просвет должен быть практически незаметным. Если просвет большой, то инструмент непригоден к применению
При сведении губок вместе, шкала на подвижной рамке и неподвижной линейке должны совпасть. Если они не совпадают, то измерения будут неточными
Очистить прибор от загрязнений при наличии таковых. Если на корпусе инструмента имеются признаки ржавчины, то ее нужно удалить, иначе это повлияет не только на точность измерений, но еще и на работоспособность устройства

Штангенциркуль — это модернизированная линейка, которая позволяет не просто измерять размеры, но еще и получать точные показания. Как необходимо проводить измерения при помощи штангенциркуля, знают далеко не многие. Как пользоваться устройством, учат еще в школе, однако эти знания быстро забываются, особенно если долго не брать в руки прибор или вовсе воспользоваться им в единичном случае.

Материалы отделки

7 лучших электронных термометров с выносным датчиком Материалы для отделки стен кафетерия в стиле лофт:

грунтовка – подготавливает поверхности под лакирование, оштукатуривание или окрашивание, защищает от грибка и плесени;
лак по бетону;
декоративная штукатурка, имитирующая бетон;
облицовочный камень или кирпич;
водоэмульсионная краска (используется в основном белого цвета);
мозаичная плитка одного цвета.

Современный концепт лофта отличается от того, который был зарожден в Америке более аккуратной эстетикой. Например, это касается кирпичной кладки. Она более аккуратная, стилизованная, чем у настоящей ветхой кладки. Если в конструкциях отсутствует кирпичные стены, тогда их создают искусственно. Такой маневр помогает подчеркнуть стиль лофт грубостью неотделанной стены. Кирпич лучше брать облицовочный любого оттенка:

песочный, бежевый, желтый;
красный или коричневый;
эксклюзивные варианты – черный, белый, необычный серый.

Использован кирпич разных оттенков – белого, серого и коричневыхИсточник panceramic.ru

Чтобы обустроить кафе в стиле лофт бетонный потолок можно оставить открытым, не «зашивать» его гипсокартоном или натяжным потолком. Бетонные поверхности обрабатываются только антисептическими прозрачными лаками. Некоторые проекты допускают побелку. Лофтовый дизайн спокойно относится к таким отделочным материалам. Побелка подходит не только для потолка, но и стен. Визуально она придаст ощущения большего пространства.

Побеленный сводчатый потолок, плавно переходящий в стеныИсточник entermedia.io

Современные варианты лофта позволяют подключать к созданию пространства кофейня в стиле лофт керамику или кафель. Но их дизайн должен имитировать грубую каменную, кирпичную кладку или хотя быть однотонными, гладкой матовой текстуры поверхности (без выпуклых или вогнутых рисунков, орнаментов и прочих излишеств).

Серая плитка удачно подобрана для кафе в стиле лофтИсточник plitka.by

Кирпич, бетон или камень неплохо соседствуют со стеклом и сталью. Причем металлические предметы могут быть отшлифованными, блестящими, со следами ржавчины или полностью покрытыми слоем ржавчины. Конечно же, речь идет об имитации коррозии металла. Хотя есть проекты, включающие элементы с настоящей ржавчиной.

Стальные конструкции в лофт-кафеИсточник tr.pinterest.com

Стекло подходит любое – матовое, прозрачное. Главное, не цветное

Разноцветные витражи (мозаика из кусочков стекла) используют с осторожностью. Их пестрота может послужить лишь только как разбавление унылого фона. Поэтому витражи должны быть маленькими и немногочисленными

Достаточно одного-двух на все помещение. Цвета мозаики лучше побрать приближенные к естественно-природным

Поэтому витражи должны быть маленькими и немногочисленными. Достаточно одного-двух на все помещение. Цвета мозаики лучше побрать приближенные к естественно-природным.

Полы можно оставить бетонными, если их состояние удовлетворительное. Есть вариант укладки паркета из широких плашек. Восстанавливают также и старые, уже существующие, паркеты. Линолеум и пробковое покрытие непрактичны для кафе. Они также не подходят для лофта.

Подходящие отделочные материалы:

плитка с фактурой металла – от серого до ржавого, переходящие оттенки;
плитка с фактурой бетона;
восстановленный дощатый пол;
восстановленный паркет;
бетонные плиты.

Будет идеально, если уложить плитку серых оттенков. Такая плитка может иметь неброский орнамент или абстрактный рисунок. Или просто подобрать однотонную напольную плитку.

Измерение длины

Правильное измерение длины обеспечивается параллельным положением штанги в двух плоскостях к линии измеряемой длины.

Параллельность к поверхности штанги

Не параллельность боковой поверхности штанги или ребра к линии размера вызовет снятие ложного размера.

Ложный размер

Установить правильное положение инструмента поможет увеличенная длина контакта губок с поверхностями, а также приложение штанги к поверхности оси детали.

Надежный контакт инструмента

Измерение внутренних длин

Плоскость и ребро штанги должны быть параллельны линии размера. На фото показано неправильное и правильное положение инструмента при снятии размера.

Неправильное положение

Правильное положение

Правильное положение инструмента ШЦ-2

Правильный прижим инструмента

Теперь, когда с правильным позиционированием инструмента определились, остаётся обеспечить плотный контакт измерительных поверхностей с контр-поверхностями.

Очень важно следить, чтобы контакт не пришёлся на радиус в углах уступов. Правильно сделанный прижим к поверхности, должен быть плотным исключающим наличие каких-либо зазоров

Правильно сделанный прижим к поверхности, должен быть плотным исключающим наличие каких-либо зазоров.

Зазор образованный неплотным прижимом, в совокупности с фактическим размером, будет показан отсчетным устройством штангенциркуля, но эти данные будут ложными.

Обычно губки прижимаются к поверхностям детали усилием, приложенным непосредственно к рамке или через подающий ролик.

Такой способ прижима может обеспечить достаточную стабильность и точность при измерениях. С увеличением измеряемых длин, когда усилие прижима должно быть более жестким с целью формирования надежного прижима к измеряемым поверхностям.

Применение такого способа содержит риск получения ложных результатов.

Дело в том, что увеличенное давление на основную рамку может вызвать перекос рамки вместе с подвижными губками.

Перекос рамки

Устранить перекос в рамке поможет увеличение прижима ее к штанге стопорным винтом.

Способ жёсткого прижима при замерах

Правильное позиционирование штангенциркуля при осуществлении замера предполагает прижим давлением непосредственно на рёбра губок.

Жесткий прижим губок

Давление на рёбра не может привести к перекосу рамки, а это значит, что жесткий прижим с легким покачиванием, только улучшит точность съема размера.

Важно недопущение перекоса рамки при достижении плотного прижима. После нахождения положения, стопорный винт зажимается для выведения инструмента из контакта с деталью и последующего считывания размера

Какой фирмы лучше выбрать

Одной из самых важных характеристик прибора, на которую стоит обращать внимание при покупке, выступает его точность. В том случае, если замеры будут произведены не верно, изготовленные детали не подойдут к предмету, для которого они были предназначены

Именно по этой причине важно выбирать инструмент, изготовленный проверенным производителем. Эксперты утверждают, что таковыми являются следующие компании:

Norgau. Эта российская компания считается одним из лучших производителей инструментов, которые используются для осуществления высокоточных измерений. Norgau выпускает свою продукцию уже более 20 лет. При этом представленная компания известна не только на территории Российской Федерации. Она имеет несколько дочерних предприятий в европейских странах, что позволяет воспринимать ее, как надежного производителя.
Matrix. Этот производитель получил известность благодаря своей десятилетней истории и большому ассортименту инструментов (более 3000 позиций). Matrix готова предложить потребителю не только измерительные, но и слесарные, режущие, столярные инструменты, а также приборы, которые могут понадобиться при выполнении строительных, отделочных работ и ремонта автомобилей.
Shan. Эта компания неоднократно получала международные знаки качества. Несмотря на то, что ее история началась только в 2013 году, она успела зарекомендовать себя, как надежный производитель разнообразных измерительных приборов.
Griff. Компания Griff зарекомендовала себя, как ответственный и надежный производитель строительного, абразивного, измерительного и другого оборудования. Она порадует потребителей широким ассортиментом, который насчитывает около 1000 позиций и высоким качеством произведенной продукции.
Staver. Эта компания широко известна производством качественных электроинструментов, которые могут понадобиться при выполнении работ по ремонту, строительству, отделки помещений и измерения тех или иных деталей. При этом, Staver готов предложить потребителю продукцию, качество которой подтверждено не только российскими, но и международными сертификатами.
Зубр. Эта компания занимается производством не только измерительных инструментов, но и арматуры, хозяйственных товаров, строительных инструментов и комплектующих для сантехники.
Topex. Измерительные и строительные инструменты, изготовленные польской компанией Topex имеют огромную популярность на территории Европейских стран. Она была основана в 1990 году и успела завоевать не только европейские рынки, но и получить известность в странах СНГ.

Как пользоваться штангенциркулем: 3 основных функции

Штангенциркуль — очень простой в использовании и полезный инструмент, который можно применять как в домашней мастерской, так и в быту.

Например, с помощью штангенциркуля вы можете быстро измерить сечение кабеля, который используете для подключения электрической розетки или осветительного прибора. Это может быть особенно полезно в тех случаях, когда на внешней изоляции кабеля отсутствуют какие-либо опознавательные знаки.

Также с помощью данного инструмента можно выполнить множество других измерений, о которых мы расскажем в статье.

Содержимое

1 Из чего состоит штангенциркуль
2 Измерение внешнего размера
3 Измерение внутреннего размера
4 Измерение с помощью глубиномера
5 Электронный штангенциркуль
6 Видео по теме

Из чего состоит штангенциркуль

Штангенциркули бывают механическими и электронными, а также различаются между собой точностью измерения.

Классический штангенциркуль состоит из штанги со шкалой, подвижной рамки со шкалой, двух верхних губок (для измерения внутренних размеров) и двух нижних губок, с помощью которых измеряются наружные размеры.

Ещё одним важным элементом штангенциркуля является глубиномер, который служит для измерения глубины пазов и отверстий.

На каждом штангенциркуле указывается точность измерения. Например, на фото ниже представлен штангенциркуль с точностью измерения 0,02 мм.

Измерение внешнего размера

Допустим, нам необходимо измерить наружный диаметр торцевой головки. Как это сделать?

Всё просто: зажимаем деталь между нижних губок штангенциркуля и закручиваем винт фиксации подвижной рамки, чтобы не сбились показания, после чего вынимаем измеряемый предмет.

Далее приступаем к изучению шкалы на штангенциркуле.

Но в данном случае она стоит между 25 и 26 мм. Как в этом случае узнать точный размер детали?

Для этого нам нужно найти риску на шкале подвижной рамки, которая будет полностью совпадать с риской на основной шкале.

В нашем случае полное совпадение имеет риска под №8. Соответственно, наружный диаметр торцевой головки составляет 25,8 мм.

Измерение внутреннего размера

К примеру, надо измерить внутренний диаметр какой-либо гайки. Выполняем операцию с помощью верхней пары губок штангенциркуля, после чего закручиваем фиксирующий винт подвижной рамки.

В данном случае нулевая риска на шкале подвижной рамки снова не совпадает с риской на основной шкале, а находится после отметки 10 мм.

Чтобы узнать точный размер, ищем на подвижной шкале риску, которая будет полностью совпадать с риской на основной шкале. Таким образом, внутренний диаметр измеряемой детали составляет 10, 34 мм.

Измерение с помощью глубиномера

Используя «встроенный» глубиномер штангенциркуля, можно измерить глубина паза или отверстия.

Делается это очень просто: опускаем глубиномер в измеряемое отверстие, зажимаем фиксирующий винт и смотрим на шкалу.

Выполняем все те же действия, что и в предыдущих случаях. Получаем глубину отверстия 34, 62 мм.

Электронный штангенциркуль

При помощи электронного штангенциркуля выполнять измерения намного удобнее, чем механическим — на циферблате сразу показываются значения до сотых миллиметра. Однако электронные штангенциркули часто могут выдавать неверные значения, в особенности если почти разрядилась батарейка.

Видео по теме

Подробнее о том, как правильно пользоваться штангенциркулем дома или в мастерской, советуем посмотреть ниже — в авторском видеоролике. Своим опытом поделился автор YouTube канала «Хочу Всё Знать».

Андрей Васильев

Задать вопрос

Составные детали и применение

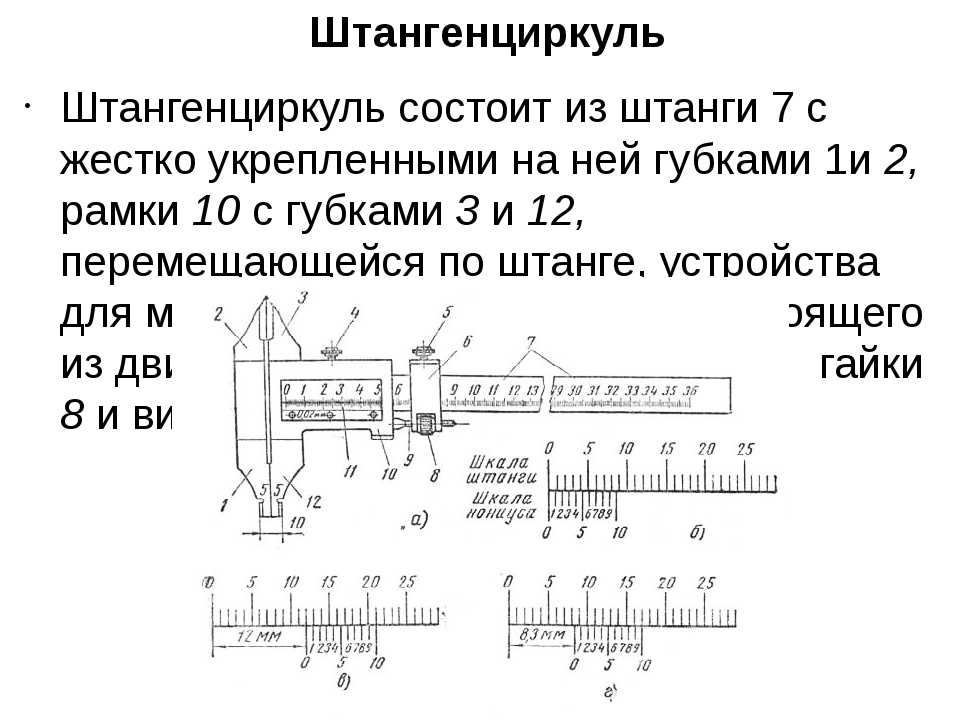

Устройство штангенциркуля.
