Установка и подключение настенного светильника

Схема подключения через выключатель на проводе

А что
делать, когда конструкция бра не позволяет разместить внутри корпуса
дополнительный выключатель на цепочке или просто такового нигде нет в наличии?

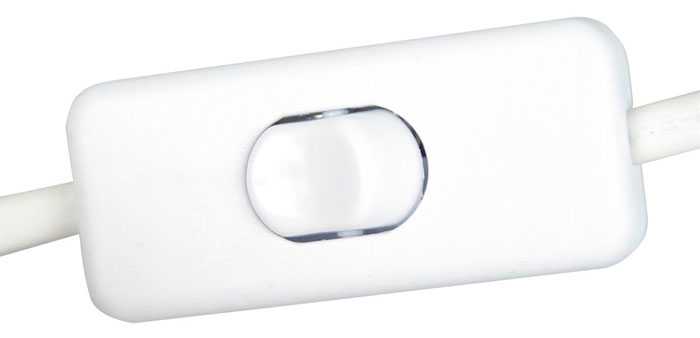

В этом случае данный выключатель, но уже немного другой конструкции, можно установить непосредственно на шнуре питания.

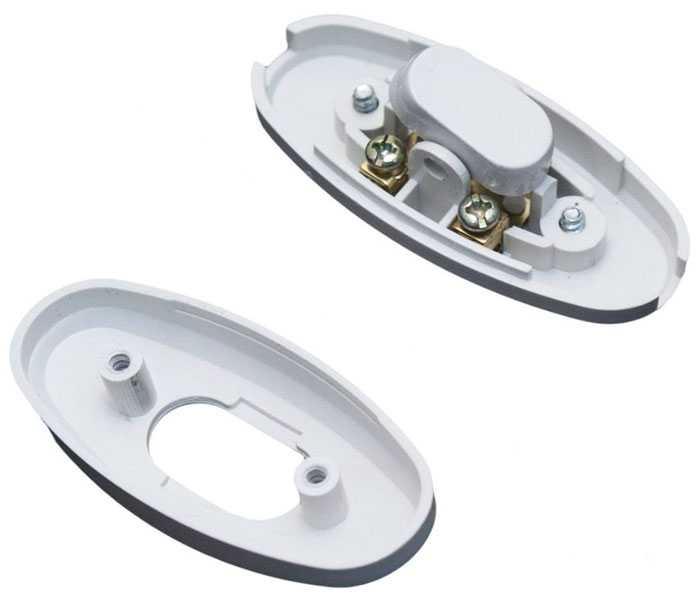

Перед монтажом разберите такой проходной переключатель, выкрутив шурупы с тыльной стороны. Под крышечкой вы увидите два контакта.

По аналогии
с подключением через цепочку сюда нужно завести фазу. Берете двухжильный гибкий
провод ШВВП 2*0,75мм2 необходимой длины и зачищаете изоляцию с обоих концов.

При этом
жилы на конце, где будет устанавливаться переключатель, необходимо зачистить на
разной длине. Один из проводников подключаем к одному контакту, а другой – ко
второму.

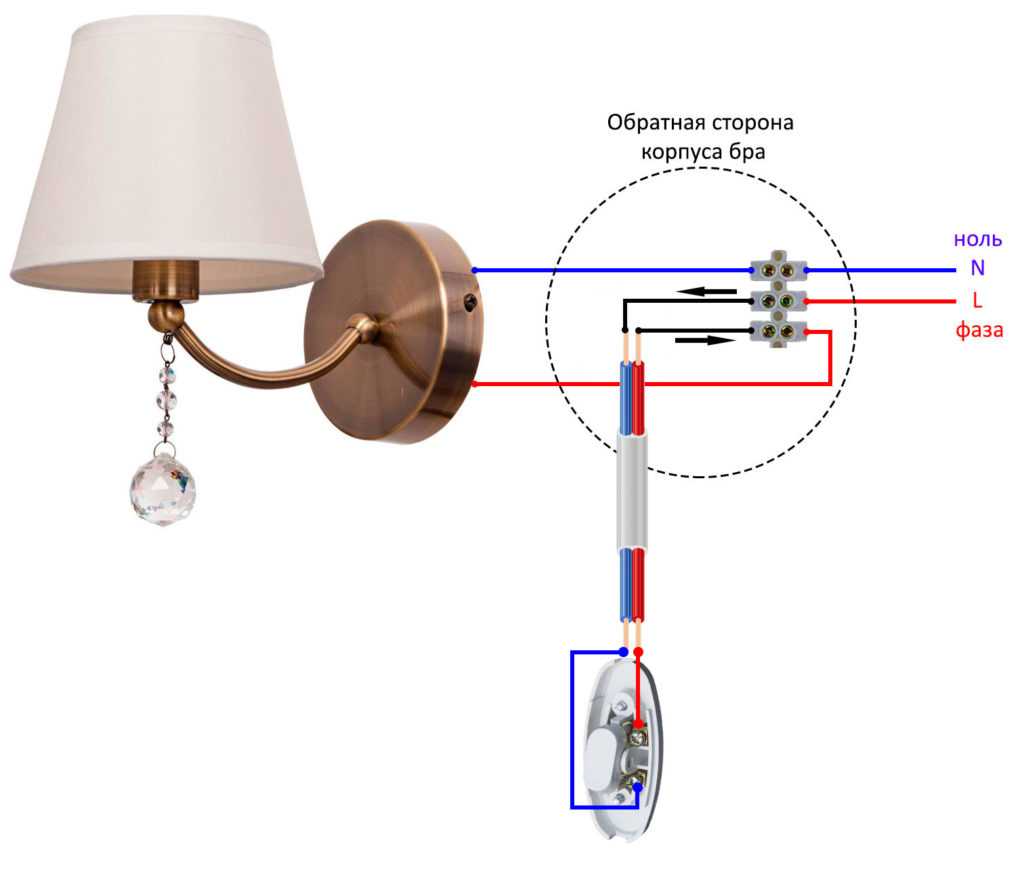

Сам шнур заводим внутрь корпуса бра и здесь же производим коммутацию всех проводников между собой. Подключение можно сделать опять же через клеммники.

Ноль по
старинке идет напрямую. Фаза по одной жиле шнура сначала спускается вниз к
переключателю, а затем через вторую жилу возвращается обратно в бра.

А что
делать, если вы хотите установить светильник в новом месте, где вообще ранее не
закладывалась под это дело проводка, но зато недалеко присутствует розетка?

Дабы не
срывать обои и не штробить заново стены, можно просто смонтировать бра над
розеткой и подключиться к ней через вилку. С одной стороны шнура подключаете
вилку, другой конец заводите в бра, а посередине устанавливаете проходной
переключатель.

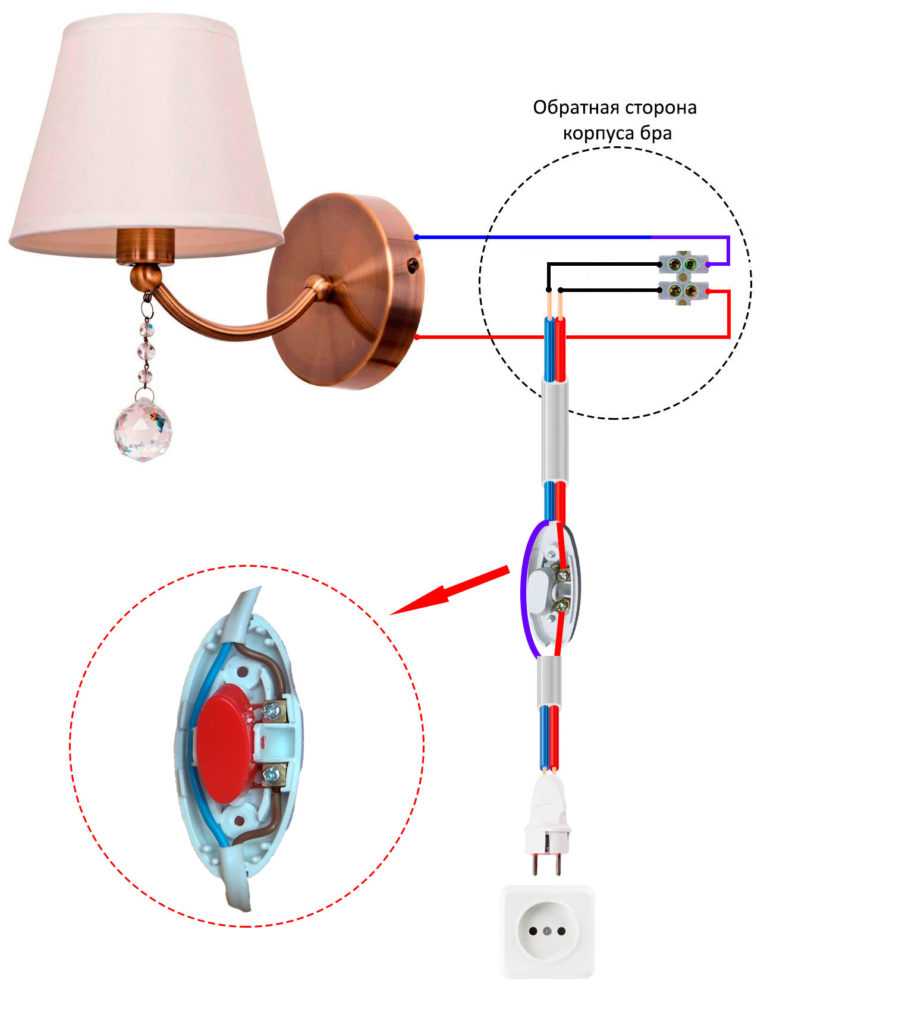

Получается
вот такая схемка:

Со стороны
это выглядит не очень красиво, но если розетка будет где-нибудь спрятана, а на
виду останется только шнурок с выключателем, то картинка немного меняется.

Самое
главное на вилке и розетке не забудьте отметить с какой стороны находится фаза.
Потому что выключатель должен разрывать именно ее.

Перевернете
вилку и это может закончиться весьма печально. В этом случае на шнуре
рекомендуется монтировать переключатель, который одновременно разрывает сразу
два проводника, как фазный, так и нулевой.

Тогда не придется каждый раз запоминать в каком положении было все подключено изначально, и опасаться, что напряжение после отключения все еще присутствует на патроне лампочки.

Принцип подключения люстры к одноклавишному выключателю

Схема этого варианта монтажа проводов приведена на самом верхнем рисунке. Количество лампочек в люстре показано условно, а их соединение выполняется только параллельным методом. Желто зеленым цветом показан проводник защитного нуля РЕ, голубым — рабочего N, а красным — фазы L.

В старых зданиях, оборудованных по двухпроводной схеме с системой заземления TN-C, РЕ-проводник отсутствует. Но, в государственном масштабе запланирован переход на систему TN-C-S, который уже постепенно проводится. Поэтому прокладывайте этот защитный ноль заранее в своей квартире, ибо вам его доведут только до квартирного щитка.

Проводка внутри люстры должна быть собрана и проверена на столе до подвешивания светильника на потолок. Иначе существует риск создания КЗ при включении под напряжение даже у только что купленных в магазине устройств.

Для создания электрических магистралей используются кабели, проложенные от распределительной коробки к:

• квартирному щитку;
• выключателю;
• люстре.

Наличие распределительной коробки обязательно по правилам безопасности. В ней собираются кабельные концы в единую схему.

Грамотные электрики подписывают окончания кабелей и маркируют клеммы и провода. Это не только облегчает монтаж, но и возможный поиск будущих неисправностей.

Вариант применения цветовой маркировки проводов показан на картинке, но на практике встречаются и другие способы.

Как проверить провода в кабеле

Подключение люстры к выключателю может выполняться при строительстве здания или в процессе эксплуатации для замены схемы освещения. Во всех случаях работа должна выполняться при отключенном напряжении в квартирном щитке с принятыми мерами по недопущению его несанкционированной подачи включением посторонним человеком автоматического выключателя. Например, можно снять концы проводов с питающей схемы.

Только после этого проверяют или создают маркировку. Достоверные результаты обеспечивают только электрические методы, основанные на «прозвонке» специальными измерительными приборами:

• омметрами;
• тестерами или мультиметрами;
• самодельными «прозвонками» электриков или подобными заводскими моделями.

В домашних условиях можно вполне обойтись куском проволоки с зажимом крокодил или бельевой прищепкой, батарейкой и лампочкой.

Крокодил подключают на один конец кабеля, а контактом батарейки перебирают жилы на обратной стороне. При совпадении проводника лампочка загорится.

По этому принципу работают дешевые китайские прозвонки со светодиодами. Но, у них не совсем удачная конструкция: она, в силу малого значения тока свечения светодиода, обладает повышенной чувствительностью и способна в отдельных случаях прозвонить другую цепь через параллельное сопротивление, чем вводит в заблуждение неопытного работника.

Светодиодные индикаторы на выключателях

Эта довольно оригинальная конструкция указывает положение выключателя в темное время, но она предназначена для ламп с нитью накаливания и галогенных. При подключении светодиодных или энергосберегающих люминесцентных светильников через подобные выключатели возникает их подсвечивание, мерцание.

Оно создается из-за повышенной чувствительности источника света к проникающему на него потенциалу через светодиодный указатель, выполненный встроенными электронными платами.

Для устранения подобного дефекта отдельные умельцы рекомендуют подбирать конденсаторы, обладающие значительным емкостным сопротивлением, для вставки в цепь питания светильника. Но, это неэффективная мера. Исправить положение можно:

1. демонтажем платы из выключателя, то есть отказом от подсветки;
2. подключением в схему электромагнитного реле, обмотка которого будет управляться выключателем, а контакты коммутировать светильники.

При втором способе реле располагают в люстре около рабочего нуля, который тоже надо заводить на обмотку.

Светильники с пониженным напряжением

Среди конструкций люстр встречаются светильники с источниками напряжения 12 или 24 вольта. Обычно это красивые галогенные лампы. Для их питания достаточно купить электронный трансформатор. Благодаря маленьким габаритам его можно разместить внутри корпуса осветительного прибора или на потолке около клеммной колодки.

Схема подключения приведена на картинке.

Выбирая модель электронного трансформатора, в магазине обратите внимание на его выходную мощность. Она не должна быть меньше, чем нагрузка, создаваемая всеми подключенными светильниками

Способы подключения по типам моделей

Подключение настенного светильника, точнее, его способ, зависит от типа устройства. В магазинах есть разные виды бра – со шнурком, вилкой, веревочкой (цепочкой, сонеткой), без шнура – на клавишах

Чтобы правильно подключить прибор к электросети, важно ознакомиться со спецификой работы

При монтаже следует учесть такие моменты:

• при высокой влажности воздуха убедиться, что осветительный прибор имеет влагозащиту;
• учесть, какой тип лампочек используется, – нельзя покупать те, что превышают указанную в паспорте мощность;
• если светильник питается от 12-24 вольт, дополнительно приобрести трансформатор напряжения, включить его в схему.

Веревочная модель

Повесить на стену веревочный светильник труда не составит, сделать это сможет даже начинающий мастер. Подводят электрические провода до необходимой пользователю высоты (обычно 1-2 метра от пола) скрытым способом, чтобы не испортить вид комнаты. Всего их должно быть три – ноль (N), фаза (L) и заземление (PE). Затем в соответствии с приложенной схемой нужно прикрепить контакты к колодкам с клеммами соответствующей маркировки. Фазу соединяют с фазой, ноль с нулем и заземление с заземлением.

Клавишная модель

Установка бра с выключателем-клавишей отличается рядом особенностей. Вместо веревки у таких устройств контакты, которые подключают самостоятельно. Все провода и соединения для такого бра полностью скрывают в стене. Для этого потребуется штробить, потому стоит подумать о креплении светильника заранее.

При работе надо соблюдать осторожность. В противном случае высок риск короткого замыкания, а так как проводка внутренняя, сложно будет устранять последствия. Надо устанавливать бра строго по схеме, стыкуя провода по цвету и маркировке

Сетевая вводная фаза пойдет на переключатель, от него — опять на бра, чтобы обеспечить возможность разъединения электрической цепи. Ноль и заземление в ходе монтажных работ надо соединять напрямую

Надо устанавливать бра строго по схеме, стыкуя провода по цвету и маркировке. Сетевая вводная фаза пойдет на переключатель, от него — опять на бра, чтобы обеспечить возможность разъединения электрической цепи. Ноль и заземление в ходе монтажных работ надо соединять напрямую.

Шнур с вилкой

Повесить на стену бра, имеющее вилку на шнуре, очень просто. У подобных светильников есть провод, как у всех электроприборов, вилкой они включаются в розетки. Рекомендуется покупать их, если нет возможности проштробить стену, проложить новую проводку и смонтировать отдельный выключатель. Чтобы зажечь свет, достаточно просто вставить вилку в розетку либо воспользоваться переключателем (его добавляют для более комфортного разъединения цепи). Вешать на стену такие устройства можно без элементарного знания электрических схем подключения.

Как подключить бра, способы подключения, пошаговая инструкция

2017-01-25

Настенные светильники бра уже несколько десятилетий остаются одним из самых востребованных видов светотехники. Их основным достоинством является рассеянное и мягкое освещение, позволяющее комфортно читать, а также создавать акценты и уют в интерьере каждой комнаты. Современные бра отличаются по типу конструкции и, соответственно, по способу подключения:

• светильники со шнуровым выключателем;
• бра, питание которых обеспечивается от розетки при помощи вилки;
• световые устройства, включаемые при помощи клавиши на стене.

Самостоятельное подключение любого типа бра не вызовет особых затруднений, если знать, как это сделать правильно и учесть ряд нюансов. В данной статье вы найдете подробное описание процесса всех способов подключения бра своими руками со схемами и поясняющим видео.

Веревочные и цепочные модели — как подключить бра с выключателем-шнурком?

Перед подключением прибора освещения, выберите высоту его установки и сделайте скрытую проводку. Чтобы правильно осуществить монтаж изделия, вам нужно будет лишь соединить два либо три провода и закрепить светильник на стену.

Для подключения бра с цепочкой вам потребуются такие инструменты:

• изолента;
• саморезы;
• отвертка;
• остро заточенный нож.

Важно! Перед началом работ не забудьте обесточить помещение

Существует две разновидности подключения — с тремя и двумя проводами:

• в первом случае это будут провода ноль (N – нейтральный), фаза (L) и земля (PE – заземляющий). Подключение проводите к соответствующим им вводными проводами. Для это зажмите их клеммными колодками и зафиксируйте при помощи прижимных болтов;
• в случае с двумя проводами, вы увидите белый либо коричневый провод, являющийся фазой. Их крепят к клемме L. Синие провода представляют собой рабочий ноль, провода этого цвета подключайте к клемме N. Если ваше бра имеет две и более лампочек, то число контактов возрастет. Так, от двух ламп будет выводиться не 2, а 4 провода, как на нижеприведенном фото.

По завершении работ закройте корпус светильника и закрепите световое устройство на стене при помощи саморезов

Клавишные модели — как подключить светильник бра с выключателем?

Альтернативой прибором освещения с выключателем веревочного типа являются бра, включение/выключение которых происходит при помощи клавиши на стене. Зачастую конструкция таких изделий вместо цепочки предполагает только наличие контактов, которые вам нужно самостоятельно соединить.

Как видно на схеме, подключить такой настенный светильник-бра практически так же просто, как и модели предыдущего типа. Главное, помните о следующих моментах:

вводная фаза должна идти на выключатель;
фаза от выключателя должна заходить обратно на осветительный прибор;
ноль и землю соединяйте в данной ситуации напрямую.

Важно! Будьте внимательны, в большинстве изделий из Китая и некоторых других моделях бра все провода могут быть покрыты изолирующим материалом одного цвета. Чтобы не запутаться и обеспечить для себя безопасность во время ремонтных работ или обслуживания светотехники, пометьте все контакты при помощи разноцветной изоленты либо кембриков

Шнур и вилка — как подключить бра к розетке?

Еще одна разновидность бра — это светильники без выключателей, которые подключаются к сети электропитания напрямую, при помощи вилки. Просто подключите контакты бра к соответствующим проводам электрического шнура (как это показано на приведенных выше схемах, фаза к фазе, ноль к нулю) с вилкой. Теперь вставьте вилку в розетку, и наслаждайтесь комфортным рассеянным освещением.

Неоспоримым достоинством такого способа является то, что вам не придется штробить и сверлить стены или дополнительно устанавливать выключатель. Если вы считаете неудобным частое подключение вилки к розетке, ориентируясь на схему для клавишных моделей, добавьте в цепь шнур, который позволит разрывать цепь.

Надеемся, что ознакомившись со схемами подключения бра к сети и обучающим видео, вы убедились, что сделать это своими руками действительно просто. Современные изготовители таких светильников предлагают множество очаровательных и стильных моделей различного типа в разнообразном стилевом оформлении. Поэтому профессионалы советуют использовать их для создания светового дизайна самых разных помещений: спальной комнаты, кухни, ванной, гостиной, холла и пр.

Как подключить бра с выключателем-шнурком

Среди частных случаев монтажа электроприборов встречаются такие, как установка настенного светильника. Очень часто такие осветительные приборы комплектуются шнуровыми выключателями.

Настенные светильники, или бра, используются для организации точечного освещения помещения, чаще всего прикроватного в спальне. Бра может иметь одну или несколько лампочек, подключаться в сеть напрямую или быть запитанной от розетки, а также включаться посредством выключателей различного типа.

Как произвести монтаж осветительного прибора, управляемого клавишным настенным выключателем, вы уже знаете. Теперь разберемся, как подключить бра, зажигаемое посредством шнурового выключателя.

Принципиального различия между схемами с клавишным и шнуровым выключателем вы не найдете – нулевой провод светильника соединяется с нулевым проводом из распределительной коробки, а фазный провод идет сначала на выключатель, а затем на распределительную фазу. Визуально разница заключается лишь в том, что шнуровой выключатель монтируется обычно непосредственно в корпус настенного светильника.

Если устройство вашей бра предусматривает наличие двух и более лампочек, то фазные провода каждой из них подаются непосредственно на клемму выключателя, соединяясь в этой одной точке. От выключателя в питающую сеть идет уже один фазный провод.

Богатый ассортимент электрических устройств на современном рынке может озадачить кого угодно. Но вооружившись нашими советами, вы сможете не только подобрать подходящий для себя выключатель электрического освещения, но и грамотно установить его у себя дома.

Этапы монтажа:

1. В щитке отключается электроснабжение. Проверяют по выключателям и электроприборам, но надёжнее всего будет протестировать сами провода с помощью индикаторной отвёртки.
2. Заднюю крышку или крепёжную планку бра прикладывают к поверхности стены. Отмечают места будущего крепежа.
3. С помощью саморезов или шурупов с дюбелями крепится крышка.
4. При необходимости питающий кабель обрезается (оставляют 10–12 см). Провода зачищаются (на 5–8 мм) и соединяются попарно, более подробно будет описано ниже. Далее надёжно заизолировать соединение!
5. Ставится корпус, крепится обычно декоративными гайками, которые идут в комплекте.
6. Устанавливается лампочка.
7. Закрепляется абажур (плафон).
8. Включается электричество, проверяется работа прибора.

Как определить провода?

Все представленные дальше схемы подключения будут работать только тогда, когда правильно определена проводка. Обычно это сделать несложно благодаря различию цветов, которыми традиционно отмечаются разные проводники:

• Фаза, L, — обычно чёрного, коричневого, белого цветов. Встречаются, однако, серый и даже красный, оранжевый, фиолетовый и бирюзовый.
• Ноль, N, — как правило, синей или голубой окраски.
• Заземление, PE, — зелёного, жёлтого или жёлто-зелёного цвета.

Хотя такая маркировка — хороший помощник для электрика, есть несколько сложностей. Во-первых, производители иногда всё же сильно расходятся в присвоении цветов проводникам (а есть ещё старый стандарт, который действовал у нас в прошлом веке, и новый). Во-вторых, мастера, которые прокладывали проводку, могли не заботиться о соответствии.

Поэтому самые надёжные способы определения — это использование индикаторной отвёртки (особенно если проводников только два: пробник сработает на фазу) и, если есть провод заземления, применение мультиметра.

Также нужно понимать, что если у светильника не одна лампочка, а больше, проводов будет также больше.

Подключение бра со шнурком

Такие модели называются также «верёвочного типа».

Можно подсоединить прибор к проводке так, что включение-выключение света будет осуществляться только шнуром, которым комплектуется светильник. Проводится такой монтаж просто.

Необходимо подвести провода к месту установки на стене, а затем сопоставить их с имеющимися у бра. Их, как уже было указано, должно быть три: фаза (L), ноль (N) и заземление (PE), последний может отсутствовать.

Соответствующие провода соединяются попарно, L с L и так далее. Если в проводке дома отсутствует заземление, соответствующий проводник бра изолируется.

Как правило, в бра встроена клеммная колодка, которая упрощает процесс.

Использование клавишного выключателя

В данном случае он будет играть ту же роль, что и шнурок. Подключение идёт по такой схеме:

• Фаза идёт на выключатель.
• Далее — на светильник.
• «Ноль» и заземление подключаются напрямую.

Включение через шнур с вилкой

В этом случае у вас может даже не возникнуть вопрос, как подключить бра — всё делается напрямую. Однако этот способ можно усовершенствовать, если прибор укомплектован шнурком. Тогда вилка может находиться почти всё время в розетке, а чтобы включить и отключить свет, достаточно будет потянуть за верёвку.

Изучив инструкцию и выбрав подходящую схему подключения, несложно своими руками повесить и люстру, и бра. Также советами Вам могут помочь опытные друзья и родственники.

Сами же осветительные приборы Вы можете выбрать из каталога нашей компании «Республика света». У нас представлено множество моделей разного дизайна, с описанием технических характеристик и с фото. Сделайте свою квартиру или дом привлекательнее и уютнее вместе с нами!

Что делать, если у моего телевизора нет порта USB?

Если у вашего телевизора нет USB-порта, вы можете легко добавить его. Большинство телевизоров имеют несколько портов HDMI, и вы можете подключить телефон через адаптер HDMI-USB (купить такой адаптер). Просто подключите телефон к USB-разъему адаптера, а конец HDMI к свободному порту телевизора. Затем настройте телевизор на этот порт и наслаждайтесь.

Есть несколько недостатков, о которых следует знать:

• Маловероятно, что USB-соединение зарядит ваш телефон, а это значит, что вам нужно следить за уровнем заряда батареи.
• Соединение может быть не таким быстрым, как беспроводное. Но это, вероятно, будет вашим лучшим вариантом.

Как сделать выключатель для бра: варианты

В настоящее время, достаточно часто встречаются осветительные приборы, которые великолепны в плане дизайнерского исполнения, но совершенно не продуманы с технологической точки зрения. Многие из них, оснащены только несколькими проводами и не имеют никаких устройств для управления светильником.

Для того чтобы управлять осветительным прибором, необходим сделать выключатель, который позволит не только включать и выключать устройство, но и управлять интенсивностью освещения.

Варианты выключателей:

• Провод с вилкой;
• Сонетка;
• Клавишный выключатель.

Достаточно часто, после завершения ремонтных работ в доме, докупаются осветительные приборы и устройства. И чтобы не занимать переделками, можно подключить светильники при помощи шнура с вилкой. Важным условием для этого, является наличие розетки.

Подключение можно осуществить двумя способами. Использовать только вилку и провод, а управление осветительным прибором осуществлять, используя вилку. Но так как это не совсем удобно, рекомендуется приобрести провод с вилкой в схему которых встроен выключатель.

Для придания эстетичности, можно использовать сонетку или обычный веревочный выключатель. Но для его монтажа, необходимо продумать способ монтажа данного устройства к осветительному прибору.

Если есть возможность произвести установку выключателя согласно типу проводки, то в этом случае, лучшим вариантом будет подключить осветительный прибор через клавишный выключатель или диммер. Диммер позволит управлять интенсивностью светового потока.

Описание бра со шнурком

Настенное бра с веревочным включателем

Бра с веревочным переключателем — это популярный вид светильников. Они часто используются для подсветки определенной зоны – например, места для чтения, прикроватной области.

Основные преимущества:

• Возможность регулировки уровня общего освещения. Также встречаются модели, в которых регулируется световой поток.
• Компактность, малый вес.
• Малое потребление электроэнергии.
• Возможность надежного монтажа даже на стены из непрочных материалов, простота подсоединения.

Классификация проводится по разным показателям. По форме различают:

• Закрытые бра. Изделия из этой категории имеют сплошной плафон, который изготавливается из матового или глянцевого стекла. Также к закрытым относятся плафоны-полусферы.
• Декоративные. Бывают различных форм – от классических строгих до светильников в виде игрушек или цветов. Делаются из разных материалов, который подбирается под стиль светильника.
• Элитные. К ним относятся светильники, которые применяются для основного источника света. Отличаются большой мощностью и функциональными особенностями.

Бра светодиодное со штепсельной вилкой и выключателем-диммером Novotech Night Light 357324

По конструкции можно выделить:

• Стационарные. Не вращаются, крепятся в одном месте.
• Поворотные. Свет можно направить в любую сторону в зависимости от возможностей бра.

По числу лампочек выделяют одноламповые и многоламповые бра.

По возможности регулирования уровня освещенности:

• Постоянный свет.
• Модели с диммером.

По типу выключателя:

• С кнопкой. Она может располагаться на самом светильнике или на отдельной коробке. Подключается к электропроводке.
• На клавише или кнопке на электропроводе. Аналог предыдущего вида, но подключение производится через розетку.
• Сенсорные. Включается разными способами – с помощью хлопков, движения.
• С выключателем-шнуром.

Это интересно: Подсветка пола в квартире — фото, видео, монтаж своими руками

Процесс монтажа, пошаговое описание

Перед началом работ обязательно отключить подачу электричества на щитке или счетчике. Проверить напряжение тестером, чтобы исключить любой риск. Работу проводить днем, чтобы хватало естественного освещения, следовать инструкции:

1. Распаковать бра, изучить документацию, разобраться как правильно крепить и нужно ли разбирать оборудование перед монтажом. Проверить крепеж, если надо, купить другой.
2. Разметить стену и просверлить отверстия. Примерить дюбеля. Иногда они болтаются, поэтому лучше подобрать вариант чуть толще, чтобы обеспечить надежное крепление.
3. Закрепить пластину, на которой будет располагаться бра. Следить за тем, чтобы она располагалась ровно и не болталась. Затягивать саморезы не до конца, достаточно, чтобы они прочно прижали кронштейн. Если переусердствовать, можно повредить дюбель изнутри.
4. Подключить контакты светильника к проводке. Тут лучше привлечь помощника, чтобы он придерживал бра. Так как оно еще не закреплено, удерживать его и одновременно подключать не получится. Контакты должны быть надежными, если используются колодки – протягивать концы проводов до упора и заворачивать винт так, чтобы исключить нарушение соединения.
5. Повесить светильник на стену. Для этого совместить основание с пластиной и завернуть гайки или защелкнуть выступы, все зависит от модели. Убедиться, что все держится прочно и бра не упадет со временем.
6. Проверяется работа оборудования. Выше описано, как собирать бра с веревочкой и переключателем. Если все сделано правильно, проблем со светильником не будет.

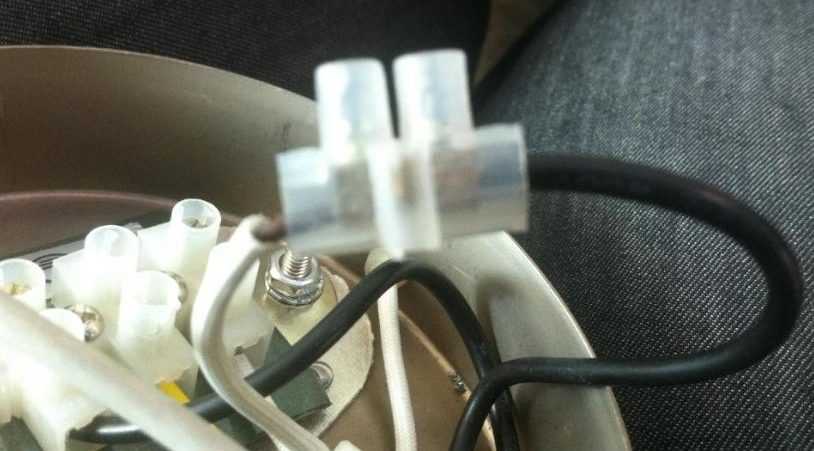

Надежное соединение проводов.

Установить настенный светильник своими руками несложно, если разобраться в его конструкции и четко понимать, как соединить провода

Важно подобрать надежный крепеж, чтобы бра держалось прочно, выбрать место и заранее подвести проводку

Способы подключения по типам моделей

Способ подключения настенного светильника к сети зависит от конструкции. Бра могут быть:

• С верёвочным переключателем;
• С клавишным выключателем;
• Подключаемые с помощью розетки.

Для каждого вида схемы подключения немного отличаются, что может вызвать затруднения при монтаже. Разберем каждую из них.

Бра с верёвочкой

В таких моделях в качестве коммутационного устройства выступает небольшой блок с веревочкой или шнурком. В таких случаях электропроводка, скрытая или открытая, подводится к тому месту, где светильник будет установлен. Перед тем, как начинать подключение бра с выключателем шнурком, нужно найти фазный и нулевой проводник в электропроводке

Важно помнить, что веревочный выключатель должен разрывать фазу, ноль идёт напрямую на светильник. Коммутация производится с помощью клеммника или зажимов за декоративной крышкой, чтобы скрыть провода и добавить эстетики

Схема подключения бра выключателем-веревочкой

Схема с клавишным выключателем

Схема подключения бра с клавишным выключателем, как и  схема с верёвочной моделью, позволяет подключить бра на стену без проводов. Отличие в том, что коммутация производится через распределительную коробку.

Схема подключения с клавишным выключателем

Обычно для таких моделей настенных светильников электропроводка закладывается на этапе ремонта, и схема в выключателе и распределительной коробке уже собрана. В таком случае остается только подключить сам источник света

Но нужно обратить внимание на цветовую маркировку проводов в самом источнике света. Дело в том, что в патронах с винтовым цоколем, центральный контакт должен быть фазным, а боковой нулевым

Это обезопасит пользователя, если он решит поменять лампу в светильнике без отключения электроэнергии. Некоторые производители подписывают провода небольшими бирками. В таком случае:

• L – фазный провод;
• N – нулевой провод;
• PE – заземление.

Бра со шнуром и вилкой

Такой тип настенного светильника удобен тем, что не требует дополнительных подключений проводов, и может быть установлен везде, где есть розетка поблизости. А при необходимости может быть перенесён в любое другое удобное место. Недостаток же в том, что не скрыты провода, что будет нарушать эстетику и дизайн интерьера. Всегда есть вероятность задеть, споткнуться, перебить провод, находящийся под напряжением. Но этот тип подключения подходит, если возможность установки бра изначально не закладывалась при проектировании электропроводки в доме.

Также есть лёгкие модели, которые вообще не требуют крепления на стену, а просто держаться за счет розетки.

Настенный светильник для подключения в розетку

Поэтапная инструкция

Все современные светильники имеют три провода – фазу, ноль и заземление. Если в квартире соответствующая проводка, сложностей с подключением не возникнет. При наличии только рабочей фазы и нуля, когда поменять проводку возможности нет, придется действовать иначе. Установить лампу можно, подсоединив через одну прерывающуюся выключателем фазу и ноль, соблюдая при этом маркировку.

Выбор места подключения настенного светильника

Обычно бра помещают в спальне у изголовья постели. Для небольшой достаточно одного электроприбора. Если кровать внушительного размера, оптимально крепить по одному светильнику с каждой стороны. В детской обычно помещают бра так, чтобы яркий свет не мешал малышу. Удачное решение — повесить лампу над креслом, чтобы перед сном почитать ребенку книжку. Для детей постарше размещают светильник над кроватью.

В качестве основного источника света в ванной или прихожей могут выступать бра. В таких помещениях их монтируют по обеим стенам симметрично либо подсвечивают зону вокруг зеркала. Для ванной комнаты потребуется влагозащищенный светильник.

Подготовка к монтажным работам

Перед самостоятельным проведением работ сразу готовят нужные инструменты и приспособления. Обязательно понадобится электродрель со сверлом, которое подбирают в зависимости от материала стен. Для бетонных — не используют сверла по дереву и наоборот.

Также для работы нужны:

• отвертка;
• индикаторная отвертка;
• пассатижи;
• карандаш;
• острый нож.

Установка

Для подключения бра надо выполнить следующую пошаговую инструкцию:

1. Отключить нужный автомат, чтобы обесточить комнату или всю квартиру, в зависимости от типа монтажа электропроводки.
2. При помощи индикаторной отвертки убедиться, что напряжение на контактах отсутствует.
3. Приложить крышку бра к месту будущего монтажа, которое уже отмечено на стене. Сделать пометки карандашом в области отверстий, в которые затем будут установлены крепежные детали.

1. Дрелью просверлить отверстия согласно отметкам. Можно предварительно аккуратно прорезать обои, чтобы не порвать их дрелью.
2. Закрепить крышку бра дюбелями на стене.
3. Снять с каждой жилы изоляцию на 0,5 см острым ножом.
4. Соединить провода между собой по выбранной схеме подключения, обычно стандартной.
5. Зафиксировать корпус бра специальными болтами, которые прилагаются к светильнику. Присоединить абажур, если таковой имеется.

Далее в прибор вкручивают лампочку и включают автоматы. Как видим, установить бра можно своими руками, необязательно приглашать для этого электрика.

При установке стандартных электромонтажных изделий нередко возникают ситуации, когда для удобства дальнейшего пользования необходимо решить техническую задачу, как от розетки подключить выключатель. Эта операция совсем несложная, достаточно соблюдать определенные правила монтажа и электробезопасности.

Важной особенностью является возможность подключения от розетки выключателей с одной или двумя клавишами. В случае необходимости может быть подключено сразу несколько таких блоков. Следует помнить, что обратные действия выполнить невозможно, то есть розетку нельзя подключить от выключателя по техническим причинам

Это связано с тем, что розетка в большей степени напоминает распределительную коробку, через которую также проходят силовые провода фазы и нуля. Выключатель такими качествами не обладает и в выключенном состоянии он просто перестанет подавать питание к розетке

Следует помнить, что обратные действия выполнить невозможно, то есть розетку нельзя подключить от выключателя по техническим причинам. Это связано с тем, что розетка в большей степени напоминает распределительную коробку, через которую также проходят силовые провода фазы и нуля. Выключатель такими качествами не обладает и в выключенном состоянии он просто перестанет подавать питание к розетке.
