Особенности резки

К особенностям резки плитки болгаркой необходимо отнести специальные приспособления, которые удерживают кафель в неподвижном состоянии, и так называемые насадки, с помощью которых и производится сама резка. К тому же придется учитывать особенности технологии, потому что в разных обстоятельствах приходится резать разные конфигурации материала под разными углами.

Что касается насадок, то в основном для резки кафеля используются алмазные отрезные диски. Их два вида:

Для сухой резки. Это диск с мелким алмазным напылением. Его недостаток – большое количество пыли в процессе реза.
Для мокрой резки. Этот инструмент используется, когда необходимо разрезать большое количество плиточного материала. Для этого придется продумать, как подавать воду на кромки инструмента. Самый простой способ – это перед каждым резом обмакивать диск в воду. Можно обрызгивать его пульверизатором во время эксплуатации.

Что касается устройства, с помощью которого надо будет удерживать кафель в неподвижном состоянии, то самый простой вариант – это струбцины. Ими плитка прижимается, к примеру, к поверхности стола. Чтобы под давлением металлического элемента она не сломалась, можно между струбцинами и плиткой положить деревянную прокладку.

Алгоритм изготовления

Если под рукой есть все необходимое материалы, то все сделать самому будет довольно просто. Для крепления лучше использовать верстак с большой рабочей поверхностью. Если такового нет в распоряжении, то его можно сварить из металла. В качестве основания отлично подойдут два металлических листа, между которыми будет находится желоб.

Если вы раньше не занимались подобными работами, то лучше заранее составить чертежи. Это позволит выполнить работу быстро и более качественно.

Изготовление инструмента происходит в следующей последовательности.

На верстаке фиксируется специальное крепление, при помощи которого будет держаться инструмент.
На рабочей поверхности при помощи металлических уголков устанавливаются металлические пластины, между которыми оставляется 1 сантиметр.
Сбоку от рабочей поверхности устанавливается подвижный ограничитель. С его помощью вы будете передвигать плитку по рабочей поверхности, а также он не будет позволять ей съезжать в сторону при распиле.
В последнюю очередь устанавливается болгарка, которая закрепляется при помощи фиксатора и хомутов.

Чтобы с инструментом было удобнее работать, болгарку можно закрепить на передвижной кронштейн. Но это будет очень трудно реализовать из-за слишком сложной конструкции, особенно если у вас нет опыта выполнения подобных работ.

Существует еще один способ изготовления, при котором болгарка крепится под столом, он более простой в реализации, но удобство эксплуатации оборудования при этом сохраняется. Для изготовления такого инструмента вам понадобится стол с большой рабочей поверхностью, в середине которой вырезается отверстие. Его размера должно хватать, чтобы диск мог свободно вращаться. Далее выполняется крепление болгарки при помощи болтов. По бокам от него фиксируются две направляющие, по которым будет передвигаться плитка в процессе резки.

На следующем видео наглядно демонстрируется процесс изготовления инструмента для резки плитки в домашних условиях с нижним креплением. Обязательно посмотрите его, и у вас все получится:

Дополнительный апгрейд

Инструмент можно дополнить пылеулавливателем. Для этого с нижней стороны текстолитового основания делается штроба шириной около 4 см и глубиной 1 см. Начинается она рядом с кромкой режущего круга, заканчивается на противоположенной стороне основания, за несколько сантиметров до края. В этом месте сверлится отверстие, диаметром 3–4 см. Сверху на него с помощью шурупов крепится металлическая пластина с отверстием, к которой приваривается переходник длиной 4-5 см, отрезанный от металлической трубы. Диаметр трубы равен внутренним диаметром воздуховода пылесоса, который надевается на переходник. Теперь при включении пылесоса вся пыль будет отсасываться из зоны работы.

Можно изготовить простейшее направляющее устройство для плиткореза, благодаря которому точность и качество получаемого реза значительно возрастут. Для этого используется металлическое штукатурное правило необходимой длины. Оно закрепляется с помощью струбцин на плитке (подойдет и двухсторонний строительный скотч) на нужном расстоянии до линии реза. Упираясь в ровный край правила, плиткорез перемещается вдоль его и делает идеально прямой разрез.

Изготавливаем стол плиткореза

Чтобы керамика плавно подавалась под диск, нужно сделать гладкую столешницу. Помимо этого, она должна быть достаточно прочной, чтобы надежно закрепить режущий инструмент. Поэтому специалисты советуют для выполнения столешницы использовать жесткий стальной каркас из уголков. Все детали нужно соединить электросваркой. Затем под готовый каркас подгоняем столешницу. Для этого подойдет листовая сталь высотой 0,5-0,6 см. На ней сделайте прорезь под диск пилки с излишком в 0,2-0,3 см.

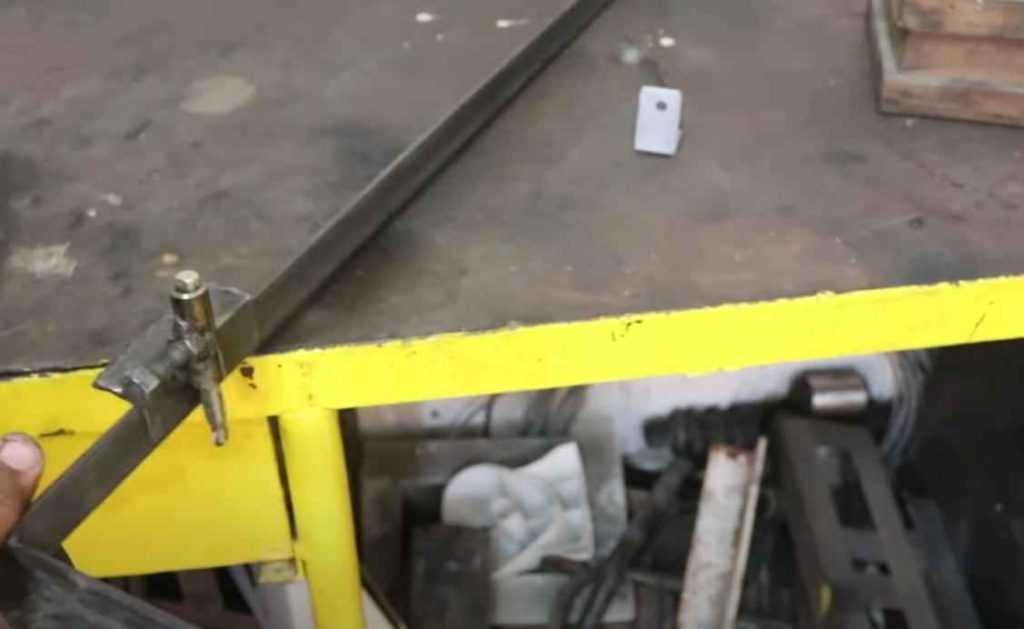

Под столешницей в продолжение щели или параллельно ей нужно наварить стальной профиль размером 0,4*0,6 см или стальную полосу толщиной 0,4-,0,5 см. К ним позже прикрепится гриндер.

На столе приспособления установите движущую планку параллельно гриндеру, чтобы осуществлять прямую подачу плитки под диск. Для этого слева от гриндера перпендикулярно ему сделайте 2 параллельные щели на расстоянии длины планки между собой. По ним будет перемещаться НР. Ее концы будут закреплены болт-гайками через щель.

Устанавливаем болгарку

Крепить гриндер к низу столешницы можно разными способами. Проследите, чтобы крепление было жестким и крепким

Это важно, поскольку в противном случае при резке плитки гриндер может заклинить в прорези столешницы. Также при монтаже пилы учитывайте возможность:

работать к кнопкам включения/выключения;
регулировать скорость вращения гриндера;
менять диск.

Чтобы исключить выворачивание болта, под его головку подкладывается пружинная шайба Гровера.

Шайба Гровера

Также к данному соединению плиткорез крепят к столешнице прижимными хомутами из полосовой стали, сделанных согласно чертежу стола. Для прокладки между «телом» пилки и столом используют бруски из дерева. В них должны быть проделаны пазы согласно форме болгарки.

Как охладить самодельный плиткорез

На заводских электроплиткорезах есть система водяного охлаждения. На ее конструкцию влияет расположение гриндера, то есть она может быть над столом или под ним. Дома изготовить плиткорез электрический с водяным охлаждением такого типа крайне сложно, да и бессмысленно. Чтобы охладить алмазный диск, хватит и банального воздушного обдува.

Также важно помнить, что болгаркой нельзя работать, если показатель влажности больше 85 процентов. Исходя из этого, можно предположить, что пилку нельзя мочить

Идея 4. Топиарий для декора кухни или дома

Топиарий — это небольшое декоративное деревце, которым украшают обеденный или журнальный столик, комод или каминную полку. А еще топиарий является отличным дополнением к подарку, особенно если украсить его крону, скажем, конфетами или цветами. Изготовление такой поделки своими руками не занимает много времени, не требует использования дорогостоящих материалов и под силу даже новичкам. Освоив базовый принцип, вы сможете создавать топиарии для любого случая, любых форм и дизайнов. Взгляните на нашу подборку фото-идей самодельного декора дома, наверняка, вам что-то понравится!

Идея декора кухни для Хэллоуина

Для изготовления поделки вам понадобятся:

Основа из пенопласта, пластика или флористической пены в форме шара или другой желаемой формы;
Ствол (ровная веточка дерева, карандаш или любая другая небольшая палка);
Декоративные элементы для создания кроны: кофейные зерна, искусственные цветы, шишки, цветные бобы и пр.;
Декор для маскировки наполнителя горшка, например, мох, галька или сизалевое волокно;
Цветочный горшок;
Наполнитель для горшка, который будет фиксировать ствол. Например, подойдет цементный раствор, все тот же пенопласт или алебастр (наилучший вариант);
Термо-клей в пистолете;
При необходимости понадобится краска для декорирования ствола, основы или горшка. Также ствол можно украсить лентой или бечевкой.

Базовая инструкция:

Для начала желательно покрасить основу в цвет элементов кроны, чтобы возможные проплешины не были заметны. Также можно покрасить ствол и горшок и оставить их сохнуть.
Вырежьте в основе кроны отверстие под ствол глубиной в пару-тройку сантиметров, заполните его клеем и зафиксируйте ствол.
Возьмите основу кроны и начните поштучно приклеивать декоративные детали. Принцип действий на этом этапе прост: сначала клеятся крупные детали, затем средние и, наконец, мелкие элементы заполняют проплешины. Клеить декор нужно быстро, пока клей не впитался в основу.
Разведите смесь для фиксации ствола в горшке согласно инструкции производителя и заполните ею горшок, не доходя пары сантиметров до края. Далее вставьте ствол, подержите его немного и затем оставьте высыхать на сутки.
Замаскируйте наполнение горшка декоративным «покровом» (можно немного зафиксировать на клей).

Подробные мастер-классы смотрите в материалах:

Как сделать топиарий своими руками – 4 инструкции для новичков и не только
Топиарий из шишек, желудей и каштанов – фото-идеи и 2 мастер-класса
Как сделать топиарий из кофе

Ванная и туалетная комната

Эти помещения должны быть, в первую очередь, удобными. Однако и о красоте не стоит забывать. Ведь всем приятно, когда необходимые вещи под рукой, когда не нужно распутывать провода от фена или метаться в поисках ушных палочек. Предлагаем несколько простых способов организации пространства.

Старый шкафной ящик или ставни с барахолки можно превратить в подставку для туалетных принадлежностей.

А старые половицы можно использовать в декоре стен. Выглядит необычно, но делается очень просто: рейки либо клеятся к стене, либо прикручиваются саморезами. Сверху их можно красить, покрывать лаком или как-нибудь по-иному декорировать.

Сейчас очень можно использовать банки для подачи напитков и блюд. Почему бы не использовать их в декоре? Вам не обязательно искать те самые Мейсоновские баночки, по которым сходит с ума весь интернет. Подойдут и любые другие.

Все мы привыкли к тому, что полотенца висят на крючках и занимают достаточно много места. Используйте полки для хранения банных принадлежностей. И удобно, ведь можно что-то еще поставить на полки, и красиво.

Сейчас стало очень можно использовать камень для отделки ванной. Им покрывают стены, декорируют ванну. Из камешков даже можно сделать коврик! Только не забудьте в этом случае резиновую основу, чтобы не царапать пол.

Для любителей почитать в ванной есть отличная и простая идея – поперечный столик. Кстати, в нем можно сделать прорезь для бокала или кружки.

Чтобы не заморачиваться с разделением белья перед стиркой, сделайте стеллаж сразу с несколькими корзинами для хранения. Корзинки можно покрасить в цвет белья, для которого они предназначены.

Кстати, о стирке. Надоела обычная белая стиральная машина? Покрасьте ее. Понадобится только несмываемая эмаль и трафарет. Последний можно сделать из малярного скотча.

Как резать плитку болгаркой без дополнительных затрат на специальные приспособления

При наличии угловой шлифовальной машины в домашних условиях можно обойтись без плиткореза. Но как резать плитку болгаркой, чтобы получился аккуратный срез, знают не все. А начать нужно с подбора дисков, которые помогут превратить устройство в плиткорез.

Подбираем диски

Сегментированный алмазный круг имеет равномерные, направленные от кромки к центру прорези, как бы разделяющие окружность на сегменты. При помощи такого диска можно резать керамическую плитку, а также изделия из натурального камня и керамогранита. За счет имеющихся прорезей получается воздушное охлаждение. Это помогает избежать перегрева и продлевает срок эксплуатации сухореза. Только резка керамогранита болгаркой с сегментированной насадкой сопровождается большим количеством сколов.

Если нужно резать кафельную плитку, не оставляя зазубрин, то следует взять сплошной диск. При его использовании можно не только избежать появления сколов, но и обработать отрезанную кромку. Такой инструмент идеален для работ по камню. Сплошная поверхность позволяет избежать ненужной детонации во время процесса, а сами фрагменты нарезать быстро и ровно.

Для угловой шлифовальной машинки можно подобрать каменные круги. По стоимости они дешевле алмазных, но и срок службы у них короче. При работе этот диск постепенно стирается, и его следует менять на новый. К примеру, резка кирпича болгаркой может сопровождаться не только большим количеством пыли, но и 2–3-кратной сменой рабочего круга. Но зато можно не бояться появления сколов или зазубрин – каменными дисками режем материал ровно и гладко. Правда, при истирании круг может подпортить кромку, поэтому нужно следить за его состоянием.

Современная промышленность предлагает специальное приспособление для работы с камнем, керамогранитом, бетоном и мрамором – это насадка на ушм slider mechanic. Ее универсальность поможет справиться с резкой плитки даже новичкам. Слайдер поможет получить фрагмент необходимого размера с ровными краями и без сколов. Им намного проще выполнить криволинейные разрезы и отверстия.

Как правильно резать плитку болгаркой?

При помощи угловой шлифовальной машины можно выполнить:

прямую резку;
резку в керамической плитке болгаркой больших круглых отверстий;
вырезание прямоугольных отверстий;
формирование из плитки фрагментов нужной формы и размеров.

При прямой резке кафеля болгаркой необходимо:

Нанести на лицевой стороне плитки линию, по которой будет делаться срез. Керамику расчертить можно при помощи спиртового маркера или столярного карандаша.
Закрепить материал на ровной поверхности. Это можно сделать на прямой горизонтальной доске при помощи струбцины и прокладки из куска резины. Если отсутствует такое приспособление, то допускается фиксация подошвой спецобуви. Но лучше во избежание травматизма запастись инструментом для закрепления.
Перед началом резки следует включить инструмент, чтобы болгарка набрала необходимые обороты.
С края резку начинать надо медленно, а затем устройство перемещают быстрее. При этом способе срез получается ровнее и без зазубрин.

Теперь несколько советов, как вырезать круглые отверстия:

нанести при помощи маркера центр и окружность отверстия;
затем при помощи сверла из твердого сплава проделать дыру;
болгаркой с плиточным диском сделать надрезы по 1–2 мм по окружности с двух сторон плитки, затем внутри отверстия;
когда разрезали внутренность отверстия, нужно удалить мелкие фрагменты кусачками;
как сделать ровной обрезанную кромку, каждый выбирает сам – либо шлифовка наждачной бумагой, либо работа диском на гриндере.

Механический самодельный плиткорез

Для его изготовления не нужно много времени и деталей, так как он имеет ручной формат.

Потребуется:

ручка от старого перфоратора или дрели;
металлический уголок 30х30 с отверстиями 8 мм;
2 гайки 8 мм;
1 самостопорящаяся гайка 6 мм с нейлоновым кольцом;
шайба 6 мм;
болт 6 мм, длиной 30 мм;
болт 8 мм, длиной 60 мм;
режущий ролик от плиткореза (новый или бывший в употреблении);
гаечные ключи нужного размера.

Сборка:

Болт 8 мм вставить с внутренней стороны уголка в отверстие и затянуть гайкой с другой стороны.
Накрутить по резьбе гайку на 2-3 см от края болта.
Вкрутить болт в ручку от перфоратора до уровня гайки и затянуть.
Снаружи второй стороны уголка вставить в отверстие болт 6 мм.
С внутренней стороны на болт надеть режущий ролик, затем шайбу.
Накрутить на болт гайку с нейлоновым кольцом и затянуть так, чтобы режущий ролик вращался без люфта.

Ручной самодельный плиткорез режет плитку толщиной до 1 см. Эргономичная ручка позволяет прикладывать большое усилие при работе и получать качественный разрез. Размеры плиткореза небольшие – им удобно пользоваться в ограниченном пространстве

Во время работы необходимо соблюдать меры предосторожности — ролик может резко изменить линию реза и причинить травму. Пригодятся средства защиты – перчатки и очки

При использовании плиткореза нейлоновое кольцо зажимной гайки постепенно изнашивается. Гайку необходимо регулярно подтягивать, а после износа нейлона — заменить.

Делаем инструмент с электроприводом

В первую очередь, необходимо определить, как будет располагаться болгарка при резке плитки.

Болгарка

Вариант 1

Кафель по планочке подается под строго зафиксированную под столом болгарку.

Плюсы плиткореза из болгарки:

данное техническое решение наиболее простое, поскольку предполагает надежное закрепление режущего диска снизу столешницы и установку направляющей рейки (НР) с возможностью ее регулирования;
под столом можно поставить ведро с водой, которая будет немного улавливать пыль, и охлаждать диск.

Минусы инструмента:

много пыли, поскольку такой плиткорез режет керамику по всей толщине и не может выполнить небольшой надрез;
неудобное регулирование болгарки из-за ее нахождения под столешницей.

Вариант 2

Зафиксированная плитка разрезается гриндером, который крепится сверху столешницы к прямолинейным рельсам-салазкам.

Преимущества приспособления:

образовывается меньше пыли, поскольку можно просто надрезать керамику и не выполнять сквозную резку;
доступное регулирование инструментом.

Недостатки инструмента:

смастерить такой плиткорез без определенных навыков очень сложно;
нужно дополнительно вручную обрабатывать поверхность надреза плитки, чтобы она поделилась на части.

Если сравнивать эти два инструмента, то первый будет проще изготовить в условиях дома. Поэтому дальше мы опишем, как его сделать.

Алгоритм изготовления

Изготовление инструмента происходит в следующей последовательности.

На верстаке фиксируется специальное крепление, при помощи которого будет держаться инструмент.
На рабочей поверхности при помощи металлических уголков устанавливаются металлические пластины, между которыми оставляется 1 сантиметр.
Сбоку от рабочей поверхности устанавливается подвижный ограничитель. С его помощью вы будете передвигать плитку по рабочей поверхности, а также он не будет позволять ей съезжать в сторону при распиле.
В последнюю очередь устанавливается болгарка, которая закрепляется при помощи фиксатора и хомутов.

Виды плиткорезов

На сегодняшний день на рынке представлено несколько вариантов станков, которые предназначены для обрезки плитки. Условно их можно разделить на две группы: механические и электрические. Первые используются в том случае, если речь не идет о промышленных масштабах работы.

Скажем, для ремонта в своей квартире достаточно вооружиться механическим инструментом. А вот если ремонт – это профессиональная деятельность, то лучше один раз приобрести хороший электрический инструмент.

При использовании механического инструмента источник питания не нужен. Всю работу осуществляет человек, приводя в действие несложный механизм. Такие станки не рекомендуют использовать в том случае, если толщина плитки больше 1.5 см. Есть модели, предназначенные для работы с керамической плиткой, длина которой не превышает 40 см.

Как правило, такой инструмент без проблем справляется с настенной плиткой, ширина которой составляет в среднем 8 мм. Но срезы получаются далеко не идеальными. Есть многофункциональные станки, при помощи которых можно не только разрезать плитку на части, но и вырезать круглые отверстия.

Механические плиткорезы, в свою очередь, делятся на настольные и ручные. Настольные станки предназначены для того, чтобы делать прямые срезы. Их можно зафиксировать на столе и использовать как стационарный инструмент. Небольшой вес оборудования позволяет использовать его и в качестве переносного станка. При помощи ручного плиткореза можно делать фигурные вырезы.

Электрические станки целесообразно использовать в том случае, если нужно работать с толстой плиткой или же работы не ограничиваются обрезанием 10-20 плиток. Электрические плиткорезы имеют достаточно большой вес, что усложняет их транспортировку.

При выборе электрического оборудования стоит обратить внимание на наличие емкости для воды. Если такового не имеется, то во время резки керамической плитки будет много пыли

Наличие емкости с водой частично решает эту проблему. К тому же такой инструмент будет служить дольше.

Плиткорезы имеют разную ценовую политику. Это инструмент, на котором не стоит экономить. Дешевые станки не будут долговечны. Да и срез, сделанный на таких станках, смотрится не особо эстетично. Если же не хочется отдавать кругленькую сумму, то можно сделать плиткорез своими руками. Причем можно сделать как механический станок, так и электрический.

Виды плиткорезов

Теперь, когда мы знаем про возможную альтернативу, давайте посмотрим, какие вообще плиткорезы бывают, чтобы решить, что мы сможем изготовить самостоятельно.

Самым часто используемым вариантом является ручной плиткорез. Он прекрасно справляется с керамической и клинкерной плиткой. Позволяет быстро прорезать поверхность материала и тут же его надламывать. Средняя стоимость такого приспособления составляет 1500-6000 р., начиная от самых некачественных китайских (одноразовых) моделей и заканчивая хорошим инструментом от именитых производителей.

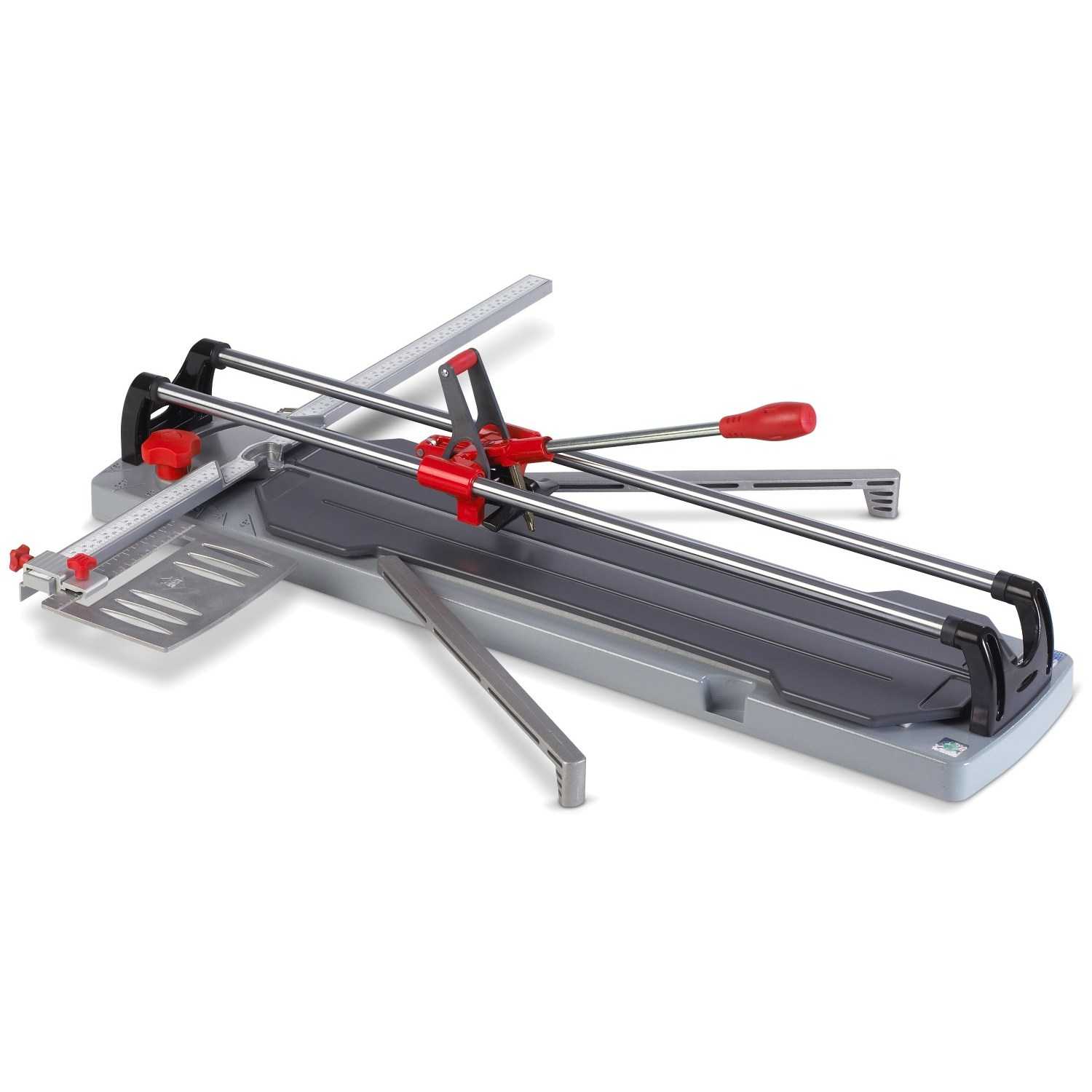

Ручной плиткорез заводского производства

Инструмент имеет следующее строение.

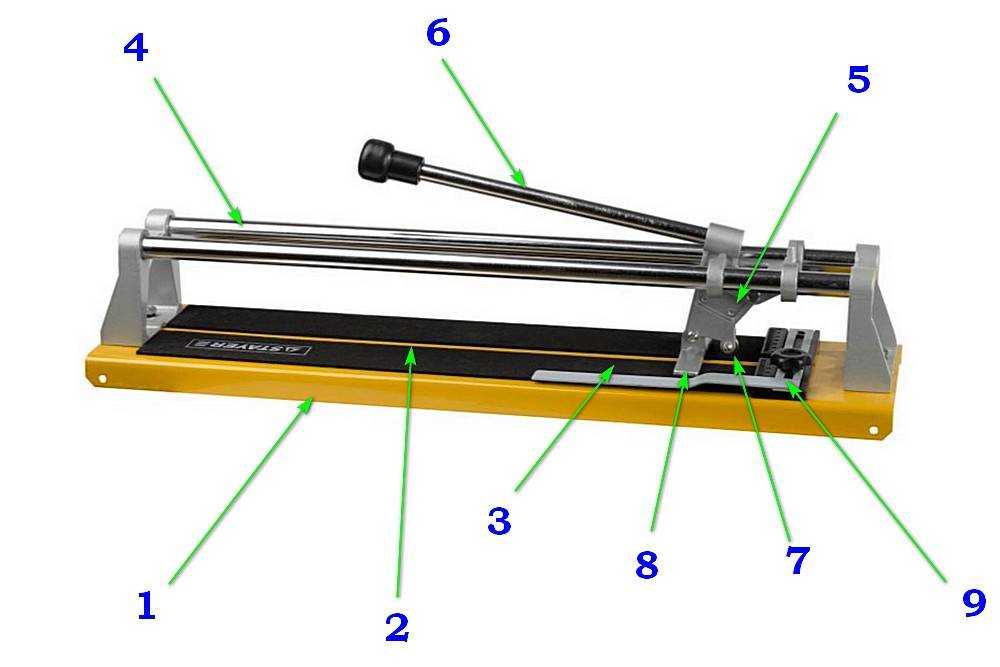

Схема строения ручного плиткореза

Станина – основание плиткореза, обеспечивающее его устойчивость. К ней крепятся все прочие детали

Очень важно, чтобы эта часть была прочной и жесткой (не такой, как на фото выше), иначе при надломе плитки она будет прогибаться, что может привести к порче материала.

Излом – выпуклая полоса по центру станины, через которую плитка ломается при надавливании.

Антискользящие накладки – приклеены к станине, обеспечивают надежный контакт плитки, а также не дают ей повреждаться о твердый металл.

Направляющая – одна или две трубы, по которой перемещается каретка с режущим элементом и ручкой.

Рычаг и ломающая подошва – детали, с помощью которых мы управляем плиткорезом и осуществляем ломку керамики.

Режущее колесо – связано с рычагом, прорезает глазурь плитки при протягивании по ее поверхности.

Система упора – состоит из передней планки с нанесенной градуировкой и бокового элемента, позволяющего выставлять положение плитки под нужным углом.

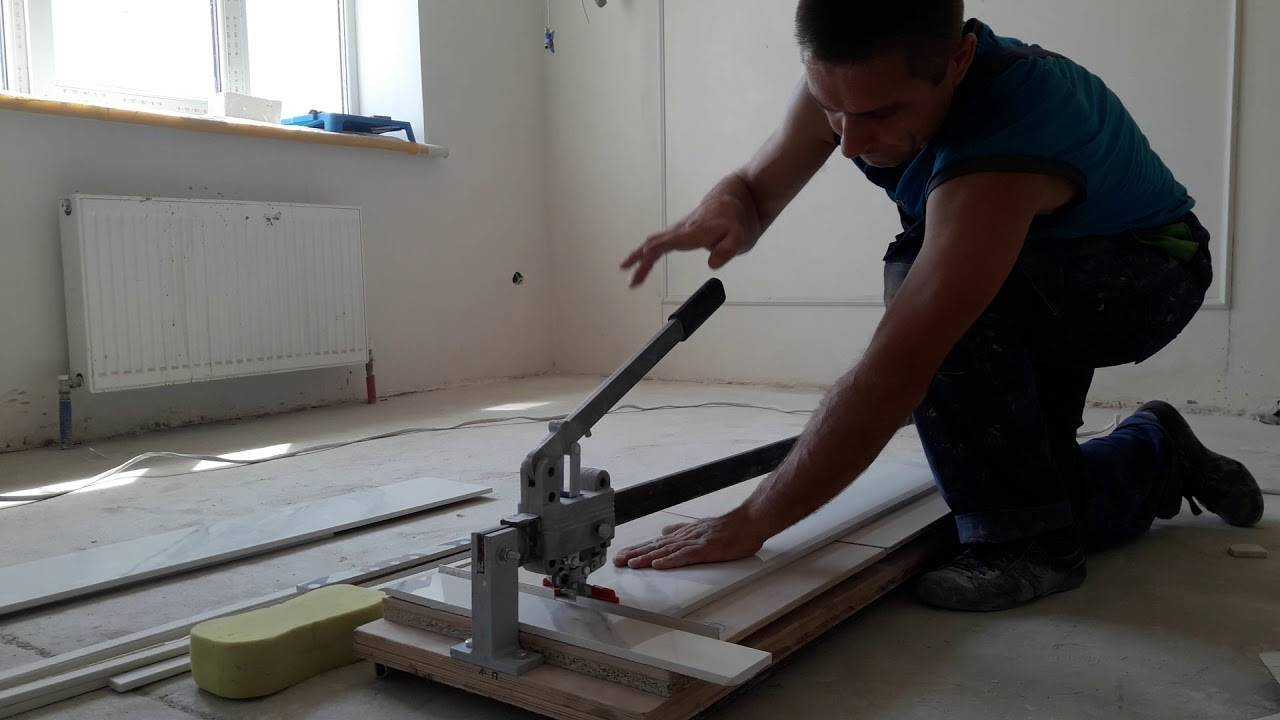

Резание плитки ручным плиткорезом

Основные признаки исправного стеклореза

Три образца электрического плиткорезаРучной электрический плиткорез во многом напоминает циркулярную пилу. Мы видим удобную ручку с пусковой кнопкой, систему регулировки угла наклона режущего диска относительно подошвы и электромотор. Отдельные конструкции могут оснащаться водяным охлаждением для мокрого реза. Очень удобный и компактный инструмент, однако стоит достаточно дорого. Эффективно может резать любые виды плитки, включая натуральный камень.

Ручной электрический плиткорез

Электрический плиткорез с нижним расположением мотора. Эти инструменты недороги, но качество их реза также оставляет желать лучшего. Могут резать под углами (меняется наклон рабочей площадки).

Электрический плиткорез с нижним расположением мотора

Добиться хорошего результата можно лишь, используя плитку размеров в пределах рабочего стола, чтобы иметь возможность упереть ее в направляющую рейку. Эта рейка перемещается вдоль рабочей поверхности и фиксируется за счет двух винтов – крайне неудобное решение, обусловленное простой конструкцией инструмента. Такие плиткорезы также используются для мокрого реза. Снизу имеется лоток, в который наливается вода до уровня, чтобы нижняя кромка диска была в нее погружена.

Портативный электрический плиткорез с нижним расположением двигателя. Охлаждение диска происходит путём погружения его в воду Еще один недостаток – это забивание керамической пыли под кожух и необходимость периодической разборки и прочистки.

Сделать подобный станок самостоятельно также можно. При этом советуем вместо поддона с водой приладить для сбора пыли пылесос.

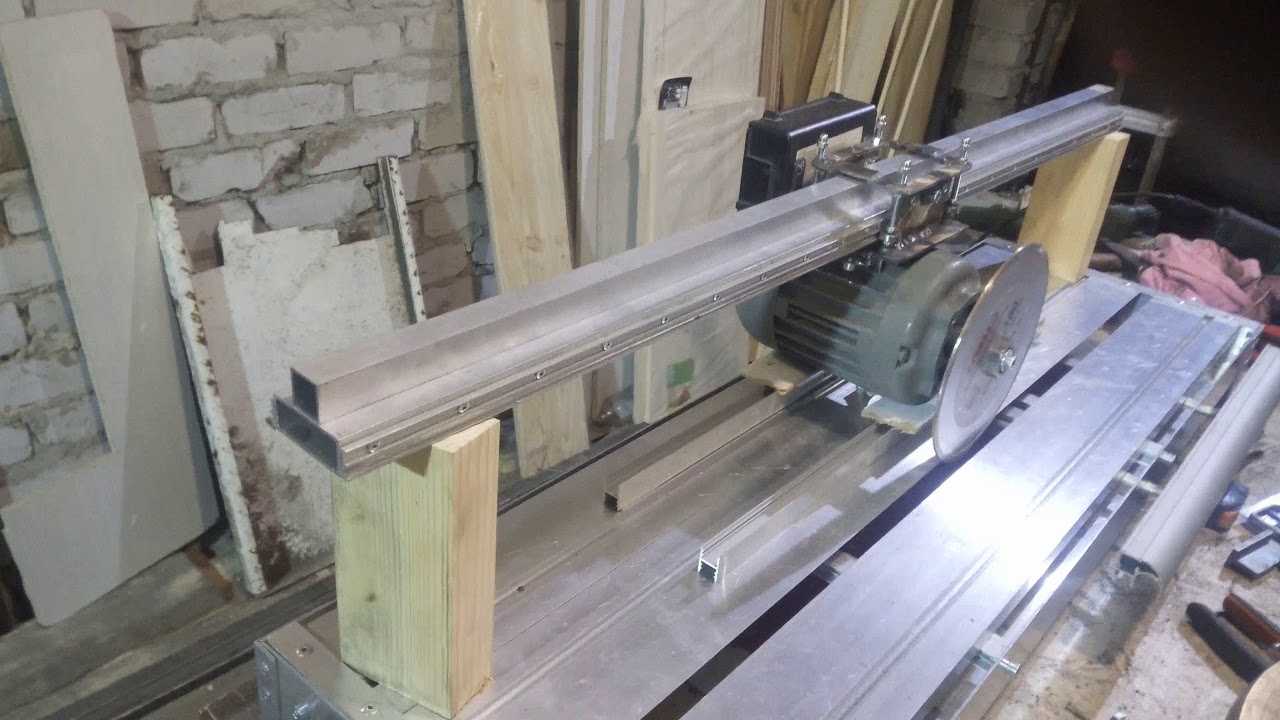

Электрический плиткорез с верхним расположением мотора – лучший инструмент для любых задач. За счет четкой фиксации и мощного мотора без сколов режет любую плитку. При мокром резе вода подается также сверху, что избавляет данный агрегат от недостатка предыдущего плиткореза.

Электрический плиткорез с верхним расположением мотора

При довольно больших объемах работы принято использовать плиткорез электрический с водяным охлаждением

Виды самодельных плиткорезов

В зависимости от конструктивных особенностей, данные приборы подразделяются на 2 вида:

механические;
электрические.

Механический представляет собой платформу, на которой будет фиксироваться и резаться плитка. Обычно для этого берут толстую доску с ровной поверхностью. На ней крепятся направляющие и режущий элемент, в качестве которого обычно берут стеклорез и меняют режущую головку на лезвие. Увидеть самодельный механический инструмент можно на рисунке ниже:

Электрический прибор обладает более сложной конструкцией, но он более практичен в использовании. Принцип его работы схож с функционированием болгарки. Для его изготовления также потребуется ровная платформа, на которой вместо стеклореза фиксируется электрический инструмент. Чтобы болгарка в процессе работы не вибрировала и резала плитку ровно, для ее крепления понадобятся стальные трубы. Выглядит электрический стеклорез, как на следующем рисунке:

Стоит отметить, что в продаже встречаются оборудование для резки плитки с водяным охлажденим. Несомненно, такие приборы являются самыми лучшими, поскольку они обладают большей производительностью, но сделать их самостоятельно в домашних условиях невозможно. Поэтому в данной статье будет рассмотрен процесс изготовления электрического прибора. Он не требует больших финансовых затрат, и с его изготовлением сможет справиться каждый.

Делаем плиткорез из болгарки своими руками: инструкция

Когда все необходимое приготовлено, чертежи найдены, и готовы приступать к работе, наступает один из главных моментов – соблюдение алгоритма работы по изготовлению самодельного резака для керамической плитки.

Инструкция:

Подготовьте рабочую поверхность. Чаще всего, для нее используют стол. Поверхность его должна быть идеально ровной и гладкой, чтобы электрический резак делал свою работу, как положено – без накладок и неровных разрезов.
Установите на горизонтальную гладкую поверхность лист метала. Он будет служить основой плиткореза. На момент установки и закрепления листа в нем должно быть отверстие для режущего диска.
Диск болгарки необходимо закрепить на рабочей поверхности. Делается это при помощи подготовленных заранее хомутов. Мастера рекомендуют поместить хомуты в резиновые трубки с целью более долгой службы.

Вся эта конструкция закрепляется при помощи гаек и контргаек. При желании, можно сделать небольшое дополнение и усовершенствовать инструмент. Это может быть сделано с целью быстрого удаления керамической крошки.

Само по себе усовершенствование сделать довольно просто. Необходимо укрепить под режущими диском трубку пылесоса. В этом случае, при одновременной работе и пылесоса, и диска болгарки, вся крошка будет сразу же поступать в мусороприемник.

Кроме того, добытые чертежи плиткореза могут понадобиться для того, чтобы отремонтировать поломавшийся инструмент.

Как правильно изготовить электрический плиткорез из болгарки

Укладку керамической плитки трудно представит без плиткореза, ручного или электрического. Выбор инструмента зависит от объёмов работ, Которые приходится выполнять мастеру. Для облицовки небольших площадей у себя дома достаточно иметь ручной инструмент, мастера профессионалы предпочитают электрический плиткорез, повышающей производительность и выполняющих более качественный рез плитки вращающимся с высокой скоростью диском, оборудованным водяным охлаждением.

Домашние умельцы, умеющие обращаться с ручным плиткорезом, увидев результаты использования электрического станка профессионалом-отделочник, с целью повышения своего мастерства стремятся приобрести, освоить также и этот инструмент, более совершенный и производительный. Оптимальным решением этого вопроса является покупка электрического плиткореза заводского изготовления. Но качественный и долговечны инструмент стоит дорого, а станок по демократичной цене быстро изнашивается и выходит из строя.

Итог

Плиткорез – это весьма нужная вещь для обустройства домашнего уюта. Если вы сомневаетесь, что сможете выполнить его сами, лучше возьмите прибор в аренду или воспользуйтесь услугами мастера.

Источники

https://zonaplitki.ru/instrument/elektricheskij-plitkorez-svoimi-rukami.html
https://yaplitka.ru/plitkorez-svoimi-rukami.html
https://handmade-expert.info/plitkorez-svoimi-rukami/
https://tehnika.expert/dlya-remonta/bolgarka/kak-sdelat-plitkorez-svoimi-rukami.html
https://DoctorPol.ru/nap-pokrytiya/plitochka/stanok-rezki-dlya-plitki.html
https://laminatepol.ru/28443-plitkoreza-svoimi-rukami.html
https://TehnoPanorama.ru/instrumenty/plitkorez-svoimi-rukami.html
