Как сделать дверь-гармошку своими руками: детальная инструкция, понятная даже новичкам - сам себе мастер - 17 ноября - 43657267605

Достоинства и недостатки

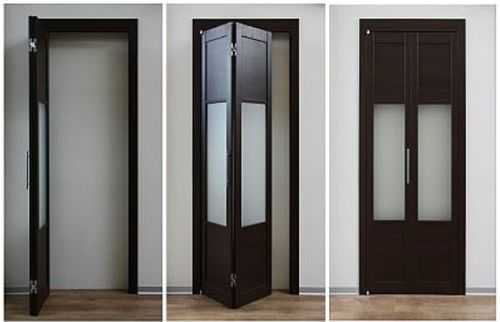

Компактная складывающаяся дверь (дверь книжка или гармошка) имеет ряд особенностей, выгодно отличающих ее от стандартных распашных или современных сдвижных «собратьев»:

Первый и самый главный плюс таких моделей (собственно который и был целью их создания) – значительная экономия пространства. И стандартные конструкции и модели по типу купе занимают от 60 до 90 см стены с одной или с двух сторон проема, в условиях малогабаритной квартиры это очень значительно. Конечно, существуют изделия «въезжающие» в стену, но в таком случае приходиться изготавливать специальные короба (фальш стены), которые также крадут пространство.
Единственная модель, способная составить конкуренцию системе книжка в экономии пространства – это дверь с ротор механизмом. Однако складывающиеся изделия имеют цену на порядок ниже, а соответственно доступны для большего числа людей.
Возможность установки полотна любого размера – главное преимущество гармошки перед остальными моделями.
Современные двери с раздвижной системой открывания выполняются из различных материалов (о них мы расскажем далее) и стилистически подходят под любой интерьер.

К минусам складывающихся дверей можно отнести 2 момента:

Меньший срок службы в сравнении с распашными или сдвижными конструкциями. Механизм складывающихся дверей сложнее и имеет большее количество элементов, поэтому он быстрее выходит из строя.
Установка изделия с раздвижной системой открывания более сложная, требует больше времени и стоит дороже.

Исходя из рассмотренных плюсов и минусов, наиболее оптимальным вариантом является дверь раздвижная складывающаяся пополам, так как значительно экономит пространство и имеет наименьшее количество соединительных элементов (в сравнении с гармошкой, состоящей из большого количества сегментов).

Распашные системы открывания дверей шкафов

Отличительная особенность – необходимость крепить фасад вдоль одной из сторон корпуса. Обычно «точки» крепежа, обеспечивающие движение створки, это мебельные петли. Более подробно о видах мебельных петель можно почитать здесь. Механизмы открывания фасадов дополняют работу петли или замещают ее полностью – все зависит от конструкции самого механизма.

Механизмы для открывания фасада вниз

Такого рода дополнения к функционалу распашной двери в обиходе называют «секретерами» и «барными ограничителями». По названию откидывающейся столешницы для стола-бюро или особенного места для хранения напитков и бокалов в серванте – бара.

Из новинок можно выделить механизм winch, который можно установить врезным и накладным способом.

СОВЕТ! Используйте для откидных фасадов не обычные четырехшарнирные петли, а врезные в торец. Они не будут мешать выпирающим плечом при хранении и в случае использования обратной стороны фасада в качестве дополнительной столешницы.

Поворотные и откидные подъемники

Самый бюджетный вариант оснащения для поворотного фасада – это газлифт. Более сложные механизмы обеспечивают плавное движение двери при открывании и бесшумное «дотягивание» до конца при закрывании.

Отдельно стоит выделить откидные механизмы открывания фасадов. Они не только поднимают дверцу вверх и фиксируют в этом положении, но и немного заводят за крышу, без характерного поворота створки, как в предыдущем варианте оснащения.

Механизмы вертикального (параллельного) открывания фасада

Другой тип механизмов открывания – это вынос фасада с закрытого положения параллельно от корпуса и последующий подъем в этой же плоскости до верхнего положения. Такие подъемники называют вертикальными.

Единственный их недостаток – это требуемое свободное место над шкафом. Что не всегда исполнимо, поскольку иногда мебель планируют с навеской под потолок или с минимальным зазором до него.

Механизмы двойного открывания фасадов

Складывающиеся гармошкой и поднимающиеся створки смотрятся довольно эффектно. Очень удобны для оснащения высоких шкафов, на которые одну цельную откидную дверцу не поставишь по очевидным причинам.

Самый известный механизм двойного открывания фасадов – это Aventos. Есть множество других. Особенно часто «авентосы» используются для установки на шкафы с сушкой. Когда дверь открывается и «собирается» верх, очень удобно составлять посуду. Перед лицом не «мешаются» створки, как это бывает, когда двери на сушке распашные, а сам шкаф сдвинут относительно мойки.

Обтяжка кожей

Обтяжка кожей – альтернативна отделкой ткани для классических благородных интерьеров, вроде английского стиля. Такая дверь всегда смотрится дорого и роскошно в гостиной или кабинете. Причем это не обязательно должна быть натуральная кожа: сейчас достаточно более доступных, функциональных и экологичных заменителей.

Для крепления используй клей и специальные заклепки, которые равномерно фиксируют полотно и образуют элегантные узоры

Для декора обрати внимание на тиснение, роспись, тонкую резьбу, отделку металлической фурнитурой и ремнями. Такая дверь хорошо впишется и в индустриальные стили, вроде лофта или гранжа

Фото: svkreal.ru

Критерии выбора «гармошки»

Для самостоятельной установки необязательно иметь навыки плотника. Однако запастись терпением и правильно выбрать производителя, учитывая конструктивные особенности – задачи первоочередные. Следует убедиться, что проем не меньше 1 метра. Все замеры делают после демонтажа старой конструкции.

Советы:

отдайте предпочтение изделию, подходящему по цвету к мебели;
массив — тяжелый материал для использования в легкой конструкции «гармошки», петли и рельсы не выдержат полотен.;
при желании приобрести дерево — шпон с основой из древесных опилок, станет верным решением, либо выбирать систему с усилением хода полотна;
каркас панелей должен быть тяжелым;
гармошка не подходит для проема шириной меньше 0,5 метра;
рассчитайте количество створок (1 полотно 8-10 см) для дверного проема;
дешевая дверь прослужит не более 1 года. Комплект включает некачественные петли;
ситуации бывают разные. Купите 2-3 панели на случай порчи створки.

В домашних условиях заменить полотно проще, когда есть запасная часть, аналогичных параметров, как остальные створки. После снятия с продажи купленной модели, найти составляющие будет невозможно.Сомнения одолевают — лучше доверить монтаж профессионалу. Каждая компания оказывает платные или безвозмездные услуги по монтажу продукции.

САМОСТОЯТЕЛЬНОЕ ИЗГОТОВЛЕНИЕ И МОНТАЖ ДВЕРИ-ГАРМОШКИ.

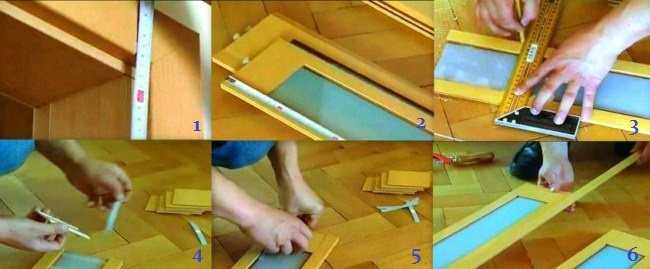

Технология изготовления двери такого типа состоит из таких основных этапов (описан процесс изготовления одностворчатой двери-гармошки, по желанию количество ламелей можно увеличить в зависимости от их ширины или размеров проема):

Необходимо нанести разметку на листы выбранного материала и выпилить две одинаковые панели, которые послужат створками двери. Если конструкция задумана в симметричном виде, тогда ширина панелей будет одинаковой, если ассиметричной (чаще применяется в двухстворчатой конструкции), тогда разной.
Заготовленные ламели обрабатывают наждаком или точильным бруском, вытирают сухой ветошью, приклеивают на торцевую часть изделия ПВХ кромки. Для того, чтобы элементы хорошо прихватились, необходимо пройтись по ним валиком. Такая процедура не выполняется в том случае, если используются пластик или стекло.
Клей сохнет около суток. Поэтому оставляем работу на указанное время.
По истечению времени, намечаем на ламелях месторасположение петель, кареток, осей и замка.
Сначала нужно закрепить направляющий профиль с защелкой. Слишком длинный профиль, можно обрезать с помощью ножовки. Отверстия для шурупов располагаются относительно друг друга на расстоянии до 30 см.
С торцевой части одного из крыльев нужно надеть два осевых штифта. Первый расположен в верхней части, второй – в нижней. Под них высверливаются углубления, которые должны быть меньше длины оси.
Далее высверливают отверстие под бегунок каретки, который будет располагаться вверху второй ламели. Его устанавливают после монтажа первой, на которой уже закреплены осевые штифты.
Просверливаем люверсы для элементов крепления петель — саморезов. В основном, количество петель идет от трех и больше, все зависит от массивности используемого материала. Стоит учитывать, что между открытыми ламелями должен быть люфт в 3 мм, не больше. Для предотвращения смещения крыльев, петли устанавливают на одинаковом уровне. На крайних крыльях такая процедура не нужна.
Последняя панель будет с ручкой, поэтому на ней делают паз для ее установки. Монтаж будет производится с лицевой части последнего из крыльев двери. В центре конструкции делается отверстие под замок.
В готовом виде, створки навешивают на петли в дверном проеме.
Корректировать положение створок можно с помощью регулировочного ключа, которым можно регулировать торцевые гайки.
Если предполагается фиксация двери в определённом положении, на нижние рельсыустанавливают стопорные флажки.

Фото 4 Стандартные комплектующие для раздвижной системы двери-гармошки.

Как сделать полотна для двери-книжки своими руками

Для начала требуется определиться с материалом. Использовать тяжелую натуральную древесину или большие полотна каленого стекла для складной конструкции нецелесообразно. Материал довольно тяжелый, что со временем негативно скажется на эксплуатационных качествах подвесной системы.

Можно заказать готовые полотна из МДФ или изготовить их своими руками.

Лучше всего использовать щитовую конструкцию для изготовления межкомнатных дверных полотен. Для этого потребуется следующий материал:

бруски из дерева (25 на 25 мм);
шканты;
клей ПВА;
панели ХДФ.
ХДФ панели

Из брусков монтируется каркас для будущего полотна, в зависимости от его размера. Бруски раскраиваются на нужные по размеру заготовки и скрепляются между собой внатяг шкантами, обмазанными клеем. Желательно расположить бруски не только по краям полотна, но и сформировать из них ребра жесткости внутри двери.

Панели ХДФ (3 или 4 мм толщиной) — листовой тонкий материал с одной гладкой поверхностью, изготовленный путем горячего прессования опилок. Этот материал раскраивается на фрагменты, имеющие размеры дверного полотна. Затем панели прикрепляются к обрешетке из бруков. Черновая версия дверного полотна готова. Его можно окрашивать, ламинировать, покрывать шпоном в зависимости от индивидуальных предпочтений.

Также можно изготовить дверные полотна из панелей МДФ, покрытых шпоном или другим материалом. Это самое простое решение — требуется выбрать оптимальный по цвету и толщине материал и раскроить его на равные по размеру полотна. Специалисты рекомендуют использовать МДФ толщиной 22-25 мм.

Панели МДФ

Кромки дверей можно обработать двумя способами: наклеить с помощью утюга специальную бумагу или использовать пластиковые готовые кромки, которые насаживаются на торцы панелей внатяг. Последний вариант отличается прочностью и долговечностью, так как наклеенная бумага через некоторое время может просто-напросто отвалиться, испортив внешний вид двери.

Дверь-книжка

Для двери-книжки изготавливаются два одинаковых по размеру полотна и скрепляются между собой петлями. Для того, чтобы конструкция оказалась крепкой и надежной, рекомендуется прикреплять 3 комплекта петель: вверху, внизу и посередине полотна. Полученная конструкция складывается и раскладывается, как обычная книга.

Раздвижные системы открывания дверей

Принципиально отличающийся способ установки фасадов на корпус мебели. Дверцы никак не крепятся к корпусу, а скользят вдоль установленных на корпус направляющих. При этом сама створка может просто отодвигаться в сторону или складываться. Либо наматываться на вал.

Двери-купе

Раздвижные системы открывания работают по принципу «купе», дверь скользит вдоль направляющих влево или вправо. Недостаток их в том, что в итоге мы получаем ограниченный доступ к внутреннему наполнению шкафа – ровно на ширину одной створки.

Выделяют два вида раздвижных систем – подвесные и опорные. Последние еще называют роликовыми, а первые — компланарными.

Отдельно стоит отметить раздвижные системы Vertico Synchro и Horizon Synchro HETTICH. В них одно действие раздвигает сразу две дверцы — в горизонтальном или вертикальном (верх-низ) направлении. Vertico Synchro выглядит особенно эффектно и продвигается брендом для оснащения верхних навесных кухонных шкафов.

Двери «гармошкой»

Их преимущество перед дверьми купе в том, что мы получаем полный доступ к внутреннему наполнению шкафа. Но при этом требуется пространство спереди шкафа, для складывания створок вперед. А вот двери-купе двигаются в одной плоскости.

Мебельные жалюзи и рольставни

Используются в оснащении мебели гораздо меньше, чем того заслуживают. Причина в том, что для их установки нужно выделять пространство внутри шкафа под вал, на который будет «накручиваться» фасад. Это не всегда приемлемо, особенно на кухнях, где важна каждая полка.

Электрожалюзи – новый механизм открывания для кухонных шкафов. Очень эффектно смотрится и работает без вала. Но, как все механизмы, работающие от электропривода, стоит недешево.

Монтаж дополнительной фурнитуры

Так как дверь между комнатами используется довольно часто, нужна надежная и удобная фурнитура: ручки, замки, фиксаторы.

Специалисты рекомендуют использовать в дверях такого типа утапливаемые в полотно ручки, которые при складывании системы не повредят стену или соседнее дверное полотно. Также стоит учесть, что выступающая ручка может травмировать проходящего через дверной проем человека. Особенно это актуально в тех случаях, если проем довольно узкий.

Складная дверь гармошка состоит из трех направляющих: верхней (1в), и двух боковых — левой (1а) и правой (1б), а также двух полупанелей, левой и правой (3), основных панелей (5) и элементов соединения панелей между собой: соединительного шарнира (4), стыковочной рейки (2), замковой панели (6). Полотно двери ходит по верхней направляющей при помощи бегунков (7) и фиксируется стопорами (8). Направляющие рейки крепятся к проему саморезами (11). Закрывается дверь с помощью ручки на замковой панели (9) и защелки (10), которая крепится к правой боковой направляющей

Доводчики, использующиеся для плавного закрытия дверных полотен, уместны только в тех случаях, когда конструкция довольно габаритная и двери часто открываются и закрываются.

Видео — Дверь-книжка с разными по размеру полотнами

Как сделать межкомнатную дверь: технология изготовления

Для того, чтобы лучше было понять весь процесс изготовления межкомнатных дверей и полностью осознать происходящее, рассмотрим эту технологию по этапам.

Подготовка доски обрамления. Начать нужно с того, что вооружиться болгаркой с шлифовальной насадкой и качественно отполировать приобретенные вами доски. Полировки потребуют только широкие поверхности доски – торцы можно не обрабатывать, они сформируются в процессе фрезерования. Фрезеровка. В первую очередь здесь понадобится ручной фрезер и набор фасонных фрез – с их помощью торцам доски нужно будет придать симпатичный вид. На этом этапе работ все углы досок следует округлить, но немного, чтобы они не получились круглыми. Дальше меняем фрезу и с одного из длинных торцов досок по всей длине делаем паз шириной, равной толщине ЛДСП – фрезу придется подобрать точно в размер (в большинстве случаев это 16мм). Паз выбирается четко по центру торца доски. Глубина паза может быть различной, но оптимальная величина 15-20мм. Подрезка торцов доски. Тут понадобится ручная дисковая пила – концы всех четырех досок двери необходимо подрезать под 45°

Во внимание здесь нужно взять две вещи: четкая длина досок и точный угол подрезки. Последний момент можно отмерить обыкновенным транспортиром. Что касается длины, то стойки полотна по самому длинному размеру должны составлять 2000мм (это дверной стандарт), а длина верхней и нижней вставки в полной мере должны соответствовать ширине дверного полотна

Если вы собираетесь сделать деревянную дверь своими руками шириной 700мм, то эти элементы конструкции в самой длинной ее части должны равняться этим самым 700мм. Раскрой ЛДСП. В принципе, данного этапа работ можно избежать, если приобрести материал сразу в размер. Что касается габаритов данного дверного элемента, то они рассчитываются по следующей формуле – от ширины полотна нужно отнять ширину двух подготовленных досок и прибавить к ним две глубины проточенного паза. В нашей ситуации получается следующее – 700-150*2+20*2=440мм (это ширина). Длина вставки из ЛДСП получается 2000-150*2+20*2=1740мм. Предварительная сборка. Здесь все достаточно просто и предельно ясно – на ЛДСП легкими ударами киянки набиваются доски. Ничего не клеем – просто соединяем. Когда все будет соединено, и вы убедитесь в том, что каждый из элементов дверного полотна в полной мере соответствует готовому изделию (нет ни зазоров, ни отклонений от геометрии и тому подобных вещей), можно будет установить механический крепеж (конфирматы). Под них сверлятся отверстия – располагать их нужно сверху и снизу дверного полотна. Сверлим и устанавливаем. Если все нормально, то разбираем конструкцию и переходим к следующей стадии работ

Что касается длины, то стойки полотна по самому длинному размеру должны составлять 2000мм (это дверной стандарт), а длина верхней и нижней вставки в полной мере должны соответствовать ширине дверного полотна. Если вы собираетесь сделать деревянную дверь своими руками шириной 700мм, то эти элементы конструкции в самой длинной ее части должны равняться этим самым 700мм. Раскрой ЛДСП. В принципе, данного этапа работ можно избежать, если приобрести материал сразу в размер. Что касается габаритов данного дверного элемента, то они рассчитываются по следующей формуле – от ширины полотна нужно отнять ширину двух подготовленных досок и прибавить к ним две глубины проточенного паза. В нашей ситуации получается следующее – 700-150*2+20*2=440мм (это ширина). Длина вставки из ЛДСП получается 2000-150*2+20*2=1740мм. Предварительная сборка. Здесь все достаточно просто и предельно ясно – на ЛДСП легкими ударами киянки набиваются доски. Ничего не клеем – просто соединяем. Когда все будет соединено, и вы убедитесь в том, что каждый из элементов дверного полотна в полной мере соответствует готовому изделию (нет ни зазоров, ни отклонений от геометрии и тому подобных вещей), можно будет установить механический крепеж (конфирматы). Под них сверлятся отверстия – располагать их нужно сверху и снизу дверного полотна. Сверлим и устанавливаем. Если все нормально, то разбираем конструкцию и переходим к следующей стадии работ.

Здесь добавлю то, что не лишним будет сразу же позаботиться о врезке защелок ручек и навесов. Сделать это лучше на данном этапе работ, так как впоследствии риск травмировать декоративное покрытие новеньких дверных полотен значительно выше. А так все уже будет готово, и вам останется только установить фурнитуру на уже подготовленные места.

ПОДГОТОВКА МАТЕРИАЛОВ И ИНСТРУМЕНТОВ.

Лист материала (Массив дерева, ДСП, МДФ и т.д.)
Фурнитура: петли, бегунок «каретка», запорное устройство, ручки.
Направляющий рельс.
ПВХ кромки под цвет изделия.
Клей на основе цианокрилата.
Дрель и набор сверл.
Ударная дрель или перфоратор (если есть необходимость расширять дверной проем).
Ножовка по дереву.
Пила.
Электролобзик.
Карандаш.
Строительный угольник, металлическая линейка, рулетка.

Фото 6 Материалы и инструменты для самостоятельного монтажа двери-гармошки.

Дверь-гармошка – это хорошее решение для зонирования любого помещения. Ее конструкция необычная и прекрасно вписывается в любой интерьер. Особенным шиком обладает дверь, выполненная из закалённого стекла с различными росписями, но сделать ее самостоятельно не представляется возможным. Для грамотного использования пространства, дизайнеры часто применяют двери-гармошки из пластика в ванной, для межкомнатных дверей используют листы МДФ или ДСП, но наилучшим вариантом по всем показателям считаются двери из цельного деревянного массива.

Выполняя наши пошаговые инструкции, вы без труда справитесь с задачей самостоятельного изготовления дверей-гармошки.

Эксплуатационные и конструкционные особенности

Главные узлы подобных изделий:

направляющая — из алюминия, другие материалы при изготовлении этого элемента применять нецелесообразно из-за низкой прочности;
шарниры и роликовые механизмы;
непосредственно сами створки дверного полотна (если рассматривается конструкция типа «книжка») называют ламелями, т.к. они характеризуются маленькой шириной, за счет чего при установке используется большое количество таких элементов.

Складная дверь устанавливается в проемы шириной от 50 до 600 см. Стандартная высота — 220-230 см. Средние размеры 1 секции створок типа «гармошка»: 8-20 см. Ламели оснащаются роликовыми механизмами или петлями. Последние из элементов крепления соединяют между собой секции створки.

Роликовые механизмы фиксируются на торцах дверного полотна: сверху и снизу. Их заводят в паз направляющих элементов. Для более надежного функционирования подбираются крепежные системы для складных дверей так, чтобы можно было зафиксировать части ламелей сверху и снизу в проеме.

Как сделать раздвижную дверь своими руками

Процесс самостоятельного изготовления и монтажа дверей с раздвижным механизмом довольно прост и под силу даже новичку. Главное знать, как правильно обращаться со строительным инструментом и обладать общими навыками проведения монтажных работ.

Для установки стильной, практичной и надёжной входной группы с раздвижной конструкцией нам понадобится:

шуруповёрт и дрель. Если вы планируете установить двери в бетонный проём, то возьмите перфоратор;
набор бит для саморезов;
измерительные инструменты: отвес, уровень и рулетка;
гвозди и саморезы;
карандаш;
пила по дереву и по металлу. Можно использовать как ручные пилы, так и взять болгарку с циркуляркой.

Для изготовления полотен и самого раздвижного механизма я использовал:

листы ОСБ (такие же, что я использовал для обшивки дома);
деревянные бруски (их я использовал в качестве площадки для монтажа креплений дверей);
закрытые подшипники в металлической обойме (4 штуки);
втулки, устанавливаемые во внутреннюю часть подшипника;
болты с шайбами и гайками;
металлические пластины (4 штуки);
в качестве верхней направляющей я использовал швеллер;
роль нижней направляющей играет деревянный брусок.

Также мной была использована неширокая рейка — её я прикрепил к краю дверного полотна таким образом, чтобы она при закрытых дверях полностью закрывала щель между полотнами. Что также положительно отразилось на защите от сквозняка.

Процедура их монтажа несложна и состоит из следующих шагов:

Разметка и распил листов ОСБ. Чтобы место реза выглядело максимально аккуратно, лучше использовать циркулярную пилу.
Крепление к верхней части дверных полотен деревянного бруска.
Подготовка металлических пластин. Они должны быть строго одинакового размера. С одной стороны пластин просверливается отверстие под болт, с другой — множество мелких отверстий для крепления саморезов.

Сборка роликового механизма. Для этого необходимо прикрепить пластины к деревянной накладке на дверях (по 2 пластины на одно полотно). Затем с помощью болтов закрепить на пластине подшипники.

Установка верхней направляющей. В этом нет ничего сложного. Главное, не забудьте воспользоваться строительным уровнем. Навешивание дверей и установка нижней направляющей. Это заключительный этап монтажа.

Как видно, самостоятельная установка раздвижных дверей — процедура несложная. Все работы легко можно сделать своими руками в течение одного дня.

Несколько полезных советов по монтажу двери-книжки

Створки двери складываются в гармошку и пропускаются через рельс

Отличие установки складной двери заключается только в количестве направляющих, а также методе фиксации панелей. Когда применяются две направляющие, появляются дополнительные сложности монтажа данной конструкции. Однако книжка будет намного надежнее и гораздо прочнее.

Верхнюю направляющую крепят к потолку. Для красоты ее украшают декоративными деталями. Это необходимо для ее соответствия интерьеру помещения.

Монтаж складной двери нужно проводить аккуратно и точно. Она должна плотно установиться в дверную коробку. Если не соблюдать правила монтажа, то очень быстро появится скрип конструкции, дверь будет закрываться не полностью.

Наиболее важной операцией считается предварительная подготовка мест крепления, проведение выравнивания пола. Механизм двери при покупке нужно обязательно проверить

Он должен работать тихо и плавно.

Длительная эксплуатация двери гарантирована, если относиться к ней очень бережно и всегда закрывать очень плавно. Только в этом случае она будет исправно работать долгие годы.

К негативной стороне двери-книжки можно отнести плохую звукоизоляцию, люфт, кода дверь открывается, высокую проницаемость запахов. Однако, благодаря использованию современной фурнитуры, такие недостатки минимальны.

Серьезным недостатком такой конструкции является отсутствие у двери-книжки защитной функции. Так как ее полотна не имеют высокой прочности и установлены не жестко, она не станет надежной преградой.

Самые лучшие посты

Как сделать на кухне потолок из гипсокартона своими руками
Как покрасить гипсокартон: маленькие хитрости
Подрозетники для гипсокартона: правильный выбор и установка
Затирка швов гипсокартона: материалы и техника выполнения работ
Эпоксидная смола, применение
Как закрыть батарею гипсокартоном, не теряя тепло в комнате
Ремонт потолков из гипсокартона: устраняем проблему самостоятельно
Станок производства профилей для гипсокартона: изготовление элементов каркаса

Как сделать складную дверь смостоятельно

Сначала выбирают материал. Если подобные конструкции планируется устанавливать в санузле, рекомендуется приобрести пластиковые листы. Для монтажа в межкомнатном проеме подготавливают МДФ, дерево. Натуральные материалы следует обработать антисептиком. Складная дверь своими руками должна изготавливаться из хорошо просушенной древесины

Важно убедиться, что дверная коробка не имеет погрешностей в размерах

Если планируется использовать МДФ, после нарезки материала рекомендуется закрыть кромки специальной термопластичной полосой. Для получения более современного изделия устанавливают стеклянные вставки в секции двери. Минимальное расстояние между прозрачными поверхностями и кромкой ламелей должно составлять 5-7 см. Стекло устанавливается в подготовленные пазы, его фиксируют с помощью штапиков.

Для соединения секций в одно дверное полотно в домашних условиях проще использовать небольшие петли (врезные карточные). По всей высоте изделий фиксируют 3 элемента крепления. Если дверь состоит из 3 секций, используют 2 комплекта петель. Для варианта из 4 ламелей нужно подготовить 3 комплекта или 9 петель.

Крепежные элементы должны быть утоплены в секции. Для этого перед их установкой делают углубления на торце каждой ламели — их глубина должна соответствовать толщине металла петель. Фиксировать крепежные элементы рекомендуется после проверки размеров секций, а также их положения друг относительно друга. В верхней и нижней частях створки устанавливают держатели дверного полотна. Они будут соединяться с роликовым механизмом и обеспечат возможность перемещения секций.

Механизм раздвижных дверей своими руками

Конструктивно в основе раздвижной системы лежит роликовый механизм с одной или двумя каретками (в зависимости от количества и хода дверных полотен). Ролики и направляющего этого механизма обычно изготавливаются из долговечного и износостойкого материала. Но я пошёл дальше — в качестве роликов использовал закрытые подшипники, а в качестве направляющих — металлические швеллеры, что сделало всю конструкцию буквально вечной и практически не требующей обслуживания.

Сама конструкция дверей довольно проста и состоит из:

дверного роликового механизма;
дверных полотен. Их я также изготовил самостоятельно.

Интересно знать! Для раздвижных механизмов разработаны специальные доводчики, обеспечивающие плавное самостоятельное закрывание дверей. Устанавливаются они довольно просто и, кроме закрывания, также обеспечивают фиксацию дверных полотен в крайних положениях.

Дверные механизмы предусматривают выдвижение полотен как в противоположные, так и только в одну сторону. Я выбрал классический вариант, когда 2 одинаковых дверных полотна движутся навстречу и соединяются ровно посередине дверного проёма.

Основой таких дверей является верхняя направляющая: хотя их конструкция и предусматривает использование двух направляющих (сверху и снизу), нижнюю часто не устанавливают. Но я предпочёл поставить — она не только положительно отражается на устойчивости дверей, но и служит дополнительной защитой от сквозняков и влаги.

Виды складывающихся дверей

Различные модификации складывающихся систем имеют простое строение. Они состоят из полосок, которые подвижно соединяются друг с другом. Крайняя полоса фиксируется стационарно, а у остальных в верхней или нижней точке предусмотрены ролики, вставленные в направляющую. По мере приложения определенного усилия ролики начинают перемещаться по планке и заставляют элементы складываться. Исходя из места и способа крепления роликов, различают 2 варианта конструкций: «книжка» и «гармошка».

Рис. 1. Варианты дверных систем зависят от способа крепления роликов

Дверь-гармошка

Производится створка гармошка из дерева, стекла и пластмассы. Пластиковые системы более доступны и простые, могут быть глухими, с прозрачными вставками. Но конструкции не очень надежные и нельзя их отнести в категорию полноценных дверей (скорее к перегородкам). Деревянные двери-гармошки имеют другое качество и в сравнении с пластиковыми аналогами их цена может повышаться в десятки раз. Качество систем из дерева прекрасное, так как кроме надежного материала, в них используется надежный роликовый механизм.

Подготовка дверного проема

После покупки комплекта, требуется начать работы с подготовки дверного проема. Для этого демонтируется старая дверь. Необходимо удалить старый гипсокартон или раствор до поверхности стены, чтоб не возникло трудностей в установке новой коробки. После завершения демонтажа делаются замеры проема. Это необходимо, чтобы определить — требуется ли уменьшать или увеличивать проем под приобретенную конструкцию.

Коробка новой двери собирается из приобретенных доборов. Купить их можно в официальных магазинах фирмы-производителя, изготавливающей полотна и комплектующие. В верхнем углу фиксируется саморезами верхняя перекладина. Собранный короб вставляется в проем. Доборы закрепляются анкерами. Коробка в виде буквы «П» устанавливается в проем, фиксируется анкерными болтами и монтажной пеной. При работе стоит использовать уровень во избежание перекосов коробки. После полного высыхания пены переходят к следующему этапу работ.

УСТАНОВКА РАЗДВИЖНОЙ ДВЕРИ-ГАРМОШКИ В КАЧЕСТВЕ МЕЖКОМНАТНОЙ ДВЕРИ.

Процесс установки займет не больше 3-х часов. В первую очередь подготавливаем дверной проем:

Осуществляем установку направляющего рельса на верхней части проема. Размеры детали полностью зависят от ширины дверного проема. Если приобретенный рельс имеет большую длину, обрезаем его ножовкой.
Для креплений высверливаем углубления с шагом 25-30 см.
Фиксирующую защелку устанавливаем с правой стороны конструкции, в том случае, если ламели открываются справа-налево. Если направление противоположное, тогда слева. Защелку заводим в ось торцовой панели и вставляем в закрепленный рельс бегунок каретку. Направляющую рельсу необходимо соединить с дверным проемом шурупами диаметром 3 см.
Для того, чтобы навесить крылья на крепежные элементы, их нужно сложить, в пластины для посадки ввести осевые штифты, после этого последнюю панель соединить с осевым элементом каретки. Регулировочным ключом можно отрегулировать плавность хода дверной конструкции.
Если длина проема свыше 1 метра, количество бегунков увеличиваем и монтируем еще один направляющий рельс, только в нижней части дверной конструкции.

Фото 5 Монтаж двери-гармошки.
