Мангал раскладной: чемодан, дипломан

Варианты конструкций

Прежде чем приступать к работе, необходимо выбрать тип конструкции, в соответствии с которым будет составляться чертеж мангала. Выбор делается на основании ряда характеристик печи:

оптимальные габариты;
условия эксплуатации;
расположение;
режим эксплуатации.

Существует множество конструкций мангалов из металла. Самыми распространенными являются такие модели.

Стационарная. В самом простом варианте представляет собой металлический ящик, поставленный на прямые ножки с подпятниками. Крупные и массивные печи могут устанавливаться на бетонное основание. Возможна установка под крышей веранды или беседки, что позволяет готовить барбекю в любую погоду, независимо от времени года. Устройство стационарного мангала можно дополнить различными приспособлениями, расширяющими его функционал и удобство эксплуатации — например, вытяжкой. Размеры мангала для шашлыка в этом случае, как правило, довольно большие.
Разборная. Отличается тем, что элементы не свариваются друг с другом, а скрепляются болтами. Крепеж должен быть высококачественным, чтобы выдерживать высокие температуры без деформаций. При изготовлении не нужно пользоваться сварочным аппаратом, что делает работу еще более простой. Разборка хороша тем, что позволяет компактно хранить и транспортировать жаровню.
Складная. Они распространены в продаже; своими руками сделать подобную конструкцию сложнее, чем один из вышеописанных вариантов. Складной мангал имеет небольшие размеры, схема его схожа с оной у разборной модели — при переноске торцы ящика и ножки снимаются, боковые же стенки складываются и фиксируются — получается что-то вроде стального чемодана, внутрь которого можно сложить шампуры и решетку для гриля.
Одноразовая. Простейшая емкость, которую можно сделать из жестяных банок, фольги и другого металлического мусора. Цель — огородить место для углей и сделать подставку для шампуров.

Не отдельным типом конструкции, но весьма своеобразным вариантом является изготовление жаровни из заранее подготовленных металлических емкостей — читайте следующие статьи:

Мангал из газового баллона своими руками
Мангал из стиральной машины своими руками
Мангал с электроприводом шампуров

Различные стальные приспособления можно использовать и для декора — например, популярно применение кованых частей от швейных машин Zinger в качестве подставки.

Оригинальные конструкции

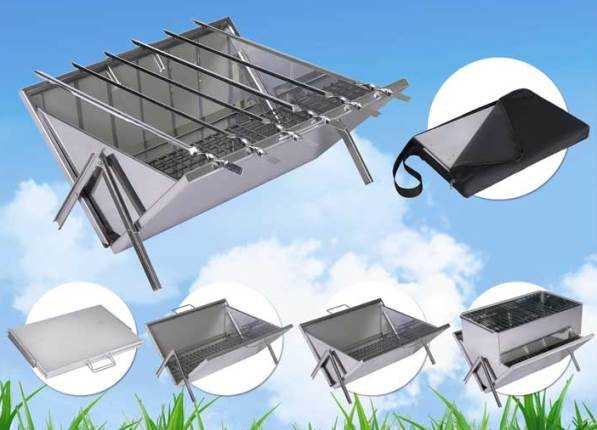

Существуют мангалы походные необычной конструкции, имеющие реальный опыт эксплуатации. Например, на нижнем фото вариант переносного в форме усеченной трапеции.

Хотя для облегчения веса раскладные мангалы обычно не имеют декоративных украшений, некоторые изделия имеют необычную форму отверстий для обеспечения тяги и хорошего горения расположенных внутри углей.

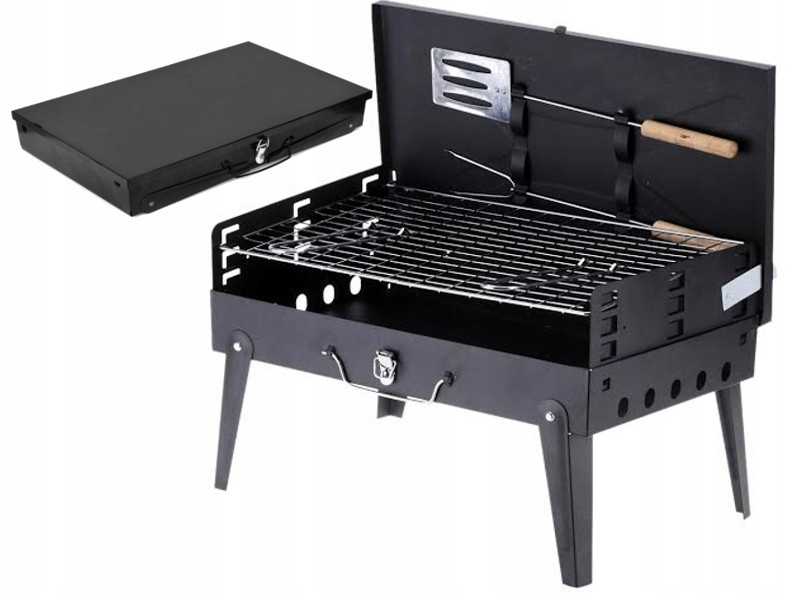

Универсальная конструкция барбекю из нержавейки может работать еще и в режиме обычного мангала с шампурами, весит немного больше, имеет дополнительные элементы корпуса.

Таким образом, из многообразия раскладных и разборных мангалов домашний мастер может выбрать конструкцию, оптимально подходящую для конкретных эксплуатационных условий, чтобы изготовить ее собственными силами.

Источник статьи: https://mangalka.com/mangal/razbornyj-mangal-svoimi-rukami.html

Варианты складных мангалов своими руками

В зависимости от количества используемых деталей и требований владельца, бывают двух видов:

Разборной или конструктор. Состоит из отдельных элементов: боковин, днища, ножек, продольных стенок.
Со съемной подставкой (ножками). Корпус цельный и имеет прямоугольную форму, а опоры к нему прикручиваются уже на месте.

Более сложен в самостоятельном изготовлении первый вариант, поскольку для сборки частей нужны посадочные отверстия.

Пользователи часто ищут:

Коптильня из баллонов
Мангал с электроприводом шампуров
Мангал из пропанового баллона

Рассмотрим на примерах этапы создания таких конструкций.

Самодельный чемоданчик для приготовления шашлыка

Походный вид мангала с удобной ручкой. Средняя длина в разобранном состоянии – 60–80 см, толщина до 5 см. Внутрь чемоданчика поместятся шампура, а для барбекю и решетка-гриль.

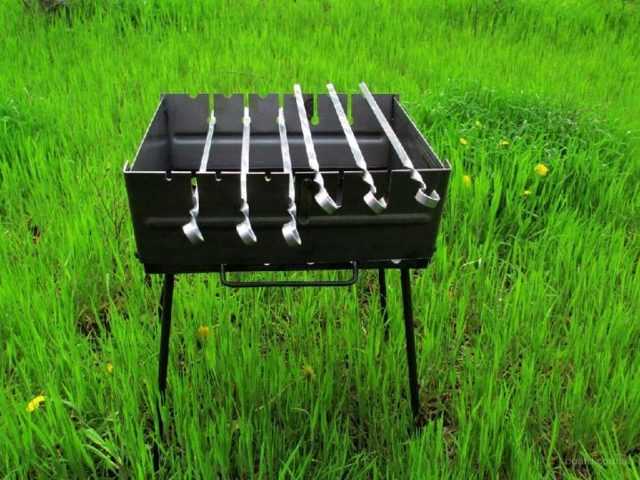

Фото: компактная шашлычница в форме чемодана

Порядок его изготовления следующий:

Из стального листа вырезается болгаркой дно конструкции.
С обоих боков делаются отверстия 10 мм для доступа воздуха.
Боковины режутся размерами 600*200 мм и загибаются. Чтобы компактно сложить их внутрь кейса, между ними и дном приваривают 2 небольших навеса.
Делаются торцы изделия. Крепятся к боковинам и дну через прорези, как часть пазла.
Создаются опоры для мангала. Снаружи дна по углам сваркой фиксируют 4 гайки, в которые будут вставляться ножки.
Их делают из арматуры длиной 50–60 см, диаметром 8 мм. На каждом прутке нарезают по сантиметру резьбы М8.
К жаровне вкручиваются ножки.

А чтобы чемодан не распался на детали при транспортировке, на одной из стенок рекомендуется сделать крючок или замочек.

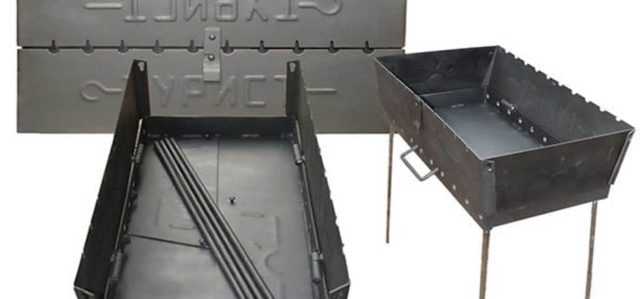

Мангал-дипломат

По конструкции очень схож с первым вариантом. Максимальная толщина 4 см. Имеет ручку для переноса.

Для его изготовления лучше брать лист нержавеющей стали толщиной от 3 мм. Это значительно продлит срок эксплуатации изделия.

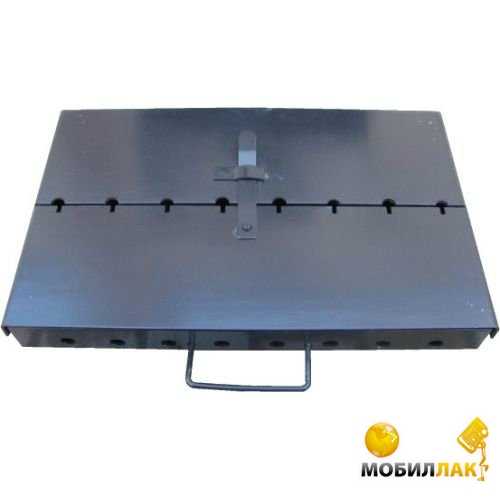

Фото: складной мангал из тонколистовой стали. Такой вариант прослужит не долго. Металл будет деформироваться после каждого использования по назначению.

Детали наиболее простого дипломата имеют следующие размеры:

дно – 300*500 мм;
высота бортов – 50 мм;
короткие боковины 150*300 мм;
длинные боковины 150*500 мм.

В двух последних элементах делаются отгибы, чтобы они держались между собой. В разобранном виде на дно укладываются малые стенки, шампуры, решетка, из двух длинных боковин получается крышка.

Ножки и другие детали монтируются по той же инструкции, что и для мангала-чемодана.

Для придания конструкции эстетичного вида необходимо выполнить покраску термоустойчивым средством. Рекомендуемый цвет – черный. Подойдет краска в баллончиках. Она выдерживает температуру до +600С. При частом использовании покрытие необходимо периодически обновлять.

Вопросы и ответы

Каким должен быть размер очага?

Это зависит от потребностей владельца стола. Если готовить много не планируется, то необходимо, чтобы он вмещал хотя бы 3-4 стандартных шампура.

Можно ли сварить стол-мангал самому?

Да, можно. Но могут возникнуть проблемы с материалом – в рознице может не оказаться профиля из термоустойчивой нержавеющей стали со специальным покрытием.

Что лучше – покупать готовый стол-мангал или делать на заказ?

Сегодня столы-мангалы не очень востребованы, так что в рознице нужного варианта может просто не оказаться. В таком случае изготовление на заказ – единственный способ получить подходящее изделие.

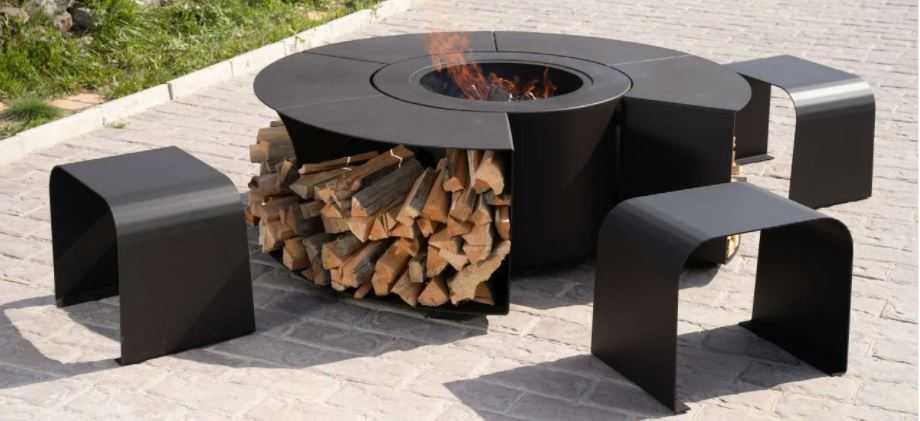

Стол-мангал – конструкция, объединяющая жаровню и столешницу. Это удобно, так как позволяет размещать посуду и продукты рядом с углями. Изделия бывают нескольких видов: традиционные, стационарные, разборные, трансформеры, восточного типа.

При выборе следует обратить внимание на материалы, качество сборки. Если есть подвижные части, то и на их функционирование

Если найти подходящую модель не получилось, стол можно изготовить на заказ.

Особенности изготовления мангала

Прежде всего нужно полностью избавиться от газа в баллоне при помощи вентиля. Для контроля выхода газа необходимо открытый вентиль смочить раствором из мыла. Пока мыльный раствор пузырится значит давление газа внутри баллона еще не достаточное, чтобы приступать к дальнейшим действиям.

Стадии сборки аналогичны его созданию из листового материала с небольшими отличиями.

Для изготовления нам потребуется:

разводной ключ;
сварочный аппарат;
болгарка;
2-4 петли;
перчатки;
молоток;
заклепки с заклепочным пистолетом;
отвертка;
зубило;
дрель со сверлами от 10 до 14 мм;
металлические трубы для ножек и дымохода;
4 квадрата площадью около 100 см2 под ножки.

Пошаговая инструкция, как сделать мангал из газового баллона:

Распиливание. Пожалуй, это самый важный этап, ведь именно от него зависит эстетический вид будущего изделия. Требуется полностью выкрутить вентиль применив разводной ключ и срезать его болгаркой. Рекомендуется все работы с болгаркой производить при непосредственном поливе водой для исключения возгорания остатков метана.

Сваркой прикрепляем ручки и крышке. Советуем использовать петли, соединения которых основаны на заклепках. А затем приварить петли к баллону. Необходимость сварки петель связаны с влиянием высоких температур, ведь если этого не сделать, то со временем клепки отпадут.

Устанавливаем ножки. Отпиливаем их удобной для вас длины и привариваем их ко дну баллона на равнозначном расстоянии от центра. Незабываем снизу ножек прикрепить металлические пластины, обеспечивающие устойчивость на мягком грунте.

Также существует другой вариант основания. Процесс его создание будет более трудоемким и состоит в следующем. Берется пару полосок металла, изгибаются дугой повторяющей форму баллона и привариваются ножки к её концам. Далее снизу ножки соединяются поперечной планкой. И в завершении создания стоек соединяем их между собой.

Высверливаем в нижней части сзади около 14-18 отверстий диаметром около 12-18 мм для подачи кислорода, так нужного для горения. А также по краям делаем надпилы используя болгарку.

На месте крупного отверстия, где был удален вентиль, монтируем трубу-дымоход и привариваем.

В данной статье мы уделили особое внимание мангалам из металлов, но многие люди себе делают специальные стационарные мангалы из кирпича. Более подробно об изготовление таких мангалов вы можете найти в сети интернет

Для примера мы приведем ниже фото готовых мангалов из кирпича.

Возможные размеры мангала

Размер самой жаровни может иметь различное значение, в зависимости от того, сколько шашлыков предполагается готовить за один раз. Что касается высоты ее бортов, то оптимальным считается высота стенок около 15 см. Если сделать меньше этой величины, то угли будут жечь мясо, а высота бортов больше 15 см потребует большего количества углей. Как правило, все хотят, чтобы шашлыки готовились быстро, но качественно, поэтому заявленная высота считается наиболее приемлемой.

Что касается остальных размеров, то они рассчитываются, исходя из личных предпочтений и конкретных условий. Итак:

Ширина жаровни должна соответствовать длине шампуров, не учитывая длину ручек. При этом следует отнять еще сантиметров 10. Например, если длина шампуров составляет 500 мм, то ширина мангала должна быть около 400 мм, может чуток больше.
Длина жаровни зависит от того, сколько шампуров с мясом планируется готовить одновременно, учитывая тот факт, что расстояние между ними должно быть около 10 см. Поэтому нетрудно посчитать, что на 8 шашлыков потребуется жаровня, длиной не меньше 90 см. Как правило, на длинных стенках мангала делаются выемки под шампура, любой формы.
У всех свои представления о том, какой мангал лучший, но есть безусловно красивые варианты. Иногда красота сочетается с практичностью
Высота ножек зависит от ряда факторов. Если мангал стационарный, то высота может достигать 0,8 метра. У переносных, тем более, разборных моделей эта высота не превышает 0,3 метра, хотя все зависит от того, насколько удобно мангал транспортируется. Естественно, что не каждому комфортно готовить шашлыки на корточках.
Толщина материала. Она также зависит от того, мангал стационарный или передвижной. Для стационарного изделия больше подойдет металл, толщиной порядка 3-х мм. Для сборной конструкции или переносной наиболее оптимальной считается толщина металла порядка 2-х мм. Естественно, что чем толще материал изготовления, тем долговечнее конструкция.

В некоторых самодельных конструкциях на дно мангала устанавливается своеобразная решетка в виде колосников. В результате, не выгорает дно мангала, хотя, как показывает практика, можно обойтись и без этого элемента: ведь не каждый день мы жарим шашлыки.

Конструкция мангала достаточно типичная, поэтому о большом разнообразии говорить не приходится. Как правило, это жаровня на ножках, хотя встречаются уникальные модели, а также достаточно простые, предназначенные для приготовления шашлыков на природе.

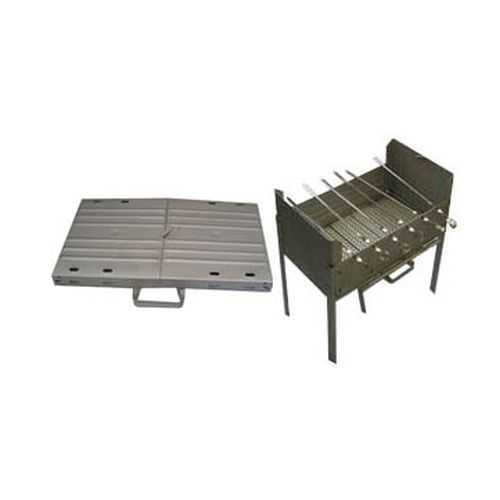

Мангал дипломат: сделаем мангал чемодан своими руками

Мангал дипломат, сделанный своими руками, удобен при транспортировке и не занимает много места в автомобиле. Давайте рассмотрим, что потребуется и как сделать мангал чемодан своими руками.

Конструкция

Такой складной мангал удобен прежде всего, тем что все детали (за исключением ножек) неотъёмные, и потерять их не получится. То есть, всегда, беря с собой, вы получаете мангал, а не конструкцию без одной нужной детали. Размер мангала средний и это удобно для компании 4-6 человек (8, если готовы подождать своей очереди). Сборка и разборка элементарная и быстрая.

Вес мангала чемодана несколько больше, чем складного такого же размера, но для перевозки в авто это не так важно.
Мангал состоит из четырёх частей:

Дно;
Боковые стенки по длине;
Боковые стенки по ширине;
Ножки.

Как сделать самому

Мы будем использовать стальной уголок и листовое железо 3 мм

Брать более тонкие листы не строит: от жара мангал коробится и нарушается геометрия, а это важно для складной конструкции на шарнирах. Применение нержавеющей стали даст долгий срок службы, но и большую цену

Поэтому считайте сами, а мы рекомендуем изготовить из обычной стали и покрыть изделие термокраской.

Продольная боковина (заготовка под гибку)

Поперечная боковина (короткая)

Боковины

Продольные боковины крепятся на шарнире ко дну, а поперечные — вкладываются между.

Продольные:

Вырезать заготовку.
Просверлить отверстия для воздуха.
Сделать пропилы для шампуров: на одной боковине в виде щелей, на другой — треугольной формы.
Загнуть боковые полочки. Чтобы боковины вышли одинаковые, гнуть их можно вместе.
Просверлить отверстие под шарнир — болт М10. В собранном виде с дном, стенка должна раскладываться на 90о, а в сложенном — ровно лежать поверх дна.

Поперечные:

Вырезать заготовку.
Просверлить вентиляционные отверстия.
Приварить квадраты 2*2 см, так чтоб получились пазы (нужно 8 квадратов на одну сторону).

Ножки

Размер ножек: от 30 см до 47 см (внутренний размер дна). Больше не нужно — не поместятся внутрь.

Ножки нарезать из прутка или трубы Ø 12-14 мм. На одном конце нарезать резьбу М10.

Сборка

Ко дну прикручиваются ножки.
Боковые продольные стенки скрепляются с дном при помощи болтов (по 2 на стенку) и этот шарнир при эксплуатации не разбирается.
Отогнуть продольные боковины под 90о.
Вложить между ними стенки-вкладыши, так чтобы пазы зацепились за отогнутые края боковых стенок.

Мангал готов.

В собранном виде это небольшой чемоданчик-дипломат, а в разложенном — среднего вида мангал. Для удобства можно прикрепить ручку переноски и защелку чтобы стенки не раскрывались.

Мангал со съемной подставкой из металла 8 мм с размерами

Мангал на съемных ножках подойдет для стационарного использования и для перемещения с собой в машине на пикник. Это очень удобная и простая модель мангала, которую можно смастерить из металла своими руками.

Чертежи и схема работы довольно просты. Размеры можно оставить как в описании или подогнать под себя. Мангал на фото в описании сделан из металла толщиной 8 мм для прочности. Сварка осуществлялась электродами 4 мм.

Размеры мангала на образце следующие:

высота ножек – 760 мм;
высота короба – 15 мм;
ширина короба – 320 мм;
длина короба – 630 мм;
расстояние между пазами для шампуров – 100 мм;
расстояние от крайних пазов до боковой стенки – 50 мм.

Размеры продуманы и рассчитаны на небольшую семью и для удобства перевоза всей конструкции в автомобиле.

Делать мангал следует так:

Распилить металл по размерам на заготовки.

Сварить короб, предварительно скрепив его прихватками.

Приварить снизу с 2 сторон 2 уголка.

Выпилить прорези под шампуры.

Обработать щеткой на болгарке и смазать составом против ржавчины.

Можно не сверлить отверстия по бокам для прохода воздуха. При желании из можно просверлить позже.

Изготовить станину из трубы 15 мм. Приварить пластины снизу на ножках, чтобы они не проваливались в почву. Станину можно покрасить термостойкой краской.

Мангал можно ставить на станину, уголки будут фиксировать его. Можно использовать мангал и без подставки. В этом случае уголки будут выполнять функцию ножек.

Варианты складных мангалов своими руками

В зависимости от количества используемых деталей и требований владельца, бывают двух видов:

Разборной или конструктор. Состоит из отдельных элементов: боковин, днища, ножек, продольных стенок.
Со съемной подставкой (ножками). Корпус цельный и имеет прямоугольную форму, а опоры к нему прикручиваются уже на месте.

Пользователи часто ищут :

Рассмотрим на примерах этапы создания таких конструкций.

Самодельный чемоданчик для приготовления шашлыка

Фото: компактная шашлычница в форме чемодана

Порядок его изготовления следующий:

Из стального листа вырезается болгаркой дно конструкции.
С обоих боков делаются отверстия 10 мм для доступа воздуха.
Боковины режутся размерами 600*200 мм и загибаются. Чтобы компактно сложить их внутрь кейса, между ними и дном приваривают 2 небольших навеса.
Делаются торцы изделия. Крепятся к боковинам и дну через прорези, как часть пазла.
Создаются опоры для мангала. Снаружи дна по углам сваркой фиксируют 4 гайки, в которые будут вставляться ножки.
Их делают из арматуры длиной 50–60 см, диаметром 8 мм. На каждом прутке нарезают по сантиметру резьбы М8.
К жаровне вкручиваются ножки.

Мангал-дипломат

По конструкции очень схож с первым вариантом. Максимальная толщина 4 см. Имеет ручку для переноса.

Детали наиболее простого дипломата имеют следующие размеры:

дно – 300*500 мм;
высота бортов – 50 мм;
короткие боковины 150*300 мм;
длинные боковины 150*500 мм.

Ножки и другие детали монтируются по той же инструкции, что и для мангала-чемодана.

Для придания конструкции эстетичного вида необходимо выполнить покраску термоустойчивым средством. Рекомендуемый цвет – черный. Подойдет краска в баллончиках. Она выдерживает температуру до +600 0 С. При частом использовании покрытие необходимо периодически обновлять.

Как сделать самому

Мы будем использовать стальной уголок и листовое железо 3 мм

Поэтому считайте сами, а мы рекомендуем изготовить из обычной стали и покрыть изделие термокраской.

Дно

Продольная боковина

Продольная боковина (заготовка под гибку)

Поперечная боковина (короткая)

Ножка

Боковины

Продольные боковины крепятся на шарнире ко дну, а поперечные — вкладываются между.

Продольные:

Вырезать заготовку.
Просверлить отверстия для воздуха.
Сделать пропилы для шампуров: на одной боковине в виде щелей, на другой — треугольной формы.
Загнуть боковые полочки. Чтобы боковины вышли одинаковые, гнуть их можно вместе.
Просверлить отверстие под шарнир — болт М10. В собранном виде с дном, стенка должна раскладываться на 90о, а в сложенном — ровно лежать поверх дна.

Поперечные:

Вырезать заготовку.
Просверлить вентиляционные отверстия.
Приварить квадраты 2*2 см, так чтоб получились пазы (нужно 8 квадратов на одну сторону).

Ножки

Размер ножек: от 30 см до 47 см (внутренний размер дна). Больше не нужно — не поместятся внутрь.

Ножки нарезать из прутка или трубы Ø 12-14 мм. На одном конце нарезать резьбу М10.

Сборка

Ко дну прикручиваются ножки.
Боковые продольные стенки скрепляются с дном при помощи болтов (по 2 на стенку) и этот шарнир при эксплуатации не разбирается.
Отогнуть продольные боковины под 90о.
Вложить между ними стенки-вкладыши, так чтобы пазы зацепились за отогнутые края боковых стенок.

Мангал готов.

Мангал «чемодан»: оригинальные идеи для вашего участка

С приближением теплых дней не только дачники, но и многие горожане задумываются о выезде «на шашлык» с семьей и друзьями

Стоит обратить внимание на портативную складную металлическую конструкцию в виде чемодана. Такой мангал можно за весьма короткое время сварить даже во дворе, при этом понадобится минимум инструментов

Разборный мангал – это просто незаменимая вещь для пикника на природе. Хорошо, когда не только шашлык является собственного приготовления, но и мангал. Ведь зачастую купленная портативная жаровня не служит больше одного сезона. А если говорить о более габаритных конструкциях, то их стоимость оставляет желать лучшего.

Стационарные мангалы

Стационарный мангал изготавливается по-разному, хотя подобные отличия не имеют существенного значения.

Первый вариант: минимум сварки

Этот вариант можно реализовать в том случае, если имеется лист металла, на котором можно разместить весь рисунок, как дно, так и стенки. Лишние элементы вырезаются с помощью болгарки, после чего места изгибов также подрезаются болгаркой на небольшую глубину, чтобы легче было изгибать.

Начинаем все с нанесения размеров на лист металла, потом вырезаем лишние углы

После того, как в мангале появились боковушки, их следует закрепить с помощью электрической сварки, воспользовавшись сварочным аппаратом любой конструкции. С этой работой может справиться даже начинающий сварщик, поскольку герметичность не требуется. Даже если и появится какая-то дырка, то это лишь пойдет на пользу: к очагу горения будет поступать кислород. Проварив швы в 4-х углах, получается своеобразный короб.

Сгибаете заготовку, потом завариваете швы

Если применяется слишком тонкий металл, около полутора миллиметров, то дно и стенки могут покоробиться под действием высокой температуры. Чтобы этого не случилось, конструкция усиливается уголками или профильной трубой.

Остается только приварить ножки, используя для этого уголки или отрезки трубы. На фото можно увидеть, как привариваются ножки из труб к металлическому мангалу. Разборной мангал собирается по той же схеме, при этом необходимо точно подбирать размеры труб, чтобы соединение было плотным и надежным

Это очень важно, поскольку неустойчивая конструкция не украсит процесс приготовления шашлыка на природе

Как прикрепить к дну мангала из металла ножки из труб

Ножки из уголков – это более простой вариант, особенно для стационарной конструкции. Они просто привариваются в углах короба, тем более что они идеально стыкуются. Это же можно сказать и о профильной трубе. Кстати, профильную трубу проще использовать в разборном мангале, так как она более технологичная, по сравнению с трубой обыкновенной.

В качестве ножек для мангала можно использовать железный уголок или профильную трубу небольшого сечения

Второй вариант: использование сварки

При наличии отрезков металла, можно изготовить мангал только с помощью электрической сварки. Все отрезки металла подгоняют под определенные размеры, отрезая лишнее болгаркой. Этот вариант требует более качественной сварки, поскольку вся конструкция будет держаться за счет сварочных швов.

Второй способ сделать мангал из металла своими руками — нарезать все необходимые детали для короба и затем сварит

Последовательность изготовления такая же, поэтому после сварки короба приступают к креплению ножек, также с помощью сварки, если конструкция не разборная.

Мангал своими руками со съёмными ножками

Третий вариант: использование каркаса из уголков

При изготовлении подобной конструкции, последовательность изготовления мангала несколько иная, поскольку в первую очередь сваривается каркас из уголков (на фото слева) или каркас из профильной трубы (на фото справа). Такая конструкция получается более прочной. Последовательность изготовления, следующая:

Сваривается каркас.
Приваривается дно, а затем стенки.
Этот мангал из металла сделаны на каркасе

Если конструкция мангала стационарная, то ее можно (даже нужно) дополнить рамой в виде столешницы, где можно расположить шампура и не только. На фото ниже представлены именно такие варианты. Чтобы это сделать, достаточно усилить верхний край жаровни с помощью профильной трубы. В результате, по краям жаровни имеются отверстия, в которые можно вставить дополнительные элементы, в виде решетки для шампуров или в виде сплошной подставки, с другой стороны, на которую можно установить сковородку, кастрюлю и т.д.

Самодельный мангал из металла с опциями: столиком и подставкой для шампуров

Существует вариант более основательной конструкции, которая включает не только мангал, а также накрытие, решетку для шампуров и столешницу. Такой вариант смотрится превосходно. Достоинство конструкции в том, что ее может сварить начинающий сварщик. Как вариант, на такой конструкции можно попрактиковаться в технологии сварки. Прекрасная, как идея, так и исполнение.

Самодельный мангал под навесом с «кухонным» уголком

Существует еще один простой вариант – это изготовление мангала из газового баллона.

Мангал из баллона за 2 часа своими руками! Идея для самоделки!
