Как сделать садовые качели своими руками из дерева, металла

Строительство деревянных качелей для дачи своими руками: чертежи и подбор материалов

Размерная таблица для создания заготовок:

Деталь в конструкции	Размеры поперечной части заготовки, см	Конечная длина, см	Необходимое количество заготовок, шт.
Каркасная часть конструкции
Распорка (верхняя)	4,5х14	23	2
Распорка (нижняя)	4,5х14	96	2
Ножка	4,5х9	198,7	4
Ригель	4,5х14	210	1
Детали для сиденья
Задняя стойка	3,5х7	60	2
Брусок (опорный)	3,5х7	95,5	2
Брусок (для сиденья)	3,5х7	120	2
Подлокотник	3,5х7	60	2
Планка спинки	2,5х7	130	2
Опора для подлокотника	3,5х7	27,5	2
Планка сиденья	2,5х7	128,4	8
Верхняя планка	2,5х9	130	1

Кроме этого, для соединения между собой вышеуказанных заготовок в единую конструкцию, потребуется наличие крепежных элементов с различными параметрами.

Разновидности конструкций

По виду конструкции качели бывают каркасные и подвесные, существуют даже качели на пружине. Представлено большое количество вариантов этих типов. Это и качели-маятник, и скамейка-качели, и «беседка», и многие другие. Если вы уже выбрали материал, из которого будете монтировать качели, нарисуйте эскиз будущей конструкции. На базе этого наброска начертите подробные чертежи с указанием всех размеров. Следует заметить, что некоторые конструкции могут быть переносными. Обычно это металлические качели, так как изготовленные из дерева требуют надежного закрепления каркаса на земле.

Существует несколько типов каркасов для качелей.

П-образный – это самый экономный вариант, так как требует меньших затрат материала. Но для того чтобы конструкция была устойчивой, требуются бетонированные опоры, следовательно, эта модель относится к стационарным. Это идеальный выбор для подвесных видов, устанавливаемых на мягком грунте.
Л-образный. Эта конструкция более надежная, нежели предыдущая. Она имеет по 2 боковых опоры с каждой стороны, установленных под наклоном и соединенных наверху перемычкой.
Х-образный – это подвид Л-образного каркаса. Боковые опоры ставятся таких образом, чтобы наверху за 20–25 сантиметров до вершины образовалось их перекрестье, в которое и укладывается поперечный брус. Учтите, что конструкцию лучше укрепить боковым упором.
А-образный – это самый устойчивый вид каркаса за счет использования в конструкции боковой перемычки.

Чертеж качелей включает следующие данные:

тип каркаса;
габариты качелей;
место прикрепления усиливающих элементов (подпорок);
число и вид сидений;
тип и длина подвески.

Габариты качелей принимают с учетом возраста и роста ребенка. Если вы собираетесь сделать качели на вырост, тогда стоит придерживаться следующих габаритов:

идеальная ширина для сиденья – 60 см;
сиденье должно висеть над землей на высоте 50–55 см;
расстояние от сиденья до поперечной перекладины должно составлять минимум 1,6 м, чтобы ребенку было комфортно качаться стоя.

Подвесы качелей должны обеспечивать безопасность, надежность и комфорт качелей. В качестве подвеса при самостоятельном конструировании могут быть использованы цепи, веревки, даже металлические трубы. Фирмы, занимающиеся производством качелей, применяют в качестве подвеса пружины, гидроамортизаторы, систему рычагов. Но эти виды подвески слишком дороги и сложны для конструкций, изготовленных своими руками. Цепи в качестве подвеса довольно дороги, но при сложении всех свойств являются оптимальным вариантом. Они прочны, места износа видны сразу, не тормозят при малой раскачке, зато препятствуют чрезмерной (за счет трения звеньев). Но малыши могут защемить свои маленькие пальчики, поэтому для детских качелей используют мелкозвеньевые цепи или надевают на цепи защитные приспособления из обрезков резиновых шлангов.

Использовать канаты – это самый простой и дешевый вариант, особенно если вы владеете искусством завязывания морских узлов. Но веревки любой толщины постепенно растягиваются и отвисают, а шпагаты спиральной свивки не контролируют раскачивание. Стоит брать канаты крестового повива, а также стараться использовать веревки на подвесы самых простых конструкций качелей. Следует выбирать канаты из искусственных полимеров, например, капрона. Жесткие тяги (металлические трубы) применяют, как правило, с использованием подшипников. Ход у таких качелей плавный, но они требуют дополнительных мер для обеспечения безопасности ребенка. Если вы делаете качели с таким подвесом у себя на участке, позаботьтесь об ограждении и не пускайте на них детей без присмотра кого-то взрослого. Если такие качели устанавливаются в общем дворе, на них должен быть ограничитель высоты раскачивания.

Самостоятельное изготовление качелей-скамейки

Собрать лавку-качалку своими руками не составит большого труда, если четко придерживаться всех этапов процесса.

Изготовление консольных опор

Для сооружения консольной опоры, необходимо выполнить следующие шаги:

Два бруса или бревна длинной 3 м на земле выкладываем в виде треугольника. Угол под которым соединены верхние края — 30-40 градусов. Расстояние между нижними частями опоры — около 1500 см.
Между вертикальной частью опоры, прокладываем брус (к нему в будущем будет крепиться цепь с лавкой).
Далее просверливаем отверстие сквозь вертикальные стойки и балку между ними. Фиксируем шурупом с гайкой, укрепляя конструкцию.
Нижнюю часть опор, срезаем под углом, для устойчивости.
Ставим опору в вертикальное положение.
Затем крепим деревянные бруски-распорки между стойками, при помощи металлических уголков и шурупов.

Для изготовления опоры можно вместо бруса взять профильную трубу или уголок. Элементы между собой крепятся болтами или при помощи сварки. Этапы и размеры остаются те же.

Как сделать лавочку для качели

Первый этап в сборке скамьи для качели начинается с каркаса. Для этого 8 брусков соединяют попарно под углом 110-130 градусов при помощи болтов. Для усиления предварительно проклеивают места соединений клеем.

К собранным четырем парным элементам крепят горизонтальные брусья — два на спинке и два на сидении. Образовался каркас будущей лавочки.

Обшивают каркас удобными материалами: ламелями, тонкой доской, брусьями при помощи саморезов. Снизу дно укрепляют металлическими уголками.

На основу лавочки при помощи болтов крепят подлокотники Г-ообразной формы и металлические кольца, к которым впоследствии будет крепиться подвес.

Создание основания качелей

Для большей устойчивости лавки-качели снизу концы стоек соединяют перемычкой или собирают каркас прямоугольной формы.

Изготовление скамейки

Для создания скамейки-качели соблюдайте следующий порядок действий:

Прежде всего, готовятся детали для основания сиденья и спинки. Заготовки – шесть брусков сечением 50 х 80 мм, длиной 500 мм.

Детали попарно соединяются, образуя угол 110 градусов, для чего можно применить способ шип – паз или сделать выборку «в полдерева». Место соединения проклеивается и надежно скручивается болтом М10. Все три полученные детали – практически идентичные. Тот уголок, который будет стоять по центру скамейки, имеет полки чуть меньшей длины, но это легко будет отрезать по месту после полной сборки сидения и спинки.
Горизонтальную часть кронштейнов, который расположатся по краям скамьи, необходимо усилить с двух сторон накладками из 10 мм фанеры, также проклеив их и закрепив саморезами. Чтобы добиться идентичности всех трех элементов, будет необходимо сделать шаблон – кондуктор, и собирать их поочередно строго по его форме.
Пока проклеенные основания скамьи сохнут, можно подготовить заготовки для сидения и спинки, это брусья одной длины – 1500 мм, сечением 40 х 60 мм. Можно использовать и другие размеры сечения бруса или доски – это непринципиально, главное, чтобы они не прогибались под весом сидящих людей.
Брусья крепятся к несущим элементам саморезами, образуя сиденье и спинку скамьи. Между брусьями оставляется зазор 15-20 мм, что облегчает вес готовой конструкции и позволяет скамейке быстро просыхать после дождя.

По желанию мастера он может дополнить облик спинки каким-то декоративным элементом, к примеру, дать плавный изгиб верхней перекладине.
Для удобства отдыхающих на скамье людей необходимо изготовить два подлокотника – легко делается из двух брусков того же сечения с соединением «в полдерева» и жестким соединением с крайними несущими элементам скамейки.
Для завершения изготовления качающейся части, во внешних несущих элементах скамьи вкручиваются болты М10, в начале горизонтальной их части и сверху спинки. Снаружи используется широкая шайба, а внутри скамьи это место можно усилить стальной пластиной. К этим болтам впоследствии будут крепиться цепи качелей.

Особенности скамеек в беседке

Перед тем, как сделать лавки в беседке, нужно определиться с их устройством и материалом для изготовления.

Обычно для этого используются:

Дерево (см. Деревянные скамейки в беседку и другие садовые конструкции).
Металл. Такие скамейки имеют высокую прочность, цена их достаточно высокая, при изготовлении применяется:

нержавеющая или обычная сталь;
сплав алюминия;
чугун.

Кованые элементы для лавочек.

При выборе изделия учитываются его:

Форма.
Габаритные размеры.
Соединение с остальными материалами.

Лавочки могут быть:

Сплошные.
C использованием ажурных конструкций.
Изготовленные лишь из металла.
В соединении с другими видами материалов, которые могут быть:

деревянными;
пластиковыми;
бетонными;
каменными.

По конструктивным особенностям лавочки бывают:

Стационарными.
Мобильными или передвижными.
Раскладными.
Парадными, в которых используются кованые элементы, дерево и камень. Пример использования кованых элементов показан на фото.

Кованые элементы для скамеек и стола в беседке

Обеденными. При сооружении беседки около фонтана или вблизи пруда используются влагостойкие материалы для изделий, которыми могут быть:

бетон;
камень.

Следует учитывать при выборе лавочки, беседки будут использоваться лишь в летний сезон или круглый год. В первом случае конструкция делается сборной из легких отдельных элементов.

Релаксационной скамейкой. В таких моделях каркас изготавливается из дерева или металла, с плетением на нем ротанга или лозы. Древесина может быть таких деревьев как:

орех;
вишня;
тик;
дуб;
сосна.

Помимо этого лавочки изготавливаются:

Со спинкой.
С подлокотниками.
Без этих элементов.

Дополнительные материалы для создания семейных или детских подвесных деревянных качелей

Конечный размер конструкции составляет: 2,1 м (ширина), 1,235 м (глубина) и 1,9 м (высота). Рекомендуется использовать в качестве сырья пропитанную сосну.

Размерная таблица крепежных элементов:

Тип крепежного элемента	Размерные параметры, мм
Шурупы с оцинкованным покрытием	8х65
Шурупы (24 шт.)	8х50
Шурупы	8х38
Шурупы (8 шт.)	10х75
Гвозди (кровельные)	2,5х40
Гвозди (выпуклая шляпка)	2,5х65
Шурупы с головкой квадратной формы и шайбами под них (8 шт.)	8х100
Болты с полукруглой головкой и гайки под них (2 шт.)	10х125
Рым-болты с шайбами под них и стопорными гайками (6 шт.)	100

Помимо крепежей вам понадобится ряд дополнительных материалов: пара деревянных распорок для угловой зоны (длина 38 см), наждачная бумага с уровнем зернистости 120, крюки, укомплектованные предохранителем (6 шт., 5 мм), цепь длиной 4,4 м (толщина звеньев 2 см).

Качели с мягким матрацем и уютными подушками — отличное место для отдыха

Скамейка качели своими руками: чертежи с размерами

Для хорошего результата, перед изготовлением качели-качалки для сада своими руками, следует сделать чертеж предполагаемой модели, указав все размеры: высоту будущей конструкции, размеры скамейки для предполагаемой садовой качели и т. д.

При составлении схемы, нужно учитывать следующие условия:

расстояние от края сиденья до боковой опоры должно быть не меньше 250 мм при подвесе из цепей, и от 350 — при веревочном;
расстояние от поперечины до сиденья — примерно 190-220 мм;
угол между боковыми опорами — 30-40 градусов;
толщина материала опор — для бруса — 100-150 мм; для металла — 40 мм по диаметру или стороне квадрата.

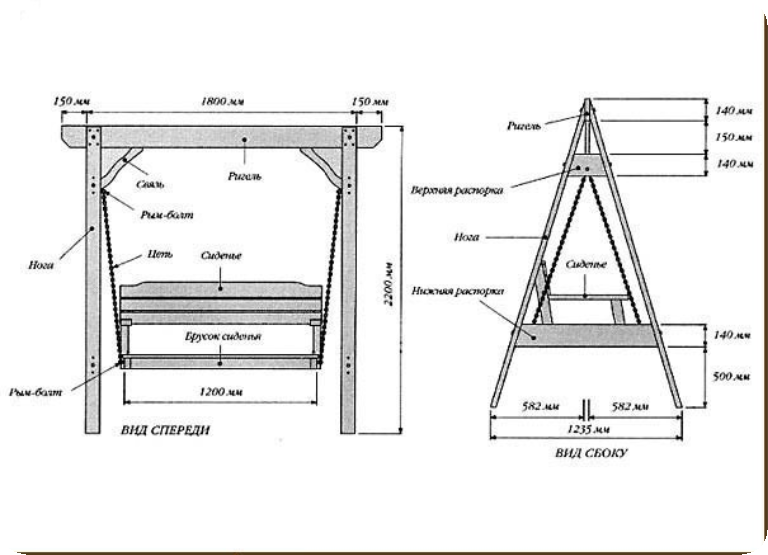

Ниже представлен чертеж качелей-скамейки с рекомендуемыми размерами:

Виды каркасов

Существует несколько основных типов каркасов. Качели-скамейки, рассчитанные на нескольких взрослых человек, оборудуют наиболее надежной моделью. П-образный каркас выглядит в виде буквы П, состоит из двух брусков, забетонированных в грунт, и перекладины. Такой каркас, даже с учетом цемента, не назовешь надежным, он рассчитан, скорее, на детские качели.

Л-образный каркас представляет собой конструкцию из двойных опор, соединенных верхушками друг с другом и выставленных с разных сторон. На парные опоры крепится перекладина для подвеса качелей. А-образный каркас выполняется, как предыдущий, только между парными брусками для жесткости устанавливаются перекладины, опоры получаются в виде буквы «А». Подобный каркас считается самым прочным, он рассчитан на качели семейного типа.

Х-образный каркас тоже выстраивается буквой «Л», только его концы вверху опор пересекаются, перекладина для подвеса качелей ложится между ними.

Защитное покрытие лавочки

Дерево и металл обрабатывают отдельно. Для каркаса лучше использовать грунтовку. В идеальном варианте – свинцовый сурик, который защитит металлический остов от коррозии на десятилетия. Особенно если учесть, что на даче такая садовая мебель по полгода находится под снегом.

Дерево можно просто покрасить. Но если предварительно проолифить, дать пару суток на просушку, затем в два слоя нанести лак, то такое покрытие гарантированно защитит древесину от воздействий окружающей среды.

Две скамейки со столом на каркасе из металлопроката

В любом случае важна сочетаемость цветов и дизайнерская задумка. Например, если каркас покрыть «Кузбасслаком», то деревянные части лучше пролачить, это подчеркнет натуральную фактуру материала.

Где лучше установить?

Прежде чем приступить к работе над качелями, следует выбрать для них подходящее место. Конструкцию можно установить где угодно, но если нужны красота и комфорт, над выбором места стоит задуматься.

Такие качели довольно просторны, на них могут находиться взрослые вместе с детьми. Там, где их устанавливают, формируется удобная площадка для отдыха на свежем воздухе. Рядом может находиться обеденная зона, место для барбекю с печью и мангалом. Или делается упор на эстетику: качели располагают в центре свежего газона либо в окружении цветников, у декоративного фонтана, пруда, водопада.

Само место для монтажа будущих качелей может быть открытым, закрытым или полузакрытым. Открытые конструкции устанавливают на свободном участке сада или перед домом. Максимум, что они могут иметь в качестве крыши, это небольшой навес, оборудованный на самой конструкции.

Великолепно выглядят качели, расположенные в арке, поросшей диким виноградом или плетущимися розами.

К полузакрытым площадкам относятся террасы, пергола, где возводятся несколько условных стен, покрытых растительностью. Иногда качели помещают в закрытом пространстве – на веранде или в беседке. Выбирая место для каркасных качелей, следует учитывать определенные нюансы:

нельзя ставить конструкцию в низине, чтобы избежать сырости;
место должно быть ровным, или его следует выровнять;
качелям необходима тень от дерева, построек или навеса, но в то же время нужно избегать мест со сквозняками;
рядом с площадкой для отдыха следует исключить произрастание ядовитых растений, а также аллергенов и медоносов.

Самостоятельное изготовление качелей-скамейки

Изготовление консольных опор

Для сооружения консольной опоры, необходимо выполнить следующие шаги:

Два бруса или бревна длинной 3 м на земле выкладываем в виде треугольника. Угол под которым соединены верхние края — 30-40 градусов. Расстояние между нижними частями опоры — около 1500 см.
Между вертикальной частью опоры, прокладываем брус (к нему в будущем будет крепиться цепь с лавкой).
Далее просверливаем отверстие сквозь вертикальные стойки и балку между ними. Фиксируем шурупом с гайкой, укрепляя конструкцию.
Нижнюю часть опор, срезаем под углом, для устойчивости.
Ставим опору в вертикальное положение.
Затем крепим деревянные бруски-распорки между стойками, при помощи металлических уголков и шурупов.

Как сделать лавочку для качели

Создание основания качелей

Изготовление крыши, сборка, покрытие лаком

После того, как подвесная скамейка для садовой качели готова, доски еще раз отшлифовываются. Скамейку пропитывают антисептиком, после покрывают краской, морилкой или лаком.

Когда лак высохнет, конструкцию подвешивают на опоры. Для этого в балке прорезают пазы или высверливают отверстия. В них протягивают цепь или трос. Внизу крепят к кольцам.

Если каркас скамейки изготовлен из металла, то цепи крепят при помощи болтов. Точками для фиксации выступят два верхних угла спинки и углы сиденья.

Для защиты от солнца и непогоды, можно соорудить навес для качели. Хорошо будет смотреться лёгкий каркас, собранный из тонких деревянных брусьев или металлических полос. В качестве материала для навеса используют:

ткань на основе акрила или полиэстера;
битумную черепицу или металлочерепицу;
поликорбанат;
профнастил;
листы ПВХ;
дерево.

Навесы условно делят на два типа: стационарные и съемные, последние могут быть складными.

Особенности создания деревянных качелей для дачи: характеристики и виды конструкций

Для создания садовых качелей чаще всего используются три основных материала. В этот список включена древесина, пластик и металл. Несомненно, каждый из данных материалов обладает собственными достоинствами и недостатками. Но когда речь заходит о чертежах садовых качелей своими руками, более практичного и удобного сырья, чем древесина вы не найдете.

У деревянных качелей имеется всего один недостаток, который касается эксплуатации любых изделий, изготовленных из древесины. Подобные конструкции без применения соответствующих защитных мер могут сильно пострадать от влияния отрицательных факторов окружающей среды.

Оригинальные садовые качели круглой формы с мягким матрацем

К таким факторам относится воздействие:

дождя;
снега;
прямых солнечных лучей;
грибков и плесени;
насекомых;
резких температурных перепадов;
процессов гниения.

Своими руками можно сделать самые разные качели и воплотить в реальность собственные идеи

Преимущества создания деревянных садовых качелей своими руками

Древесина обладает отличными техническими и эксплуатационными характеристиками. Благодаря свойствам данного материала, можно создать по-настоящему удобную и красивую конструкцию.

Плетеные качели в виде сфер достаточно вместительны и удобны

Особенности создаваемых своими руками садовых качелей из дерева:

экологичность. Так как древесина относится к материалам натурального природного происхождения, изделия, изготовленные из нее, совершенно безопасны для здоровья человека;
внешняя эстетичность. Конструкции способны вписаться в любой ландшафт и дизайн сада, поскольку основную часть окружения составляют природные материалы (камень, дерево) и растительность. По сравнению с металлическими изделиями, сооружения из дерева значительно выигрывают в эстетическом плане и могут поддержать экстерьер любого загородного дома;

Подушки и пледы сделают качели мягче и уютнее

безопасность. За счет своей мягкости, древесина удобна в работе и эксплуатации, она способна снизить количество травм. Наиболее выгодно это преимущество проявляется в том случае, если вы намерены выполнить конструкцию детских качелей;
простая система монтажа. Заняться возведением качелей может любой человек, обладающий простейшими навыками в строительстве и в обращении с древесиной;

Навес над качелями защитит от палящих лучей солнца в летнее время

универсальность. Данный вид материала достаточно легко поддается различным видам обработки (шлифовка, нарезка, вырезание). Благодаря чему любая из садовых качелей своими руками из дерева, фото которой вам больше всего приглянется, может быть выполнена вами собственноручно без привлечения к этому процессу специалистов. Древесина позволяет выполнять конструкции одноместного типа или качели с большой вместительностью, изготовленные в виде диванчиков.

Взрослые тоже не против расслабиться и отдохнуть, вальяжно покачиваясь на качелях

Полезные советы для начинающих

Ниже перечислены несколько советов опытных мастеров для начинающих:

Перед изготовлением качели-скамейки необходимо определиться где будет стоять конструкция. Площадь выбирается с ровной поверхностью, где отсутствуют возвышенности и впадины. Такое расположение обеспечит максимальную устойчивость и безопасность.
П-образные опоры для устойчивости лучше бетонировать.
Не нужно браться за изготовление сложной конструкции, если раньше ничего подобного не делали, в противном случае, результат может сильно разочаровать. Начинать лучше с качели-скамейки на цепях для дачи.
если не получается сделать чертеж самостоятельно, лучше взять готовый в интернете и подставить свои параметры.
Чем шире и глубже сиденье, тем меньше будет амплитуда при раскачивании.

Как на даче сделать своими руками качели из металла

Металлические качели для дачи бывают стационарными, с жёсткой конструкцией, и сборно-разборными. Первый вариант предпочтительней, поскольку он обеспечивает большую устойчивость, безопасность и надежность. Однако в этом случае требуется наличие навыков работы со сваркой. Разборная конструкция менее надежна, поскольку в процессе эксплуатации может произойти расшатывание мест соединений.

Дачные качели из металла

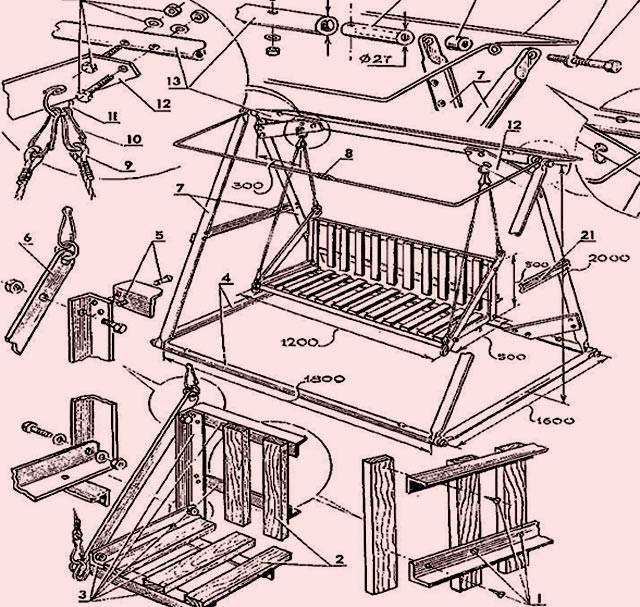

Чертежи садовых качелей из металла, сделанных своими руками

Приведём один из вариантов решения устройства садовой качели.

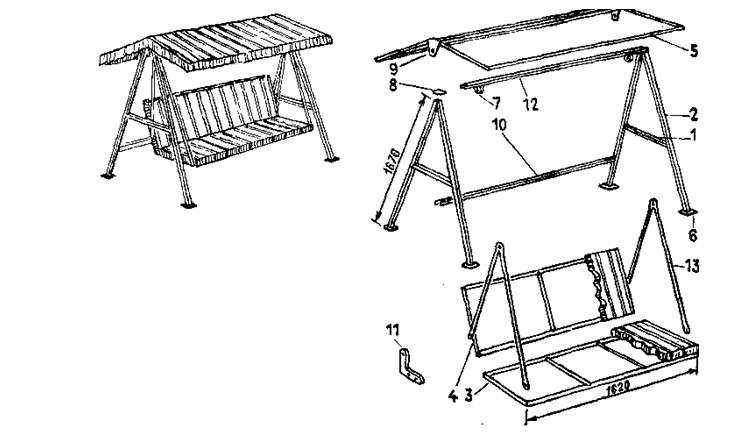

Чертежи садовых качелей с размерами для изготовления своими руками

Предлагаем посмотреть видео – как своими руками сделать качели из металла.

Контакт с почвой

Каркас может быть как переносным, так и стационарным, но обычно хозяева пытаются как можно надежнее закрепить раму на плоскости.

Для работ могут понадобиться определенные чертежи и точные замеры всех заготовок. Из-за маленького веса готовой конструкции она не отличается особой устойчивостью, поэтому основные опоры плотно прикрепляют к асфальту или бетонируют столбы в землю.

Такими манипуляциями конструкции придается надежность и более сильная фиксация в момент раскачивания. А также продумывают предохранители на перекладине от незапланированного переворачивания сиденья через нее при интенсивной скорости.
