Как пользоваться индикаторной отверткой-тестером

Проверка разных устройств

Контактным методом

Для того чтобы узнать целостность внутренней цепи электролампы, необходимо:

1. Щуп индикатора приложить к входному контакту лампы.
2. На контактную пластину отвертки приложить палец руки.
3. Второй рукой взяться за цоколь лампы для того, чтобы между руками замкнуть цепь.
4. Если устройство загорается, то лампа рабочая.

Тестер позволяет с легкостью проверить обрыв внутренней цепи и рабочее состояние электрического ТЭНа на наличие к корпусу пробоя. В обоих случаях необходим универсальный или светодиодный прибор.

Проверка на пробой:

1. Для того чтобы выявить контакт прибора с корпусом токоведущих элементов, необходимо взять его в руку — она является источником электрического заряда.
2. Второй рукой надо взять тестер таким образом, чтобы один палец располагался на контактной пластине, и по очереди приложить щуп к клеммам ТЭНа.
3. Во время наличия пробоя цепь замкнется, и устройство загорится (покажет фазу) — ТЭН необходимо менять.

Поиск положения выключателя

Все выключатели в доме по умолчанию обязаны быть в таком положении, чтобы для включения необходимо было нажимать на верх клавиши, а для выключения — на нижнюю часть. Из-за чего во время установки появляется ситуация, когда клавишу необходимо после установки переворачивать по причине того, что она нижней частью замыкает цепь. При помощи отвертки-тестера, заранее «прозвонив» схему, данной проблемы можно избежать.

Бесконтактным методом

После установки люстры с несколькими лампами появляется необходимость определения правильности соединения. При помощи универсального тестера это выполнить очень просто — необходимо переключить устройство в требуемый режим (H или L) и поднести к выключенной люстре.

Если после этого прозвучит звуковой сигнал, и загорится соответствующая лампочка, то около светильника находится электрическое поле, соответственно, провода подсоединены с общим фазным проводом неправильно. Если все выполнено с соблюдением правил требований безопасности, то индикатор будет срабатывать только во время включения света.

Определение участка обрыва

Во время питания электрических приборов с помощью удлинителя появляется ситуация, когда в сети обрыв очевиден, но точно не известно, в каком месте он расположен. Если розетка в рабочем состоянии, то нужно проверить кабель удлинителя и устройства на наличие обрыва. Для этого необходимо включить прибор в сеть и тестером провести по всей длине цепи в режиме L. На участке, где прибор не реагирует на наличие электрического поля, произошел обрыв.

Если на всем протяжении не найдена неисправность, то необходимо заново провести процедуру, перевернув в выключателе вилку, чтобы ток пошел по другой жиле кабеля. Если и в этом случае не будет найден обрыв, то проблему необходимо искать непосредственно в инструменте.

Принцип действия отвёртки — пробника

Многоцелевой и понятный каждому инструмент для безопасной работы в электросетях необходимо иметь любому хозяину. Применяя его можно без опаски заниматься ремонтом и монтажом проводки, устранять неисправности домашней техники. Конструкция прибора несложная и не содержит значительного числа комплектующих. Основу такого приспособления составляют:

• Диэлектрическая трубка с металлическим наконечником.

• Сопротивление с большим номиналом.
• Лампа для отображения сигнала.
• Фиксатор с пружиной.
• Пластиночный контакт.

Эксплуатация отвёртки — индикатора напряжения базируется на протекании тока от жала пробника к земле через такую электрическую цепочку: сопротивление — лампа — контакт тестера — человеческое тело. При наличии напряжения световое отображение сработает. Резистор с большим сопротивлением понижает размер потенциала до неопасной для мастера.

1. Простые отвертки-индикаторы с неоновой лампочкой. Состоят из металлического щупа (жало), пластикового корпуса, резистора высокого сопротивления, неонового светового элемента и контактной металлической пластинки, помещенной на головке. Устройство индикаторной отвертки простейшее. Она определяет только фазный провод, а также наличие напряжения. Положительные стороны таких устройств – их простота в использовании, отсутствие батарейки, надежность. Как пользоваться индикаторной отверткой? Все очень просто. Нужно лишь прикоснуться жалом к оголенному проводу или отверстию розетки, а пальцем дотронуться до пластинки на рукоятке. Если в цепи есть напряжение, ток потечет через жало, резистор, лампочку (заставив ее светиться) тело человека, которое станет частью цепи при прикосновении пальца к контакту на рукоятке. Если убрать палец с контакта, лампочка погаснет. При отсутствии напряжения, или повреждении проводки, отвертка-тестер светиться не будет.
2. Отвертки-индикаторы с батарейками и светодиодными элементами. Внешне данные устройства похожи на предыдущие устройства с небольшим отличием: найти фазовый провод, можно не прикасаясь к контактной пластинке на торце отвертки. Кроме того, таким прибором можно прозвонить электрическую проводку на наличие разрывов. Для этого контактом-жалом дотрагиваются до одного конца цепи, до другого конца цепи дотрагиваются рукой и притрагиваются пальцем к контакту на головке тестера. Если цепь исправна, светодиодный элемент начнет светиться. Индикаторная отвертка с батарейкой стоит чуть дороже обычной.

Продвинутые отвертки-индикаторы. Приборы с большим количеством функций и более сложной начинкой, но отличающиеся все тем же принципом работы индикаторной отвертки. Они позволяют не только определить фазу или прозвонить провода, но и подходят для бесконтактного обнаружения скрытой проводки под небольшим слоем отделочного материала. Благодаря высокой чувствительности устройств, удается определять фазу через один изоляционный слой изоляции, не повреждая его. Стоят они недорого, точны, просты и понятны в эксплуатации. Например, отличным выбором для домашних работ по электрике, станет индикаторная отвертка Safeline MS-18. Это устройство позволит легко определять наличие переменного напряжения до 250В контактным способом (может обнаружить фазный и нулевой провод). Можно ее использовать и для и бесконтактного способа обнаружения скрытой проводки (до 600 В). Она способна найти место разрыва провода бесконтактным способом, прозвонить цепь, а также установить полярность у батареи или аккумулятора (до 36 В). При таком количестве функций модель стоит недорого (в среднем 250 рублей). Для выбора режимов проверки (контактный/бесконтактный) отвертка-индикатор снабжена переключателем. Подобные устройства станут универсальными «обнаружителями» обрывов провода под слоем отделочного материала. В их схеме есть как световой, так и звуковой индикатор. При необходимости многофункциональная индикаторная отвертка может настраиваться под конкретные виды работ.

Как проверить повреждение проводов, скрытых в стене? Для этого используется индикаторная электронная отвертка. Включив ее и установив переключатель на бесконтактный режим работы, нужно медленно вести жалом тестерной отвертки по стене вдоль маршрута, по которому проходят провода от распределительной коробки к выключателю или розетке. В месте, где кабель поврежден, индикаторная лампочка потухнет.

Стоимость большинства моделей индикаторных отверток небольшая. Функционал вполне достаточен для проверки электрических цепей в быту.

Интресное

Как отмыть автомобильную фару изнутри, не разбирая её

Рано или поздно каждый владелец авто сталкивается с этим.  Под «этим» подразумевается не капремонт…

08.11.2022
Хобби

Как сделать электрический котел из чугунной батареи

Самодельный электрический котел, собранный на основе чугунного радиатора, можно использовать в…

01.11.2022
Хобби

Как подключить монитор к цифровой ТВ приставке

Типы ТV-тюнеров Бывают 3 типа: внутренний – представляет собой плату, которую устанавливают внутрь…

27.10.2022
Хобби

Зарядка аккумулятора шуруповерта без зарядного устройства — как произвести самостоятельно

Устройство аккумулятора шуруповерта АКБ инструмента представляет собой набор последовательно…

27.10.2022
Хобби

Сосиски в тесте – рецепты с фото, пошаговая инструкция

Как приготовить сосиски в тесте — основные секреты и тонкости Мясные изделия, т.е. соски, выбирайте…

27.10.2022
Хобби

Индукционный нагреватель своими руками — простые схемы, чертежи и инструкции для начинающих

Принцип работы Сам принцип работы индукционного нагревателя не такой сложный, как казалось бы. В…

27.10.2022
Хобби

Классическая шарлотка с яблоками духовке — пошаговые рецепты с фото

Лучшие рецепты шарлотки Классический рецепт без разрыхлителя Чтобы сделать яблочную шарлотку по…

27.10.2022
Хобби

Дошиповка шин своими руками, что нужно знать о дошиповке зимних шин

Что такое ошиповка зимних покрышек Процедура ошиповки покрышек Ошиповка  зимних  шин представляет…

27.10.2022
Хобби

Дополнительные возможности применения индикатора

Возможности простой индикаторной отвертки могут быть значительно расширены и многие попросту не знают, что помимо привычной проверки наличия или отсутствия напряжения, этим прибором можно выполнять множество задач и искать различные неисправности.

Вот как это можно использовать на практике.

Проверка исправности ламп накаливания

Данную проверку можно производить непосредственно в магазине, не имея под рукой ничего кроме отвертки. Берете обыкновенную лампочку, одной рукой обхватываете металлический цоколь, а пальцем другой руки касаетесь контакта в верхней части отвертки.

После этого жалом дотрагиваетесь до центрального контакта на лампочке.

Если лампа исправна, светодиод загорится.

Правда 100% уверенности данная проверка не дает, так как если лампа разгерметизировалась, светиться она не будет, хотя цепь и остается при этом целой.

Проверка нагревательного тэна

Также можно легко проверить исправность или поломку нагревательного тэна. При этом его даже не обязательно вытаскивать наружу из оборудования.

Достаточно обеспечить свободный доступ к контактам. Перед этим все посторонние провода подключенные к ним требуется откинуть.

Проверка очень проста и не замысловата. Одной рукой касаетесь одного контакта тэна, а жалом отвертки другого. Палец второй руки опять должен быть на металлическом пятачке пробника.

Если лампочка индикатора при этом не горит, значит тэн не исправен и внутри него обрыв нагревательной спирали.

Таким образом можно проверять любые нагревательные элементы. Например, кипятильник проверяется непосредственно на самой вилке, даже разбирать ничего не нужно.

Определение правильного положения выключателя

Чтобы при ремонте смонтировать выключатель правильно, то есть:

Клавиша вверх
свет включается

Клавиша вниз
свет отключается

также можно воспользоваться пробником и прозвонить контакты.

Предварительно выключатель разбирается. Контакты у него обычно закрыты и поэтому просто подлезть руками к ним не получится.

Берете любой металлический предмет, например скрепку или гвоздик и прикасаетесь к одному из контактов

Не важно к какому — верхнему или нижнему

Индикаторная отвертка ставится на другой контакт. В отключенном положении выключателя светодиод не горит и наоборот. Оставляете выключатель во включенном состоянии, собираете его и в таком положении монтируете на стену.

Проверка напряжения на изолированном проводе

Если вы занимаетесь капитальным ремонтом в квартире, то наверняка сталкивались с ситуацией, когда после снятия старой штукатурки вдруг обнаруживается какой-то ранее не известный провод.

При этом абсолютно не понятно под напряжением он или нет. Перекусывать его кусачками нельзя, зачищать и оголять изоляцию тоже опасно.

Здесь опять на помощь приходит универсальная отвертка. Только использовать ее нужно несколько наоборот.

При этом верх с металлическим пятаком, подносите к изоляции провода. Провод при этом может быть даже под штукатуркой.

В таком положении чувствительность пробника выше и если в кабеле есть напряжение, то отвертка это покажет. Свечение может быть не таким ярким, но оно все равно будет.

Отыскание обрыва провода

Еще этим девайсом можно безопасно найти обрыв жилы внутри кабеля электропроводки или в переноске удлинителя.

Если удлинитель вдруг перестал работать, вот с чего нужно начинать поиск неисправности:

для начала убедитесь в отсутствии короткого замыкания

Отключаете все приборы из переноски. Берете рукой один контакт на вилке, а к другому подносите индикатор. Если он не горит, значит короткого замыкания нет.

далее нужно найти и пометить поврежденный провод

Также прикасаетесь пальцем любого контакта вилки, и жалом отвертки ищете его в розетке. Если не будет свечения во всех гнездах, то именно на этом проводнике и наблюдается обрыв.

Помечаете его маркером. Для чего это нужно? А необходимо это для того, чтобы подать фазу именно на этот провод, а не на другой исправный.

отверткой узнаете расположение фазы в рабочей розетке на стене и включаете вилку переноски в нее так, чтобы метки совпали

остается взять индикатор за жало и задней частью подвести к проводу

Перемещая его вдоль переноски следите за светодиодом. В том месте где он потухнет – там и обрыв.

Таким же способом можно определить обрыв провода и в стационарной проводке. Главное чтобы кабель не был под толстым слоем штукатурки.

Что из себя представляет

Для того чтобы применять любой инструмент по назначению, необходимо понимать его устройство и принцип работы. Это же относится к индикаторным (сигнальным) отверткам. Они внешне напоминают обычные модели. Но при этом на ней имеется индикатор, отражающий наличие тока в цепи. Именно он и дал название этому устройству. Индикаторная отвертка может заменить собой мультиметр. При этом она обойдется в разы дешевле, чем измерительный прибор. Простыми словами данное изделие – индикатор напряжения, изготовленный в виде обычной отвертки. Сегодня такие изделия выпускаются в большом разнообразии. При этом для них всех характерен общий принцип работы.

Строение индикаторной отвертки

Здесь имеется достаточно простое строение:

• жало, которое выступает в качестве проводника;
• тиристор. К нему подключается жало. Этот элемент предназначен для понижения силы тока до уровня, который будет безопасным;
• светодиод. Он располагается после тиристора. Светодиод подсоединяется к контактным полям, что размещены на торце отвертки.

Все элементы индикаторной отвертки занесены в прозрачный корпус из пластика. Благодаря его прозрачности человек может легко видеть свечение светодиода, также спрятанного под пластиковым корпусом. Такое строение характерно для самого простого и дешевого индикатора напряжения. С помощью него можно определить рабочую фазу. При этом ноль в данной ситуации ищется путем исключения. Теперь рассмотрим более детально, как следует работать с такой отверткой.

Отвертка индикаторная без батареек:

Данный измерительный инструмент, пожалуй, самый простой, выпускается давно и единственно, что в нем меняется, так это дизайн.

Комплектация прибора:

• пластмассовый корпус, в который запрессован металлический стержень, в виде отвертки
•  высокоомное сопротивление, для уменьшения силы тока в цепи
• стеклянная индикаторная лампочка
• упругая пружина, соединяет контакт на колпачке с контактом индикаторной лампочки, а так жестко фиксирует все детали
• колпачок с контактом, закручивается с противоположной стороны и служит для удерживания всех деталей от выпадения

Применять на практике данный прибор не сложно, отвертка жалом вставляется в контакт розетки, и касаемся пальцем контакта на колпачке, если лампочка светится, значит, на данном контакте присутствует фаза.

Величина тока на контакте колпачка, которого мы касаемся, очень маленькая и не ощущается, а для работы прибора достаточна. Прибор простой, дешевый, думаю его просто необходимо держать в наборе домашних инструментов.

Не звать же знакомого электрика для определения наличия тока в розетке. Помните, электрический ток опасен. Поэтому при ремонте или замене любого электроприбора, обязательно отключайте электропитание, на данном участке цепи. Не повторяйте рекорда электрика Сидорова.

Как проверить розетку индикаторной отвёрткой

После того, как выбрана необходимая отвёртка, неплохо было бы научиться её применять

Прежде всего, важно помнить о том, что работа будет проходить с электричеством, это уже представляет собой опасность

Даже самая современная отвертка не спасёт пользователя, если тот не будет соблюдать необходимую осторожность. Чтобы более конкретно разобрать в способах применения тестера, можно разбить такой функционал на несколько частей:

Чтобы более конкретно разобрать в способах применения тестера, можно разбить такой функционал на несколько частей:

1. Первым делом необходимо отключить пакетный выключатель, установленный в общих коридорах или при входе в дом.
2. Отвёртка не подойдёт для ремонта сложных электроприборов, но вполне пригодна для того, чтобы обнаружить порыв цепи.
3. Чтобы чётко определить, какой провод в розетке под напряжением (фаза), а который — ноль, необходимо дотронутся к концу провода жалом приспособления, нажав большим пальцем контакт на противоположной стороне отвёртки. Тот провод, после прикосновения к которому зажигается индикатор, и будет фазой.
4. Если у тестера имеется батарейка, пользователь может проводить операции гораздо комфортней. К примеру, узнать о том, пригодна ли лампа к работе, можно дотронувшись таким индикатором к цоколю. Таким же принципом определяется порыв цепи — в случае повреждения проводника, загораться индикатор не будет.

Надо сказать, что при проверке розетки, не требуется особых знаний и практических навыков

В таком вопросе важно понимать, какой провод несёт собой нагрузку электросети, а который служит для заземления. На видео отлично показано, как проверить розетку с помощью самой простой индикаторной отвёртки

Типы индикаторов напряжения: однополюсные и двухполюсные устройства

Современная промышленность выпускает большое количество различных индикаторов. Определенной стандартной классификации их не существует. По особенностям технического устройства приборы можно разделить на однополюсные и двухполюсные, а также выделяют пассивные и активные изделия. В разделе речь пойдет о классификации по первому признаку.

Однополюсные индикаторы. К данному виду относятся простейшие устройства, схема конструкции которых описана выше: в основе – жало и неоновая лампа для индикации. Более совершенные однополюсные приборы имеют светодиодную лампу, питание от батареек, звуковой сигнал – дополнительно к свечению лампы. По принципу работы такие индикаторы идентичны простейшим устройствам, но появляется возможность прозвонки проводов.

Наиболее продвинутые однополюсные модели имеют сложное устройство, хотя принцип работы сохраняется. Дополнительно к уже перечисленным функциям у них добавляется способность определения обрыва скрытых проводов, находящихся под слоем штукатурки.

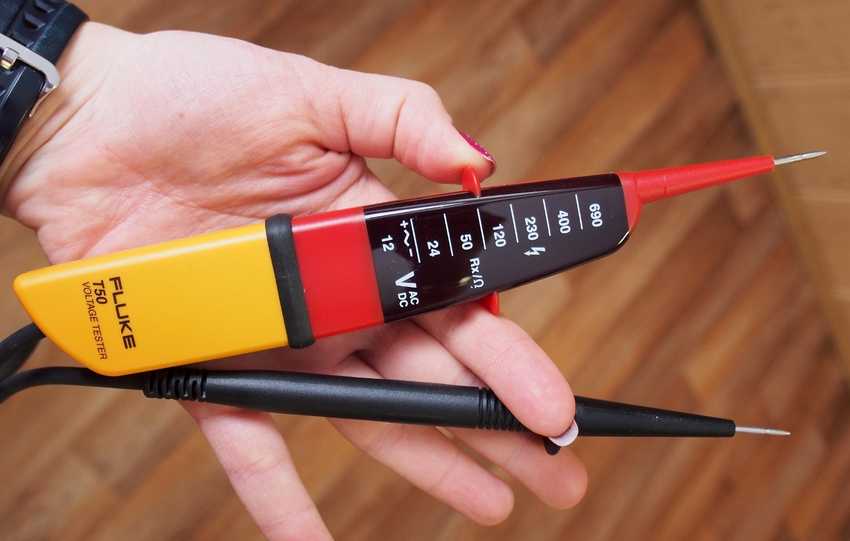

Двухполюсный вид индикаторных отверток отличается тем, что имеет не один, а два корпуса. Каждый выполнен из диэлектрического материала, имеет подсветку – неоновую или светодиодную лампу. Некоторые устройства оснащены звуковым сигналом. Два корпуса соединяются проводом, длина которого обычно не превышает 1 м, оба имеют жало. Такие приборы считаются профессиональными, применяются для проверки присутствия тока между двумя контактами. Среди двухполюсных есть модели, которые определяют не только наличие напряжения, но и его величину.

Двухполюсный вид индикаторных отверток характеризуется наличием двух корпусов

Пассивные индикаторы напряжения и тока: особенности функционирования

Вторым признаком классификации индикаторов является их деление на активные и пассивные устройства. В основу положены функциональные особенности инструментов. К пассивным следует отнести приборы, отличающиеся такими характеристиками:

1. Несложные. Однополюсные, состоят из одного корпуса с размещенными в нем элементами.
2. Ограниченный функционал. Единственное, что показывает индикаторная отвертка такого типа, – есть ли напряжение в определенной точке электроцепи.
3. Непрофессиональный инструмент. Чаще применяется в быту, для электриков неприемлем в силу отсутствия возможностей обеспечить необходимое обследование состояния электропроводящих кабелей.

Преимущество данных индикаторов состоит в том, что при определении наличия напряжения не нужен ноль, его роль выполняет человек, в руках у которого оказывается отвертка-индикатор. Особенность ее устройства заключается еще и в том, что резистор, в силу значительной сопротивляемости, не определяет наличия напряжения ниже 50 вольт.

Понять, как найти фазу индикаторной отверткой подобного типа, труда не представляет. Жалом следует коснуться проводника, а рукой нажать на пластину на корпусе устройства. При наличии напряжения неоновая лампочка засветится.

Пассивные индикаторы напряжения и тока определяют только то, есть ли напряжение в определенной точке электроцепи

Характеристики активных отверток-индикаторов напряжения

Активные индикаторы имеют более сложное устройство. Внутри корпуса находится схема, которая функционирует несколько иначе, чем у пассивных приборов. Такое устройство является более чувствительным. Светодиодный индикатор напряжения реагирует не только на наличие тока, но и на электромагнитное поле, которое обязательно образуется вокруг проводника.

Активные индикаторы имеют следующие технические характеристики:

1. Наличие собственного источника питания. Внутри корпуса имеется батарейка, которая приводит в активное состояние внутреннее устройство.
2. Светодиод вместо неоновой лампы.

Как пользоваться индикаторной отверткой со светодиодом? Если одной рукой взяться за жало, а второй коснуться пластины на корпусе, светодиодная лампа отреагирует – засветится. Эта функциональная возможность активно применяется при прозвонке проводов.

Активные индикаторы имеют собственный источник питания

Как устроен индикатор

Как же устроена эта специальная отвёртка? С первого взгляда она выглядит как обычная отвертку, но основное отличие заключено внутри. Внешне данный прибор выглядит, как и все остальные – это корпус самой отвертки из материала, не пропускающего электричество и жало. В принципе ей можно тоже закручивать саморезы и винты, но так как это не основная её функция, то лучше ей и не пользоваться. Жало отвертки – именно оно и несёт на себе основной функционал. Его мы вставляем в розетку, ну или дотрагиваться до провода и не бояться удара током. Резистор. Эта деталь имеет высокое сопротивление.

Благодаря именно ему, Вас и не ударит электричество. Неоновая лампа (обычная светодиодная лампочка) – это и есть тот самый индикатор, который светится, если ток в цепи имеется. Пружина – да просто позволяет улучшить контакт с контактной пластиной. Контактная пластина – она контактирует с проводящим ток объектом. Это же логично! В данном случае с Вами. Поэтому в схему работы цепи следует добавить еще и Вас. Вот и полное строение индикаторной отвёртки.

Исходя из этого принцип работы получается весьма простым. Ток проходит по жалу, которое вставлено в розетку или приставлено к проводу. Далее он встречается с резистором, которым уменьшает силу тока в разы и предотвращает удар им человека. Ну, и в конце концов зажигается неоновая лампочка, которая и сигнализирует о наличии тока.

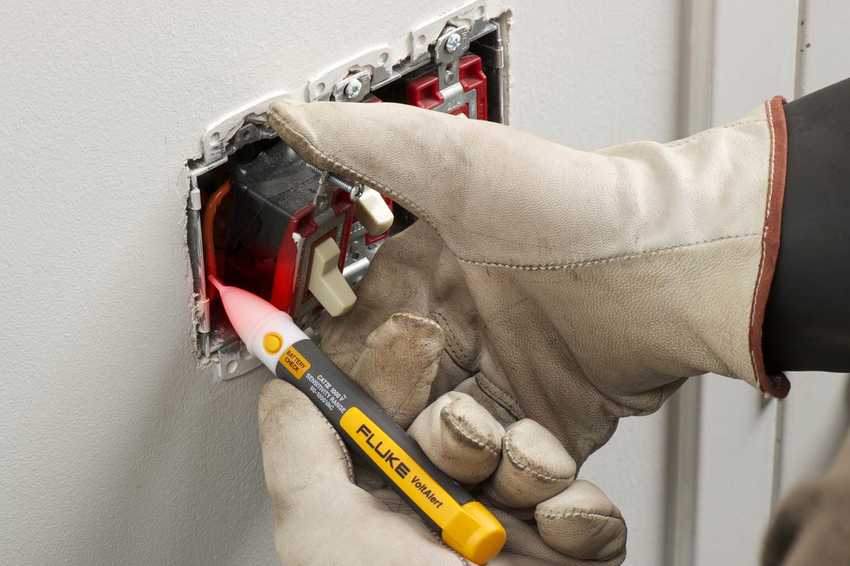

Индикаторная отвертка с функцией обнаружения скрытой проводки

Термин «прозвонка» в статье уже использовался. Это одна из функций, которую может иметь инструмент. Такие устройства светодиодные, для питания применяется батарейка. Именно потому, что для индикаторной отвертки с прозвонкой необходим аккумулятор, многие отдают предпочтение простым вариантам, которые, по сути, являются вечными.

С помощью индикаторной отвертки можно найти скрытую проводку

В основе прибора с прозвонкой могут лежать схемы:

• с полевым транзистором;
• с биполярным составным транзистором.

Коэффициент управления обоих видов элемента довольно высокий. Даже цепи с большим сопротивлением, заключенные между контактами отвертки, отпирают транзистор, и светодиод срабатывает – загорается. Подобное происходит и при попадании жала в электромагнитное поле.

Статья по теме:

Если оборванный провод подключен к фазе, то при проведении жала вдоль места его размещения и при удержании рукой верхней части отвертки лампочка будет светиться. После обрыва свечение исчезнет.

Такое устройство как детектор, определит местонахождение скрытой проводки более точно

При ведении индикатора вдоль кабеля под штукатуркой светодиод тоже будет светиться. При этом обязательно следует обеспечить контакт с верхней точкой. Если отвертку сместить на 2-3 см относительно провода, она погаснет.

Функция определения обрыва цепи, в том числе и под штукатуркой, присуща только индикаторным отверткам – мультиметром подобные операции выполнить нельзя.

Что может показывать индикаторная отвертка

Определение каких-либо неисправностей в электрической сети индикатором напряжения имеет смысл только в том случае, когда в квартире нет света, но электричество точно есть в других по подъезду. То же самое касается частных домов – первым делом надо узнать, есть ли свет у соседей.

Если проблема всё-таки в своей квартире, то чаще всего индикаторная отвертка показывает два диаметрально противоположных результата:

• Фазы нет ни в одном из контактов розетки. Причин этому может быть очень много и большинство из них требуют вмешательства профессионалов. Своими силами можно только определить не перегорела ли пробка (чаще вместо нее установлен «автомат» – прибор автоматического отключения, при превышении номинальных значений силы тока в цепи). Для этого надо найти возле счетчика пробки и проверить тестером есть ли напряжение на контактах до и после нее. Если пробка перегорела, то ее надо менять, а если стоит автомат, то его могло выбить – на нем есть рычажок, который в рабочем положении повернут вверх (если устройство правильно установлено).
• Фаза есть на всех контактах розеток. Практически со стопроцентной гарантией это значит что отгорел нулевой провод возле счетчика. Если нет навыка электромонтажных работ, то для решения проблемы надо приглашать электрика.

Как правильно пользоваться

Во-первых, нужно помнить, что используя индикаторную отвертку, следует держаться на протяжении всей эксплуатации только за изолированные участки инструмента, за исключением случаев, когда электрическая цепь проверяется в обесточенном состоянии.

Перед проведением проверки сети нужно тщательно изучить правила пользования измерительным инструментом, а также понять при каком максимальном пределе мощности она работает, в противном случае отвертка может выйти из строя.

Прежде чем начать работу с данным видом прибора, необходимо убедиться в его работоспособности, проверив на том участке цепи, где точно есть «фаза», находящаяся под напряжением. Также надлежит строго соблюдать меры электробезопасности.

Все виды работ по монтажу и ремонту электросетей производятся в отключенном состоянии. Запрещается при наличии тока в электрической сети разбирать выключатели и розетки.

Проверяем фазу в розетке

Поиск по определению фазы не очень сложный процесс. При этом необходимо знать, что в жилищах в основном используется однофазная электрическая цепь, то есть существуют две токоведущие жилы: одна – фаза, а другая – ноль. Ежели в квартире проходит электрическая цепь с тремя проводами. Тогда кроме фазы и ноля имеется еще и заземление.

Проверка фазы в розетке

На начальном этапе проверки нужно обесточить линию путем отключения автомата. Далее требуется зачистить два провода путем снятия с них изоляционного слоя на 1-2см. Оголенные провода необходимо развести в разные стороны, чтобы после поступления в электросеть напряжения, не было короткого замыкания.

На следующем этапе подается ток путем включения автоматического переключателя. После этого индикаторную отвертку нужно взять за рукоятку, при этом замкнуть цепь посредством пальца и металлической части.

Необходимо знать — запрещается брать инструмент за рабочий элемент, который находиться ниже рукоятки. В случае, когда индикатор загорелся, значит это фазный провод. Если загорание лампочки не произошло, то этот проводник нулевой.

Проверяем цепь на целостность

При диагностировании электросети на целостность, в которой отсутствует напряжение необходимо один конец проводника соединить с жалом отвертки, а другой присоединить к металлической части на рукоятке. Если лампочка индикатора загорится, то эта проводка целая и в ней нет обрыва.

Ищем обрыв цепи

Если подключенные к сети электроприборы не снабжаются током, а на вводе в комнату он есть, то необходимо отыскать разрыв кабеля. Данный инструмент способен обнаружить примерный район обрыва.

Для этого способа в соответствии со схемой электрической цепи нужно провести жалом там, где проложена проводка в стене от распределительной коробки к розетке. Если индикатор перестал светиться, то в том месте предположительно имеется обрыв.

Существующие виды устройств

Для начала расскажем, какие бывают индикаторные отвертки и в чем преимущество каждого из видов. На сегодняшний день принято пользоваться следующими разновидностями индикаторов:

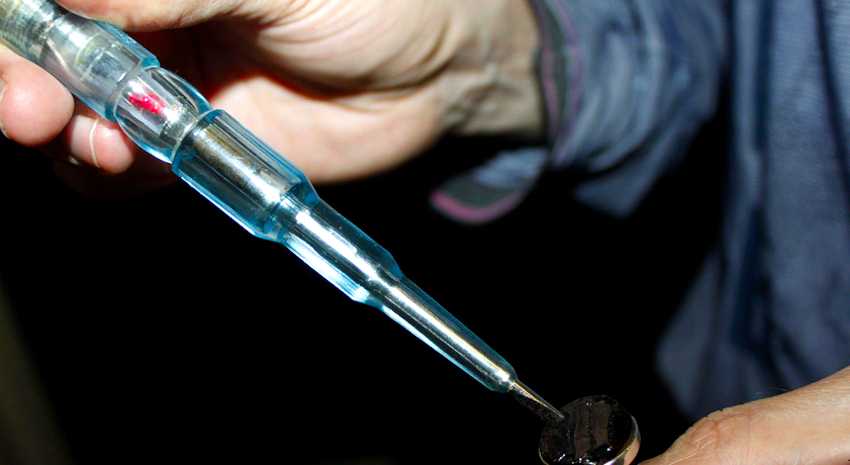

Обычный пробник без батарейки с лампочкой. Принцип действия такой модели довольно простой: ток попадает на жало, после чего направляется к резистору, ограничивается и поступает к индикаторной лампочке

Обращаем Ваше внимание на, то, что сверху отвертки находится металлический пятак, который является вторым контактом. Чтобы проверить электропроводку, палец человека обязательно должен находиться на этом пятаке, иначе пробник не будет работать (цепь не будет замкнута)

Преимущество такой модели – низкая стоимость и простейшая конструкция. Второе достоинство выступает сразу же и основным недостатком – индикаторная отвертка без батарейки имеет минимальный набор функций, который позволяет только найти фазу и ноль, либо проверить напряжение в розетке. Найти обрыв нулевого провода либо фазного таким инструментом у Вас не получится, т.к. порог индикации довольно высокий – свыше 60 Вольт.
Индикатор с батарейкой. Более усовершенствованный вариант пробника – с источником питания и светодиодом. С виду они практически не отличаются от предыдущей модели, но если заглянуть внутрь, можно увидеть биполярный транзистор, который показан на схеме ниже. Пользоваться индикаторной отверткой с батарейкой можно для следующих видов работ: определение фазы/нуля, плюса и минуса (в автомобиле), обрыва цепи и места нахождения электропроводки под штукатуркой. Последняя возможность позволяет найти провод в стене бесконтактным способом, но погрешность может быть высокой. Преимущества отвертки с батарейкой заключается в том, что по сравнению с обычным пробником, таким прибором можно пользоваться даже для проверки целостности проводников и плавких предохранителей, что делает его многофункциональным. Для домашнего применения индикатор с батарейкой подходит лучше всего.
Электронная индикаторная отвертка с жк дисплеем. Такая модель является многофункциональной и помимо того, что включает в себя все выше описанные функции, так еще ею дополнительно можно определять величину напряжения (в диапазоне от 12 до 220 В). Помимо этого электронным индикатором можно пользоваться для обнаружения скрытой проводки. По сути, электронный пробник является мини версией мультиметра. В силу того, что ее стоимость в 3-4 раза выше обычных индикаторов и в то же время функций не настолько много, как у полноценного тестера, профессиональные электрики ее используют крайне редко. Домашним электрикам-самоучкам такой вариант тоже не рекомендуется применять, т.к. переплата будет значительной, а все функции все равно не будут использоваться.

Вот мы и рассмотрели наиболее популярные виды индикаторных отверток. Далее мы рассмотрим, как пользоваться каждой из моделей для самых распространенных ситуаций, которые могут произойти дома.

Видео обзор электронной модели Stayer

Работа с отвёрткой-пробником

До начала операций с индикаторными приборами проверяется их работоспособность на контактах, заведомо находящихся под напряжением.

Метод применения простого индикатора напряжения

Такой прибор используется только для поиска контактов, находящихся под напряжением. Корпус индикаторной отвёртки плотно фиксируется в руке и одним пальцем зажимается контактная пластина на тыльной стороне прибора. Вторым концом производится аккуратное (чтобы не перемкнуть с соседним) касание нужной контактной поверхности. При нахождении её под напряжением сработает световой сигнализатор.

Если соприкосновение с обоими контактами не вызвало загорания, значит, ток через это присоединение не проходит.

Использование светодиодного инструмента

Функция бесконтактной работы подразумевает отсутствие необходимости замыкания цепи проверяющим на себя. Этот пробник обладает высокой чувствительностью. Такой прибор распознаёт напряжение ниже шестидесяти вольт. Для определения находящихся под током проводов достаточно поднести его к объекту исследования задним торцом. Для нахождения конкретного фазного контакта или провода нужно лишь дотронуться до них щупом без замыкания.

При всех достоинствах, у бесконтактных пробников есть и недостатки. Это и упомянутая уже наводка с соседних фаз, а также незаметность излучения при ярком освещении.

Работа электронного тестера

Способ эксплуатации такого типа пробников не отличается от своих более простых коллег. Существенно разнится внешний вид прибора. Ближе всего к нему электронный термометр. Модели подороже имеют цифровой дисплей, на котором отображаются некоторые параметры измеряемого объекта.

Кроме экрана, подобные индикаторы оснащаются тумблером для изменения способа работы и пластины для касания рукой. Список имеющихся режимов:

О — измерения проводятся контактным способом с прикосновением пальца к верхнему торцу корпуса прибора.

L — работает подобно светодиодным индикаторам, бесконтактным способом.

H — применение в режиме без касания корпуса с большим диапазоном измерений. Используется для отыскания электропроводки под слоем отделочного покрытия.
