Изготовление самодельных тисков или как сделать зажимной инструмент в домашних условиях

Делаем лягушку

Ювелирные тиски в любительских работах, как сказано выше, в большинстве случаев заменимы тисками-лягушкой; их же можно зажимать в обычные тиски. Лучший ее самодельный вариант – если у ваших пассатижей или др. плоскогубцев сломалась рукоять, вверху на рис. Для сверловки губок плоскогубцев нужно приобрести твердосплавное спиральное сверло – обычное по металлу их не возьмет.

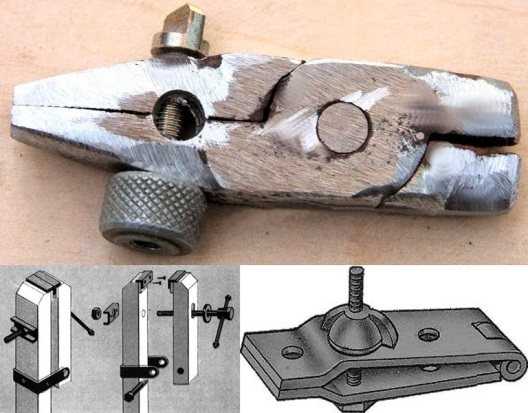

Самодельные тиски-“лягушки” (слесарные зажимы с фиксацией)

Простая замена, если пассатижи все никак не ломаются, тиски-лягушка из дубовых или буковых брусков, стальной скобы, накладных губок из стального уголка и крепежа, внизу слева на рис. Вариант попрочнее – лягушка из дверной или малой амбарной петли, внизу справа. Но над ней придется попыхтеть, пользуясь обычными тисками. Возможно, заготовку придется отпустить, нагрев докрасна и затем медленно остудив.

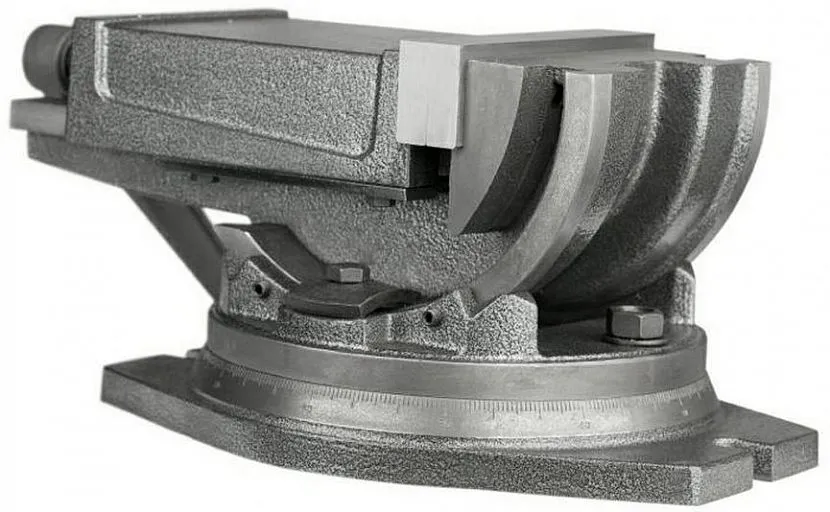

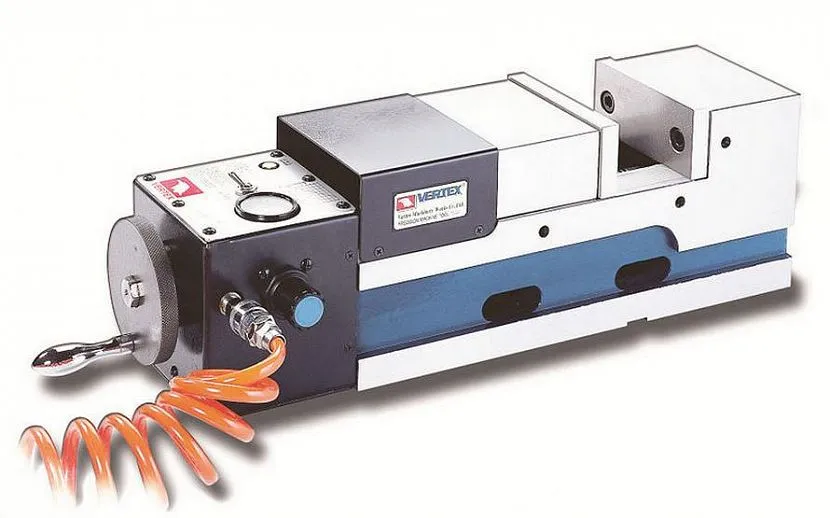

Виды механических тисков по способу зажатия заготовок

Многие домашние мастера не подозревают о том, что такой инструмент, как тиски, делится на разные виды. Причем на виды он делится не только по размерам, но еще и по такому критерию, как способ фиксации заготовки. Рассмотрим, какие бывают устройства по способу фиксации заготовок в губках.

Винтовые — это классический вариант устройства, в основании которых лежит ходовой винт, оснащенный трапециевидной резьбой. Этот винт проходит через весь инструмент, и соединяется с частью, которая является подвижной губкой. При перемещении рукоятки, в действие приводится винт, который в зависимости от направления вращения, способствует приближению губок друг с другом или отдалению
Быстрозажимные — от винтовых внешне они ничем не отличаются. Отличие находится внутри в самом механизме. Главная характеристика их в том, что для прижима заготовок разных размеров не требуется долго вращать рукоятку, пока губки сведутся до нужного расстояния. Принцип их работы заключается в том, что они позволяют зафиксировать заготовку любого размера быстрым способом. Для этого заготовку располагаем между губками, а затем вручную осуществляем сдвигание губок. После этого дожимает зафиксированную заготовку в губках при помощи рукоятки

Быстроразъемные — еще один вид инструментов, которые имеют аналогичное устройство с быстрозажимными устройствами. Только быстроразъемные тиски кроме возможности быстрого зажима, имеют функцию оперативного извлечения обрабатываемой заготовки
Эксцентриковые — их также смело можно называть быстрозажимными и быстроразъемными, так как они позволяют совершать эти манипуляции. Отличительная их черта в том, что фиксация и зажим заготовки выполняется не за счет винта с трапециевидной резьбой, а рукоятки с эксцентриком. Рукоятка делает пол оборота, при которых осуществляется блокирование подвижности губок

По стоимости самыми недорогими являются модели винтового типа и эксцентриковые, так как они имеют простую конструкцию. Какой вариант тисков выбрать, следует решать в каждом индивидуальном случае.

Зажимная сила тисков и на что она влияет

Усилие зажима — это величина, которая отображает эффективность инструмента. Чем больше размер тисков, тем больше величина зажимного усилия. Измеряется это значение в Ньютонах, и чем выше сила сжатия, тем большее усилие понадобится приложить к заготовке, чтобы сдвинуть ее с места.

Зажимное усилие на инструменте для неподвижной фиксации заготовок — это важнейший технический параметр. От этого показателя зависит не просто качество выполнения работ, но еще эффективность и безопасность. Если усилие зажима будет недостаточным, то в процессе обработки заготовка будет перемещаться и вибрировать, что обязательно отразится на качестве обработки. Кроме того, если в процессе работы с заготовкой она изменит свое положение или вовсе вылетит из зажима губок тисков, то может нанести травму мастеру.

Чтобы исключить такие случаи, мастеру необходимо знать следующее:

Усилие зажима тисков должно соответствовать размеру заготовки
Чем больше габариты и вес инструмента, тем выше значение прижимного усилия губок
Работы с заготовками, зажатыми в тисках, следует выполнять исключительно в защитном обмундировании, соблюдая технику безопасности

Оптимальное усилие зажима слесарных моделей среднего размера составляет от 15 до 30 кH.

Это интересно! Величина усилия зажима тисков является прямо пропорциональной значению размера губок.

Топ-3. WolfCraft 5027000

Модель изготовлена из прочного чугуна, выдерживающего существенные нагрузки. Опора из высоколегированной стали делает стойку еще более надежной и долговечной. Производитель не использует силумин и другие хрупкие сплавы.

Характеристики
- Средняя цена: 12 700 руб.
- Страна: Германия
- Высота (мм): 305
- Диаметр гнезда для дрели (мм): 45
- Рабочий ход (мм): 130
- Размер основания (мм): 203×307
- Вес (кг): 8,07

Данная сверлильная стойка относится к категории профессиональных. Об этом говорит не только ее цена, но и некоторые особенности конструкции. В частности, тут полностью закрытая каретка, исключающая попадание стружки в нажимной механизм. Для более точной работы имеется линейка, а также ограничитель, не дающий дрели опуститься ниже установленного уровня. Также тут очень удобные рукоятки, состоящие из трех модулей, а не одного, как это чаще всего бывает. Конечно, обернуть штурвал полностью не получится, глубина хода всего 130 миллиметров, зато это очень удобно при работе. Ну, и конечно, применены только прочные материалы – чугун и легированная сталь. Никакого силумина и дешевого пластика.

Стойка изготовлена из прочных материалов: чугуна, алюминия и легированной стали. В конструкции не используется низкокачественный силумин, а пластик применяется только на накладке рукоятки. Цена при этом остается на приемлемом уровне.

Характеристики
- Средняя цена: 2 000 руб.
- Страна: Россия
- Высота (мм): 435
- Диаметр гнезда для дрели (мм): 43
- Рабочий ход (мм): 80
- Размер основания (мм): 215×215
- Вес (кг): 2,04

Сверлильная стойка часто подвергается нагрузкам, особенно если работать приходится с твердыми материалами. Чтобы инструмент прослужил долго, при его изготовлении должны использоваться только самые качественные материалы. Как в данной модели. Основание, имеющее форму квадрата 215х215 миллиметров, сделано из чугуна. Как и каретка, в которую фиксируется дрель. Вертикальная труба стальная, с нержавеющим покрытием. В основании имеются диагональные прорези, позволяющие установить тиски, а также повернуть их практически под любым углом. В конструкции не используется силумин, что и делает ее максимально прочной и надежной. При этом цена не шокирует и остается на приемлемом уровне.

Диагональные прорези для тисков
Нет силуминовых деталей
Рукоятка с фиксатором
Демократичная цена

Пружина из тонкой проволоки

Поворотная каретка позволяет работать под углом 90 градусов, что дает возможность размещать на стойке не только ручную дрель, но и шлифовальную машину с прямым расположением диска.

Характеристики
- Средняя цена: 4 400 руб.
- Страна: Латвия (производится в Китае)
- Высота (мм): 425
- Диаметр гнезда для дрели (мм): 43
- Рабочий ход (мм): 60
- Размер основания (мм): 156×156
- Вес (кг): 3,4

Производитель решил обойти своих конкурентов по оригинальности. По сути, перед нами обычная вертикальная сверлильная стойка, однако, судя по описанию, установить в нее можно не только дрель, но и шлифовальную машину. Конечно, только с прямым расположением диска, так как угловое размещение просто не имеет смысла. Кроме того, стойка позволяет сверлить отверстия под углом. Решение откровенно странное, так как эту функцию чаще всего выполняют обычные тиски. Как бы то ни было, каретка у инструмента подвижная, способная поворачиваться на 90 градусов. Если у вас есть подходящие для нее задачи, то найти альтернативу на рынке будет довольно сложно.

Как сделать упор с круглым стержнем

Для стержня верстачного упора подходит береза, вишня, клен или орех. Верхняя планка изготавливается из той же твердой древесины или из фанеры. Низкопрофильный упор можно сделать из ламинированной панели высокой плотности, оставшийся после укладки напольного покрытия.

Определитесь с диаметром стержня. Если планируете позднее приобретать готовые фиксаторы, выберите стандартный размер 19 мм. В случае уверенности в дальнейшем самостоятельном изготовлении приспособлений для столярного верстака используйте диаметр 21 мм. Такой наружный размер имеют полудюймовые водопроводные трубы, из которых изготавливают самодельные прижимные струбцины. Примерно такой же величине соответствует условный проход трех четвертных труб, подходящих для изготовления круглых стержней из дерева.

Возьмите обрезок трубы диаметром 3/4 дюйма, длиной в 60–80 мм и с резьбой не менее 20 мм. Заточите кромки с одного торца и наверните гайку на другой.

Вставьте приспособление в дюймовую трубу и прогоните через него березовую палку, ударяя сверху тяжелым молотком.

Подрезайте древесину, когда щепки упрутся в гайку. Может показаться, что проще взять трубку длиннее, но пробивать тогда будет намного тяжелее.

Прогнав палку, снимите заусенцы наждачной бумагой. Сделанные таким образом деревянные стержни могут иметь незначительные изъяны, не влияющие на общую форму цилиндра. В начале обустройства домашней мастерской, когда еще нет специальных станков, вы не найдете более простого способа изготовления круглой палки своими руками.

Начертите на заготовках верхние части упоров в нужном количестве и отметьте центры сверления отверстий.

Чертеж верстачных упоров из древесины.

Сделайте перовым сверлом углубления в половину толщины материала. Начинайте сверлить на небольших оборотах, слегка нажимая на дрель. В момент касания на поверхности появятся риски, по которым будет видно, куда следует отклонить инструмент для перпендикулярного сверления.

Распилите заготовки, отшлифуйте торцы и раззенкуйте отверстия под шурупы.

Нанесите столярный клей на стержень и в углубление.

Соедините детали, прижмите их руками и вытрите излишки клея. Вставьте стержень в отверстие столешницы и закрутите шуруп.

Через десять минут осторожно вытащите упор, выталкивая снизу и не сдвигая детали. Оставьте приспособление до полного высыхания клея

Сверлите отверстия для верстачных упоров там, где считаете необходимым. Чаще всего они нужны в левой части стола для строгания заготовок и рядом с тисками для совместного использования. Расстояние между центрами отверстий должно быть везде одинаковым и соответствовать размеру длинных упоров. Перед высверливанием прикрепите снизу ненужную доску, чтобы не было сколов при выходе сверла.

Столярные

Столярные тиски Моксона придуманы для странствующих столяров и плотников. В Европе, США и Канаде это довольно-таки востребованная специальность: при тамошних ценах на пиломатериалы многие заказчики требуют, чтобы мастер работал при них по месту и малейшие обрезки, вплоть до опилок и стружки, оставлял хозяину. Пару тисков Моксона, что дает возможность работать с длинномерными материалами, можно возить в багажнике автомобиля, на велосипеде, скутере и носить с собой в сумке. Находку сразу оценили и любители – тиски Моксона позволяют быстро и обратимо превратить любой более-менее прочный стол в столярный верстак.

Внешний вид и способ крепления мобильных столярных тисков Моксона показаны слева и в центре на рис. Справа – устройство их любительского варианта для крепления к столу наглухо.

Внешний вид, крепление в рабочем положении и устройство столярных тисков Моксона

Тиски Моксона породили множество модификаций. Чертежи одной из них, очень простых и удобных столярных тисков всего из 3-х досок и пары струбцин, приведены на рис. далее. Правда, на самом деле понадобятся еще 2 короткие струбцины, для крепления тисков к столу. Лишние 4 струбцины (тоже не очень дешевое удовольствие в наше время) любителю могут оказаться накладны. Но для столяра – ИП-индивидуала, работающего по вызову такие тиски находка, их разобранными можно носить с собой в обычной вещевой сумке.

Чертежи самодельных простых столярных тисков

Специализированные зажимные приспособления

Мы рассмотрели варианты, как сделать классические тиски. Однако для полноценной слесарной или столярной работы необходимы специальные инструменты:

Угловые тиски

Предназначены для фиксации заготовок под прямым углом.

Несмотря на кажущуюся сложность исполнения – такую струбцину можно изготовить своими руками.

Станина варится из стали толщиной не менее 4 мм. Упорные уголки располагаются строго под углом 90°. Симметрично упорным плоскостям устанавливается кронштейн для ходовой гайки. При помощи шпильки из закаленной стали, к упорам подается подвижный подпорный угол, также толщиной 4-5 мм. В центре подпорного угла монтируется фланец для воротка.

ВАЖНО! Упорная гайка и фланец не должны быть жестко зафиксированы. В противном случае можно будет зажимать лишь заготовки одной толщины

При проведении сварочных работ, как раз необходимо крепить заготовки разного размера.

Для этого, упорная гайка и фланец на подпорном уголке крепятся с помощью оси, дающей возможность изменять положение шпильки-воротка по горизонту.

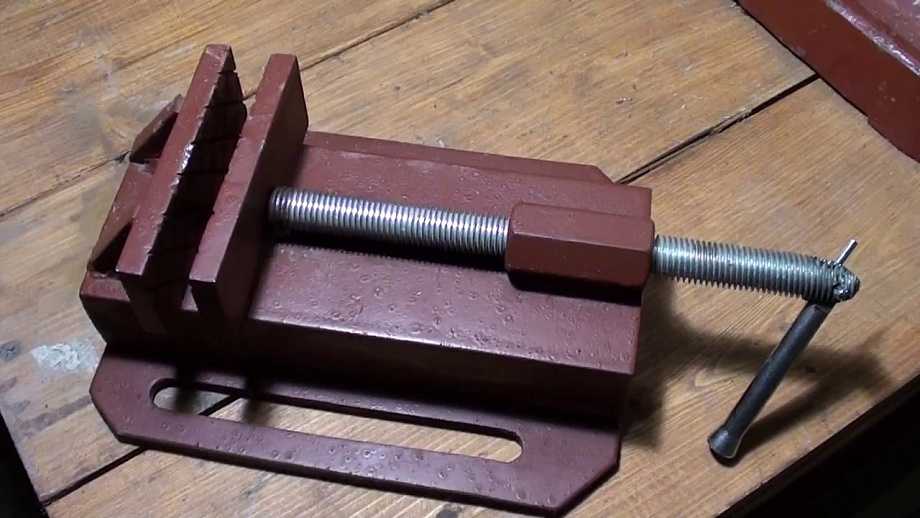

Тиски для сверлильного станка

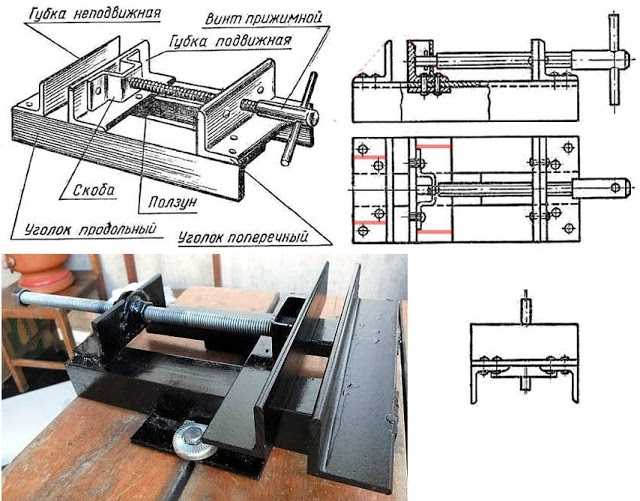

Достаточно распространенное приспособление узкой специализации. Обычно сверлильные станки оснащаются зажимами, но это увеличивает их стоимость.

Приспособу можно изготовить самостоятельно. Тем более что для большинства сверлильных работ подойдут деревянные тиски.

Популярное: Как заточить сверло по металлу и какие углы заточки бывают?

Для изготовления понадобятся:

лист фанеры 10-12 мм; две гладкие шпильки для направляющих; шпилька с резьбой для воротка; мебельная упорная гайка; шурупы, гвозди, клей ПВА;

Станину изготавливаем из фанеры. Необходимо нарисовать чертеж, и по месту производить все работы.

Далее склеиваем сэндвич для изготовления губок и упорной планки.

Из полученного массива толщиной 25 мм нарезаем одинаковые бруски.

Примеряем заготовки на станине.

В качестве направляющих используем стальные или алюминиевые трубки. Все отверстия должны быть строго параллельны друг другу. Для качественных отверстий лучше использовать не сверлильный станок, а фрезер с пазовой фрезой. Проверяем конструкцию в сборе.

ВАЖНО! Люфт в отверстиях должен быть минимальным

Устанавливаем в упорную планку мебельную гайку. Закрепляем бруски на станине.

ВАЖНО! Подвижная губка не должна касаться станины, для этого ее высота уменьшается на 1-2 мм

Для фиксации воротка в подвижной губе использованы обычные гвозди, в виде стопорных шпилек. Самодельные тиски для сверлильного станка готовы:

Основные нюансы

Большинство домашних мастеров предпочитают не покупать верстак, а сделать его собственноручно. Во-первых, слесарный металлический верстак своими руками обойдется намного дешевле покупного. Во-вторых, при изготовлении конструкции есть возможность воплотить свои задумки, ну и наконец, если все сделать правильно, то качество самодельного верстака будет в несколько раз лучше, чем у покупного. При помощи незамысловатых манипуляций с металлом, небольшого количества инструмента и навыков сварки и резки может получиться довольно приличный стол.

При изготовлении следует разделить верстак на составляющие ( для более удобной сборки) и учесть немаловажные нюансы:

Станина-это поверхность, на которой ведутся все основные работы, поэтому при ее изготовлении необходимо использовать лист толщиной 30 — 40 мм. Сам каркас можно изготовить из квадратной трубы, что повлечет за собой меньше растрат или из уголка, но цена будет немного выше. Все зависит от материала, который имеется в наличии. Что касается длины и ширины, это сугубо индивидуально. Если в помещении, где будет находиться верстак, много места, то будет разумным изготовить его побольше — например, 70 на 200 см.
Скреплять комплектующие можно при помощи болтовых соединений или сварных швов. Второй вариант будет предпочтительней, так как болты могут со временем ослабляться, и конструкция будет шаткой. Но если планируется изготовить верстак больших размеров, в этом случае следует прибегнуть к болтовым соединениям.
На станине будут крепиться тиса и различный электроинструмент, поэтому необходимо позаботиться о том, чтобы лист был жесткий и не «играл» при ударах молотком.
Если верстак будет использоваться в кузнечном деле, небольшой участок стола можно сделать из листа 30 − 40 мм, а для придания дополнительной жесткости укрепить каркас дополнительными перемычками.
Форма стола может иметь различные вариации. Все зависит от вида работы и пространства, где будет установлена конструкция.
Под самим столом лучше сделать полки для инструмента или для заготовок. Наилучшим вариантом будет изготовление выдвижных ящиков для хранения инструментов и различных комплектующих для работы, но изготовление ящиков — довольно хлопотное дело, и времени уйдет на такой верстак довольно много.
Необходимо сделать нишу для ног, иначе во время работы можно получить травму. Нужно помнить, что под верстаком не должно быть острых углов и заусениц. После сварки и резки необходимо зачистить все заусеницы и острые концы.
Стены вокруг рабочего места рекомендуется использовать для подвешивания инструмента. Необходимо учесть, чтобы при работе от вибрации не падали отвертки, ключи, молоток и другие приспособления.
Верстак нужно обязательно заземлить, иначе в случае утечки напряжения возможно поражение электрическим током.
Стоит подумать и об освещении рабочего места, а также о розетках для электроинструмента. По возможности изготовить вытяжку, ограждающую мастера от вредных газов, которые выделяются во время сварки.

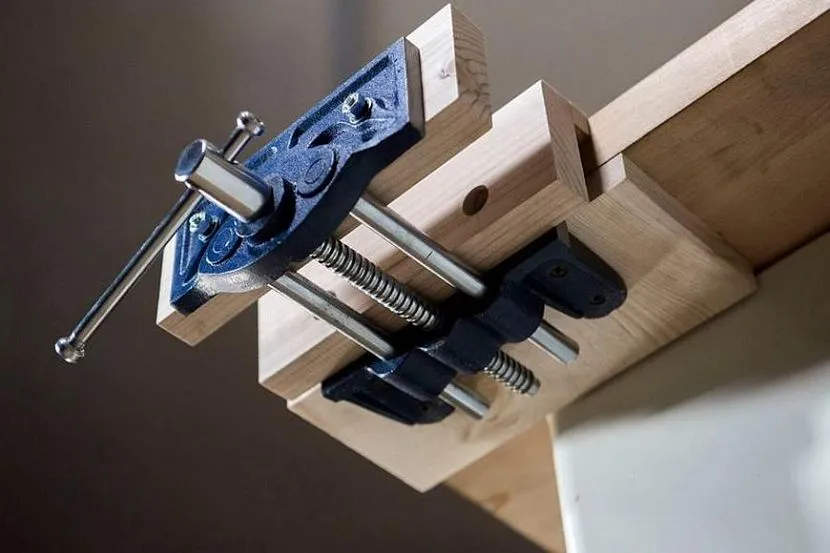

Как устроены тиски для выполнения столярных работ

Конструкция тисков для столярных работ состоит из следующих элементов:

опоры, которая одновременно является неподвижной зажимной губкой;
подвижной зажимной губки;
двух металлических направляющих, по которым перемещается подвижная губка;
ходового винта, обеспечивающего перемещение подвижной губки;
воротка, за счет которого ходовому винту сообщается вращение.

Основные части тисков для столярного верстака

Неподвижная опора столярных тисков надежно фиксируется на поверхности верстака, для чего используются длинные шурупы или болтовые крепежные элементы. Во многих серийных моделях предусмотрена возможность использования сменных накладок на подвижную и неподвижную губки. Такие накладки, повышающие универсальность столярных тисков, могут быть изготовлены из металла и полимерных материалов.

Поскольку верстачные тиски часто используются для обработки габаритных деревянных изделий, в конструкции многих моделей предусмотрен пружинный механизм, который облегчает выполняемые манипуляции. Такой механизм, который может быть установлен и на самодельные столярные тиски, обеспечивает предварительный зажим детали (окончательно она фиксируется при помощи ходового винта). Если этот механизм в конструкции верстачных тисков отсутствует, то столяру придется долго держать на весу деревянную заготовку, прежде чем к ней подведется подвижная зажимная губка.

Самодельный фиксатор зажима губок

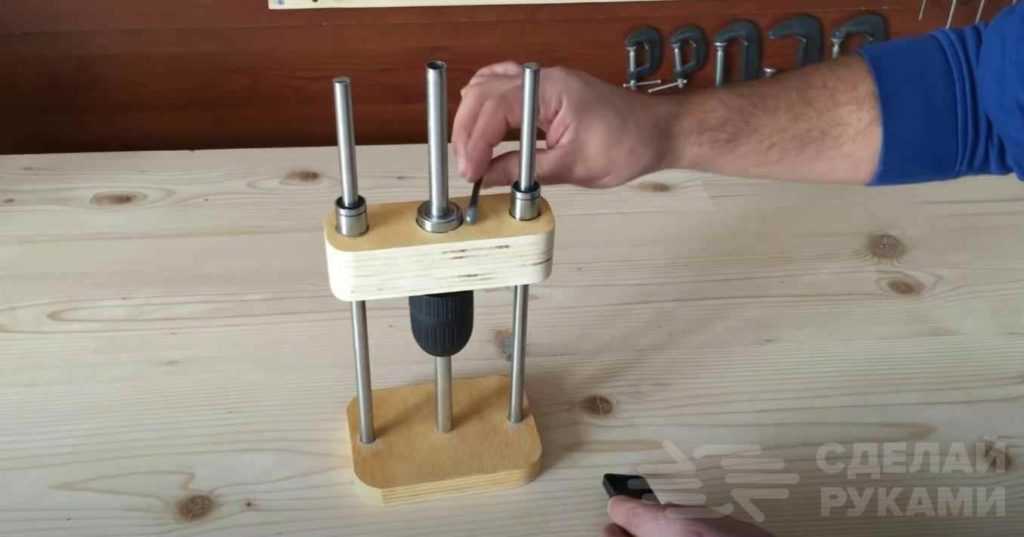

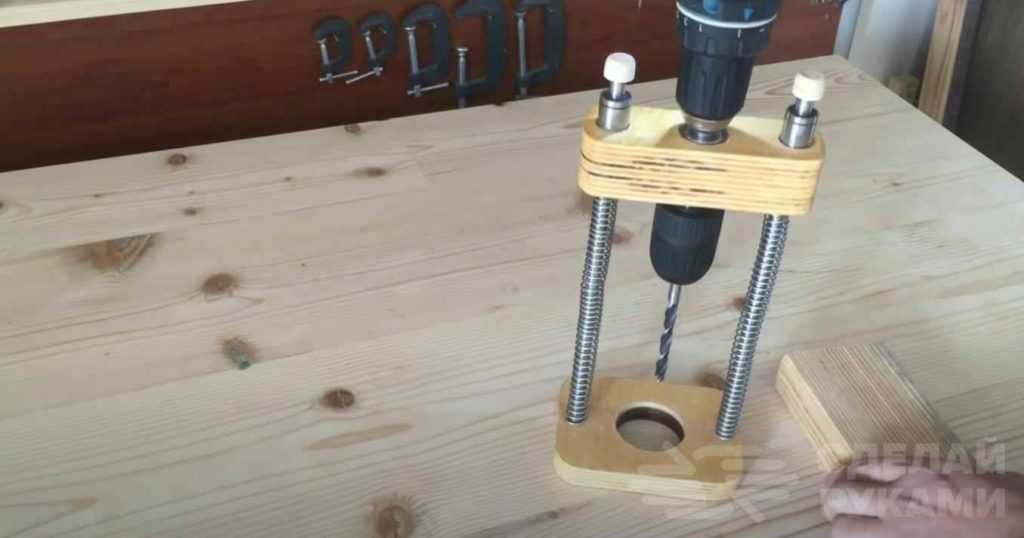

Вертикальная стойка для шуруповерта своими руками

В данном случае она довольно компактная, поскольку рассчитана на использование в паре с шуруповертом.

Однако можно приспособить ее и для электродрели, немного увеличив в размерах. И получится тогда самодельная стойка для дрели.

Преимущество данной конструкции заключается в том, что для ее изготовления потребуется небольшое количество материалов. Многие детали даже покупать не придется — можно найти их в гараже.

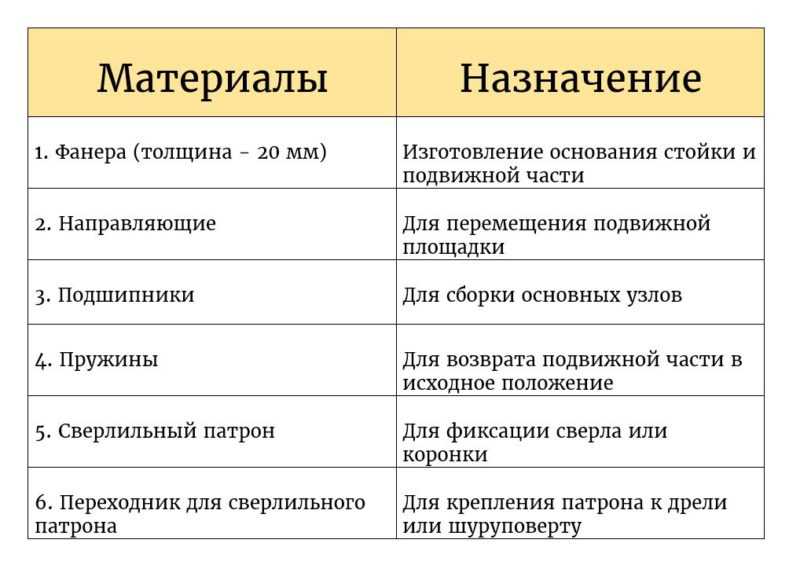

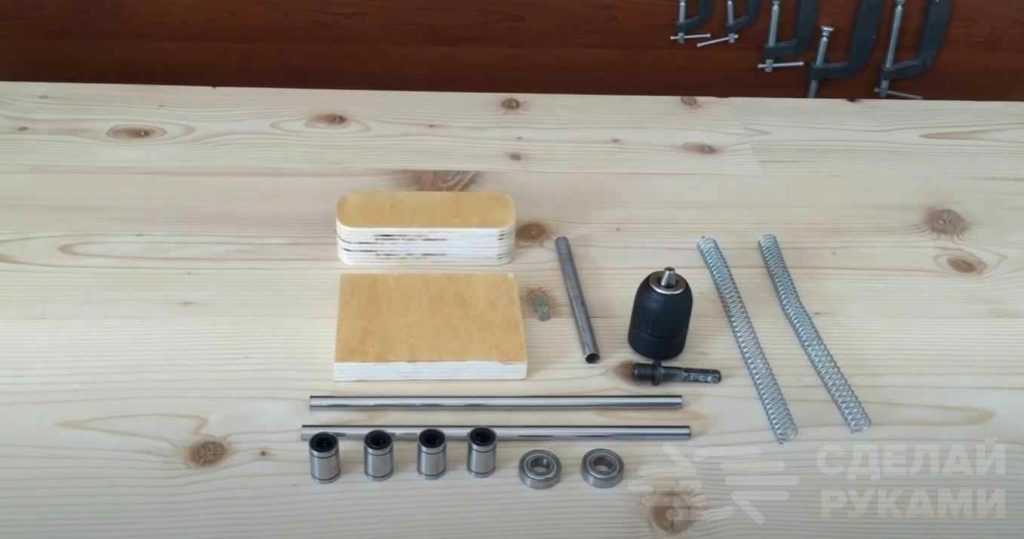

Подставку сверлильной стойки изготовим из фанеры толщиной 20 мм. Можно также взять кусок доски.

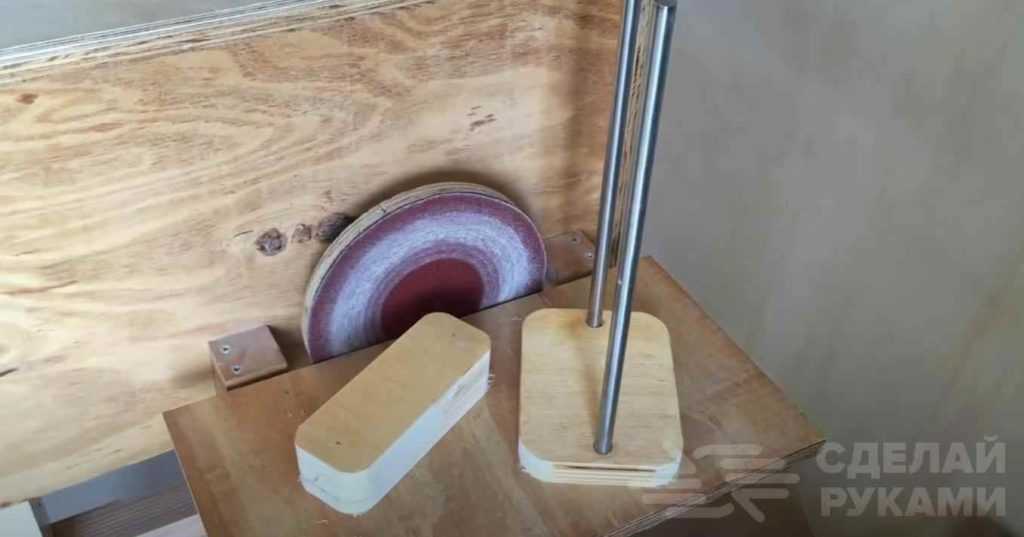

Первым делом отпиливаем от фанеры заготовку нужного размера. Затем размечаем и сверлим в ней два отверстия. Используя эпоксидный клей, вклеиваем направляющие.

Острые углы основания закругляем на шлифовальном станке. Изготавливаем из дерева или фанеры подвижную площадку.

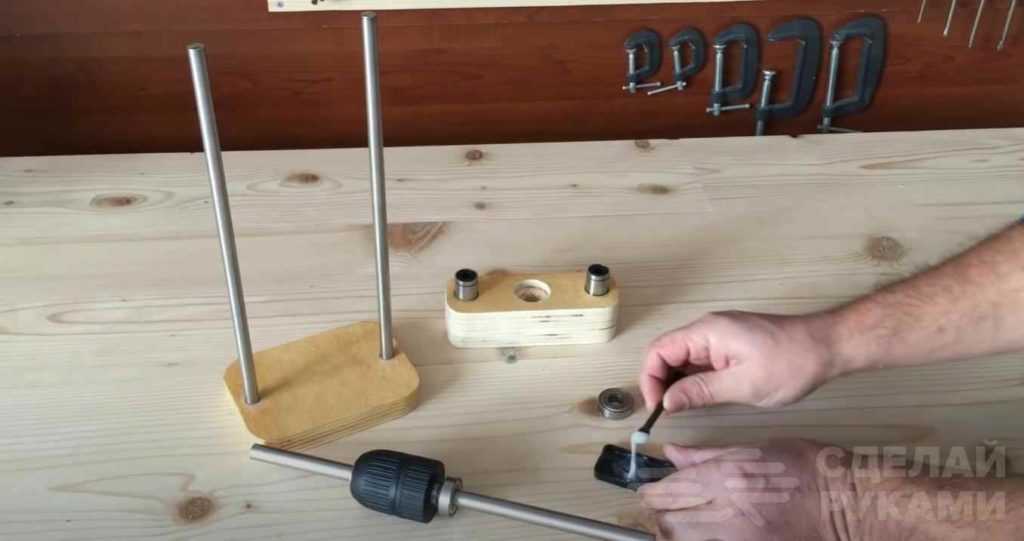

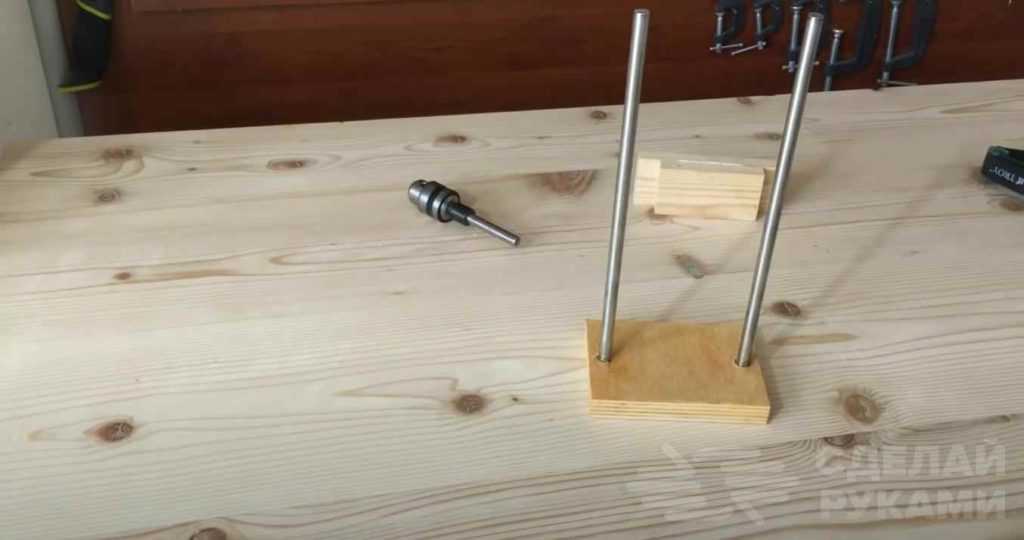

В подвижной части сверлим отверстия диаметром 19 мм под подшипники. Наружную часть подшипников смазываем эпоксидным клеем и вставляем подшипники в отверстия.

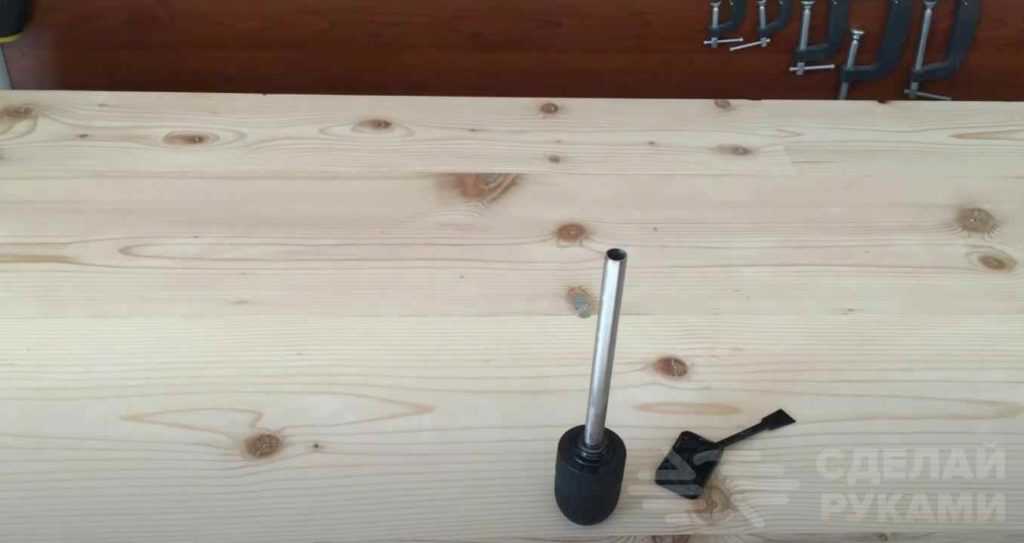

В сверлильный патрон вкручиваем переходник, на который надеваем круглую трубку. Ее нужно не просто надеть, а жестко зафиксировать при помощи эпоксидного клея.

В подвижной части сверлим посадочные места диаметром 29 мм под круглые подшипники.

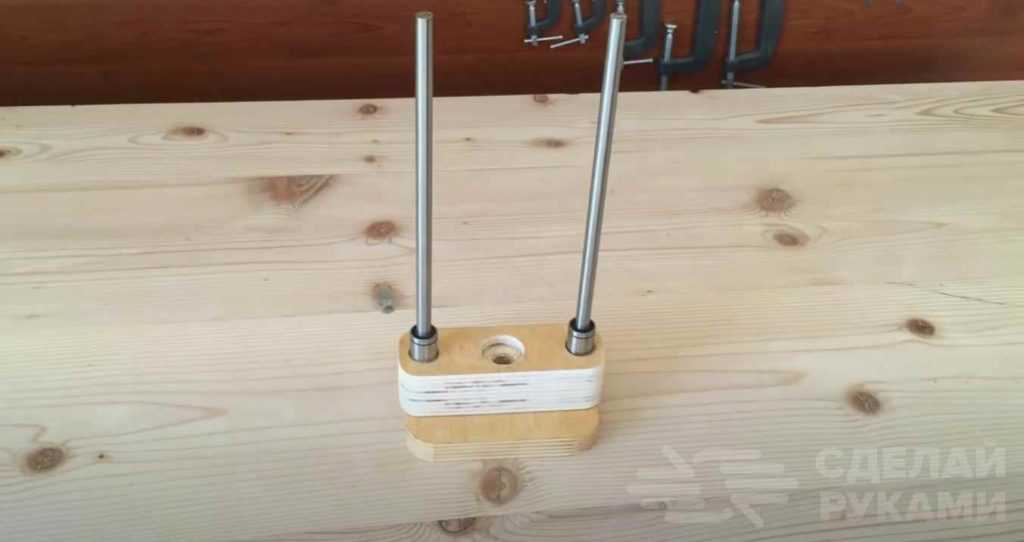

Надеваем на трубку первый подшипник и запрессовываем его снизу площадки. Потом надеваем на трубу второй подшипник, и также запрессовываем его в посадочное место. Для надежности используем эпоксидный клей.

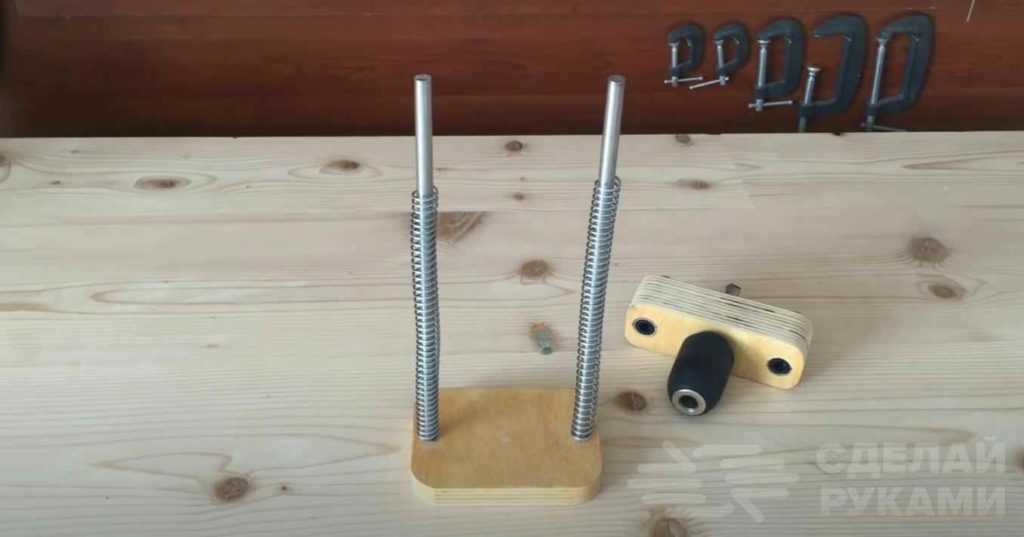

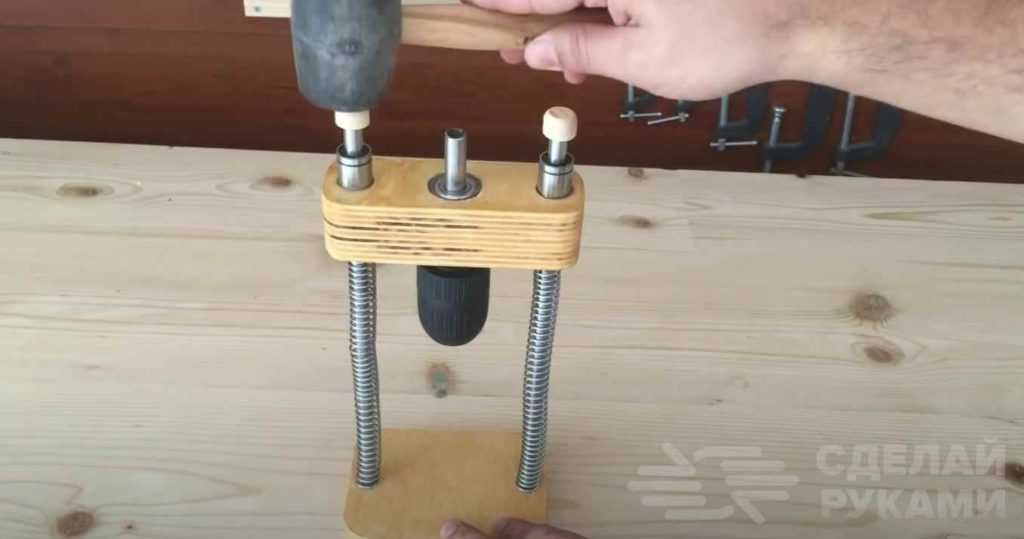

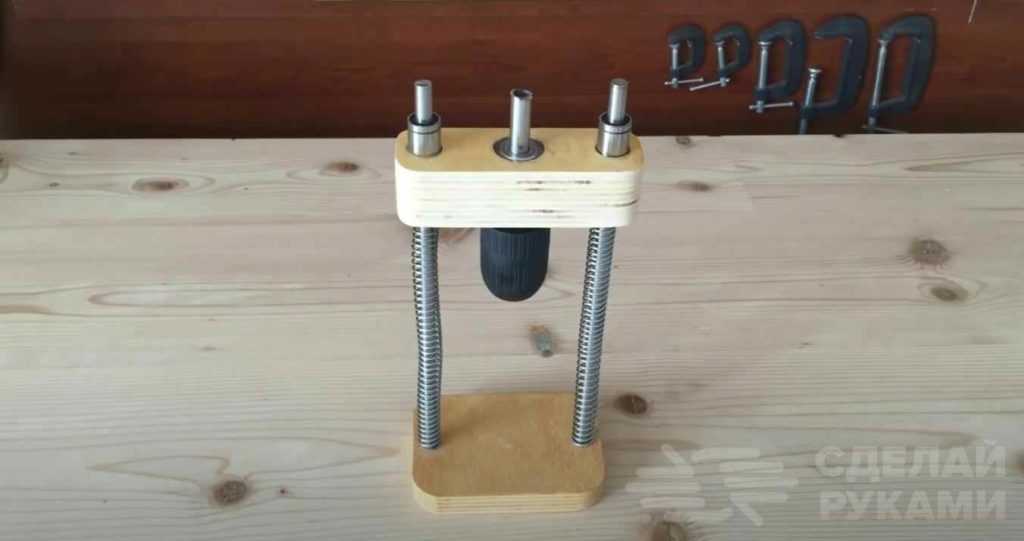

На направляющие надеваем пружины и шайбы. Потом устанавливаем подвижную площадку со сверлильным патроном.

На верхнюю часть направляющих необходимо будет напрессовать деревянные «заглушки» — для ограничения хода.

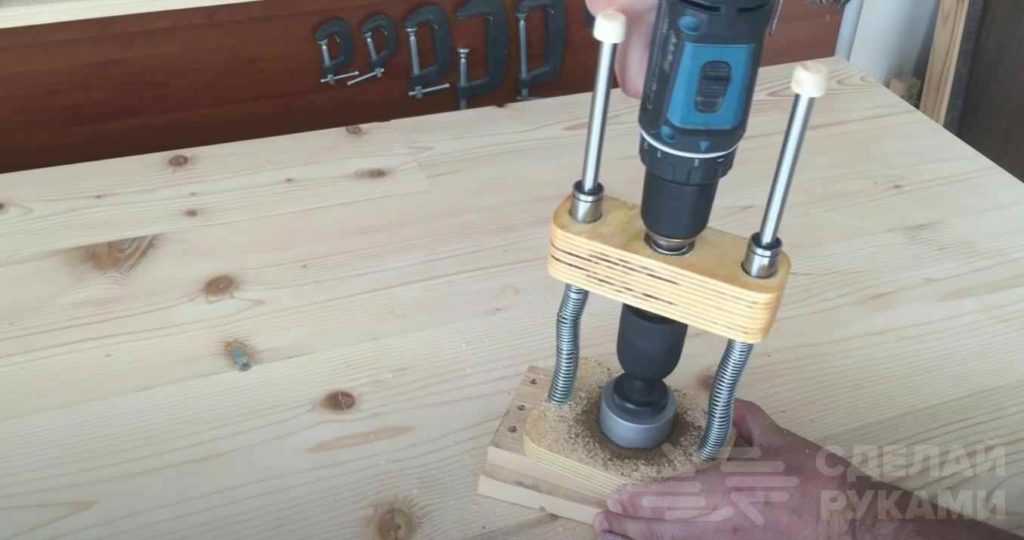

Хвостовик сверлильного патрона зажимаем в патроне шуруповерта, после чего при помощи коронки подходящего диаметра сверлим в основании отверстие.

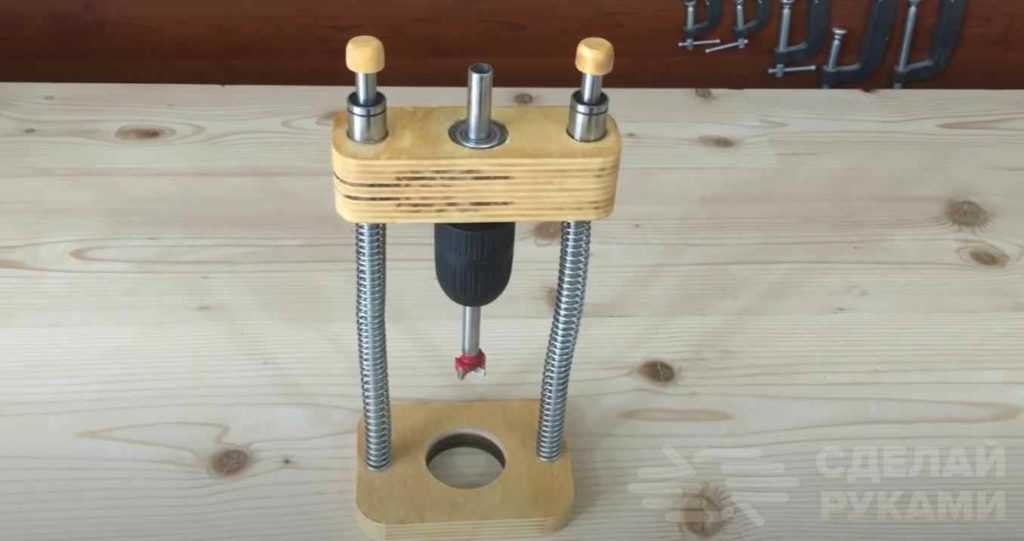

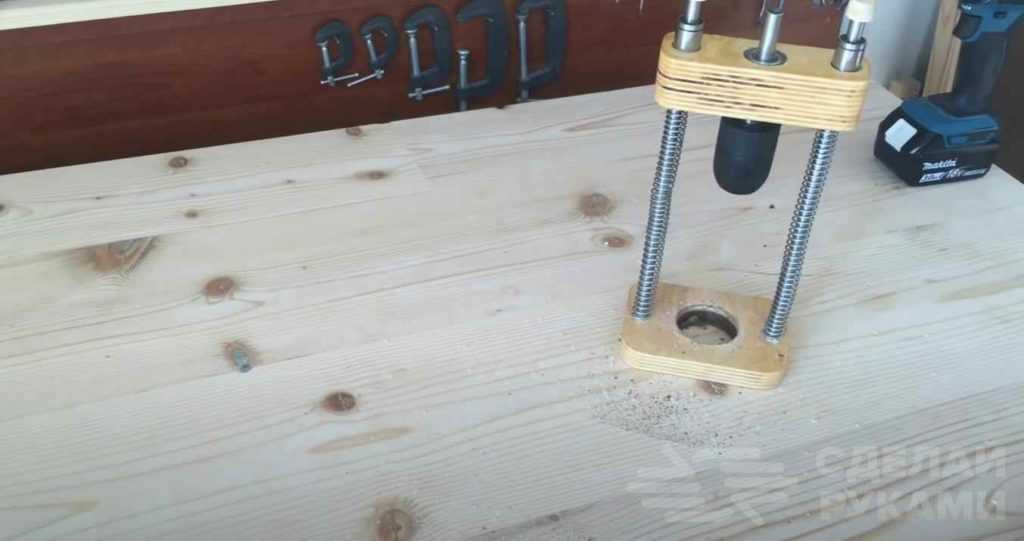

На этом процесс изготовления самоделки можно считать завершенным. Потом останется только все покрасить или покрыть минеральным маслом. Из всех стоек данный вариант — самый простой и бюджетный.

Подробно о том, как сделать это приспособление, можно посмотреть в авторском видеоролике.

Топ-9. SPARTA 934055

Характеристики
- Средняя цена: 2 000 руб.
- Страна: Китай
- Высота (мм): 470
- Диаметр гнезда для дрели (мм): 43
- Рабочий ход (мм): 72
- Размер основания (мм): 226×226
- Вес (кг): 2,55

При первом взгляде на этот инструмент может сложиться впечатление, что у него профессиональное назначение. Внушающая доверие крупная закрытая каретка, высокая платформа с диагональным расположением прорезей. Даже тиски есть в комплекте, что встречается довольно редко. При этом цена всего 2 тысячи рублей, и невольно закрадывается мысль о каком-то подвохе. Он действительно есть. Практически во всех деталях использован силумин. Металл хрупкий и недолговечный. Подвергать его высоким нагрузкам не следует. Получается, что перед нами самая обычная бытовая стойка. Зато уже с тисками и готовая к работе. Хороший вариант за свои деньги, если использовать его вы будете лишь время от времени.

Шаг 5: Вырезать детали

Вероятно, есть несколько способов, которыми этот шатун можно укоротить и использовать. Я просто сделал то, что имело для меня смысл, основываясь на имеющихся у меня материалах.
Оригинальный кривошип на радиальной ручке пилы имел ручку, которую можно было просто прикрепить к срезанному кривошипному штоку, но для поднятия или опускания стойки потребовалось бы ручное проворачивание.
Поэтому я решил сфабриковать это вместо этого.
Концы этих двух частей были отрезаны с помощью режущего диска в угловой шлифовальной машине. Однако перед резкой металлические поверхности были очищены проволочной щеткой, чтобы удалить краску и подготовить их к лучшему сварному шву.

Столярные тиски для верстака: делаем своими руками

Мастерскую домашнего умельца, часто работающего с изделиями из дерева, сложно представить без такого полезного приспособления, как столярные тиски. Используя это зажимное устройство, которое несложно изготовить своими руками, можно выполнять различные технологические операции с деревянными деталями.

Конструкция столярных тисков не настолько сложна, чтобы отказываться от идеи сделать их своими руками

Многие, руководствуясь желанием сэкономить на приобретении столярных тисков, используют для фиксации деревянных деталей подручные приспособления (например, струбцины). Однако такие универсальные устройства не позволяют эффективно выполнять многие технологические операции по дереву, а их металлические зажимные элементы оставляют на мягких деревянных поверхностях неприглядные вмятины.

Если же обрабатываемые деревянные детали должны отличаться не только качеством, но и эстетичным видом, то без тисков, специально предназначенных для выполнения столярных работ, не обойтись. Серьезно сэкономить на приобретении серийных моделей можно и более оптимальным способом – изготовить столярные тиски своими руками.

Самодельный верстак с тисками

Что предусмотреть:

Защитные бортики (с боков). Тогда не придется разыскивать по всему полу гаечки и винтики, чем нередко многие из нас периодически и занимаются. Целесообразно по одной из боковых сторон бортик сделать меньшей длины, а столешницу смонтировать так, чтобы она выходила с этого края за пределы рамы верстака. Очень удобно, когда приходится что-то отпиливать или обрезать.
Заднюю панель. Автор сделал именно так. Для нее взял лист толстого гетинакса, на котором разместил все необходимые органы управления для включения/выключения линии (автомат), приборов подсветки (выключатели). Там же – розетки для присоединения эл/инструмента (эл/дрель, УШМ и так далее).

На заметкуПри монтаже на верстаке эл/точила (сверлильного станка или иного оборудования) необходимо предусмотреть возможность его аварийной остановки с помощью педали. Порядок составления такой схемы – тема иная, но указать на это автор считает нужным.

Заготовить материалы

Ассортимент небольшой:

Труба или уголок – для ножек верстака. По поводу последнего нужно отметить, что брать менее 45 мм вряд ли стоит. Со временем такие ножки, равно как и рама, деформируются.
Листовое железо – на столешницу. Учитывая ударные нагрузки, которые испытывает при слесарных работах эта часть конструкции, менее 4 мм брать нецелесообразно.
Швеллер или уголок – для рамы.
Многослойная фанера, ДСП, ОСВ или что-то подобное – для полок. Хотя некоторые можно сделать и металлическими. Как правило, они располагаются внизу и предназначаются для хранения массивных деталей или заготовок.

Основание и механизм передвижения

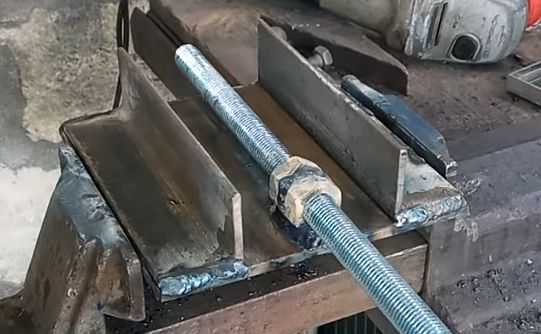

Основание тисков состоит из листа и приваренных к нему по краям двух уголков.

Внимание! Помните, чтобы не заклинило конструкцию, нам важно сохранить расстояние между уголками на ширину швеллера плюс 0,5-1 мм. Основание в сборе

Основание в сборе

Поэтому, до приваривания уголков к листу, посредине установите швеллер, а по краям, между швеллером и уголком, по картонке или, если есть, несколько трансформаторных пластин.

Механизм передвижения

После приварки уголков, проводим по центру основания линию и выставляем подготовленные гайки. Для этого накручиваем их на винт М16.

Под винт можно подложить обычные скобы от степлера, чтобы приподнять ближе к середине фронтальной плоскости.

Посмотрите на фото, все станет понятно. И делаем отступ от края листа вовнутрь на 5 – 6 мм.

Укладка скоб степлера

Чтобы заполнить пространство между гайкой и основанием тисков, можно подложить пластину 3-4 мм.

Выставляем гайки по разметке

Помните! От того насколько точно вы выставите гайки, настолько хорошо будет работать механизм передвижения.

Механизм перемещения внутри тисков

После установки гаек можно ставить крышку. Должен получиться корпус как на фото.

Корпус в сборе

На этом этапе, проверьте свободу хода швеллера, если очень туго, то снимите 0,5 -1 мм. со стенок. Стенки тогда будут не 40, а 39 мм.

Проверка хода

Далее с одной из сторон швеллера, внахлест, привариваем уголок и, установив его в корпус, размечаем место сверления отверстия под ответную гайку. А так же, варим повороты на основание. Должно получиться как на фото.

В сборе корпус и механизм перемещения

Следующим этапом привариваем оставшиеся повороты из труб на ответную часть тисков, вырезаем и крепим губки. Собственно все. Устанавливаем шпильку и закрепляем ее изнутри на подвижной части тисков как на фото.

Шпилька механизмаа перемещения

Заключительный этап, красим, сушим и собираем все вместе.

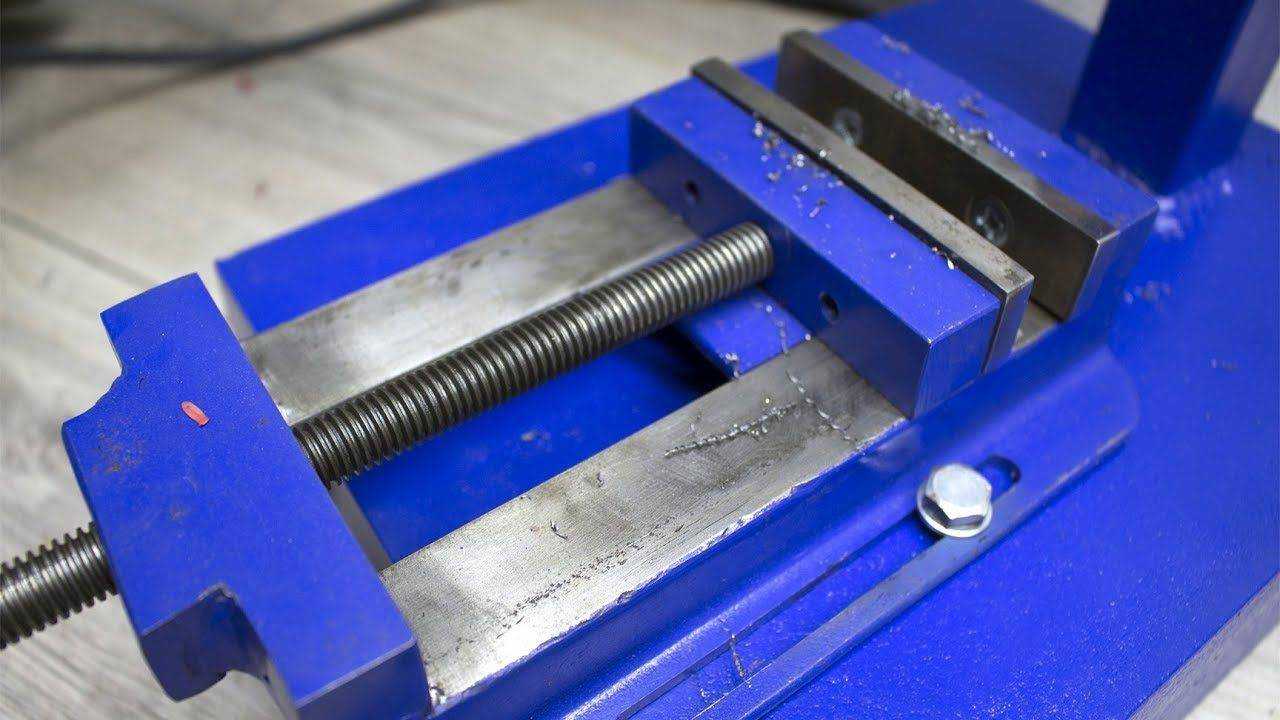

Заключительный этап, покраска. Изделие готово.

Для чего нужна?

Стойка поможет выполнять различные технологические операции.

Сделанный самостоятельно прибор может стоить дешевле китайских аналогов и не быть худшим по качеству.

Стойка для дрели используется как опорный элемент при работе, необходима при выполнении ряда задач, при сверлении отверстия в строго заданном угле, когда дрель сложно удерживать на весу.

Ручное выполнение работы приводит:

к буксировке сверла и его поломке;
при создании множества одинаковых отверстий в болванке;
при сверлении толстого материала.

Преимущества использования

Применение в работе стойкого устройства привносит в процесс сверления дополнительные улучшения:

заготовка на станке фиксируется, что упрощает сверление при использовании ручного инструмента;
сделанная в домашних условиях стойка подходит именно под используемый инструмент;
стойка создается под определенный тип работы, это дальнейшем совершенствует процесс ее выполнения;
домашний вариант устройства может стоить дешевле готовых подставок;
при изготовлении устройства возможно использование подручных материалов — частей старой мебели, оборудования;
возможность расширить функциональные параметры процесса сверления, например, сделать дрель поворотной при работе на 180.

Создание стойки позволяет получить функциональное устройство для определенного типа работы.

Назначение инструмента

В связи с большим разнообразием деталей, нужно учитывать, что для них будет удобно использовать различные виды инструмента. Устройство слесарных тисков является стандартным. Их иногда дополнительно оснащают маленькой наковальней или трубогибом.

Для небольших деталей применяют миниатюрный вариант. Такие тиски удобны для домашнего использования или там, где можно работать с малоразмерными деталями, например, при ремонте радиоэлектронного оборудования. Такие тиски являются переносными. В них не применяются съёмные щёчки. Поэтому при работе между деталью и прижимающей поверхностью мастер помещает прокладки из резины или пластика.

В этом видео рассказано о лучших моделях столярных тисков:

Видео описание

ТОП—5. Лучшие слесарные тиски.

Станочные тиски фактически являются частью того или иного станка. Обычно для их крепления в конструкции предназначены специальные выступы. Благодаря им можно регулировать положение закреплённой детали по отношению к рабочему элементу станка. Этот инструмент обычно изготавливают из стали.

Ручные тиски — две пластины, скреплённые между собой с одной стороны металлической перемычкой. Детали зажимают при помощи специального винта. В процессе работы тиски с деталью держат в руке.

Столярные крепят на верстаке. Их изготавливают из стальных или деревянных деталей. Этот вид тисков также называют плотницкими. Одной из их особенностей является использование губок большой площади с гладкой поверхностью.

Наклонные позволяют изменять угол расположения рабочей части с помощью специального шарнирного механизма. Существуют различные варианты, которые позволяют корректировать угол по одной, двум или трём осям.

Также существуют специальные виды тисков. Вот несколько примеров таких устройств:

Рыболовные предназначены для фиксации деталей при создании снасти.
В трубных для зажима используется ромбовидное отверстие, расположенное вертикально. Этот инструмент применяется для работы с отрезками труб, размещёнными горизонтально.
Гравировальные тиски предназначены для создания надписей и рисунков на различных изделиях
Существуют тиски, подставка, которые устанавливаются на полу. Примером их использования является фиксация дверей в вертикальном положении в процессе установки.
Угловые позволяют фиксировать две детали под определённым углом друг к другу. В большинстве случаев предназначены для соединения перпендикулярных элементов.
Модульные инструменты дают возможность легко менять губки. Это позволяет работать с деталями различного типа, обеспечивая для них оптимальное крепление.

Ещё один вариант — цепные тиски. Они используются для соединения двух отрезков труб. Инструмент подвешивается на двух цепях таким образом, чтобы они относились к разным элементам. Каждый из них прижимается своим винтом. Трубы фиксируются тисками для того, чтобы их удобно было соединить при помощи сварки.

Использование пневматических тисков экономит силы работникаИсточник moiinstrumentu.ru

Как выбрать

Покупая тиски, нужно уточнить, для выполнения какой работы они необходимы. В соответствии с этим можно определить подходящий тип инструмента

Важно учитывать величину обрабатываемых деталей — она повлияет на то, какие должны быть размеры инструмента

Столярные тиски применяют для работы с деревянными деталямиИсточник moiinstrumentu.ru

Нужно определить, какими должны быть губки. В некоторых случаях лучше подойдут инструменты, предусматривающие возможность их замены

Нужно обратить внимание на способ крепления накладок — применение винтов или заклёпок

Глобусные тиски позволяют менять угол расположения деталиИсточник moiinstrumentu.ru

Необходимые детали

Любая буровая стойка, независимо от ее размеров и с учетом назначения таких устройств, имеет основные конструктивные элементы, каждый из которых выполняет свои функции и должен отвечать определенным требованиям.

Кровать — одна из основных составляющих описываемого оборудования, которая является его основанием (опорой) и обеспечивает устойчивость всей конструкции. Кроме того, на верстаке есть тиски для фиксации заготовок. Вес и размеры этого элемента зависят от мощности используемого инструмента и перечня выполняемых действий.
Водительское сиденье, которое расположено строго вертикально по отношению к базе. Даже небольшое отклонение может повредить заготовку и сломать сверло или фрезу. В зависимости от конструктивных особенностей конкретной модели эта деталь может изготавливаться из разных материалов.

Механизм передвижения. К устройству этого узла жестких требований нет, шаблоны не применяются. Его основная задача — обеспечить плавное перемещение, обеспечиваемое скобами или зажимами бурового инструмента вдоль штатива. Есть много вариантов этих механизмов.
Подставка для оборудования (дрель, перфоратор, шуруповерт). В качестве эффективных крепежных элементов используются хомуты, подшипники и другие крепежные элементы.
