Приспособление для распиловки бревен бензопилой: учимся изготавливать своими руками

Мотобур — бурим отверстия в земле быстро и эффективно

Если нужно пробурить отверстия в земле с целью установки в них столбиков, то для этого нужно использовать насадку на бензопилу. Применение ручного бура для таких целей требует значительных физических затрат, поэтому облегчить труд поможет двухтактный мотор от бензопилы и насадка в виде шнека.

Разновидностей таковых приставок очень много, поэтому при их покупке важно уточнить, для каких целей нужен аппарат. С их помощью можно бурить не только грунт, но и лед

Рыбаки оценят такое приспособление по достоинству, так как бурить лед намного сложнее, чем грунт.

Чтобы установить приставку на инструмент, понадобится с бензопилы снять не только цепь с шиной, но еще и ведущую звезду со сцеплением. В комплекте к насадке прилагается специальная переходная муфта, которая устанавливается на вал вместо ведущей звездочки. Если полагаете, что электрический бур лучше, то ошибаетесь, ведь бензиновый мотор не только мощней, но еще и мобилен.

Как правильно заточить цепь

Чтобы поправить затупившиеся зубья цепи бензопилы, рекомендуется соблюдать несколько правил.

Перед началом работы надо ослабить зажимной винт цепи, промыть пильную гарнитуру бензином для удаления остатков смазки. Зафиксировать цепь установочным клином так, чтобы зубья смотрели на точило.

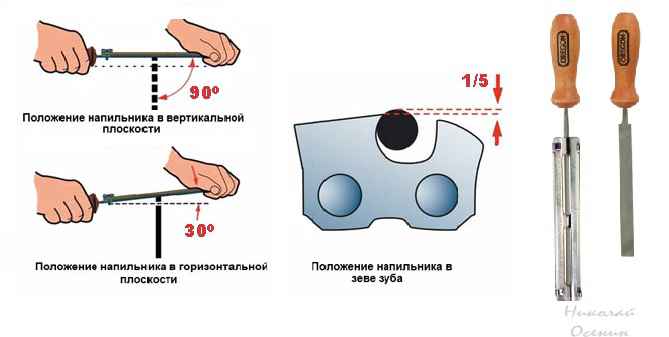

Затачивая цепь бензопилы на станке, надо сохранять пропорциональность: все режущие элементы подгоняются под размер наиболее изношенного зубца. Параметры, рекомендованные производителем: наклон 85 градусов, глубина реза 0.65 мм.

Зубья затачиваются последовательно либо через один. После завершения работы цепь смазывается и натягивается.

Преимущества распила бревна бензопилой

Пила и топор, как инструменты деревообработки, уже давно отошли на второй план, уступив место более производительным бензо- и электропилам. Мотопила работает при помощи двухтактного бензинового двигателя, рабочим инструментом является заточенная цепь. Основные преимущества:

• высокая производительность, что заметно облегчает труд человека;
• мобильность, её легко перенести с места на место, погрузить в машину, она не привязана к источнику энергии;
• может использоваться в условиях высокой влажности воздуха и даже во время дождя;
• возможность применения различного рода насадок для выполнения разных задач;
• простота в использовании;
• финансовая доступность в сравнении со специализированными деревообрабатывающими станками.

Поэтому не только опытные профессионалы предпочитают этот инструмент, но и владельцы хозяйств с успехом пользуются бензопилой для решения повседневных задач в саду и на стройке. При постройке вспомогательных сооружений может понадобиться распиловка бревна. Распилить заготовку на доски в условиях мастерской очень легко, но это можно сделать и в домашних условиях.

Самодельная газонокосилка

Газонокосилки – это техника для уборки травы. Они применяются владельцами частных домов и дач, чтобы придавать земельным участкам привлекательный, ухоженный вид. Модели заводского производства удобны в эксплуатации, но по стоимости они доступны не всем. Сделанная самостоятельно газонокосилка из бензопилы обойдется гораздо дешевле фирменных аналогов. Ее возможностей вполне достаточно для бытового использования.

Домашние мастера собирают различные по виду и возможностям самодельные газонокосилки. Но любая конструкция предусматривает наличие таких элементов:

• привода;
• каркаса;
• ручки;
• колес;
• ножей;
• системы управления;
• защитного кожуха.

Процесс изготовления газонокосилки проходит в следующей последовательности:

• сваривают каркас подходящего размера, например, из металлических уголков 25 на 25 мм;
• с помощью болтов или сварки к раме приделывают ручки из железных трубок;
• по углам каркаса монтируют колеса;
• снимают с бензиновой пилы ручку и шину;
• прикручивают к раме оставшуюся часть инструмента с помощью шпилек с гайками так, чтобы вал редуктора, перевернутого на 90 градусов, был направлен вниз;

• удлиняют газовый трос;
• из двух металлических трубок изготавливают телескопический вал, который затем присоединяют к редуктору;
• делают нож самостоятельно (например, из полотна ручной пилы) или приобретают заводское изделие;
• с помощью болтов или сварки соединяют его с валом.

Подойдут колеса от детской коляски, со старой тачки. Если применять трубы разного диаметра, то можно сделать телескопическую рукоятку с возможностью регулировки ее длины — это повышает удобство эксплуатации.

Ножи бывают разных конструкций. Простейший их вариант представлен на нижеследующей фотографии.

Ножи из качественной стали не боятся встречи с небольшими камнями. Они способны косить даже нетолстые кусты. Самодельная косилка некоторыми умельцами дополнительно оснащается травосборником, благодаря которому на участке практически не остается срезанной травы.

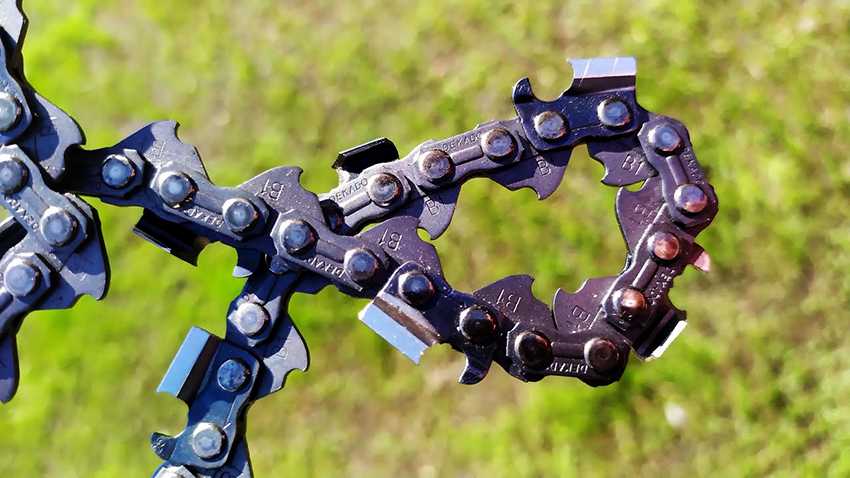

Как узнать, что зубья затупились

На необходимость правки зубьев указывает несколько признаков. В процессе работы пильную гарнитуру уводит в сторону, нарушается точность реза – это первый признак. Стружка получается рыхлой и рассыпающейся. Цепь вращается медленнее, иногда останавливается, застревая в древесине. Если цепь постоянно провисает, хотя ее подтягивают, то это тоже может говорить о том, что зубья затупились. Повышается вибрация, появляются рывки инструмента в процессе распиловки.

При внимательном рассмотрении зубьев можно заметить изменения в их профиле. В целом на необходимость заточки указывает резкое снижение производительности и некорректная работа инструмента.

Насос

Принцип действия этой насадки на бензопилу аналогичен принципу действия всех центробежных насосов. Приспособления для продольного расположении распила приспособление для. К центральному штуцеру (1) подсоединяется шланг, опускаемый в воду. К штуцеру (3) присоединяется напорный рукав. Приспособление для продольного распила. Перед началом работы в пробку (2) заливается вода, необходимая для того, чтобы насос начал качать. При приведении турбины насоса во вращение, во всасывающем патрубке создается пониженное давление, засасывающее воду, которая выводится затем через напорный шланг.

Описание самодельного приспособления для продольного распила

бревенбензопилой , которое в домашних усло

Видео-Самоучитель Плотника Автор Валерий Самович. Иногда может срочно понадобиться

Скорость вращения шнека при бурении должна быть относительно небольшой, поэтому для снижения числа оборотов используется редуктор. Он может быть выполнен в виде клиноременной или червячной (предпочтительнее) передачи.

Технология распила бензопилой

Перед тем, как распустить бревно на доски в домашних условиях, необходимо грамотно раскроить его, чтобы получить максимальное количество качественных досок при минимальном количестве отходов. Рациональное использование сырья достигается при применении специальных схем распиловки. На дерево наносится разметка, соответствующая поставленной цели и виду запланированных пиломатериалов.

Перед началом работы необходимо тщательно закрепить заготовку, чтобы достичь высокого качества поверхности досок. Распил бревна осуществляется чаще всего по горизонтали. Преимущество горизонтального распила заключается в том, что затрачивается меньше усилий на удержание на весу мотопилы. Распилить заготовку вдоль мотопилы можно пользуясь приспособлениями для продольной распиловки — деревянным упором — приспособлением, изготовленным своими руками.

При использовании насадки для продольного распила необходимо тщательно закрепить её на корпусе бензопилы. Перед началом работы необходимо позаботиться о создании базовой поверхности, параллельно которой будет происходить распил бензопилой.

В продольный распил необходимо вставлять клинья, во избежание зажима полотна мотопилы отпиленным краем доски. Пила должна двигаться плавно, нельзя с силой давить на неё. Распиливать бревно лучше вдвоём, так как необходимы дополнительные руки для передвижения и закрепления заготовки, чтобы вставить клинья в распил.

Зная все эти тонкости и особенности, несложно самостоятельно распилить брус или бревно на доски.

Правила безопасности при проведении работ

Прежде чем начать пилить заготовку бензопилой, необходимо принять меры, чтобы работать было безопасно:

• убедиться, что насадка смонтирована на бензопиле согласно прилагающемуся чертежу;
• обязательно знать виды неполадок бензопилы и способы их устранения;
• тщательно подготовить рабочее место и надёжность крепления заготовки;
• при работе обязательно носить спецодежду, очки, защищающие глаза от попадания мелких опилок, наушники для защиты от шума, респиратор для защиты органов дыхания;
• запуск бензопилы происходит на земле, тормоз цепи нужно разблокировать перед самым началом работы;
• обязательно иметь под рукой аптечку для оказания первой помощи;

Знание и точное соблюдение правил безопасности позволит провести распиловку заготовки бензопилой без вреда для здоровья и получить качественный пиломатериал.

Приспособление для продольной распиловки

Иногда во время строительства или ремонта деревянных сооружений требуется распиловка древесины. Приобрести такое оборудование для домашних работ дорого, поэтому его можно собрать самостоятельно. Приспособление для продольной распилки бревен бензопилой поможет заготовить большое количество досок и пиломатериалов.

Прежде чем приступить к сборке инструмента, нужно подготовить чертежи и внимательно изучить их. Вся конструкция состоит из простой рамки и направляющей. Чтобы распил получался ровным, направляющую фиксируют с обеих сторон основания. Процесс изготовления:

Из квадратной трубы изготавливают каркас. Поперечное сечение — 20×20 мм. Можно воспользоваться простой детской партой.
Размер зажимной части должен быть от 50 до 60 см. Ее располагают так, чтобы торец каждой детали сформировал основу для следующего механического узла (поперечины). Чтобы поперечина надежно держалась, ее приваривают к конструкции.
Для установки болтовых стяжек в поперечине проделывают отверстия электродрелью. Для крепления шины в центральной точке поперечины оставляют маленький выступ.
Подобные крепления устанавливают в верхней части конструкции. При этом ширина болтовых фиксаторов должна быть больше, чем высота шины.
Опорную раму (шириной на 10 см меньше длины) делают прямоугольной формы. С двух сторон проделывают отверстия для гаек, перпендикулярно прикрепляют 2 детали по 10 см. Сварочным аппаратом гайки приваривают к опорной раме.
Чтобы облегчить продольное пиление бревна бензопилой, конструкцию оснащают ручками. Для этого к ней приваривают предварительно согнутую металлическую деталь.
Затем все готовые части конструкции собирают вместе. Для этого в паховые детали вставляют зажимы и шину бензопилы. Какой ширины получатся заготовки, зависит от промежутка, находящегося между боковиной рамы и шиной

Поэтому шину бензопилы важно закреплять правильно.

Чтобы увеличить скорость и качество пиления, на бензопилу для продольного пиления устанавливают цепь для продольной резки изделий.

Приспособы для стационарного циркулярного станка

Стационарный циркулярный станок – это та же самая дисковая пила, но жестко закрепленная в столе с верхним или нижним положением пильного диска. Здесь заготовка подается к пильному диску мастером, а не наоборот. Тем не менее для усовершенствования и более точного производства работ, также применяется ряд дополнительных приспособлений.

Самозажимная линейка на станок своими руками

Самозажимная линейка представляет собой длинную линейку (в зависимости от величины стола), которая на торцах имеет зажимные рейки. Ими линейка крепится к торцам стола и остается зафиксированной относительно материала для распиливания.

Линейка фиксируется к торцам стола, таким образом, чтобы между плоскостью линейки и пильного диска возникло нужное расстояние. Заготовка проводится, упираясь боковым торцом в линейку, а в итоге получается заготовка нужных типоразмеров.

Торцевые деревянные зажимы кулачкового типа

В качестве инструкции по изготовлению самозажимной линейки для циркулярной пилы своими руками предлагаем вашему вниманию посмотреть видео.

Параллельный упор

Параллельный упор полностью аналогичен тому, который используется при работе с ручной дисковой пилой. Существует множество его видов, но в целом его конструкция имеет типовое устройство. Планка с г-образным окончанием. Сама планка может быть самозажимной или фиксироваться с помощью струбцины.

Самодельный параллельный упор для циркулярной пилы. Его отличие от линейки в отсутствии размерной шкалы

Видео-инструкция по изготовлению параллельного упора своими руками.

Рекомендуем почитать интересную статью про параллельные упоры для циркулярных пил, в ней рассмотрено все что нужно про данное приспособление, от устройства до изготовления своими руками.

Механизм подъема — лифт

Лифт представляет собой неподвижное устройство, состоящее из двух планок с перфорацией под крепление поперечного упора для циркулярной пилы. Планки позволяют выполнять движение пилой в вертикальной плоскости с целью подъема или опускания режущего диска. В перфорации изготовлено зажимное устройство, которое позволяет фиксировать пилу на той или иной высоте.

Лифт предназначен для регулировки глубины пропила. Это позволяет не только распиливать тонкие или толстые заготовки, но и делать пропилы на неполную глубину. Это необходимо для облегчения изготовления пазов и ниш.

Лифт для регулировки высоты пильного диска циркулярной пилы

На видео представлена подробная инструкция по изготовлению лифта для циркулярной пилы.

Каретка на салазках

Также используется в устройствах с верхним расположением пилы. Конструктивно представляет собой две направляющие с подвижной кареткой, куда монтируется дисковая пила. Заготовка закрепляется под кареткой, а пила подается на подвижной площадке.

Многоцелевая каретка с перфорацией под пильный диск и зажимами для заготовок

Данное видео подробно разъяснит все нюансы изготовления каретки своими руками.

Рекомендуем почитать интересную статью про каретки для циркулярных пил, в ней рассмотрено все что нужно про данное приспособление, от устройства до изготовления своими руками.

Принцип переделки

В базе практически хоть какой самодельной бензопилы лежит ее использования как универсальный привод, который можно использовать для множества разных устройств. Область их использования очень широка: резки камня и металла, откачка воды, удаление снега, бурение скважин и норив, вождение, перемещение разных предметов, плавание и даже полет.

Они реализуют потенциал бензопилы, используя разные насадки и крепления. Хоть какое изменение базируется на ординарном принципе отключения мощности мотора: до выходного вала присоединенное устройство, нужное для ведущего. Наличие массивного мотора, малогабаритных размеров и относительно маленького веса этого инструмента, самостоятельности и возможности работать в практически экстремальных критериях делают его способности воистину бескрайними

Немаловажное значение имеет практическая конструкция муфты, которая защищает составляющие и системы пилы от повреждений и перегрузок. Инструмент, сделанный из бензопилы, герметичен, потому его можно использовать практически в любом положении

Сборка пилорамы

При строительстве домов и других построек из бревен часто приходится распускать их на брус. Пилорама из бензопилы позволяет делать это максимально эффективно с хорошей точностью реза. При этом сам инструмент не требует каких-либо переделок. Его просто закрепляют в раме сделанной, например, из металлических уголков либо профильных труб. Обрабатываемые бревна укладываются на направляющие. Вся конструкция представлена на схеме ниже.

В самодельной пилораме бревно не передвигают: движется каретка с пилой, фиксируемой на нужной высоте (в зависимости от толщины пиломатериала) четырьмя винтами. Из-за того, что рама движется точно, распиливание происходи аккуратно, рез получается ровным. Созданное приспособление (вариант его представлен на фото далее) позволяет также без проблем распиливать доски, заготавливать дрова.

Обзор некоторых вариантов

Мы расскажем о двух самых популярных конструкциях, которые обеспечивают наилучшее качество при работе, и вы сами определите, что удобнее и предпочтительнее в вашем случае.

Самодельный вариант

Для начала рассмотрим, как изготовить приспособление для распиловки бревен бензопилой своими руками.

Инструкция по проведению работ имеет следующий вид:

Лучше всего использовать каркас от старой школьной парты или трубу квадратного сечения со стороной 20х20 или немного больше. В первую очередь изготавливаются два зажима, это элементы длиной 50-60 см, на одном торце которых приваривается поперечина с двумя отверстиями под стяжные болты и небольшим выступом посередине для зажима шины, сверху крепится элемент такой же конфигурации, на фото ниже показаны уже готовые элементы, как видите все довольно просто, и, имея под рукой сварочный аппарат, можно сделать их очень быстро.

Зажимы должны быть такого размера, чтобы ширина расположения болтов была немного больше, чем высота шины

Чтобы производить продольное пиление бревна бензопилой, необходима опорная рама, ширина которой должна быть на 7-8 сантиметров меньше длины, к двум из сторон перпендикулярно приваривается два элемента длиной 10 см, они должны быть чуть больше, чтобы в них заходили зажимы, в них надо установить два фиксирующих болта, для этого сверлится отверстие и привариваются гайки, чтобы в них закручивать крепеж, посередине приваривается ручка для удобства перемещения. Система собирается следующим способом: вначале зажимы вставляются в пазы, после чего вставляется шина бензопилы и тщательно фиксируется. Расстояние подбирается в зависимости от того, на какой толщине необходимо проводить пиление. Чтобы понять, как это делается, посмотрите на фото, где показана конструкция в собранном виде, цена вопроса – несколько металлических элементов и аренда сварки на час.

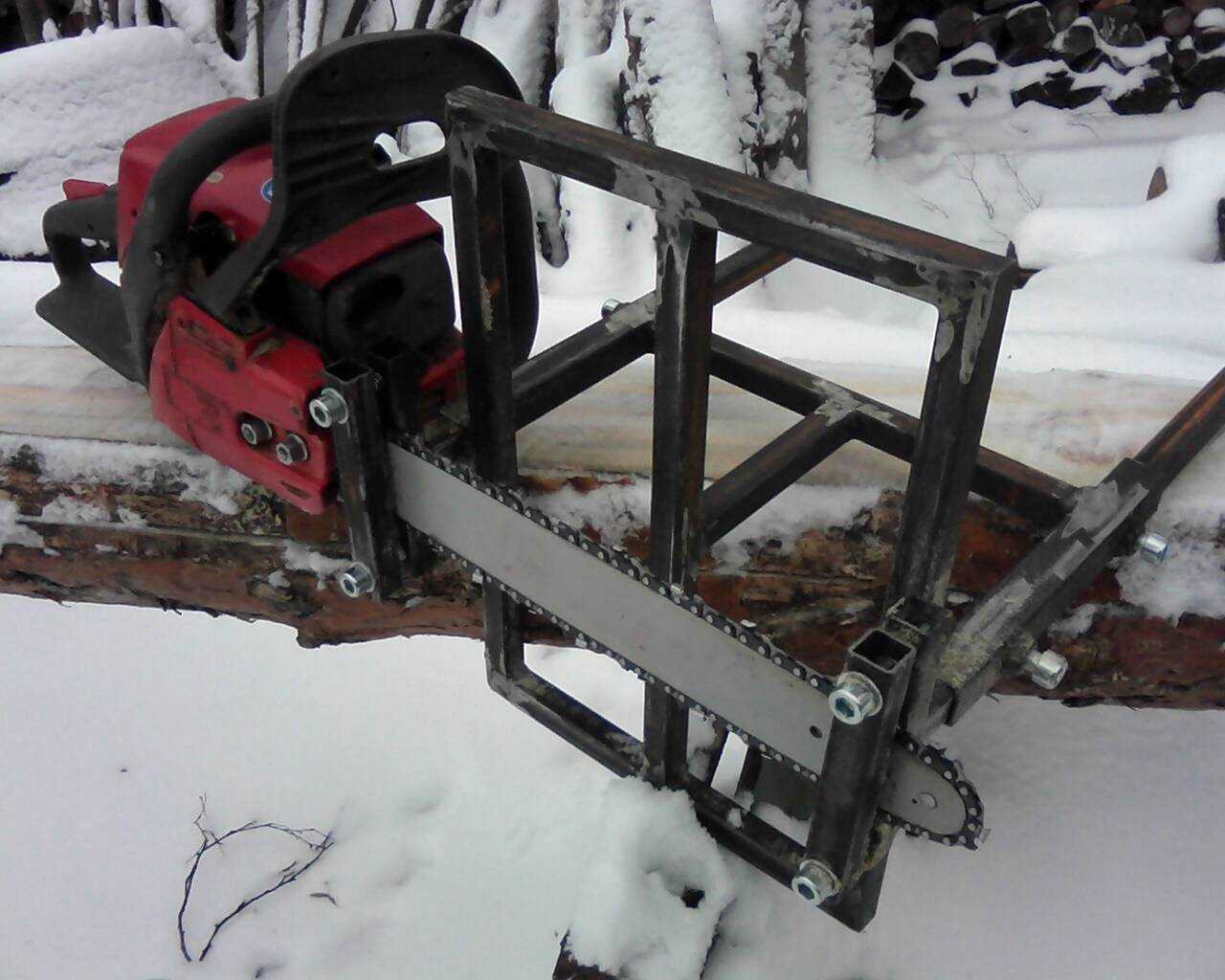

Так выглядит устройство после сборки

Теперь расскажем, как распилить бревно на доски бензопилой с помощью данной конструкции:

Вам понадобятся два козла, которые будут служить опорами, они должны быть такой высоты, чтобы обеспечивать удобство работы. В качестве направляющей лучше всего подойдет надежная металлическая рейка или прочная доска. Можно изготовить этот элемент из уголка или других металлических изделий. Снизу ставится бревно, которое нужно выставлять на нужную высоту, после чего можно начинать работу. После первого прохода бревно приподнимается на нужную высоту, и процесс повторяется.

Работа производится достаточно просто, главное – выставлять все точно и фиксировать надежно

Готовое решение

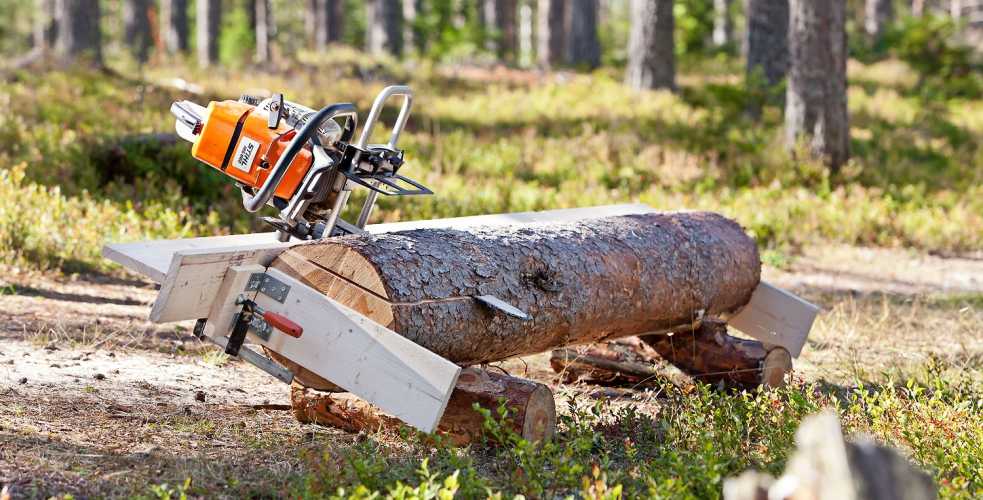

Очень популярен вариант Биг Милл Тимберджиг, это специальный комплект для оборудования мини пилорамы. Распиловка бревна на доски бензопилой с помощью этого устройства проста и эффективна.

Приобретая данный вариант, вы получаете все необходимое, расскажем о том, как организовать резку бревен:

Конструкция очень продумана и отличается простотой и надежностью

Вначале нужно соединить между собой две прочные и ровные доски, в результате у вас должна получиться Т-образная конструкция. Это будет упорная линейка. Далее сделайте два Г-образных упора, в комплекте поставки есть уголки, которые предназначены именно для этих целей. Подкатите бревно и расположите его на удобных и надежных брусках. К его торцам саморезами прикрепить опоры, использовать гвозди не стоит, так как их намного сложнее вынимать впоследствии. Далее к установленным деревянным опорам крепится линейка, это делается посредством зажимов, которые также идут в комплекте, при этом помните, что линия пропила идет не по краю направляющей, а на 10 миллиметров выше. Перед тем, как осуществить распил бревна на доски бензопилой, советуем приподнять одну сторону примерно на 30 градусов, так работать будет намного удобнее. Зафиксируйте данное положение с помощью двух опор, если вам что-то непонятно в описании, посмотрите на фото, на нем все показано наглядно, кроме того, в комплекте всегда идет инструкция с подробными схемами.

Как распустить бревно на доски бензопилой? Данное устройство позволяет делать это легко и быстро

Циркулярка

Вариантов пилорамы два. Они отличаются вертикальным или горизонтальным расположением рабочего инструмента.

Устройство с вертикальным положением бензопилы содержит:

1. Направляющую, которую делают из отрезка швеллера или прямоугольной профильной трубы. Длина ее должна быть больше размера обрабатываемых бревен.
2. Салазки. Для изготовления используют 2 отрезка (по 40 см) уголка 50х50. Их по концам верхних полок приваривают перпендикулярно к 2 металлическим полосам толщиной 3 мм. Расстояние между внутренними поверхностями вертикальных полок уголков должно соответствовать размеру швеллера или трубы.

Затем:

1. Посередине каждого из уголков сверху приваривают одинаковые вертикальные пластины с соосными отверстиями.
2. Вставляют в них стальной стержень, прикрепленный сваркой перпендикулярно к шине бензопилы. На стержне с двух сторон одного из вертикальных уголков располагают отрезки труб. Последние фиксируют болтами М8 через соответствующие отверстия с резьбой. Они служат для задания толщины получаемых досок.

Для работы циркулярки:

1. Сверху бревна размещают направляющую и крепят ее к нему саморезами, имеющими потайные головки.
2. Устанавливают на направляющую салазки.
3. Включают двигатель бензопилы и перемещают ее вместе с салазками вдоль бревна.

Особенности пилорамы из бензопилы

На рынке можно встретить много видов пилорам, однако в основу их всех положена бензопила. Цепь для бензопилы в данном случае может быть ленточного или цепного типа, в зависимости от задач, которые нужно выполнить.

• Первое — это цепное оборудование. Оно отлично подходит для работы с круглыми заготовками, а в качестве рабочего элемента применяется пильная цепь. После работы такого элемента всегда остается большое количество опилок. Именно это и относится к наиболее весомым недостаткам такой конструкции.
• Второй вариант — это пилорама на основе ленточной бензопилы, которая отлично подходит для работы с бревнами достаточно больших габаритов. Цепь для бензопилы здесь соответствующего типа. Из недостатков отмечают также опилки, однако дело в том, что здесь их не слишком много, но они разлетаются на достаточно большое расстояние. По этой причине такой вид агрегата обычно используется вместе со стружкооткосом, к которому дополнительно рекомендуется подключать гибкого типа воздуховод.

Использованы материалы:

• Профильные трубы — 20 х 40 мм и 20 х 20 мм.
• Трубки диаметром на 32 мм и 25 мм.
• Полоса 40 х 20 х 4 мм, для зажима шины, 2 штуки.
• Прутки и ручка с резиной.
• Болты с гайками, шайбами и контргайками.

Далее на фото указаны размеры деталей.

Все элементы выровнял по уровню и сварил сваркой, размеры я брал произвольно на своё усмотрение, и ориентировался под свою пилу. Обязательно нужно сделать ручку для направления пиления и толкания.

У всех пилы разные, по размерам и длине шины, и поэтому могут быть внесены в конструкцию доработки под свою конкретную пилу, которые нужно будет учесть.

Теперь, расскажу, как я пилил. Для начала, закрепил бревно на простом верстаке, при помощи зажимов.

И затем, просто ставил пилу с насадкой с торца бревна, с заранее настроенным размером толщины доски и пилил. Вот и всё!

И вот таким нехитрым способом, я и напилил себе порядка 50 досок, длиной от 1,4 до 1,8 метра длиной. Я выбирал брёвна такой длины, из соображений, чтобы легче нести и везти одному, вручную.

Небольшое уточнение! Цепь бензопилы, заточил для продольного пиления под углом примерно 10 градусов. Пилит конечно не быстро, но пилить можно. Быстрота пиления зависит от мощности пилы, и остроты заточенной цепи. Чем пила мощнее, тем быстрее идёт процесс пиления. Если цепь затупиться, то будет медленно пилить, и вылетать мелкая пыль. Ещё, я немного снял у цепи ограничитель зубьев, чтобы лучше вгрызалось в древесину. Сделал это на глаз, около миллиметра снял.

Генератор

Для изготовления подходит бензопила с 2-тактным двигателем мощностью 2-3 л. с. В качестве электрогенератора используют часто электродвигатели от старых стиральных машин. Сочетание этих устройств позволяет получать на выходе электроток напряжением 220 В. Мощности такого бензогенератора достаточно для освещения, питания электрических приборов и инструментов, бытовой техники.

Порядок операций:

1. Изготавливают кронштейн и крепят к нему электродвигатель. Устанавливают полученную конструкцию на внешнем конце шины бензопилы. При этом обеспечивают:
   • перпендикулярность оси электродвигателя к плоскости шины;
   • расположение шкивов обоих устройств в одной плоскости.
2. Выходные валы двигателей снабжают шкивами подходящего диаметра.
3. Одевают на шкивы ременную передачу.
4. Изготавливают устройство для регулирования оборотов мотора мотопилы. Используют болт, который с помощью хомута крепят к ручке последней. Закручивание его приводит к увеличению количества оборотов, выкручивание — к уменьшению.
5. Внешнюю пусковую обмотку электродвигателя снабжают 2 конденсаторами, которые рассчитаны на напряжение 400-450 В и имеют общую емкость 10 мкФ. Их подсоединение — параллельное.

Техника безопасности

Бензопила — опасный инструмент, требующий осторожности и внимательности. Использование дополнительных приспособлений значительно увеличивает риск, поскольку при пилении режущий инструмент не виден, что усыпляет бдительность неопытного работника

Необходимо обеспечить полную безопасность при перемещении каретки, установить все рукоятки на достаточном расстоянии от движущейся цепи. Кроме этого, надо соблюдать все стандартные требования безопасности при работе с бензопилой:

• работать только исправной бензопилой;
• не производить заправку топливом во время работы инструмента;
• заправку бензопилы топливом производить на открытом воздухе или в проветриваемом помещении;
• не курить во время заправки и работы;
• переносить бензопилу только после полной остановки в чехле;
• заглохшую бензопилу заводить только после извлечения из пропила;
• следить за действиями помощников, чтобы случайно их не травмировать;
• использовать средства индивидуальной защиты — очки, перчатки, наушники.

Требования несложные, но позволяющие сохранить здоровье и трудоспособность себе и своим помощникам.

Каретка для бензопилы, созданная своими руками, значительно расширяет возможности инструмента. Появляется возможность изготавливать разные виды пиломатериалов, повышается точность и аккуратность работ. Однако, вместе с этим возрастает опасность использования инструмента. Все самодельные каретки и другие устройства представляют собой группу риска, поэтому людям без должного опыта и навыков браться за изготовление подобных приспособлений не рекомендуется.

Надо правильно оценивать свои возможности и уровень знаний, степень опасности и ответственности таких работ. Если пользователь имеет достаточную подготовку и опыт, процесс изготовления каретки не займет много времени и позволит ему получить полезное и удобное приспособление.

Электропила цепная до 5000 рублей: рейтинг 2020 года

P.I.T. PKE 450-D

Бюджетная электропила китайского производства подойдет для грубых работ по распилке бревен и обрезке веток. Она оснащена двигателем 1900 Вт, расположенном поперечно корпусу пилы. Здесь стоит шина на 400 мм, которой свободно можно пилить толстые бревна. Пила весит 5,7 кг, поэтому она больше предназначена для заготовки дров. Однако, при необходимости ей можно обрезать ветки, но с некоторыми перерывами для передышки (зависит от способностей и возможностей оператора).

Устройство оборудовано масляным бачком для смазки цепи объемом 250 мл. Советуем сразу купить моторное масло вязкости 5W-30 от Liqui Moly или Mobil 1 взамен родному, потому что родное довольно густое и во время работы коксуется. Шаг родной цепи 3/8 — это несколько увеличенный шаг от «0,325», благодаря которому проще пилить плотную древесину.

Калибр ЭПЦ-1500/14

Это довольно легкая и производительная пила, которой удобно обрезать ветки, распиливать бревна, нарезать брус и доску. Она весит всего 3,1 кг, поэтому ей можно долгое время работать без усталости в руках. Мощность двигателя здесь 1500 Вт — для работы шиной 350 мм вполне достаточно. Отметим, что пила довольно шумная даже для электрической. Ее «громкость» составляет 106 дБ.

Здесь большой масляный бак емкостью 1,1 л, который позволяет работать несколько дней без дозаправки. Устройство оснащено тормозом цепи, который мгновенно останавливает вращение цепи при заклинивании шины в бревне или ее отскоке от сучка. Шаг цепи, как и в предыдущей модели составляет 3/8. В целом это хорошая пила для дома и сада.

Patriot ESP 1814

Эта пила выпущена всего год назад, но уже успела завоевать популярность среди бюджетных цепных электропил. Мощность двигателя у нее составляет 1800 Вт, чего вполне достаточно для работы шиной в 350 мм. Здесь есть тормоз цепи, который останавливает ее при заклинивании или отскоке пилы.

Масляный бак здесь относительно небольшой, всего 110 мл, поэтому при длительной работе нужно будет часто делать перерывы для добавления масла для смазки цепи. Показатель шумности здесь такой же, как и в предыдущей модели, но по ощущениям агрегат от Patriot работает все же тише. Весит цепная модель 4,2 кг — средний показатель для электропил. Плюсом является довольно большое количество сервисных центров по всей стране и возможность приобрести запасные комплектующие.

Виды ручных приспособ

Следующие приспособления являются типовым набором дополнений для качественного производства работ. Без них не обойдется ни один мастер.

Линейка — направляющая шина

Представляет собой планку, на которую нанесена размерная шкала (в некоторых случаях градуированная). Она служит для того, чтобы направлять и одновременно ограничивать диск ручной пилы при работе. Линейку выкладывают на заготовленный лист, крепят струбциной, торцом прижимают диск пилы и ведут его по заготовке до необходимой отметки на шкале.

Направляющая шина со шкалой размерности. Диск пилы ведется по торцу, а сама пила ведется прямо по направляющей

Параллельный упор — ограничитель

Все работы с помощью ручной дисковой пилы производятся на верстаке. В отличие от стационарных станковых столов, верстаки не оснащаются дополнительными упорами. В этом случае можно использовать параллельный упор-ограничитель.

Он представляет собой рейку, которая на одном конце имеет Г-образную планку и фиксатор для ее крепления к дисковой пиле. Угол заготовки упирается в планку и не сдвигается при работе.

Упор-ограничитель, который выставляется на верстак и фиксируется к дисковой пиле специальной планкой с двумя ребордами. Используется для раскроя фанеры или оргалита

Торцовочный угольник

Металлический угольник, одна сторона которого толстая служит в качестве направляющего упора или ограничителя, а вторая сторона прямого угла тонкая, — на нее нанесена размерная шкала. Торцовочный угольник можно использовать для выборки угла на заготовке, а также в качестве направляющей планки и ограничителя.

Торцовочный угольник из алюминиевого сплава

Какие еще можно выполнить самоделки из бензопилы

Мотор от бензопилы можно использовать для самостоятельного передвижения практически любого транспортного средства. Так, оснастить приводом можно детский или взрослый самокат, который сможет разгоняться до скорости 10-15 км/ч. Главные преимущества использования самоката – высокая маневренность и отсутствие необходимости большого пространства для хранения. Тем более что для изготовления не придется разбирать бензопилу на детали. Нужно будет снять только шину и пильную цепь, которая заменяется велосипедной и служит деталью, передающей крутящий момент на заднее колесо.

Помимо изготовления транспортных средств, используя некоторые детали пилы, можно создать и небольшую мобильную электростанцию, которая достигает мощности 5 кВт. Чтобы создать генератор, от бензопилы потребуются мотор, стальная рама, электрораспределительная коробка с подключенными розетками, а также редуктор, с помощью которого крутящий момент будет поступать на вал генератора.

Довольно часто цепи от бензопил в своей работе используют ковали

У ковалей пользуются популярностью некоторые самоделки из цепи от бензопилы, например, некоторые создают цельнокованые ножи. Для этого цепь делится на куски, из которых потом и сваривают основания клинков путем накаливания их до 850 °C. Прессование расплавленной цепи происходит до тех пор, пока не пропадут пустоты между звеньями.

Для создания самоделок из бензопилы требуется знать основы простой механики, потому как нужно правильно соединить между собой все элементы. Не следует приобретать для изобретения дорогостоящий инструмент, для этого подойдут и бюджетные модели бензопил. При покупке необходимо учесть, что пила обязана легко разбираться, а детали для нее должны быть доступны в продаже. Для изготовления приспособлений лучше брать уже готовые чертежи, особенно если ранее не было опыта создания самодельных приборов.

https://youtube.com/watch?v=e6dPMfrGZ2Q
