Как сделать вытяжку на кухне в квартире своими руками

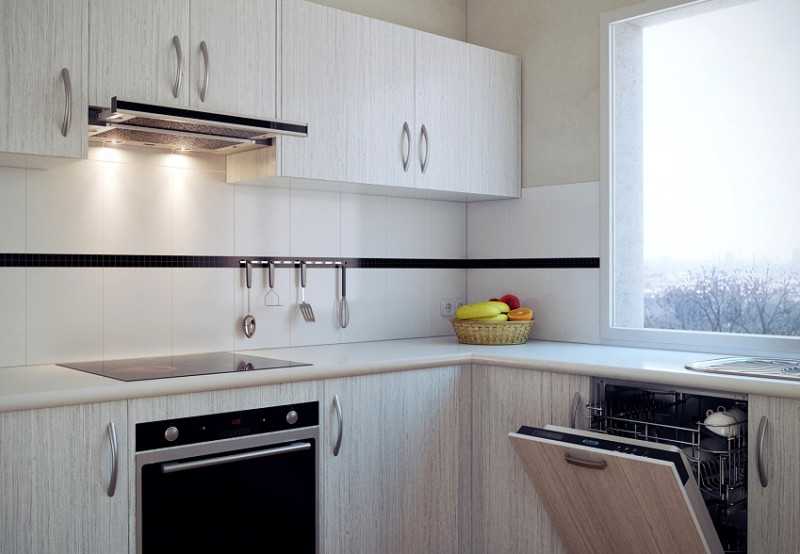

Как правильно установить встраиваемую вытяжку

Установка оборудования проводится с учетом высоты размещения навесных шкафов над столешницей и варочной поверхностью.

Вытяжка, полностью встраиваемая в навесной шкаф, устанавливается на одной высоте с остальными шкафчиками, за исключением случая, когда дизайнер задумал разместить кухню горкой или каскадом.

Оптимальной высотой размещения навесных модулей кухонного гарнитура над рабочей поверхностью столешницы считается 50 см. Этого вполне достаточно, чтобы шкафы не мешали работе на столе.

Этого также достаточно чтобы, можно было разместить на столешнице другую бытовую технику, например, микроволновку или чайник.

А вот что касается высоты установки вытяжки над поверхностью плиты, то она должна быть больше. Над плитой с электрическими конфорками шкаф с вытяжкой должен быть размещен на высоте не меньше чем 65 см.

Но это в идеальном случае, а вот в каждом конкретном, чтобы встроить оборудование в шкаф, нужно учитывать второй фактор – рост человека. Оптимальной считается высота установки кухонной вытяжки выше уровня глаз.

Такое расположение оборудования дает возможность держать в поле зрения все, что находится на варочной поверхности. Тем, кто имеет высокий рост, рекомендуется выбирать технику телескопического типа и устанавливать ее на комфортной для себя высоте.

Сборка оборудования осуществляется в определенной последовательности. Сначала делается разметка места установки шкафчика. На стене над варочной поверхностью отмечается высота, на которой будет установлен шкаф, размечаются точки для крюков и петель.

На нижней панели шкафа вычерчивается контур места, куда предстоит встроить устройство. В полках и крышке шкафа вычерчиваются контуры для воздуховода.

Обычно работа по установке сводится к прорезке в днище, полочках и крышке шкафа электролобзиком отверстия под корпус и отводной рукав, обработке кромки выреза.

Отверстия вырезаются таким образом, чтобы между корпусом вытяжки и кромкой было расстояние 2-2,5 мм с каждой стороны. Для отверстий под воздуховод припуск может быть больше — до 1 см.

После того как будут обработаны все вырезы, в шкаф монтируется корпус оборудования. При установке обязательно устанавливается прокладка из резинового уплотнителя между корпусом и крышкой шкафчика.

Затем шкаф устанавливается на место и фиксируется. Только после этого через вырезы выводится труба и подключается к выходному патрубку или пластиковому переходнику.

После закрепления гофрированной трубы или пластикового рукава хомутом на корпусе для уменьшения вибрации промежуток между трубой и вырезом заполняется резиновым уплотнителем или поролоном.

Как устроена и работает вытяжка

Внутри корпуса вытяжки находится турбина с двигателем и вращающимися элементами, которые создают перепады давления, за счет чего отсасывают загрязненный воздух из помещения.

В проточном режиме работы всасываемый воздух проходит через жироулавливающие фильтры. После воздушная струя отводится в воздуховод и через обратный клапан выводится наружу. Обратный клапан пропускает воздух только наружу — препятствует его возврату в помещение.

Воздуховоды бывают гофрированными из алюминия или из поливинхлорида с гладкой поверхностью. Не входят в комплект вытяжки. При покупке учитывают поперечное сечение трубы с паспортными данными модели и возможностями мотора.

В циркуляционном режиме работы воздух не выводится наружу. После прохождения через жироуловители он перенаправляется в угольный фильтр. Здесь воздух очищается от вредных химических соединений и запахов и в том же объеме выводится обратно в кухню. В комплект большинства моделей угольный фильтр не входит — нужно приобретать отдельно, а в последующем менять не менее 4-х раз в год.

Большинство моделей работают в двух режимах — проточном и циркуляционном.

Зачем это нужно? Очистка воздуха проточной моодели более эффективна. Однако при сильных морозах такой режим работы приводит к быстрому охлаждению помещения. В этом случае можно подключить циркуляционный режим.

Схема вентиляции на кухне

Модели оборудуются двумя типами управления — механическим и электрическим. Механический тип управляется нажатием кнопок или движением ползунка. Электрический тип управляется сенсорными кнопками или пультом ДУ.

Все виды, которые встраиваются оборудуются подсветкой. В основном светильники располагаются рядами — вдоль одного, двух или всех краев корпуса.

Все составные прибора размещаются внутри корпуса. Он изготавливается из пластика или металла, в качестве функциональных и декоративных элементов применяются полимеры, стекло или дерево.
Самый важный показатель вытяжки — производительность.
Оборудование в течение 1 часа должно поменять воздух в помещении 12 раз. Чтобы узнать минимальную производительность (P) вытяжки, площадь кухни (S) умножают на высоту потолков (H) и умножают на 12. P= SхHх12.

Как произвести монтаж своими силами

На первом этапе следует решить, демонтировать ли старый шкаф с целью его замены на специально для вытяжной техники созданный короб или же обойтись наименьшими потерями и попросту несколько видоизменить имеющуюся в наличии настенную мебель. Здесь помогут измерения корпуса купленного устройства. Если его размеры превышают по ширине навесной шкаф, значит, придется оборудовать короб. В случае, когда устанавливается вытяжка встраиваемая в шкаф 50 см, то чаще всего такие габариты подходят для большинства кухонных «стенок».

Например, встраиваемая вытяжка для кухни 50 см предусматривает, что в мебели будет вырезано соответствующее этому значению по ширине отверстие. Верх шкафчика также должен быть видоизменен, при этом нужно сделать вырез под воздуховод, который будет соединять выходное отверстие вытяжного устройства и вентиляционного окна в стене. Но нередко используется не круглый гофрированный воздуховод, а пластиковый прямоугольной формы вентиляционный канал. В этом случае установка встраиваемой вытяжки в шкаф подразумевает прямоугольный вырез в верхней части корпуса мебели.

Первым шагом на этапе крепления всех элементов между собой является монтаж непосредственно вытяжного устройства внутри шкафчика. Обычно установка встраиваемой вытяжки происходит посредством крепления задней части корпуса к стене. Для этого необходимо предусмотреть дополнительный вырез на соответствующей стороне шкафа.

Главным нюансом, который должен быть учтен, является возможность двигать панель, то есть после закрепления корпуса подвижная часть вытяжного устройства должна свободно выезжать.

Монтаж встраиваемой вытяжки в шкаф со стороны крепления воздуховода не должен производиться «намертво». Имеется ввиду, что данное соединение достаточно закрепить хомутом

Делается это с достаточным усилием, чтобы обеспечить максимальную герметичность, но важно сохранить возможность демонтажа конструкции, так как периодически придется эти элементы отсоединять друг от друга с целью очистки системы от наслоений частиц загрязнений

Особенности выбора воздуховода

Решая, как встроить вытяжку в шкаф своими руками, необходимо сделать выбор типа и материала вентиляционного канала. Наиболее подходящими для кухни являются следующие разновидности:

гофрированный воздуховод;
пластиковый воздуховод прямоугольного или круглого сечения.

Установка встраиваемой вытяжки на кухне чаще всего является следствием необходимости экономии пространства. Следовательно, круглый вентиляционный канал приобретать нецелесообразно, так как короб прямоугольного сечения займет намного меньше места. Далее, преимуществом пластикового канала является лучшая пропускная способность, что обеспечивается гладкими стенками. Однако установка встроенной вытяжки своими руками с применением гофры, несмотря на усиленный шумовой эффект во время работы из-за гофрированной структуры стенок, не требует наличия колен, что в свою очередь исключит вероятность появления завихрений воздушных потоков в вытяжной системе.

При установке гофрированного канала следует помнить, что располагать его необходимо в растянутом виде, так как загрязнения будут задерживаться в щелях и впадинах на всей протяженности такого воздуховода. Явным плюсом данной разновидности материала является отсутствие необходимости приобретать дополнительно еще и переходники, так как гофра хорошо поддается деформации и из круглого сечения при небольшом приложении усилия пальцев можно получить прямоугольную форму. Таким образом, у каждого из видов вентиляционных каналов есть преимущества и недостатки, соответственно, определенных рекомендаций, какой из них выбрать, предоставить нельзя, так как решение должен принять владелец жилья, исходя из учета всех параметров помещения и техники.

Важные правила установки вытяжки

Если вы устанавливаете прибор самостоятельно, необходимо соблюдать правила установки вытяжки над стационарной или отдельно стоящей газовой плитой:

Вентиляционное устройство должно быть расположено на расстоянии 60 см от варочной панели;
Ширина вытяжки связана с шириной варочной панели, поэтому ее необходимо устанавливать после покупки и установки варочной панели;
Для электрических моделей электрические розетки должны быть расположены вдали от плиты во избежание риска возгорания;
Для прямого соединения вытяжки с воздуховодом труба должна иметь минимальное количество изгибов;
Лучше всего подходит впускное отверстие шириной, равной ширине варочной поверхности;
Оптимальное расстояние между вытяжкой и нагревательными приборами составляет 75-80 см;
Если в квартире или доме нет вентиляционной шахты, подойдет вытяжка с рециркуляцией воздуха;
Изделие должно соответствовать дизайну интерьера кухни по цвету и стилю. Требования к установке навеса

Примечание: В брошюре производителя содержится информация о стандартных размерах, при этом учитывается мощность прибора, стиль кухни и рост пользователя.

Разновидности вытяжек по принципу установки

Как быстро установить эффективную вытяжку над газовой плитой? Эксперты советуют обратить внимание на способ установки вытяжки:

Купольные модели. Закрепленные на стене, они подходят как для современных, так и для классических квартир. Эти устройства обрабатывают большие объемы воздуха и выполнены в виде купола над плитой. В вентиляцию встроена квадратная труба. Купольные модели предназначены для встраивания в систему воздуховодов;
Островные единицы. Подходит для больших кухонь с центральным расположением плиты. Вытяжка опускается над варочной поверхностью и соединяется с вентиляционной системой через квадратную трубу;
Светильники под углом. Устанавливается под углом 45 градусов, предназначена для кухонь с необычной планировкой и прокладкой. Поверхность кожуха квадратная с фаской по углам. Угловые модели используются редко, поэтому имеют ограниченный набор функций;
Плоские капюшоны. Это компактные устройства, которые стоят параллельно варочной поверхности. Крепится к стене под шкафом. Конструкции, используемые как часть системы циркуляционной вентиляции;

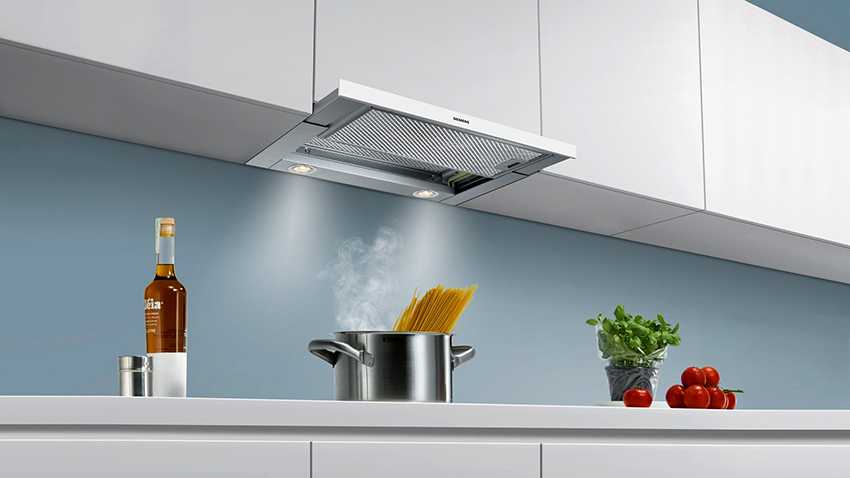

Встраиваемые устройства. Устанавливается в настенные шкафы, которые немного укорочены. В мебели также делаются вырезы для размещения воздуховодов. Встраиваемые вытяжки сложно установить самостоятельно, лучше заказать готовые шкафы;

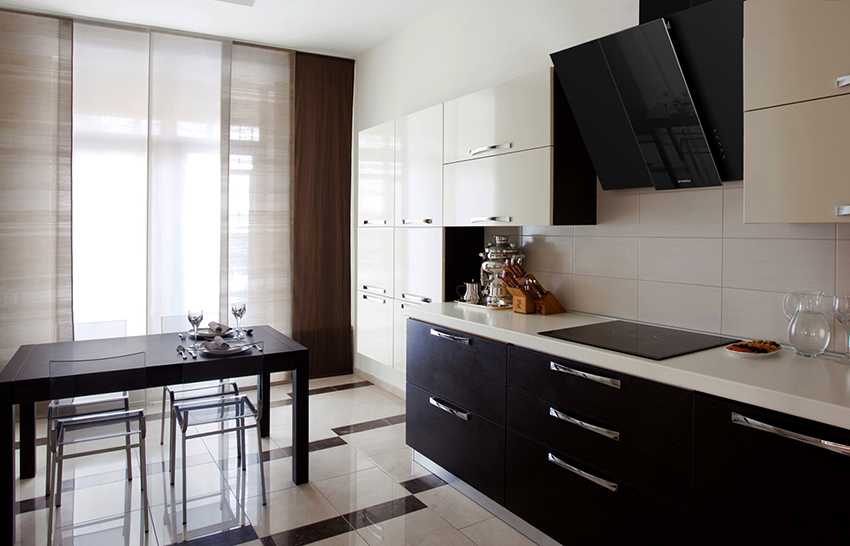

Наклонные изделия. Современные угловые вытяжки имеют наклонное расположение. Их рабочая зона аналогична горизонтальным агрегатам. Вытяжки работают по принципу периметральной очистки, поэтому они изготовлены без движущихся частей;
Расширяемые модели. Полезная площадь увеличивается за счет выдвижных модулей в нижней части. Устройство встраивается в настенный блок с воздуховодом заподлицо или по кругу. Недостатками вытяжек являются их небольшая длина и уменьшенный объем всасываемого воздуха. В маленьких кухнях лучше всего устанавливать выдвижную вытяжку;
Настольные принадлежности. Ручки встроены в стол рядом с варочной поверхностью. Во время работы панель выдвигается вертикально вверх и откачивает загрязненный воздух.

Какая мощность должна быть у вытяжки?

Мощность вытяжки напрямую связана с количеством воздуха, который устройство сможет забрать из помещения за определенное время. Рассчитать необходимую мощность не сложно. Санитарные нормы гласят, что кухонная вытяжка должна втягивать от 12 кубометров за один час. Сначала необходимо вычислить объем помещения. Для этого его площадь нужно умножить на высоту потолка. Получившийся результат следует умножить на 12 и добавить ещё 20% запаса. Если на кухне установлено газовое оборудование, то запас стоит увеличить до 30%.

Во многих современных моделях вытяжек возможно регулировать объем забираемого из комнаты воздуха, меняя скорость мотора. Таким образом меняется и уровень шума.

Как выбрать вытяжку для кухни над плитой: важные критерии

Определяясь, какую выбрать вытяжку на кухню, следует предварительно изучить эксплуатационные характеристики приборов. Важным параметром является мощность устройства, которая находится в пределах 150-350 Вт. Она подбирается в зависимости от габаритов помещения. Не следует приобретать для большой комнаты устройство, имеющее маленькую мощность, которое просто не справится с поставленной задачей.

Не рекомендуется также отдавать предпочтение модели с высокой мощностью, превышающей оптимальное значение для конкретного помещения. Такое решение является экономически неоправданным, поскольку увеличатся расходы на электроэнергию. К тому же более мощная вытяжка для кухни характеризуется повышенным уровнем шума.

При выборе вытяжки в первую очередь нужно обращать внимание на мощность устройства

Производительность устройства подбирается исходя из интенсивности нагрузки на вытяжку. Для маленькой семьи, в которой готовятся простые блюда, достаточно модели с показателем 200-300 м³/час. Для больших семей, употребляющих разнообразную пищу, подойдут вытяжки, имеющие производительность 300-400 м³/час. Для тех, кто часто и много готовит, необходимо отдавать предпочтение моделям мощностью от 500-600 м³/час.

Немаловажное значение имеет уровень шума, что определяет комфортность использования устройства. Оптимальным показателем для небольшого пространства является 45 дБ

Для просторного помещения данный параметр может достигать 55 дБ.

Размер кухонной вытяжки с угольным фильтром без отвода в вентиляцию должен соответствовать габаритам варочной поверхности. Идеальным вариантом считается модель, купол которой будет выступать за пределы плиты на 10 см. Удобной в эксплуатации является модель с подсветкой.

Как выбрать вытяжку без отвода: другие важные параметры

Желательно выбирать качественное устройство от проверенного производителя, который с лучшей стороны зарекомендовал себя на рынке бытовой техники. Немаловажным нюансом является тип фильтров, которые используются в системе. От этого критерия зависит степень распространения кассет, поскольку их необходимо периодически менять.

Комфортный уровень шума работы вытяжки составляет 45-55 дБ

Материал, применяемый для изготовления корпуса вытяжки с угольным фильтром, влияет на особенности ухода за устройством. Наиболее капризно оборудование из закаленного стекла.

Некоторые варианты вытяжек оснащены функцией изменения скоростного режима. Такая опция позволяет регулировать интенсивность фильтрации в зависимости от вида и количества пищи, которая готовится на кухне. Это помогает снизить затраты на электроэнергию.

Статья по теме:

Вытяжки на кухню без отвода в вентиляцию могут иметь механическую или электронную панель управления. Первый вариант представлен в виде кнопок или ползунков. Кнопочная регулировка пользуется популярностью, поскольку является более удобной. Ползунковая настройка отличается невысокой надежностью и может через некоторое время начать заедать из-за накопления жировых отложений.

Габариты любой вытяжки должны соответствовать размеру плиты

Модели вытяжек с электронной панелью характеризуются не только удобством использования, но и повышенной стоимостью. Команда может подаваться как посредством сенсорного дисплея, так и при помощи дистанционного пульта.

Как установить вытяжку?

Процесс установки купольных и наклонных вытяжек похож. Выполнить монтаж можно и своими руками. Давайте подробно разберем процесс крепления кухонной вытяжки.

Рециркуляционная система

Такую вытяжку не нужно соединять с общей шахтой. Ее достаточно закрепить на стене над плитой. Если варочная панель установлена на большом расстоянии от вентиляционного отверстия, подойдут вытяжки с рециркуляцией.

Устанавливаем обратный клапан

Монтаж устройства начинают с установки обратного клапана. Эта деталь мешает воздуху из общего стояка проникнуть внутрь помещения. Сделать такой клапан можно и своими руками. Для этого достаточно купить небольшой кусок жестяного материала и собрать из него короб. Его размер высчитывается с учетом размера воздуховода. Диаметр короба должен составлять ¾ диаметра воздуховода.

После этого из алюминиевого листа в 5 мм вырезают пластину, которая будет выполнять роль заслонки. Ее необходимо установить на пружине к коробу, чтобы воздух выталкивал ее при выходе из кухни. Если при обратном потоке воздуха заслонка не открывается, значит, конструкция собрана правильно. Пружина делается из обычной проволоки. Достаточно длины 12 см, ширины 5 мм и толщины 0,3 мм.

Монтаж

Когда клапан установлен, можно переходить к креплению самой вытяжки. Необходимый крепеж будет прилагаться в комплекте с оборудованием. Перед монтажом необходимо правильно разметить расстояние. В инструкции по эксплуатации вытяжки будут приведены нормы расположения вытяжки. После того, как основные точки будут отмечены, нужно проверить горизонтальность уровнем и просверлить в стене отверстия. Для надежного крепления достаточно вставить дюбель и закрутить саморезы.

Как установить воздуховод?

Установить гофру легче, чем ПВХ-трубы. Ее нужно растянуть до подходящей длины, а лишнее обрезать. В шахту необходимо установить клапан. Его корпус крепят к стене. Воздуховод соединяют с патрубком одной стороной, а вторую вставляют в шахту. Чтобы места соединений были крепче, используют строительные хомуты. Для того, чтобы спрятать конструкцию, используют гипсокартон или пластиковые панели.

Гофра используется на кухнях, где плита находится далеко от выхода вентиляции. В таком случае воздуховод можно протянуть дальше. Стоит учесть, что при каждом повороте и сгибании гофры теряется около 10% от ее пропускной способности.

Подключение к электросети

Перед началом монтажа устройства нужно уточнить, какое расстояние от ближайшей розетки до нее, и какой длины нужен шнур. Если расстояния не хватает, то новую розетку или перенести уже существующую. Не стоит использовать удлинители. Помните, что размещать розетку рядом с раковиной или нагревательными элементами опасно. Самый безопасный вариант- прокладка скрытой проводки сверху навесных шкафов.

Перенести розетку в нужное место можно своими руками. Но если опыта работы с электричеством нет, то лучше доверить это дело профессионалу.

Выбор воздуховода: особенности, классификация

Вытяжки могут располагаться в двух положениях:

Горизонтальное расположение. Основное преимущество данного вида — упрощенная схема замены кассет. Такая вытяжка не уступает по производительности и энергопотребления современным приборам.
Вертикальное расположение – установка на кухне производится открытым способом. Популярный способ по причине простой замены фильтрующих элементов.

Можно выбрать другой вариант установки, не требующий специальных нормативов и государственных стандартов. Но при его исполнении стоит выполнять все правила и рекомендации крепления кухонной техники.

Обязательно должна быть выполнена гибкая связь. Она производится с использованием высокопрочных полимерных материалов:

полипропиленглоуколь;
полипропилен;
полипропиленуглерод;
полипропенелирующие химические элементы второй группы.

Виды воздуховодов

Вентиляция должна соответствовать объему (не менее ½) от вытяжного шкафа. Для врезки воздушного канала необходимо получить согласование от заинтересованных служб.

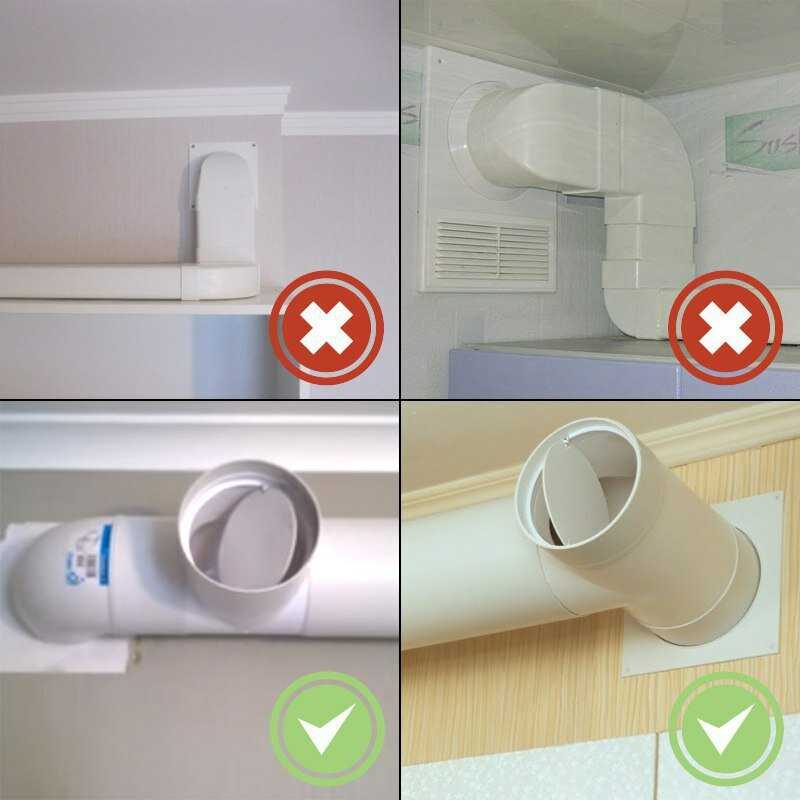

Выбирая воздушный канал для воздухоотведения, стоит учитывать углы с размером больше или меньше 90 градусов. При несоблюдении данного условия подача воздуха не будет осуществляться. Терморегуляция должна быть выполнена с такими условиями, чтобы обратный клапан мог перекрывать подачу воздуха в фильтр.

Для воздуховода отверстие стоит сделать заранее

Чем заменить вытяжку над плитой

Самый простой способ заменить вытяжку — открыть окно, предварительно установив москитные сетки. Это обеспечит приток свежего воздуха, позволит частично нейтрализовать неприятные запахи. Способ имеет следующие недостатки:

Изменяет температуру в помещении. Например, зимой может сильно охладить кухню. В жарких регионах в летний период года делает помещение более жарким, даже если в нем работает сплит-система.
Привносит в помещение запахи с улицы. Например, если окна находятся на нижних этажах и выходят на оживленные проспекты, в кухне может появиться запах выхлопных газов.

Существует несколько способов заменить классическую вытяжку над плитой:

Установить вытяжной вентилятор (крыльчатку) на вентканал. Это действие чаще выполняют в ванных комнатах, чтобы отводить большое количество пара. Вентилятор позволит всасывать воздух более эффективно и удалять его в вентканал.
Смонтировать оконный вентилятор. Позволяет выводить загрязнения на улицу. Плиту или варочную панель нужно установить как можно ближе к окну. Для квартир, оснащенных газовой плитой, в окне рекомендуется установить приточный вентилятор.
Портативный (переносной) очиститель воздуха. Оснащенный фильтром НЕРА. Работает от аккумулятора или сети (в зависимости от модели), устраняет загрязнения / неприятные запахи, после чего возвращает очищенный воздух в помещение.

Вытяжка, встроенная в варочную панель. Имеет нисходящую тягу. В отличие от классической вытяжки, располагается между конфорками варочной панели.
Рециркуляционная вытяжка. Не требует прокладки воздуховода и обеспечения отвода воздуха. Вытяжка оснащается фильтрами, задерживающими загрязнения и неприятные запахи. После этого воздух возвращается на кухню. Рециркуляция не подходит для квартир и домов, оборудованных газовыми плитами. Они не отводят угарный газ и могут быть опасны.

Причины, почему вытяжка на кухне шумит?

Если агрегат работает некорректно, возникают посторонние звуки. В любом случае нужно разобраться, почему шумит вытяжка на кухне, и устранить проблему.

Шумность прибора зависит от следующих факторов:

От производительности. Чем она выше, тем быстрее вращается вентилятор, следовательно, уровень шума повышается. Также звуки возникают при быстром движении воздушных потоков по воздуховодам.
От диаметра воздухопроводящих каналов. Воздуховоды малого сечения шумят сильнее, потому что скорость движения воздуха выше.
От количества поворотов и изгибов трубопроводов. Любые повороты воздушных шахт способствуют появлению дополнительных звуков.
Изменение сечения каналов и использование переходников тоже сказывается на уровне шума. Чем больше переходников применили, тем сильнее шумит воздух.
Протяженность воздуховода. Чем он длиннее, тем большая мощность прибора понадобится для транспортировки воздушных масс, а значит, повышается шумность.
Гофрированные воздуховоды имеют рифленые стенки, поэтому при движении воздуха возникает больше шума. Зато у них меньше поворотов и изгибов. Пластиковые трубопроводы шумят за счет большого количества поворотов под прямым углом. Зато у него гладкие стенки, что способствует снижению шумности.
Высота расположения вытяжки над плитой. Чем выше висит прибор, тем мощнее он должен быть для эффективного удаления отработанного воздуха.
В некачественно собранных агрегатах дополнительный шум возникает из-за люфта деталей.
Прочность крепления к стене также имеет значение. Если корпус закреплен не жестко, то он может вибрировать и издавать различные звуки.

Способы уменьшения шума кухонной вытяжки

Чтобы новая вытяжка не шумела во время работы, все возможное для защиты от шума лучше сделать на стадии установки:

Не стоит покупать модель с лишней мощностью

Для этого важно правильно рассчитать производительность до покупки.
Встроенные варианты шумят меньше, потому что их корпус находится внутри кухонного шкафчика.
Важно жестко закрепить корпус в процессе монтажа и подобрать оптимальное сечение воздуховода. Для агрегатов с мощностью 150-200 кубов в час подходит труба сечением 100 мм

Более мощные модели нуждаются в воздуховоде сечением 200 мм.
Для защиты от шума вытяжное устройство устанавливают на правильной высоте от плиты, чтобы не приходилось включать на полную мощность.
Дополнительная звукоизоляция воздуховода и шкафчика со встроенной вытяжкой поможет решить проблему шумности.

Если ранее установленный прибор начал сильно шуметь, используют следующие способы. Сначала проверяют прочность крепления корпуса и каналов. Если крепежи разболтались, их подтягивают. Установка дополнительной звукоизоляции также поможет устранить появившийся шум. Иногда помогает очищение фильтров и лопастей вентилятора от жира. Прочистка воздуховода – дело хлопотное, но в некоторых случаях эффективное в плане борьбы с посторонними звуками. Если есть повороты вентиляционной трубы под прямым углом, то их скругление иногда позволяет решить проблему шума.

Нюансы подключения

Особое внимание уделяется проводке, если установлена электродуховка. Сечение провода должно соответствовать мощности техники

Требуется решить, как подключить устройство: к проводу или к розетке.

Если выбран второй способ подключения, то понадобится розетка с заземлением

Важно зачистить трехжильный провод. Синий и красный кабели нужно подключить к фазовому и нулевому контактам, а левая белая линия должна быть встроена в разъем GND

Нужно выбрать штекер, который хорошо подключается к розетке, обладает способностью выдерживать нагрузки печи. Электрическая духовка отличается высоким энергопотреблением. В связи с этим требуется сделать обязательное заземление.

Газовая духовка соединяется с трубой подачи газа с помощью гибкого шланга. В этом случае прибор должен располагаться на расстоянии не менее 1,2 м от сети подачи газа. Но нельзя обойтись и без электроэнергии, потому что электроподжиг и освещение не будут без него работать.

Установка встраиваемой вытяжки

Переходим к теоретическо-практической части нашей статьи. Тут мы будем в пошаговых фотографиях смотреть, как мастер выполняет установку вытяжного оборудования в шкаф. Каждый снимок мы снабдим подробными комментариями для лучшего понимания вопроса. В работе нам пригодится нехитрый набор инструмента.

Таблица 1. Необходимый инструмент

Инструмент, фото	Описание
Шуруповерт	Если завернуть несколько саморезов для фиксации прибора можно и от руки, отверткой, то для прорезания аккуратных отверстий под трассу в полках и крышке не обойтись без шуруповерта или аналогичного электрического инструмента. Для этих целей дополнительно потребуется корончатое сверло по дереву нужного диаметра.
Электролобзик	Всю работу по резке можно выполнить электрическим лобзиком. Конечно, края срезов не будут столь аккуратными, но их и не будет видно в процессе эксплуатации. При этом вы можете резать ДСП как вам нужно, делать отверстия любой формы. Например, под прямоугольные вентканалы.
Инструменты для разметки	Чтобы все встало на место и смотрелось красиво, нужно точно размечать детали перед резкой. Используем для этого классический набор – карандаш, рулетку, угольник. Положение шкафа проверяется при помощи строительного уровня.

Также могут пригодиться инструменты для прокладки электрического провода и установки розетки. В эти подробности вдаваться не будем.

Из коробки вытяжка уже готова к работе – из нее только нужно достать пакет с документами, который находится под фильтрами, поэтому основная работа приходится именно на мебельный шкаф.

Таблица 3. Пошаговая инструкция по установке вытяжки

Шаги, фото
Описание
Шаг 1 – распаковка
Достаем вытяжку из упаковки и поочередно снимаем жироулавливатели, чтобы они не мешали работе.
Шаг 2 – начало сборки шкафа
Шкаф в нашем случае будет самым обыкновенным, из ДСП. Заказать его можно на производстве. Детали стягиваются друг с другом при помощи евровинтов, заворачиваемых шестигранником. Шкафчик этот будет состоять из следующих частей: Две боковины, верхняя крышка, полка и задняя стенка из ДВП. Дна у него нет, так как там будет установлена вытяжка.
Первым делом соединяем две боковины с крышкой – ничего сложного, просто закручиваем 4 винта.
Шаг 3 — замер положения полочки
Устанавливаем вытяжку, чтобы точно узнать ее границу

Сверху кладем полочку, чтобы точно разметить места креплений под нее – рисуем линии по верхнему краю полки.Внимание! Если из вытяжки выходит патрубок, который мешает совместить ее с полочкой, предварительно вырежьте под него в ней отверстие.

Шаг 4 – подгонка переходника
Редуктор для перехода на вентиляционную трубу нужно отрезать по кругу, соответствующему диаметру патрубка вытяжки. Используем для этого болгарку или ножовку по металлу.
Шаг 5 – разметка отверстия
Теперь нужно перенести размеры патрубка на полочку

Как это сделать? Нам нужно обмазать его края чем-то пачкающимся. В нашем примере мастер воспользовался белым силиконом, но можно взять и губную помаду – результат будет одинаковым. Потом точно прикладываем полку и немного прижимаем ее. Делаем это прямо в корпусе шкафа, чтобы избежать неточностей.
Шаг 6 – вырезание отверстия под редуктор
Далее берем лобзик или коронку, и делаем отверстие в полочке. При работе с корончатым сверлом сделайте сначала сквозное отверстие в центре, чтобы была возможность сверлить с двух сторон, что позволит избежать появления неопрятных сколов по краям.
Шаг 7 – отверстия под полочку
По разметке на каждой боковине сверлим отверстия под евровинты. Тут же закрепляем элемент.
Шаг 8 – отверстие под кабель
От вытяжки вверх пойдет провод, чтобы была возможность его проложить, прорезаем в задней стенке небольшую канавку, используя любой удобный инструмент.
Шаг 9 – задняя стенка
Прибиваем на гвоздики заднюю стенку шкафчика. Вяжемся к боковинам и полочке, пропуская пока крышку, так как нам ее еще понадобится снять, для вырезания аккуратного отверстия под трубу воздуховода. Если работаете лобзиком, а не коронкой, то все можно сделать и после сборки.
Шаг 10 – крепление вытяжки
Вытяжка держится на 4-х саморезах, отверстия под которые находятся внутри прибора. Так как мы сняли сетки, доступ сейчас к ним открыт.
Шаг 11 – установка воздуховода
В завершение вставляем обрезанную по высоте трубу воздуховода.

Теперь шкаф вместе с вытяжкой можно повесить на стену. Прокладывается вентиляционных ход до вентиляционной шахты, прибор включается в розетку и им можно начинать пользоваться.

Функции кухонной вытяжки

В помещениях, где готовится пища, необходимо регулярно очищать воздух. Оптимальным считается десятикратный обмен в течение часа.

В противном случае будут скапливаться запахи, вредные продукты горения, испарения от готовящихся блюд. Дышать такой смесью тяжело и вредно для организма.

Вытяжка на кухне выполняет следующие функции:

очистка и фильтрация воздуха;
защита кухонной мебели, стен и потолка от копоти, жира;
устранение из помещения загрязняющих воздух веществ, продуктов горения, запахов, гари, дыма;
предотвращение проникновения загрязняющих воздух веществ в другие комнаты;
улавливание загрязненного воздуха сразу над плитой.

Устройство должно быть не только функциональным, но и эстетичным. Оно должно вписываться в интерьер, поэтому корпус декорируют или делают незаметным, например, встраивают в кухонный шкаф.

Иногда лучше взять с потолка

Установка вытяжки потолочного типа отличается тем, что на этапе строительства должны быть устроены воздуховоды.

Затем монтируются конструкции подвесного потолка, фальшбалки и так далее, очень важно строго соблюдать горизонтальность всех конструкций. Необходимо предусмотреть в точках монтажа вытяжки закладные элементы для жесткого и надежного крепления прибора (металлокаркас, прикрепленный к основному потолку, либо деревянные бруски)

Ведь подвесной потолок, как правило, имеет невысокую несущую способность и просто не выдержит веса прибора

Необходимо предусмотреть в точках монтажа вытяжки закладные элементы для жесткого и надежного крепления прибора (металлокаркас, прикрепленный к основному потолку, либо деревянные бруски). Ведь подвесной потолок, как правило, имеет невысокую несущую способность и просто не выдержит веса прибора.

Монтируется агрегат после установки кухонной мебели, в том числе острова, над которым запланирована вытяжка.
