Как сделать бур для бурения скважины своими руками

Бур для ударно-канатного бурения своими руками

Пробурить скважину на участке можно не только вращением бура, но и ударно-канатным методом. Для этого вида работ нужна специальная установка, которую тоже можно сделать самостоятельно из подручных материалов.

Имея такое оборудование все работы можно выполнить вообще без помощников, поэтому рассмотрим и процесс изготовления ударного бура.

Для бурения скважины ударно-канатным способом нужно не так уж много: устойчивая рама-тренога, сам ударный бур, прочный трос и лебедка

Чтобы понять, что и как мы будем мастерить, рассмотрим в общих чертах суть ударно-канатных работ.

С большой высоты в намеченное с помощью лопаты или шнека место будущей точки водозабора сбрасывается труба-снаряд – желонка для скважины. Вверху к буру приваривается проушина для троса.

Сбоку в верхней части вырезается отверстие для извлечения пробуренной породы.

• Желонка — буровой инструмент, для изготовления которого нужна труба диаметром от 80 до 160 мм. Удобная для самостоятельного бурения длина 1,2 — 1,5 м.
• Внизу желонки устраивают клапан, который перемещается при проталкивании грунта в полость. Захватив пробуренную породу, клапан закрывает отверстие.
• В вершине желонки устраивают приспособление для подсоединения снаряда к тросу. Он необходим для извлечения бура из скважины.
• Для выгрузки удерживаемой клапаном породы в трубе вырезают окно. Извлеченную из скважины желонку переворачивают и освобождают от грунта.

Нижняя кромка затачивается или оснащается зубьями, оптимизирующими рыхление грунта. На 5 – 7 см выше условного дна внутри трубы устраивают шариковый или лепестковый клапан для захвата и удерживания разрыхленной породы.

Несвязные частицы грунта задерживается внутри желонки благодаря клапану, расположенному внизу корпуса. У шнека, колокола, стакана нет таких преимуществ.

Редко для бурения скважины используется только один снаряд. Чаще всего они применяются в комплексе: глинистые породы бурят шнеками или стаканами, рыхлые и водонасыщенные проходят желонкой

Наполненную желонку извлекают из ствола с помощью лебедки, переворачивают вниз отверстием и очищают ударами тяжелого молотка.

Затем процесс ударно-канатного бурения возобновляется и повторяется, пока на месте падения бура не образуется скважина той глубины, которую и планировалось получить.

Не обязательно покупать готовую установку – можно самостоятельно изготовить желонку для бурения и чистки.

Если сделать такой ударный бур достаточно тяжелым, то этим днищем он будет резать грунт, словно масло, и не позволит ему высыпаться из своей полости обратно

Создавать один бур в этом случае бессмысленно, поэтому расскажем, как соорудить всю буровую установку вместе со снарядом.

• Выбираем место, где по нашим расчетам и предположениям должна располагаться скважина. Намечаем его, сделав с помощью обычной лопаты небольшое углубление.
• Устанавливаем над ямкой треногу высотой 2-3 метра. Вершину треноги оснащаем хорошо закрепленным блоком для каната. Понадобится ещё и лебедка, которую прикрепляем к опорам. Хорошо, если имеется электрическая лебедка, но ручная тоже подойдет.
• Подготавливаем сам ударный бур. Для этой цели нам будет нужна толстостенная труба, диаметр которой соответствует размеру шахты будущей скважины.

Для изготовления бура берем полоску толстого металла и привариваем её к верхней оконечности трубы, расположив её перпендикулярно продольной оси снаряда.

По осевой линии нашей трубы в приваренной металлической полоске высверливаем отверстие, соответствующее толщине каната, на котором будет закреплен снаряд.

Нижний торец трубы тоже нуждается в обработке: можно сделать на нем зубчатую или кольцевую заточку. Если имеется муфельная печь, можно закалить в ней бур после процедуры заточки.

Бур для ударно-канатного бурения не так-то легко очистить от набившегося в него грунта. Чтобы ускорить эту рутинную операцию, можно сделать не окошко-отверстие, а вертикальную прорезь, проходящую почти через 2/3 в верху трубы.

Колокол – часть ударного бура. Он легко очищается от грунта и может быть заменен, например, на долото, если в процессе бурения скважины попадётся камень

Так вот, если её мощность все же позволяет, снаряд можно утяжелить, разместив в верхней части трубы съёмные металлические грузы.

Инструкция по установке скважины

Бурение скважин самостоятельно требует усилий и труда. Инструкция по бурению скважин:

• Вы должны выбрать подходящее место. Желательно по ближе к дому. Также, место должно иметь хотя бы 4 метра в длину и ширину, дабы вам было удобно провести работу.
• Выбираем необходимый инструмент для бурения, к таким относятся: бур-долото, бур-ложка, шнек, ударно-канатная конструкция. Приступаем к работе, пробуриваем скважину, используя вышеописанные методы.
• Установка труб и насосов. Засыпаем дно скважины песком или мелкой щебёнкой. Оно должно быть очищено желонкой. Готовим первую трубу заранее, ибо опускать её придётся сразу после завершения бурения, иначе стенки шурфа рассыпятся. Высверливаем отверстия в нижней части трубы, примерно на высоту 15-ти сантиметров о края. Это помогает ей «впитать» больше воды. На торец прикрепляется сетка фильтрации.
• Одного колена сто процентов не хватит, его длина достигает 2 – 2,5 метров. Монтаж и обслуживание, станет трудным с трубами больших размеров. Поэтому, они свинчиваются и соединяются по резьбе. Нижняя должна упираться в самый низ шурфа. После монтажа труб во внутрь их опустите насос.
• Монтаж кессона и оборудования. Оголовок скважины должен быть обязательно укрытым, утеплённым. В кессоне вы ставите оборудование уже на своё усмотрение. На практике всё монтируем в камере, что более компактно, упрощённо в обслуживание и ремонте.

Фильтрация воды из скважины

Процесс бурения можно считать оконченным только после выполнения регламента завершающего этапа. Здесь надо будет позаботиться о защите обсадной трубы специальным оголовком. Пространство между обсадной трубой и грунтом заполняем жидкой глиной, это предотвратит попадание бактерий, защитим ее от атмосферных осадков и промерзания. И конечно же, оборудуем водоподающую трубу фильтрами. В системе водоподготовки воды из скважины используется фильтры грубой и тонкой очистки по выбору:

• Сетчатые фильтры. В таком фильтре посторонние частицы задерживаются сеточкой. Она пропускает воду и задерживает на поверхности сетки все лишнее. Периодически сеточку нужно очищать, это не трудно, если знать, как. Просто разбираем фильтр, убираем грязь с сетки, ставим ее на место и собираем фильтр.
• Дисковые фильтры. В них все постороннее улавливается пакет дисков из синтетической ткани. Эффективность дискового фильтра в сравнении с сеточным выше, промыть диски при чистке тоже проще, разбирается он точно так же, как и сеточный, понять, как несложно, достаточно взять фильтр в руки.
• Катриджные фильтры — это фильтры тонкой очистки в отличие от сеточного и дискового. Такой фильтр работает уже не только против механических взвесей в воде, но и борется с ее бактериальным загрязнением, меняет ее химическую природу, удаляя, например, хлор и другие вредные вещества. Очищают воду в таких фильтрах сменные катриджи, через которые проходит вода. Заполнение катриджей справляется с задачей глубокой очистки воды, разница между ними в свойствах избирательности к разным загрязнителям воды. Катриджи требуют периодической замены. И эту работу при желании можно выполнить самому. Вместе с катриджным фильтром идет специальный ключ, которым и выкручиваем колбу, в которой находится катридж. В стандартном фильтре их три. Удаляем из колбы катридж, моем колбу, вставляем другой и собираем обратно, не об уплотнительной прокладке в соединении колбы и корпуса фильтра. Так поочередно меняем все три катриджа. Смотрим, нет ли пропусков воды, при необходимости подтягиваем, все, фильтр снова, как новый.
• Напорные фильтры. Самые технически сложные из всех их видов, которые нашли применение в быту, хотя еще недавно работали только в сложных химических производствах. Этот фильтр уже стационарная установка со сложной автоматикой, где вода под напором и с подачей воздуха очищается специальными заполнителями до предельно чистой. Это устройство требует обслуживания только подготовленными специалистами, но периодичность регламентного обслуживания велика, раз в несколько лет.

Напоминаем, что перед тем, как обслуживать фильтр, обязательно отключите воду в системе и сбросьте в ней давление, открыв кран любого сантехнического прибора. Если говорить о фильтрах, и не только о напорных, то установку и обслуживание любых фильтров, даже сеточных, надежнее поручать специалистам, ведь никто не хочет, чтобы вода из скважины превратила дом в бассейн

Изготовление спирального винтового бура

Для шнекового бурения используются буры, снабжённые винтообразной спиралью. Заглубление таких устройств в землю производится не при помощи ударов, а вращением вокруг своей оси. Сделать самодельный бур для скважины своими руками подобной конструкции немного сложнее, чем долото-желонку. Однако, при желании создать такое приспособление вполне возможно.

Основу шнекового бура составляет стальная 32-50мм труба. К нижнему торцу трубы привариваются заточенные ножи, вырезанные из твёрдой стали. Для них отлично подойдёт кусок старой рессоры. Длина выступающих частей ножей должна равняться диаметру шнека, либо незначительно превышать его. С помощью ножей, при вращении бура, плотные слои почвы разрыхляются, а после удаляются наверх при помощи витков спирального шнека.

Шнек

Изготовление шнека – самый трудоёмкий и сложный процесс в изготовлении шнекового бура своими руками. Его лепестки вырезаются из стального листа толщиной 5-6мм. Первым шагом производим разметку заготовки. Циркулем рисуем на листе круг необходимого размера. Диаметр этого круга должен равняться диаметру скважины. Затем внутри него чертим ещё один круг, поменьше: диаметр внутреннего круга равен диаметру трубы, взятой за основу бурильного механизма.

Следующим шагом, при помощи автогена вырезаем оба круга. В результате должна получиться заготовка в виде бублика. Разрезаем один край этого «бублика», и разгибаем края разреза под углом 25-40о относительно друг друга. Это будет первый виток шнековой спирали бурильного устройства.

Надеваем полученную заготовку на трубу-основу и привариваем. Таким же способом изготавливаем ещё один виток шнека, надеваем на трубу выше первого витка, стыкуя их друг с другом. Количество витков зависит от высоты бурового приспособления, и может составлять от 2 до десятка и более.

Наиболее простой способ заглубления шнекового бура – мускульной силой человека. Для этого к верхушке трубы с приваренными спиралевидными лепестками прикрепляют рычаги из двух обрезков труб длиной от полуметра, до полутора метров. Чем больше длина и диаметр бура, тем длиннее следует быть и рычагам. Закрепляют их с помощью сварки, болтов или шпоночным способом.

Особенность

Особенность шнекового бурения состоит в необходимости регулярного подъёма бура для удаления разрыхлённого грунта. При большой глубине скважины, и значительной массе бура, произвести такую операцию руками бывает затруднительно. Для облегчения задачи опять-таки потребуется станина с подъёмным приспособлением – блоками и воротом. Если имеется такая возможность, можно для подъёма приспособить и электрическую лебёдку.

Бурение своими руками

Шнековый способ

Работа шнеком – самый простой ручной способ. Используется он только для получения неглубоких источников, вода из которых будет использоваться для технических целей.Для самостоятельного бурения нужен бур, который при ввинчивании в землю разрушает породу и захватывает грунт лопастями. Периодическое вытаскивание шнека необходимо для очистки его от шлама. Эту работу делают без помощников.

Кроме бура потребуется тренога, к которой крепится шнек, подъемный механизм (ручной с лебедкой или механизированный). Без этих приспособлений бурить невозможно. Поднять бур с почвой с достаточной глубины даже несколько человек будут не в состоянии.

Большую сложность представляет бурение строго вертикально. Только зафиксированный бур даст необходимую вертикальность, без соблюдения которой деформируются трубы. Чтобы обеспечить должную вертикальность, после прохождения 2 метров нужно установить временную металлическую трубу — кондуктор, которая будет задавать правильное направление движения.

Скважинный кондуктор — дополнительная труба большего диаметра, чем у обсадной трубы. Кондуктор в верхней части ствола скважины защищает от обрушения стенки при бурении и не пропускает поверхностные воды.

Применять шнековый метод можно в мягких почвах. Если шнек упрется в морену, то придется повторять процесс в другом месте. Большую сложность представляют и плывуны. Размягченную почву трудно вытащить на поверхность. Помогает только шнек, имеющий лопасти загнутые к верху.

Ударно-канатный способ

Для источника в глинистых и суглинистых почвах применяйте ударно-канатный способ. Этот метод более трудоемкий, но надежен и прост. Для работы применяют бурильный стакан – это цилиндр с отточенными гранями.

Суть метода в поднятии стакана (по — другому — патрона) на высоту, с которой он сбрасывается. При ударе цилиндр забивается почвой. Подняв стакан на поверхность, вынимается лишний грунт.Ударно-канатный метод хорош практически для всех грунтов. Но нужно приложить немало усилий, поэтому часто применяют гидравлические системы для поднятия патрона.

Ударно-канатная технология хороша еще и тем, что она показывает, когда появится водоносный песок. При достижении которого применяют желонку с клапаном, способную поднимать разжиженный грунт.

Желонка — полый металлический цилиндр для поднятия разжиженной породы и грязи из скважины на поверхность.

Ручное гидробурение

Бурение с водой эффективно для песчаной почвы. Проблема гидробурения — каменистый грунт. Камни ручная бурилка для скважины не пройдёт, нужна ударно-канатная буровая установка.

Видео инструкция по гидробурению:

Независимо от способа, при выборке грунта нужно обсаживать скважину трубами. Потребуется установить перфорированный фильтр и насос.

Сборка ложкового бура

Нужно подготовить трубу, толщина стенок которой не меньше 5 мм. На боковой стенке делают разрез. Его ширина зависит от типа грунта: чем он более рыхлый, тем меньше зазор. Нижний край трубы скругляют с помощью молота. Эта кромка изгибается так, чтобы образовался спиралевидный виток. С этой же стороны фиксируют сверло большого размера. С другой стороны крепят ручку.

Ложковый бур включает в себя длинный стержень из металла с цилиндром на конце. В цилиндре имеются 2 составные части, которые расположены вдоль или в виде спирали. По нижней части цилиндра расположена острая обрезающая кромка.

Преимущества гидробурения скважин

Технология гидробурения имеет следующие преимущества:

• простота, позволяющая даже непрофессионалам выполнять все работы своими руками;
• малые габариты применяемого оборудования;
• минимальное количество технологических процессов;
• отсутствие ограничений по глубине скважины, возможно бурение до водоносного пласта, расположенного в 200 м от поверхности;
• доступная стоимость;
• высокая производительность, позволяющая при благоприятных условиях проходить до 10 м в сутки;
• экологическая безопасность и безвредность для окружающего ландшафта.

Многие предпочитают гидробурение другим способам самостоятельного создания автономной скважины из-за отсутствия нарушений дизайна на благоустроенных участках — нет необходимости облагораживать территорию по завершении процедуры.

Схема процесса гидробурения скважины на воду.

Виды скважин

Скважина на воду — это длинный и узкий ствол в горной породе. Именно в него опускается бур или буровой снаряд на длинной жесткой штанге, собранной из труб, или на тросе. В стволе помещается обсадка, которая предохраняет его стенки от разрушения и держит давление окружающей породы. Такая обсадка или плотно сидит в стволе, или оформляется с затрубным пространством, заполненным засыпкой, глиной (так называемый, «глиняный замок») или залитым бетонным раствором.

Что касается нижнего конца ствола, то он может быть заглушенным, открытым или со ступенчатым сужением — забоем. В забое или просто снизу делается заборное устройство.

Верхняя часть обсадки — это оголовок скважины. В нем или вокруг него размещается комплекс устройств, носящий название «обустройства» скважины.

Скважины могут быть самых разных конструкций, но для самостоятельного выполнения больше всего подходят:

Скважина-игла. При ее оформлении штанга, обсадка и буровой снаряд составляют единое целое. Бурение выполняется ударным способом. Никакого дополнительного оборудования и инструментов для такой скважины не требуется. Предельная глубина «иглы» — 45 м, скорость проходки — 2-3 м/час. Скважины-иглы используют для обустройства абиссинских колодцев

Дебет у них небольшой, но летом стабильный, поэтому они идеально подходят для оформления на даче. Срок службы такого сооружения зависит от регулярности и интенсивности водозабора, но предсказать, сколько будет существовать тот или иной абиссинский колодец не получится — есть те, что эксплуатируются более 100 лет, а некоторые иссякают за полгода.Важно: Скважины-иглы не подлежат ремонту, поскольку пролегают в неплотных и неоднородных грунтах.

Несовершенная скважина. Такие в пласте просто «висят»

Для их исполнения не потребуется ни особых буровых навыков, ни геологических познаний. Но дебет таких скважин невелик, а качество добываемой воды оставляет желать лучшего. Можно, правда, получать и более качественную воду, если скважину внизу заглушить. Но большинство «самобойных» сооружений оформляется все-таки несовершенными в силу целого ряда обстоятельств.

Совершенная скважина. В ней обсадка опирается на кровлю водоупорного подстилающего пласта. Качество воды и дебет таких скважин максимальные, но для их проходки потребуются и знания местной геологии, и буровой опыт. В противном случае возможно затягивание пластичного подстилающего пласта в обсадку. Кроме того, без опыта и знаний можно проткнуть в процессе бурения подстилку, тогда вода уйдет ниже.Важно: Совершенная скважина, выполненная с ошибками, способна серьезно навредить экологии местности, в которой пробурена.

Скважина с забоем. Эта может быть, как несовершенной, так и совершенной. Наличие забоя облегчает ее обслуживание и делает ремонтопригодной (до определенной степени). Но по-настоящему качественно выполнить такое сооружение могут лишь опытные мастера-буровики.

Обсадные трубы при ударно-канатном и шнековом бурении

По мере углубления выбуриваемой скважины и начиная с первых трех метров в нее погружается составная обсадная труба, т.е. приобрести несколько сегментов трубы следует до начала буровых работ. Диаметр обсадной трубы должен быть на 10-15 мм больше диаметра бурового инструмента (к примеру, стакана).

В нижней части составных обсадочных труб (длина сегмента обсадки 2-4 м) устанавливается режущий башмак, срезающий излишки грунта на стенках при спуске обсадки. В верхней – патрубок, предохраняющий резьбу верхнего сегмента трубы от замятия, представляющий собой отрезок такой же трубы длиной 150-200 мм с резьбой на одном конце. Если сегменты обсадной трубы соединяются сваркой, то патрубок не требуется.

До завершения буровых работ обсадная труба должна провисать в скважинном стволе свободно, удерживаясь на поверхности при помощи стального или деревянного хомута с выступающими ручками-опорами.

Крепление шахтного ствола обсадной трубой обязательно по нескольким причинам:

• пластичные породы. Такие слои грунта (особенно глины) после проходки буром набухают под воздействием воды, либо вспучиваются под давлением верхних грунтовых пластов, сужая просвет скважины и препятствуя спуску бурового инструмента;
• неустойчивые породы. При проходке песчаных, гравийных, галечных и т.п. слоев грунта они засыпают скважинный ствол или, при содержании влаги, оплывают его;
• твердые породы. Их разбуривание сопровождается мощными ударами буровой штанги с долотом, сотрясающими и осыпающими стенки скважины при отсутствии обсадки. Учитывая, что твердая порода бурится медленно и долго (иногда менее полуметра за день), укрепление стенок бурового ствола особенно необходимо.

Материалом обсадных труб для самодельной скважины на воду может быть сталь или пластик. Если скважинный ствол выполняется глубже 10 м, то для его обсадки лучше подходят стальные трубы, как более прочные.

Труба обсадки наращивается по мере углубления скважины. При отклонении обсадного канала от вертикали, заметного по характерным звукам ударов стакана или желонки о стенки трубы, нужно выровнять канал. Для этого между обсадкой и грунтом вбиваются деревянные клинья.

Сегменты обсадной трубы важно соединять друг с другом надежно, с максимальной герметичностью. Иначе в скважину будут поступать механические загрязнители (к примеру, плывун) и верховодка

Основные виды буровых установок

Буровые установки отличаются по своей конструкции из-за выбора различных методов создания скважины. Например, ударный бур разрушает почву при помощи специального груза, привязанного к пирамидальной опорной раме. А вот вращающийся бур представляет собой значительно более сложную конструкцию, но углубление необходимого размера в почве с его помощью сделать намного проще. По типу конструкции можно разделить на несколько категорий:

Ударно-канатные установки. Конструкция представлена рамой с основанием пирамидальной формы, к которой надежно крепится трос со снарядом (желонка). Принцип действия подобной установки до банального прост: груз опускается и поднимается такое количество раз, которое потребуется для создания в почве отверстия необходимой глубины.

Буровая установка

Шнековые установки. Бурение осуществляется при помощи шнека, прорывающего землю по принципу вращения. При этом углубление, прорытое в процессе бурения, не промывается.

• Роторы. Роторные конструкции работают по принципу гидравлики.
• Ручные конструкции роторного типа. Эти установки считаются наиболее простыми в большей степени по той причине, что в своей конструкции не имеют двигателя. Соответственно, процесс создания в почве скважины осуществляется вручную, что требует немалых физических затрат. Именно поэтому подобные ручные конструкции очень редко применяются.

Полезные рекомендации специалистов

Если глубина залегания воды превышает длину бура, то удлинить его можно методом стыковки сверху ещё одной трубы. Состыковать их можно резьбовой муфтой, либо сварочным соединением. При использовании труб небольшого диаметра допускается применить болты или шплинты. Однако, такое соединение не слишком надёжное, и при большом вращательном усилии болт может срезаться, и штанги рассоединятся. Достать оставшийся в скважине бур бывает весьма проблематично.

Прежде, чем приниматься за конструирование устройства, рекомендуется составить чертёж бура для скважины. Это даст возможность иметь перед собой наглядный образец того, что должно выйти в итоге. Попытки создать буровой механизм методом «научного тыка» для некоторых домашних мастеров более увлекателен, но отнимает чересчур много времени и сил.

Более лёгкий ручной вариант устройства скважины – при помощи долота-желонки. Подъём и сброс ударного инструмента требует меньшего приложения сил, нежели вращение заглублённого бура. Кроме того, ударным методом можно вести бурение даже одному человеку. Правда, такой способ весьма долог, и работы могут затянуться на несколько дней.

Если шнековый бур не удаётся самостоятельно поднять из скважины, можно облегчить задачу, соорудив приспособление для рычага. Например, поставив рядом бочку, и перекинуть через неё брусок. Один край бруска привязать к буру, а к другому краю приложить физическое усилие.

Плюсы самостоятельного ручного бурения

Ручное бурение самостоятельно сделанными приспособлениями имеет следующие преимущества перед автоматическими способами проходки с использованием специальной буровой техники частными лицами и организациями:

Дешевизна. Изготовление своими руками бура из подручных материалов и проходка скважины без привлечения сторонних помощников, специалистов, организаций — самый выгодный вариант с финансовой точки зрения, если другие способы занятости в свободное время не приносят денежный доход.

Универсальность. Самостоятельное проведение буровых работ вручную универсально благодаря следующим особенностям:

• Ручное бурение во многих ситуациях является единственно возможным вариантом проведения работ, если въезд на участок специальной техники невозможен или скважина размещена в построенном помещении.
• Ручным способом прокладывают узкие скважинные каналы без использования обсадных колонн стандартного диаметра, что существенно удешевляет организацию и обустройство водоснабжения на индивидуальном участке.
• Вручную проводят бурение на глубину от 5 до 35 м, что соответствует характеристикам абиссинской и скважины на песке.
• Сделанный бур можно использовать для иных хозяйственных целей, если необходимо проделать отверстия в земле — при сооружении ограждений, посадке садовых растений, монтаже свайных фундаментов и других работ хозяйственно-бытового назначения. За ненадобностью конструкцию всегда можно разобрать и использовать в хозяйстве по своему усмотрению.

Комплектация ручного спирального бура заводского изготовления

Гибкость применения. В зависимости от глубины залегания водяного пласта, качества грунта и размерных параметров скважинного канала, используют различные бурильные технологии, конструкции буровых приспособлений или их сочетания. При индивидуальном изготовлении всегда есть возможность путем экспериментов самостоятельно сделать бур для скважины, наиболее удобный и эффективный для конкретных условий.

Проводить работы можно в любое удобное для хозяина время без привязки к сезону, времени суток, погоде, наемным специалистам или организациям. Если к обустраиваемому участку не подведена электроэнергия, ручным механическим способом можно бурить скважины без ее присутствия.

Конечно, за дешевизну ручного способа придется платить скоростью проведения работ и интенсивными физическими трудозатратами, последние в некоторой степени полезны с точки зрения улучшения здоровья.

Трубы и муфты для резьбового соединения

Когда лучше делать систему скважного водоснабжения

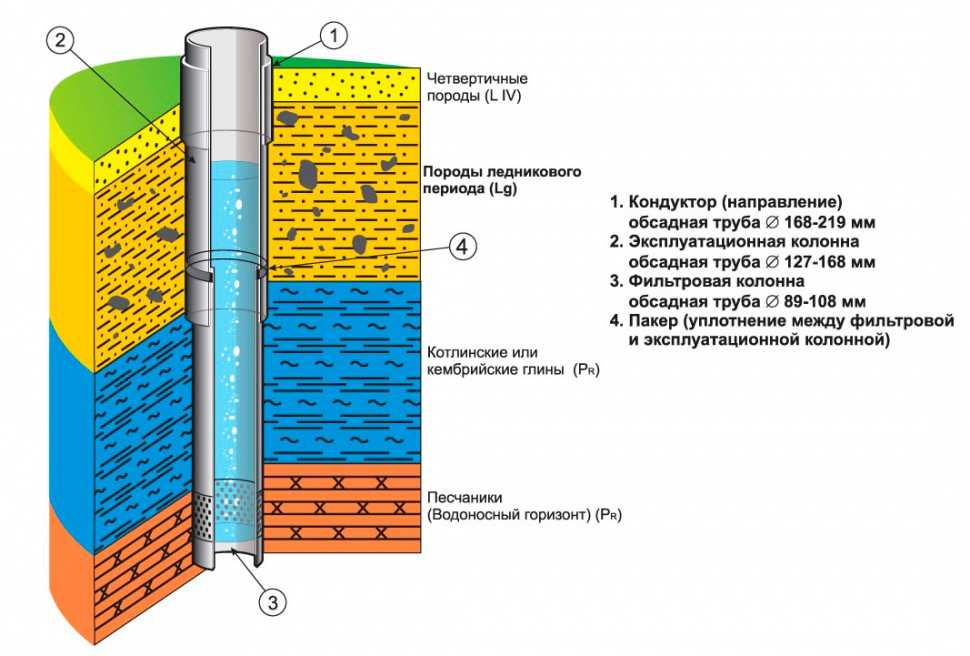

Конструкция скважины на воду из обсадной трубы.

Несмотря на устоявшийся стереотип о том, что все строительно-монтажные работы лучше всего производить летом, сегодня фактор оптимального времени для бурения благодаря наличию соответствующей современной высококачественной техники уже не играет определяющей роли.

Фактически бурить водяные скважины можно круглогодично, причем каждое из времен года в этом плане имеет свои достоинства и недостатки. И мастеру стоит тщательно взвесить их, чтобы выполнить свое задание как можно лучше.

Так, самым заметным плюсом зимы как времени устройства водонапорной скважины является то, что в эту пору возможные осадки не могут повлиять на грунтовые воды и их уровень. Конечно, суровый зимний климат зачастую усложняет изыскательские работы, но зато технике по промерзшей почве подъехать к месту бурения будет проще. Да и небольшое количество заказов на этот вид работ пойдет на пользу обстоятельному качественному процессу.

Весна, которая традиционно считается временем старта многих строительных работ, для бурения скважины подходит далеко не всегда. Это сезон вероятных паводков и потому высоких грунтовых вод, что сильно затрудняет определение глубины залегания водоносного слоя.

Летом тепло и сухо, поэтому легко искать водоносные пласты и комфортно выполнять все необходимые операции. Многие специалисты считают идеальным временем для бурения скважин месяц август, несмотря на большие очереди заказчиков.

Наконец, осень. Она почти так же хороша для буровых работ, как и лето, особенно в первой своей половине, если речь идет о выработках глубиной до 25-30 м. Когда же приходят осенние холода, наступает пора производить подготовительные операции на случай, если бурение запланировано на зиму.

Как сделать бур для шнекового бурения

Можно смастерить своими руками спиральный бур 2 типов для вращательного бурения скважин: со спиралевидным режущим элементом, с дисковым полусферическим ножом. Для работ понадобится:

1. Металлический прут или прочная труба – основание, полая труба большего диаметра – для емкости на стержне ложки.
2. Муфты для соединения штанг, металлическая рукоятка – кусок арматуры, прута, длиной до 40 – 50 см.
3. Металлический лист, если планируется спиральный нож.
4. Диски стальные с зубьями от электропилы.

Металлические круги разного диаметра подойдут для формирования режущей поверхности

Спиральный простой и двухступенчатый бур: чертежи

Как сделать классический бур со спиралевидным ленточным ножом для песчаной скважины? Своими руками такой инструмент сделать сложно без специальных станков для работы с металлом. Сложность заключается в предварительном закаливании и изгибе полосы металла. Необходимо подобрать сталь толщиной от 1,5 – 2 мм. Далее раскаленную полосу сгибают на станке, придавая ленте форму спирали.

Спиральный бур с длинной режущей лентой невозможно сделать без оборудования

Только после этого ленту приваривают к основанию. Во время соединения следят за симметричностью: витки должны располагаться строго параллельно друг к другу и под определенным углом к горизонтальной линии. Край ленты затачивают, поверхность красят.

Чертеж простого бура с двумя ножами под углом

Отталкиваясь от простейшей конструкции, можно усовершенствовать инструмент и сделать бур, который подойдет для бурения неглубоких скважин разного диаметра.

Для изготовления берут 3 диска одинаковой толщины с разным диаметром. Разрезают каждый на 2 половины, один край (нижний) затачивают. Во всех частях просверливают отверстия для соединения лепестков.

Детали для бура

К основанию приваривают круг меньшего диаметра так, чтобы края двух половин образовали угол величиной 30 о. Большего диаметра ножи крепят к верхнему при помощи гаек и болтов.

Готовый к сборке бур со сменными комплектами ножей

Штангу формируют с нарезкой резьбы или приваривают к верхнему краю муфту с готовой резьбой: в этом случае не нужно устанавливать защиту от раскручивания во время работы.

Технология сборки МГБУ (малогабаритной буровой установки)

Итак, рабочий механизм буровой установки подготовлен, теперь можно приступать непосредственно к сборке всей конструкции. Учтите, что вам понадобятся некоторые инструменты для работы: электродрель, болгарка, сварочный аппарат, а также оцинкованная труба, сгон и крест сантехнический. Рассмотрим процесс сборки конструкции пошагово:

Подготавливаем отрезки трубы для создания основы бурильной установки. Их нужно будет крепить в сгон и крест. На концах отрезков труб нарежьте резьбу вглубь на пару сантиметров.

Детали буровой установки

• К торцам металлических отрезков приварите предварительно заостренные пластины из металла (подобная установка позволит осуществлять непрерывную подачу воды).
• Чтобы в установку осуществлялась подача воды, к одному из отрезков креста подсоедините насосный шланг.
• Подсоединяем подготовленные детали к резьбовым соединениям. К нижней части основной трубы привариваем металлический отрезок с наконечником.
• Приступаем к сбору основы установки из квадратного профиля. Металлические опоры соединяем с основной стойкой посредством сварки.
• К профилю крепим двигатель и платформу. Сам профиль должен быть прикреплен к основной стойке таким образом, чтобы он свободно по ней перемещался.

Совет

Выбирая подходящий электродвигатель, особое внимание обратите на показатель мощности устройства: для комфортной и эффективной работы будет достаточно 0,5 лошадиной силы

• Мощность двигателя будет регулироваться при помощи редуктора, к валу которого нужно прикрепить фланец. К нему крепим еще один, а между фланцами прокладываем резиновую шайбу.
• Осталось осуществить последний шаг – проверить подачу воды. Она должна происходить бесперебойно.

На этом мы заканчиваем рассмотрение технологии создания в домашних условиях буровой установки для подачи воды. Желаем удачи!
