Замена и проверка сальника распредвала

Ключ для помпы

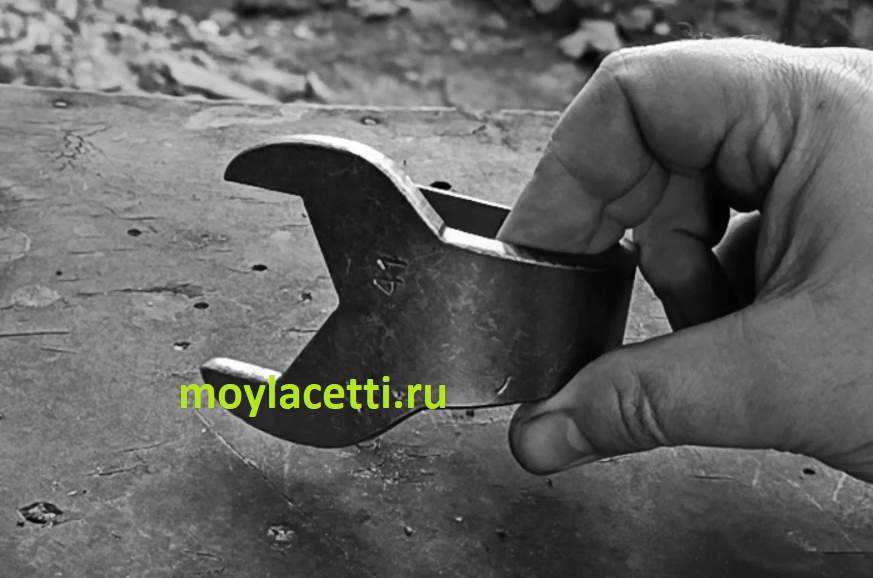

Чтобы провернуть помпу необходим ключ на 41 мм. Можно приобрести специальный ключ. Он выглядит вот так

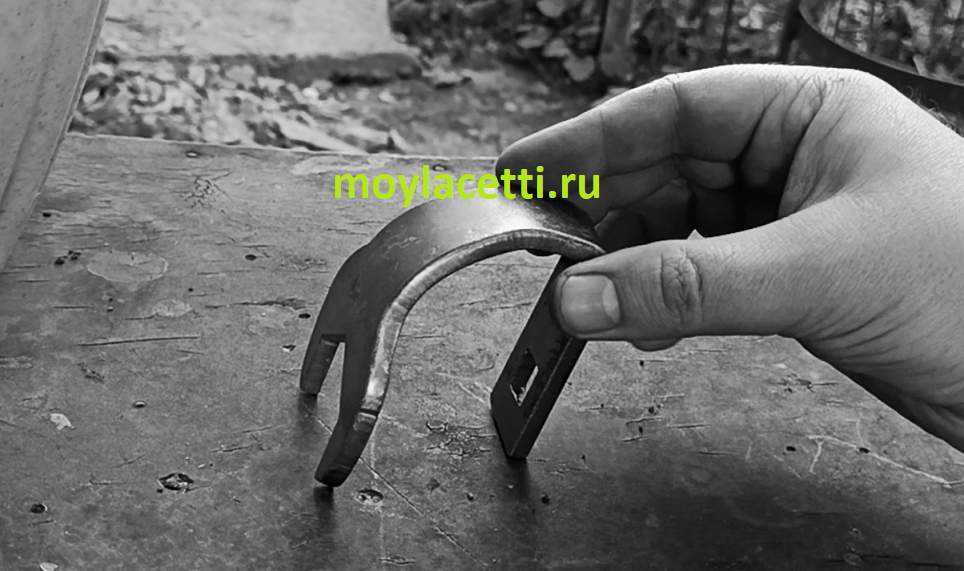

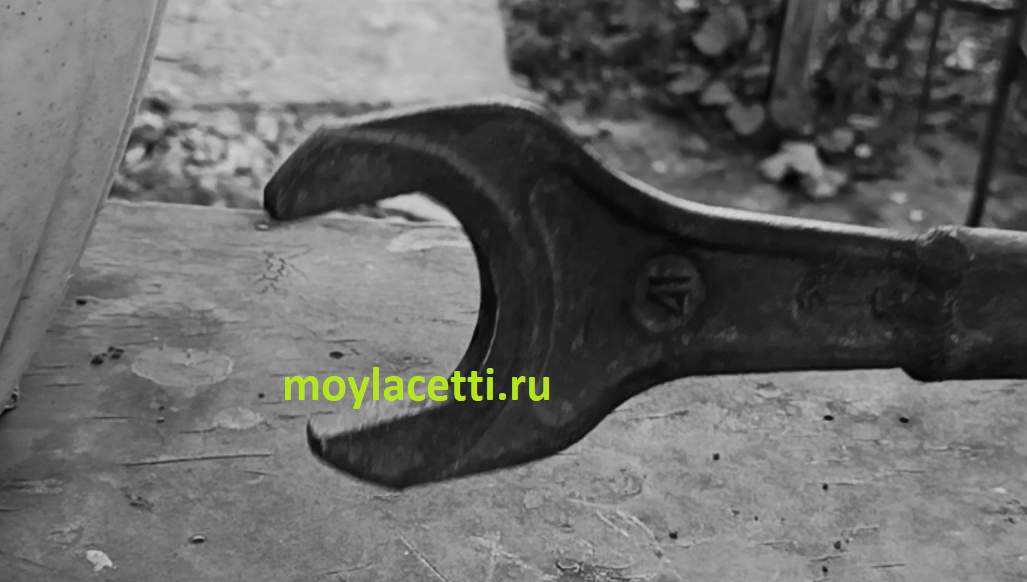

Либо обрезать обычный рожковый ключ на 41

И приварить к нему головку или что-то аналогичное.

Но лично я за первый вариант. Стоимость ключа у нас от 70 до 200 грн, в зависимости от производителя и толщины металла.

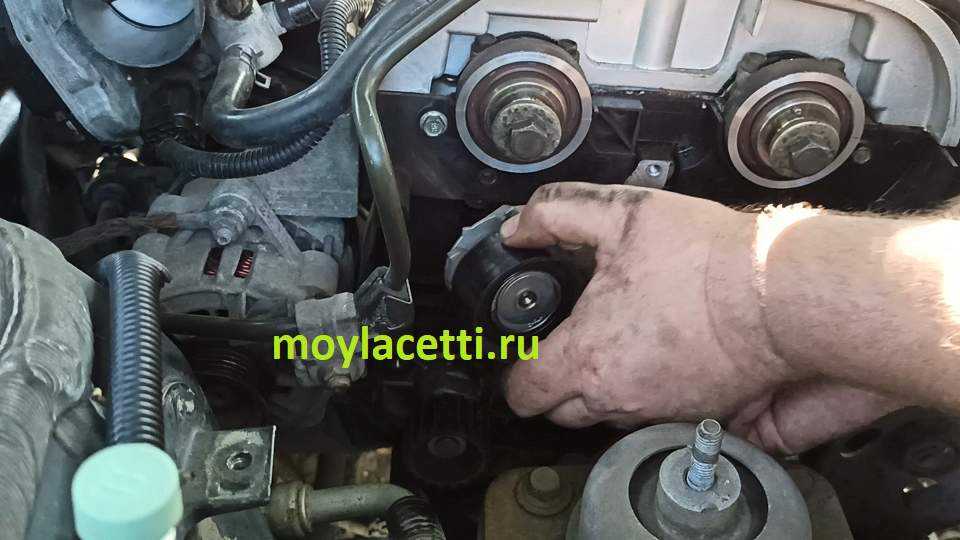

Работать им очень удобно

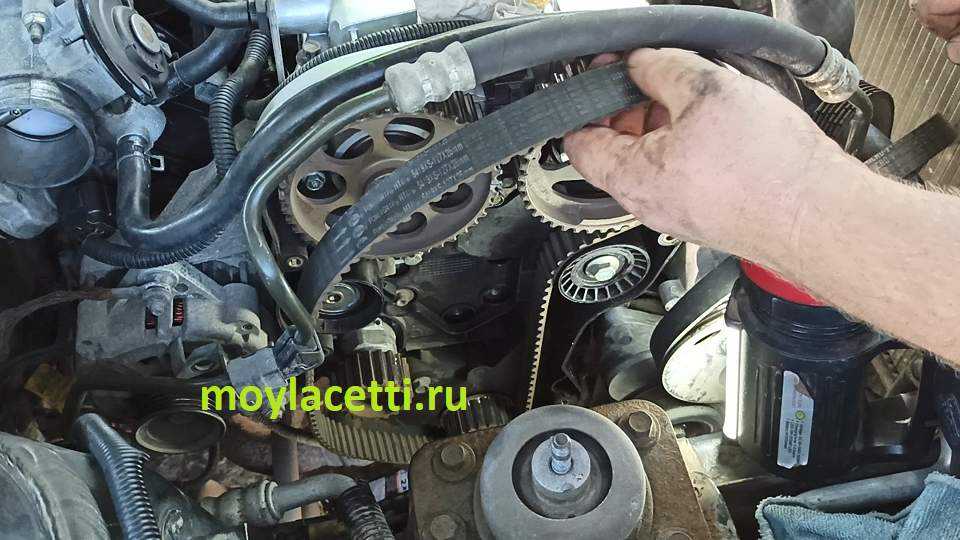

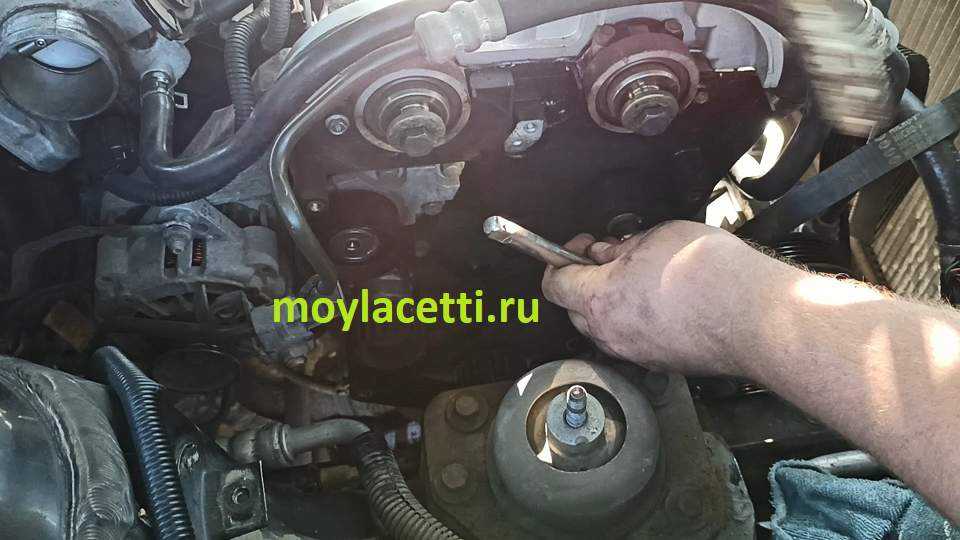

В общем, проворачиваем помпу против часовой стрелки и снимаем ремень

Обратите внимание на фото выше. Прослабляется только левая сторона ремня, а правая остается натянутой

Этот момент пригодится нам при установке нового ремня.

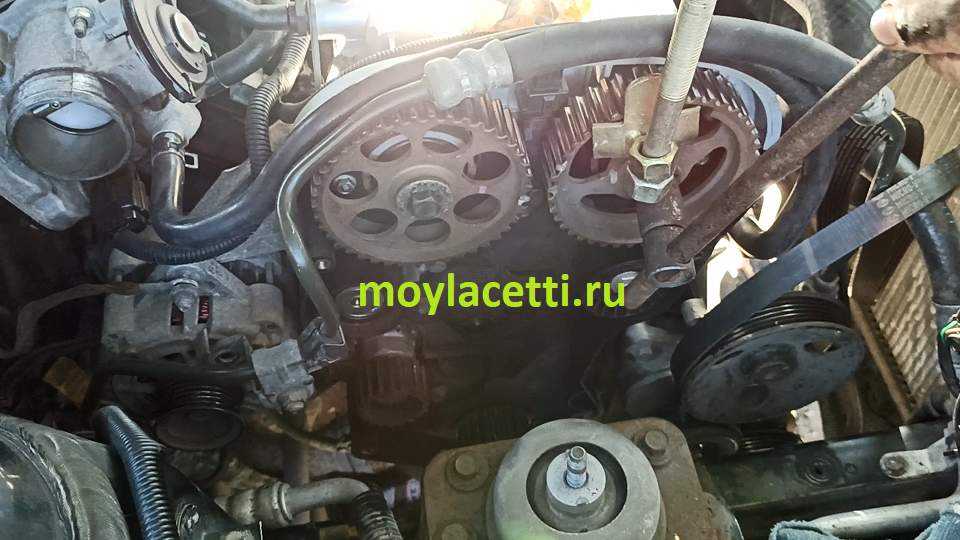

Откручиваем болты шкивов распредвалов. Если Вы забыли их сорвать заранее, пока ремень был еще установлен, тогда необходимо зафиксировать шкивы.

Важно! Не используйте для фиксации гайки или болты, помещенные между шкивами. Это неизбежно оставит следы на рабочих поверхностях шкивов

Затем эти повреждения будут разрушать ремень, что может привести к его обрыву!

Важно! Не допускается проворачивание распредвалов при демонтированном ремне ГРМ!

Для удержания шкива можно использовать специальные приспособления. Я же использую стяжки пружин амортизационных стоек

Демонтируем шкивы.

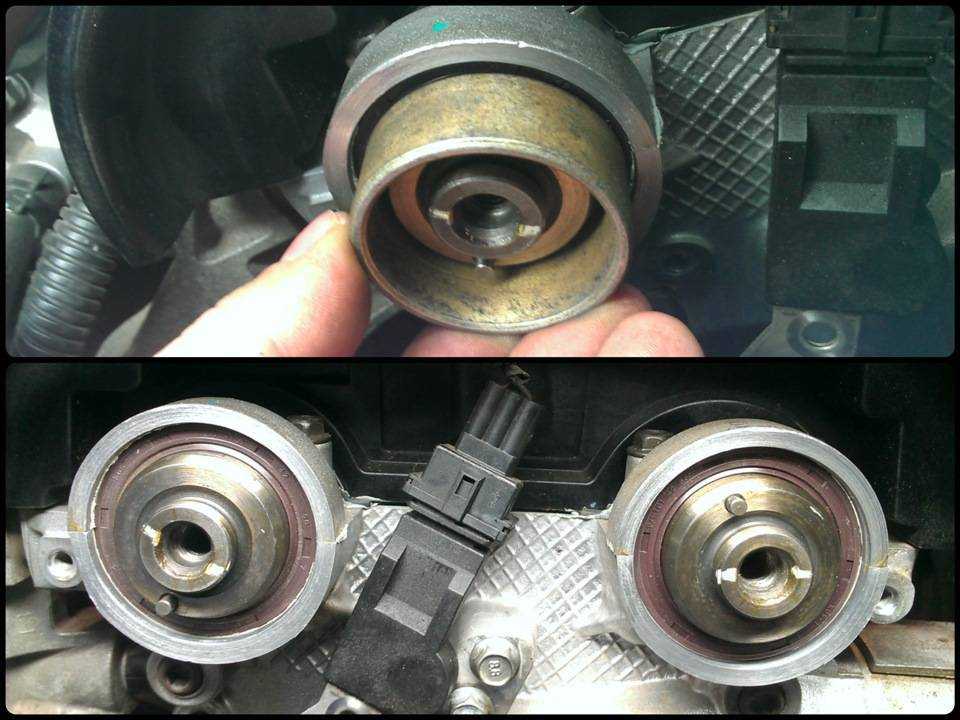

Примечание. Шкивы разные. Левый отличается от правого. Левый просто выполняет работу по вращению распредвала. А правый еще работает с датчиком положения распредвала. И на нем имеется специальный отлив, выполняющий роль метки для датчика.

Положение шкива на распредвалу перепутать невозможно, так как на шкиву имеется отверстие

А на распредвалу специальный штифт

Откручиваем головкой на 10 мм два болта крепления ДПРВ и снимаем его

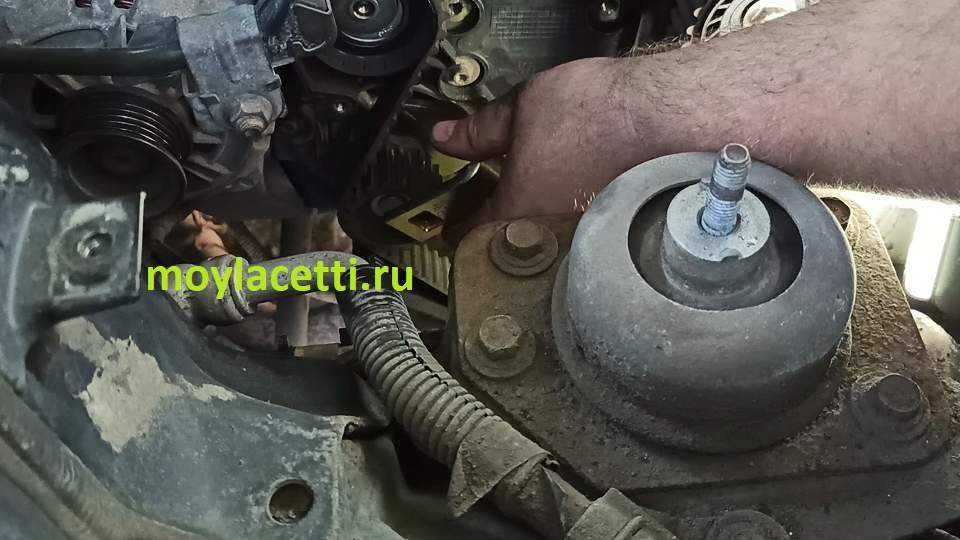

Головкой на 14 или на 15 мм откручиваем обводной ролик

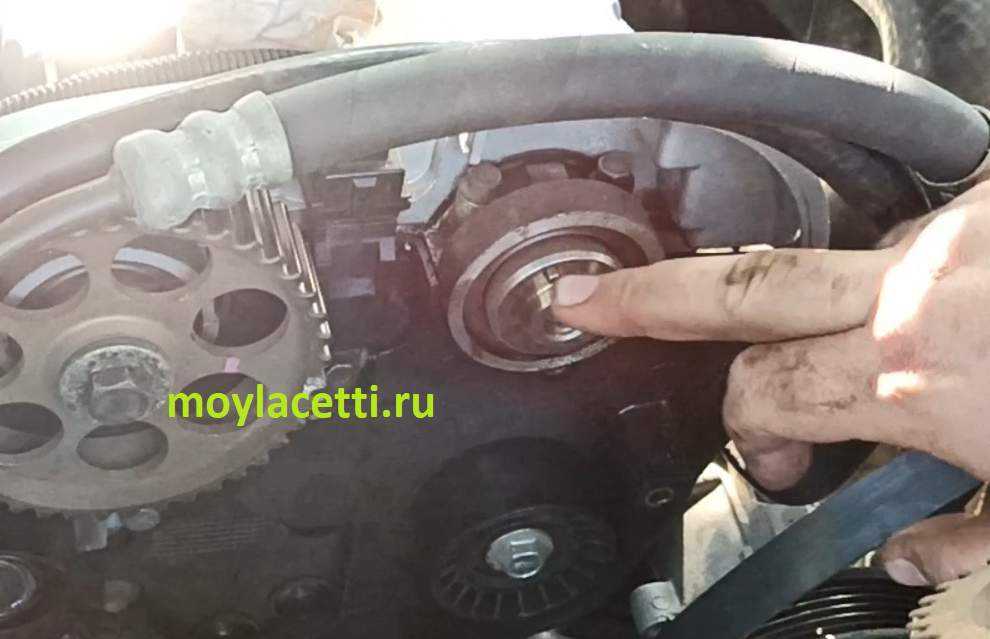

Головкой на 12 мм откручиваем три болта крепления натяжного ролика и снимаем его

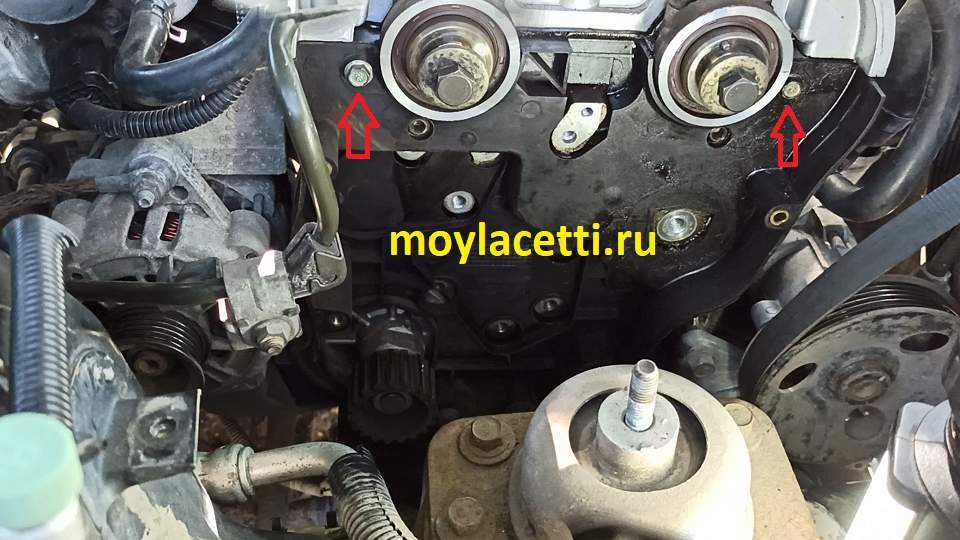

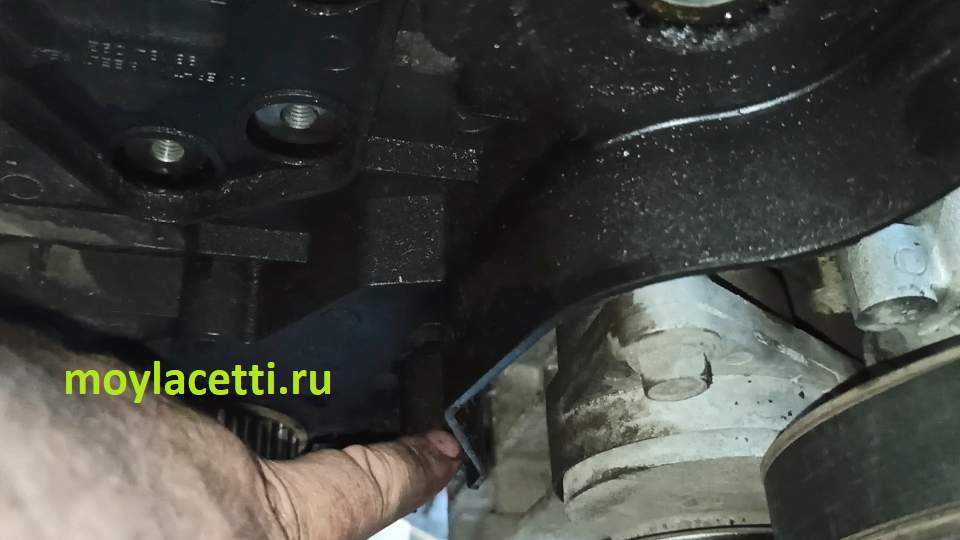

Выворачиваем болты крепления заднего кожуха ГРМ вот в этих местах

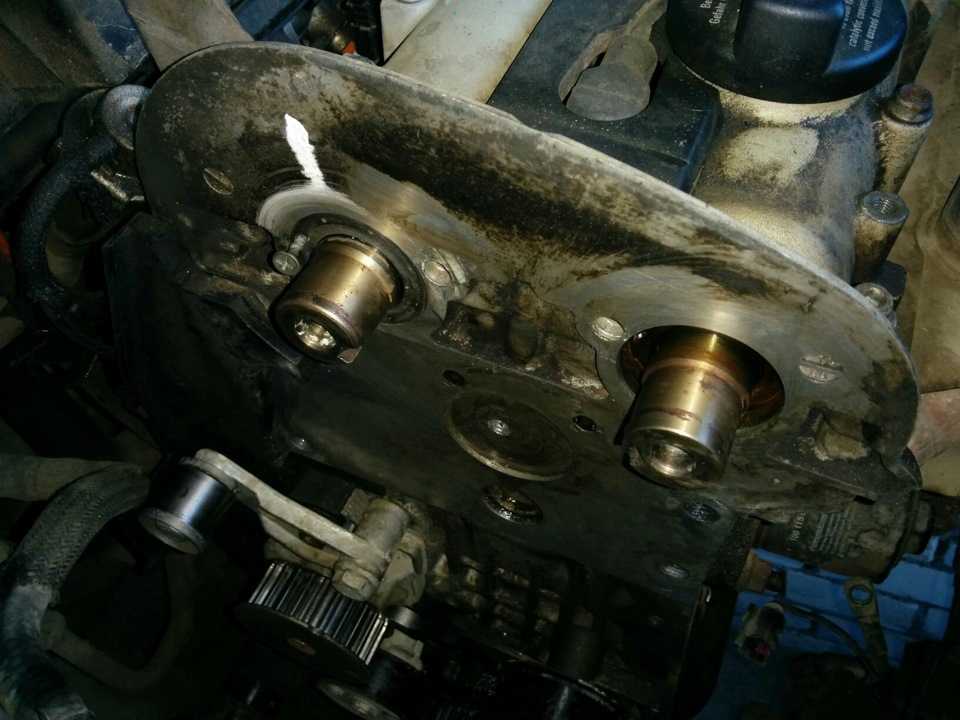

И демонтируем кожух

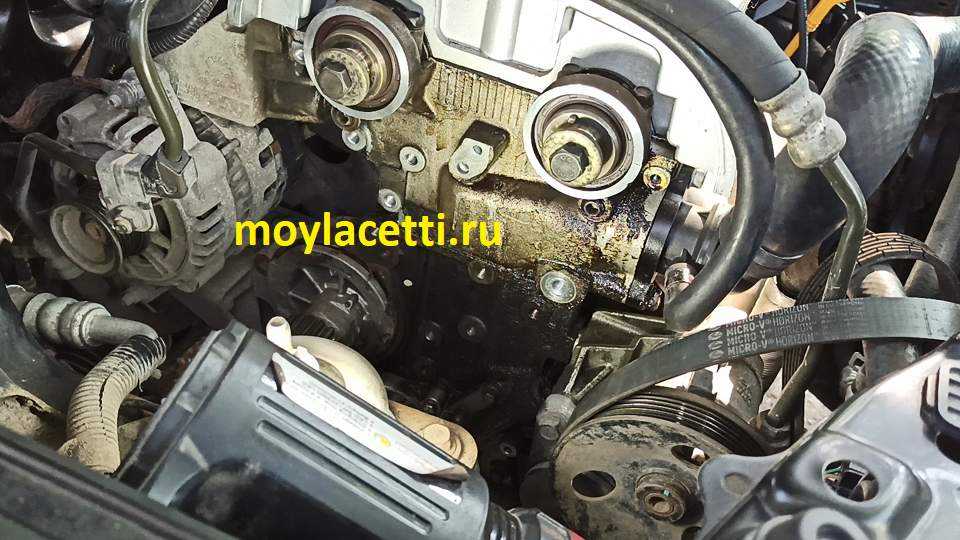

Всё в подтеках масла из-за алюминиевой клапанной крышки

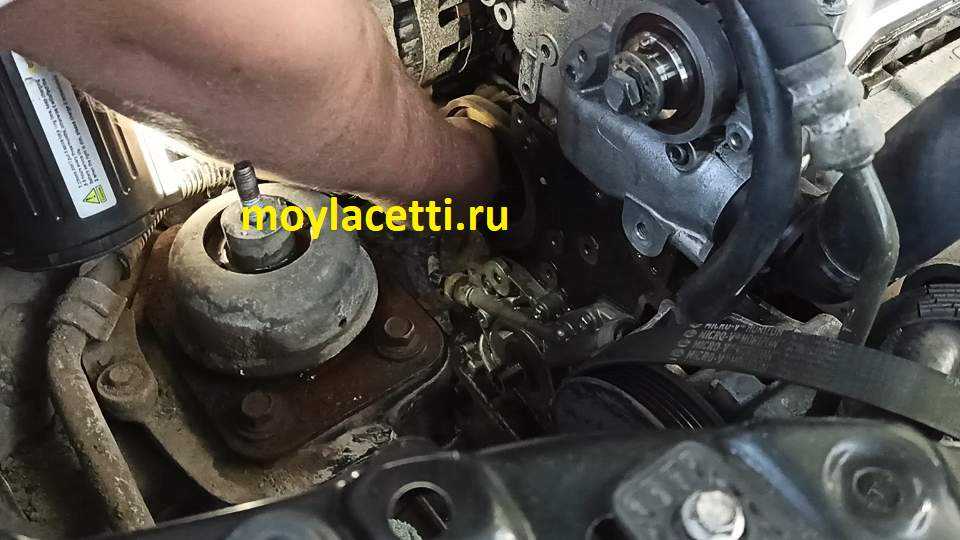

Выворачиваем болты крепления помпы и демонтируем ее

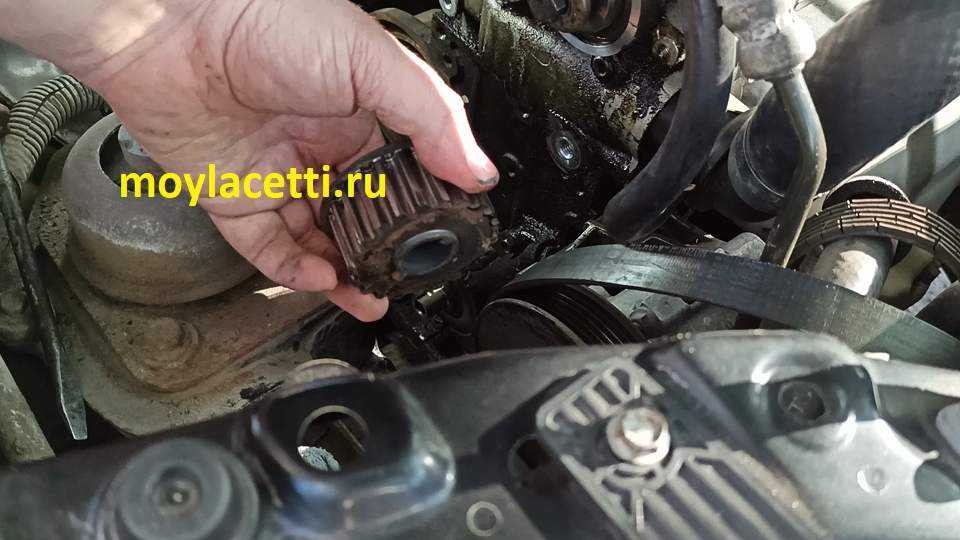

Чтобы демонтировать шкив коленвала, достаточно выкрутить болт коленвала и снять шкив

Осматриваем шкив и при малейших дефектах меняем его на новый.

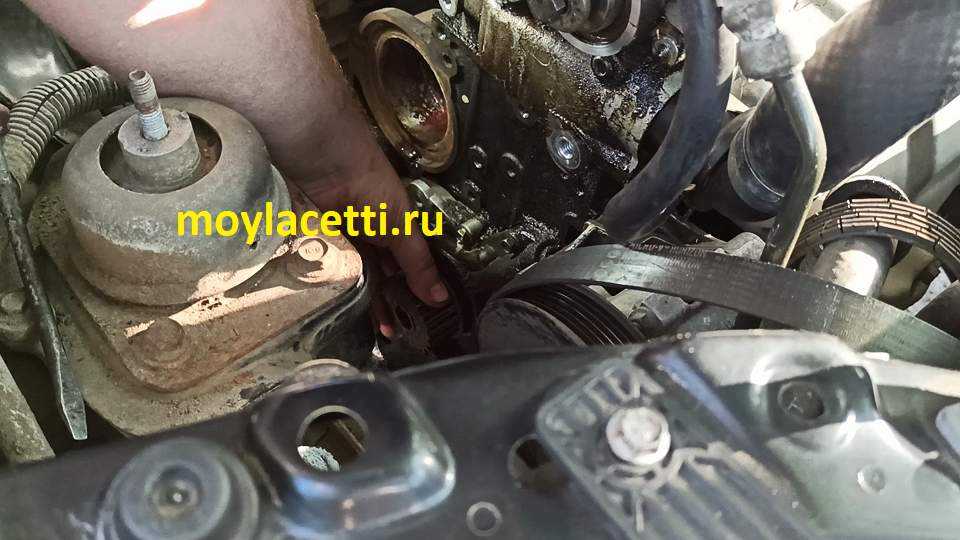

Очень тщательно вычищаем посадочное место помпы. И обрабатываем его мелкой наждачкой, чтобы не осталось никаких наплывов и следов коррозии.

Примечание. Если идеально не подготовить это место, тогда помпа может стать с небольшим перекосом. А это приведет к тому, что ремень может начать сползать со шкивов во время работы двигателя!

Замена сальника распредвала — основные нюансы работы

Замена сальника распредвала — основные нюансы работы
Когда требуется замена сальника распредвала
Замена сальника распредвала
Замена сальника своими руками
А теперь подробнее о замене сальника своими руками:

Добрый день, наши уважаемые читатели. Знаете ли вы почему уплотнительный элемент называется сальником? Давайте мы с вами немножко вернемся назад в недавнее прошлое. А только после этого, как мы узнаем этот факт, рассмотрим все вопросы нашей сегодняшней темы.

Когда требуется замена сальника распредвала
Замена сальника распредвала
Замена сальника своими руками
А теперь подробнее о замене сальника своими руками:

Причины неисправностей

Основной причиной неисправности является банальный механический износ. Любой сальник-уплотнитель по своей природе является расходником — через определенный период времени он начинает разрушаться, так как изготовлен из эластичного материала.

Неисправность может проявлять себя в виде изменения формы, разбухания, появления рубцов, разрыва или выкрашивания материала, из которого изготовлен расходник. Еще одним проявлением неисправности может быть полное выдавливание манжеты из посадочного гнезда.

Еще причинами проблем с сальником распредвала является неправильный подбор расходника, брак в производстве или неверная установка. В этих случаях сальник также не выполняет свои функции и нуждается в замене.

Признаки износа маслосъемных колпачков

Маслосъемные колпачки — это резиновые сальники, которые надеваются на шейки штоков клапанов и защищают от протекания масла в цилиндры.

Признаками износа являются:

Увеличился расход моторного масла. Если резиновое уплотнение не держит, то масло уходит в цилиндр, следовательно, уменьшается общий объем масла, который через некоторое время будет заметно по уровням щупа. Расход масла не обязательно является признаком износа резиновых колпачков. Масло может уходить и когда требуется замена маслосъемных колец. Возможно они прилипли к поршню, это еще называют «залегли».
Сразу после запуска ДВС наблюдается синеватый дым выхлопных газов. Такой эффект возникает при скоплении масла на поршне. Когда автомобиль стоял не заведенный, масло стекло в поддон и по штоку поршня через пробитый маслосъемный колпачок.
Иногда двигатель троит. Троение появляется, когда одна свеча не вовремя или вообще не дает искру. Если масло попадает в цилиндр, свеча забрызгивается маслом. Это можно проверить, открутив свечи. Если основание свечи в саже и в масле, то это признак износа колпачков.

Различные присадки использовать в этих случаях бесполезно. Лучше быстрее заменить вышедшие из строя детали.

Инструкция по замене

Последовательность действий при замене переднего и заднего сальника несколько различается. Это вызвано тем, что передний сальник можно заменить непосредственно на самом двигателе. Добраться до заднего сальника обычно труднее.

Передний сальник

Последовательность замены переднего сальника распределительного вала выглядит так.

Автомобиль ставится на нейтральную передачу и стояночный тормоз.
Как и при любых работах, производимых в моторном отсеке, отсоединяются клеммы аккумуляторной батареи.
Демонтируется пластиковая крышка ремня ГРМ.
Снимается клапанная крышка, для чего нужно отверткой открутить крепящие болты.
Маркером наносятся отметки расположения ремня относительно распредвала.
Затем нужно снять ремень ГРМ. Можно полностью не производить снятие — достаточно скинуть ремень с зубчатого шкива распредвала. Для снятия нужно ключом на 17 открутить болт крепления, зафиксировав шкив от проворота. Для фиксации можно использовать монтировку.
С помощью съемника снимается шкив с хвостовика распредвала. Если у распредвала 2 шкива — то снимаются оба, также помечаются места расположения шкивов, чтобы при дальнейшем монтаже их не перепутать.
Снимается шпонка, расположенная за шкивом распредвала.

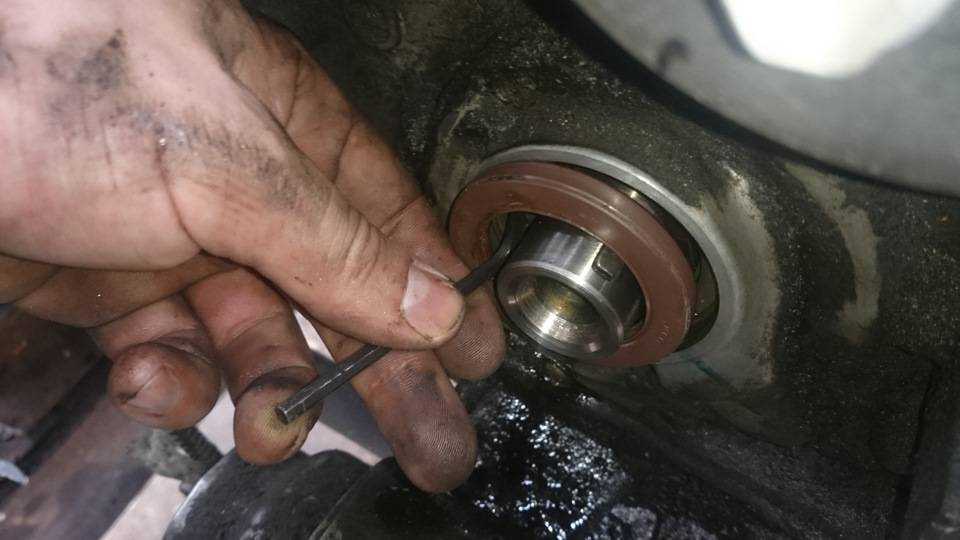

Затем с помощью отвертки или пинцета снимается отработавший сальник. Снимать следует аккуратно, чтобы не поцарапать рабочую поверхность распредвала, к которой прилегает сальник.

После демонтажа старого сальника можно переходить к установке нового и обратной сборке.

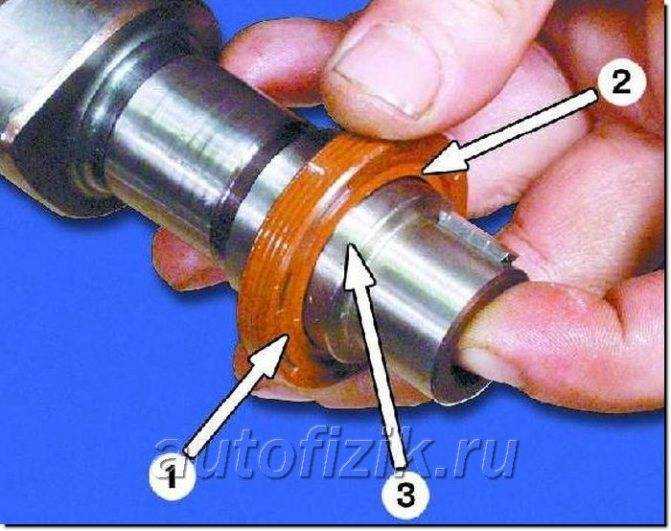

Рабочая кромка нового сальника, прилегающая к распредвалу, смазывается моторным маслом, а наружная часть обрабатывается герметиком.
Сальник надевается на распредвал, а затем запрессовывается с помощью оправки для запрессовки.

Дальнейший сбор ГРМ осуществляется в обратной последовательности.

На распредвал надевается шпонка.
Затем устанавливается шкив. Если шкивов два, то каждый устанавливается на то место, на котором располагался.
Шкивы затягиваются с помощью динамометрического ключа. Момент напряжения можно узнать из руководства по пользованию автомобилем. При затягивании необходимо зафиксировать шкивы от проворота с помощью монтировки. Предварительно нужно включить на КПП четвертую передачу.
Затем нужно надеть ремень на шкивы по ранее отмеченным меткам. Предварительно следует осмотреть ремень на предмет повреждений, потертостей и т. д. Так как подтеки сальников обнаруживаются при замене ремня ГРМ, то нередко приходится устанавливать новый ремень. В этом случае он монтируется по заводским меткам.
Затягивается болт крепления натяжного ролика. Момент натяжения опять-таки можно узнать в мануале по пользованию автомобилем.
Затем вручную проворачивается коленчатый вал на несколько оборотов по часовой стрелке. Таким образом проверяется натяжение ремня. При замеченных нарушениях натяжение дополнительно регулируется.
В конце обратно закрепляется клапанная крышка и устанавливается пластиковый кожух ремня.
После замены сальника нужно подлить моторное масло в масляный бачок до верхней отметки.

Задний сальник

Замена заднего сальника может различаться на разных автомобилях. У некоторых моделей доступ к заднему сальнику возможен только при загоне авто на подъемник или смотровую яму и отсоединении сцепления и привода коробки передач.

У других моделей автомобилей доступ к сальнику ограничивается датчиком положения распредвала, который приходится демонтировать. Для этого нужно:

отсоединить электрический разъем датчика;
отвернуть винт крепления и вынуть датчик;
ключом на 10 отвернуть болт крепления держателя бензошлангов к кронштейну проводов датчика;
отвернуть винты крепления крышки датчика, снять крышку и пучок проводов;
демонтировать ротор датчика;
снять пластину крепления крышки датчика.

После этого можно с помощью отвертки вынуть задний сальник распредвала. Замена производится аналогичным образом. После замены манжеты датчик собирается в обратном порядке.

После установки нового сальника необходимо убедиться, что не появляются масляные подтеки. Если сальник установлен правильно, то даже на высоких оборотах двигателя масло не должно подтекать. В обратном случае датчик установлен или запрессован неправильно либо имеется заводской брак изделия.

http://www.koreacentre.ru/zamena-salnika-raspredelitelnogo-vala-vypusknyx-klapanov-dvigatelya-mod-g4ec.html
http://www.automnl.com/model/hyundai_accent1/93/
http://automn.ru/hyundai-accent/hyundai-32187-10.m_id-3888.m_id2-3952.html
https://hyundai-doc.ru/accent/dvigatel-dohc/157-raspredelitelnye-valy.html
https://voditelauto.ru/zamena-salnika-raspredvala/

Замена сальника коленвала и распредвала + ремня ГРМ

Приветствую всех кто читает данный БЖ, судя по названию заголовка Вы уже поняли о чем пойдет речь, и так поехали. Сначала с периодичностью на панели приборов стал загораться «чайник» — индикатор низкого давления масла, а потом вовсе постоянно начал гореть. Заглянул я под капот, а там всё уже выбежало, на шупе масла практически нуль:

Посмотрев на эту картину пришел к выводу, что масло бежит из сальников передних, его назначение – обеспечение герметичности корпуса.

Ну и начал я менять передний сальник находится за шкивом коленвала на масляном насосе.

Для начала нужно подготовить все нужны инструменты, затем нужно демонтировать защиту картера и защитную крышку ремня ГРМ, далее следует выставить метки на валах, затем нужно ослабить болты крепления и демонтировать ремень газораспределительного механизма, для доступа к шкиву коленвала нужно снять переднее колесо, теперь следует снять шкив и ремень генератора, с помощью специального съемника или двух отверток снять шкив коленвала вместе со шпонкой, сливаем моторное масло, далее следует открутить маслонасос, в котором расположен сальник, отверткой извлекается манжет, новый сальник смазываем маслом и вставляем с помощью трубы подходящего диаметра или воспользовавшись старым уплотнительным кольцом, и наконец производим обратную сборку. К сожалению фотографии нет, сами понимаете в каком состоянии были руки!

А теперь замена сальника распредвала: Сначала снятие! В самом начале операции крышку механизма ГРМ снять будет нужно и после чего всё выставить по меткам. Теперь снимаем ремень ГРМ с натяжного ролика и со шкива. Далее переходим к снятию шкива распределительного вала, сразу вас предупрежу, проворачивать его не желательно (Особенно если у вас установлен двигатель который загибает клапана, то при снятом ремне ГРМ крутить данный шкив вообще запрещено, потому что клапана с поршневой группой обязательно встретятся и если вы слишком сильно крутнёте этот шкив, то произойдёт удар в связи с которым клапана незначительно но всё же погнуться), но если вам нужно провернуть то всё делайте предельно аккуратно и думайте головой при этом (Если у вас двигатель не гнёт клапана, то они с поршневой группой не встретятся уже в таком случае при снятом ремне ГРМ с автомобиля), кстати шкив ещё старайтесь (Это обязательно) снять таким образом, чтобы он по меткам был в этот момент направлен, ну что же, приступим, первое что вам нужно будет сделать, так это рукой либо же чем то ещё застопорить шкив чтобы он не вращался, после застопоривания выверните у него центральный болт которые его крепит, в это время ещё шкив удерживайте рукой) и после чего снимите шкив с распределительного вала, как только шкив будет снят, шпонку снимите при помощи отвёртки просто сдвинув её для этого продольно, ну и после чего сам сальник выньте поддев его той же самой отвёрткой, либо же чем то похожим на неё.Когда сальник будет снят, осмотрите его всего, рабочая кромка должна быть в хорошем состоянии и выровов, различного рода вмятин на ней быть не должно и ещё пружина сальника должна быть целой и нерастянутой, в противном случае сальник подлежит замене, кстати новый сальник точно так же проверьте и если что-то на нём будет из выше перечисленного то не устанавливайте такой сальник, а найдите новый, кроме того при установке нового сальника, рабочую кромку его которой он с валом соприкасается, смажьте моторным маслом (Желательно тем же который вы в двигатель заливаете)!

А теперь установка, новый сальник на своё место ставиться в обратном порядке снятию, но при этом палочкой деревянной ещё воспользоваться придётся (Ей нужно будет заправить рабочую кромку сальника на распределительный вал, в этом случае и накидной головкой подходящего диаметра или же подходящей оправкой ими нужно будет до упора во внутрь загнать сальник.

Шкив распредвала устанавливайте на своё место таким образом, чтобы выступающая часть у него которая для наглядности указана стрелкой, была направлена не наружу, а во внутрь к двигателю автомобиля и после чего оденьте на своё место ремень ГРМ и отрегулируйте его натяжение. Так как весь ремень ГРМ был в масле, соответственно его нужно ОБЯЗАТЕЛЬНО поменять, что я и сделал.

В итоге два передних сальника 230 рублей и 330 рублей ремень ГРМ.

ВСем удачи в начинаниях, и кстати извините еще раз, что фоток мало.

Как продлить жизнь инструменту?

Прежде всего, покупать инструмент в магазинах, от надежных производителей. Если покупатель ставит перед собой задачу максимально эффективно использовать шуруповерт, то прежде всего, ему следует внимательно прочитать, запомнить, и в дальнейшем соблюдать инструкцию по эксплуатации, особенно, если он новичок в использовании шуруповертов. Шуруповерт необходимо беречь от сырости, сильного холода и пыли. Аккумуляторы нужно хранить и заряжать в соответствии с их собственными инструкциями, если они прилагаются. Также использовать только родное зарядное устройство. Готовясь к работе, нужно зарядить оба аккумулятора заранее.

При потолочных работах полезно надевать на биту плотную крышку из капрона или куска картона, как защитную шайбу от мусора. Таким способом хорошо защищается патрон шуруповерта. Никогда не нужно класть шуруповерт вповалку, лучше ставить его вертикально на стол или полку поблизости от места работы, если нет опасности уронить его с высоты. Это убережет от попадания внутрь мусора.

Не работайте все время в режиме сверла (при отключенной трещотке). При заворачивании саморезов подбирайте оптимальный момент затяжки, начиная с малых. Также не увлекайтесь долгой работой трещотки, это быстро изнашивает муфту ограничителя момента.

Замена манжета

Замена сальников распредвалов ваз 2112 начинается со стандартных процедур:

Необходимо застопорить автомобиль ручным тормозом, включить первую передачу и положить «башмаки» под колеса
Затем обесточиваем электрические цепи автомобиля, сняв с аккумулятора клеммы

До самих манжет еще предстоит добраться, поэтому снимаем все мешающие узлы и детали по порядку:

Нам мешает приводной ремень электрогенератора, поэтому ослабляем затяжку гаек его крепления нижнюю и верхнюю
Затем для ослабления приводного ремня подводим генератор ближе к блоку цилиндров, для этого поворачиваем регулировочный болт его против часовой стрелки, как на фото внизу

Регулировочный болт для натяжения приводного ремня, позволяет сдвигать электрогенератор ближе либо дальше от мотора, при этом отпускается либо натягивается приводной ремень.

Регулировочный болт для натяжения приводного ремня

Воспользуемся головкой «10» с трещоткой, чтобы отвернуть шесть болтов, которыми крепится передняя крышка кожуха газораспределения, и снимаем ее

Откручиваем крепящие болты кожуха газораспределения и снимаем кожух

Затем надо снять правое колесо, а так же пластиковый щиток из моторного отсека
Берем Головку «17» с воротком и поворачиваем коленвал в направлении движения стрелки часов
При этом головку накидываем на болт, которым крепится шкива привода электрогенератора
Вращение выполняем до совпадения отметок, находящихся на зубчатых шкивах распредвалов с отметками, нанесенными на заднюю крышку ремня ГРМ
При этом метка маховика двигателя должна очутиться напротив прорези в крышки корпуса сцепления
Вставляем между зубцами маховика, через отверстие в корпусе сцепления отвертку для его фиксации от поворота
Затем можно спокойно откручивать болт, которым крепится приводной шкив генератора, и снимаем шкив
Теперь ключом «17» надо ослабить гайку ролика натяжителя ремня газораспределения
Поворачиваем ролик, и ослабляем натяжение ремня, затем снимаем его заднюю ветвь со шкива выпускного распредвала, затем с натяжного ролика ремня и шкива насоса (помпы) охлаждающей жидкости

Снимаем ремень газораспределения, после ослабления натягивающего ролика

Затем аккуратно снимайте ремень со шкивов коленвала и выпускного распределительного вала, а так же опорного ролика
Берем накидной ключ «17» и откручиваем болт, которым крепится шкив распредвала, чтобы распредвал не проворачивался, и не сбились отметки, вставляем отвертку в отверстие шкива и таким образом удерживаем

Выкручиваем ключом «17», болт которым крепится шкив, отверткой удерживаем распредвал от проворачивания

Можно снимать зубчатый шкив с распредвала и заодно вытащить шпонку, если она торчит, если шпонка утоплена, она не помешает снимать сальник, тогда можно оставить ее на месте

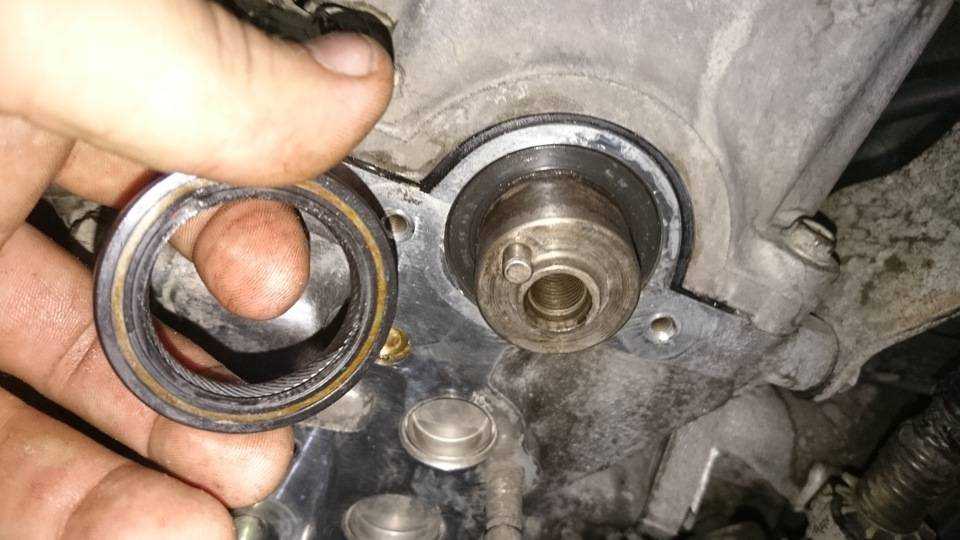

Вытаскиваем из посадочного места сальник, при помощи изогнутых плоскогубцев либо отвертки

Вытаскиваем сальник при помощи отвертки

Установка сальника

Остается вставить на место новый сальник, для этого тоже нужна инструкция:

Перед самой установкой необходимо смазать рабочую поверхность манжета, для смазки используйте моторное масло
Затем запрессоваем манжет в посадочное место
Запрессовку следует делать аккуратно, чтобы не «задрать» и не повредить резинку ободка сальника
Для выполнения запрессовки лучше использовать молоток, имеющий пластмассовый или резиновый боёк
Так же применит оправку либо отрезок трубы нужного диаметра

Запрессовываем манжет на место молотком с оправкой

При этом края сальника должны находиться заподлицо с краями его посадочного места
Аналогично поступаем с сальником второго распредвала, если есть необходимость
Замена сальников распредвала на ваз 2112 выполнена успешно
Затем устанавливаем шкивы, ремень газораспределения, приводной шкив генератора, кожух ГРМ и приводной ремень генератора
Следует отрегулировать натяжение всех приводных ремней

Как видите процедуру можно выполнить своими руками, при этом нужен минимум инструмента и никаких специфических знаний. Запомните – замена манжет выполненная своевременно избавит вас от более серьёзных проблем. Дополнительно всегда есть возможность изучить видео материалы.

Момент затяжки постели распредвалов ВАЗ-2112 16 клапанов: порядок

Многие автолюбители слышали о том, что на 16-клапанном двигателе ВАЗ-2112 необходимо правильно затягивать резьбовые соединения, но так и не сделали этого самостоятельно. Поэтому момент затяжки определяется производителем и указывается в руководствах по ремонту и обслуживанию.

Видео установки раздельных распредвалов и шестерен на 16-клапанный двигатель

https://youtube.com/watch?v=rR42oOIgHEE

Видео расскажет, как правильно затянуть резьбовые соединения на постели распредвала

Момент и последовательность затяжки постели распредвалов

Последовательность затяжки крышки распредвала

Правильная затяжка картера распределительного вала, а также других деталей ГБЦ определяет нормальную работу всех узлов и агрегатов. Затем для затяжки резьбовых соединений используется типичная схема затяжки и динамометрический ключ.

Перед установкой болтов на место их нужно хорошо промыть и смазать силиконовой смазкой

Чтобы правильно затянуть болты, нужно знать последовательность. Начните с середины и постепенно продвигайтесь прямо к краям. Подробную последовательность действий можно увидеть на фото ниже.

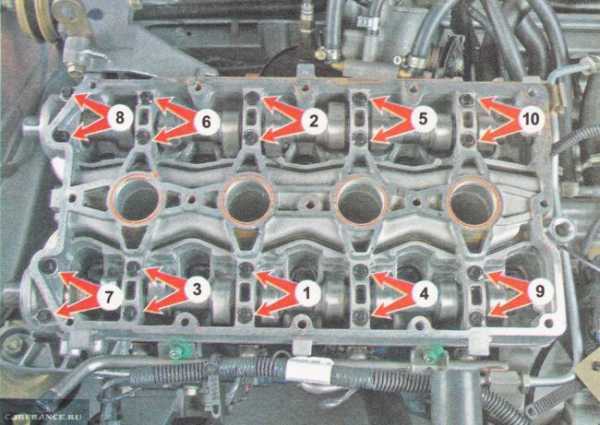

Схема затяжки каждого пронумерованного болта крепления картера распределительного вала

Что касается самого прижимного усилия, то оно составляет 8,0-10,0 Нм. После установки станины на головку блока соединительные болты затягиваются вручную или без особого усилия с помощью храповика с головкой.

Все болты закручиваем вручную, но не затягиваем

Когда все болты будут на месте, вам нужно взять динамометрический ключ и затянуть в соответствии со стандартами в указанном выше порядке.

Динамометрический ключ для затяжки резьбовых соединений

В каких случаях понадобиться затягивать постель распределительных валов

Болты затянуты. Помечено стрелками

Подтянуть кровать распредвала потребуется, если она ранее была разобрана для реставрационных и ремонтных работ. Итак, в каких случаях придется снимать грядку, рассмотрим подробнее:

Замена распредвалов, толкателей или сальников клапанов.
Доработка заголовка блока.
Ремонтные работы с двигателем.
Замена отдельных элементов ГБЦ.

Последствия неверной затяжки постели

К последствиям неправильной затяжки ложа распределительного вала можно отнести следующее:

Утечка масла из-за трещин или неплотного соединения.
Проход воздуха внутри головы.
Неисправность мотора или головки блока.
Попадание инородных тел (воды, грязи, пыли).

Все эти факторы могут отрицательно сказаться на работе ГБЦ и главного силового агрегата.

Выводы

На 16-клапанных двигателях ВАЗ-2112 крутящий момент и последовательность затяжки станины распредвала должны быть правильными, так как этот фактор влияет на работу головки блока и двигателя в целом. Следовательно, неправильная процедура может привести к более серьезным последствиям. Если автолюбитель не может сделать это самостоятельно, то следует обратиться в автосервис, где все сделают быстро и качественно.

Post Views: 200

Как разобрать инструмент?

Прежде всего, следует извлечь батарею из отсека, чтобы она случайно не выпала и не разбилась. Патрон освободить от зажатой биты или сверла. Затем нужно “располовинить” корпус. Для этого берется подходящая отвертка. Скорее всего шлицы в винтах крепления корпуса будут крестовыми. Иногда отверстия под винты бывают закрыты декоративными пробками, их нужно извлечь.

Инструмент, который может понадобится (упорядочен по мере убывания надобности):

отвертка с крестовым шлицем;
пассатижи;
съемник для стопорных шайб;
утконосы (для вытаскивания шплинтов и штифтов);
ключ торцовый 19 … 22 (для отворачивания патрона);
небольшой молоток;
тиски.

Винты расположены по периметру всего корпуса, всего их насчитывается около 10 или 15. Длина, как правило, одинаковая, но попадаются и длинные. Винты от корпуса отложите отдельно, чтобы не путать с другими, которые еще, возможно, будут выкручены. После выкручивания винтов верхняя (со стороны винтов) часть корпуса аккуратно отделяется.

Причины неисправностей

Замена сальника коленвала Daewoo Matiz 0.8

391 2 246k

69 0 59k

Течь сальника коленвала достаточно распространенная проблема для автомобилей Daewoo Matiz. Износ сальника характеризуется течью масла со стороны ремня ГРМ, на ранних стадиях появление масляной пленки в той же области.

Замена сальника рекомендуется вместе с заменой ремня ГРМ, но при установке сальника низкого качества он приходит в негодность быстрее нежели требуется замена ремня. Замена ремня регламентируется каждые 90 000 км, проверка 30 000 км.

Какой сальник КВ выбрать

Мы рекомендуем не экономить на такой запчасти как сальник коленвала, и устанавливать качественные сальники проверенных производителей, таких как Ajusa или Victor Reinz.

Сальник коленвала

Производитель	Артикул	Средняя цена, руб.
Ajusa	15010700	210
Elring	166160	124
Victor Reinz	815323600	102
Payen	NJ377	95

Как поменять сальник коленчатого вала Матиз

Замену сальника коленвала можно расценивать как работу средней сложности, поскольку это очень ответственная процедура.

Для выполнения поставленной задачи нам необходим помощник и такой инструмент:

Головка торцевая 10 мм.
Головка торцевая 17 мм.
Ключ рожковый (накидной), либо головка 12 мм.
Ключ накидной 14 мм, либо торцевая головка.
Колесный ключ.

Необходимые моменты затяжки:

кожухи ГРМ (крепление щупа) — 9-12 Nm
центральный болт коленчатого вала — 65-75 Nm
натяжной ролик зубчатого ремня — 15-23 Nm
колесные гайки 90-110 Nm

План выполнения работ

Весь процесс работы можно разделить на следующие этапы:

Снимаем колесо и грязевую защиту.
Снимаем ремень генератора.
Снимаем шкив коленвала.
Снимаем кожухи ГРМ.
Выставляем ремень ГРМ на метки и снимаем его.
Снимаем шкив зубчатого ремня, на коленвале.
Производим замену сальника коленвала.
Собираем все в обратной последовательности.

Общий вид подкапотного пространства Daewoo Matiz, с двигателем 0.8 л.

Снимаем переднее правое колесо. и грязевую защиту (болт и гайка под ключ 10мм).

Ключом на 12 попускаем верхний болт генератора и снимаем ремень генератора. Если при откручивании верхнего болта генератор неподвижен нужно попустить нижний болт (ключ 14мм).

Откручиваем шкив коленвала (болт под головку 17мм). Для откручивания болта коленвала просим помощника включить 5-ю передачу и нажать на тормоз.

Головкой 10мм откручиваем крепление масляного щупа.

Вынимаем щуп вверх.

Головкой 10мм откручиваем верхний кожух грм.

Расположение болтов верхнего кожуха.

Откручиваем нижний кожух, 4 болта под 10мм.

Открывается доступ к ремню.

Вкрутив обратно болт, прокручиваем по часовой стрелке коленвал до совпадения меток ГРМ. Метка на “звезде” коленвала смотрит вверх, на отливку на передней крышке блока.

Метки на распредвале

Обратите внимание для полного оборота распредвала нужно сделать два оборота коленвала

Ключом на 14 отпускаем натяжной ролик, отводим его влево и снова фиксируем болтом. Снимаем ремень ГРМ.

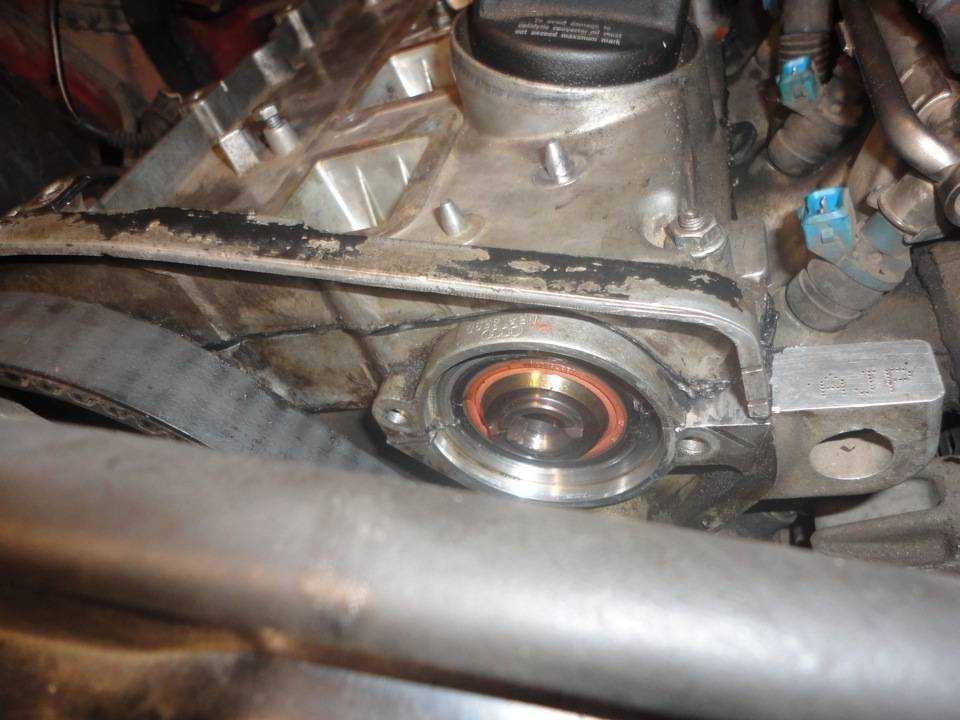

Снимаем шкив зубчатого ремня.

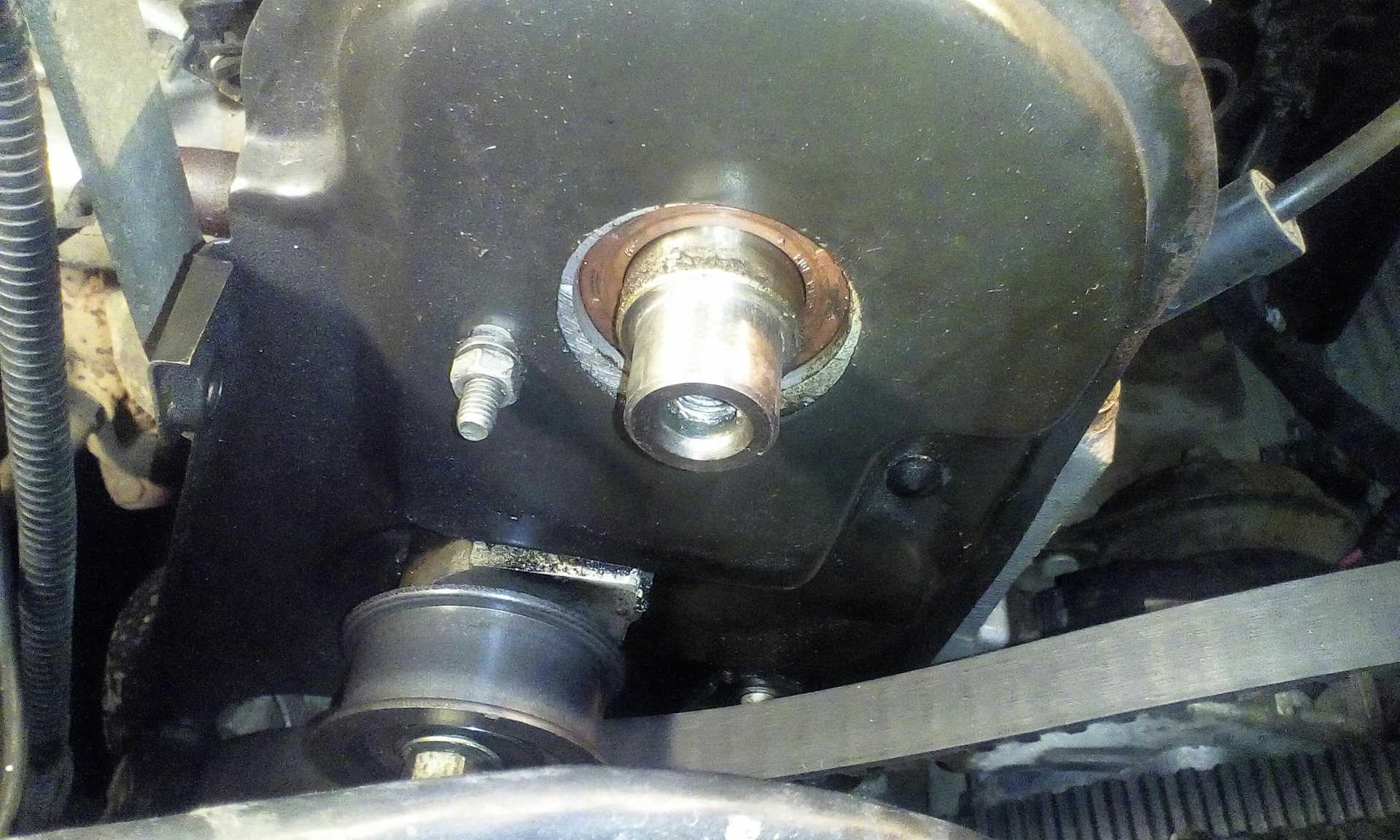

Видим что сальник попросту вылез. ( По ощущениям он стал пластиковым, ссохся. Что указывает на плохое качество.)

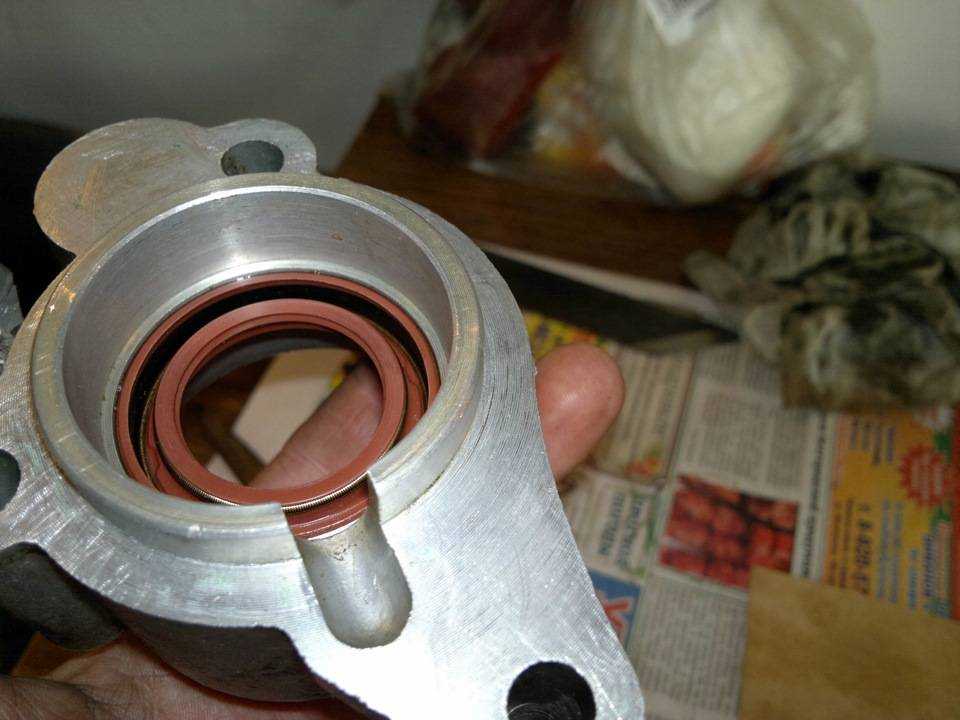

Тоненькой гибкой проволокой очищаем сливное отверстие для масла. Забитое сливное отверстие может быть причиной выдавливания сальника и (или) его течи!

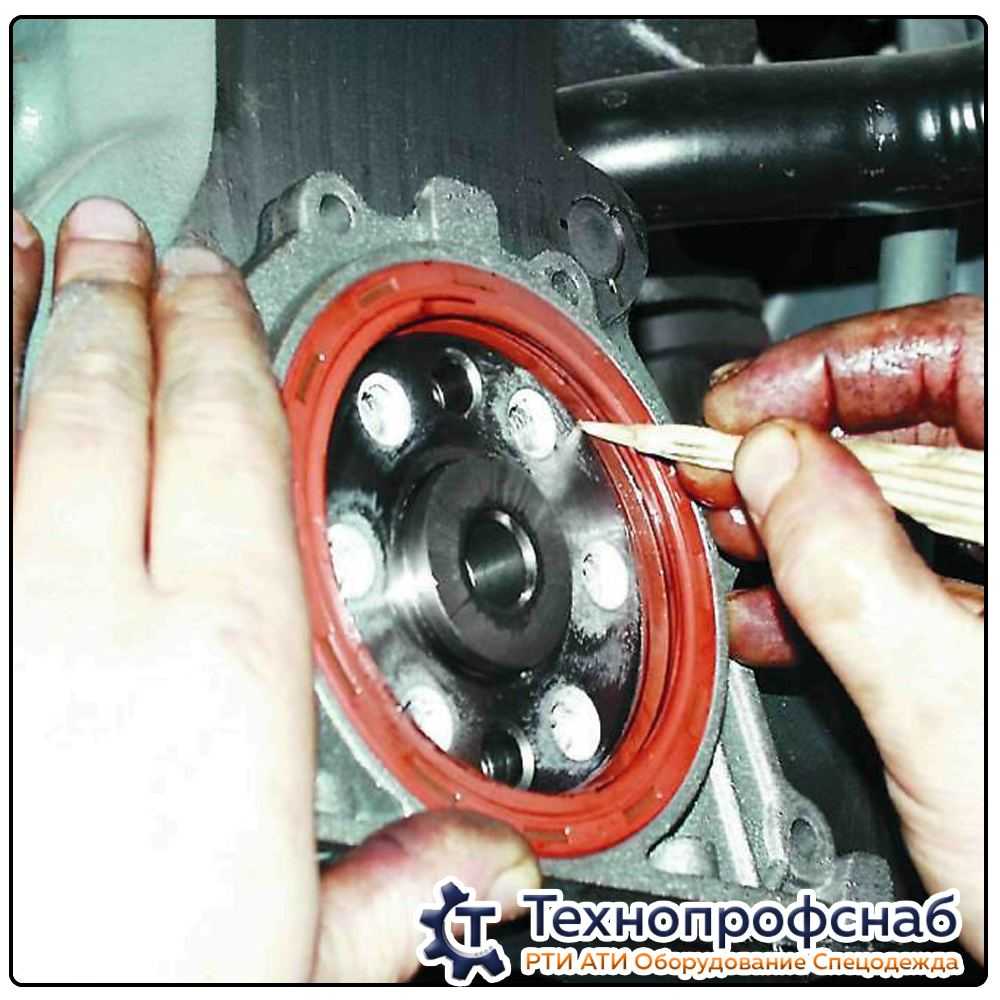

Устанавливаем новый сальник. Внутреннюю часть сальника смазываем моторным маслом, внешнюю можно подмазать герметиком.

Одеваем ремень, отпускаем натяжной ролик, проверяем метки, делаем два оборота по часовой стрелке, затягиваем ролик, снова делаем два оборота, проверяем метки и натяжку ремня.

Устанавливаем на места кожухи ремня ГРМ, шкив коленвала и щуп.

Надеваем ремень генератора и натягиваем его. Зажимаем болты крепления генератора.
